Type de produit	Filtre à eau submersible avec pompe intégrée
Marque	Fluval
Modèle	U3
Usage prévu	Aquariums ornementaux d'intérieur
Volume d'aquarium recommandé	Jusqu'à 150 L
Débit ajustable	Oui, via bouton de contrôle
Système d'aération Venturi	Oui, réglable
Sorties directionnelles	Sortie supérieure, barre de spray, sortie inférieure
Médias de filtration inclus	Bloc de mousse, cartouche polyester/charbon, Biomax
Capacité de filtration biologique	Biomax pour bactéries bénéfiques
Compatibilité cartouche Clean & Clear	Oui, vendue séparément (2 cartouches)
Fixation	Ventouses (4-6) sur support
Matériau du boîtier	Plastique
Alimentation électrique	Voir plaque signalétique (230V / 50 Hz typique)
Consommation électrique	Environ 8 W
Longueur du câble	Environ 1,5 m
Niveau sonore	Silencieux
Garantie	3 ans
Entretien recommandé	Nettoyage mensuel de la turbine et des médias
Pièces de rechange	Disponibles chez revendeur ou sur www.hagen.com
Température de fonctionnement	Jusqu'à 35°C
Classe de protection	Submersible, IPX8
Dimensions (approx.)	20 x 10 x 15 cm (sans support)
Poids (approx.)	650 g
Normes de sécurité	CE, DEEE

FOIRE AUX QUESTIONS - U3 Fluval

Comment installer le filtre Fluval U3 ?

Placez le filtre dans son support vers l'avant, puis insérez-le en le clipant. Assurez-vous que la buse de sortie est à au moins 1 cm sous la surface de l'eau et que le venturi est au-dessus. Fixez les ventouses sur la vitre. Séchez-vous les mains avant de brancher et formez une boucle d'égouttement.

Comment ajuster le débit et la direction de l'eau ?

Tournez le bouton bleu de contrôle sous le couvercle. Pour le modèle U3, vous pouvez diriger le débit vers la sortie du haut (circulation et oxygénation), la barre de spray (écoulement doux) ou la sortie du bas (agitation en profondeur).

Comment utiliser le système d'aération Venturi ?

Assurez-vous que la buse Venturi est installée sur l'embout supérieur. Tournez la molette bleue pour régler le volume d'air. L'aération ne fonctionne que pour la sortie du haut.

Comment entretenir le filtre Fluval U3 ?

Débranchez l'appareil avant toute intervention. Nettoyez la turbine et les médias avec de l'eau d'aquarium (pas d'eau du robinet, ni savon). Remplacez les médias selon le calendrier : cartouches polyester/charbon tous les mois, mousse tous les 2-3 mois, Biomax par moitié tous les 6 mois.

Puis-je utiliser de l'eau du robinet pour nettoyer les médias ?

Non, l'eau du robinet tue les bactéries bénéfiques. Utilisez de l'eau prélevée de l'aquarium lors d'un changement partiel.

Comment remplacer la cartouche Clean & Clear ?

Retirez la cartouche de filtration centrale, ouvrez-la et placez le Biomax dans la moitié supérieure. Insérez une ou deux cartouches Clean & Clear dans la moitié inférieure (une pour U2, deux pour U3/U4). Remplacez tous les mois.

Que faire si le filtre ne démarre pas ?

Vérifiez que le filtre est correctement branché, que la prise n'est pas mouillée et que le disjoncteur ne s'est pas déclenché. Assurez-vous que la turbine est propre et que le moteur est bien enclenché.

Comment nettoyer la turbine ?

Débranchez le filtre, retirez le moteur en appuyant sur les languettes bleues. Tirez doucement sur la turbine, rincez-la à l'eau claire et nettoyez-la avec une brosse ou un coton-tige. Remontez en ordre inverse.

Quelle est la garantie du Fluval U3 ?

Le filtre est garanti 3 ans contre les défauts de matériaux et de fabrication. Pour un retour sous garantie, contactez le service client ou rapportez-le avec une preuve d'achat. La garantie ne couvre pas une mauvaise utilisation.

Où puis-je acheter des pièces de rechange ?

Les pièces de rechange (turbine, ventouses, médias) sont disponibles chez votre revendeur Fluval ou sur www.hagen.com.

MODE D'EMPLOI U3 Fluval

MISE EN GARDE: pour éviter toutes blessures, il faut observer les précautions de sécurité, y compris les suivantes :

1. LIRE ET RESPECTER TOUTES LES CONSIGNES DE SECURITE avant usage et tous les avis importants apparaissant sur l'appareil. Manqu ces précautions pourrait entrainer la perte de poissons ou des dommages à l'appareil.

2. DANGER - pour éviter tout risque d'électrocution, il faut porter une attention particulière puisque de l'eau est utilisée avec les équipements d'aquarium. Dans chacune des situations, ne pas essayer de réparer l'appareil soi-même, le retourner plutôt à un service autorisé de réparation ou le jeter.

A. Si l'appareil montre un signe de fuite d'eau anormal ou si le dispositif différentiel (ou disjoncteur de fuite à la terre) se déclenche, débranchez immédiatement l'appareil de l'alimentation électrique et ensuite retirer le filtre de l'eau.

B. Examiner attentivement l'appareil après l'installation. Il ne devrait pas être branché s'il y a de l'eau sur des pièces ne devant pas être mouillée.

C. Ne pas faire fonctionner un appareil dont la prise ou le fil électrique est endommagé, qui ne fonctionne pas correctement, qui est tombé ou a été endommagé d'une quelconque manière. Le câble électrique de cet appareil ne peut pas être remplacé. S'il celui-ci est endommagé, il faut jeter l'appareil. NE JAMAIS COUPER LE CABLE ELECTRIQUE.

D. Afin d'éviter que la prise de l'appareil ou la prise de courant soient mouillées, placer l'appareil au plus près de la source d'alimentation électrique et faire en sorte que l'eau ne s'égoutte pas sur la prise. Une « boucle d'égouttement »

(voir illustration 1) devrait être formée avec le câble électrique reliant l'appareil à la prise de courant. La « boucle d'égouttement » est la partie du câble se trouvant sous la prise de courant ou le raccord, si une rallonge est utilisée, afin d'empêcher l'eau de glisser le long du câble et d'entrer en contact avec la prise de courant.

Si les prises de courant sont mouillées, NE PAS débrancher l'appareil, mettre d'abord hors circuit le fusible ou le disjoncteur qui alimente en électricité et ensuite débrancher l'appareil. Vérifier qu'il n'y a pas d'eau dans la prise.

1. MISE EN GARDE: Il est nécessaire de surveiller étroitement les enfants qui se trouvent à proximité de cet appareil ou qui l'utilisent. Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) aux capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience ou de connaissances, à moins qu'elles soient placées sous la supervision d'une personne chargée de leur sécurité ou qu'elles aient reçu les directives nécessaires à l'utilisation de cet appareil. Bien surveiller les enfants pour les empêcher de jouer avec cet appareil.
2. Pour éviter toute blessure, ne toucher aucune pièce mobile ni chaude.
3. ATTENTION: Toujours débrancher de l'alimentation électrique tous les appareils situés à l'intérieur de l'aquarium avant de mettre les mains dans l'eau, d'insérer ou de retirer des pièces, et avant d'installer, d'entretenir ou de manipuler l'équipement. Au moment de déposer le filtre dans l'eau ou de l'en retirer, toujours le débrancher de l'alimentation électrique. Ne jamais tirer sur le câble électrique pour débrancher l'appareil, mais plutôt prendre la prise entre les doigts et tirer. Toujours débrancher tout appareil non utilisé.
4. cet appareil est un filtre submersible avec une pompe intégrée conçu pour des aquariums ornementaux. Ne pas l'employer pour un usage autre que celui prévu (c.-à-d. ne pas l'utiliser avec des liquides inflammables ou potables, ni dans des piscines, jardins aquatiques, salle de bains, etc.). cet appareil a été fabriqué pour fonctionner dans l'eau à des températures ne dépassant pas 35°C. l'emploi de fixations ni recommandées ni vendues par le fabricant peut être source de situations dangereuses.
5. ce filtre submersible avec une pompe intégrée convient à un USAGE DOMESTIQUE et à l'INTÉRIEUR seulement. Ne pas installer ni ranger l'appareil où il serait exposé aux intempéries ou à des températures sous le point de congélation.
6. Avant de faire fonctionner cet appareil, s'assurer qu'il est solidement installé et que le raccordement électrique a été effectué conformément aux spécifications inscrites sur sa plaque signalétique. Ne jamais le laisser fonctionner sans eau. Le filtre submersible avec une pompe intégrée doit être complètement immergé. Il ne doit jamais fonctionner hors de l'eau.
7. si une rallonge électrique est nécessaire, vérifier qu'elle est d'un calibre suffisant. Un câble électrique de moins d'ampères ou de Watts que l'appareil peut surchauffer. Des précautions devraient être prises afin d'éviter que l'on tire sur la rallonge où que l'on trébuche dessus. Le raccordement devrait être effectué par un électricien qualifié.
8. CONSERVER CES INSTRUCTIONS pour bien comprendre le fonctionnement de cet appareil, il est recommandé de lire le mode d'emploi au complet. manquer à ces précautions pourrait entrainer des dommages à l'appareil.

PREPARATION DU FILTRE

1. Sortir le filtre de son support (U2, U3, U4) en l'indinant vers l'avant, puis en le soulevant (a)
2. Retirer le moteur à partir du fond du filtre en pressant sur les languettes bleues puis en tirant vers le bas (b). Tirez doucement sur la turbine du moteur (c), rincer l'hélice et l'aimant cylindrique attachée avec de l'eau du robinet (d). Replacer la turbine dans le moteur et refixer le moteur au filtre.
3. Ouvrez le capot supérieur et retirez le support de filtration.
4. rincer sous l'eau Claire la/les mousse(s) et la cartouche filtrante.
5. Retirez et ouvrir la cartouche du support central (Fluval U2/3/4 uniquement) et ôter le milieu biologique Biomax de son sac et vider-le ensuite dans la cartouche. Rincer sous l'eau du robinet.
6. Attacher les ventouses sur le corps de filtre (Fluval U1) (e) ou sur le support de filtre (Fluval U2/3/4) (f)
7. Insérez le(s) bec(s) de sortie directionnel(s) à la sortie d'eau/s (g), assurez-vous que la buse d'aération venturi est installée sur l'embout supérieur (Fluval U2 /3/4 uniquement).
8. En cas d'utilisation du système d'aération du venturi, le placer dans la partie supérieure de la buse (g).

INSTALLATION DE LA CARTOUCHE DE NETTOYAGE FLUVAL CLEAN & CLEAR (VENDUE SEPAREMENT)

AVERTISSEMENT: Débranchez la prise électrique de tous les appareils situés à l'intérieur de l'aquarium avant de mettre les mains dans l'eau.

La cartouche Fluval Clean & Clear est la plus efficace pour réduire considérablement les niveaux phosphate et nitrate pour obtenir une eau plus claire, plus sûre et avoir de plus longs intervalles entre les changements d'eau. Remplacer tous les mois pour une efficacité optimale.

1. FU1 Fluval: Retirer la partie centrale de la mousse et conserver-la pour une utilisation future si nécessaire. Retirez la cartouche Clean & Clear de son sac et l'insérer complètement dans la mousse, placer la tirette de retrait facile sur le haut (ab).
2. Fluval U2/3/4: Retirez et ouvrir la cartouche de filtration centrale (c) et positionner le milieu biologique Biomax dans la moitié supérieure de la cartouche. Insérez la cartouche(s) Clean & Clear dans la moitié inférieure de la cartouche (d) (une cartouche dans Fluval U2, deux cartouches dans Fluval U3/4)

INSTALLATION DU FILTRE

1. Fluval U2/3/4 uniquement: Faites glisser le filtre dans son support et le clipper pour le mettre en place, en s'assurant que le câble d'alimentation est correctement positionné dans le clip de passage.
2. Placez le filtre de sorte que la buse de sortie par le haut soit placée au moins 1 cm en dessous de la surface de l'eau, avec le venturi au dessus de la surface de l'eau (le cas échéant).
3. appuyer fermement les ventouses sur la vitre de l'aquarium.
4. Prenez soin de vous sécher les mains avant de brancher le filtre. Assurez-vous de faire une boude d'égouttement avec le câble.

AJUSTEMENT DU FILTRE

1. Tournez le bouton bleu de contrôle de l'eau située sous le couvercle pour ajuster le débit et sa direction...
2. Fluval U2/3/4: Le débit d'eau peut être dirigé comme suit:
   A. Sortie du haut - pour la circulation et l'oxygénation maximale
   B. Barre de Spray - écoulement doux idéal pour les aquariums plantés
   C. Sortie du bas - pour l'agitation de l'eau en profondeur et la circulation maximale
3. Tournez la molette bleue sur le dispositif venturi (si utilisé) pour régler le volume d'air produit (NOTE: l'Air du système Venturi ne sera efficace que pour la sortie du haut)

ENTRETIEN DU FILTRE

AVERTISSEMENT: Débranchez la prise électrique de tous les appareils situés à l'intérieur de l'aquarium avant de mettre les mains dans l'eau.

Il est extrêmement important de nettoyer régulièrement votre support de filtration ainsi que la turbine afin de maintenir des performances optimales et prolonger la vie de votre filtre.

Nous vous recommandons de suivre le calendrier ci-dessous - vous pouvez ainsi y noter des rappels pour assurer la maintenance essentielle qu'il ne faut pas manquer. Cela devrait faire partie de votre entretien régulier de l'aquarium.

IMPORTANT

NE JAMAIS utiliser de l'eau du robinet pour nettayer masses filtrantes car cela va tuer les bactéries bénéfiques qui aident à garder votre eau saine. NE JAMAIS utiliser de savon ou de détergents car ils peuvent nuire à la vie aquatique. NE JAMAIS remplacer toutes les masses de filtration à la fois, échelonner vos changements pour éviter de perdre toutes les bactéries bénéfiques.

1. Retirer le filtre en mousse(s), les cartouches polyester/charbon et le Biomax et rincer le tout avec de l'eau puisée dans l'aquarium (ie lors d'un changement partiel de l'eau).
2. Reconstituer la colonie de bactéries bénéfiques perdues avec une dose de supplément Fluval cycle biologique.

1. Etirer et nettoyer la turbine comme suit:
   i. Débranchez le câble d'alimentation électrique et retirez délicatement le filtre de l'aquarium.
   ii. Retirez le moteur situé à la base du filtre en appuyant sur les languettes bleues de dégagement rapide et le tirez doucement (a).
   iii Saisir la turbine et tirez doucement hors de son emplacement (b).
   iv Rincer et nettoyer la turbine et son aimant à l'eau propre (ne jamais utiliser de détergents ou savon) (c).
   v. Nettoyer la turbine à l'aide d'un pinceau ou d'un coton-tige (d). vi. Inverser la procédure ci-dessus pour remonter le moteur.

2. Remplacer une cartouche polyester-charbon (Fluval U2/3/4 uniquement) et la cartouche Clean & Clear, si elle est utilisée.

3. Reconstituer la flore de bactéries bénéfiques perdue avec une dose de supplément Fluval cycle biologique.

1. Changer une mousse filtrante, en ajoutant une dose de Cycle Fluval à cette dernière pour relancer la colonisation biologique.
2. Remplacez uniquement la moitié du milieu biologique Biomax, en aputant une dose de Cycle Fluval.

La turbine est la seule partie mobile du moteur qui peut subir de l'usure au fil du temps. Un remplacement de celle-ci peut être commandé auprès de votre revendeur Fluval habituel ou en visitant www.hagen.com. Pour une liste complète des pièces de rechange s'il vous plaît visitez le site www.hagen.com

3 ANS DE GARANTIE

Filtres Fluval de la série U sont garantis contre les défauts de matériaux ou de fabrication dans l'utilisation de l'aquarium et le service normal pendant 3 ans. Nous offrons une garantie de 3 ans sur toutes les pièces non remplaçables ce qui signifie que le filtre sera réparé ou remplacé à la discrétion du fabricant, gratuitement, lorsque la pompe complète est retournée avec une preuve d'achat et affranchie. Cette garantie ne couvre pas tout filtre qui a été utilisé de façon inappropriée, avec négligance ou suite à une mauvaise manipulation. Aucune responsabilité ne sera assumée quant à la perte ou des dommages aux animaux ou à des biens personnels, qu'elle qu'en soit la raison. CELA N'AFFECTE PAS VOS DROITS STATUTAIRES.

POUR LE SERVICE AUTORISÉ DE RÉPARATION SOUS GARANTIE:

Pour la réparation d'un article sous garantie, veuillez retourner le filtre (bien emballé et par courrier recommandé ou suivi) à l'adresse ci-dessous accompagné de la preuve d'achat et d'une note expliquant la raison du retour. Si vous avez des questions ou des commentaires concernant le fonctionnement de ce produit, s'il vous plaît laissez-nous essayer de vous aider avant de retourner le produit à votre revendeur. La plupart des problèmes peuvent être traitées rapidement par un appel téléphonique. Lorsque vous nous appelez (ou écivrez), s'il vous plaît pensez à avoir toutes les informations pertinentes telles que le numéro du modèle, l'âge du produit, les détails de l'aquorium mis en place, ainsi que la nature du problème rencontré.

FRANCE : Rolf C. Hagen (France) SA., Service client, PARISUD 4, Boulevard Jean Monnet, F-77388 Combs la Ville. Téléphone : (133)01 64 88 14 18. Entre 9H00-12H30 et 13H30-17H00 du lundi au jeudi et de 9H00-12H30 à 13H30-16H00 le vendredi (hors jours fériés).

Pour enregistrer votre garantie en ligne ou pour plus d'informations sur ce sujet et d'autres produits rendez-vous sur le site www.hagen.com.

RECYCLAGE: Ce produit porte le symbole du tri sélectif pour les équipements électriques et électroniques (DEEE). Ce qui signifie que l'on doit éliminer ce produit conformément à la directive européenne 2012/19 / UE afin d'être recyclé ou désassemblé pour minimiser son impact sur l'environnement. Vérifiez auprès de votre agence locale de l'environnement pour connaître les instructions d'élimination possibles ou déposer le produit dans un point de collecte officielle et autorisée.

Les produits électroniques non compris dans le processus de tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.

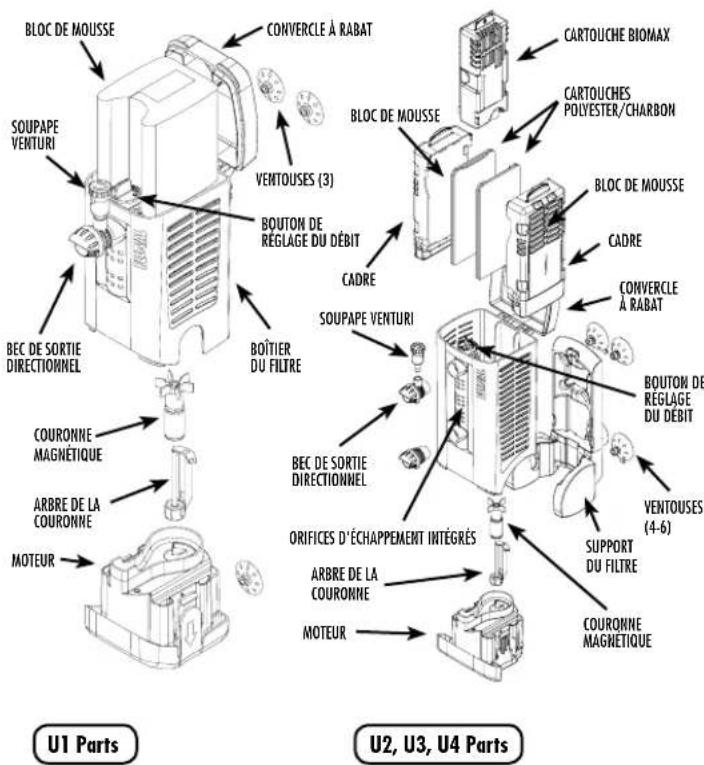

BLOC DE MOUSSE CONVERCLE À RABAT SOUPAPE VENTURI VENTOUSES (3) BOUTOM DE RÉGLAGE DU DÉBIT BEC DE SORTIE DIRECTIONNEL BOÎTIER DU FILTRE COUROINNE MAGNÉTIQUE ARBRE DE LA COURONNE MOTEUR U1 Parts CARTOUCHÉ BIOMAX CARTOUCHES POLYESTER/CHARBON BLOC DE MOUSSE CADRE CONVERCLE À RABAT SOUPAPE VENTURI BEC DE SORTIE DIRECTIONNEL ORIFICES D'ÉCHAPPEMENT INTÉGRÉS ARBRE DE LA COURONNE MOTEUR VENTOUSES (4-6) SUPPORT DU FILTRE COUROINNE MAGNETIQUE U2, U3, U4 Parts

REMPLACEMENT DES MATIERES DE

A485 - U1 Fluval Bloc filtre en mousse

A481 - U2 Fluval Cartouche Clearmax (x2)

A486 - U2 Fluval Bloc filtre en mousse (x2)

A490 - Fluval U2 cartouche Poly / carbone (x2)

A482 - U3 Fluval Cartouche Clearmax (x2)

A487 - U3 Fluval Bloc filtre en mousse (x2)

A491 - Fluval U3 Cartouche Poly / carbone (x2)

A483 - U4 Fluval Cartouche Clearmax (x2)

A488 - U4 Fluval Bloc filtre en mousse (x2)

A492 - Fluval U4 Cartouche Poly / carbone (x2)

A495 - Fluval Biomax 170g (pour Fluval U2, U3, U4)

A499 - Fluval Clean & Clear Cartridge
