Type de produit	Commutateur
Marque	Kaiser
Modèle	9464-01
Dimensions (L x l x H)	80 x 80 x 40 mm (estimation)
Poids	0,1 kg (estimation)
Alimentation	Aucune (dispositif passif)
Fonctions principales	Commutation simple, va-et-vient, variateur (selon modèle)
Matériau	Plastique résistant aux chocs
Indice de protection	IP20
Température de fonctionnement	-5°C à +40°C
Installation	Encastrée, pour parois creuses ou massives
Normes	NF C 61-314, CE
Entretien et nettoyage	Nettoyer avec un chiffon sec ou légèrement humide
Sécurité	Ne pas dépasser la charge nominale (10 A / 250 V~)
Couleur	Blanc (standard)
Garantie	2 ans
Pièces détachées	Disponibles sur demande
Réparabilité	Indice de réparabilité : 8/10 (estimation)

FOIRE AUX QUESTIONS - 9464-01 Kaiser

Comment installer le commutateur Kaiser 9464-01 ?

L'installation doit être réalisée par un professionnel qualifié. Coupez le courant, respectez les schémas de câblage (simple allumage, va-et-vient) et fixez le mécanisme dans une boîte d'encastrement adaptée à la paroi.

Quels types de parois conviennent pour l'installation ?

Ce commutateur peut être installé dans des parois en bois, plaques de plâtre, béton ou brique. Pour les parois coupe-feu (F30 à F120), respectez les épaisseurs et isolants décrits dans la notice.

Quelle est la profondeur d'encastrement nécessaire ?

La profondeur d'encastrement minimale est de 40 mm. Utilisez une boîte d'encastrement profonde pour les câbles supplémentaires.

Puis-je utiliser ce commutateur en extérieur ?

Non, ce commutateur est conçu pour un usage intérieur uniquement (IP20). Pour l'extérieur, optez pour un modèle étanche (IP44 ou supérieur).

Comment nettoyer le commutateur ?

Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou solvants. Pour les taches, un chiffon légèrement humide suffit.

Quelle charge maximale ce commutateur supporte-t-il ?

La charge maximale est de 10 A en 250 V~, soit 2 500 W pour un circuit résistif. Ne dépassez jamais cette valeur pour éviter tout risque d'incendie.

Le commutateur 9464-01 est-il compatible avec un variateur ?

Ce modèle est un commutateur standard. Pour une fonction variateur, vous devez choisir un modèle spécifique (ex. Kaiser 9464-02). Vérifiez la compatibilité avec vos lampes.

Que faire si le commutateur chauffe anormalement ?

Une surchauffe peut indiquer une charge excessive ou un mauvais contact. Coupez le courant immédiatement et faites vérifier l'installation par un électricien.

La garantie couvre-t-elle les défauts de fabrication ?

Oui, la garantie légale de 2 ans couvre tout défaut de fabrication ou de matériau. Conservez la preuve d'achat et contactez le revendeur.

Où puis-je trouver la notice complète du commutateur ?

La notice complète est disponible sur notice-facile.com en téléchargement gratuit au format PDF. Vous y trouverez les schémas de câblage et les instructions détaillées.

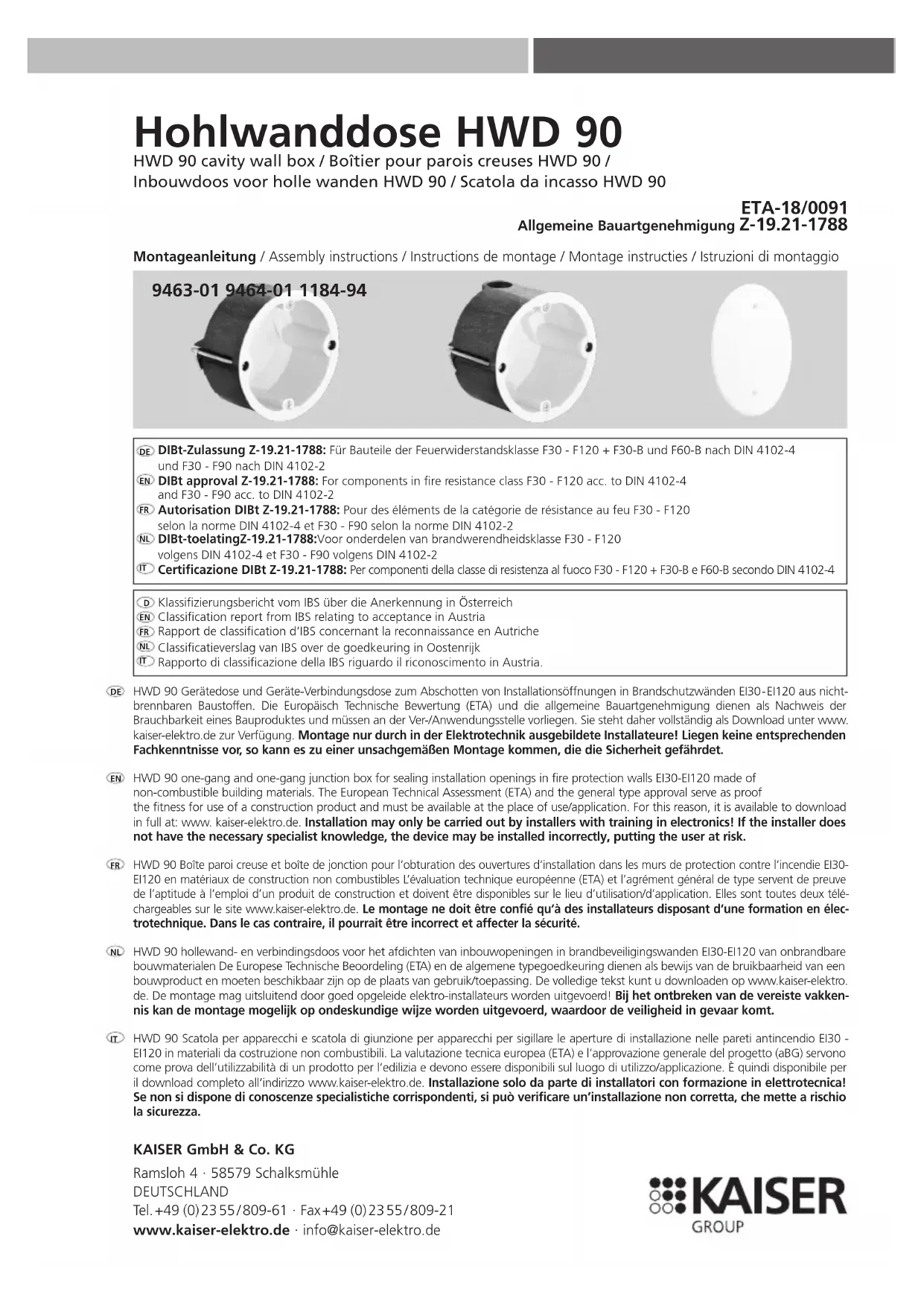

MODE D'EMPLOI 9464-01 Kaiser

Types de parois	Étiquete	Description

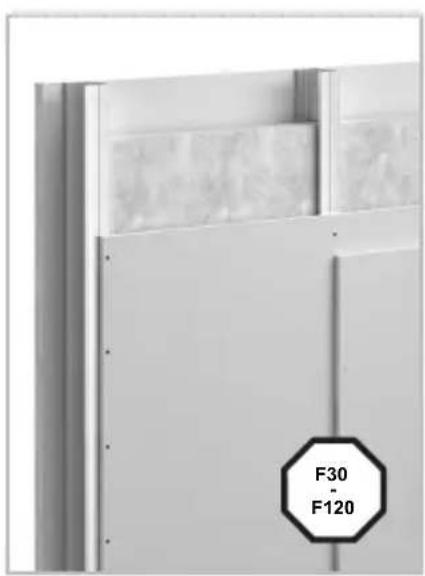

Paroi s'este F30, F60 et F90	1 Support en bois ou en acier
	2	Double tôlerie sur les deux côtés avec des plaques de plâtre ou de ciment minéral incombustible de 12,5 mm d'épaissur
	3	Une isolation interne en laine minérale de 40 mm d'épaissur au minimum (laine de verre ou de roche) avec une étanchêté du tuyau de 14 kg/m3 au minimum, point de fusion > 1 000 °C n'est pas absolument
Paroi s'este F120	1 Supports en acier
	2	Double tôlerie sur les deux côtés avec des plaques de protection contre l'incendie en plâtre cartonné de 15 mm d'épaissur (GKF)
	3	Une isolation interne en laine minérale de 40 mm d'épaissur au minimum, incombustible, avec un point de fusion > 1.000°C

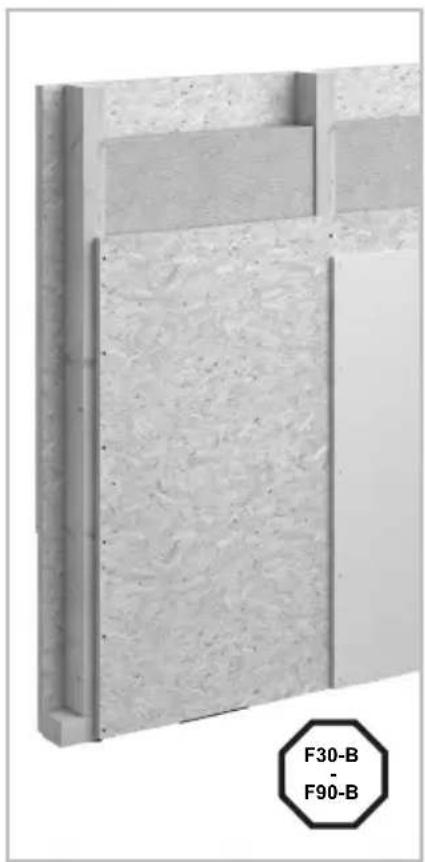

Panneau de bois, paroi de construction en ossature en bois FF30-B	1 Supports en bois 40 x 60 mm
	2	Double tôlerie sur les deux côtés avec des panneaux OSB, contreplaqués ou MDF de ≥ 15 mm d'épaissur (étanchéité du tuyau ≥ 550 kg/m3)
	3	Double plancher des deux côtés avec panneau de construction incombustible à base de ciment ou de gypse de ≥ 9,5 mm d'épaissur
	4	Une isolation interne en laine minérale de 40 mm d'épaissur au minimum (laine de verre ou de roche) avec une étanchéité du tuyau de 14 kg/m3 au minimum, point de fusion > 1 000 °C, n'est pas absolument nécessaire ou une isolation normale en laine de bois ou en fibre de bois inflammable avec une étanchéité du tuyau
Panneau de bois, paroi de construction en ossature en bois FF60-B	1 Supports en bois 80 mm
	2	Double tôlerie sur les deux côtés avec des panneaux OSB, contreplaqués ou MDF de ≥ 15 mm d'épaissur (étanchéité du tuyau ≥ 550 kg/m3)
	3	Double plancher des deux côtés avec panneaux de construction incombustibles en gypse minéral ou en ciment ou panneaux de silicate de calcium de ≥ 12,5 mm d'épaissur
	4	Une isolation interne en laine minérale de 60 mm d'épaissur au minimum (laine de verre ou de roche) avec une étanchéité du tuyau de 14 kg/m3 au minimum, point de fusion > 1 000 °C, n'est pas absolument nécessaire ou une isolation normale en laine de bois ou en fibre de bois inflammable avec une étanchéité du tuyau

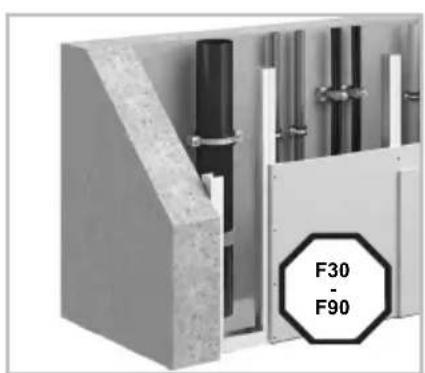

Paroi de gaine I30, I60 et I90	1 Supports en acier
	2	Double tôlerie sur les deux côtés de 20 mm (en cas d'utilisation de la boîte d'appareils) 25 mm (en cas d'utilisation d'une boîte de dérivation d'appareils) de plaques de placopâtère ou en ciment épaisses minérales et incombustibles
	3	I30 - aucune isolation I60 - 40 mm / 100 kg/m3; 60 mm / 50 kg/m3; 80 mm / 30 kg/m3I90 - 40 mm / 100 kg/m3Termarock 100
