Type de produit	Serveur NAS (Network Attached Storage)
Capacité de stockage	Jusqu'à 32 To (avec 4 disques durs de 8 To)
Nombre de baies	2 baies pour disques durs
Type de disque dur	Disques durs SATA de 3,5 pouces
Protocole réseau	Gigabit Ethernet, supporte SMB/CIFS, AFP, NFS
Alimentation électrique	Adaptateur secteur 12V/5A
Dimensions approximatives	210 x 130 x 180 mm
Poids	1,5 kg (sans disques durs)
Compatibilités	Compatible avec Windows, macOS, Linux
Type de batterie	Non applicable
Tension	12V
Puissance	60W maximum
Fonctions principales	Partage de fichiers, sauvegarde automatique, accès à distance
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Disques durs remplaçables, support technique disponible
Sécurité	Chiffrement des données, accès par mot de passe, mises à jour régulières
Informations générales	Idéal pour les utilisateurs domestiques et les petites entreprises, garantie de 2 ans

FOIRE AUX QUESTIONS - N2R1DD1 LG

Comment réinitialiser le LG N2R1DD1 ?

Pour réinitialiser le LG N2R1DD1, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Si l'appareil ne s'allume toujours pas, essayez d'utiliser un autre câble d'alimentation.

Comment accéder aux fichiers stockés sur le LG N2R1DD1 ?

Pour accéder aux fichiers, connectez le LG N2R1DD1 à votre ordinateur via un câble USB ou utilisez l'application dédiée fournie avec l'appareil pour accéder aux fichiers à distance.

L'appareil est lent, que puis-je faire ?

Essayez de libérer de l'espace de stockage en supprimant des fichiers inutiles ou en déplaçant des fichiers vers un autre périphérique. Vous pouvez également redémarrer l'appareil pour améliorer les performances.

Comment mettre à jour le firmware du LG N2R1DD1 ?

Pour mettre à jour le firmware, connectez l'appareil à Internet, accédez aux paramètres système et recherchez l'option de mise à jour du firmware. Suivez les instructions à l'écran pour compléter la mise à jour.

Que faire si je rencontre des problèmes de connexion réseau ?

Vérifiez que votre réseau Wi-Fi fonctionne correctement et que le LG N2R1DD1 est connecté au bon réseau. Si le problème persiste, redémarrez l'appareil et votre routeur.

Comment effectuer une sauvegarde des données sur le LG N2R1DD1 ?

Pour sauvegarder vos données, utilisez l'option de sauvegarde intégrée dans les paramètres ou copiez manuellement vos fichiers sur un disque dur externe ou un autre appareil de stockage.

L'indicateur de disque est rouge, que signifie cela ?

Un indicateur de disque rouge signifie généralement qu'il y a un problème avec le disque dur. Vérifiez la connexion du disque et assurez-vous qu'il est correctement installé. Si le problème persiste, envisagez de remplacer le disque.

Comment partager des fichiers depuis le LG N2R1DD1 ?

Vous pouvez partager des fichiers en utilisant les options de partage intégrées dans l'application de gestion de fichiers ou en configurant le partage de réseau via les paramètres de l'appareil.

MODE D'EMPLOI N2R1DD1 LG

LG network storage

N2B1 / N2R1

Avis de sécurité

Notes
1	Ne placez aucun objet à moins de 15cm de l'appareil. Cet apparéil atteint une temperature élevé engendrant un risque de brûlures.
2	Utilisez uniquement des dispositifs compatibles avec le système, le système et les dispositifs risquent d'être endommagés autrement.
3	N'utilisez pas de disques endommagés. L' apparéil peut être endommagé.
4	Il ne faut enaucun cas démonter ni changer la structure du système. Cela peut engendrer des chocs électriques.
5	Quand vous manipuez les composants du système, respectez strictement le manuel d'instructions. Tout contact physique avec les soudures à l'arrière des composants peut engendrer de graves blessures.
6	Pour transporter le système, désactivez d'abord le système et débranchez l' apparéil de l'alimentation. Une tension soudaine dans les cables peut cause des dommages graves. Les cables lâches peuvent cause des blessures.
7	Soyez prudent lorsque vous manipuez le système pour ne pas abîmer les données du disque dur. - Faites attention à ne pas cogner ou exposer le système à une température externe élevée, car cela peut endommager le disque dur qui est sensible. - Soyez attentif lorsque vous mettez l' apparéil sous tension, car n'importe quel choc sur le système externe peut alors abîmer les données du disque dur. - Le fabricant n'est responsable aucunement des pertes de données du disque dur.
8	A propos des dommages du lecteur de disque dur(HDD) et données: -Durant l'installation ou deconnexion du système, assurez-vous que le système n'est soumis àaucun chic physique externe. -Durant les operations du HDD, un court-circuit ou une panne de courant peuvent provoquer un arrêt puis un redémarrage rapide de l'appareil. -Il peut y avoir des coupures de courants soudaines durant les operations. -Eviter de déplacer le système durant les opérations du HDD, ce qui peut engendrer un chic physique externe. -Pendant la configuration de nouveaux volumes: i) Si les volumes existants sont supprimés pendant l'utilisation et de nouveaux volumes sont créés, les données seront perdues. ii) Avant de configurer de nouveaux volumes, comme lors de la création des nouveaux volumes, tous les utilisateurs doivent sauvegarder les données pour pouvoir les restaurer ensuite. - ex : infections par virus. ※ Sauvegarder toujours le disque dur pour éviter des pertes de données accidentellement.
9	Dans le cas où l'administrateur a oublé son mot de passer, il est impossible de le restaurer; retenez donc le mot de passer attentivement. ※ Pour creator un nouveau mot de passer, le système doit être réinitialisé. Dans ce cas, toutes les données seront supprimées et il sera impossible de les restaurer pour des raisons de sécurité. Le fabricant se désengage de toute responsabilité lors d'un événement de ce type.
10	Dans le cas où la couverture est enlevée durant les operations, l'utilisateur risque d'avoir chocoléductique et blessure, et le système peut être endommagé.

Avertissements
1	N'utilisez pas de prises électriques endommagées. Cela peut causeur un court-circuit ou un incendie.
2	Utilisez des fiches et prises mis à la terre pour éviter les courts-circuits et les dommages aux composants.
3	Ne touchez pas les fiches électriques avec les mains mouillées; cela peut causer court-circuits et blessures.
4	Lorsque vous débranchez l'appareil de la prise, assurez-vous deMAINTRER la prise et pas la fiche. Autrement cela peut causeur des dommages sur la prise et même provoquer un incendie.
5	Vérifiez et utilisez toujours la bonne tension pour éviter les courts-circuits, dommages sérieux au système, et incendies.
6	Utilisez always des fiches et prises mis à la terre avec une capacité correcte ('tension/courant) pour éviter les risques de dommages, courts-circuits et blessures.
7	Dans le cas où vous entendez des bruits émanent de la fiche de la prise électrique, débranchez immédiatement pour éviter incendie et blessures ; puis contactez le centre de support.
8	Pour éviter tout risque d'incendie, assurez-vous que la fiche électrique est correctement branchée à la prise.
9	Assurez-vous que les fiches électriques ne sont pas endommagées et que des objets lourds ne sont pas placés dessus. Eloignez les fiches électriques des enfants et des animaux de compétie. Les fiches endommagées peuvent causeur un court-circuit ou un incendie.
10	Maintenez always les fiches secteur et prises propres pour éviter les courts-circuits et les incendies.
11	Dans le cas où l'humidité entre dans le système, débranchez immédiatement et contactez le centre de service pour éviter les courts-circuits, dommages sérieux au système, et incendies.
12	Ne bloquez pas les fentes, cela peut causeur des dommages au système.
13	Débranche toujours du courant avant de nettoyer le système pour éviter les risques de dommages et de courts-circuits.
14	Lorsqu'il y a un orage et des éclairs, débranche le système immédiatement de l'alimentation pour éviter tout dommage au système.
15	Si vous avez fait tomber le système, besoin des conseils et renseignez vous sur les services possibles auprès du centre de service. Si des mesures ne sont pas prises, il y a des risques de dommages, d'incendie et de courts-circuits.
16	Eloignez le système des rayons directs du soleil pour éviter la surchauffe et la fonte du boîtier ; ce qui peut finir par causer un incendie et blessures.
17	Ne placez pas des objets combustibles tels que bougies ou cigaretteses sur le système : cela peut causer un incendie.
18	Dans le cas où vous sentez une odeur de brûlé ou vous voyagez de la fumée sorting du système, débranchez immédiatement le courant et contactez le centre de service.
19	Eloignez les apparciels qui chauffent et les autres composants électriques du système pour éviter que le boîtier ne fonde ; donc éviter les risques de dommages, d'incendie et de court-circuit.
20	Avant de démonter le système, assurez-vous toujours que le cable électric est physiquement débranché de la prise.
21	Pour éviter les court-circuits, ne démontez pas l'alimentation électric.
22	Eloignez les enfants du système, car l'ingestion d'une partie qualconque peut causer des blessures sérieuses. Dans le cas où l'enfant a avalé un composant tels qu'une vis, demandez immédiatement un traitement Médical.
23	Pour éviter tout risque d'incendie et de court-circuit, assurez-vous qu'une multiprise n'est pas en surcharge. Assurez-vous que les fiches sont always proprement arrangées et ne sont pas coincées en dessous du système ou d'autres objets lourds. Lors du branchement et du débranchement d'une fiche électric, soyez attentif à manipuler la prise pour éviter des risques de court-circuits.
24	Pour éviter tout risque de dommages, d'incendie, et de court-circuit, assurez-vous qu'il n'y a pas d'objets métalliques exposés ou démontés dans la boîte.
25	Pour éviter tout dommage au système et tout court-circuit, assurez-vous de ne jamais utiliser les mains. Utiliser toujours des tournevis pour une opération dans le système.

1. Introduction 10

Introduction du LG Network Storage 10

Systèmes d'exploitation supportés 11

Contenus du package 12

Nom de chaque article. 13

2. Installation du LG network storage 14

Installation du disque dur. 14

Installation du 'LG Network Storage Installer' (installation des fichiers système du LG Network Storage et configuration de volumes et RAID) 18

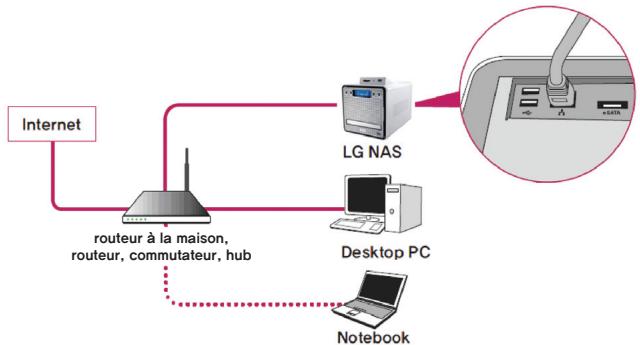

Connexion du LG Network Storage 20

'LG Network Storage PC Software Installer' (installation et utilisation du programme d'application de PC) 22

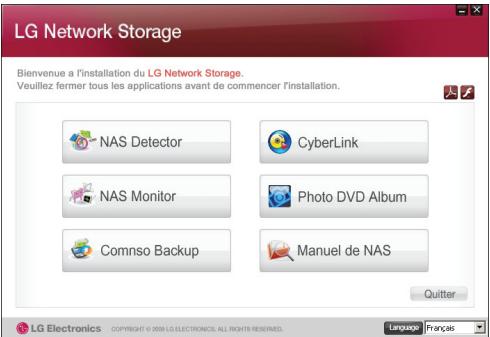

Installation des programmes d'application du PC 24

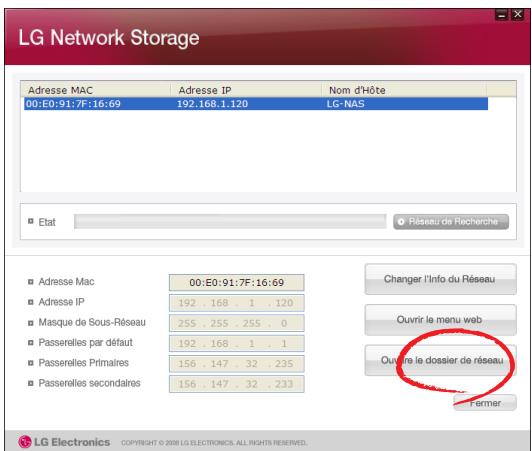

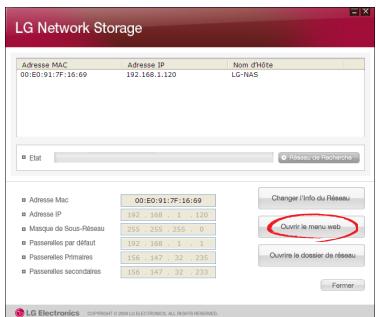

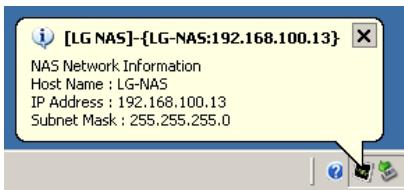

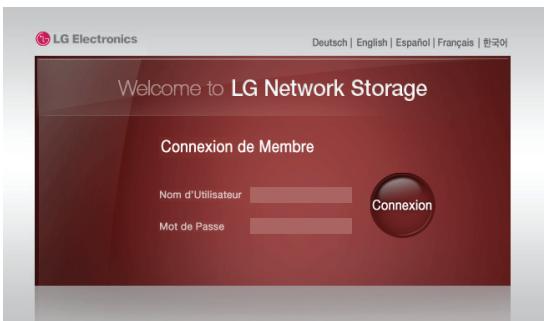

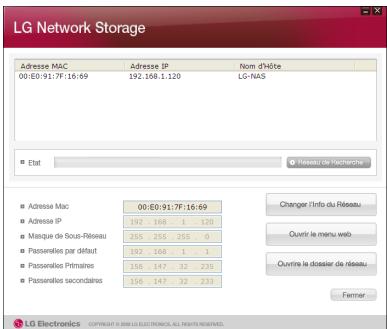

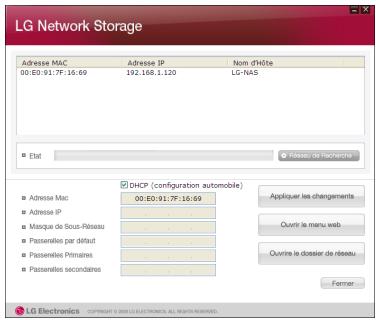

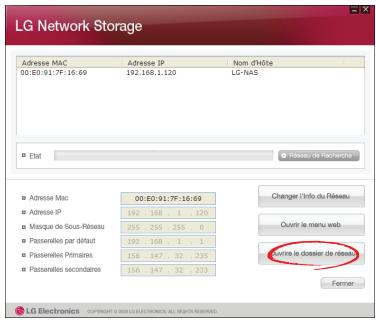

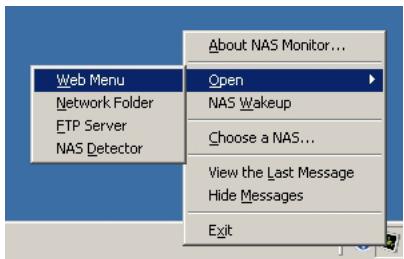

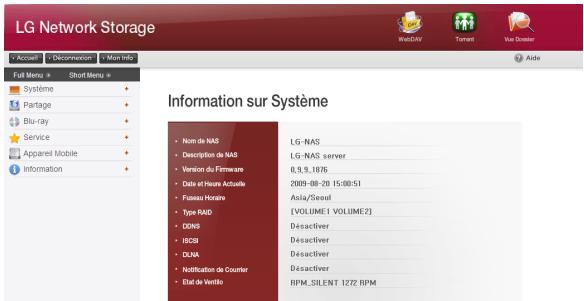

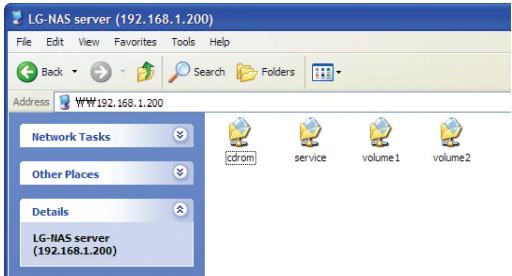

Utilisation de programmes d'application du PC 25

3. Utilisation des boutons sur le panneau LCD et partie frontale 34

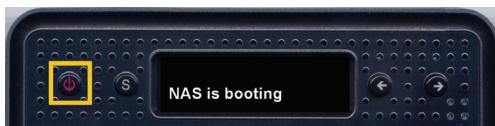

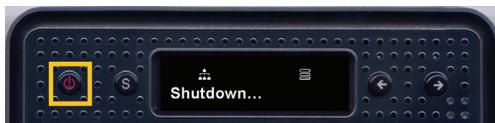

Activer / Désactiver (bouton d'allumage) 34

Description des icônes 35

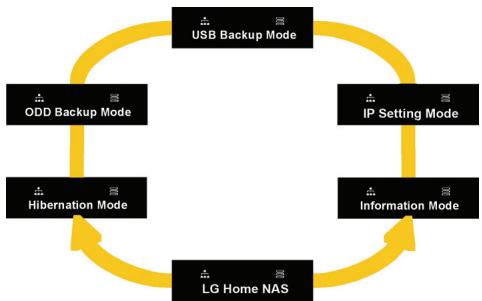

Commandes (boutons ). 36

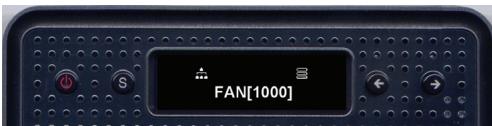

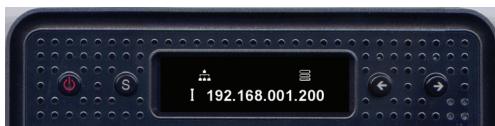

Mode d'information 37

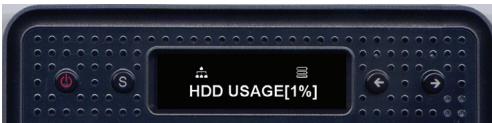

Mode de paramétrage IP (IP Setting Mode) 39

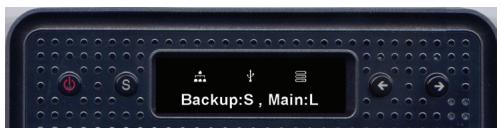

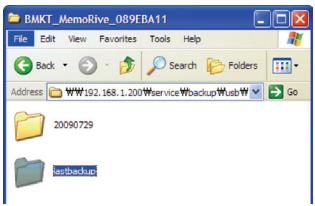

Mode Sauvegarde USB (USB Backup Mode) 41

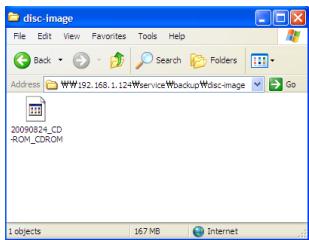

Mode Sauvegarde ODD (ODD Backup Mode) 43

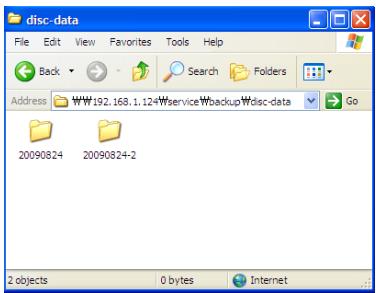

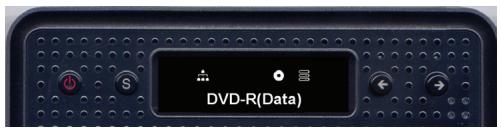

Sauvegarder les données de disques optiques sur le LG Network Storage.43

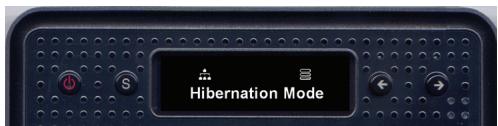

Mode Hibernation (Hibernation Mode) 45

Ouvrir/fermer plateau (bouton d'ouverture) 46

Paramétrage du système 47

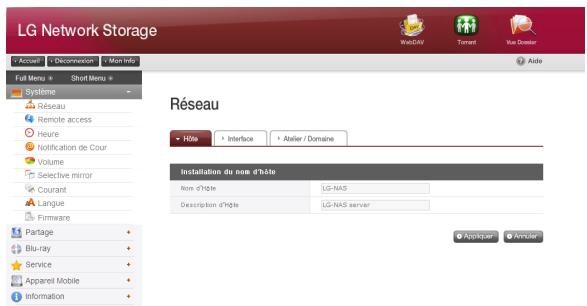

Paramétrage du Réseau 47

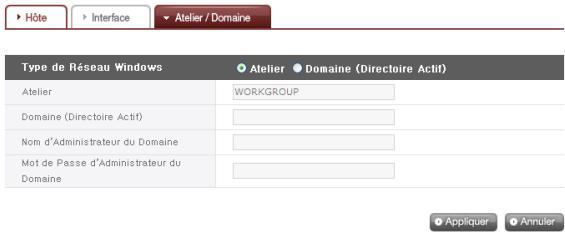

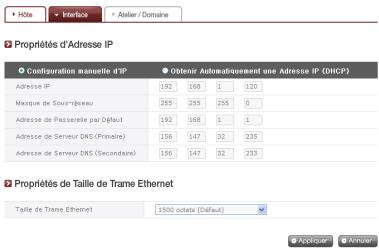

Nom d'hôte 48 Interface 48 Groupe de travail / Domaine 50

Accès à distance 52

DDNS (DNS dynamique) 52

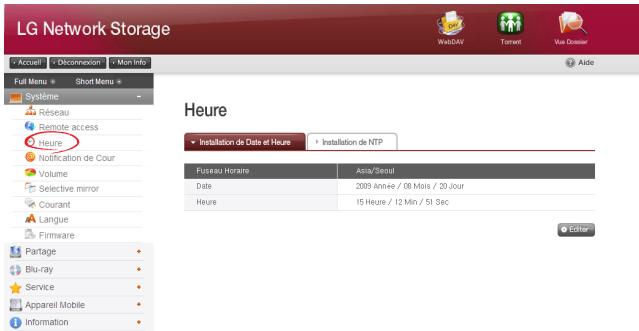

Date et heures 54

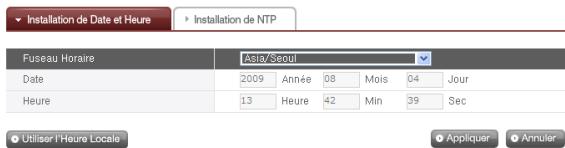

Paramétrage de la Date et Heure. 54 Paramétrage du NTP 55

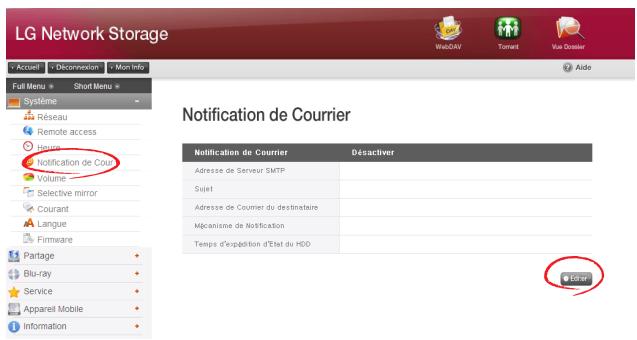

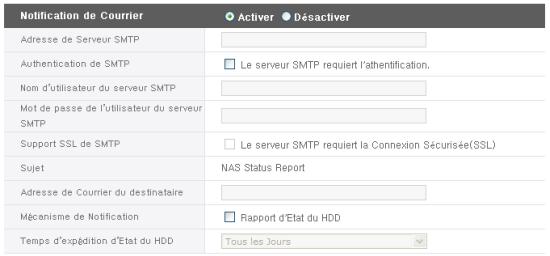

Paramétrage du Service Notification de Courrier 55 Paramétrage d'un Volume 57

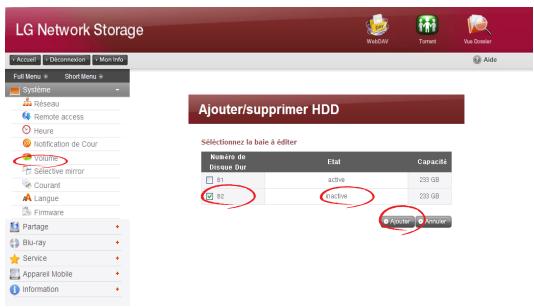

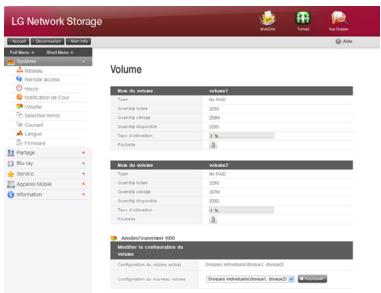

Configuration d'un volume 57 Ajouter disques 59 Supprimer disques 60 Connexion à chaud 60 Corbeille 61

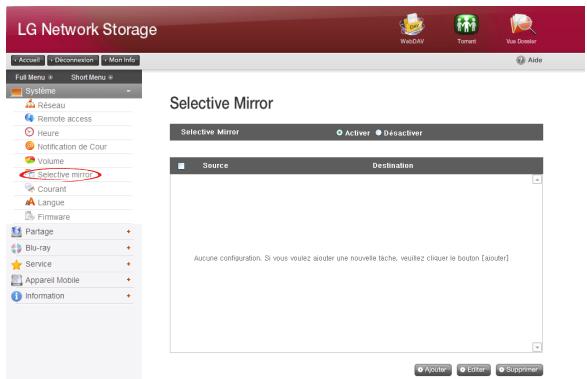

Mirroring sélectif (Protection sélective des données basée sur dossiers) 62

Ajouter listes du Mirroring selectif. 62 Éditer listes du Mirroring selectif. 63 Supprimer listes du Mirroring selectif. 63 Utiliser le Mirroring selectif 64 Restrictions 64

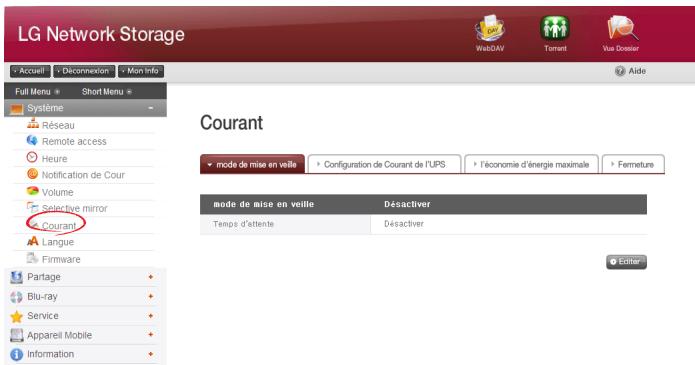

Gestion concernant l'alimentation 65

Installer le mode hibernation 65 Paramétrage de l'alimentation UPS. 67 Activer / Désactiver le mode économique d'énergie maximale 68

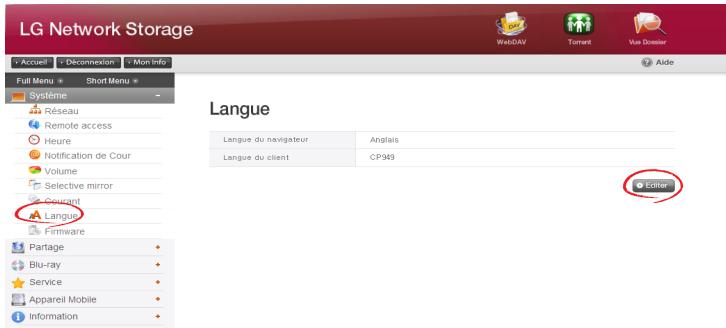

Paramétrage de la langue 72

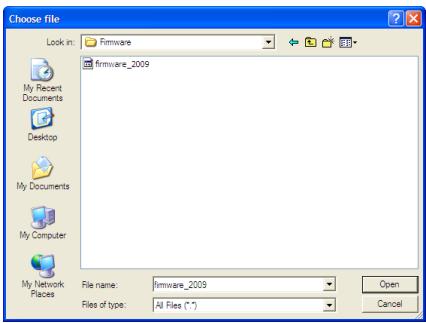

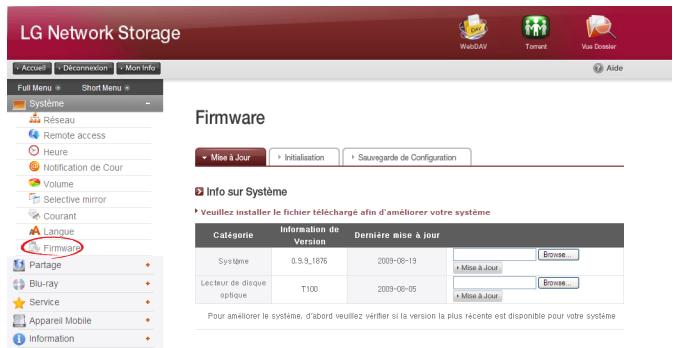

Firmware. 73

Mise à jour 73 Réinitialization 75 Sauvegarde de configuration 76

Gestion du partage du LG network storage 78

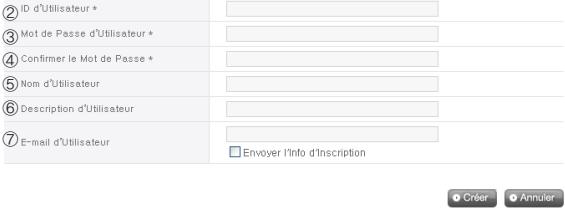

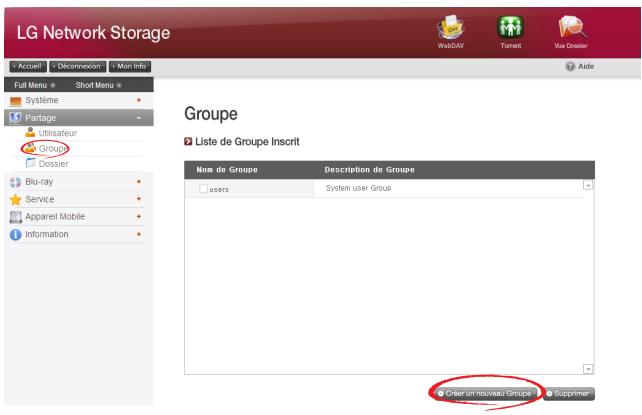

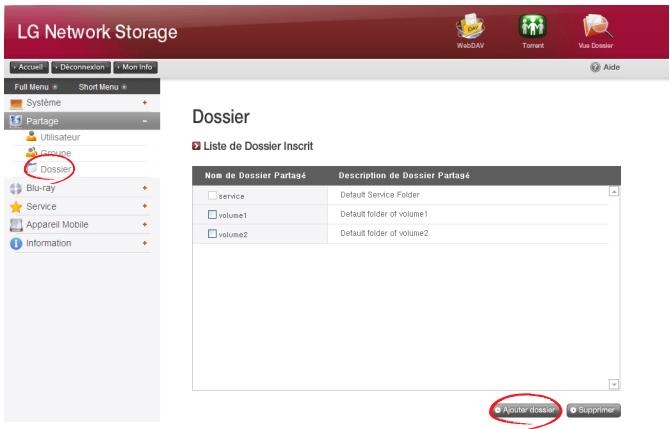

Utilisateur 78 Groupe 80 Dossier 82

Blu-ray/dvd 84

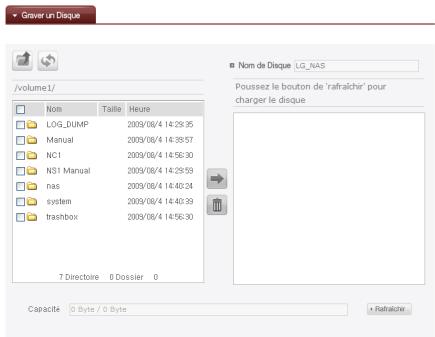

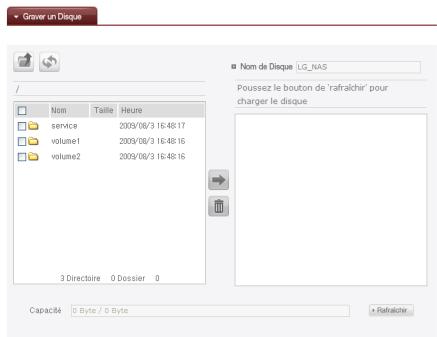

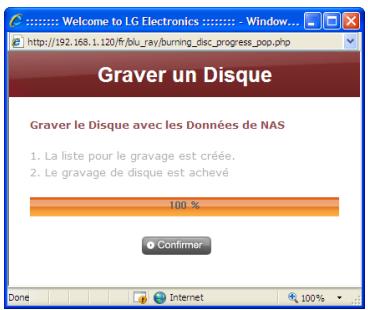

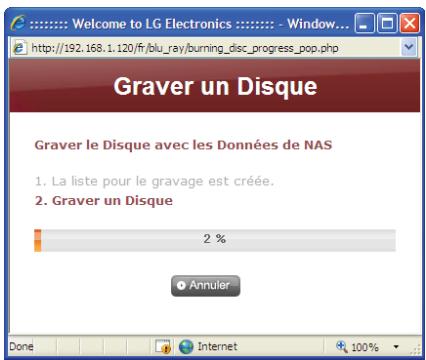

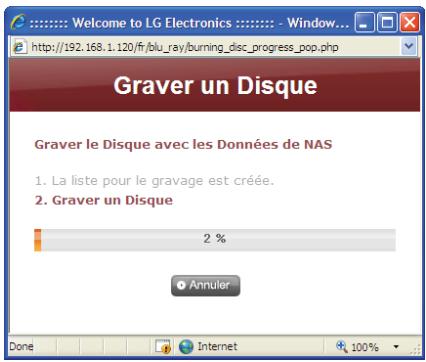

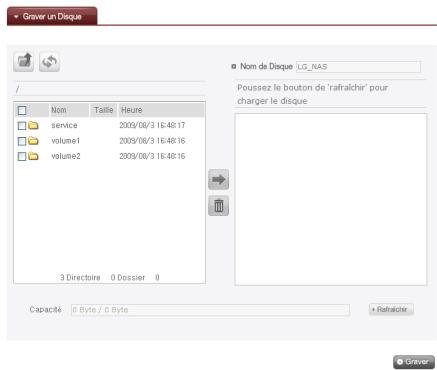

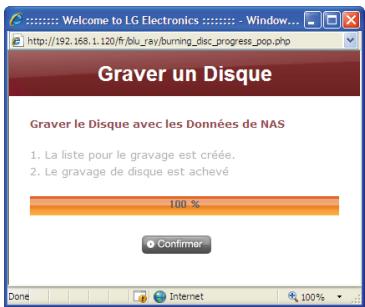

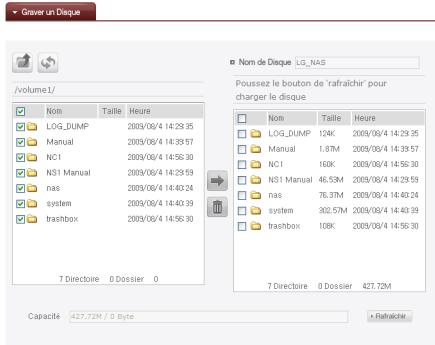

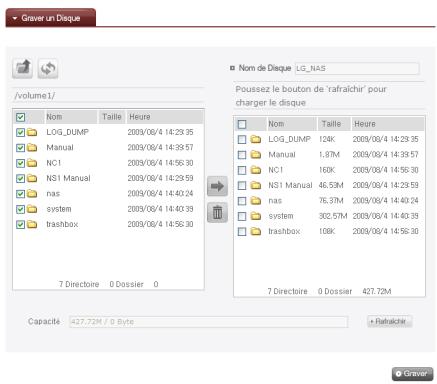

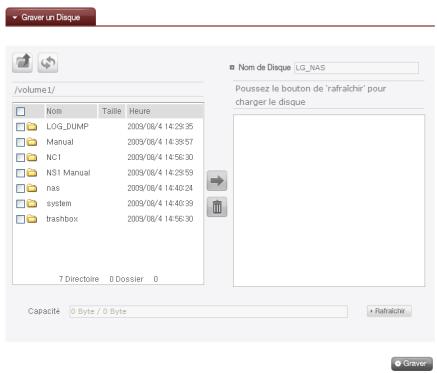

Graver 84

Service 88

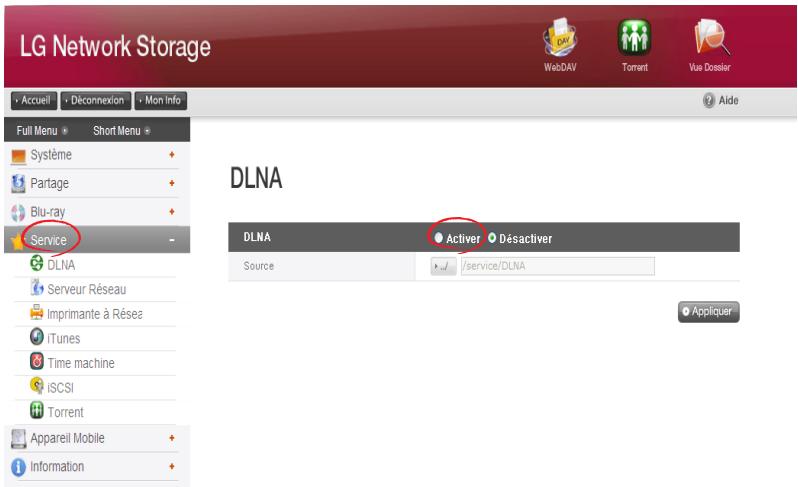

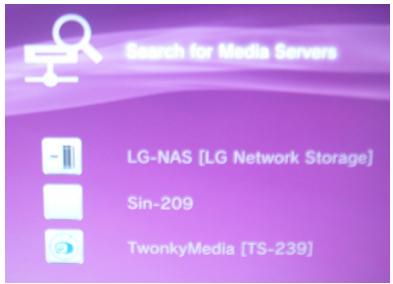

DLNA (Digital Living Network Alliance) 88 Serveur du réseau 93

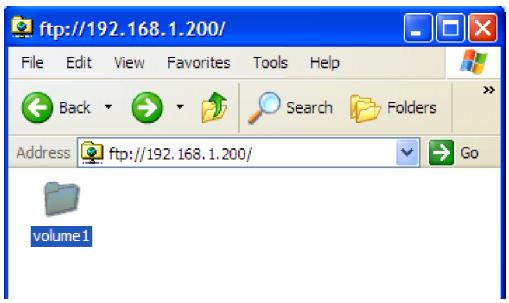

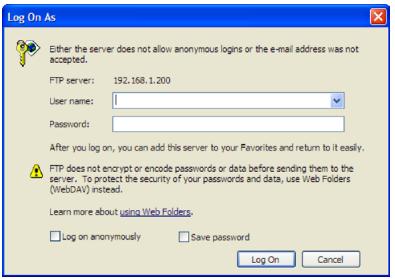

FTP (protocole de transfert de fichiers, File Transfer Protocol ou FTP).....93 AFP (Apple Filing Protocol). 95

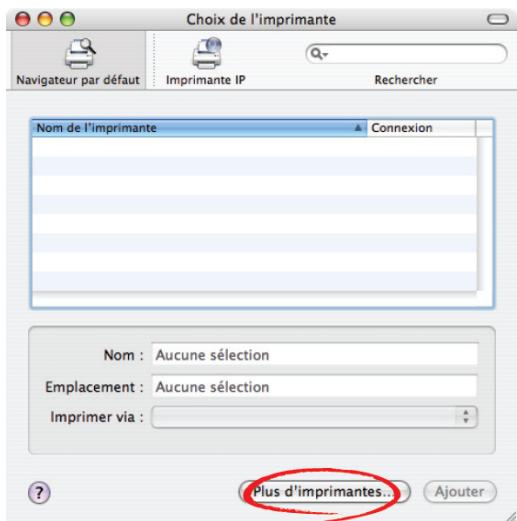

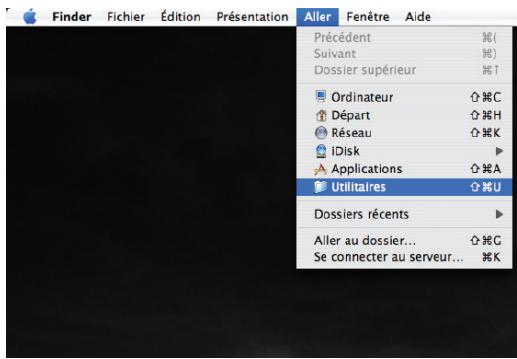

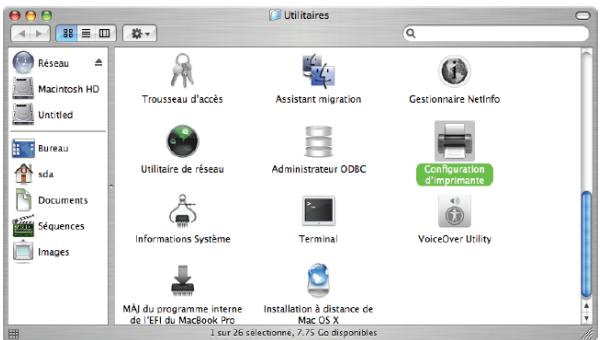

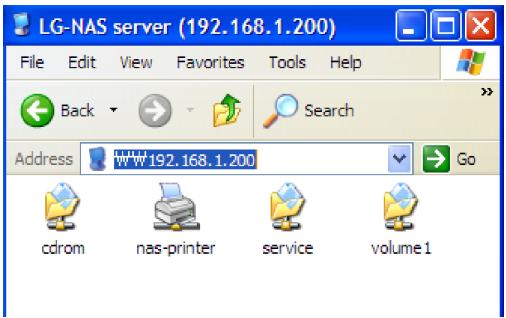

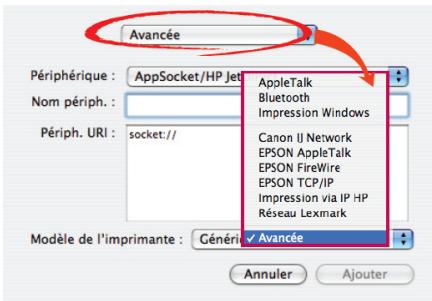

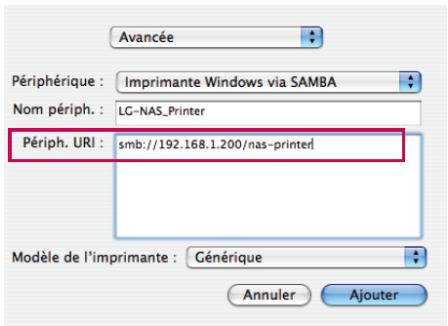

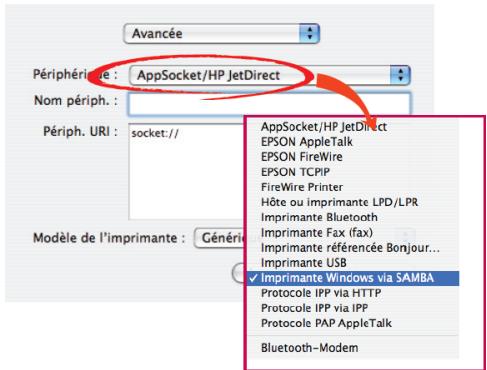

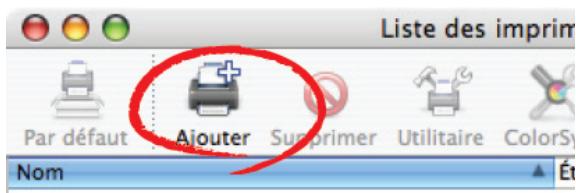

Imprimante Réseau 96 iTunes 101

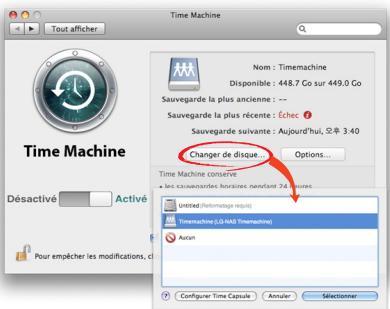

Time Machine 102

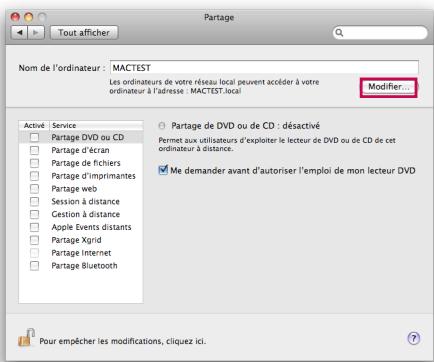

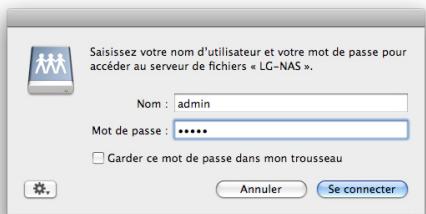

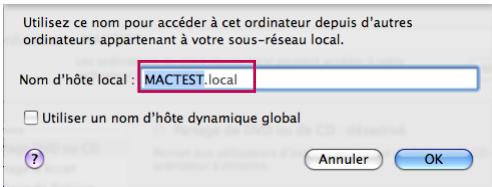

[Paramétrage du web] 102 [Mac OS] 104

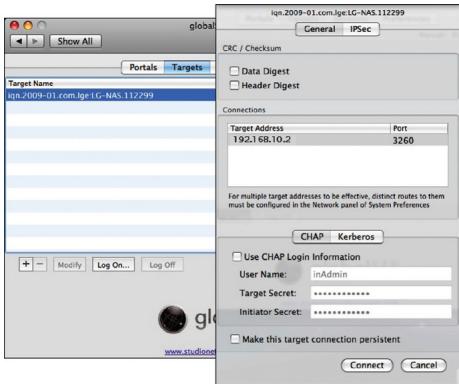

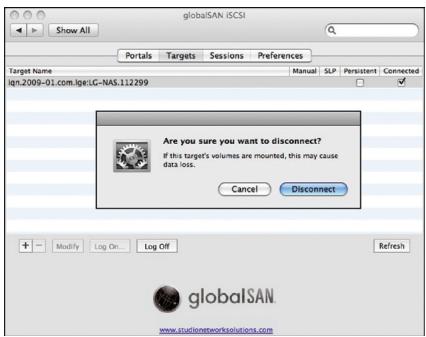

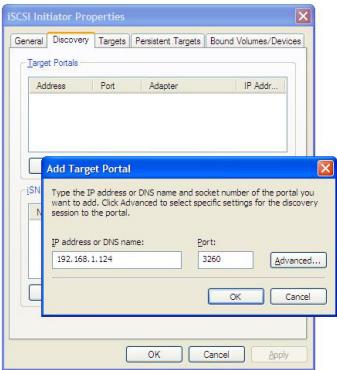

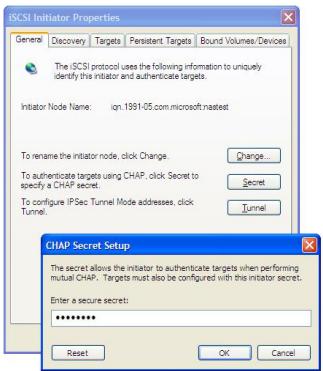

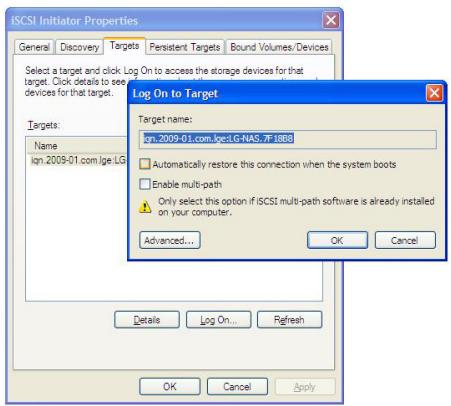

iSCSI 106

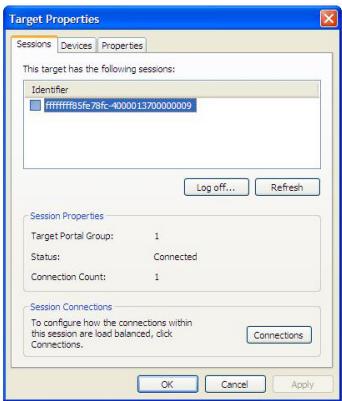

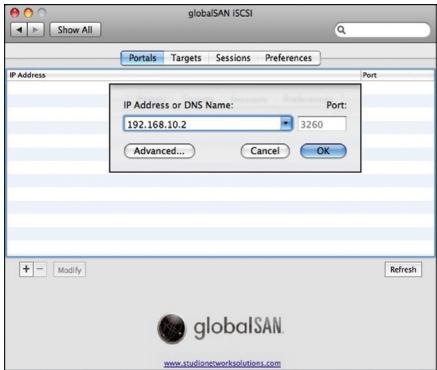

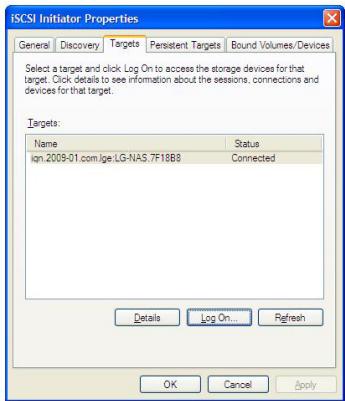

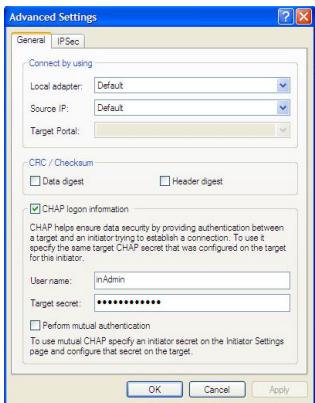

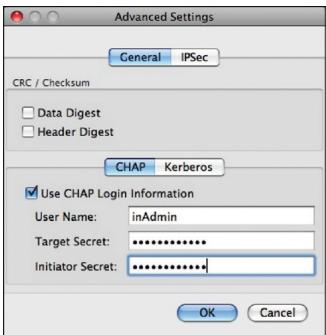

[Installation d'iSCSI Initiator] 106 [Lancement du serveur] 107 [Connexion d'iSCSI] 107

Torrent 116

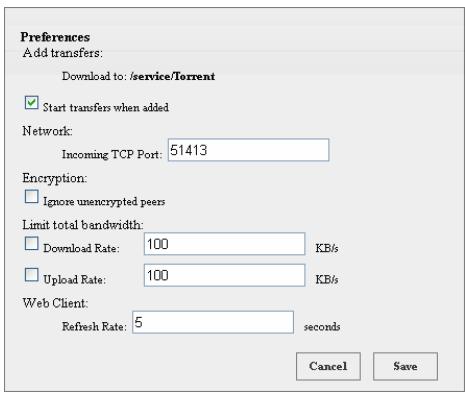

[Télécharger] 116 [Utiliser] 116 [Paramétrer] 117

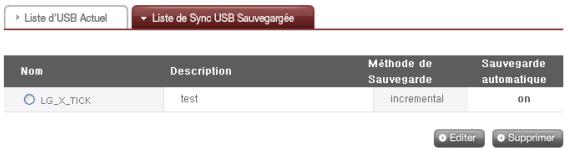

Paramétrage de synchronisation USB 118

Périphériques USB & Cartes Mémoire 118

Voir les informations du LG network storage 123

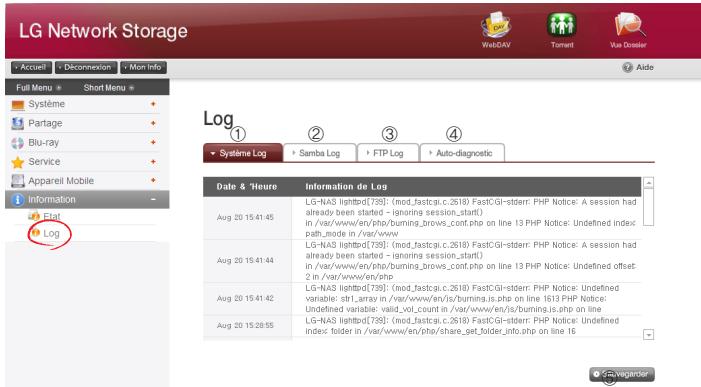

État 123 Log 125

Menu affiché en haut 127

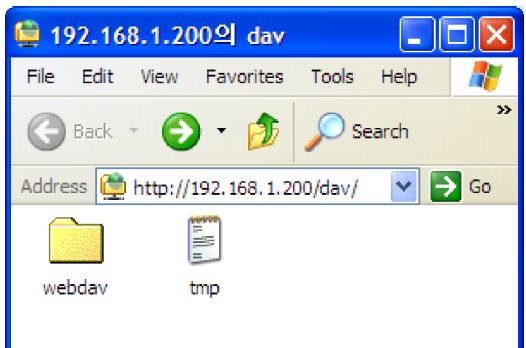

WebDAV 127 Mes infos 129

5. Utilisation du menu du web du LG network storage (utilisateurs réguliers) 130

Blu-ray/DVD 130

Graver. 130

Menu affiché en haut 134

Mesinfos 134

6. Utilisation du dossier réseau du LG network storage 135

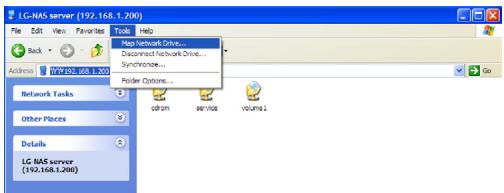

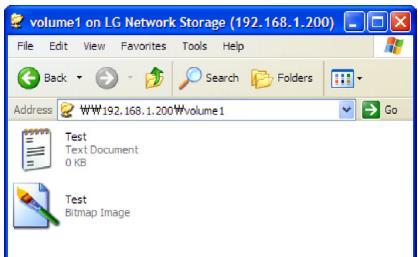

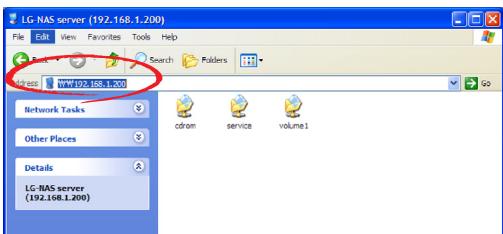

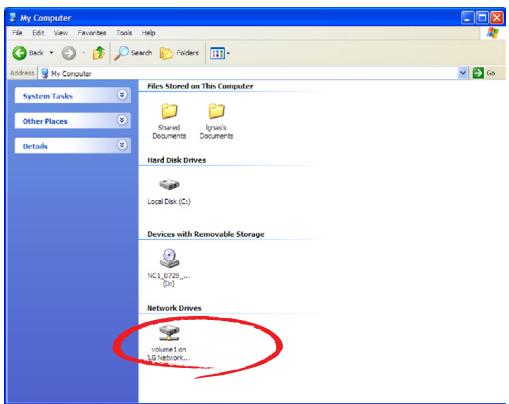

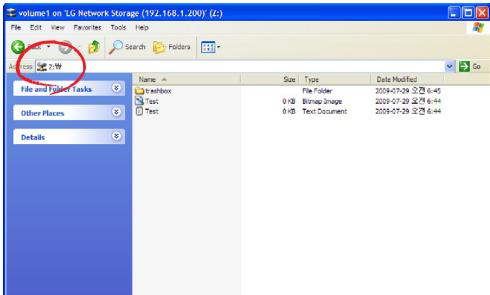

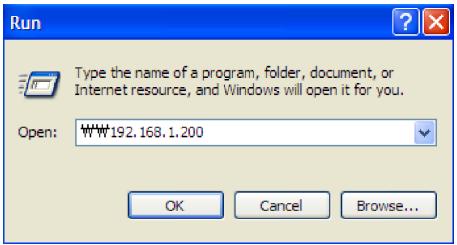

Connecteur en Système d'exploitation Windows. 135

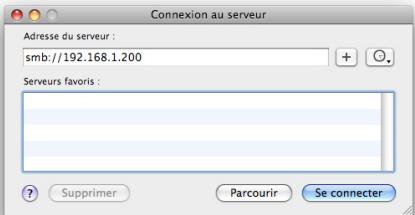

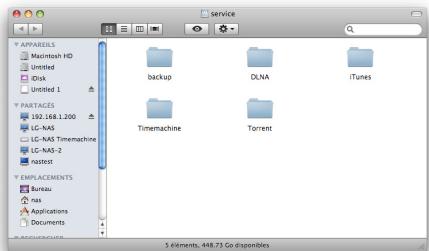

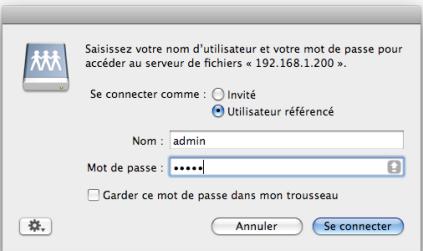

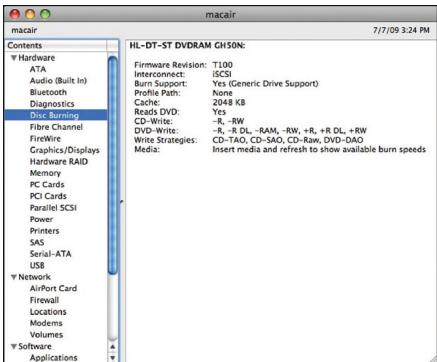

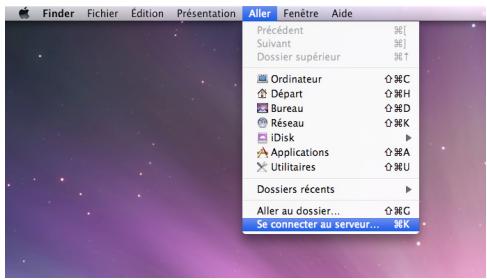

Connexion au système d'exploitation MAC 139

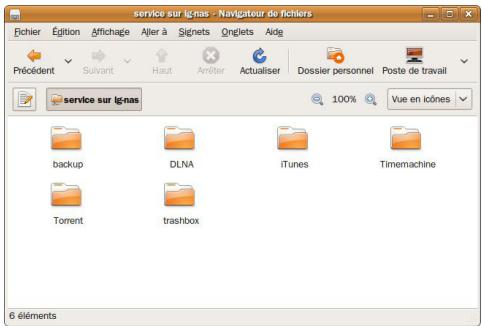

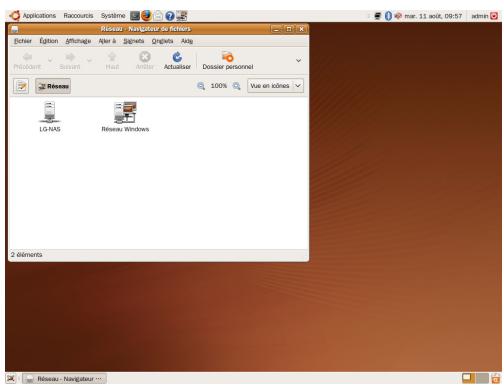

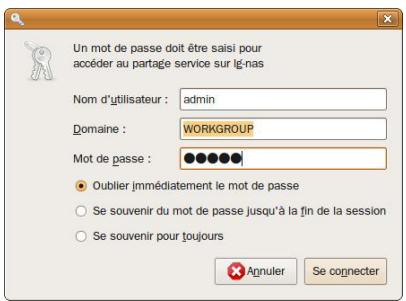

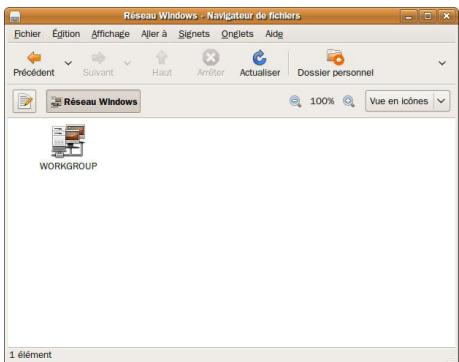

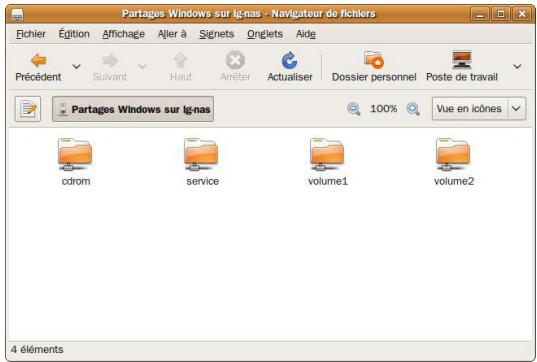

Connexion au système d'exploitation Linux 142

7. Maintenance et auto-diagnostique du LG network storage 145

Arrêt/Redémarrage du LG Network Storage 145

Initialisation du paramétrage du réseau et du mot de passe de administrateur 146

Vérification des informations du système et sauvegarde...... 147

Exécution de l'auto-diagnostique 147

Échec ou défaillance du système 148

Coupure de courant ou déactivation anormale. 148

Protection de la température du système 149

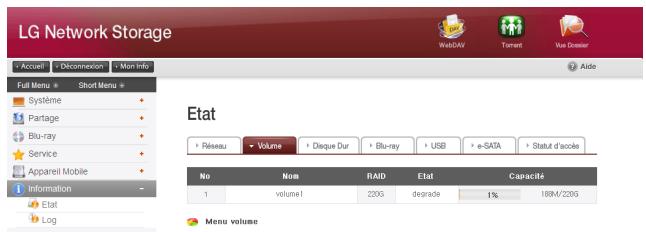

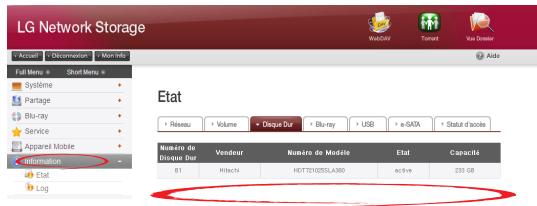

8. Dépannage RAID 150

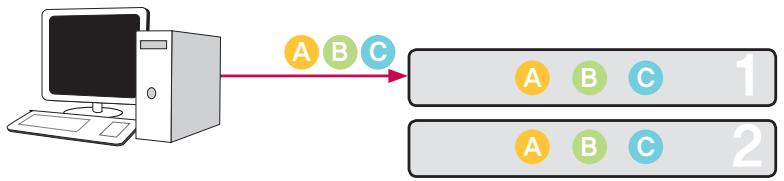

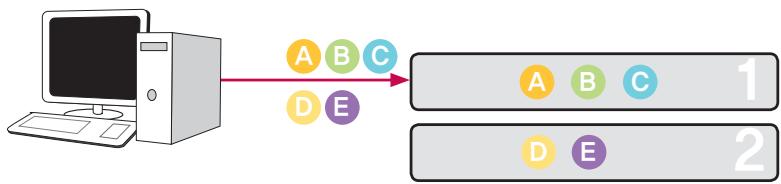

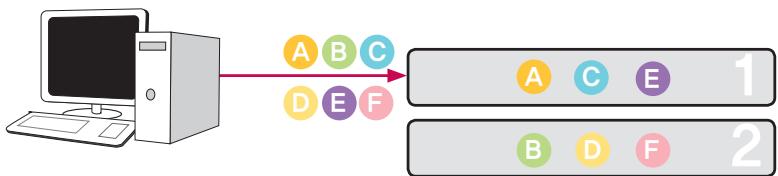

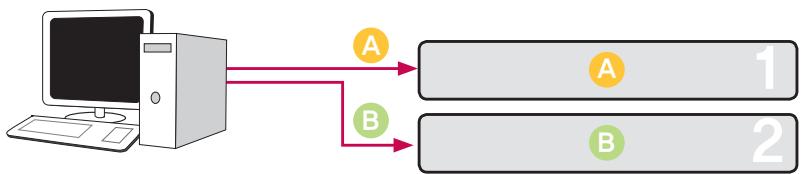

Annexe A : Construction de volume & Configuration de RAID. 152

Annexe B Support Technique 156

Annexe C Avis Logiciel Source Ouverte 157

Annexe D Liste des dispositifs compatibles et recommandés 163

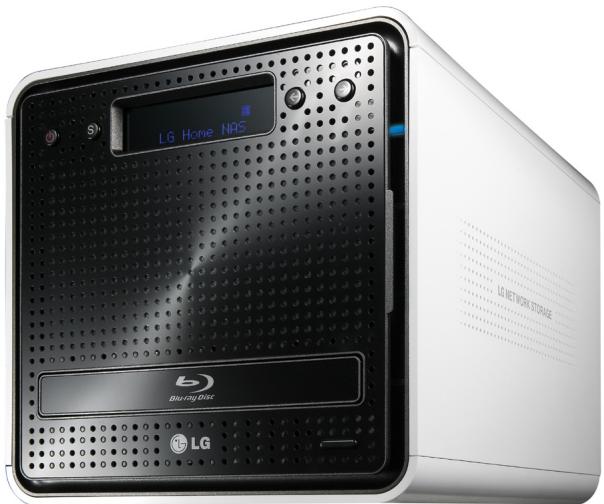

Introduction du LG network storage

Merci d'avoir acheté le LG Network Storage.

1) Maintenant vous pouvez employer les fonctions de base du LG Network Storage - sauvegarde et partage de données avec Windows, Mac et Linux.

2) Grâce à la deuxième sauvegarde sur le lecteur Blu-Ray/DVD incorporé, vous pouvez gérer vos données avec plus de sécurité et d'efficacité.

3) Le lecteur de disques Blu-ray / DVD peut être employé pour copier les données du disque directement sur LG Network Storage.

1. Introduction

Grâce à la fonction de la synchronisation mobile, les fichiers modifiés sont automatiquement sauvegardés en synchronisant les dispositifs mobiles et les fichiers du LG Network Storage, sans passer par un PC.

Ce guide utilise et comprend les instructions d'installation rapide, options et fonctions détaillées.

LG network storage

• Windows XP, Server 2003, Vista Mac OS X 10.x ou plus Linux (Redhat, Suse, Ubuntu)

PC S/W

Logiciels PC	Systèmes d'exploitation supportés
NAS Detector	Windows XP, Server 2003, Vista, Mac OS 10.x ou plus
NAS Monitor	Windows XP, Server 2OO3, Vista
Comnso Backup	Windows XP, Server 2OO3, Vista
Photo DVD Album	Windows XP, Server 2OO3, Vista
CyberLink	Windows XP SP2 ou plus, Vista
Acrobat Reader	Windows, Mac
Flash Player	Windows, Mac

Contenus du package

LG Network Storage	Garantie du produit
LG Network Storage PC Software Installer	Guide d'installation rapide
Cordon électrique et adaptateur	Câble LAN
Vis pour serrer les disques durs (x8) - pour les modèles sans disques durs incorpôres

• Les images du guide peuvent varier selon le contenu de l'emballage.

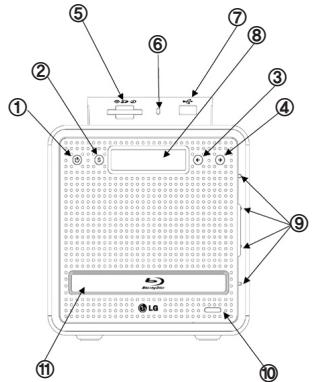

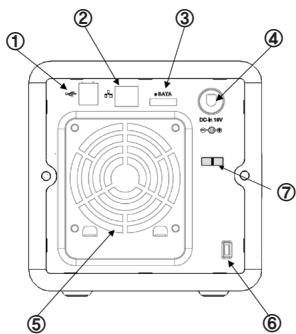

Nom de chaque article

① Bouton d'alimentation: active et déactive l'appareil (pour déactiver, appuyez sur le bouton et maintenez pendant 3 secondes sans interruption). Bouton SET(S): permet de sélectionner un mode. Si appuyé sur l'écran d'hibernation, vous pouvez rapidement vérifier les informations d'IP. Les chiffres sont modifiées lorsque vous paramètrez l'adresse IP. ③ Bouton flèche gauche (<-): permet la recherche de menu et le déplacement lors d'installation d'IP. Bouton flèche droite (→): permet la recherche de menu et le déplacement lors d'installation d'IP. ⑤ Lecteur de carte mémoire: supporte les formats SD, MMC, MS et XD ⑥ LED d'affichage de l'état actuel de la carte mémoire: - Bleu signifie qu'elle fonctionne correctement. ⑦ Port USB: interface USB 2.0 8 Fenêtre LCD: affiche l'objet actuel ⑨ LED d'affichage d'état de lecteur de disque dur(HDD)/ lecteur de disque optique(ODD): - Bleu: normal - Rouge: anomalie Bouton d'ouverture de disque: ouvre/ferme le plateau du lecteur de disque optique ⑩ Emplacement du lecteur Blu-ray/DVD

① Port USB : interface USB 2.0 ② Port LAN : port à connecter à un câble LAN ③ e-SATA : support de dispositifs SATA II externes ④ Prise DC : port à connecter adaptateur secteur ⑤ Ventilateur ⑥ Verrouillage Kensington : verrouillage antivol. ⑦ Porte-câble adaptateur : il fixe le câble adaptateur pour qu'il ne se débranche pas facilement.

2. Installation du LG network storage

Veuillez suivre ces instructions d'installation de votre LG Network Storage.

Commencez à partir de si vous l'installez vous-même, et commencez à partir de si vous produit a déjà le disque dur installé.

Installation de disque dur

La composition du rack du disque dur est comme ci-dessous. Veuillez vous référer à chaque nom en installant les HDDs.

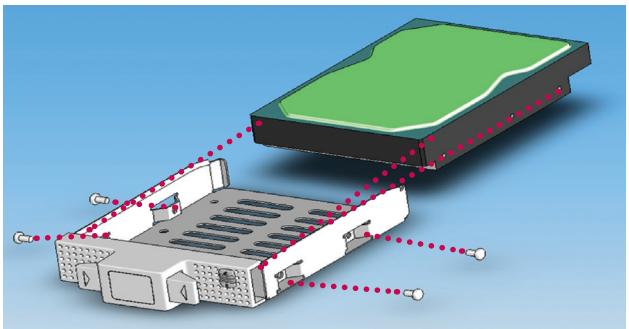

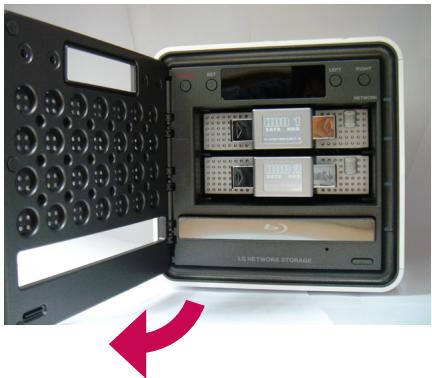

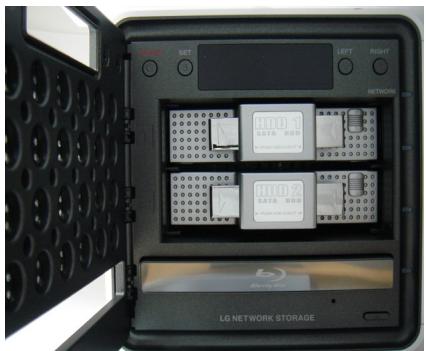

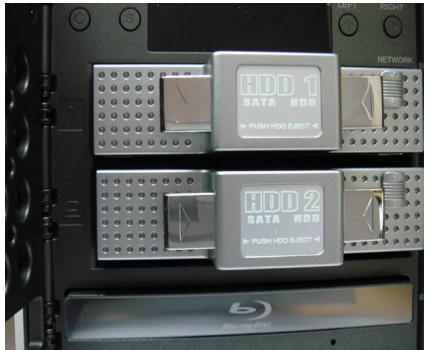

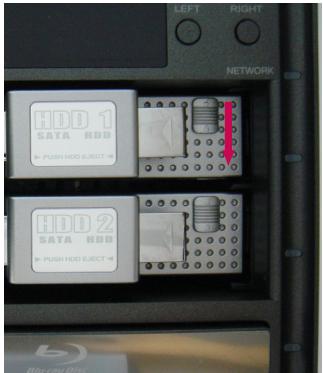

Composition du rack du disque dur

Note) Si les tailles des disques sont différentes, la configuration de RAID employera le plus petit disque comme référence pour la taille du disque. Par conséquent, le reste ne peut pas être utilisé et la capacité diminue.

① D'abord, assurez-vous que le courant est coupé. ② Ouvrez la couverture frontale du LG Network Storage.

③ Déplacez le bouton de verrouillage vers le haut, et vérifiez que le tout est bien déverrouillé. ④ Séparez le rack du disque dur du corps principal en le tirant, tout en appuyant sur la poignée du rack. ⑤ Insérez le disque dur dans le rack, puis vissez avec un tournevis les 4 vis chacune à sa place.

⑥ Insérez le rack en faisant correspondre le numéro d'étiquette du rack à celui du panneau frontal du LG Network Storage.

⑦ Insérez le rack tout au fond du corps principal du LG Network Storage, jusqu'à ce que vous entendiez le bruit.

Veuillez déplacer le bouton de verrouillage en bas pour éviter que le rack ne soit détaché accidentellement.

Installez les autres disques durs au LG Network Storage de la même manière.

Installation du 'LG network storage installer' (installation des fichiers système du LG network storage et configuration de volumes et RAID)

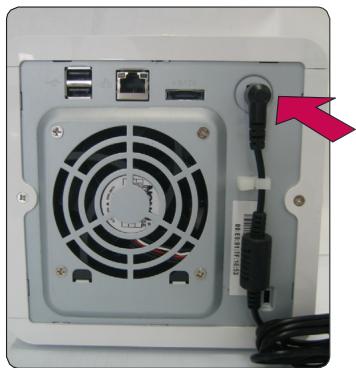

Branchez l'adaptateur secteur fourni à la prise DC.

• Branchez l'adaptateur secteur à la prise DC, puis mettez sous tension.

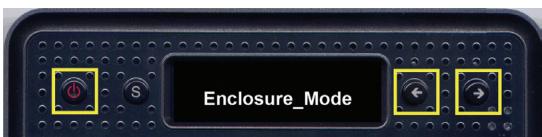

② Appuyez une fois sur le bouton d'allumage tout en appuyant sur les boutons et en même temps. Relâchez les boutons et quand le message «Enclosure_Mode» apparait.

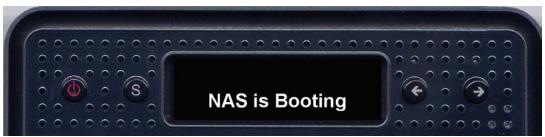

③ Le LG Network Storage redémarre automatiquement lorsque le « Mode fermeture » est terminé. Si le « Mode fermeture » a été interrompu anormalement (ex : courant coupé avant la complétion du mode), retournez à l'étape 2 et effectuez le « Mode fermeture ».

④ Le système charge les fichiers système au démarrage. Il est impossible d'utiliser le LG Network Storage durant le redémarrage du système.

⑤ Le démarrage du système sera terminé dans 20 secondes environ, avec une méthode légère (dans le cas où la connexion au réseau est activée).

⑥ Maintenant, l'installation de base pour lancer le LG Network Storage.

Pour configurer le volume pour sauvegarder les données de l'utilisateur sur le LG Network Storage, veuillez le configurer en passant par le web en vous liant au chapitre 4.

• À la configuration de RAID, le nombre et la taille d'unité de disque dur déterminent le temps de configuration de RAID.

Capacité totale de HDD	Installation de fichier système	Volume et configuration de RAID [Disques individuels]	Volume et configuration de RAID [RAID 1]
500GB (250 GB * 2)	Approximativement 10 minutes	Approximativement 5 minutes	Approximativement 1 heures
1TB (500 GB * 2)	Approximativement 10 minutes	Approximativement 10 minutes	Approximativement 1-2 heures
2TB (1 TB * 2)	Approximativement 10 minutes	Approximativement 15 minutes	Approximativement 4-5 heures

Note) Il est recommandé de ne pas utiliser le LG Network Storage durant la configuration de RAID car, en cas échéant, la vitesse du système sera ralentie.

• Si le disque dur a été déjà utilisé, toutes les données dedans seront perdues.

Connexion du LG network storage

Lorsque vous disposez du serveur DHCP, sélectionnez 'Recevoir adresse IP automatiquement' après avoir connecté le LG Network Storage au routeur IP/ interrupteur/hub pour recevoir des informations du réseau à partir du serveur DHCP. Dans le cas où vous utilisez une adresse IP particulière distribuée par l'administrateur réseau, vous pouvez l'installer facilement lorsque vous possédez l'adresse IP, masque de sous-réseau, passerelle de base et informations DNS.

En utilisant les câbles LAN fournis avec l'appareil, connectez les ports LAN du LG Network Storage et ceux des dispositifs réseau/routeur IP/routeur/hub/interrupteur, ou connectez les ports LAN du PC directement.

A. Si des composants réseau (routeur IP/ routeur/ hub/ interrupteur) sont utilisés pour la connexion

Connectez le LG Network Storage au PC des utilisateurs comme ci-dessous, en utilisant hub/ interrupteur/ routeur.

B. si le LG network storage est connecté directement au PC sans autres dispositive réseau,

Connectez le LG Network Storage directement au PC avec le câble LAN et réglez l'adresse IP du LG Network Storage sur DHCP, puis celle du PC à automatique. Environ 2 minutes plus tard, le paramétrage du réseau sera effectué automatiquement.

LG Network Storage

• Dans le cas où vous connectez directement le LG Network Storage au PC avec le câble LAN, l'Internet local du PC ne sera pas accessible. Dans ce cas, l'Internet du PC peut être déconnecté.

② Démarrez le LG Network Storage en appuyant sur le bouton d'allumage après avoir vérifié si le LG Network Storage est bien branché au courant.

Le CD 'LG Network Storage PC Software Installer' fourni à l'achat du LG Network Storage contient les programmes ci-dessous:

1. NAS Detector

permet de rechercher rapidement et facilement les LG Network Storage existant dans le réseau de l'utilisateur.

1. NAS Monitor

permet de vérifier l'état du LG Network Storage en temps réel, et de le contrôler facilement.

1. Comnso Backup

est un programme qui sauvegarde vos fichiers importants sur le LG Network Storage en temps réel ou sur programmation.

Les fichiers sauvegardés de cette manière peuvent toujours être restaurés et utilisés quand nécessaire.

1. CyberLink

Le CyberLink vous facilite l'exploitation des disques optiques du LG Network Storage.

1. Photo DVD Album

est un programme qui permet de rechercher les fichiers multimédia sauvegardés sur le PC de l'utilisateur ou sur le LG Network Storage. De plus, il offre la fonction de graver des données ou des films.

Les programmes installables varient selon l'environnement du système d'exploitation de l'utilisateur.

Programme	Systèmes d'exploitation supportés
	Windows	Mac	Linux
Acrobat Reader	O	O	-
Flash Player	O	O	-
Détecteur NAS	O	O	-
NAS Monitor	O	-	-
Comnso Backup	O	-	-
CyberLink	O	-	-
Photo DVD Album	O	-	-

Installation de programmes d'application du PC

Insérez le CD "LG Network Storage PC Software Installer" dans le lecteur de disques (CD/DVD/BD) du PC. Un menu comme ci-dessous apparaît quelques instants après.

• Dans le cas où il n'y a pas de disque optique, vous pouvez partager l'installation en utilisant la fonction iSCSI du LG Network Storage. Référez-vous aux instructions sur l'iSCSI du chapitre 4.

② Il faut Flash Player pour exploiter le menu Web du LG Network Storage correctement. Si le Flash Player n'est pas installé au PC, appuyez sur l'icône pour l'installer. ③ Cliquez sur le bouton 'Détecteur NAS' et installez 'Détecteur NAS' sur le PC de l'utilisateur. L'icône raccourci s'affiche après l'installation.

④ Cliquez sur le bouton 'Sauvegarde Comnso' pour installer le programme de Sauvegarde Comnso. ⑤ Cliquez sur le bouton 'Guide utiliser' pour voir le Guide Utilisateur du LG Network Storage.

Utilisation de programmes d'application du PC

Ceci explique comment utiliser le Détecteur NAS.

Veuillez vous référer au guide fourni dans le programme après l'installation pour une explication en détail sur les programmes livrés (Sauvegarde Comnso, Album Images DVD, Cyberlink).

① A priori, veuillez vérifier que la connexion réseau du PC est correcte, double-cliquez l'icône 'Détecteur NAS' sur le bureau pour exécuter le programme.

Le Détecteur NAS recherche automatiquement le LG Network Storage connecté sur le réseau de l'utilisateur.

Une fois la recherche est terminée, l'adresse MAC, l'adresse IP et le nom d'hôte du LG Network Storage sont affichés.

Le paramétrage par défaut est comme suit.

• Adresse MAC: Ceci est un numéro propre de chacun des produits LG Network Storage; il se trouve sur l'étiquette qui est au dos de l'appareil.
• Nom d'hôte: LG-NAS

• Dans le cas où vous ne trouvez pas le LG Network Storage auquel vous pouvez vous connecter, cliquez sur le bouton 'Recherche réseau' pour rechercher à nouveau. S'il n'est pas trouvé par le 'Detecteur NAS', vérifiez à nouveau l'état de connexion sur le réseau. Référez-vous au paragraphe pour vous renseigner sur le mode de paramétrage manuel d'adresse IP.

Sélectionnez les informations du LG Network Storage trouvé, et les informations de base telles que masque de sous-réseau, passerelle de base et DNS, ainsi que les boutons 'Modifier informations réseau', 'Ouvrir menu web' et 'Ouvrir dossier réseau' s'affichent.

• Pour que le programme du 'Détecteur NAS' fonctionne correctement, le PC de l'utilisateur doit être connecté au même routeur IP/ interrupteur/ hub que le LG Network Storage.

Pour modifier les informations telles que l'adresse IP, appuyez sur le bouton 'Modifier informations réseau'.

L'option DHCP s'affiche lorsqu'un routeur IP est utilisé ou lorsqu'il existe un serveur DHCP sur le réseau.

• Dans le cas où vous ne possédez pas d'adresse IP distribuée, utilisez l'adresse IP que le 'Detecteur NAS' a trouvée, ou sélectionnez l'option DHCP pour recevoir une adresse IP automatiquement.

⑤ Appuyez sur 'Ouvrir menu web' pour accéder au menu web du LG Network Storage que vous avez sélectionné.

⑥ Appuyez sur 'Ouvrir dossier réseau' pour accéder au dossier réseau du LG Network Storage que vous avez sélectionné.

⑦ Si vous sélectionnez ‘Oui' dans la fenêtre Popup qui s'affiche lorsque vous cliquez sur ‘Ouvrir menu web' ou ‘Ouvrir dossier réseau', vous pouvez ajouter des icônes raccourci sur le bureau; alors vous pouvez accéder au menu web NAS ou au dossier réseau plus simplement via ces icônes.

Shortcuts du menu de NAS Web

Shortcut de dossier de NAS Network

Le menu Web permet de gérer l'utilisation du LG Network Storage tels que le paramétrage des informations réseau, administration de partage et de service. Il permet également de paramétrer la sauvegarde des données faites par Blu-ray / DVD et la sauvegarde de la synchronisation des dispositifs mobiles.

Double-cliquez sur l'icône raccourci du menu Web du LG Network Storage.

(2) Vous pouvez utiliser le menu Web du LG Network Storage après avoir entré le nom d'utilisateur et le mot de passe. Le nom d'utilisateur et le mot de passe initiaux sont 'admin' tous les deux.

• Dans le cas où vous ne menez aucune opération pendant 40 minutes après l'ouverture de session, la session est fermée automatiquement pour des raisons de sécurité.

Quand vous avez ouvert une session, vous pouvez utiliser les fonctions tels que le paramétrage des informations réseau du LG Network Storage, administration de partage et de service, utilisation du lecteur de disques Blu-ray / DVD et la sauvegarde de la synchronisation des dispositifs mobiles. Veuillez vous référer au chapitre < 4. Utilisation du menu Web du LG Network Storage>.

Vous pouvez partager et sauvegarder des fichiers sur des disques durs internes comme des disques durs externes connectés à des PC.

① Double-cliquez sur l'icône raccourci du dossier réseau du LG Network Storage.

Le 'cdrom', le lecteur de disques de Blu-Ray / DVD du LG Network Storage ; et 'volume', le dossier de base seront affichés.

Pour voir les contenus dans le disque inséré dans le LG Network Storage, double cliquez sur le dossier 'cdrom', puis double-cliquez soit sur le dossier 'volume1' soit sur le dossier 'volume2' pour accéder au disque dur du LG Network Storage.

• Dans le cas où les contenus du dossier cdrom du LG Network Storage ne sont pas correctement affichés, veuillez rafraîchir.
• Le nom d'utilisateur et le mot de passe initiaux du LG Network Storage sont 'admin' tous les deux.
• Les dossiers 'volume' ou 'service' apparaisent uniquement après que la configuration du volume est complète via le menu web.

Le NAS Monitor offre de multiples fonctions pour que l'utilisateur puisse utiliser le LG Network Storage plus facilement. Par exemple, vous pouvez effectuer les opérations que vous souhaitez mener facilement en cliquant sur le menu Monitor NAS lorsque vous désirez ouvrir un dossier réseau ou vous connecter sur un site web.

Fondamentalement, le moniteur NAS acquiert les informations sur l'adresse IP en communiquant automatiquement avec le LG Network Storage. Donc, l'utilisateur n'est pas obligé de paramétrer même quand l'adresse IP est modifiée.

Lorsque le moniteur NAS est lancé, vous pouvez le vérifier en bas à droite de votre écran par l'icône en forme de plateau sur l'écran de Windows. La figure ci-dessous montre le menu qui apparait lorsque vous appuyez sur le bouton droit de votre souris.

Ceci est le menu utilisé pour se connecter aux sites web.

Ceci est utilisé pour ouvrir des dossiers réseau. Vous pouvez lancer cette fonction en double-cliquant sur le bouton gauche de votre souris sur son icône.

Ceci est utilisé pour se connecter au serveur FTP.

Ceci est utilisé pour lancer le programme du Détecteur NAS que l'on exploite lorsqu'on souhaite modifier l'adresse IP du LG Network Storage. Il faut que le Détecteur NAS soit installé au préalable pour pouvoir l'exécuter.

C'est une fonction utilisée pour convertir le mode d'économie d'énergie maximale en mode normal. Il faut environ 1 minute pour la conversion.

Les informations concernant l'adresse IP du moniteur NAS sont automatiquement sélectionnées lorsqu'un seul LG Network Storage est utilisé, tandis que de nombreux messages sont transférés au moniteur NAS lorsque plusieurs LG Network Storage sont utilisés, et il est impossible de désigner sur quel LG Network Storage on transfère les ordres lors de la sélection du menu. Cette fonction permet de sélectionner un LG Network Storage pour pouvoir traiter uniquement les informations du LG Network Storage souhaité.

Ceci affiche le dernier message transféré.

Ceci n'affiche pas les messages transférés du LG Network Storage.

3. Utilisation des boutons sur le panneau LCD et partie frontale

Lorsque le démarrage est terminé, le premier écran du LG Network Storage est comme suit.

• Lorsque le cable LAN n'est pas connecté, l'icone du réseau (▲) ne sera pas affiché sur le panneau LCD. Veuillez vérifier à nouveau la connexion du cable LAN. L'icone du réseau (▲) peut clignoter si le réseau est instable, et durant la modification de l'adresse IP.

Activer

Le LG Network Storage est activé en affichant le message ci-dessous lorsqu'on appuie sur le bouton d'allumage situé devant.

Désactiver

Appuyez sur le bouton d'allumage situé devant pendant au moins 3 secondes ; le LG Network Storage va afficher le message ci-dessous et sera désactivé peu de temps après.

Description des icônes

(1)

(2)

(3)

(4)

(5)

① Il indique l'état de la connexion au réseau. Elle n'est pas activée tant que le câble LAN n'est pas connecté, et clignote lorsqu'il est connecté. En outre, il clignote pendant la distribution d'adresse IP lorsque le paramétrage en mode DHCP est activé. ② Il est activé lorsqu'un utilisateur a effectué Ouvrir dossier réseau pour se connecter au LG Network Storage. ③ Il est activé lorsqu'une carte mémoire/USB/dispositifs e-SATA sont connectés. ④ Il est activé lorsque les médias CD/DVD/BD sont insérés dans le lecteur de disques Blu-ray/DVD. ⑤ Il est activé lorsque le volume est configuré pour sauvegarder les données de l'utilisateur. Si cette icône n'est pas activée, il est impossible de transférer les fichiers au LG Network Storage même si l'on ouvre le dossier réseau; et les fonctions sauvegarde USB/ODD ne sont pas exploitables.

Commandes (boutons )

Vous pouvez utiliser de nombreuses fonctions fournies par le LG Network Storage en appuyant sur les boutons et situés devant.

Les commandes possibles sont montrées ci-dessous.

Il y a 6 commandes, et elles sont constituées par l'ordre de ‘Ecran d'accueil’ – ‘Mode Information’ – ‘Mode Paramétrage IP’ – ‘Mode Sauvegarde USB’ – ‘Mode Sauvegarde ODD’ – ‘Mode Hibernation’ ; vous pouvez vous déplacer en utilisant les boutons ‘←’ et ‘→’ pour sélectionner.

Appuyez sur le bouton Set (S) pour activer chacune des commandes.

Mode d'information

Montre l'état actuel et informations du LG Network Storage. Sélectionnez Mode Information, puis vous pouvez découvrir dans le sens de [Informations d'adresse IP] - [Version du Firmware de Système] - [Version du Firmware de Micom] - [Quantité utilisée de HDD] - [Date et Heures] - [Informations Vitesse du Ventilateur] ou à l'inverse.

Informations d'adresse IP

Vous pouvez vérifier l'adresse IP sélectionnée.

• Appuyez sur le bouton SET sur l'écran d'accueil si vous souhaitez rapidement vérifier les informations d'adresse IP.
• Lorsque le mode DHCP est activé, l'adresse IP peut être affichée 000,000,000,000 temporairement durant l'essai de connexion au serveur DHCP.

Informations de version du firmware du système

Vous pouvez vérifier la Version du Firmware du Système installée.

Informations de version du firmware micom

Vous pouvez vérifier la Version du Firmware Micom installée.

Quantité utilisée de HDD

Vous pouvez vérifier le pourcentage de la quantité utilisée (%)

• Le message 'HDD Config First' s'affiche lorsque le volume n'est pas configuré.

Vous pouvez vérifier la date et l'heure actuelle régles dans le LG Network Storage.

Informations vitesse du ventilateur

Vous pouvez vérifier la vitesse actuelle de rotation du ventilateur.

Mode paramétrage IP (IP setting mode)

Sélectionnez le [Mode Paramétrage IP] en utilisant la touche SET, et vous pourrez régler l'adresse IP du LG Network Storage.

Vous pouvez vous déplacer entre les menus [Paramétrage IP Manuel] - [Paramétrage IP Automatique] - Retour à l'écran d'accueil en utilisant les boutons de direction; puis vous pouvez sélectionner un menu.

Pour un paramétrage manuel, veuillez suivre les instructions suivantes.

① Appuyez sur le bouton SET lorsque [1] Static IP s'affiche. Un affichage comme suit apparaît.

② Appuyez sur le bouton SET à nouveau.

③ L'adresse IP actuelle est affichée, et le curseur clignote sur le premier chiffre. Si vous appuyez alors sur le bouton SET, le chiffre s'agrandit. Une fois que vous avez trouvé le chiffre désiré, déplacez-vous sur le chiffre de droite en utilisant le bouton de direction droite. Si vous désirez modifier les chiffres précédents, vous pouvez vous déplacer vers la gauche en utilisant le bouton de direction gauche.

④ Appuyez sur le bouton de direction droite pour passer à la valeur suivante à paramétrer.

⑤ Appuyez sur le bouton SET.

⑥ Paramétrer la valeur du Masque réseau de la même manière que pour le paramétrage d'adresse IP.

⑦ Appuyez sur le bouton SET.

Paramètre la valeur de la Passerelle de la même manière que pour le paramétrage d'adresse IP.

• Il est recommandé de sélectionner manuellement l'adresse IP conférée par l'administrateur d'IP pour le LG Network Storage, afin d'éviter les conflits avec d'autres dispositifs réseau tels qu'un routeur.

Mode sauvegarde USB (USB Backup Mode)

Le LG Network Storage offre une fonction de sauvegarde facile des données des dispositifs mémoires tels que les clés USB et cartes mémoires sur le LG Network Storage, avec une simple utilisation des boutons de direction.

Note: Certaines cartes mémoires peuvent avoir besoin d'un adaptateur. (Veuillez vous référer au site http://www.lge.com pour vérifier la liste des cartes mémoires compatibles. Il se peut que le LG Network Storage ne fonctionne pas correctement dans le cas où un dispositif non compatible est employé.)

[Sauvegarde facile - sauvegarde onetouch]

Connectez le dispositif USB ou la carte mémoire au LG Network Storage. Peu de temps après, lorsque le dispositif est reconnu, vous pouvez vérifier le message ci-dessous avec une sonnerie.

① Appuyez sur le bouton SET si vous voulez sauvegarder, et sur le bouton de direction gauche si vous souhaitez annuler. * Lorsque plusieurs dispositifs sont connectés, la sauvegarde sera effectuée sur le dernier dispositif. ② Vous pouvez vérifier le pourcentage de la quantité sauvegardée.

③ Lorsque la sauvegarde est terminée, un dossier au nom du fabricant du dispositif mémoire est généré sous le dossier service/sauvegarde/USB. Cela permet désormais de désigner ces dispositifs des autres. Puis, les sous-dossiers sont générés selon les dates de sauvegardes pour sauvegarder les contenus des dispositifs USB ou des cartes mémoires sur le LG Network Storage.

Les noms des dossiers sont générés automatiquement comme il suit.

Répétoire de sauvegarde	Noms de dossiers générés
service/sauvegarde/USB	nom du fabricant du dispositif mémoireNúmero de série/Format de sauvégarde de fichiers /date de la génération du dossier

• Lorsque le même dispositif de mémoire est sauvegardé à plusieurs reprises en sauvegarde facile, les données sauvegardées en dernier seront toutes sauvegardées sous le dossier Dernière Sauvegarde. Dans le cas où la sauvegarde a été effectuée plus de 2 fois le même jour, un numéro de série sera indiqué avec la date. Toutes les données des dispositifs mémoires seront sauvegardées sur le premier dossier général, puis les dossiers générés ensuite sauvegarderont les dossiers et fichiers ajoutés en comparaison avec les données dernièrement sauvegardées.

Veuillez vous référer au Paramétrage de synchronisation USB du chapitre 4 pour savoir plus sur le dossier Dernière Sauvegarde.

Mode sauvegarde USB

Déplacez-vous sur le Mode Sauvegarde USB en utilisant les boutons de directions, puis appuyez sur le bouton SET ; procédez de même que pour la sauvegarde facile.

Vous pouvez paramétrer les articles concernant la sauvegarde USB sur la page Web. Veuillez vous référer au Paramétrage de synchronisation USB du chapitre 4 pour plus de détails.

Sauvegarder les données de disques optiques sur le LG network storage

Le LG Network Storage offre une fonction de sauvegarde facile des données des disques optiques tels que les CD/DVD/Blu-Ray sur le LG Network Storage, avec une simple utilisation des boutons de direction.

① Insérez le disque optique à sauvegarder dans le lecteur de disques Blu-ray/ DVD. (2) Une fois qu'il est reconnu, le type du disque optique est affiché à l'écran.

③ Appuyez sur le bouton SET pour sélectionner, après vous être déplacé sur le Mode Sauvegarde ODD en utilisant les boutons de direction. ④ Vous pouvez désirer 3 menus comme dans la figure ci-dessous en utilisant les boutons de direction.

⑤ Sélectionnez le mode de sauvegarde souhaité, puis appuyez sur le bouton SET pour commencer la sauvegarde.

6) Vous pouvez vérifier le pourcentage de la quantité sauvegardée.

Vous pouvez annuler le processus en cours en appuyant sur le bouton

Une fois que le processus est terminé, un message comme celui-ci s'affiche sur l'écran.

Copier données

Ceci est une fonction qui permet de sauvegarder les données du disque sur le LG Network Storage telles qu'elles sont.

Lorsque vous sélectionnez la fonction Copier Données, les dossiers sont générés sous le dossier service/backup/disc-data selon les dates de sauvegardes pour sauvegarder les données de l'utilisateur. Dans le cas où la sauvegarde a été effectuée plus de 2 fois dans le même jour, un numéro de série sera indiqué avec la date.

Ceci est une fonction qui permet de sauvegarder les contenus du disque sous forme de fichier image ISO.

Lorsque la sauvegarde est terminée, les dossiers sont générés sous le dossier service/backup/disc-image selon les dates de sauvegardes pour sauvegarder les données de l'utilisateur. Dans le cas où la sauvegarde a été effectuée plusieurs fois le même jour, les chiffres seront ajoutées derrière la date selon l'ordre de sauvegarde.

La fonction Copier images ne fonctionne pas dans les cas suivants :

Dans le cas d'un disque optique dont les droits sont réservés, le message 'disque non supporté' est affiché et la sauvegarde est stoppée. Des disques gravés en multi-sessions ne supportent pas la sauvegarde d'images.

Mode hibernation (hibernation mode)

Ceci est le mode qui termine tous les services du NAS, minimise l'alimentation du système comprenant le disque dur, et qui permet de lancer le NAS en mode économie d'énergie maximale. En mode économie d'énergie maximale, même les icônes en haut de l'écran ne sont pas affichées.

Appuyez sur n'importe quelle touche sauf le bouton d'allumage, et le système basculera automatiquement en mode normal automatiquement. Vous pouvez également vous connecter sur le site web pour entrer le mot de passe du compte administrateur pour le convertir en mode normal.

La plupart des services, y compris le SMB (Samba), n'est pas exploitable en mode économique d'énergie maximale.

Le mode économique d'énergie maximale ne fonctionne pas lorsque la fonction iSCSI est activée.

Ouvrir/fermer plateau (bouton d'ouverture)

Appuyez sur le bouton d'ouverture qui est situé en bas de la partie frontale pour ouvrir le plateau, puis insérez le disque. Lorsque le plateau du lecteur Blu-Ray/DVD est ouvert, appuyez sur le bouton d'ouverture ou poussez le plateau légèrement pour le fermer.

Paramétrage du réseau

Avec le menu Paramétrage du Réseau, vous allez paramétrer les contenus importants pour connecter le LG Network Storage au réseau. Veuillez paramétrer attentivement car il peut y avoir des problèmes à la connexion dans le cas où les paramétrages sont erronés.

Nom d'hôte

Entrez le nom d'hôte du LG Network Storage

Le nom de serveur est limité à 12 caractères ; ceci peut être une combinaison quelconque de lettres (A-Z ou a-z), chiffres (0-9) et trait d'union (-), tandis qu'un chiffre suivi d'un trait d'union ne peut pas être en début du nom. Les caractères spéciaux ne sont pas autorisés.

Noms utilisables : LG-NAS, LGNAS-123

Noms inutilisables: LG-NAS, -LGNAS, 123-LG, LG-#, LG/N

Entrez la description de l'hôte.

La description d'hôte est limitée à 24 caractères en complétant les lettres, chiffres, trait d'union (-), tiret bas (_) et espace. Ce paramétrage n'affecte que le Client Windows.

Interface

Les propriétés de l'IP d'interface de réseau sont spécifiées. Pendant le raccordement de système, les on doit être pris comme restrictions peut être créé.

Dans le cas où vous souhaitez utiliser une adresse IP particulière

Sélectionnez 'Sélection manuelle d'adresse IP' lorsque vous possédez une adresse IP distribuée par l'administrateur ou vous souhaitez utiliser une adresse particulière. Ensuite, entrez l'adresse IP, masque de sous-réseau, passerelle de base et l'adresse DNS comme suit.

• Adresse IP: Entrez l'adresse IP souhaitation.
• Masque de Sous-réseau: Entrez le masque de sous-réseau qui est adapté à l'environnement actuel du réseau.
• Passerelle par défaut : Définit l'itinéraire vers l'extérieur. S'il n'existe aucune passerelle de base sur le réseau, entrez l'adresse IP.
• Adresse de Serveur DNS par défaut : Le DNS permet la conversion entre le nom de domaine et l'adresse IP. Les fonctions de courrier électronique, de DDNS et de domaines ne peuvent pas fonctionner correctement si le DNS n'est pas paramétré correctement.
• Adresse de Serveur DNS supplémentaire : Entrez l'adresse de Serveur DNS supplémentaire

• Lorsque vous n'avez pas de valeurs exactes de paramètres, il est recommandé de demander ces renseignements auprès du fournisseur d'accès ou de l'administrateur réseau.

Dans le cas où vous souhaitez recevoir une adresse IP automatique

Lorsque vous souhaitez recevoir une adresse IP automatiquement, sélectionnez le mode DHCP. Vous pouvez utiliser cette option si un serveur de DHCP existe sur le réseau. Veuillez vérifier la nouvelle adresse IP à travers l'écran LCD ou le Détecteur NAS puisque la connexion au menu web sera interrompue lorsque l'option DHCP est activée. Dans le cas où vous utilisez le mode DHCP, il renouvelle son adresse IP à partir du serveur DHCP régulièrement, engendrant des modifications inattendues de l'adresse IP ; il faut être attentif pour utiliser ce mode.

Dans le cas où il n'est pas de serveur DHCP sur le réseau tandis que vous avez sélectionné le mode de réception automatique d'adresse IP, une adresse locale telle que 169.254.XXX.XXX sera attribuée. Il est possible de l'utiliser pour connecter le PC directement au câble, auquel cas le paramétrage d'adresse IP du PC doit être également en 'Mode Réception Automatique d'Adresse IP'.

[Paramétrage de la taille des paquets de transmission ethernet]

Paramétrez la taille de paquets de transmission Ethernet. Si la taille du paquet vous est inconnue, paramétrez-le à 1500 octets.

Propriétés de taille de trame ethernet

Taille de Trame Ethernet

1500 octets (Défaut)

• Taille du paquet de transmission Ethernet : Lorsque la taille du paquet Ethernet est au moins 1500 octets, vous pouvez envoyer les fichiers plus rapidement et plus facilement. Dans ce cas, il faut modifier non seulement la taille du paquet de transmission Ethernet du LG Network Storage, mais aussi la taille des paquets sur le PC/routeur IP/hub/interrupteur/routeur. Autrement, la performance sera réduite.

Groupe de travail / domaine

Paramétrer un groupe de travail et Domaine que le réseau Windows supporte. Vous pouvez accéder au dossier partagé du LG Network Storage sur Windows. De plus, le service de Domaine du LG Network Storage supporte le réseau actif Windows pour recapaciter les informations existantes de l'utilisateur plus facilement et plus rapidement.

Sélectionnez un 'Groupe de travail' ou 'Domaine' selon l'environnement de réseau dans lequel le LG Network Storage va fonctionner.

② Dans le cas où vous avez besoin de 'Groupe de travail', entrez le nom de groupe de travail à utiliser ; dans le cas où vous avez besoin de 'Domaine', entrez le nom de domaine, nom d'utilisateur de l'administrateur de domaine et son mot de passe.

• Domaine : Lorsque vous pouvez utiliser le réseau actif, vous pouvez paramétrer un domaine pour donner l'autorisation d'utiliser le dossier à l'utilisateur/groupe du domaine, sans générer l'utilisateur/groupe local. Pour paramétrer un domaine, il faut demander l'aide à l'administrateur du réseau ou avoir une connaissance qui permet de paramétrer un serveur de noms soi-même. Lorsque vous n'êtes pas expérimentés de groupe de travail/domaine, il est recommandé d'utiliser la valeur par défaut (groupe de travail).

DDNS (DNS dynamique)

Il est possible de connecter LG Network Storage au nom de Domaine à partir de l'extérieur en utilisant le DDNS (ex : http://myname.ignas.com ou ftp://myname.ignas.com).

Dans le cas où vous utilisez une adresse IP fixe, il est possible de mémoriser l'adresse IP pour vous connecter sur un serveur à partir de l'Internet, tandis que le DDNS offre un environnement de connexion favorable dans le cas où les adresses IP changent régulièrement. Le DDNS surveille en temps réel les adresses IP variables et il fait le mapping au nom de Domaine. Par conséquent, il n'est pas nécessaire de retenir les adresses IP qui changent fréquemment, et vous avez une adresse fixe.

① DDNS : Sélectionnez 'Utiliser'. ② Nom de Domaine : Entrez le nom de Domaine que vous pouvez utiliser. ③ Mot de passe DDNS : Entrez le mot de passe.

Le mot de passe est requis lorsque l'on souhaite ré-enregistrer le même nom de Domaine en cas de remplacement du LG Network Storage ou de la réinitialisation du système. Assurez-vous d'avoir bien retenu votre mot de passe. ④ Cliquez sur le bouton 'Appliquer' Si vous sélectionnez 'Ne pas utiliser' après avoir enregistré le nom de Domaine, le domaine existant peut être supprimé et un autre LG Network Storage pourrait enregistrer et utiliser ce nom-là. Soyez attentif pour votre sélection.

[Upnp]

Il est possible que le LG Network Storage reçoive directement une demande entrante sur le routeur auquel il est connecté en utilisant le UPnP port forwarding. Dans le cas où l'on connecte le LG Network Storage à partir de l'extérieur via le DDNS, il faut modifier le paramétrage du routeur de sorte que les demandes réseau entrantes dans le routeur soient transférées au LG Network Storage. Grâce à cette fonction, il est possible que le routeur transfère les données sans que l'on ait à paramétrer le routeur (Dans ce cas, il faut que le routeur supporte le UPnP port forwarding).

Vérifiez que l'adresse du routeur auquel le NAS est connecté est correctement affichée. Dans ce cas, il est affiché si la fonction Port forwarding du routeur est activée. Appuyez sur le bouton 'Appliquer'.

Il se peut que l'appareil ne fonctionne pas correctement dans le cas où le routeur ne supporte pas le UPnP port forwarding ou s'il est désactivé.

Date et heures

Paramétrage de l'heure du système. Pour que les heures exactes des fichiers chargés vers le dossier partagé et des fichiers de log soient affichées, il faut que l'heure actuelle soit paramétrée exactement.

Paramétrer la date et heure

Appuyez sur le bouton Editor pour modifier manuellement l'heure et la date. En utilisant le fuseau horaire, vous pouvez sélectionner la région où le LG Network Storage est actuellement installé. Entrez des valeurs exactes car le paramétrage de l'heure peut affecter le service NTP et l'authentification d'utilisateur de Domaine. Vous pouvez reprendre l'heure actuelle sur votre PC en cliquant sur le bouton 'Utiliser l'heure locale'.

Paramétrage du NTP

Le NTP (Network Time Protocol) obtient l’heure exacte à partir du serveur de temps externe pour synchroniser régulièrement l’heure du système. Il est recommandé de le laisser activé pour que l’heure exacte soit maintenue. Si vous utilisez le serveur du NTP de base, il obtient l’heure exacte à travers le serveur pool.ntp.org.

Installation de Date et Heure

Installation de NTP

Paramétrage du service notification de courrier

Avec ce service, vous pouvez régulièrement vérifier la quantité d'utilisation du LG Network Storage. Vous pouvez également notifier le résultat d'une nouvelle inscription d'utilisateur à qui la personne considérée.

① Pour configurer le service de notification de courrier, cliquez sur le bouton Editor.

② Cochez 'Utiliser' pour utiliser le service, et 'Ne pas utiliser' pour laisser le service désactivé. Dans le cas où vous avez besoin 'Utiliser', veuillez procéder aux étapes suivantes.

③ Adresse SMTP Serveur: Entrez l'adresse de Serveur de mail. Référez-vous à la page d'informations dans le Service Mail de l'administrateur du réseau, puis entrez l'Adresse SMTP Serveur exacte. (ex : smtp.mail.yahoo.com) Dans le cas où le numéro de port utilisé par le serveur de courrier n'est pas réglé à celui initial et est un numéro optionnel, il faut indiquer le numéro de port à côté de l'adresse du serveur. En général, cela correspond au cas où l'on a sélectionné SMTP SSL (ex: smtp). (ex: ④ Selon les types de serveurs de mail, certains parmi eux demandent d'ouvrir une session lors de l'envoié d'un mail. Si votre serveur de mail demande l'authentication, entrez le nom d'utilisateur et le mot de passe après l'activation. (5) Certains serveurs de mail encodent les informations d'authentication d'ouverture de session. Dans ce cas, activez-le. (ex : poursmtp). (gmail.com, l') authentication SSL est obligatoire. Référez-vous à l'Aide du service mail web que vous utilisez. ⑥ Les informations de sujet des mails peuvent être spécifiées ou changées. ⑦ Entrez l'adresse de l'administrateur qui va recevoir les mails. ⑧ Choisissez si vous pouvez obtenir ou non les informations sur la quantité utilisée de disque dur régulièrement. Dans le cas où vous ne souhaitez pas recevoir de messages régulièrement, désactivez l'option. ⑨ Vous pouvez sélectionner le cycle de réception de message sur la quantité utilisée de disque dur (quotidien/hebdomadaire/mensuel).

Paramétrage d'un volume

Pour sauvegarder les données sur le LG Network Storage, il faut impérativement que le volume soit configuré. L'icône du disque dur s'affiche à l'extrême droit de l'écran LCD de la partie frontale lorsque le volume est configuré, tandis qu'elle ne s'affiche pas dans le cas contraire. Il n'est pas possible d'utiliser ni la connexion du Disque Réseau, ni les fonctions sauvegarde USB/ disques optiques si le volume n'est pas configuré.

Cet appareil offre 5 méthodes de configuration d'un volume selon le besoin de l'utilisateur.

• RAID 0 (Striping)
• RAID 1 pour les données importantes (Mirroring) Volume JBOD
• RAID 1 (Mirroring) + JBOD
• Disque individuel (Disque 1, Disque 2)

Dans l'annexe A se trouvent les instructions détaillées sur la configuration d’un volume ; réferez-vous à la liste des disques durs recommendés en vous connectant sur les URL mentionnés dans l’annexe D. Lors de la configuration d’un volume, une partie du disque dur est attribuée pour les systèmes du LG Network Storage. Par conséquent, la capacité du volume après la configuration apparaît inférieure à celle du disque dur.

Configuration d'un volume

Veuillez suivre les instructions ci-dessous pour configurer un volume. Toutes les données de l'utilisateur existant dans le disque dur seront supprimées avec la configuration du volume, doncès lors impossibly à utiliser.

① Ouvrez une session sur le web, puis ouvrez Système à Volume.

(2) Les noms des volumes actuellement configurés et leurs détails sont affichés dans la ligne du haut. Les détails ne s'affichent pas si les volumes ne sont pas configurés. ③ Les menus dans 'Configuration des nouveaux volumes' de la deuxième ligne de 'Modifications de configuration de volumes' sont constitués de RAID 0 (Striping), RAID 1 pour les données importantes (Mirroring), Volume JBOD, RAID 1 (Mirroring) + JBOD, Disque individuel (Disque 1, Disque 2). Sélectionnez l'un d'eux, puis appuyez sur le bouton 'Appliquer'.

Pour le RAID 1 (Mirroring) + JBOD, une barre de sélection de taille comme ci-dessous apparait. Sélectionnez la capacité en utilisant cette barre, puis appuyez sur le bouton 'Appliquer'.

⑤ Sélectionnez impérativement 'Disque individuel' dans le cas où vous utilisez un seul disque. ⑥ Il n'est pas possible d'utiliser ni le menu web, ni les boutons sur la partie devant du produit durant la configuration d'un volume. Vous pouvez vérifier l'objet du progrès de la configuration à travers l'écran LCD.

⑦ Dans le cas où vous avez sélectionné RAID 1 pour les données importantes (Mirroring) ou RAID 1 (Mirroring) + JBOD, vous pouvez vérifier sur l'écran web l'objet du progrès de la synchronisation dans la zone RAID 1.

Nom du volume	volume1
Type	raid1
Quantité totale	220G
Quantité utilisée	188M
Quantité disponible	220G
Taux d'utilisation	1 %
Poubelle	#
Resync Rate	1.5 %

Ajouter disques

Quand vous n'utilisez qu'un seul disque en mode 'Disque individuel', vous pouvez ajouter les disques en suivant les instructions ci-dessous.

① Sélectionnez Arrêt sur le web ; Système à Démarrage à Arrêt ② Insérez le deuxième disque dans le LG Network Storage et démarrez l'appareil. Veuillez vous référer à Installation du LG Network Storage au chapitre 2, pour en savoir plus sur l'insertion de nouveaux disques. ③ Ouvrez une session sur web, puis ouvrez Système à Volume. ④ Appuyez sur le bouton 'Ajouter/Supprimer Disques' qui se trouve dans 'Modifications de configuration de volumes'

Ajouter/supprimer HDD

Cochez le disque que vous avez inséré en deuxième et appuyez sur le bouton 'Ajouter'.

Ajouter/supprimer HDD

Sélectionnez la baie à éditer

Número de Disque Dur	Etal	Capacità
B1	active	233 GB
B2	Inactive	233 GB

outer

nnuler

Supprimer disques

Il se peut que le système ne fonctionne pas correctement et que les données importantes de l'utilisateur soient perdues dans le cas où un disque dur est supprimé de force sans passer par cette fonction de suppression. Servez-vous impérativement de la fonction de suppression de disques sur le web lorsque vous souhaitez supprimer des disques.

Dans le cas où vous utilisez deux disques durs en mode 'Disque individuel' ou 'RAID 1 (Mirroring)', vous pouvez supprimer les disques en suivant les instructions ci-dessous.

Sélectionnez Volume sur le web; Système → Volume Appuyez sur le bouton 'Ajouter/Supprimer Disques' qui se trouve dans 'Modifications de configuration de volumes'. Cochez le disque à supprimer et appuyez sur le bouton 'Supprimer'.

Ajouter/supprimer HDD Sélectionnez la bague à éditer

Número de Disque Dur	Etat	Capacità
81	active	233 GB
82	active	233 GB

Connexion à chaud

Cet appareil vous permet de changer de disque dur sans que l'appareil soit mis hors tension. Cette opération est applicable uniquement lorsque la configuration du volume est soit en Disque individuel, soit en RAID 1 (Mirroring). Dans les autres cas, même les données du disque dur resident au sein de l'appareil seront perdues.

Supprimez le disque selon la procédure de [Suppression de disque]. Insérez un nouveau disque dur à la place, en vous référant à Installation du LG Network Storage au chapitre 2, tout en gardant l'appareil allumé en fonctionnement. Déplacez-vous sur la page web, puis sélectionnez 'Ajouter/Supprimer Disque dur'. Sélectionnez un disque dur actuellement inactif, puis appuyez sur le bouton 'Ajouter'.

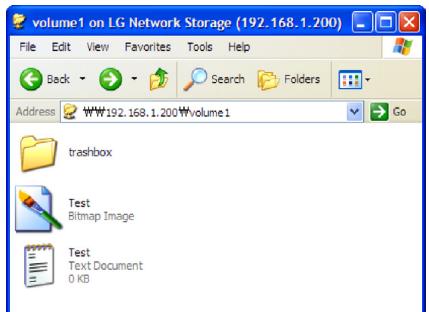

Corbeille

Lorsque vous supprimez des fichiers ou des dossiers pendant que vous travailliez en connexion sur le disque réseau, les Corbeilles sont générées et les fichiers supprimés sont transférés dedans temporairement. Dans le cas où vous voulez restaurer les données que vous avez supprimées, vous pouvez retrouver les fichiers ou les dossiers à restaurer dans les corbeilles et les transférer dans les répertoires souhaités.

Mais comme les corbeilles sont générées dans tous les dossiers d'arborescence supérieure, elles seront générées en nombre correspondant au nombre de dossiers d'arborescence supérieure ; si les dossiers de l'utilisateur sont différents, il se peut qu’il vous arrive de devoir les vider du à l’insuffisance de capacité du disque dur. Le cas échéant, cliquez sur l’icône 'Corbeille' sur l’écran Web du Volume pour effacer tous les contenus des corbeilles.

Mirroring selective (protection selective des données basée sur dossiers)

Lorsque vous utilisez la fonction mirroring sélectif, les copies d'un dossier particulier sont automatiquement régénérées ; vous pouvez donc restaurer les données même en cas de perte des données originales.

Ajouter listes du mirroring sélectif

① Veuillez sélectionner 'Activation' de la fonction Mirroring sélectif. ② Appuyez sur le bouton 'Ajouter', et déplacez-vous sur la page pour ajouter de nouvelles listes.

③ Sélectionnez un dossier à sauvegarder dans 'Chemin source', et un dossier dans lequel les contenus seront sauvegardées dans 'Chemin de destination'. ④ Appuyez sur le bouton 'Sauvegarder', et vous pouvez constater qu'une nouvelle liste a été ajoutée.

Éditeur listes du mirroring sélectif

Cochez le paramètre que vous souhaitez éditer, puis appuyez sur le bouton 'Editor'.

• Vous ne pouvez éditer qu'un paramètre à la fois.

Modifiez le 'Chemin source' et le 'Chemin de destination', appuyez sur le bouton 'Ok' ; vous pourrez vérifier que le paramètre a été modifié.

Supprimer listes du mirroring sélectif]

Cochez les paramètres que vous souhaitez supprimer.

• Vous pouvez supprimer plusieurs paramètres à la fois.

Appuyez sur le bouton 'Supprimer', et vous pourrez vérifier que les paramètres sélectionnés ont été supprimés

Utiliser le mirroring sélectif

Dans le cas où vous sauvegardez les données sur le LG Network Storage à travers SMB (Samba) et FTP, une modification dans le dossier source est reflétée identiquement dans le dossier destination; vous pouvez donc protéger doublement le dossier que vous avez sélectionné comme source.

• Pour maximiser l'effet du Mirroring sélectif, il est recommandé que les dossiers source et destination soient dans différents volumes respectivement. (Dans le cas où le volume est configuré soit en Disque individuel, soit RAID 1 + JBOD) Ex)

Dossier source volume1 / source

Dossier destination volume2 / destination

Restrictions

Les dossiers source et destination ne peuvent pas être un seul et même dossier. Un dossier source peut avoir 4 dossiers destination au maximum. Un dossier désigné comme source ne peut pas être désigné comme dossier de destination sous d'autres paramétrages. Un sous-dossier du dossier source ne peut pas être dossier destination. Un dossier désigné comme destination ne peut pas être désigné comme source sous d'autres paramétrages.

Gestion concernant l'alimentation

Vous pouvez gérer tous les paramétrages du LG Network Storage concernant l'alimentation (mode hibernation, alimentation de secours, mode économique d’énergie, arrêt du système).

Installer le mode hibernation

Ceci est la fonction qui permet de minimiser la consommation d’énergie en convertissant tous les disques durs installés au LG Network Storage en mode hibernation lorsqu’il y a pas de transfert de données pendant un certain moment. Quand les données sont lues ou écrites en mode hibernation, les disques durs du LG Network Storage sont reactivés selon l’ordre, et vous pouvez les utiliser normalement dans les 3-15 secondes suivantes.

• Il est recommandé de paramétrer le mode hibernation lorsque vous quittez fréquemment le poste durant l'utilisation, ou lorsque vous n'utilisez pas le NAS pendant longtemps.

① Cliquez sur le bouton 'Editor' pour installer le mode hibernation.

② Sélectionnez ‘Activer' pour installer le mode hibernation, ou ‘Désactiver' pour ne plus l'utiliser. Procédez à l'étape suivante lorsque vous avez sélectionné ‘Activer'.

③ Définissez la durée d'attente. ④ S'il n'y a peu de traffic de données pendant une durée de temps donnée, le LG Network Storage va entrer en mode hibernation. La durée du temps peut être paramétrée sur 10/30/60/120 minutes. ⑤ Cliquez sur 'Appliquer' pour affécter les valeurs définies sur le LG Network Storage. Cliquez sur 'Annuler' pour annuler les paramètres.

Paramétrage d'alimentation UPS

Un UPS d'external est efficace pour des interruptions soudaines de puissance. En reliant un UPS d'external au LG Network Storage, confirmez les actions de l'UPS.

① Cliquez sur le bouton d'Editor pour configurer l'UPS.

Synchronisier avec UPS	Déactiver
Type de Connexion de l'UPS	Déactiver
Condition de Fermeture lors de l'Echoc de Courant	Déactiver
Compartment de l'UPS après la Fermeture de LG-NAS	Déactiver

② Sélectionnez ‘Activer' pour activer l'UPS, ou ‘Désactiver' pour ne pas l'utiliser. Procédez à l'étape suivante lorsque vous avez sélectionné ‘Activer'.

• LG Network Storage ne supporte que les UPS USB du type APC.

Synchrotronier avec UPS	②	Activer Desactiver
Type de Connexion de l'UPS	③	Seulment l'USB et UPS peuvent être utilisés
Condition de Fermeture lors de l'Etchec de Courant	④	Fermer LG NAS après 5 Seconds de l'Etchec de Courant
		Fermer LG NAS lorsque l'UPS Signe "Batterie décharge"
Compartment de l'UPS après la Fermeture de LG-NAS	④	Actif Életric

Décide si vous allez fermer le LG Network Storage après une durée prédéterminée lorsque le courant externe est coupé soudainement, ou si vous allez fermer le LG Network Storage lorsque l'UPS manque de puissance.

• Dans le cas où vous désirez la fermeture du LG Network Storage selon l'état de puissance dans l'UPS, la durée avant la fermeture peut varier selon les types d'UPS.

④ Décidez de maintenir ou non la puissance UPS lors de la fermeture du LG Network Storage due à une coupure de courant inopinée. * Dans le cas où d'autres dispositifs sont connectés à l'UPS, laissez l'UPS actif sans le couper. ⑤ Cliquez sur ‘Appliquer' pour afficher les valeurs définies sur le LG Network Storage. Cliquez sur ‘Annuler' pour annuler les paramètres.

Activer / désactiver le mode économique d'énergie maximale

Le LG Network Storage diminue l'alimentation du disque dur tant que l'utilisateur ne s'en sert pas, et peut fonctionner avec le minimum de courant nécessaire. Vous pouvez sélectionner l'heure de la journée d'activation et de désactivation de cette fonction. Notez que toutes les opérations en cours seront annulées à l'heure d'activation du mode économie d'énergie.

• Le mode économique d'énergie ne s'active pas lorsque les fichiers sont en cours de transfert à travers le réseau ou quand le lecteur de disques Blu-Ray/DVD est en cours d'utilisation.

① Appuyez sur le bouton 'Editor' pour configurer à nouveau.

② Sélectionner 'Utiliser' pour activer, et 'Ne pas utiliser' pour désactiver. ③ Sélectionnez ‘utiliser' sur la fenêtre de programmation puis choisissez l'heure d'activation et de désactivation du mode économique d'énergie. Il faut que l'heure renseignée soit au moins 5 minutes plus tard que l'heure actuelle de la sélection. Par exemple, s'il est 12:00, l'heure d'activation du mode économique d'énergie sera après 12:05.

④ Appuyez sur le bouton 'Appliquer' pour sauvegarder les informations paramétrées. ⑤ À l'heure d'activation du mode économique d'énergie, le système se met automatiquement en ce mode et le message 'En cours d'opération...' s'affiche sur l'écran LCD.

Lorsque vous êtes complètement en mode économique d’énergie, le message ci-dessous s’affiche sur l’écran LCD. À ce stade, il est impossible de connecter un disque réseau, et aucune des fonctions supportées par le LG Network Storage n’est utilisable.

Vous pouvez mettre en mode économie d'énergie en utilisant le bouton sur la partie frontale.

Fermeture

Ceci est une fonction qui permet d’arrêter/redémarrer le LG Network Storage via le web, sans passer directement par le LG Network Storage.

① Redémarrer

• Cette fonctionnalité termine toutes les opérations en cours et relance le LG Network Storage.
• Une fenêtre Popup d'advertisement s'affiche lorsque vous cliquez sur le bouton, puis redémarre le système lorsque vous cliquez sur le bouton 'OK'.
• Il est impossible d'accéder au web durant le redémarrage.

2 Fermer

• Cette fonctionnalité termine toutes les opérations en cours et ferme le LG Network Storage.
• Une fenêtre pop-up d'avertissement s'affiche lorsque vous cliquez sur le bouton, puis ferme le système lorsque vous cliquez sur le bouton 'OK'.
• Il est impossible d'accéder au web à la fermeture.

Activer le système à distance

Lorsque le LG Network Storage est en mode économique d’énergie, vous pouvez l’activer à distance à travers l’Internet. L’écran qui s’affiche lorsque vous vous connectez sur l’Internet est légèrement différent de celui d’ouverture de session en mode normal, et seul l’administrateur peut activer le système en utilisant le mot de passe. Il faut environ 1 minute pour l’activation.

• Seule la connexion par l'intermédiaire de http est possible durant le mode économique d'énergie maximal.

Le système s'active automatiquement lorsque le mot de passe correct est entré.

Paramétrage de la langue

Vous sous-poucez choisissez la langue de base pour le menu web.

① Cliquez sur le bouton 'Editor' pour paramétrer la langue.

② Sélectionnez la langue souhaitée parmi le coréen, anglais, français, espagnol et allemand ; puis, appuyez sur le bouton ‘Appliquer’.

• La langue que vous avez sélectionnée est celle qui sera affichée lorsque l'utilisateur accède au web pour la première fois.
• Si vous avez sélectionné l'utilisation des cookies lors du paramétrage du navigateur, les informations de langue utilisée en dernier seront sauvegardées pour utiliser cette langue à la connexion suivante.
• Langue du client : Sélectionnez la langue qui est adaptée à l'environnement du client de l'utilisateur. (ex. : FTP disponible).

Pour utiliser de multiples langues, Sélectionnez l'unicode. Vous pouvez le sélectionner uniquement lorsque vous désignez le supporte.

Il permet de : gérer les firmwares (mise à jour, réinitialisation, sauvegarde/restauration des valeurs configurées) du LG Network Storage.

Mise à jour

Le système du LG Network Storage et le firmware de Blu-ray / DVD peuvent être téléchargés du site Web de produit, et utilisés pour la mise à jour. Les systèmes avec firewallnepertentpas lamisea jour.

Mise à Jour

Initialisation

Sauvegarde de Configuration

Info sur système

Veuillez installer le fichier téléchargeafin d'améliorer votre système

Catégorie	Information de Version	Dernière mise à jour
Système	0.9.9_1713	2009-08-03	Browse
			• Mise à jour
Lecteur de disque optique	T100	2009-08-03	• Browse
			• Mise à jour

Pour améliorer le système, d'abord veuillez vérifier si la version la plus récente est disponible pour votre système

Mise à niveau du système firmware

Vérifiez la connexion sur Internet et téléchargez le firmware de système pour le LG Network Storage.

http://www.lge.com

② Appuyez sur le bouton 'recherche' pour sélectionner le firmware système téléchargé sur le site web du produit.

③ Installez le firmware système sélectionné sur le LG Network Storage en appuyant sur le bouton 'mise à jour'. Vous pouvez vérifier l'état de mise à jour à travers le panneau LCD.

④ Le système redémarre automatiquement lorsque la mise à jour est terminée. La connexion sur le net est alors interrompue automatiquement, veuillez vous reconnecter.

Mise à jour de firmware du lecteur blu-ray / DVD

Vérifiez la connexion sur l'Internet et téléchargez le firmware système pour le lecteur Blu-ray / DVD incorporé au LG Network Storage.

http://www.lge.com

② Sélectionnez le firmware du lecteur Blu-ray / DVD télécharge à partir du site web. ③ Installez le firmware du lecteur Blu-ray / DVD sélectionné. ④ La version du firmware du lecteur Blu-ray / DVD installé sera indiquée lorsque l'installation est terminée.

• Pour la stabilité des données, une sauvegarde des données du LG Network Storage est fortement recommandée avant la mise à jour. L'installation dure entre 1 et quelques minutes. L'accès avancé des autres utilisateurs clients au LG Network Storage durant la mise à jour du firmware est interdit.

Réinitialisation

Fonction de réinitialisation du LG Network Storage. Cliquez sur le bouton 'Réinitialisation' pour réinitialiser le système.

• Il faut être attentif lors des modifications des paramétrages car toutes les informations et données sont effacées après la réinitialisation.
• La réinitialisation dure environ 10 minutes.

Sauvegarde de configuration

Ceci est une fonction qui sauvegarde/restaure les informations configurées du LG Network Storage d'un moment donné. Les paramètres réseau (nom d'hôte, adresse IP, groupe de travail), paramètres de l'heure (date/heure, NTP), paramètres du service de notification de courrier, administration partagée (utilisateur, groupe, sécurité dossier) et paramètres de service doivent être sauvegardés mais les données d'utilisateurs nécessitent une sauvegarde séparée.

Liste de Dossier Backup

Sauvegarder

Sauvegarder la configuration actuelle de l'utilisateur.

• Vous pouvez sauvegarder 5 fichiers de sauvegarde au maximum.

Restaurer

Choisir le fichier de sauvegarde ou l'heure de début pour la restauration. Cliquez sur le bouton 'Restaurer' et modifiez les valeurs de configuration.

[Sauvegardez les paramètres sur le PC et restaurez]

Ceci est une fonction qui permet de restaurer les valeurs en utilisant les fichiers sauvegardés dans le PC lorsqu'elles sont réinitialisées du à la réinitialisation du NAS.

[Sauvegardez les fichiers de configuration sur le PC]

Choisissez les fichiers de configuration à sauvegarder sur le PC et cliquez sur le bouton 'Sauvegarder' pour les sauvegarder sur le PC.

Restaurer NAS avec les paramètres sauvegardés sur le PC

Vous pouvez restaurer le paramétrage du NAS en utilisant les fichiers de configuration sauvegardés dans le PC.

1. Restaurer le paramétrage du LG Network Storage avec les fichiers de configuration sauvegardés dans le PC, puis sélectionnez les fichiers de configuration sauvegardés en utilisant le bouton 'Rechercher'.
2. Sélectionnez le fichier de configuration à restaurer et appuyez sur 'Restaurer' ; la configuration du NAS est modifiée en valeurs définies.

Gestion du partage du LG network storage

Cette fonction vous permet de créer des utilisateurs, groupes et dossiers ; elle permet donc de modifier les paramètres pour leur autorisation.

Utilisateur

Les utilisateurs actuellement enregistrés s'affichent, ainsi de nouveaux utilisateurs peuvent être créés; et les informations d'utilisateur enregistrées peuvent être modifiées ou supprimées.

Créer utilisateur

Cliquez sur le bouton 'Créer Utilisateur'. Entrez le nom d'utilisateur. Le nom d'utilisateur ne peut pas être dupliqué.

Créer Utilisateur

Information sur l'utilisateur

Entrez le mot de passe d'utilisateur. Entrez le nom d'utilisateur à nouveau pour confirmation. Entrez le nom de l'utilisateur. Vous pouvez ajouter la description de l'utilisateur. Entrez l'adresse du courrier électronique de l'utilisateur.

Tant que les paramétrages du serveur courrier sont corrects, le résultat de l'enregistrement sera envoyé vers l'adresse du courrier électronique entrée.

Référez-vous au pour plus de détails sur le paramétrage des serveurs courrier.

Cliquez sur le nom d'utilisateur enregistré dans la liste des utilisateurs pour entrer en mode édition. Toutes les informations d'utilisateur, à l'exception du nom d'utilisateur, peuvent être modifiées.

Liste des Utilisateurs Inscrits

Groupe

Les groupes actuellement enregistrés sont affichés. Les groupes peuvent être créés ou supprimés comme les utilisateurs enregistrés dans les groupes.

Créer un nouveau groupe

Cliquez sur le bouton Créer Nouveau Groupe'. Entrez le nom du groupe.

Créer un nouveau Groupe

• Choix du Membre du Groupe

③ Entrez la description du groupe. ④ Cochez l'utilisateur à ajouter dans le groupe. Pour supprimer un utilisateur du groupe, déselectionnez l'utilisateur en cliquant à nouveau sur la case à cocher. ⑤ Lorsque la sélection d'utilisateurs est terminée, cliquez sur le bouton 'Sauvegarder' pour créer le groupe.

Cliquez sur le lien 'Nom de groupe' dans la liste des groupes enregistrés, et vous pouvez modifier les attributs de groupe.

Dossier

Les dossiers actuellement enregistrés sont affichés. Vous pouvez créer/modifier/supprimer les dossiers pour le partage des fichiers, et paramétrer l'autorisation d'accès au dossier général.

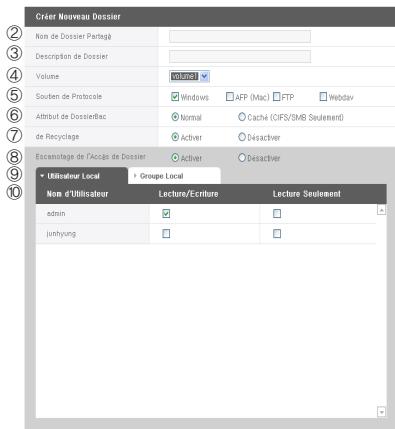

Créer un nouveau dossier

Cliquez sur le bouton 'Ajouter dossier'. Entrez le nom du dossier partagé.

Créer Nouveau Dossier

Entrez la description du dossier. Dans le cas où plusieurs volumes sont configurés, sélectionnez-en un dans lequel le dossier sera généré. Choisissez d'autoriser ou non le partage des fichiers à travers les protocoles SMB, AFP, ou WebDAV.

• Windows: active l'accès au dossier à travers le protocole SMB dans Windows / Mac / Unix. Référez-vous au chapitre 6 pour le mode de connexion détaillé.
• AFP (Mac) : active l'accès au dossier à travers AFP sur Client Mac.
• FTP: active l'accès au dossier à travers FTP.
• Webdav: active l'accès aux dossiers par l'intermédiaire du client Webdav.

6) Vous pouvez faire en sorte que les fichiers actuellement en partage ne soient pas affichés lors de la recherche du réseau.

• Dans le cas où vous avez besoin de l'option 'Cacher', il est impossible de partager le dossier avec les protocoles AFP/FTP/Webdav. Créer une Corbeille dans le dossier.

Lorsque vous supprimez des données pendant que la corbeille est active, toutes les données supprimées vont au dossier 'corbeille' qui se trouve dans le dossier partagé.

Choisissez ou non la restriction d'accès au dossier. Dans le cas où 'Ne pas utiliser' est coché, la connexion/utilisation est autorisée à tous les utilisateurs sans restriction. Vous pouvez sélectionner les utilisateurs/groups qui sont utilisent le dossier. Les utilisateurs non sélectionnés ne peuvent pas accéder au dossier.

• Lorsque le domaine 'Répertoire Actif' dans le menu Groupe de travail qui se trouve sous Rèseau à gauche est active, les utilisateurs et groupes du domaine sont affichés en supplément.

En cliquant sur le nom d'un dossier de la liste des dossiers enregistrés, vous pouvez modifier toutes les informations du dossier sélectionné.

Liste de Dossiers Inscrits

Blu-Ray/dvd

Vous pouvez sauvegarder les données du disque dur du LG Network Storage sur des disques optiques en utilisant le disque Blu-Ray/DVD incorporé.

De plus, une sauvegarde supplémentaire des données par l'intermédiaire du lecteur Blu-Ray rend la gestion des données plus sûre et plus efficace.

Graver

Ceci est une fonction qui permet de graver les données du LG Network Storage sur des disques optiques.

Graver disques

Vous pouvez graver les données du LG Network Storage sur des disques.

Fonctions des boutons

: Aller vers le dossier supérieur

Rafraîchir le dossier actuel

Les fichiers ou dossiers sélectionnés dans la fenêtre de gauche sont envoyés à la fenêtre de droite pour constituer une liste à enregistrer.

Supprimer les fichiers ou dossiers de la liste constitue pour enregistrer de la fenêtre de droite.

Envoyez le dossier ou fichier sélectionné vers le réseau de destination.

② Lorsque vous sélectionnez un dossier ou fichier à enregistrer et l'envoyez sur le côté droit, une liste de données de configuration s'affiche.

③ Entrez le nom du disque dans la fenêtre "Nom du Disque".

④ Cliquez sur le bouton → Rafraîchir et vérifiez que vous pouvez graver sur des disques comme indiqué dans la boîte d'état du disque.

Graver un disque

/volume1/

Non

LOG_DUMP M NC1 NSI Manual

S7090 trashbox

Talle Heure

7 Directoire 0 Dossier 0

Capacité27.72M/651.62M

Nom de Disque M01SC

Disque vide

Non LOG_DUMP 124K 2009/08/4 14:23:35 □Muaal 1.87M2009/08/4143957 NC1 160K 2009/08/4 14:56:30 NSI Manual 45.53M 2009/08/4 14:29:59 □nas 76.37M2009/08/414:40:24 system 302.5TM 2009/08/414:40:39 □traashbox108K2009/08/4145630

7 Dossier 0 Dossier 427.72M

Rafaeler

Crawer

⑤ Appuyez sur le bouton Graver, et le processus de gravure commence. Une barre de progrès sera affichée accompagnant le processus. Pour annuler le processus, cliquez sur le bouton 'Annuler' qui s'affiche avec la barre de progrès.

⑥ Lorsque la gravure est terminée, le plateau s'ouvre et vous pouvez retirer le disque.

Dlna(digital living network alliance)

La DLNA qui veut dire Digital Living Network Alliance est une fonction qui permet de partager des données multimédia telles que musiques, films et images qui se trouvent dans d'autres dispositifs en se connectant sur les dispositifs tels que PCs, disques durs, et téléviseurs numériques à travers le réseau. La DLNA peut être divisée en deux parties : Serveur Multimédia Numérique (DMS) qui fournit des données d'images, musiques et films ; et Lecteur multimédia numérique (DMP) qui lit ces données. Pour exploiter la DLNA, il faut utiliser les appareils certifiés DLNA. Cet appareil respecte la fonction Digital Media Server (DMS) parmi les fonctions DLNA standard.

Veuillez suivre les instructions suivantes pour activer ou désactiver la DLNA.

① Ouvrez la DLNA sur la page web. (2) La DLNA actuelle s'affiche en haut. Sélectionnez 'Utiliser' pour activer le Media Server (DMS).

③ Le chemin source signifie le réseau dans lequel les données multimédia sont sauvegardées. Il est nécessaire de sélectionner le réseau dans lequel les données seront sauvegardées pour utiliser des données multimédia avec la DLNA. Le service par l'intermédiaire des dispositifs DLNA ne sera fourni que pour les dossiers du chemin source de la DLNA sélectionnée. ④ Appuyez sur le bouton 'Appliquer' en cas d'activation. Puis en cas de désactivation, sélectionnez 'Ne pas utiliser' et appuyez sur le bouton 'Appliquer'.

[Sauvegarder des données sur le chemin source]

Vous pouvez dire, écrire et partager les données multimédia du LG Network Storage à travers le réseau.

Lancez l'Internet Explorer. Copiez les fichiers multimédia dans service\DLNA.

Ne supprimez pas le chemin source défini (par défaut : \service\DLNA). Cela peut interrompre le partage des données multimédia. Utilisez les formats de fichiers supportés. Les données multimédia peuvent être lues incorrectement si leur format n'est pas supporté. Quant aux formats qui ne sont pas supportés par DMP (ex: TV), il se peut qu'ils ne soient pas correctement affichés même si ils sont supportés par LG Network Storage.

En cas d'exploitation de la DLNA en utilisant un PC ayant le microsoft® WINDOWS7®

Allez dans Panneau de configuration > Matériel et son > Ajouter des dispositifs.. Lorsque le LG Network Storage est trouvé, cliquez sur Suivant pour reconnaître le dispositif. ③ Exécuter le Windows Media Center ou Windows Media Player. ④ Choisissez LG Media Server dans la librairie pour voir les données sauvegardées dans le LG Network Storage.

• Référez-vous à la fonction d'aide de Windows Media® Player 11 pour des informations plus détaillées sur l'utilisation de Windows Media® Player 11.
• Selon les PC, il existe des cas où les logiciels de serveur DNLA originaux sont installés. Référez-vous au guide utilisateur de votre PC pour plus d'informations.

[Lire les contenus du serveur DLNA sur PS3TM]

Lorsque vous activez le PS3™, le serveur DLNA qui se trouve dans le même réseau est détecté automatiquement et son icône s'affiche : (images) / (musiques) / (films).

① Sélectionnez l'icône du serveur DLNA sur lequel se connecter parmi (images) / (musiques) / (films) du menu d'accueil. Tous les dossiers utilisables et les fichiers qui peuvent être lus sur le PS3™ sont affichés.

② Sélectionnez le fichier à lire.

• Référez-vous au (Paramétrage) > (Paramétrage du réseau) > (Paramétrage de la connexion sur Internet) pour plus d'informations.
• Lorsque vous avez changé de méthode de distribution d'adresse IP de l'AutoIP au DHCP sur le réseau utilisé, veuillez rechercher à nouveau le serveur DLNA dans (Recherche des serveurs média).
• L'icône du serveur DLNA s'affiche uniquement lorsque la [connexion du serveur média] sous (Paramétrage) > (Paramétrage du réseau) est activée.
• Les noms de dossiers affichés varient selon les serveurs DLNA. La valeur par défaut est LG-NAS.
• Il se peut que certains fichiers ne puissent être lus, ou certaines opérations pendant la lecture soient limitées selon le type d'appareil utilisé.
• Il est impossible de dire les contenus dont les droits sont réservés.
• Parfois, vous avez des noms de fichier avec “*” parmi ceux qui sont sauvegardés dans un serveur qui ne répond pas à la DNLA. Il se peut que ces fichiers ne puissent pas être lus par le PS3™; ou il se peut qu'ils puissent être lus par le PS3™ et pas par d'autres dispositifs.

[Rechercher serveurs DLNA manuellement au PS3TM]

Vous pouvez rechercher à nouveau des serveurs DLNA dans le même réseau. Utilisez cette fonction lorsque le service DLNA n'est pas détecté après avoir activé le PS3TM.

Sélectionnez (Recherche serveurs media) au (images) / (musiques) / (films). Le résultat de la recherche s'affiche ; retournez au menu d'accueil et la liste des serveurs DLNA auxquels vous pouvez vous connecter s'affiche.

Note

(Telecommande serveurs media) s'affiche uniquement lorsque la [Connexion sur serveurs media] est active dans (Paramétrage du réseau) sous (Paramétrage).

[Dans le cas où vous utilisez la DLNA avec un cadre d'images numériques]

① Activez la fonction de la DLNA sur le LG Network Storage. ② Effectuez la première installation du disque en vous référant au guide utilisateur du Cadre d'images numériques. ③ Recherchez le LG Network Storage sur le réseau en utilisant la fonction de recherche du Cadre d'images numériques. ④ Paramétrez la connexion du LG Network Storage sur Cadre d'images numériques. ⑤ Vous pouvez voir les images du Cadre d'images numériques.

• Référez-vous au guide utilisateur du Cadre d'images numériques pour plus d'informations sur les formats d'images et fichiers supportés / méthode d'accès et de lecture des images.
• Référez-vous au guide utilisateur du DMA du Cadre d'images numériques pour plus d'informations sur paramétrage de connexion entre le Cadre d'images numériques et le LG Network Storage.

Dans le cas où les dispositifs AV sont utilisés par la DLNA

Activez la fonction de la DLNA connectée à travers le réseau pour utiliser des contenus. Les modes de paramétrage varient selon les dispositifs connectés. Référez-vous au guide utilisateur de votre dispositif connecté pour plus d'informations.

Serveur du réseau

Ceci est une fonction qui permet de paramétrer l'accès au LG Network Storage par l'intermédiaire de FTP/FTPS et AFP.

• Pour utiliser un routeur, le paramétrage du routeur doit être modifié. Veuillez vous référer au port forwarding du paramétrage de DMZ dans le manuel du routeur.

FTP (protocole de transfert de fichiers, file transfer protocol ou FTP)

Un FTP facilite l'accès au LG Network Storage sur l'Internet.

Pour disposer du service FTP, il faut qu'il soit activé. Ensuite, veuillez suivre les instructions suivantes. Les affichages Windows sont pris comme références ici ; le mode opératoire est identique pour d'autres systèmes d'exploitation.

Utilisez le programme de connexion FTP, ou ouvrez le navigateur et entrez 'ftp://adresse IP: numéro de port' dans la barre d'adresse. Référez-vous au chapitre ou au chapitre lorsque vous ne connaissiez pas l'adresse IP. Le numéro de port peut être modifié par une valeur sélectionnée par l'utilisateur. La valeur par défaut du port FTP est 21. Lorsque vous utilisez la valeur par défaut (21), vous pouvez vous connecter même en omettant la valeur par défaut (21).

• Avec le service DDNS proposé par LG Network Storage, il est possible de vous connecter en utilisant 'ftp://mname.lgnas.com: numéro de port' à la place d'une adresse IP. Référez-vous au paragraphe 'Connexion à distance au système' pour plus de détails.
• Dans le cas où vous utilisez le numéro de port 21 qui est la valeur par défaut, vous pouvez omettre le numéro de port et vous connecter en utilisant ftp:// adresse IP ou ftp:// myname. lgnas. com.

② Entrez le nom d'utilisateur et le mot de passe, puis ouvrez une session.

③ Les dossiers partagés s'affichent. Vous pouvez : gérer les dossiers et fichiers avec un glisser/déposer ; il est également possible de modifier le nom ou de le supprimer. Selon l'environnement du réseau, il se peut que l'opération du serveur FTP sur le réseau local soit interdite par le firewall. Lorsque vous avez un problème d'accès au FTP, il est recommandé de vous référer au manuel du routeur IP ou de demander l'aide de l'administrateur.

• Le LG Network Storage supporte le FTPS qui renforce la sécurité du FTP existant pour protéger les données de l'utilisateur qui se déplace sur le net. Pour utiliser le FTPS, il faut utiliser un programme de connexion du FTP qui supporte le FTPS. Les programmes de navigation supportés par Windows ne supportent pas le FTPS. Le FTPS est généralement supporté par les programmes de connexion FTP. Référez-vous au guide utilisateur du programme de connexion concerné pour un manuel détaillé. (FileZilla, le programme de connexion gratuite représentatif, ne permet pas la connexion sur le LG Network Storage avec le FTPS)

AFP (apple filing protocol)

L'AFP est une fonctionnalité similaire à celle du partage de fichiers sous Windows.

• L'AFP n'est disponible qu'à l'intérieur du réseau sur lequel est branché le LG Network Storage mais pas sur les réseaux externes, à moins de changer la configuration réseau (à cause du firewall et autres restrictions).
• Il n'y a pas de raison particulière pour lesquelles le partage de fichiers Windows est conseillé, en effet Mac OS X supporte le partage de fichiers Windows.

Imprimante réseau

L'imprimante réseau peut être utilisée en connectant la prise USB de l'imprimante au LG Network Storage.

Sélectionner Service -> Imprimante Réseau à partir du menu web administrateur. Cocher “Activer” et cliquer sur le bouton « Appliquer ».

Dans le menu web, aller sur « Activer » pour connecter une imprimante réseau, une icône d'imprimante LG Network Storage apparaît ensuite.

② En double-cliquant sur l'icône, vous pouvez voir la progression de l'installation du pilote d'imprimante. Pour les problèmes relatifs à l'installation, veuillez vous référer au manuel de l'imprimante. ③ Si l'installation ne s'est pas déroulée avec succès, utilisez le service d'imprimantes réseaux.

Cliquez sur "Go" -> Utilitaires dans la barre d'outils.

Cliquez sur Utilitaire de Configuration d'Imprimante.

③ Cliquez sur Ajouter.

④ Maintenez la touche Alt enfoncée tout en cliquant sur Plus d'Imprimantes.

⑤ Dans la fenêtre pop-up :

i. Sélectionnez Avancé.

ii. Sélectionnez Imprimante Windows via SAMBA.

iii. Entrez l'URI de l'imprimante. La forme du nom à rentrer est smb://LG Network Storage IP/imprimante. Le nom de l'imprimante peut être trouvé dans le menu Configuration des Périphériques, page Imprimantes USB.

iv. Dans modèle d'imprimante, sélectionnez Générique. v. Cliquez sur Ajouter.

• En appuyant sur la touche Alt tout en cliquant sur Plus d'imprimantes, une liste d'imprimantes s'affiche. Il n'y a pas d'autre option.

vi. L'imprimante apparait dans la liste des imprimantes. L'imprimante est maintenant prête à l'emploi.

• Les utilisateurs Linux doivent consulter le manuel de leur Système d'exploitation, ou s'adresser à la société qui fournit l'imprimante.

L'utilisation des services iTunes et la création de fichiers musicaux stockés sur le LG Network Storage est possible en utilisant les programmes iTunes pour PC ou Mac. La capacité de stockage n'est pas modifiée car le transfert de la musique s'effectue par streaming.

Pour l'utilisation, appuyez sur « Activer » dans Service de Streaming iTunes. Configurez la fréquence de mise à jour de la bibliothèque musicale.

• Mise à jour forcée (manuelle) : activée une seule fois lorsque le service de Streaming est démarré. Les mises à jour manuelles sont recommandées car créer un fichier musical prend du temps.
• Toutes les 5 minutes (auto): toutes les 5 minutes, la liste des fichiers musicaux est mise à jour. Si des listes sont mises à jour, le programme client doit être redémarré.
• ée est recommandée à moins que les fichiers musicaux ne soient mis à jour fréquemment.

Le service Machine à remonter le temps est une fonction de sauvegarde automatique incorporée au système d'exploitation MAC OS X, qui permet de maintenir dans le LG Network Storage des copies des derniers états des données MAC.

Ce service est supporté par la version 10.5 (Leopard) ou plus de Mac OS X.

Paramétrage du web

Entrez le nom de l'hôte.

Allez sur 'Paramétrage de l'environnement du système' → 'Partage', puis appuyez sur le bouton 'Editor'. Vous connaîtrez le nom de l'hôte local. Enlevez '.local', et cela vous donnera sera le nom de l'hôte.

Entrez l'adresse MAC.

Allez sur 'Programmes d'application' → "Utilitaires" → "Terminal", puis utilisez les commandes "ifconfig" pour vérifier l'adresse MAC. Entrez l'adresse 'ether' dans la rubrique en0.

Sélectionnez ‘Utiliser’, puis appuyez sur le bouton ‘Appliquer’.

Appuyez sur 'Aller vers' -> 'Connecter sur serveur' et entrez "afp://LG Network Storage adresse IP". Appuyez ensuite sur le bouton 'Connecter'. * Parmi les paramètres du serveur réseau, il faut que la fonction AFP soit activée au préalable.

Lorsque la fenêtre d'ouverture de session s'affiche, entrez le nom d'utilisateur et le mot de passe et appuyez sur le bouton 'Connector'. Entrez 'admin' à la place du nom d'utilisateur, et son mot de passe.

③ Lorsque la fenêtre d'ouverture de sélection du volume monté s'affiche, sélectionnez 'Time machine' et appuyez sur 'OK'.

④ Ouvrez Time Machine sous 'Paramètres de l'environnement'. Appuyez sur 'Changer disques...'. Sélectionnez "Timemachine" du LG Network Storage et appuyez sur 'Utiliser pour la sauvegarde'

⑤ Répétez la procédure 2 fois lorsque la fenêtre d'ouverture de session s'affiche, et la Time Machine sera activée pour commencer la sauvegarde sur le LG Network Storage.

Ceci est une fonction qui permet d'utiliser le lecteur Blu-Ray/DVD du LG Network Storage comme lecteur CD. Le service LG Network Storage iSCSI peut être exploité et connecté par plusieurs utilisateurs.

Installation d'iscsi initiator

Le programme Initiator doit être installé sur le PC pour utiliser l'iSCSI.

A. installer le programme initiateur sur un PC windows

Si votre système d'exploitation est Windows XP, téléchargez le programme d'installation sur le site web de Microsoft ci-dessous et installez-le. Vous pouvez également installer l'initiateur au "LG Network Storage PC Software Installer".

Lien

Pour Windows Vista, le programme initiateur est installé dans le système

d'exploitation. Il n'est pas nécessaire d'installer autre chose.

B. installer le programme initiateur sur PC linux

Pour Linux, vous pouvez installer l'initiateur automatiquement sur le site web.

Entrez sudo apt-get install open-iscsi pour Linux Ubuntu pour pouvoir installer l'initiateur automatiquement, et entre yum install open-iscsi pour Fedora pour installer le programme initiateur automatique.

Lien

http://www.open-iscsi.org/

C. installer le programme initiateur sur PC mac

Installez le globalSAN iSCSI Initiator. Vous pouvez le télécharger sur la page web de "studio network solutions".

Lien

http://www.studionetworksolutions.com

Lancement du serveur

Cliquez sur 'Utiliser' sur la page web, puis appuyez sur le bouton 'Appliquer'. Lorsque l'iSCSI est activé, certaines fonctions telles que la gravure web seront restreintes.

A. connexion à un PC windows

Lancez iSCSI initiator.

Pour Windows Vista, sélectionnez iSCSI Initiator sous Panneau de configuration pour le lancer. Pour Windows XP, appuyez sur le bouton Démarrage, puis sélectionnez iSCSI Initiator dans la liste des programmes.

Si vous avez paramétré de sorte que l'on utilise la procédure d'autorisation (CHAP) sur l'écran du paramétrage du web, appuyez sur le bouton 'Secret' sur l'écran Général pour entrainer les informations nécessaires à l'autorisation.

Recherchez la cible iSCSI (LG Network Storage).

Sélectionnez l'onglet Découverte en haut du programme initiateur iSCSI. Appuyez ensuite sur le bouton 'Ajouter' en bas. Puis une nouvelle fenêtre 'Ajouter nouveau portail' comme dans la figure ci-dessous. Entrez-là l'adresse IP de la cible (LG Network Storage).

Si vous avez ajouté l'utilisation de la procédure d'autorisation (CHAP) sur l'écran de paramétrage du web, appuyez sur le bouton 'Avancé' de l'écran ci-dessus pour entrer les informations nécessaires à l'autorisation.

Ouvrez une session.

Sélectionnez l'onglet Cibles qui se trouve en haut du programme initiateur iSCSI. Si la procédure se poursuit correctement, l'initiateur iSCSI recherche la cible (LG Network Storage) et affiche ses informations dans la liste.

Choisissez le nom de la cible correspondante et appuyez sur 'Ouvrir une session...', puis sur 'OK' sur la fenêtre popup.

④ Vérifiez si la cible est correctement connectée comme ci-dessous. Vous pouvez le vérifier dans Administrateur de dispositifs - Lecteur DVD/CD-ROM. ⑤ Vous pouvez utiliser l'ODD incorporé dans NAS en utilisant des outils tel que CyberLink Power2Go.

⑥ Fermez la session après l'utilisation.

Sélectionnez l'onglet Cibles qui se trouve en haut du programme initiateur iSCSI. Puis appuyez sur 'Détails' qui se trouve en bas.

Choisissez le nom de cible correspondant et appuyez sur 'Fermer la session...

Il se peut qu'une fonction d'enregistrement incorporée à Windows Vista, mastered ou live file system, ne soit pas supportée à cause d'un problème de compatibilité entre iSCSI initiator et Windows Vista.

B. connexion à un PC linux

$ /etc/init.d/open-iscsi start

/etc/init.d/open-iscsi start

② Recherche la cible iSCSI (LG Network Storage). Si l'adresse IP du LG Network Storage (Cible) est 192.168.10.2, faites comme il suit.

$ iscsiadm -m discovery -t sendtargets -p 192.168.10.2

Lorsque la cible est trouvée, son nom est affiché après l'exécution de la commande ci-dessus. Voici un exemple.

192.168.10.2:3260.1 iqn.2009-01.com.lge: LG-NAS.123456

Ouvrez une session. Dans le cas où vous utilisez le nom de la cible ci-dessus, la commande d'ouverture de session est comme il suit.

$ iscsiadm --mode node --targetname ign.2009-01.com.lge:

LG-NAS.123456 --portal 192.168.10.2:3260 --login

Vérifiez si la cible est correctement connectée avec la commande ci-dessous.

$ cdrecord -scanbus

Vous pouvez utiliser l'ODD inséré dans NAS en utilisant des outils ODD tels que cdrecord.

Lien

Fermez la session après l'utilisation. La commande est comme suit.

$ iscsiadm --mode node --targetname ig.2009-01.com.lge:

LG-NAS.123456 --portal 192.168.10.2:3260 --logout

[Connexion lors d'utilisation d'autorisation CHAP]

Ouvrez "/etc/iscsi/iscsid.conf" qui est le fichier de paramétrage d'open-iscsi, puis paramétrez l'autorisation CHAP. Vous pouvez suivre les instructions ci-dessous (le mot de passe d'autorisation CHAP doit être identique à celui paramétré sur le service iSCSI de la page web LG Network Storage).

discovery. sendtargets. auth. authmethod = CHAP discovery. sendtargets. auth username = inAdmin discovery. sendtargets. auth. password = mot de passe sélectionné(Target Secret)

node. session. auth. authmethod = CHAP node. session. auth username = outAdmin node. session. auth. password = mot de passe sélectionné (Initiator Secret)

Lancez l'open-iscsi initiator. $ /etc/init.d/open-iscsi start

Redémarrez si l'open-iscsi est déjà en fonctionnement. $ /etc/init.d/open-iscsi restart

Recommencez les étapes décrites ci-dessus.

Lien

http://www.cyberciti.biz/faq/howto-setup-debian-ubuntu-linux-iscsi-initiator/print/ http://manpages.ubuntu.com/manpages/hardy/man8/iscsiadm.8.html http://wiki.debian.org/iSCSI/open-iscsi

C. connexion à un PC mac

Lancez iSCSI initiator. Lnc

System Preferences -> globalSAN iSCSI

Recherche la cible iSCSI (LG Network Storage). Si l'adresse IP du LG Network Storage (Cible) est 192.168.10.2, procède comme il suit.

Allez dans globalSAN iSCSI -> Portails puis appuyez sur "+". Entrez 192.168.10.2 et appuyez sur 'OK'.

Si vous avez ajouté l'utilisation de la procédure d'autorisation (CHAP) sur l'écran du paramétrage du web, appuyez sur le bouton 'Avancé' de l'écran ci-dessus pour entrer les informations nécessaires pour l'autorisation.

Ouvrez une session.

Allez sur globalSAN iSCSI -> Cibles pour désigner le nom de la cible correspondante, puis appuyez sur "Ouvrir une session...". Appuyez ensuite sur 'Connecter' dans la fenêtre popup.

Vérifiez si la cible est correctement connectée comme ci-dessous.

Allez dans Utilities -> System Profiler, "iSCSI" apparait dans Interconnect de "Graver Disques"

Vous pouvez utiliser l'ODD incorporé dans NAS en utilisant des outils ODD tels que Disk Utility/Finder, etc.

Fermez la session après l'utilisation.

Allez dans globalSAN iSCSI -> Cibles pour désigner le nom de la cible correspondante, puis appuyez sur "Fermer une session...". Appuyez ensuite sur 'Déconnecter' dans la fenêtre popup.

La fonction de connexion au réseau du lecteur Blu-Ray/DVD du LG Network Storage peut être utilisée par tous les utilisateurs ayant passé la procédure normale d'ouverture de session ; ainsi, soyez attentif pour ne pas déranger des opérations d'autres utilisateurs. Si un autre utilisateur est en train d'enregistrer des données en utilisant le lecteur de disques Blu-Ray/DVD du LG Network Storage, soyez attentif lorsque vous ouvrez le plateau car cela peut causer des erreurs à l'enregistrement.

De plus, lors de l'écriture/lecture via la connexion du disque réseau sur le disque dur du LG Network Storage, de nombreuses données sont déjà en cours de transfert sur le réseau, engendrant quelques dérangements dans le transfert des données via la connexion iSCSI. Par conséquent, il est possible que vous ne puissiez pas Brokerir la vitesse maximale d'écriture/lecture de chaque disque, et il se peut que l'ODD iSCSI ne fonctionne pas correctement lorsque vous connectez un ODD externe.

Lien

http://www.studionetworksolutions.com

Torrent est un programme du partage de fichiers P2P qui permet de télécharger des fichiers dans de multiples endroits. Comme il ne dispose pas de fonction de recherche, trouvez d'abord un fichier .torrent du fichier à télécharger, puis enregistrez-le dans le programme torrent pour télécharger le fichier.

Pour vous servir de la fonction torrent, il faut mettre la rubrique 'torrent' du menu Service en utilisation. Ouvrez la fenêtre de gestion du programme torrent en appuyant sur Iicone Torrent en haut.

LG Network Storage

WebDAV

Tomorrow

Vue Dossier

① Appuyez sur l'icône Ouvrir. ② Sur la fenêtre popup:

i. Cliquez sur Rechercher, puis sélectionnez le fichier.torrent préalablement téléchargé. ii. Ou entrez l'itinéraire du fichier.torrent dans "ou entrez une URL".

Le fichier téléchargé se trouve sous [Référer la rubrique Utiliser comme le dossier réseau du LG Network Storage] \service\Torrent dans le dossier réseau.

① Ouvrir: Enregistrer le fichier .torrent du fichier à télécharger. ② Supprimer : Supprimer le fichier sélectionné de la liste. Le fichier lui-même n'est pas supprimé. ③ Supprimer données : Supprimer le fichier sélectionné de la liste. Le fichier lui-même est également supprimé. ④ Pause : Arrêter temporairement le téléchargement du fichier sélectionné. ⑤ Reprendre : Recommencer le téléchargement du fichier sélectionné interrompu.

⑥ Pause tout : Arrêter temporairement le téléchargement de tous les fichiers. ⑦ Reprendre tout : Recommencer le téléchargement de tous les fichiers interrompu. Filtre : Afficher ou non la rubrique Filtre. ⑨ Inspector : Afficher ou non les informations du fichier sélectionné.

Paramétrer

Cliquez sur icône du paramétrage. (2) Paramétrez le port à utiliser, limite de la vitesse de transfert, etc. après avoir sélectionné Préférences.

Paramétrage de synchronisation USB

Cette fonction permet de transférer les données entre périphériques USB, cartes mémoire ou dispositifs e-SATA externes et le LG Network Storage.

*Note: Certains dispositifs nécessitent un adaptateur (Veuillez vous référer au site web, http://www.lge.com pour avoir la liste des cartes mémoires compatibles. L'utilisation des dispositifs incompatibles peut causer des malfunctions du LG Network Storage).

Périphériques USB & cartes mémoire

Les données des périphériques USB et des cartes mémoires peuvent être sauvegardées avec le LG Network Storage. Un processus séparé peut être créé pour chacun des périphériques USB. Vous pouvez exécuter une tâche en utilisant le nom d'utilisateur de périphérique USB, dossier cible, informations sur la méthode de sauvegarde et informations sur le cycle de sauvegarde.

Listes des USB actuels

La liste des périphériques USB et des cartes mémoires sur le LG Network Storage s'affiche.

Connectez un USB ou un dispositif mémoire au LG Network Storage.

• Il y a deux ports USB au dos du LG Network Storage, tandis qu'il y a un port USB et un emplacement de carte mémoire sur la face avant.

Rafraîchir la liste à répertorier.

USB1, USB2, USB3 et carte mémoire sont affichés selon l'ordre d'installation.

③ Sélectionnez le dispositif à sauvegarder et cliquez sur le bouton 'Ajouter'.

Les options de paramétrage de sauvegarde sont affichées.

Créer Nouvel Programme de Sauvegarde Sauvegarder Annuler

⑤ Sauvegardez le nom de la tâche. (généré automatiquement) ⑥ Entrez la description de la tâche. ⑦ Le nom d'utilisateur propre au dispositif sélectionné s'affiche. Un nom d'utilisateur propre est généré automatiquement à partir des informations du fabricant et du produit, etc. ⑧ Sélectionnez le dossier de destination sur lequel sauvegarder. Un dossier de base se génère automatiquement lors de la sélection du dispositif. Vous pouvez également sélectionner un dossier particulier. 9 Chaque fois qu'un dispositif USB est installé, l'appareil le reconnaît automatiquement et effectue la sauvegarde selon les paramètres sélectionnés. Par conséquent, il n'est pas nécessaire de manipuler les boutons, tout comme lors de la sauvegarde One Touch. Dans le cas où vous n'avez pas sélectionné la synchronisation USB automatique, une fois que le périphérique USB est reconnu, le message demandant si vous pouvez sauvegarder s'affiche sur l'écran LCD avec une sonnerie; l'appareil commence la sauvegarde en utilisant les informations paramétrées via le web lorsque vous appuyez sur le bouton SET. ⑩ Choisissez la méthode de sauvegarde.

• Incrémentale: effectue la sauvegarde uniquement sur les informations ajoutées depuis la dernière sauvegarde.
• En entier: effectue la sauvegarde sur tous les fichiers source.

L'appareil effectue la sauvegarde en générant les dossiers selon les dates de sauvegarde. Référez-vous au paragraphe [Sauvegarde Incrémentale et sauvegarde en entier] du chapitre suivant pour plus de détails.

La liste des tâches courantes est indiquée, créée, supprimée, éditée, synchronisée sont possibles.

Clique sur le bouton de 'Créer' pour qu'une nouvelle tâche soit créée.

• Sélectionnez le nom de la tâche, puis cliquez sur le bouton 'Supprimer'. La tâche est supprimée.

Si le nom de tâche sur la liste est cliqué sur, l'édition est possible.

Le LG Network Storage supporte, pour la sauvegarde des données des mémoires amovibles, la sauvegarde incrémentale et la sauvegarde en entier. Les répertoires où les données des mémoires amovibles sont sauvegardées sont les dossiers désignés par l'utilisateur et le dossier Dernière sauvegarde.

• Incrémentale: Toutes les données des mémoires amovibles désignés sont sauvegardées dans le dossier Dernière Sauvegarde. Dans le dossier que l'utilisateur a désigné, seules les données ajoutées en comparaison avec le dossier Dernière Sauvegarde seront sauvegardées.
• En entier: effectuer la sauvegarde sur tous les fichiers source. Différent de la sauvegarde incrémentale, la sauvegarde en entier met toutes les données sauvegardées dans le dossier désigné par l'utilisateur. (Les données ne sont pas sauvegardées séparément dans le dossier Dernière sauvegarde)

Voici un exemple de sauvegarde incrémentale et sauvegarde en entier. À la première sauvegarde (1er janvier 2009), les fichiers suivants sont dans le dispositif USB.

a. txt b. txt c. txt

Dans ce cas, si vous procédez avec la méthode incrémentale, un dossier à la date de sauvegarde sera généré et les fichiers ci-dessus seront sauvegardés. En même temps, le dossier Dernière sauvegarde est généré pour sauvegarder tous les fichiers qui se trouvent actuellement dans le dispositif USB. La structure de dossiers du système est comme il suit.

-- USB_LG_XTICK
| -- 20090101
| | -- a.txt
| | -- b.txt
| | -- c.txt
-- lastbackup
| -- a.txt
| -- b.txt
| -- c.txt

À la deuxième sauvegarde (2 janvier 2009), les fichiers a. txt et b. txt sont supprimés, et les fichiers d. txt et e. txt sont ajoutés. À ce moment-là, les fichiers suivants sont dans le dispositif USB.

c.txt d.txt e.txt

Un dossier à la date de sauvegarde est généré également à la deuxième sauvegarde, et uniquement les fichiers ajoutés ou modifiés sont sauvegardés dedans. Dans le cas précédent, seuls les fichiers d. txt et e. txt sont sauvegardés. Le dossier Dernière sauvegarde sera rempli des fichiers qui sont actuellement dans le dispositif USB.

-- USB_LG_XTICK
| -- 20090101
| | -- a.txt
| | -- b.txt
| `-- c.txt
| -- 20090102
| | -- d.txt
| `-- e.txt
`-- lastbackup
| -- c.txt
| -- d.txt
`-- e.txt

À la troisième sauvegarde (3 janvier 2009), on ouvre le fichier e. txt, modifie le contenu et le sauvegarde. Dans ce cas, seul le fichier e. txt est sauvegardé dans le nouveau dossier. Les fichiers c. txt, d. txt et e. txt qui se trouvent actuellement dans le dispositif USB sont sauvegardés en tant que tels dans le dossier Dernière sauvegarde.

-- USB_LG_XTICK
| -- 20090101
| | -- a.txt
| | -- b.txt
| | -- c.txt
| -- 20090102
| | -- d.txt
| | -- e.txt
| -- 20090103
| | -- e.txt
| -- lastbackup
| -- c.txt
| -- d.txt
| -- e.txt

Si vous avez sélectionné la méthode Sauvegarde en entier pour la troisième sauvegarde, l'état après la troisième sauvegarde sera comme il suit.

-- USB_LG_XTICK
| -- 20090101
| | -- a.txt
| | -- b.txt
| | -- c.txt
| -- 20090102
| | -- c.txt
| | -- d.txt
| | -- e.txt
-- 20090103
| -- c.txt
| -- d.txt
| -- e.txt

Voir les informations du LG network storage

Ceci montre le réseau, volume, état des dispositifs du LG Network Storage, informations sur le log du système, de la connexion, et de l'auto-diagnostique.

Etat

Cette fonction affiche l'état des dispositifs du LG Network Storage tels que réseau et volume. Dans le cas où vous avez besoin de plus d'informations détaillées ou de modifications, vous pouvez vous déplacer vers les sites web correspondant en cliquant sur les icônes en bas.

1	2	3	4	5	6	7
Résèu	Volume	Disque Dur	Bi- Ray	USB	e-SATA	Statut d'accès
Adresse MAC		00:E:6:31:F:16:69
Adresse IP		192.168.1.120
Masque de Sous-réseau		255.255.255.0
Adresse de Passerelle par Défaut		192.168.1.1
Adresse de Serveur DNS (Prinaire)		156.147.32.235
Adresse de Serveur DNS (Secondaire)		156.147.32.238
Taille de Trame Ethernet		1500
Rapidité de Connexion		100 Mbps (full duplex)
Paquetis Reus		342372
Reus avec Erreurs		0
Paquetis Transmis		108311
Paquetis Transmis avec Erreurs		0

Menu réseau

Vous pouvez voir les informations telles que l'adresse MAC, IP, masque sous-réseau, passerelle de base, serveur DNS, taille des paquets de transmission Ethernet, vitesse, vitesse du lien, etc. La liste des volumes configurés et les quantités utilisées/état RAID etc. sont affichés.

No	Nom	RAID	Etat	Capacité
1	volume1	220G	active	1%
2	volume2	220G	active	1%

Menu volume

③ Les informations de tous les disques durs installés au LG Network Storage sont affichées selon la localisation des disques durs.

Réseau	Volume	Dlique Dur	Blu-ray	USB	GATA	Statut d'accès
Nombre de Dlique Dur	Vendeur	Nombre de Modèle		Etat	Capacité
B1	Hitachi	HDT7210SSLA380		active	233 GB
B2	Hitachi	HDT7210SSLA380		active	233 GB

④ Les informations du lecteur Blu-ray/DVD installé au LG Network Storage sont affichées.

Réséau	Volume	Disque Dur	EU-ray	USB	e-GATA	Statut d'acès
Vendeur	Modèle
HL-DT-ST	BD-RIE BH10N530

Menu du Gravage de Rhû-rav

Les informations de tous les périphériques USB et cartes mémoires connectés au LG Network Storage sont affichées.

Réseau	Volume	Disque Dur	Blu-ray	USB	e-GATA	Statut d'acobs
Port USB	Fabricant				Produit
usb0	LG				X_TICK

Menu Sync d1S8

⑥ Les informations de tous les dispositifs e-SATA connectés au LG Network Storage sont affichées.

Vendeur	Modèle	Capacité
Pois d'apparéel e-SATA connecté

Tous les utilisateurs utilisant le LG Network Storage actuellement sont affichés. (SMB, FTP)

Service	ID d'Utilisateur	Adresse IP
s面膜	admin	192.168.1.119

Log

L'historique du service LG Network Storage peut être affiché/sauvegardé.

L'historique d'utilisation du système est affiché. L'historique d'utilisation des dossiers partagés est affiché.

Apr 30 10:03:29	LG-NAS smbd Audit[9151]: unlink myfolder/N_A____R.jpg
Apr 30 10:03:29	LG-NAS last message repeated 2 times
Apr 30 10:03:23	LG-NAS smbd Audit[9151]: close fd 0
Apr 30 10:03:23	LG-NAS smbd Audit[9151]: mkdir myfolder failed: File exists
Apr 30 10:03:14	LG-NAS smbd Audit[9151]: unlink myfolder/news.txt
Apr 30 10:03:12	LG-NAS smbd Audit[9151]: close fd 0
Apr 30 10:03:11	LG-NAS smbd Audit[9151]: close fd 0

L'historique d'utilisation du FTP est affiché.

④ Le diagnostic est exécuté et son résultat est affiché.

• Le code du service pour des fonctions correctes est affiché comme [SVC_CODE: 00_00].

SVC_CODE	Service Code	SVC_CODE[00_00]
MAC	Address	00 50 43 FC 36 2F
Version	Main IC	RD-88F6192A-NAS
Version	System	0.3.7_1607
Version	Uboot	3,4,15
Version	Micom	090622ES
Version	Kernel	Linux LG-NAS 2.6.22.18 #14 Fri Jul 24 11/24/04 KST 2009 armv5eJI unknown REV.34

Vous pouvez télécharger les tableaux des logs sélectionnés sur le PC client.

Webdav

Le LG Network Storage supporte la fonction WebDav qui permet de glisser-déposer / ouvrir / sauvegarder les fichiers à distance après connexion à distance via le web sur le LG Network Storage. ("Fichier MS Office" seulement)

• Lorsque vous utilisez la fonction WebDav, vous pouvez utiliser les fichiers du LG Network Storage comme ceux dans le PC d'utilisateur en vous connectant sur la page web.

Pour utiliser le WebDav, il faut que Microsoft MS Office soit installé sur le PC.

Pour utiliser le WebDav, il faut générer le dossier d'utilisateur et sélectionner le WebDav parmi les protocoles supportés.

Sélectionnez l'icône WebDav qui se trouve en haut

LG Network Storage

WebDAV

Torrent

Vue Dossier

② Passez la certification d'utilisateur. Cette étape est identique à celle de connexion au dossier réseau.

③ L'écran comme ci-dessous s'affiche lorsque vous avez passé la certification. Vous pouvez alors glisser-déposer/éditer-sauvegarder/ouvrir directement des fichiers.

• Ici la référence est Windows XP. Référez-vous au site internet pour les autres systèmes d'exploitation.

Mes infos

① Cliquez sur le bouton "Mesinfos" qui se trouve en haut à gauche. Les informations de l'utilisateur seront affichées. ② Cliquez sur le bouton "Editor" qui se trouve en bas à droite.

Entrez les informations modifiées et le mot de passe actuel dans la rubrique "Mot de passe de l'utilisateur" et cliquez sur 'Appliquer'.

• Dans le cas où vous souhaitez modifier votre mot de passe, entrez votre mot de passe actuel dans la rubrique 'mot de passe utilisateur'. Entrez ensuite le nouveau mot de passe dans les rubriques 'Nouveau mot de passe' et 'Confirmer nouveau mot de passe'.

Blu-Ray/dvd

Vous pouvez sauvegarder les données du disque dur du LG Network Storage sur des disques optiques en utilisant le disque Blu-Ray/DVD incorporé.

De plus, une sauvegarde supplémentaire des données par l'intermédiaire du lecteur Blu-Ray rend la gestion des données plus sûre et plus efficace.

Graver

Ceci est une fonction qui permet de graver les données du LG Network Storage sur des disques optiques.

Grevor

Graver disques

Vous pouvez graver les données du LG Network Storage sur des disques.

Fonctions des boutons

: Aller vers le dossier supérieur

Rafraîchir le dossier actuel

Les fichiers ou dossiers sélectionnés dans la fenêtre de gauche sont envoyés à la fenêtre de droite pour constituer une liste à enregistrer.

Supprimer les fichiers ou dossiers de la liste constituée pour enregistrer de la fenêtre de droite.

Envoyez le dossier ou fichier sélectionné vers le réseau de destination.

Graver

Lorsque vous sélectionnez un dossier ou fichier à enregistrer et l'envoyez sur le côté droit, une liste de données de configuration s'affiche.

0 Graver

Entrez le nom du disque dans la fenêtre "Nom du Disque".

Nom de Disque MY_DISC

Cliquez sur le bouton Raffraîchir et vérifiez que vous pouvez graver sur des disques comme indiqué dans la boîte d'état du disque.

Gawer un Dique

/volume1/

Nanom

LOG

NCT NS1 Manual

TalleHeurp

⑤ Appuyez sur le bouton Graver, et le processus de gravure commence. Une barre de progrès sera affichée accompagnant le processus. Pour annuler le processus, cliquez sur le bouton 'Annuler' qui s'affiche avec la barre de progrès.

⑥ Lorsque la gravure est terminée, le plateau s'ouvre et vous pouvez retirer le disque.

Mes infos

Cliquez sur le bouton "Mesinfos" qui se trouve en haut à gauche. Les informations de l'utilisateur seront affichées. Cliquez sur le bouton "Editor" qui se trouve en bas à droite.

EditorMesinfos

Entrez les informations modifiées et le mot de passe actuel dans la rubrique "Mot de passe de l'utilisateur" et cliquez sur 'Appliquer'.

• Dans le cas où vous souhaitez modifier votre mot de passe, entrez votre mot de passe actuel dans la rubrique 'mot de passe utilisé'. Entrez ensuite le nouveau mot de passe dans les rubriques 'Nouveau mot de passe' et 'Confirmer nouveau mot de passe'.

6. Utilisation du dossier réseau du LG network storage

Le service du partage des fichiers est la plus importante fonction du LG Network Storage. Ce chapitre vous explique comment utiliser le LG Network Storage comme disque réseau avec chacun des systèmes d'exploitation ; Windows, Mac, et Linux.

Connector en système d'exploitation windows

Si vous êtes utilisateur de Windows, observez le processus suivant pour accéder au LG Network Storage.

Utilisation de programmes d'application du PC

Installez le programme Détecteur NAS du disque LG Network Storage PC Software Installer, puis exécutez-le. Cliquez ensuite sur le bouton 'Connecter au dossier réseau' pour vous connecter au dossier partagé du LG Network Storage sélectionné. Référez-vous au chapitre pour les détails sur l'utilisation.

Utilisation de la fonction 'exécuter' du système d'exploitation windows

Vous pouvez vous connecter au LG Network Storage lorsque vous cliquez sur 'Exécuter' et entrez \\adresseIP au menu démarrage de Windows. Dans le cas où vous ne connaissez pas l'adresse IP, réferez-vous à, ou.

Utilisation de la fonction du partage de fichiers windows

Ouvrez le navigateur web et entrez `\adresseIP' dans la barre d'adresse. Vous pouvez accéder au serveur après l'ouverture de session. Lorsque vous ne connaissez pas l'adresse IP, reportez-vous au chapitre, ou.

Conseil à propos de la connexion au serveur, définissez le LG network storage comme disque réseau

Lorsque vous êtes connecté au LG Network Storage, tous les fichiers à partager sont affichés. Allez sur 'Outils > Connexion au disque réseau' ou cliquez sur le bouton droit de la souris pour sélectionner le LG Network Storage comme disque réseau ; vous pourriez alors vous connecter plus facilement sur le LG Network Storage.

• De la même manière, vous pouvez paramétrer plusieurs dossiers sur différents disques réseau.

Connecteur au système d'exploitation MAC

Les utilisateurs de MAC peuvent se connecter au LG Network Storage par des méthodes telles qu'expliquées ci-dessous.

Utiliser la fonction «connexion au serveur

Ajoutez le dossier partagé du LG Network Storage à la liste de serveurs du MAC ; vous pouvez ajouter le dossier concerné manuellement au navigateur. L'ordre de connexion est comme il suit.

① Cliquez sur 'Aller vers' dans la barre de menu, puis sélectionnez 'Connector au serveur'.

Entrez l'adresse IP du LG Network Storage sous la forme [smb://adresse IP LG Network Storage] dans la rubrique 'Adresse de serveur', puis appuyez sur le bouton 'Connecter'. Dans le cas où vous ne connaissiez pas l'adresse IP du LG Network Storage, reférez-vous à ou.

③ Entrez le nom d'utilisateur et le mot de passe, puis cliquez sur le bouton 'OK'. Le nom d'utilisateur et le mot de passe initiaux sont 'admin' tous les deux. Pour la sécurité, il est conseillé de modifier le mot de passe en vous connectant sur la page de l'administrateur du web.

Sélectionnez le volume que vous allez utiliser (ex: cdrom / service / volume1) de la liste de dossiers du LG Network Storage, puis appuyez sur le bouton 'OK'.

⑤ Le dossier de partage est ouvert, et son contenu s'affiche.

Connector au système d'exploitation linux

Le LG Network Storage supporte Windows, MAC et Linux à travers le service de SMB. La connexion du système Linux est comme il suit. Ici, Ubuntu sera la référence.

Cliquez sur “Localisation” de la barre du menu puis sélectionnez “Réseau”.

② Cliquez sur "Réseau Windows" et sélectionnez "groupe de travail" — et le LG Network Storage connecté au groupe de travail s'affiche. Sélectionnez le nom du LG Network sur lequel vous connecter.

③ Sélectionnez le LG Network Storage, et la liste de dossiers du LG Network Storage s'affichera. Sélectionnez le volume à utiliser (ex : cdrom/service/volume1).

Entrez le nom d'utilisateur et le mot de passe, et la connexion est autorisée. Le nom d'utilisateur et le mot de passe initiaux sont 'admin' tous les deux. Pour votre sécurité, il est conseillé de modifier le mot de passe en vous connectant sur la page de l'administrateur du web.

Le dossier partagé du LG Network Storage s'affiche après l'ouverture de la session,

7. Maintenance et auto-diagnostique du LG network storage

Cette section explique la maintenance et l'auto-diagnostic généraux du LG Network Storage.

Arrêt/redémarrage du LG network storage

Vous pouvez arrêter/redémarrer le serveur suivant les instructions ci-dessous.

Annoncez à tous les utilisateurs connectés de sauvegarder les fichiers en opération et d’arrêter l'utilisation du LG Network Storage. Ouvrez le menu web de l'administrateur et allez sur "Système > Démarrage > Arrêt". Redémarrez le système en appuyant sur le bouton 'Redémarrer' ou fermez le système en appuyant sur le bouton 'Fermer' suivant l'instruction.

Si vous souhaitez arrêter le LG Network Storage en utilisant le bouton, appuyez sur le bouton d'allumage au moins pendant 3 secondes. Le LG Network Storage sera désactivé après l'affichage du message qui signale la désactivation.

Initialisation du paramétrage du réseau et du mot de passe d'administrateur

Ouvrez le menu web de l'administrateur et allez dans "Système > Firmware > Réinitialisation". Vous pouvez réinitialiser le système en appuyant sur le bouton 'Réinitialiser' suivant l'instruction. Dans ce cas, les informations d'utilisateur et les données enregistrées sont toutes supprimées et il sera impossible de les restaurer. Soyez attentif.

Les articles disposés à la réinitialisation

Nom d'utilisateur de l'administrateur du système et son mot de passe: admin, admin Configuration du paramétrage du réseau/TCP/IP: mode DHCP par défaut Configuration du paramétrage du réseau/TCP/IP : jumbo frame désactivé Outils système/ Filtre IP : autorisés à toutes connexions Informations de configuration RAID Valeurs de service paramétrées Lists d'utilisateurs/ dossiers/ groupes

Ouvrez une session au LG network storage en utilisant le nom d'utilisateur et le mot de passe initiaux

Nom d'utilisateur: admin, mot de passe: admin

Upgrade

Programmstart

Configuration de sauvegarde

Vérification des informations du système et sauvegarde.

Ouvrez le menu web de l'administrateur et allez sur "Informations > Log". Vous pouvez sélectionner 'Log système', 'Log Samba' et 'Log FTP', puis appuyez sur le bouton 'Sauvegarder' qui se trouve en bas pour les sauvegarder sur le PC.

Exécution de l'auto-diagnostique

Le mode auto-diagnostique incorporé dans le LG Network Storage vous permet de percevoir facilement les problèmes survenus au serveur et de prendre les mesures nécessaires. * Il faut configurer un volume avant d'exécuter l'Auto-diagnostique.

Ouvrez le menu web de l'administrateur, puis allez au menu 'Informations - Se connecter' et sélectionnez 'Auto-diagnostique' pour exécuter l'autodiagnostique immédiat du LG Network Storage.

Log

Chapitre de Diag	Sous chapitre	Résultat du test
SVC_CODE	Service Code	SVC_CODE[00,00]
MAC	Address	00 E0 91 7F 16 69
Version	Main IC	RD-48F5192A-NAS
Version	System	0.9.3_1713
Version	Uboot	3.4.15
Version	Micom	000721ES
Version	Kemel	Linux LG-NAS 2.6.22.18 #112 Mon Aug 3 03/41/29 KST 2009 amr/dseI unknown REV:36

Même en plein milieu de l'opération, l'administrateur peut ouvrir le menu web pour lui et sélectionner l'onglet 'Auto-diagnostique' sous le menu 'Informations > Log' pour que le LG Network Storage lance immédiatement la fonction Auto-diagnostique.

Échec ou défaillance du système

Après l'exécution d'auto-diagnostique sur le web d'administrateur comme expliqué dans le paragraphe précédent, si le code SVC_CODE[00_00] qui indique que le système fonctionne normalement s'affiche et que c'est un cas où le LG Network Storage a rencontré un problème, suivez les étapes ci-dessous.

Pour que le technicien puisse s'y référer, notez le code d'erreur ["SVC_CODE: xx_YY"] affiché sur l'écran LCD ; notez également les opérations menées ou messages observés avant l'occurrence du problème. Dans les cas des messages d'erreurs observés suivant l'instruction ci-dessus, vérifiez les symptômes du problème sur le site web de Service LG Electronics. Les problèmes simples dus à la négligence de l'utilisateur peuvent être résolus facilement. http://www.lge.com Lorsque vous ne trouvez pas de solution, ne démontez pas l'appareil arbitrairement ; demandez au centre de service pour un support technique à distance.

Coupure de courant ou désactivation anormale

Lorsque le LG Network Storage est fermé anormalement suite à une coupure de courant ou déactivation anormale, le paramétrage du système retourne à l'état d'avant la fermeture ou d'avant la coupure de courant. Si le système ne fonctionne pas correctement, veuillez suivre les instructions suivantes.

Lorsque les paramétrages du système sont modifiés du à une coupure de courant ou déactivation anormale, l'utilisateur doit remettre manuellement les paramétrages qu'il souhaite après redémarrage. Lorsque le système ne fonctionne pas correctement ou un message d'erreurs affiche, demandez le support au centre de service.

Pour éviter de perdre des données, sauvegardez les fichiers fréquemment.

Veuillez suivre les étapes de Fermer/redémarrer du serveur expliquées ci-dessus pour fermer ou redémarrer correctement. Dans le cas où une coupure de courant potentielle est prévue, sauvegardez tous les fichiers et fermez le serveur correctement. Redémarrez le serveur lorsque le courant est restauré.

Protection de la température du système

Lorsque la température du disque dur au sein du système dépasse 67°C ou 153°F, le système se ferme automatiquement pour protéger le disque dur.

8. Dépannage RAID

Essayez les solutions suivantes lorsque la configuration de RAID du LG Network Storage est anormale, ou quand un message d'erreur s'affiche.

Note: Sauvegardez d'abord les données importantes du LG Network Storage pour éviter la perte des données.

Vérifiez s'il y a une erreur dans la configuration de RAID.

Dans la page 'Informations État/Volume', l'état de configuration du volume est affiché 'dégradé/détruit'.

Vérifiez quel disque dur cause l'erreur RAID

① LED : Le LED qui indique l'état du LG Network Storage est rouge. ② Le disque dur ayant une erreur ne s'affiche pas dans la fenêtre de l'état des disques durs.

2. Solutions de dépannage

Lorsque vous supprimez le disque dur erroné et connectez un nouveau disque (ex: disque dur 2), le nouveau disque apparait comme inactif sur la page Système / volume / Ajouter/supprimer disques durs. Sélectionnez ce disque dur et appuyez sur le bouton 'Ajouter' ; la reconstruction du RAID débutera.

La reconfiguration RAID se fait en mode RAID 1.

Si vous échouez à nouveau durant la reconstruction, enlevez le disque dur récemment installé et connectez un autre disque dur. Puis, recommencez la reconstruction de RAID.

Lors du branchement et du débranchement, respectez strictement les règles suivantes pour éviter un malfonctionnement du système ou obstruction des données.

1. Il faut brancher un disque dur à la fois ; et débrancher un disque dur à la fois sur le LG Network Storage.
2. Patientez 10 secondes environ après avoir branché ou débranché le disque dur, jusqu'à ce que vous entendiez 2 fois la sonnerie du LG Network Storage. Vous pouvez ensuite brancher ou débrancher le disque dur.

Annexe a construction de volume & configuration de RAID

Ce chapitre vous explique la configuration de volumes et le niveau de RAID supporté. Il est recommandé, pour la stabilité et l'efficacité de la configuration, d'utiliser des disques durs de la même capacité et de la même marque lorsque vous configurez un volume en utilisant la technique RAID. Autrement la stabilité et l'efficacité du volume peuvent diminuer, et vous risquez de perdre les données. Sauvegardez d'abord les données lorsque vous modifiez le volume consécutif à des dommages sur un disque dur.

- Volumes disque individual (pas de RAID)

Ceci est une technique pour configurer un volume sur chacun des disques durs, sans configurer le RAID. Elle est similaire à cette d'utilisation de disque dur dans les PCs généraux. Vous perdez les données lorsque le disque dur est endommagé.

Ceci est une technique qui permet de sauvegarder les données sur les disques durs identiquement. Même si un disque dur est endommagé, l'autre disque dur configuré du volume possède les mêmes données ; la capacité de la sauvegarde est faible, tandis que le taux de restauration est très élevé. Puisque les données sont copiées sur tous les disques durs, la capacité de la sauvegarde égale à la capacité minimum parmi les disques durs configurés en RAID1.

Cette technique est utilisée lorsque la restauration des données est prioritaire, et elle convient pour sauvegarder les données importantes.

Volumes striping RAID 0

Ceci est une technique qui permet de configurer de multiples disques durs en parallèle comme un seul disque. Puisqu'elle sauvegarde les données en parallèle dans chaque disque dur, c'est une très bonne technique pour plusieurs fichiers de faible taille. Dans ce mode, pour obtenir la capacité de sauvegarde, les données ne sont pas sauvegardées sur tous les volumes pour se préparer au cas où le disque dur est endommagé. Par conséquent, les données sauvegardées sur un volume sont perdues lorsque le disque dur est endommagé. La capacité de sauvegarde du volume est l'addition des capacités de tous les disques durs.

Ce mode est utilisé pour avoir une grande capacité de volume et pour un accès rapide aux données; il ne convient pas à la sauvegarde des données importantes.

Volumes JBOD

Ceci est une technique qui permet de configurer de multiples disques durs en série comme un seul disque. Elle permet d'obtenir le maximum de capacité du volume car elle sauvegarde les données dans les disques durs par ordre. Dans ce mode, pour obtenir la capacité de sauvegarde, les données ne sont pas sauvegardées sur tous les volumes pour se préparer au cas où le disque dur est endommagé. Par conséquent, les données sauvegardées sur un volume sont perdues lorsque le disque dur est endommagé. La capacité de sauvegarde du volume est l'addition des capacités de tous les disques durs. Ce mode est utilisé pour broker le maximum de capacité; il ne convient pas à la sauvegarde des données importantes.

Annexe b support technique

Le LG Network Storage vous offre un support en ligne dédié et un service client via messagerie instantanée.

Vous pouvez nous contacter suivant les méthodes ci-dessous:

• Support en ligne : http://www.lgservice.com

Annexe c avis logiciel source ouverte

Les exécutables GPL et bibliothèques LGPL suivants utilisés dans ce produit sont régis par les termes des licences GPL et LGPL:

• Debian-archive-keyring
• apcupsd
• apt
• base-files base-passwd
• bash
• bootchart
• busybox
• bzip2
• ca-certificates cdrtools
• dbus
• debianutils
• dpkg
• dvd+rw-tools e2fsprogs file-rc gcc gpm
• grep
• hostname ifplugd ifupdown
• inadyn
• inotify-tools
• jQuery
• krb5
• libcap
• libgdbm
• libid3tag Linux Kernel

8. Dépannage RAID

lockfile-progs

logrotate

lprng

lsb

Izo

module-init-tools

mtd

mt-daapd

nettalk

netbase

net-tools

noflushd

ntfs-3g

pam

perl

proftpd

psmisc

readline

scst-iscsi

sed

sg3-utils

shadow

smbwebclient

ssmtp

sysklogd

time

transmission

u-boot

udev

util-linux

binutils gnupg parted rsync samba wget

acl - Ajaxplorer - attr - avahi - codepress - confuse - debmapper - dialog - glib2.0 - glibc - gmp - gnutls8 - keyutils - libdaemon - libexif - libgcrypt - libgpg-error - libiconv - libidn - libblockfile - libscew - libtasn1 - libusb - lzma - mpfr - packer - ufo

LG Electronics offre de vous fournir le code source sur CD-ROM sans aucun frais, à l'exception de ceux de support, d'envoi et de traitement, sur requête d'email à LG Electronics: [e-mail]

Cette offre est valable pour une période de trois (3) ans à partir de la date de distribution de ce produit par LG Electronics.

Référez-vous à l'adresse suivante pour voir la version originale de licence GPLv2.0, GPLv3.0 et LGPLv2.1.

Référez-vous à l'adresse suivante pour voir la version traduite de licence GPLv2.0, GPLv3.0 et LGPLv2.1.

http://www.gnu.org/licenses/old-licenses/gpl-2.0-translations.html, http://www.gnu.org/licenses/translations.html,

Ce produit comprend les contenus suivants.

Ce produit emploie les logiciels libres suivants.

Annexe d liste des dispositifs compatibles et recommandés

Veuillez visiter http://www.lge.com pour vérifier la dernière liste des disques durs compatibles/recommandés.

Liste des disques durs recommendés

Voici la liste des disques durs éventuellement compatibles avec le LG Network Storage. Les disques durs suivants sont recommandés. Dans le cas de l'utilisation de disques durs non recommandés par LG Electronics, il peut y avoir des malfonctionnements.

Veuillez aller sur le lien http://www.lge.com/ pour voir les dernières recommandations concernant les disques durs.

Cet appareil est strictement conforme aux règles et règlements du MIC, concernant les émissions des ondes électromagnétiques (niveau B), et peut être utilisé dans tous les endroits au sein d'un ménage.
