N2R1D - NAS (Network Attached Storage) LG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Serveur NAS (Network Attached Storage)
Capacité de stockage	Jusqu'à 16 To (4 baies)
Type de disque dur	Disques durs SATA III
Alimentation électrique	100-240 V AC, 50/60 Hz
Dimensions approximatives	220 x 180 x 100 mm
Poids	2,5 kg (sans disques durs)
Compatibilités	Windows, macOS, Linux
Type de batterie	Non applicable
Tension	Non applicable
Puissance	50 W (max)
Fonctions principales	Partage de fichiers, sauvegarde, accès à distance, serveur multimédia
Entretien et nettoyage	Nettoyage régulier avec un chiffon doux, vérifier les mises à jour du firmware
Pièces détachées et réparabilité	Disques durs remplaçables, support technique disponible
Sécurité	Chiffrement des données, accès par mot de passe, protection par pare-feu
Informations générales	Idéal pour les utilisateurs à domicile et les petites entreprises, garantie de 2 ans

FOIRE AUX QUESTIONS - N2R1D LG

Comment réinitialiser le LG N2R1D ?

Pour réinitialiser le LG N2R1D, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Essayez d'utiliser un autre câble d'alimentation ou une autre prise.

Comment résoudre les problèmes de connexion réseau ?

Assurez-vous que le câble Ethernet est correctement connecté ou que le Wi-Fi est activé. Vérifiez également les paramètres de votre routeur et redémarrez l'appareil.

Comment accéder aux fichiers stockés sur le LG N2R1D ?

Utilisez l'interface web de l'appareil en entrant l'adresse IP dans votre navigateur. Vous pouvez également accéder aux fichiers via un logiciel de gestion de fichiers compatible.

Que faire si l'appareil émet des bips fréquents ?

Les bips peuvent indiquer un problème de surchauffe ou de disque dur. Vérifiez la ventilation et assurez-vous que les disques durs sont correctement installés.

Comment mettre à jour le firmware du LG N2R1D ?

Accédez à l'interface de gestion de l'appareil, allez dans les paramètres et recherchez l'option de mise à jour du firmware. Suivez les instructions pour installer la dernière version.

L'appareil ne détecte pas les disques durs, que faire ?

Vérifiez que les disques durs sont correctement insérés et alimentés. Essayez de les connecter à un autre appareil pour tester leur fonctionnalité.

Comment configurer le partage de fichiers sur le LG N2R1D ?

Dans l'interface de gestion, allez dans les paramètres de partage de fichiers et activez les options pour les protocoles SMB ou FTP selon vos besoins.

Que faire si l'application de gestion ne se connecte pas à l'appareil ?

Assurez-vous que l'application est à jour et que votre appareil est sur le même réseau. Vérifiez également les paramètres de pare-feu de votre routeur.

Comment sauvegarder les données sur le LG N2R1D ?

Utilisez la fonctionnalité de sauvegarde intégrée dans l'interface de gestion pour créer une sauvegarde complète de vos données sur un autre disque ou un emplacement réseau.

Que faire si l'appareil est lent ?

Vérifiez l'utilisation des ressources dans l'interface de gestion. Si nécessaire, libérez de l'espace disque ou redémarrez l'appareil pour améliorer les performances.

MODE D'EMPLOI N2R1D LG

Guide utilisateur et manuel d'instruction

N2B1 / N2R1

Avis de sécurité

Notes
1	Ne placez aucun objet à moins de 15cm de l'appareil. Cet apparéil atteint une temperature élevé engendrant un risque de brûlures.
2	Utilisez uniquement des dispositifs compatibles avec le système, le système et les dispositifs risquent d'être endommagés autrement.
3	N'utilisez pas de disques endommagés. L' apparéil peut être endommagé.
4	Il ne faut en aucun cas démonter ni changer la structure du système. Cela peut engendrer des chocs électriques.
5	Quand vous manipuez les composants du système, respectez strictement le manuel d'instructions. Tout contact physique avec les soudures à l'arrière des composants peut engendrer de graves blessures.
6	Pour transporter le système, désactivez d'abord le système et débranchez l' apparéil de l'alimentation. Une tension soudaine dans les cables peut cause des dommages graves. Les cables lâches peuvent cause des blessures.
7	Soyez prudent lorsque vous manipuez le système pour ne pas abîmer les données du disque dur. - Faites attention à ne pas cogner ou exposer le système à une température externe élevée, car cela peut endommager le disque dur qui est sensible. - Soyez attentif lorsque vous mettez l' apparéil sous tension, car n'importe quel choc sur le système externe peut alors abîmer les données du disque dur. - Le fabricant n'est responsable aucunement des pertes de données du disque dur.
8	A propos des dommages du lecteur de disque dur(HDD) et données: -Durant l'installation ou deconnexion du système, assurez-vous que le système n'est soumis àaucun chic physique externe. -Durant les operations du HDD, un court-circuit ou une panne de courant peuvent provoquer un arrêt puis un redémarrage rapide de l'appareil. -Il peut y avoir des coupures de courants soudaines durant les operations. -Eviter de déplacer le système durant les opérations du HDD, ce qui peut engendrer un chic physique externe. -Pendant la configuration de nouveaux volumes: i) Si les volumes existants sont supprimés pendant l'utilisation et de nouveaux volumes sont créés, les données seront perdues. ii) Avant de configurer de nouveaux volumes, comme lors de la création des nouveaux volumes, tous les utilisateurs doivent sauvegarder les données pour pouvoir les restaurer ensuite. -ex : infections par virus. ※ Sauvegarder toujours le disque dur pour éviter des pertes de données accidentellement.
9	Dans le cas où l'administrateur a oublé son mot de passer, il est impossible de le restaurer; retenez donc le mot de passer attentivement. ※ Pour creator un nouveau mot de passer, le système doit être réinitialisé. Dans ce cas, toutes les données seront supprimées et il sera impossible de les restaurer pour des raisons de sécurité. Le fabricant se désengage de toute responsabilité lors d'un événement de ce type.
10	Dans le cas où la couverture est enlevée durant les operations, l'utilisateur risque d'avoir chocoléductique et blessure, et le système peut être endommagé.

Avertissements
1	N'utilisez pas de prises électriques endommagées. Cela peut causeur un court-circuit ou un incendie.
2	Utilisez des fiches et prises mis à la terre pour éviter les courts-circuits et les dommages aux composants.
3	Ne touchez pas les fiches électriques avec les mains mouillées; cela peut causer court-circuits et blessures.
4	Lorsque vous débranchez l'appareil de la prise, assurez-vous deMAINTRER la prise et pas la fiche. Autrement cela peut causeur des dommages sur la prise et même provoquer un incendie.
5	Vérifiez et utilisez toujours la bonne tension pour éviter les courts-circuits, dommages sérieux au système, et incendies.
6	Utilisez always des fiches et prises mis à la terre avec une capacité correcte ('tension/courant) pour éviter les risques de dommages, courts-circuits et blessures.
7	Dans le cas où vous entendez des bruits émanent de la fiche de la prise électrique, débranchez immédiatement pour éviter incendie et blessures ; puis contactez le centre de support.
8	Pour éviter tout risque d'incendie, assurez-vous que la fiche électrique est correctement branchée à la prise.
9	Assurez-vous que les fiches électriques ne sont pas endommagées et que des objets lourds ne sont pas placés dessus. Eloignez les fiches électriques des enfants et des animaux de compétie. Les fiches endommagées peuvent causeur un court-circuit ou un incendie.
10	Maintenez always les fiches secteur et prises propres pour éviter les courts-circuits et les incendies.
11	Dans le cas où l'humidité entre dans le système, débranchez immédiatement et contactez le centre de service pour éviter les courts-circuits, dommages sérieux au système, et incendies.
12	Ne bloquez pas les fentes, cela peut causeur des dommages au système.
13	Débranche toujours du courant avant de nettoyer le système pour éviter les risques de dommages et de courts-circuits.
14	Lorsqu'il y a un orage et des éclairs, débranche le système immédiatement de l'alimentation pour éviter tout dommage au système.
15	Si vous avez fait tomber le système, besoin des conseils et renseignez vous sur les services possibles auprès du centre de service. Si des mesures ne sont pas prises, il y a des risques de dommages, d'incendie et de courts-circuits.
16	Eloignez le système des rayons directs du soleil pour éviter la surchauffe et la fonte du boîtier ; ce qui peut finir par causer un incendie et blessures.
17	Ne placez pas des objets combustibles tels que bougies ou cigaretteses sur le système : cela peut causer un incendie.
18	Dans le cas où vous sentez une odeur de brûlé ou vous voyagez de la fumée sorting du système, débranchez immédiatement le courant et contactez le centre de service.
19	Eloignez les apparciels qui chauffent et les autres composants électriques du système pour éviter que le boîtier ne fonde ; donc éviter les risques de dommages, d'incendie et de court-circuit.
20	Avant de démonter le système, assurez-vous toujours que le cable électric est physiquement débranché de la prise.
21	Pour éviter les court-circuits, ne démontez pas l'alimentation électric.
22	Eloignez les enfants du système, car l'ingestion d'une partie qualconque peut causer des blessures sérieuses. Dans le cas où l'enfant a avalé un composant tels qu'une vis, demandez immédiatement un traitement Médical.
23	Pour éviter tout risque d'incendie et de court-circuit, assurez-vous qu'une multiprise n'est pas en surcharge. Assurez-vous que les fiches sont always proprement arrangées et ne sont pas coincées en dessous du système ou d'autres objets lourds. Lors du branchement et du débranchement d'une fiche électric, soyez attentif à manipuler la prise pour éviter des risques de court-circuits.
24	Pour éviter tout risque de dommages, d'incendie, et de court-circuit, assurez-vous qu'il n'y a pas d'objets métalliques exposés ou démontes dans la boîte.
25	Pour éviter tout dommage au système et tout court-circuit, assurez-vous de ne jamais utiliser les mains. Utiliser toujours des tournevis pour une opération dans le système.

1. Introduction

Introduction du LG Network Storage 10

Systèmes d'exploitation supportés

Contenu du package 12

Nom de chaque article.

2. Installation du LG Network Storage

Installation du disque dur. 14

Installation du 'LG Network Storage Installer' (installation des fichiers système du LG Network Storage et configuration des volumes et du RAID) 18

Connexion du LG Network Storage 20

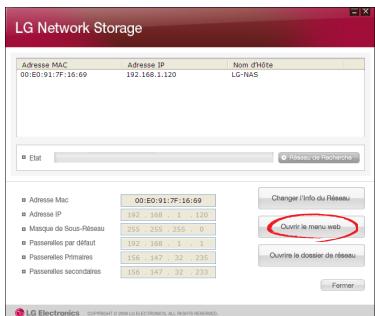

'LG Network Storage PC Software Installer' (installation et utilisation du programme d'application du PC) 22

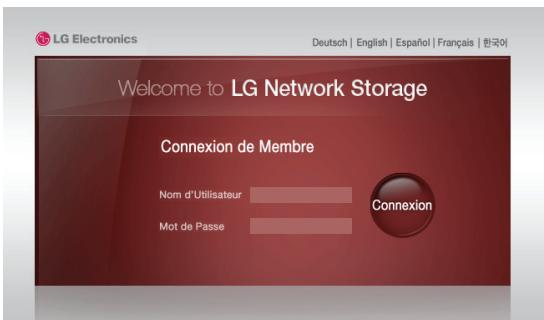

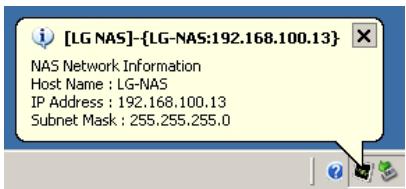

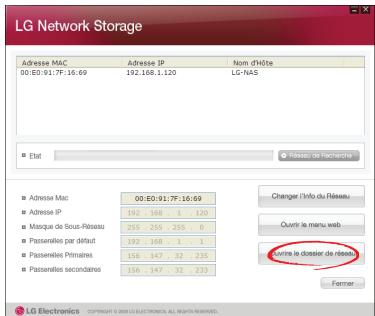

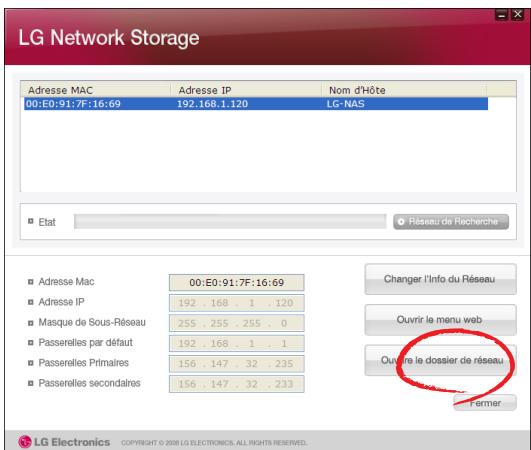

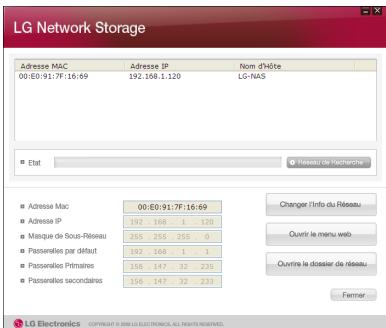

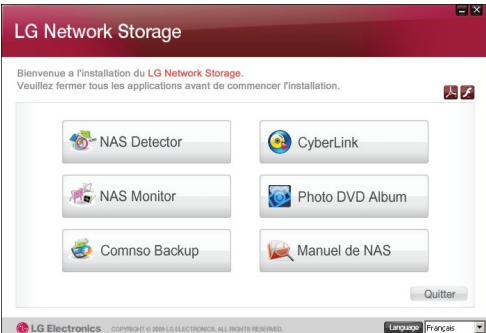

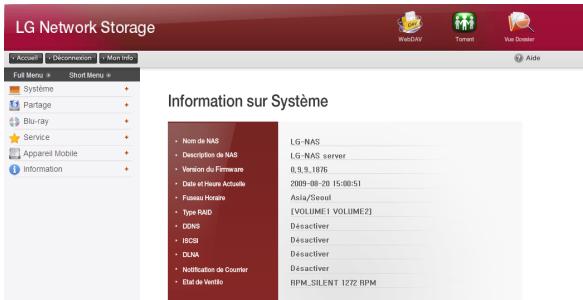

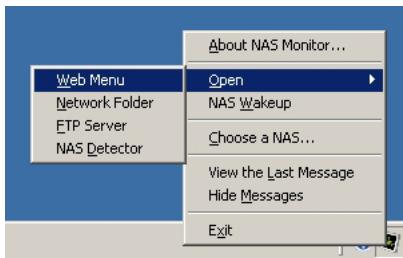

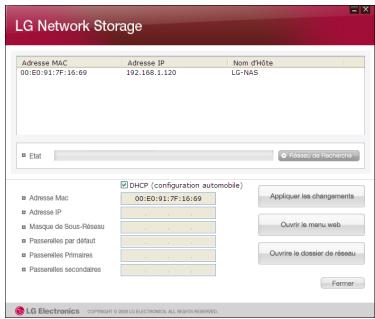

Installation de programmes d'application du PC 24

Utilisation des 5

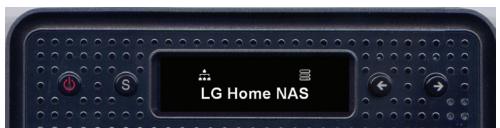

3. Utilisation des boutons sur le panneau LCD et partie frontale

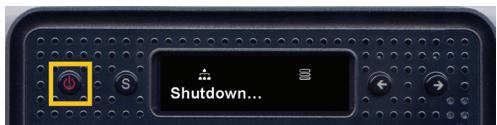

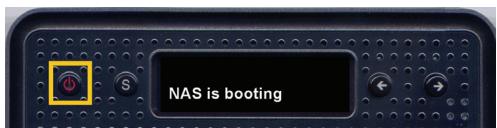

Activer / Désactiver (bouton d'allumage)

Description des icônes 35

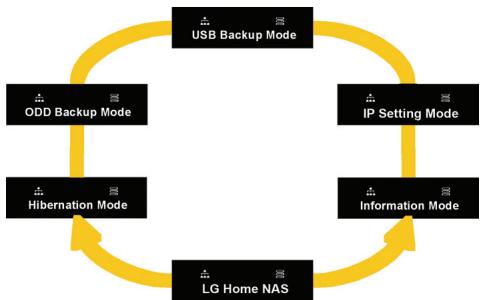

Commandes (boutons ← →). 36

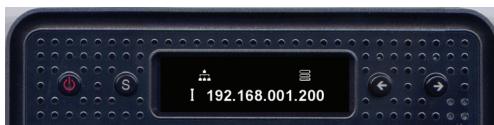

Mode Information 37

Mode Paramétrage IP (IP Setting Mode) 39

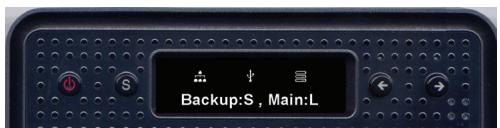

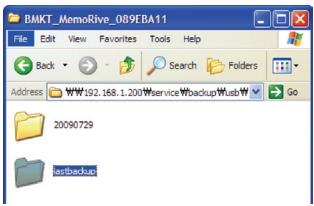

Mode Sauvegarde USB (USB Backup Mode) 41

Mode Sauvegarde ODD (ODD Backup Mode) 42

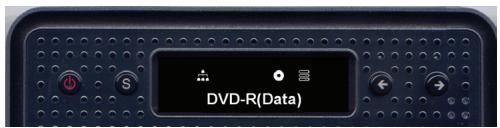

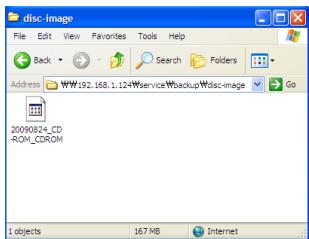

Sauvegarder les données de disques optiques sur le LG Network Storage.

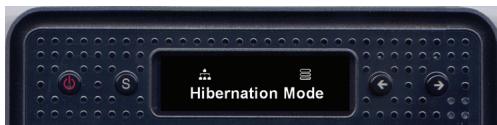

Mode Hibernation (Hibernation Mode) 45

Ouvrir/fermer le plateau (bouton d'ouverture) 46

Paramétrage du système 47

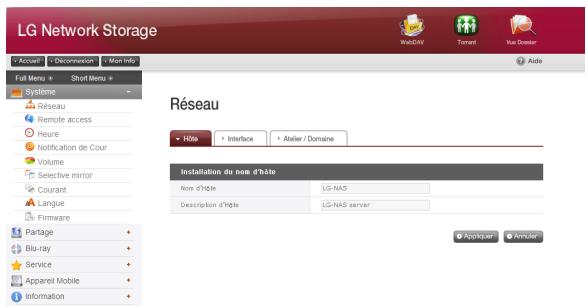

Paramétrage du Réseau 47

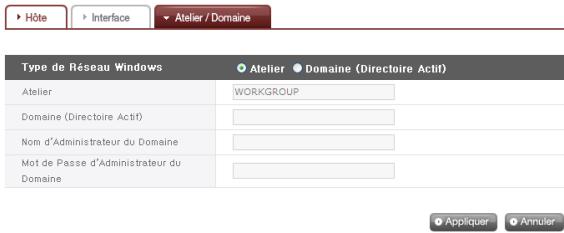

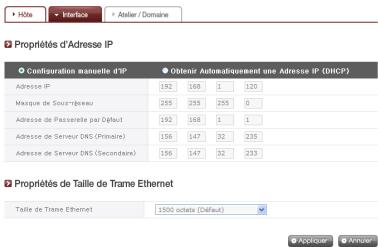

Nom d'hôte 48 Interface 48 Groupe de travail / Domaine 50

Accès à distance 52

DDNS (DNS dynamique) 53

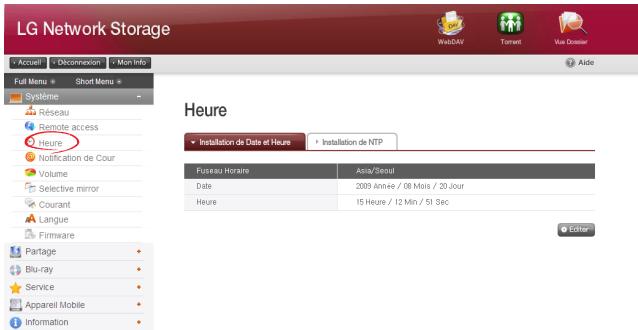

Date et heure. 54

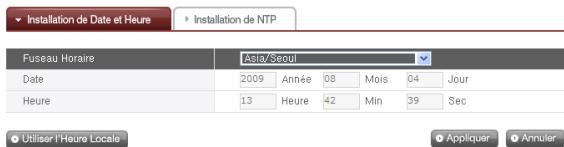

Paramétrer la Date et Heure. 54 Paramétrage du NTP 55

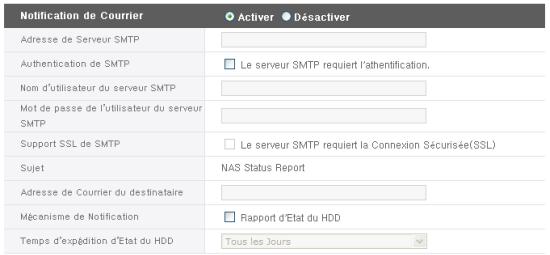

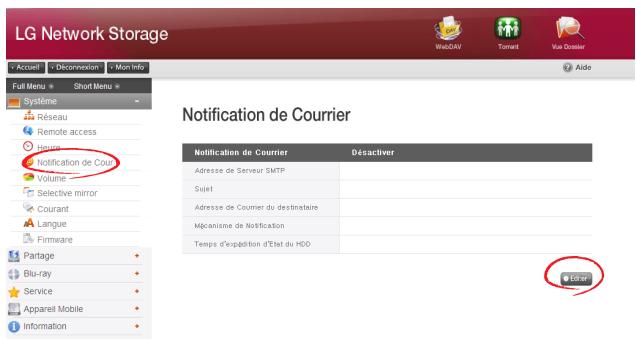

Paramétrage du Service de Notification par Courrier 55 Paramétrage d'un Volume 57

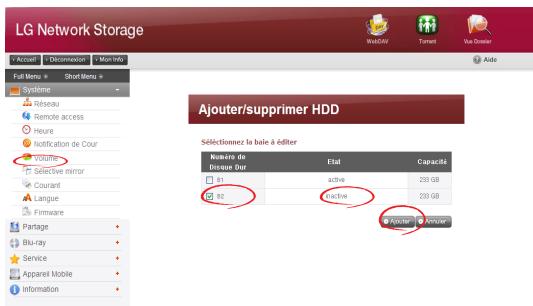

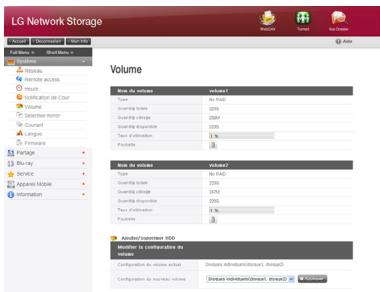

Configuration d'un Volume 57 Ajouter des disques 59 Supprimer des disques 60 Connexion à chaud 60 Corbeille 61

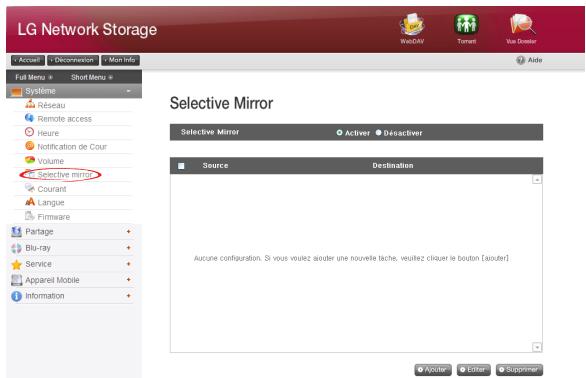

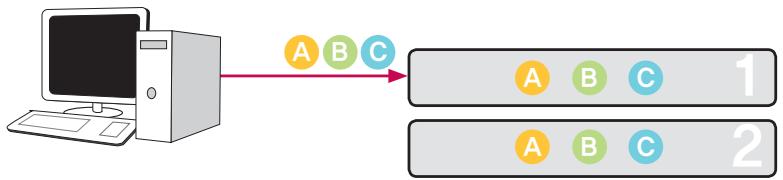

Mirroring sélectif (Protection sélective des données basée sur dossiers)

Ajouter des listes de Mirroring sélectif 62 Éditer des listes de Mirroring sélectif 63 Supprimer des listes de Mirroring sélectif 63 Utiliser le Mirroring sélectif 64 Restrictions 64

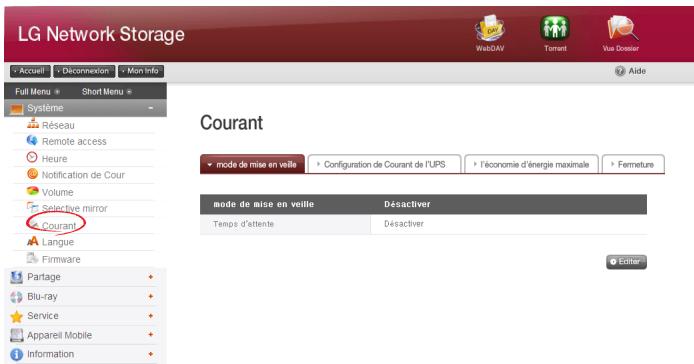

Gestion concernant l'alimentation 65

Installer le mode hibernation 65 Paramétrage d'alimentation UPS 67 Activer / Désactiver le mode économique d'énergie maximale 68

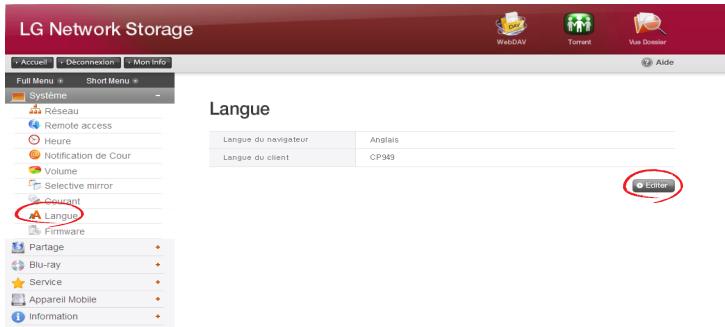

Paramétrage de la langue. 72

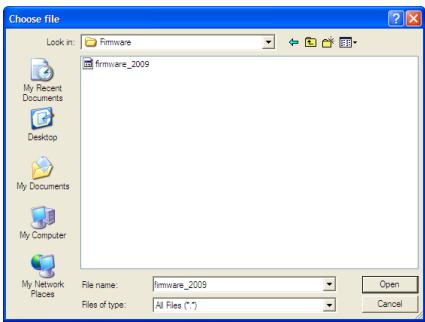

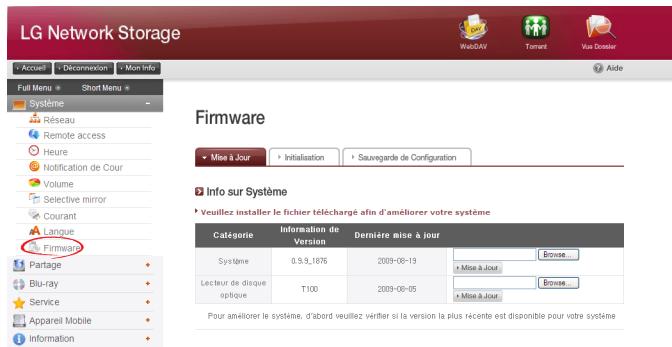

Firmware. 73

Mise à jour. 73 Réinitialisation. 75 Sauvegarde de configuration. 76

Gestion du partage du LG Network Storage

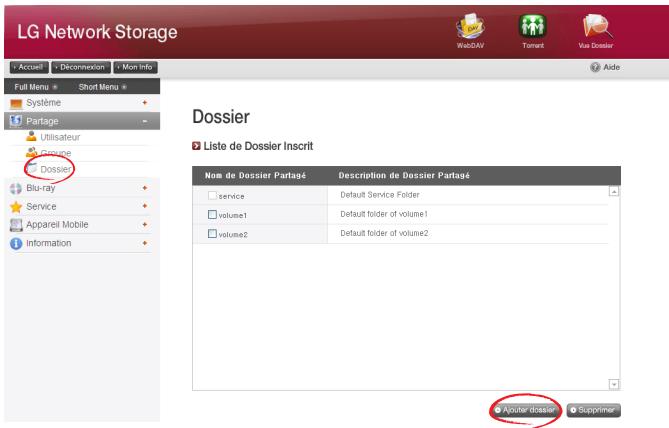

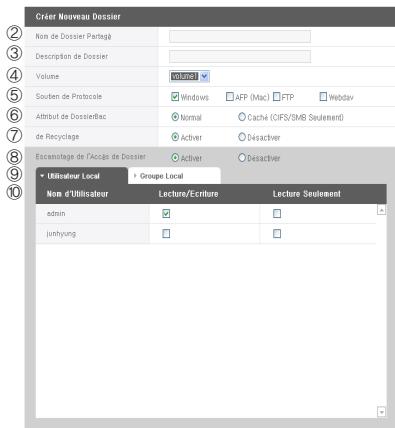

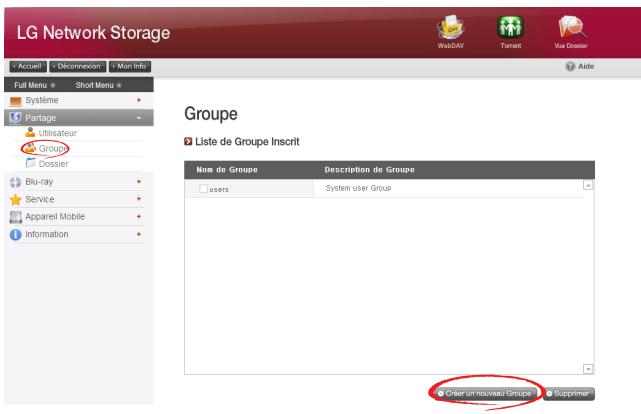

Utilisateur 78 Groupe 80 Dossier 82

Blu-ray/DVD

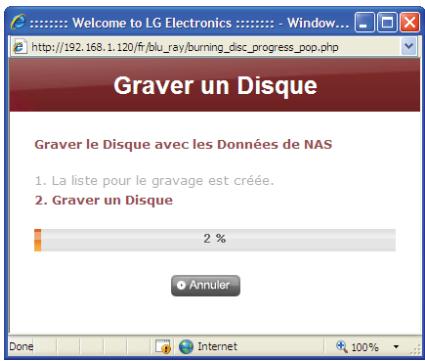

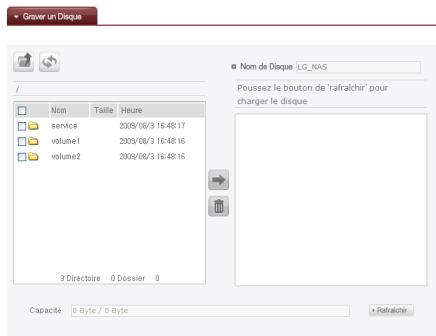

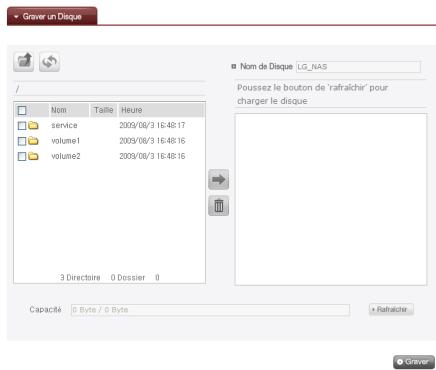

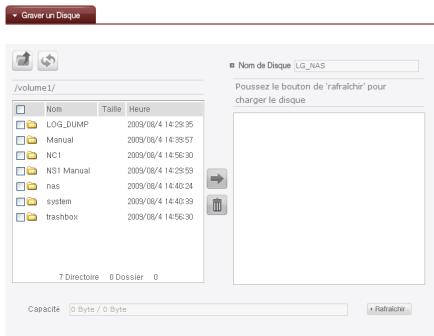

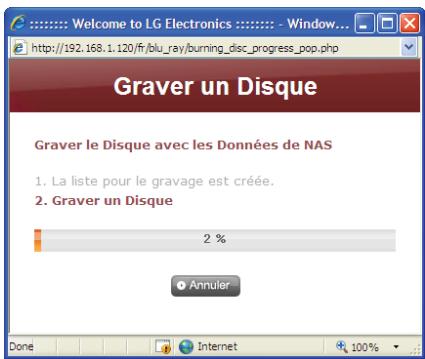

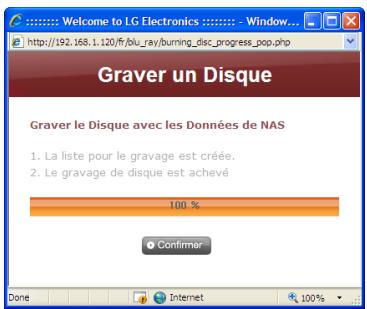

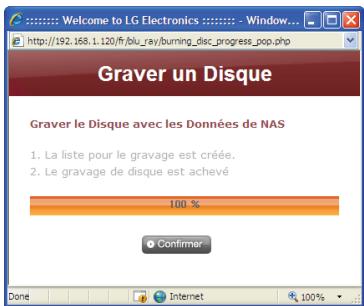

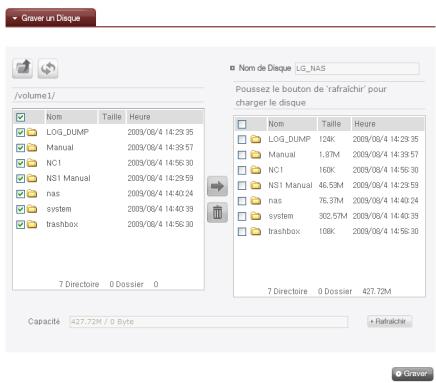

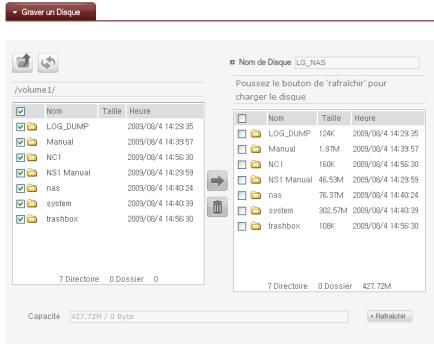

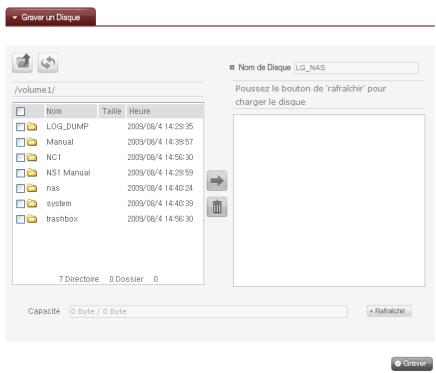

Graver 84

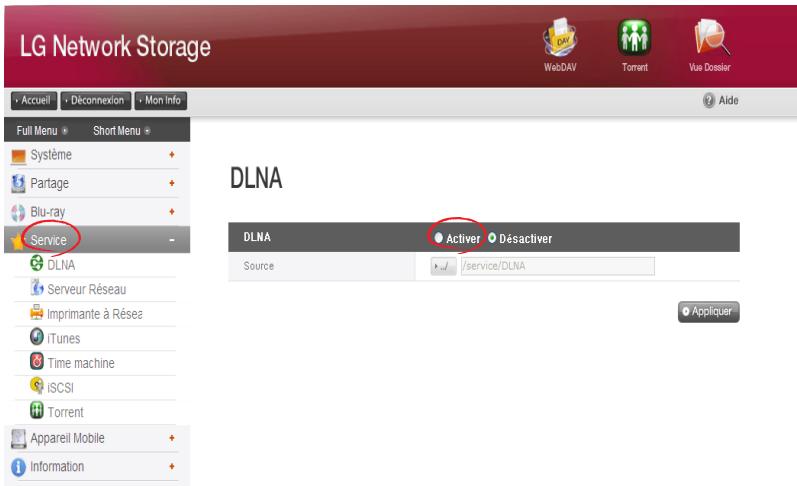

DLNA (Digital Living Network Alliance) 88 Serveur du réseau 93

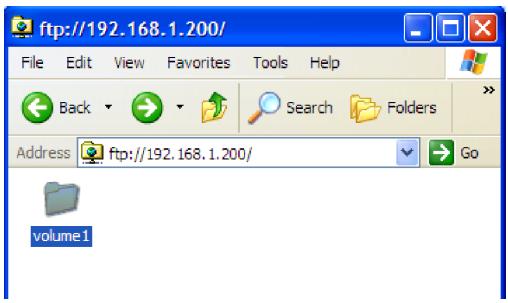

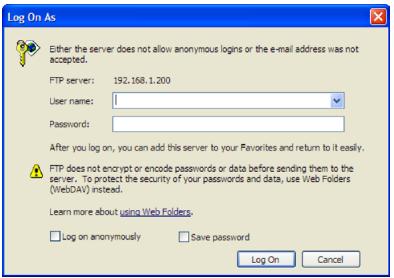

FTP (protocole de transfert de fichiers, File Transfer Protocol ou FTP) 93 AFP (Apple Filing Protocol) 95

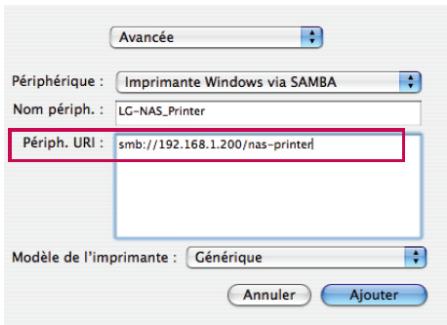

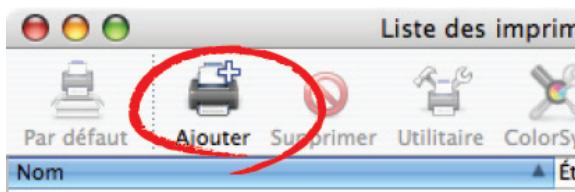

Imprimante Réseau 96

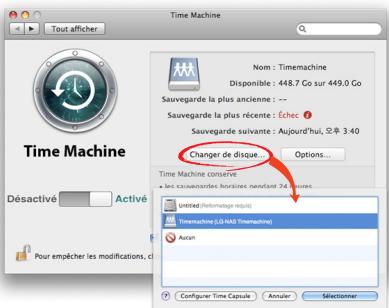

iTunes 101 Time Machine 102

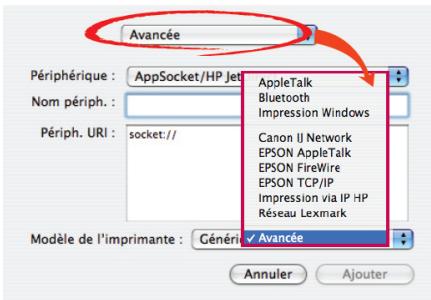

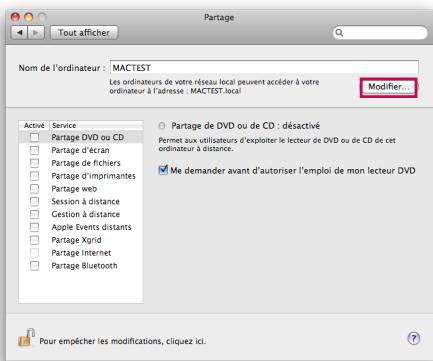

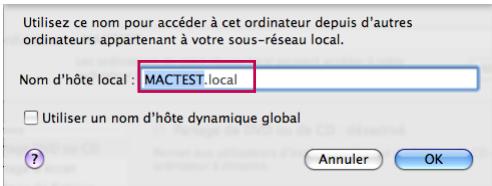

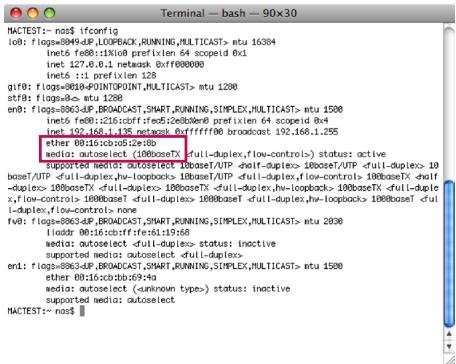

Paramétrage du web 102 Mac OS 104

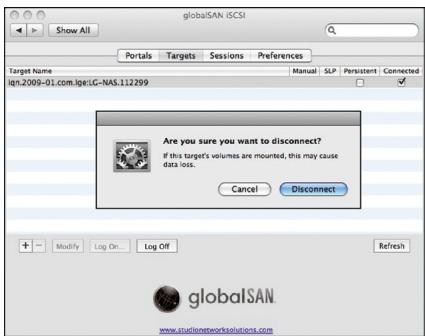

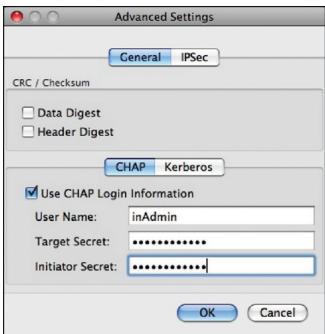

iSCSI 106

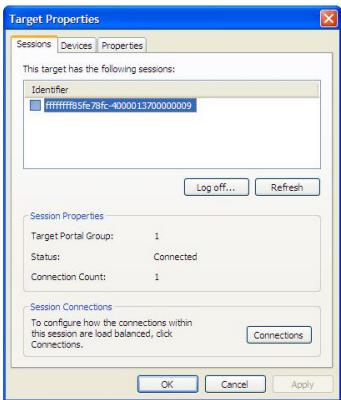

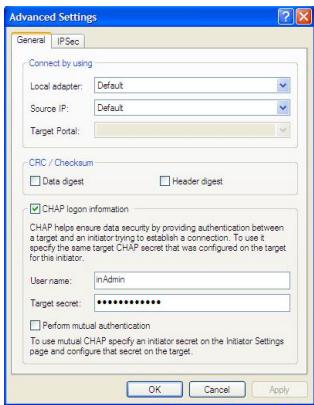

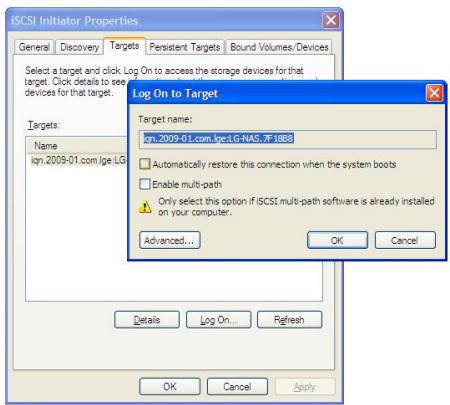

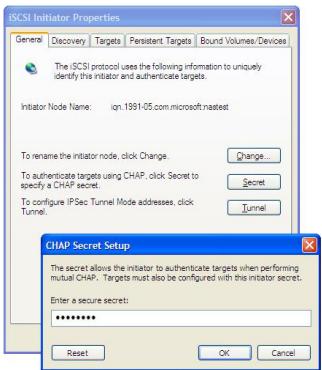

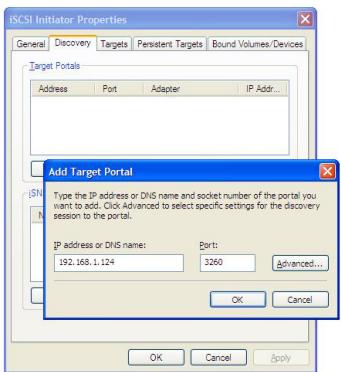

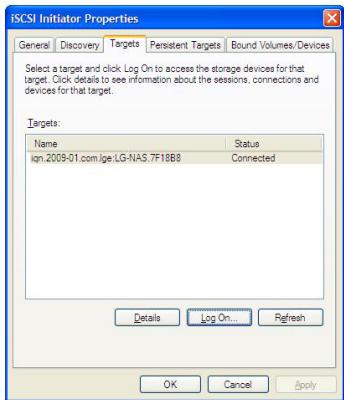

Installation d'iSCSI Initiator 106 Lancement du serveur 107 Connexion d'iSCSI 107

Torrent 116

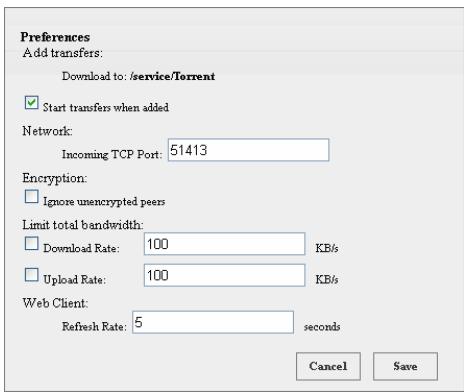

Télécharger 116 Utiliser 116 Paramétrer 117

Paramétrage de synchronisation USB

Périphériques USB & Cartes Mémoire 118

Voir les informations du LG Network Storage 123

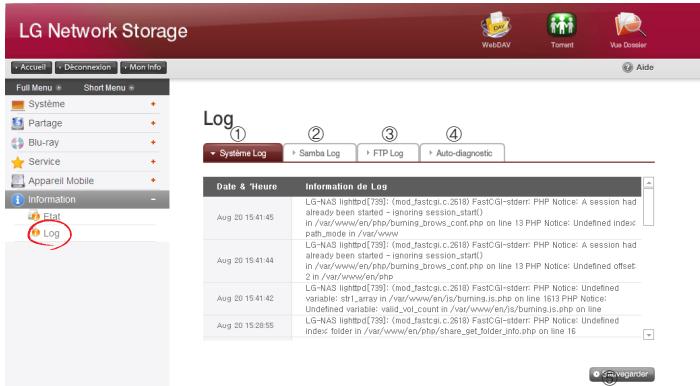

État 123 Log 125

Menu affiché en haut

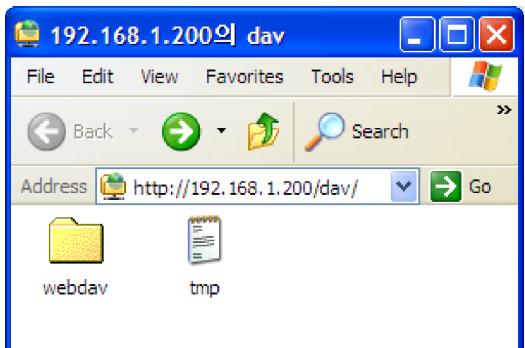

WebDAV 127 Mes infos 129

5. Utilisation du menu du Web du LG Network Storage (Utilisateurs Réguliers)

Blu-ray/DVD

Graver. 130

Menu affiché en haut 134

Mesinfos 134

6. Utilisation du dossier réseau du LG Network Storage

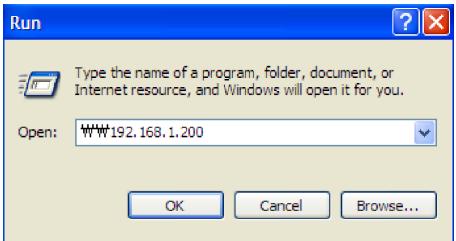

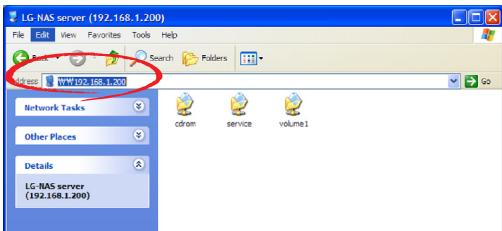

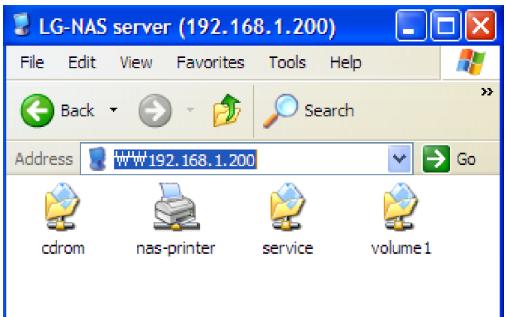

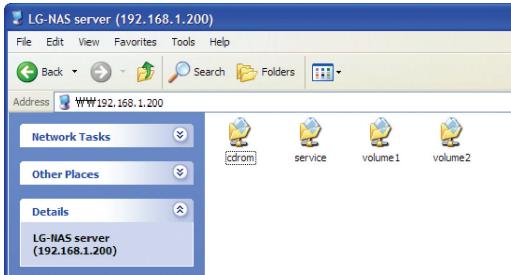

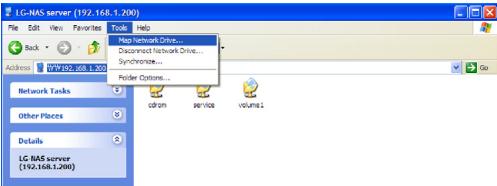

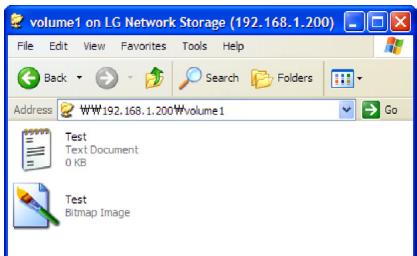

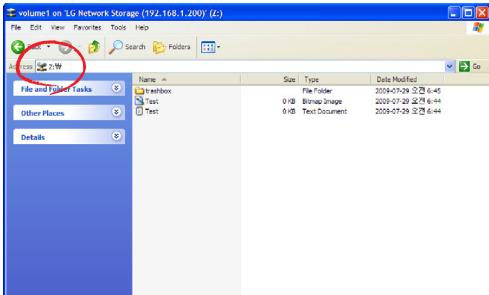

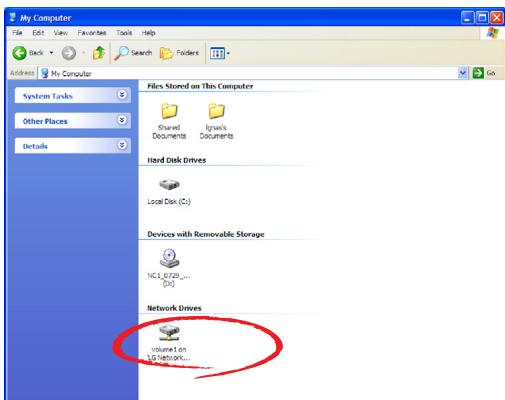

Connexion au Système d'exploitation Windows.

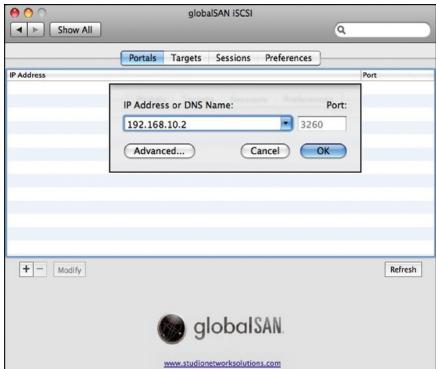

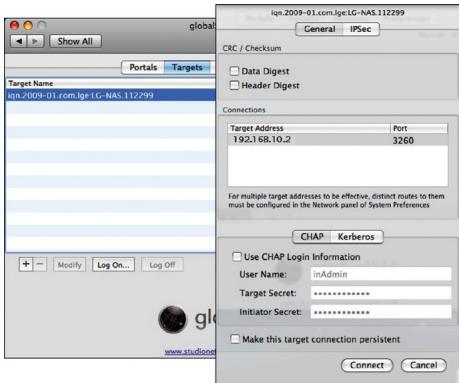

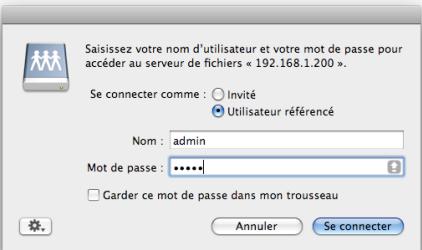

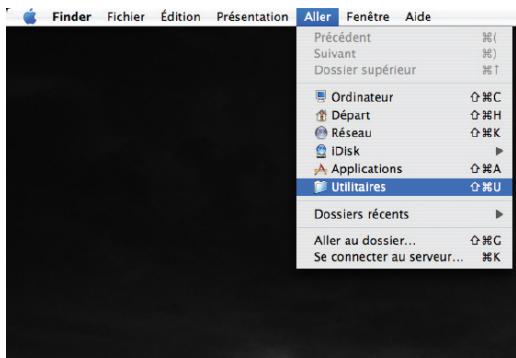

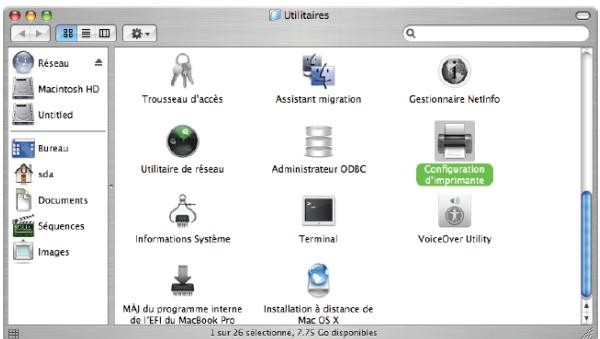

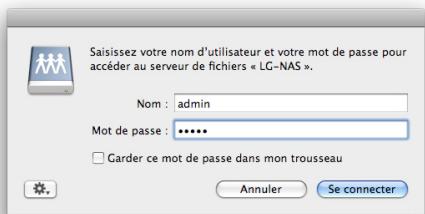

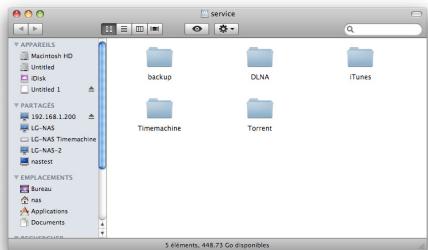

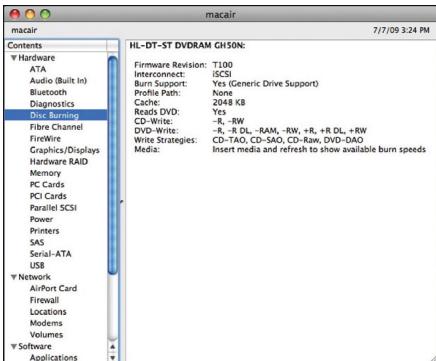

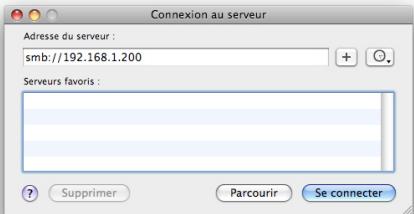

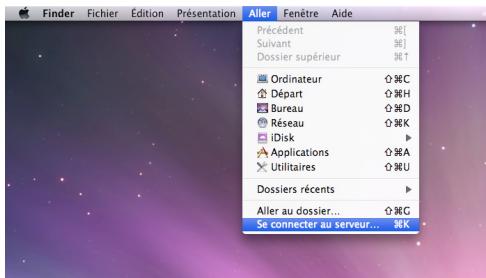

Connexion au système d'exploitation macOS 139

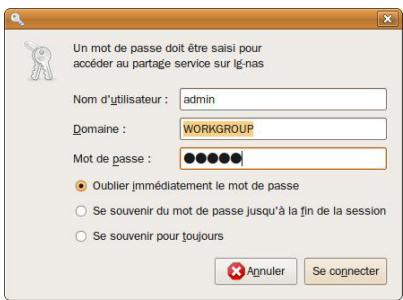

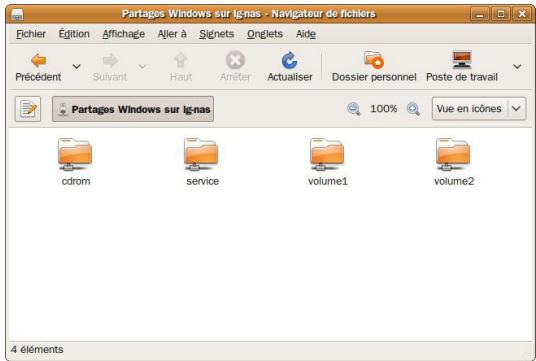

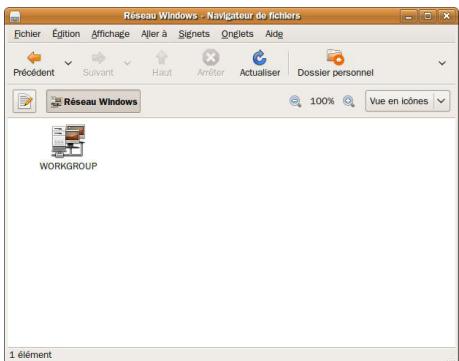

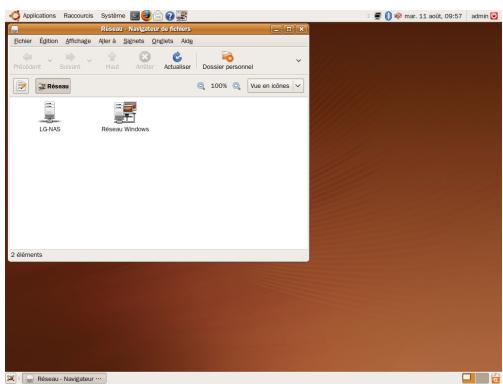

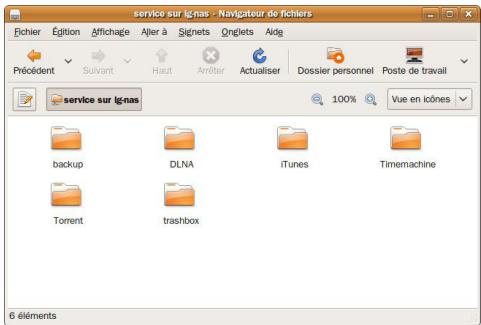

Connexion au système d'exploitation Linux 142

7. Maintenance et auto-diagnostic du LG Network Storage

Arrêt/Redémarrage du LG Network Storage

Initialisation du paramétrage du réseau et du mot de passe administrateur

Vérification des informations du système et sauvegarde...... 147

Exécution de l'auto-diagnostic.

Échec ou défaillance du système. 148

Coupure de courant ou défaillance anormale. 148

Protection de la température du système 149

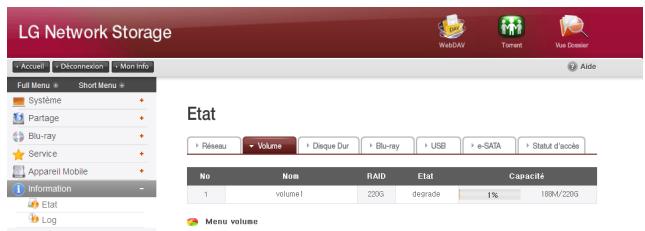

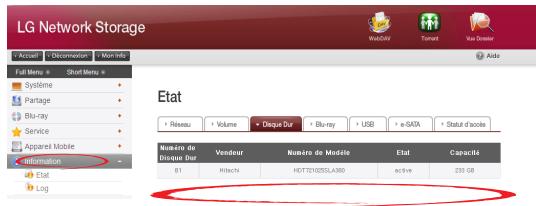

8. Dépannage RAID 150

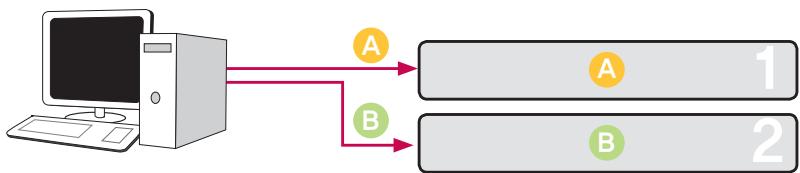

Annexe A Construction de volume et configuration de RAID 152

Annexe B Support Technique 156

Annexe C Avis Logiciel Source Ouverte 157

Annexe D Liste des dispositifs compatibles et recommandés 163

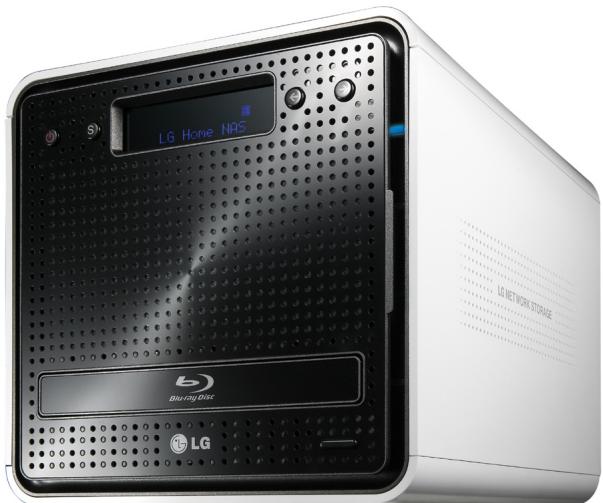

Introduction du LG Network Storage

Merci d'avoir acheté le LG Network Storage.

1) Vous pouvez désormais utiliser les fonctions de base du LG Network Storage - sauvegarde et partage de données avec Windows, Mac et Linux.

Grâce à la sauvegarde sur le lecteur Blu-ray/DVD incorporé, vous pouvez gérer vos données avec plus de sécurité et d'efficacité.

3) Le lecteur de disques Blu-ray / DVD peut être utilisé pour copier les données du disque directement sur le LG Network Storage.

1. Introduction

Grâce à la fonction de synchronisation mobile, les fichiers modifiés sont automatiquement sauvegardés en synchronisant les dispositifs mobiles et les fichiers du LG Network Storage, sans passer par un PC.

Ce guide comprend les instructions d'installation rapide, les options et les fonctions détaillées.

Systèmes d'exploitation supportés

• Windows XP, Server 2003, Vista. Mac OS 10.x ou plus. Linux (Redhat, Suse, Ubuntu).

PC S/W

Logiciels PC	Systèmes d'exploitation supportés
NAS Detector	Windows XP, Server 2003, Vista, Mac OS 10.x ou plus
NAS Monitor	Windows XP, Server 2OO3, Vista
Comnso Backup	Windows XP, Server 2OO3, Vista
Photo DVD Album	Windows XP, Server 2OO3, Vista
CyberLink	Windows XP SP2 ou plus, Vista
Acrobat Reader	Windows, Mac
Flash Player	Windows, Mac

Contenu du package

LG Network Storage	Garantie du produit
LG Network Storage PC Software Installer	Guide d'installation rapide
Cordon électrique et adaptateur	Câble LAN
Vis pour serrer les disques durs (x8) - pour les modèles sans disques durs incorpôres

• Les images du guide peuvent varier selon le contenu de l'emballage.

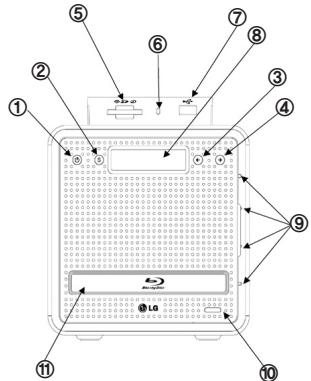

Nom de chaque article

① Bouton d'alimentation : active et désactive l'appareil (pour désactiver, appuyez sur le bouton et maintenez pendant 3 secondes sans interruption). Bouton SET(S) : permet de sélectionner un mode. Si appuyé sur l'écran d'hibernation, vous pouvez rapidement vérifier les informations d'IP. Les chiffres sont modifiés lorsque vous paramétrez l'adresse IP. ③ Bouton flèche gauche (<-) : permet la recherche de menu et le déplacement lors de l'installation d'IP. Bouton flèche droite (→) : permet la recherche de menu et le déplacement lors de l'installation d'IP. ⑤ Lecteur de carte mémoire : supporte les formats SD, MMC, MS et XD. ⑥ LED d'affichage de l'état actuel de la carte mémoire : - Bleu signifie qu'elle fonctionne correctement. ⑦ . ⑧ Fenêtre LCD : affiche l'objet actuel. ⑨ LED d'affichage d'état de lecteur de disque dur (HDD) / lecteur de disque optique (ODD) : - Bleu : normal - Rouge : anomalie. Bouton d'ouverture de disque : ouvre/ferme le plateau du lecteur de disque optique. ⑩ Emplacement du lecteur Blu-ray/DVD.

① Port USB : interface USB 2.0 ② Port LAN : port à connecter à un câble LAN ③ e-SATA : support de dispositifs SATA II externes ④ Prise DC : port à connecter à l'adaptateur secteur ⑤ Ventilateur ⑥ Verrouillage Kensington : verrouillage antivol ⑦ Porte-câble adaptateur : il fixe le câble de l'adaptateur pour qu'il ne se débranche pas facilement.

2. Installation du LG Network Storage

Veuillez suivre ces instructions pour l'installation de votre LG Network Storage.

Commencez à partir de cette étape si vous l'installez vous-même, et commencez à partir de cette étape si votre produit a déjà le disque dur installé.

Installation de disque dur

La est comme ci-dessous. Veuillez vous référer à chaque nom lors de l'installation des disques durs.

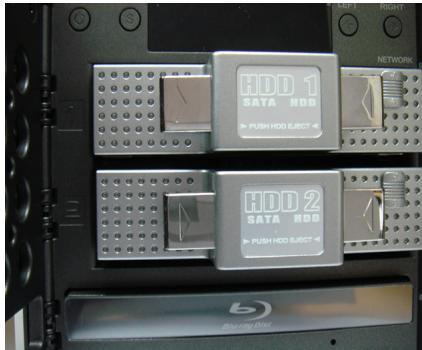

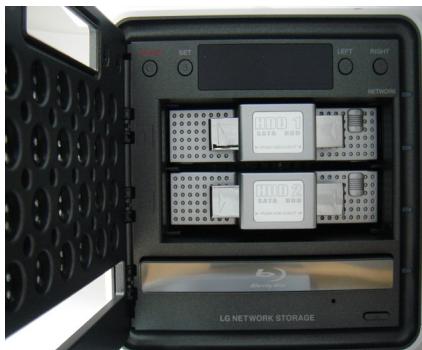

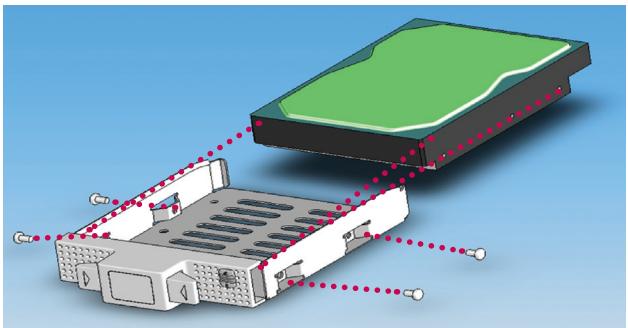

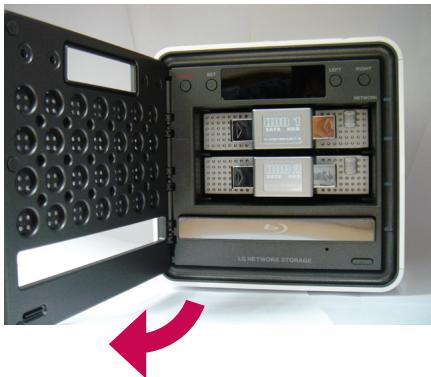

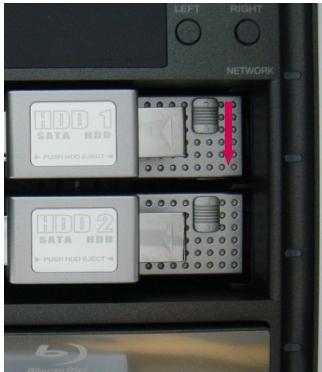

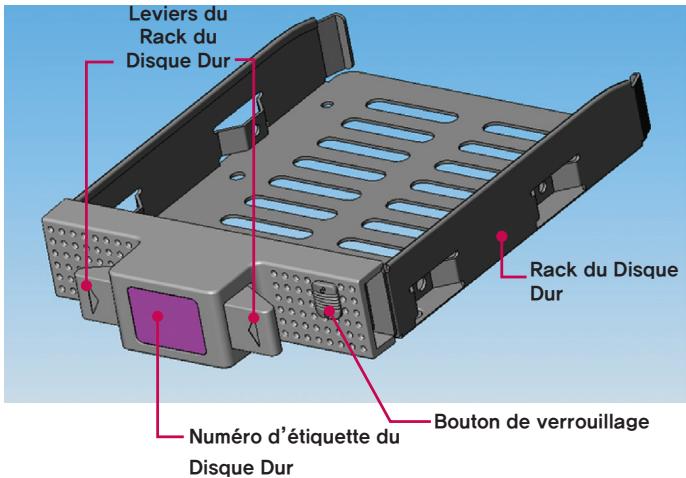

Composition du rack du disque dur

Note) Si les tailles des disques sont différentes, la configuration de RAID utilisera le plus petit disque comme référence pour la taille du disque. Par conséquent, le reste ne peut pas être utilisé et la capacité diminue.

① D'abord, assurez-vous que le courant est coupé. ② Ouvrez la couverture frontale du LG Network Storage.

③ Déplacez le bouton de verrouillage vers le haut et vérifiez que l'ensemble est bien déverrouillé. ④ Séparez le rack du disque dur du corps principal en le tirant tout en appuyant sur la poignée du rack. ⑤ Insérez le disque dur dans le rack, puis vissez avec un tournevis les 4 vis à leur emplacement respectif.

⑥ Insérez le rack en faisant correspondre le numéro d'étiquette du rack à celui du panneau frontal du LG Network Storage.

⑦ Insérez le rack tout au fond du corps principal du LG Network Storage, jusqu'à ce que vous entendiez un clic.

Veuillez déplacer le bouton de verrouillage en bas pour éviter que le rack ne soit détaché accidentellement.

Installez les autres disques durs dans le LG Network Storage de la même manière.

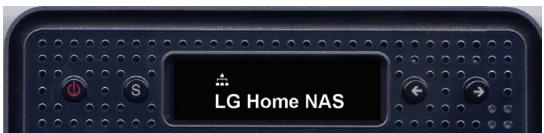

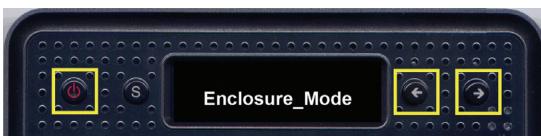

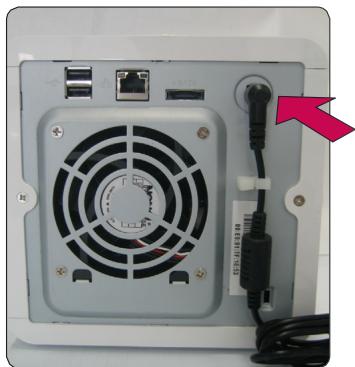

Installation du LG Network Storage Installer (installation des fichiers système du LG Network Storage et configuration de volumes et RAID)

fourni à la prise DC.

② Appuyez une fois sur le bouton d'allumage tout en appuyant sur les boutons ← et → en même temps. Relâchez les boutons ← et → quand le message « Enclosure_Mode » apparaît.

③ Le LG Network Storage redémarre automatiquement lorsque le « Mode fermeture » est terminé. Si le « Mode fermeture » a été interrompu anormalement (ex. : courant coupé avant la complétion du mode), retournez à l'étape 2 et effectuez le « Mode fermeture ».

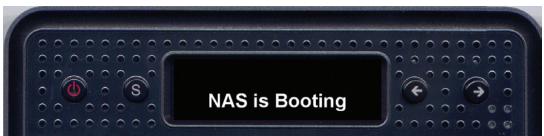

④ Le système charge les fichiers système au démarrage. Il est impossible d'utiliser le LG Network Storage durant le redémarrage du système.

⑤ Le démarrage du système sera terminé dans 20 secondes environ, avec une méthode légère (dans le cas où la connexion au réseau est activée).

⑥ Maintenant, l'installation de base pour lancer le LG Network Storage est terminée.

Pour configurer le volume afin de sauvegarder les données de l'utilisateur sur le LG Network Storage, veuillez le configurer via l'interface web en vous référant au chapitre 4.

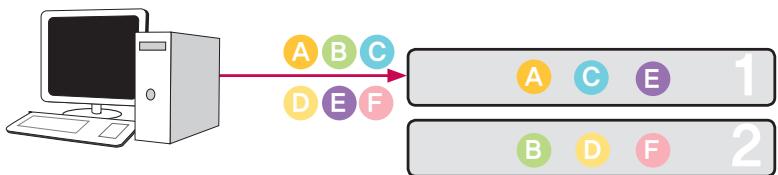

• Lors de la configuration du RAID, le nombre et la taille des unités de disque dur détermineront le temps de configuration.

Capacité totale de HDD	Installation de fichier système	Volume et configuration de RAID [Disques individuels]	Volume et configuration de RAID [RAID 1]
500GB (250 GB * 2)	Approximativement 10 minutes	Approximativement 5 minutes	Approximativement 1 heures
1TB (500 GB * 2)	Approximativement 10 minutes	Approximativement 10 minutes	Approximativement 1-2 heures
2TB (1 TB * 2)	Approximativement 10 minutes	Approximativement 15 minutes	Approximativement 4-5 heures

Note : Il est recommandé de ne pas utiliser le LG Network Storage durant la configuration du RAID car, dans le cas contraire, la vitesse du système sera ralentie.

• Si le disque dur a déjà été utilisé, toutes les données qu'il contient seront perdues.

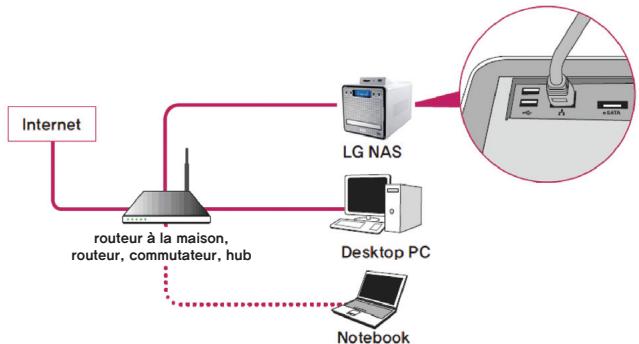

Connexion du LG Network Storage

Lorsque vous disposez d'un serveur DHCP, sélectionnez 'Recevoir adresse IP automatiquement' après avoir connecté le LG Network Storage au routeur IP, à l'interrupteur ou au hub pour recevoir les informations du réseau à partir du serveur DHCP. Dans le cas où vous utilisez une adresse IP particulière distribuée par l'administrateur réseau, vous pouvez l'installer facilement lorsque vous possédez l'adresse IP, le masque de sous-réseau, la passerelle de base et les informations DNS.

①. En utilisant les câbles LAN fournis avec l'appareil, connectez les ports LAN du LG Network Storage à ceux des dispositifs réseau (r , ou connectez les ports LAN du PC directement.

A. Si des composants réseau (routeur IP, routeur, hub, interrupteur) sont utilisés pour la connexion

Connectez le LG Network Storage au PC des utilisateurs comme ci-dessous, en utilisant un hub, un interrupteur ou un routeur.

B. Si le LG Network Storage est connecté directement au PC sans autres dispositifs réseau,

Connectez le LG Network Storage directement au PC avec le câble LAN et réglez l'adresse IP du LG Network Storage sur DHCP, puis celle du PC sur automatique. Environ 2 minutes plus tard, le paramétrage du réseau sera effectué automatiquement.

LG Network Storage

• Dans le cas où vous connectez directement le LG Network Storage au PC avec le câble LAN, l'accès Internet local du PC ne sera pas disponible. Dans ce cas, la connexion Internet du PC peut être interrompue.

② Démarrez le LG Network Storage en appuyant sur le bouton d'allumage après avoir vérifié qu'il est bien branché au secteur.

Le CD fourni à l'achat du LG Network Storage contient les programmes ci-dessous :

1. NAS Detector

permet de rechercher rapidement et facilement les LG Network Storage existants dans le réseau de l'utilisateur.

1. NAS Monitor

permet de vérifier l'état du LG Network Storage en temps réel et de le contrôler facilement.

1. Comnso Backup

C'est un programme qui sauvegarde vos fichiers importants sur le LG Network Storage en temps réel ou sur programmation.

Les fichiers sauvegardés de cette manière peuvent toujours être restaurés et utilisés quand nécessaire.

1. CyberLink

CyberLink vous facilite l'exploitation des disques optiques du LG Network Storage.

1. Photo DVD Album

C'est un programme qui permet de rechercher les fichiers multimédia sauvegardés sur le PC de l'utilisateur ou sur le LG Network Storage. De plus, il offre la fonction de graver des données multimédias ou de lire des films.

Les programmes installables varient selon l'environnement du système d'exploitation de l'utilisateur.

Programme	Systèmes d'exploitation supportés
	Windows	Mac	Linux
Acrobat Reader	O	O	-
Flash Player	O	O	-
Détecteur NAS	O	O	-
NAS Monitor	O	-	-
Comnso Backup	O	-	-
CyberLink	O	-	-
Photo DVD Album	O	-	-

Installation de programmes d'application du PC

① Insérez le CD "LG Network Storage PC Software Installer" dans le lecteur de disques (CD/DVD/BD) du PC. Un menu comme ci-dessous apparaît quelques instants après.

• Dans le cas où il n'y a pas de disque optique, vous pouvez procéder à l'installation en utilisant la fonction iSCSI du LG Network Storage. Référez-vous aux instructions sur l'iSCSI du chapitre 4.

② Flash Player est nécessaire pour utiliser correctement le menu Web du LG Network Storage. Si Flash Player n'est pas installé sur le PC, cliquez sur l'icône pour l'installer. ③ Cliquez sur le bouton 'Detecteur NAS' et installez 'Detecteur NAS' sur le PC de l'utilisateur. Une icône de raccourci s'affiche après l'installation.

④ Cliquez sur le bouton 'Sauvegarde Comnso' pour installer le programme de Sauvegarde Comnso. ⑤ Cliquez sur le bouton 'Guide Utiliser' pour voir le Guide Utilisateur du LG Network Storage.

Utilisation de programmes d'application du PC

Ceci explique comment utiliser le Détecteur NAS.

Veuillez vous référer au guide fourni dans le programme après l'installation pour une explication en détail sur les programmes livrés (Sauvegarde Comso, Album Images DVD, Cyberlink).

① Après avoir vérifié que la connexion réseau du PC est correcte, double-cliquez sur l'icône 'Détecteur NAS' sur le bureau pour exécuter le programme.

Le Détecteur NAS recherche automatiquement le LG Network Storage connecté sur le réseau de l'utilisateur.

Une fois la recherche terminée, l'adresse MAC, l'adresse IP et le nom d'hôte du LG Network Storage sont affichés.

Le paramétrage par défaut est comme suit.

• Adresse MAC : Ceci est un numéro propre à chacun des produits LG Network Storage ; il se trouve sur l'étiquette qui est au dos de l'appareil.
• Nom d'hôte : LG-NAS

• Dans le cas où vous ne trouvez pas le LG Network Storage auquel vous voulez vous connecter, cliquez sur le bouton 'Recherche réseau' pour rechercher à nouveau. S'il n'est pas trouvé par le 'Détecteur NAS', vérifiez à nouveau l'état de connexion sur le réseau. Reportez-vous au paragraphe pour vous renseigner sur le mode de paramétrage manuel d'adresse IP.

③ Sélectionnez les informations du LG Network Storage trouvé, et les informations de base telles que le masque de sous-réseau, la passerelle par défaut et le DNS, ainsi que les boutons 'Modifier informations réseau', 'Ouvrir menu web' et 'Ouvrir dossier réseau' s'affichent.

• Pour que le programme 'Détecteur NAS' fonctionne correctement, le PC de l'utilisateur doit être connecté au même routeur IP / commutateur / concentrateur que le LG Network Storage.

Pour modifier les informations telles que l'adresse IP, appuyez sur le bouton 'Modifier informations réseau'.

L'option DHCP s'affiche lorsqu'un routeur IP est utilisé ou lorsqu'il existe un serveur DHCP sur le réseau.

• Dans le cas où vous ne possédez pas d'adresse IP distribuée, utilisez l'adresse IP que le 'Détecteur NAS' a trouvée, ou sélectionnez l'option DHCP pour recevoir une adresse IP automatiquement.

⑤ Appuyez sur 'Ouvrir menu web' pour accéder au menu web

⑥ Appuyez sur 'Ouvrir dossier réseau' pour accéder au dossier réseau électionné.

⑦ Si vous sélectionnez 'Oui' dans la fenêtre pop-up qui s'affiche lorsque vous cliquez sur 'Ouvrir menu web' ou 'Ouvrir dossier réseau', vous pouvez ajouter des icônes raccourci sur le bureau. Vous pourrez ainsi accéder au menu web du NAS ou au dossier réseau plus simplement via ces icônes.

Raccourci de menu web NAS

Raccourci de dossier du NAS Network

Le menu Web permet de gérer l'utilisation du LG Network Storage, tels que le paramétrage des informations réseau, l'administration des partages et des services. Il permet également de paramétrer la sauvegarde des données sur Blu-ray / DVD et la sauvegarde par synchronisation des dispositifs mobiles.

① Double-cliquez sur l'icône de raccourci du .

(2) Vous pouvez utiliser le après avoir entré le nom d'utilisateur et le mot de passe. Le nom d'utilisateur et le mot de passe initiaux sont 'admin' tous les deux.

• Dans le cas où vous n'effectuez aucune opération pendant 40 minutes après l'ouverture de session, la session est fermée automatiquement pour des raisons de sécurité.

③ Quand vous avez ouvert une session, vous pouvez utiliser les fonctions telles que le paramétrage des informations réseau du LG Network Storage, l'administration du partage et des services, l'utilisation du lecteur de disques Blu-ray / DVD et la sauvegarde ou la synchronisation des dispositifs mobiles. Veuillez vous référer au chapitre 4, "Utilisation du menu Web du LG Network Storage".

Vous pouvez partager et sauvegarder des fichiers sur des disques durs internes comme sur des disques durs externes connectés à des PC.

① Double-cliquez sur l'icône de raccourci du dossier réseau du LG Network Storage.

Le dossier 'cdrom', correspondant au lecteur de disques Blu-Ray/DVD du LG Network Storage, et le dossier 'volume', le dossier de base, seront affichés.

Pour voir les contenus du disque inséré dans le LG Network Storage, double-cliquez sur le dossier 'cdrom', puis double-cliquez sur le dossier 'volume1' ou sur le dossier 'volume2' pour accéder au disque dur du LG Network Storage.

• Dans le cas où les contenus du dossier cdrom du LG Network Storage ne sont pas correctement affichés, veuillez rafraîchir.
• Le nom d'utilisateur et le mot de passe initiaux du LG Network Storage sont 'admin' tous les deux.
• Les dossiers 'volume' ou 'service' apparaissent uniquement après que la configuration du volume est complétée via le menu web.

Le NAS Monitor offre de multiples fonctions pour que l'utilisateur puisse utiliser le LG Network Storage plus facilement. Par exemple, vous pouvez effectuer les opérations que vous souhaitez mener facilement en cliquant sur le menu NAS Monitor lorsque vous désirez ouvrir un dossier réseau ou vous connecter à un site web.

Fondamentalement, le moniteur NAS acquiert les informations sur l'adresse IP en communiquant automatiquement avec le LG Network Storage. Donc, l'utilisateur n'est pas obligé de paramétrer, même quand l'adresse IP est modifiée.

Lorsque le moniteur NAS est lancé, vous pouvez le vérifier en bas à droite de votre écran par l'icône en forme de plateau sur l'écran de Windows. La figure ci-dessous montre le menu qui apparaît lorsque vous appuyez sur le bouton droit de votre souris.

Ceci est le menu utilisé pour se connecter aux sites web.

Ceci est utilisé pour ouvrir des dossiers réseau. Vous pouvez lancer cette fonction en double-cliquant sur le bouton gauche de votre souris sur son icône.

Ceci est utilisé pour se connecter au serveur FTP.

Ceci est utilisé pour lancer le programme du Détecteur NAS qui permet de modifier l'adresse IP du LG Network Storage. Il faut que le Détecteur NAS soit installé au préalable pour pouvoir l'exécuter.

C'est une fonction utilisée pour convertir le mode d'économie d'énergie maximale en mode normal. Il faut environ 1 minute pour la conversion.

Les informations concernant l'adresse IP du moniteur NAS sont automatiquement sélectionnées lorsqu'un seul LG Network Storage est utilisé. En revanche, de nombreux messages sont transférés au moniteur NAS lorsque plusieurs LG Network Storage sont utilisés, et il est impossible de désigner sur quel LG Network Storage on transfère les ordres lors de la sélection du menu. Cette fonction permet de sélectionner un LG Network Storage pour pouvoir traiter uniquement les informations du LG Network Storage souhaité.

Ceci affiche le dernier message transféré.

Ceci n'affiche pas les messages transférés du LG Network Storage.

3. Utilisation des boutons sur le panneau LCD et partie frontale

Lorsque le démarrage est terminé, le premier écran du LG Network Storage est le suivant.

• Lorsque le câble LAN n'est pas connecté, l'icône du réseau ( ) ne sera pas affichée sur le panneau LCD. Veuillez vérifier à nouveau la connexion du câble LAN. L'icône du réseau ( ) peut clignoter si le réseau est instable, et durant la modification de l'adresse IP.

Activer

Le LG Network Storage est activé en affichant le message ci-dessous lorsque l'on appuie sur le bouton d'allumage situé à l'avant.

Désactiver

Appuyez sur le bouton d'allumage situé à l'avant pendant au moins 3 secondes ; le LG Network Storage va afficher le message ci-dessous et sera désactivé peu de temps après.

Description des icônes

(1)

(2)

(3)

(4)

(5)

① Il indique l'état de la connexion au réseau. Elle n'est pas activée tant que le câble LAN n'est pas connecté, et clignote lorsqu'il est connecté. En outre, il clignote pendant la distribution d'adresse IP lorsque le paramétrage en mode DHCP est activé. ② Il est activé lorsque l'utilisateur a effectué "Ouvrir dossier réseau" pour se connecter au LG Network Storage. ③ Il est activé lorsque la carte mémoire / USB / dispositifs e-SATA sont connectés. ④ Il est activé lorsque les médias CD / DVD / BD sont insérés dans le lecteur de disques Blu-ray / DVD. ⑤ Il est activé lorsque le volume est configuré pour sauvegarder les données de l'utilisateur. Si cette icône n'est pas activée, il est impossible de transférer les fichiers vers le LG Network Storage même si l'on ouvre le dossier réseau ; et les fonctions sauvegarde USB / ODD ne sont pas exploitables.

Commandes (boutons ← →)

Vous pouvez utiliser de nombreuses fonctions fournies par le LG Network Storage en appuyant sur les boutons ← et → situés à l'avant.

Les commandes possibles sont présentées ci-dessous.

Il y a 6 commandes, constituées dans l'ordre suivant : ‘Ecran d'accueil' – ‘Mode Information' – ‘Mode Paramétrage IP' – ‘Mode Sauvegarde USB' – ‘Mode Sauvegarde ODD' – ‘Mode Hibernation'. Vous pouvez vous déplacer en utilisant les boutons ‘←' et ‘→' pour sélectionner.

Appuyez sur le bouton Set (S) pour activer chacune des commandes.

Mode d'information

Affiche l'état actuel et les informations du LG Network Storage. Sélectionnez Mode Information, puis vous pouvez consulter dans l'ordre : [Informations d'adresse IP] - [Version du Firmware Système] - [Version du Firmware Micom] - [Quantité utilisée de HDD] - [Date et heure] - [Informations Vitesse du Ventilateur] ou dans l'ordre inverse.

Informations d'adresse IP

Vous pouvez vérifier l'adresse IP sélectionnée.

• Appuyez sur le bouton SET sur l'écran d'accueil si vous souhaitez rapidement vérifier les informations d'adresse IP.
• Lorsque le mode DHCP est activé, l'adresse IP peut être affichée 000.000.000.000 temporairement durant l'essai de connexion au serveur DHCP.

Informations de version du firmware du système

Vous pouvez vérifier la version du firmware du système installée.

Informations de version du firmware Micom

Vous pouvez vérifier la version du firmware Micom installée.

Quantité utilisée de HDD

Vous pouvez vérifier le pourcentage de la quantité utilisée (%).

• Le message 'HDD Config First' s'affiche lorsque le volume n'est pas configuré.

Vous pouvez vérifier la date et l'heure actuellement réglées dans le LG Network Storage.

Informations vitesse du ventilateur

Vous pouvez vérifier la vitesse actuelle de rotation du ventilateur.

Mode paramétrage IP (IP setting mode)

Sélectionnez le [Mode Paramétrage IP] en utilisant la touche SET, et vous pourrez régler l'adresse IP du LG Network Storage.

Vous pouvez vous déplacer entre les menus [Paramétrage IP Manuel], [Paramétrage IP Automatique] et [Retour à l'écran d'accueil] en utilisant les boutons de direction, puis vous pouvez sélectionner un menu.

Pour un paramétrage manuel, veuillez suivre les instructions suivantes.

① lorsque [1] Static IP s'affiche. Un affichage comme suit apparaît.

② Appuyez sur le bouton SET à nouveau.

③ L'adresse IP actuelle est affichée, et le curseur clignote sur le premier chiffre. Si vous appuyez alors sur le bouton SET, le chiffre s'agrandit. Une fois que vous avez trouvé le chiffre désiré, déplacez-vous sur le chiffre de droite en utilisant . Si vous désirez modifier les chiffres précédents, vous pouvez vous déplacer vers la gauche en utilisant le bouton de direction gauche.

④ Appuyez sur pour passer à la valeur suivante à paramétrer.

⑤ Appuyez sur le bouton SET.

⑥ Paramétrez la valeur du masque réseau de la même manière que pour le paramétrage de l'adresse IP.

⑦ Appuyez sur le bouton SET.

Paramétrez la valeur de la Passerelle de la même manière que pour le paramétrage d'adresse IP.

• Il est recommandé de sélectionner manuellement l'adresse IP configurée par l'administrateur réseau pour le LG Network Storage, afin d'éviter les conflits avec d'autres dispositifs réseau tels qu'un routeur.

Mode sauvegarde USB

Le LG Network Storage offre une fonction de sauvegarde facile des données des dispositifs mémoires tels que les clés USB et cartes mémoires sur le LG Network Storage, avec une simple utilisation des boutons de direction.

Note : Certaines cartes mémoires peuvent avoir besoin d'un adaptateur. (Veuillez vous référer au site http://www.lge.com pour vérifier la liste des cartes mémoires compatibles. Il se peut que le LG Network Storage ne fonctionne pas correctement dans le cas où un dispositif non compatible est employé.)

Sauvegarde facile - Sauvegarde OneTouch

Connectez le dispositif USB ou la carte mémoire au LG Network Storage. Peu de temps après, lorsque le dispositif est reconnu, vous pouvez vérifier le message ci-dessous avec une sonnerie.

① Appuyez sur le bouton SET pour sauvegarder, et sur le bouton de direction gauche pour annuler. * Lorsque plusieurs dispositifs sont connectés, la sauvegarde sera effectuée sur le dernier dispositif connecté. ② Vous pouvez vérifier le pourcentage de la quantité sauvegardée.

Lorsque la sauvegarde est terminée, un dossier au nom du fabricant du dispositif mémoire est généré sous le dossier service/sauvegarde/USB. Cela permet de distinguer ces dispositifs des autres. Puis, les sous-dossiers sont générés selon les dates de sauvegarde pour enregistrer les contenus des dispositifs USB ou des cartes mémoires sur le LG Network Storage.

Les noms des dossiers sont générés automatiquement comme suit.

Répétoire de sauvegarde	Noms de dossiers générés
service/sauvegarde/USB	nom du fabricant du dispositif mémoireNúmero de série/Format de sauvégarde de fichiers /date de la génération du dossier

• Lorsque le même dispositif de mémoire est sauvegardé à plusieurs reprises en sauvegarde facile, les données sauvegardées en dernier seront toutes enregistrées sous Dans le cas où la sauvegarde a été effectuée plus de 2 fois le même jour, un numéro de série sera indiqué avec la date. Toutes les données du dispositif de mémoire seront sauvegardées dans le premier dossier général, puis les dossiers générés ensuite sauvegarderont les dossiers et fichiers ajoutés en comparaison avec les données précédemment sauvegardées.

Veuillez vous référer au paramétrage de synchronisation USB du chapitre 4 pour en savoir plus sur le dossier "Dernière Sauvegarde".

Mode sauvegarde USB

Déplacez-vous sur le Mode Sauvegarde USB en utilisant les boutons de direction, puis appuyez sur le bouton SET ; procédez de même que pour la sauvegarde facile.

Vous pouvez paramétrer les articles concernant la sauvegarde USB sur la page Web. Veuillez vous référer au Paramétrage de synchronisation USB du chapitre 4 pour plus de détails.

Sauvegarder les données de disques optiques sur le LG Network Storage

Le LG Network Storage offre une fonction de sauvegarde facile des données des disques optiques, tels que les CD, DVD et Blu-ray, sur le stockage réseau, avec une simple utilisation des boutons de direction.

① Insérez le disque optique à sauvegarder dans le lecteur de disques Blu-ray/DVD. ② Une fois qu'il est reconnu, le type du disque optique est affiché à l'écran.

③ Après vous être déplacé sur le Mode Sauvegarde ODD en utilisant les boutons de direction, sélectionner. ④ Vous pouvez choisir parmi 3 menus comme dans la figure ci-dessous en utilisant les boutons de direction.

⑤ Sélectionnez le mode de sauvegarde souhaité, puis a commencer la sauvegarde.

⑥ Vous pouvez vérifier le pourcentage de la quantité sauvegardée.

Vous pouvez annuler le processus en cours en appuyant sur le bouton ←.

Backup canceled

Une fois que le processus est terminé, un message comme celui-ci s'affiche sur l'écran.

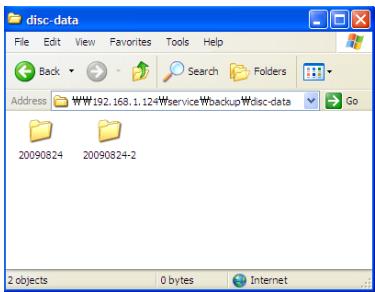

Copier données

Ceci est une fonction qui permet de u disque sur le LG Network Storage telles qu'elles sont.

Lorsque vous sélectionnez la fonction Copier Données, les dossiers sont générés sous le dossier service/backup/disc-data selon les dates de sauvegarde pour sauvegarder les données de l'utilisateur. Dans le cas où la sauvegarde a été effectuée plus de 2 fois dans le même jour, un numéro de série sera indiqué avec la date.

Copier des images

Ceci est une fonction qui permet de sauvegarder les contenus du disque sous forme de fichier image ISO.

Lorsque la sauvegarde est terminée, les dossiers sont générés sous le dossier `service/backup/disc-image` selon les dates de sauvegarde pour conserver les données de l'utilisateur. Dans le cas où la sauvegarde a été effectuée plusieurs fois le même jour, des chiffres seront ajoutés derrière la date selon l'ordre de sauvegarde.

La fonction Copier images ne fonctionne pas dans les cas suivants :

① Dans le cas d'un disque optique dont les droits sont réservés, le message 'disque non supporté' est affiché et la sauvegarde est stoppée. ② Les disques gravés en multi-sessions ne supportent pas la sauvegarde d'images.

Mode hibernation (hibernation mode)

Ceci est le mode qui termine tous les services du NAS, minimise l'alimentation du système, y compris celle du disque dur, et permet de lancer le NAS en mode d'économie d'énergie maximale. En mode d'économie d'énergie maximale, même les icônes en haut de l'écran ne sont pas affichées.

Hibernation done

Appuyez sur n'importe quelle touche sauf le bouton d'allumage, et le système basculera automatiquement en mode normal. Vous pouvez également vous connecter sur le site web et entrer le mot de passe du compte administrateur pour le convertir en mode normal.

La plupart des services, y compris le SMB (Samba), ne sont pas exploitables en .

Le ne fonctionne pas lorsque la fonction iSCSI est activée.

Ouvrir/fermer plateau (bouton d'ouverture)

Appuyez sur le bouton d'ouverture situé en bas de la façade pour ouvrir le plateau, puis insérez le disque. Lorsque le plateau du lecteur Blu-ray/DVD est ouvert, appuyez à nouveau sur le bouton d'ouverture ou poussez légèrement le plateau pour le fermer.

Paramétrage du réseau

Avec le menu Paramétrage du Réseau, vous allez paramétrer les éléments importants pour connecter le LG Network Storage au réseau. Veuillez paramétrer attentivement, car il peut y avoir des problèmes de connexion si les paramètres sont erronés.

Nom d'hôte

Entrez le nom d'hôte du LG Network Storage.

Le nom de serveur est limité à 12 caractères ; ceci peut être une combinaison quelconque de lettres (A-Z ou a-z), chiffres (0-9) et traits d'union (-), tandis qu'un chiffre ou un trait d'union ne peut pas être en début du nom. Les caractères spéciaux ne sont pas autorisés.

Noms utilisables : LG-NAS, LGNAS-123

Noms inutilisables : LG_NAS, -LGNAS, 123-LG, LG-#, LG/N

Entrez la description de l'hôte.

La description d'hôte est limitée à 24 caractères, comprenant les lettres, chiffres, trait d'union (-), tiret bas (_) et espace. Ce paramétrage n'affecte que le Client Windows.

Interface

Les propriétés de l'adresse IP de l'interface réseau sont spécifiées. Pendant le raccordement du système, des précautions doivent être prises car des restrictions peuvent être créées.

Dans le cas où vous souhaitez utiliser une adresse IP particulière

Sélectionnez 'Sélection manuelle d'adresse IP' lorsque vous possédez une adresse IP distribuée par l'administrateur ou si particulière. Ensuite, entrez l'adresse IP, le masque de sous-réseau, la passerelle de base et l'adresse DNS comme suit.

• Adresse IP : Entrez l'adresse IP souhaitée.
• Masque de Sous-réseau : Entrez le masque de sous-réseau qui est adapté à l'environnement actuel du réseau.
• Passerelle par défaut : Définit l'itinéraire vers l'extérieur. S'il n'existe aucune passerelle de base sur le réseau, entrez l'adresse IP.
• Adresse de Serveur DNS par défaut : Le DNS permet la conversion entre le nom de domaine et l'adresse IP. Les fonctions de courrier électronique, de DDNS et de domaines ne peuvent pas fonctionner correctement si le DNS n'est pas paramétré correctement.
• Adresse de Serveur DNS supplémentaire : Entrez l'adresse du serveur DNS supplémentaire.

• Lorsque vous n'avez pas de valeurs exactes de paramétrage, il est recommandé de demander ces renseignements auprès du fournisseur d'accès ou de l'administrateur réseau.

Dans le cas où vous souhaitez recevoir une adresse IP automatique

Lorsque vous souhaitez rec ment, sélectionnez le mode DHCP. Vous ne pouvez utiliser cette option que si un serveur DHCP existe sur le réseau. Veuillez vérifier la nouvelle adresse IP à travers l'écran LCD ou le Détecteur NAS, puisque la connexion au menu web sera interrompue lorsque l'option DHCP est activée. Dans le cas où vous utilisez le mode DHCP, il renouvelle son adresse IP à partir du serveur DHCP régulièrement, engendrant des modifications inattendues de l'adresse IP ; il faut être attentif pour utiliser ce mode.

Dans le cas où il n'y a pas de serveur DHCP sur le réseau alors que vous avez sélectionné le mode de réception automatique d'adresse IP, une adresse locale telle que 169.254.XXX.XXX sera attribuée. Il est possible de l'utiliser pour connecter le PC directement au câble, auquel cas le paramétrage d'adresse IP du PC doit être également en 'Mode Réception Automatique d'Adresse IP'.

Paramétrage de la taille des paquets de transmission Ethernet

Paramétrez la t . Si la taille du paquet vous est inconnue, paramétrez-la à 1500 octets.

Propriétés de la taille de trame Ethernet

Taille de Trame Ethernet

1500 octets (Défaut)

• Taille du paquet de transmission Ethernet : Lorsque la taille du paquet Ethernet est d'au moins 1500 octets, vous pouvez envoyer les fichiers plus rapidement et plus facilement. Dans ce cas, il faut modifier non seulement la taille du paquet de transmission Ethernet du LG Network Storage, mais aussi la taille des paquets sur le PC, le routeur IP, le hub, l'interrupteur ou le routeur. Autrement, les performances seront réduites.

Groupe de travail / Domaine

Paramétrez un groupe de travail ou un domaine que le réseau Windows supporte. Vous pouvez ainsi accéder au dossier partagé du LG Network Storage depuis Windows. De plus, le service de domaine du LG Network Storage supporte le réseau actif Windows pour récupérer les informations existantes de l'utilisateur plus facilement et plus rapidement.

① Sélectionnez un 'Groupe de travail' ou 'Domaine' selon l'environnement de réseau dans lequel le LG Network Storage va fonctionner.

② Dans le cas où vous avez besoin du 'Groupe de travail', entrez le nom du groupe de travail à utiliser ; dans le cas où vous avez besoin du 'Domaine', entrez le nom de domaine, le nom d'utilisateur de l'administrateur de domaine et son mot de passe.

• Domaine : Lorsque vous utilisez un réseau actif, vous pouvez paramétrer un domaine pour donner l'autorisation d'utiliser le dossier à un utilisateur ou un groupe du domaine, sans créer d'utilisateur ou de groupe local. Pour paramétrer un domaine, il faut demander l'aide à l'administrateur du réseau ou posséder les connaissances nécessaires pour configurer un serveur de noms soi-même. Si vous n'êtes pas expérimenté avec les groupes de travail ou les domaines, il est recommandé d'utiliser la valeur par défaut (groupe de travail).

DDNS (DNS dynamique)

Il est possible de connecter le LG Network Storage à un nom de domaine depuis l'extérieur en utilisant le DDNS (ex : http://myname.IGNas.com ou ftp://myname.IGNas.com).

Dans le cas où vous utilisez une adresse IP fixe, il est possible de mémoriser l'adresse IP pour vous connecter à un serveur à partir d'Internet, tandis que le DDNS offre un environnement de connexion favorable dans le cas où les adresses IP changent régulièrement. Le DDNS surveille en temps réel les adresses IP variables et effectue le mapping avec le nom de domaine. Par conséquent, il n'est pas nécessaire de retenir les adresses IP qui changent fréquemment, et vous disposez d'une adresse fixe.

① DDNS : Sélectionnez 'Utiliser'. ② Nom de Domaine : Entrez le nom de domaine que vous souhaitez utiliser. ③ Mot de passe DDNS : Entrez le mot de passe.

Le mot de passe est requis lorsque l'on souhaite ré-enregistrer le même nom de domaine en cas de remplacement du LG Network Storage ou de la réinitialisation du système. Assurez-vous d'avoir bien retenu votre mot de passe. ④ Cliquez sur le bouton 'Appliquer'. Si vous sélectionnez 'Ne pas utiliser' après avoir enregistré le nom de domaine, le domaine existant peut être supprimé et un autre LG Network Storage pourrait enregistrer et utiliser ce nom-là. Soyez attentif à votre sélection.

UPnP

Il est possible que le LG Network Storage reçoive directement une demande entrant sur le routeur auquel il est connecté en utilisant le port forwarding UPnP. Dans le cas où l'on connecte le LG Network Storage à partir de l'extérieur via le DDNS, il faut modifier le paramétrage du routeur de sorte que les demandes réseau entrant dans le routeur soient transférées au LG Network Storage. Grâce à cette fonction, il est possible que le routeur transfère les données sans que l'on ait à le paramétrer (dans ce cas, il faut que le routeur supporte le port forwarding UPnP).

① Vérifiez que l'adresse du routeur auquel le NAS est connecté est correctement affichée. ② Dans ce cas, elle est affichée si la fonction Port forwarding du routeur est activée. ③ Appuyez sur le bouton 'Appliquer'.

Il se peut que l'appareil ne fonctionne pas correctement si le routeur ne supporte pas le port forwarding UPnP ou si cette fonction est désactivée.

Date et heures

Paramétrage de l'heure du système. Pour que les heures exactes des fichiers chargés vers le dossier partagé et des fichiers de log soient affichées, il faut que l'heure actuelle soit paramétrée exactement.

Paramétrer la Date et Heure

① Appuyez sur le bouton Éditer pour modifier manuellement l'heure et la date. En utilisant le fuseau horaire, vous pouvez sélectionner la région où le LG Network Storage est actuellement installé. Entrez des valeurs exactes car le paramétrage de l'heure peut affecter le service NTP et l'authentification d'utilisateur de Domaine. ② Vous pouvez reprendre l'heure actuelle de votre PC en cliquant sur le bouton 'Utiliser l'heure locale'.

Paramétrage du NTP

Le NTP (Network Time Protocol) obtient l'heure exacte à partir d'un serveur de temps externe pour synchroniser régulièrement l'heure du système. Il est recommandé de le laisser activé pour que l'heure exacte soit maintenue. Si vous utilisez le serveur NTP par défaut, il obtient l'heure exacte via le serveur pool.ntp.org.

Installation de la date et de l'heure

Installation de NTP

Paramétrage du service notification de courrier

Avec ce service, vous pouvez régulièrement vérifier la quantité d'utilisation du LG Network Storage. Vous pouvez également notifier le résultat d'une nouvelle inscription d'utilisateur à la personne concernée.

① Pour configurer le service de notification de courrier, cliquez sur le bouton Éditer.

② Cochez 'Utiliser' pour utiliser le service, et 'Ne pas utiliser' pour laisser le service désactivé. Dans le cas où vous avez besoin d'utiliser le service, veuillez procéder aux étapes suivantes.

③ Adresse SMTP Serveur : Entrez l'adresse du serveur de mail. Référez-vous à la page d'informations dans le Service Mail de l'administrateur du réseau, puis entrez l'adresse SMTP Serveur exacte. (ex : smtp.mail.yahoo.com) Dans le cas où le numéro de port utilisé par le serveur de courrier n'est pas réglé à celui initial et est un numéro optionnel, il faut indiquer le numéro de port à côté de l'adresse du serveur. En général, cela correspond au cas où l'on a sélectionné SMTP SSL (ex: smtp.gmail.com:465). ④ Selon les types de serveurs de mail, certains parmi eux demandent d'ouvrir une session lors de l'envoi d'un mail. Si votre serveur de mail demande l'authentification, entrez le nom d'utilisateur et le mot de passe après l'activation. ⑤ Certains serveurs de mail encodent les informations d'authentification d'ouverture de session. Dans ce cas, activez-le. (ex : pour smtp.gmail.com, l'authentification SSL est obligatoire). Référez-vous à l'aide du service mail web que vous utilisez. ⑥ Les informations de sujet des mails peuvent être spécifiées ou changées. ⑦ Entrez l'adresse de l'administrateur qui va recevoir les mails. ⑧ Choisissez si vous souhaitez obtenir ou non les informations sur la quantité utilisée de disque dur régulièrement. Dans le cas où vous ne souhaitez pas recevoir de messages régulièrement, désactivez l'option. ⑨ Vous pouvez sélectionner le cycle de réception de message sur la quantité utilisée de disque dur (quotidien/hebdomadaire/mensuel).

Paramétrage d'un volume

Pour sauvegarder les données sur le LG Network Storage, il faut impérativement que le volume soit configuré. L'icône du disque dur s'affiche à l'extrême droite de l'écran LCD de la partie frontale lorsque le volume est configuré, tandis qu'elle ne s'affiche pas dans le cas contraire. Il n'est pas possible d'utiliser ni la connexion du Disque Réseau, ni les fonctions de sauvegarde USB/disques optiques si le volume n'est pas configuré.

Cet appareil offre 5 méthodes de configuration d'un volume selon le besoin de l'utilisateur.

• RAID 0 (Striping)

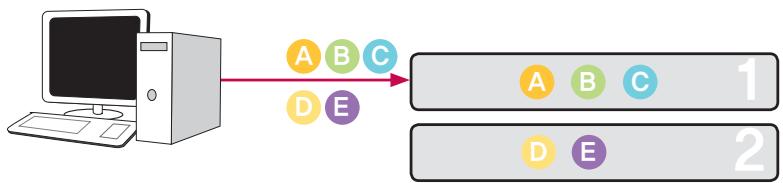

• RAID 1 pour les données importantes (Mirroring) / Volume JBOD
• RAID 1 (Mirroring) + JBOD
• Disque individuel (Disque 1, Disque 2)

Dans l'appendice A se trouvent les instructions détaillées sur la configuration d'un volume ; référez-vous à la liste des disques durs recommandés en vous connectant sur les URL mentionnés dans l'appendice D. Lors de la configuration d'un volume, une partie du disque dur est attribuée pour les systèmes du LG Network Storage. Par conséquent, la capacité du volume après la configuration apparaît inférieure à celle du disque dur.

Configuration d'un volume

Veuillez suivre les instructions ci-dessous pour configurer un volume. Toutes les données de l'utilisateur existant dans le disque dur seront supprimées lors de la configuration du volume, et seront donc impossibles à utiliser.

① Ouvrez une session sur le web, puis ouvrez Système à Volume.

(2) Les noms des volumes actuellement configurés et leurs détails sont affichés dans la ligne du haut. Les détails ne s'affichent pas si les volumes ne sont pas configurés. (3) Les menus dans 'Configuration des nouveaux volumes' de la deuxième ligne de 'Modifications de configuration de volumes' sont constitués de : RAID 0 (Striping), RAID 1 pour les données importantes (Mirroring), Volume JBOD, RAID 1 (Mirroring) + JBOD, Disque individuel (Disque 1, Disque 2). Sélectionnez l'un d'eux

Pour le RAID 1 (Mirroring) + JBOD, une barre de sélection de taille apparaît. Sélectionnez la capacité en utilisant cette barre

⑤ Sélectionnez impérativement 'Disque individuel' dans le cas où vous utilisez un seul disque. ⑥ Il n'est pas possible d'utiliser ni le menu web, ni les boutons sur la partie avant du produit durant la configuration d'un volume. Vous pouvez vérifier l'état de progression de la configuration à travers l'écran LCD.

⑦ Dans le cas où vous avez sélectionné RAID 1 pour les données importantes (Mirroring) ou RAID 1 (Mirroring) + JBOD, vous pouvez vérifier sur l'écran web l'état du progrès de la synchronisation dans la zone RAID 1.

Nom du volume	volume1
Type	raid1
Quantité totale	220G
Quantité utilisée	188M
Quantité disponible	220G
Taux d'utilisation	1 %
Poubelle	#
Resync Rate	1.5 %

Ajouter des disques

Lorsque vous n'utilisez qu'un seul disque en mode 'Disque individuel', vous pouvez ajouter des disques en suivant les instructions ci-dessous.

① Sélectionnez Arrêt sur le web ; Système → Démarrage → Arrêt. ② Insérez le deuxième disque dans le LG Network Storage et démarrez l'appareil. Veuillez vous référer à "Installation du LG Network Storage" au chapitre 2 pour en savoir plus sur l'insertion de nouveaux disques. ③ Ouvrez une session sur le web, puis ouvrez Système → Volume. ④ Appuyez sur le bouton 'Ajouter/Supprimer Disques' qui se trouve dans 'Modifications de configuration de volumes'.

Ajouter/supprimer un HDD

Cochez le disque que vous avez inséré en deuxième et appuyez sur le bouton 'Ajouter'.

Ajouter/supprimer un HDD

Sélectionnez la baie à éditer

Número de Disque Dur	Etal	Capacità
B1	active	233 GB
B2	Inactive	233 GB

outer

nnuler

Supprimer disques

Il se peut que le système ne fonctionne pas correctement et que les données importantes de l'utilisateur soient perdues dans le cas où un disque dur est supprimé de force sans passer par cette fonction de suppression. Servez-vous impérativement de la fonction de suppression de disques sur le web lorsque vous souhaitez supprimer des disques.

Dans le cas où vous utilisez deux disques durs en mode 'Disque individuel' ou 'RAID 1 (Mirroring)', vous pouvez supprimer les disques en suivant les instructions ci-dessous.

① Sélectionnez Volume sur le web : Système → Volume. ② Appuyez sur le bouton 'Ajouter/Supprimer Disques' qui se trouve dans 'Modifications de configuration de volumes'. ③ Cochez le disque à supprimer et appuyez sur le bouton 'Supprimer'.

Ajouter/supprimer un disque dur. Sélectionnez la baie à éditer.

Número de Disque Dur	Etat	Capacità
81	active	233 GB
82	active	233 GB

Connexion à chaud

Cet appareil vous permet de changer de disque dur sans que l'appareil soit mis hors tension. Cette opération est applicable uniquement lorsque la configuration du volume est soit en Disque individuel, soit en RAID 1 (Mirroring). Dans les autres cas, même les données du disque dur résident au sein de l'appareil seront perdues.

① Supprimez le disque selon la procédure de [Suppression de disque]. ② Insérez un nouveau disque dur à la place, en vous référant à l'installation du LG Network Storage au chapitre 2, tout en gardant l'appareil allumé et en fonctionnement. ③ Accédez à la page web, puis sélectionnez 'Ajouter/Supprimer Disque dur'. ④ Sélectionnez un disque dur actuellement inactif, puis appuyez sur le bouton 'Ajouter'.

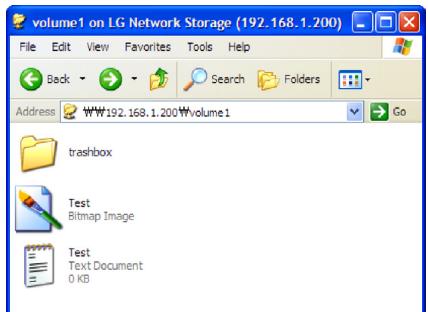

Corbeille

Lorsque vous supprimez des fichiers ou des dossiers pendant que vous travaillez en connexion sur le disque réseau, des Corbeilles sont générées et les fichiers supprimés sont transférés dedans temporairement. Dans le cas où vous voulez restaurer les données que vous avez supprimées, vous pouvez retrouver les fichiers ou les dossiers à restaurer dans les corbeilles et les transférer dans les répertoires souhaités.

Mais comme les corbeilles sont générées dans tous les dossiers de l'arborescence supérieure, elles seront générées en nombre correspondant au nombre de dossiers d'arborescence supérieure ; si les dossiers de l'utilisateur sont nombreux, il se peut que vous deviez les vider du fait de l'insuffisance de capacité du disque dur. Le cas échéant, cliquez sur l'icône 'Corbeille' sur l'écran Web du Volume pour effacer tous les contenus des corbeilles.

Mirroring sélectif (Protection sélective des données basée sur dossiers)

Lorsque vous utilisez la fonction mirroring sélectif, les copies d'un dossier particulier sont automatiquement régénérées ; vous pouvez donc restaurer les données même en cas de perte des données originales.

Ajouter listes du mirroring sélectif

① Veuillez sélectionner 'Activation' de la fonction Mirroring sélectif. ② Appuyez sur le bouton 'Ajouter', et vous serez redirigé vers la page pour ajouter de nouvelles listes.

③ Sélectionnez un dossier à sauvegarder dans 'Chemin source', et un dossier dans lequel les contenus seront sauvegardés dans 'Chemin de destination'. ④ Appuyez sur le bouton 'Sauvegarder', et vous pouvez constater qu'une nouvelle liste a été ajoutée.

Éditer les listes du miroir sélectif

① Cochez le paramètre que vous souhaitez éditer, puis appuyez sur le bouton 'Editor'.

• Vous ne pouvez opérer qu'un paramètre à la fois.

② Modifiez le 'Chemin source' et le 'Chemin de destination', puis appuyez sur le bouton 'Ok' ; vous pourrez vérifier que le paramètre a été modifié.

Cochez les paramètres que vous souhaitez supprimer.

• Vous pouvez supprimer plusieurs paramètres à la fois.

Appuyez sur le bouton 'Supprimer', et vous pourrez vérifier que les paramètres sélectionnés ont été supprimés.

Utiliser le mirroring sélectif

Dans le cas où vous sauvegardez les données sur le LG Network Storage à travers SMB (Samba) et FTP, une modification dans le dossier source est reflétée identiquement dans le dossier destination ; vous pouvez donc protéger doublement le dossier que vous avez sélectionné comme source.

• Pour maximiser l'effet du Mirroring sélectif, il est recommandé que les dossiers source et destination soient dans des volumes différents respectivement. (Dans le cas où le volume est configuré soit en Disque individuel, soit en RAID 1 + JBOD) Ex.

Dossier source volume1 / source

Dossier destination volume2 / destination

Restrictions

① Les dossiers source et destination ne peuvent pas être un seul et même dossier. ② Un dossier source peut avoir 4 dossiers destination au maximum. ③ Un dossier désigné comme source ne peut pas être désigné comme dossier de destination sous d'autres paramétrages. ④ Un sous-dossier du dossier source ne peut pas être dossier destination. ⑤ Un dossier désigné comme destination ne peut pas être désigné comme source sous d'autres paramétrages.

Gestion de l'alimentation

Vous pouvez gérer tous les paramétrages du LG Network Storage (mode hibernation, alimentation de secours, mode économique d'énergie, arrêt du système).

Installer le mode hibernation

Ceci est la fonction qui permet de minimiser la consommation d'énergie en convertissant tous les disques durs installés dans le LG Network Storage en mode hibernation lorsqu'il n'y a pas de transfert de données pendant un certain moment. Quand les données sont lues ou écrites en mode hibernation, les disques durs du LG Network Storage sont réactivés selon l'ordre, et vous pouvez les utiliser normalement dans les 3 à 15 secondes suivantes.

• Il est recommandé de paramétrer le mode hibernation lorsque vous quittez fréquemment le poste durant l'utilisation, ou lorsque vous n'utilisez pas le NAS pendant longtemps.

① Cliquez sur le bouton 'Éditer' pour .

② Sélectionnez ‘Activer’ , ou ‘Désactiver’ pour ne plus l’utiliser. Procédez à l’étape suivante lorsque vous avez sélectionné ‘Activer’.

③ Définissez la durée d'attente. ④ S'il n'y a peu de trafic de données pendant une durée donnée, le LG Network Storage va entrer en mode hibernation. Cette durée peut être paramétrée sur 10, 30, 60 ou 120 minutes. ⑤ Cliquez sur ‘Appliquer' pour appliquer les valeurs définies au LG Network Storage. Cliquez sur ‘Annuler' pour annuler les paramètres.

Paramétrage d'alimentation UPS

Un UPS externe est efficace pour les interruptions soudaines de l'alimentation. En reliant un UPS externe au LG Network Storage, configurez les actions de l'UPS.

① Cliquez sur le bouton 'Éditer' pour configurer l'UPS.

Synchronisier avec UPS	Déactiver
Type de Connexion de l'UPS	Déactiver
Condition de Fermeture lors de l'Echec de Courant	Déactiver
Comportement de l'UPS après la Fermeture de LG-NAS	Déactiver

② Sélectionnez 'Activer' pour activer l'UPS, ou 'Désactiver' pour ne pas l'utiliser. Procédez à l'étape suivante lorsque vous avez sélectionné 'Activer'.

• LG Network Storage ne supporte que les UPS USB de type APC.

Synchrotronier avec UPS	②	Activer Desactiver
Type de Connexion de l'UPS	③	Seulement l'USB et l'UPS peuvent ettre utilisés
Condition de Fermeture lors de l'Etchec de Courant	④	Fermer LG NAS après 5 Seconde du l'Etchec de CourantFermer LG NAS lorsque TUPS Siplie "Batterie de charges"
Compartment de l'UPS après la Fermeture de LG-NAS	④	Actif Eteindre

③ Décidez si vous allez fermer le LG Network Storage après une durée prédéterminée lorsque le courant externe est coupé soudainement, ou si vous allez fermer le LG Network Storage lorsque l'UPS manque de puissance.

• Dans le cas où vous décidez de la fermeture du LG Network Storage selon l'état de puissance de l'UPS, la durée avant la fermeture peut varier selon les types d'UPS.

④ Décidez de maintenir ou non la puissance de l'UPS lors de due à une coupure de courant inopinée. * Dans le cas où d'autres dispositifs sont connectés à l'UPS, laissez l'UPS active sans la couper. ⑤ Cliquez sur ‘Appliquer' pour appliquer les valeurs définies sur le LG Network Storage. Cliquez sur ‘Annuler' pour annuler les paramètres.

Activer / Désactiver le mode économique d'énergie maximale

Le LG Network Storage diminue l'alimentation du disque dur tant que l'utilisateur ne s'en sert pas, et peut fonctionner avec le minimum de courant nécessaire. Vous pouvez sélectionner l'heure de la journée d'activation et de désactivation de cette fonction. Notez que toutes les opérations en cours seront annulées à l'heure d'activation du mode économie d'énergie.

• Le mode économie d'énergie ne s'active pas lorsque des fichiers sont en cours de transfert à travers le réseau ou quand le lecteur de disques Blu-ray/DVD est en cours d'utilisation.

① Appuyez sur le bouton 'Editor' pour configurer à nouveau.

② Sélectionnez 'Utiliser' pour activer, et 'Ne pas utiliser' pour désactiver. ③ Sélectionnez 'Utiliser' sur la fenêtre de programmation puis choisissez l'heure d'activation et de désactivation du mode économique d'énergie. Il faut que l'heure renseignée soit au moins 5 minutes plus tard que l'heure actuelle de la sélection. Par exemple, s'il est 12:00, sera après 12:05.

④ Appuyez sur le bouton 'Appliquer' pour sauvegarder les informations paramétrées. ⑤ À , le système se met automatiquement en ce mode et le message 'En cours d'opération...' s'affiche sur l'écran LCD.

Lorsque vous êtes complètement en mode économie d'énergie, le message ci-dessous s'affiche sur l'écran LCD. À ce stade, il est impossible de connecter un disque réseau, et aucune des fonctions supportées par le LG Network Storage n'est utilisable.

Hibernation done

Vous pouvez mettre en mode économie d'énergie en utilisant le bouton sur la partie frontale.

Fermeture

Ceci est une fonction qui permet d'arrêter/redémarrer le LG Network Storage via le web, sans passer directement par le LG Network Storage.

Redémarrer

• Cette fonctionnalité termine toutes les opérations en cours et relance le LG Network Storage.
• Une fenêtre pop-up de confirmation s'affiche lorsque vous cliquez sur le bouton, puis le système redémarre lorsque vous cliquez sur le bouton 'OK'.
• Il est impossible d'accéder au web durant le redémarrage.

• Cette fonctionnalité termine toutes les opérations en cours et ferme le LG Network Storage.
• Une fenêtre pop-up d'avertissement s'affiche lorsque vous cliquez sur le bouton, puis le système se ferme lorsque vous cliquez sur le bouton 'OK'.
• Il est impossible d'accéder au web à la fermeture.

Activer le système à distance

Lorsque le LG Network Storage est en , vous pouvez l'activer à distance via Internet. L'écran qui s'affiche lorsque vous vous connectez via Internet est légèrement différent de celui d'une ouverture de session en mode normal, et seul l'administrateur peut activer le système en utilisant le mot de passe. Il faut environ 1 minute pour l'activation.

• Seule la connexion par l'intermédiaire de http est possible durant le maximale.

Le système s'active automatiquement lorsque le mot de passe correct est entré.

Paramétrage de la langue

Vous pouvez choisir la langue de base pour le menu web.

① Cliquez sur le bouton 'Editor' pour paramétrer la langue.

Sélectionnez la langue souhaitée parmi le coréen, l'anglais, le français, l'espagnol et l'allemand ; puis, appuyez sur le bouton 'Appliquer'.

• La langue que vous avez sélectionnée est celle qui sera affichée lorsque l'utilisateur accède au web pour la première fois.
• Si vous avez autorisé l'utilisation des cookies lors du paramétrage du navigateur, les informations de la dernière langue utilisée seront sauvegardées pour l'utiliser lors de la connexion suivante.
• Langue du client : Sélectionnez la langue qui est adaptée à l'environnement du client de l'utilisateur (ex. : FTP disponible).

Pour utiliser de multiples langues, sélectionnez l'unicode. Vous pouvez le sélectionner uniquement lorsque le périphérique le supporte.

Firmware

Il permet de gérer les firmwares (mise à jour, réinitialisation, sauvegarde et restauration des valeurs configurées) du LG Network Storage.

Mise à jour

Le système du LG Network Storage et le firmware du Blu-ray / DVD peuvent être téléchargés depuis le site Web du produit et utilisés pour la mise à jour. Les systèmes avec un firewall ne permettent pas la mise à jour.

Mise à Jour

Initialisation

Sauvegarde de Configuration

Info sur système

Veuillez installer le fichier téléchargé afin d'améliorer votre système.

Catégorie	Information de Version	Dernière mise à jour
Système	0.9.9_1713	2009-08-03	Browse
			• Mise à jour
Lecteur de disque optique	T100	2009-08-03	• Browse
			• Mise à jour

Pour améliorer le système, veuillez d'abord vérifier si la version la plus récente est disponible pour votre système.

Mise à niveau du système firmware

① Vérifiez la connexion à Internet et téléchargez le firmware système pour le LG Network Storage.

http://www.lge.com

② Appuyez sur le bouton 'recherche' pour sélectionner le firmware système téléchargé sur le site web du produit.

③ Installez le firmware système sélectionné sur le LG Network Storage en appuyant sur le bouton 'mise à jour'. Vous pouvez vérifier l'état de la mise à jour via le panneau LCD.

④ Le système redémarre automatiquement lorsque la mise à jour est terminée. La connexion au réseau est alors interrompue automatiquement, veuillez vous reconnecter.

Mise à jour du firmware du lecteur Blu-ray/DVD

① Vérifiez la connexion Internet et téléchargez le firmware système pour le lecteur Blu-ray / DVD incorporé au LG Network Storage.

http://www.lge.com

② Sélectionnez le firmware du lecteur Blu-ray/DVD téléchargé à partir du site web. ③ Installez le firmware du lecteur Blu-ray/DVD sélectionné. ④ La version du firmware du lecteur Blu-ray/DVD installé sera indiquée lorsque l'installation est terminée.

• Pour la stabilité des données, une sauvegarde des données du LG Network Storage est fortement recommandée avant la mise à jour. L'installation dure entre 1 et quelques minutes. L'accès ou l'utilisation du LG Network Storage par d'autres utilisateurs ou clients durant la mise à jour du firmware est interdit.

Réinitialisation

Fonction de réinitialisation du LG Network Storage. Cliquez sur le bouton 'Réinitialisation' pour réinitialiser le système.

• Il faut être attentif lors des modifications des paramétrages, car toutes les informations et données sont effacées après la réinitialisation.
• La réinitialisation dure environ 10 minutes.

Sauvegarde de configuration

Ceci est une fonction qui sauvegarde ou restaure les informations configurées du LG Network Storage à un moment donné. Les paramètres réseau (nom d'hôte, adresse IP, groupe de travail), paramètres de l'heure (date/heure, NTP), paramètres du service de notification de courrier, administration partagée (utilisateur, groupe, sécurité dossier) et paramètres de service sont sauvegardés, mais les données des utilisateurs nécessitent une sauvegarde séparée.

- Liste des dossiers de sauvegarde

Sauvegarder

Sauvegarder la configuration actuelle de l'utilisateur.

• Vous pouvez sauvegarder 5 fichiers de sauvegarde au maximum.

Restaurer

① Choisir le fichier de sauvegarde ou l'heure de début pour la restauration. ② Cliquez sur le bouton 'Restaurer' et modifiez les valeurs de configuration.

Sauvegardez les paramètres sur le PC et restaurez-les

Cette fonction permet de restaurer les paramètres à l'aide des fichiers sauvegardés sur le PC, en cas de réinitialisation des valeurs suite à une réinitialisation du NAS.

Sauvegardez les fichiers de configuration sur le PC

Choisiss à sauvegarder sur le PC et cliquez sur le bouton 'Sauvegarder' pour les sauvegarder sur le PC.

Restaurer NAS avec les paramètres sauvegardés sur le PC

Vous pouvez restaurer le paramétrage d'un NAS en utilisant .

1. Restaurer le paramétrage du LG Network Storage avec les fichiers de configuration sauvegardés dans le PC, puis sélectionnez les fichiers de configuration sauvegardés en utilisant le bouton 'Rechercher'.
2. Sélectionnez le fichier de configuration à restaurer et appuyez sur 'Restaurer' ; la configuration du NAS est modifiée selon les valeurs définies.

Gestion du partage du LG Network Storage

Cette fonction vous permet de créer des utilisateurs, des groupes et des dossiers ; elle permet donc de modifier les paramétrages pour leurs autorisations.

Utilisateur

Les utilisateurs actuellement enregistrés s'affichent. De nouveaux utilisateurs peuvent être créés, et les informations des utilisateurs enregistrés peuvent être modifiées ou supprimées.

Créer utilisateur

Cliquez sur le bouton 'Créer Utilisateur'. Entrez le nom d'utilisateur. Le nom d'utilisateur ne peut pas être dupliqué.

Créer Utilisateur

Information sur l'utilisateur

② ID d'Utilisateur + ③ Mot de Passe d'Utilisateur + ④ Confirmer le Mot de Passe * ⑤ Nom d'Utilisateur (6) Description d'Utilisateur + E-mail d'Utilisateur

Creer

Annuler

③ Entrez le mot de passe de l'utilisateur. ④ Entrez le mot de passe à nouveau pour confirmation. ⑤ Entrez le nom de l'utilisateur. ⑥ Vous pouvez ajouter la description de l'utilisateur. ⑦ Entrez de l'utilisateur.

Tant que les paramètres du serveur de courrier sont corrects, le résultat de l'enregistrement sera envoyé vers l'adresse de courrier électronique entrée.

Référez-vous au manuel pour plus de détails sur le paramétrage des serveurs courrier.

Éditeur utilisateur

Cliquez sur le nom d'utilisateur enregistré dans la liste des utilisateurs pour entrer en mode édition. Toutes les informations de l'utilisateur, à l'exception du nom d'utilisateur, peuvent être modifiées.

Liste d'Utilisateurs Inscrits

Groupe

Les groupes actuellement enregistrés sont affichés. Les groupes peuvent être créés ou supprimés comme les utilisateurs enregistrés dans les groupes.

Créer un nouveau groupe

① Cliquez sur le bouton "Créer un nouveau groupe". ② Entrez le nom du groupe.

Créer un nouveau groupe

• Choix des membres du groupe

③ Entrez la description du groupe. ④ Cochez l'utilisateur à ajouter dans le groupe. Pour supprimer un utilisateur du groupe, désélectionnez l'utilisateur en cliquant à nouveau sur la case à cocher. ⑤ Lorsque la sélection d'utilisateurs est terminée, cliquez sur le bouton 'Sauvegarder' pour créer le groupe.

Cliquez sur le lien 'Nom de groupe' dans la liste des groupes enregistrés pour modifier les attributs du groupe.

Dossier

Les dossiers actuellement enregistrés sont affichés. Vous pouvez créer, modifier ou supprimer les dossiers pour le partage des fichiers, et paramétrer l'autorisation d'accès au dossier général.

Créez un nouveau dossier

① Cliquez sur le bouton 'Ajouter dossier'. ② Entrez le nom du dossier partagé.

Créer un nouveau dossier

③ Entrez la description du dossier. ④ Dans le cas où plusieurs volumes sont configurés, sélectionnez-en un dans lequel le dossier sera généré. ⑤ Choisissez d'autoriser ou non le partage des fichiers à travers les protocoles SMB, AFP ou WebDAV.

• Windows le protocole SMB dans Windows / Mac / Unix. Référez-vous au chapitre 6 pour le mode de connexion détaillé.
• AFP (Mac) AFP sur un client Mac.
• FTP: active l'accès au dossier à travers FTP.
• WebDAV : active l'accès aux dossiers par l'intermédiaire du client WebDAV.

6) Vous pouvez faire en sorte que les fichiers actuellement en partage ne soient pas affichés lors de la recherche du réseau.

• Dans le cas où vous avez besoin de l'option 'Cacher', il est impossible de partager le dossier avec les protocoles AFP, FTP ou WebDAV. Créer une corbeille dans le dossier.

Lorsque vous supprimez des données pendant que la corbeille est active, toutes les données supprimées vont au dossier 'corbeille' qui se trouve dans le dossier partagé.

⑧ Choisissez ou non la restriction d'accès au dossier. Dans le cas où 'Ne pas utiliser' est coché, la connexion et l'utilisation sont autorisées à tous les utilisateurs sans restriction. ⑨ Vous pouvez sélectionner les utilisateurs ou groupes qui sont autorisés à utiliser le dossier. Les utilisateurs non sélectionnés ne peuvent pas accéder au dossier.

• Lorsque le domaine 'Répertoire Actif' dans le menu Groupe de travail qui se trouve sous Réseau à gauche est actif, les utilisateurs et groupes du domaine sont affichés en supplément.

Éditeur d'attributs de dossier

En cliquant sur le nom d'un dossier dans la liste des dossiers enregistrés, vous pouvez modifier toutes les informations du dossier sélectionné.

- Liste des Dossiers Inscrits

Blu-ray/DVD

Vous pouvez sauvegarder les données du disque dur du LG Network Storage sur des disques optiques en utilisant le lecteur Blu-ray/DVD incorporé.

De plus, une sauvegarde supplémentaire des données par l'intermédiaire du lecteur Blu-ray rend la gestion des données plus sûre et plus efficace.

Graver

Cette fonction permet de graver les données du LG Network Storage sur des disques optiques.

Graver des disques

Vous pouvez graver les données du LG Network Storage sur des disques.

Fonctions des boutons

: Aller vers le dossier supérieur

Rafraîchir le dossier actuel

Les fichiers ou dossiers sélectionnés dans la fenêtre de gauche sont envoyés à la fenêtre de droite pour constituer une liste à enregistrer.

Supprimer les fichiers ou dossiers de la liste constituée pour l'enregistrement dans la fenêtre de droite.

① Envoyez le dossier ou le fichier sélectionné vers le réseau de destination.

② Lorsque vous avez sélectionné un dossier ou un fichier à enregistrer et que vous l'envoyez sur le côté droit, une liste de données de configuration s'affiche.

③ Entrez le nom du disque dans la fenêtre "Nom du disque".

④ Cliquez sur le bouton "Rafraîchir" et vérifiez que vous pouvez graver sur des disques comme indiqué dans la boîte de dialogue du disque.

/volume1/

Non

LOG_DUMP Manus NCI NS1 Manual

S0900 trashbox

Talle Heure

Nom de Disque : MY_DISC

Disque vide

Non LOG_DUMP 124K 2009/08/04 14:23:35 Manual 1.87M 2009/08/04 14:33:57 NC1 160K 2009/08/04 14:56:30 NSI Manual 453M 2009/08/04 14:29:59 nas 76.37M 2009/08/04 14:40:24 302.5TM 2009/08/04 14:40:39 trashbox 108K 2009/08/04 14:56:30

Directoire Dossier 427.72 Mo

Rafalacher

Crawer

⑤ Appuyez sur le bouton Graver, et le processus de gravure commence. Une barre de progression sera affichée accompagnant le processus. Pour annuler le processus, cliquez sur le bouton 'Annuler' qui s'affiche avec la barre de progression.

⑥ Lorsque la gravure est terminée, le plateau s'ouvre et vous pouvez retirer le disque.

DLNA (Digital Living Network Alliance)

DLNA, qui signifie , est une fonction qui permet de partager des données multimédias telles que des musiques, des films et des images se trouvant sur d'autres appareils, en se connectant à des dispositifs tels que des PC, des disques durs et des téléviseurs numériques à travers un réseau. La DLNA peut être divisée en deux parties : le Serveur Multimédia Numérique (DMS), qui fournit des données d'images, de musiques et de films ; et le Lecteur Multimédia Numérique (DMP), qui lit ces données. Pour exploiter la DLNA, il faut utiliser des appareils certifiés DLNA. Cet appareil respecte la fonction Digital Media Server (DMS) parmi les fonctions DLNA standard.

Veuillez suivre les instructions suivantes pour activer ou désactiver la DLNA.

① Ouvrez la DLNA sur la page web. ② L'état actuel de la DLNA s'affiche en haut. Sélectionnez 'Utiliser' pour activer le Media Server (DMS).

③ Le chemin source désigne le réseau dans lequel les données multimédias sont sauvegardées. Il est nécessaire de sélectionner le réseau dans lequel les données seront sauvegardées pour utiliser des données multimédias avec la DLNA. Le service via les dispositifs DLNA ne sera fourni que pour les dossiers du chemin source de la DLNA sélectionnée. ④ Appuyez sur le bouton 'Appliquer' en cas d'activation. Puis, en cas de désactivation, sélectionnez 'Ne pas utiliser' et appuyez sur le bouton 'Appliquer'.

Sauvegarder des données sur le chemin source

Vous pouvez lire, écrire et partager les données multimédias du LG Network Storage à travers le réseau.

① Lancez l'Internet Explorer. ② Copiez les fichiers multimédia dans service\DLNA.

Notes

① Ne supprimez pas le chemin source défini (par défaut : \service\DLNA). Cela peut interrompre le partage des données multimédias. ② Utilisez les formats de fichiers supportés. Les données multimédias peuvent être lues incorrectement si leur format n'est pas supporté. ③ Quant aux formats qui ne sont pas supportés par le DMP (ex: TV), il se peut qu'ils ne soient pas correctement affichés, même s'ils sont supportés par le LG Network Storage.

En cas d'exploitation de la DLNA en utilisant un PC ayant le Microsoft® Windows 7®

① Allez dans Panneau de configuration > Matériel et audio > Ajouter un périphérique. Lorsque le LG Network Storage est trouvé, cliquez sur Suivant pour le reconnaître. ③ Exécutez le Windows Media Center ou Windows Media Player. ④ Choisissez LG Media Server dans la bibliothèque pour lire les données sauvegardées dans le LG Network Storage.

Notes

• Référez-vous à la fonction d'aide de Windows Media® Player 11 pour des informations plus détaillées sur son utilisation.
• Selon les PC, il existe des cas où les logiciels de serveur DLNA originaux sont installés. Référez-vous au guide utilisateur de votre PC pour plus d'informations.

Lire les contenus du serveur DLNA sur PS3™

Lorsque vous activez le PS3™, le serveur DLNA qui se trouve dans le même réseau est détecté automatiquement et son icône s'affiche : .

① Sélectionnez l'icône du serveur DLNA sur lequel vous connecter parmi du menu d'accueil. Tous les dossiers utilisables et les fichiers qui peuvent être lus sur le PS3™ sont affichés.

② Sélectionnez le fichier à lire.

Notes

• Référez-vous à (Paramétrage) > (Paramétrage du réseau) > (Paramétrage de la connexion Internet) pour plus d'informations.
• Lorsque vous avez changé la méthode de distribution d'adresse IP de l'AutoIP au DHCP sur le réseau utilisé, veuillez rechercher à nouveau le serveur DLNA dans (Recherche serveurs média).
• L'icône du serveur DLNA s'affiche uniquement lorsque l'option [Connexion du serveur média] sous (Paramétrage) > (Paramétrage du réseau) est activée.
• Les noms de dossiers affichés varient selon les serveurs DLNA. La valeur par défaut est LG-NAS.
• Il se peut que certains fichiers ne puissent être lus, ou que certaines opérations durant la lecture soient limitées selon le type d'appareil utilisé.
• Il est impossible de lire les contenus dont les droits sont réservés.
• Parfois, des noms de fichier contenant le caractère "*" sont sauvegardés sur un serveur qui n'est pas conforme au standard DLNA. Il se peut que ces fichiers ne puissent pas être lus par le PS3™ ; ou qu'ils puissent être lus par le PS3™ et pas par d'autres appareils.

Rechercher des serveurs DLNA manuellement sur la PS3™

Vous pouvez rechercher à nouveau des serveurs DLNA dans le même réseau. Utilisez cette fonction lorsque le serveur DLNA n'est pas détecté après avoir activé le PS3TM.

Sélectionnez (Recherche serveurs media) dans (Images) / (Musiques) / (Films). Le résultat de la recherche s'affiche ; retournez au menu d'accueil et la liste des serveurs DLNA auxquels vous pouvez vous connecter s'affiche.

Note

(Recommandé : serveurs média) s'affiche uniquement lorsque l'option [Connexion aux serveurs média] est activée dans (Paramétrage du réseau) sous (Paramétrage).

Dans le cas où vous utilisez la DLNA avec un cadre d'images numériques

① Activez la fonction DLNA sur le LG Network Storage. ② Effectuez la première installation du disque en vous référant au guide utilisateur du . ③ Recherchez le LG Network Storage sur le réseau en utilisant la fonction de recherche du . ④ Paramétrez la connexion du LG Network Storage sur le . ⑤ Vous pouvez voir les images sur le .

Notes

• Référez-vous au guide utilisateur les formats d'images et fichiers supportés, la méthode d'accès et de lecture des images.
• Référez-vous au guide utilisateu paramétrage de la connexion entre le Cadre d'images numériques et le LG Network Storage.

Dans le cas où les dispositifs AV sont utilisés par la DLNA

Activez la fonction DLNA connectée à travers le réseau pour utiliser des contenus. Les modes de paramétrage varient selon les dispositifs connectés. Référez-vous au guide utilisateur de votre dispositif connecté pour plus d'informations.

Serveur du réseau

Ceci est une fonction qui permet de paramétrer l'accès au LG Network Storage par l'intermédiaire de FTP/FTPS et AFP.

• Pour utiliser un routeur, le paramétrage du routeur doit être modifié. Veuillez vous référer au port forwarding ou au paramétrage de DMZ dans le manuel du routeur.

FTP (protocole de transfert de fichiers, File Transfer Protocol ou FTP)

Le FTP facilite l'accès au LG Network Storage sur Internet.

Pour disposer du service FTP, il faut qu'il soit activé. Ensuite, veuillez suivre les instructions suivantes. Les affichages Windows sont pris comme références ici ; le mode opératoire est identique pour d'autres systèmes d'exploitation.

① Utilisez un programme de connexion FTP, ou ouvrez un navigateur et entrez 'ftp://adresse_IP:numéro_de_port' dans la barre d'adresse. Référez-vous au chapitre correspondant lorsque vous ne connaissez pas l'adresse IP. Le numéro de port peut être modifié par une valeur sélectionnée par l'utilisateur. La valeur par défaut du port FTP est 21. Lorsque vous utilisez la valeur par défaut (21), vous pouvez vous connecter même en omettant de la spécifier.

• Avec le service DDNS proposé par LG Network Storage, il est possible de 'ftp://myname.lgnas.com:numéro de port' à la place d'une adresse IP. Référez-vous au paragraphe 'Connexion à distance au système' pour plus de détails.
• Dans le cas où vous utilisez le numéro de port 21 qui est la valeur par défaut, vous pouvez omettre le numéro de port et ftp://adresse IP ou ftp://myname.lgnas.com.

② Entrez le nom d'utilisateur et le mot de passe, puis ouvrez une session.

③ Les dossiers partagés s'affichent. Vous pouvez gérer les dossiers et fichiers par glisser-déposer ; il est également possible de modifier le nom ou de les supprimer. Selon l'environnement du réseau, il se peut que l'opération du serveur FTP sur le réseau local soit interdite par le firewall. Lorsque vous avez un problème d'accès au FTP, il est recommandé de vous référer au manuel du routeur IP ou de demander l'aide de l'administrateur.

• Le LG Network Storage supporte le FTPS, qui renforce la sécurité du FTP existant pour protéger les données de l'utilisateur circulant sur le réseau. Pour utiliser le FTPS, il faut utiliser un client FTP qui supporte le FTPS. Les navigateurs supportés par Windows ne supportent pas le FTPS. Le FTPS est généralement supporté par les clients FTP. Référez-vous au guide utilisateur du client concerné pour un manuel détaillé. (FileZilla, un client gratuit représentatif, ne permet pas la connexion au LG Network Storage en FTPS.)

AFP (Apple Filing Protocol)

L'AFP est une fonctionnalité similaire au partage de fichiers sous Windows.

• L'AFP n'est disponible qu'à l'intérieur du réseau sur lequel est branché le LG Network Storage, mais pas sur les réseaux externes, à moins de changer la configuration réseau (à cause du firewall et autres restrictions).
• Il n'y a pas de raison particulière pour laquelle le partage de fichiers Windows n'est pas conseillé, en effet Mac OS X supporte le partage de fichiers Windows.

Imprimante réseau

L'imprimante réseau peut être utilisée en connectant la prise USB de l'imprimante au LG Network Storage.

① Sélectionner Service -> Imprimante Réseau à partir du menu web administrateur. ② Cocher "Activer" et cliquer sur le bouton « Appliquer ».

Utilisateurs Windows

① Dans le menu web, allez sur « Activer » pour connecter une imprimante réseau. Une icône d'imprimante LG Network Storage apparaît ensuite.

② En double-cliquant sur l'icône, vous pouvez voir la progression de l'installation du pilote d'imprimante. Pour les problèmes relatifs à l'installation, veuillez vous référer au manuel de l'imprimante. ③ Si l'installation ne s'est pas déroulée avec succès, utilisez le service d'imprimantes réseau.

Utilisateurs Mac

① Cliquez sur "Go" -> Utilitaires dans la barre d'outils.

② Cliquez sur Utilitaire de Configuration d'Imprimante.

③ Cliquez sur Ajouter.

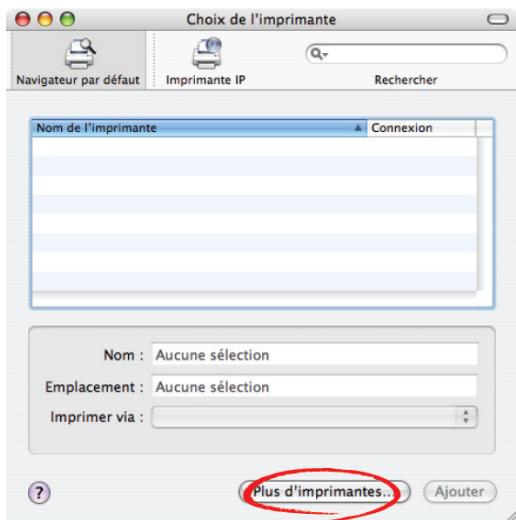

④ Maintenez la touche Alt enfoncée tout en cliquant sur Plus d'Imprimantes.

⑤ Dans la fenêtre pop-up :

i. Sélectionnez Avancé.

ii. Sélectionnez Imprimante Windows via SAMBA.

iii. Entrez l'URI de l'imprimante. La forme du nom à rentrer est smb://[IP du LG Network Storage]/imprimante. Le nom de l'imprimante peut être trouvé dans le menu Configuration de Périphériques, page Imprimantes USB.

iv. Dans modèle d'imprimante, sélectionnez Générique. v. Cliquez sur Ajouter.

• En appuyant sur la touche Alt tout en cliquant sur "Plus d'imprimantes", une liste d'imprimantes s'affiche. Il n'y a pas d'autre option.

L'imprimante apparaît dans la liste des imprimantes. L'imprimante est maintenant prête à l'emploi.

• Les utilisateurs Linux doivent consulter le manuel de leur système d'exploitation, ou s'adresser à la société qui fournit l'imprimante.

iTunes

L'utilisation des services iTunes et la création de fichiers musicaux stockés sur le LG Network Storage sont possibles en utilisant les programmes iTunes pour PC ou Mac. La capacité de stockage n'est pas modifiée car le transfert de la musique s'effectue par streaming.

Pour l'utilisation, appuyez sur « Activer » dans le Service de Streaming iTunes. Configurez la fréquence de mise à jour de la bibliothèque musicale.

• Mise à jour forcée (manuelle) : activée une seule fois lorsque le service de Streaming est démarré. Les mises à jour manuelles sont recommandées car la création d'un fichier musical prend du temps.
• Toutes les 5 minutes (auto): toutes les 5 minutes, la liste des fichiers musicaux est mise à jour. Si des listes sont mises à jour, le programme client doit être redémarré.
• ée est recommandée à moins que les fichiers musicaux ne soient mis à jour fréquemment.

Time Machine

Le service Machine à remonter le temps est une fonction de sauvegarde automatique incorporée au système d'exploitation Mac OS X, qui permet de maintenir dans le LG Network Storage des copies des derniers états des données Mac.

Ce service est supporté par la version 10.5 (Leopard) ou supérieure de Mac OS X.

Paramétrage du web

Entrez le nom de l'hôte.

Allez sur 'Paramétrage de l'environnement du système' → 'Partage', puis appuyez sur le bouton 'Éditeur'. Vous connaîtrez le nom de l'hôte local. Enlevez '.local', et cela vous donnera le nom de l'hôte.

② Entrez l'adresse MAC.

Allez sur 'Programmes d'application' → "Utilitaires" → "Terminal", puis utilisez la commande "ifconfig" pour vérifier l'adresse MAC. Entrez l'adresse 'ether' dans la rubrique en0.

③ Sélectionnez ‘Utiliser’, puis appuyez sur le bouton ‘Appliquer’.

Mac OS

Appuyez sur 'Aller vers' -> 'Connexion au serveur' et entrez "afp://LG Network Storage adresse IP". Appuyez ensuite sur le bouton 'Connexion'. * Parmi les paramètres du serveur réseau, il faut que la fonction AFP soit activée au préalable.

ession s'affiche, entrez le nom d'utilisateur et le mot de passe et appuyez Entrez 'admin' à la place du nom d'utilisateur, et son mot de passe.

③ Lorsque la fenêtre de sélection du volume monté s'affiche, sélectionnez 'Time Machine' et appuyez sur 'OK'.

④ Ouvrez Time Machine dans les 'Paramètres système'. Appuyez sur 'Changer de disque...'. Sélectionnez "Timemachine" et appuyez sur 'Utiliser pour la sauvegarde'.

⑤ Répétez la procédure 2 fois lorsque la fenêtre d'ouverture de session s'affiche, et la Time Machine sera activée pour commencer la sauvegarde sur le LG Network Storage.

iSCSI

Ceci est une fonction qui permet d'utiliser le lecteur Blu-Ray/DVD du LG Network Storage comme lecteur CD. Le service LG Network Storage iSCSI peut être exploité et connecté par plusieurs utilisateurs.

Installation d'iSCSI Initiator

Le programme Initiator doit être installé sur le PC pour utiliser l'iSCSI.

A. Installer le programme initiateur sur un PC Windows

Si votre système d'exploitation est Windows XP, téléchargez le programme d'installation sur le site web de Microsoft ci-dessous et installez-le. Vous pouvez également installer l'initiateur via le "LG Network Storage PC Software Installer".

Lien

Pour Windows Vista, le programme initiateur est installé dans le système.

d'exploitation. Il n'est pas nécessaire d'installer autre chose.

B. Installer le programme Initiauteur sur PC Linux

Pour Linux, vous pouvez installer l'initiateur automatiquement depuis le site web.

Entrez `sudo apt-get install open-iscsi` pour Ubuntu afin de pouvoir .

installer l' , et entrez $ yum Fedora pour

Installer le programme .

Lien

http://www.open-iscsi.org/

C. Installer le programme initiateur sur PC Mac

Installez le globalSAN iSCSI Initiator. Vous pouvez le télécharger sur la page web de "Studio Network Solutions".

Lien

http://www.studionetworksolutions.com

Lancement du serveur

Cliquez sur 'Utiliser' sur la page web, puis appuyez sur le bouton 'Appliquer'. Lorsque l'iSCSI est activé, certaines fonctions telles que la gravure web seront restreintes.

A. Connexion à un PC Windows

Lancez iSCSI Initiator.

Pour Windows Vista, sélectionnez iSCSI Initiator sous Panneau de configuration pour le lancer. Pour Windows XP, appuyez sur le bouton Démarrer, puis sélectionnez iSCSI Initiator dans la liste des programmes.

Si vous avez paramétré de sorte que l'on utilise la procédure d'autorisation (CHAP) sur l'écran du paramétrage web, appuyez sur le bouton 'Secret' sur l'écran Général pour entrer les informations nécessaires à l'autorisation.

Recherchez la cible iSCSI (LG Network Storage).

Sélectionnez l'onglet Découverte en haut du programme initiateur iSCSI. Appuyez ensuite sur le bouton 'Ajouter' en bas. Puis une nouvelle fenêtre 'Ajouter nouveau portail' s'affiche comme dans la figure ci-dessous. Entrez-y l'adresse IP de la cible (LG Network Storage).

Si vous avez activé l'utilisation de la procédure d'autorisation (CHAP) sur l'écran de paramétrage web, appuyez sur le bouton 'Avancé' de l'écran ci-dessus pour entrer les informations nécessaires à l'autorisation.

Ouvrez une session.

Sélectionnez l'onglet Cibles qui se trouve en haut du programme initiateur iSCSI. Si la procédure se poursuit correctement, l'initiateur iSCSI recherche la cible (LG Network Storage) et affiche ses informations dans la liste.

Choisissez le nom de la cible correspondante et appuyez sur 'Ouvrir une session...', puis sur 'OK' dans la fenêtre popup.

④ Vérifiez si la cible est correctement connectée comme ci-dessous. Vous pouvez le vérifier dans l'Administrateur de périphériques - Lecteurs de DVD/CD-ROM. ⑤ Vous pouvez utiliser le lecteur optique incorporé au NAS en utilisant des outils tels que CyberLink Power2Go.

⑥ Fermez la session après l'utilisation.

Sélectionnez l'onglet Cibles qui se trouve en haut du programme initiateur iSCSI, puis appuyez sur 'Détails' qui se trouve en bas.

Choisissez le nom de cible correspondant et appuyez sur 'Fermer la session'.

Il se peut qu'une fonction d'enregistrement incorporée à Windows Vista, "mastered" ou "live file system", ne soit pas supportée à cause d'un problème de compatibilité entre l'initiateur iSCSI et Windows Vista.

B. Connexion à un PC Linux

Lancez l'iSCSI initiator.

Lancez l'initiateur iSCSI.

② Recherchez la cible iSCSI (LG Network Storage). Si l'adresse IP du LG Network Storage (Cible) est 192.168.10.2, procédez comme suit.

$ iscsiadm -m discovery -t sendtargets -p 192.168.10.2

Lorsque la cible est trouvée, son nom est affiché après l'exécution de la commande ci-dessus. Voici un exemple.

$ 192.168.10.2:3260,1 iqn.2009-01.com.lge:LG-NAS.123456

Ouvrez une session. Dans le cas où vous utilisez le nom de la cible ci-dessus, la commande d'ouverture de session est comme suit.

$ iscsiadm --mode node --targetname ign.2009-01.com.lge:

LG-NAS.123456 --portal 192.168.10.2:3260 --login

Vérifiez si la cible est correctement connectée avec la commande ci-dessous.

$ cdrecord -scanbus

Vous pouvez utiliser l'ODD incorporé dans le NAS en utilisant des outils ODD tels que cdrecord.

Lien

http://cdrecord.berlios.de/private/cdrecord.html

Fermez la session après l'utilisation. La commande est comme suit.

$ iscsiadm --mode node --targetname ign.2009-01.com.lge:

LG-NAS.123456 --portal 192.168.10.2:3260 --logout

Connexion lors d'utilisation d'autorisation CHAP

① Ouvrez "/etc/iscsi/iscsid.conf" qui est le fichier de paramétrage d'open-iscsi, puis paramétrez l'autorisation CHAP. Vous pouvez suivre les instructions ci-dessous (le mot de passe d'autorisation CHAP doit être identique à celui paramétré sur le service iSCSI de la page web LG Network Storage).

discovery.sendtargets.auth.authmethod = CHAP discovery.sendtargets.auth.username = inAdmin discovery.sendtargets.auth.password = mot de passe sélectionné (Target Secret)

node.session.auth.authmethod = CHAP node.session.auth.username = outAdmin node.session.auth.password = mot de passe sélectionné (Initiator Secret)

② Lancez l'initiateur open-iscsi. $ /etc/init.d/open-iscsi start

Redémarrez si l'open-iscsi est déjà en fonctionnement. $ /etc/init.d/open-iscsi restart

Recommencez les étapes décrites ci-dessus.

Lien

http://www.cyberciti.biz/faq/howto-setup-debian-ubuntu-linux-iscsi-initiator/print/ http://manpages.ubuntu.com/manpages/hardy/man8/iscsiadm.8.html http://wiki.debian.org/iSCSI/open-iscsi

C. Connexion à un PC Mac

Lancez l'initiateur iSCSI.

System Preferences -> globalSAN iSCSI

Recherchez la cible iSCSI (LG Network Storage). Si l'adresse IP du LG Network Storage (Cible) est 192.168.10.2, procédez comme suit.

Allez dans globalSAN iSCSI -> Portails puis appuyez sur "+". Entrez 192.168.10.2 et appuyez sur 'OK'.

Si vous avez activé la procédure d'autorisation (CHAP) sur l'interface de paramétrage web, appuyez sur le bouton 'Avancé' de l'écran ci-dessus pour saisir les informations d'autorisation nécessaires.

Ouvrez une session.

Allez sur globalSAN iSCSI -> Cibles pour choisir le nom de la cible correspondante, puis appuyez sur "Ouvrir une session...". Appuyez ensuite sur 'Connecter' dans la fenêtre popup.

Vérifiez si la cible est correctement connectée comme ci-dessous.

Allez dans Utilitaires -> Profil Système, "iSCSI" apparaît dans Interconnexion de "Graver Disques".

Vous pouvez utiliser l'ODD incorporé au NAS en utilisant des outils ODD tels que Disk Utility, le Finder, etc.

⑤ Fermez la session après l'utilisation.

Allez dans globalSAN iSCSI -> Cibles pour sélectionner le nom de la cible correspondante, puis appuyez sur "Fermer une session...". Appuyez ensuite sur 'Déconnecter' dans la fenêtre popup.

La fonction de connexion au réseau du lecteur Blu-Ray/DVD du LG Network Storage peut être utilisée par tous les utilisateurs ayant passé la procédure normale d'ouverture de session ; ainsi, soyez attentif pour ne pas déranger les opérations des autres utilisateurs. Si un autre utilisateur est en train d'enregistrer des données en utilisant le lecteur de disques Blu-Ray/DVD du LG Network Storage, soyez attentif lorsque vous ouvrez le plateau, car cela peut causer des erreurs lors de l'enregistrement.

De plus, lors de l'écriture/lecture via la connexion du disque réseau sur le disque dur du LG Network Storage, de nombreuses données sont déjà en cours de transfert sur le réseau, ce qui peut engendrer quelques perturbations dans le transfert des données via la connexion iSCSI. Par conséquent, il est possible que vous ne puissiez pas obtenir la vitesse maximale d'écriture/lecture de chaque disque, et il se peut que l'ODD iSCSI ne fonctionne pas correctement lorsque vous connectez un ODD externe.

Lien

http://www.studionetworksolutions.com

Torrent

Torrent est un programme de partage de fichiers P2P qui permet de télécharger des fichiers depuis de multiples sources. Comme il ne dispose pas de fonction de recherche, trouvez d'abord un fichier .torrent correspondant au fichier à télécharger, puis enregistrez-le dans le programme Torrent pour lancer le téléchargement.

Pour utiliser la fonction torrent, il faut activer la rubrique 'Torrent' du menu Service. Ouvrez la fenêtre de gestion du programme torrent en appuyant sur l'icône Torrent en haut.

LG Network Storage

WebDAV

Torrent

Vue Dossier

① Appuyez sur l'icône Ouvrir. ② Sur la fenêtre pop-up :

i. Cliquez sur Rechercher, puis sélectionnez le fichier .torrent préalablement téléchargé. ii. Ou entrez l'itinéraire du fichier .torrent dans "ou entrez une URL".

Le fichier téléchargé se trouve dans le dossier réseau du LG Network Storage, sous \service\Torrent.

Utiliser

① Ouvrir : Enregistrer le fichier .torrent du fichier à télécharger. ② Supprimer : Supprimer le fichier sélectionné de la liste. Le fichier lui-même n'est pas supprimé. ③ Supprimer données : Supprimer le fichier sélectionné de la liste. Le fichier lui-même est également supprimé. ④ Pause u fichier sélectionné. ⑤ Reprendre : Recommencer le téléchargement du fichier sélectionné interrompu.

⑥ Pause tout : Arrêter e tous les fichiers. ⑦ Reprendre tout : Recommencer le téléchargement de tous les fichiers interrompus. Filtre : Afficher ou non la rubrique Filtre. ⑨ Inspecter : Afficher ou non les informations du fichier sélectionné.

Paramétrer

(1) Cliquez sur l'icône de paramétrage. (2) Paramétrez le port à utiliser, la limite de vitesse de transfert, etc. après avoir sélectionné Préférences.

Paramétrage de synchronisation USB

Cette fonction permet de transférer les données entre des périphériques USB, des cartes mémoire ou des dispositifs e-SATA externes et le LG Network Storage.

*Note : Certains dispositifs nécessitent un adaptateur. Veuillez vous référer au site web http://www.lge.com pour consulter la liste des cartes mémoire compatibles. L'utilisation de dispositifs incompatibles peut causer des dysfonctionnements du LG Network Storage.

Périphériques USB et cartes mémoire

Les données des périphériques USB et des cartes mémoire peuvent être sauvegardées avec le LG Network Storage. Un processus séparé peut être créé pour chacun des périphériques USB. Vous pouvez exécuter une tâche en utilisant le nom d'utilisateur du périphérique USB, le dossier cible, les informations sur la méthode de sauvegarde et les informations sur le cycle de sauvegarde.

Liste des USB actuels

La liste des périphériques USB et des cartes mémoire sur le LG Network Storage s'affiche.

Connectez un périphérique USB ou un dispositif de mémoire au LG Network Storage.

• Il y a deux ports USB à l'arrière du LG Network Storage, tandis qu'il y a un port USB et un emplacement pour carte mémoire sur la face avant.

② Rafraîchir la liste à répertorier.

USB1, USB2, USB3 et carte mémoire sont affichés selon l'ordre d'installation.

③ Sélectionnez le dispositif à sauvegarder et cliquez sur le bouton 'Ajouter'.

(4) Les options de paramétrage de sauvegarde sont affichées.

Créer Nouveau Programme de Sauvegarde Sauvegarder Annuler

⑤ Sauvegardez le nom de la tâche. (généré automatiquement) ⑥ Entrez la description de la tâche. ⑦ Le nom d'utilisateur propre au dispositif sélectionné s'affiche. Un nom d'utilisateur propre est généralement généré automatiquement à partir des informations du fabricant et du produit, etc. ⑧ Sélectionnez le dossier de destination sur lequel sauvegarder. Un dossier de base est généré automatiquement lors de la sélection du dispositif. Vous pouvez également sélectionner un dossier particulier. ⑨ Chaque fois qu'un dispositif USB est installé, l'appareil le reconnaît automatiquement et effectue la sauvegarde selon les paramètres sélectionnés. Par conséquent, il n'est pas nécessaire de manipuler les boutons, tout comme lors de la sauvegarde One Touch. Dans le cas où vous n'avez pas sélectionné la synchronisation USB automatique, une fois que le périphérique USB est reconnu, le message demandant si vous voulez sauvegarder s'affiche sur l'écran LCD avec une sonnerie ; l'appareil commence la sauvegarde en utilisant les informations paramétrées via le web lorsque vous appuyez sur le bouton SET. ⑩ Choisissez la méthode de sauvegarde.

• Incrémentale uniquement sur les informations ajoutées depuis la dernière sauvegarde.
• En entier : effectue la sauvegarde sur tous les fichiers source.

L'appareil effectue la sauvegarde en générant les dossiers selon les dates de sauvegarde. Référez-vous au paragraphe [Sauvegarde Incrémentale et sauvegarde en entier] du chapitre suivant pour plus de détails.

La liste des tâches courantes est indiquée. La création, la suppression, l'édition et la synchronisation sont possibles.

Cliquez sur le bouton 'Créer' pour qu'une nouvelle tâche soit créée.

• Sélectionnez le nom de la tâche, puis cliquez sur le bouton 'Supprimer'. La tâche est supprimée.

Si le nom de la tâche dans la liste est cliqué, son édition est possible.

Le LG Network Storage supporte, pour la sauvegarde des données des mémoires amovibles, la sauvegarde incrémentale et la sauvegarde en entier. Les répertoires où les données des mémoires amovibles sont sauvegardées sont les dossiers désignés par l'utilisateur et

• Incrémentale : Toutes désignées sont sauvegardées Sauvegarde. Dans le dossier que l'utilisateur a désigné, seules les données ajoutées en comparaison avec le dossier Dernière Sauvegarde seront sauvegardées.
• En entier : effectuer la sauvegarde de tous les fichiers source. Contrairement à la sauvegarde incrémentale, la sauvegarde en entier place toutes les données désigné par l'utilisateur. (Les données ne sont pas sauvegardées séparément dans le dossier Dernière sauvegarde)

Voici un exemple de sauvegarde incrémentale et de sauvegarde en entier. À la première sauvegarde (1er janvier 2009), les fichiers suivants sont dans le dispositif USB.

a.txt b.txt c.txt

Dans ce cas, si vous procédez avec la méthode incrémentale, un dossier à la date de sauvegarde sera généré et les fichiers ci-dessus seront sauvegardés. En même temps, le dossier Dernière sauvegarde est généré pour sauvegarder tous les fichiers qui se trouvent actuelleme La structure de dossiers du système est comme suit.

-- USB_LG_XTICK
| -- 20090101
| | -- a.txt
| | -- b.txt
| | -- c.txt
-- lastbackup
| -- a.txt
| -- b.txt
| -- c.txt

À la deuxième sauvegarde (2 janvier 2009), les fichiers a.txt et b.txt sont supprimés, et les fichiers d.txt et e.txt sont ajoutés. À ce moment-là, les fichiers suivants so

c.txt d.txt e.txt

Un dossier à la date de sauvegarde est également généré à la deuxième sauvegarde, et uniquement les fichiers ajoutés ou modifiés sont sauvegardés dedans. Dans le cas précédent, seuls les fichiers d.txt et e.txt sont sauvegardés. L sera rempli des fichiers qui sont actuelleme

-- USB_LG_XTICK
| -- 20090101
| | -- a.txt
| | -- b.txt
| `-- c.txt`
| -- 20090102
| | -- d.txt
| `-- e.txt'
`-- lastbackup'
| -- c.txt
| -- d.txt
`-- e.txt

À (3 janvier 2009), on ouvre le fichier e.txt, modifie le contenu et le sauvegarde. Dans ce cas, seul le fichier e.txt est sauvegardé dans le nouveau dossier. Les fichiers c.txt, d.txt et e.txt qui se trouvent actuellement dans le dispositif USB sont sauvegardés en tant que tels dans l .

-- USB_LG_XTICK
| -- 20090101
| | -- a.txt
| | -- b.txt
| | -- c.txt
| -- 20090102
| | -- d.txt
| | -- e.txt
| -- 20090103
| | -- e.txt
| -- lastbackup
| -- c.txt
| -- d.txt
| -- e.txt

Si vous avez sélectionné la méthode Sauvegarde en entier pour la troisième sauvegarde, l'état après la troisième sauvegarde sera comme suit.

-- USB_LG_XTICK
| -- 20090101
| | -- a.txt
| | -- b.txt
| | -- c.txt
| -- 20090102
| | -- c.txt
| | -- d.txt
| | -- e.txt
-- 20090103
| -- c.txt
| -- d.txt
| -- e.txt

Voir les informations du LG Network Storage

Ceci affiche les informations réseau, de volume, d'état des dispositifs du LG Network Storage, ainsi que les journaux système, de connexion et d'auto-diagnostic.

État

Cette fonction affiche l'état des dispositifs du LG Network Storage tels que le réseau et le volume. Dans le cas où vous avez besoin de plus d'informations détaillées ou de modifications, vous pouvez vous déplacer vers les sites web correspondants en cliquant sur les icônes en bas.

1	2	3	4	5	6	7
Résèu	Volume	Disque Dur	Bi-ray	USB	e-SATA	Status d'accès
Adresse MAC		00:E:6:31:F:16:69
Adresse IP		192.168.1.120
Masque de Sous-réseau		255.255.255.0
Adresse de Passerelle par Défaut		192.168.1.1
Adresse de Serveur DNS (Prinaire)		156.147.32.235
Adresse de Serveur DNS (Secondaire)		156.147.32.238
Taille de Trame Ethernet		1500
Rapidité de Connexion		100 Mbps (full duplex)
Paquetis Reus		342372
Reus avec Erreurs		0
Paquetis Transmis		105311
Paquetis Transmis avec Erreurs		0

Menu réseau

Vous pouvez voir les informations telles que l'adresse MAC, l'adresse IP, le masque de sous-réseau, la passerelle de base, le serveur DNS, la taille des paquets de transmission Ethernet, la vitesse, la vitesse du lien, etc. La liste des volumes configurés et les quantités utilisées, l'état du RAID, etc. sont affichés.

No	Nom	RAID	Etat	Capacité
1	volume1	220G	active	1%
2	volume2	220G	active	1%

Menu volume

③ Les informations de tous les disques durs installés dans le selon leur localisation.

Réseau	Volume	Dlique Dur	Blu-ray	USB	GATA	Statut d'accès
Nombre de Dlique Dur	Vendeur	Nombre de Modèle		Etat	Capacité
B1	Hitachi	HDT7210SSLA380		active	233 GB
B2	Hitachi	HDT7210SSLA380		active	233 GB

Les informations du lecteur Blu-ray/DVD installé dans le .

Réséau	Volume	Disque Dur	EU-ray	USB	e-GATA	Statut d'acès
Vendeur	Modèle
HL-DT-ST	BD-RIE BH10N530

Menu du Graveur Blu-ray

Les informations de tous les périphériques USB et cartes mémoire connectés au LG Network Storage sont affichées.

Réseau	Volume	Disque Dur	Blu-ray	USB	e-GATA	Statut d'acobs
Port USB	Fabricant				Produit
usb0	LG				X_TICK

Menu Sync d1S8

⑥ Les informations de tous les dispositifs e-SATA connectés au LG Network Storage sont affichées.

Vendeur	Modèle	Capacité
Pois d'apparéel e-SATA connecté

⑦ Tous les utilisateurs utilisant actuellement le s. (SMB, FTP)

Service	ID d'Utilisateur	Adresse IP
s面膜	admin	192.168.1.119

Log

L'historique du service LG Network Storage peut être affiché ou sauvegardé.

① système est affiché. ② L'historique d'utilisation des dossiers partagés est affiché.

Apr 30 10:03:29	LG-NAS smbd Audit[9151]: unlink myfolder/N_A_R.jpg
Apr 30 10:03:29	LG-NAS last message repeated 2 times
Apr 30 10:03:23	LG-NAS smbd Audit[9151]: close fd 0
Apr 30 10:03:23	LG-NAS smbd Audit[9151]: mkdir myfolder failed: File exists
Apr 30 10:03:14	LG-NAS smbd Audit[9151]: unlink myfolder/news.txt
Apr 30 10:03:12	LG-NAS smbd Audit[9151]: close fd 0
Apr 30 10:03:11	LG-NAS smbd Audit[9151]: close fd 0

③ FTP est affiché.

Le diagnostic est exécuté et son résultat est affiché.

• Le code du service pour des fonctions correctes est affiché comme [SVC_CODE: 00_00].

SVC_CODE	Service Code	SVC_CODE[00_00]
MAC	Address	00 50 43 FC 36 2F
Version	Main IC	RD-88F6192A-NAS
Version	System	0.3.7_1607
Version	Uboot	3,4,15
Version	Micom	090622ES
Version	Kernel	Linux LG-NAS 2.6.22.18 #14 Fri Jul 24 11/24/04 KST 2009 armv5eJI unknown REV.34

Vous pouvez télécharger les tableaux des logs sélectionnés sur le PC client.

WebDAV

Le LG Network Storage supporte la fonction WebDAV qui permet de glisser-déposer, d'ouvrir ou de sauvegarder des fichiers à distance après une connexion via le web. (Fonctionne uniquement avec les fichiers Microsoft Office)

• Lorsque vous utilisez la fonction WebDav, vous pouvez utiliser les fichiers du LG Network Storage comme ceux de votre PC en vous connectant via la page web.

que Microsoft Office soit installé sur le PC.

générer le dossier d'utilisateur et sélectionner le WebDav parmi les protocoles supportés.

Sélectionnez l'icône WebDAV qui se trouve en haut.

LG Network Storage

WebDAV

Torrent

Vue Dossier

② Passez la certification d'utilisateur. Cette étape est identique à celle de connexion au dossier réseau.

③ L'écran comme ci-dessous s'affiche lorsque vous avez passé la certification. Vous pouvez alors glisser-déposer, éditer, sauvegarder ou ouvrir directement des fichiers.

• Ici la référence est Windows XP. Référez-vous au site internet pour les autres systèmes d'exploitation.

Mes infos

① Cliquez sur le bouton "Mesinfos" qui se trouve en haut à gauche. Les informations de l'utilisateur seront affichées. ② Cliquez sur le bouton "Éditer" qui se trouve en bas à droite.

Entrez les informations modifiées et le mot de passe "Mot de passe de l'utilisateur" et cliquez sur 'Appliquer'.

• Dans le cas où vous souhaitez modifier votre mot de passe, entrez votre mot de passe 'Mot de passe actuel'. Entrez ensuite le nouveau mot de passe dans les rubriques 'Nouveau mot de passe' et 'Confirmer le nouveau mot de passe'.

Blu-ray/DVD

Vous pouvez sauvegarder les données du disque dur du LG Network Storage sur des disques optiques en utilisant le lecteur Blu-ray/DVD incorporé.

De plus, une sauvegarde supplémentaire des données par l'intermédiaire du lecteur Blu-Ray rend la gestion des données plus sûre et plus efficace.

Graver

Ceci est une fonction qui permet de graver les données du LG Network Storage sur des disques optiques.

Grevor

Graver des disques

Vous pouvez graver les données du LG Network Storage sur des disques.

Fonctions des boutons

: Aller vers le dossier supérieur

Rafraîchir le dossier actuel

Les fichiers ou dossiers sélectionnés dans la fenêtre de gauche sont envoyés à la fenêtre de droite pour constituer une liste à enregistrer.

Supprimer les fichiers ou dossiers de la liste constituée pour l'enregistrement dans la fenêtre de droite.

Envoyez le dossier ou le fichier sélectionné vers le réseau de destination.

Graver

Lorsque vous sélectionnez un dossier ou un fichier à graver et que vous l'envoyez sur le côté droit, une liste de données de configuration s'affiche.

Graver

Entrez le nom du disque dans la fenêtre "Nom du Disque".

Nom du disque : MY_DISC

Cliquez sur le bouton Rafraîchir et vérifiez que vous pouvez graver sur des disques comme indiqué dans la boîte d'état du disque.

Gawer un Dique

/volume1/

Nanom

1 Manual

NSTManu8

TalleHeurp

2019/08/4 14:38:35

2009/08/4 14:39:51 2009/08/4 14:56:30 2023/12/4 14:00:53

2003/6/4 14:45:24 2009/08/4 14:40:39

0 Dossier 0

Capacitance

Nom de Disque : MY DISC

Disque vide

□□083n06x

Directives d'utilisation

427.72M

⑤ Appuyez sur le bouton Graver, et le processus de gravure commence. Une barre de progression sera affichée accompagnant le processus. Pour annuler le processus, cliquez sur le bouton 'Annuler' qui s'affiche avec la barre de progression.

⑥ Lorsque la gravure est terminée, le plateau s'ouvre et vous pouvez retirer le disque.

Mes infos

Cliquez sur le bouton "Mesinfos" qui se trouve en haut à gauche. Les informations de l'utilisateur seront affichées. Cliquez sur le bouton "Editor" qui se trouve en bas à droite.

Éditer mes informations

Entrez les informations modifiées et le mot de passe "Mot de passe de l'utilisateur" et cliquez sur 'Appliquer'.

• Dans le cas où vous souhaitez modifier votre mot de passe, entrez votre mot de passe 'Mot de passe utilisé'. Entrez ensuite le nouveau mot de passe dans les rubriques 'Nouveau mot de passe' et 'Confirmer nouveau mot de passe'.

6. Utilisation du dossier réseau du LG Network Storage

Le service de partage de fichiers est la fonction la plus importante du LG Network Storage. Ce chapitre vous explique comment utiliser le LG Network Storage comme disque réseau avec chacun des systèmes d'exploitation : Windows, Mac et Linux.

Si vous utilisez Windows, observez le processus suivant pour accéder au LG Network Storage.

Utilisation de programmes d'application du PC

Installez le programme Detecteur NAS du disque LG Network Storage PC Software Installer, puis exécutez-le. Cliquez ensuite sur le bouton 'Connecter au dossier réseau' pour vous connecter au dossier partagé du LG Network Storage sélectionné. Référez-vous au chapitre pour les détails sur l'utilisation.

Utilisation de la fonction 'Exécuter' du système d'exploitation Windows

Vous pouvez vous connecter au LG Network Storage lorsque vous cliquez sur 'Exécuter' et entrez \\adresseIP au menu de démarrage de Windows. Dans le cas où vous ne connaissez pas l'adresse IP, référez-vous à [ou].

Utilisation de la fonction de partage de fichiers Windows

Ouvrez le navigateur web et entrez `\\adresseIP` dans la barre d'adresse. Vous pouvez accéder au serveur après l'ouverture de session. Lorsque vous ne connaissez pas l'adresse IP, référez-vous au chapitre correspondant.

Conseil) Après la connexion au serveur, définissez le LG Network Storage comme disque réseau

Lorsque vous êtes connecté au LG Network Storage, tous les fichiers à partager sont affichés. Allez sur 'Outils > Connexion au disque réseau' ou cliquez sur le bouton droit de la souris pour sélectionner ; vous pourrez alors vous connecter plus facilement au LG Network Storage.

• De la même manière, vous pouvez paramétrer de multiples dossiers sur différents disques réseau.

Les utilisateurs de Mac peuvent se connecter au LG Network Storage par les méthodes telles qu'expliquées ci-dessous.

Utiliser la fonction « Connexion au serveur ».

Ajoutez le dossier partagé du LG Network Storage à la liste de serveurs du Mac. Vous pouvez ajouter le dossier concerné manuellement au navigateur. L'ordre de connexion est le suivant.

① Cliquez sur 'Aller vers' dans la barre de menu, puis sélectionnez 'Connexion au serveur'.

Entrez l'adresse IP du LG Network Storage sous la forme smb://adresse_IP_LG_Network_Storage dans la rubrique 'Adresse de serveur', puis appuyez sur le bouton 'Connecter'. Dans le cas où vous ne connaîtriez pas l'adresse IP du LG Network Storage, référez-vous à la section [ou au chapitre correspondant].

③ Entrez le nom d'utilisateur et le mot de passe, puis cliquez sur le bouton 'OK'. Le nom d'utilisateur et le mot de passe initiaux sont 'admin' tous les deux. Pour la sécurité, il est conseillé de modifier le mot de passe en vous connectant sur la page de l'administrateur du web.

④ Sélectionnez le volume que vous allez utiliser (ex: cdrom / service / volume1) dans la liste des dossiers du LG Network Storage, puis appuyez sur le bouton 'OK'.

⑤ Le dossier de partage est ouvert et son contenu s'affiche.

Connecteur au système d'exploitation Linux

Le LG Network Storage supporte Windows, MAC et Linux à travers le service SMB. La connexion du système Linux est comme suit. Ici, Ubuntu sera la référence.

① Cliquez sur "Lieu" dans la barre de menu puis sélectionnez "Réseau".

② Cliquez sur "Réseau Windows" et sélectionnez "groupe de travail" — et le LG Network Storage connecté au groupe de travail s'affiche. Sélectionnez le nom du LG Network Storage auquel vous connecter.

③ Sélectionnez le LG Network Storage, et la liste des dossiers du LG Network Storage s'affichera. Sélectionnez le volume à utiliser (ex : cdrom/service/volume1).

④ Entrez le nom d'utilisateur et le mot de passe, et la connexion est autorisée. Le nom d'utilisateur et le mot de passe initiaux sont 'admin' tous les deux. Pour votre sécurité, il est conseillé de modifier le mot de passe en vous connectant sur la page de l'administrateur du web.

⑤ Le dossier partagé du LG Network Storage s'affiche après l'ouverture de la session.

7. Maintenance et auto-diagnostic du LG Network Storage

Cette section explique les procédures générales de maintenance et d'auto-diagnostic du LG Network Storage.

Arrêt/redémarrage du LG Network Storage

Vous pouvez arrêter/redémarrer le serveur en suivant les instructions ci-dessous.

① Annoncez à tous les utilisateurs connectés de sauvegarder les fichiers en cours d'utilisation et d'arrêter l'utilisation du LG Network Storage. ② Ouvrez le menu web de l'administrateur et allez sur "Système > Démarrage > Arrêt". Redémarrez le système en appuyant sur le bouton 'Redémarrer' ou arrêtez le système en appuyant sur le bouton 'Arrêter' .

Si vous souhaitez arrêter le LG Network Storage en utilisant le bouton, appuyez sur le bouton d'allumage pendant au moins 3 secondes. Le LG Network Storage sera désactivé après l'affichage du message qui signale la désactivation.

Initialisation du paramétrage du réseau et du mot de passe d'administrateur

Ouvrez le menu web de l'administrateur et allez dans "Système > Firmware > Réinitialisation". Vous pouvez réinitialiser le système en appuyant sur le bouton 'Réinitialiser' suivant les instructions. Dans ce cas, les informations utilisateur et les données enregistrées seront toutes supprimées et il sera impossible de les restaurer. Soyez attentif.

① Nom d'utilisateur de l'administrateur du système et son mot de passe : admin, admin. ② Configuration du paramétrage du réseau/TCP/IP : mode DHCP par défaut. ③ Configuration du paramétrage du réseau/TCP/IP : jumbo frame désactivé. ④ Outils système/Filtre IP : autorisées toutes les connexions. ⑤ Informations de configuration RAID. ⑥ Valeurs de service paramétrées. ⑦ Listes d'utilisateurs, de dossiers et de groupes.

Ouvrez une session au LG Network Storage en utilisant le nom d'utilisateur et le mot de passe initiaux.

Nom d'utilisateur : admin, mot de passe : admin

Upgrade

Programmstart

Sauvegarde de la configuration

Vérification des informations du système et sauvegarde.

Ouvrez le menu web de l'administrateur et allez sur "Informations > Log". Vous pouvez sélectionner 'Log système', 'Log Samba' et 'Log FTP', puis appuyez sur le bouton 'Sauvegarder' qui se trouve en bas pour les sauvegarder sur le PC.

Exécution de l'auto-diagnostic

Le mode auto-diagnostique incorporé dans le LG Network Storage vous permet de détecter facilement les problèmes survenus sur le serveur et de prendre les mesures nécessaires. * Il faut configurer un volume avant d'exécuter l'Auto-diagnostique.

① Ouvrez le menu web de l'administrateur, puis allez au menu 'Informations - Se connecter' et sélectionnez 'Auto-diagnostique' pour exécuter l'autodiagnostique immédiat du LG Network Storage.

Log

Chapitre de Diag	Sous chapitre	Résultat du test
SVC_CODE	Service Code	SVC_CODE[00,00]
MAC	Address	00 E0 91 7F 16 69
Version	Main IC	RD-48F5192A-NAS
Version	System	0.9.3_1713
Version	Uboot	3.4.15
Version	Micom	000721ES
Version	Kemel	Linux LG-NAS 2.6.22.18 #112 Mon Aug 3 03/41/29 KST 2009 amr/dseI unknown REV:36

Même en plein milieu de l'opération, l'administrateur peut ouvrir le menu web et sélectionner l'onglet 'Auto-diagnostique' sous le menu 'Informations > Log' pour que le LG Network Storage lance immédiatement la fonction Auto-diagnostique.

Échec ou défaillance du système

Après l'exécution de l'auto-diagnostic sur la page web d'administration comme expliqué dans le paragraphe précédent, si le code SVC_CODE[00_00] qui indique que le système fonctionne normalement s'affiche et qu'il s'agit d'un cas où le LG Network Storage a rencontré un problème, suivez les étapes ci-dessous.

① Pour que le technicien puisse s'y référer, notez le code d'erreur ["SVC_CODE: xx_YY"] affiché sur l'écran LCD ; notez également les opérations menées ou les messages observés avant l'apparition du problème. ② Dans le cas des messages d'erreur observés suite à l'instruction ci-dessus, vérifiez les symptômes du problème sur le site web du Service LG Electronics. Les problèmes simples dus à la négligence de l'utilisateur peuvent être résolus facilement. http://www.lge.com ③ Lorsque vous ne trouvez pas de solution, ne démontez pas l'appareil arbitrairement ; demandez au centre de service un support technique à distance.

Coupure de courant ou déactivation anormale

Lorsque le LG Network Storage est fermé anormalement suite à une c , retournent à l'état d'avant la fermeture ou d'avant la coupure de courant. Si le système ne fonctionne pas correctement, veuillez suivre les instructions suivantes.

① Lorsque les paramétrages du système sont modifiés suite à une coupure de courant ou à une déactivation anormale, l'utilisateur doit remettre manuellement les paramétrages qu'il souhaite après le redémarrage. Lorsque ou qu'un message d'erreur s'affiche, demandez un support au centre de service.

Pour éviter de perdre des données, sauvegardez les fichiers fréquemment.

Veuillez suivre les étapes de fermeture/redémarrage du serveur expliquées ci-dessus pour l'arrêter ou le redémarrer correctement. Dans le cas où une coupure de courant est prévue, sauvegardez tous les fichiers et arrêtez le serveur correctement. Redémarrez le serveur lorsque le courant est rétabli.

Protection de la température du système

Lorsque la température du disque dur au sein du système dépasse 67°C ou 153°F, le système se ferme automatiquement pour protéger le disque dur.

8. Dépannage RAID

Essayez les solutions suivantes lorsque la configuration de RAID du LG Network Storage est anormale, ou quand un message d'erreur s'affiche.

Note : Sauvegardez d'abord les données importantes du LG Network Storage pour éviter la perte des données.

- Vérifiez s'il y a une erreur dans la configuration du RAID.

Dans la page 'Informations État/Volume', l'état de configuration du volume est affiché 'dégradé/détruit'.

Vérifiez quel disque dur cause l'erreur RAID.

① LED : Le voyant qui indique l'état du LG Network Storage est rouge. ② Le disque dur ayant une erreur ne s'affiche pas dans la fenêtre de l'état des disques durs.

2. Solutions de dépannage

Lorsque vous supprimez le disque dur erroné et connectez un nouveau disque (par exemple le disque dur 2), le nouveau disque apparaît comme inactif sur la page Système / Volume / Ajouter-Supprimer disques durs. Sélectionnez ce disque dur et appuyez sur le bouton 'Ajouter' ; la reconstruction du RAID débutera.

La reconfiguration du RAID se fait en mode RAID 1.

Si vous échouez à nouveau durant la reconstruction, enlevez le disque dur récemment installé et connectez un autre disque dur. Puis, recommencez la reconstruction du RAID.

Lors du branchement et du débranchement, respectez strictement les règles suivantes pour éviter un dysfonctionnement du système ou une perte de données.

1. Il faut brancher un disque dur à la fois et débrancher un disque dur à la fois sur le LG Network Storage.
2. Patientez environ 10 secondes après avoir branché ou débranché un disque dur, jusqu'à ce que vous entendiez deux fois la sonnerie du LG Network Storage. Vous pouvez ensuite brancher ou débrancher un autre disque dur.

Annexe A – Construction de volume et configuration de RAID

Ce chapitre vous explique la configuration de volumes et les niveaux de RAID supportés. Il est recommandé, pour la stabilité et l'efficacité de la configuration, d'utiliser des disques durs de la même capacité et de la même marque lorsque vous configurez un volume en utilisant la technologie RAID. Autrement, la stabilité et l'efficacité du volume peuvent diminuer, et vous risquez de perdre des données. Sauvegardez d'abord les données lorsque vous modifiez le volume à la suite de dommages sur un disque dur.

Volumes disque individuels (pas de RAID)

Ceci est une technique pour configurer un volume sur chacun des disques durs, sans configurer le RAID. Elle est similaire à l'utilisation d'un disque dur dans un PC classique. Vous perdez les données lorsque le disque dur est endommagé.

Volumes mirroring RAID 1

Cette technique permet de de manière identique sur plusieurs disques durs. Même si un disque dur est endommagé, l'autre disque dur configuré dans le volume possède les mêmes données ; la capacité de stockage utile est faible, tandis que le taux de restauration est très élevé. Puisque les données sont copiées sur tous les disques durs, la capacité de sauvegarde est égale à la capacité minimum parmi les disques durs configurés en RAID 1.

Cette technique est utilisée lorsque la restauration des données est prioritaire, et elle convient pour importantes.

Volumes Striping RAID 0

Ceci est une technique qui permet de configurer de multiples disques durs en parallèle comme un seul disque. Puisqu'elle répartit les données en parallèle sur chaque disque dur, c'est une très bonne technique pour traiter plusieurs fichiers de faible taille. Dans ce mode, pour obtenir la capacité maximale, les données ne sont pas dupliquées sur tous les volumes pour se préparer au cas où un disque dur serait endommagé. Par conséquent, les données sauvegardées sur un volume sont perdues lorsque le disque dur est endommagé. La capacité totale du volume est l'addition des capacités de tous les disques durs.

Ce mode est utilisé pour obtenir une grande capacité de volume et un accès rapide aux données ; il ne convient pas à la sauvegarde des données importantes.

Volumes JBOD

Ceci est une technique qui permet de configurer de multiples disques durs en série comme un seul disque. Elle permet d'obtenir le maximum de capacité du volume car elle sauvegarde les données dans les disques durs par ordre. Dans ce mode, pour obtenir la capacité de sauvegarde, les données ne sont pas sauvegardées sur tous les volumes pour se préparer au cas où un disque dur est endommagé. Par conséquent, les données sauvegardées sur un volume sont perdues lorsque le disque dur est endommagé. La capacité de sauvegarde du volume est l'addition des capacités de tous les disques durs. Ce mode est utilisé pour obtenir le maximum de capacité ; il ne convient pas à la sauvegarde des données importantes.

Annexe B - Support technique

Le LG Network Storage offre un support en ligne dédié et un service client via messagerie instantanée.

Vous pouvez nous contacter suivant les méthodes ci-dessous :

• Support en ligne : http://www.lgservice.com

Annexe C – Avis Logiciel Source Ouverte

Les exécutables GPL et bibliothèques LGPL suivants utilisés dans ce produit sont régis par les termes des licences GPL et LGPL :

GPLv2.0

• Debian-archive-keyring
• apcupsd
• apt
• base-files base-passwd
• bash
• bootchart
• busybox
• bzip2
• ca-certificates cdrtools
• dbus
• debianutils
• dpkg
• dvd+rw-tools e2fsprogs file-rc gcc gpm
• grep
• hostname
• ifplugd ifupdown
• inadyn
• inotify-tools
• jQuery
• krb5
• libcap
• libgdbm
• Linux Kernel

8. Dépannage RAID

lockfile-progs

logrotate

lprng

lsb

Izo

module-init-tools

mtd

mt-daapd

nettalk

netbase

net-tools

noflushd

ntfs-3g

pam

perl

proftpd

psmisc

readline

scst-iscsi

sed

sg3-utils

shadow

smbwebclient

ssmtp

sysklogd

time

transmission

u-boot

udev

util-linux

GPLv3.0

binutils gnupg parted rsync samba wget

LGPLv2.1

acl - Ajaxplorer - attr - avahi - codepress - confuse - debmapper - dialog - glib2.0 - glibc - gmp - gnutls8 - keyutils - libdaemon - libexif - libgcrypt - libgpg-error - libiconv - libidn - liblockfile - libscew - libtasn1 - libusb - lzma - mpfr - packer - UFO

LG Electronics offre de vous fournir le code source sur CD-ROM sans aucun frais, à l'exception de ceux de support, d'envoi et de traitement, sur requête par email à LG Electronics : [e-mail]

Cette offre est valable pour une période de trois (3) ans à partir de la date de distribution de ce produit par LG Electronics.

originale des licences GPLv2.0, GPLv3.0 et LGPLv2.1.

traduite des licences GPLv2.0, GPLv3.0 et LGPLv2.1.

http://www.gnu.org/licenses/old-licenses/gpl-2.0-translations.html, http://www.gnu.org/licenses/translations.html,

Ce produit comprend les contenus suivants.

Ce produit emploie les logiciels libres suivants.

Annexe D – Liste des dispositifs compatibles et recommandés

Veuillez visiter http://www.lge.com pour vérifier la dernière liste des disques durs compatibles/recommandés.

Liste des disques durs recommandés

Voici la liste des disques durs éventuellement compatibles avec le LG Network Storage. Les disques durs suivants sont recommandés. Dans le cas de l'utilisation de disques durs non recommandés par LG Electronics, il peut y avoir des dysfonctionnements. Veuillez aller sur le lien http://www.lge.com pour voir les dernières recommandations concernant les disques durs.

Cet appareil est strictement conforme aux règles et règlements du MIC concernant les émissions d'ondes électromagnétiques (niveau B), et peut être utilisé dans tous les endroits au sein d'un ménage.
