Motion 12 - Enceinte audio Martin Logan - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte audio colonne
Marque	Martin Logan
Modèle	Motion 12
Réponse en fréquence	40–25 000 Hz ± 3 dB
Dispersion	80° × 80°
Sensibilité	92 dB à 2,83 volts/mètre
Impédance	4 Ohms (compatible amplis 4, 6 ou 8 Ohms)
Fréquence de raccord	300 Hz et 3 000 Hz
Haut-parleur aigus	Transducteur motion plié 1 po x 1,4 po (2,6 cm x 3,6 cm) avec diaphragme 5,25 po x 1,75 po (13,3 cm x 4,4 cm)
Haut-parleur médium	Cône papier 5,25 po (13,3 cm) avec panier aluminium moulé, antenne dipôle arrière ouverte
Haut-parleurs graves	Deux cônes papier 6,5 po (16,5 cm) avec panier aluminium moulé, chambre asymétrique non résonante
Boîtier	Antirésonnant avec antenne dipôle à moyenne fréquence
Composants	Bobines centrales à air sur mesure, inducteurs DCR acier laminé, condensateurs polyester, protection thermique/courant
Puissance d'ampli recommandée	20–300 watts
Bornes de raccordement	Fiches bananes à pression, fils nus ou broches
Dimensions (H x L x P)	108,7 cm x 17,8 cm x 35,8 cm (42,8 po x 7 po x 14,1 po)
Poids	16,3 kg (36 lb)
Entretien et nettoyage	Linge microfibre ou brosse douce ; ne pas vaporiser de produits nettoyants
Sécurité	Éteindre l'amplificateur avant tout raccordement ; ne pas exposer à l'humidité ni au soleil direct ; respecter la puissance nominale
Garantie	Garantie limitée 90 jours automatique ; extension 5 ans sous réserve d'enregistrement dans les 30 jours
Service client	Lundi–vendredi 8h–17h (heure normale du Centre) : [phone] ou [e-mail]

FOIRE AUX QUESTIONS - Motion 12 Martin Logan

Comment nettoyer les enceintes Motion 12 ?

Utilisez un linge exempt de poussière (microfibre) ou une brosse à poils doux. Ne vaporisez jamais de produits nettoyants sur ou à proximité des haut-parleurs.

Quelle est la période de rodage recommandée ?

Un rodage d'environ 72 heures à 90 dB (niveaux d'écoute moyens) est nécessaire avant toute écoute critique.

Comment positionner les enceintes pour une meilleure image sonore ?

Placez les enceintes à 2–3 mètres du mur avant et à 2 mètres ou plus des murs latéraux (mesure depuis le haut-parleur). Orientez-les vers la position d'écoute principale.

Comment installer les crampons MiniETC ?

Couchez l'enceinte sur le côté, retirez les pieds existants, vissez les crampons dans les trous filetés (1/4-20), puis redressez l'enceinte. Réglez le niveau en tournant les crampons et serrez le contre-écrou. Attention à ne pas faire glisser l'enceinte pour éviter d'endommager le sol.

Puis-je utiliser des câbles quelconques avec ces enceintes ?

Oui, les bornes acceptent les fils nus, broches ou fiches bananes. Assurez-vous que les polarités (+/-) correspondent entre l'enceinte et l'amplificateur. MartinLogan recommande d'écouter différentes marques et de faire confiance à votre ouïe.

Y a-t-il une interaction possible avec un téléviseur à tube cathodique (CRT) ?

Oui, ces enceintes ne sont pas protégées. Placez-les à au moins deux pieds (61 cm) d'un écran CRT pour éviter les interférences.

Que faire en cas d'absence de signal sonore ?

Vérifiez que toutes les composantes sont allumées et que la source est lue. Contrôlez les câbles d'enceinte et les connexions. Si le problème persiste, contactez votre revendeur ou le service client MartinLogan.

Comment enregistrer la garantie pour obtenir 5 ans de couverture ?

Remplissez et retournez le certificat d'enregistrement à MartinLogan dans les 30 jours suivant l'achat, ou enregistrez-vous en ligne sur www.martinlogan.com. Sans enregistrement, la garantie est limitée à 90 jours.

Où se trouve le numéro de série ?

Le numéro de série est situé derrière l'enceinte, directement sous les bornes de raccordement, et également sur l'emballage du produit.

Puis-je exposer les enceintes à la lumière solaire ?

Il est déconseillé de les exposer directement au soleil. Les rayons UV peuvent détériorer le boîtier et les cônes. Une exposition courte à travers une vitre filtrant les UV est moins problématique.

MODE D'EMPLOI Motion 12 Martin Logan

guide de l'utilisateur

• Pour les réparations, faites appel à un technicien compétent.
• Pour éviter les risques d'incendie ou de décharge électrique, n'exposez pas ce module aux vapeurs d'eau ni à l'humidité.
• Veuillez éteindre l'amplificateur en cas de conditions anormales.
• Ne poussez pas l'enceinte au-delà de sa puissance nominale.

Le symbole de l'éclair avec une pointe en forme de flèche, dans un triangle équi-latéral, avertit l'utilisateur de la présence d'une « tension dangereuse » potentielle près du produit qui peut être suffisante pour constituer un risque de décharge électrique.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de la présence de directives importantes en matière de fonctionnement et d'entretien (service) dans les documents qui accompagnent l'appareil.

En vertu de la directive WEEE de l'Union européenne (directive sur les déchets électriques et électroniques) entrée en vigueur le 13 août 2005, nous vous avisons que ce produit pourrait contenir des matériaux réglementés dont l'élimination doit faire l'objet de procédures de réutilisation et de recyclage particulières. À cette fin, MartinLogan a demandé à ses distributeurs dans les pays membres de l'Union européenne de reprendre et de recycler ce produit gratuitement.

Pour trouver le distributeur le plus près, communiquez avec le revendeur du produit, envoyez un courriel à [e-mail] ou consultez le site Web martinlogan.com.

Notez que seul le produit est régi par la directive WEEE. Nous vous encourageons à recycler les matériaux d'emballage et autres matériaux d'expédition selon les procédures normales.

Raccordement.

Montage et Positionnement

Installation des Couvercies de Grille .....16
Rodage 16
Positionnement 16
Orientation 17
Base Solide 17

Foire Aux Questions . . . . . . . . . . . . .

Dépannage.... 18

Communiquer Avec Le Service à La Clientèle . . .18

Renseignements Généraux . . . . . . . . . . .

Renseignements Sur La Garantie .....19
Numéro de Série ..... 19
Service 19

Spécifications.

Plans Dimensionnels

MartinLogan Motion 10 .....21
MartinLogan Motion 12 .....22

Numéro de Série :

Veuillez inscrire votre numéro de série ici pour pouvoir vous y référer facilement. Vous aurez besoin de ce renseignement lorsque vous remplirez votre enregistrement à la garantie. Le numéro de série est situé près des bornes de raccordement et sur l'emballage du produit.

x4

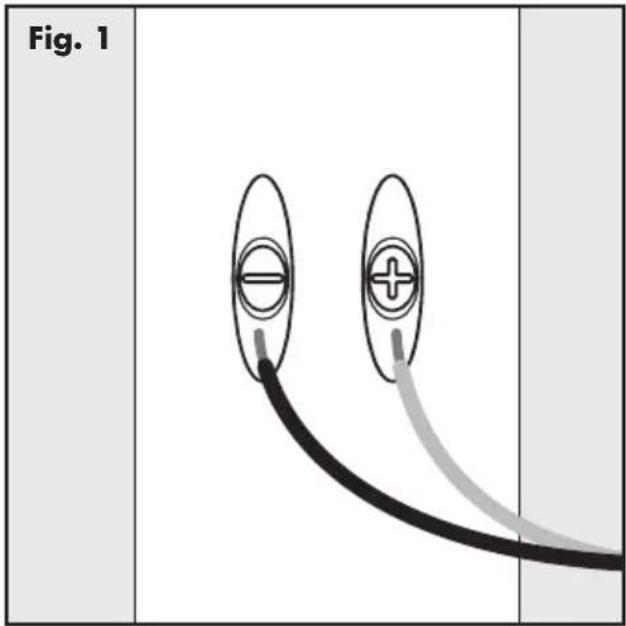

AVERTISSEMENT! Éteignez l'amplificateur avant de faire des raccordements ou d'interrompre tout raccordement de signal!

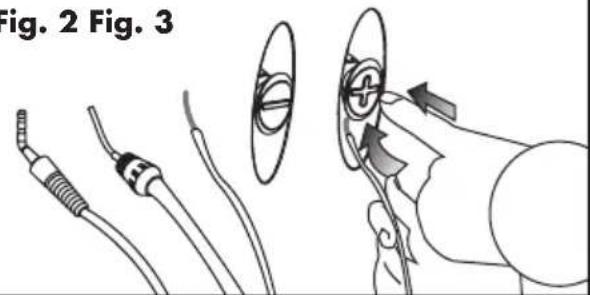

Ces enceintes sont dotées de bornes de raccordement facile à utiliser de style bouton-poussoir qui acceptent les fils nus ou les broches (fig. 2). De plus, en enlevant les garnitures en caoutchouc, elles acceptent les fiches bananes (fig. 3)

Attribuez la même couleur aux bornes (+) et (-) sur l'enceinte et l'amplificateur. Assurez-vous que tous les raccords sont bien faits.

Pour installer les couvercles de grille magnétique de cette enceinte, il suffit de les mettre en place (Fig. 4).

RODAGE

Un rodage d'environ 72 heures à 90 dB (niveaux d'écoute moyens) est nécessaire avant toute écoute critique.

POSITIONNEMENT

Bien que vos enceintes soient conçues pour offrir un son exceptionnel lorsqu'elles sont placées près d'un mur, vous pouvez noter une amélioration de l'image et des détails sonores si vous pouvez placer les enceintes (mesure à partir du haut-parleur

d'aigus et haut-parleurs de graves) en les positionnant de deux à trois mètres du mur avant et à deux mètres ou plus des murs latéraux (Fig. 5).

ORIENTATION

Pour obtenir une meilleure image stéréo, nous vous recommandons de les orienter vers la position d'écoute principale.

BASE SOLIDE

En utilisant les crampons MiniETC™ (Energy Transfer Coupler) compris, vos enceintes seront fermement ancrées au sol, les graves seront plus serrées et l'image sera encore plus cohérente. Pour éviter d'endommager le plancher, ne posez pas les crampons à moins d'être certain du positionnement. Les crampons MiniETC utilisent un filetage standard de 1/4 - 20

Instructions pour l'installation des crampons (Fig. 6):

1) Couchez délicatement l'enceinte sur le côté.
2) Enlevez les pieds ou les crampons actuels. Insérez en tournant les nouveaux crampons dans les trous, puis vissez-les complètement. Si l'enceinte ne repose pas au niveau, desserrez un crampon jusqu'à ce que l'enceinte soit au niveau.

3) Serrez fermement le contre-écrou à la main. Ne serrez pas trou l'écrou.

4) Redressez l'enceinte. Mise en garde : assurez-vous que vos mains et les câbles sont bien dégagés des crampons. Ne glissez pas l'enceinte, car les crampons sont coupants et peuvent endommager le plancher ou le tapis.

5) Réglez le niveau en tournant les crampons. Serrez fermement le contre-écrou lorsque l'enceinte est au niveau. Mise en garde : Le fait de « traîner » l'enceinte peut entraîner le bris des crampons.

FOIRE AUX QUESTIONS

Comment nettoyer les enceintes?

Utilisez un linge exempt de poussière (comme un linge en microfibres) ou une brosse à poils doux pour enlever la poussière sur les enceintes. Ne vaporisez pas de produits nettoyants sur les haut-parleurs ou à proximité de ceux-ci.

Pouvez-vous me proposer une liste d'appareils électroniques et de câbles qui conviennent aux enceintes MartinLogan?

Nous n'avons aucun produit préféré et nous utilisons les appareils électroniques et les câbles de façon assez interchangeable. Nous vous proposons d'écouter plusieurs marques et surtout, de faire confiance à votre ouïe. Les revendeurs sont toujours la meilleure source de renseignements lorsque vous achetez de l'équipement audio supplémentaire.

Peut-il y avoir une interaction entre mes enceintes et la télévision dans mon système A/V?

Oui. Ces enceintes ne sont pas protégées et doivent être placées à au moins deux pieds d'une télévision dotée d'un écran à tube cathodique (CRT).

Est-ce que l'exposition à la lumière solaire nuira au rendement ou à la durée de vie de mes enceintes?

Nous recommandons de ne pas exposer les enceintes directement à la lumière solaire. Les rayons ultraviolets (UV) du soleil peuvent entraîner la détérioration du boîtier, des cônes de l'enceinte, etc. Les expositions de courte durée aux rayons UV ne posent pas de problème. La filtration des rayons UV par le verre diminuera grandement leurs effets négatifs.

DÉPANNAGE

Aucun signal de sortie

• Vérifiez que toutes les composantes du système sont allumées et que le matériel source est lu.
• Vérifiez les câbles de l'enceinte et les raccords.
  • Vérifiez tous les câbles interconnectés.
• Si vous n'est pas capable de résoudre votre problème, veuillez communiquer avec votre revendeur ou le service à la clientèle de MartinLogan (voir ci-dessous).

COMMUNIQUER AVEC LE SERVICE À LA CLIENTÈLE

Le service à la clientèle de MartinLogan est disponible du lundi au vendredi, de 8 h à 17 h (heure normale du Centre) en composant le [phone] ou en envoyant un courriel à l'adresse [e-mail].

RENSEIGNEMENTS GÉNÉRAUX

RENSEIGNEMENTS SUR LA GARANTIE

Vos enceintes sont vendues avec une garantie limitée automatique de 90 jours. Vous avez la possibilité d'obtenir, sans frais supplémentaires, une garantie limitée de cinq ans. Pour obtenir la garantie limitée de cinq ans, vous devez remplir et retourner le certificat d'enregistrement à MartinLogan dans les 30 jours qui suivent la date d'achat. Pour plus de commodité, MartinLogan permet également l'enregistrement en ligne à la garantie à l'adresse www.martinlogan.com.

MartinLogan pourrait ne pas honorer les réclamations de service au titre de la garantie à moins d'avoir une carte d'enregistrement à la garantie dûment remplie dans ses dossiers! Si vous n'avez pas reçu de certificat d'enregistrement à la garantie avec vos nouvelles enceintes, il vous est impossible de savoir si vous avez reçu des enceintes neuves. Le cas échéant, communiquez avec votre revendeur MartinLogan.

NUMÉRO DE SÉRIE

Un numéro de série est situé derrière l'enceinte, directement sous les bornes de raccordement. Le numéro de série est également inscrit sur l'emballage du produit.

SERVICE

Si vous utilisez votre produit MartinLogan dans un pays autre que celui où il a été acheté à l'origine, nous vous demandons de noter ce qui suit :

1 Le distributeur MartinLogan désigné pour tout pays donné est responsable du service au titre de la garantie uniquement pour les appareils distribués par ce pays ou par l'entremise de celui-ci conformément à sa garantie applicable.
2 Si un produit MartinLogan doit faire l'objet de réparations (service) dans un pays autre que celui où il a été acheté à l'origine, l'utilisateur final peut faire réparer le produit chez le distributeur MartinLogan le plus proche, sous réserve des politiques de service locales de ce distributeur, mais tous les coûts des réparations (pièces, main-d'œuvre et transport) seront assumés par le propriétaire du produit MartinLogan.
3 Si, après avoir possédé l'enceinte pendant six mois, vous déménagez dans un pays autre que celui où vous avez acheté l'enceinte, votre garantie peut être transférable. Communiquez avec MartinLogan pour obtenir tous les détails.

SPÉCIFICATIONS*	MARTINLOGAN MOTION 10	MARTINLOGAN MOTION 12
Réponse de Fréquence	.65–25 000 Hz ± 3 dB	40–25 000 Hz ± 3 dB
Dispersion	.80° × 80°	.80° × 80°
Sensibilité.	.90 dB à 2,83 volts/mètre	92 dB à 2,83 volts/mètre
Impédance	.4 Ohms.Compatible avec des amplificateurs classés 4, 6 ou 8 Ohms.	4 Ohms. Compatible avec des amplificateurs classés 4, 6 ou 8 Ohms.
Fréquence de Raccord.	.3 000 Hz	300 & 3 000 Hz
Haut-parleur Paute Fréquence	1 po x 1,4 po (2,6 cm x 3,6 cm)Transducteur motion plié avec diaphragme de 5,25 po x 1,75 po (13,3 cm x 4,4 cm).	1 po x 1,4 po (2,6cm x 3,6cm)Transducteur motion plié avec diaphragme de 5,25 po x 1,75 po (13,3cm x 4,4cm).
Haut-parleur de Moyenne Fréquence		Cône en papier de 5,25 po (13,3 cm) avec panier en aluminium moulé. Antenne dipôle arrière ouverte.
Haut-parleurs de Basse Fréquence	.Deux cônes en papier de 5,25 po (13,3 cm) avec panier en aluminium moulé. Format de chambre asymétrique non résonant.	Deux cônes en papier de 6,5 po (16,5 cm) avec panier en aluminium moulé. Format de chambre asymétrique non résonant.
Boîtier	.Antirésonnante	Antirésonnante avec antenne dipôle à moyenne fréquence.
Composantes	Bobine centrale à air sur mesure et inducteurs DCR en acier laminé bas. Condensateurs à pellicule polyester en série et condensateurs DF électrolytiques bas en parallèle. Protection thermique/courant générale du système.	Bobine centrale à air sur mesure et inducteurs DCR en acier laminé bas. Condensateurs à pellicule polyester en série et condensateurs DF électrolytiques bas en parallèle. Protection thermique/courant générale du système.
Puissance d'Amp Recommandée	20–200 watts	20–300 watts
Bornes de Raccordement.	.Fiches bananes à pression	Fiches bananes à pression
Poids	.22 lb (10 kg).	36 lb (16.3 kg)
Dimensions (HxLxP)	.35,1 po x 9,9 po x 10 po (89,1 cm x 25,1 cm x 25,4 cm)	42,8 po x 7 po x 14,1 po (108,7 cm x 17,8 cm x 35,8 cm)

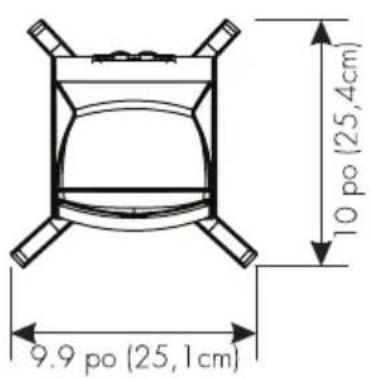

PLANS DIMENSIONNELS

MARTINLOGAN MOTION 10

Le Grand Fabricant D'Enceintes Américain

lawrence, Kansas, USA tél. [phone] téléc. 785.749.5320 www.martinlogan.com

P/N: 9500020
