Type de produit	Enceinte audio
Marque	Martin Logan
Modèle	Motion 10
Dimensions (H x L x P)	89,1 cm x 25,1 cm x 25,4 cm (35,1 po x 9,9 po x 10 po)
Poids	10 kg (22 lb)
Réponse en fréquence	65 – 25 000 Hz ± 3 dB
Dispersion	80° x 80°
Sensibilité	90 dB à 2,83 volts/mètre
Impédance	4 Ohms (compatible amplis 4/6/8 Ohms)
Fréquence de raccord	3 000 Hz
Haut-parleur haute fréquence	Transducteur Motion PIÉ avec diaphragme de 13,3 cm x 4,4 cm (5,25 po x 1,75 po)
Haut-parleur basse fréquence	2 cônes en papier de 13,3 cm (5,25 po) avec panier aluminium moulé, chambre asymétrique non résonante
Boîtier	Antirésonnant
Puissance d'ampli recommandée	20 – 200 watts
Bornes de raccordement	Fiches bananes à pression (accepte fils nus ou broches)
Composantes du filtre	Bobines à air, inducteurs DCR acier laminé, condensateurs polyester série, protection thermique
Entretien et nettoyage	Linge microfibres sec ou brosse douce ; ne pas vaporiser de liquide
Sécurité	Éteindre l'ampli avant raccordement ; ne pas exposer à l'eau ou à l'humidité ; ne pas dépasser la puissance nominale
Pièces détachées et réparabilité	Faire appel à un technicien compétent ; contacter le service clientèle MartinLogan
Garantie	90 jours limitée automatique, extensible à 5 ans sur enregistrement dans les 30 jours

FOIRE AUX QUESTIONS - Motion 10 Martin Logan

Comment nettoyer les enceintes Motion 10 ?

Utilisez un chiffon exempt de poussière (microfibres) ou une brosse à poils doux pour enlever la poussière. Ne vaporisez jamais de produits nettoyants sur les haut-parleurs.

Peut-on placer l'enceinte près d'un téléviseur à tube cathodique ?

Oui, mais il est recommandé de les placer à au moins 60 cm (2 pieds) d'un écran CRT pour éviter les interférences magnétiques.

L'exposition au soleil est-elle dangereuse pour les enceintes ?

Il est déconseillé d'exposer les enceintes directement au soleil. Les rayons UV peuvent dégrader le boîtier et les cônes. Le verre filtrant réduit les effets négatifs.

Quels types de câbles utiliser pour le raccordement ?

Les bornes acceptent les fils nus, les broches et, après retrait des garnitures en caoutchouc, les fiches bananes. Respectez la polarité (+/-).

Comment installer les couvercles de grille ?

Les grilles sont magnétiques : il suffit de les positionner délicatement sur l'enceinte. Aucune fixation supplémentaire n'est nécessaire.

Comment installer les crampons MiniETC ?

Couchez l'enceinte sur le côté, retirez les anciens pieds, vissez les crampons dans les inserts (filetage 1/4-20), puis redressez l'enceinte. Réglez le niveau en tournant les crampons et serrez le contre-écrou à la main. Attention : ne faites pas glisser l'enceinte une fois les crampons installés.

Quelle puissance d'amplificateur est recommandée pour la Motion 10 ?

La puissance recommandée est comprise entre 20 et 200 watts. L'impédance est de 4 Ohms, compatible avec des amplificateurs conçus pour 4, 6 ou 8 Ohms.

Faut-il roder les enceintes avant une écoute critique ?

Oui, un rodage d'environ 72 heures à un niveau d'écoute moyen (90 dB) est nécessaire pour obtenir les meilleures performances.

Que faire si aucun son ne sort des enceintes ?

Vérifiez que toutes les sources et l'amplificateur sont allumés et lisent. Contrôlez les câbles d'enceinte et les connexions. Si le problème persiste, contactez le service clientèle MartinLogan.

Comment contacter le service clientèle MartinLogan ?

Du lundi au vendredi, de 8h à 17h (heure du Centre), par téléphone au [phone] ou par email à [e-mail].

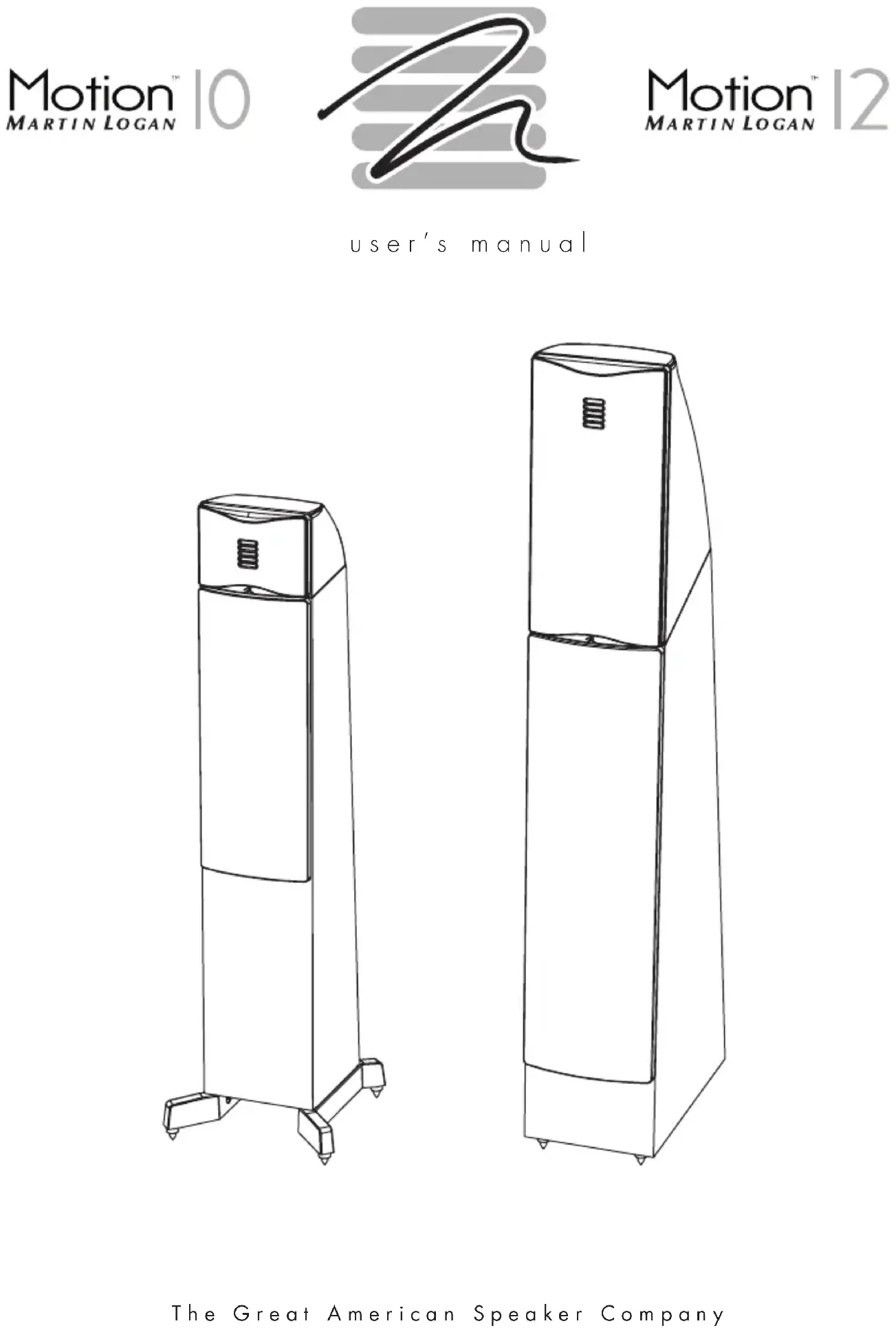

MODE D'EMPLOI Motion 10 Martin Logan

guide de l'utilisateur

AVERTISSEMENT!

Pour les réparations, faites appel à un technicien compétent.
Pour eviter les risques d'incendie ou de décharge électrique, n'expose pas ce module aux vapeurs d'eau ni à l'humidité.
- Veuillez eteindre l'amplificateur en cas de conditions anormales.
- Ne poussez pas l'enceinte au-delà de sa puisance nominale.

Le symbole de I'clair avec une pointe en forme de flèche, dans un triangle équilatéral, avertit l'utilisateur de la présence

d'une « tension dangereuse » potentielle pres du produit qui peut être suffisante pour constituer un risque de décharge électrique.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de la présence de directives importantes en

matiere de fonctionnement et d'entretien (service) dans les documents qui accompagnent l'appareil.

En vertu de la directive WEEE de l'Union europeenne (directive sur les déchets électriques et électroniques) entree en vigueur le 13 août

2005, nous vous avisons que ce produit pourrait contenir des matériaux réglementés dont l'élimination doit faire l'objet de procédures de réutilisation et de recyclage particulières. À cette fin, MartinLogan a demandé à ses distributeurs dans les pays membres de l'Union europeenne de repreneindre et de recycler ce produit gratuitement

Pour couver le distributeur le plus pres, communiquez avec le revendeur du produit, envoyez un courriel @ [e-mail] ou consultez le site Web martinlogan.com.

Notez que celui le produit est regi par la directive WEEE. Nous vous encourageons à recycler les matériaux d'emballage et autres matériaux d'expédition selon les procédures normales.

Raccordement .

Montage et Positionnement.

Installation des Couvercies deGrille 16

Rodage 16

Positionnement 16

Orientation 17

Base Solide 17

Foire Aux Questions

Dépannage. 18

Communique Avec Le Service à La Clientèle. .18

Renseignements Généaux.

Renseignements Sur La Garantie 19

Numéro de Série 19

Service 19

Specifications

Plans Dimensionnels

MartinLogan Motion 10 21

MartinLogan Motion 12 22

Numéro de Série :

Veuillez inscrite votre numero de série ici pour pouvoir vous y reférer facilement. Vous aurez besoin de ce renseignement lorsque vous replírez votre enregistrement à la garantie. Le numero de série est situé pres des bornes de raccordement et sur l'emballage du produit.

x4

Motion 12 Motion 10

RACCORDEMENT

AVERTISSEMENT! Éteignez l'amplificateur avant de faire des raccordements ou d'interr compromise tout raccordement de signal!

Ces enceintes sont dotées de bornes de raccordement facile à utiliser de style bouton-poussoir qui acceptent les fils nus ou les broches (fig. 2). De plus, en enlevant les garnitures en caoutchouc, elles acceptent les fiches bananes (fig. 3)

Attribuez la même couleur aux bornes (+) et (-) sur l'enceinte et l'amplificateur. Assurez-vous que tous les raccords sont bien faits.

Fig. 1

Fig. 2 Fig. 3

MONTAGE ET POSITIONNEMENT

Fig. 4

INSTALLATION DES COUVERCLES DE GRILLE

Pour installer les couvercles de grille magnétique de cette enceinte, il suffit de lesmettre en place (Fig.4).

RODAGE

Un rodage d'environ 72 heures à 90 dB (niveau d'écoute moyens) est nécessaire avant toute écoute critique.

POSITIONNEMENT

Bien que vos enceintes soient conçues pour offrir un son exceptionnel lorsqu'elles sont placees pres d'un mur, vous pouvez noter une amélioration de l'image et des détails sonores si vous pouvez placer les enceintes (mesure à partir du haut-parleur

daigus et haut-parleurs de graves) en les positionnant de deux a trois metres du mur avant et a deux metres ou plus des murs lateraux (Fig. 5).

ORIENTATION

Pour obtenir une meilleure image stéreo, nous vous recommendons de les orienter vers la position d'écoute principale.

BASE SOLIDE

En utilisant les crampons MiniETCTM (Energy Transfer Coupler) compris, vos enceintes seront fermement ancrees au sol, les graves seront plus serrées et l'image sera encore plus cohérente. Pour éviter d'endommager le plancher, ne posez pas les crampons à moins d'être certain du positionnement. Les crampons MiniETC utilisent un filetage standard de 1/4 - 20

Instructions pour l'installation des crampons (Fig. 6):

1) Couchez delicatement l'enceinte sur le cote.
2) Enlevez les pieds ou les crampons actuels.
Insérez en tournant les nouveaux crampons dans les trous, puis vissez-les complètement. Si l'enceinte ne repose pas au niveau, desserrez un crampon jusqu'à ce que l'enceinte soit au niveau.
3) Serrez fermement le contre-écrou à la main. Ne serrez pas trou l'écrou.
4) Redressez l'enceinte. Mise en garde : assurez-vous que vos mains et les cables sont bien dégagés des crampons. Ne glissez pas l'enceinte, car les crampons sont coupants et peuvent endomager le plancher ou le tapis.
5) Réglez le niveau en tournant les crampons.
Serrez fermement le contre-écrou lorsque l'enceinte est au niveau. Mise en garde : Le fait de « trainer » l'enceinte peut entraîner le bris des crampons.

FOIRE AUX QUESTIONS

Comment nettoyer les enceintes?

Utilisez un linge exempt de poussiere ( comme un linge en microfibres) ou une Brosse à poils doux pour enlever la poussiere sur les enceintes. Ne vaporisez pas de produits nettoyants sur les haut-parleurs ou à proximite de ceux-ci.

Pouvez-vous me proposer une listed'appareils electroniques et dcables qui convennent aux enceintes MartinLogan?

Nous n'avonsaucunproduitpréfééréetnousutilissonslesappareilsélectroniques etlescâblesdefaçonassezinterchangeable.Nousyouproposondécouterplusieursmarquesetsurfout,defaireconfiance àvotrecouie.Les revendeurs sonttoujourslaMeilleure source de renseignementslorsque youachetezde l'équipementaudio supplémentaire.

Peut-il y avoir une interaction entre mes enceintes et la télévision dans mon système A/V?

Oui. Ces enceintes ne sont pas protégées et doivent être placées à au moins deux pieds d'une télévision dotée d'un écran à tube cathodique (CRT).

Est-ce que l'exposition à la lumière solaire nuira au rendement ou à la durée de vie de mes enceintes?

Nous recommendons de ne pas exposer les enceintes directement à la lumière solaire. Les rayons ultraviolets (UV) du soleil peuvent entrainer la dépréciation du boîtier, des cônes de l'enceinte, etc. Les expositions de courte durée aux rayons UV ne posent pas de problème. La filtration des rayons UV par le verre diminuera grandement leurs effets négatifs.

Dépannage

Aucun signal de sortie

• Vérifiez que toutes les composantes du système sont allumées et que le matériel source est lu.
• Vérifiez les cables de l'enceinte et les raccords.
• Vérifiez tous les cables interconnectés.
• Si vous n'est pas capable de résoudre votre problème, veuilles communiquer avec votre revendeur ou le service à la clientele de MartinLogan (voir ci-dessous).

COMMUNIQUE AVEC LE SERVICE À LA CLIENTÉLE

Le service à la clientèle de MartinLogan est disponible du lundi au vendredi, de 8 h à 17 h (heure normale du Centre) en composant le [phone] ou en envoyant un courriel à l'adresse [e-mail].

RENSEIGNEMENTS GÉNÉRAUX

RENSEIGNEMENTS SUR LA GARANTIE

Vos enceintes sont vendues avec une garantie limitée automatique de 90 jours. Vous avez la possibilité d'obtenir, sans frais supplémentaires, une garantie limitée de cinq ans. Pour obtenir la garantie limitée de cinq ans, vous doivent remplir et returner le certificat d'enregistrement à MartinLogan dans les 30 jours qui suivent la date d'achat. Pour plus de commodité, MartinLogan permet également l'enregistrement en ligne à la garantie à l'adresse www.martinlogan.com.

MartinLogan pourrait ne pas honorer les réclamations de service au titre de la garantie à moins d'avoir une carte d'enregistrement à la garantie dûment remplie dans ses dossiers! Si vous n'avez pas reçu de certificat d'enregistrement à la garantie avec vos nouvelles enceintes, il vous est impossible de savoir si vous avez reçu des enceintes neuves. Le cas échéant, communiquez avec votre revendeur MartinLogan.

NUMERO DE SÉRIE

Un numero de série est situé derrière l'enceinte, directement sous les bornes de raccordement. Le numero de série est également inscrit sur l'emballage du produit.

SERVICE

Si vous utilisez votre produit MartinLogan dans un pays autre que celui ou il a eté acheté à l'origine, nous vous demandons de noter ce qui suit :

1 Le distributeur MartinLogan désigné pour tout pays donné est responsable du service au titre de la garantie uniquement pour les appareils distribués par ce pays ou par l'entremise de celui-ci conformément à sa garantie applicable.
2 Si un produit MartinLogan doit faire l'objet de réparations (service) dans un pays autre que celui où il a été acheté à l'origine, l'utilisateur final peut faire réparer le produit chez le distributeur MartinLogan le plus proche, sous réserve des politiques de service locales de ce distributeur, mais tous les coûts des réparations (pièces, main-d'oeuvre et transport) seront assumés par le propriétaire du produit MartinLogan.
3 Si, après avoir possé le enceinte pendant six mois, vous démenagez dans un pays autre que celui où vous avez achété l'enceinte, votre garantie peut être transférable. Communiquez avec MartinLogan pour obtenir tous les détails.

SPÉCIFICATIONS*	MARTINLOGAN MOTION 10	MARTINLOGAN MOTION 12
Réponse de Fréquence	.65-25 000 Hz ± 3 dB	40-25 000 Hz ± 3 dB
Dispersion	.80° x 80°	80° x 80°
Sensibilité.	.90 dB à 2,83 volts/mètre	92 dB à 2,83 volts/mètre
Impédance	.4 Ohms. Compatible avec des amplificateurs classés 4, 6 ou 8 Ohms.	4 Ohms. Compatible avec des amplificateurs classés 4, 6 ou 8 Ohms.
Fréquence de Raccord.	.3 000 Hz	300 & 3 000 Hz
Haut-parleur Paute Fréquence	1 po x 1,4 po (2,6 cm x 3,6 cm) Transducteur motion pié avec diaphragme de 5,25 po x 1,75 po (13,3 cm x 4,4 cm).	1 po x 1,4 po (2,6cm x 3,6cm) Transducteur motion pié avec diaphragme de 5,25 po x 1,75 po (13,3cm x 4,4cm).
Haut-parleur de Moyenne Fréquence		Côte en papier de 5,25 po (13,3 cm) avec panier en alu-minium moulé. Antenne dipôle arrêté ouverte.
Haut-parleurs de Basse Fréquence	. Deux cônes en papier de 5,25 po (13,3 cm) avec panier en alu-minium moulé. Format de chambre asymétrique non résonant.	Deux cônes en papier de 6,5 po (16,5 cm) avec panier en alu-minium moulé. Format de chambre asymétrique non résonant.
Boîtier	. Antirésonnante	Antirésonnante avec antenne dipôle à moyenne fréquence.
Composantes	. Bobine centrale à air sur mesure et inducteurs DCR en acier laminé bas. Condensateurs à pellicule polyester en série et condensateurs DF electrolytiques bas en parallelle. Protection thermique/courant générale du système.	Bobine centrale à air sur mesure et inducteurs DCR en acier laminé bas. Condensateurs à pellicule polyester en série et condensateurs DF electrolytiques bas en parallelle. Protection thermique/courant générale du système.
Puisance d'Amp Recommendée	20-200 watts	20-300 watts
Bornes de Raccordement.	. Fiches bananes à pression	Fiches bananes à pression
Poids.	. 22 lb (10 kg).	36 lb (16.3 kg)
Dimensions (HxLxP)	. 35,1 po x 9,9 po x 10 po (89,1 cm x 25,1 cm x 25,4 cm)	42,8 po x 7 po x 14,1 po (108,7 cm x 17,8 cm x 35,8 cm)

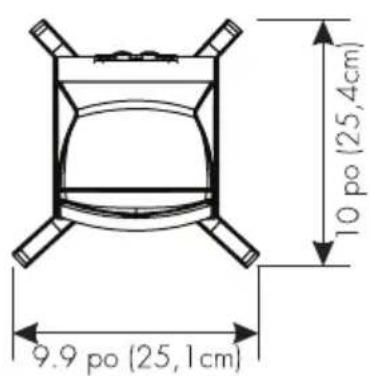

PLANS DIMENSIONNELS MARTINLOGAN MOTION 10

PLANS DIMENSIONNELS MARTINLOGAN MOTION 12
