ML-65i - Haut-parleur Martin Logan - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur encastrable (mur/plafond)
Marque	Martin Logan
Modèle	ML-65i
Réponse en fréquence	70 - 20 000 Hz ±2 dB
Sensibilité	89 dB
Impédance nominale	8 ohms
Fréquence de raccordement (crossover)	2 500 Hz
Type de haut-parleur aigu	Dôme en titane de 0,75 po (1,9 cm)
Type de haut-parleur grave	Cône en polypropylène rempli de matière minérale de 6,5 po (16,5 cm)
Puissance nominale maximale	60 Watts
Plage amplificateur recommandée	15 à 90 Watts
Poids unitaire	1,6 kg (3,5 lb)
Dimensions (H x L x P)	29,1 × 21,2 × 8,5 cm (11,5 × 8,3 × 3,3 po)
Dimensions de découpe (H x L)	18,4 × 26 cm (7,25 × 10,25 po)
Projection hors mur	0,5 cm (0,2 po)
Profondeur requise derrière la surface	7,9 cm (3,1 po)
Type de montage	Encastré au mur ou au plafond
Connectique	Bornes à ressort (accepte câble jusqu'à 12 AWG)
Grille	Amovible et peignable (retirer la gaze en tissu avant peinture)
Alimentation	Passive (nécessite amplificateur externe)
Garantie	5 ans limitée après enregistrement en ligne (90 jours automatique)
Conformité	Directive WEEE (recyclage) - Ne pas exposer à l'humidité
Couleur	Blanche (grille peignable)

FOIRE AUX QUESTIONS - ML-65i Martin Logan

Comment nettoyer les enceintes ML-65i ?

Utilisez un linge propre ou une brosse molle pour enlever la poussière. Ne vaporisez pas de produit nettoyant sur ou à proximité des haut-parleurs.

Quelle taille d'amplificateur dois-je utiliser pour le ML-65i ?

Nous recommandons un amplificateur homologué dans la plage de 15 à 90 Watts. Assurez-vous qu'il correspond à l'impédance de 8 ohms.

Puis-je peindre la grille de l'enceinte ?

Oui, la grille est peignable. Avant de peindre, retirez la grille et la gaze en tissu intérieure. Utilisez un vaporisateur plutôt qu'un pinceau pour éviter de boucher les trous. Laissez sécher complètement avant de réinstaller.

Comment installer l'enceinte ML-65i dans un mur ou plafond ?

Utilisez le gabarit fourni pour tracer la découpe. Découpez l'ouverture avec un couteau à cloison sèche. Raccordez les câbles d'enceinte (respectez la polarité). Positionnez les pinces comme indiqué, puis poussez délicatement l'enceinte et serrez les vis jusqu'à résistance. Fixez la grille.

Que faire si je n'obtiens aucun son des enceintes ?

Vérifiez que l'amplificateur est allumé et que le volume n'est pas en sourdine. Assurez-vous que les câbles d'enceinte sont correctement branchés. Échangez les câbles avec une enceinte qui fonctionne pour isoler le problème. Si le problème persiste, testez avec une autre source.

Est-ce que les enceintes ML-65i nécessitent un rodage ?

Oui, un rodage d'environ 72 heures à un niveau d'écoute moyen (90 dB) est recommandé pour que les composants atteignent leurs performances optimales. Les graves peuvent sembler réduites au début.

Quelles sont les options de positionnement pour le ML-65i ?

Le ML-65i peut être utilisé en stéréo ou en home cinéma. Placez les enceintes à au moins 30 cm des coins. Pour une image optimale, espacez-les de 3 à 4 mètres de la position d'écoute. Évitez les obstacles et équilibrez surfaces dures et molles dans la pièce.

Quelle est la garantie du ML-65i ?

Une garantie limitée de 90 jours est automatique. Vous pouvez obtenir une garantie limitée de 5 ans en enregistrant vos enceintes sur www.martinlogan.com. Conservez votre reçu.

Puis-je utiliser des câbles d'enceinte ordinaires pour l'installation ?

Vous devez utiliser des câbles homologués pour une utilisation dans le mur (norme UL CL2, CL3, CM ou CSA FT4). Utilisez des câbles de calibre 12 AWG maximum avec les bornes à ressort.

L'exposition au soleil peut-elle endommager les enceintes ?

Évitez l'exposition directe prolongée au soleil. Les rayons UV peuvent détériorer le boîtier et les cônes. Les expositions courtes à travers une vitre filtrant les UV sont moins nocives.

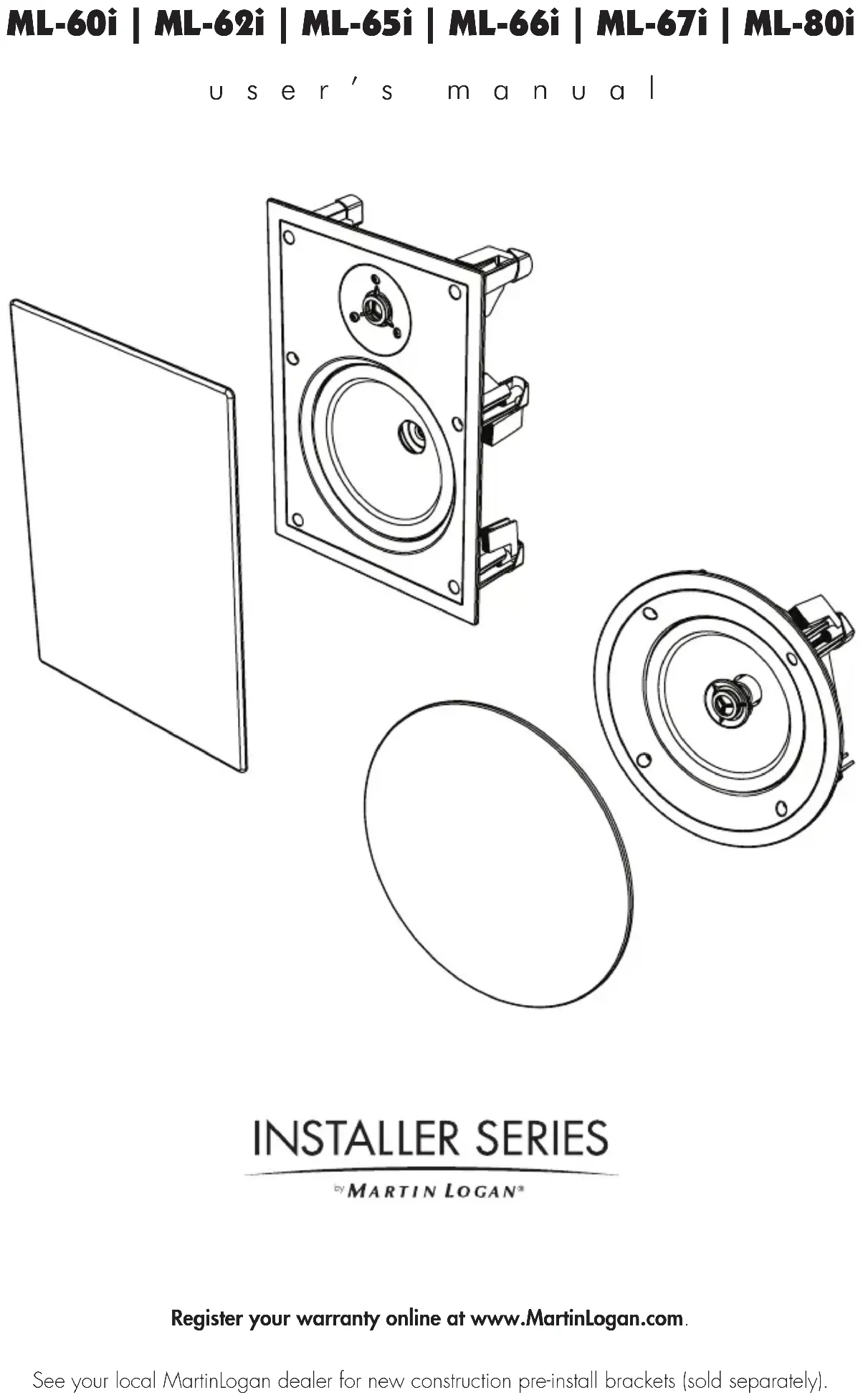

MODE D'EMPLOI ML-65i Martin Logan

m a n u e l d e l'utilisateur

Enregistrez votre garantie en ligne au www.MartinLogan.com.

Consultez votre revendeur MartinLogan local pour obtenir les nouveaux supports de pré-installation (vendus séparément).

Liste de vérification du contenu.... 22

Avertissements de sécurité et recyclage WEEE . . . 22

Grilles carrées, supports de pré-installation et boîtiers arrière à l'épreuve du feu .....23

Protéger votre investissement 26

Rodage 26

Positionnement général des enceintes ..... 26

Options de positionnement (enceintes ML-60i, ML-65i, ML-66i, ML-80i) 27

Options de positionnement (Enceinte stéréo ML-62i) . . 27

Options de positionnement (Enceinte ML-67i dirigeable) 28

Raccordement du modèle ML-62i ..... 29

Montage encastré au plafond (illustration) ..... 30

Montage encastré au mur (illustration) ..... 31

Installation 32

Peinturer la grille d'enceinte. 33

FAQ et dépannage 34

Garantie et service 35

Spécifications 36

Liste de vérification du contenu

Vous trouverez les éléments suivants dans la boîte pour votre nouvelle enceinte MartinLogan. Si vous avez besoin d'aide, veuillez appeler notre département de service en composante le 785-749-0133.

____ Gabarit d'installation ____ Couvercle de la grille

Avertissements de sécurité et recyclage WEEE

Le symbole de l'éclair avec une pointe en forme de flèche, dans un triangle équilatéral, avertit l'utilisateur de la présence d'une « tension dangereuse » potentielle près du produit qui peut être suffisante pour constituer un risque de décharge électrique.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de la présence de directives importantes en matière de fonctionnement et d'entretien (service) dans les documents qui accompagnent l'appareil.

Le symbole de feu dans un triangle équilatéral avertit l'utilisateur du risque de créer un incendie s'il ne suit pas les instructions.

Le symbole de dollar dans un triangle équilatéral avertit l'utilisateur qu'il coure le risque de causer des dommages potentiellement dispendieux à réparer s'il ne suit pas les instructions.

AVERTISSEMENT!

• Consultez un technicien compétent pour les réparations.
• Pour prévenir les risques d'incendie ou de choc électrique, n'exposez pas ce module à l'humidité.
• Fermez l'amplificateur si une condition anormale survient.
• Ne poussez pas l'enceinte au-delà de sa puissance nominale.

En vertu de la directive WEEE de l'Union européenne (directive sur les déchets électriques et électroniques) entrée en vigueur le 13 août 2005, nous vous avisons que ce produit pourrait contenir des matériaux réglementés dont l'élimination doit faire l'objet de procédures de réutilisation et de recyclage particulières. À cette fin, Martin Logan a demandé à ses distributeurs dans les pays membres de l'Union européenne de reprendre et de recycler ce produit gratuitement.

Pour trouver le distributeur le plus près, communiquez avec le revendeur du produit, envoyez un courriel à [e-mail] ou consultez le site Web martinlogan.com. Notez que seul le produit est régi par la directive WEEE. Nous vous encourageons à recycler les matériaux d'emballage et autres matériaux d'expédition selon les procédures normales.

Grilles carrées, supports de pré-installation et boîtiers arrière à l'épreuve du feu

Des grilles carrées, des supports de pré-installation et des boîtiers arrière à l'épreuve du feu sont disponibles pour certaines enceintes de MartinLogan de la série Installer. Veuillez communiquer avec votre revendeur pour vérifier la disponibilité.

Les boîtiers arrière à l'épreuve du feu respectent les exigences suivantes :

• Exigences concernant la « résistance au feu d'une heure »
• Exigences « pour une utilisation dans une chambre de répartition d'air »

Les boîtiers arrière contiendront le feu, le gaz, la fumée et la chaleur au sein du boîtier pendant jusqu'à une heure. Les boîtiers arrière respectent également les exigences des codes suivants :

• ASTM E119-98 Vertical
• ASTM E119-98 Horizontal
• UBC 7-1
- UL 2043
• CAN/ULC S101-M89

Caractéristiques du boîtier arrière :

• Métal résistant à la corrosion;
• Revêtement intérieur isolé;
- Comporte 10 dB d'isolation acoustique entre les limites de la chambre;
- Onglet de sécurité intégré sur la partie arrière du cabinet qui convient au câble de sécurité fourni par l'installateur;
- Alvéoles défonçables de 3/8 normalisées sur la surface supérieure pour le connecteur de conduit des vis. Le positionnement des alvéoles défonçables permet une installation verticale ou horizontale;
- Trous de montage prépercés autour de la garniture pour une installation facile;
- Tous les boîtiers conviennent aux espaces entre les montants de 12, 16 et 24 po.

ML-62i : Son à 2 canaux à partir d'une seule enceinte.

ML-62i : Ambiophonique à dispersion large dans un système à 5.1 canaux avec deux enceintes.

ML-62i : Arrière à dispersion large dans un système à 6.1 canaux avec une enceinte.

ML-62i : Canaux ambiophonique et arrière dans un système à 7.1 canaux avec ceux enceinles.

ML-62i : Canaux arrière dans un système à 7.1 canaux avec une enceinle.

ML-671 : Enceintes avant droite et gauche.

ML-67i : Enceintes avant gauche, centrale et droite.

ML-67i : Canaux ambiophoniques non directs dans un système à 5.1 canaux.

ML-67i : Canaux arrière non directs dans un système à 6.1 canaux.

ML-671 : Canaux arrière non directs dans un système à 7.1 canaux.

ML-67i : Canaux ambiophoniques et arrière directs rayonnants dans un système à 7.1 canaux.

Protéger votre investissement

• Utilisez un amplificateur qui correspond approximativement à la puissance admissible de l'enceinte.
- Pour éviter les dommages, baissez le volume si le son de l'enceinte est déformé ou dur, ou si les graves commencent à couper.
- Les commandes de tonalité et les égalisateurs peuvent accroître les possibilités de déformation du son, particulièrement à volume élevé. Utilisez ces commandes avec parcimonie.

Rodage

Quand vous commencez à l'utilisez les enceintes, les graves peuvent sonner un peu diminuées. Cette situation est due aux composants de haute qualité et à durée de vie élevée utilisés dans les haut-parleurs. Un rodage d'environ 72 heures à 90 dB (niveaux d'écoute moyens) est nécessaire avant toute écoute critique.

Positionnement général des enceintes

Choisir un emplacement de montage

Installez les enceintes entre les montants du mur ou les solives du plafond en prenant soin d'éviter les fils électriques qui se trouvent derrière le mur. Veuillez noter que le modèle ML-67i doit uniquement être encastré au plafond.

La rigidité du mur permet d'obtenir un meilleur son

Le fait d'accroître la rigidité des murs pourrait améliorer le rendement sonore. Pour y arriver, vous pouvez ajouter un contreventement transversal à l'intérieur du mur à environ 12 pouces (30 cm) au-dessus et au-dessous de l'enceinte.

Pour obtenir une image supérieure

Ces enceintes MartinLogan encastrables au mur et au plafond offrent une image superbe et un positionnement souple dans pratiquement tous les endroits. Toutefois, pour obtenir une image et un rendement optimaux, placez les enceintes à une distance équidistante l'une par rapport à l'autre et évitez les obstacles physiques entre l'enceinte et la position d'écoute principale.

L'équilibre entre les surfaces dures et molles améliore le rendement des fréquences hautes et moyennes

Les pièces qui sont « trop amorties » avec de la tapisserie, des stores, des rideaux et d'autres matériaux qui absorbent le son peuvent faire en sorte que votre système sonne terne et sans vie. D'un autre côté, les pièces qui ont trop de surfaces dures peuvent faire en sorte que le système sonne comme dans un gymnase. Faites des essais en ajoutant ou en enlevant des surfaces molles jusqu'à ce que vous obteniez un ensemble qui offre le son qui vous convient.

Équilibre des graves

Le positionnement en coin de ces enceintes renforcera les graves. Si vous avez besoin d'une sortie équilibrée dans l'ensemble du spectre audio, évitez de monter ces enceintes dans un coin.

Lorsque vous choisissez le positionnement, suivez ces conseils simples et pratiques :

• Laissez un espace minimal de 12 pouces (30 cm) avec chaque coin de mur.
• Placez les enceintes avant/centrales à une distance équidistante de 10 à 14 pieds (3 à 4 mètres) de la position d'écoute.
• ML-67i : Installez uniquement dans le plafond.

Options de positionnement (ML-60, ML-65i, ML-66i, ML-80i)

Applications stéréo et cinéma maison (aucune illustration)

Les enceintes MartinLogan encastrables au mur et au plafond de la série Installer sont idéales pour les installations stéréo à deux canaux et de cinéma maison à canaux multiples. Les instructions de la section précédente s'appliquent aux enceintes encastrables au mur et au plafond.

Enceintes multiples, audio distribué (Fig. 1a)

Dans les aires plus grandes (bureaux, etc.), des enceintes multiples peuvent être utilisées pour supprimer les déséquilibres sonores qui se produisent avec des enceintes stéréo distinctes, lorsque des gens se déplacent dans la pièce ou qu'ils sont assis plus près d'une enceinte que de l'autre. Placez les enceintes de façon à obtenir la couverture sonore la plus large de l'aire d'écoute principale.

Options de positionnement (Enceinte stéréo ML-62i)

L'enceinte ML-62i offre deux options de raccordement à un amplificateur :

• Deux canaux à partir d'une seule enceinte (deux canaux amplificateurs raccordés à l'enceinte)
• Un canal à dispersion large (ponté pour mono, 1 canal amplificateur raccordé).

Son à 2 canaux à partir d'une seule enceinte (Fig. 2a)

Idéalement, dans les aires plus petites, une enceinte plus petite est le choix privilégié. Le ML-62i est raccordé aux canaux de gauche et de droite de l'amplificateur. Placez l'enceinte de façon à obtenir la couverture sonore la plus large de l'aire d'écoute principale. Raccordez les canaux de gauche et de droite à l'enceinte.

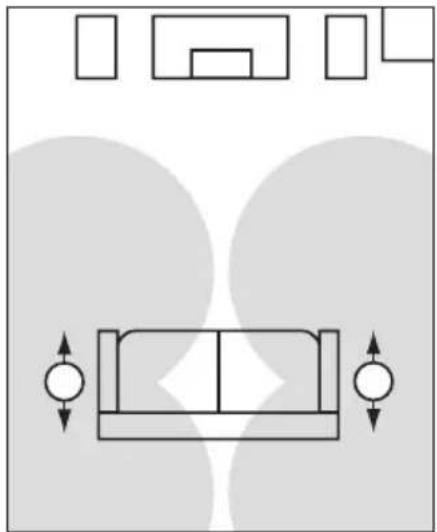

Positionnement ambiophonique à dispersion large dans un système à 5.1 canaux avec deux enceintes (Fig. 2b)

Placez une enceinte ML-62i d'un côté ou de l'autre de l'aire d'écoute. Orientez l'enceinte de façon à ce qu'un haut-parleur d'aigus soit dirigé vers l'avant de la pièce et l'autre vers l'arrière. Pontez chaque enceinte pour mono et raccordez les canaux ambiophoniques de gauche et de droite de l'amplificateur à leur enceinte respective.

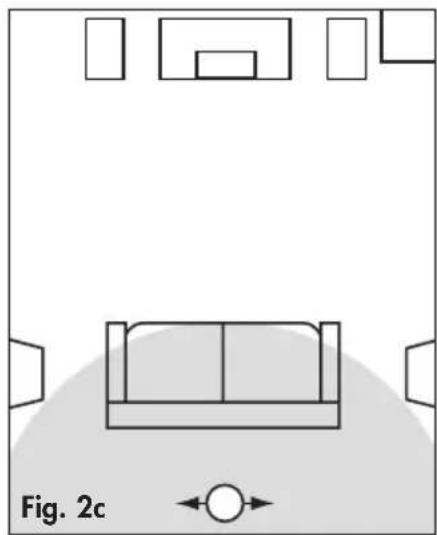

Positionnement arrière à dispersion large dans un système à 6.1 canaux avec une enceinte (Fig. 2c) Centrez une enceinte ML-62i derrière l'aire d'écoute, en orientant les haut-parleurs d'aigus vers le côté gauche et le côté droit de la pièce. Pontez l'enceinte pour mono et raccordez le canal arrière de l'amplificateur.

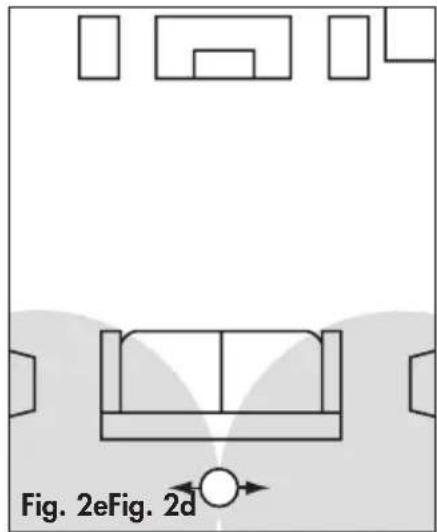

Positionnement ambiophonique + arrière dans un système à 7.1 canaux avec deux enceintes (Fig. 2d) Placez une enceinte ML-62i d'un côté ou de l'autre de l'aire d'écoute. Orientez l'enceinte de façon à ce qu'un haut-parleur d'aigus de chaque enceinte soit dirigé vers l'avant de la pièce et l'autre vers l'arrière. Raccordez les canaux ambiophonique et arrière de l'amplificateur à leur enceinte respective.

Positionnement arrière dans un système à 7.1 canaux avec une enceinte (Fig. 2e)

Centrez une enceinte ML-62i derrière l'aire d'écoute, en orientant les haut-parleurs d'aigus vers le côté gauche et le côté droit de la pièce. Raccordez les canaux arrière de gauche et de droite de l'amplificateur à l'enceinte.

Options de positionnement (Enceinte ML-67i dirigeable)

Les enceintes ML-67i sont optimisées pour une utilisation dans des pièces dont le plafond est d'une hauteur de 8 à 9 pieds (2,4 à 2,74 m). Orientez les haut-parleurs d'aigus vers la position d'écoute principale. Pour obtenir une clarté générale et un rendement des graves équilibré, ces enceintes doivent être encastrées dans le plafond à 12 pouces (30 cm) ou plus du mur, comme illustré dans les figures 3a à 3f.

Positionnement gauche/centre/droit (Fig. 3a et 3b)

Suivez les instructions générales concernant le positionnement des enceintes fournies au début de la section principale en n'oubliant pas que la distance des enceintes avant par rapport à l'aire d'écoute principale doit être de 10 à 14 pieds (3 à 4,3 mètres), comme illustré. Orientez les haut-parleurs vers la position d'écoute principale.

Positionnement ambiophonique/arrière non direct rayonnant

Ces enceintes sont idéales pour une utilisation en tant qu'enceintes ambiophoniques et arrière. Le fait d'orienter l'enceinte de façon à ce que le son rebondisse sur les murs permet d'obtenir un champ sonore enveloppant et réverbérant. N'oubliez pas que les enceintes doivent être montées à 12 pouces (30 cm) ou plus du mur.

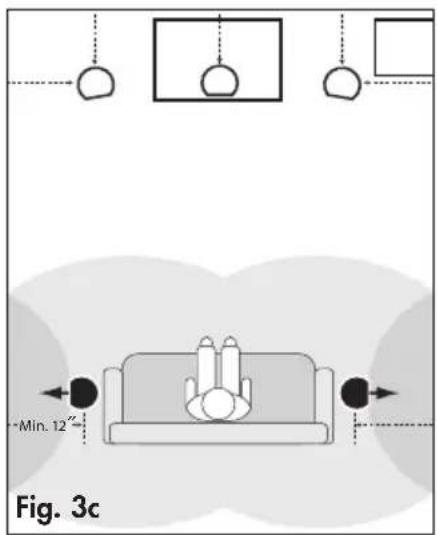

• Positionnement ambiophonique à 5.1 canaux (Fig. 3c). Placez une enceinte d'un côté ou de l'autre de l'aire d'écoute, en orientant les haut-parleurs vers les murs latéraux.

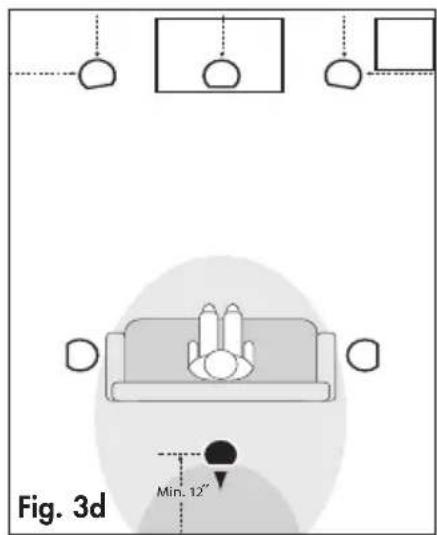

• Positionnement arrière à 6.1 canaux (Fig. 3d). Commencez par le « positionnement ambiophonique à 5.1 canaux » (ci-dessus). Centrez une enceinte derrière l'aire d'écoute en orientant les haut-parleurs vers le mur arrière.

- Positionnement arrière à 7.1 canaux (Fig. 3e). Commencez par le « positionnement ambio-phonique à 5.1 canaux » (ci-dessus). Placez une autre paire d'enceintes ML-80i derrière l'aire d'écoute, une légèrement à droite, l'autre légèrement à gauche, en orientant les haut-parleurs vers l'arrière de la pièce, comme illustré.

Positionnement ambiophonique direct rayonnant/centre arrière (Fig. 3f).

Les enceintes ML-67i peuvent être utilisées en tant qu'enceintes directes rayonnantes, positionnées avec les haut-parleurs orientés vers l'aire d'écoute. Utilisez la figure 3f comme guide pour le positionnement, en faisant des essais pour obtenir le son ambiophonique optimal dans votre pièce.

Raccordement du modèle ML-62i

2 canaux à partir d'une seule enceinte : Raccordez deux ensembles de câbles d'enceinte de votre amplificateur aux entrées de gauche et de droite du ML-62i (Fig. 4a).

Canal unique, dispersion large : Raccordez un ensemble de câbles d'enceinte à un ensemble de bornes de raccordement du ML-62i et utilisez le câble correspondant pour ponter le deuxième ensemble de bornes de raccordement (Fig. 4b).

Fig. 4a: Câblage pour son stéréo à 2 canaux à partir d'une seule enceinte.

Fig. 4b: Pontez les entrées de gauche et de droite au câble pour canal unique à dispersion large.

Montage encastré au plafond (illustration)

Remarque : Avant de pousser l'enceinte dans le plafond ou le mur, les pinces doivent être positionnées comme illustré.

Montage encastré au mur (illustration)

Remarque : Avant de pousser l'enceinte dans le plafond ou le mur, les pinces doivent être positionnées comme illustré.

REMARQUE : Ces instructions supposent que la surface de montage est un cadre en bois standard et une feuille de Gyproc standard. Si vous souhaitez monter les enceintes sur un autre type de matériel, vous devez communiquer avec un entrepreneur compétent.

REMARQUE : Consultez votre revendeur local pour obtenir des supports de pré-installation pour nouvelle construction (vendus séparément).

REMARQUE : Bien qu'il soit possible d'utiliser un tournevis pour l'installation, nous vous suggérons fortement d'utiliser une perceuse électrique. Pour éviter d'endommager ou de briser les pinces, réglez la perceuse à BAS (LOW). Un réglage à puissance élevée n'est PAS nécessaire et peut faire craquer ou briser les pinces en raison de la force accrue. De tels dommages ne sont pas couverts par la garantie.

MISE EN GARDE! Avant l'installation, consultez les codes du bâtiment locaux pour vous assurer qu'elle est conforme aux règlements locaux. MISE EN GARDE! Avant l'installation, vérifiez les obstacles derrière la cloison sèche. Pour le faire, faites un petit trou, en découpant à un angle de 45° (ainsi, le trou sera plus facile à boucher si vous trouvez des obstacles). Découpez le trou de montage seulement après avoir vérifié qu'il n'y a pas d'obstacle derrière la cloison sèche. MISE EN GARDE! Utilisez uniquement des câbles d'enceinte homologués pour une utilisation dans un mur. La norme UL est CL2, CL3 et CM. La norme CSA est FT4. MISE EN GARDE! Éteignez l'amplificateur avant de faire ou de défaire des raccords de signal!

Outils recommandés :

• Détecteur de montant
- Crayon aiguisé ou stylo
• Scie/couteau à cloison sèche

• Pince à dénuder
• Tournevis Phillips
• Ruban à mesurer

- Ruban à faible adhérence

1. Si le gabarit comporte un centre détachable, enlevez-le maintenant.
2. À l'aide d'un détecteur de montants, positionnez le gabarit entièrement entre les montants du mur ou les solives du plafond. ML-67i : Installez uniquement dans le plafond.

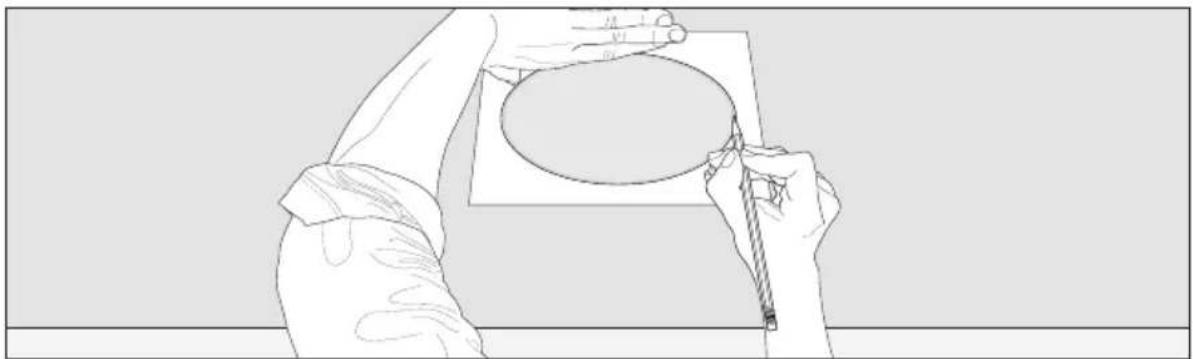

3. Maintenez ou fixez le gabarit avec du ruban et tracez le trou de découpe avec un crayon. Pour les enceintes rectangulaires, mettez le gabarit au niveau avant le marquage (Figures 5a, 6a.1 et 6a.2).
4. Enlevez le gabarit et découpez l'ouverture avec un couteau à cloison sèche (Figures 5b et 6b).
5. Encastré au mur : Placez un isolant en fibre de verre au-dessus et au-dessous du trou de

découpe. Place une moitié d'épaisseur d'isolant en fibre de verre derrière l'enceinte. Encastré au plafond : Placez un isolant en fibre de verre de 12 po (30 cm) ou plus entre les solives directement au-dessus de l'enceinte.

1. Raccordez les câbles d'enceinte. Faites preuve de cohérence en raccordant les fils de raccord de l'enceinte aux bornes de raccordement. Prenez soin d'attribuer la même couleur à la borne (+) sur l'enceinte et sur l'amplificateur. ML-62i : Voir la section suivante, « Raccordement du ML-62i ».
2. Réglez la perceuse électrique à BAS (LOW).
3. Assurez-vous que les pinces sur le rebord de l'enceinte sont positionnées exactement comme il est indiqué dans les diagrammes de mise en garde.
4. Poussez délicatement le montage dans le trou du plafond ou du mur (Figures 5c et 6c).
5. En soutenant le montage d'une main, serrez chaque vis. Arrêtez de serrer lorsque vous sentez une résistance (Figures 5d et 6d). ML-62i et ML-67i : Avant de serrer les vis, orientez l'enceinte de façon à ce que les haut-parleurs soient dirigés vers la position souhaitée.
6. Poussez délicatement la grille en place (Figures 5e et 6e). Apposez le logo MartinLogan si vous le souhaitez.

Peinturer la grille d'enceinte

IMPORTANT! Avant de peinturer, enlevez la grille des enceintes. Enlevez également la gaze en tissu fixée à l'intérieur de la grille. Ne peinturez pas la surface de l'enceinte derrière la grille.

1. Enlevez la grille de l'enceinte. Une gaze en tissu protecteur est fixée sur la partie arrière avec du ruban à faible adhérence. Enlever la gaze en la tirant délicatement de la grille.
2. Faites attention pour ne pas boucher les trous de la grille avec la peinture. Pour de meilleurs résultats, utilisez un vaporisateur au lieu d'un pinceau. Laissez la peinture sécher entièrement avant de continuer. Ne peinturez pas la surface derrière la grille.
3. Appuyez délicatement sur la gaze pour la remettre en place avant de réinstaller la grille de l'enceinte.

Foire aux questions

Comment nettoyer mes enceintes? Utilisez un linge propre ou une brosse molle pour enlever la poussière sur vos enceintes. Ne vaporisez pas de produit nettoyant sur ou à proximité des haut-parleurs.

Quelle taille d'amplificateur dois-je utiliser? Nous recommandons un amplificateur homologué dans la gamme d'amplificateur approprié pour votre enceinte.

Pouvez-vous me proposer une liste d'appareils électroniques et de câbles qui conviennent aux enceintes MartinLogan? Les questions relatives aux appareils électroniques et aux câbles sont probablement celles que nous recevons le plus souvent. Et ce sont les plus subjectives. Souvent, certaines marques fonctionnent bien dans une configuration et donnent de piètres résultats dans une autre. Nous utilisons de nombreuses marques avec d'excellents résultats. Encore une fois, nous n'avons pas de produits préférés; nous utilisons les appareils électroniques et les câbles de façon assez interchangeable. Nous vous proposons d'écouter plusieurs marques et surtout, de faire confiance à votre ouïe. Les revendeurs sont toujours la meilleure source de renseignements lorsque vous achetez de l'équipement audio ou des câbles supplémentaires et connaissent bien les exigences de sécurité pour les câbles dans le mur.

Est-ce que l'exposition à la lumière solaire nuira au rendement ou à la durée de vie de mes enceintes? Nous recommandons de ne pas exposer les enceintes directement à la lumière solaire. Les rayons ultraviolets (UV) du soleil peuvent entraîner la détérioration du boîtier, des cônes de l'enceinte, etc. Les expositions de courte durée aux rayons UV ne posent pas de problème. La filtration des rayons UV par le verre diminuera grandement leurs effets négatifs.

Dépannage

Aucune sortie

• Vérifiez que toutes les composantes du système sont allumées, pas en sourdine, et que le contrôle d'équilibrage (le cas échéant) est réglé de façon appropriée.
  • Assurez-vous que la prise murale fonctionne.
  • Vérifiez les cordons d'alimentation, les câbles d'enceinte et les câbles d'interconnexion.
  • Assurez-vous qu'aucun casque d'écoute n'est branché.
• Échangez les câbles d'enceinte vers l'amplificateur avec ceux d'une enceinte qui fonctionne bien. Si l'absence de sortie est transmise à une autre enceinte, le problème pourrait être lié à un autre équipement de votre système (amplificateur, préamplificateur, processeur, etc.).
• Essayez de brancher un autre ensemble d'enceintes. L'absence de sortie peut être due à un problème avec une autre composante de votre système (amplificateur, préamplificateur, processeur, etc.)

Manque de graves ou mauvaise image

- Vérifiez les câbles d'enceinte. Est-ce que la polarité est correcte — (+) à (+) et (−) à (−)?

Garantie

MartinLogan offre l'enregistrement en ligne à la garantie à l'adresse www.martinlogan.com.

Vos enceintes sont vendues avec une garantie limitée automatique de 90 jours.

Vous avez la possibilité d'obtenir, sans frais supplémentaires, une garantie limitée de cinq ans. Pour obtenir la garantie limitée de cinq ans, enregistrez vos enceintes à l'adresse www.martinlogan.com. Veuillez conserver une copie du reçu du revendeur, car on pourrait vous le demander pour effectuer les réparations.

MartinLogan pourrait ne pas honorer les réclamations de service au titre de la garantie à moins d'avoir une carte d'enregistrement à la garantie dûment remplie à l'adresse www.martinlogan.com!

Service

Si vous utilisez votre produit MartinLogan dans un pays autre que celui où il a été acheté à l'origine, nous vous demandons de noter ce qui suit :

1 Le distributeur MartinLogan désigné pour tout pays donné est responsable du service au titre de la garantie uniquement pour les appareils distribués par ce pays ou par l'entremise de celui-ci conformément à sa garantie applicable.
2 Si un produit MartinLogan doit faire l'objet de réparations (service) dans un pays autre que celui où il a été acheté à l'origine, l'utilisateur final peut faire réparer le produit chez le distributeur MartinLogan le plus proche, sous réserve des politiques de service locales de ce distributeur, mais tous les coûts des réparations (pièces, main-d'œuvre et transport) seront assumés par le propriétaire du produit MartinLogan.
3 Si, après avoir possédé l'enceinte pendant six mois, vous déménagez dans un pays autre que celui où vous avez acheté l'enceinte, votre garantie peut être transférable. Communiquez avec MartinLogan pour obtenir tous les détails.

Spécifications\*

Réponse de fréquence du système. . . . . . .

Visée ....

Sensibilité.

Impédance ....

Fréquence de raccord ....

Haut-parleur haute fréquence .....

Haut-parleur basse fréquence .....

Intervalle amplificateur approprié .....

Puissance nominale maximale .....

Poids

Dimension (dia. | hauteur x largeur x profondeur). . . .

Ouverture au plafond requise (y compris la tolérance) . .

Projection de la surface du mur. . . . . . . .

Profondeur requise derrière la surface du mur ...

ML-60i

70-20 000 Hz ±2 dB

N/D

89 dB

Compatible avec 8 ohms

3 000 Hz

Dôme en titane de 0,75 po (1,9cm)

Cône en polypropylène rempli de matière minérale de 6,5 po (16,5cm)

Pince à ressort pour câble jusqu'à 12 AWG

15 à 80 Watts

50 Watts

3,5 lb chacun (1,6 kg)

8,8 × 3,4 po (22,4 × 8,5cm)

7-7/8 po (20cm)

0,2 po (0,5cm)

3,2 po (8cm)

ML-62i

70-20 000 Hz ±2 dB

Montage d'enceinte rotatif

89 dB

Compatible avec 4 ohms mono /8 ohms stéréo

3 000 Hz

Deux dômes en titane de 0,75 po (1,9 cm)

Double bobine mobile cône en polypropylène rempli de matière minérale de 6,5 po (16,5cm)

Pince à ressort pour câble jusqu'à 12 AWG

15 à 80 watts mono / 15 à 40 watts stéréo

50 Watts

3,5 lb chacun (1,6 kg)

8,8 × 3.6 po (22,4 × 9cm)

7-7/8 po (20cm)

0,2 po (0,5cm)

3,4 po (8,5cm)

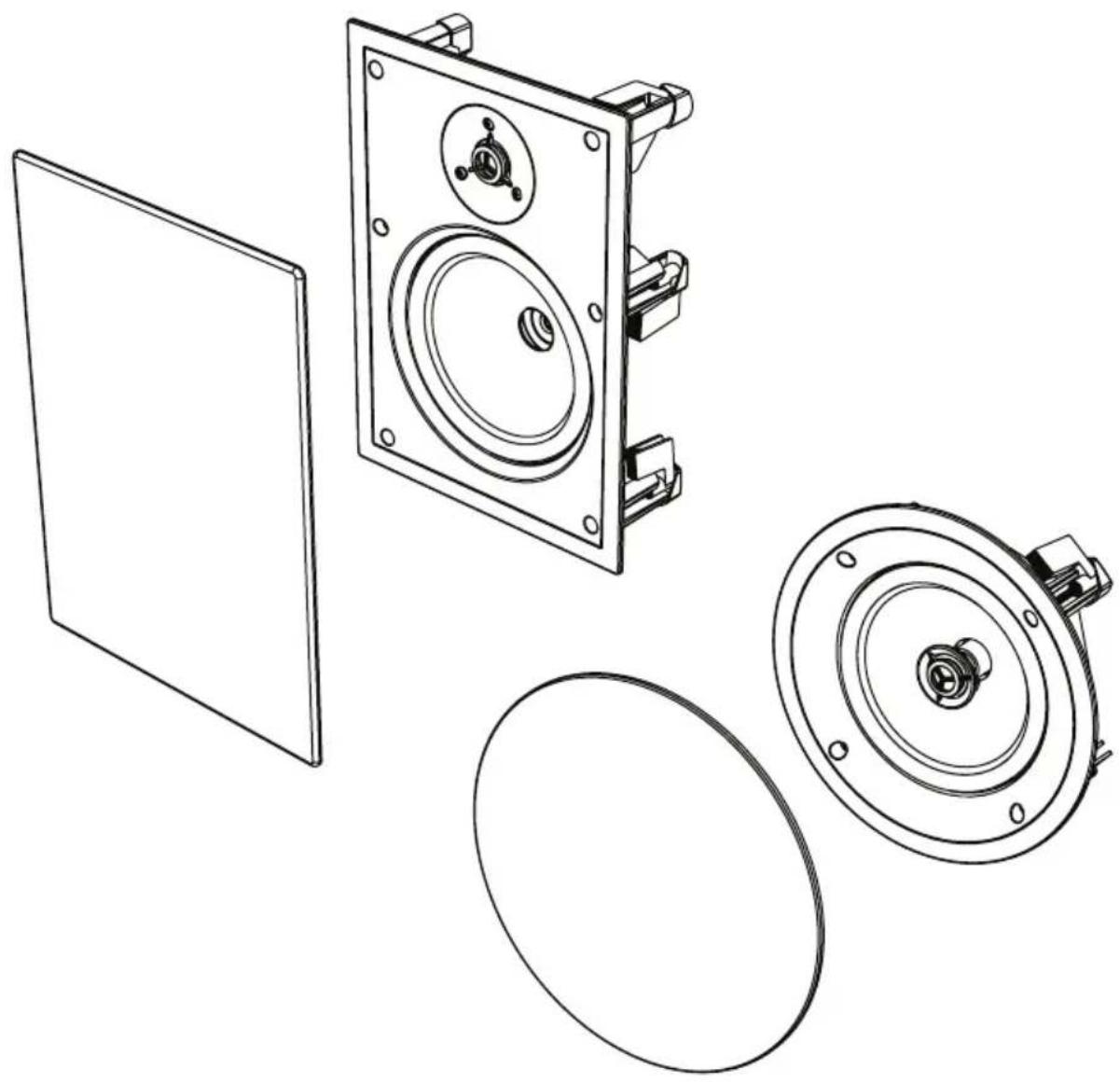

ML-65i

70-20 000 Hz ±2 dB

N/D

89 dB

Compatible avec 8 ohms

2 500 Hz

Dôme en titane de 0,75 po (1,9cm)

Cône en polypropylène rempli de matière minérale de 6,5 po (16,5cm)

Pince à ressort pour câble jusqu'à 12 AWG

15 à 90 Watts

60 Watts

3,5 lb chacun (1,6 kg)

11,5×8,3×3,3 po (29,1×21,2×8,5cm)

7-1/4 × 10-1/4 po (18,4 × 26cm)

0,2 po (0,5cm)

3,1 po (7,9cm)

Spécifications\*

Réponse de fréquence du système. . . . . . .

Visée ....

Sensibilité.

Impédance ....

Fréquence de raccord ....

Haut-parleur haute fréquence .....

Haut-parleur basse fréquence .....

Intervalle amplificateur approprié .....

Puissance nominale maximale .....

Poids

Dimension (dia. | hauteur x largeur x profondeur). . . .

Ouverture au plafond requise (y compris la tolérance) . .

Projection de la surface du mur. . . . . . . .

Profondeur requise derrière la surface du mur ...

ML-66i

75-20 000 Hz ±2 dB

N/D

89 dB

Compatible avec 8 ohms

2 500 Hz

Dôme en titane de 0,75 po (1,9cm)

Deux cônes en polypropylène remplis de matière minérale de 5,5 po (14 cm)

Pince à ressort pour câble jusqu'à 12 AWG

15 à 100 Watts

70 Watts

5,9 lb chacun (2,7 kg)

9,3 × 12,7 × 3,4 po (23,7 × 32,3 × 8,6cm)

8-3/8 × 11-3/4 po (21,3 × 29,8cm)

0,2 po (0,5cm)

3,2 po (8,1cm)

ML-67i

$$ 7 0 - 2 0 0 0 0 \mathrm{kHz} \pm 2 \mathrm{dB} $$

Montage d'enceinte rotatif

$$ 8 9 \mathrm{dB} $$

Compatible avec 8 ohms

$$ 2 5 0 0 \mathrm{Hz} $$

Dôme en titane de 1 po (2,5cm)

Cône en polypropylène rempli de matière minérale de 6,5 po (16,5cm)

Pince à ressort pour câble jusqu'à 12 AWG

$$ 1 5 \text { à } 8 0 \text { Watts } $$

$$ 5 0 \mathrm{Watts} $$

$$ 5, 3 \text { lb chacun } (2, 4 \text { kg }) $$

$$ 1 1, 4 \times 5, 4 \mathrm{po} (2 9 \times 1 3, 5 \mathrm{cm}) $$

$$ 1 0 - 1 / 2 \mathrm{po} (2 6, 7 \mathrm{cm}) $$

$$ 0, 2 \text { po } (0, 5 \text { cm }) $$

$$ 5, 2 (1 3 \mathrm{cm}) $$

ML-80i

$$ 6 0 - 2 0 0 0 0 \mathrm{Hz} \pm 2 \mathrm{dB} $$

$$ N / D $$

$$ 9 0 \mathrm{dB} $$

Compatible avec 8 ohms

$$ 2 5 0 0 \mathrm{Hz} $$

Dôme en titane de 1 po (2,5cm)

Cône en polypropylène rempli de matière minérale de 8 po (21cm)

Pince à ressort pour câble jusqu'à 12 AWG

$$ 1 5 \text { à } 9 0 \text { Watts } $$

$$ 6 0 \mathrm{Watts} $$

$$ 4, 4 \mathrm{lb} \text { chacun (2 kg) } $$

$$ 1 0, 5 \times 4 \text { po } (2 6, 6 \times 1 0 \mathrm{cm}) $$

$$ 9 - 1 / 2 \mathrm{po} ^ {\prime \prime} (2 4, 1 \mathrm{cm}) $$

$$ 0, 2 \mathrm{po} (0, 5 \mathrm{cm}) $$

$$ 3, 8 \mathrm{po} (9, 5 \mathrm{cm}) $$

SÉRIE INSTALLER

par MARTIN LOGAN®

Lawrence, Kansas, USA tél [phone] www.martinlogan.com

©2014 MartinLogan. Tous droits réservés.

Rev. #110413
