HW-B650D - Barre de son SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre de son
Marque	Samsung
Modèle	HW-B650D
Dimensions (L x H x P)	860,0 x 59,4 x 75,0 mm
Poids	Barre : 2,0 kg / Caisson de basse : 5,0 kg
Alimentation	Adaptateur CA/CC, entrée DC 24V
Puissance de sortie	Barre : 40 W x 3 (6 ohms) / Caisson : 250 W
Formats audio pris en charge	LPCM 2ch, Dolby Audio, DTS, DTS Virtual:X
Connectivité	HDMI (ARC), HDMI entrée, optique, USB, Bluetooth
Modes sonores	Surround Sound, Game, Adaptive, DTS Virtual:X, Bass Boost, Standard
Fonctions avancées	Night Mode, Voice Enhance, Audio Sync, Tone Control, DRC, Bluetooth Power
Caisson de basse sans fil	Inclus, connexion automatique ou manuelle
Kit arrière sans fil	Compatible (vendu séparément, modèle SWA-9200S)
Installation murale	Possible avec support fourni (vis non incluses, diamètre M5, longueur ≥35 mm)
Mise à jour du logiciel	Via USB depuis le site Samsung
Arrêt automatique	Après 18 minutes sans signal (en mode TV ARC, HDMI, BT, USB, D.IN)
Température de fonctionnement	+10°C à +40°C
Humidité de fonctionnement	10 % à 80 % sans condensation

FOIRE AUX QUESTIONS - HW-B650D SAMSUNG

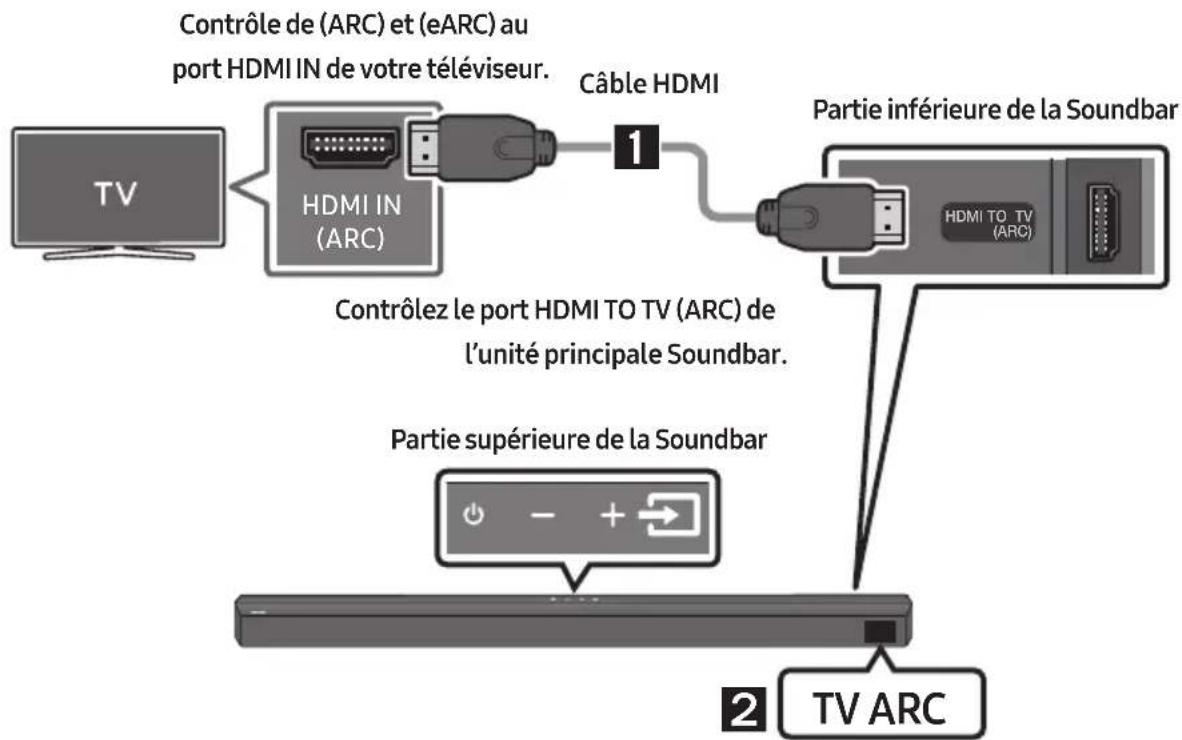

Comment connecter la Soundbar à mon téléviseur via HDMI ARC ?

Utilisez un câble HDMI pour relier le port HDMI TO TV (ARC) de la Soundbar au port HDMI IN (ARC) du téléviseur. Allumez les deux appareils : l’écran affiche TV ARC. Si le son n’est pas audible, appuyez sur la touche Source pour sélectionner manuellement le mode TV ARC.

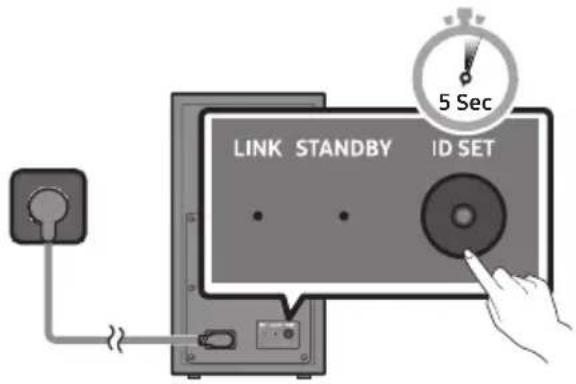

Que faire si le caisson de basse ne se connecte pas automatiquement ?

Vérifiez que les cordons d’alimentation sont branchés et que la Soundbar est allumée. Si le voyant du caisson clignote en bleu ou devient rouge, effectuez une connexion manuelle : appuyez sur le bouton ID SET à l’arrière du caisson pendant 5 secondes (le voyant bleu clignote), puis sur la télécommande appuyez sur la touche Haut pendant 5 secondes jusqu’à ce que ID SET s’affiche. Le voyant devient bleu fixe si la connexion réussit.

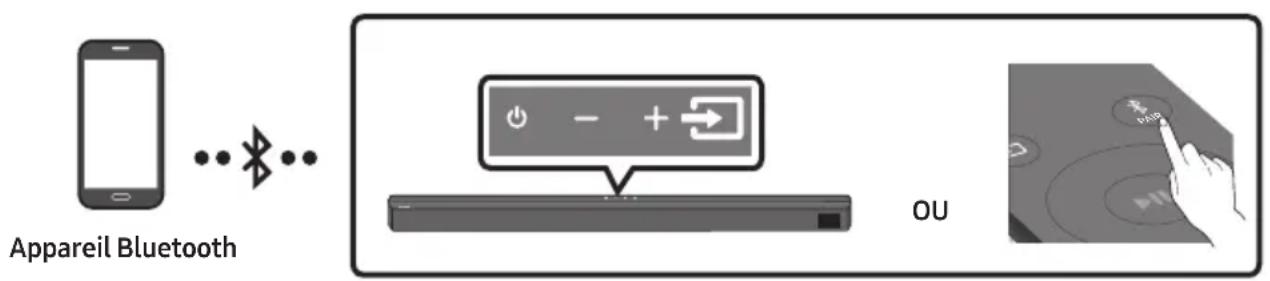

Comment passer en mode Bluetooth et appairer mon smartphone ?

Appuyez sur la touche PAIR de la télécommande pour que la Soundbar passe en mode BT PAIRING. Sur votre smartphone, activez Bluetooth et sélectionnez [AV] B-Series Soundbar dans la liste. Une fois connecté, l’écran affiche le nom de votre appareil suivi de BT.

Le son est désynchronisé avec l’image, comment régler ?

Appuyez sur la touche Commande sonore de la télécommande, puis sélectionnez AUDIO SYNC avec les touches Haut/Bas. Réglez le décalage de 0 à 300 millisecondes jusqu’à synchronisation. Cette option n’est pas disponible en mode USB ou BT.

Puis-je utiliser la télécommande de mon téléviseur pour régler le volume ?

Oui, si votre téléviseur est compatible (marques comme Samsung, LG, Sony, etc.). Éteignez la Soundbar, puis maintenez enfoncée la touche WOOFER pendant 5 secondes. L’écran affiche le mode choisi : SAMSUNG-TV REMOTE ou ALL-TV REMOTE. Recommencez pour changer de mode.

Comment mettre à jour le firmware de la Soundbar ?

Téléchargez le dernier firmware depuis le site Samsung (www.samsung.com → Support). Copiez le fichier décompressé sur une clé USB vide (FAT16/32). Branchez la clé sur le port USB de la Soundbar éteinte. Allumez-la et sélectionnez la source USB : l’écran affiche UPGR et la mise à jour démarre. Une fois terminée, la Soundbar s’éteint et se rallume. Appuyez sur Volume + pendant 5 secondes pour initialiser (INIT → OK).

Que signifie le message 'BT READY' vs 'BT PAIRING' ?

BT READY : la Soundbar est prête à se reconnecter à un appareil déjà apparié. BT PAIRING : elle est en mode découverte pour un nouvel appareil. Pour passer de BT READY à BT PAIRING, appuyez sur le bouton PAIR de la télécommande ou maintenez enfoncée la touche Source du panneau supérieur pendant plus de 5 secondes.

Comment installer la Soundbar au mur ?

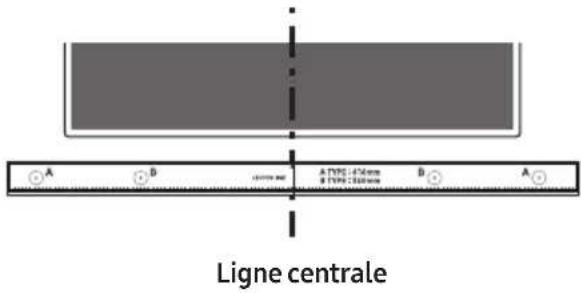

Utilisez le guide de fixation murale fourni pour marquer les trous (type A ou B selon la largeur). Percez, insérez des chevilles si nécessaire, puis vissez les vis (non fournies, diamètre M5, longueur ≥35 mm). Fixez les supports muraux à l’arrière de la Soundbar avec les 2 vis fournies, puis accrochez la Soundbar sur les vis murales en la faisant glisser vers le bas.

Pourquoi le son se coupe-t-il en Bluetooth ?

La distance entre la Soundbar et l’appareil Bluetooth dépasse peut-être 10 mètres. Rapprochez les appareils. Évitez les obstacles métalliques ou les interférences (micro-ondes, routeur WiFi). Si le problème persiste, déconnectez et reconnectez l’appareil.

Comment activer le mode Nuit ou Voice Enhance ?

Appuyez sur la touche Commande sonore de la télécommande. Utilisez les touches Haut/Bas pour sélectionner NIGHT MODE ON/OFF ou VOICE ENHANCE ON/OFF. Appuyez sur Haut/Bas pour activer ou désactiver. Le mode Nuit réduit les sons forts, Voice Enhance rend les dialogues plus clairs.

MODE D'EMPLOI HW-B650D SAMSUNG

RÉPARABLES PAR L'UTILISATEUR ; S'ADRESSER

À UN SERVICE APRÈS-VENTE QUALIFIÉ.

Reportez-vous au tableau ci-dessous pour une explication des symboles pouvant figurer sur votre produit Samsung.

	ATTENTIONRISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR
	Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.
	Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.
	Produit de classe II : ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis.Si ce symbole n'est pas présent sur un produit avec un cordon d'alimentation, le produit DOIT avoir une connexion de protection fiable à la terre.
	Tension CA : ce symbole indique que la tension nominale indiquée par le symbole est une tension CA.
	Tension CC : ce symbole indique que la tension nominale indiquée par le symbole est une tension CC.
	Mise en garde, Consulter le mode d'emploi : ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR

AVERTISSEMENT

- Afin de diminuer les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

ATTENTION

- POUR PRÉVENIR LES CHOCS ÉLECTRIQUES, BRANCHEZ LA FICHE AU FOND, EN PRENANT SOIN D'INSÉRER LA TIGE LARGE DANS LA FENTE LARGE.

- Cet appareil doit toujours être branché à une prise terre.

- Pour déconnecter l'appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès.

- Évitez toute projection d'eau sur l'appareil. Ne posez jamais d'objet contenant un liquide (ex : un vase) dessus.

- Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

PRÉCAUTIONS

1. Vérifiez que l'alimentation électrique CA de votre domicile respecte les conditions en matière d'alimentation répertoriées sur l'étiquette d'identification située au bas de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d'assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.

2. En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil.

3. N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l'appareil.

4. Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température.

Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

1. Les piles utilisées dans ce produit peuvent contenir des produits ch miques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. ATTENTION : Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type.

SOMMAIRE

01 Contrôle des Composants 6

02 Présentation du Produit 7

Panneau frontal/supérieur de la Soundbar 7

Panneau inférieur de la Soundbar 8

03 Utilisation de la télécommande 9

Insertion des piles avant l'utilisation de la télécommande (Piles AAA X 2) ____ 9

Comment utiliser la télécommande ____ 9

Utilisation des touches dissimulées (Touches avec plus d'une fonction) ____ 13

Spécifications de sortie pour les différents modes d'effets sonores ____ 13

Réglage du volume de la Soundbar avec une télécommande de téléviseur ____ 14

04 Connexion de la Soundbar 15

Connexion de l'alimentation électrique 15

Connexion de la Soundbar au Caisson de basse ____ 16

Connexion du kit arrière sans fil Samsung à votre Soundbar 18

05 Connexion filaire avec le Téléviseur 19

Méthode 1. Connexion d'un téléviseur à l'aide d'un câble HDMI ____ 19

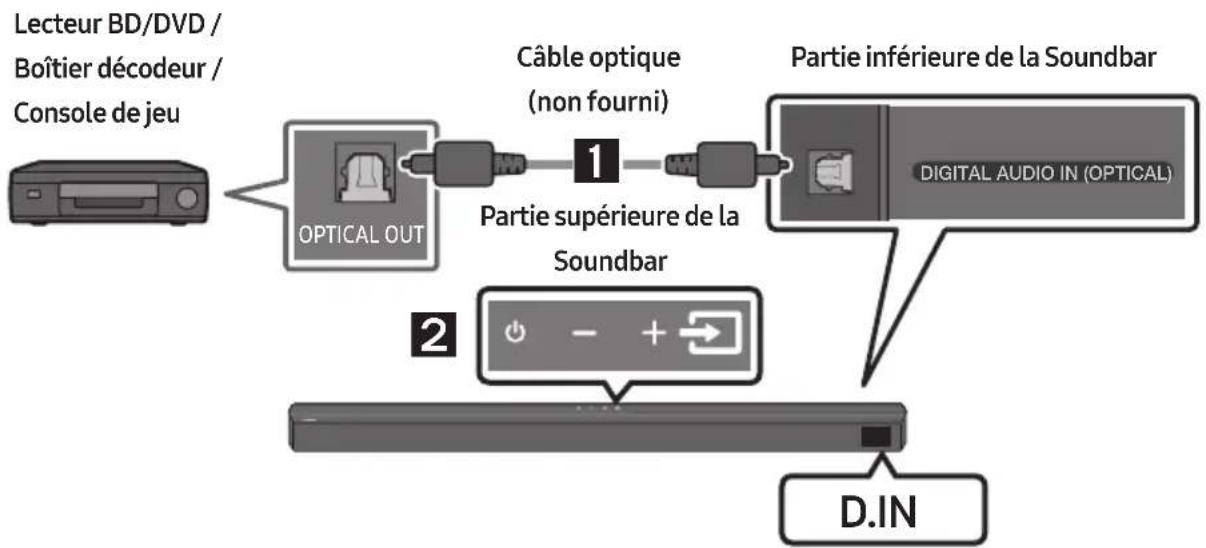

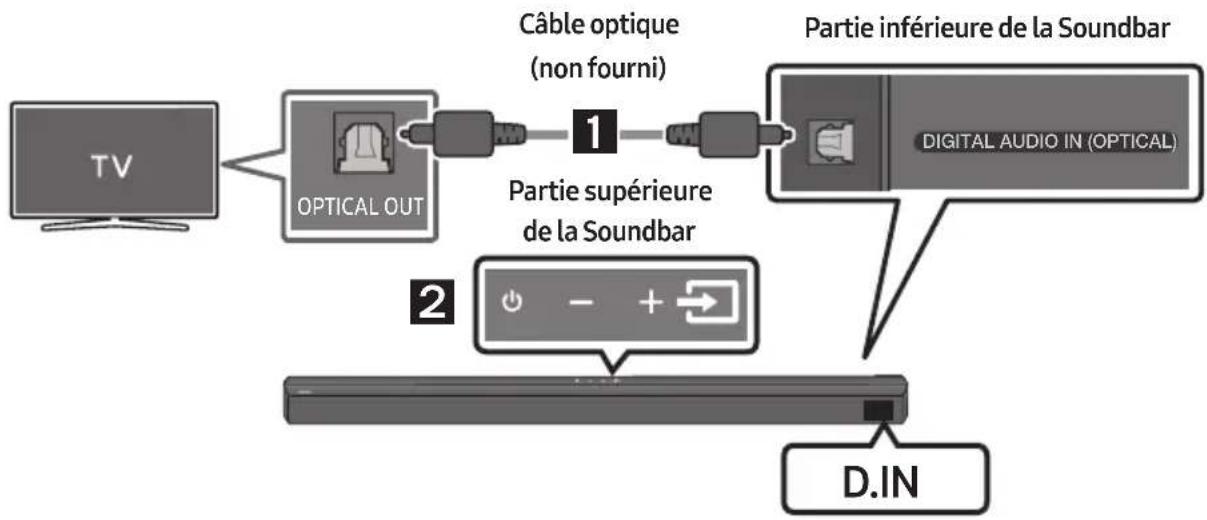

Méthode 2. Connexion à l'aide d'un câble optique ____ 21

06 Connexion sans fil avec le Téléviseur 22

Connexion via Bluetooth 22

07 Connexion à un Appareil Externe 24

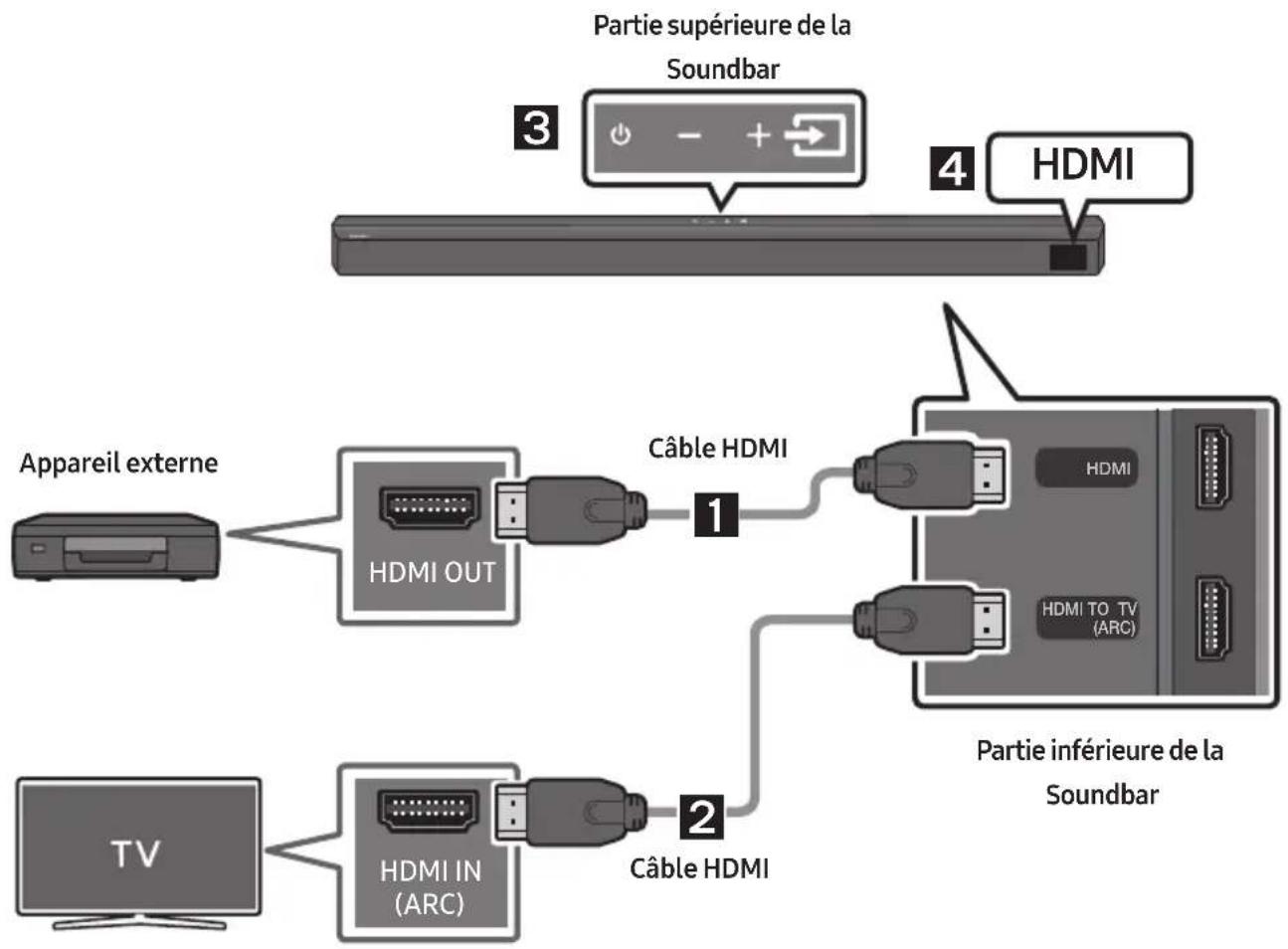

Méthode 1. Connexion à l'aide d'un câble HDMI ____ 24

Méthode 2. Connexion à l'aide d'un câble optique ____ 25

08 Connexion d'un périphérique de stockage USB 26

09 Connexion à un Appareil Mobile 27

Connexion via Bluetooth ____ 27

10 Installation du Support Mural 31

Précautions d'installation ____ 31

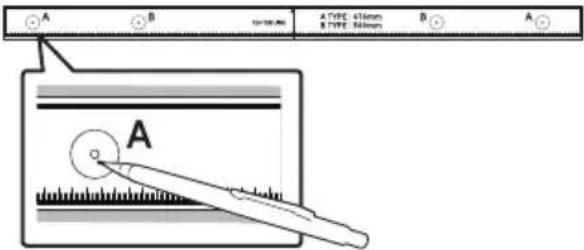

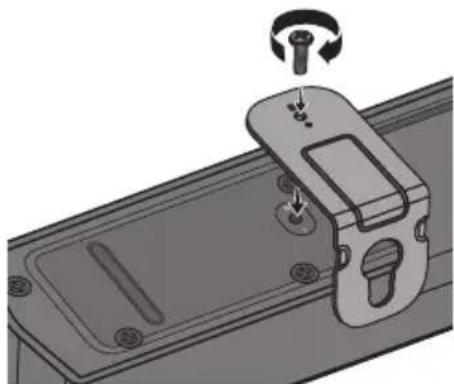

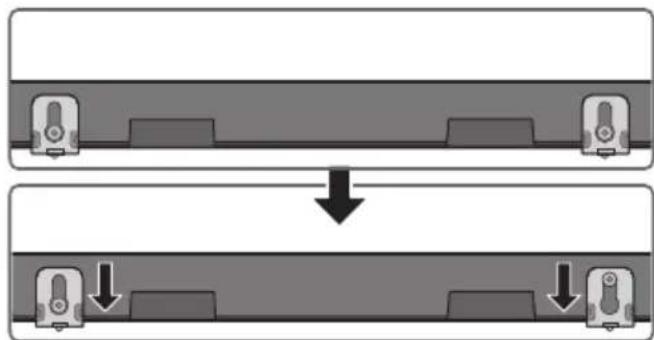

Composants de fixation au mur ____ 31

11 Installation de la Soundbar sur un socle de téléviseur 33

12 Mise à jour du Logiciel 34

Comment vérifier la version du micrologiciel 34

Procédure de mise à jour 34

Si UPDATE ne s'affiche pas ____ 35

13 Dépannage 36

14 Licence 38

15 Avis de Licence Libre 39

16 Remarque Importante à Propos du Service 39

17 Spécifications et Guide 40

Spécifications 40

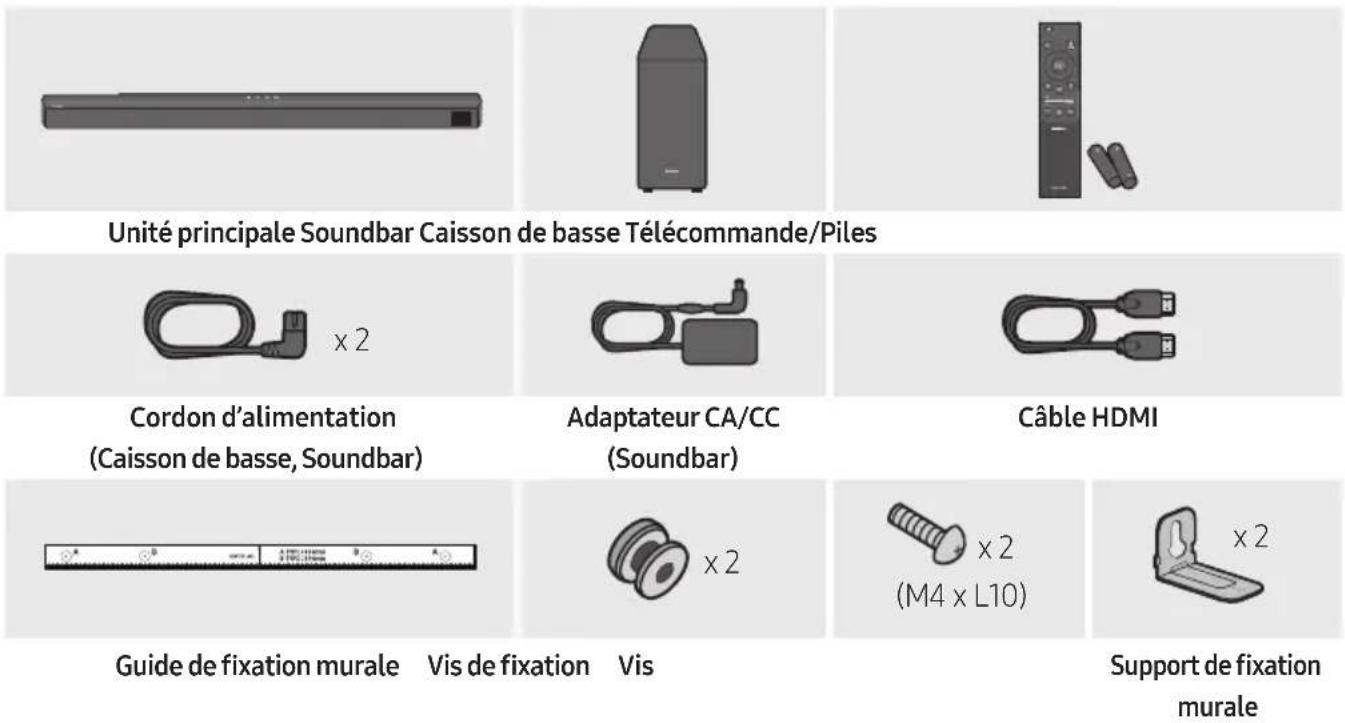

01 CONTRÔLE DES COMPOSANTS

• Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Bas de l'Unité Principale Soundbar)
• Pour acheter des composants supplémentaires ou des câbles optionnels, contactez un Centre de service Samsung ou le Service client de Samsung.
• En fonction de la région, l'apparence de la fiche CA peut varier ou elle peut être fournie intégrée à l'adaptateur CA/CC.
• L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.
• La présentation et les spécifications peuvent faire l'objet de modifications sans préavis.

02 PRÉSENTATION DU PRODUIT

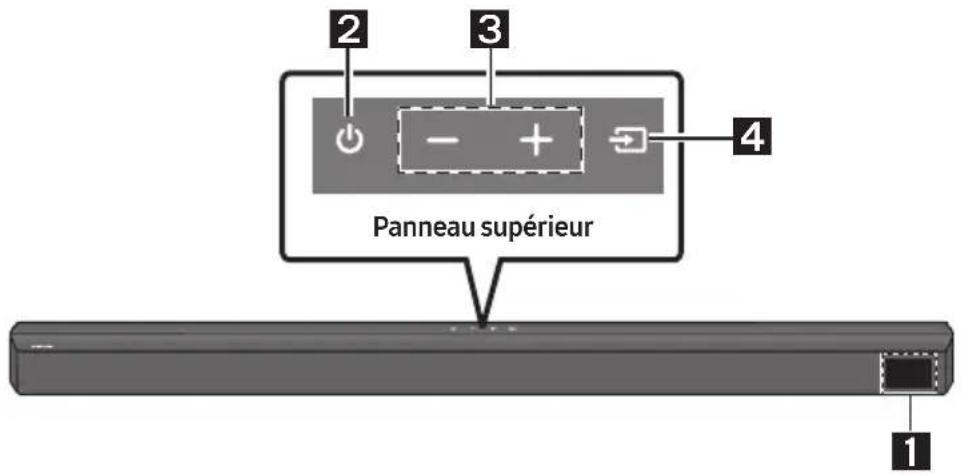

Panneau frontal/supérieur de la Soundbar

1	AffichageAffiche l'état et le mode actuel du produit.
2	Touche (Alimentation)Allume et éteint l'appareil.Fonction Auto Power DownL'appareil s'éteint automatiquement dans les situations suivantes.- Mode TV ARC / HDMI / BT / USB / D.IN : S'il n'y a pas de signal audio pendant 18 minutes.
3	Touche (Volume)Règle le volume.Une fois ajusté, le niveau de volume apparaît sur l'affichage avant de la Soundbar.
4	Touche (Source)Sélectionne le mode d'entrée de la source.
	Mode d'entrée Affichage
	Entrée ARC (HDMI OUT) TV ARC
	Entrée HDMI HDMI
	Mode BLUETOOTH BT
	Mode USB	USB
	Entrée numérique optique	D.IN
	Pour activer le mode «BT PAIRING», passez la source sur le mode «BT» dans l'état «BT READY», puis appuyez pendant plus de 5 secondes sur le bouton → (Source).

• Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes.
• Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son.
• Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur.

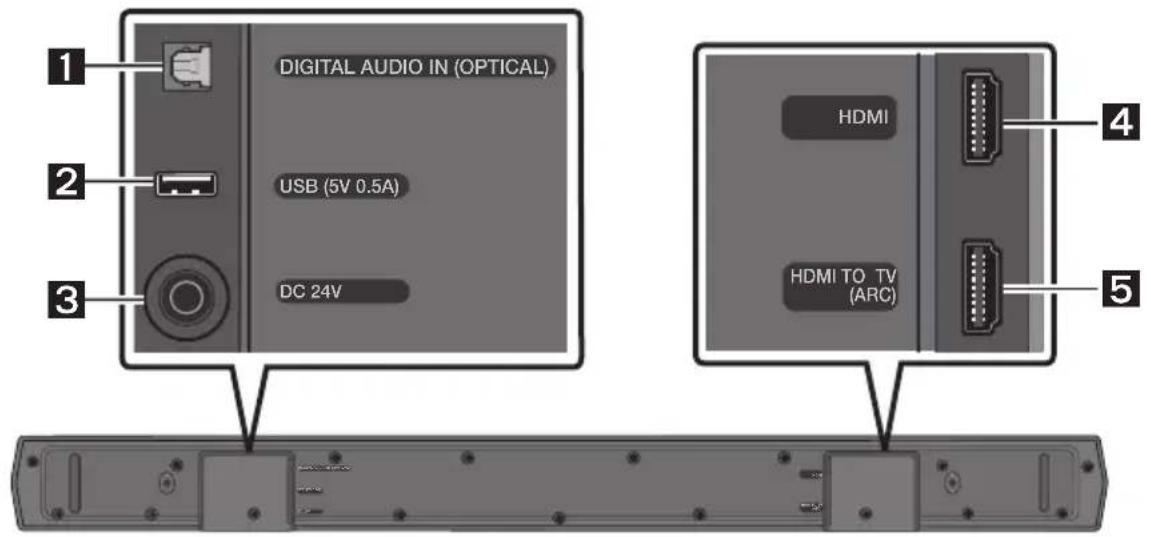

Panneau inférieur de la Soundbar

1	DIGITAL AUDIO IN (OPTICAL)Permet de connecter la sortie numérique (optique) d'un appareil externe.

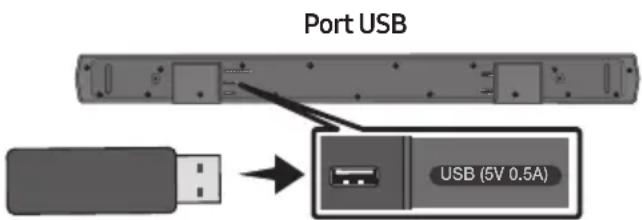

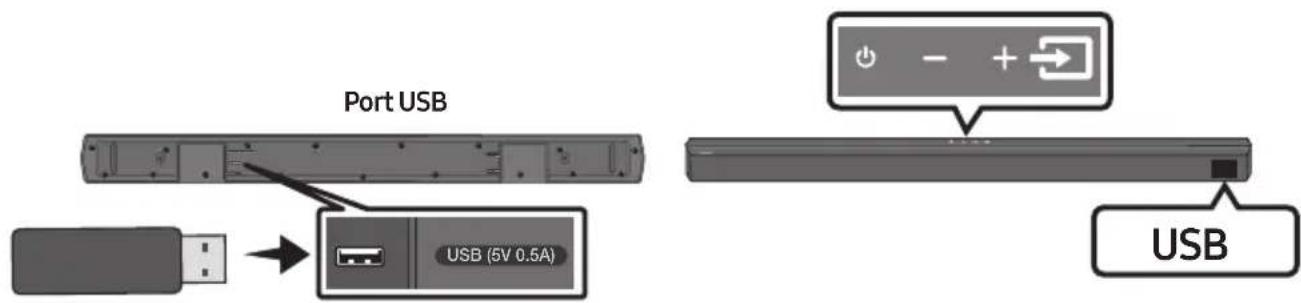

2	USB (5V 0.5A)Permet de connecter un périphérique USB pour lire des fichiers musicaux sur le périphérique USB via la Soundbar.
3	DC 24V (Entrée d'alimentation électrique)Permet de connecter l'adaptateur CA/CC.
4	HDMIPermet l'entrée de signaux numériques vidéo et audio simultanément à l'aide du câble HDMI.Permet de connecter la sortie HDMI d'un appareil externe.
5	HDMI TO TV (ARC)Permet de connecter une prise jack HDMI (ARC) sur un téléviseur.

• Lorsque vous débranchez le câble d'alimentation de l'adaptateur d'alimentation CA/CC d'une prise de courant murale, retirez la fiche. Ne tirez pas le câble.
• Ne branchez pas cette unité ou d'autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas terminées.

03 UTILISATION DE LA TÉLÉCOMMANDE

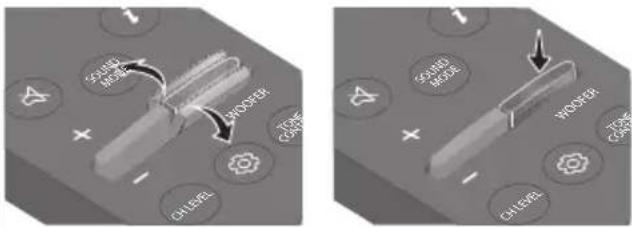

Insertion des piles avant l'utilisation de la télécommande (Piles AAA X 2)

Faites glisser le couvercle arrière dans la direction de la flèche jusqu'à ce qu'il soit complètement retiré. Insérez 2 piles AAA (1,5 V) en respectant leur polarité. Remettez le couvercle arrière en le faisant glisser dans sa position.

Comment utiliser la télécommande

1	Alimentation	Allume et éteint la Soundbar.
2	Source	Appuyez pour sélectionner une source connectée à la Soundbar.
3	Coupure de son	Appuyez sur la touche (coupure de son) pour couper le son. Appuyez de nouveau sur cette touche pour activer le son.
4	+Volume	Appuyez sur les touches haut ou bas pour régler le volume.SourdineAppuyez sur la touche Volume pour couper le son. Appuyez de nouveau sur cette touche pour réactiver le son.

5	CH LEVEL	Appuyer sur cette touche permet de régler le volume de chaque enceinte.Appuyez sur cette touche pour sélectionnerCENTER LEVELpuis réglez le volume entre -6~ et +6 à l'aide des touchesHaut/Bas.Si les enceintes arrière (vendues séparément) sont connectées, le réglageREAR LEVELest disponible. Pour régler le volumeREAR LEVELentre -6 et +6, utilisez les touches Haut/Bas.
9	Haut/Bas/Gauche/Droite	Appuyez sur les zones indiquées pour sélectionner Haut/Bas/Gauche/Droite.Appuyez sur Haut/Bas/Gauche/Droite sur la touche pour sélectionner ou paramétrer les fonctions.RépétitionPour utiliser la fonction de répétition en mode «USB», appuyez sur la toucheHaut.Saut de fichier musicalAppuyez sur la toucheDroitepour sélectionner le fichier musical suivant.Appuyez sur la toucheGauchepour sélectionner le fichier musical précédent.ID SETAppuyez et maintenez enfoncée la toucheHautpendant 5 secondes pour terminer ID SET(lors de la connexion d'un caisson de basse sans fil ou d'enceintes arrière sans fil).
6	Commande sonore	Appuyer sur cette touche permet de paramétrer la fonction audio. Il est possible de modifier chaque réglage à l'aide des touchesHaut/Bas.AUDIO SYNC → NIGHT MODE ON/OFF → VOICE ENHANCE ON/OFF– AUDIO SYNCSi l'image sur le téléviseur et le son de la Soundbar ne sont pas synchronisés, appuyez sur la touche(Commande sonore)pour sélectionnerAUDIO SYNCpuis réglez le décalage audio de 0 à 300 millisecondes à l'aide des touchesHaut/Bas.(Non disponible en mode «USB» ou «BT»)– NIGHT MODE ON/OFFCe mode est idéal pour le visionnage de nuit, car les réglages sont modifiés pour baisser le volume sans nuire à la clarté des dialogues.– VOICE ENHANCE ON/OFFCe mode permet d'entendre plus facilement les dialogues parlés dans les films et sur le téléviseur.Les fonctions audioNIGHT MODEet VOICE ENHANCEpeuvent être activées ou désactivéesON/OFFà l'aide des touchesHaut/Bas.Appuyez et maintenez enfoncée la touche(Commande sonore)pendant environ 5 secondes pour ajuster le son pour chaque bande de fréquence. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz et 10 kHz peuvent être sélectionnés à l'aide des touchesGauche/Droiteet chaque réglage peut être défini entre -6 et +6 à l'aide des touches Haut/Bas.(Assurez-vous que le mode son est réglé sur «STANDARD».)
7	BluetoothPAIR	Faites passer la Soundbar en mode de jumelage Bluetooth.Appuyez sur la touche ✦ PAIR et attendez que l'écran «BT PAIRING» se connecte à un nouveau dispositif Bluetooth.
8	Lecture / Pause	Appuyez sur la touche ▶II pour mettre le fichier musical temporairement en pause.Si vous appuyez à nouveau dessus, la lecture du fichier audio reprend.
10	Info	Lorsque vous appuyez sur cette touche, les informations relatives à chaque mode apparaissent. (Voir page 7.)
11	SOUND MODE	En appuyant sur cette touche, vous pouvez sélectionner le mode son souhaité.SURROUND SOUND → GAME → ADAPTIVE → DTS VIRTUAL:X → BASS BOOST → STANDARD– SURROUND SOUNDFournit un champ sonore plus large que la norme.– GAMEFournit un son stéréoscopique vous permettant une immersion dans l'action pendant le jeu.– ADAPTIVEAnalyse le contenu en temps réel et fournit automatiquement le champ sonore optimal sur la base des caractéristiques du contenu.– DTS VIRTUAL:XSon 3D immersif à partir de n'importe quel contenu.– BASS BOOSTMode champ sonore mettant l'accent sur les graves.– STANDARDÉmet le son original.• DRC (Dynamic Range Control)Vous permet d'appliquer un contrôle de plage dynamique aux pistes Dolby Digital. Appuyez sur le bouton SOUND MODE pendant plus de 5 secondes tandis que la Soundbar est hors tension pour activer ou désactiver la fonction DRC (Dynamic Range Control). Quand la fonction DRC est activée, les sons forts sont atténués. (Il peut se produire une distorsion du son.)• Bluetooth PowerCette fonction allume automatiquement la Soundbar à la réception d'une demande de connexion d'un téléviseur ou d'un appareil Bluetooth connecté précédemment. Le réglage est activé par défaut.– Appuyez pendant plus de 5 secondes sur le bouton SOUND MODE alors que la Soundbar est sous tension pour désactiver la fonction Bluetooth Power.
12	WOOFERNIVEAU DU WOOFER (GRAVES)	Appuyez sur les touches haut ou bas pour régler le niveau du woofer (graves) sur -12 ou de -6 à +6. Pour définir le niveau de volume du woofer (graves) sur 0 (Défaut), appuyez sur la touche.
13	TONECONTROL	Appuyer sur cette touche permet de régler le volume des aigus et des graves.Appuyez sur cette touche pour sélectionner TREBLE ou BASS, puis réglez le volume entre -6~ et +6 à l'aide des touches Haut/Bas.

Utilisation des touches dissimulées (Touches avec plus d'une fonction)

Touche dissimulée		Page de référence
Touche de télécommande Fonction
WOOFER (Haut)	Télécommande de votre téléviseur Activer/Désactiver (Veille)	page 14
Gauche	Activation/désactivation de la connexion automatique au téléviseur (BT prêt)	page 23

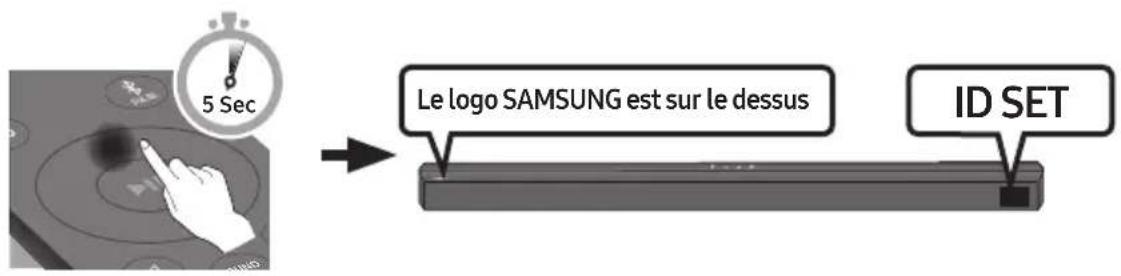

Haut ID SET page 10
(Commande sonore)	EQ bande 7 page 10
SOUND MODE	DRC ON/OFF (Veille)	page 11
	Activation/Désactivation de Bluetooth Power	page 11
PAIR	Multiconnexion Bluetooth activée/ désactivée (Veille)	page 30

Spécifications de sortie pour les différents modes d'effets sonores

Effet Entrée			Sortie
			Sans kit d'enceintes arrière sans fil	Avec kit d'enceintes arrière sans fil
[SIGNATURE]SOUND MODE	SURROUND SOUND	2.0 canaux	3.1 canaux 5.1 canaux
		5.1 canaux 3.1 canaux	5.1 canaux
	GAME	2.0 canaux	3.1 canaux 5.1 canaux
		5.1 canaux 3.1 canaux	5.1 canaux
	ADAPTIVE	2.0 canaux	3.1 canaux 5.1 canaux
		5.1 canaux 3.1 canaux	5.1 canaux
	DTS VIRTUAL:X	2.0 canaux	3.1 canaux 5.1 canaux
		5.1 canaux 3.1 canaux	5.1 canaux
	BASS BOOST	2.0 canaux	3.1 canaux 5.1 canaux
		5.1 canaux 3.1 canaux	5.1 canaux
	STANDARD	2.0 canaux	2.1 canaux 2.1 canaux
		5.1 canaux 3.1 canaux	5.1 canaux

- Le kit d'enceintes arrière sans fil Samsung peut être acheté séparément. Pour acheter un kit, contactez le vendeur chez qui vous avez acheté la Soundbar.

Réglage du volume de la Soundbar avec une télécommande de téléviseur

Réglez le volume de la Soundbar en utilisant la télécommande du téléviseur.

• Cette fonction ne peut être utilisée qu'avec une télécommande à infrarouge. Les télécommandes Bluetooth (qui nécessitent un jumelage) ne sont pas prises en charge.
• Réglez les enceintes du téléviseur sur Hautparleur ext pour utiliser cette fonction.

• Fabricants prenant en charge cette fonction : Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Éteignez la Soundbar.

• Appuyez et maintenez enfoncée la touche WOOFER pendant 5 secondes.

Chaque fois que vous appuyez sur la touche WOOFER et la maintenez pendant 5 secondes, le mode change dans l'ordre suivant : «OFF-TV REMOTE» (Mode par défaut), «SAMSUNG-TV REMOTE», «ALL-TV REMOTE».

Touche de télécommande Écran État
[AYDG4]		(Mode par défaut)	Désactive la télécommande de téléviseur.
			Active une télécommande de téléviseur à infrarouge Samsung.
			Active toute autre télécommande de téléviseur à infrarouge.

04 CONNEXION DE LA SOUNDBAR

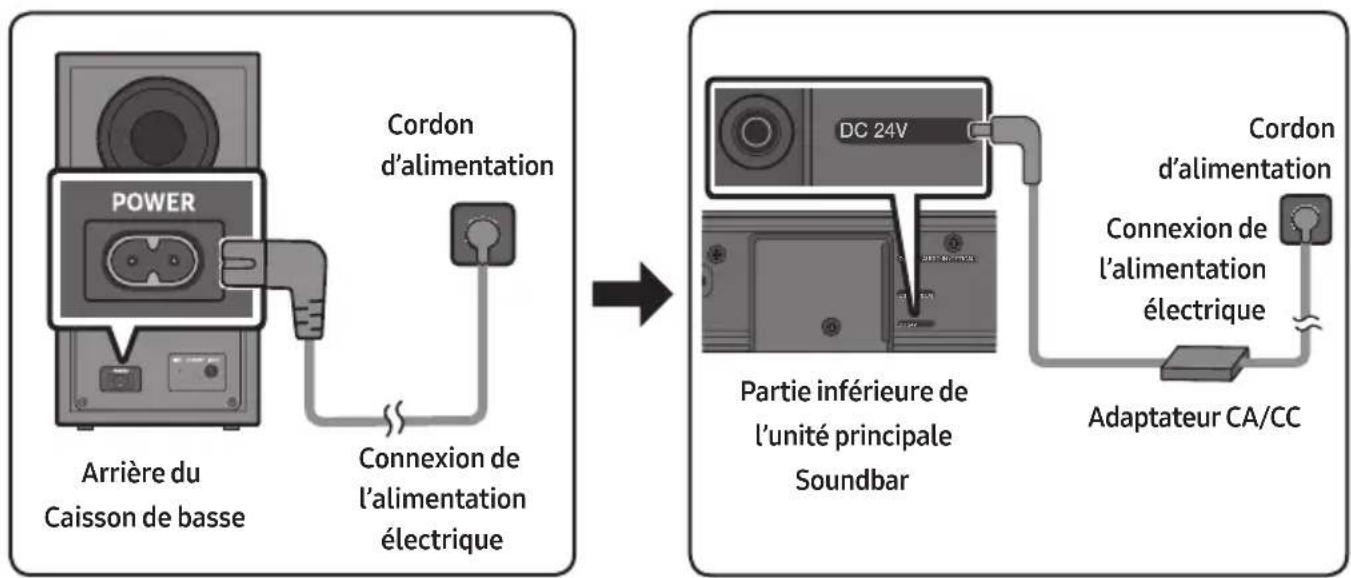

Connexion de l'alimentation électrique

Utilisez les composants d'alimentation pour connecter le Caisson de basse et la Soundbar à une prise électrique dans l'ordre suivant :

1. Connectez le cordon d'alimentation au Caisson de basse.
2. Branchez le câble de sortie d'alimentation sur l'adaptateur secteur, puis à la Soundbar.
3. Connectez le cordon d'alimentation à la prise murale.

Reportez-vous aux illustrations ci-dessous.

- Pour plus d'informations sur l'alimentation et la consommation électriques requises, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Partie inférieure de l'unité principale Soundbar)

- Veillez à poser l'adaptateur CA/CC à plat sur une table ou sur le sol. Si l'adaptateur CA/CC pend et que l'entrée du cordon CA est située face vers le haut, de l'eau ou d'autres substances étrangères risquent de pénétrer dans l'adaptateur et d'entraîner des dysfonctionnements.

Connexion de la Soundbar au Caisson de basse

Lorsque le Caisson de basse est connecté, vous pouvez profiter de la puissance sonore des graves.

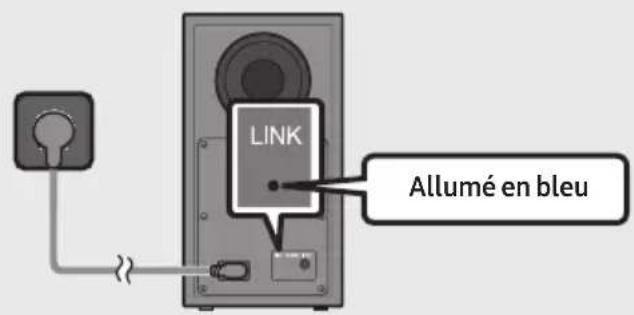

Connexion automatique entre le Caisson de basse et la Soundbar

Lorsque vous mettez l'appareil sous tension après avoir connecté les câbles d'alimentation à la Soundbar et au Caisson de basse, le Caisson de basse est automatiquement connecté à la Soundbar.

- Une fois l'appariement automatique effectué, l'indicateur bleu situé à l'arrière du caisson de basse s'allume.

Témoins indicateurs LED sur l'arrière du Caisson de basse

LED État Description Résolution
	Activé	Connexion réussie (fonctionnement normal)	-
	Clignotement	Récupération de la connexion	Vérifiez si le câble d'alimentation fixé à l'unité principale Soundbar est connecté correctement ou attendez environ 5 minutes. Si le clignotement continue, essayez de connecter manuellement le caisson de basse. Voir page 17.
	Activé	En veille (avec l'unité principale de la Soundbar éteinte)	Vérifiez que le câble d'alimentation sur l'unité principale Soundbar est connecté correctement.
		Échec de la connexion	Reconnectez. Reportez-vous aux instructions sur la connexion manuelle à la page 17.
	Clignotement Dysfonctionnement		Reportez-vous aux informations de contact du Centre de service Samsung dans le manuel.

Connexion manuelle du Caisson de basse si la connexion automatique échoue

Avant d'effectuer la procédure de connexion manuelle ci-dessous :

• Vérifiez que les câbles d'alimentation pour la Soundbar et le Caisson de basse sont connectés correctement.
  • Assurez-vous que la Soundbar est allumée.

• Appuyez sur la touche ID SET à l'arrière du Caisson de basse, et maintenez-la enfoncée pendant au moins 5 secondes.

- L'indicateur rouge à l'arrière du Caisson de basse s'éteint et l'indicateur bleu clignote.

Arrière du Caisson de basse

1. Appuyez d'abord sur le bouton de la télécommande pour allumer l'écran.

Appuyez sur la touche Haut de la télécommande, et maintenez-la enfoncée pendant au moins 5 secondes.

• Le message ID SET s'affiche un moment sur l'écran de la Soundbar, avant de disparaître.
• La Soundbar est automatiquement mise sous tension lorsque ID SET est terminé.

1. Vérifiez que le voyant LED LINK s'éclaire en bleu en continu (connexion établie).

Le voyant LED LINK arrête de clignoter et s'éclaire en bleu en continu lorsqu'une connexion est établie entre la Soundbar et le Caisson de basse sans fil.

REMARQUES

• Ne branchez pas le cordon d'alimentation de ce produit ou votre téléviseur à une prise de courant murale tant que toutes les connexions entre les composants ne sont pas terminées.
• Avant de déplacer ou d'installer ce produit, assurez-vous de le mettre hors tension et de débrancher le cordon d'alimentation.
• Si l'unité principale est hors tension, le subwoofer sans fil entrera en mode veille et la LED de STANDBY à l'arrière s'allumera en rouge après avoir clignoté en bleu plusieurs fois.
• Si vous vous servez d'un appareil qui utilise la même fréquence (Maroc, Tunisie, Égypte : 5,2 GHz ; autres pays : 5,8 GHz) que le Soundbar près de ce dernier, des interférences peuvent donner lieu à des interruptions du son.
• La distance de transmission maximale du signal sans fil de l'unité principale est d'environ 10 mètres, mais peut varier en fonction de votre environnement d'exploitation. Si un mur en béton armé ou métallique se trouve entre l'unité principale et le subwoofer sans fil, le système risque de ne pas fonctionner du tout, car le signal sans fil ne peut pas passer à travers le métal.

PRÉCAUTIONS

• Les antennes de réception sans fil sont intégrées au subwoofer sans fil. Gardez les unités à l'abri de l'eau et de l'humidité.
• Pour des performances d'écoute optimales, assurez-vous que la zone autour de l'emplacement du subwoofer sans fil et du module de réception sans fil (vendu séparément) ne présente pas d'obstacles.

Connexion du kit arrière sans fil Samsung à votre Soundbar

Passez au son surround véritablement sans fil en connectant votre kit d'enceintes arrière sans fil Samsung (SWA-9200S, vendu séparément) à votre Soundbar.

Pour plus d'informations concernant les connexions, veuillez consulter le manuel du kit d'enceintes arrière sans fil Samsung.

05 CONNEXION FILAIRE AVEC LE TÉLÉVISEUR

Écoutez le son du téléviseur depuis la Soundbar via des connexions câblées ou sans fil.

• Lorsque la Soundbar est connectée à un téléviseur Samsung TV sélectionné, la Soundbar peut être contrôlée à l'aide de la télécommande du téléviseur.
• Cette fonction est prise en charge par les téléviseurs Samsung Smart TV sortis en 2017 et ultérieurement, et qui prennent en charge le Bluetooth lorsque vous connectez la Soundbar au téléviseur à l'aide d'un câble optique.
• Cette fonction vous permet également d'utiliser le menu du téléviseur pour ajuster le champ sonore et de nombreux réglages ainsi que le volume et la coupure du son.

Méthode 1. Connexion d'un téléviseur à l'aide d'un câble HDMI

ATTENTION

• Lorsqu'un câble HDMI et un câble optique sont connectés simultanément, le signal HDMI est reçu en priorité.
• Pour raccorder le téléviseur et la Soundbar à l'aide du câble HDMI, veillez à utiliser les bornes marquées ARC. Dans le cas contraire, le son du téléviseur ne sera pas émis.
• Il est recommandé d'utiliser un High-Speed HDMI Cable with Ethernet.

1. Avec la Soundbar et le téléviseur allumés, connectez le câble HDMI tel qu'illustré.

2. «TV ARC» apparaît sur la fenêtre d'affichage de l'unité principale Soundbar et vous pouvez entendre le son du téléviseur.

3. Si le son du téléviseur est inaudible, appuyez sur le bouton → (Source) de la télécommande ou de la partie supérieure de la Soundbar pour passer en mode «TV ARC». L'écran affiche «TV ARC» et le son du téléviseur est émis.

4. Si «TV ARC» n'apparaît pas sur la fenêtre d'affichage de l'unité principale Soundbar, vérifiez que le câble HDMI est connecté au bon port.
5. Utilisez les touches de volume sur la télécommande du téléviseur pour modifier le volume de la Soundbar.

REMARQUES

• HDMI est une interface qui permet la transmission numérique de données vidéo et audio avec un seul connecteur.
• Si le téléviseur possède un port ARC, connectez le câble HDMI au port HDMI IN (ARC).
• Il est recommandé d'utiliser un câble HDMI sans fil si possible. Si vous utilisez un câble HDMI à fil, utilisez un câble dont le diamètre est inférieur à 14 mm.
• Cette fonction n'est pas disponible si le câble HDMI ne prend pas en charge l'ARC.
• Lorsque les signaux de diffusion sont Dolby Digital et le réglage «Format audio de sortie numérique» est PCM sur votre téléviseur, il est recommandé de modifier le réglage sur Dolby Digital. Une fois le réglage modifié, vous pouvez profiter d'une meilleure qualité sonore. (Il se peut que le menu du téléviseur utilise des mots différents pour Dolby Digital et PCM en fonction du fabricant.)

Méthode 2. Connexion à l'aide d'un câble optique

Liste de vérifications préalables à la connexion

• Lorsqu'un câble HDMI et un câble optique sont connectés simultanément, le signal HDMI est reçu en priorité.
• Lorsque vous utilisez un câble optique et que les bornes sont dotées d'un cache, veillez à retirer les caches.

- Si vous utilisez un câble optique, le mode «D.IN» doit être sélectionné.

1. Raccordez la prise DIGITAL AUDIO IN (OPTICAL) de la Soundbar à la prise OPTICAL OUT du téléviseur à l'aide d'un câble optique (non fourni) numérique.

2. Appuyez sur le bouton (Source) du panneau supérieur ou de la télécommande, puis sélectionnez le mode «D.IN».

06 CONNEXION SANS FIL AVEC LE TÉLÉVISEUR

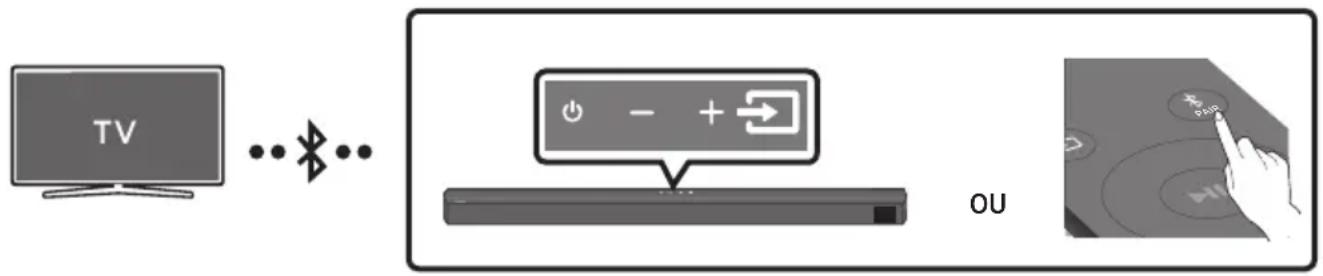

Connexion via Bluetooth

Lorsqu'un téléviseur est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage.

- Seul un téléviseur à la fois peut être connecté.

Connexion initiale

1. Appuyez sur la touche ✝ PAIR de la télécommande pour passer au mode «BT PAIRING».

(OU) a. Appuyez sur le bouton → (Source) situé sur le panneau supérieur, puis sélectionnez «BT».
«BT» passe automatiquement en «BT PAIRING» en quelques secondes ou en «BT READY» en cas de connexion enregistrée.
b. Lorsque «BT READY» apparaît, maintenez le bouton (Source) enfoncé sur le panneau supérieur de la Soundbar pendant plus de 5 secondes pour afficher «BT PAIRING».

1. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d'informations, reportez-vous au manuel du téléviseur.)

2. Sélectionnez «B-Series Soundbar» dans la liste sur l'écran du téléviseur.

Une Soundbar disponible est indiquée «Needs Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur. Pour connecter la Soundbar, sélectionnez le message et établissez la connexion.

- Lorsque le téléviseur est connecté, [Nom du téléviseur]→ «BT» apparaît sur l'affichage avant de la Soundbar.

1. Vous pouvez maintenant entendre le son du téléviseur depuis la Soundbar.

Si la connexion de l'appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «B-Series Soundbar» apparaît dans la liste, supprimez-la.
• Ensuite, répétez les étapes 1 à 3.

REMARQUE

- Après avoir connecté la Soundbar au téléviseur pour la première fois, utilisez le mode «BT READY» pour la reconnexion.

Déconnexion de la Soundbar à partir du téléviseur

Appuyez sur le bouton → (Source) du panneau supérieur ou de la télécommande et activez l'un des modes, à l'exception du mode «BT».

• La déconnexion prend du temps parce que le téléviseur doit recevoir une réponse de la Soundbar. (Le temps requis peut varier selon le modèle de téléviseur.)
• Pour annuler la connexion Bluetooth automatique entre la Soundbar et le téléviseur, appuyez sur la touche Gauche sur la télécommande pendant 5 secondes avec la Soundbar en mode «BT READY». (Commutez Activé → Désactivé)

Quelle est la différence entre BT READY et BT PAIRING ?

• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar.
• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur le bouton ✝ PAIR de la télécommande ou le bouton 📄 (Source) sur le dessus de la Soundbar pendant plus de 5 secondes alors que celle-ci est en mode «BT» et dans l'état «BT READY».)

REMARQUES

• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10 m.
• La Soundbar s'éteint automatiquement après 18 minutes en état Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes:

• En cas de champ électrique puissant autour de la Soundbar.

• Si deux appareils Bluetooth ou plus sont appariés simultanément avec la Soundbar.
• Si l'appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.

- Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans fil, etc.

07 CONNEXION À UN APPAREIL EXTERNE

Raccordez un appareil externe via une connexion câblée ou une connexion Bluetooth pour écouter le son de l'appareil externe via la Soundbar.

Méthode 1. Connexion à l'aide d'un câble HDMI

1. Utilisez un câble HDMI pour relier le port HDMI qui se trouve en bas de la Soundbar au port HDMI OUT de votre périphérique numérique.
2. Utilisez un câble HDMI pour relier le port HDMI TO TV (ARC) qui se trouve en bas de la Soundbar au port HDMI IN de votre téléviseur.
3. Appuyez sur le bouton → (Source) du panneau supérieur ou de la télécommande, puis sélectionnez «HDMI».
4. Le mode «HDMI» s'affiche sur le panneau d'affichage de la Soundbar et vous pouvez entendre le son.

Méthode 2. Connexion à l'aide d'un câble optique

1. Raccordez DIGITAL AUDIO IN (OPTICAL) de l'unité principale à la prise OPTICAL OUT de l'appareil source à l'aide d'un câble optique (non fourni) numérique.
2. Sélectionnez le mode «D.IN» en appuyant sur le bouton → (Source) situé sur le panneau frontal ou sur la télécommande.

08 CONNEXION D'UN PÉRIPHÉRIQUE DE STOCKAGE USB

Vous pouvez lire des fichiers musicaux situés sur les périphériques de stockage USB via la Soundbar.

1. Connectez l'appareil USB au port USB situé sur la partie inférieure du produit.
2. Appuyez sur le bouton → (Source) du panneau supérieur ou de la télécommande, puis sélectionnez «USB».
3. «USB» apparaît sur l'écran d'affichage.
4. Lisez des fichiers musicaux depuis le périphérique de stockage USB via la Soundbar.

- La Soundbar s'éteint automatiquement (Auto Power Down) si aucun périphérique USB n'a été connecté pendant plus de 18 minutes.

Liste de compatibilités

Extension	Codec	Débit d'échantillonnage	Débit binaire
*.mp3	MPEG1 Layer2	32 ~ 48 kHz	32 ~ 320 kbps
	MPEG1 Layer3	32 ~ 48 kHz	32 ~ 320 kbps
	MPEG2 Layer3	16 ~ 24 kHz	8 ~ 160 kbps
	MPEG2.5 Layer3	8 ~ 12 kHz	8 ~ 160 kbps
*.ogg	Vorbis	32 ~ 48 kHz	45 ~ 500 kbps
*.aac*.m4a*.mp4 (Audio uniquement)	AAC-LC (MPEG2,/MPEG4)	32 ~ 48 kHz	32 ~ 320 kbps
*.wav	LPCM	32 ~ 192 kHz	1024 ~ 9216 kbps
*.flac	FLAC	32 ~ 192 kHz	162 ~ 8100 kbps
*.aiff	AIFF	32 ~ 192 kHz	1024 ~ 9216 kbps

• Si votre périphérique USB contient trop de dossiers (environ 200) et de fichiers (environ 2000), la Soundbar mettra peut-être du temps à accéder à vos fichiers et à les lancer.
• Systèmes de fichiers pris en charge sur support USB : FAT16, FAT32, NTFS

09 CONNEXION À UN APPAREIL MOBILE

Connexion via Bluetooth

Lorsqu'un appareil est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage.

- La connexion est limitée à un téléviseur ou deux appareils Bluetooth à la fois.

Connexion initiale

1. Appuyez sur la touche ✝ PAIR de la télécommande pour passer au mode «BT PAIRING».

(OU) a. Appuyez sur le bouton → (Source) situé sur le panneau supérieur, puis sélectionnez «BT».
«BT» passe automatiquement en «BT PAIRING» en quelques secondes ou en «BT READY» en cas de connexion enregistrée.
b. Lorsque «BT READY» apparaît, maintenez le bouton → (Source) enfoncé sur le panneau supérieur de la Soundbar pendant plus de 5 secondes pour afficher «BT PAIRING».

1. Sélectionnez «[AV] B-Series Soundbar» dans la liste.

- Lorsqu'une Soundbar est connectée à l'appareil Bluetooth, [Nom de l'appareil Bluetooth] → «BT» apparaît sur l'affichage avant.

1. Lisez des fichiers musicaux à partir de l'appareil, connecté via Bluetooth, via la Soundbar.

Si la connexion de l'appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] B-Series Soundbar» apparaît dans la liste, supprimez-la.
• Ensuite, répétez les étapes 1 et 2.

REMARQUE

- Après avoir connecté la Soundbar au appareil mobile pour la première fois, utilisez le mode «BT READY» pour la reconnexion.

Quelle est la différence entre BT READY et BT PAIRING ?

• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar.
• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur le bouton ✝ PAIR de la télécommande ou le bouton 📄 (Source) sur le dessus de la Soundbar pendant plus de 5 secondes alors que celle-ci est en mode «BT» et dans l'état «BT READY».)

REMARQUES

• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10 m.
• La Soundbar s'éteint automatiquement après 18 minutes en état Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes:

• En cas de champ électrique puissant autour de la Soundbar.

• En cas d'appariement simultané de plusieurs appareils Bluetooth avec la Soundbar.

• Si l'appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.

• Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans fil, etc.

• Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).
• Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV).
• Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «[AV] B-Series Soundbar» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode «BT».

- Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth. (Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois)

- Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement lorsque le Soundbar affiche «BT PAIRING».

Bluetooth Power Activé (SOUND MODE)

Lorsque la fonction Bluetooth Power Activé est activée et que le Soundbar est désactivé, si un périphérique Bluetooth précédemment associé essaye de se connecter au Soundbar, le Soundbar s'active automatiquement.

1. Appuyez sur la touche SOUND MODE et maintenez-la enfoncée pendant plus de 5 secondes sur la télécommande pendant que la Soundbar est sous tension.
2. «ON-BLUETOOTH POWER» s'affiche sur l'écran de la Soundbar.

Déconnexion de l'appareil Bluetooth d'une Soundbar

Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce périphérique.

• Le système Soundbar sera déconnecté.
• Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

Déconnexion de la Soundbar à partir de l'appareil Bluetooth

Appuyez sur le bouton → (Source) situé sur le panneau supérieur ou la télécommande, puis passez dans n'importe lequel des modes, à l'exception du mode «BT».

• La déconnexion prend du temps parce que l'appareil Bluetooth doit recevoir une réponse de la Soundbar. (La durée de déconnexion peut varier selon l'appareil Bluetooth)
• Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

REMARQUES

• En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 10 m.
• Le système Soundbar s'éteint après 18 minutes en état Prêt.

À propos du Bluetooth

Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à l'aide d'une liaison sans fil courte distance.

• Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions d'utilisation lorsque:
• Une partie du corps de l'appareil est en contact avec le système de réception/transmission du périphérique Bluetooth ou du système Soundbar.
• Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux.
• Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences (exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans fil).

- Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance.

- Plus la distance est grande entre l'Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue.

- Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.

- La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s'interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes).

- Cet appareil sans fil peut causer des interférences électriques lors de son fonctionnement.

Connexion Multi-Bluetooth

Il est possible de connecter la Soundbar à 2 appareils Bluetooth à la fois.

1. Connectez la Soundbar jusqu'à deux appareils Bluetooth. (Voir page 27)
2. Lisez de la musique à partir de l'un des appareils Bluetooth connectés lorsque deux appareils sont connectés.
3. Si de la musique est lue à partir de l'appareil Bluetooth « B » alors que la lecture est en cours à partir de l'appareil « A », la musique est lue sur l'appareil « B » et est automatiquement arrêtée/mise en pause sur l'appareil « A ».
4. Dans les versions antérieures à AVRCP V1.4, la durée de commutation de l'appareil sur lequel de la musique est en cours de lecture peut être supérieure.

Multi-appariement Bluetooth

Comment coupler plusieurs appareils à la Soundbar

1. Allumez la Soundbar.
2. En mode « BT » seulement, appuyez sur le bouton 📄 (Source) sur le dessus de la Soundbar pendant plus de 5 secondes pour que celle-ci entre en mode « BT PAIRING », puis sur l'appareil Bluetooth, activez Bluetooth et sélectionnez la Soundbar dans la liste des appareils disponibles. La Soundbar se connectera automatiquement à l'appareil Bluetooth.
3. Un 2e appareil Bluetooth peut être couplé et connecté à la Soundbar en utilisant la même méthode.
   Si vous tentez de connecter un 3e appareil, un appareil connecté qui ne reproduit pas d'audio perdra sa connexion Bluetooth, mais sera quand même couplé à la Soundbar.
4. En utilisant la même méthode, vous pouvez coupler jusqu'à 8 appareils Bluetooth, mais seuls les 2 derniers resteront connectés à la Soundbar en même temps.

REMARQUES

• 1 seul téléviseur Samsung ou 2 appareils Bluetooth peuvent être connectés à la Soundbar en même temps.
• La Soundbar sera déconnectée des appareils Bluetooth si elle reçoit une demande de connexion d'un téléviseur Samsung.
• Par défaut, la Soundbar est sur « ON-BT MULTI CONNECTION », mais pour revenir en mode non-multiconnexion depuis un autre mode, appuyez sur le bouton ✝ PAIR de la télécommande pendant plus de 5 secondes en mode veille, jusqu'à ce que « OFF-BTMULTI CONNECTION » s'affiche à l'écran.

10 INSTALLATION DU SUPPORT MURAL

Précautions d'installation

• Installez sur un mur vertical uniquement.
• N'installez pas dans un endroit à température élevée ou humide.
• Vérifiez si le mur est suffisamment robuste pour supporter le poids du produit. Sinon, renforcez le mur ou choisissez un autre point d'installation.
• Achetez et utilisez les vis de fixation ou les ancrages appropriés pour le type de mur dont vous disposez (plaque de plâtre, plaque métallique, bois, etc.). Si possible, fixez les vis portantes dans les poteaux.
• Achetez les vis de support mural selon le type et l'épaisseur du mur sur lequel vous souhaitez monter la Soundbar.

- Diamètre: M5

- Longueur: 35 mm ou plus recommandés.

• Connectez les câbles depuis l'unité aux appareils externes avant d'installer la Soundbar sur le mur.
• Veillez à ce que l'unité soit éteinte et débranchée de la source d'alimentation avant de procéder à l'installation. Dans le cas contraire, il existe un risque d'électrocution.

Composants de fixation au mur

Guide de fixation murale

Vis de fixation Vis

Support de fixation murale

1. Placez le Guide de fixation murale contre le mur.

2. Le Guide de fixation murale doit être de niveau.

3. Si votre téléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm sous le téléviseur.

1. Alignez la Ligne centrale du Guide de fixation murale avec le centre de votre téléviseur (si vous fixez la Soundbar sous votre téléviseur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif.

- Si vous ne fixez pas la Soundbar sous un téléviseur, placez la Ligne centrale au centre de la zone d'installation.

1. Appuyez avec la pointe d'un stylo ou d'un crayon bien taillé au centre des images A-TYPE à chaque extrémité du guide pour marquer les trous des vis portantes, puis retirez le Guide de fixation murale.

1. À l'aide d'une mèche appropriée, faites un trou dans le mur au niveau de chaque marque.

- Si les marques ne correspondent pas aux positions des poteaux muraux, veillez à insérer les ancrages appropriés dans les trous avant d'insérer les vis portantes. Si vous utilisez des ancrages, pensez à percer des trous suffisamment larges pour les accueillir.

1. Enfoncez une vis (non fournie) dans chaque Vis de fixation, puis vissez fermement chaque vis dans un trou pour vis portante.

1. Installez les Support de fixation murale sur la partie inférieure de la Soundbar, en veillant à les positionner correctement, en utilisant 2 Vis.

- Lors de l'assemblage, veillez à ce que l'accroche des Support de fixation murale se trouve sur l'arrière de la Soundbar.

Arrière de la Soundbar

Extrémité droite de la Soundbar

1. Installez la Soundbar, sur laquelle sont fixés les Supports de fixation murale, en accrochant les Supports de fixation murale sur les Vis de fixation sur le mur.

1. Faites glisser la Soundbar vers le bas, comme indiqué ci-dessous, afin que les Support de fixation murale reposent de manière sûre sur les Vis de fixation.

- Insérez les Vis de fixation dans la partie large (inférieure) des Support de fixation murale, puis faites glisser les Support de fixation murale vers le bas afin que les Support de fixation murale reposent de manière sûre sur les Vis de fixation.

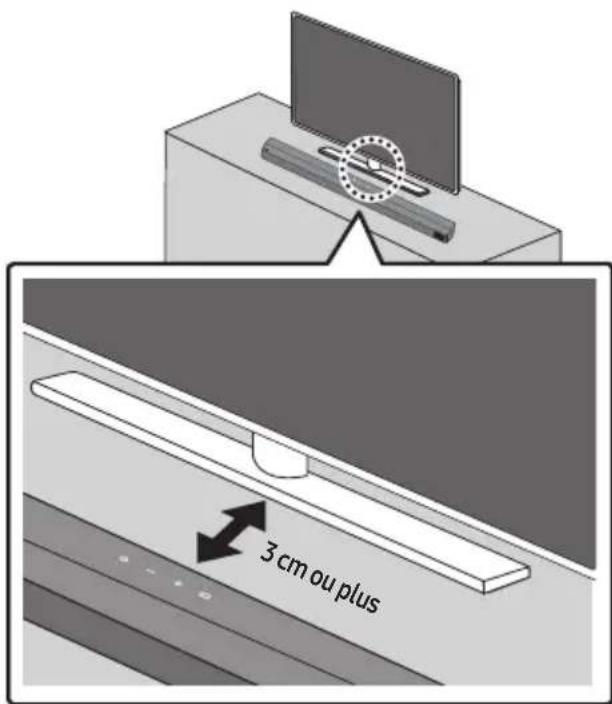

Placez la Soundbar sur un socle de téléviseur.

Comme indiqué sur l'illustration, alignez le centre de la Soundbar avec le centre du téléviseur, en insérant avec précaution la Soundbar dans le socle du téléviseur.

Pour obtenir une qualité sonore optimale, positionnez la Soundbar à une distance d'au moins 3 cm de la partie avant du téléviseur.

REMARQUE

- Veillez à ce que la Soundbar soit placée sur une surface plane et stable.

12 MISE À JOUR DU LOGICIEL

Samsung peut proposer des mises à jour pour le microprogramme du système de la Soundbar prochainement.

Si une mise à jour est proposée, vous pouvez mettre à jour le microprogramme en connectant le périphérique USB contenant la mise à jour du microprogramme enregistré au port USB de votre Soundbar. Pour plus d'informations sur comment télécharger des fichiers de mise à jour, rendez-vous sur le site Samsung (www.samsung.com → Support).

Ensuite, sélectionnez le type de produit ou entrez le modèle de votre Soundbar, sélectionnez l'option Logiciels et applications, puis Téléchargements. Notez que les noms d'option peuvent varier.

Comment vérifier la version du micrologiciel

1. Éteignez la Soundbar.
2. Appuyez et maintenez enfoncée la touche ⚙️ (Commande sonore) pendant environ 5 secondes sur la télécommande.

3. Chaque version apparaît dans l'ordre suivant sur l'affichage de la Soundbar. (Version de logiciel → HDMI → Tx → Rx)

4. Tx : Module de transmission sans fil dans la Soundbar.

5. Rx : Module de réception sans fil dans le subwoofer.

• AFFICHAGE DE LA VERSION R2

• Arrière R2 non connecté---
• Arrière R2xxx connecté

Procédure de mise à jour

Important : La fonction de mise à jour efface tous les paramètres utilisateur. Nous vous recommandons d'écrire vos paramètres pour pouvoir les rétablir après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du subwoofer.

1. Connectez une clé USB au port USB de votre ordinateur.
   Important: Assurez-vous qu'il n'y a pas de fichiers musicaux sur la clé USB. Cela peut entraîner l'échec de la mise à jour du micrologiciel.
2. Accédez au site (www.samsung.com) → sélectionnez Entrez le numéro de modèle, puis saisissez le modèle de votre Soundbar. Sélectionnez manuels et téléchargements, puis téléchargez le dernier fichier de mise à jour.
3. Sauvegardez le logiciel téléchargé sur une clé USB et sélectionnez «Extraire ici» pour dézipper le fichier.
4. Éteignez la Soundbar et connectez la clé USB contenant la mise à jour logicielle au port USB.
5. Allumez la Soundbar et changez la source sur le mode « USB ». Dans les 3 minutes, « UPGR » s'affiche et la mise à jour commence. Une fois la mise à jour terminée, la Soundbar s'éteint, puis s'allume automatiquement.
6. Appuyez sur le bouton — + (Volume) sur le panneau supérieur pendant 5 secondes.

« INIT » → « OK » s'affiche à l'écran, puis la Soundbar s'éteint. La mise à jour est terminée.

- Ce produit est équipé de la fonction DUAL BOOT. Si la mise à jour du micrologiciel échoue, vous pouvez exécuter à nouveau la mise à jour.

1. Restaurez vos paramètres sur la Soundbar.

Si UPDATE ne s'affiche pas

1. Éteignez la Soundbar, déconnectez et ensuite reconnectez le périphérique de stockage qui contient le fichier de mise à jour au port USB de la Soundbar.
2. Débranchez le cordon d'alimentation de la Soundbar, rebranchez-le, puis allumez la Soundbar.

REMARQUES

• La mise à jour du micrologiciel peut ne pas se faire correctement si les fichiers audio reconnus par la Soundbar sont stockés dans le périphérique de stockage.
• N'éteignez pas l'appareil et ne retirez pas le périphérique USB lorsque les mises à jour sont en train d'être appliquées. L'unité principale s'éteindra automatiquement après avoir terminé la mise à jour du micrologiciel.
• Une fois la mise à jour terminée, il se peut que la configuration de l'utilisateur soit réinitialisée dans la Soundbar. Nous vous recommandons donc de noter vos paramètres pour pouvoir les rétablir après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du subwoofer.

Si la connexion au subwoofer n'est pas rétablie automatiquement après la mise à jour, reportez-vous à la page 16.

Si la mise à jour du logiciel échoue, contrôlez si la clé USB est défectueuse.

- Les utilisateurs de Mac OS doivent utiliser MS-DOS (FAT) comme format USB.

- L'exécution de la mise à jour via USB peut ne pas être possible en fonction du fabricant du périphérique de stockage.

13 DÉPANNAGE

Avant de contacter l'assistance, veuillez lire ce qui suit.

La Soundbar ne s'allume pas.

→Vérifiez que le cordon d'alimentation de la Soundbar est correctement inséré dans la prise.

La Soundbar fonctionne par intermittence.

→Retirez le cordon d'alimentation, puis insérez-le à nouveau.
→Mettez l'appareil externe hors tension, puis sous tension, et réessayez.
→En l'absence de signal, la Soundbar s'éteint automatiquement après un certain temps. Activez l'alimentation. (Voir page 7.)

Si la télécommande ne fonctionne pas.

→Pointez la télécommande directement vers la Soundbar.
→Remplacez les piles de la télécommande par des piles neuves.

La Soundbar n'émet aucun son.

→Le volume de la Soundbar est trop bas ou a été mis en sourdine. Réglez le volume.
→Si un appareil externe (STB, appareil Bluetooth, appareil mobile, etc.) est connecté, réglez le volume de l'appareil externe.
→ Sélectionnez la Soundbar comme sortie du son du téléviseur. (Téléviseur Samsung : Accueil (☐) → Menu → Paramètres (☒) → Tous les paramètres (☒ → Son → Sortie son → Sélectionnez la Soundbar)
→Il y a peut-être du jeu dans le branchement du câble sur la Soundbar. Débranchez le câble et connectez-le de nouveau.
→Débranchez complètement le cordon d'alimentation, reconnectez-le, puis allumez l'alimentation.
→Initialisez l'appareil et réessayez. (Voir page 34.)

Le caisson de basse n'émet aucun son.

→Vérifiez si le voyant LED situé à l'arrière du subwoofer est allumé en bleu. Reconnectez la Soundbar et le subwoofer si le voyant clignote en bleu ou devient rouge. (Voir page 17.)
→Vous pouvez rencontrer un problème s'il y a un obstacle entre la Soundbar et le subwoofer. Déplacez les appareils vers une zone sans obstacle.
→Les signaux de fréquence radio envoyés par d'autres appareils à proximité peuvent interrompre la connexion. Gardez l'enceinte éloignée de ces appareils.
→Débranchez puis reconnectez la fiche d'alimentation.

Le volume du subwoofer est trop faible.

→Le volume original du contenu que vous écoutez peut être faible. Essayez de régler le niveau du subwoofer. (Voir page 12.)
→Rapprochez l'enceinte subwoofer de vous.

La Soundbar n'apparaît pas dans la liste des appareils Bluetooth du téléviseur.

→Débranchez totalement le cordon d'alimentation de la Soundbar, rebranchez-le, puis relancez une recherche. (Voir page 22.)
→Connectez le téléviseur et la Soundbar avec un câble optique, puis sélectionnez le mode « D.IN » en appuyant sur le bouton
(Source) en haut de la Soundbar. Testez si la sortie audio fonctionne normalement et relancez une recherche. (Voir page 22.)

Si le téléviseur n'est pas connecté via HDMI TO TV (ARC).

→Vérifiez si le câble HDMI est correctement connecté à la borne ARC. (Voir page 19.)
→ La connexion peut être rendue impossible par l'appareil externe connecté (décodeur, console de jeu, etc.). Connectez directement la Soundbar.
→ Il est possible que HDMI-CEC ne soit pas activé sur le téléviseur. Activez CEC sur le menu TV.
(Téléviseur Samsung : Accueil (n) → Menu → Paramètres (☀️) → Tous les paramètres (☀️) →
Connexion → Gestionnaire de périphériques externes → Anynet+ (HDMI-CEC) ALLUMÉ)

Il n'y a aucun son lors de la connexion au téléviseur en mode HDMI TO TV (ARC).

→Votre appareil est incapable de lire le signal d'entrée. Changez la sortie audio du téléviseur sur PCM ou AUTO.
(Pour un téléviseur Samsung : Accueil (
→ Menu → Paramètres ( Ⓞ → Tous les
paramètres ( ⚙→ Son → Paramètres
expert → Format de sortie audio numérique)

La Soundbar ne se connecte pas via Bluetooth.

→Lors de la connexion d'un nouvel appareil, passez en mode « BT PAIRING » pour établir la connexion. (Appuyez sur le bouton ✝ PAIR de la télécommande ou le bouton - (Source) sur le dessus de la Soundbar pendant au moins 5 secondes.)
→ Si la Soundbar est connectée à un autre appareil, déconnectez d'abord cet appareil pour changer d'appareil.
→ Supprimez la liste des enceintes Bluetooth sur l'appareil à connecter, puis reconnectez-le. (Téléviseur Samsung : Accueil ( ⓗ → Menu → Paramètres ( ⚙ → Tous les paramètres ( ) ⚙ → Son → Sortie son → Liste des haut-parleurs Bluetooth)
→La connexion automatique au téléviseur peut être désactivée. Lorsque la Soundbar est sur « BT READY », appuyez et maintenez enfoncée la touche Gauche sur la télécommande de la Soundbar pendant 5 secondes pour sélectionner ON-TV
CONNECT. Si vous voyez OFF-TV CONNECT, appuyez et maintenez enfoncée de nouveau la touche Gauche pendant 5 secondes pour changer la sélection.
→Débranchez puis reconnectez la fiche d'alimentation, et réessayez.
→Initialisez l'appareil et réessayez. (Voir page 34.)

Le son se coupe lors d'une connexion via Bluetooth.

→Si votre appareil connecté via Bluetooth se situe à une distance trop importante de la Soundbar, il est possible que le son soit coupé. Rapprochez l'appareil de la Soundbar.
→Si une partie du corps entre en contact avec l'émetteur Bluetooth ou que le produit est installé sur un meuble en métal, il est possible que le son émis soit coupé. Vérifiez l'environnement d'installation et les conditions d'utilisation.

La multiconnexion Bluetooth ne fonctionne pas.

→Lorsque le téléviseur est connecté à la Soundbar, la multiconnexion Bluetooth peut ne pas fonctionner. Déconnectez la Soundbar du téléviseur et réessayez.
→Vérifiez que le paramètre de multiconnexion Bluetooth est activé. (Reportez-vous à la section « La Soundbar ne se connecte pas via Bluetooth. »).
→Déconnectez l'appareil en cours de lecture, appariez-le avec l'appareil que vous souhaitez connecter, puis reconnectez l'appareil précédent.
→Si le son est inaudible même après avoir établi correctement la connexion, reportez-vous à la section « Le son se coupe lors d'une connexion via Bluetooth. ».

La Soundbar ne s'allume pas automatiquement avec le téléviseur.

→Éteindre la Soundbar alors que vous regardez le téléviseur entraîne la désactivation de la synchronisation de l'alimentation du téléviseur et de la Soundbar. Commencez par éteindre le téléviseur.

14 LICENCE

Dolby

AUDIO

Les logiciels open source utilisés dans ce produit figurent à l'adresse

(http://opensource.samsung.com).

16 REMARQUE IMPORTANTE À PROPOS DU SERVICE

Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel.

17 SPÉCIFICATIONS ET GUIDE

Spécifications

Nom du modèle HW-B650D
USB 5V/0,5A
Poids 2,0 kg
Dimensions (L x H x P) 860,0 x 59,4 x 75,0 mm
Plage de températures en fonctionnement +10°C à +40°C
Plage d'humidité en fonctionnement 10 % à 80 %, sans condensation
Plage de température de stockage -20°C à +45°C
Plage d'humidité de stockage 5 % à 95 %, sans condensation
AMPLIFICATEURPuissance de sortie nominale	40Wx3, 6 ohm
Formats de lecture pris en charge	LPCM 2ch, Dolby AudioTM (prise en charge de Dolby® Digital), DTS, DTS Virtual:X
Nom du caisson de basse PS-WD75B
Poids 5,0 kg
Dimensions (L x H x P) 184,0 x 343,0 x 295,0 mm
AMPLIFICATEURPuissance de sortie nominale	250W

REMARQUES

• Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.
• Le poids et les dimensions sont approximatifs.

INFORMAÇÕES DE SEGURANÇA
