Caractéristiques techniques	Cuisinière à gaz avec 6 foyers, four à convection, commandes électroniques
Dimensions	Largeur : 60 cm, Profondeur : 60 cm, Hauteur : 85 cm
Capacité du four	70 litres
Type de cuisson	Convection, grill, cuisson traditionnelle
Utilisation	Idéale pour la cuisson de plats variés, facile à utiliser avec des commandes intuitives
Entretien	Nettoyage facile grâce à la surface en inox, grilles amovibles
Consommation énergétique	Classe énergétique A
Sécurité	Électrovanne de sécurité, protection contre les surchauffes
Accessoires inclus	Grille de four, plat à rôtir
Garantie	2 ans

FOIRE AUX QUESTIONS - 1PIDGP6N BARAZZA

Comment allumer la cuisinière BARAZZA 1PIDGP6N ?

Pour allumer la cuisinière, tournez le bouton de commande correspondant à la zone de cuisson souhaitée dans le sens des aiguilles d'une montre jusqu'à la position d'allumage, puis maintenez le bouton enfoncé pendant quelques secondes.

Comment régler la température de cuisson ?

Pour régler la température, tournez le bouton de commande de la zone de cuisson vers le niveau de chaleur désiré. Les niveaux sont généralement marqués sur le panneau de commande.

Que faire si la cuisinière ne s'allume pas ?

Vérifiez que la cuisinière est correctement branchée à une prise électrique, que le disjoncteur n'est pas déclenché, et que le gaz est bien ouvert si vous utilisez une cuisinière à gaz.

Comment nettoyer la surface de la cuisinière ?

Utilisez un chiffon doux et un nettoyant non abrasif pour nettoyer la surface. Évitez les produits chimiques agressifs qui pourraient endommager le fini.

La cuisinière fait un bruit étrange, que faire ?

Un bruit inhabituel peut être dû à une pièce desserrée ou à une obstruction. Vérifiez que toutes les pièces sont correctement installées et en bon état. Si le problème persiste, contactez le service client.

Comment savoir si une zone de cuisson est chaude ?

La plupart des zones de cuisson sont équipées d'un indicateur de chaleur résiduelle qui s'allume lorsqu'elles sont chaudes. Ne touchez jamais la surface avant que l'indicateur ne s'éteigne.

Puis-je utiliser des casseroles en fonte sur la cuisinière BARAZZA 1PIDGP6N ?

Oui, vous pouvez utiliser des casseroles en fonte, mais assurez-vous qu'elles sont compatibles avec les zones de cuisson de votre cuisinière.

Comment réinitialiser la cuisinière ?

Pour réinitialiser la cuisinière, débranchez-la pendant quelques minutes, puis rebranchez-la. Cela peut résoudre certains problèmes mineurs.

Où trouver le manuel d'utilisation de la cuisinière ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel de BARAZZA en entrant le modèle de votre cuisinière.

Que faire si une zone de cuisson ne chauffe pas ?

Vérifiez que la zone de cuisson est correctement sélectionnée et que la casserole est compatible. Si le problème persiste, il peut y avoir un problème technique nécessitant l'intervention d'un professionnel.

MODE D'EMPLOI 1PIDGP6N BARAZZA

• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances s’ils ont reçu une supervision ou des instructions concernant l’utilisation de l’appareil en toute sécurité et comprennent le dangers encourus.

• Les enfants ne doivent pas jouer avec l’appareil.

• Le nettoyage et l’entretien par l’utilisateur ne doivent pas être e󰀨ectués par des enfants sans surveillance.

• Les travaux d’installation, de réparation et d’entretien ne doivent être e󰀨ectués que par un technicien de service agréé. Le travail e󰀨ectué par des personnes non qualiées peut être dangereux pour l’utilisateur.

• RISQUE DE CHOC ELECTRIQUE! Si la table de cuisson est défectueuse ou ébréchée, ssurée ou cassée de quelque manière que ce soit, éteignez-la immédiatement et ne continuez pas à l’utiliser. Débranchez-le de l’alimentation électrique.

• AVERTISSEMENT : Si la surface est ssurée, éteignez l’appareil pour éviter la possibilité de choc, pour les surfaces de cuisson en vitrocéramique ou matériau similaire qui protègent les parties TABLE VETROCERAMIQUE Notice d’utilisation Lisez attentivement ce manuel d’utilisation et d’entretien, où sont fournies des informations importantes sur la sécurité d’installation, d’utilisation et d’entretien. Conservez ce manuel pour référence ultérieure. Toute opération d’installation (branchements électriques) doit être e󰀨ectuée par du personnel spécialisé, dans le respect de toutes les normes et réglementations en vigueur.

CONSIGNES POUR LA SÉCURITÉ

Utilisez la table de cuisson uniquement dans des situations de type domestique pour la préparation et le réchau󰀨ement des aliments. Tout autre type d’utilisation est interdit.

• Cet appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou manque d’expérience et de connaissances, à moins qu’ils n’aient reçu une surveillance ou des instructions concernant l’utilisation de l’appareil par une personne responsable de leur sécurité.

• Les enfants de moins de 8 ans doivent être tenus à l’écart de la table de cuisson à moins qu’ils ne soient sous surveillance constante.

• AVERTISSEMENT : L’appareil et ses parties accessibles deviennent chauds pendant l’utilisation. Des précautions doivent être prises pour éviter de toucher les éléments chau󰀨ants.

• AVERTISSEMENT : La cuisson sans surveillance sur une table de cuisson avec de la graisse ou de l’huile peut être dangereuse et provoquer un incendie. N’essayez JAMAIS d’éteindre un feu avec de l’eau, mais éteignez l’appareil puis couvrez la amme, par ex. avec un couvercle ou une couverture anti- feu.

• AVERTISSEMENT : La table de cuisson est chaude pendant l’utilisation et elle le reste pendant un certain temps après avoir été éteinte. Le risque de brûlure subsiste jusqu’à ce que les voyants de chaleur résiduelle se soient éteints.

• AVERTISSEMENT : N’utilisez que des grilles de protection conçues par le fabricant de l’appareil de cuisson ou indiquées par le fabricant de l’appareil dans les instructions d’utilisation comme appropriées ou des grilles de protection incorporées dans l’appareil. L’utilisation de protections inappropriées peut provoquer des accidents.

• ATTENTION : Le processus de cuisson doit être supervisé. Un processus de cuisson à court terme doit être surveillé en permanence.

• DANGER D’INCENDIE : Ne stockez pas d’objets sur les surfaces de cuisson ! Les objets métalliques tels que les couteaux, les fourchettes, les cuillères et les couvercles ne doivent pas être placés sur la surface de la table de cuisson car ils peuvent devenir chauds.

• Éteignez toujours les zones de cuisson après utilisation!

• L’appareil n’est pas destiné à être utilisé au moyen d’une minuterie externe ou d’un système de télécommande séparé. Cela ne s’applique pas en cas d’arrêt du fonctionnement au moyen des dispositifs couverts par la norme EN 50615.

• Le nettoyeur à vapeur ne peut pas être utilisé. La marque du fabricant et le type de modèle se trouvent dans la partie inférieure de l’appareil, visibles après l’ouverture des portes ou des tiroirs. INSTRUCTIONS POUR L’INSTALLATION Les instructions suivantes s’adressent à un installateur spécialisé et servent de guide pour l’installation, le réglage et l’entretien en conformité avec les lois et les normes en vigueur. Si un four encastrable ou n’importe quel autre appareil produisant de la chaleur doit être directement monté sous la surface de cuisson en vitrocéramique, IL

CONVENABLEMENT ISOLÉS, de manière à ce que la chaleur produite par le four, mesurée sur le côté droit du fond de la surface de cuisson, ne dépasse pas 60°C.40 Le manque de respect de cette précaution pourrait déterminer le fonctionnement erroné du système TOUCH CONTROL. POSITIONNEMENT Cet appareil électroménager est réalisé pour être encastré dans un plan de travail, comme l’indique la (Fig.1). Appliquer le matériel collant (Fig.4) tout le long du périmètre (dimensions de la coupe Fig.1). Bloquer l’appareil électroménager sur le plan de travail au moyen des 4 appuis, compte tenu de l’épaisseur du plan de travail (Fig.2). Si la partie inférieure de l’appareil, après l’installation, est accessible du côté inférieur du meuble, il faut monter un panneau de séparation en veillant de respecter les distances indiquées (Fig.3); ceci n’est pas nécessaire si l’installation se fait au-dessous d’ un four. VENTILATION La distance entre les meubles de cette appareil et de cuisine intégrée ou les équipements de cuisson doit garantir la ventilation su󰀩sante d’air. Ne pas employer le plan de cuisson si dans le four est dans le cours le processus de pyrolyse. CÂBLAGE ÉLECTRIQUE (Fig.5). Avant d’e󰀨ectuer le câblage électrique, s’assurer que : - les caractéristiques du réseau électrique soient conformes aux indications de la plaquette d’identication appliquée sur la partie inférieure du plan de travail ; - le réseau soit doté d’une mise à terre e󰀩cace conforme aux normes et aux dispositions de la loi en vigueur. La mise à terre est obligatoire aux termes de la loi. Au cas où l’appareil électroménager ne serait pas doté d’un câble et/ou d’une che relative, utiliser du matériel apte pour l’absorption indiquée sur la plaquette d’identication et pour la température de fonctionnement. Si on souhaite un branchement direct à la ligne électrique, il est nécessaire d’interposer un interrupteur omnipolaire, ayant un orice minimum de 3 mm entre les contacts, s’adaptant à la charge gurant sur la plaquette et conforme aux normes en vigueur (le conducteur de terre jaune/vert ne doit pas être coupé par le commutateur). Une fois l’installation de l‘appareil est terminée, on doit pouvoir arriver aisément à l’interrupteur omnipolaire.

UTILISATION ET ENTRETIEN

La caractéristique fondamentale du système à induction est le transfert direct de l’énergie de chau󰀨e du générateur au récipient de cuisson. Avantages: - Le transfert d’énergie a lieu uniquement lorsque le récipient est placé sur la zone de cuisson. - La chaleur est générée uniquement sur le fond du récipient et transmise directement aux aliments à cuire. - Temps de chau󰀨e réduits et faible consommation d’énergie au début de la cuisson, entraînent une épargne globale d’énergie. - La surface en vitrocéramique reste froide. La chaleur ressentie sur le plan de cuisson est celle émanant du fond du récipient.

RECIPIENTS POUR LA CUISSON

L’utilisation de récipients appropriés est un facteur essentiel pour la cuisson à induction. Vérier que les casseroles soient adaptées à un système à induction. Les récipients doivent contenir du fer. Vérier que le matériau de la casserole est magnétique avec un simple aimant. (Fig.6). Des récipients à fond plat sont conseillés (Fig.7A). Ne pas utiliser de récipients à base rugueuse pour éviter de gri󰀨er la surface thermique du plan de cuisson. De cette manière, l’énergie peut être utilisée de façon optimale. Enn, un facteur important pour la cuisson à induction est le dimensionnement de la casserole par rapport à la plaque utilisée (Fig.7B). Les zones de cuisson permettent l’utilisation de récipients de di󰀨érents diamètres. Il est de toute façon préférable d’utiliser la zone de cuisson adaptée au diamètre de la casserole que l’on souhaite utiliser.41 DIAMETRE ZONE DE CUISSON DIAMETRE MINI- MUM CASSEROLE Ø 145 mm 80 mm Ø 210 mm 130 mm UTILISATION (Fig.8)

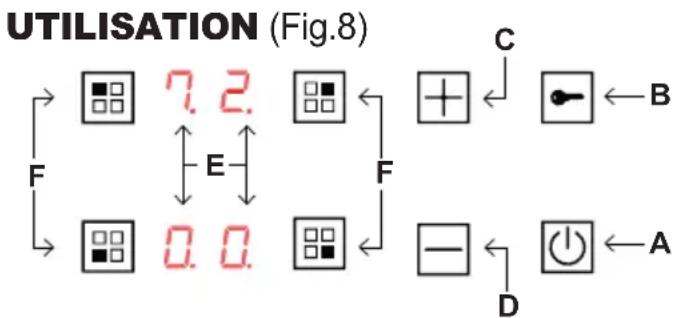

A - Touche ON/OFF > allume et/ou éteint l’appareil B - Clé > active et désactive la fonction Bloc des commandes / Sécurité enfants C - Touche + > augmente la puissance de la plaque D - Touche - > réduit la puissance de la plaque E - A󰀩cheur zone > montre les valeurs congurées dans la zone de cuisson F - Zone de cuisson > active la zone de cuisson souhaitée A) Pour congurer un niveau de puissance di󰀨érent supérieur à 2800W :

1. Eteindre le plan de cuisson et le

débrancher du réseau électrique.

2. Rebrancher le plan de cuisson. Appuyer

sur la touche pour désactiver l’éventuel blocage des commandes.

3. Appuyer simultanément sur les touches de

sélection des zones de cuisson 2 et 4 (voir gure ci-dessous). Un signal sonore sera émis et les deux écrans supérieurs a󰀩cheront le niveau de puissance maximum actuellement conguré sur le plan de cuisson.

4. Sélectionner le niveau de puissance

souhaité à l’aide des touches e . Les niveaux de puissance disponibles sont 2800W, 3500W, 6000W et 7200W.

5. Pour conrmer la sélection, appuyer

simultanément sur les touches des zones de cuisson 2 et 4. Cette opération doit être exécutée dans les 60 secondes, autrement les congurations seront annulées. B) Pour congurer un niveau de puissance di󰀨érent inférieur à 2800W :

1. Eteindre le plan de cuisson et le

débrancher du réseau électrique.

2. Rebrancher le plan de cuisson. Appuyer

sur la touche pour désactiver l’éventuel blocage des commandes.

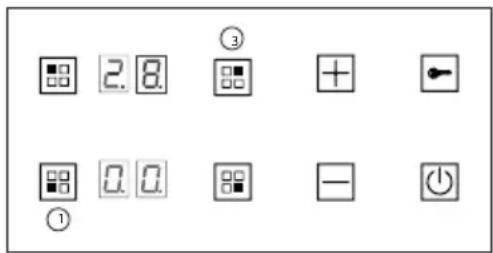

3. Appuyer simultanément sur les touches

de sélection des zones de cuisson 1 et 3 (voir gure ci-dessous). Un signal sonore sera émis et les deux écrans supérieurs a󰀩cheront le niveau de puissance minimum actuellement conguré sur le plan de cuisson.

4. Sélectionner le niveau de puissance

souhaité à l’aide des touches e . Les niveaux de puissance disponibles sont 1000W, 1600W, 2200W et 2800W.

5. Pour conrmer la sélection, appuyer

simultanément sur les touches des zones de cuisson 1 et 3. Cette opération doit être exécutée dans les 60 secondes, autrement les congurations seront annulées.

Appuyer sur la touche pour allumer le plan de cuisson. Tous les a󰀩chages B relatifs aux zones de cuisson s’allumeront en position standby . L’unité de contrôle restera active pendant 10 secondes. Si pendant ce laps de temps aucune zone de cuisson n’est sélectionnée, le plan de cuisson s’éteindra automatiquement.

ALLUMAGE DES ZONES DE

CUISSON Pour sélectionner la zone de cuisson souhaitée, enfoncer la touche correspondante et endéans les 10 secondes, enfoncer la touche ou pour en régler la puissance. La puissance de chaque zone de cuisson peut être réglée sur 9 positions di󰀨érentes, du niveau 1 (minimum) au niveau 9 (maximum), qui seront visualisées sur le display lumineux par un numéro de “1 à 9”.

GESTION DE LA PUISSANCE

Au premier allumage, le niveau de puissance maximum prédéni conguré sur le plan de cuisson est de 2800W. Ce niveau de puissance peut être réduit à 1000W, 1600W ou 2200W par l’utilisateur, ou augmenté à 3500W, 6000W, 7200W. Chaque fois que l’utilisateur tente d’augmenter la puissance sur une zone de cuisson, la puissance totale utilisée à ce moment-là sera calculée. Il est possible d’augmenter la puissance de la zone de cuisson uniquement quand la puissance totale utilisée sur le plan ne dépasse pas le niveau de puissance maximum prédéni. Dans le cas contraire, il ne sera pas possible d’augmenter la puissance de la zone de cuisson ; un signal sonore sera émis et l’écran a󰀩chera la lettre ‘r’ pendant environ 3 secondes. La puissance de chaque zone de cuisson est illustrée à la Fig. A (page 2). Vous trouverez ci-dessous le tableau des combinaisons possibles de puissance de la zone de cuisson, en fonction du niveau de puissance maximum prédéni de la table de cuisson (1000W, 1600W, 2200W, 2800W, 3500W, 6000W, 7200W):43 À partir de ce tableau, il est possible de savoir à quels niveaux de puissance régler chaque zone de cuisson de la table de cuisson, en fonction de la puissance maximale de la table de cuisson choisie. Par exemple, si j’établis que la table de cuisson doit avoir un niveau de puissance maximum de 1000W, je sais que je peux régler les deux grandes zones (Ø 210) et une zone plus petite (Ø 145) à un niveau de puissance maximum de 3, tandis que le une autre petite surface (Ø 145) peut atteindre le niveau de puissance 2.

BOOST Cette fonction réduit ultérieurement le temps de cuisson d’une zone déterminée en amenant la température à la puissance maximum pendant un intervalle de temps de 10 minutes. Une fois cet intervalle écoulé, la puissance de la zone de cuisson retourne automatiquement au niveau 9. L’utilisation de cette fonction est indiquée pour le réchau󰀨ement très rapide de grandes quantités de liquides (ex. l’eau pour la cuisson des pâtes) ou d’aliments. Pour activer cette fonction, sélectionner la zone de cuisson et appuyer sur la touche jusqu’au niveau

9. Appuyer de nouveau sur la touche . Un

signal sonore sera émis et le symbole sera visualisé sur l’a󰀩cheur E relatif à la zone. CHALEUR RESIDUELLE Si, après avoir été éteinte, une zone de cuisson est encore à une température élevée (plus de 50º), l’a󰀩chage correspondant à cette zone montre le symbole (chaleur résiduelle). L’indication ne disparaît que quand il n’y a plus aucun risque de brûlure. IDENTIFICATION CASSEROLES Si un des a󰀩chage d’une zone de cuisson devait montrer le symbole , cela signie que:

1) le récipient utilisé n’est pas adéquat à la

cuisson à induction.

2) la casserole utilisée a un diamètre inférieur

à celui admis pour l’appareil.

3) il n’y a aucune casserole sur la plaque.

MINUTERIE / TIMER Le minuteur peut être réglé pour éteindre automatiquement un foyer après un temps prédéterminé (de à minutes). Sélectionnez une zone de cuisson par l’une des touches F et réglez la puissance par les touches C et D. Pour activer le minuteur appuyez de nouveau la touche F. Vous entendrez un signal sonore et le symbole ‘‘t’’ apparaît dans l’a󰀩chage de la zone sélectionnée. Réglez le temps de cuisson souhaité par les touches C et D. Si la zone de cuisson sélectionnée est dans la partie inférieure du plan le temp de le minuter sera a󰀩ché sur l’a󰀩cheur de la zone de cuisson dans la partie supérieure du plan et vice versa. Appuyez de nouveau la touche B pour conrmer le temp de cuisson. Une fois écoulé le temps programmé, le foyer s’éteint automatiquement et émet un signal sonore. Pour désactiver le minuteur, appuyez sur la touche F du foyer correspondant et sélectionnez la valeur par la touche D.

BLOCAGE DE COMMANDES

On peut bloquer les commandes pour éviter le risque de modications non voulues aux réglages de la table (enfants, opérations de nettoyage, etc,) En appuyant la touche , les commandes se bloquent et le voyant correspondant s’allume. Pour débloquer les commandes et récupérer le contrôle sur les réglages, (ex. interrompre la cuisson), il faut enfoncer la touche . Il est cependant toujours possible d’éteindre le plan de cuisson même avec les commandes bloquées. Dans ce cas, le blocage des commandes restera en fonction au rallumage du plan.

ETEINDRE LES ZONES DE CUISSON

Pour éteindre une zone de cuisson, enfoncer la touche pour sélectionner la zone de cuisson, appuyer en même temps les touches44

et , ou appuyer la touche jusquà la position .

ETEINDRE LE PLAN DE CUISSON

Pour éteindre complètement le plan de cuisson, appuyer la touche

L’appareil est doté d’un système de sécurité qui éteint automatiquement l’appareil au moment où expire le temps limite d’allumage à une puissance donnée selon le tableau suivant.

Éliminer tous résidus de nourriture éventuels ainsi que les gouttes de graisse de la surface de cuisson à l’aide du racloir spécial fourni sur demande (Fig.9). Nettoyer le mieux possible la surface chau󰀨ée avec des produits appropriés et un chi󰀨on papier, ensuite rincer avec de l’eau et essuyer avec un chi󰀨on bien propre. Au moyen du racloir (en option) éliminer immédiatement de la surface de cuisson chau󰀨ée les fragments de feuilles d’aluminium et de matière plastique qui ont fondu par mégarde ou les résidus de sucre ou d’aliment ayant un contenu de sucre élevé. N’utiliser en aucun cas des éponges abrasives ou des détergents chimiques irritants tels que spray pour four ou dégraisseurs.

La Directive Européenne 2002/96/ EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément an d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la “poubelle barrée” est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.

ON DÉCLINE TOUTE RESPONSABILITÉ

POUR LES ÉVENTUELS DÉGÂTS

Informations relatives aux tables de cuisson électriques domestiques selon règlement (UE) N°66/2014 Identification du modèle Type de table de cuisson encastré Nombre de foyers et/ou zones de cuisson

(EC ) Consommation d'énergie par foyer ou zone de cuisson par kg (EC cuisson électrique

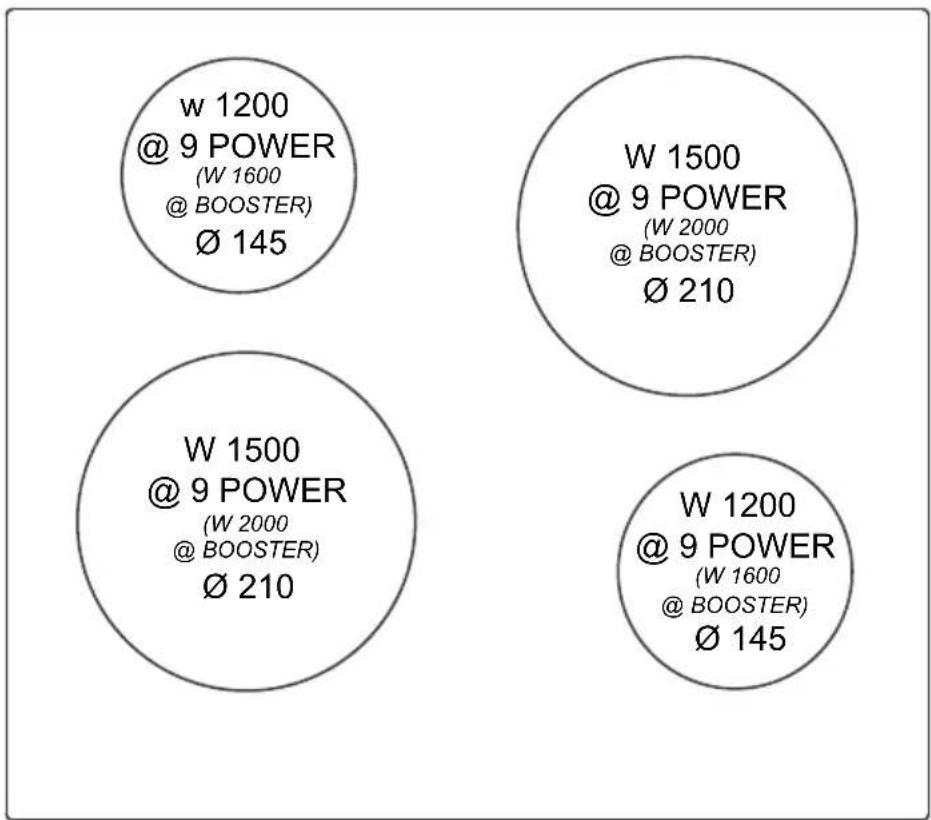

Technique de chauffe Foyers et zones induction, foyers vitrocéramiques. Pour les foyers en forme de cercle : diamètre de la surface/ du foyer utile Pour les foyers/zones qui ne sont pas en forme de cercle: longueur et largeur de la surface/ du foyer utile L/W Consommation d'énergie de la table de cuisson par kg plaque électrique 1PIDGP6N 1PIDGP6B46
