LNE45DDB - Caméra de surveillance Lorex - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance
Marque	Lorex
Modèle	LNE45DDB
Résolution	HD 1080p (estimation)
Vision nocturne	Oui, avec filtre coupe-IR mécanique et LED IR
Angle de vue	Grand angle (non spécifié, estimation 90°-110°)
Alimentation	PoE (802.3af) ou 12 V CC (adaptateur non inclus)
Connectivité	Ethernet RJ45 (PoE), support ePoE jusqu'à 600 m
Audio	Microphone intégré
Stockage	Fente pour carte MicroSD (jusqu'à 128 Go, estimation)
Détection de mouvement	Oui, avec détection de personnes et véhicules (Smart Motion Plus)
Résistance aux intempéries	Capuchon résistant, installation couverte recommandée
Matériau du boîtier	Plastique robuste (estimation)
Dimensions	Environ 70 x 70 x 120 mm (estimation)
Poids	Environ 300 g (estimation)
Température de fonctionnement	Non spécifiée, usage intérieur/extérieur couvert
Installation	Montage mural avec support inclus, gabarit fourni
Compatibilité	Enregistreurs Lorex compatibles, commutateurs PoE
Entretien	Nettoyage avec un linge humide, pas de produits abrasifs
Sécurité	Bouton de réinitialisation (10s), ne pas démonter
Accessoires inclus	Support de montage, vis, chevilles, gabarit, capuchon étanche
Garantie	Garantie matérielle limitée (voir site Lorex)

FOIRE AUX QUESTIONS - LNE45DDB Lorex

La caméra LNE45DDB supporte-t-elle la technologie ePoE ?

Oui, la caméra est compatible ePoE. Vous pouvez la connecter à distance jusqu'à 600 mètres (2000 pieds) via un seul câble Ethernet. Le NVR doit également disposer d'un port ePoE.

Puis-je utiliser un commutateur PoE standard avec cette caméra ?

Oui, vous pouvez connecter la caméra à un commutateur PoE (disponible sur lorex.com) pour l'alimenter et transmettre les données vers le NVR.

Comment visionner les images de la caméra sur mon téléphone ?

Utilisez l'application mobile Lorex compatible avec votre NVR. Suivez le guide du NVR pour télécharger l'application et ajouter l'enregistreur à votre compte.

Comment réduire les fausses alertes de mouvement ?

Vous pouvez programmer les notifications ou les mettre en veille dans les paramètres de l'application ou du NVR. Optimisez aussi la détection en affinant les zones de mouvement et en activant la détection de personnes et véhicules.

Comment configurer la détection de personnes et de véhicules ?

Allez dans les paramètres du NVR : Events > Smart Motion Plus ou Person and Vehicle Detection. Activez l'option, dessinez des zones de mouvement et définissez les actions de déclenchement. Consultez le manuel du NVR sur help.lorex.com.

Quel type d'alimentation est nécessaire pour la caméra ?

La caméra fonctionne en PoE (Power over Ethernet) via un câble Ethernet branché sur un NVR ou commutateur PoE. Elle peut aussi utiliser une alimentation 12 V CC régulée (non incluse).Évitez les blocs non régulés qui peuvent endommager l'appareil.

La caméra est-elle étanche ?

Elle est résistante aux intempéries grâce à un capuchon étanche, mais l'immersion est interdite. L'installation sous un avant-toit ou un endroit couvert est recommandée.

Puis-je utiliser une carte MicroSD avec cette caméra ?

Oui, la caméra dispose d'une fente pour carte MicroSD (non incluse) pour le stockage local. Insérez la carte dans la fente située sous le capuchon.

Comment réinitialiser la caméra aux paramètres d'usine ?

Appuyez et maintenez enfoncé le bouton Reset (situé près du connecteur Ethernet) pendant 10 secondes. La caméra redémarrera avec les réglages par défaut.

Quels câbles sont nécessaires pour l'installation ?

Un câble Ethernet est fourni pour le montage en surface. Pour les installations encastrées ou verticales, utilisez un câble de type CMR vendu séparément sur lorex.com.

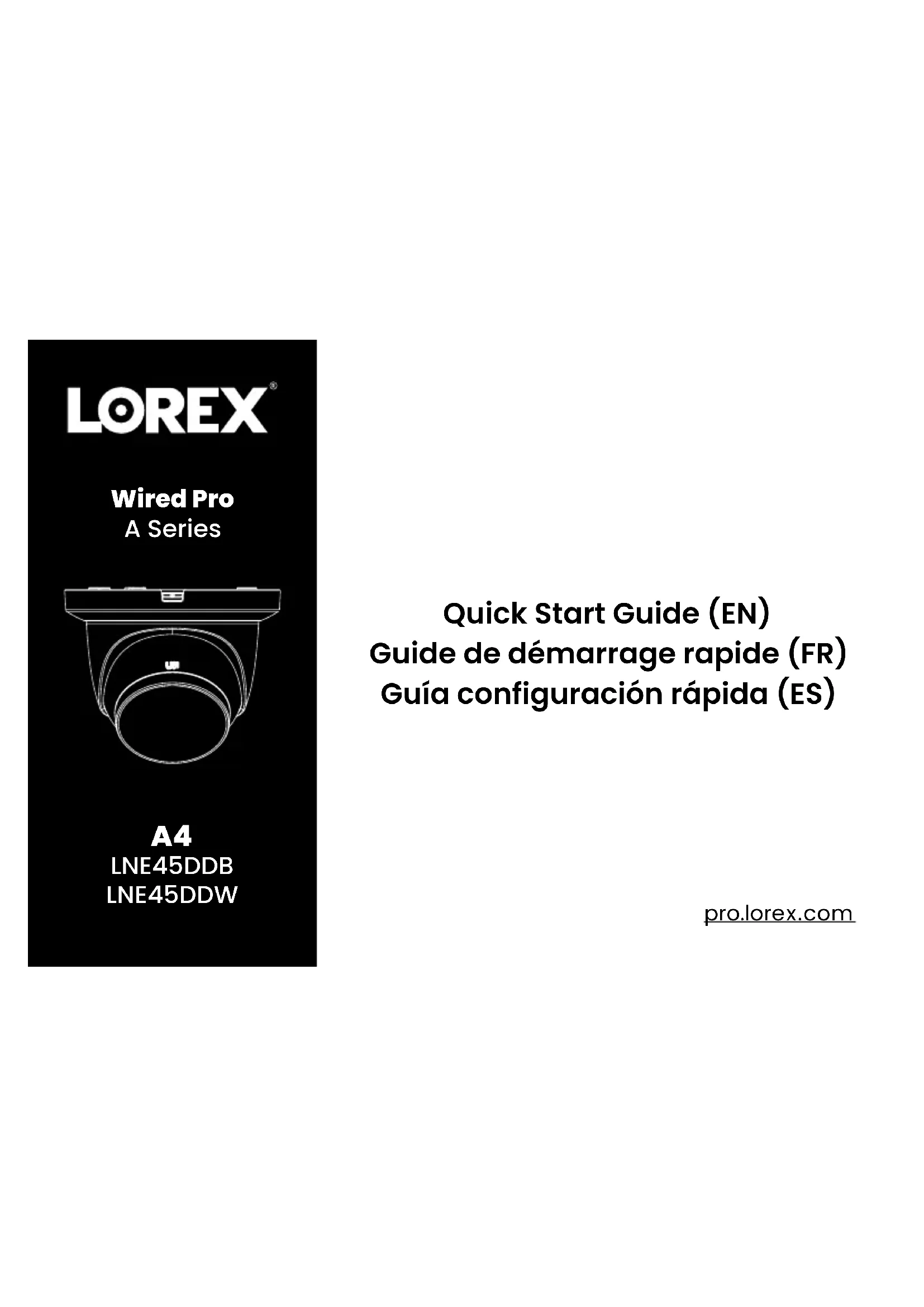

MODE D'EMPLOI LNE45DDB Lorex

FR - Mesures de sécurité

• Veuillez suivre les directives pour assurer une utilisation et une manipulation sécuritaires du produit.
• Utiliser la caméra à la température donnée, aux niveaux d'humidité et de tension mentionnés dans les spécifications de la caméra.

- Ne pas démonter la caméra.

- Ne pas pointer votre caméra vers le soleil ou une source intense de lumière.

- Un nettoyage périodique peut s'avérer nécessaire. Utiliser un linge humide seulement. N'utilisez pas de nettoyants à base de produits chimiques abrasifs.

- Le câble fourni est conçu uniquement pour un montage en surface (Non-UL). Les câbles pour installations encastrées et verticales sont vendus séparément (type CMR). Ces câbles ainsi que d'autres types de câbles sont offerts sur lorex.com.

- Il est recommandé de brancher la caméra au NVR ou à un commutateur PoE externe. Si vous utilisez un bloc d'alimentation CC (non inclus) avec la caméra, une alimentation RÉGULÉE est NÉCESSAIRE pour l'utilisation de cette caméra. L'utilisation d'un bloc d'alimentation non régulé et non conforme peut endommager ce produit et annuler la garantie.

Clauses de non-responsabilité

• Ne pas utiliser la caméra qu'avec des enregistreurs Lorex compatibles. Pour accéder à la liste complète, veuillez consulter : lorex.com/compatibility.
• Ne pas immerger l'appareil dans l'eau. Installation recommandée dans un emplacement couvert.
• Cet appareil comprend un filtre coupe-IR mécanique autonome. Lorsque la caméra passe du mode diurne au mode nocturne, un bruit de clic peut être entendu provenant de la caméra. Ce clic est normal et indique que le filtre de l'appareil photo fonctionne.
• L'enregistrement audio ou du visage sans consentement est illégal dans certaines juridictions. Lorex Corporation décline toute responsabilité concernant l'usage de produits non conformes aux lois locales.

Weather-resistant Cap Capuchon résistant aux intempéries Tapa resistente à la intemperie

Tools Needed / Outils nécessaires / Herramientas necesarias:

- Drill

Perceuse / Taladro

- Screwdriver

Tournevis / Destornillador

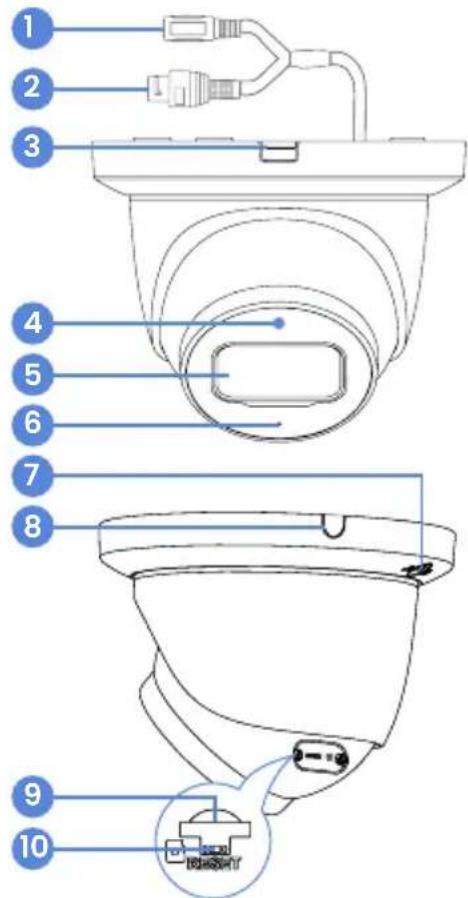

Overview • Aperçu • Descripción general

1. 12V DC Power Connector Connecteur d'alimentation 12 V c.c. Conector eléctrico de 12 V CC
2. Ethernet Connector Connecteur Ethernet Conector Ethernet
3. Release Tab Onglet de libération Pestillo de liberación
4. IR (Infrared) Light Voyant IR (infrarouge) Luz IR (infrarroja)

5. Camera Lens Lentille de la caméra Lente de la cámara

6. Microphone Microphone Micrófono

7. Adjustment Screw Vis de réglage Tornillo de ajuste
8. Cable Notch Encoche du câble Ranura para cables
9. MicroSD Card Slot Fente pour carte MicroSD Ranura para tarjeta MicroSD
10. Reset Button* Bouton de réinitialisation* Botón de reinicio*

*To reset, press and hold for 10 seconds Pour réinitialiser, appuyer et maintenir enfoncé pendant 10 secondes Para reiniciar, mantenga presionado por 10 segundos

Avant l'installation, assurez-vous que la caméra est prête à capturer des images en la connectant au port PoE du NVR à l'aide du câble Ethernet.

FR - Conseils pour l'installation de la caméra

• Réfléchissez à ce que vous voulez surveiller et trouvez la meilleure zone de couverture.
• Placez la caméra à proximité de la zone d'intérêt.
• Évitez de placer la caméra directement devant des obstacles tels que des arbres, des briques, des gouttières ou des surfaces réfléchissantes.
• Installez les caméras où elles seront difficiles à atteindre par les voleurs et les vandales.
• Assurez-vous que la surface de montage peut supporter au moins 1,4 kg (3,18 lb) (3 fois le poids de la caméra).
• La position idéale est à environ 3 mètres (10 pi) au-dessus du sol, avec un angle de 15^ vers le bas.
• Fixez les câbles de manière à ce qu'ils ne puissent être vus ou coupés facilement.

FR - Installation de la caméra

Avertissement! Assurez-vous que la surface de montage peut supporter 1,4 kg (3,18 lb), soit 3 fois le poids de la caméra.

1. Utilisez le gabarit de montage pour marquer et percer les trous pour les vis et le câble de la caméra.
   Remarque : Pour acheminer les câbles le long d'un mur, utilisez l'encoche de la caméra. Retirez la pièce indiquée autour de l'encoche à l'aide d'une pince.
2. Insérez les ancrages pour les surfaces telles que les cloisons sèches, le bois, la brique, la maçonnerie ou le béton.
3. Fixez le support de montage à la surface à l'aide des vis fournies et d'un tournevis. Alignez les étiquettes « FRONT » (devant) sur le support et le modèle.
4. Faites passer le câble de la caméra par l'ouverture de la surface ou l'encoche du câble.
5. Branchez une extrémité du câble Ethernet dans le connecteur Ethernet de la caméra et l'autre extrémité dans le port PoE du NVR.
6. Fixez le capuchon résistant aux intempéries en le tournant sur le connecteur Ethernet de la caméra. S'il est exposé à la pluie, scellez-le avec du silicone ou du ruban adhésif.
7. Fixez la caméra au support en alignant les languettes sur les fentes. Assurez-vous que la languette « PUSH » (pousser) du support dépasse de la fente d'ouverture de la caméra. Faites glisser la caméra vers l'avant jusqu'à ce qu'elle s'enclenche solidement.
   Remarque : Pour retirer la caméra du support, saisissez-le fermement et poussez la languette « PUSH » (pousser).
8. Desserrez la vis de réglage pour positionner la caméra, puis serrez-la fermement.
9. Important! Retirez le film de vinyle de l'objectif de la caméra pour obtenir une vue claire.

La caméra prend-elle en charge la technologie ePoE?

Oui, la caméra est compatible avec la technologie ePoE. Avec ePoE, vous pouvez connecter la caméra à une distance maximale de 600 m (2000 pi) à l'aide d'un seul câble Ethernet, alors que la limite standard est de 100 m (328 pi). Cette technologie permet la transmission de l'alimentation et des données par le même câble. Le NVR auquel elle se connecte doit également être équipé d'un port ePoE, essentiel pour fournir l'alimentation et assurer une communication efficace avec la caméra.

Puis-je utiliser un commutateur PoE pour connecter la caméra au NVR?

Oui, vous pouvez connecter la caméra au NVR en la branchant à un commutateur PoE, disponible sur lorex.com.

Comment puis-je accéder aux images de la caméra à partir de mon téléphone?

Pour visionner les images de la caméra depuis votre téléphone, utilisez l'application NVR compatible. Suivez le guide du NVR pour télécharger l'application et ajouter l'enregistreur à votre compte.

Comment réduire les fausses alertes?

Tout d'abord, gérez les notifications en les programmant ou en mettant les alertes en veilleuse dans les paramètres de l'application ou du NVR. Ensuite, optimisez les performances de la caméra en affinant les paramètres de détection des personnes et des véhicules et en dessinant des zones de mouvement afin de recevoir des alertes uniquement pour les mouvements détectés dans ces zones désignées.

Comment puis-je configurer la détection de personnes et de véhicules?

Allez dans les paramètres du NVR de Events > Smart Motion Plus ou Person and Vehicle Detection. Activez la détection de 'Person and Vehicle' (personnes et de véhicules), dessinez des zones de mouvement pour créer des zones désignées pour la détection et choisissez comment le système réagira aux événements de détection en définissant les options de 'Trigger' (déclenchement). Pour des instructions détaillées, consultez le manuel du NVR sur help.lorex.com et recherchez le numéro de modèle du NVR.
