Type de produit	Caméra de surveillance
Marque	Lorex
Modèle	LNB45ABW
Alimentation	PoE (Power over Ethernet) ou adaptateur secteur 12V CC régulé (non inclus)
Vision nocturne	Oui, avec LED infrarouge (IR) et filtre coupe-IR mécanique
Microphone intégré	Oui
Stockage local	Fente pour carte microSD (carte non incluse)
Connectivité	Ethernet (PoE), compatible ePoE jusqu'à 600 m
Détection de mouvement	Oui, avec détection de personnes et véhicules (Smart Motion Plus)
Résistance aux intempéries	Oui, capuchon résistant aux intempéries inclus
Poids	Environ 0,47 kg
Installation	Montage mural ou au plafond, gabarit de montage fourni
Accessoires inclus	Câble Ethernet, capuchon résistant aux intempéries, vis et chevilles, gabarit de montage
Entretien	Nettoyer avec un linge humide ; ne pas utiliser de nettoyants abrasifs
Sécurité	Ne pas démonter, ne pas immerger, ne pas pointer vers le soleil
Compatibilité	Enregistreurs NVR Lorex compatibles (voir lorex.com/compatibility)
Garantie	Voir politique de garantie matérielle limitée sur lorex.com

FOIRE AUX QUESTIONS - LNB45ABW Lorex

La caméra prend-elle en charge la technologie ePoE ?

Oui, la caméra est compatible avec la technologie ePoE, permettant une connexion jusqu'à 600 m avec un seul câble Ethernet, à condition que le NVR soit également équipé d'un port ePoE.

Puis-je utiliser un commutateur PoE pour connecter la caméra au NVR ?

Oui, vous pouvez connecter la caméra au NVR via un commutateur PoE, disponible sur lorex.com.

Comment accéder aux images de la caméra depuis mon téléphone ?

Utilisez l'application NVR compatible. Suivez le guide du NVR pour télécharger l'application et ajouter l'enregistreur à votre compte.

Comment réduire les fausses alertes ?

Gérez les notifications en les programmant ou en mettant les alertes en veilleuse dans les paramètres. Optimisez la détection de personnes et véhicules et définissez des zones de mouvement pour ne recevoir des alertes que dans les zones désignées.

Comment configurer la détection de personnes et de véhicules ?

Dans les paramètres du NVR, allez dans Events > Smart Motion Plus ou Person and Vehicle Detection. Activez la détection, dessinez des zones de mouvement et choisissez les options de déclenchement.

Comment réinitialiser la caméra ?

Appuyez et maintenez enfoncé le bouton de réinitialisation pendant 10 secondes. Le bouton se trouve sur le côté de la caméra.

Quelle est la portée de vision nocturne ?

La portée typique est d'environ 30 mètres, mais elle peut varier selon les conditions environnementales.

Puis-je utiliser une alimentation 12V au lieu du PoE ?

Oui, mais vous devez utiliser un bloc d'alimentation régulé (non inclus). L'utilisation d'un bloc non régulé peut endommager la caméra et annuler la garantie.

Comment nettoyer la caméra ?

Utilisez un linge humide pour nettoyer l'objectif et le boîtier. N'utilisez pas de nettoyants à base de produits chimiques abrasifs.

Que faire si la caméra ne s'allume pas ?

Vérifiez d'abord la connexion Ethernet et assurez-vous que le port PoE du NVR ou du commutateur est actif. Si vous utilisez une alimentation 12V, vérifiez qu'elle est régulée et branchée correctement.

MODE D'EMPLOI LNB45ABW Lorex

A4 LNB45ABB LNB45ABW

FR - Mesures de sécurité

• Veuillez suivre les directives pour assurer une utilisation et une manipulation sécuritaires du produit.
• Utiliser la caméra à la température donnée, aux niveaux d'humidité et de tension mentionnés dans les spécifications de la caméra.

- Ne pas démonter la caméra.

- Ne pas pointer votre caméra vers le soleil ou une source intense de lumière.

- Un nettoyage périodique peut s'avérer nécessaire. Utiliser un linge humide seulement. N'utilisez pas de nettoyants à base de produits chimiques abrasifs.

- Le câble fourni est conçu uniquement pour un montage en surface (Non-UL). Les câbles pour installations encastrées et verticales sont vendus séparément (type CMR). Ces câbles ainsi que d'autres types de câbles sont offerts sur lorex.com.

- Il est recommandé de brancher la caméra au NVR ou à un commutateur PoE externe. Si vous utilisez un bloc d'alimentation CC (non inclus) avec la caméra, une alimentation RÉGULÉE est NÉCESSAIRE pour l'utilisation de cette caméra. L'utilisation d'un bloc d'alimentation non régulé et non conforme peut endommager ce produit et annuler la garantie.

Clauses de non-responsabilité

• Ne pas utiliser la caméra qu'avec des enregistreurs Lorex compatibles. Pour accéder à la liste complète, veuillez consulter : lorex.com/compatibility.
• Ne pas immerger l'appareil dans l'eau. Installation recommandée dans un emplacement couvert.
• Cet appareil comprend un filtre coupe-IR mécanique autonome. Lorsque la caméra passe du mode diurne au mode nocturne, un bruit de clic peut être entendu provenant de la caméra. Ce clic est normal et indique que le filtre de l'appareil photo fonctionne.
• L'enregistrement audio ou du visage sans consentement est illégal dans certaines juridictions. Lorex Corporation décline toute responsabilité concernant l'usage de produits non conformes aux lois locales.

Weather-resistant Cap Capuchon résistant aux intempéries Tapa resistente a la intemperie

Tools Needed / Outils nécessaires / Herramientas necesarias:

- Drill

Perceuse / Taladro

- Screwdriver

Tournevis / Destornillador

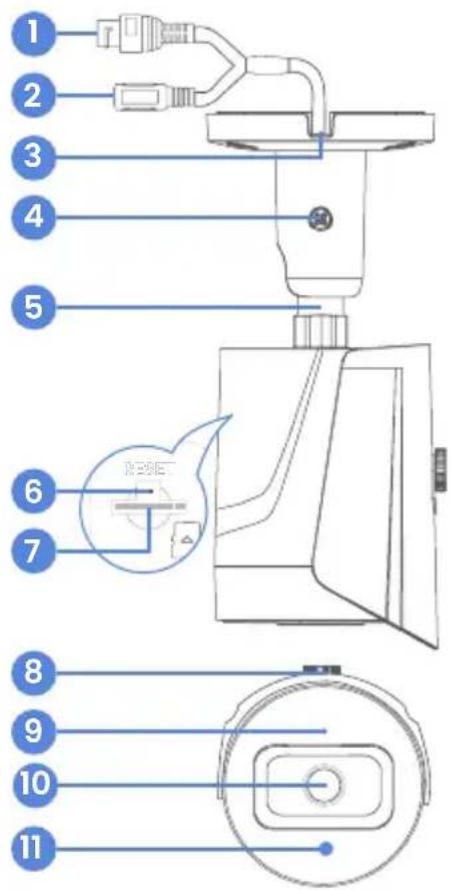

Overview • Aperçu • Descripción general

1. Ethernet Connector Connecteur Ethernet Conector Ethernet
2. 12V DC Power Connector Connecteur d'alimentation 12 V c.c. Conector eléctrico de 12 V CC
3. Cable Notch Encoche du câble Ranura para cables
4. Adjustment Screw Vis de réglage Tornillo de ajuste

5. Adjustment Knob Encoche d'ajustement Perilla de ajuste

6. Reset Button* Bouton de réinitialisation* Botón de reinicio*

7. MicroSD Card Slot Fente pour carte MicroSD Ranura para tarjeta MicroSD
8. Sun Shield & Adjustment Screw Pare-soleil et vis de réglage Parasol y tornillo de ajuste
9. Microphone Microphone Micrófono
10. Camera Lens Lentille de la caméra Lente de la cámara
11. IR (Infrared) Light Voyant IR (infrarouge) Luz IR (infrarroja)

*To reset, press and hold for 10 seconds Pour réinitialiser, appuyer et maintenir enfoncé pendant 10 secondes Para reiniciar, mantenga presionado por 10 segundos

NVR Connection • Connexion NVR • Conexión del NVR

Avant l'installation, assurez-vous que la caméra est prête à capturer des images en la connectant au port PoE du NVR à l'aide du câble Ethernet.

FR - Conseils pour l'installation de la caméra

• Réfléchissez à ce que vous voulez surveiller et trouvez la meilleure zone de couverture.
• Placez la caméra à proximité de la zone d'intérêt.
• Évitez de placer la caméra directement devant des obstacles tels que des arbres, des briques, des gouttières ou des surfaces réfléchissantes.
• Installez les caméras où elles seront difficiles à atteindre par les voleurs et les vandales.
• Assurez-vous que la surface de montage peut supporter au moins 0,8 lb/0,36 kg (3 fois le poids de la caméra).
• La position idéale est à environ 3 mètres (10 pi) au-dessus du sol, avec un angle de 15^ vers le bas.
• Fixez les câbles de manière à ce qu'ils ne puissent être vus ou coupés facilement.

FR - Installation de la caméra

Avertissement! Assurez-vous que la surface de montage peut supporter 1,4 kg (3,18 lb), soit 3 fois le poids de la caméra.

1. Utilisez le gabarit de montage pour marquer et percer les trous pour les vis et le câble de la caméra.
   Remarque : Pour acheminer les câbles le long d'un mur, utilisez l'encoche de la caméra.
2. Insérez les ancrages pour les surfaces telles que les cloisons sèches, le bois, la brique, la maçonnerie ou le béton.
3. Faites passer le câble de la caméra par l'ouverture de la surface ou l'encoche du câble.
4. Branchez une extrémité du câble Ethernet dans le connecteur Ethernet de la caméra et l'autre extrémité dans le port PoE du NVR.
5. Fixez le capuchon résistant aux intempéries en le tournant sur le connecteur Ethernet de la caméra. S'il est exposé à la pluie, scellez-le avec du silicone ou du ruban adhésif.
6. Fixez le support de la caméra à la surface à l'aide des vis fournies et d'un tournevis.
7. Desserrez la vis de réglage pour positionner la caméra, puis serrez-la fermement.
8. Important! Retirez le film de vinyle de l'objectif de la caméra pour obtenir une vue claire.

La caméra prend-elle en charge la technologie ePoE?

Oui, la caméra est compatible avec la technologie ePoE. Avec ePoE, vous pouvez connecter la caméra à une distance maximale de 600 m (2000 pi) à l'aide d'un seul câble Ethernet, alors que la limite standard est de 100 m (328 pi). Cette technologie permet la transmission de l'alimentation et des données par le même câble. Le NVR auquel elle se connecte doit également être équipé d'un port ePoE, essentiel pour fournir l'alimentation et assurer une communication efficace avec la caméra.

Puis-je utiliser un commutateur PoE pour connecter la caméra au NVR?

Oui, vous pouvez connecter la caméra au NVR en la branchant à un commutateur PoE, disponible sur lorex.com.

Comment puis-je accéder aux images de la caméra à partir de mon téléphone?

Pour visionner les images de la caméra depuis votre téléphone, utilisez l'application NVR compatible. Suivez le guide du NVR pour télécharger l'application et ajouter l'enregistreur à votre compte.

Comment réduire les fausses alertes?

Tout d'abord, gérez les notifications en les programmant ou en mettant les alertes en veilleuse dans les paramètres de l'application ou du NVR. Ensuite, optimisez les performances de la caméra en affinant les paramètres de détection des personnes et des véhicules et en dessinant des zones de mouvement afin de recevoir des alertes uniquement pour les mouvements détectés dans ces zones désignées.

Comment puis-je configurer la détection de personnes et de véhicules?

Allez dans les paramètres du NVR de Events > Smart Motion Plus ou Person and Vehicle Detection. Activez la détection de 'Person and Vehicle' (personnes et de véhicules), dessinez des zones de mouvement pour créer des zones désignées pour la détection et choisissez comment le système réagira aux événements de détection en définissant les options de 'Trigger' (déclenchement). Pour des instructions détaillées, consultez le manuel du NVR sur help.lorex.com et recherchez le numéro de modèle du NVR.

Pour obtenir une assistance connexe, balayer le code QR ou consulter le site :

Register Your Product • Enregistrez votre produit • Registre su producto

Veuillez lire nos Termes de Service et notre Politique de Garantie Matérielle Limitée sur le site:
