TSM401 - Sonde de température IFM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Non spécifiées
Utilisation	Non spécifiée
Maintenance et réparation	Non spécifiée
Sécurité	Non spécifiée
Informations générales	Non spécifiées

FOIRE AUX QUESTIONS - TSM401 IFM

Quel est le type de connexion du IFM TSM401 ?

Le IFM TSM401 utilise une connexion standard de type M12.

Comment configurer le IFM TSM401 ?

Pour configurer le IFM TSM401, utilisez le logiciel de configuration fourni par IFM et suivez les instructions dans le manuel d'utilisation.

Quelles sont les dimensions du IFM TSM401 ?

Les dimensions du IFM TSM401 sont de 100 mm de longueur et 50 mm de largeur.

Le IFM TSM401 est-il étanche ?

Oui, le IFM TSM401 a un indice de protection IP67, ce qui le rend étanche à la poussière et résistant à l'eau.

Comment résoudre un problème de communication avec le IFM TSM401 ?

Vérifiez la connexion câblée, assurez-vous que le logiciel est à jour et redémarrez l'appareil. Si le problème persiste, consultez le manuel pour un dépannage plus approfondi.

Où puis-je trouver le manuel d'utilisation du IFM TSM401 ?

Le manuel d'utilisation du IFM TSM401 est disponible sur le site officiel d'IFM dans la section support ou documentation.

Quels types de capteurs peuvent être connectés au IFM TSM401 ?

Le IFM TSM401 peut être connecté à divers capteurs analogiques et numériques, selon la configuration choisie.

Quelle est la plage de température de fonctionnement du IFM TSM401 ?

La plage de température de fonctionnement du IFM TSM401 est de -10 °C à 60 °C.

MODE D'EMPLOI TSM401 IFM

Notice d'utilisation

Sonde de température de surface

TSMx01

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
2 Consignes de sécurité.... 3
3 Usage prévu 3
4 Montage 4
4.1 Utilisation en zones aseptiques.... 4
5 Raccordement électrique 4
6 Maintenance, réparation et élimination 5

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil mesure la température de liquides et de gaz de façon non invasive.

Pour ce faire, l'appareil est fixé de l'extérieur sur un tube.

La série d'appareils TSMxxx offre de types pour différents diamètres extérieurs du tube. Les diamètres extérieurs du tube sont indiqués dans les fiches techniques disponibles sur ifm.com.

4 Montage

▶ Préparer une surface de contact propre, lisse et sans graisse pour fixer le capteur. La surface de contact préparée doit être légèrement plus grande que le capteur.

1 2

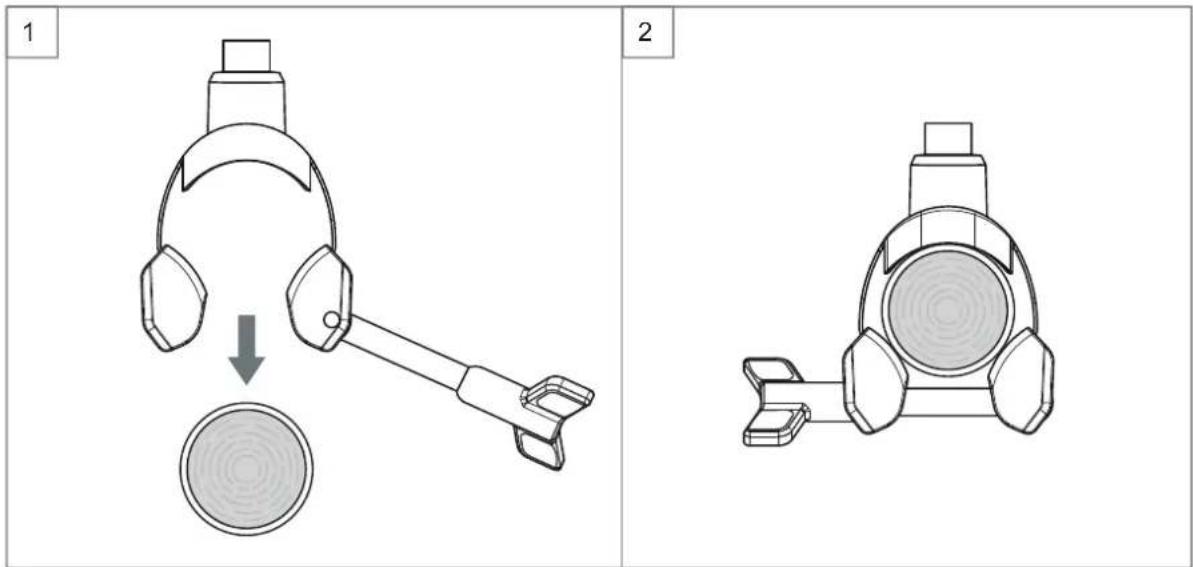

Fig. 1: Montage du capteur sur le tube

▶ Ouvrir le raccord vissé Tri-Clamp et placer le capteur sur le tube.
▶ Fermer le raccord vissé et serrer la vis avec l'écrou à oreilles à la main (3 Nm maximum).
S'assurer de la position correcte du joint d'étanchéité.

4.1 Utilisation en zones aseptiques

Si le capteur est correctement installé, il est approprié pour le NEP (nettoyage en place).

▶ Prendre en compte les limites d'utilisation (résistance à la température et résistance de la matière) selon la fiche technique.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

1 2 3 4 θ

6 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
