Type de produit	Capteur industriel
Marque	IFM
Modèle	EVF665
Fonction principale	Détection d'objets avec codage directionnel
Type de connexion	Connecteur circulaire codé
Couple de serrage (montage manuel)	0,6 Nm
Couple de serrage (avec clé)	1,5 Nm
Outil de serrage recommandé	Clé plate de 14 mm
Procédure de montage	Raccorder le connecteur au capteur en alignant la flèche de codage, puis serrer l'écrou au couple indiqué
Procédure de démontage	Desserrer l'écrou et presser simultanément le connecteur contre le capteur
Environnement agressif	Serrer l'écrou d'un cran supplémentaire avec une clé pour augmenter la tenue aux chocs et vibrations
Degré de protection	IP67 (estimation typique pour capteurs IFM)
Température de fonctionnement	-25°C à +80°C (estimation)
Entretien	Nettoyer avec un chiffon sec et non abrasif
Précautions de sécurité	Respecter le couple de serrage pour maintenir l'étanchéité et le degré de protection

FOIRE AUX QUESTIONS - EVF665 IFM

Comment installer correctement le capteur EVF665 ?

Raccordez le connecteur au capteur en alignant la flèche de codage, puis serrez l'écrou avec un couple de 0,6 Nm à la main ou 1,5 Nm avec une clé.

Quel couple de serrage dois-je utiliser ?

Utilisez un couple de 0,6 Nm si vous serrez à la main, ou 1,5 Nm si vous utilisez une clé.

Comment démonter le capteur ?

Pour démonter, desserrez l'écrou et pressez simultanément le connecteur contre le capteur.

Que faire si le capteur est utilisé dans un environnement agressif ?

Serrer l'écrou d'un cran supplémentaire avec une clé de 14 mm pour améliorer la tenue aux chocs et vibrations.

Quelle clé utiliser pour le serrage ?

Utilisez une clé plate de 14 mm (cote sur plat).

Comment nettoyer le capteur ?

Nettoyez-le avec un chiffon sec et non abrasif.

Quel est le degré de protection du capteur ?

Le degré de protection est typiquement IP67 (résistant à la poussière et à l'immersion temporaire).

Que signifie la flèche sur le connecteur ?

La flèche indique la direction du codage pour un raccordement correct.

Le capteur est-il compatible avec tous les types de câbles ?

Le capteur utilise un connecteur codé. Seuls les câbles avec le codage correspondant peuvent être raccordés.

Où puis-je trouver des pièces de rechange ?

Contactez le service après-vente IFM ou consultez leur site web pour les pièces détachées.

MODE D'EMPLOI EVF665 IFM

Instruction de montage

ecolink / ecolink fast connect

Connecteur ecolink

Fig. 1: Montage du connecteur ecolink

▶ Raccorder le connecteur à l'appareil (A).
▶ Veiller à ce que le codage soit correctement positionné.
Pour les connecteurs M12, la flèche indique la position de l'encoche de positionnement (a).
▶ Serrer l'écrou moleté à la main pour garantir l'indice de protection indiqué (B).

(En option) Pour une utilisation en environnements sévères et pour garantir une résistance accrue aux chocs et aux vibrations :

▶ Serrer l'écrou moleté d'un cran supplémentaire à l'aide d'une clé. Respecter le couple de serrage maximal (⇨ fiche technique) de la pièce d'accouplement.

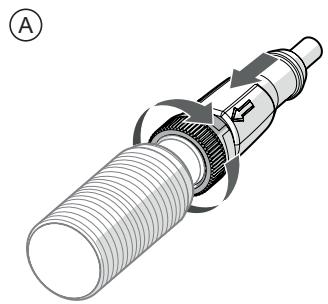

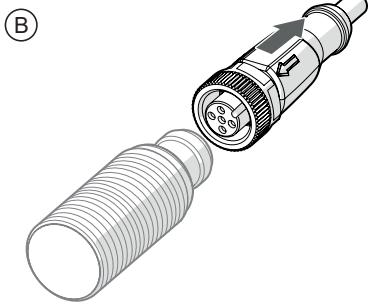

Fig. 2: Démontage du connecteur ecolink

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).

ecolink fast connect

INFORMATION IMPORTANTE

Utiliser exclusivement des connecteurs avec une douille filetée.

▷ L'utilisation de connecteurs inappropriés peut endommager les raccordements.

Fig. 3: Montage ecolink Fast Connect

▶ Ne pas utiliser de connecteurs inappropriés (A).
▶ Enfoncer la douille filetée du connecteur dans l'appareil (B).
▶ Pour ce faire, surmonter la résistance du ressort jusqu'à atteindre la position finale (C).

Fig. 4: Démontage de l'ecolink fast connect

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).
