Professional VFB511B 0202 - Aspirateur Vacmaster - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Aspirateur à sec et humide, puissance de 5,5 HP, capacité du réservoir de 20 gallons, filtre HEPA inclus.
Utilisation	Idéal pour les chantiers, le nettoyage de garage, et les travaux de bricolage.
Maintenance et réparation	Vérifier et nettoyer régulièrement le filtre, remplacer les sacs ou filtres usés selon les besoins.
Sécurité	Utiliser uniquement dans des zones bien ventilées, éviter le contact avec l'eau et les surfaces électriques.
Informations générales	Garantie de 1 an, poids de 25 kg, dimensions de 45 x 40 x 90 cm.

FOIRE AUX QUESTIONS - Professional VFB511B 0202 Vacmaster

Comment puis-je allumer l'aspirateur Vacmaster Professional VFB511B 0202 ?

Pour allumer l'aspirateur, branchez-le sur une prise électrique, puis appuyez sur le bouton d'alimentation situé sur le panneau de commande.

Pourquoi mon aspirateur ne s'allume pas ?

Vérifiez si l'aspirateur est correctement branché et si la prise fonctionne. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment nettoyer le filtre de l'aspirateur ?

Pour nettoyer le filtre, retirez-le de l'aspirateur, tapotez-le pour enlever la poussière et lavez-le à l'eau tiède. Assurez-vous qu'il est complètement sec avant de le remettre en place.

Quelle est la capacité du réservoir de l'aspirateur ?

Le réservoir de l'aspirateur Vacmaster Professional VFB511B 0202 a une capacité de 20 litres.

Comment puis-je remplacer le sac à poussière ?

Pour remplacer le sac à poussière, éteignez et débranchez l'aspirateur, ouvrez le compartiment du sac, retirez l'ancien sac et insérez un nouveau sac en vous assurant qu'il est bien en place.

L'aspirateur dégage une odeur désagréable, que faire ?

Vérifiez si le filtre est sale ou si le sac à poussière est plein. Remplacez le sac ou nettoyez le filtre si nécessaire. Si l'odeur persiste, vérifiez les tuyaux pour tout blocage.

Comment puis-je enrouler le câble d'alimentation ?

Pour enrouler le câble d'alimentation, il suffit de le tirer légèrement pour le détacher, puis de l'enrouler autour des enrouleurs situés sur le corps de l'aspirateur.

L'aspirateur fait un bruit anormal, que dois-je faire ?

Vérifiez si quelque chose bloque le tuyau ou la brosse. Si le bruit persiste, il peut y avoir un problème avec le moteur ou les roulements, et il est conseillé de contacter un technicien.

Quels accessoires sont inclus avec l'aspirateur ?

L'aspirateur Vacmaster Professional VFB511B 0202 est livré avec plusieurs accessoires, y compris une brosse pour tapis, une brosse pour surfaces dures et un suceur à fente.

Puis-je utiliser cet aspirateur pour aspirer des liquides ?

Oui, cet aspirateur est conçu pour aspirer à la fois la poussière et les liquides. Assurez-vous de suivre les instructions du manuel pour éviter d'endommager l'appareil.

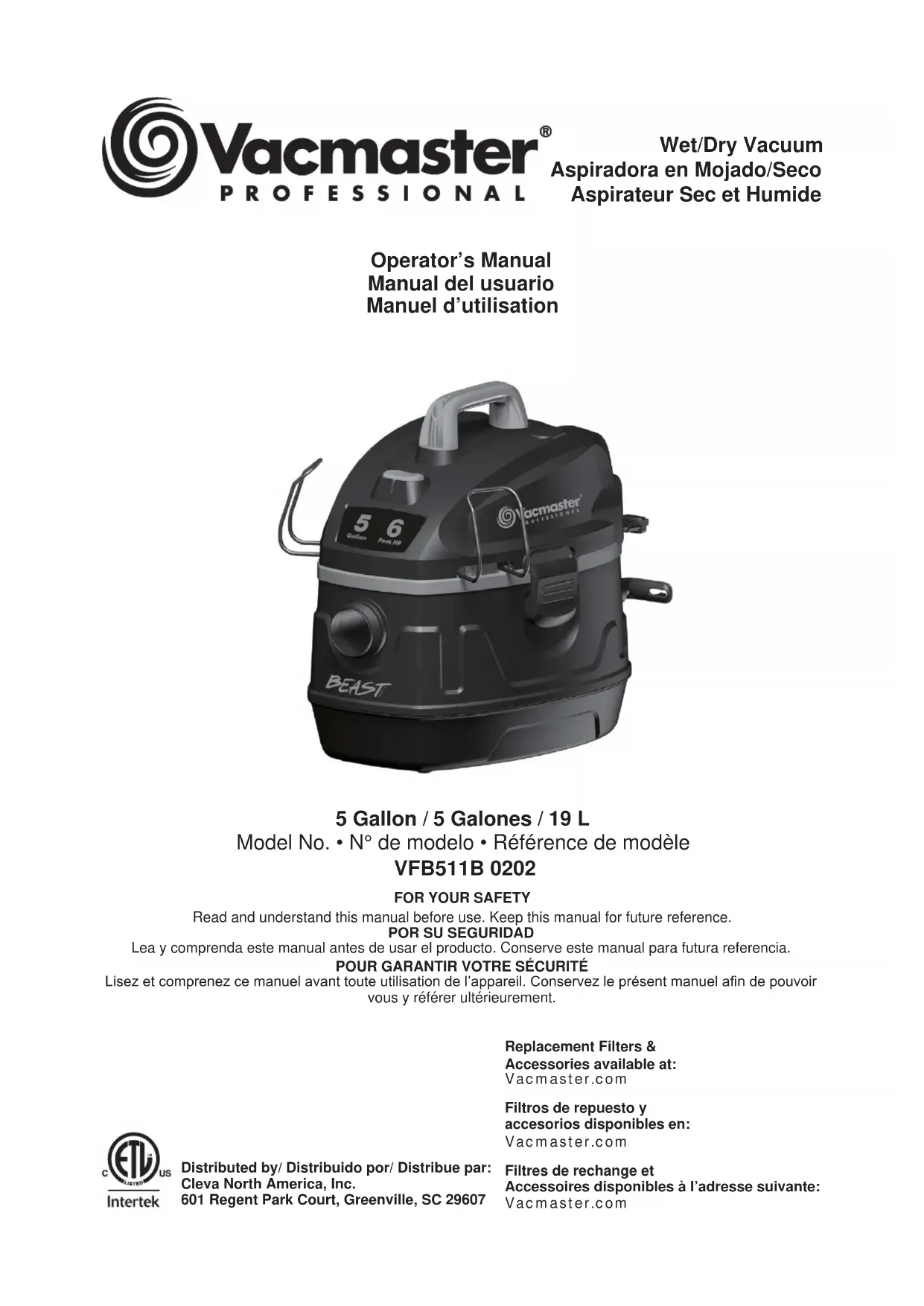

MODE D'EMPLOI Professional VFB511B 0202 Vacmaster

Model No. • N° de modelo • Référence de modèle

VFB511B 0202

FOR YOUR SAFETY

Lisez et comprenez ce manuel avant toute utilisation de l'appareil. Conservez le présent manuel afin de pouvoir vous y référer ultérieurement.

Replacement Filters &

Accessories available at:

Vacmaster.com

TABLE OF CONTENTS

SECTION

PAGE

Warranty 3

Consignes Importantes De Sécurité....4

Cordons Prolongateurs....7

Symboles....7

Déballage et vérification du contenu du carton 8

Instructions Relatives Au Montage Général 9

Utilisation De L'Aspirateur D'Atelier Sec....10

Aspiration de liquides 11

Utilisation du souffleur 13

Entretien 14

Installation et nettoyage du filtre à cartouche 15

Installation Du Sac Collecteur De Poussières....16

Installation et Nettoyage du Filtre En Mousse Pour Matériaux Humides ....16

Dépannage....17

Vue éclatée....18

Liste des pièces....19

Nous vous remercions pour l'acquisition de cet aspirateur d'atelier sec et humide Vacmaster®. Soyez assuré(e) qu'avec Vacmaster®, vous obtenez un produit de qualité supérieure conçu pour vous offrir des performances optimales. Cet aspirateur est doté de la capacité d'aspirer des poussières et liquides.

INFORMATIONS IMPORTANTES

GALLONS

La « TAILLE DU RÉSERVOIR » correspond au volume réel du réservoir et ne reflète pas la capacité disponible en fonctionnement.

PUISSANCE MAX.

La« PUISSANCE MAXIMALE »est un treme utilisé dans le secteur des aspirateurs pour matières sèches et liquides à des fins de comparaison pour les consommateurs. Il ne désigne pas la puissance opérationnelle d'un aspirateur pour matières sèches et liquides, mais plutôt la puissance du moteur, y compris l'apport d'inertie du moteur, atteinte en laboratoire. En utilisation réelle, les moteurs ne fonctionnent pas à la puissance maximale indiquée.

POUR GARANTIR VOTRE SÉCURITÉ : VEUILLEZ LIRE ET ASSIMILER TOUTES LES CONSIGNES.

GARANTIE

Nous sommes fiers d'avoir fabriqué un produit durable de qualité supérieure. Ce produit Vacmaster® bénéficie d'une garantie limitée de cinq (5) ans contre tous défauts de fabrication et de matériaux, à compter de la date d'achat, dans le cadre d'une utilisation domestique normale. Si le produit est destiné à un usage commercial, industriel ou à des fins de location, une garantie limitée de 90 jours s'applique. Veuillez conserver votre reçu en guise de preuve d'achat. La présente garantie vous donne des droits légaux spécifiques, qui peuvent varier d'un État à l'autre. Si vous avez des questions au sujet de ce produit, appelez le service clientèle au 1-866-384-8432.

Non Couverts par la Garantie :

• Toute pièce devenue inopérante suite à un usage impropre, de la négligence, une utilisation abusive directe ou indirecte, des accidents, un entretien, des réparations ou des modifications incorrects.
• Tous consommables, tels que filtres et accessoires.
• Usure normale de pièces et accessoires, notamment tuyaux, suceurs ou roulettes.
• Détérioration normale du revêtement extérieur du fait de l'utilisation ou de l'exposition aux intempéries.
• Tout produit dont le numéro de série/la plaque signalétique a été manipulé(e) frauduleusement ou retiré(e).
• Tout produit acheté auprès d'un revendeur non agréé.

CONSIGNES IMPORTANTES DE SÉCURITÉ

VEILLEZ À LIRE ET ASSIMILER TOUTES LES CONSIGNES AVANT TOUTE UTILISATION DU PRÉSENT ASPIRATEUR.

Veuillez lire et assimiler le présent manuel d'utilisation ainsi que toutes les étiquettes apposées sur l'aspirateur avant toute utilisation. La sécurité est une combinaison de bon sens, de vigilance et de familiarisation avec le fonctionnement de votre aspirateur. Utilisez cet aspirateur exclusivement conformément aux descriptions fournies dans le présent manuel d'utilisation. Afin de réduire tous risques de blessures corporelles ou de détérioration de votre aspirateur, utilisez exclusivement les accessoires recommandés par le fabricant.

VEUILLEZ CONSERVER LE PRÉSENT MANUEL AFIN DE POUVOIR VOUS Y RÉFÉRER ULTÉRIEUREMENT.

L'utilisation d'un aspirateur exige le respect de certaines mesures de sécurité élémentaires, notamment les suivantes. Le non-respect des avertissements et consignes ci-dessous peut entraîner des risques d'explosion, d'incendie et/ou de blessures graves.

AVERTISSEMENT : AFIN DE RÉDUIRE TOUS RISQUES D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURES:

• Ne pas faire fonctionner l'aspirateur sans surveillance.
• Ne pas utiliser l'appareil pour aspirer des liquides inflammables ou combustibles, notamment de l'essence, et ne pas l'utiliser dans des endroits où ces substances peuvent être présentes.
• Ne pas aspirer ou utiliser cet aspirateur d'atelier sec et humide à proximité de liquides ou de gaz inflammables, ou de vapeurs explosives, notamment de l'essence ou tous autres combustibles, de l'essence pour briquets, des produits de nettoyage, de la peinture à l'huile, du gaz naturel, de l'hydrogène ou des poussières explosives telles que de la poussière de charbon, de la poussière de magnésium, de la poussière de grains ou de la poudre à canon. Les étincelles à l'intérieur du moteur peuvent déclencher des vapeurs ou poussières inflammables.
• Afin de réduire les risques pour la santé provenant des vapeurs ou poussières, n'aspirez pas de matières toxiques.
• Ne pas utiliser ni entreposer l'aspirateur à proximité de matériaux dangereux.
• Ne pas aspirer de matières en combustion ou qui dégagent de la fumée, telles que des cigarettes, des allumettes ou des cendres chaudes.
• À ne pas exposer à la pluie. Veillez à le ranger à l'intérieur.
• En cas de dysfonctionnement, de chute, de détérioration, d'abandon à l'extérieur, ou de chute dans de l'eau, de l'aspirateur, ramenez celui-ci à un centre de réparation.
• Ne pas débrancher l'appareil en tirant sur le cordon. Pour débrancher le produit, saisissez la fiche, pas le cordon.
• Ne pas utiliser l'appareil si le cordon ou la fiche est endommagé(e).
• Ne pas tirer ni porter l'appareil en utilisant le cordon. Ne pas utiliser celui-ci comme poignée ou pour fermer une porte et ne pas l'enrouler autour de bords coupants ou d'arêtes vives.
• Maintenez le cordon à l'écart de toutes surfaces chaudes.
• Ne pas faire passer l'aspirateur sur le cordon.
• Ne pas manipuler la fiche d'alimentation ou l'aspirateur avec des mains mouillées.
• Ne pas utiliser sans le sac à poussières et/ou les filtres en place.
• Ne pas permettre que l'appareil soit utilisé comme un jouet. Soyez très attentif s'il est utilisé par des enfants ou si des enfants se trouvent à proximité.
• Afin de réduire les risques de blessures provoquées par un démarrage accidentel, débranchez le cordon d'alimentation avant le changement ou le nettoyage du filtre.
• Ne pas laisser l'aspirateur branché. Pensez à le débrancher de la prise lorsque vous ne l'utilisez pas ou avant de le réparer ou de l'entretenir.
• Coupez toutes les commandes de l'appareil avant de le débrancher.

• Débranchez le produit avant de raccorder ou de détacher le tuyau ou tous autres accessoires.
- N'introduire aucun objet dans les orifices de l'appareil. Ne pas utiliser l'appareil si un orifice est bouché. Faites en sorte que les orifices ne soient pas encombrés de poussières, peluches, cheveux ou de toute autre objet susceptible de gêner la circulation de l'air.
- Maintenez vos cheveux, vêtements amples, doigts et toutes parties du corps à l'écart des orifices et des pièces mobiles.
- Faites très attention lorsque vous nettoyez des escaliers.
- Utilisez cet appareil exclusivement conformément aux descriptions fournies dans le présent manuel d'utilisation. Utilisez exclusivement les accessoires recommandés par le fabricant.
- Cet aspirateur est livré doté d'une double isolation. Utilisez exclusivement des pièces de rechange identiques aux pièces d'origine. Voir la section « INSTRUCTIONS RELATIVES À LA DOUBLE ISOLATION ».

ATTENTION : Afin de réduire tous risques de blessures dues à des pièces mobiles, débranchez l'appareil avant de procéder à sa réparation.

AVERTISSEMENT : Afin de réduire tous risques d'électrocution, débranchez l'appareil avant de procéder à son nettoyage ou à sa réparation.

Lorsque vous utilisez l'aspirateur en guise de souffleur :

• Orientez le rejet d'air vers la zone de travail exclusivement.
• Ne pas utiliser l'Aspirateur D'Atelier Sec Et Humide en guise de pulvérisateur.
• Ne pas orienter le rejet d'air vers les personnes se trouvant à proximité.
• Tenez les enfants à l'écart lors du soufflage.
• Portez des lunettes de sécurité.

VEUILLEZ CONSERVER LES PRÉSENTES CONSIGNES

Conçu pour une utilisation domestique exclusivement

INSTRUCTIONS RELATIVES À LA DOUBLE ISOLATION

Cet Aspirateur D'Atelier Sec Et Humide est doté d'une double isolation, ce qui élimine le besoin d'un système de mise à la terre distinct. Utilisez exclusivement des pièces de rechange identiques aux pièces d'origine. Veuillez lire les instructions d'entretien ou de réparation des Aspirateurs D'Atelier Secs Et Humides à double isolation avant de procéder à tous travaux d'entretien ou de réparation. Utilisez cet aspirateur conformément aux descriptions fournies dans le présent manuel. Respectez les avertissements suivants qui sont apposés sur le boîtier du moteur de votre aspirateur.

DOUBLE ISOLATION : MISE À LA TERRE NON NÉCESSAIRE : LORS DE L'ENTRETIEN OU DE LA RÉPARATION DU PRODUIT, UTILISEZ EXCLUSIVEMENT DES PIÈCES DE RECHANGE IDENTIQUES AUX PIÈCES D'ORIGINE.

AVERTISSEMENT : AFIN DE RÉDUIRE TOUS RISQUES D'ÉLECTROCUTION: NE PAS EXPOSER CE PRODUIT À LA PLUIE. VEILLEZ À LE RANGER À L'INTÉRIEUR.

AVERTISSEMENT : POUR VOTRE PROPRE SÉCURITÉ, VEILLEZ À LIRE ET À ASSIMILER LE MANUEL D'UTILISATION. NE PAS FAIRE FONCTIONNER L'APPAREIL SANS SURVEILLANCE. NE PAS ASPIRER DE CENDRES CHAUDES, DE CHARBONS OU TOUS AUTRES MATÉRIAUX TOXIQUES, INFLAMMABLES OU DANGEREUX. NE PAS UTILISER EN PRÉSENCE DE LIQUIDES OU DE VAPEURS EXPLOSIVES.

ATTENTION : NE PAS ASPIRER DE LA POUSSIÈRE DE PLACOPLÂTRE, DE LA SUIE OU DES CENDRES DE CHEMINÉE À L'AIDE D'UN FILTRE POUR MATÉRIAUX HUMIDES/À POUSSIÈRE ORDINAIRES. CE TYPE DE POUSSIÈRE EST TRÈS FIN ET NE PEUT ÊTRE CAPTURÉ PAR LE FILTRE ET RISQUE D'ENDOMMAGER LE MOTEUR. LORSQUE VOUS ASPIREZ DES POUSSIÈRES FINES UTILISEZ UN FILTRE À POUSSIÈRES FINES.

AVERTISSEMENT : ENTRETIEN OU RÉPARATION DE L'ASPIRATEUR D'ATELIER SEC ET HUMIDE À DOUBLE ISOLATION AVEC UN ASPIRATEUR D'ATELIER SEC ET HUMIDE À DOUBLE ISOLATION, DEUX SYSTÈMES D'ISOLATION SONT PRÉVUS À LA PLACE DE LA MISE À LA TERRE. AUCUNE MISE À LA TERRE N'EST FOURNIE SUR UN APPAREIL À DOUBLE ISOLATION ET IL NE CONVIENT PAS D'EN AJOUTER UNE. LA RÉPARATION D'UN ASPIRATEUR D'ATELIER SEC ET HUMIDE À DOUBLE ISOLATION REQUIERT UNE PRUDENCE EXTRÊME ET UNE BONNE CONNAISSANCE DU SYSTÈME; ELLE DOIT DONC ÊTRE EXCLUSIVEMENT EFFECTUÉE PAR UN PERSONNEL D'ENTRETIEN QUALIFIÉ. LES PIÈCES DE RECHANGE D'UN ASPIRATEUR D'ATELIER SEC ET HUMIDE À DOUBLE ISOLATION DOIVENT ÊTRE IDENTIQUES AUX PIÈCES REMPLACÉES. VOTRE ASPIRATEUR D'ATELIER SEC ET HUMIDE À DOUBLE ISOLATION PORTE LA MENTION « DOUBLE ISOLATION », ET LE SYMBOLE ☐ (CARRÉ DANS UN CARRÉ) PEUT ÉGALEMENT ÊTRE GRAVÉ SUR L'APPAREIL.

CORDONS PROLONGATEURS

Lors de l'utilisation d'un cordon prolongateur avec votre aspirateur d'atelier sec et humide, veuillez consulter le tableau suivant afin de déterminer le calibre du câble A.W.G. requis. Avant d'utiliser l'aspirateur, assurez-vous que le cordon d'alimentation et le cordon prolongateur sont en bon état de fonctionnement. Effectuez toute réparation ou tout remplacement avant d'utiliser l'aspirateur. Utilisez exclusivement des cordon prolongateurs conçus pour une utilisation à l'extérieur.

		Longueur du cordon prolongateur
120 V		25pieds(7,62 m)	50pieds(15,24 m)	100pieds(30,48 m)	150pieds(45,72 m)
Ampérage		A.W.G. Tamaño del cable
Plus de Pas	plus de
0 6 18 16	16 14
6	1	0	1	8	1
10 12 16	16 14 12
12 16 14	12 Déconseillé

SYMBOLES

Les termes de mise en garde suivants et leur signification visent à expliquer le degré de risque associé à cet appareil.
SYMBOLE	SIGNAL	SIGNIFICATION
	DANGER	Indique une situation de danger immédiat qui, si elle n'est pas évitée, provoquera des blessures graves, voire la mort.
	AVERTISSEMENT	Indique une situation de danger potentiel qui, si elle n'est pas évitée, peut provoquer des blessures graves, voire la mort.
	ATTENTION	Indique une situation de danger potentiel qui, si elle n'est pas évitée, pourrait provoquer des blessures mineures ou modérées.
	REMARQUE	(Sans symbole d'alerte de sécurité) Indique une situation pouvant entraîner des dommages matériels.

DÉBALLAGE ET VÉRIFICATION DU CONTENU DU CARTON

A

Retirez tout le contenu de la boîte. Retirez le bloc-moteur, puis enlevez tout le contenu du réservoir collecteur. Assurez-vous que tous les éléments qui figurent sur la liste du contenu de la boîte en carton sont bien présents.

Liste du Contenu de la Boîte en Carton :

Clé Description.....Qté.

D

E

F

K

H

1

J

K

L

M

N

O

A Ensemble Aspirateur ....1

D Manche d'extension verrouillable ..... 1

E Filtre En Mousse Pour Matériaux Humides ....1

F Suceur plat verrouillable ....1

G Embout pour voiture verrouillable .....1

H Buse utilitaire verrouillable .....1

I Filtre À Cartouche ....1

J Tuyau 1

K Diffuseur De Bruit ....1

L 2 Vis (Sac)....1

M Support de rangement du tuyau .....2

N Manuel d'Utilisation....1

O Sac de récupération de poussières .....1

REMARQUE : Diamètre du tuyau et des accessoires de cet aspirateur : 1-7/8 po (47,6 mm).

Manche Commutateur On/Off (Marche/Arrêt) Bloc-moteur Support de rangement du tuyau Loquet Crochet de Rangement du Cordon Orifice d'aspiration Réservoir collecteur

Un tournevis à tête Phillips est nécessaire.

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant (Illustration 1).
2. Dégagez les loquets (Illustration 2).
3. Soulevez le bloc-moteur pour le détacher du réservoir collecteur (Illustration 3).
4. Retirez le contenu de l'intérieur du réservoir collecteur. Assurez-vous que vous disposez de tout le contenu énuméré en page 8 (Illustration 4).
5. Votre aspirateur est livré prêt pour l'aspiration de poussières. Si le filtre à cartouche n'est pas installé, reportez-vous à la page 15 pour trouver les instructions d'installation (Illustrations 5 et 6).
6. En option : Pour améliorer la filtration des poussières, montez la bride du sac de récupération de poussières sur l'orifice d'entrée, en veillant à ne pas endommager le sac. Pour consulter les instructions d'installation, voir la page 16 (Illustration 7).

REMARQUE: Le sac collecteur de poussières est conçu pour le ramassage de déchets secs exclusivement.

1. Pour effectuer un nettoyage par aspiration de matériaux humides, retirez le filtre à cartouche, puis installez le filtre en mousse pour matériaux humides fourni. Voir la page 16 pour consulter les instructions relatives à l'installation du filtre en mousse pour matériaux humides (Illustration 8).
2. Replacez le bloc moteur sur le réservoir collecteur (Illustration 9).
3. Positionnez le support de rangement du tuyau ainsi qu'illustré. Insérez une extrémité de l'arbre e roue dans le tube en vous assurant qu'elle est correctement fixée. Serrez l'autre extrémité, uis insérez-la dans le canal correspondant en vous assurant qu'elle est solidement fixée (Illustration 10 et 11).
4. Àlignez la partie supérieure sur les loquets, puis enclenchez-la en place (Illustration 12).
5. Insérez l'extrémité à verrouillage du tuyau dans l'orifice d'aspiration du réservoir collecteur, puis tournez-la pour la verrouiller en place (Illustration 13).

6. Insérez l'extrémité à verrouillage du tuyau dans l'orifice d'aspiration du réservoir collecteur, puis tournez-la dans le sens des aiguilles d'une montre pour la verrouiller en place (Illustration 14).

7. Les accessoires se verrouillent ensemble pour les empêcher de se détacher en cours d'utilisation. Raccordez l'accessoire souhaité à l'extrémité du tuyau ou du tube de rallonge en alignant les languettes, puis appuyez-les ensemble jusqu'à ce qu'elles s'enclenchent (Illustration 15). Pour retirer l'accessoire, appuyez sur la languette de verrouillage, appuyez dessus, puis faites-le glisser pour le detacher (Illustration 16).

DIFFUSEUR DE BRUIT

Pour un fonctionnement silencieux, installez le diffuseur de bruit dans l'orifice de soufflage en insérant l'extrémité à verrouillage du diffuseur dans l'orifice de soufflage et en la tournant dans le sens des aiguilles d'une montre pour la verrouiller en place.

FICHE POLARISÉE

Pour réduire tous risques d'électrocution, cet appareil est équipé d'une fiche polarisée (une lame est plus large que l'autre). Il n'y a qu'une façon d'insérer la fiche dans une prise polarisée. Si la fiche ne s'insère pas entièrement dans la prise, inversez la fiche. Si elle ne s'insère toujours pas correctement, contactez un électricien qualifié afin qu'il installe une prise adaptée. Ne modifiez en aucun cas la fiche. La double isolation □ élimine la nécessité du cordon d'alimentation à trois fils mis à la terre ainsi que d'une prise de courant mise à la terre.

UTILISATION DE L'ASPIRATEUR D'ATELIER SEC

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant (Illustration 1).
2. Afin de préparer votre aspirateur pour aspiration de poussières, assurez-vous que le filtre à cartouche recouvre entièrement le logement du filtre contre le bloc moteur. Votre aspirateur d'atelier sec et humide est livré avec le filtre à cartouche préinstallé. Pour consulter les instructions d'installation, veuillez consulter la page 15 (Illustrations 2 et 3).
3. Placez le support du filtre au-dessus du filtre à cartouche, puis serrez-le en tournant la poignée du support dans le sens des aiguilles d'une montre (Illustration 4).
4. En option: Pour améliorer la filtration de poussières, monter la bride du sac collecteur sur l'orifice d'entrée, en veillant à ne pas endommager le sac. Pour consulter les instructions d'installation, voir la page 16 (Illustration 5).

REMARQUE: Le sac collecteur de poussières est conçu pour le ramassage de déchets secs exclusivement.

1. Replacez le bloc-moteur sur le réservoir collecteur, puis fixez-la en place à l'aide des loquets (Illustration 6).

INSTRUCTIONS D'UTILISATION : ASPIRATION DE POUSSIÈRES

1. Insérez l'extrémité à verrouillage du tuyau dans l'orifice d'aspiration du réservoir collecteur, puis tournez-la dans le sens des aiguilles d'une montre pour la verrouiller en place.
2. Les accessoires se verrouillent ensemble pour les empêcher de se détacher en cours d'utilisation. Raccordez l'accessoire souhaité à l'extrémité du tuyau ou du tube de rallonge en alignant les languettes, puis appuyez-les ensemble jusqu'à ce qu'elles s'enclenchent (Illustration 7).
3. Assurez-vous que le commutateur est positionné sur « O » OFF (Arrêt) avant de brancher le cordon d'alimentation à la prise de courant. Branchez le cordon d'alimentation à la prise de courant (Illustrations 8 et 9).
4. Mettez l'aspirateur en marche en positionnant le commutateur sur « I » (Marche), puis commencez à aspirer (Illustration 10).
5. Au terme de l'aspiration, positionnez d'une pichenette le commutateur On/Off (Marche/Arrêt) sur « O » (OFF [Arrêt]), puis débranchez le cordon d'alimentation de la prise de courant.

$$ O = O F F (A r r \hat {e} t) \quad I = O N (M a r c h e) $$

NE PAS UTILISER LE FILTRE À CARTOUCHE POUR L'ASPIRATION DE LIQUIDES. NE PAS UTILISER LE SAC COLLECTEUR POUR EFFECTUER TOUTE ASPIRATION DE LIQUIDES.

ASPIRATION DE LIQUIDES

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant. Assurez-vous que le réservoir collecteur est propre et exempt de poussières et de saletés (Illustration 1).
2. Retirez le filtre à cartouche, puis installez avec précaution le filtre en mousse pour matériaux humides au-dessus du logement du filtre, puis replacez le bloc-moteur sur le réservoir collecteur. Pour consulter les instructions relatives à l'installation du filtre en mousse pour matériaux humides, veuillez consulter la page 16 (Illustration 2).

NE PAS UTILISER LE FILTRE À CARTOUCHE OU LE SAC DE RÉCUPÉRATION DE POUSSIÈRES POUR L'ASPIRATION DE LIQUIDES.

INSTRUCTIONS D'UTILISATION : ASPIRATION DE LIQUIDES

1. Les accessoires se verrouillent ensemble pour les empêcher de se détacher en cours d'utilisation. Raccordez l'accessoire souhaité à l'extrémité du tuyau ou du tube de rallonge en alignant les languettes, puis appuyez-les ensemble jusqu'à ce qu'elles s'enclenchent (Illustration 3).
2. Assurez-vous que le commutateur est positionné sur « O » OFF (Arrêt) avant de brancher le cordon d'alimentation à la prise de courant. Branchez le cordon d'alimentation à la prise de courant (Illustrations 4 et 5).
3. Mettez l'aspirateur en marche en positionnant le commutateur sur « I » (Marche), puis commencez à aspirer (Illustration 6).
4. Lorsque vous avez fini de passer l'aspirateur, positionnez le commutateur sur « O » OFF (Arrêt), puis débranchez le cordon d'alimentation de la prise de courant.
5. Après utilisation, videz le réservoir collecteur, nettoyez, puis séchez-en l'intérieur et l'extérieur avant rangement (Illustration 7).

IMPORTANT! Lors de l'aspiration d'importantes quantités de liquides, ne pas plonger le suceur entièrement dans le liquide. Laissez un espace au bout de l'ouverture du suceur afin de permettre l'entrée d'air. L'appareil dispose d'une valve à flotteur qui arrête l'aspiration lorsque le réservoir collecteur atteint sa capacité maximale. Vous remarquerez une accélération de la vitesse du moteur. Dans ce cas, mettez hors tension la machine, débranchez-la de la source d'alimentation électrique, puis videz le liquide dans un récipient ou un système d'évacuation approprié. Pour poursuivre l'aspiration, replacez le bloc-moteur sur le réservoir collecteur. Après aspiration de déchets humides, mettez l'appareil hors tension, puis retirez la fiche de la source d'alimentation. Videz le réservoir collecteur, nettoyez, puis séchez l'intérieur et l'extérieur avant rangement du produit.

NE PAS OUBLIER! Vous devez retirer le filtre en mousse pour déchets humides après aspiration de déchets humides. Ensuite, installez un filtre à cartouche avant de procéder à nouveau à l'aspiration de déchets secs.

UTILISATION DU SOUFFLEUR

Cet Aspirateur D'Atelier Sec Et Humide est doté de capacités de soufflage. Pour utiliser la fonction souffleur, veuillez respecter les instructions énumérées ci-après.

AVERTISSEMENT : TOUJOURS PORTER DES LUNETTES DE PROTECTION CONFORMES À LA NORME ANSI Z87.1 (OU AU CANADA, CSAZ94.3) AVANT D'UTILISER LE SOUFFLEUR.

ATTENTION : VEILLEZ À CE QUE LES DÉBRIS NE SOIENT PAS SOUFFLÉS VERS LES PERSONNES SE TROUVANT À PROXIMITÉ.

AVERTISSEMENT : PORTEZ UN MASQUE ANTI-POUSSIÈRES SI LE SOUFFLAGE CRÉE DES POUSSIÈRES SUSCEPTIBLES D'ÊTRE INHALÉES.

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant (Illustration 1).
2. Assurez-vous que le réservoir collecteur est vide avant d'utiliser l'aspirateur en guise de souffleur. Retirez toutes les poussières ou tous les débris du réservoir collecteur et du tuyau.
3. Retirez le tuyau de l'orifice d'aspiration. Retirez le diffuseur de bruit de l'orifice de soufflage.
4. Insérez l'extrémité à verrouillage du tuyau dans l'orifice de soufflage au dos du bloc-moteur, puis verrouillez-la en place (Illustration 2).
5. Les accessoires se verrouillent ensemble pour les empêcher de se détacher en cours d'utilisation. Raccordez l'accessoire souhaité à l'extrémité du tuyau ou du tube de rallonge en alignant les languettes, puis appuyez-les ensemble jusqu'à ce qu'elles s'enclenchent (Illustration 3).
6. Assurez-vous que le commutateur On/Off (Marche/Arrêt) est positionné sur « O » OFF (Arrêt) avant de brancher le cordon d'alimentation à la prise de courant. Branchez le cordon d'alimentation à la prise de courant (Illustrations 4 et 5).
7. Avant de mettre en marche l'aspirateur, tenez fermement l'extrémité libre du tuyau. Mettez le moteur en marche en positionnant d'une pichenette le commutateur sur « I » ON (Marche) (Illustration 6).
8. L'appareil souffle à présent à travers le tuyau d'aspiration et peut servir à éliminer toutes les obstructions du tuyau (Illustration 7).
9. Au terme du soufflage, positionnez d'une pichenette le commutateur On/Off (Marche/Arrêt) sur « O » (OFF [Arrêt]), puis débranchez le cordon d'alimentation de la prise de courant (Illustration 8).

ENTRETIEN

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant (Illustration 1).
2. Détachez le tuyau de l'aspirateur (Illustration 2).
3. Desserrez les loquets, puis retirez le bloc-moteur du réservoir collecteur (Illustration 3). Placez la brosse à moteur à l'envers sur une surface souple et propre.
4. Éliminez toutes les saletés ou tous les débris du réservoir collecteur et du tuyau dans un contenant à déchets approprié (Illustration 4).
5. Nettoyez ou remplacez les filtres. (Illustration 5).
6. Contrôlez le tuyau, les accessoires et le cordon d'alimentation afin de vous assurer qu'ils ne sont pas endommagés.
7. Replacez le bloc-moteur sur le réservoir collecteur, puis fixez les loquets.

IMPORTANT! Nettoyez ou remplacez le filtre régulièrement pour obtenir des performances optimales. UTILISEZ TOUJOURS LE FILTRE À CARTOUCHE POUR EFFECTUER TOUTE ASPIRATION DE POUSSIÈRES. En cas d'utilisation de la machine sans le filtre à cartouche, cela peut entraîner la surchauffe du moteur et la perte du droit à la garantie. Gardez toujours des filtres de rechange à portée de main.

REMARQUE! Les filtres fournis ont été conçus avec du matériel de haute qualité destiné à bloquer les petites particules de poussière. Le filtre à cartouche doit être utilisé exclusivement pour l'aspiration de poussières. Un filtre à cartouche pour poussières est requis pour l'aspiration de poussières. Si le filtre à cartouche est humide, il se bouchera rapidement et sera difficile à nettoyer. Manipulez le filtre avec précaution lorsque vous le retirez pour le nettoyer ou le remplacer. Vérifiez l'état des filtres afin de détecter des signes d'usure ou de petits trous éventuels. Un petit trou peut laisser passer la poussière à travers le filtre. N'utilisez pas de filtre trouvé ou déchiré, remplacez-le immédiatement.

RANGEMENT DU CORDON

1. Lors du déballage de votre nouvel Aspirateur D'Atelier Sec Et Humide, les crochets de rangement pour le cordon sont tournés vers l'intérieur.
2. Pour utiliser le dispositif de rangement du cordon, faites pivoter les deux crochets vers l'extérieur jusqu'à ce qu'ils s'enclenchent (Illustrations 1 et 2).
3. Lorsque vous êtes prêt à utiliser votre aspirateur, il suffit de faire pivoter l'un des crochets vers l'intérieur pour dégager rapidement le cordon (Illustration 3).

RANGEMENT

Avant de ranger votre aspirateur, le réservoir collecteur doit être vidé et nettoyé. Les accessoires doivent être nettoyés et rangés afin d'être facilement disponibles en cas de besoin. Rangez l'aspirateur d'atelier sec et humide à l'intérieur.

RÉPARATIONS

Les réparations de cet aspirateur d'atelier sec et humide doivent être effectuées exclusivement par du personnel de service qualifié à l'aide exclusivement de pièces de rechange identiques aux pièces d'origine.

INSTALLATION ET NETTOYAGE DU FILTRÉ À CARTOUCHE

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant (Illustration 1).
2. Retirez le bloc-moteur, puis placez-la à l'envers.
3. Installez le filtre à cartouche au-dessus du logement du filtre en vous assurant que le logement est entièrement recouvert (Illustrations 2 et 3).
4. Placez le support du filtre au-dessus du filtre à cartouche, par-dessus la lèvre surélevée, puis serrez-le en le tournant dans le sens des aiguilles d'une montre; ne pas serrer excessivement (Illustrations 4 et 5).
5. Replacez le bloc-moteur sur le réservoir collecteur.

RETRAIT ET NETTOYAGE DU FILTRE À CARTOUCHE

1. Déverrouillez, puis retirez le support du filtre en tournant la poignée du support dans le sens inverse des aiguilles d'une montre.
2. Avec le bloc-moteur retiré et renversé, retirez avec précaution le filtre à cartouche du logement du filtre (Illustration 6).
3. Nettoyez le filtre à cartouche en le tapant doucement ou en éliminant la poussière à l'aide d'une brosse. Le nettoyage ne doit pas être effectué à l'intérieur dans des pièces d'habitation. Un nouveau filtre est recommandé pour une performance optimale.
4. Installez le filtre nettoyé ou neuf ainsi qu'illustré ci-dessus aux étapes 2 à 4 de la section Installation Du Filtre À Cartouche.

IMPORTANT! Nettoyez ou remplacez le filtre à cartouche régulièrement afin d'en obtenir des performances optimales.

UTILISEZ TOUJOURS LE FILTRE À CARTOUCHE POUR EFFECTUER TOUTE ASPIRATION DE POUSSIÈRES. En cas d'utilisation de la machine sans le filtre à cartouche, cela peut entraîner la surchauffe du moteur et la perte du droit à la garantie. Gardez toujours à portée de main des filtres à cartouche de rechange.

AVERTISSEMENT : DÉBRANCHEZ TOUJOURS LA FICHE DE LA PRISE DE RANT AVANT DE RETIRER LE BLOC-MOTEUR DU RÉSERVOIR COLLECTEUR.

INSTALLATION DU SAC COLLECTEUR DE POUSSIÈRES

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant (Illustration. 1).
2. Retirez la brosse à moteur, puis placez-la à l'envers.
3. Faites coulisser la bride du sac à poussière en carton sur l'orifice d'entrée jusqu'à ce qu'elle s'arrête (Illustration. 2).
4. Dépliez le sac à poussière de manière à ce qu'il soit réparti uniformément à l'intérieur du réservoir (Illustration. 3).
5. Replacez la brosse à moteur sur le réservoir collecteur.

INSTALLATION ET NETTOYAGE DU FILTRE EN MOUSSE POUR MATÉRIAUX HUMIDES

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant (Illustration 1).
2. Retirez le bloc-moteur, puis placez-la à l'envers. Suivez les instructions relatives au retrait du filtre à cartouche en page 15.
3. Faites glisser délicatement le filtre en mousse pour matériaux humides pour le poser au-dessus du logement du filtre en vous assurant que le logement est entièrement recouvert (Illustrations 2 et 3).
4. Placez le bloc-moteur sur le réservoir collect

NETTOYAGE DU FILTRE EN MOUSSE POUR MATÉRIAUX HUMIDES

1. Avec le bloc-moteur retiré et renversé, retirez avec précaution le filtre en mousse pour déchets humides (Illustration 4).
2. Utilisez une solution d'eau et de savon doux pour laver le filtre en mousse pour matériaux humides, puis rincez-le à l'eau propre (Illustration 5).
3. Laissez le filtre humide sécher complètement à l'air avant de le ranger ou de l'installer sur la cage du filtre.

DÉPANNAGE

AVERTISSEMENT : AFIN DE RÉDUIRE TOUS RISQUES D'ÉLECTROCUTION, DÉBRANCHEZ L'APPAREIL AVANT DE PROCÉDER À SON DÉPANNAGE.

PROBLÈME CAUSE POSSIBLE SOLUTION
Impossible de faire fonctionner l'aspirateur d'atelier sec et humide.	Absence d'alimentation.	Vérifiez l'état de la source d'alimentation, du cordon, des disjoncteurs, et des fusibles.
	Cordon d'alimentation défectueux.	Débranchez, puis vérifiez l'état du cordon d'alimentation. S'il est endommagé, faites-le réparer par un professionnel.
	Le réservoir collecteur est plein.	Videz le réservoir collecteur.
	Le commutateur n'est pas correctement positionné.	Appuyez sur la touche « I » On (Marche) située sur le bloc-moteur.
De la poussière s'échappe par le couvercle du moteur.	Absence ou détérioration du filtre à cartouche.	Fixez ou remplacez le filtre à cartouche.
	L'aspirateur a été utilisé pour capter des poussières fines, notamment la poussière de placoplâtre, la suie de cheminée ou les cendres, sans filtre à poussière fine équipé.	Retirez le filtre à cartouche standard, puis installez le filtre à poussières fines approprié.
Efficacité réduite et vibrations du moteur/en vitesse.	Présence d'obstructions dans le suceur ou dans le tuyau ou dans l'entrée du réservoir collecteur.	Débranchez et assurez-vous que les entrées du suceur, du tuyau et du réservoir collecteur ne sont pas bouchées.
	Le filtre à cartouche est obstrué par des poussières fines.	Retirez le filtre, puis nettoyez-le ou installez un filtre à cartouche neuf.

VUE ÉCLATÉE

Pièce Numéro de pièce Description Quantité
1 551253	101 Ensemble poignée	1
2 551013	103 Support de rangement du tuyau 2
3 Ensemble Bloc-Moteur 1
4 551062	107 Filtre à cartouche	1
5 551062	108 Porte-filtre 1
6 551013	104 Flotteur 1
7 551012	116	Logement de filtre 1
8 551253	104	Ensemble loquet 2
9		Réservoir collecteur 1
10 551062	105 Ensemble orifice d'aspiration	1
11	551062104	Dispositif d'Enroulement du Cordon À Relâchement Rapide	1
12 551027	140 Diffuseur De Bruit	1
13 551437	102 Tuyau	1
14 551436	108 Manche d'extension verrouillable	1
15 551437	103	Embout pour voiture verrouillable	1
16 551436	110	Buse utilitaire verrouillable	1
17 551436	111 Suceur plat verrouillable	1
18	551009111	Filtre en Mousse pour Déchets Humides	1
19 551644	105 Sac de récupération de poussières	1
