MODE D'EMPLOI H5101 Emos

Consignes de sécurité et averissements 2

Contenu de l'emballage 3

Description de l'appareil 4

Installation et montage 5

Contrôles et fonctions 10

FAQ sur le dépannage 12

Consignes de sécurité et averissements

Avant d'utiliser l'appareil, liquez le mode d'emploi.

Respectez les consignes de sécurité de ce manuel.

EMOS spel. s r.o. déclare que les produits H5101, H5102, H5103, H5104, H5105, H5106 sont conformes aux exigences de base et aux autres dispositions pertinentes des directives. L'equipement peut être utilisé librement dans l'UE. La déclaration de conformité peut être consultée sur le site web http://www.emos.eu/download. L'appareil peut être utilisé sur la base de l'autorisation générale n^ VO-R/10/07.2021-8 modifiée.

Contenu de l'emballage Module de commutation Manuel

Caracteristiques techniques
Alimentation:AC 100-240 V 50/60 Hz

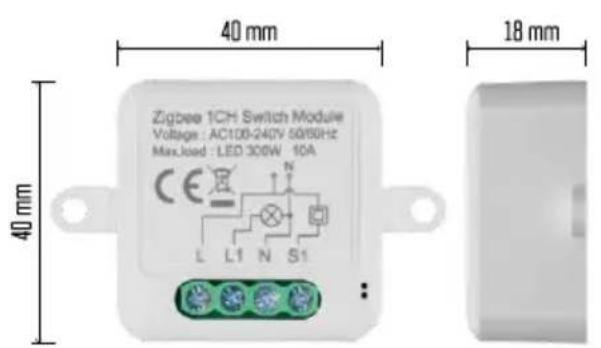

Dimension 40× 40× 18 mm
Poids net:30g
App:EMOS GoSmart pour Android et iOS
Connectivite:Wi-Fi 2,4 GHz (IEEE802.11b/g/n)/ Zigbee 2402 2480MHz Bande de
frequence:2,400-2,4835 GHz

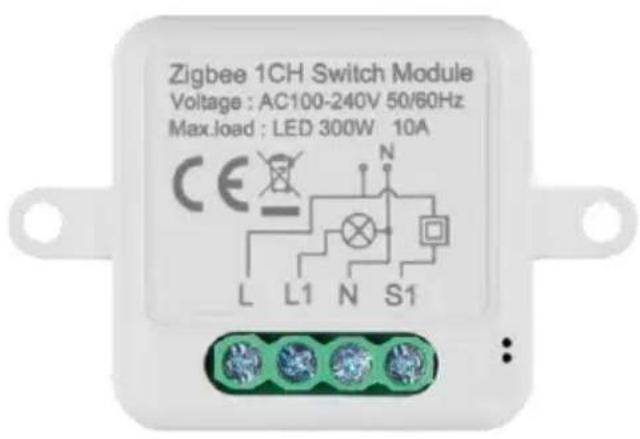

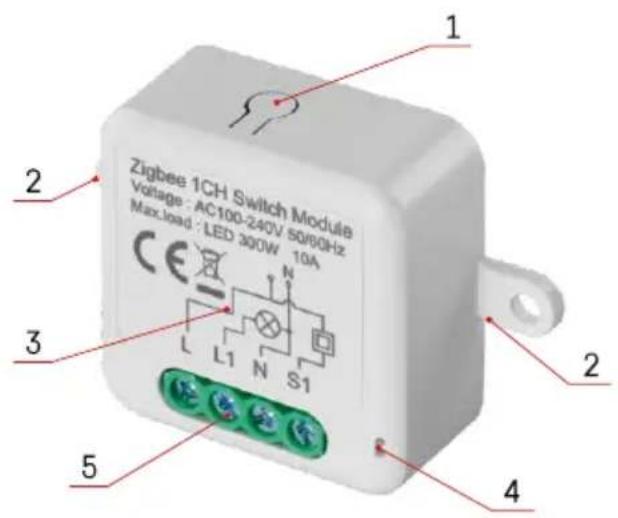

Description du dispositif

1-Bouton RESET
2 - Trous de fixation
3 - Schéma de câblage du module concerné
4-Voyant d'etat LED

• Bleu clignotant - L'appareil est en mode d'appairage / s'est déconnecté du réseau
• Bleu allumé - L'appareil est en mode de fonctionnement 5 - Bornier pour le raccordement du câblage

Avis

Il est fortement recommendé que le module Smart Switch soit installé par une personne compétente. Une installation mal réalisée peut partager un risque de chic électrique. Suivez attentivement les instructions suivantes et respectez les charges maximales de l'équipment indiquées ci-dessous pour garantir un fonctionnement sur et correct.

Charge maximaile

Module à 1 canal avec fils LN - LED 300 W, 10 A

Module à 2 canaux avec fils LN - LED 2 × 150 W 2 × 5 A

Module à 1 canal sans fil N - 10-100 W

Module à 2 canaux sans fil N - 2× (10-100 W)

Modules Wi-Fi

Assurez-vous que le réseau Wi-Fi auquel vous connectez le module fonctionne à 2,4 GHz et non à 5 GHz.

Modules ZigBee

Pour que les modules ZigBee fonctionnent, ils doivent être connectés à une passerelle ZigBee. La passerelle ZigBee elle-même doit être connectée à un réseau Wi-Fi de 2,4 GHz.

Installation et assemblage

Placez le module connecté dans la boîte d'installation sous un interrupteur ou une prise. Grâce à la possibilité de fixation, le module peut également être installé à divers autres endroits (par exemple sous une plaque de plâtre, dans le plafond...) Le schéma de câblage se trouve ci-dessous.

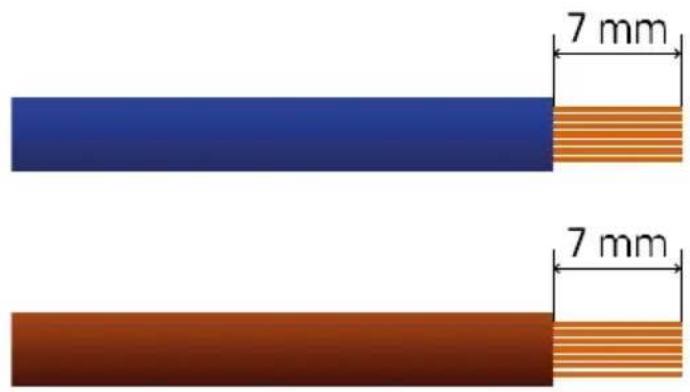

Pour des raisons fonctionnelles et de sécurité, il est essentiel que tous les cables connectés à ce module soient dénudés à l'extrémité jusqu'à une longueur de 7 mm.

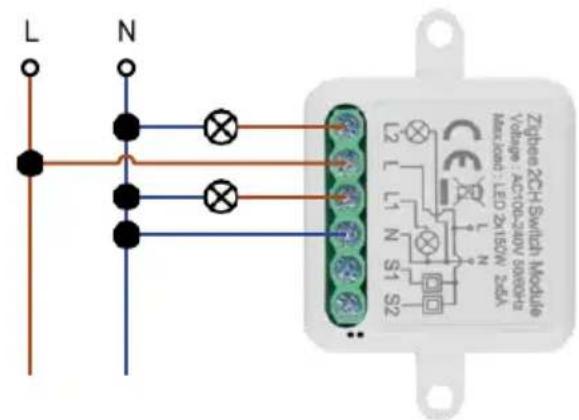

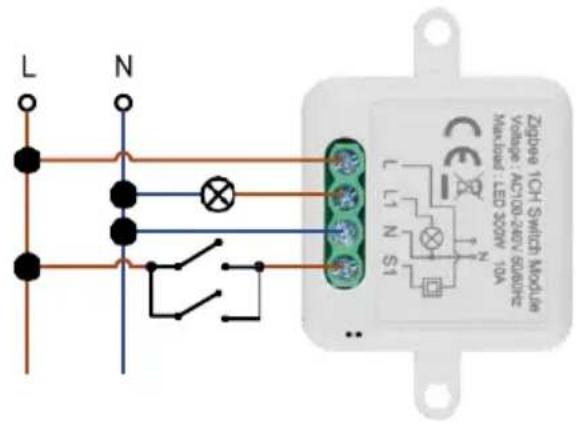

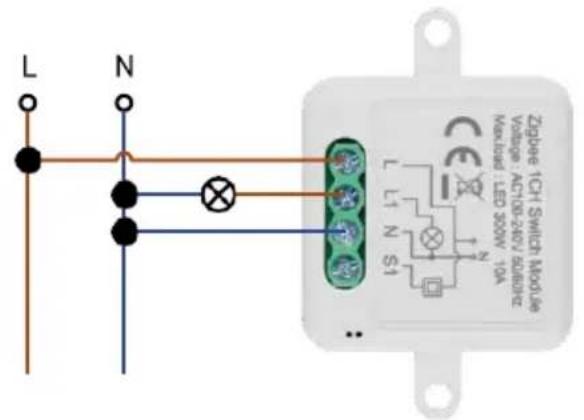

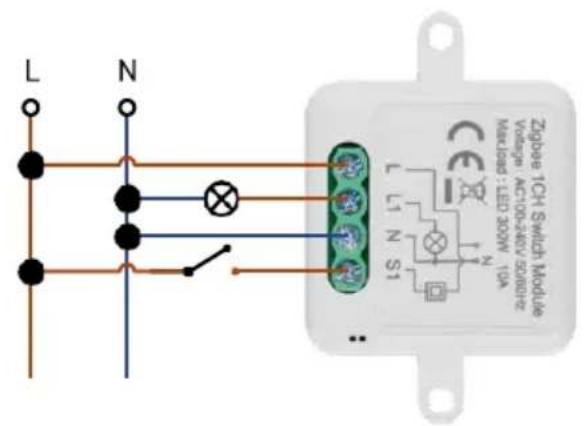

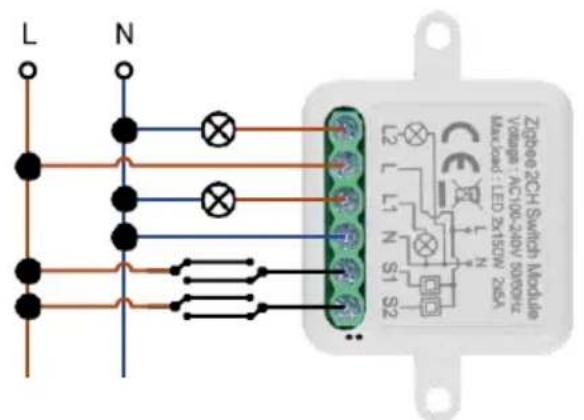

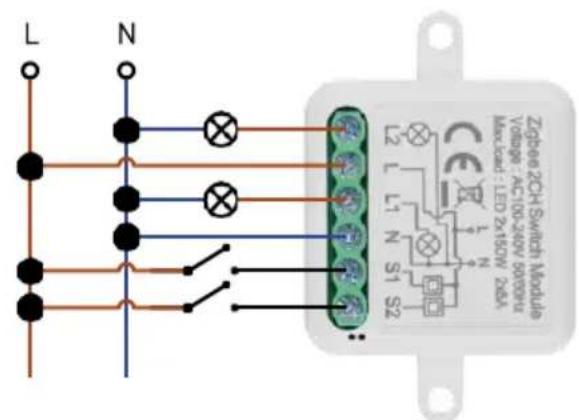

Schemas de cablage pour les modules de commutation Wi-Fi et ZigBee avec fils LN (H5101, H5102, H5105, H5106)

H5101/H5105

commutateur Commutateur a
1 canal -Avec

H5101/H5105

Commutateur à 1 canal - Sans deux commutateurs

H5101/H5105

2 canaux - Sans

H5102/H5106

Commutateur à 1 canal - Avec un commutateur

commutateur Commutateur a

H5102/H5106

H5102/H5106

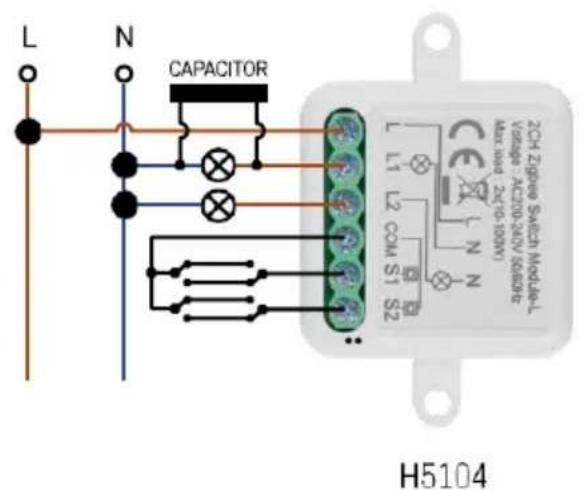

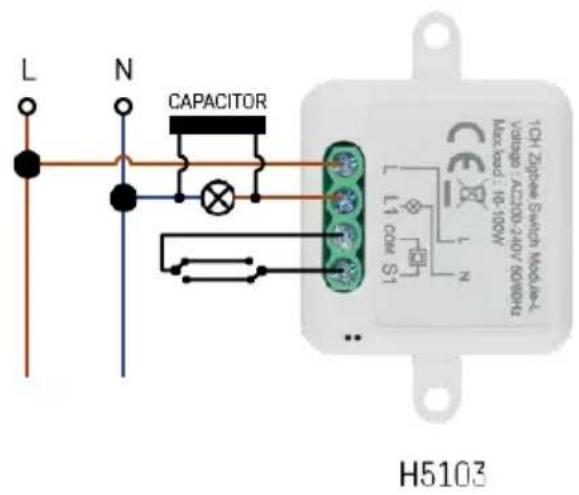

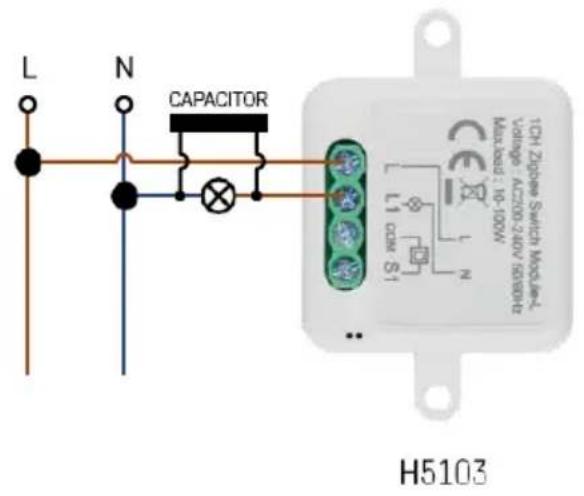

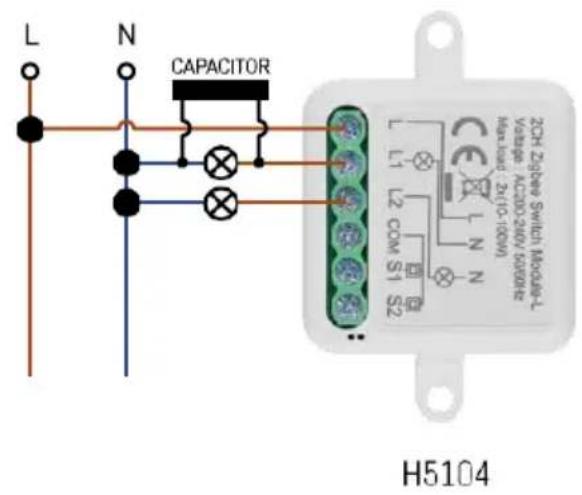

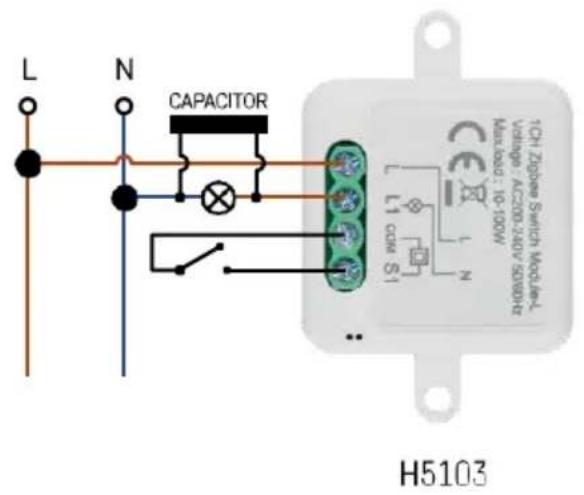

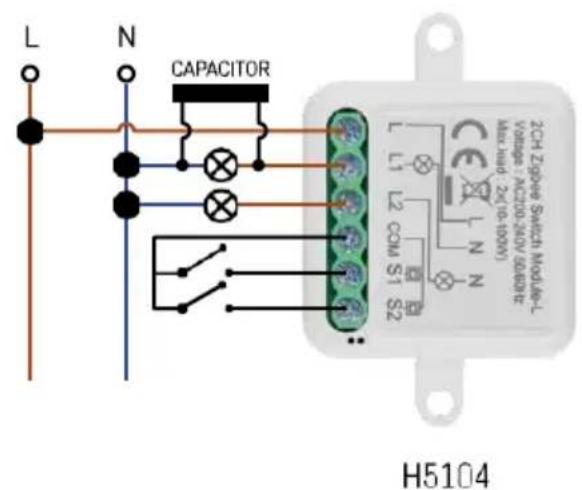

Schemas de cablage pour les modules de commutation Wi-Fi et ZigBee sans fil N (H5103, H5104)

Commutateur à 1 canal - Sans deux commutateurs

commutateur Commutateur a

1 canal - Avec

Commutateur à 1 canal - Avec un commutateur

commutateur Commutateur a

2 canaux - Sans

Commutateur à 2 canaux - Avec deux

interrupteurs Commutateur à

2 canaux - Avec

un interrupteur

Appairage avec une application

Installation de l'application EMOS GoSmart

• L'application est disponible pour Android et iOS via Google play et l'App Store.
• Veuillez scanner le code QR pour télécharger l'application.

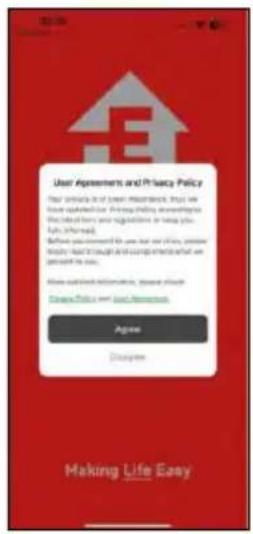

Ouvrez l'application EMOS GoSmart et confirmez la politique de confidentialite en cliquant sur Accepter.

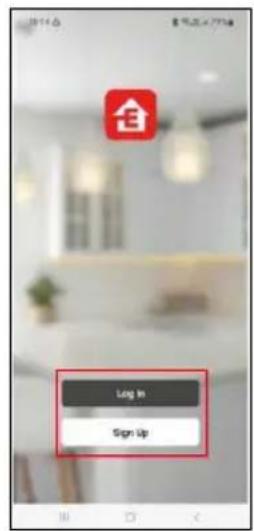

Selectionnez l'option d'enregistrement.

Saisissez le nom d'une adresse électronique valide et choisissez un mot de passer. Confirmez votre consentement à la politique de confidentialité. Sélectionnez l'options

"s'inscire".

Appairage avec une application

Selectionnez Ajouter un apparéil.

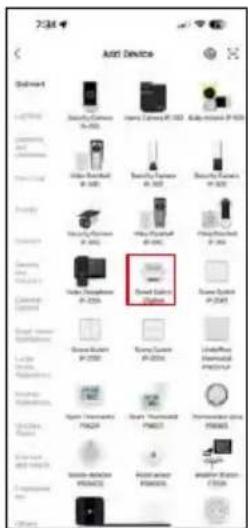

Selectionnez une catégorie de produits GoSmart et selectionné un dispositif Smart Switch (ZigBee) / Smart

Switch (Wi-Fi).

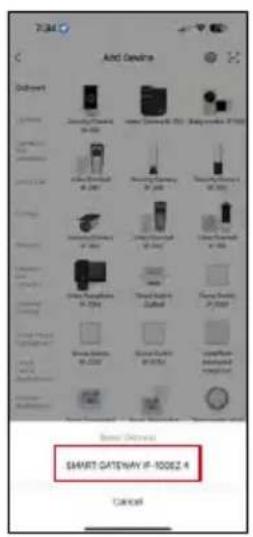

[Pour le module ZigBee uniquement] Sélectionnez la passerelle ZigBee avec laquelle vous souhaitez coupler le module. Cette passerelle doit être ajoutée dans l'application avant d'appairer le module.

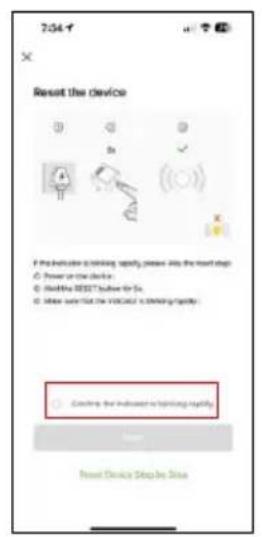

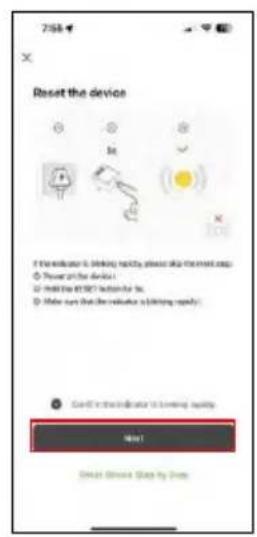

Réinitialisez le module en maintainant le bouton RESET,enforcé pendant 5 secondes ou en actionnant l'interrupteur physique 6 fois (6 fois marche-arrêt) et en vérifier que la LED clignote.

L'appareil sera automatiquement recherché.

Une fois l'appairage réussi, l'application affiche un écran de confirmation. Utilisez l'icone en forme de crayon pour nommer le module selon vos besoin.

Contrôles et fonctions

Icônes et voyants lumineux

√	Paramètres avancés (décrits plus en détail dans la section suivante)
⓷	Minuteries
⓶	Paramètres du module

Bouton interrupteur (ON/OFF)

*Une pression longue permet de renommer le bouton

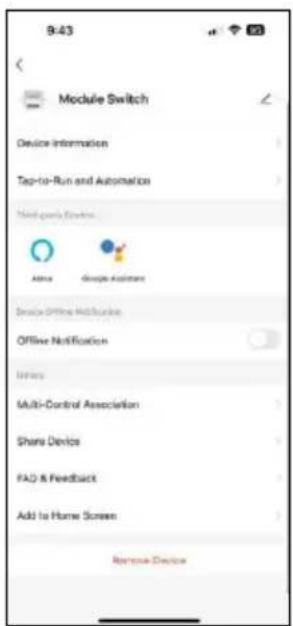

Description des paramètres de l'extension

• Informations sur l'appareil - Informations de base sur l'appareil et son propriété
• Tap-to-Run et automatisation - Permet de visualiser les scènes et les automatismes assignés à l'appareil. La création de scènes est possible directement dans le menu principal de l'application dans la section "Scènes".
• Notification de déconnexion - Pour éviter les rappels constants, une notification sera envoyée si l'appareil reste déconnecté pendant plus de 30 minutes.
• Association multi-controle - Groupeement d'appareils
• Partager l'appareil - Partager la gestion de l'appareil avec un autre utilisateur
• FAQ et commentaires - Consultez les questions les plus courantes et leurs solutions, et envoyez-nous directement une question, une suggestion ou un commentaire.
• Ajouter à l'écran d'accueil - Ajoutez une icone à l'écran d'accueil de votre téléphone. Avec cette étape, vous n'avez pas besoin d'ouvrir votre apparéil via l'application à chaque fois, mais il vous suffit de cliquer directement sur l'icone ajoutée pour acceder directement au module.

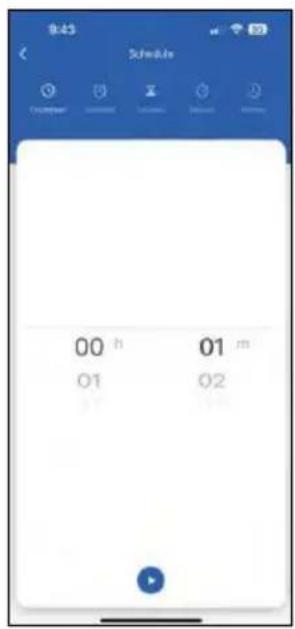

Réglages de la minuterie

• Compte à rebours - L'appareil s'éteint/se rallume après une durée déterminée (en fonction de l'état actuel de la mise en marche).
• Schedule - Programmation de la mise en marche automatique en fonction de l'heure définie (par exemple, lundi de 13h00 à 15h00 - On ; 15h00-17h00 - Off...)
• Circularer - Circularer entre ON et OFF dans une période de temps avec des paramétres de durée ON et OFF (par exemple, vous avez un aquarium où vous avez besoin de la filtration pendant 30 minutes toutes les heures -> Dans l'application, vous reglez l'heure de début à 8:00 et l'heure de fin à 20:00 afin que la filtration ne vous dérange pas pendant la nuit. L'heure d'ouverture est le temps pendant lequel l'appareil sera en marche, dans notre cas 30 minutes de filtration et l'heure de fermeture serait l'heure pendant laquelle la filtration sera éteinte).
• Aléatoire - Le module s'allume à des heures aléatoires pour des durées aléatoires de - à (illusion que quelqu'un est dans la maison).
• Inching - Une fois reglé, le module s'eteint à l'issue de la durée programmée.

Paramètres du module

• État du relais - Comportement du module après une coupure de courant.
• Réglages du type de commutateur - Réglages en fonction de votre type de commutateur physique.

• Interrupteur à bascule - Basculer pour changer d'etat - La position marche/arrêt est régée en fonction de la position actuelle de l'interrupteur physique. Ainsi, si le module est allumé et que l'interrupteur est pressé vers le haut, ce dernier est activé. Si le module est étéint, alors Up = Off. Il en va de même pour la position "Bas".
• Interrupteur à bascule - État synchrone - Définit la position marche/arrêt en fonction de la commutation réelle de votre interrupteur physique. Ainsi, si l'interrupteur est allumé, le module s'allumera et vice versa.
• Interrupteur à bouton - Interrupteur à un bouton qui revient à sa position initiale, 1ère pression = marche, 2ème pression = arrêt.

FAQ sur le dépannage

Je n'arrive pas à jumeler les apparèils. Que doit je faire ?

Assurez-vous que vous utilisez un réseau Wi-Fi 2,4 GHz et que le signal est suffisamment puissant.
- Autoriser l'application dans les paramètres
Assurez-vous que vous utilisez la derniere version du systeme d'exploitation mobile et la derniere version de l'application.

Que puis-je contrôler avec le module ?

• La plupart des petits apparéils électroménagers tels que les lampes, les prises de courant, les machines à café, etc.
• Veuillez tenir compte de la charge maximale indiquée directement sur le module. Il est donc déconseilé d'installer le module pour contrôle des appareils plus importants tels que des moteurs électriques, des pompes, des chaudières...

Que doit je faire si je change de réseau Wi-Fi ou de mot de passer?

• Le module doit être réinitialisé et apparié à nouveau avec l'application.

Que se passe-t-il si le réseau Wi-Fi cessse de fonctionner?

• Si vous avez également un interrupteur physique connecté au module, l'appareil peut toujours être contrôle sans problème. Cependant, vous ne pourrez pas contrôler les modules via l'application tant que le réseau Wi-Fi ne sera pas opérationnel. Les modules ZigBee font exception à cette règle, car ils peuvent toujours être contrôlés à distance avec d'autres appareils ZigBee, comme l'interrupteur scénique EMOS H5011, même après une coupure d'Internet.
