Type de produit	Table de cuisson à induction
Marque	Neff
Modèle	BCR5390G
Dimensions (L x P)	90 cm x 52 cm
Hauteur	4 cm
Poids net	Environ 12 kg
Alimentation électrique	220-240 V / 380-415 V 3N~
Puissance totale	7,4 kW (estimation)
Nombre de foyers	4
Type de foyers	Induction
Fonctions principales	Détection de casseroles, arrêt automatique, verrouillage enfant, indicateur de chaleur résiduelle, fonction booster
Nettoyage et entretien	Surface vitrocéramique, nettoyage avec un chiffon doux et produit adapté
Sécurité	Verrouillage enfant, arrêt de sécurité, protection contre la surchauffe
Installation	Encastrable, nécessite une ventilation adéquate, distance minimale avec les meubles
Classe de protection	Classe 1
Accessoires fournis	Câble d'alimentation, collier de serrage

FOIRE AUX QUESTIONS - BCR5390G NEFF

Quelles sont les dimensions d'encastrement pour le modèle BCR5390G ?

Les dimensions d'encastrement sont généralement indiquées dans la notice. Pour une table de 90 cm, prévoyez une découpe d'environ 86 cm x 49 cm. Consultez le schéma de montage pour des mesures exactes.

Comment brancher la table de cuisson BCR5390G ?

Le branchement doit être effectué par un spécialiste agréé. Suivez le schéma de raccordement fourni : pour 220-240 V monophasé, utilisez un câble 3 fils ; pour 380-415 V triphasé, utilisez un câble 5 fils. Respectez les couleurs : BN (marron), BU (bleu), GN/YE (jaune/vert), BK (noir), GY (gris).

Quelle est la puissance maximale de la table BCR5390G ?

La puissance totale est d'environ 7,4 kW, répartie sur les 4 foyers. Chaque foyer peut avoir une puissance individuelle allant jusqu'à 2,2 kW avec la fonction booster.

Comment activer le verrouillage enfant ?

Appuyez sur la touche de verrouillage (souvent symbolisée par un cadenas) pendant 3 secondes jusqu'à ce qu'un voyant s'allume. Pour désactiver, répétez l'opération.

Que faire si la table affiche un code d'erreur ?

Notez le code d'erreur. Par exemple, 'U400 E3510' indique un problème de raccordement. Coupez l'alimentation, vérifiez le branchement et consultez la notice. Si le problème persiste, contactez le service après-vente.

Comment nettoyer la surface vitrocéramique ?

Attendez que la table refroidisse. Utilisez un chiffon doux et un nettoyant spécial vitrocéramique. Évitez les éponges abrasives et les produits contenant du vinaigre ou du citron.

Peut-on installer la table au-dessus d'un four ?

Oui, à condition que le four soit à ventilation forcée. Respectez une distance minimale de 5 mm entre les deux appareils et une distance de 30 mm entre la surface du plan de travail et la façade du four.

Quelle est la consommation énergétique de la table BCR5390G ?

La consommation varie selon l'utilisation. En moyenne, une table à induction consomme environ 0,2 à 0,5 kWh par heure de cuisson. La classe énergétique n'est pas spécifiée pour ce modèle.

Comment remplacer le câble d'alimentation ?

Le câble doit être remplacé uniquement par un spécialiste agréé. Utilisez un câble de même type et section. Contactez le service après-vente Neff pour obtenir un câble compatible.

L'appareil est-il compatible avec tous les types de casseroles ?

Utilisez des casseroles à fond ferromagnétique (acier, fonte, émaillé). Testez avec un aimant : s'il adhère, la casserole est compatible. Les casseroles en cuivre, aluminium ou verre ne fonctionnent pas.

MODE D'EMPLOI BCR5390G NEFF

16

17

Indications générales

■ Lisez attentivement cette notice.
■ Seul un spécialiste agréé est autorisé à brancher l'appareil.
- Une installation, une ouverture de l'appareil, un raccordement ou un montage incorrects annulent la validité de la garantie du produit.
■ Avant toute intervention sur l'appareil, coupez l'alimentation électrique.
- Après l'installation, s'assurer que l'utilisateur n'a aucun accès aux pièces électriques.
■ N'utilisez jamais cet appareil dans un bateau ou un véhicule.

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet appareil.

La sécurité de l'appareil à l'usage est garantie s'il a été incorporé conformément aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

AVERTISSEMENT – Danger : gnétisme !

L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs cardiaques ou des pompes à insuline.

- Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

AVERTISSEMENT – Risque de ssure !

Les pièces accessibles lors de l'installation peuvent présenter des arêtes vives et provoquer des coupures.

▶ Portez des gants de protection

Conseils concernant le branchement électrique

Respectez les conseils suivant pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

■ Seul un spécialiste agréé ou un technicien de service spécialement formé est habilité à raccorder l'appareil. La personne doit être agréée conformément aux réglementations locales du pays et de la compagnie d'électricité.

• Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation.
• Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte.

Type de connexion

- Cet appareil est conforme à la classe de protection 1. Par conséquent, utiliser l'appareil uniquement avec une prise à conducteur de protection.

Cordon d'alimentation

Le cordon d'alimentation peut être raccordé à la prise de raccordement de la table de cuisson ou être joint à l'appareil.

• Vous trouverez les valeurs de raccordement requises sur la plaque signalétique et sur le schéma de raccordement.
• Utiliser uniquement le câble de raccordement fourni avec l'appareil ou fourni par le service après-vente. Si vous avez besoin d'un câble plus long, contactez le service après-vente. Des cordons d'alimentation secteur jusqu'à 2,20 m de longueur sont disponibles.

Conseils concernant les meubles d'encastrement

• Vous pouvez installer la table à induction uniquement via des tiroirs ou des fours à ventilation forcée. Ne pas installer de réfrigérateur, de lave-vaisselle, de four non ventilé ou de lave-linge sous la table de cuisson.
  ■ S'assurer que les meubles d'encastrement résistent à la chaleur jusqu'au moins 90 °C.

Plan de travail

Respecter les recommandations du fabricant du plan de travail.

• À plat, à l'horizontale, stable.
  ■ Le plan de travail dans lequel vous intégrez l'appareil doit pouvoir supporter une charge d'environ 60 kg.
• Pour des plans de travail minces, utiliser un matériau de renforcement résistant à la chaleur et á l'humidité.
  ■ Vérifier la planéité de la table de cuisson une fois qu'elle est montée.

Hotte

- La distance entre la hotte et la table de cuisson doit être au moins égale à la distance indiquée dans les instructions de montage de la hotte.

Préparation des meubles d'encastrement

1. Marquer la découpe des meubles selon le croquis de montage.

- Veiller à ce que l'angle du chant de la découpe par rapport au plan de travail soit de 90°. → Fig. 1

1. Éliminer les copeaux après les travaux de découpe.
2. Sceller les chants de découpe de façon thermostable.

Ventilation

Afin de garantir un fonctionnement correct de l'appareil, la table de cuisson doit être suffisamment ventilée. La ventilation dans la partie inférieure de l'appareil requiert une amenée d'air frais suffisante. Par conséquent, adapter si nécessaire le mobilier à cette fin.

1. Respecter une distance minimale entre l'arrière du meuble et la paroi de la cuisine.

$$ \rightarrow \text { Fig. } 2 $$

1. Dégager une ouverture en haut à l'arrière du meuble.

$$ \rightarrow \text { Fig. } 3 $$

1. Si la distance minimale de 20 m n'est pas respectée à l'arrière du meuble, créer une ouverture au fond.

$$ \rightarrow \text { Fig. } 4 $$

1. Si l'intérieur du meuble n'est pas plus large que 880 mm, réaliser des encoches sur les panneaux de côté.

$$ \rightarrow \text { Fig. } ⑤ $$

1. Ne pas fermer le socle inférieur de façon hermétique.

Remarque : Si vous monter l'appareil dans un îlot de cuisson ou à un autre emplacement non décrit, veiller à une ventilation adéquate de la table de cuisson.

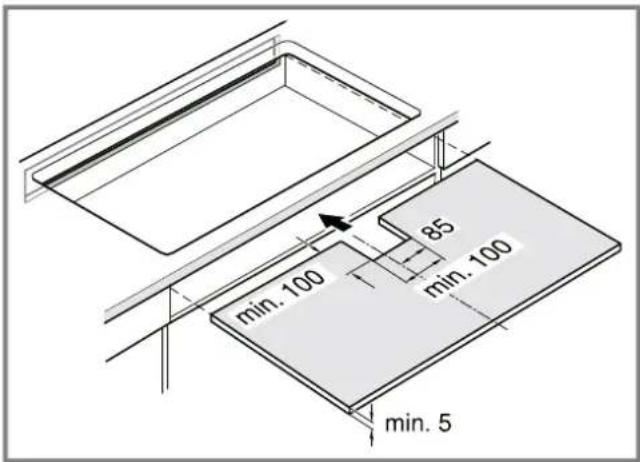

Montage au-dessus d'un tiroir

- Afin d'assurer une bonne ventilation, la distance entre la surface du plan de travail et la partie supérieure du tiroir doit être de 65 mm.

$$ \rightarrow \text { Fig. } 6 $$

Montage au-dessus d'un four

- Pour garantir une bonne ventilation, la distance entre la partie supérieure du plan de travail et la surface de la façade du four doit être de 30 mm et la distance minimale entre le four et la table de cuisson doit être de 5 mm.

- Consultez les instructions de montage du four si vous devez agrandir la distance entre la table de cuisson et le four.

$$ \rightarrow \text { Fig. } 7 $$

Poser le cordon d'alimentation dans la prise de raccordement

Condition : Pour les appareils sans bloc secteur prémonté.

1. Retourner la table de cuisson et placer un chiffon ou une autre surface sur le fond de l'emballage pour éviter toute rayure.

$$ \rightarrow \text { Fig. } 8 $$

1. Soulever le chapeau de la prise de raccordement à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 9 $$

1. Desserrer la vis de fixation et soulever le collier de serrage à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 1 0 $$

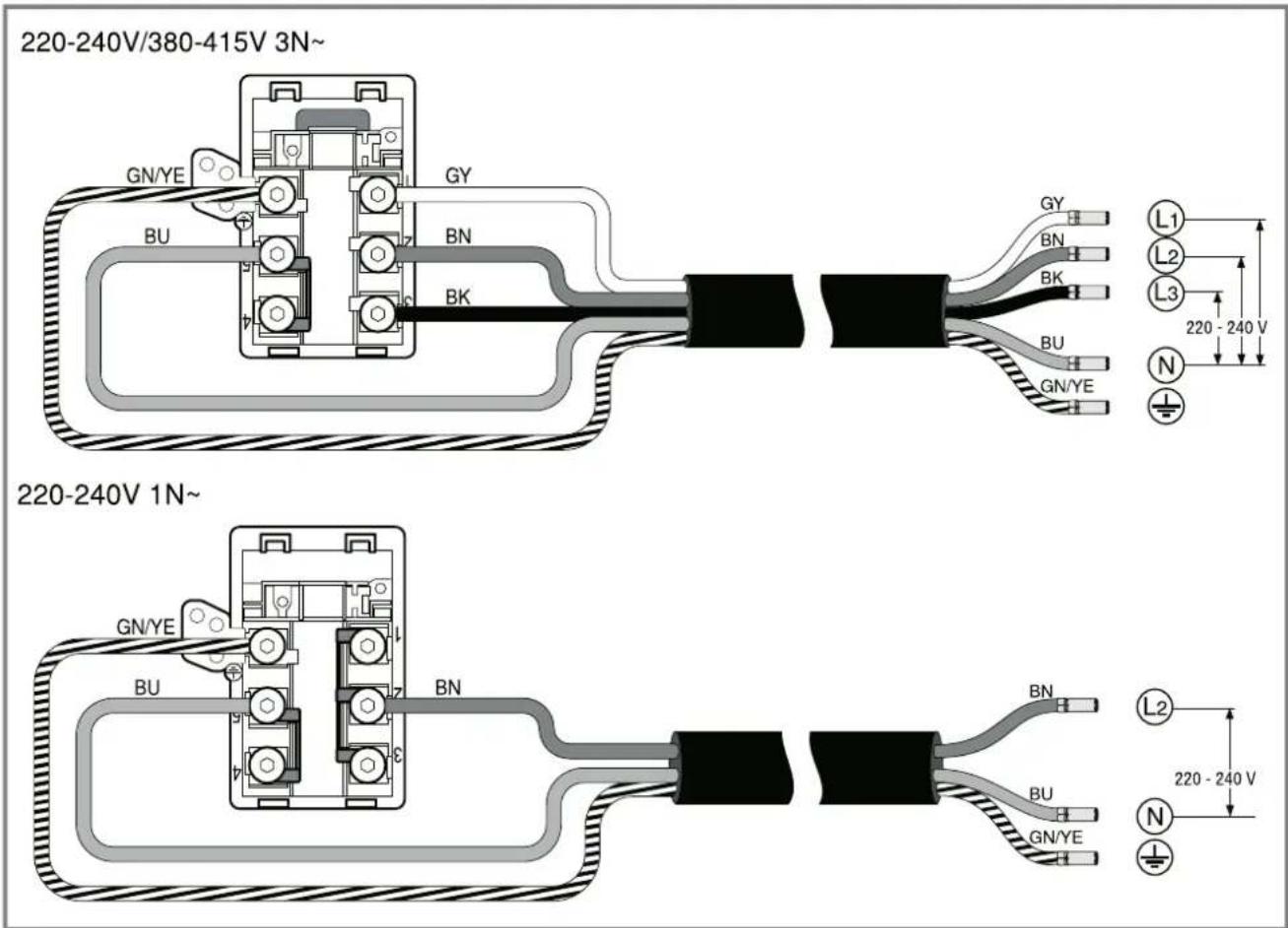

1. Effectuer le raccordement à la prise de raccordement uniquement conformément à la figure :

$$ \rightarrow \text { Fig. } 1 1 $$

• BN : marron
• BU : bleu
• GN/YE : jaune et vert
• BK : noir
• GY : gris

Remarques

• Lorsque le raccordement est effectué selon le schéma de raccordement 3N\~, le câble à 5 fils fourni doit être utilisé.
  ■ Lorsque le raccordement est effectué selon le schéma de raccordement 1N, le câble à 3 fils fourni doit être utilisé. Disposer les ponts selon le schéma de raccordement.

• Après le raccordement du câble, serrer les vis de la prise de raccordement correctement.

$$ \rightarrow \text { Fig. } \boxed {1 2} $$

1. Fixer le cordon d'alimentation avec le collier de serrage et serrer les vis de fixation.
2. Placer les câbles dans la partie centrale de la prise de raccordement. Fermer le chapeau de la prise de raccordement.
3. Si le cordon d'alimentation interfère avec le tiroir, fixer le câble à la partie inférieure de la table de cuisson à l'aide du serre-câble joint.

$$ \rightarrow \text { Fig. } 1 3 $$

Mise en place de la table de cuisson

1. Ajuster la table de cuisson dans la partie antérieure de la niche d'encastrement.

$$ \rightarrow \text { Fig. } 1 4 $$

1. Introduire la table de cuisson dans la découpe.

$$ \rightarrow \text {Fig.} 1 5 $$

1. En cas de plans de travail carrelés, étanchéifier les joints du carrelage avec un joint en silicone.

Remarque : Ne pas plier ou coincer le câble de raccordement et l'éloigner d'arêtes coupantes et d'éléments chauds.

Branchement de l'appareil

Condition : Respecter les valeurs de raccordement figurant sur la plaque signalétique.

1. Procéder au raccordement uniquement selon le schéma de raccordement :

→ Fig. 16, → Fig. 17
- BN : marron
- BU : bleu
- GN/YE : jaune et vert
- BK : noir
- GY : gris

1. Vérifier l'état de fonctionnement : si l'affichage de l'appareil U400 E3510 Apparaît cela signifie qu'il n'est pas correctement raccordé. Débrancher l'appareil de l'alimentation secteur et vérifier le branchement du câble d'alimentation au réseau électrique.

Combinaisons spéciales

Si vous installez la table de cuisson au-dessus d'un four d'une autre marque, utilisez un plateau vapeur en bois.

$$ \rightarrow \text { Fig. } 1 8 $$

Démonter l'appareil

ATTENTION!

Les outils risquent endommager l'appareil.

▶ Ne jamais extraire l'appareil en faisant levier.
1. Débrancher l'appareil du réseau électrique.
2. Faire sortir la table de cuisson en la poussant par le bas.
