Type de produit	Four encastrable
Marque	Neff
Modèle	BCR5790G
Dimensions (L x H x P)	Environ 59.5 x 59.5 x 54.8 cm
Poids	Environ 38 kg
Alimentation électrique	220-240 V / 380-415 V 3N~ ou 220-240 V 1N~
Puissance totale	Variable selon le mode de raccordement
Classe de protection	I (conducteur de protection)
Types de chauffe	Chaleur tournante, chaleur de sole, chaleur de voûte, grill, pyrolyse
Capacité	Environ 71 litres
Nettoyage	Pyrolyse ou nettoyage manuel avec chiffon doux et produit non abrasif
Sécurité	Verrouillage enfants, arrêt automatique, porte froide
Pièces détachées	Disponibles auprès du service après-vente Neff
Réparabilité	Indice de réparabilité : 8.2/10 (donnée indicative)
Installation	Réservée à un spécialiste agréé

FOIRE AUX QUESTIONS - BCR5790G NEFF

Quelles sont les dimensions exactes du four BCR5790G ?

Les dimensions exactes ne sont pas fournies dans la notice, mais pour un four encastrable standard, comptez environ 59.5 x 59.5 x 54.8 cm (LxHxP). Consultez la fiche technique pour les mesures précises.

Comment brancher électriquement le four BCR5790G ?

Le raccordement doit être effectué par un spécialiste agréé. Le four peut être branché en 220-240 V monophasé ou 380-415 V triphasé selon le schéma de raccordement fourni. Utilisez le câble d'alimentation adapté (5 fils pour triphasé, 3 fils pour monophasé).

Le four BCR5790G dispose-t-il d'une fonction pyrolyse ?

Oui, le four BCR5790G est équipé d'une fonction pyrolyse pour un nettoyage automatique à haute température. Activez-la en suivant les instructions de votre notice pour brûler les résidus alimentaires.

Comment nettoyer le four après utilisation ?

Pour un nettoyage manuel, utilisez un chiffon doux et un produit non abrasif. Évitez les éponges métalliques. Pour la pyrolyse, retirez les accessoires et lancez le cycle. Nettoyez les parois avec un chiffon humide après refroidissement.

Quels types de plats puis-je utiliser dans ce four ?

Vous pouvez utiliser tous les plats allant au four, en métal, verre, céramique ou silicone. Évitez les plats en plastique ou en bois. Pour une cuisson optimale, privilégiez les plats adaptés à la chaleur tournante.

Le four BCR5790G est-il difficile à installer ?

L'installation doit être réalisée par un professionnel qualifié. Le four pèse environ 38 kg et nécessite un raccordement électrique spécifique. Assurez-vous que le meuble d'encastrement résiste à la chaleur (min. 90°C) et que la ventilation est suffisante.

Que faire si le four ne chauffe pas ?

Vérifiez d'abord l'alimentation électrique et le disjoncteur. Assurez-vous que le four est correctement branché. Si l'affichage indique une erreur, débranchez l'appareil pendant 30 secondes puis rebranchez. Si le problème persiste, contactez le service après-vente Neff.

Comment utiliser la fonction chaleur tournante ?

Sélectionnez le mode chaleur tournante avec le bouton de fonction. Le ventilateur répartit la chaleur uniformément. Préchauffez le four si nécessaire. Placez les plats sur les grilles centrales pour une cuisson homogène.

Le four dispose-t-il d'un verrouillage enfants ?

Oui, le four BCR5790G est muni d'un verrouillage enfants. Activez-le en maintenant la touche de verrouillage enfoncée pendant 3 secondes. Cela empêche toute modification des réglages par des enfants.

Où puis-je trouver des pièces détachées pour ce four ?

Les pièces détachées sont disponibles auprès du service après-vente Neff ou sur le site officiel. Utilisez le numéro de modèle BCR5790G pour identifier les pièces compatibles. La garantie peut être affectée si vous utilisez des pièces non officielles.

MODE D'EMPLOI BCR5790G NEFF

16

17

Indications générales

■ Lisez attentivement cette notice.
■ Seul un spécialiste agréé est autorisé à brancher l'appareil.
- Une installation, une ouverture de l'appareil, un raccordement ou un montage incorrects annulent la validité de la garantie du produit.
■ Avant toute intervention sur l'appareil, coupez l'alimentation électrique.
- Après l'installation, s'assurer que l'utilisateur n'a aucun accès aux pièces électriques.
■ N'utilisez jamais cet appareil dans un bateau ou un véhicule.

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet appareil.

La sécurité de l'appareil à l'usage est garantie s'il a été incorporé conformément aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

AVERTISSEMENT – Danger : gnétisme !

L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs cardiaques ou des pompes à insuline.

Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

AVERTISSEMENT – Risque de ssure !

Les pièces accessibles lors de l'installation peuvent présenter des arêtes vives et provoquer des coupures.

▶ Portez des gants de protection

Conseils concernant le branchement électrique

Respectez les conseils suivant pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

■ Seul un spécialiste agréé ou un technicien de service spécialement formé est habilité à raccorder l'appareil. La personne doit être agréée conformément aux réglementations locales du pays et de la compagnie d'électricité.

• Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation.
• Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte.

Type de connexion

- Cet appareil est conforme à la classe de protection 1. Par conséquent, utiliser l'appareil uniquement avec une prise à conducteur de protection.

Cordon d'alimentation

Le cordon d'alimentation peut être raccordé à la prise de raccordement de la table de cuisson ou être joint à l'appareil.

• Vous trouverez les valeurs de raccordement requises sur la plaque signalétique et sur le schéma de raccordement.
• Utiliser uniquement le câble de raccordement fourni avec l'appareil ou fourni par le service après-vente. Si vous avez besoin d'un câble plus long, contactez le service après-vente. Des cordons d'alimentation secteur jusqu'à 2,20 m de longueur sont disponibles.

Conseils concernant les meubles d'encastrement

• Vous pouvez installer la table à induction uniquement via des tiroirs ou des fours à ventilation forcée. Ne pas installer de réfrigérateur, de lave-vaisselle, de four non ventilé ou de lave-linge sous la table de cuisson.
  ■ S'assurer que les meubles d'encastrement résistent à la chaleur jusqu'au moins 90 °C.

Plan de travail

Respecter les recommandations du fabricant du plan de travail.

• À plat, à l'horizontale, stable.
  ■ Le plan de travail dans lequel vous intégrez l'appareil doit pouvoir supporter une charge d'environ 60 kg.
• Pour des plans de travail minces, utiliser un matériau de renforcement résistant à la chaleur et á l'humidité.
  ■ Vérifier la planéité de la table de cuisson une fois qu'elle est montée.

Hotte

- La distance entre la hotte et la table de cuisson doit être au moins égale à la distance indiquée dans les instructions de montage de la hotte.

Préparation des meubles d'encastrement

1. Marquer la découpe des meubles selon le croquis de montage.

- Veiller à ce que l'angle du chant de la découpe par rapport au plan de travail soit de 90°. → Fig. 1

1. Éliminer les copeaux après les travaux de découpe.
2. Sceller les chants de découpe de façon thermostable.

Ventilation

Afin de garantir un fonctionnement correct de l'appareil, la table de cuisson doit être suffisamment ventilée. La ventilation dans la partie inférieure de l'appareil requiert une amenée d'air frais suffisante. Par conséquent, adapter si nécessaire le mobilier à cette fin.

1. Respecter une distance minimale entre l'arrière du meuble et la paroi de la cuisine.

$$ \rightarrow \text { Fig. } 2 $$

1. Dégager une ouverture en haut à l'arrière du meuble.

$$ \rightarrow \text { Fig. } 3 $$

1. Si la distance minimale de 20 m n'est pas respectée à l'arrière du meuble, créer une ouverture au fond.

$$ \rightarrow \text { Fig. } 4 $$

1. Si l'intérieur du meuble n'est pas plus large que 880 mm, réaliser des encoches sur les panneaux de côté.

$$ \rightarrow \text { Fig. } ⑤ $$

1. Ne pas fermer le socle inférieur de façon hermétique.

Remarque : Si vous monter l'appareil dans un îlot de cuisson ou à un autre emplacement non décrit, veiller à une ventilation adéquate de la table de cuisson.

Montage au-dessus d'un tiroir

- Afin d'assurer une bonne ventilation, la distance entre la surface du plan de travail et la partie supérieure du tiroir doit être de 65 mm.

$$ \rightarrow \text { Fig. } 6 $$

Montage au-dessus d'un four

- Pour garantir une bonne ventilation, la distance entre la partie supérieure du plan de travail et la surface de la façade du four doit être de 30 mm et la distance minimale entre le four et la table de cuisson doit être de 5 mm.

- Consultez les instructions de montage du four si vous devez agrandir la distance entre la table de cuisson et le four.

$$ \rightarrow \text { Fig. } 7 $$

Poser le cordon d'alimentation dans la prise de raccordement

Condition : Pour les appareils sans bloc secteur prémonté.

1. Retourner la table de cuisson et placer un chiffon ou une autre surface sur le fond de l'emballage pour éviter toute rayure.

$$ \rightarrow \text { Fig. } 8 $$

1. Soulever le chapeau de la prise de raccordement à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 9 $$

1. Desserrer la vis de fixation et soulever le collier de serrage à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 1 0 $$

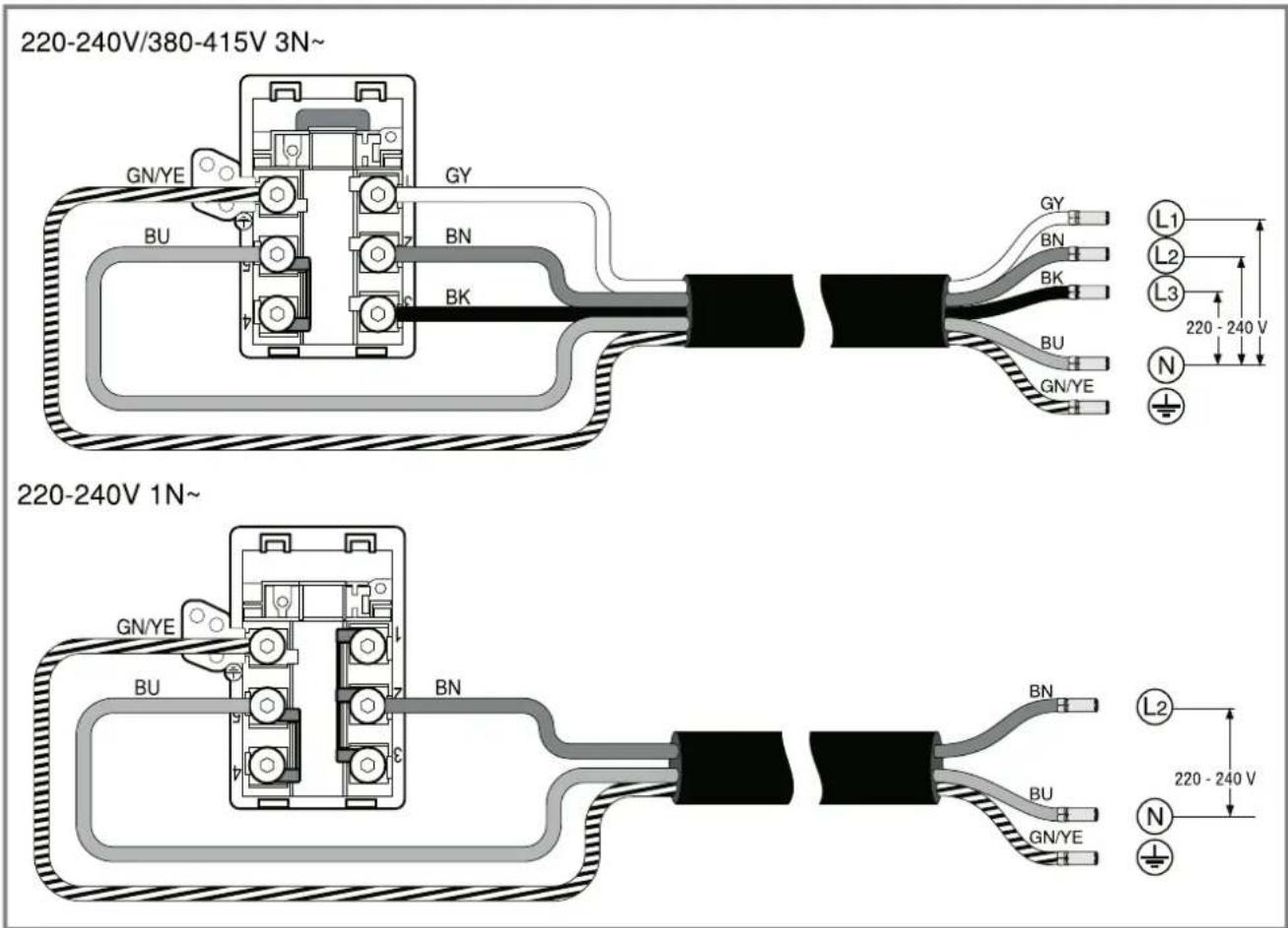

1. Effectuer le raccordement à la prise de raccordement uniquement conformément à la figure :

$$ \rightarrow \text { Fig. } 1 1 $$

• BN : marron
• BU : bleu
• GN/YE : jaune et vert
• BK : noir
• GY : gris

Remarques

• Lorsque le raccordement est effectué selon le schéma de raccordement 3N\~, le câble à 5 fils fourni doit être utilisé.

• Lorsque le raccordement est effectué selon le schéma de raccordement 1N, le câble à 3 fils fourni doit être utilisé. Disposer les ponts selon le schéma de raccordement.

• Après le raccordement du câble, serrer les vis de la prise de raccordement correctement.

$$ \rightarrow \text { Fig. } 1 2 $$

1. Fixer le cordon d'alimentation avec le collier de serrage et serrer les vis de fixation.
2. Placer les câbles dans la partie centrale de la prise de raccordement. Fermer le chapeau de la prise de raccordement.
3. Si le cordon d'alimentation interfère avec le tiroir, fixer le câble à la partie inférieure de la table de cuisson à l'aide du serre-câble joint.

$$ \rightarrow \text { Fig. } 1 3 $$

Mise en place de la table de cuisson

1. Ajuster la table de cuisson dans la partie antérieure de la niche d'encastrement.

$$ \rightarrow \text { Fig. } 1 4 $$

1. Introduire la table de cuisson dans la découpe.

$$ \rightarrow \text {Fig.} 1 5 $$

1. En cas de plans de travail carrelés, étanchéifier les joints du carrelage avec un joint en silicone.

Remarque : Ne pas plier ou coincer le câble de raccordement et l'éloigner d'arêtes coupantes et d'éléments chauds.

Branchement de l'appareil

Condition : Respecter les valeurs de raccordement figurant sur la plaque signalétique.

1. Procéder au raccordement uniquement selon le schéma de raccordement :

→ Fig. 16, → Fig. 17
- BN : marron
- BU : bleu
- GN/YE : jaune et vert
- BK : noir
- GY : gris

1. Vérifier l'état de fonctionnement : si l'affichage de l'appareil U400 ou Apparaît cela signifie qu'il n'est pas correctement raccordé. Débrancher l'appareil de l'alimentation secteur et vérifier le branchement du câble d'alimentation au réseau électrique.

Combinaisons spéciales

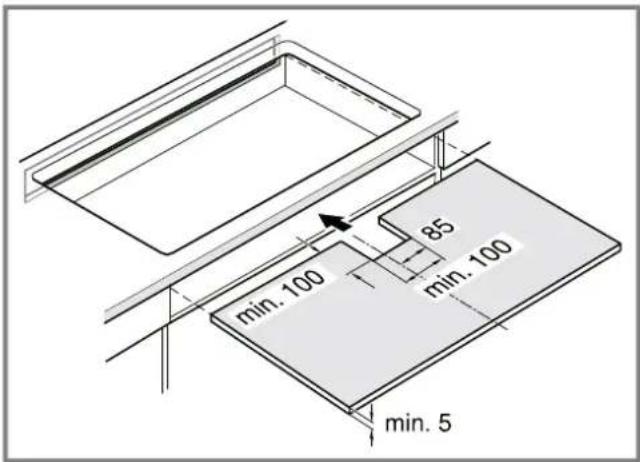

Si vous installez la table de cuisson au-dessus d'un four d'une autre marque, utilisez un plateau vapeur en bois.

$$ \rightarrow \text { Fig. } 1 8 $$

Démonter l'appareil

ATTENTION!

Les outils risquent endommager l'appareil.

▶ Ne jamais extraire l'appareil en faisant levier.
1. Débrancher l'appareil du réseau électrique.
2. Faire sortir la table de cuisson en la poussant par le bas.
