Type de produit	Table de cuisson à induction
Marque	Neff
Modèle	BCR2790G
Alimentation électrique	220-240 V / 380-415 V 3N~ ou 220-240 V 1N~
Classe de protection	Classe 1 (nécessite conducteur de protection)
Dimensions de découpe (H x L x P)	Se référer au croquis de montage (non fourni ici)
Distance minimale avec hotte	Selon instructions de montage de la hotte
Résistance thermique du meuble	Au moins 90 °C
Charge supportée par le plan de travail	Environ 60 kg
Ventilation requise	Distance minimale de 20 mm à l'arrière du meuble
Distance au-dessus d'un tiroir	65 mm entre plan de travail et haut du tiroir
Distance au-dessus d'un four	30 mm entre plan de travail et façade du four, 5 mm entre four et table
Type de câble d'alimentation	5 fils pour 3N~, 3 fils pour 1N~ (fourni)
Longueur maxi du câble secteur	2,20 m (disponible auprès du SAV)
Présence d'aimants permanents	Oui, maintenir une distance de 10 cm minimum avec les implants électroniques
Raccordement électrique	Effectué uniquement par un spécialiste agréé
Code erreur possible	U400 : mauvais raccordement
Accessoires fournis	Câble d'alimentation, collier de serrage, serre-câble
Compatibilité four	Peut être installé au-dessus d'un four à ventilation forcée (même marque de préférence)
Entretien et nettoyage	Nettoyer après usage, ne pas utiliser de nettoyeur vapeur (consulter la notice)

FOIRE AUX QUESTIONS - BCR2790G NEFF

Quel type de câble utiliser pour brancher la table de cuisson Neff BCR2790G ?

Utilisez le câble fourni : 5 fils pour un raccordement 380-415 V 3N~, 3 fils pour 220-240 V 1N~. Disposez les ponts selon le schéma de raccordement.

Puis-je installer la table de cuisson au-dessus d'un four d'une autre marque ?

Oui, mais il est recommandé d'utiliser un plateau vapeur en bois pour éviter les dommages dus à la chaleur.

Quelle est la distance minimale entre la table de cuisson et la hotte ?

Respectez la distance indiquée dans les instructions de montage de votre hotte. Aucune valeur générique n'est fournie.

Comment ventiler correctement la table de cuisson ?

Prévoyez une ouverture d'au moins 20 mm à l'arrière du meuble et ne fermez pas hermétiquement le socle. Pour une installation au-dessus d'un tiroir, laissez 65 mm entre le plan de travail et le tiroir.

Que faire si l'affichage indique 'U400' ?

L'erreur U400 signifie que la table de cuisson n'est pas correctement raccordée. Débranchez l'appareil du secteur et vérifiez le branchement du câble d'alimentation selon le schéma.

La table de cuisson contient-elle des aimants ?

Oui, elle contient des aimants permanents. Les personnes porteuses d'implants électroniques (pacemaker, pompe à insuline) doivent respecter une distance d'au moins 10 cm.

Quel fusible ou section de câble est nécessaire ?

Consultez la plaque signalétique pour les valeurs de raccordement précises. Le raccordement doit être effectué par un spécialiste agréé.

Peut-on installer la table de cuisson dans un îlot de cuisson ?

Oui, mais veillez à assurer une ventilation adéquate, non décrite spécifiquement dans la notice.

Quelles sont les précautions de sécurité lors de l'installation ?

Portez des gants de protection contre les arêtes vives, coupez l'alimentation avant toute intervention, et faites appel à un installateur agréé.

Comment nettoyer la table de cuisson ?

Nettoyez après chaque usage avec un chiffon doux et un produit adapté aux vitrocéramiques. N'utilisez pas de nettoyeur vapeur ni d'éponge abrasive.

MODE D'EMPLOI BCR2790G NEFF

Indications générales

■ Lisez attentivement cette notice. ■ Seul un spécialiste agréé est autorisé à brancher l'appareil. - Une installation, une ouverture de l'appareil, un raccordement ou un montage incorrects annulent la validité de la garantie du produit. ■ Avant toute intervention sur l'appareil, coupez l'alimentation électrique. - Après l'installation, s'assurer que l'utilisateur n'a aucun accès aux pièces électriques. ■ N'utilisez jamais cet appareil dans un bateau ou un véhicule.

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet appareil.

La sécurité de l'appareil à l'usage est garantie s'il a été incorporé conformément aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

AVERTISSEMENT – Danger : magnétisme !

L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs cardiaques ou des pompes à insuline.

- Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

AVERTISSEMENT – Risque de blessure !

Les pièces accessibles lors de l'installation peuvent présenter des arêtes vives et provoquer des coupures.

▶ Portez des gants de protection.

Conseils concernant le branchement électrique

Respectez les conseils suivants pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

Seul un spécialiste agréé ou un technicien de service spécialement formé est habilité à raccorder l'appareil. La personne doit être agréée conformément aux réglementations locales du pays et de la compagnie d'électricité.

• Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation.
• Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte.

Type de connexion

Cet appareil est conforme à la classe de protection 1. Par conséquent, utiliser l'appareil uniquement avec une prise à conducteur de protection.

Cordon d'alimentation

Le cordon d'alimentation peut être raccordé à la prise de raccordement de la table de cuisson ou être joint à l'appareil.

• Vous trouverez les valeurs de raccordement requises sur la plaque signalétique et sur le schéma de raccordement.
• Utiliser uniquement le câble de raccordement fourni avec l'appareil ou fourni par le service après-vente. Si vous avez besoin d'un câble plus long, contactez le service après-vente. Des cordons d'alimentation secteur jusqu'à 2,20 m de longueur sont disponibles.

Conseils concernant les meubles d'encastrement

• Vous pouvez installer la table à induction uniquement via des tiroirs ou des fours à ventilation forcée. Ne pas installer de réfrigérateur, de lave-vaisselle, de four non ventilé ou de lave-linge sous la table de cuisson. S'assurer que les meubles d'encastrement résistent à la chaleur jusqu'au moins 90 °C.

Plan de travail

Respecter les recommandations du fabricant du plan de travail.

• À plat, à l'horizontale, stable. Le plan de travail dans lequel vous intégrez l'appareil doit pouvoir supporter une charge d'environ 60 kg.
• Pour des plans de travail minces, utiliser un matériau de renforcement résistant à la chaleur et à l'humidité. Vérifier la planéité de la table de cuisson une fois qu'elle est montée.

Hotte

- La distance entre la hotte et la table de cuisson doit être au moins égale à la distance indiquée dans les instructions de montage de la hotte.

Préparation des meubles d'encastrement

1. Marquer la découpe des meubles selon le croquis de montage.

- Veiller à ce que l'angle du chant de la découpe par rapport au plan de travail soit de 90°. → Fig. 1

1. Éliminer les copeaux après les travaux de découpe.
2. Sceller les chants de découpe de façon thermostable.

Ventilation

Afin de garantir un fonctionnement correct de l'appareil, la table de cuisson doit être suffisamment ventilée. La ventilation dans la partie inférieure de l'appareil requiert une amenée d'air frais suffisante. Par conséquent, adapter si nécessaire le mobilier à cette fin.

1. Respecter une distance minimale entre l'arrière du meuble et la paroi de la cuisine.

→ Fig. 2

1. Dégager une ouverture en haut à l'arrière du meuble.

→ Fig. 3

1. Si la distance minimale de 20 m n'est pas respectée à l'arrière du meuble, créer une ouverture au fond.

→ Fig. 4

1. Si l'intérieur du meuble n'est pas plus large que 880 mm, réaliser des encoches sur les panneaux de côté.

→ Fig. ⑤

1. Ne pas fermer le socle inférieur de façon hermétique.

Remarque : Si vous montez l'appareil dans un îlot de cuisson ou à un autre emplacement non décrit, veillez à une ventilation adéquate de la table de cuisson.

Montage au-dessus d'un tiroir

- Afin d'assurer une bonne ventilation, la distance entre la surface du plan de travail et la partie supérieure du tiroir doit être de 65 mm.

→ Fig. 6

Montage au-dessus d'un four

- Pour garantir une bonne ventilation, la distance entre la partie supérieure du plan de travail et la surface de la façade du four doit être de 30 mm et la distance minimale entre le four et la table de cuisson doit être de 5 mm.

- Consultez les instructions de montage du four si vous devez agrandir la distance entre la table de cuisson et le four.

→ Fig. 7

Poser le cordon d'alimentation dans la prise de raccordement

Condition : Pour les appareils sans bloc secteur prémonté.

1. Retourner la table de cuisson et placer un chiffon ou une autre surface sur le fond de l'emballage pour éviter toute rayure.

→ Fig. 8

1. Soulever le chapeau de la prise de raccordement à l'aide d'un tournevis.

→ Fig. 9

1. Desserrer la vis de fixation et soulever le collier de serrage à l'aide d'un tournevis.

→ Fig. 10

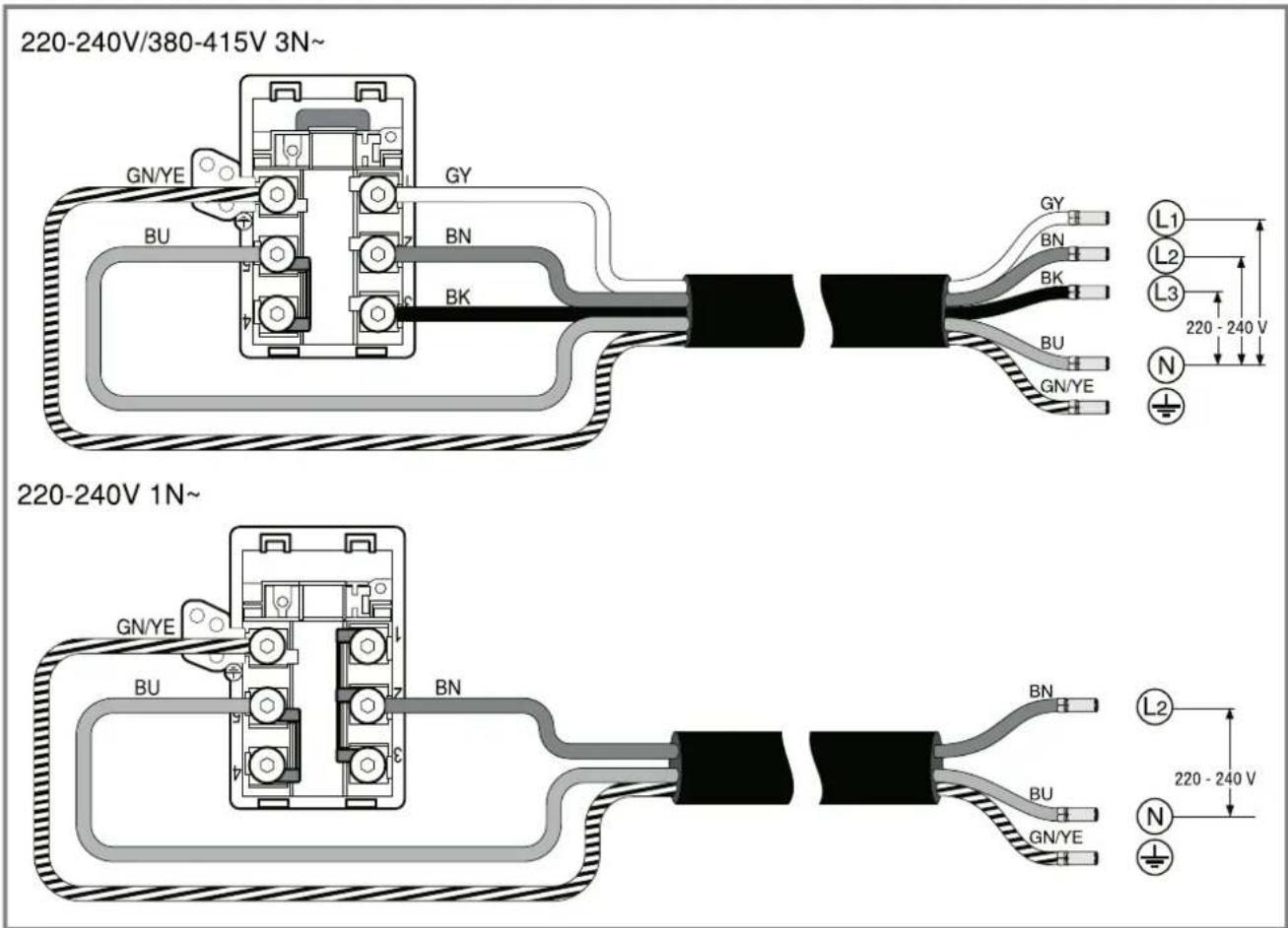

1. Effectuer le raccordement à la prise de raccordement uniquement conformément à la figure :

→ Fig. 11

• BN : marron
• BU : bleu
• GN/YE : jaune et vert
• BK : noir
• GY : gris

Remarques

• Lorsque le raccordement est effectué selon le schéma de raccordement 3N~, le câble à 5 fils fourni doit être utilisé. ■ Lorsque le raccordement est effectué selon le schéma de raccordement 1N, le câble à 3 fils fourni doit être utilisé. Disposer les ponts selon le schéma de raccordement.
• Après le raccordement du câble, serrer les vis de la prise de raccordement correctement.

→ Fig. 12

1. Fixer le cordon d'alimentation avec le collier de serrage et serrer les vis de fixation.
2. Placer les câbles dans la partie centrale de la prise de raccordement. Fermer le chapeau de la prise de raccordement.
3. Si le cordon d'alimentation interfère avec le tiroir, fixer le câble à la partie inférieure de la table de cuisson à l'aide du serre-câble fourni.

→ Fig. 13

Mise en place de la table de cuisson

1. Ajuster la table de cuisson dans la partie antérieure de la niche d'encastrement.

→ Fig. 14

1. Introduire la table de cuisson dans la découpe.

→ Fig. 15

1. En cas de plans de travail carrelés, étanchéifier les joints du carrelage avec un joint en silicone.

Remarque : Ne pas plier ou coincer le câble de raccordement et l'éloigner des arêtes coupantes et des éléments chauds.

Branchement de l'appareil

Condition : Respecter les valeurs de raccordement figurant sur la plaque signalétique.

1. Procéder au raccordement uniquement selon le schéma de raccordement :

→ Fig. 16, → Fig. 17 - BN : marron - BU : bleu - GN/YE : jaune et vert - BK : noir - GY : gris

1. Vérifier l'état de fonctionnement : si l'affichage de l'appareil U400 ou Apparaît cela signifie qu'il n'est pas correctement raccordé. Débrancher l'appareil de l'alimentation secteur et vérifier le branchement du câble d'alimentation au réseau électrique.

Combinaisons spéciales

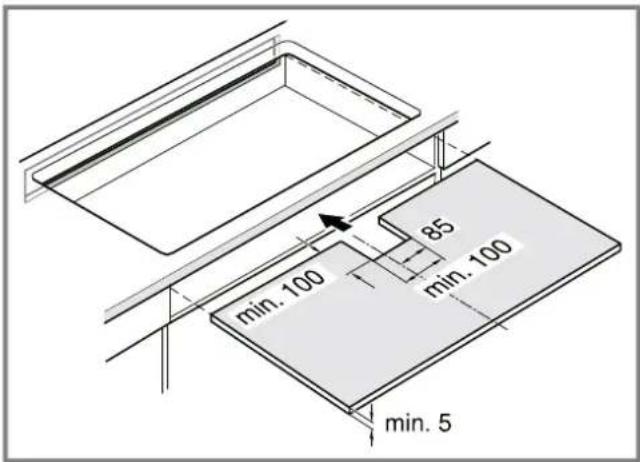

Si vous installez la table de cuisson au-dessus d'un four d'une autre marque, utilisez un plateau vapeur en bois.

→ Fig. 18

Démonter l'appareil

ATTENTION!

Les outils risquent d'endommager l'appareil.

▶ Ne jamais extraire l'appareil en faisant levier. 1. Débrancher l'appareil du réseau électrique. 2. Faire sortir la table de cuisson en la poussant par le bas.
