MODE D'EMPLOI Landroid WA0892 WORX
UNMANNED
MOWING
VEHICLE
WA0863
compatible avec les modèles Landroid
compatible uniquement avec le Landroid
| Bienvenue | |
| p. 03 | Coordonnées |
| La sécurité avant tout | |
| p. 04 | Consignes de sécurité importantes |
| Découverte du produit | |
| p. 05 | Contenu de la boîte |
| p. 06 | Fonctionnement |
| Prise en main | |
| p. 07 | Installation |
| Pour référence | |
| p. 15 | Dépannage |
| p. 15 | Données techniques |
| p. 16 | Déclaration de conformité |
Merci d'avoir acheté un Off Limits Worx.
Nous sommes là pour vous aider:

Assistance
Site du propriétaire de Landroid
https://account.worxlandroid.com/login

AVERTISSEMENT:
Lisez tous les avertissements de sécurité et toutes
les instructions.
Le non-respect des avertissements et des instructions peut entraîner une électrocution, un incendie et/ou des blessures graves.
Lisez attentivement les instructions pour faire fonctionner la machine en toute sécurité.
Conservez tous les avertissements et instructions afin de pouvoir les consulter ultérieurement.
Symboles

Avertissement

Lisez le manuel d'utilisation.

Les déchets de produits électriques ne doivent pas être jetés avec les déchets ménagers.
Recyclez-les lorsque des installations existent.
Consultez les autorités locales ou le revendeur pour obtenir des conseils concernant le recyclage.
CONTENU DE LA BOÎTE


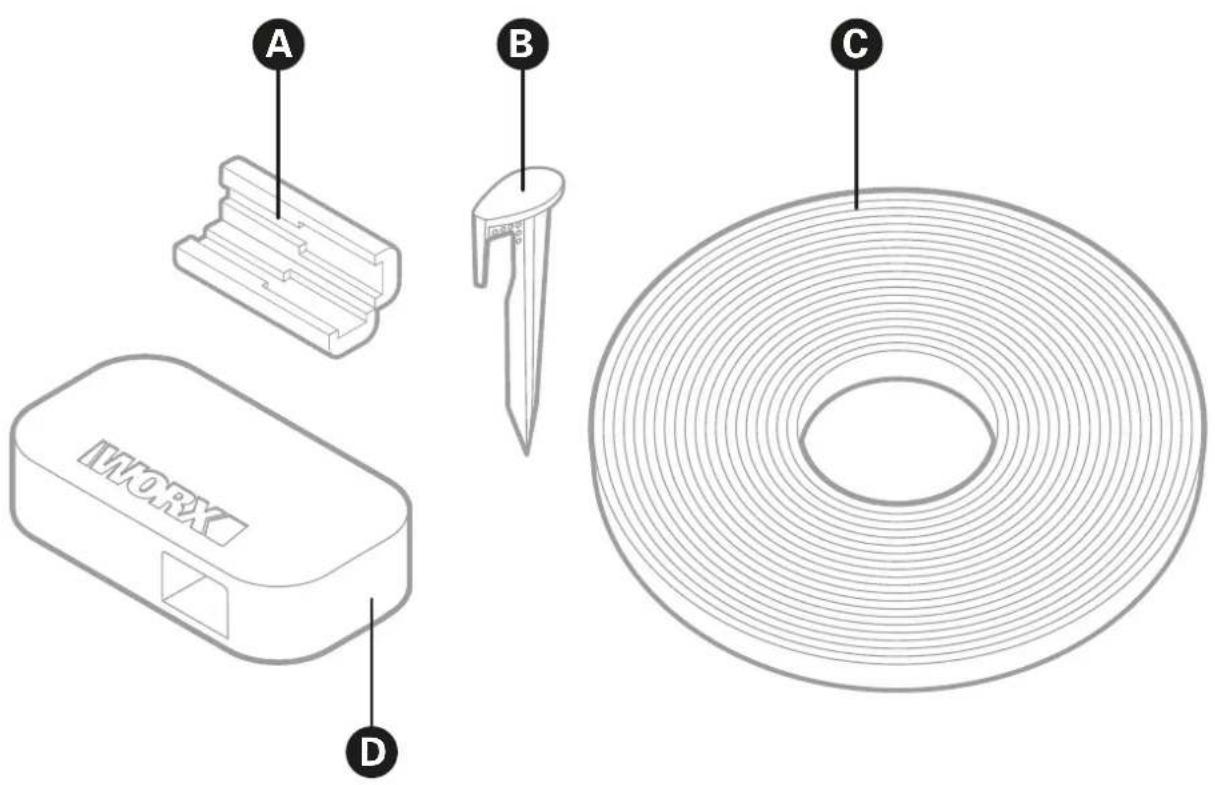

A B C D WORKA 8 connecteurs
B 24 piquets
c 4 bobines de bande magnétique
D Module Off Limits
FONCTIONNEMENT
L'option Off Limits vous permet de définir une zone à ne pas tondre dans votre jardin, sans utiliser le câble de délimitation. La définition d'un îlot au milieu du jardin, loin des bordures, peut s'avérer compliquée et nécessite généralement une grande longueur de câble. Avec l'option Off Limits, il vous suffit d'installer les bandes magnétiques autour de l'objet que vous souhaitez exclure de la tonte..
Cela est particulièrement utile si vous possédez un équipement saisonnier, comme des pataugeoires ou des trampolines, ou si vous venez de finir d'ensemencer une partie de la pelouse et que vous souhaitez la laisser pousser avant que le Landroid tonde cette partie. Off Limits est également utile si vous décidez de modifier la disposition de votre jardin après l'installation du câble de délimitation, par exemple si vous décidez d'ajouter un parterre, de sorte qu'il ne soit pas nécessaire de réinstaller l'ensemble du périmètre.
Off Limits est livré en deux parties : une boîte avec un capteur à installer sur votre Landroid et une bande magnétique pour entou- rer les zones interdites. La bande n'a pas besoin d'être raccordée au câble périphérique ni d'être alimentée. Le capteur détecte le champ magnétique émis par la bande et s'en éloigne.
Notez que la fonction Cut To Edge ne fonctionnera pas autour de la bande Off Limits.
INSTALLATION
Avant de procéder à l'installation, assurez-vous que le firmware de votre Landroid est mis à jour avec la dernière version disponible. Pour plus d'informations sur la mise à niveau du firmware, consultez la section « Entretien » de l'encyclopedie Landroid (https://support.worx-europe.com).

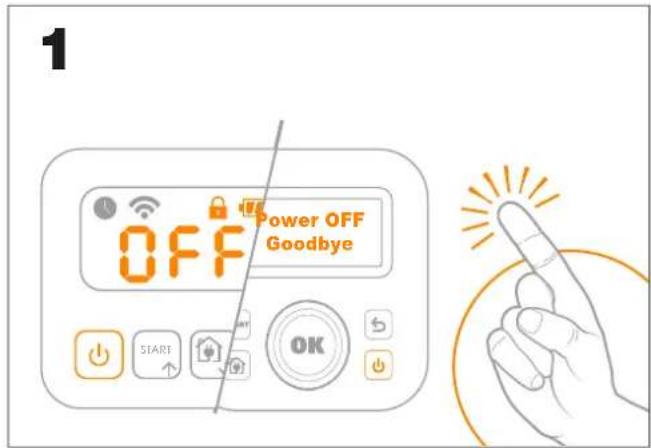

- Éteignez le Landroid.


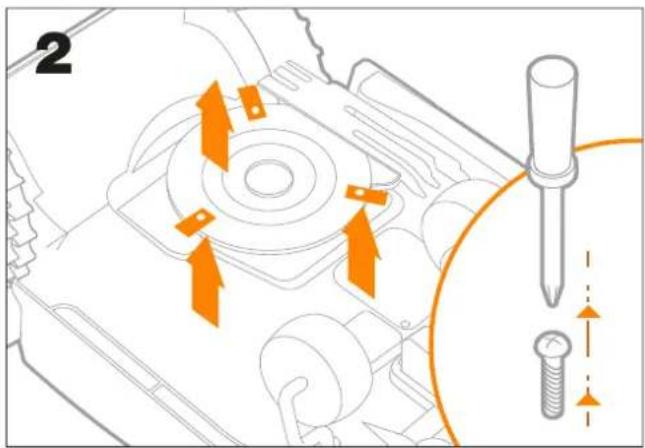

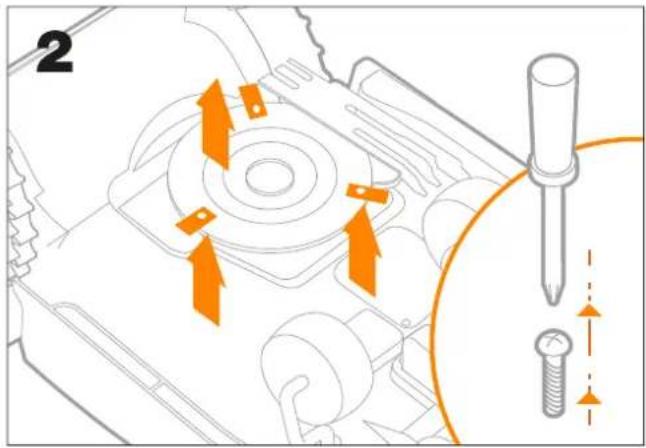

2- Retirez les lames du Landroid à l'aide d'un tournevis et en portant des gants pour éviter de vous blesser.


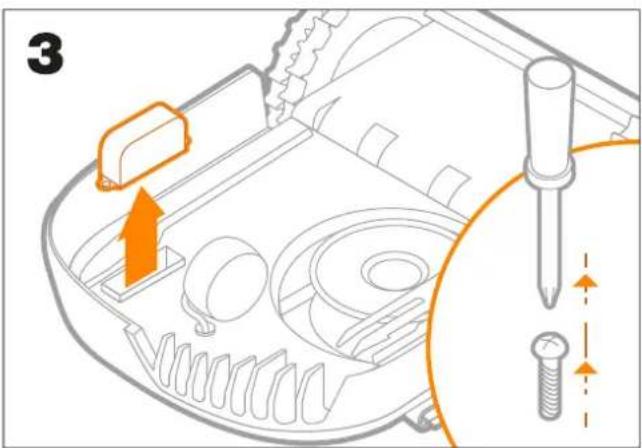

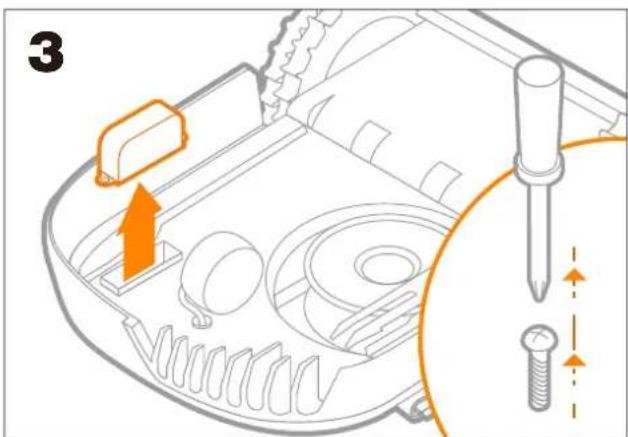

3- Retirez le couvercle du logement à l'aide d'un tournevis.


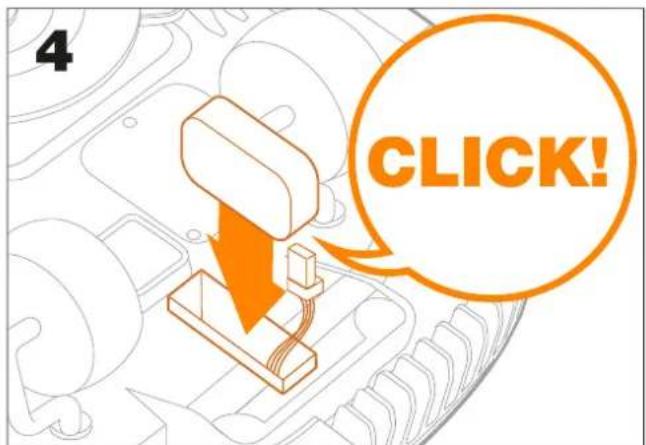

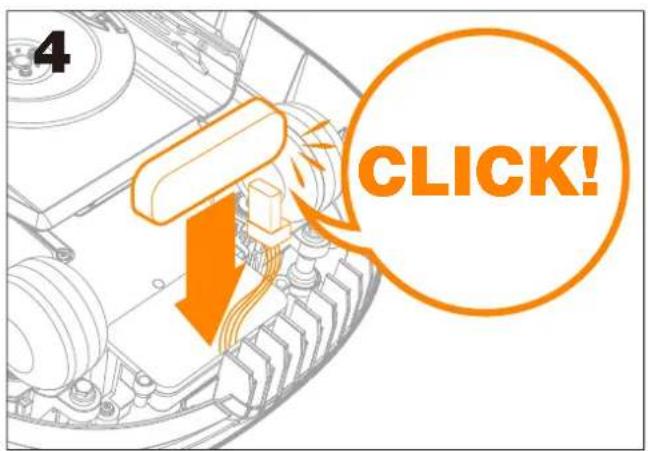

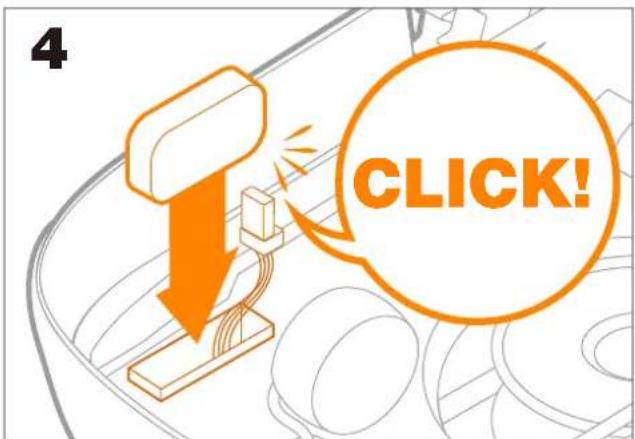

4 CLICK!- Branchez les câbles du module Off Limits jusqu'à ce que vous entendiez un déclic, puis insérez le module dans son logement.


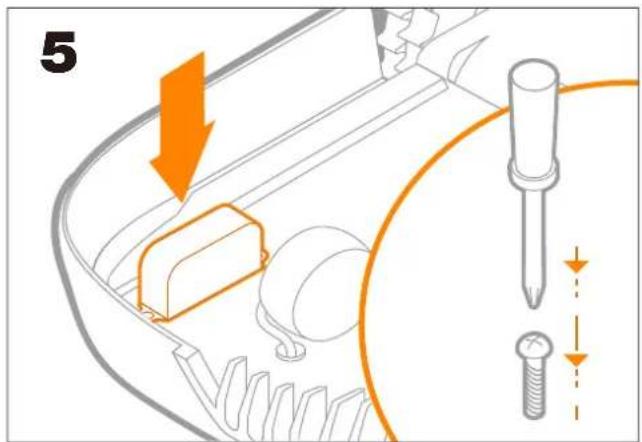

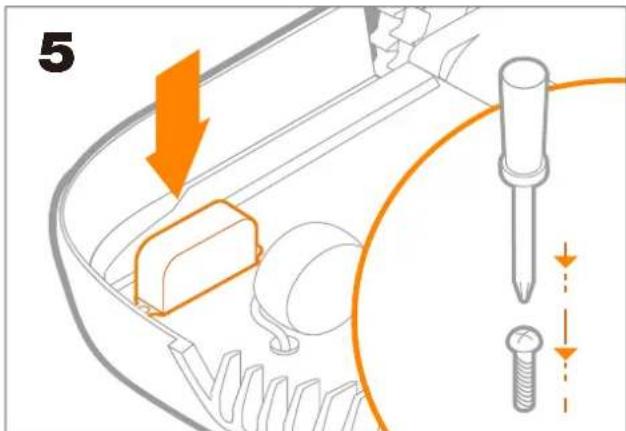

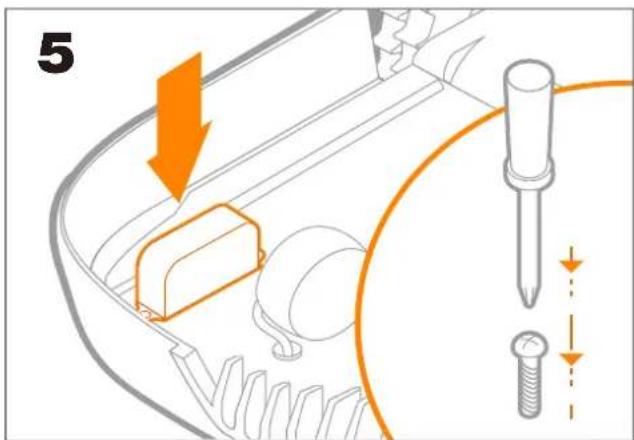

5- Replacez le couvercle et fixez-le avec les vis fournies.


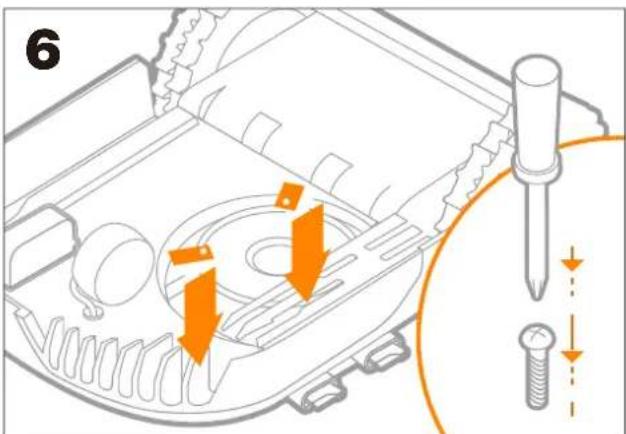

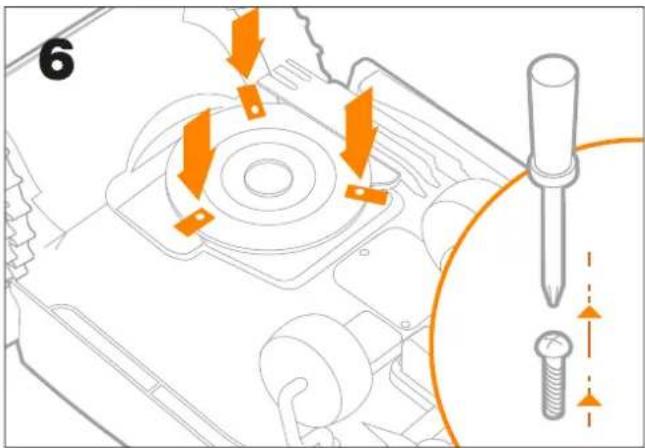

6- Revissez les lames du Landroid à leur place et allumez le Landroid.


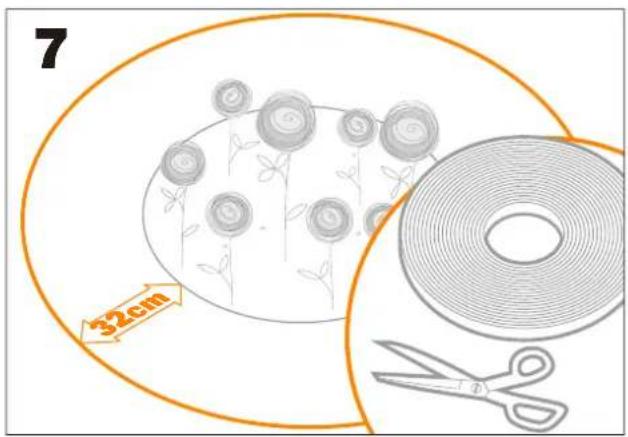

7 32cm- Déroulez la bande magnétique autour de la zone. Placez-la à une distance d'au moins 32 cm de la zone, à plat, en lui donnant une forme circulaire ou elliptique (évitez les lignes droites et les angles).


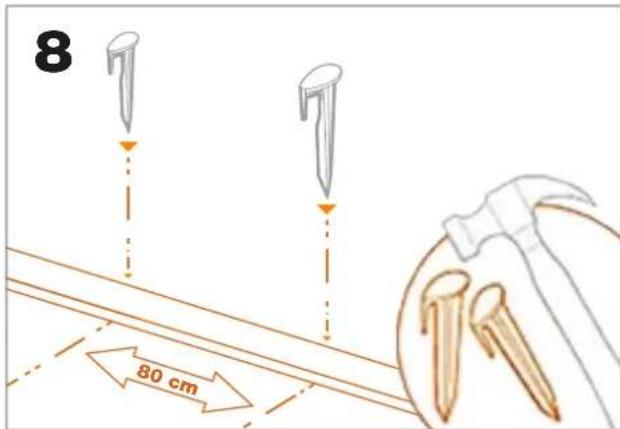

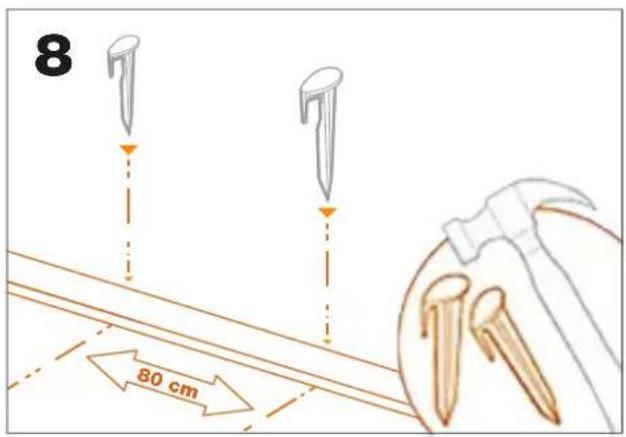

8 80 cm- Fixez-la avec les piquets fournis. La distance entre les piquets doit être d'environ 80 cm.

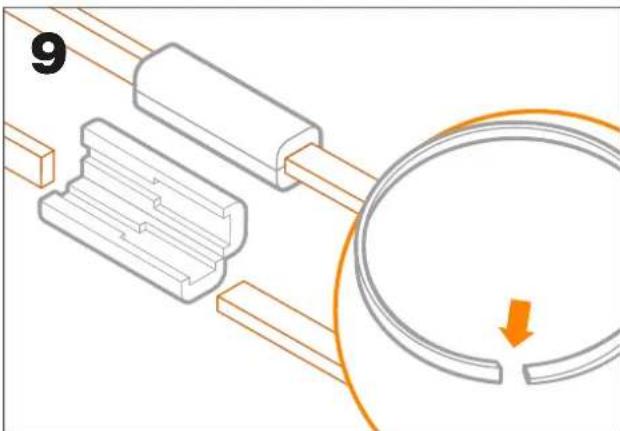

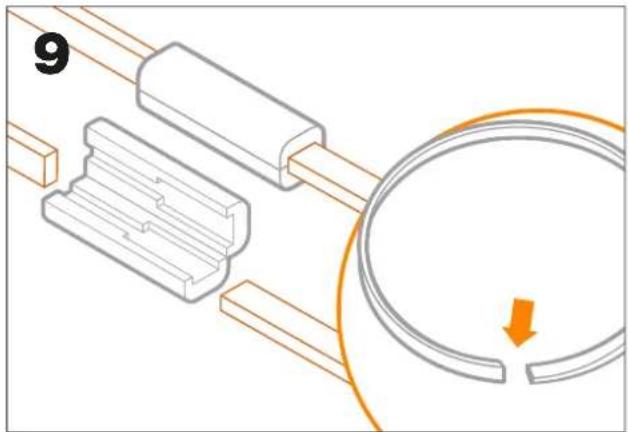

- Utilisez le connecteur pour fermer le circuit. Insérez au moins 2 cm de chaque extrémité de la bande dans le connecteur. Vous pouvez relier autant de bandes magnétiques que vous le souhaitez à l'aide des connecteurs.


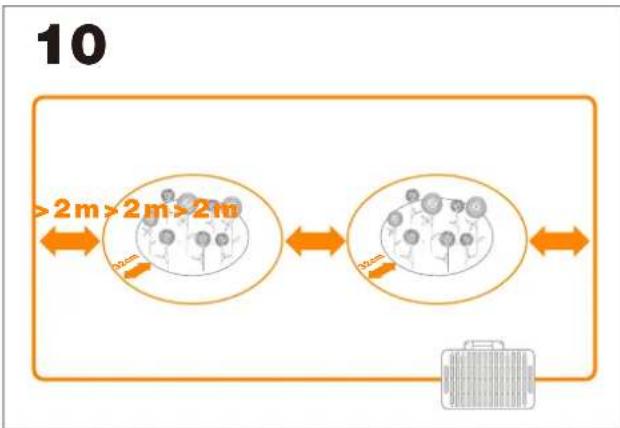

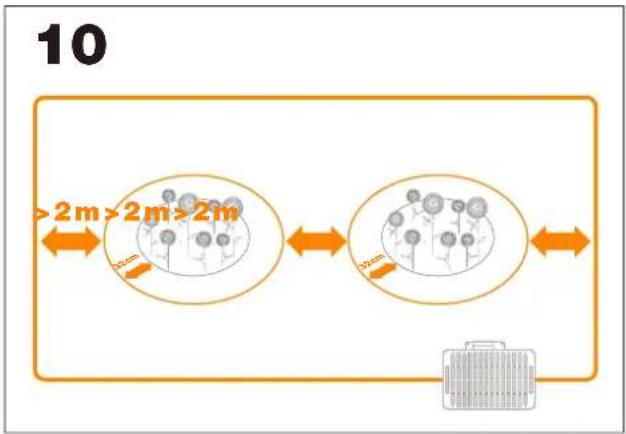

- La bande magnétique doit être posée à au moins 2 mètres du câble de délimitation ou d'une autre zone « Off Limits ».
Rappelez-vous que vous ne pouvez pas croiser le câble de délimitation avec les bandes magnétiques !
Évitez de disposer des bandes magnétiques dans des zones où le Landroid pourrait glisser (p. ex. zo nes pentues).
Landroid M 700 (WR142E) Landroid M 1000 (WR143E)

- Éteignez le Landroid.


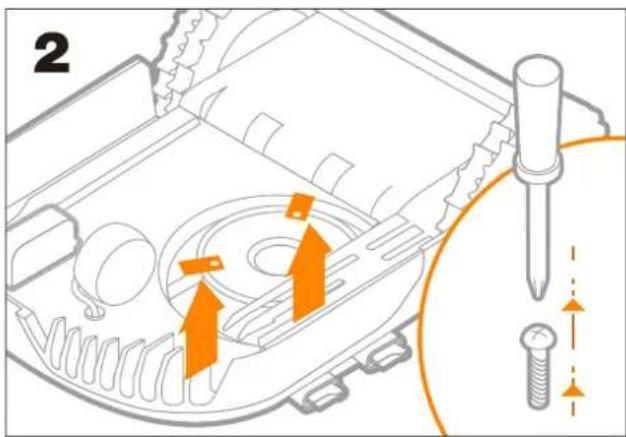

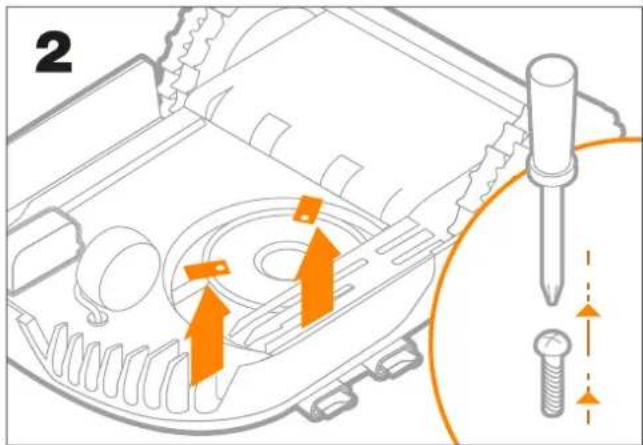

2- Retirez les lames du Landroid à l'aide d'un tournevis et en portant des gants pour éviter de vous blesser.


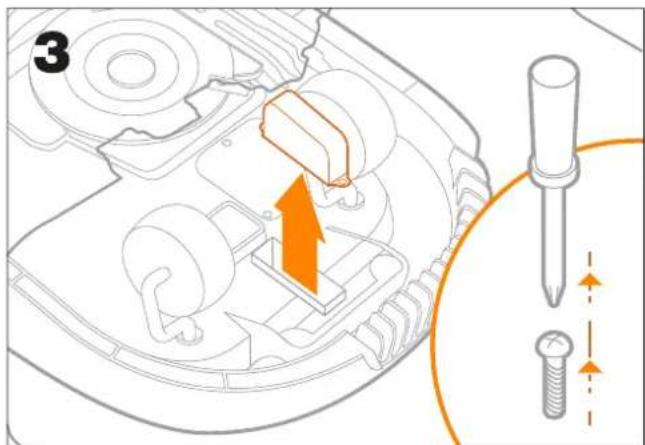

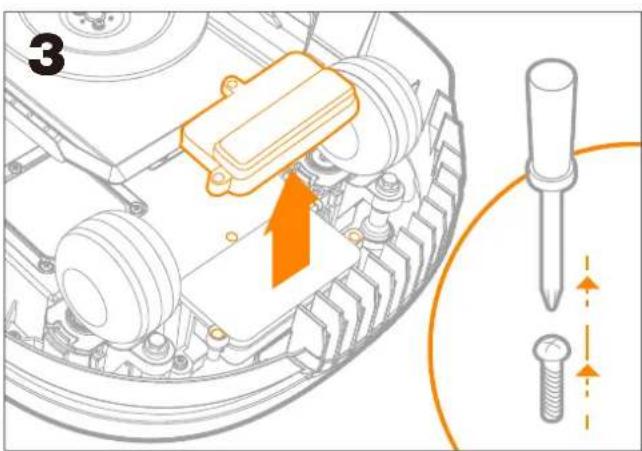

3- Retirez le couvercle du logement à l'aide d'un tournevis.


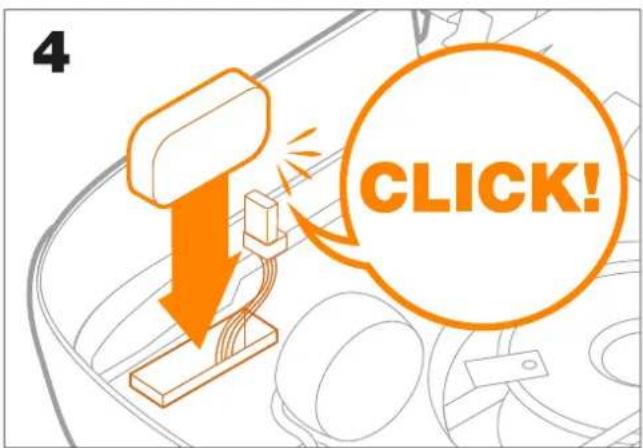

4 CLICK!- Branchez les câbles du module Off Limits jusqu'à ce que vous entendiez un déclic, puis insérez le module dans son logement.


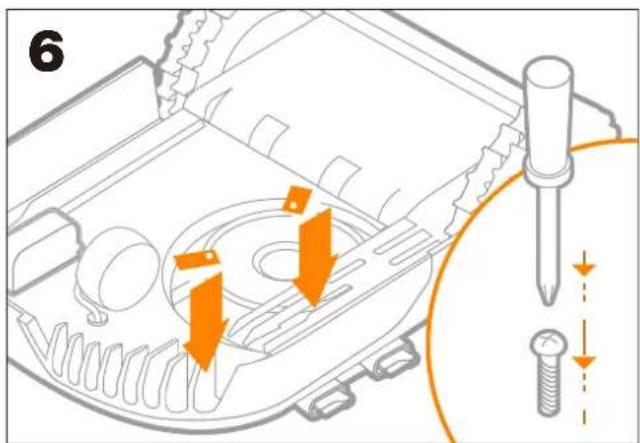

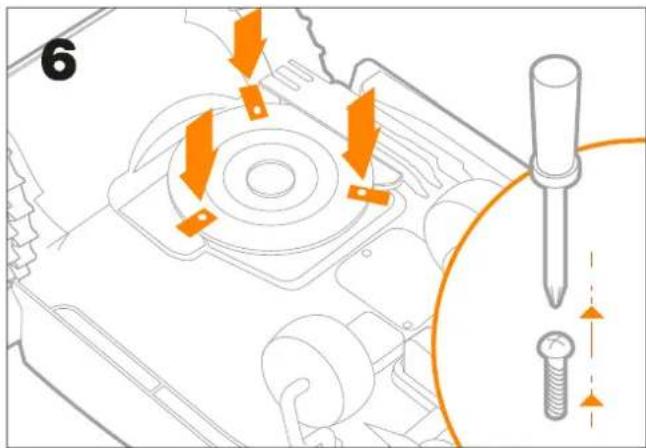

6- Revissez les lames du Landroid à leur place et allumez le Landroid.


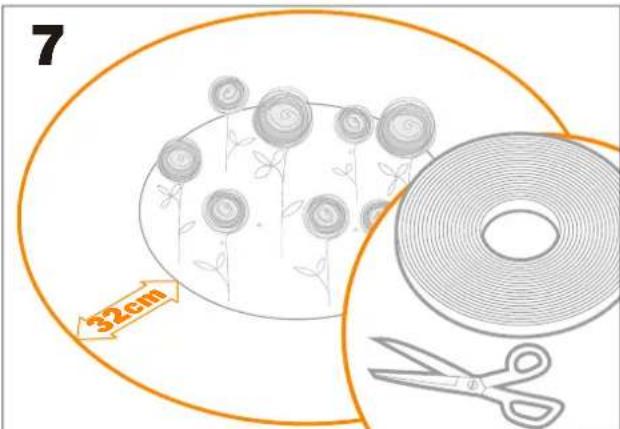

7 32cm- Déroulez la bande magnétique autour de la zone. Placez-la à une distance d'au moins 32 cm de la zone, à plat, en lui donnant une forme circulaire ou elliptique (évitez les lignes droites et les angles).


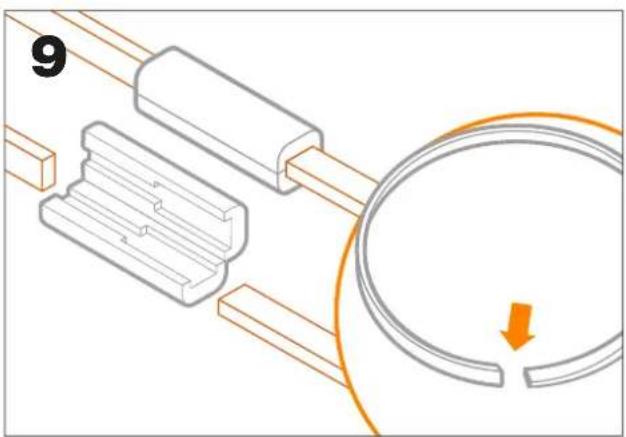

- Utilisez le connecteur pour fermer le circuit. Insérez au moins 2 cm de chaque extrémité de la bande dans le connecteur. Vous pouvez relier autant de bandes magnétiques que vous le souhaitez à l'aide des connecteurs.

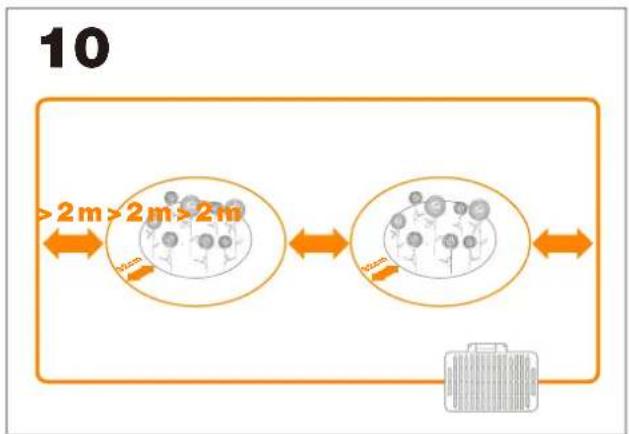

- La bande magnétique doit être posée à au moins 2 mètres du câble de délimitation ou d'une autre zone « Off Limits ».


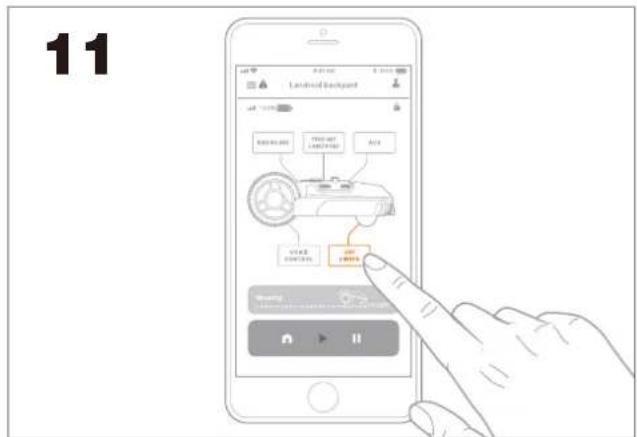

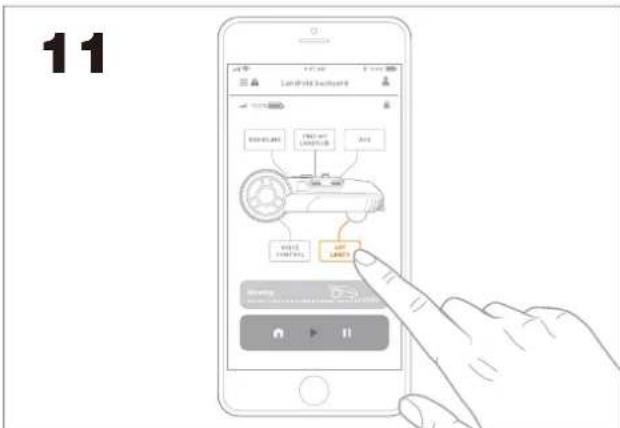

11 Last-Field Background OK Cancel Start Start Start Start OK Cancel- L'icône Off Limits est à présent activée. Touchez-la pour voir le statut et pour activer/désactiver l'option. Si le statut indique « erreur », contactez notre équipe en charge de l'assistance sur le site https://support.worx-europe.com.
Rappelez-vous que vous ne pouvez pas croiser le câble de délimitation avec les bandes magnétiques !
Évitez de disposer des bandes magnétiques dans des zones où le Landroid pourrait glisser (p. ex. zones pentues).
Landroid M 500 Plus (WR165E) / Landroid M 700 Plus (WR167E) Landroid L1000 (WR147E) / Landroid L 1000 (WR147E.1) / Landroid L 800 (WR148E)


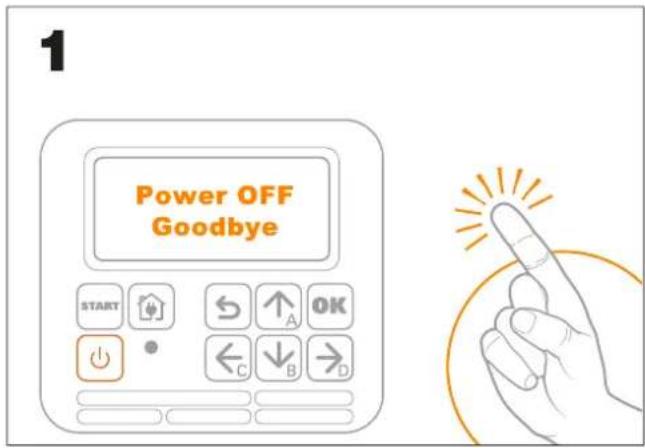

1 OFF Power OFF Goodbye START OK- Éteignez le Landroid.

- Retirez le couvercle du logement à l'aide d'un tournevis.


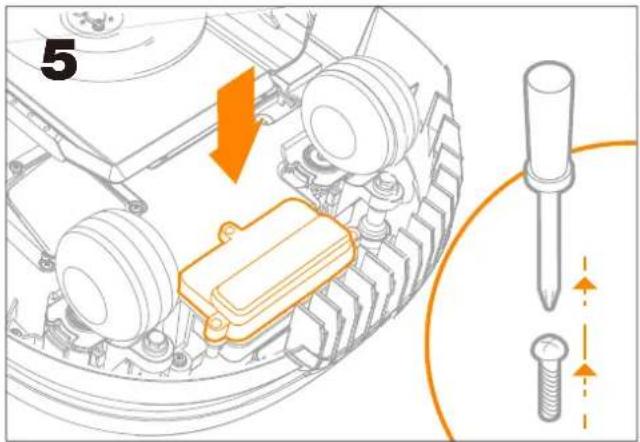

5- Replacez le couvercle et fixez-le avec les vis fournies.

- Utilisez le connecteur pour fermer le circuit. Insérez au moins 2 cm de chaque extrémité de la bande dans le connecteur. Vous pouvez relier autant de bandes magnétiques que vous le souhaitez à l'aide des connecteurs.

- La bande magnétique doit être posée à au moins 2 mètres du câble de délimitation ou d'une autre zone « Off Limits ».

- L'icône Off Limits est à présent activée. Touchez-la pour voir le statut et pour activer/désactiver l'option. Si le statut indique « erreur », contactez notre équipe en charge de l'assistance sur le site https://support.worx-europe.com.

Rappelez-vous que vous ne pouvez pas croiser le câble de délimitation avec les bandes magnétiques !

Évitez de disposer des bandes magnétiques dans des zones où le Landroid pourrait glisser (p. ex. zones pentues).
Landroid L 1500 (WR153E)
Landroid L 2000 (WR155E)

- Retirez le couvercle du logement à l'aide d'un tournevis.

- Utilisez le connecteur pour fermer le circuit. Insérez au moins 2 cm de chaque extrémité de la bande dans le connecteur. Vous pouvez relier autant de bandes magnétiques que vous le souhaitez à l'aide des connecteurs.

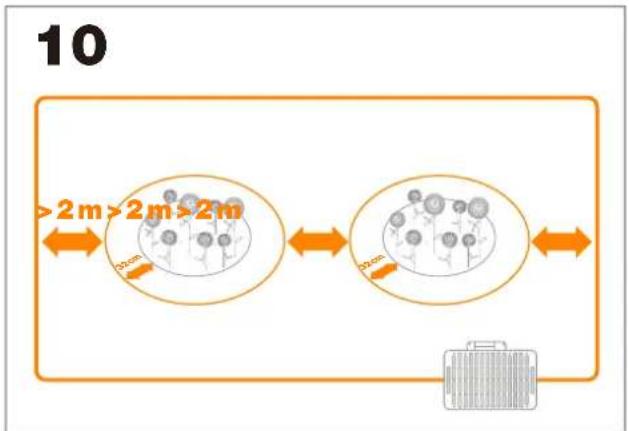

- La bande magnétique doit être posée à au moins 2 mètres du câble de délimitation ou d'une autre zone « Off Limits ».

Rappelez-vous que vous ne pouvez pas croiser le câble de délimitation avec les bandes magnétiques !

Évitez de disposer des bandes magnétiques dans des zones où le Landroid pourrait glisser (p. ex. zones pentues).
Dépannage
Assurez-vous que votre module Off Limits est bien fixé, puis suivez les étapes ci-dessous si votre Landroid ^ ne fonctionne pas correctement. Si ces solutions n'identifient et ne corrigent pas le problème, rendez-vous à l'adresse https://account.worxlandroid.com/, accédez à votre profil et ouvrez un ticket d'assistance en utilisant le formulaire.
| Symptôme Cause Action | ||
| Le Landroid^® ne reconnaît pas la bande magnétique et la traverse. | La boucle formée par la bande magnétique n'est pas fermée. | La longueur de chaque extrémité de la bande magnétique dans le connecteur ne doit pas être inférieure à 20 mm. |
| Le connecteur n'est pas attaché correctement. | Vérifiez le connecteur et assurez-vous qu'il est bien attaché. | |
| La bande magnétique est enterrée trop profondément dans le sol, dans un trou ou sous du béton. | Repositionnez la bande magnétique afin qu'elle soit posée à plat sur le sol. | |
| La bande magnétique ne fonctionne pas car la température est trop élevée (plus de 65 °C). | Attendez que la température baisse. | |
| Le Landroid^® s'arrête près de la bande magnétique. | Le Landroid^® est bloqué après être entré plusieurs fois en contact avec la bande magnétique. | 1. Éteignez le Landroid et emportez-le dans une zone sans obstacles.2. Vérifiez la disposition de la bande.3. Allumez le Landroid^® . Appuyez sur START, puis sur OK. |
| Le Landroid^® tourne en rond près de la zone ronde délimitée. | La bande magnétique est trop proche du câble de délimitation.Deux zones rondes délimitées sont trop proches l'une de l'autre. | Maintenez un espace d'au moins 2 mètres entre le câble de délimitation et la bande magnétique, ou entre deux zones rondes délimitées. |
| La bande magnétique chevauche le câble de délimitation. | La bande magnétique doit être maintenue à 2 m du câble de délimitation. | |
| Il peut y avoir des interférences dans la zone de travail en raison de la présence de câbles électriques ou de pièces métalliques dans le sol. | Vérifiez la présence d'interférence et retirez-les |
Données techniques
| Tension nominale | 5V |
