FW-65BZ35L - Moniteur SONY - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Moniteur SONY FW-65BZ35L, 65 pouces, résolution 4K (3840 x 2160), technologie OLED, luminosité jusqu'à 1000 nits.
Connectivité	Ports HDMI, USB, Ethernet, Wi-Fi, Bluetooth.
Utilisation	Idéal pour les présentations professionnelles, la signalétique numérique et les environnements de travail collaboratif.
Maintenance	Nettoyage régulier de l'écran avec un chiffon doux, mise à jour du firmware via le site officiel de SONY.
Sécurité	Conforme aux normes de sécurité électriques, protection contre les surcharges et les courts-circuits.
Informations générales	Garantie de 3 ans, support technique disponible, consommation énergétique optimisée.

FOIRE AUX QUESTIONS - FW-65BZ35L SONY

Comment connecter le moniteur SONY FW-65BZ35L à mon ordinateur ?

Utilisez un câble HDMI pour connecter le port HDMI de votre ordinateur au port HDMI du moniteur. Assurez-vous de sélectionner la bonne source sur le moniteur.

Comment régler la luminosité de mon moniteur SONY FW-65BZ35L ?

Accédez au menu des paramètres en appuyant sur le bouton 'Menu' de la télécommande, puis sélectionnez 'Image' et ajustez la luminosité selon vos préférences.

Le son ne fonctionne pas sur mon moniteur, que faire ?

Vérifiez que le volume n'est pas en sourdine et que le niveau sonore est réglé. Assurez-vous également que le câble audio est correctement connecté si vous utilisez des haut-parleurs externes.

Comment mettre à jour le logiciel du moniteur SONY FW-65BZ35L ?

Connectez le moniteur à Internet, accédez au menu des paramètres, puis sélectionnez 'Mise à jour du logiciel' pour vérifier et installer les mises à jour disponibles.

Que faire si l'image est floue sur mon moniteur ?

Vérifiez que le câble HDMI est bien connecté. Assurez-vous également que la résolution de votre ordinateur est réglée sur la résolution native du moniteur, qui est de 3840 x 2160 pixels.

Comment réinitialiser les paramètres d'usine de mon moniteur SONY FW-65BZ35L ?

Accédez au menu des paramètres, sélectionnez 'Réinitialisation' puis 'Réinitialiser les paramètres d'usine' pour restaurer le moniteur à ses paramètres d'origine.

Le moniteur ne s'allume pas, que faire ?

Vérifiez que le moniteur est correctement branché à une prise de courant fonctionnelle. Essayez de débrancher le câble d'alimentation, puis de le rebrancher après quelques secondes.

Comment activer le mode d'économie d'énergie sur le moniteur ?

Accédez au menu des paramètres, sélectionnez 'Énergie' puis activez le 'Mode d'économie d'énergie' pour réduire la consommation d'énergie lorsque le moniteur est inactif.

Puis-je utiliser mon moniteur SONY FW-65BZ35L comme écran secondaire ?

Oui, vous pouvez utiliser le moniteur comme écran secondaire en le connectant à votre ordinateur et en configurant les paramètres d'affichage dans le système d'exploitation de votre ordinateur.

Comment résoudre les problèmes de connectivité sans fil sur le moniteur ?

Vérifiez que le Wi-Fi est activé sur le moniteur et que vous êtes connecté au bon réseau. Si le problème persiste, essayez de redémarrer votre routeur.

Le moniteur affiche un message d'erreur, que faire ?

Notez le code d'erreur affiché et consultez le manuel d'utilisation ou le site Web de support de Sony pour des solutions spécifiques à ce code.

MODE D'EMPLOI FW-65BZ35L SONY

Consignes de sécurité ..... 2

Schéma de connexion .....4

Utilisation du Moniteur LCD comme

élément du système audio .....7

Télécommande et Moniteur LCD ....7

Réglages....9

Mode Pro....9

Fonctions de commande....11

RS-232C 11

IP 12

Installation du Moniteur LCD

au mur .....14

Dépannage....15

Spécifications .....16

À propos des manuels

Ce Moniteur LCD est livré avec les manuels suivants. Conservez les manuels à titre de référence.

Guide d'installation

• Installation et configuration du Moniteur LCD.

Guide de référence (ce manuel) / Consignes de sécurité

- Consignes de sécurité, télécommande, dépannage, fixation murale, spécifications, etc.

Aide

Vous trouverez des renseignements supplémentaires sur le dépannage et d'autres informations utiles directement sur votre Moniteur LCD.

Appuyez sur HELP sur la télécommande pour afficher une liste de thèmes.

Les menus de configuration sont sujets à modification sans préavis.

IMPORTANT – Lisez le Contrat de licence logicielle de l'utilisateur final avant d'utiliser votre produit Sony. Utiliser votre produit indique vous avez accepté le Contrat de licence logicielle de l'utilisateur final. Le contrat de licence logicielle entre vous et Sony est disponible en ligne sur le site Web Sony (https://www.sony.net/tv-software-licenses/) ou sur l'écran de votre produit. Allez dans [Paramètres] → [Système] → [À propos de] → [Informations légales] → [Avis et licences].

Remarque

• Avant d'utiliser le Moniteur LCD, lisez les « Consignes de sécurité ».
• Lisez la documentation de sécurité fournie pour plus d'informations de sécurité.
• Les instructions relatives à l'« Installation du Moniteur LCD au mur » sont incluses dans le mode d'emploi du Moniteur LCD.
• Les images et illustrations reprises dans ce manuel et dans le Guide d'installation sont fournies pour référence uniquement et peuvent présenter des différences par rapport au produit proprement dit.

Emplacement de l'étiquette d'identification

Les étiquettes reprenant le numéro de modèle et les caractéristiques nominales de l'alimentation du Moniteur LCD se trouvent à l'arrière du Moniteur LCD.

Consignes de sécurité

Installation/Mise en place

Installez et utilisez le Moniteur LCD conformément aux instructions ci-dessous afin d'éviter tout risque d'incendie, d'électrocution ou autre dommage et/ou blessure.

Installation

• Le Moniteur LCD doit être installé à proximité d'une prise de courant aisément accessible.
• Positionnez le Moniteur LCD sur une surface stable et horizontale afin d'éviter qu'il ne tombe, n'entraîne des blessures ou n'endommage des biens.
• Installez le Moniteur LCD dans un endroit où vous ne risquez pas de le pousser, de le tirer ou de le renverser.

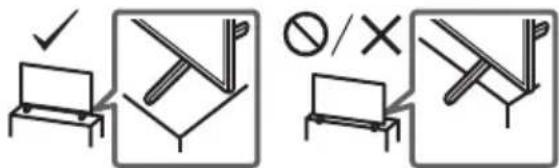

• Installez le Moniteur LCD de façon à ce que son support de table ne dépasse pas du meuble pour Moniteur LCD (non fourni). Si le support de table dépasse du meuble pour Moniteur LCD, le Moniteur LCD risque d'être renversé, de tomber, d'être endommagé ou de provoquer des blessures.

• Avant de transporter le Moniteur LCD, débranchez tous ses câbles.

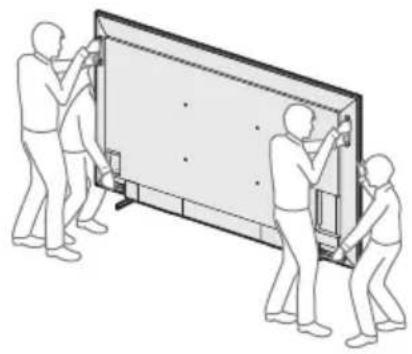

• La présence de deux personnes ou plus (trois personnes ou plus pour un Moniteur LCD de 214,8 cm (85 pouces), quatre personnes ou plus pour un Moniteur LCD de 247,7 cm (98 pouces) et plus) est nécessaire pour le transport des Moniteurs LCD de grande taille.
• Pour transporter le Moniteur LCD à la main, saisissez-le de la manière illustrée. N'exercez aucune pression sur le panneau LCD ni sur le cadre qui entoure l'écran.
• Pour soulever ou déplacer le Moniteur LCD, saisissez-le par sa base.

FW-98BZ53L / 98BZ50L / 98BZ30L

• Lorsque vous transportez le Moniteur LCD, ne le soumettez pas à des secousses ou des vibrations excessives.
• Lorsque vous transportez le Moniteur LCD pour le porter à réparer ou lorsque vous déménagez, glissez-le dans son emballage et son carton d'origine.
• Lors de la manipulation ou du montage du Moniteur LCD, ne couchez pas le Moniteur LCD (pour modèle de Moniteur LCD concerné uniquement).

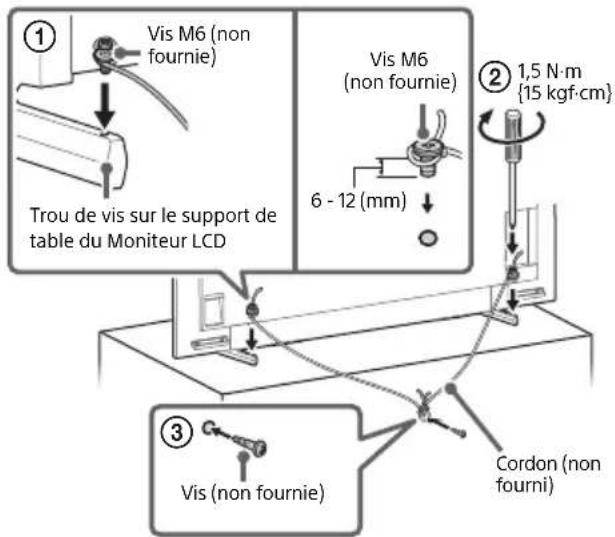

Prévention des basculements (Modèles avec kit de courroie de soutien fourni)

Reportez-vous au Guide d'installation au-dessus du rembourrage.

La vis à bois fournie est uniquement utilisable pour une fixation sur un objet solide en bois.

(Sauf modèles avec kit de courroie de soutien fourni)

FW-98BZ53L / 98BZ50L / 98BZ30L

① Vis M6 (non fournie) Trou de vis sur le support de table du Moniteur LCD ② 1,5 N·m {15 kgf·cm} 6 - 12 (mm) ③ Vis (non fournie) Cordon (non fourni)

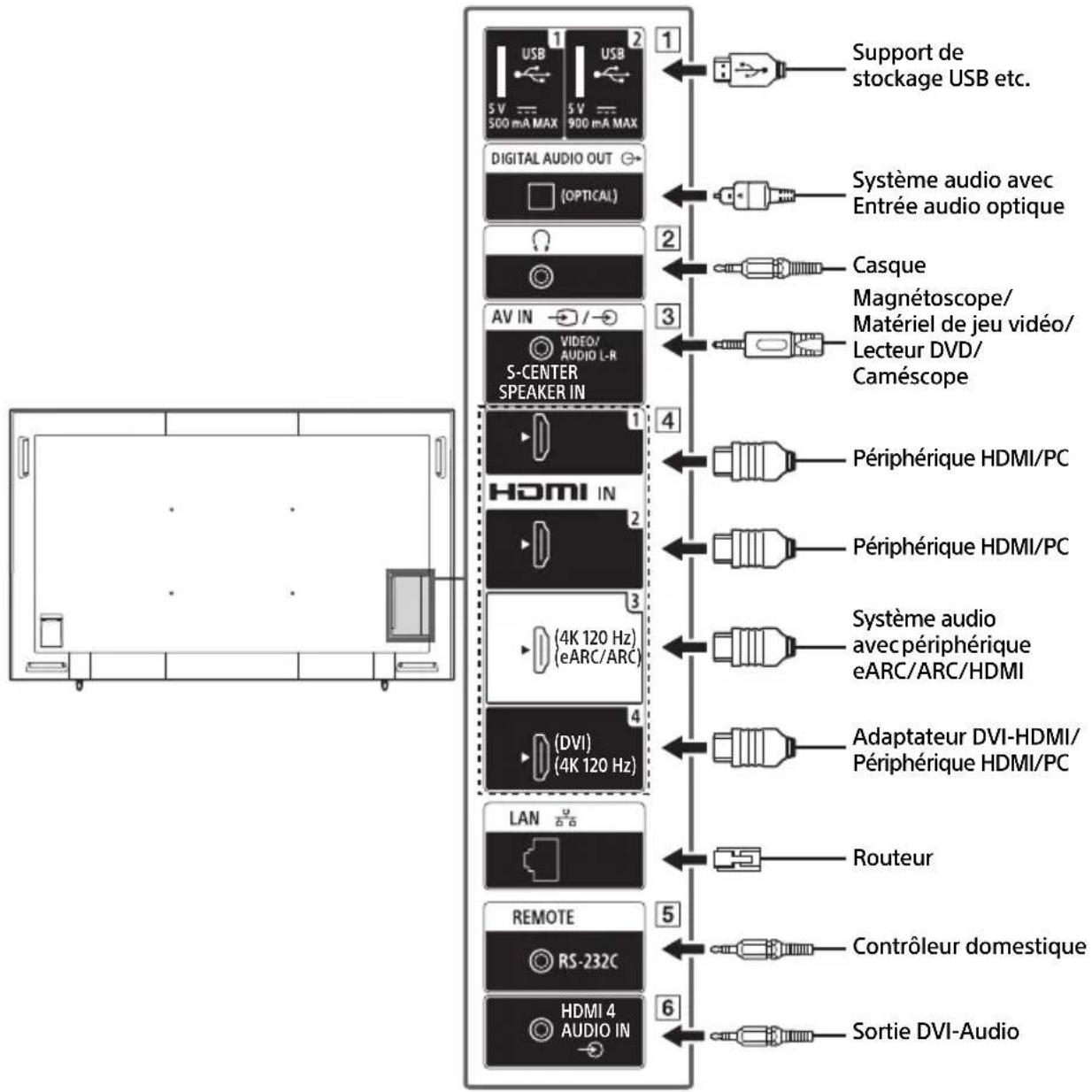

- Les bornes et les noms peuvent varier selon la région/le pays/le modèle du Moniteur LCD.

FW-98BZ53L / 98BZ50L / 98BZ30L

USB 5 V 500 mA MAX 5 V 900 mA MAX DIGITAL AUDIO OUT (OPTICAL) AV IN VIDEO/ AUDIO L-R S-CENTER SPEAKER IN HDMI IN (4K 120 Hz) (eARC/ARC) (DVI) (4K 120 Hz) LAN REMOTE RS-232C HDMI 4 AUDIO IN Support de stockage USB etc. Système audio avec Entrée audio optique Casque Magnétoscope/ Matériel de jeu vidéo/ Lecteur DVD/ Caméscope Périphérique HDMI/PC Périphérique HDMI/PC Système audio avec périphérique eARC/ARC/HDMI Adaptateur DVI-HDMI/ Périphérique HDMI/PC Routeur Contrôleur domestique Sortie DVI-Audio

    K["Support de stockage USB etc."] --> L["USB 1"]
    M["Système audio avec Entrée audio optique"] --> N["USB 2"]
    O["Casque"] --> P["USB 3"]
    Q["Magnétoscope/Matériel de jeu vidéo/Lecteur DVD/Caméscope"] --> R["USB 4"]
    S["Périphérique HDMI/PC"] --> T["USB 5"]
    U["Périphérique HDMI/PC"] --> V["USB 6"]
    W["Système audio avec périphérique eARC/ARC/HDMI"] --> X["USB 7"]
    Y["Adaptateur DVI-HDMI/Périphérique HDMI/PC"] --> Z["USB 8"]
    AA["Routeur"] --> AB["USB 9"]
    AC["Contrôleur domestique"] --> AD["USB 10"]
    AE["Sortie DVI-Audio"] --> AF["USB 11"]

1

USB

2

- Le raccordement d'un grand périphérique USB peut interférer avec les autres périphériques raccordés.

2

Ω (Casque)

• Prend en charge une mini-prise stéréo à 3 pôles uniquement.
• Vous ne pouvez pas reproduire le son en sortie du casque et des haut-parleurs du Moniteur LCD simultanément.

3

V I N

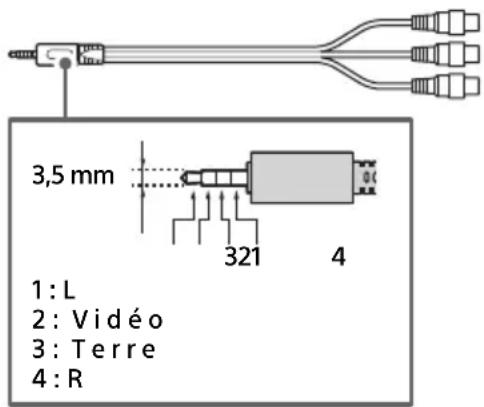

- Dans le cas d'une connexion composite, utilisez un câble d'extension analogique (non fourni).

•

3,5 mm 321 4 1: L 2: Vidéo 3: Terre 4: R

4

HDMI IN 1/2/3/4

• L'interface HDMI peut transférer la vidéo et l'audio numériques sur un seul câble.
• Si le périphérique est doté d'une prise DVI, raccordez-la à HDMI IN 4 par le biais d'une interface d'adaptation DVI - HDMI (non fournie), puis raccordez la prise de sortie audio du périphérique à HDMI 4 AUDIO IN.

•

• HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) Raccordez votre système audio au HDMI IN 3 pour acheminer l'audio de votre Moniteur LCD vers votre système audio. Un système audio compatible avec eARC/ARC peut envoyer des vidéos au Moniteur LCD et recevoir l'audio du Moniteur LCD via le même câble HDMI. Si votre système audio n'est pas compatible avec eARC/ARC, un raccordement supplémentaire à DIGITAL AUDIO OUT (OPTICAL) est nécessaire.
• Utilisez le câble HDMI avec Ethernet pour raccorder le système audio avec eARC.

5

REMOTE RS-232C

- Borne pour communication série. Pour plus de détails, reportez-vous à « Fonctions de commande ».

6

HDMI 4 AUDIO IN

- Si le périphérique est doté d'une prise DVI, raccordez-la à HDMI IN 4 par le biais d'une interface d'adaptation DVI - HDMI (non fournie), puis raccordez la prise de sortie audio du périphérique à HDMI 4 AUDIO IN.

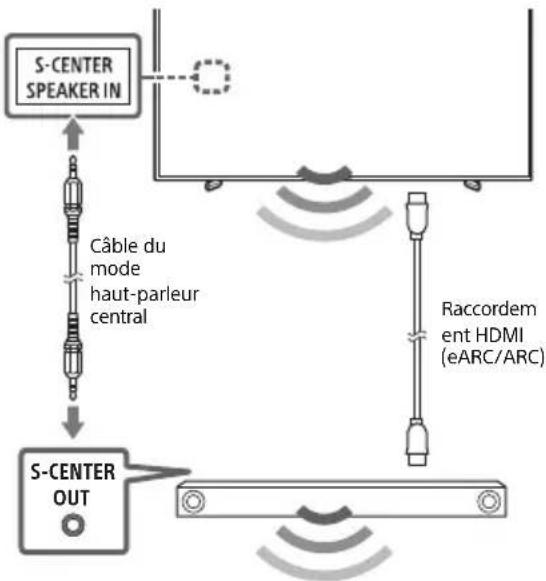

Utilisation du Moniteur LCD comme élément du système audio

(FW-98BZ53L / 98BZ50L / 98BZ30L uniquement)

Remarque

• Avant de raccorder des câbles, débranchez le cordon d'alimentation du Moniteur LCD et du récepteur AV.
• Reportez-vous au mode d'emploi du système audio avec connecteur S-CENTER OUT pour plus de détails.


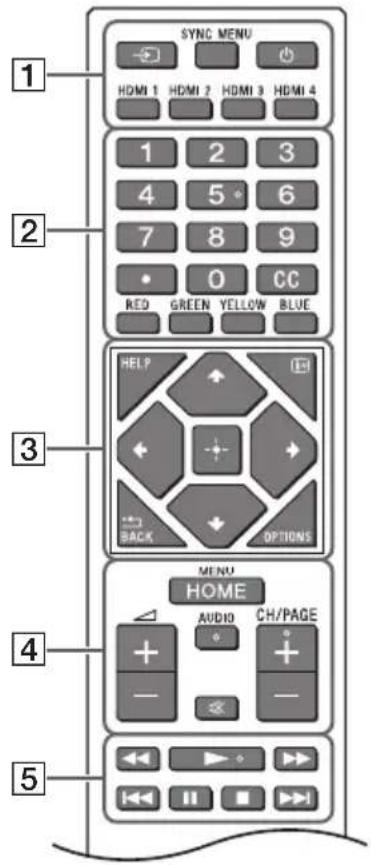

Télécommande et Moniteur LCD

La forme de la télécommande, la disposition, la disponibilité et la fonction des touches de la télécommande peuvent varier selon votre région/pays/modèle de Moniteur LCD et selon les réglages du Moniteur LCD.

SYNC MENU HDMI 1 HDMI 2 HDMI 3 HDMI 4 1 2 3 4 5 6 7 8 9 0 CC RED GREEN YELLOW BLUE HELP BACK OPTIONS MENU HOME AUDIO CH/PAGE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

1 → (Sélection de l'entrée) : Pour afficher et sélectionner la source d'entrée, etc.

SYNC MENU : Affichez le menu BRAVIA Sync.

(Alimentation)

HDMI 1/2/3/4

2 Touches numériques

(point)

CC

Touches de couleurs

3 HELP : Affichez le menu Aide.

(i+ (Affichage à l'écran) : Affichez des informations.

/BACK

OPTIONS : Affiche une liste des fonctions utilisables à ce moment-là.

+/↓/←/→/☐ (Touches directionnelles de navigation) : Navigation et sélection du menu à l'écran.

4 HOME/MENU

△ +/- (Volume)

AUDIO : Pour sélectionner le son d'une source multilingue ou un double son (selon la source du programme).

※ (Coupure du son)*

CH/PAGE +/-

5

6 ⏻ (Alimentation)

7 Capteur de télécommande / Capteur de lumière / LED

* Le raccourci de l'accessibilité est disponible en maintenant enfoncé (Coupure du son).

Réglages

Mode Pro

En [Mode Pro], vous pouvez utiliser diverses fonctions pratiques pour un usage professionnel. Ici, nous expliquons comment passer au [Mode Pro] et les fonctions typiques du [Mode Pro].

Mode Pro

Mode normal : Il s'agit du mode par défaut. Les fonctions du [Mode Pro] ne sont pas disponibles dans ce mode.

Mode réglages Pro : Ce mode vous permet de régler les divers paramètres des fonctions du [Mode Pro].

Mode Pro : Il s'agit du mode de fonctionnement pour usage professionnel, où vous pouvez utiliser les fonctions du [Mode Pro].

Comment changer de mode

Lorsque le moniteur est en mode normal

- Allez dans [Accueil] [Apps] [Réglages Pro], puis sélectionnez [Mode réglages Pro].

Lorsque le moniteur est en mode réglages Pro

- Allez dans [Accueil] [Apps] [Réglages Pro], puis sélectionnez [Démarrer le mode Pro].

Si le Moniteur est en mode Pro

- Appuyez sur les touches d'activation décrites ci-dessous sur la télécommande dans l'ordre dans l'intervalle d'une seconde.

Une fois le moniteur redémarré, le mode passe à [Mode réglages Pro].

Touche d'activation : ⓣ (Affichage à l'écran) / ⚫ (Coupure du son) / ∠+/- (Volume +) / HOME/MENU

*Initialement, vous ne pouvez pas changer le mode [Réglages Pro] en [Mode Pro]. Si vous souhaitez changer le mode à partir de [Réglages Pro], allez dans [Réglages Pro] → [Restrictions de fonctions] → [Apps] et changez [Réglages Pro] en [Activer] dans [Mode réglages Pro].

Présentation des fonctions du mode Pro

En [Mode Pro], vous pouvez utiliser diverses fonctions pratiques. Les fonctions typiques du [Mode Pro] sont présentées ci-dessous.

- Réglage du fonctionnement du moniteur lors de la mise sous tension

Vous pouvez régler le fonctionnement du moniteur lorsque vous débranchez et réinsérez la fiche d'alimentation secteur.

— Affichage optimisé de l'écran d'entrée PC

L'écran affiche l'écran d'entrée PC avec la taille optimale selon le format du PC.

— Réveil et commutation sur l'entrée automatique par détection du signal HDMI

Allume automatiquement le moniteur et commute sur l'entrée HDMI connectée lorsque le périphérique HDMI est connecté.

- Réglages du menu qui s'affiche par pression sur la touche HOME/MENU

Vous pouvez sélectionner le menu affiché en appuyant sur la touche HOME/MENU de la télécommande.

— Désignation de la source d'entrée initiale lors du démarrage du moniteur

Vous pouvez désigner la source d'entrée initiale lors du démarrage du moniteur.

— Verrouillage du mode Pro

Vous pouvez protéger les réglages du [Mode Pro] en utilisant un code PIN.

— Réglage du volume initial/maximum

Vous pouvez régler le volume initial et maximum du moniteur.

— Restrictions de fonctionnement du moniteur sur la télécommande

Vous pouvez restreindre le fonctionnement du moniteur sur la télécommande.

— Restrictions d'entrées externes

Vous pouvez restreindre l'utilisation d'entrées externes.

— Restriction d'utilisation d'applications

Vous pouvez restreindre l'utilisation d'applications du moniteur.

Comment régler les fonctions du mode Pro

Allez dans [Accueil] → [Paramètres] → [Réglages Pro] alors que le Moniteur est en [Mode réglages Pro].*

*Varie en fonction de la version du système d'exploitation.

Fonctions de commande

RS-232C

Vous pouvez commander le Moniteur depuis un service externe via RS-232C. Le raccordement RS-232C est expliqué brièvement dans cette page.

Interface

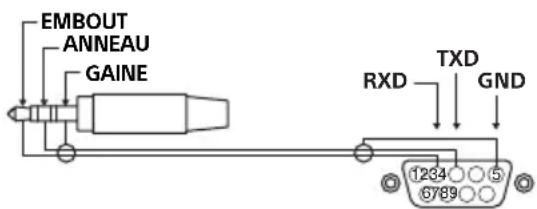

Raccordez le RS-232C au Moniteur par le biais d'un mini-jack stéréo 3,5 mm.

Mini-jack stéréo 3,5 mm

EMBOUT ANNEAU GAINE RXD TXD GND 1234 6789

EMBOUT : Moniteur → Contrôleur

ANNEAU : Contrôleur → Moniteur

Réglages de connexion

Lors du raccordement RS-232C, effectuez les réglages de connexion ci-dessous.

Débit en bauds 9600 bps

Données 8 bit

Parité Aucune

Bit de démarrage 1 bit

Bit d'arrêt 1 bit

Contrôle du débit Aucune

Format de données

Nous introduisons le format de données pour la communication RS-232C ci-dessous.

(a) Requêtes du contrôleur au moniteur

N° Élément Valeur
1 En-tête 0x8C : Commande
2	Catégorie	0x00	(fixe)
3	Fonction	0xXX
4	Longueur	0xXX	(=Données X+1 octet)
5	Données 1	0xXX
:	:	0xXX
:	:	0xXX
X+4	Données X	0xXX
X+5	Somme de contrôle	0xXX

(b) Réponses du moniteur au contrôleur

N° Élément Valeur
1 En-tête 0x70 Réponse
2 Réponse 0x00 Terminé (Fin normale)
	0x01 : Limite dépassée(Fin anormale-Valeur max. dépassée)
	0x02 : Limite dépassée(Fin anormale-Valeur min. dépassée)
	0x03 : Commande annulée (Fin anormale)
	0x04 : Erreur syntaxique (Erreur de format de données)
3 Somme de contrôle 0xXX

Exemple de commande

Des exemples de commandes de communications RS-232C sont expliqués ci-dessous.

Commande	En-tête	Catégorie	Fonction	Longueur	Données 1	Données X	Somme de contrôle
Mise sous/hors tension	0x8C	0x00	0x00	0x02	0x00 (arrêt)	- 0x8E
					0x01 (marche)	-	0x8F
Sélection d'entrée HDMI	0x8C	0x00	0x02	0x03	0x04 (HDMI)	0x01 (#1)	0x96
						0x02 (#2)	0x97
						0x03 (#3)	0x98
						0x04 (#4)	0x99

Pour en savoir plus sur le RS-232C, veuillez contacter votre représentant commercial.

IP

Vous pouvez commander le moniteur via IP depuis une application HTML5/Android sur le Moniteur ou sur le périphérique externe. Vous pouvez gérer et suivre les informations d'entrée/alimentation, démarrer et fermer les applications, contrôler l'affichage comme la source d'entrée et le volume, par exemple. Vous pouvez également restreindre les commandes par la fonction d'authentication.

Protocole IP pris en charge

Nom du protocole	Couche	Format	Authentication	Explication
REST API	HTTP	JSON-RPC	Oui	Les API dont la finalité est le contrôle des périphériques.
IRCC-IP	HTTP	SOAP	Oui	Infrared Compatible Control sur Internet Protocol.La technologies et les formats pour transmettre les commandes de la télécommande via Internet.
Simple Contrôle IP	TCP	Byte stream	ND	Seules les fonctions typiques sont prises en charge.

Réglages du Moniteur

Lors de l'utilisation du [Contrôle IP], réglez d'abord le moniteur comme suit.

Allez dans [Paramètres] → [Réseau et Internet] → [Réglage du réseau local] → [Contrôle IP].

Pour REST API et IRCC-IP,

• Sélectionnez [Authentication].
• Définissez [Clé pré-partagée] si nécessaire.
  Pour le Simple Contrôle IP,
  • Activez [Simple Contrôle IP].

Exemple de requête et réponse HTTP pour REST API

Voici l'exemple d'une requête et réponse pour acquérir l'état d'alimentation du Moniteur (adresse IP : 192.168.0.1 Clé pré-partagée « 1234 »).

URL

Pour en savoir plus sur le [Contrôle IP], veuillez contacter votre représentant commercial.

Installation du Moniteur LCD au mur

Utilisation du Support de fixation murale en option (SU-WL850 ou SU-WL450)\* (non fourni)

A l'attention des clients :

Pour protéger le produit et pour des raisons de sécurité, Sony conseille vivement de confier l'installation de votre Moniteur LCD à des revendeurs ou des installateurs agréés Sony. N'essayez pas de l'installer vous-même.

A l'attention des revendeurs et installateurs Sony :

Soyez particulièrement attentif à la sécurité pendant l'installation, l'entretien périodique et l'examen du produit.

Informations sur l'installation du Support de fixation murale

Pour obtenir les instructions de l'installation du Support de fixation murale, veuillez vous reporter à la section Informations sur l'installation (Support de fixation murale) sur la page du produit correspondant à votre modèle de Moniteur LCD.

• Suivez le mode d'emploi fourni avec le Support de fixation murale de votre modèle. Une certaine expérience est requise pour installer ce Moniteur LCD, en particulier pour déterminer la résistance du mur qui devra supporter le poids du Moniteur LCD.
• Sony n'est responsable d'aucun dégât ou blessure provoqué par une erreur de manipulation ou installation incorrecte.
• L'installation murale du Moniteur LCD doit être confiée à un technicien spécialisé.

• Pour des raisons de sécurité, il est vivement recommandé d'utiliser les accessoires Sony, notamment :
  —Support de fixation murale SU-WL850
  —Support de fixation murale SU-WL450

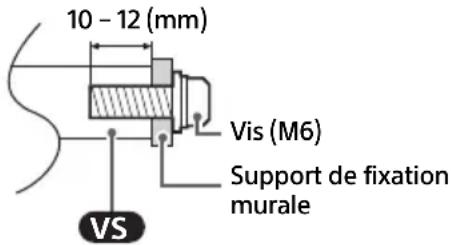

• Veillez à bien utiliser les vis fournies avec le Support de fixation murale lors de la mise en place du Support de fixation murale sur le Moniteur LCD. Les vis fournies sont conçues de la manière illustrée, mesurées à partir de la surface de fixation du Support de fixation murale.
  Leur diamètre et leur longueur varient suivant le modèle de Support de fixation murale.
  L'utilisation de vis autres que celles fournies peut occasionner des dégâts à l'intérieur du Moniteur LCD ou provoquer sa chute, etc.

10 - 12 (mm) Vis (M6) Support de fixation murale VS

• Assurez-vous de ranger les vis non utilisées et le support de table en lieu sûr jusqu'à ce que vous soyez prêt à fixer le support de table.
  Conservez les vis hors de portée des jeunes enfants.

* Uniquement pour certaines régions, certains pays ou certains modèles.

Utilisation du Support de fixation murale en option (sauf SU-WL850 ou SU-WL450) (non fourni)

Ce mode d'emploi du Moniteur LCD illustre uniquement les étapes nécessaires à la préparation du Moniteur LCD pour son installation murale avant sa fixation au mur.

Votre Moniteur LCD peut être monté sur un mur à l'aide d'un Support de fixation murale (non fourni). Si le support de table est attaché au Moniteur LCD, il peut être nécessaire de détacher le Moniteur LCD du support de table. Préparez le Moniteur LCD pour le Support de fixation murale avant de réaliser le raccordement des câbles.

Pour protéger le produit et pour des raisons de sécurité, Sony conseille vivement de confier l'installation de votre Moniteur LCD sur le mur à des professionnels qualifiés. N'essayez pas de l'installer vous-même.

• Suivez le mode d'emploi fourni avec le Support de fixation murale de votre modèle. Une certaine expérience est requise pour installer ce Moniteur LCD, en particulier pour déterminer la résistance du mur qui devra supporter le poids du Moniteur LCD.
• Les vis d'installation du Support de fixation murale au Moniteur LCD ne sont pas fournies.

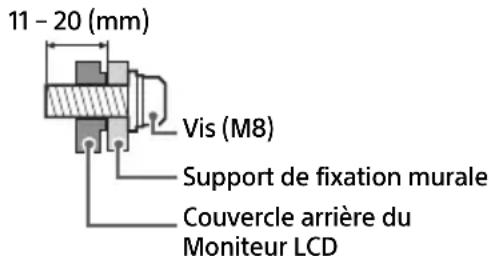

• La longueur de la vis du Support de fixation murale diffère selon l'épaisseur du Support de fixation murale. Veuillez vous référer à l'illustration ci-dessous.

FW-98BZ53L / 98BZ50L / 98BZ30L

11 - 20 (mm) Vis (M8) Support de fixation murale Couvercle arrière du Moniteur LCD

Pour les dépannages généraux tels que : écran noir, absence de son, image figée, Moniteur LCD ne réagissant plus ou perte de réseau, suivez les étapes ci-après.

1 Redémarrez votre Moniteur LCD en appuyant sur la touche de mise en marche de la télécommande pendant environ cinq secondes et sélectionnez [Redémarrer]. Le Moniteur LCD redémarre. Si le Moniteur LCD n'est pas remis en état, essayez de débrancher le cordon d'alimentation secteur, puis appuyez sur la touche de mise en marche du Moniteur LCD et relâchez-la.
Attendez deux minutes et branchez le cordon d'alimentation secteur.
Ou appuyez sur la touche de mise en marche sur le Moniteur LCD pendant environ 40 secondes jusqu'à ce que le Moniteur LCD se mette hors tension.

2 Consultez le menu d'aide en appuyant sur la touche HELP de la télécommande.

3 Raccordez votre Moniteur LCD à Internet et effectuez une mise à jour du logiciel. Sony vous recommande de mettre à jour le logiciel de votre Moniteur LCD régulièrement. Les mises à jour fournissent de nouvelles fonctionnalités et améliorent les performances.

Lorsque vous branchez le Moniteur LCD, il est possible que vous ne puissiez pas allumer le Moniteur LCD immédiatement même si vous appuyez sur la touche de mise en marche de la télécommande ou du Moniteur LCD.

L'initialisation du système prend du temps. Attendez environ une minute, puis utilisez-le normalement.

La télécommande ne fonctionne pas.

- Remplacez les piles.

Spécifications

Système

Type d'affichage

LCD (écran à cristaux liquides), Rétro-éclairage LED

Sortie son (W)

FW-98BZ53L / 98BZ50L / 98BZ30L :

10 + 10 + 10 + 10

FW-85BZ40L / 85BZ30L / 75BZ40L / 75BZ35L /

Prises d'entrée/de sortie

→/→ AV IN

Entrée audio/vidéo (mini-prise)

S-CENTER SPEAKER IN (FW-98BZ53L / 98BZ50L /

98BZ30L uniquement)

Entrée du haut-parleur central S (mini-prise)

HDMI IN 1/2/3/4 (compatible avec HDCP 2.3)

Vidéo (FW-98BZ53L / 98BZ50L / 98BZ30L uniquement) :

4096 × 2160p (50, 60 Hz)* ^1*2 , 4096 × 2160p

(24 Hz) ^1 , 3840 × 2160p (50, 60 Hz) ^2 , 3840 ×

Vidéo (FW-85BZ40L / 85BZ30L / 75BZ40L /

PCM linéaire 7,1 canaux : 32/44,1/48 kHz

16 bits, Dolby Digital, Dolby Digital Plus,

DTS, Dolby TrueHD, DTS-HD MA, Dolby

Atmos, DTS:X Master Audio

Sauf mode eARC

PCM linéaire 5,1 canaux : 32/44,1/48/88,2/

96/176,4/192 kHz 16/20/24 bits, Dolby

Audio, Dolby Atmos, DTS

PCM linéaire 7,1 canaux : 32/44,1/48 kHz

16 bits, Dolby Digital, Dolby Digital Plus, DTS,

Dolby TrueHD, DTS-HD MA, Dolby Atmos,

DTS:X Master Audio

En mode ARC

PCM linéaire deux canaux : 48 kHz 16 bits,

Dolby Audio, Dolby Atmos, DTS

Prise optique numérique (PCM linéaire deux

canaux : 48 kHz 16 bits, Dolby Audio, DTS)

HDMI 4 AUDIO IN

Entrée audio analogique (mini-prise stéréo)

○ (mini-prise stéréo)

Casque

1, 2

Le port USB 1 prend en charge la High Speed

USB (USB 2.0)

Le port USB 2 prend en charge la Super Speed

USB (USB 3.2 Gen 1)

LAN

Connecteur 10BASE-T/100BASE-TX (La vitesse de connexion du réseau peut varier en

fonction de l'environnement d'exploitation. Le

débit et la qualité de la communication ne

sont pas garantis.)

REMOTE

RS-232C, mini-prise

Ce jack sert à recevoir le signal de commande

externe.

Alimentation et autres

Alimentation

110 V CA, 60 Hz (Taiwan uniquement)

220 V - 240 V CA, 50/60 Hz (sauf Taiwan)

Taille d'écran (mesurée en diagonale) (Environ) (pouces/cm)

FW-98BZ53L / 98BZ50L / 98BZ30L : 98 / 247,7

FW-85BZ40L / 85BZ30L : 85 / 214,8

FW-75BZ40L / 75BZ35L / 75BZ30L : 75 / 189,3

FW-65BZ40L / 65BZ35L / 65BZ30L : 65 / 163,9

FW-55BZ40L / 55BZ35L / 55BZ30L : 55 / 138,8

FW-50BZ30L : 50 / 125,7

FW-43BZ30L:43/108,0

Consommation électrique

Indiqué à l'arrière du Moniteur LCD

Consommation électrique en veille ^56

Jordanie/EAU/Égypte : 0,50 W, Autres : 0,5 W

Résolution d'affichage (horizontal × vertical)

(points)

3840 × 2160

Puissance de sortie nominale

500 mA (pour USB 1), 900 mA (pour USB 2)

Dimensions (Environ) (l × h × p) (mm)

Avec support de table

FW-98BZ53L : 2199 × 1305 × 465

FW-98BZ50L:2199×1305×465

FW-98BZ30L : 2199 × 1305 × 465

Avec support de table

FW-98BZ53L:68,9

FW-98BZ50L:68,9

FW-98BZ30L:68,9

FW-85BZ40L:46

FW-85BZ30L:46

FW-75BZ40L:32,7

FW-75BZ35L:32,7

FW-75BZ30L:32,9

FW-65BZ40L:22,3

FW-65BZ35L:22,1

FW-65BZ30L:22,1

FW-55BZ40L:16,7

FW-55BZ35L:16,6

FW-55BZ30L:16,6

FW-50BZ30L:12,9

FW-43BZ30L:10,5

Sans support de table

FW-98BZ53L:67,2

FW-98BZ50L:67,2

FW-98BZ30L:67,2

FW-85BZ40L:44,5

FW-85BZ30L:44,5

FW-75BZ40L:31,5

FW-75BZ35L:31,5

FW-75BZ30L:31,7

FW-65BZ40L:21,4

FW-65BZ35L : 21,2

FW-65BZ30L:21,2

FW-55BZ40L:15,8

FW-55BZ35L:15,7

FW-55BZ30L:15,7

FW-50BZ30L:12,3

FW-43BZ30L:10

Autres

Accessoires en option

Support de fixation murale : SU-WL850 (sauf

FW-98BZ53L / 98BZ50L / 98BZ30L / 85BZ40L /

85BZ30L / 50BZ30L / 43BZ30L), SU-WL450

(sauf FW-98BZ53L / 98BZ50L / 98BZ30L)

Horloge USB : FWA-UB100AT

Cache antivol USB : FWA-AT100

Température de fonctionnement : 0 °C - 40 °C

*1 Si la valeur d'entrée est 4096 × 2160p et que [Mode Large] est réglé sur [Normal], la résolution s'affiche à 3840 × 2160p. Pour afficher au format 4096 × 2160p, réglez le paramètre [Mode Large] sur [Etiré 1] ou [Etiré 2].

*2 Reportez-vous au menu à l'écran pour régler [Format du signal HDMI].

*3 HDMI IN 3 et 4 uniquement. Utilisez le câble HDMI ultra-haute vitesse pour la connexion.

*4 Raccordez votre système audio au HDMI IN 3 pour acheminer l'audio de votre Moniteur LCD vers votre système audio.

*5 La consommation spécifiée en mode de veille est atteinte une fois que le Moniteur LCD a terminé tous les processus internes nécessaires.

*6 La consommation électrique en veille augmentera lorsque votre Moniteur LCD sera connecté au réseau.

Remarque

- Le kit de courroie de soutien FB est pas fourni aux Philippines.

- La disponibilité des accessoires en option varie selon les pays, les régions, les modèles de Moniteur LCD et les stocks.

- La conception et les spécifications sont sujettes à modification sans préavis.

- Certaines des instructions qui s'affichent à l'écran peuvent ne pas s'appliquer à votre modèle de Moniteur LCD.

Informations sur les marques commerciales

• Les termes HDMI, interface multimédia haute définition HDMI et habillage commercial HDMI, et les logos HDMI sont des marques commerciales et des marques déposées de HDMI Licensing Administrator, Inc.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio et le symbole double-D sont des marques de Dolby Laboratories Licensing Corporation. Fabriqué sous licence de Dolby Laboratories. Travaux confidentiels et non publiés. Copyright © 1992-2022 Dolby Laboratories. Tous droits réservés.
• Vewd® Core. Copyright 1995-2023 Vewd Software AS. All rights reserved.
• Google, YouTube et Android TV sont des marques de Google LLC.
• Wi-Fi®, Wi-Fi Alliance® et Wi-Fi Direct® sont des marques déposées de Wi-Fi Alliance.
• Les logos Wi-Fi CERTIFIED™ et Wi-Fi CERTIFIED 6™ sont des marques de certification de Wi-Fi Alliance.
• Pour les brevets DTS, visitez http://patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, Digital Surround et le logo DTS sont des marques déposées ou des marques commerciales de DTS, Inc. aux États-Unis et dans d'autres pays. © 2020, DTS, Inc. TOUS DROITS RÉSERVÉS.
• Les logos et le mot de marque Bluetooth® sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Sony Group Corporation et ses filiales est couverte par une licence.
• TUXERA est une marque déposée de Tuxera Inc. aux États-Unis et dans d'autres pays.
• Apple, Apple Home, AirPlay et HomeKit sont des marques commerciales de Apple Inc., déposées aux États-Unis et dans d'autres pays et régions. Pour utiliser AirPlay et Apple HomeKit avec ce téléviseur, la dernière version d'iOS, iPadOS ou macOS est recommandée.
• Couvert par une ou plusieurs revendications des brevets HEVC listés à l'adresse patentlist.accessadvance.com.
• Toutes les autres marques commerciales appartiennent à leurs propriétaires respectifs.

สารบัญ

ข้อมูลความปลอดภัย 2
