| Type de produit | Télécommande pour caméra professionnelle |
| Marque | Sony |
| Modèle | RM-B170 |
| Dimensions (L x l x h) | 210 x 150 x 70 mm (estimation) |
| Poids | Environ 470 g |
| Alimentation | 10,5 V à 30 V CC (fournie par la caméra) |
| Consommation électrique | 3 W |
| Température de fonctionnement | -20°C à +45°C |
| Température de stockage | -20°C à +60°C |
| Longueur de câble maximale | 100 m (328 pieds) |
| Connecteurs | CAMERA (multiconnecteur 8 broches), MONITOR (BNC), EXT I/O (D-sub 9 broches) |
| Fonctions principales | Commande à distance de caméscopes et caméras Sony, fonctions de base de caméra (balance des blancs/noirs, diaphragme, gain), commande du support d'enregistrement, réglages automatiques, fonctions d'obturateur et ECS, menu de caméra, boutons assignables |
| Commande de la balance des blancs/noirs | Boutons AWB/ABB, commandes WHITE et BLACK, modes Relatif/Absolu réglables |
| Commande du diaphragme/iris | Bouton AUTO IRIS, commande IRIS, témoin IRIS, modes Relatif/Absolu |
| Commande des filtres ND et CC | Commutateurs ND et CC avec témoins |
| Commande du gain | Commutateur MASTER GAIN avec témoin |
| Fonction d'obturateur et ECS | Boutons SHUTTER, ECS, SLS, réglage de la vitesse et de la fréquence |
| Fonction de menu de caméra | Accès via bouton CHARACTER + MENU, navigation avec encodeur rotatif |
| Fonction de support média | Boutons MEDIA (lecture, avance/retour rapide, stop, rec review), START/STOP |
| Boutons assignables | 2 boutons personnalisables (ASSIGN-ABLE 1 et 2) avec fonctions multiples |
| Témoins lumineux | Luminosité réglable, témoins pour état des fonctions, alarme |
| Accessoires fournis | Plaque numérotée, étiquette de fonction, câble de télécommande spécial (10 m), mode d'emploi, CD-ROM, garantie |
| Accessoires en option | Câble de commande à distance CCA-5 (3 m, 10 m, 30 m) |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants. |
| Sécurité | Respecter les consignes du manuel. Utiliser uniquement avec des caméras compatibles Sony. |
| Pièces détachées et réparabilité | Consulter votre revendeur Sony pour toute réparation ou pièce de rechange. |
FOIRE AUX QUESTIONS - RM-B170 SONY
Questions des utilisateurs sur RM-B170 SONY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Télécommande au format PDF gratuitement ! Retrouvez votre notice RM-B170 - SONY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RM-B170 de la marque SONY.

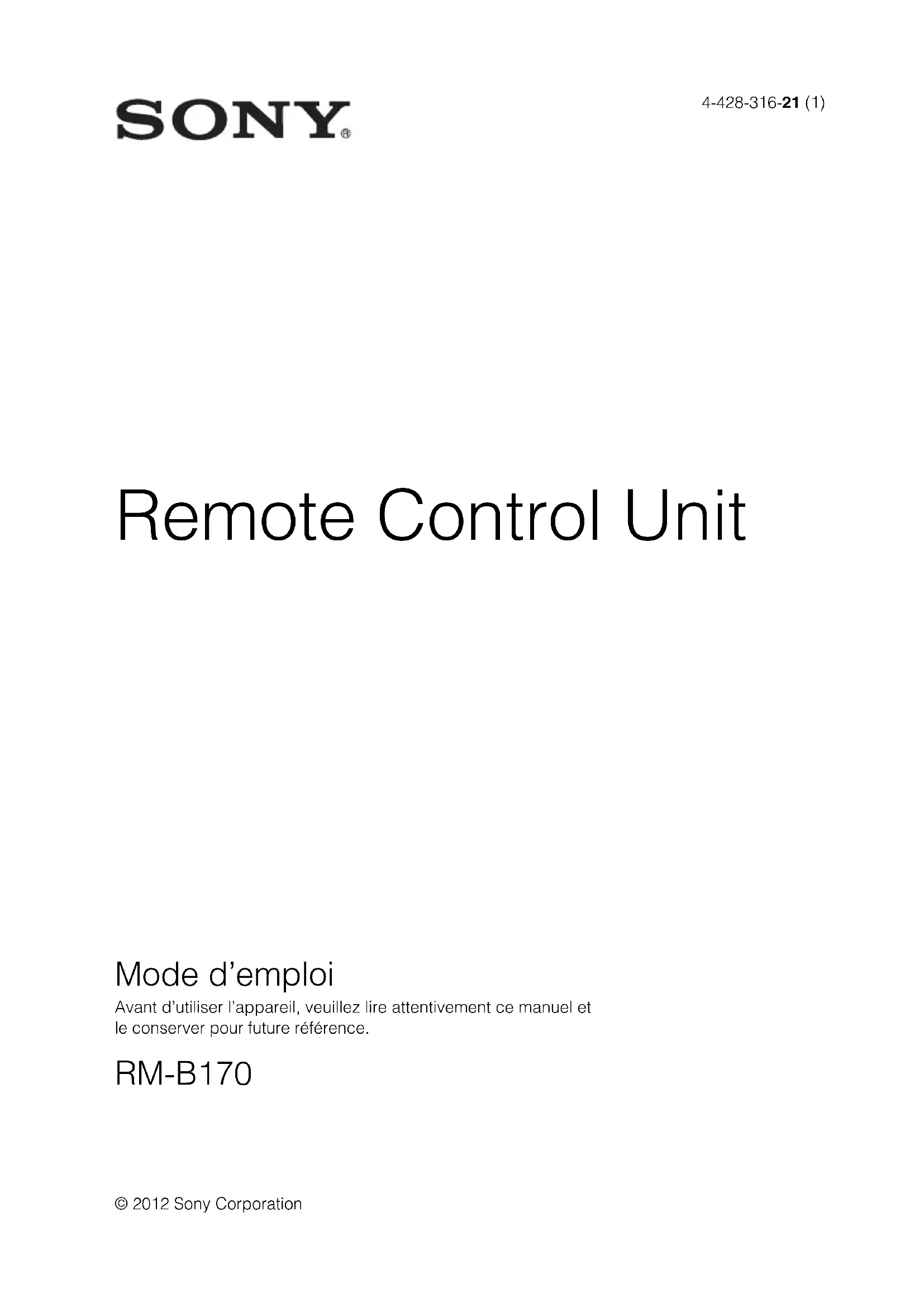

MODE D'EMPLOI RM-B170 SONY
Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel et le conserver pour future référence.
RM-B170
Pour les clients au Canada
Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.
Pour les clients en Europe
Ce produit portant la marque CE est conforme à la Directive sur la compatibilité électromagnétique (EMC) émise par la Commission de la Communauté européenne.
La conformité à cette directive implique la conformité aux normes européennes suivantes :
• EN55103-1 : Interférences électromagnétiques (émission)
• EN55103-2 : Sensibilité électromagnétique (immunité)
Ce produit est prévu pour être utilisé dans les environnements électromagnétiques suivants : E1 (résidentiel), E2 (commercial et industrie légère), E3 (urbain extérieur) et E4 (environnement EMC contrôlé, ex. studio de télévision).
Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, 108-0075 Japon. Le représentant autorisé pour EMC et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question concernant le service ou la garantie, veuillez consulter les adresses indiquées dans les documents de service ou de garantie séparés.
Table des matières
Présentation générale ....4
Fonctions....4
Noms et fonctions des pièces ....6
Panneau de commande....6

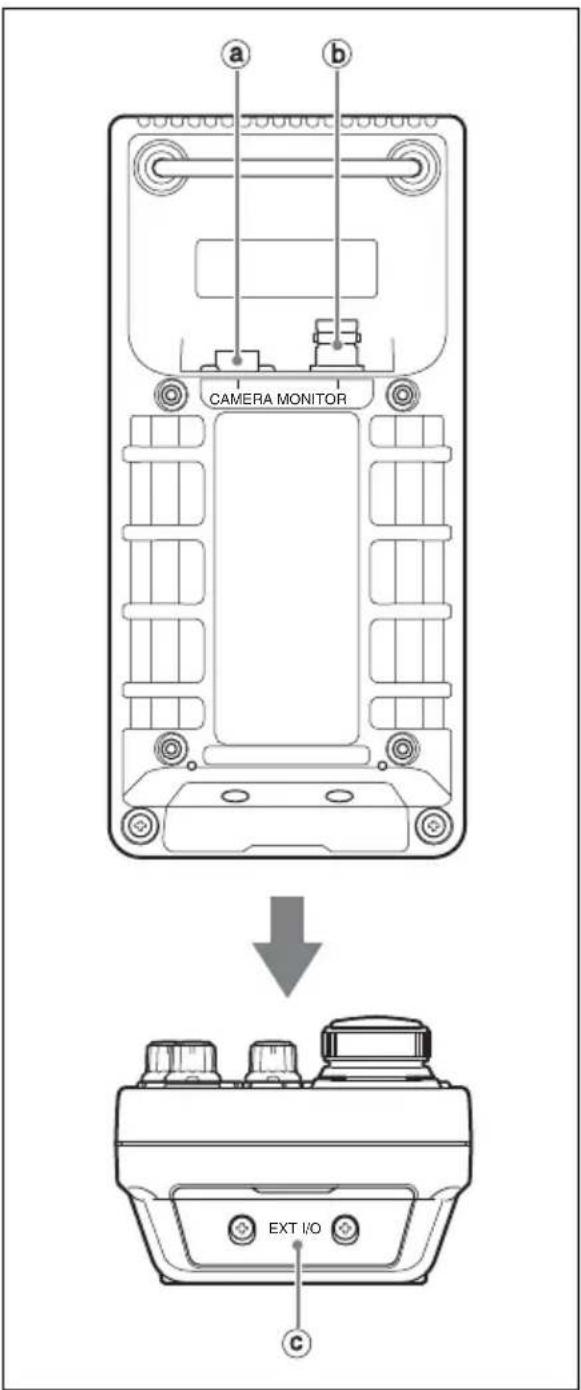

Panneau de connecteurs....13
Utilisation du menu de la caméra....14
Réglages dans le Menu de configuration RM....15
Démarrage du Menu de configuration RM....15
Opération de base du Menu de configuration RM......15
Menu de base 17
Menu détaillé ....19

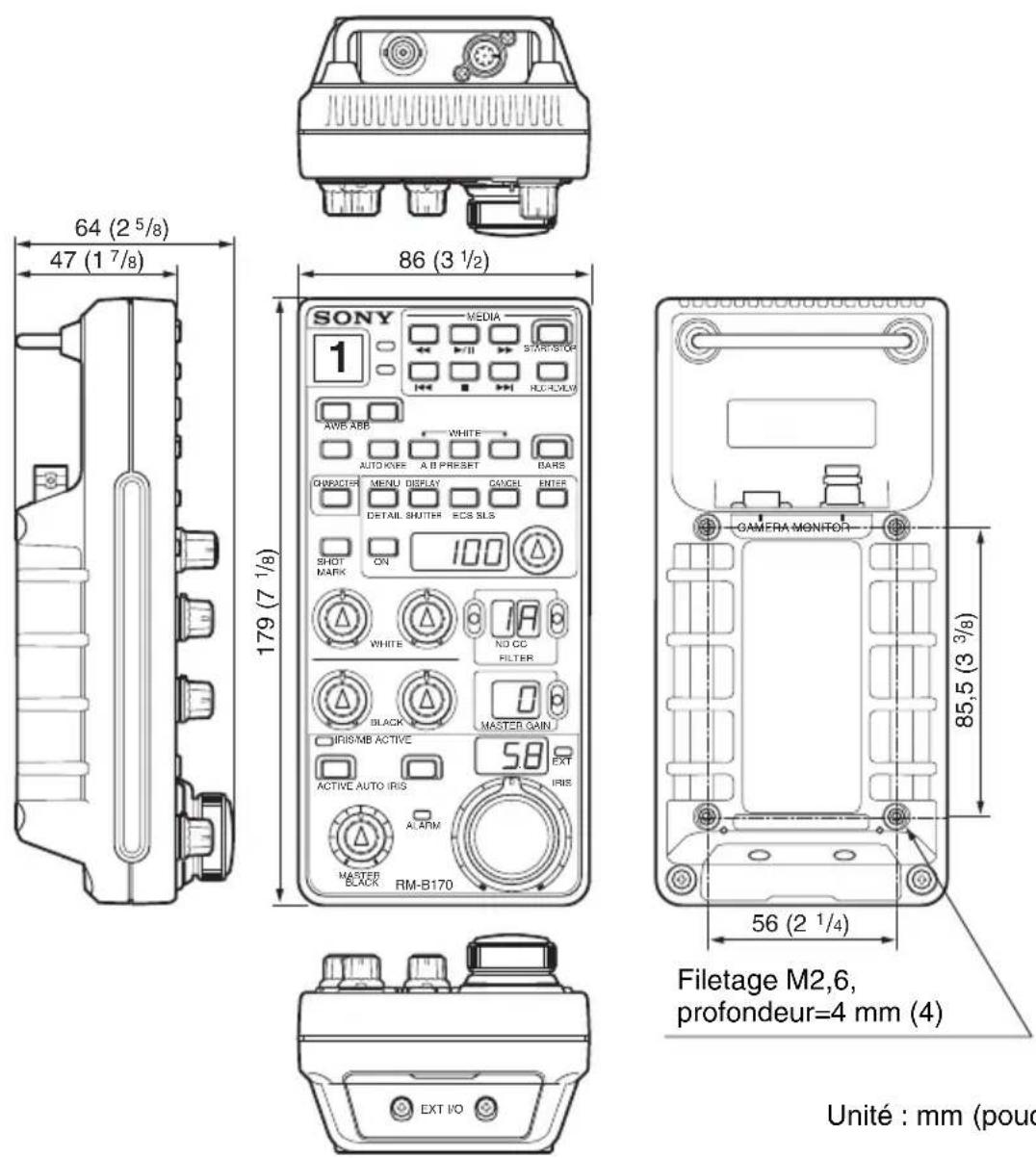

Spécifications....22
Présentation générale
La télécommande RM-B170 est conçue pour télécommander les caméscopes et les caméras vidéo couleur de type portable ou studio Sony.
Il est possible de raccorder directement l'appareil à une caméra ou à un caméscope en tant que télécommande de type portable, ou de le raccorder à une unité de commande de caméra (CCU) pour l'utiliser comme simple panneau de commande à distance. L'appareil peut commander une caméra jusqu'à 100 m (328 pieds) de distance lorsqu'il est directement raccordé à celle-ci.
Fonctions
Les principales fonctions de la RM-B170 sont les suivantes :
Opérabilité convenant aux opérations de base d'une caméra
La télécommande est fournie avec des fonctions de commande essentielles pour les opérations de base d'une caméra. Les boutons et les commandes se trouvent sur le panneau avant de l'appareil selon la fonction et la fréquence d'utilisation. Une protection destinée à éviter toute mise en marche involontaire est prévue autour des boutons dont le fonctionnement erroné pourrait gravement affecter le fonctionnement ou la configuration de la caméra.
Les boutons éclairés sont bien visibles, même dans l'obscurité, et indiquent l'état de fonctionnement en clignotant ou en s'allumant.
Fonctions de commande du support
Cet appareil peut commander le support inséré dans l'enregistreur relié à une caméra ou celui d'un caméscope. L'appareil prend également en charge le fonctionnement de plans de support non linéaire.
Commande des fonctions de réglage automatique de la caméra
Il est possible d'effectuer le réglage automatique de la balance des noirs/blancs depuis cet appareil.
Commande de la fonction ECS/obturateur de la caméra
Il est possible d'activer/de désactiver l'ECS (balayage clair étendu) et les fonctions d'obturateur électronique de la caméra depuis cet appareil. La fréquence ECS et la vitesse de l'obturateur sont également réglables depuis cet appareil.
Prise en charge de la fonction d'obturateur lent
Cet appareil peut fixer le nombre d'images accumulées pour une caméra équipée de la fonction SLS (obturateur lent).
Fonctionnement en parallèle avec un autre panneau de commande
Lorsque cet appareil est raccordé à une caméra via une unité de commande de caméra, il est possible de commander simultanément la caméra depuis cet appareil ainsi qu'un autre panneau de commande à distance, comme l'unité de configuration principale de la série MSU-1000/1500 ou le panneau de commande à distance de la série RCP-1000/1500.
Fonctions personnalisables
Il est possible de configurer cet appareil de différentes façons en s'adaptant au type de fonctionnement et à la fréquence d'utilisation des fonctions.
- Boutons assignables
Il est possible d'attribuer plusieurs fonctions à deux boutons assignables.
- Signaux sonores de fonctionnement et d'appel
Le volume sonore des signaux sonores peut être réglé ou coupé le cas échéant.
• Luminosité des témoins
Il est possible de régler la luminosité des témoins selon les conditions d'utilisation. Les DEL super lumineuses utilisées dans cet appareil améliorent la visibilité à l'extérieur par rapport aux modèles classiques.
Noms et fonctions des pièces

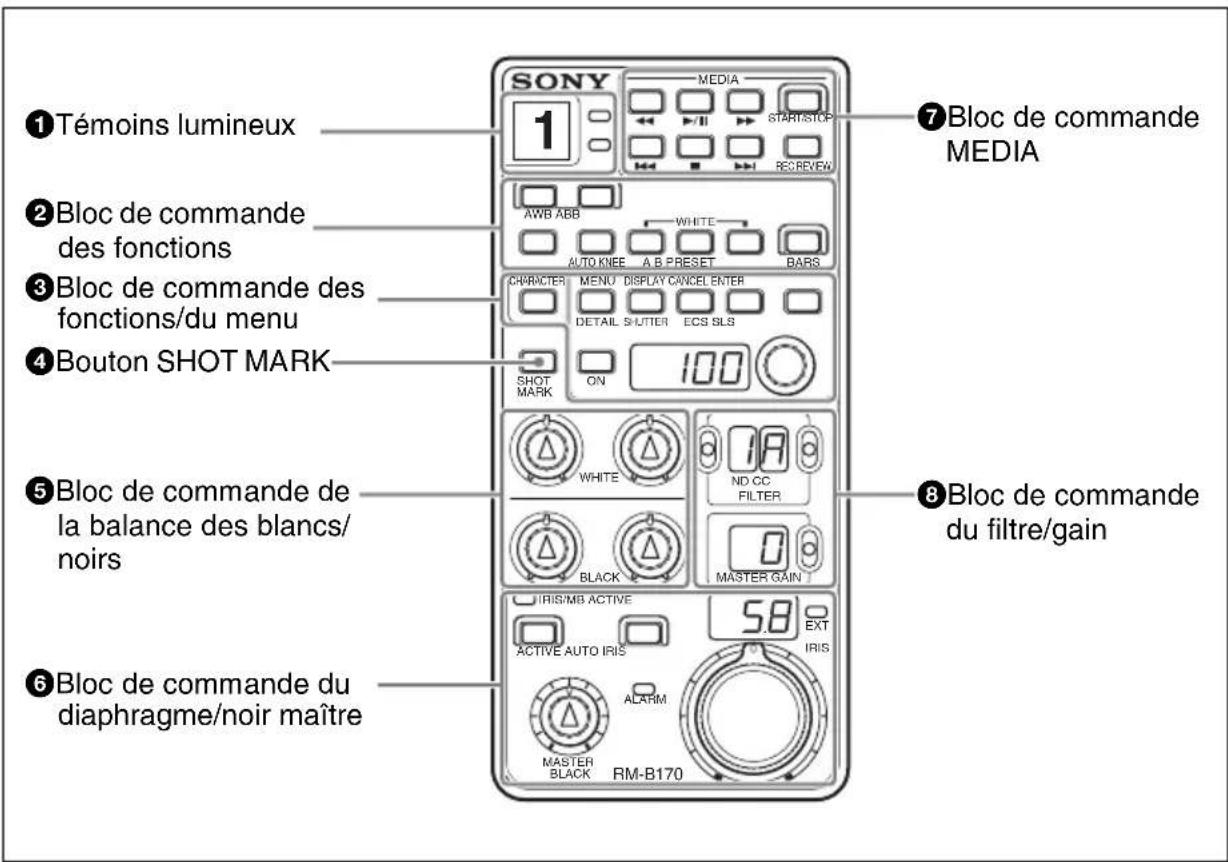

Panneau de commande
Remarque
Certaines fonctions ne sont pas utilisables avec certains modèles de caméra raccordés. Pour plus de détails, consultez votre revendeur Sony.

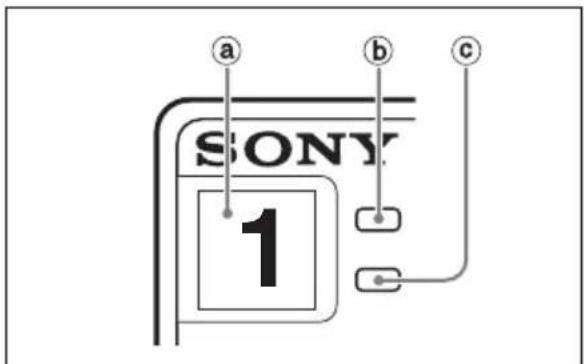

①Témoins lumineux
a Numéro de la caméra
La plaque numérotée fournie peut être fixée ici.
⑥Témoin lumineux rouge (R)
La lampe s'allume en rouge lorsqu'un signal lumineux rouge est envoyé à la caméra.
©Témoin lumineux vert (G)
La lampe s'allume en vert lorsqu'un signal lumineux vert est envoyé à la caméra.

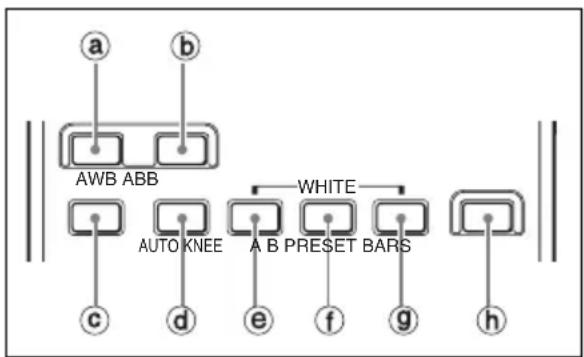

②Bloc de commande des fonctions
①Bouton AWB (balance des blancs automatique)
Appuyez sur ce bouton pour démarrer le réglage automatique de la balance des blancs. Il s'allume pendant le réglage et s'éteint une fois le réglage terminé.
Si vous appuyez sur ce bouton pendant le réglage, le réglage automatique est annulé et le bouton clignote. Pour éteindre ce bouton, appuyez de nouveau sur celui-ci.
Remarques
- En mode Prédéfinition, le réglage manuel de la balance des blancs avec les commandes WHITE et le réglage automatique de la balance des blancs avec le bouton AWB sont désactivés.
- Lorsque le mode de contrôle des commandes WHITE est réglé sur le mode Absolu, les boutons de la mémoire A et de la mémoire B et le bouton AWB sont désactivés.
⑥Bouton ABB (balance des noirs automatique)
Appuyez sur ce bouton pour démarrer le réglage automatique de la balance des noirs. Il s'allume pendant le réglage et s'éteint une fois le réglage terminé.
Si vous appuyez sur ce bouton pendant le réglage, le réglage automatique est annulé et le bouton clignote. Pour éteindre ce bouton, appuyez de nouveau sur celui-ci.
Remarque
Lorsque le mode de contrôle des commandes BLACK est réglé sur le mode Absolu, le réglage automatique de la balance des noirs et le bouton ABB sont désactivés.
Il est possible d'attribuer plusieurs fonctions à ce bouton.
Pour les fonctions assignables à ce bouton, voir « Menu de base », dans « Réglages dans le Menu de configuration RM » (page 17).
⑭Bouton AUTO KNEE
Ce bouton permet d'activer/de désactiver la fonction de courbe automatique.
Appuyez sur ce bouton et allumez-le pour obtenir le réglage de la balance des blancs stocké dans la mémoire A de la caméra (mode Mémoire A).
Appuyez sur ce bouton et éteignez-le pour quitter le mode Mémoire A.
f Bouton B (mémoire B)
Appuyez sur ce bouton et allumez-le pour obtenir le réglage de la balance des blancs stocké dans la mémoire B de la caméra (mode Mémoire B).
Appuyez sur ce bouton et éteignez-le pour quitter le mode Mémoire B.
⑨Bouton PRESET
Appuyez sur ce bouton et allumez-le pour régler la balance des blancs sur la valeur prédéfinie de la caméra (mode Prédéfinition).
Appuyez sur ce bouton et éteignez-le pour quitter le mode Prédéfinition.
h Bouton BARS (sortie de la barre de couleur)
Appuyez sur ce bouton et allumez-le pour exécuter le générateur de signal de barre de couleur et émettre le signal spécifié.
Remarque
La fonction du bouton BARS est prioritaire lorsque celui-ci est allumé. Pour émettre le signal test, appuyez sur le bouton BARS et éteignez-le.

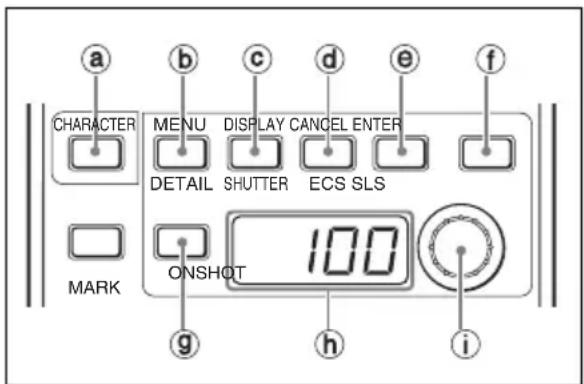

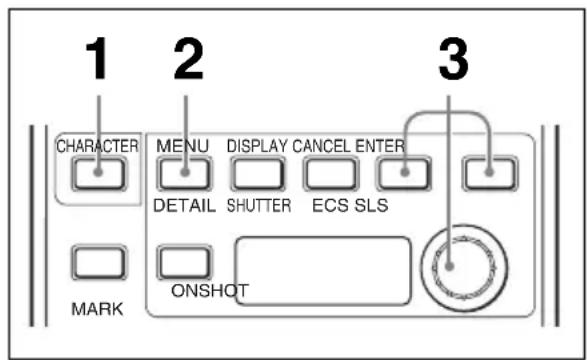

③ Bloc de commande des fonctions/ du menu
a Bouton de sélection CHARACTER
Si le bouton n'est pas allumé, c'est que l'appareil est en mode Opération de la fonction RM.
Appuyez sur ce bouton et allumez-le pour mettre l'appareil en mode Menu de caméra. En mode Menu de caméra, il est possible de commander le menu affiché sur le viseur ou sur la sortie du signal vidéo du connecteur de moniteur depuis cet appareil.
⑥Bouton DETAIL/MENU
En mode Opération de la fonction RM, appuyez sur ce bouton et allumez-le pour activer la fonction Détail. Le niveau de détail en cours s'affiche sur le témoin de la valeur de réglage et il est possible de régler le niveau de détail à l'aide du bouton de réglage (encodeur rotatif).
En mode Menu de caméra, appuyez sur ce bouton et allumez-le pour afficher le menu de la caméra sur le moniteur relié via le connecteur MONITOR.
©Bouton SHUTTER/DISPLAY
En mode Opération de la fonction RM, appuyez sur ce bouton et allumez-le pour activer la fonction Obturateur. La vitesse de l'obturateur en cours s'affiche sur le témoin de la valeur de réglage et il est possible de régler la vitesse de l'obturateur à l'aide du bouton de réglage (encodeur rotatif). En mode Menu de caméra, appuyez sur ce bouton et allumez-le pour activer la fonction d'affichage du caractères sur la caméra.
⑭Bouton ECS (balayage clair étendu)
En mode Opération de la fonction RM, appuyez sur ce bouton et allumez-le pour activer la fonction ECS. La fréquence ECS en cours s'affiche sur le témoin de la valeur de réglage et il est possible de régler cette fréquence ECS à l'aide du bouton de réglage (encodeur rotatif).
Remarque
Une fréquence ECS de 5 chiffres ou plus s'exprime en notation E scientifique.
Exemple : 12000 Hz → 1.2E4
© Bouton SLS (obturateur lent)/CANCEL
En mode Opération de la fonction RM, appuyez sur ce bouton et allumez-le pour activer la fonction SLS. Le nombre d'images accumulées actuellement défini s'affiche sur le témoin de la valeur de réglage et il est possible de régler ce nombre d'images accumulées à l'aide du bouton de réglage (encodeur rotatif).
En mode Menu de caméra, appuyez sur ce bouton et allumez-le pour annuler la valeur définie.
f Bouton assignable 2/ENTER
En mode Opération de la fonction RM, appuyez sur ce bouton et allumez-le pour
activer la fonction attribuée à ce bouton assignable. La valeur actuellement définie s'affiche sur le témoin de la valeur de réglage et il est possible de régler cette valeur à l'aide du bouton de réglage (encodeur rotatif).
En mode Menu de caméra, appuyez sur ce bouton et allumez-le pour valider la valeur définie.
Pour les fonctions assignables à ce bouton, voir « Menu de base », dans « Réglages dans le Menu de configuration RM » (page 17).
⑨Bouton ON
En mode Opération de la fonction RM, appuyez sur ce bouton pour activer/désactiver le(s) fonction(s) de DETAIL, SHUTTER, ECS, SLS et les boutons assignables 2 qui sont activés (à savoir les boutons allumés).
En mode Menu de configuration RM, appuyez sur ce bouton pour vérifier le volume sonore durant le réglage du volume du signal sonore.
hTémoin de la valeur de réglage
En mode Opération de la fonction RM, ce témoin affiche la valeur de réglage de la fonction sélectionnée.
En mode Menu de configuration RM, ce témoin affiche la valeur définie de l'option sélectionnée.
Remarque
En mode Opération de la fonction RM, pour certaines fonctions, la valeur de réglage affichée sur le témoin de la valeur de réglage peut différer de celle qui est affichée sur le témoin de la caméra.
① Bouton de réglage (encodeur rotatif)
En mode Opération de la fonction RM, utilisez ce bouton pour régler la fonction sélectionnée.
En mode Menu de caméra, utilisez ce bouton pour sélectionner l'option de menu et modifier le réglage.
En mode Menu de configuration RM, utilisez ce bouton pour définir l'option sélectionnée.
④ Bouton SHOT MARK
Appuyez sur ce bouton pendant l'enregistrement ou la lecture afin d'enregistrer le repère de prise de vue 1.

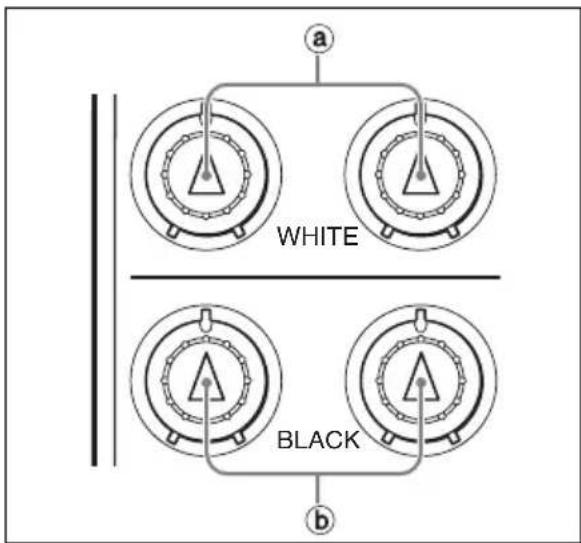

⑤Bloc de commande de la balance des blancs/noirs
①Commandes WHITE (balance des blancs)
Utilisez ces commandes pour régler manuellement la balance des blancs. La commande gauche correspond au signal R et la commande droite au signal B.
Le mode de réglage des commandes est spécifié en usine comme mode Relatif, qui peut être remplacé par le mode Absolu à l'aide du Menu de configuration RM.
Pour plus de détails, voir « Menu détaillé » dans « Réglages dans le Menu de configuration RM » (page 19).
⑥Commandes BLACK (balance des noirs)
Utilisez ces commandes pour régler manuellement la balance des noirs. La
commande gauche correspond au signal R et la commande droite au signal B. Le mode de réglage des commandes est spécifié en usine comme mode Relatif, qui peut être remplacé par le mode Absolu à l'aide du Menu de configuration RM.
Pour plus de détails, voir « Menu détaillé » dans « Réglages dans le Menu de configuration RM » (page 19).

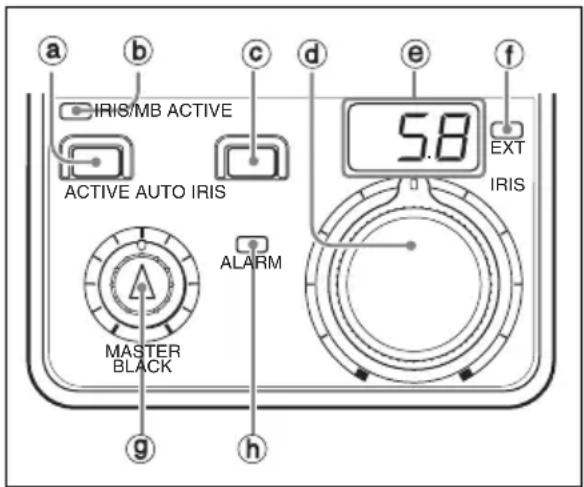

⑥Bloc de commande du diaphragme/noir maître
@Bouton ACTIVE (panneau actif) Utilisez ce bouton pour sélectionner le mode de contrôle du système de caméra raccordé.
Avec le réglage d'usine, le mode de contrôle bascule de manière cyclique entre les modes FULL, PART et LOCK à chaque pression sur le bouton.
Mode FULL : toutes les commandes de cet appareil sont activées (état de panneau actif). Ce bouton et le témoin IRIS/MB ACTIVE s'allument.
Mode PART : seules les commandes du bloc de commande du diaphragme/noir maître sont activées (état actif du diaphragme/noir maître). Ce bouton s'éteint, mais le témoin IRIS/MB ACTIVE reste allumé.
Mode LOCK : toutes les commandes de cet appareil sont désactivées (état de
verrouillage). Ce bouton et le témoin IRIS/MB ACTIVE s'éteignent.
Il est possible de modifier la fonction de ce bouton pour basculer uniquement entre les modes FULL et LOCK à l'aide du Menu de configuration RM.
Pour plus de détails, voir « Menu détaillé » dans « Réglages dans le Menu de configuration RM » (page 19).
⑥Témoin IRIS/MB ACTIVE (diaphragme/noir maître actif)
Ce témoin s'allume lorsque le mode de contrôle sélectionné avec le bouton ACTIVE est FULL ou PART. Lorsque ce témoin est allumé, les commandes du diaphragme/noir maître sont activées.
©Bouton AUTO IRIS
Appuyez sur ce bouton et allumez-le pour régler automatiquement le diaphragme en fonction de la quantité de lumière émise. Si vous appuyez sur ce bouton lorsqu'il est allumé, il s'éteint et le réglage manuel du diaphragme est activé.
dCommande IRIS
Lorsque le bouton AUTO IRIS n'est pas allumé, vous pouvez régler manuellement le diaphragme en tournant cette commande. Lorsque le bouton AUTO IRIS est allumé, vous pouvez régler avec précision la valeur de référence du réglage automatique du diaphragme.
Le mode de contrôle de la commande IRIS est spécifié en usine comme mode Absolu, qui peut être remplacé par le mode Relatif à l'aide du Menu de configuration RM.
Pour plus de détails, voir « Menu détaillé » dans « Réglages dans le Menu de configuration RM » (page 19).
eTémoin IRIS
Ce témoin affiche le réglage du diaphragme en tant que valeur f d'ouverture. « CLS » s'affiche lorsque l'objectif est fermé.
Remarque
Pour certains modèles de caméra raccordés, la valeur de réglage affichée sur le témoin IRIS peut différer de celle qui est affichée sur le témoin de la caméra.
fTémoin EXT (unité d'extension d'objectif)
Ce témoin s'allume lorsqu'une unité d'extension d'objectif est utilisée. Il est possible de modifier la fonction de ce témoin pour qu'il s'allume uniquement lorsque la fonction d'unité d'extension numérique est activée à l'aide du Menu de configuration RM.
Pour plus de détails, voir « Menu détaillé » dans « Réglages dans le Menu de configuration RM » (page 19).
⑨Commande MASTER BLACK
Utilisez cette commande pour régler manuellement le niveau du noir maître. Le mode de contrôle de la commande MASTER BLACK est spécifié en usine comme mode Absolu, qui peut être remplacé par le mode Relatif à l'aide du Menu de configuration RM.
Pour plus de détails, voir « Menu détaillé » dans « Réglages dans le Menu de configuration RM » (page 19).
hTémoin ALARM
Ce témoin clignote ou s'allume en rouge lorsqu'une erreur système survient et la fonction d'autodiagnostic opère sur le bloc de caméra ou la CCU.

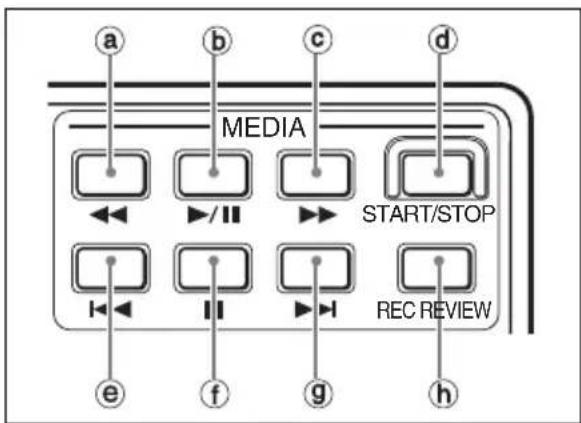

⑦Bloc de commande MEDIA
①Bouton ◀◀ (retour rapide)
Appuyez sur ce bouton et allumez-le pour démarrer une opération de retour rapide.
Appuyez sur ce bouton et allumez-le pour démarrer une opération de lecture. Si vous appuyez sur ce bouton lorsqu'il est allumé, il s'éteint et la lecture s'arrête temporairement.
©Bouton ▶▶ (avance rapide)
Appuyez sur ce bouton et allumez-le pour démarrer une opération d'avance rapide.
⑭Bouton START/STOP
Appuyez sur ce bouton et allumez-le pour démarrer une opération d'enregistrement. Si vous appuyez sur ce bouton lorsqu'il est allumé, il s'éteint et l'enregistrement s'arrête.
©Bouton ◀◀ (saut de plan arrière)
Appuyez sur ce bouton pour sauter au début du plan en cours. Appuyez simultanément sur ce bouton et sur le bouton ◀◀ pour sauter jusqu'à la première image du plan enregistré en premier.
fBouton ■ (stop)
Pour arrêter une opération de lecture, d'avance rapide ou de retour rapide.
⑨Bouton ▶▶▶ (saut de plan avant)
Appuyez sur ce bouton pour sauter au début du plan suivant. Appuyez simultanément sur ce bouton et sur le bouton ▶▶ pour sauter jusqu'à la dernière image du plan enregistré en dernier.
h Bouton REC REVIEW (revue de l'enregistrement)
Appuyez sur ce bouton et allumez-le pour exécuter une opération de revue d'enregistrement.
Remarques
- Lorsque le bouton START/STOP est allumé, les autres boutons du bloc de commande MEDIA sont désactivés. Pour activer les autres boutons, appuyez d'abord sur le bouton START/STOP pour annuler le mode Enregistrement, puis appuyez sur le bouton approprié.
- Certaines des fonctions d'opération MEDIA de cet appareil peuvent être désactivées selon la combinaison de la caméra et de l'enregistreur. Pour plus de détails, consultez votre revendeur Sony.

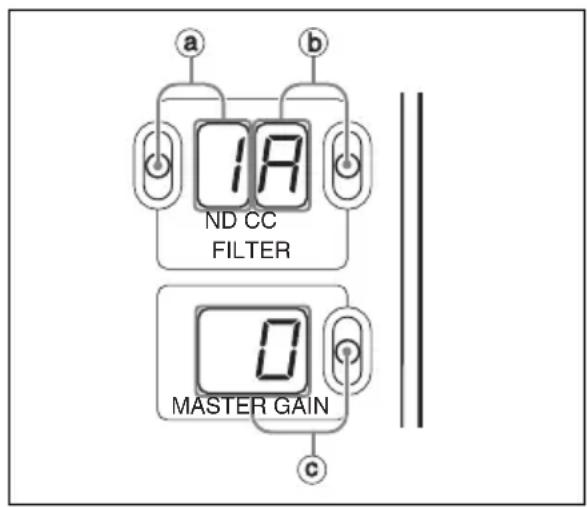

⑧Bloc de commande du filtre/gain
① Commutateur de sélection et témoin ND (filtre ND)
Utilisez ce commutateur pour sélectionner le filtre ND.
Appuyez sur le commutateur vers le haut pour modifier le filtre ND dans l'ordre et vers le bas pour modifier le filtre ND dans l'ordre inverse.
Le témoin ND affiche le filtre ND actuellement sélectionné.
Remarque
Ce commutateur est désactivé pour une caméra non équipée d'un système de filtrage asservi ND ou une caméra dépourvue de filtres ND.
b Commutateur de sélection et témoin CC (filtre de conversion de la température de couleur)
Utilisez ce commutateur pour sélectionner le filtre CC.
Appuyez sur le commutateur vers le haut pour modifier le filtre CC dans l'ordre et vers le bas pour modifier le filtre CC dans l'ordre inverse.
Le témoin CC affiche le filtre CC actuellement sélectionné.
Remarque
Ce commutateur est désactivé pour une caméra non équipée d'un système de filtrage asservi CC ou une caméra dépourvue de filtres CC.
© Commutateur de sélection d'option de menu et témoin/MASTER GAIN
En mode Opération de la fonction RM, utilisez ce commutateur pour sélectionner la valeur de gain maître. Appuyez sur ce commutateur vers le haut pour obtenir des valeurs supérieures et vers le bas pour obtenir des valeurs inférieures. Le témoin MASTER GAIN affiche la valeur de gain maître actuellement sélectionnée.
En mode Menu de configuration RM, utilisez ce commutateur pour sélectionner des options de menu. L'option actuellement sélectionnée s'affiche sur le témoin MASTER GAIN.
Panneau de connecteurs
aConnecteur CAMERA (8 broches)
Raccordez la caméra à l'aide du câble de télécommande fourni.
bConnecteur MONITOR (BNC)
À relier à un moniteur couleur pour observer le signal vidéo analogique provenant de la caméra.
Remarques
- Servez-vous du câble de télécommande spécial fourni pour surveiller le signal de la caméra.
- Si vous souhaitez utiliser un câble de télécommande d'une longueur différente de celle du câble fourni, consultez votre revendeur Sony.
- Le câble de commande à distance CCA-5 (en option) ne prend pas en charge la surveillance du signal de la caméra.
©Connecteur EXT I/O (entrée/sortie externe) (D-sub 9 broches)
Si vous retirez les deux vis et ouvrez le couvercle, vous trouverez un connecteur à l'intérieur pour une utilisation étendue.
Pour savoir comment utiliser ce connecteur, consultez votre revendeur Sony.
Utilisation du menu de la caméra
La RM-B170 vous permet d'utiliser le menu de la caméra raccordée.
Pour les opérations du menu de la caméra, utilisez le bloc de commande des fonctions/ du menu de cet appareil.
Mode opératoire
1 Appuyez sur le bouton CHARACTER et allumez-le.
Le bloc de commande des fonctions/du menu de cet appareil entre en mode Menu de caméra.
2 Appuyez sur le bouton MENU et allumez-le.
Le menu de la caméra s'affiche sur la sortie d'image du connecteur MONITOR.
Remarque
Pour afficher le menu sur la sortie d'image du connecteur MONITOR, vous devez peut-être régler la caméra raccordée. Pour plus de détails, voir le mode d'emploi de la caméra raccordée.
3 Utilisez le menu à l'aide de ENTER, CANCEL et du bouton de réglage.
Pour connaître l'utilisation du menu, voir le mode d'emploi de caméra raccordée.
Remarque
Pour certaines fonctions, la valeur de réglage affichée sur le témoin de la valeur de réglage peut différer de celle qui est affichée sur le témoin de la caméra.
Pour effacer l'affichage du menu
Appuyez sur le bouton MENU lorsqu'il est allumé afin de l'éteindre.
Pour quitter le mode Menu de caméra
Appuyez sur le bouton CHARACTER lorsqu'il est allumé afin de l'éteindre.
Réglages dans le Menu de configuration RM
La RM-B170 est fournie avec le Menu de configuration RM, qui vous permet de sélectionner et de régler les fonctions des blocs de commande de l'appareil et de vérifier différentes informations.
Au début d'une opération du Menu de configuration RM, sélectionnez « Menu de base » ou « Menu détaillé » et continuez les opérations de votre choix.
Pour les opérations de menu, utilisez le bloc de commande des fonctions/du menu et le commutateur de sélection d'option de menu (commutateur MASTER GAIN) dans le bloc de commande du filtre/gain.
Pour en savoir plus sur les options de menu, voir les tableaux de la page 17 et des pages suivantes.
Démarrage du Menu de configuration RM
Pour utiliser le Menu de base
Maintenez le bouton CHARACTER enfoncé et appuyez sur le bouton ENTER. Le bouton CHARACTER clignote et l'appareil entre en mode Menu de configuration RM (Menu de base).
Pour utiliser le Menu détaillé
Appuyez sur le bouton CHARACTER et mettez la RM-B170 sous tension. (Reliez la RM-B170 à une caméra, puis mettez la caméra sous tension. Vous pouvez aussi brancher le câble de télécommande à la RM-B170 lorsque la caméra est sous tension.)
Le bouton CHARACTER clignote et l'appareil entre en mode Menu de configuration RM (Menu détaillé).
Opération de base du Menu de configuration RM
1 Appuyez sur le commutateur de sélection d'option de menu (commutateur MASTER GAIN) vers le haut ou vers le bas pour afficher l'option de votre choix sur le témoin MASTER GAIN.
2 Tournez le bouton de réglage (encodeur rotatif) pour modifier la valeur de réglage sur le témoin de la valeur de réglage.
Lorsque la valeur de réglage est un chiffre (ou des chiffres), tournez le bouton de réglage dans le sens horaire pour obtenir une valeur supérieure et dans le sens antihoraire pour obtenir une valeur inférieure.
Tournez le bouton rapidement pour modifier la valeur rapidement et lentement pour un réglage de précision.
3 Appuyez sur le bouton ENTER pour enregistrer la valeur de réglage.
Si vous appuyez sur le bouton CANCEL avant d'appuyer sur le bouton ENTER, la valeur de réglage revient à la valeur avant modification. Si vous utilisez le commutateur de sélection d'option de menu avant d'appuyer sur le bouton ENTER, la valeur de réglage revient à la valeur avant modification et une autre option de menu est sélectionnée.
Pour continuer à régler une autre option
Recommencez les étapes 1 à 3.
Pour quitter le mode de menu
Appuyez sur le bouton CHARACTER clignotant.
Pour rétablir la valeur de réglage à sa valeur réglée en usine
Sélectionnez l'option dont vous souhaitez rétablir le réglage d'usine à l'aide du commutateur de sélection d'option de menu. Ensuite, maintenez le bouton CANCEL enfoncé pendant au moins deux secondes pour rétablir la valeur de réglage à sa valeur réglée en usine. Appuyez sur le bouton ENTER pour enregistrer la valeur de réglage.
Menu de base
(Les valeurs encadrées sous « Réglage » indiquent le réglage d'usine.)
| Option Indication d’option (sur le témoin MASTER GAIN) | Réglage (témoin de la valeur de réglage) | Fonction |
| Luminosité du témoin | LU 1 - 5 - 10 Règle la luminosité des témoins. Une valeur supérieure augmente la luminosité de l’affichage et une valeur inférieure la diminue. | |
| Volume du signal sonore (pour le clic) | b1 0 - 5 - 10 Règle le volume sonore survenant lors du fonctionnement (volume du clic). Une valeur supérieure accroît le volume sonore, et une valeur inférieure le diminue. Pour vérifier le volume durant le réglage, appuyez sur le bouton ON. | |
| Volume du signal sonore (pour l’appel) | b2 0 - 5 - 10 Règle le volume sonore pour l’appel. Une valeur supérieure accroît le volume sonore, et une valeur inférieure le diminue. Pour vérifier le volume durant le réglage, appuyez sur le bouton ON. | |
| ASSIGN-ABLE 1a) | A1 0 - 9 Attribué une fonction au bouton assignable 1. 0 : NO ASSIGN (aucune fonction attribuée) 1 : STANDARD (appel des données de retouche standard)b) 2 : CALL (fonctionnant comme bouton d’appel) 3 : TEST (sélection du signal test) 4 : ATW (fonction de balance des blancs à suivi automatique) 5 : 5600K (sélection du filtre électrique 5600K) 6 : FREEZE MIX (sélection de l’affichage de mixage d’images gelées) 7 : SHOT MARK 2 (réglage du repère de prise de vue 2) 8 : D.EXT (x2) (sélection d’un double dispositif d’extension numérique) 9 : D.EXT (x3) (sélection d’un triple dispositif d’extension numérique) | |
| ASSIGN-ABLE 2a) | A2 0 - 9 Attribu une fonction au bouton assignable 2.0 : NO ASSIGN (aucune fonction attribuée)1 : MW GAIN (réglage du gain de blanc maître)2 : KNEE (activation/désactivation et réglage du point de courbe maître)3 : M GAMMA (activation/désactivation et réglage du gamma maître)4 : BLACK GAMMA (réglage du gamma maître du noir)5 : MASTER FLARE (activation/ désactivation et réglage de la lumière parasite maître)6 : SATURATION (activation/ désactivation et réglage de la saturation)7 : S&Q (activation/désactivation de la fonction de ralenti et accéléré et sélection d’une cadence d’enregistrement en ralenti et accéléré)8 : ZOOM (sélection du mode à distance/local et réglage de la distance focale)9 : FOCUS (sélection du mode à distance/local et réglage de la mise au point) | |
a) • Quand vous avez attribué une fonction au bouton assignable 1 ou 2, étiquetez-le au moyen de l'étiquette de fonction fournie pour éviter toute fausse manœuvre.
- Avant de changer une fonction à attribuer au bouton assignable 1 ou 2, vérifiez si l'état de la fonction actuellement attribuée sur la caméra (état activé/désactivé et valeur de réglage) correspond à ce que vous vouliez. C'est la raison pour laquelle l'état de cette fonction risque de ne pas pouvoir être commandé à la fois par la télécommande et la caméra une fois l'affectation terminée.
b) Pour exécuter cette fonction, maintenez le bouton assignable 1 enfoncé pendant au moins une seconde.
Menu détaillé
(Les valeurs encadrées sous « Réglage » indiquent le réglage d'usine.)
| Option Indication d’option (sur le témoin MASTER GAIN) | Réglage (témoin de la valeur de réglage) | Fonction |
| WHITE VR CTRL | 1 REL , AbS Sélectionne le mode | de contrôle des commandes WHITE.REL : mode RelatifAbS : mode Absolu |
| WHITE VR SCALE | 2 1, 2, 4 Sélectionne la plage de réglage des commandes WHITE en mode Relatif.1 : 1/12 : 1/24 : 1/4 | |
| BLACK VR CTRL | 3 REL, AbS Sélectionne le mode | de contrôle des commandes BLACK.REL : mode RelatifAbS : mode Absolu |
| BLACK VR SCALE | 4 1, 2, 4 Sélectionne la plage de réglage des commandes BLACK en mode Relatif.1 : 1/12 : 1/24 : 1/4 | |
| MASTER BLACK VR CTRL | 5 REL, AbS Sélectionne le mode | de contrôle de la commande MASTER BLACK.REL : mode RelatifAbS : mode Absolu |
| MASTER BLACK VR SCALE | 6 1, 2, 4 Sélectionne la plage de réglage de la commande MASTER BLACK en mode Relatif.1 : 1/12 : 1/24 : 1/4 | |
| IRIS VR CTRL | 7 REL, AbS Sélectionne le mode | de contrôle de la commande IRIS.REL : mode RelatifAbS : mode Absolu |
| IRIS VR SCALEIRIS AUTO RANGE | 8 1, 2, 4 Sélectionne la plage de réglage de la commande IRIS en mode Relatif.1 : 1/12 : 1/24 : 1/49 OFF , On Per met de décider si | les valeurs minimum et maximum de la plage de réglage de la commande IRIS en mode Absolu doivent être réglées automatiquement en fonction des données de fichier d’objectif.OFF : le diaphragme est réglé parmi les valeurs définies avec les options IRIS MIN et IRIS MAX dans ce Menu détaillé.ON : le diaphragme est automatiquement réglé selon les données de fichier d’objectif de la caméra (valable uniquement avec une caméra équipée d’un dispositif de détection automatique). |
| IRIS MIN 10 CLS , 22.9 - 1 | 0 Règle la valeur | de réglage minimum (f)de la commande IRIS en mode Absolu.CLS : fermer |
| IRIS MAX 11 CLS, 22.9 - 1.4-1.0 | □ | Règle la valeur de réglage maximum (f)de la commande IRIS en mode Absolu.CLS : fermer |
| ACTIVE MODE | 12 2, 3 Sélectione le mode de | contrôle du bouton ACTIVE.2 : les modes FULL et LOCK alternent à chaque pression sur le bouton ACTIVE.3 : les modes FULL, PART et LOCK alternent de manière cyclique à chaque pression sur le bouton ACTIVE. |
| EXT INDICATOR MODE | 13 L , Ld Sélectione le mode d’éclairage du témoin EXT.L : effectue la liaison avec l’unité d’extension d’objectif.Ld : effectue la liaison avec l’unité d’extension d’objectif ou le dispositif d’extension numérique de la caméra. | |
| SHUT-TER | 14 F, A Sélection | affichage de la vitesse d’obturation.F: fréquence d’imagesA: vitesse angulaire |
| ZOOM 15 | PEr, dIS Sélection | affichage de la position de zoom.PEr: pourcentagedIS: distance |
| FOCUS 16 | PEr, dIS Sélection | affichage de la position de mise au point.PEr: pourcentagedIS: distance |
| VERSION VS (affichage | uniquement) | Affiche la version du logiciel. |
| CLEAR CL | no, yES Rétab | réflaut de tous les réglages effectués par le Menu de configuration RM (réglages d’usine).1 Sélectionnez «yES» et appuyez sur le bouton ENTER.L’indication «yES» clignote sur le témoin de la valeur de réglage.2 Appuyez de nouveau sur le bouton ENTER.Tous les réglages sont rétablis à leur valeur par défaut.Pour annuler l’opération de réinitialisation, appuyez sur le bouton CANCEL avant de procéder à l’étape 2. |
Spécifications
Généralités
Alimentation
10,5 V à 30 V CC
(fournie par la caméra)
Consommation électrique
3 W
Longueur de câble maximum
100 m (328 pieds)
Température de fonctionnement
$$ - 2 0 ^ {\circ} \mathrm{C} \mathrm{a} + 4 5 ^ {\circ} \mathrm{C} (- 4 ^ {\circ} \mathrm{F} \mathrm{a} $$
$$ + 1 1 3 ^ {\circ} \mathrm{F}) $$
Température de stockage
$$ - 2 0 ^ {\circ} \mathrm{C} \text { à } + 6 0 ^ {\circ} \mathrm{C} (- 4 ^ {\circ} \mathrm{F} \text { à } $$
$$ + 1 4 0 ^ {\circ} \mathrm{F}) $$
Poids Environ 470 g (1 lb 1 oz)
Entrées/sorties
CAMERA Multiconnecteur 8 broches
(1)
MONITOR BNC (1)
EXT I/O D-sub 9 broches (1)
Dimensions
Unité : mm (pouces)
Accessoires fournis
Plaque numérotée (1)
Étiquette de fonction (1)
Câble de télécommande spécial (10 m)
Mode d'emploi (1)
CD-ROM (contenant le Mode d'emploi) (1)
Garantie (1)
Accessoires en option
Câble de commande à distance CCA-5-3 (3 m)
Câble de commande à distance CCA-5-10 (10 m)
Câble de commande à distance CCA-5-30 (30 m)
La conception et les spécifications sont susceptibles d'être modifiées sans préavis.
Remarque
Vérifiez toujours que l'appareil fonctionne correctement avant
l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.
