Type de produit	Alimentation pour bus domotique LUXORliving
Marque	Theben
Modèle	LUXORliving P640 mA
Catégorie	Automatisme domotique
Alimentation électrique	230-241 V CA, 50-60 Hz, veille ≤ 0.5 W
Fonctions principales	Alimentation et surveillance de tension bus, commutation, variation, chauffage, commande via LUXORplug et appli LUXORplay
Montage	Sur rail DIN 35 mm (EN 60715) dans répartiteurs ou petits boîtiers
Indice de protection	IP20
Classe de protection	II (en cas de montage conforme)
Température de service	-5°C à +45°C
Dimensions approximatives	90 x 72 x 65 mm (module 4 unités)
Poids approximatif	0.2 kg
Puissance dissipée	7.5 W
Puissance absorbée nominale	23 W
Tension de tenue aux chocs	4 kV
Degré de pollution	2
Résistance au court-circuit	6.4 A (courant nominal)
Temps de maintien en cas de coupure	> 100 ms
Entretien et nettoyage	Aucun entretien prévu. Nettoyer avec un chiffon sec et doux.
Sécurité	Montage réservé à un électricien qualifié. Couper la tension avant montage/démontage. Protection contre les courts-circuits et surcharges.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. Réparation par un professionnel agréé uniquement.
Informations générales	Gamme LUXORliving. Mise en service avec LUXORplug et application LUXORplay (Android/iOS). Intégration possible dans système IONX via ETS.

FOIRE AUX QUESTIONS - LUXORliving P640 mA THEBEN

Comment installer le LUXORliving P640 mA ?

Le montage doit être effectué par un électricien qualifié. Fixez l'appareil sur un rail DIN de 35 mm dans un répartiteur ou un petit boîtier. Coupez la tension réseau avant toute intervention.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sous une tension de 230 à 241 V CA, avec une fréquence de 50 ou 60 Hz. La consommation en veille est inférieure à 0.5 W.

Comment savoir si l'appareil fonctionne correctement ?

La LED d'alimentation doit être verte. Si elle est rouge, une surcharge ou un court-circuit est détecté. La LED de données clignote brièvement en bleu lors de l'échange de télégrammes.

Puis-je utiliser cet appareil avec des variateurs ou des radiateurs ?

Oui, la série LUXORliving permet de commuter, varier et chauffer. L'appareil génère la tension du bus nécessaire pour connecter des actionneurs compatibles.

Comment réinitialiser l'appareil ?

Appuyez brièvement sur le bouton de réinitialisation. La LED indiquera une réinitialisation du bus. La base de données ETS est disponible sur www.theben.de.

Quelle est la protection contre les surcharges ?

La sortie de tension est protégée contre les courts-circuits et les surcharges. En cas de défaut, la LED s'allume en rouge.

Peut-on piloter l'appareil depuis un smartphone ?

Oui, via l'application LUXORplay disponible sur Android et iOS, après mise en service avec LUXORplug.

Quel est le degré de protection de l'appareil ?

L'indice de protection est IP20, ce qui signifie qu'il est protégé contre les corps solides de plus de 12 mm, mais pas contre l'eau.

L'appareil peut-il être intégré dans un système KNX ?

Oui, en utilisant l'outil ETS pour la programmation, s'il est intégré dans un système IONX. Consultez la documentation Theben pour les détails.

Que faire en cas de panne ou de dysfonctionnement ?

Vérifiez les LED d'état. Si le problème persiste, coupez l'alimentation et contactez un électricien qualifié. Toute réparation doit être effectuée par un professionnel agréé.

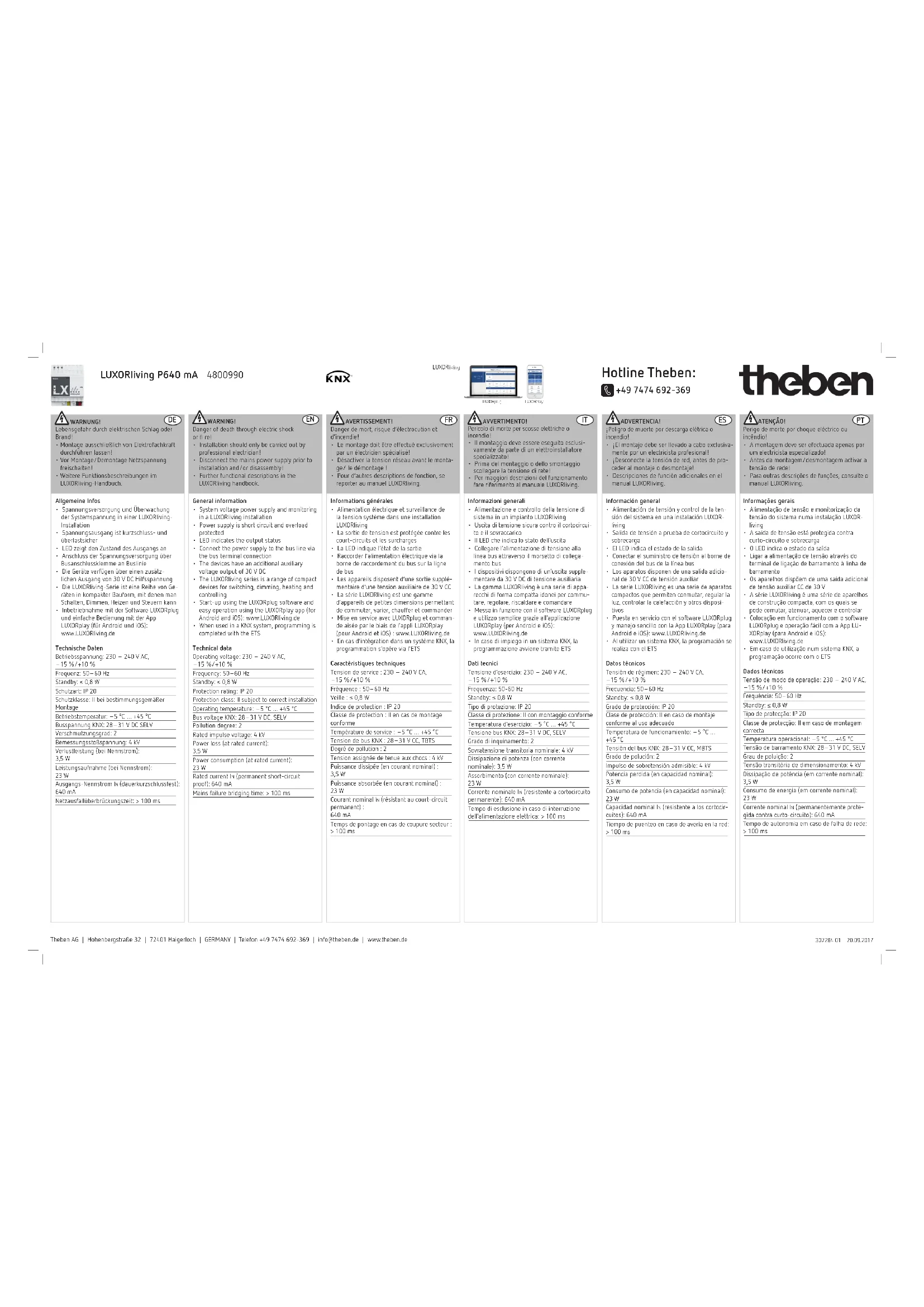

MODE D'EMPLOI LUXORliving P640 mA THEBEN

Danger de mort risote

Civareafel

to much

• Le montage d'oule et l'acte exclusivement

par un électric en spécialise

- Disachiver la tension réseau avant le monda-

je/le démontage!

- Pour d'autres rescriptions du fonction, se

Informations générales

- Alimentation électrique et surveillance de la tension système dans une installation LUXORiving

- La sortie de tension est protégée contre les court-circuits et les surcharges.

• La LEC indique l'état de la sortie

- Raccorder l'alimentation électrique via la ligne de raccordement du bus sur la ligne

de bus

- Les apparels dispasent d'une sortie supplémentaire d'une tension auxiliaire de 30 V CC - La série LUXORiving est une gamme

d'appareils de petites dimensions permettant

de commuter, varier, chauffer et commander - Mise en service avec LUXORplug et command

de aisée par le biais de l'appli LUXORplay

Jouw Androd et iOSL www.LIXCBlivino

- En cas d'intégration dans un système IONX, la programmation s'opère via l'ETS

Caractéristiques techniques

Tension de service : 230 - 241 V CA

-15%/-10%

Exviyance: 50.60 Hz

Frequency : 30 - 60 Hz

Velle: ≤ 0.5 W

Indice no protection : IP 20

Casse de protection : Il en cas ne montare

carb'orme

Température du service -5% -45%

Dégre de pollution : 2

Tensant assinatie de l'oue aux chocs. + kV

Puissance dissoussée «so courant rompousil» :

7.5 M

Puissance absoltsire (en tournant nominal) 23 W

Foucaut nominal du résistant au court-ircuit

regulation)

641004

Temps de pantage en cas de coupure secteur : >100 ms

Utilisation conforme à l'usage prévu

Utilisation conforme à l'usage prévu

- L'appareil genère la tension du bus - Pour utilisation dans ces bâtiments privés, plus fonctionnels et de bureaux

① Montage

Appareil pour le montage dans des répart teurs ou des petits boitiers pour une fixation rapide sur rails DIN de 35 mm (selon EN 60715)

② Raccordement

Couper la tension

③ Mise en service

➢ Raccorder l'alimentation électrique. La LED (alimentation) est vorte → l'appareil fonctionne correctement La LED (surcharge) est rouge → surcharge ou court-circuit

La LED (données) clignée brievement en bleu télégrammes

Reinitialisation

Appuyer brièvement sur la touche de

réinitialisation

→ La LED signale une réinitialisation du BUS

La base de données ETS est disponible sous www.theben.de.
