| Type de produit | Alimentation électrique KNX |
| Marque | THEBEN |
| Modèle | PS 160 mA T KNX |
| Tension de service | 230 - 240 V CA, -15 % / +10 % |
| Fréquence | 50 - 60 Hz |
| Consommation en veille | ±0,8 W |
| Indice de protection | IP20 |
| Classe de protection | II (en cas de montage conforme) |
| Température de service | -5 °C ... +45 °C |
| Tension de bus KNX | 28 - 31 V CC, TBTS |
| Degré de pollution | 2 |
| Tension assignée de tenue aux chocs | 4 kV |
| Courant nominal (résistant au court-circuit permanent) | 160 mA |
| Temps de pontage en cas de coupure secteur | > 100 ms |
| Sortie auxiliaire | 30 V CC |
| Montage | Sur rail DIN 35 mm (selon EN 60715) |
| Indicateur LED | Verte (fonctionnement normal), rouge (surcharge/court-circuit), bleue clignotante (télégrammes KNX) |
| Protection | Contre les courts-circuits et les surcharges |
| Réinitialisation | Bouton de réinitialisation (court-circuite le bus pendant ≥ 20 s) |
| Utilisation | Générer la tension du bus KNX |
| Découplage | Bobine intégrée pour découplage de la ligne de bus |
FOIRE AUX QUESTIONS - PS 160 mA T KNX THEBEN
Questions des utilisateurs sur PS 160 mA T KNX THEBEN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Alimentation électrique au format PDF gratuitement ! Retrouvez votre notice PS 160 mA T KNX - THEBEN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PS 160 mA T KNX de la marque THEBEN.

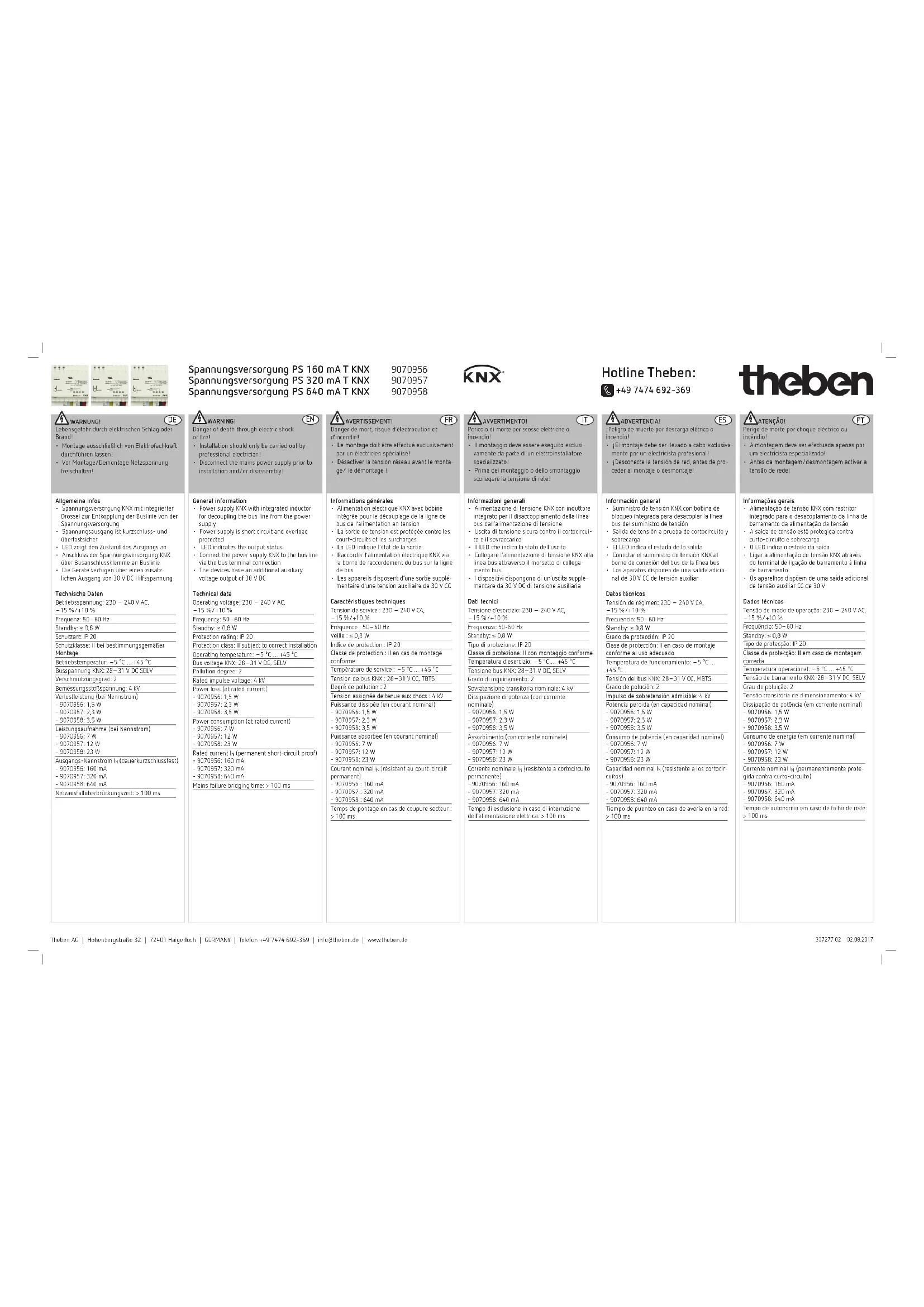

MODE D'EMPLOI PS 160 mA T KNX THEBEN
| A AVERTISSEMENT! | |
| Danger de mort, risque d'électrocution et d'incendie! | |
| • Le montage doit être effectué exclusivement par un électricien spécialisé! • Désactiver la tension réseau avant le montage/ le démontage ! | |
| Informations générales | |
| • Alimentation électrique KNX avec bobine intégrée pour le découplage de la ligne de bus de l'alimentation en tension | |
| • La sortie de tension est protégée contre les court-circuits et les surcharges | |
| • La LED indique l'état de la sortie | |
| • Raccorder l'alimentation électrique KNX via la borne de raccordement du bus sur la ligne de bus | |
| • Les appareils disposent d'une sortie supplémentaire d'une tension auxiliaire de 30 V CC | |
| Caractéristiques techniques | |
| Tension de service : 230 - 240 V CA, -15 %/+10 % | |
| Fréquence : 50-60 Hz | |
| Veille : ±0,8 W | |
| Indice de protection : IP 20 | |
| Classe de protection : II en cas de montage conforme | |
| Température de service : -5 °C ... +45 °C | |
| Tension de bus KNX : 28-31 V CC, TBTS | |
| Dégre de pollution : 2 | |
| Tension assignée de tenue aux chocs : 4 kV | |
| Puissance dissipée (en courant nominal) | |
| - 9070956: 1,5 W | |
| - 9070957: 2,3 W | |
| - 9070958: 3,5 W | |
| Puissance absorbée (en courant nominal) | |
| - 9070956: 7 W | |
| - 9070957: 12 W | |
| - 9070958: 23 W | |
| Courant nominal n_N (résistant au court-circuit permanent) | |
| - 9070956 : 160 mA | |
| - 9070957 : 320 mA | |
| - 9070958 : 640 mA | |
| Temps de pontage en cas de coupure secteur : > 100 ms |
Utilisation conforme à l'usage prévu • L'appareil génère la tension du bus KNX
① Montage
Appareil pour le montage dans des réparteurs ou des petits boîtiers pour une fixation rapide sur rails DIN de 35 mm (selon EN 60715)
② Raccordement
▶ Couper la tension
③ Mise en service
➢ Raccorder l'alimentation électrique. La LED est verte → l'appareil fonctionne correctement
La LED est rouge → surcharge ou court-circuit La LED clignote brièvement en bleu → tele- grammes KNX
Réinitialisation
Appuyer brièvement sur la touche de réinitialisation → Le bus est court-circuité pendant au moins 20 s
