theLeda D UD AL - Lampe THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe LED extérieure avec détecteur de mouvement
Tension de service	230 V CA, +10% / -15%
Fréquence	50-60 Hz
Consommation propre (lumière allumée)	8,5 W
Puissance en veille	Max. 0,5 W (avec détecteur)
Flux lumineux	760 lm (frontal) + 2 x 475 lm (haut)
Température de couleur	3000 K
Indice de rendu de couleur (CRI)	> 80
Durée de vie	L80/B10/50 000 h
Indice de protection	IP55 selon EN 60529
Classe de protection	II selon EN 60598-1
Température de service	-25 °C à +5 °C
Plage de réglage de luminosité	2 - 800 lx / ∞
Plage de temporisation	10 s - 20 min

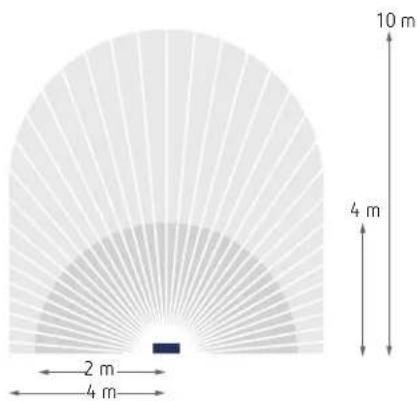

Angle de détection	180°
Portée radio	100 m en champ libre (max. 20 appareils par canal)
Zone de détection transversale	max. 10 m
Zone de détection frontale	max. 4 m
Hauteur de montage recommandée	1,8 m - 2,2 m
Classe d'efficacité énergétique	A+
Fonctions principales	Détection de mouvement, réglage luminosité/temporisation, télécommande (theSenda S/P/B), application theSenda Plug, mode crépusculaire, éclairage d'orientation, arrêt nocturne, simulation de présence, scènes de lumière
Sécurité	Installation hors de portée de main ; ne pas toucher les parties métalliques chaudes ; installation par électricien qualifié ; couper la tension avant montage
LED non remplaçable	En cas de défaut, remplacer tout le luminaire
Élimination	Lampe à LED à éliminer comme déchet électronique

FOIRE AUX QUESTIONS - theLeda D UD AL THEBEN

Quelle est la hauteur de montage recommandée pour le theLeda D UD AL ?

La hauteur de montage recommandée est comprise entre 1,8 m et 2,2 m pour une détection optimale.

Comment régler la luminosité d'activation (seuil LUX) ?

Placez le potentiomètre LUX sur « Apprentissage » : le détecteur enregistre la luminosité ambiante actuelle après 15 s. Vous pouvez aussi choisir une valeur fixe entre 2 et 800 lux, ou sur ∞ pour une activation quel que soit la luminosité.

Comment régler la durée d'éclairage après détection (temporisation TIME) ?

Tournez le potentiomètre TIME sur la durée souhaitée, de 10 secondes à 20 minutes. La position « D » active la fonction crépusculaire (allumage en fonction de l'obscurité, désactive le détecteur de mouvement).

Peut-on regrouper plusieurs lampes theLeda pour qu'elles s'allument en même temps ?

Oui, via la connexion radio. Avant le montage, réglez le même canal radio (1 à 6) sur chaque appareil à l'aide du potentiomètre situé à l'arrière. Jusqu'à 20 appareils peuvent fonctionner sur un même canal.

Comment tester la zone de détection ?

Placez le potentiomètre TIME sur « test ». Le détecteur réagit immédiatement à tout mouvement (indépendamment de la luminosité) et la lampe s'allume pendant 2 s. Le mode test se désactive automatiquement après 10 min.

La lampe ne s'éteint pas ou s'allume intempestivement, que faire ?

Vérifiez que le détecteur n'est pas orienté vers des sources de chaleur (bouche de chauffage, climatisation) ou des objets réfléchissants. Ajustez le seuil LUX et/ou la sensibilité (potentiomètre « Rang » sur theSenda P). Réduisez la zone de détection avec l'autocollant fourni.

Puis-je utiliser la lampe sans détecteur de mouvement ?

Oui, en mode « crépusculaire » (Mode D) : la lampe s'allume à pleine intensité dès que la luminosité ambiante descend en dessous du seuil réglé, sans détection de mouvement. Ce mode dure 8 heures avant de revenir en mode Auto.

Comment réinitialiser les réglages par défaut ?

Utilisez la télécommande theSenda P ou l'application theSenda Plug : appuyez sur la touche « Réinitialisation » (touche 30 sur theSenda P). Les valeurs par défaut sont : temporisation 2 min, seuil de luminosité 15 lux.

Que faire si la LED ne s'allume plus ?

Vérifiez l'alimentation électrique et le disjoncteur. Si la lampe est grillée, la LED n'est pas remplaçable ; il faut remplacer l'ensemble du luminaire.

Puis commander la lampe via une application smartphone ?

Oui, avec l'application theSenda Plug (iOS/Android) couplée à la télécommande theSenda B (Bluetooth). Vous pouvez régler tous les paramètres, créer des scènes et activer la simulation de présence.

MODE D'EMPLOI theLeda D UD AL THEBEN

1. Consignes de sécurité fondamentales

Péu uniquement pour une installation hors de portée de main.
Tépreature élevée! Ne pas toucher les pieces métalliques de l'appareil.

① La lampe à LED avec détecteur de mouvement (IRP) répond à la norme EN 60598-1 en cas de montage conforme.

2. Usage conforme

L'appareil est concu pour le montage mural en extérieur
- Pour les entrées, les maisons individuelles, les façades de bâtiments, les entrées d'hôts, les cabinets Médicaux, etc.
- Autiliser dans des conditions ambiantes normales
- La lampe à LED sert d'éclairage en fonction de la présence et de la luminosité
- Utilisable avec la télécommande theSenda S, régable avec theSenda P et theSenda B avec l'application theSenda Plug

① La lampe électrique n'est pas replacable.

En cas de défaut, remplacer tout le luminaire!

Élimination

Éliminer la lampe à LED de manière conforme (déchets électroniques)

3. Raccordement

AVENTISSEMENT Danger de mort, risqu d'incendie!

Seul un electricien spécialise est habilité à récoder au montage!

Couper la tension!
Protégé contre toute remise en marche!
Vérifier l'absence de tension!

Mettre à la terre et court-circuiter !
Recouvrir ou protégé les pieces sous tension situées à proximé.

Raccorder la lampe à LED

4. Montage

① Si une connexion par radio de plusieurs apparéils est souhaïée, il est possible de selectionner un canal radio sur la face arrêté de l'appareil avant le montage. Pour cela, le même canal radio (1-6) doit être réglé pour tous les apparéils d'un groupe. Si la fonction n'est pas nécessaire, couper la liaison radio (off).
① Convient au montage en saillie
① Montage possible en option avec équerre d'angle 9070970, chassin d'écartement 9070972
① Respecter la hauteur de montage recommandée de 1,8 m -2,2 m!

Consignes d'installation

Comme le détector de mouvements intégré réagit aux variations de température, éviter les situations suivantes :

Ne pas orienter le détecteur de mouvement (IRP) de la lampe à LED vers des objets dont les surfaces sont fortement réfl échissantes

Ne pas installer le détector de mouvement à proximité des sources de chaleur telles que des bouches de chauffage, des climatiseurs, des lampes, etc.
Ne pas diriger le détecteur de mouvement vers des objets qui bougent sous l'effet du vent comme de grandes plantes vertes, etc.
Tenir compte du sens de déplacement standard lors du test
① Si vous effectue des mouvements transversaux en direction du détecteur de mouvement, la détction sera plus facile qu'en cas de mouvements frontaux vers le détecteur de mouvement.

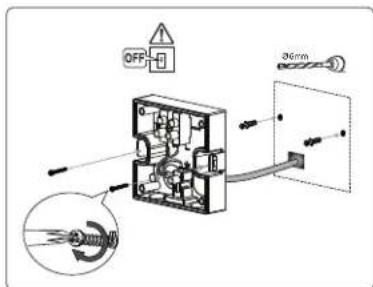

Couper la tension

Percer les joints en caoutchouc nécessaires pour les cables

Reporter les marquages pour les trous et percer

Faire passer le cable à travers le joint d'étanchéité du socle
Serrer les vis

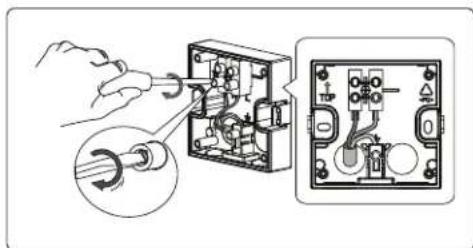

Raccorder chaque conducteur à la borne correspondante et serrer les vis

Insérer la lampe à LED sur le socle et la connecter au réseau

① L'appareil nécessite un temps de préchauffage d'env. 40 secondes.

5.Description

Potentiometre pour regler le canal radio pour le regroupement d'appareils (sur la face arriere de l'appareil)

2 potentiometres pour regler la temporisation a I'extinction et la luminosite d'activation (sur la face inférieure de I'appareil)

6. Réglage

Utilisation de la fonction de regroupement (réglage du canal radio)

① Les lampes à LED peuvent être régées et fonctionner via une connexion par radio. Sur un canal radio, il est possible de faire fonctionner une multitude d'appareils, avec ou sans détecteur de mouvement.
① Il est également possible d'activer la fonction de regroupement avec l'application theSenda Plug (Paramètre Canal RF)

Pour activer simultanément plusieurs apparéils en cas de mouvement,

regler le potentiemetre sur le meme canal radio 1-6 pour toutes les lampes a LED

Si la valeur reglee sur un potentiemetre est modifiée, les valeurs des deux potentiemêtres (pour la luminosité et la durée) sont reprises, independamment des réglages dans l'application ou sur theSenda P.
Pour les réglages qui peuvent être effectuels avec l'appli ou sur l'appareil, la valeur réglée en dernier est always enregistrée.

Réglage de la luminosité (LUX)

Placer le potentiemetre sur « Apprentissage»; le détecteur de mouvement enregistrre la luminosite ambiente actuelle comme luminosite d'activation future après 15 s
Regler le potentiemetre sur la luminosite souhaitee (2 - 800 lux / Sur le reglage ,la lampe reagit au mouvement, independament de la luminosite

Réglage de la durée (TIME)

Régler le potentiametre sur la durée souhaitee (10 s -20 min)
Placer le potentiametre sur « D » (fonction crepusculaire) ; le détector de mouvement ne réagit qu'à la luminosité et est toujours activé lorsque la valeur de luminosité régée n'est pas atteinte la lampe à LED s'allume dans l'obscurité (le détector de mouvement est désactiveré)

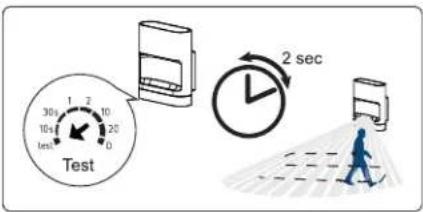

7. Test déambulatoire

Le test déambulatoire permet de tester la zone de détention ou de la délimiter, si nécessaire.

Placer le potentiametre Durée (TIME) sur « test » Le détecteur de mouvement réagit désormais toujours aux mouvements (independamment de la luminosité).
Traverser la zone de détention. ÀpRES avoir détecté un mouvement, le détector de mouvement s'active pendant 2 s. Le mode test est de nouveau arrêté au bout de 10 min.

Pendant le test, faire attention au sens de déplacement (mouvements transversaux vers le détecteur de mouvement).
La fonction peut etre arrete par n'importe quelle commande de fonction.

① Le test déambulatoire peut également être activé dans l'application (Instructions de commande Test de présence) ou avec theSenda P.

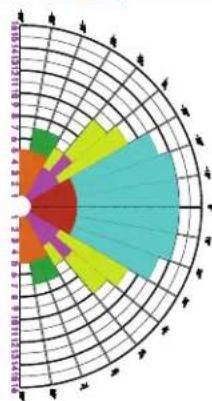

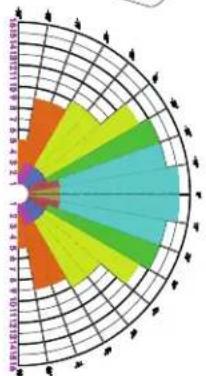

8. Limitation de la zone de détention

Utiliser l'autocollant fourni pour adapter le détector de mouvement à la zone de détction souhaïée

Retirer la partie souhaitatione de l'autocollant à l'aide de ciseaux ou d'un outil similaire
La coller ensuite sur la lentille

theLeda DS AL theLeda DSU AL theLeda D U AL

theLeda D UD AL

9. Reglages et fonctions

Pour un réglage optimal des fonctions, nous recom-mandons la télécommande theSenda B et l'application theSenda B Plug.

① À chaque réglage, l'appareil confi rme la commande reçue par un clignotement (2 x) de la lampe.

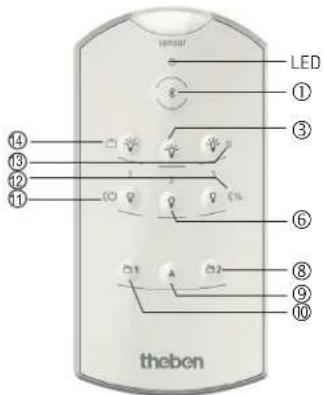

① Si la télécommande theSenda B est combinée avec l'application theSenda Plug, les termes « Instructions de commande » et « Paramétres » s'affi chent dans l'application.

Paramètres Ordres de commande
Valeur de consigne de la luminosité	Apprentissage
Temporisation à l'extinction Commuter la lumière
Luminosité maximale Test de présence
Valeur de variation de veille Sensibilité de détention
Scène 1 Coupure de nuit
Scène 2 Veille
Canal RF Simulation de présence
	Mode D
	Auto

1 Auto (mode de fonctionnement normal), Scène 1, Scène 2, Mode D, Simulation de presence et Test de presence sont des statuts de l'appareil. Il est impossible de combiner ces statuts.

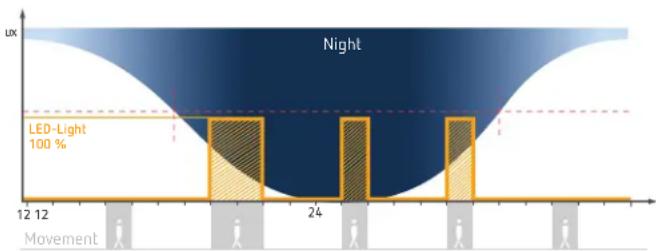

Mode Auto (mode de fonctionnement normal)

La temporisation à l'extinction, la valeur de consigne de la luminosité, la luminosité max. et la sensibilité du détecteur de mouvement sont des réglages standard.

① La lampe à LED s'allume en cas de mouvement, lorsque la valeur de consigne de la luminosité n'est pas atteinte.

Presser la touche A (Auto) des télécommandes theSenda P, S ou B Il y a 3 possibilites pour selectionner la valeur de consigne de la luminosite et la temporisation à l'extinction de I'éclairage:

-Avec l'appli dans Parametes Selectionner Temporisation a I'extinction de I'ecclairage,etc.
-Avec theSenda P
- Avec les potentiometres sur l'appareil

① La luminosité de la lampe peut être variée via le paramètre « Luminosité maximale »

En mode Auto, diverses fonctions supplémentaires peuvent etre activées : Éclairage d'orientation et Arrêt nocturne.

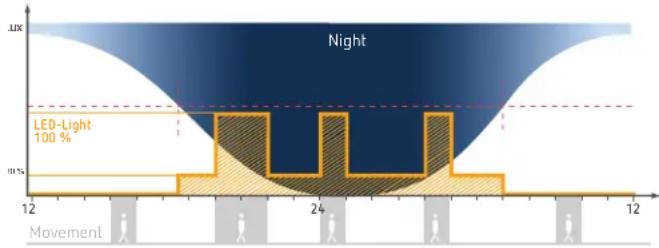

Lumière d'orientation (= valeur de variation en voille)

L'éclairage d'orientation fournit une luminosité de base définié de 10 à 40 % pour éclairer d'une faible lumière les chemins et accès des la tombée de la nuit. Si l'appareil enregistre un mouvement, la lampe à LED s'allume à pleine puissance puis, une fois la temporisation à l'extinction prescrite écoulée, diminue d'intensité et passé de nouveau à la valeur de luminosité réglée.

① Si la valeur de consigne de la luminosité n'est pas atteinte, la lampe enclenché un éclairage d'orientation de faible intensité, même sans aucun mouvement. Si un mouvement est detecté, la luminosité de l'éclairage devient maximale.
① Réglage uniquement via la télécommande theSenda B et l'application (toujours 10% -40% ).

AppltheSenda Plug

Sélectionner dans Paramètre Valeur de variation et envoyer
Retour à Instructions de commande seLECTIONner Veille et envoyer

Le détecteur clignote 2 × La valeur de variation de veille est activée

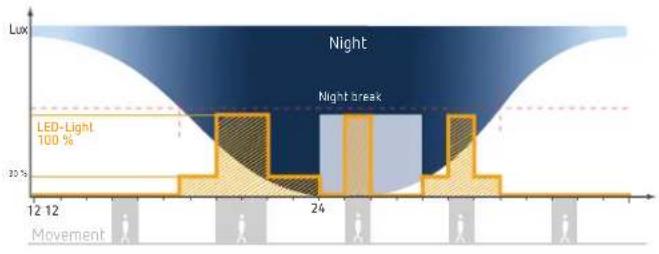

Arrêt nocturne automatique

L'arrêt nocturne automatique se base sur les durées variables de crépuscule et s'éteint pour 4 heures dans la 2e moitié de la nuit en cas d'éclairage d'orientation/de veille activé. Si un mouvement est detecté pendant cette coupure, la luminosité de l'éclairage devient maximale.

① L'arrêt nocturne n'infl ue pas sur l'activation de l'éclairage en fonction des mouvements!
① Réglage uniquement via la télécommande theSenda B et l'application theSenda Plug.

Instructions de commande → seLECTIONNER Arrêt nocturne et envoyer

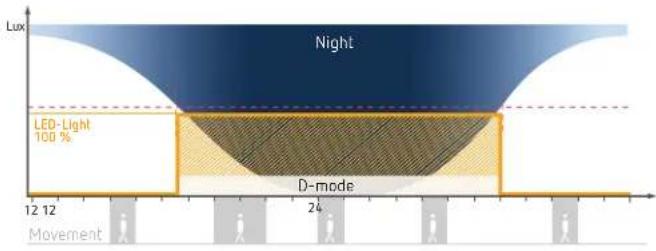

Fonction crepusculaire (= mode D)

La fonction crepusculaire de la lampe à LED assure que la lumière s'allume à l'intensité maximale dés qu'une certaine valeur de luminosité n'est pas atteinte - qu'un mouvement soit détecté ou non par l'appareil. L'éclairage s'allume de nouveau lorsque la lumière naturelle est suffi sante.

① Fonction supplémentaire arrêt nocturne : activer et désactiver ; la fonction déterminé un point intermédiaire entre l'aube et le crépuscule et éteint la lumière pour 4 heures à partir de la 2ème moitié de la nuit ; la fonction n'infl ue pas sur l'activation de I'éclairage en fonction des mouvements !

Appuyer sur la touche D (Mode D) des télécommandes theSenda P, S ou B
Ou selectionner dans l'application Instructions de commande Mode D Le mode D est activé
Presser la touche A ou commande Auto dans l'appli pour quitter la fonction

Fonction éclairage allumé/eteint

Fonction éclairage allumé

L'éclairage est allumé à la luminosité maximale
Passage automatique au mode Auto au bout de 8 heures
- Arrête la fonction avec n'importe celle commande de fonction

Fonction éclairage éteint

• L'appareil s'éteint, le détecteur de mouvement ne réagit plus

Passage automatique au mode Auto au bout de 8 heures
- Arrête la fonction avec n'importequelle commande de fonction

Indiquer et consulter des scènes de lumière

Passage automatique au mode Auto au bout de 8 heures
① Arreter la fonction avec n'importe celle commande de fonction

Dans l'application Parametre selectionner Valeur pour scene de luminé 1 (par défaut 33% ) ou scene de luminé 2 (par défaut 66% ) et envoyer ; ou
Regler la valeur souhaitee sur variation avec theSenda B ou theSenda S
Appuyer longuement sur la touche des scènes de lumière Le détecteur clignote 2× et la scène de lumière est enregistrée

Appeler la scene de luiere

Appuyer brievement 1 x sur la touche de scene de luiere avec theSenda B
La scène de lumière est active pendant 8 heures

Appuyer sur la touche A pour quitter la fonction prematurément

Mode Vacances (simulation de presence)

① Le mode Vacances a toujours 2 minutes de temporisation à l'extinction et change la valeur de consigne. En cas d'arrêt de ce mode via la touche ou la commande A (Auto), la temporisation à l'extinction souhaitee doit à nouveau être réglée.

Dans l'application Instructions de commande selectionner Simulation de presence et envoyer

Ou appuyer sur la touche « Mode Vacances » avec the-Senda B ou theSenda S

Actionnement manuel

L'éclairage peut être allumé manuelle via un boutonpoussoir d'interruption.

① Un bouton-poussoir d'interruption doit être raccordé.

Appuyer brievement sur le bouton-poussoir d'interruption (max. 1,5 s).
L'éclairage s'allume pendant l'intervalle de temps prédéfi ni.
Appuyer 2 x brievement sur le bouton-poussoin d'interruption (max. 1,5 s).

L'éclairage reste allumé pendant 8 heures (éclairage permanent).

Pour eteindre l'eclaire, appuyer 1 x brievement sur le bouton-poussoir d'interruption (max. 1,5 s).

Le détector se désactive après expiration de la temporisation régée.

① Si la pression du bouton-poussoir d'interruption dure plus de 2 s, le détecteur se remet en marche (phase de préchauffage).

23	Lux min.	Valeur de consigne min. de la luminosité, 1 lux
24	Rang -	Réduire la sensibilité
25	Apprentissage	Programmation de la valeur de consigne de la luminosité
26	Arrêt	Éteindre la lumière*
30	Réinitialisation	Redémarrage du détecteur
31	Mode D	Fonction crépusculeaire (détecteur de mouvement désactif)

• Actif pendant 8 heures

1 Une pression de la touche Reset avec theSenda P ou dans l'application rétablit les valeurs par défaut (2 min, 15 lux).

10. Réglages avec télécommandes

① Il est également possible d'effectuer les réglages avec les télécommandes theSenda P et theSenda S.
① Tous les réglages peuvent être interrompus par une pression de la touche A.

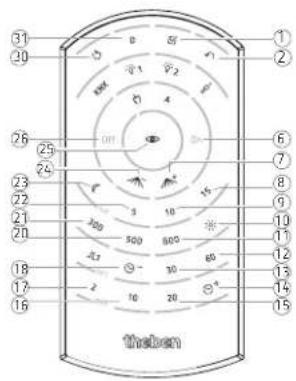

Réglages avec theSenda P (9070910)

theSenda P permet de regler les parametes ou fonctions suivants:

1	Test Mode de test, terminé après 10 min
2	Auto Retour au mode automatique
6	Marche Allumer la lumière*
7	Rang + Augmenter la sensibilité
8	15 lux Valeur de consigne de la luminosité 15 lux
9	10 lux Valeur de consigne de la luminosité 10 lux
10	Lux en marche Désactivation de la mesure de la luminosité
11	800 lux Valeur de consigne de la luminosité 800 lux
12	60 s Temporisation à l'extinction de la lumière 60 s
13	30 s Temporisation à l'extinction de la lumière 30 s
14	Durée max. Temporisation à l'extinction max. de la lumière, 20 min
15	20 min Temporisation à l'extinction de la lumière 20 min
16	10 min Temporisation à l'extinction de la lumière 10 min
17	2 min Temporisation à l'extinction de la lumière 2 min
18	Durée min. Temporisation à l'extinction min. de la lumière 10 s
20	500 lux Valeur de consigne de la luminosité 500 lux
21	300 lux Valeur de consigne de la luminosité 300 lux
22	5 lux Valeur de consigne de la luminosité 5 lux

Réglages avec theSenda S (9070911)

①	Mode D	Interrupteur crépusculeaire (dêctector de mou- vement désactivé)
②④	Arrêt	Pression courte → Éteindre la lumière*
		Pression longue → Réduire l'intensité de la lumière*
③⑤	Marche	Pression courte → Allumer la lumière*
		Pression longue → Augmenter l'intensité de la lumière*
⑥	Auto Retour au	mode automatique
⑦	Mode Vacances	Simulation de présence
⑧	Scène de lumière 1	Pression courte → La valeur de variation de 33 % est régée*
⑨	Scène de lumière 2	Pression courte → La valeur de variation de 66 % est régée*

• Actif pendant 8 heures

Mode Vacances

Le mode Vacances est une simulation de presence destinée à dissuader les cambrioleurs en cas d'absence prolongée.

Réglages avec theSenda B (9070985)

Pour appliquer également les réglages de télécommande du détecteur de présence (par défaut) aux détecteurs extérieurs,

Appuyer sur les touches 8 + 9 > 5 s.

①	Bluetooth Connexion/appairage
③	Marche	Pression brève de la touche → Allumage du canal Lumière*
		Pression longue de la touche → Augmentation du canal Lumière*
⑥	ARRÊT	Pression brève de la touche → Extinction du canal Lumière*
		Pression longue de la touche → Diminution du canal Lumière*
⑩	Scène de lumière 1	Pression brève de la touche → Appel de la scène de lumière 1*
		Pression de la touche > 3 s → Programmation de la scène de lumière 1*
⑧	Scène de lumière 2	Pression brève de la touche → Appel de la scène de lumière 2*
		Pression de la touche > 3 s → Programmation de la scène de lumière 2*
⑨	Auto Retour au	mode Auto
⑭	Mode Vacances	Simulation de présence
⑪	Désact Nuit	Arrêt nocturne à partir d'env. 24h00 jusqu'à 04h00
⑬	Mode D Fonction	prépusculaire
⑫	Veille	Pression brève de la touche → Activation de la luminosite de base en cas d'obscurité
	Luminosite max.	Pression de la touche > 3 s → Enregistrement de la luminosite actuelle comme valeur de lumi-nosite max.

• Actif pendant 8 heures

• Caracteristiques techniques

Tension de service : 230 V CA, 10 %/	-15 %
Fréquence : 50-60 Hz
Consommation propre, lumière allumée :	8,5W
- theLeda D S AL :	14W
- theLeda D SU AL :	8,5W
- theLeda D U AL :	11,5W
- theLeda D UD AL :
Puisance en veille : Max. 0,5 W (avec	détecteur)
Puisance de LED (flux lumineux) :	760 lm
- theLeda D S AL :	760 lm frontal, 475 lm en haut
- theLeda D SU AL :	760 lm
- theLeda D U AL :	2 x 475 lm
- theLeda D UD AL :
Température de couleur : 3000 K
Indice de rendu de couleur : CRI > 80
Durée de vie : L80/B10/50 000 h
Indice de protection : IP 55 selon EN	60529
Classe de protection : Il selon la norme	EN 60598-1
Température de service : -25 °C ... +5 °C
Plage de réglage de la luminosité :	2 - 800 lx /∞
Plage de la durée d'activation :	10 s - 20 min
Angle de détention :	180°
Portée RF :	100 m en champ libre (max. 20 appeareils par canal)
Zone de détention : transversale :	max. 10 m
frontale :	max. 4 m
Hauteur de montage : 1,8 m - 2,5 m
Classe d'éfficacité énergétique :	A+

Par la presente, Theben AG déclare que ce type de système radio est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante: www.theben.de/red-konformitaet

12. Contact

Theben AG

Hohenbergstr. 32

72401 Haigerloch

ALLEMAGNE

Tel. [phone]

Fax [phone]

Assistance téléphonique

Tel. [phone]

[e-mail]

Adresses, numeros de téléphone, etc.

www.theben.de
