DALI-Gateway P64 KNX - Domotique THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Passerelle DALI-P64 KNX pour commande d'éclairage
Marque	Theben
Modèle	DALI-Gateway P64 KNX
Catégorie	Domotique - Contrôle d'éclairage
Alimentation	230 V CA (bornier) et bus KNX (bornier bus)
Consommation électrique	Environ 5 W (selon charge DALI)
Dimensions (L x H x P)	4 unités DIN (env. 72 x 90 x 58 mm)
Poids	Environ 200 g
Interfaces	KNX (bornier), DALI (sortie), Ethernet RJ45, écran et touches
Nombre maximal de ballasts DALI	64 (adressage individuel ou par 16 groupes)
Capteurs DALI-2 supportés	Jusqu'à 8 détecteurs de mouvement/luminosité
Fonctions principales	Commutation, variation, gestion des couleurs (DT-8), scènes (max 16), effets, programmation horaire, régulation de lumière (2 points ou constante), modes nuit/cage d'escalier/continu, test éclairage secours, enregistrement heures de fonctionnement, détection de défauts, protocole énergie (DALI partie 252), serveur Web intégré, interface IoT (MQTT/API), KNX Secure
Gestion des couleurs	Température de couleur (Tc), coordonnées XY, RGBWAF (jusqu'à 4 canaux) via DT-8, ou via 2 groupes DT-6 (blanc chaud/froid)
Serveur Web	HTTPS, configuration et visualisation, mise en service via navigateur, certificat SSL auto-signé, 2 comptes (admin et user), 4 sessions max
Protocole IoT	MQTT avec TLS, publication des états et réception de commandes, arborescence de topics configurable
Sécurité	KNX Secure (téléchargement crypté, communication de groupe sécurisée), contrôle d'accès Web (identifiants), certificat racine, verrouillage PIN, conformité cybersécurité
Entretien et nettoyage	Aucun entretien régulier nécessaire ; mise à jour du firmware via serveur Web ; nettoyer avec un chiffon sec ; éviter solvants
Pièces détachées et réparabilité	Logiciel : micrologiciel remplaçable ; matériel : remplacement rapide des ballasts DALI défectueux via fonction intégrée (swap) ; pas de pièces détachées fournies ; contacter Theben pour réparation
Informations générales	Boîtier sur rail DIN, largeur 4 unités ; borniers à vis pour KNX et DALI ; connecteur RJ45 pour Ethernet ; alimentation DALI intégrée (pas d'alim externe nécessaire) ; LED d'état et écran pour diagnostic local ; mise en service via ETS+DCA, serveur Web ou écran/touches

FOIRE AUX QUESTIONS - DALI-Gateway P64 KNX THEBEN

Quelle est la fonction principale de la passerelle DALI P64 KNX ?

Elle convertit les télégrammes KNX en commandes DALI pour piloter jusqu'à 64 ballasts électroniques, et remonte les informations d'état (défauts, valeurs) depuis le bus DALI vers KNX. Elle intègre également des fonctions de régulation, scènes, horaires et un serveur Web.

Comment accéder au serveur Web intégré ?

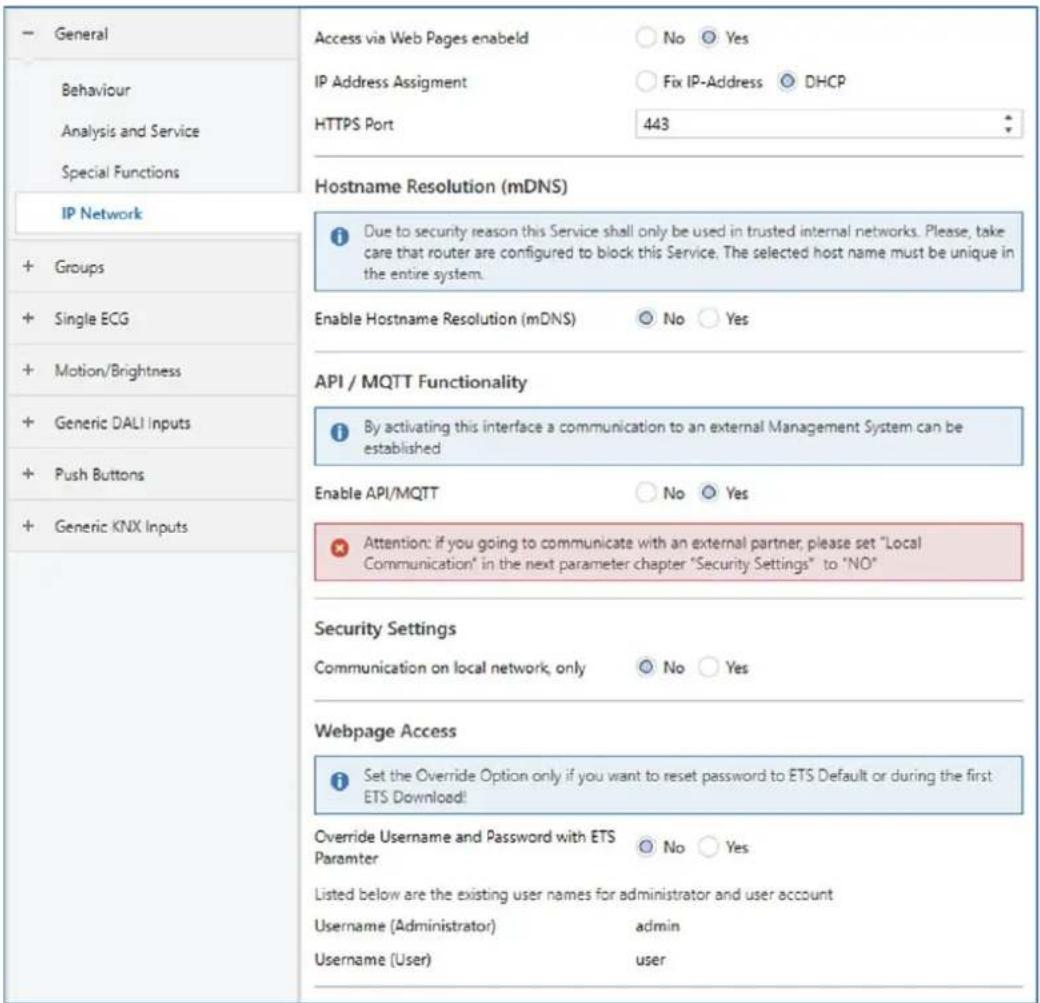

Il faut d'abord activer l'accès Web dans les paramètres ETS (Webpage Access). Ensuite, connecter l'appareil au réseau IP et saisir son adresse IP dans un navigateur avec https:// (ex: https://192.168.1.100). Les identifiants par défaut sont admin et user avec mots de passe à définir.

Que faire si j'ai oublié le mot de passe administrateur du serveur Web ?

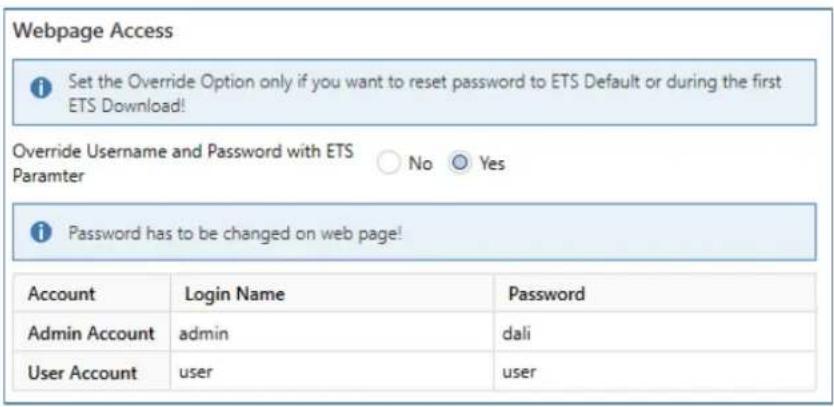

Utilisez l'ETS pour effectuer un téléchargement avec le paramètre Overwrite Login and Password réglé sur Yes. Après le téléchargement, vous serez invité à définir un nouveau mot de passe sécurisé (8 caractères, majuscules, chiffres, caractères spéciaux).

Comment installer un nouveau ballast DALI en remplacement d'un défectueux ?

Utilisez la fonction Remplacement rapide depuis le serveur Web (admin), le DCA ou l'écran de l'appareil. La passerelle détecte le nouveau ballast et lui reprogramme automatiquement l'adresse courte et la configuration de l'ancien, sans intervention manuelle.

Quels types de capteurs DALI-2 sont supportés ?

La passerelle supporte jusqu'à 8 détecteurs de mouvement et capteurs de lumière conformes aux normes EN 62386-303 et EN 62386-304, ainsi que des boutons-poussoirs DALI-2 (EN 62386-332) et des périphériques d'entrée génériques.

Comment configurer une régulation à lumière constante ?

Activez la régulation dans les paramètres ETS du détecteur de lumière sélectionné. Vous pouvez choisir une régulation en 2 points (seuil) ou à lumière constante. Un calibrage est recommandé : mesurez l'éclairement au plan de travail avec un luxmètre et saisissez les valeurs dans DCA via l'outil de calibrage. La passerelle ajuste alors automatiquement la lumière artificielle pour maintenir la consigne.

Puis-je piloter des lampes de secours à batterie individuelle ?

Oui, la passerelle supporte les ballasts de secours de type DT-1 (EN 62386-202). Elle peut identifier ces appareils, exécuter des tests programmés (fonctionnement, autonomie) et remonter les résultats via objets KNX et MQTT. La configuration se fait dans les paramètres ETS du ballast concerné.

Comment connecter la passerelle à un réseau MQTT ?

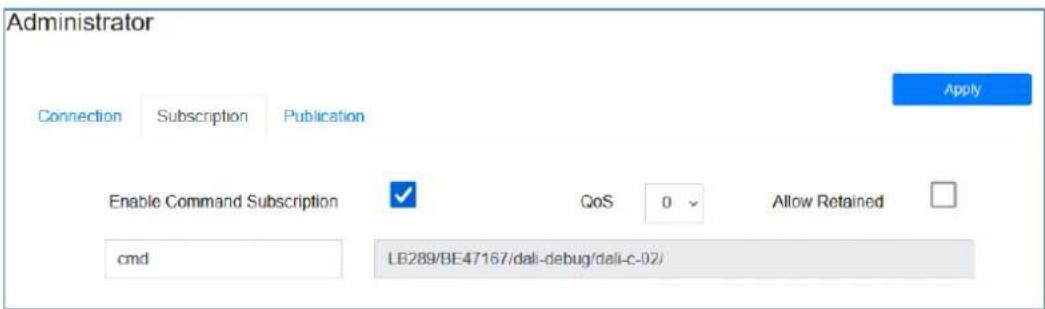

Activez l'option API/MQTT dans les paramètres ETS, puis sur le serveur Web (section Administrateur > Configuration API/MQTT) saisissez l'adresse du broker, le port (8883 par défaut), activez TLS et définissez l'ID client. Les topics de publication et de commande peuvent être personnalisés.

Que signifie le code d'erreur LED sur l'appareil ?

La LED d'erreur indique un défaut KNX (bus coupé), un défaut DALI (cour-circuit, surcharge) ou un défaut interne. Consultez l'écran de l'appareil ou le serveur Web pour plus de détails. Les informations précises sont disponibles dans le menu diagnostic.

Quelle est la procédure de mise en service initiale ?

1. Câbler l'alimentation, le bus KNX et le segment DALI. 2. Créer un projet ETS avec le produit, paramétrer les groupes et objets. 3. Installer l'appli DCA. 4. Lancer une Nouvelle installation via DCA ou serveur Web pour détecter et adresser les ballasts. 5. Identifier chaque ballast (clignotement) et l'affecter à son groupe planifié. 6. Télécharger la configuration ETS dans la passerelle. 7. Vérifier le fonctionnement.

MODE D'EMPLOI DALI-Gateway P64 KNX THEBEN

1 Utilisation du programme d'application 5

1.1 Restrictions et compatibilité 5

2 Informations produit 6

2.1 Propriétés du système bus DALI 6
2.2 Caracteristiques des produits 6
2.3 Concept de commande 10
2.4 Livraison et mise en service 10

3 KNX Secure 12

3.1 Utilisation sure 12
3.2 Utilisation non sure 13
3.3 Rinitialisation du maître 14

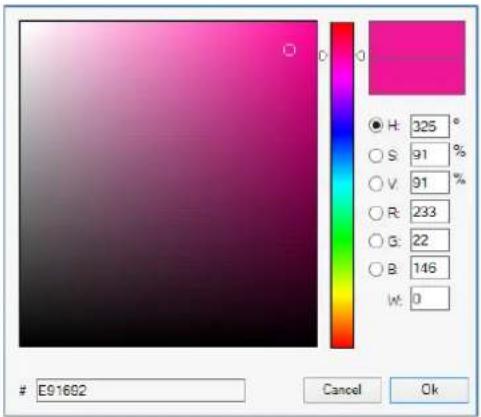

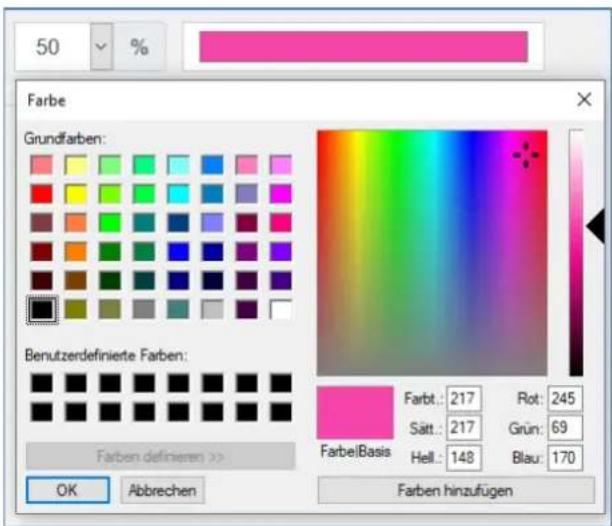

4 Commande couleur 15

4.1 Propriétés du type d'appareil DALI 8 15

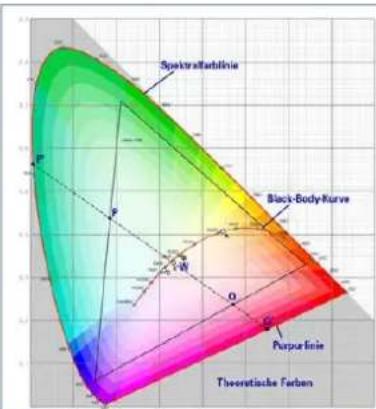

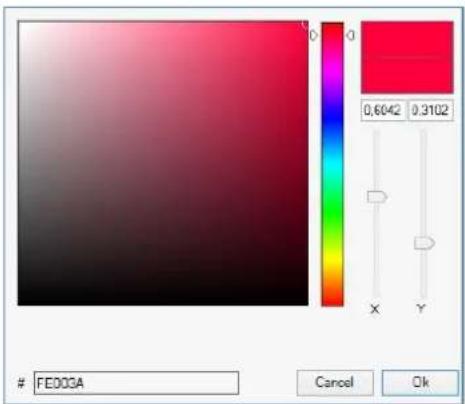

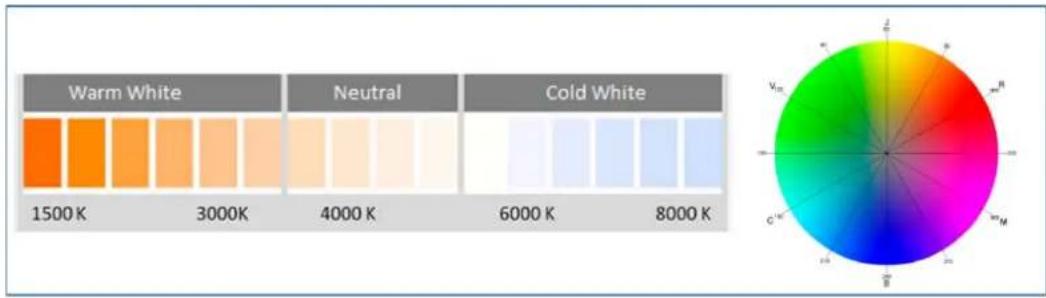

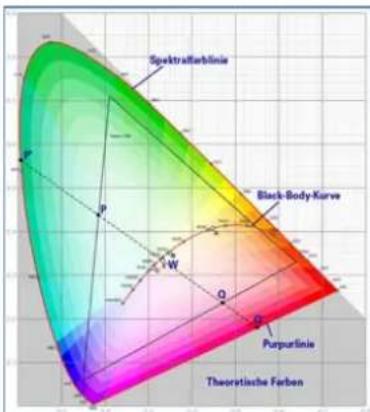

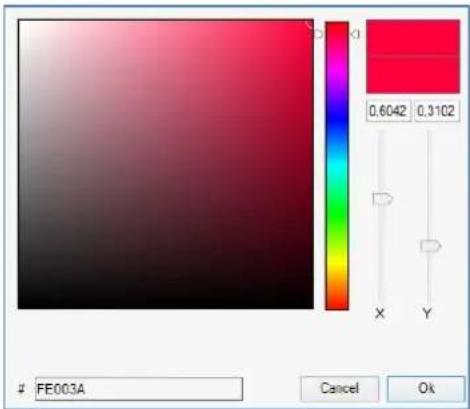

4.2 Representatondes couleurs avec descoordonnéesXY 16

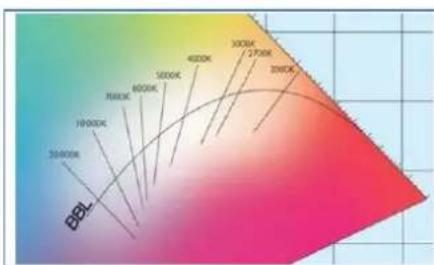

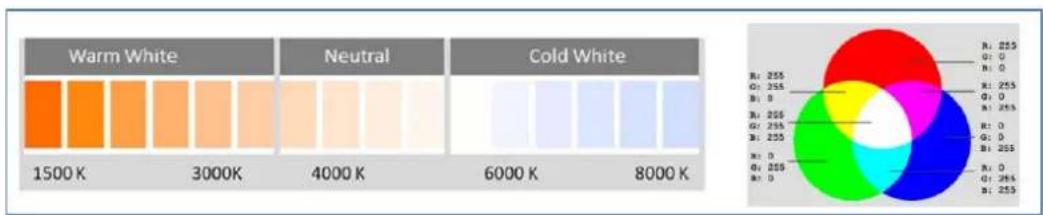

4.3 Representatior des couleurs avec la temperature de couleur 16
4.4 Representatior des couleurs avec 3 ou 4 canaux de couleur (RGBWAF) 17
4.5 Representatior des couleurs via 2 LED DT-6 17

5 Modes de fonctionnement 18

5.1 Mode normal 18
5.2 Mode continu 18
5.3 Mode cage d'escalier 18
5.4 Mode nuit 19
5.5 Mode anti-panique (cas particulier) 19
5.6 Mode test: Iampes de secours avec batterie centrale 19

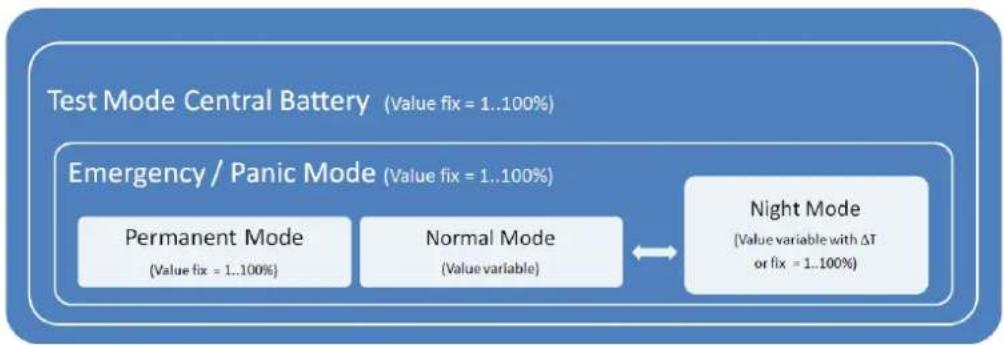

5.7 Hierarchie des modes de fonctionnement 20

6 Régulation de la lumière 21

6.1 Régulation de la lumière via une valeur limite 22
6.2 Régulation à lumière constante 22

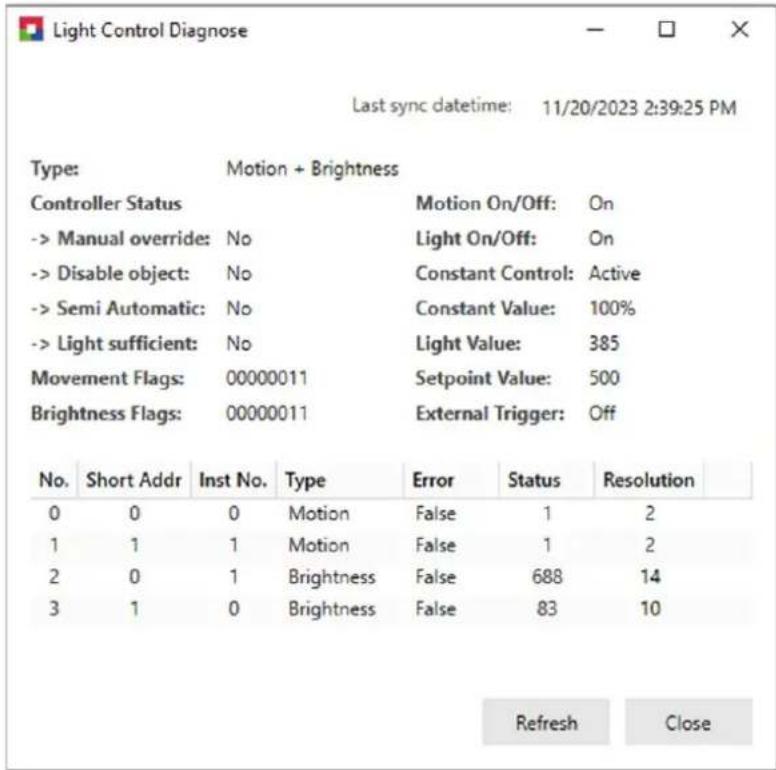

6.3 Diagnostic de la régulation de la lumière 23

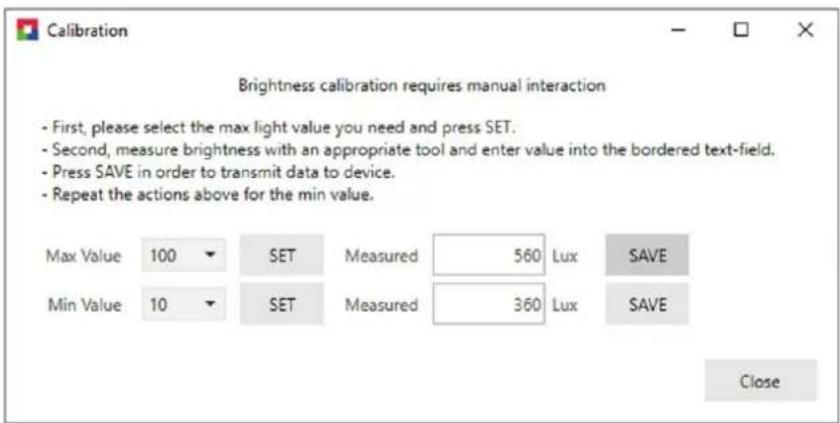

6.4 Calibrage de la regulation à lumière constante 25

7 Fonctions d'analyse et de maintenance 27

7.1 Protocole Energie selon DALI partie 252 27
7.2 Enregistrement des heures de fonctionnement 27
7.3 Detection de defaults au niveau des ballasts électroniques 27
7.4 Analyse de defaults au niveau des groupes 28
7.5 Analyse de defaults au niveau des appareils 28

8 Serveur Web 29

8.1 Éléments fondamentaux 29
8.2 Aspects relatifs à la sécurité 29

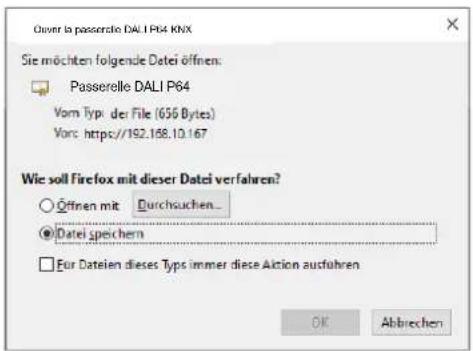

8.3 Importation du certificat racine 30
8.4 Comptes utiliseur 31

8.5 Gestion des mots de passage et connexion 31
8.6 Connexion sur le site Web 33

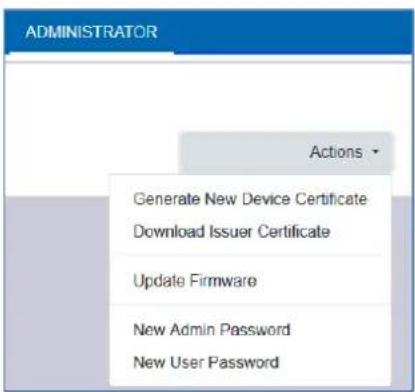

8.7 Administration du site Web 34
8.8 Réglage de la langue du site Web 37

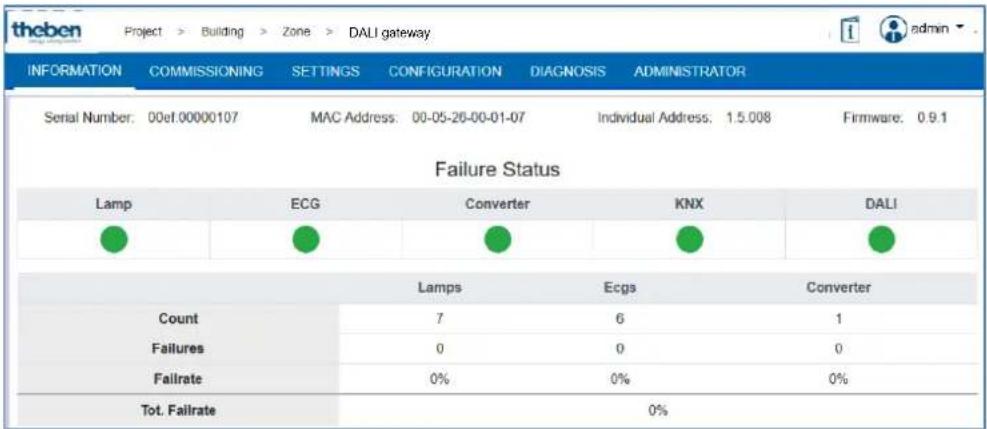

8.9 Ouverture de la page d'accueil 37
8.10 Actions sur le site Web 38
8.11 Deconnexion automatique 38

9 Diagnostic du système 39

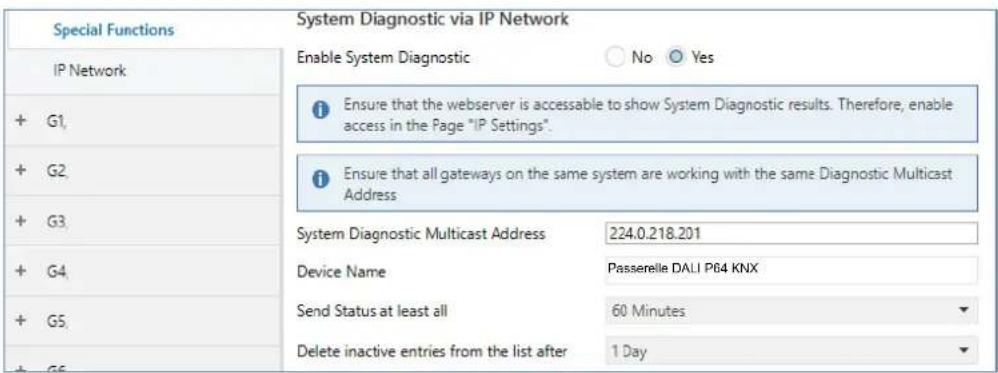

9.1 Condition et fonctionnement 39

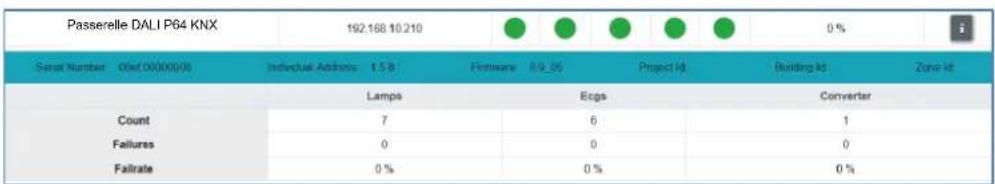

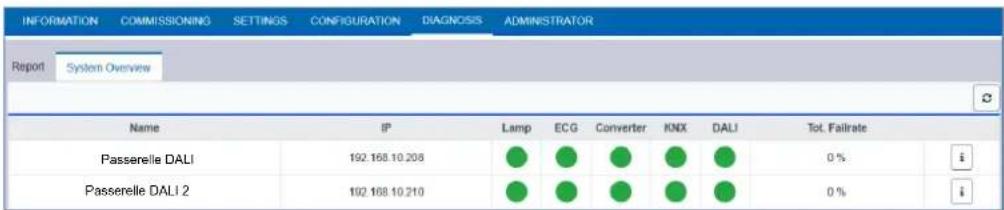

9.2 Vue du diagnostic du système 40
9.3 Appel du site Web d'autres passerelles 40

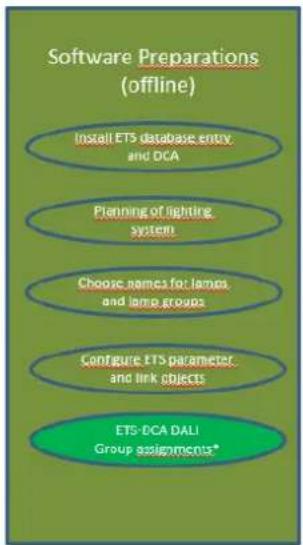

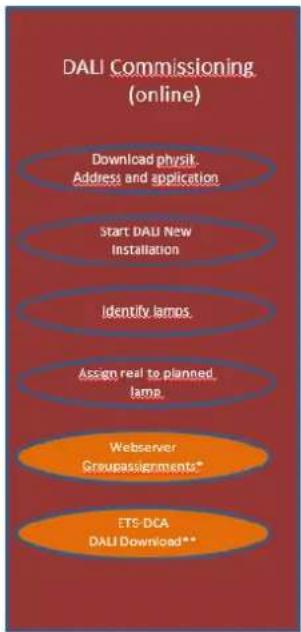

10 Première installation et mise en service 41

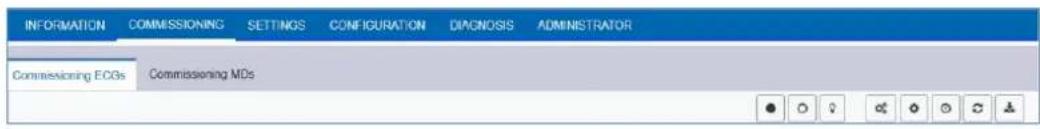

10.1 Nouvelle installation DALI 41

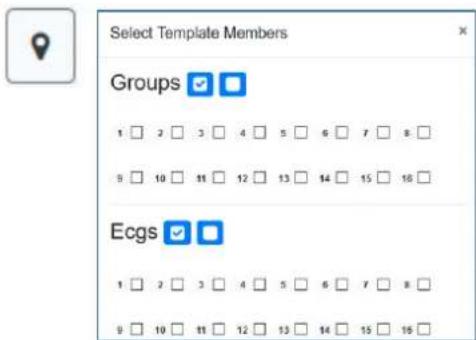

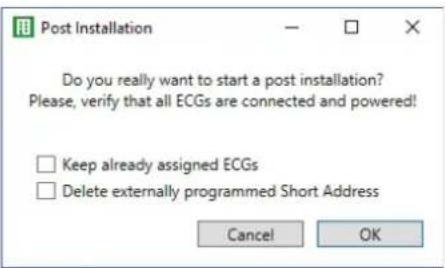

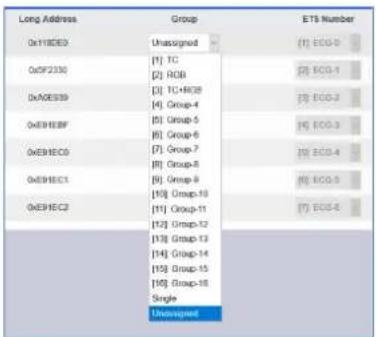

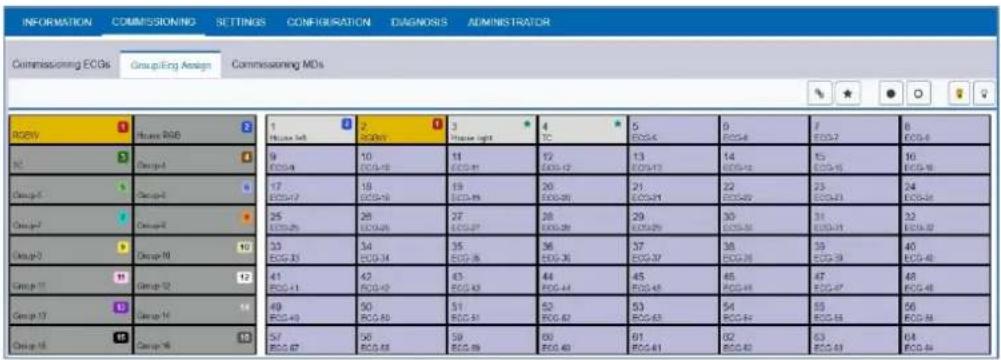

10.2 Identification et affecation des ballasts electroniques DALI 42
10.3 Appli ETS (DCA) 42
10.4 Paramétrage 43
10.5 Synchronisation entre les sites Web et DCA 44

11 Maintenance et extension 45

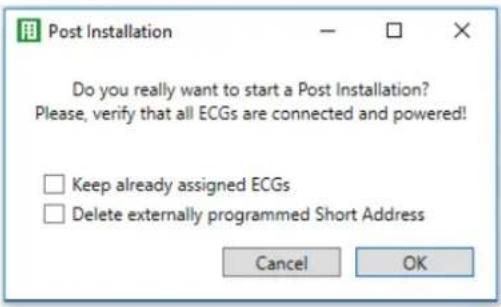

11.1 Remplacement rapide d'un ballast electronic individuel 45

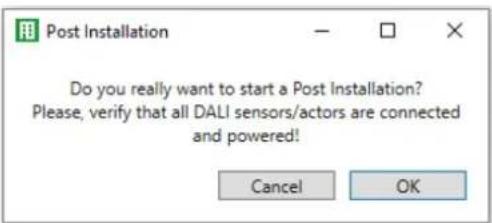

11.2 Post-installation DALI 45

12 Mise en service DALI, ballast électronique 47

12.1 Mise en service DCA 47
12.2 Mise en service Web 60

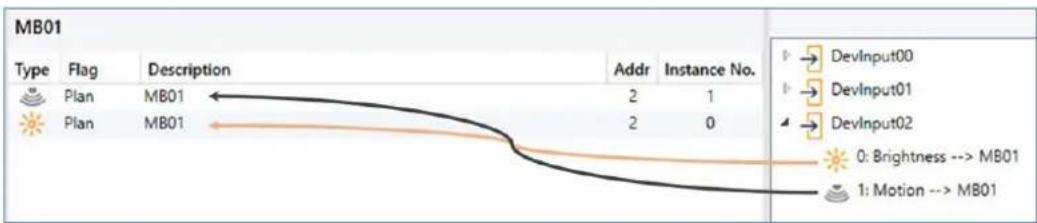

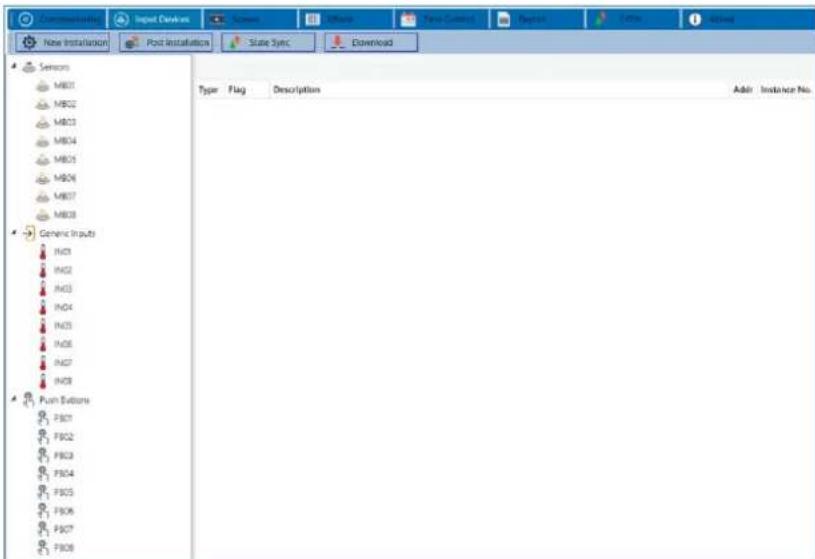

13 Mise en service DALI: détecteurs de mouvement et boutons-poussoirs 68

13.1 Mise en service DCA 68
13.2 Mise en service Web 78

14 Le module de scènes 79

14.1 Configuration de scènes avec DCA 79

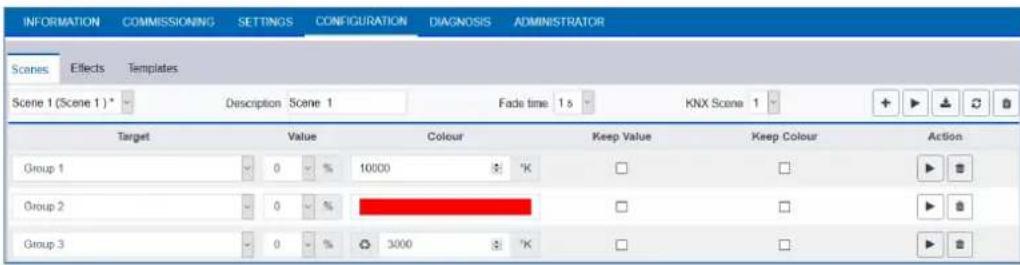

14.2 Configuration de scènes avec le serveur Web 84

15 Le module d'effets 88

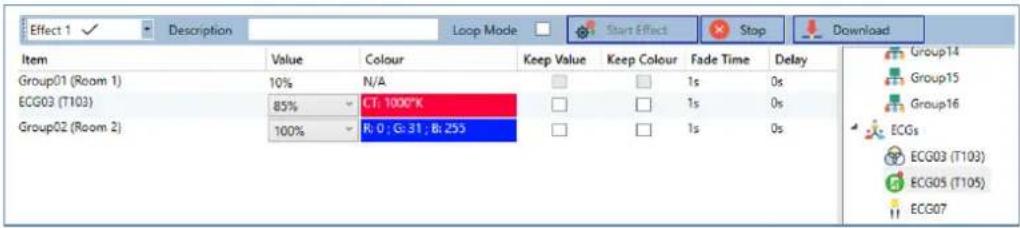

15.1 Configuration des effets avec DCA 88

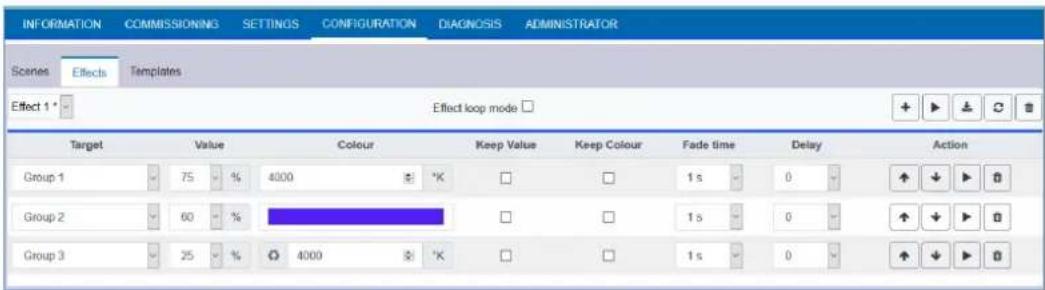

15.2 Configuration des effets avec le serveur Web 92

16 Le module de programmation hora 96

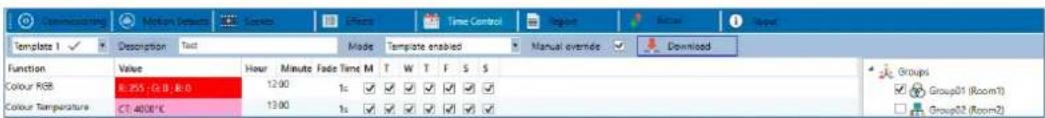

16.1 Configuration de programmes horaires dans DCA 96

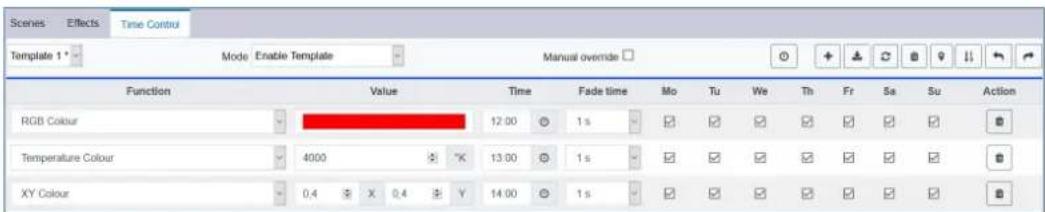

16.2 Configuration de programmes horaires avec le serveur Web 102
16.3 Commande progressive 107

17 Lampes de secours à batterie individuelle 108

17.1 Propriétés 108
17.2 Identification 108
17.3 Mode de verrouillage 109
17.4 Mode test 109

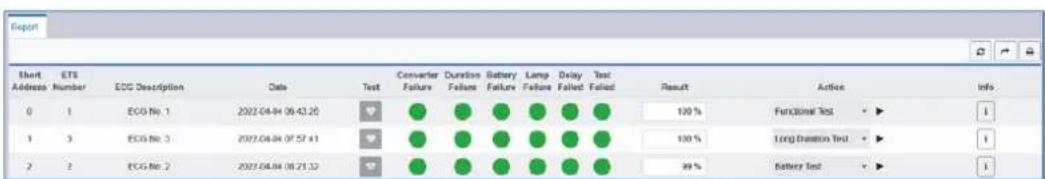

17.5 Résultats de test 110

18 DCA-Options 114

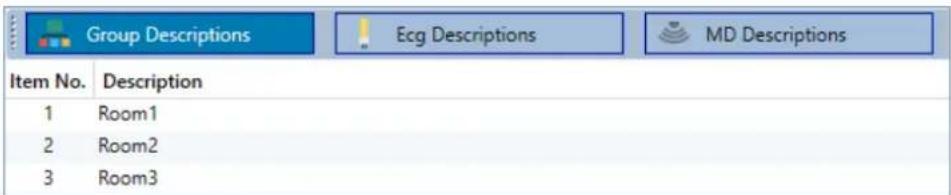

18.1 Editor des textes descriptifs 115

19 Mise en service (via l'écran et les touches) 117

19.1 Menu principal Niveau 1 117
19.2 Sous-menu Niveau 2 118

20 Objects de communication ETS 124

20.1 Objects, généralités 124
20.2 Objects de diffusion 129

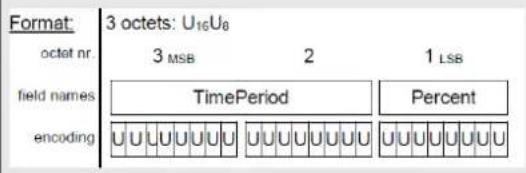

20.3 Objects des groupes 130
20.4 Objects et ballasts electroniques 147
20.5 Objects des détecteurs de mouvement / capteur de lumière 156

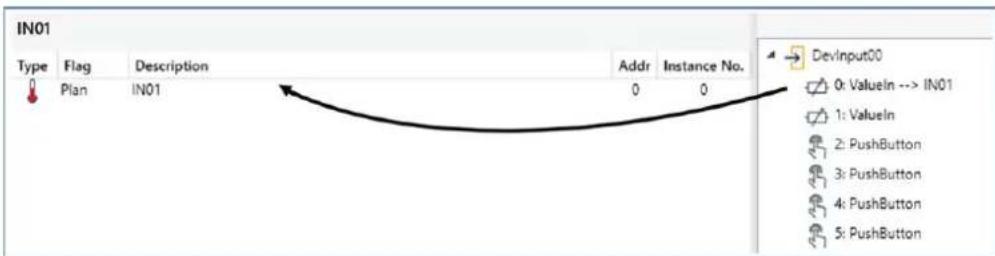

20.6 Objects des entrées DALI génériques 157

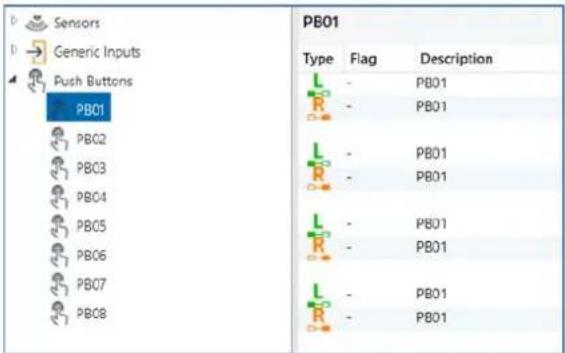

20.7 Objets des boutons-poussoirs 158
20.8 Objects pour entrées KNX génériques 160

21 Paramètres ETS 161

21.1 Généralités 161

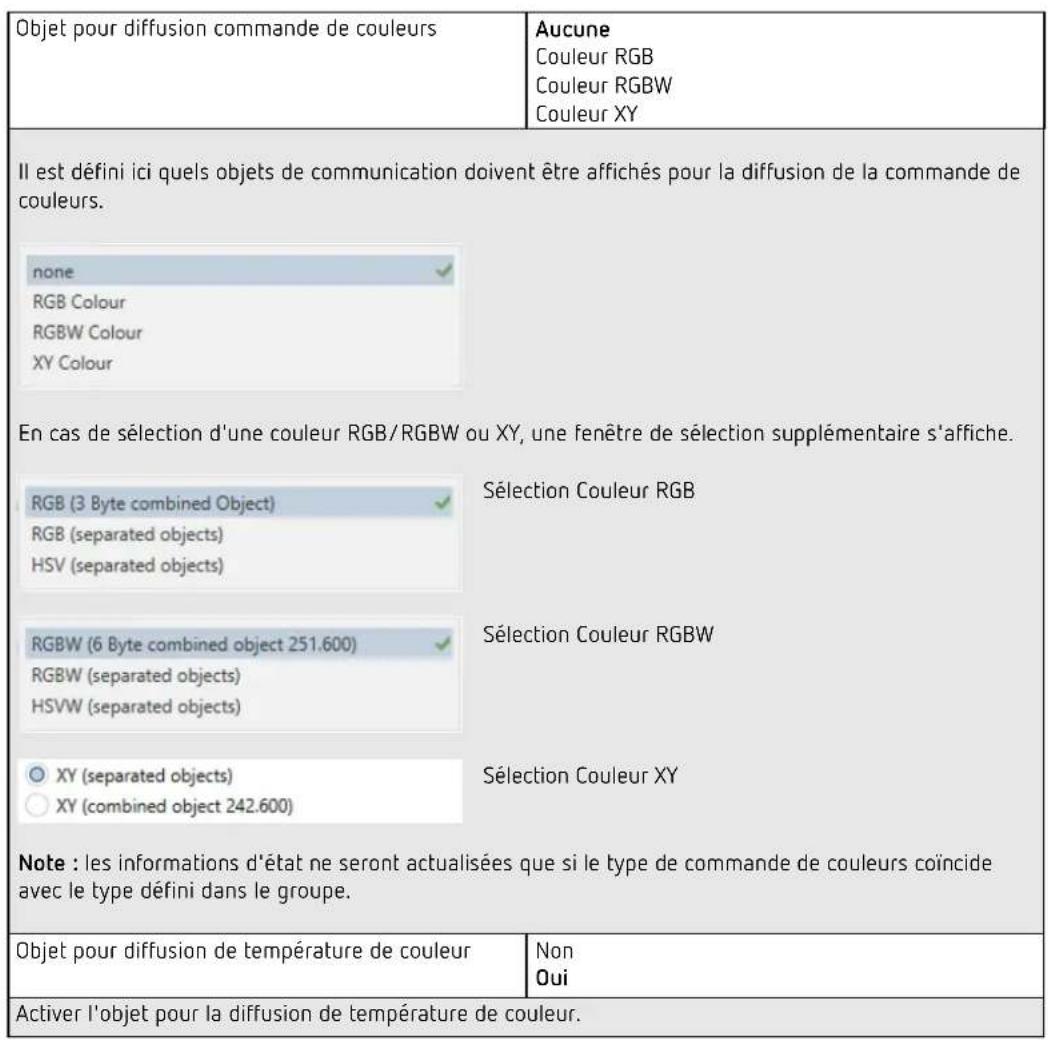

21.2 Page de paramètres - diffusion 172
21.3 Groupe 173
21.4 Ballasts électroniques 187
21.5 Deteur de mouvement et capteur de luminosité 199
21.6 Entrées DALI génériques 208

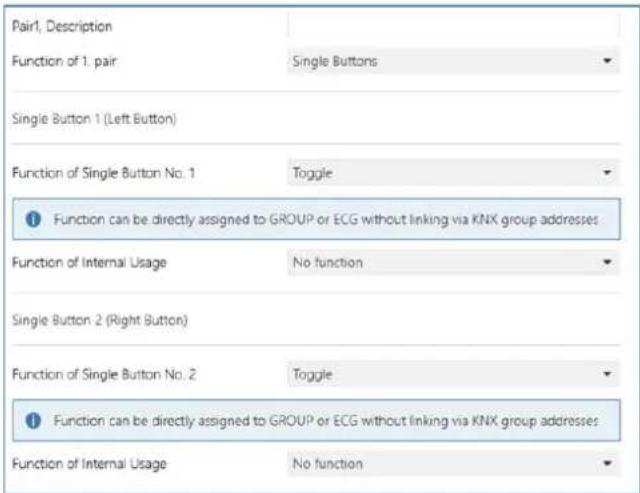

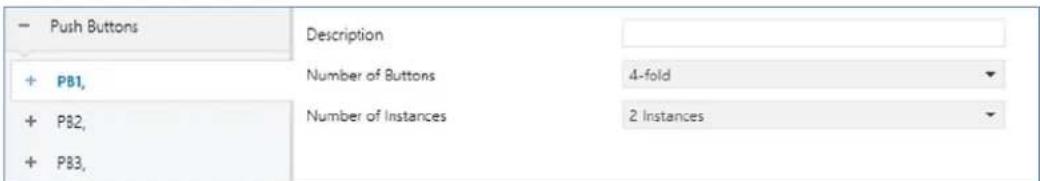

21.7 Boutons-poussoirs 211
21.8 Entrees KNX generiques 216

22 API/MQTT 217

22.1 Entrees KNX génériques 217
22.2 BasesMQTT 217
22.3 CommunicationMQTT 218

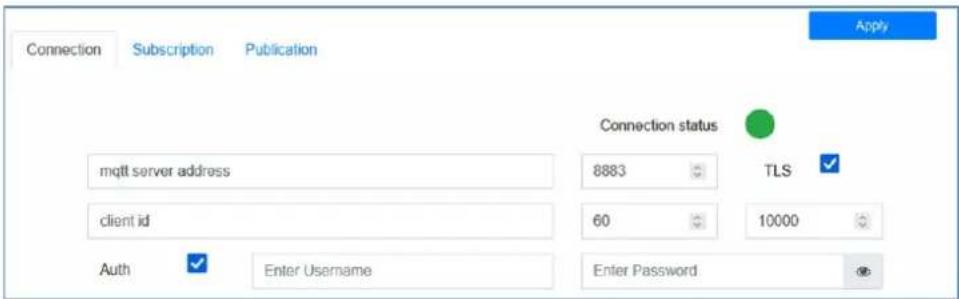

22.4 Page de configurationMQTT 219

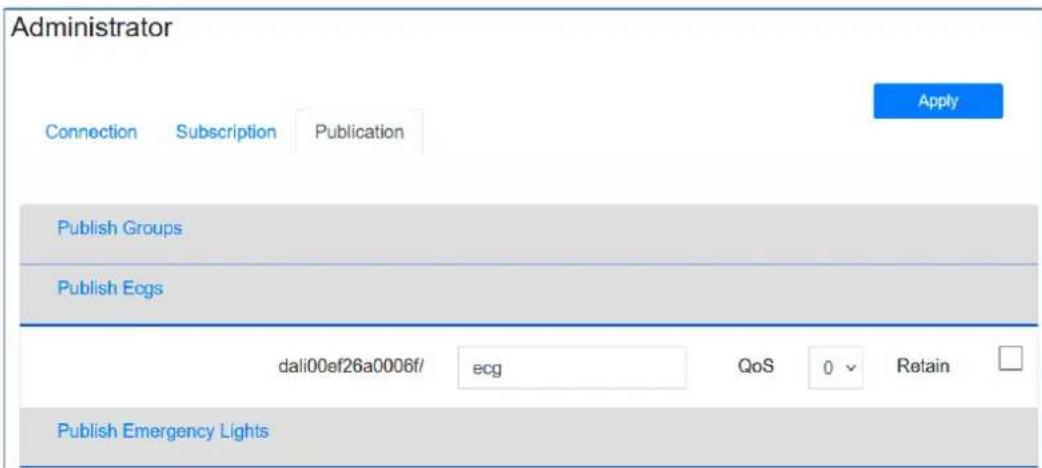

22.5 Publication and Payload 220
22.6 Commandes et Payload 228

23 Foire aux questions 231

23.1 Acces au site Web 231
23.2 Sécurité 231
23.3 DCA 231

24Clause de non-responsabilité en matière de cybersecurite 232

25 Logiciel Open Source (OSS) 233

1 Utilisation du programme d'application

La presente description du programme d'application rapporte la fonction du logiciel de la passerelle DALI P64 KNX pour apparèils avec version de micrologiciel 2.1 et supérieure.

Famille de produits: Passerelles

Type de produit : DALI

Nombre d'objets de communication : 2429

En cas d'utilisation de KNX Secure :

Nombre d'adresses de groupe sûres pour l'utilisation : 1000

Nombre des partenaires de communication : 100

1.1 Restrictions et compatibilité

Le nouveau micrologiciel V2.1 requiert l'application ETS V2.1 et DCA V2.1.

La version ETS 1.x déjà installée n'est plus valable et ne peut pas'être téléchargeé dans ce micrologiciel V2.

De même, la dernière version ETS V2 ne peut pas être chargée dans un ancien micrologiciel V1.x. Si un tel téléchargement est effectué, un message annexe que la version du micrologiciel est incompatible (voir à ce sujet Fonctionnalités additionnelles à partir de la version 2.1).

1.1.1 Restriction pour l'accès au Web

Il est possible de gerer au total 2 sessions (connexions).

Une session est réservée à l'administrateur et l'autre est à disposition d'un utilisateur classique.

2 Informations produit

2.1 Propriétés du système bus DALI

Le bus DALI (DALI = Digital Addressable Lighting Interface) toute marque confondue est un système destiné à la commande de ballasts électroniques (EVG) dans la technologie de l'éclairage. La Specification de l'interface de communication DALI est définie dans la norme internationale EN 62386.

Le bus DALI permet non seulement la réception d'ordres de commutation/variation d'éclairage, mais également le signalement d'informations d'etat relatives à la valeur d'éclairage ou bien d'un état de défaut, comme par exemple la panne d'une lampe électrique ou d'un ballast. Les apparêls avec fonction d'éclairage de secours (EN 62386-202) sont également pris en charge. L'état et le mode de fonctionnement des apparêls d'éclairage de secours peuvent être surveillés et diverses procédures d'essayi prescrites peuvent être exécutées.

Dans un segment DALI, il est possible de raccarder jusqu'à 64 ballasts DALI individuels (esclaves) grâce à la passerelle/à l'appareil de commande raccardé (maître). Les ballasts électroniques reçoivent, lors de la mise en service DALI, une adresse longue de 3 octets généree automatiquement puis, lors de la suite du processus de mise en service, une adresse courte de 0 à 63 sur la base de l'adresse longue. Étant donné que l'adresse est affectée automatiquement, l'agencement des appareils est également aléatoire. Les différents ballasts électroniques/ lampes doivent tout d'abord être identifiés lors de la suite du processus de mise en marche (voir ci-dessous).

L'adressage des ballasts électroniques individuels dans le système est effectué sur la base de l'adresse courte (commande individuelle) ou sur la base d'une adresse de groupe DALI (adressage de groupe). Dans cette optique, les ballasts électroniques d'un segment peuvent être intégrés dans 16 groupes DALI au maximum. L'adressage de groupe dans le système DALI garantit la réalisation simultanée, sans décalage temporel, de processus de commutation/variation d'éclairage par différentes lampes au sein d'un système.

En plus de l'adressage avec des adresses courtes et des adresses de groupe, des valeurs d'éclairage de ballasts électroniques individuels DALI peuvent être regroupées dans des scènes puis activées via l'adressage de scènes.

Une description complète du système DALI figure dans le manuel DALI à l'adresse suivante :

https://www.digitalilluminationinterface.org

2.2 Caracteristiques des produits

La passerelle DALI P64 KNX est un contrôle d'application multi-maîtres pour la commande de ballasts électroniques à interface DALI via le bus d'installation KNX. Des ballasts sont ainsi pris en charge selon la norme EN 62386-102 ed1 (DALI1) ainsi que des apparciels selon EN 62386-102 ed2 (DALI-2) et des détecteurs de mouvement et capteurs de lumière DALI-2 selon EN 62386-303 et EN 62386-304.

L'appareil convertit des ordres de variation/de commutation d'éclairage provenant du système KNX raccordé en télégrammes DALI, ou bien des informations d'etat et d'évenement du bus DALI en télégrammes KNX.

La passerelle DALI P64 KNX dispose d'une sortie DALI qui permet le pilotation de plus de 64 ballasts électroniques. En plus, au maximum 8 détecteurs de mouvement ou capteurs de

lumière DALI-2 peuvent être raccordés. Une fonction à plusieurs maitres selon la norme EN 62386-103 ed2 est admissible.

La tension nécessaire pour les détecteurs de mouvement et ballasts électroniques raccordés est directement alimentée depuis l'appareil. Des alimentations en tension DALI supplémentaires ne sont pas nécessaires. En cas d'utilisation de capteurs qui sont alimentés par le bus DALI, il faut veiller à ce que le courant absorbe de tous les abonnés de DALI raccordés ne dépasse pas la valeur garantie.

L'appareil se trouve dans un boitier sur rail DIN (largeur 4 unites) pour une pose immediate dans un distributeur electrique. Le bus est raccordé via un bornier pour bus. Les cables reseau et DALI sont raccordés à l'appareil via des borniers à visser. Ethernet est connecté via une prise RJ45.

Par passerelle, les ballasts électroniques peuvent être pilotés dans 16 groupes. En plus du pilotage en groupe, un pilotage individuel des 64 ballasts électroniques maximum est possible avec la passerelle DALI P64 KNX.

Outre le pilotage de tous les équipements standard, la passerelle DALI P64 KNX permet également le fonctionnement de lampes de secours à batterie individuelle (EN 62386-202). Les systèmes de lampes de secours avec batterie centrale sont également pris en charge.

Au maximum 8 détecteurs de mouvement avec capteurs de lumière peuvent être également pilotés.

En plus de la simple fonction de passerelle, les passerelles DALI sont dotées de nombreuses fonctions supplémentaires :

• Adressage de 16 groupes DALI et/ou adressage individuel de jusqu'à 64 ballasts Electroniques individuels
• Concept de mise en service DALI flexible : directement sur l'appareil, via un serveur Web intégré ou dans l'ETS 5 (DCA)
  Commande de couleur de lumiere à l'aide de ballasts Device Type 8 (DT-8) et pilotage via des objets de communication
  Commande de couleur de lumière en fonction du sous-type de ballast :

o Température de couleur (DT-8 sous-type Tc)
Couleur XY (DT-8 sous-type XY)
RGB (DT-8 sous-type RGBWAF)
HSV (DT-8 sous-type RGBWAF)
RGBW (DT-8 sous-type RGBWAF)

• Réglage automatique et programme de la valeur d'éclairage, de la couleur de la lumière et de la température de couleur (également pour les applications d'éclairage Human Centric Lighting) pour les groupes et/ou ballastslectronique individuels

• Modification automatique de la température de couleur en fonction de la valeur d'éclairage (dimm to cold)

• Pilotage de la température de couleur via un objet de communication pour DT6, blanc chaud et blanc froid

• Objets de diffusion pour la commande simultanée de tous les ballasts électroniques connectés (également possible pour des valeurs de couleur)
• Differents modes de fonctionnement pour les groupes comme le mode continu, mode nuit, mode cage d'escalier
• Compteur d'heures de fonctionnement intégré pour chaque groupe et/ou ballast électronique individuel avec alarmé lorsque la durée de vie est atteinte
• Détction de défauts individuelle avec des objets pour chaque lampe/ballastélectronique
• Evaluation complexe des defaults au niveau des groupes/appareils avec nombre de defaults et calcul du taux de defaillance
  Surveillance du seuil de defaillance avec valeurs seuils régables individuellement
• Module de scènes pour 16 scènes maximes pouvant être affectées au besoin aux scènes KNX 1 - 64
• Programmation étendue de scènes, possibilité de variation de scènes incluse
• Réglage de la couleur dans les lampes DT-8 via des scènes pour des groupes et/ou des ballasts électroniques individuels
• Module d'effet pour commandes séquentielles et effets de lumière, y compris réglage de la couleur dans des lampes DT-8
  Mode de fonctionnement test pour les systèmes avec lampes de secours alimentéees par une batterie centrale
  Support de lampes de secours à batterie individuelle DT-1
• Prise en charge des procédures de test pour les lampes de secours avec tampon de l'heure et de la date
• « Fonction de remplacement rapide » pour un remplacement aisé de différents ballasts électroniques défectueux
• Une « fonction d'économie d'énergie » permet de couper l'alimentation en tension du ballast électronique (lorsque la lumière est étente, grâce à des actionneurs de commutation supplémentaires)
• Serveur Web intégré avec de nombreuses options pour la mise en service et la maintenance
  « Visualisation » intégrée via le serveur Web pour une commande et un affichage directe
• Récapitation des défauts pour tous les apparciels dans l'ensemble du système
  Commande manuelle de télégrammes de groupes et de diffusion par le biais de touches de commande et de l'écran de l'appareil

Signalement d'etats de défaut et diagnostic d'etat via des LED et l'écran de l'appareil

Fonctionnalités additionnelles à partir de la version 2.1

• Demarrage de scènes et d'effets depuis le module de commande horaire
• Nouvelle installation et réinstallation directement dans un groupe souhaïé ou avec adresse courte programme en externe

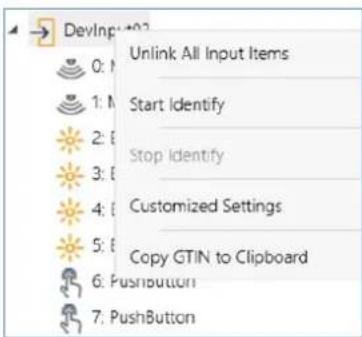

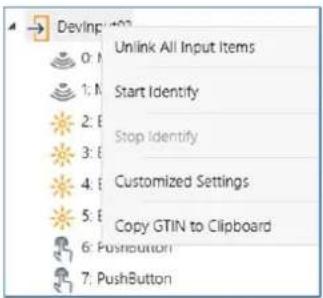

• Lecture du code GTIN de ballasts électroniques et péripériques d'entrée pour une identification facile

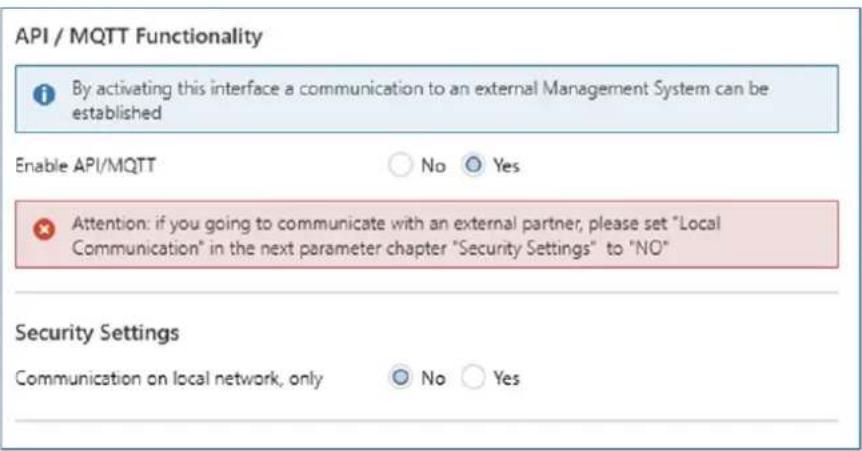

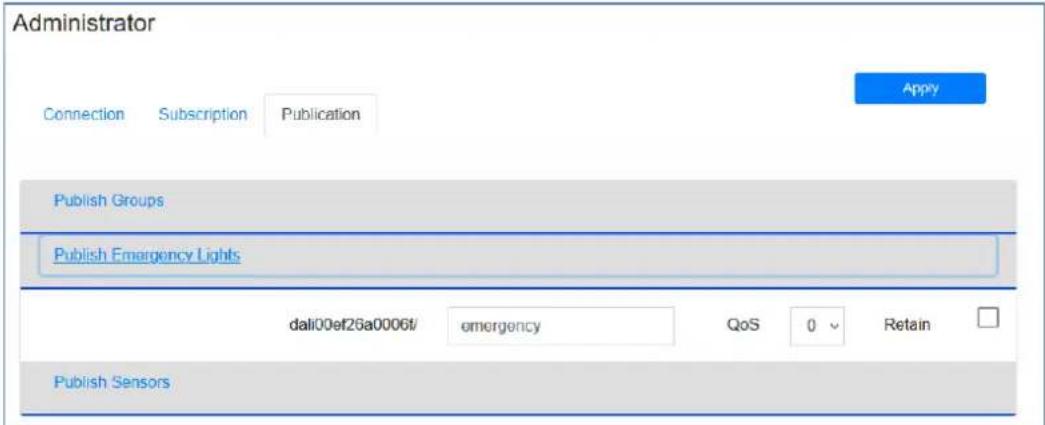

• Nouvelle interface IoT: API/MQTT
• Accès au Web limite à 1 compte utilisateur et 1 compte administrateur
• Fonction demarrage progressif paramétrable
• Un concept élargi de « péripériques d'entrée virtuels » permet la fusion des plusieurs instances
• Fonctionnalité du détector de mouvement étendue avec régulation de la lumière en 2 points

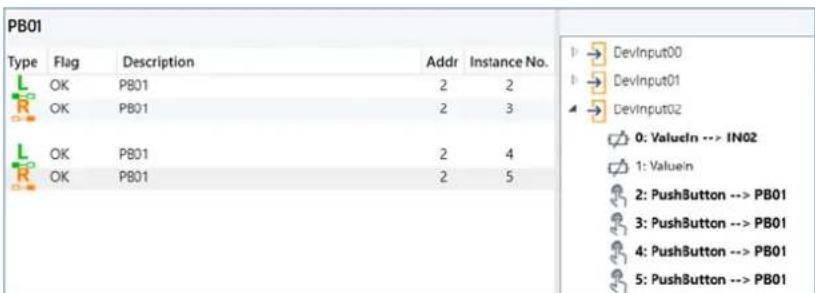

• Les boutons-poussoirs DALI-2 sont supportés comme périphériques d'entrée avec de nombreuses fonctions KNX
• Les périhériques d'entrée DALI-2 de type générique sont supportés pour les capteurs physiques les plus divers.
• Connexion interne de péripériques d'entrée directement avec des groupes DALI
  Support du protocole Energie selon DALI partie 252.
• Régulation à lumière constante
• Calibrage des capteurs de lumière dans DCA
• Extension des fonctions des boutons-poussoirs DALI : variation à une touche

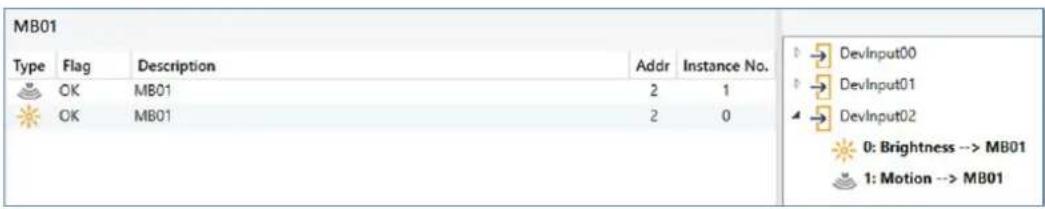

• Possibilité d'ajouter des descriptifs pour les péripériques d'entrée

La surface spécifique pour la configuration du segment DALI comme appli DCA (Device Configuration App) est donc pour l'ETS 5 et ETS 6. Veiller à installer également l'appli ETS respective, pour la base de données produits knxprod. Elle peut etre telécharge dans la boutique KNX (https://my.knx.org/).

2.3 Concept de commande

L'appareil est dote de 3 interfaces de commande :

• Touches et écran sur l'appareil
• ETS + DCA
• Interface Web

Il est recommandé de seLECTIONner « un » concept de commande pour la mise en service et la configuration ultérieure.

i Les concepts de commande ne peuvent pas etre utilisés paralllement/en meme temps.

Toute modification dans l'ETS ou DCA ne sera visible qu'après une nouvelle ouverture du site Web (nouvelle ouverture de session). La page Web déjà ouverte ne peut pas actualiser ces modifications en ligne.

Il faut également tenir compte du fait que des modifications effectuees avec le site Web ne seront visibles dans I'ETS qu'aupres une synchronisation dans DCA, voir le chapitre Synchronisation entre les sites Web et DCA 10.5 Synchronisation entre les sites Web et DCA

Étant donné qu'un téléchargement de l'ETS avec la configuration respective des paramétres et l'afliction des groupes est nécessaire, les étapes suivantes sont reconnandes :

Paramétrage et affectation des groupes avec l'ETS
- Mise en service des ballasts et affectation aux groupes avec DCA

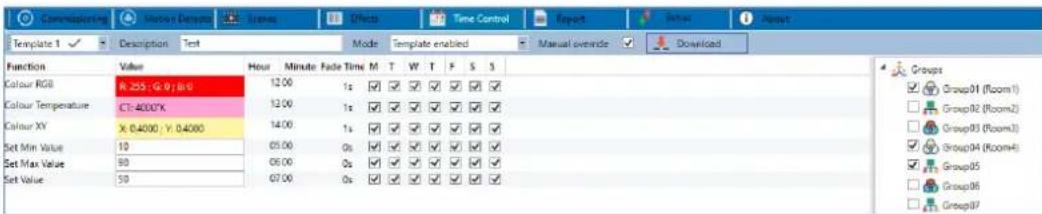

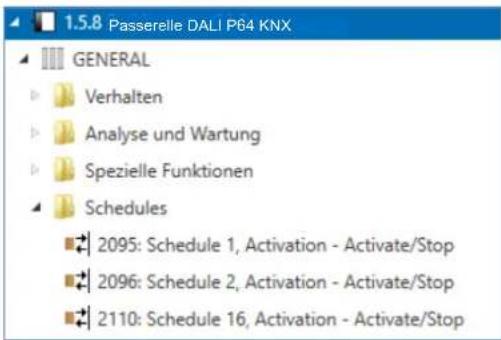

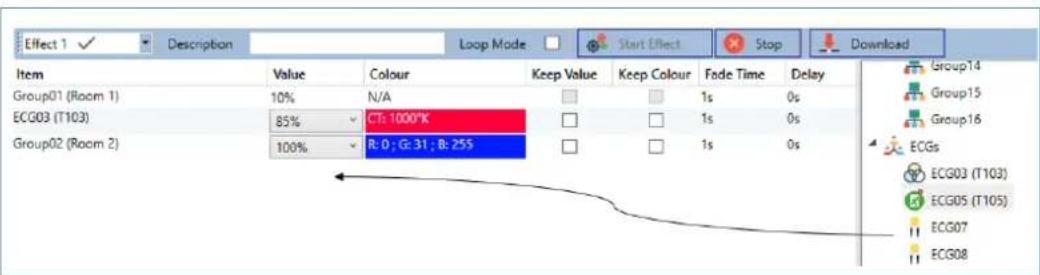

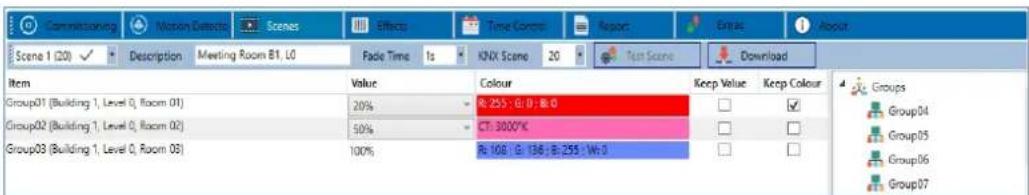

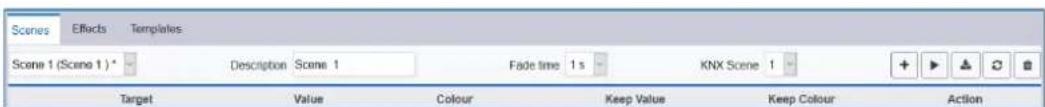

- Configuration des scènes, effets et ordres de programmes horaires avec DCA ou interface Web
- État et diagnostic des défauts avec DCA ou interface Web.

2.4 Livraison et mise en service

Contenu de la livraison de la passerelle DALI P64 KNX :

• Passerelle DALI P64 KNX avec logiciel préinstallé
• Notice d'utilisation et de montage
  1 gaine thermoretractable 1,2 × 2 cm pour l'isoation supplémentaire du cable de bus

La face inférieure du boîtier REG compte de gauche à droite :

Borne de bus KNX
- Prise RJ45 pour Ethernet
- Prise 230 V CA

La face supérieure du boitier REG compte :

• Prise DALI

Le réglage d'usine de la passerelle DALI P64 KNX

• Affection de l'adresse IP : DHCP
  Adresse physique:15.15.255

Pour la première mise en service, un projet KNX qui a été établi avec le logiciel de programmation ETS doit être disponible.

LEDerreur

La LED erreur indique les defaults suivants :

• Connexion KNX interrompue
• Défaut DALI
• Défaut interne

3 KNX Secure

KNX Secure a ete ajoute au standard KNX pour I'envoi d'informations cryptees dans le KNX. Ainsi, le telechargement de l'ETS ainsi que la communication via des objets peuvent etre cryptes en toute sécurité.

Des conditions spécifiques à l'utilisation d'appareils sécurisés dans l'ETS doivent être respectées. S'informer sur les pages Internet du site Web de KNXtraitant ce sujet (https://www.knx.org).

La passerelle DALI P64 KNX est équipée d'un stack KNX Secure.

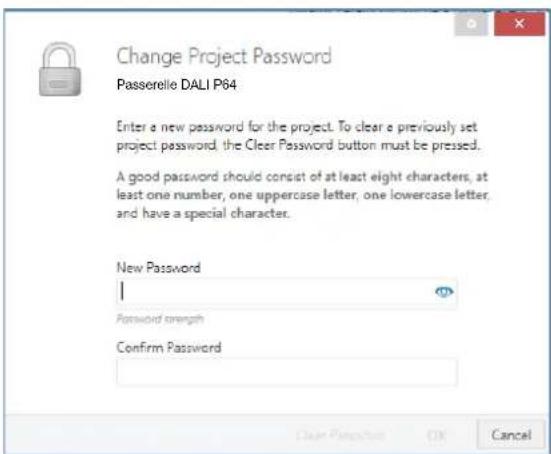

Pour qu'un apparéil puisse être utilisé « en toute sécurité», le projet ETS doit être au préalable protégé par un mot de passer.

Des apparêils « sécurisés » peuvent uniquement être mis en service avec une interface qui prend en charge des télégrammes assez longs (extended frames).

3.1 Utilisation sûre

Dans l'ETS, l'utilisation sure est représentée dans les propriétés comme suit :

Ensuite, le certificat de l'appareil doit être enregistré pour chaque apparéil « sécurisé ». Pour cela, il est possible d'utiliser laamera comme lecteur de code QR ou de saisir le code manuellement :

Le certificat comprend le numero de série et une clé FDSK (cle de configuration préreglee en usine) initiale. Ce code sert uniquement à la première mise en service avec l'ETS. Lors du premier téléchargement, cette cle sera remplaçaee par l'ETS. Cela permet d'eviter que des personnes non autorisées aient acces à l'installation en ayant connaissance de la clé initiale. Cette clé initiale est imprimée sur l'etiquette de l'appareil, également sous forme de code QR.

1 De plus, une étiquette « décollable » que l'utilisateur peut conserver dans ses documents est fournie.

L'appareil est prévu pour l'utilisation de 1000 adresses de groupe maximum en communication sure. Au maximum 100 partenaires de communication peuvent communiquer via une communication de groupe sécurisée avec la passerelle DALI P64 KNX sont possibles.

3.2 Utilisation non sure

La passerelle DALI P64 KNX peut toutefois etre configurée avec la sécurité desactivée dans I'ETS. Dans ce cas, la communication de groupe peut etelement etre effectue avec d'autres apparciels. Aucun telchargement de I'ETS crypte n'a lieu.

3.3 Réinitialisation du maître

Pour pouvoir rétabir l'appareil à l'état de fabrication et ainsi pouvoir également reactiver la clé initiale, il faut effectuer une réinitialisation du maître.

Pour cela, les opérations suivantes doivent être effectuees :

1. Retirer le connecteur KNX.
2. Appuyer sur la touche de programmation KNX et la maintainir enfoncé.
3. Rebrancher le connecteur KNX.
4. Maintenir la touche de programmation KNX enfoncée pendant encore env. 7 secondes.

Suite à ces opérations, l'appareil se trouve de nouveau à l'état de livreaison.

4 Commande couleur

La passerelle DALI P64 KNX prend également en charge des ballasts pour une commande des couleurs (type d'appareil/Device Type 8 conformément à la norme EN 62386-209). De tels appareils permettent une commande des couleurs à plusieurs canaux (RGB) et par conséquent la combinaison avec une couleur fluorescente ou un réglage de la température de couleur via DALI.

4.1 Propriétés du type d'appareil DALI 8

Des ballasts pour la commande des couleurs (DT-8) sont disponibles dans différentes marques. En général, ces apparciels permettent de piloter directement des modules avec des LED de différentes couleurs. Des modules avec des LED dans les couleurs rouge, vert, bleu (RGB) ainsi que des modules avec deux blancs différents (tunable white) sont les plus courants.

Des ballasts DT-8 pour le sous-type PrimaryN ne sont pas pris en charge par la passerelle DALI.

Sur le marché, on trouve également quelques modules à LED qui ont intégré un autre canal blanc, en plus des couleurs RGB (RGBW). Il est bien entendu possible de piloter chaque canal de couleur séparément via un apparéil de commande DALI sépare pour LED (Device Type-6). L'inconvénient dans ce cas est que chacun de ces apparéils de commande reçoit une adresse courte DALI sépare. Par conséquent, pour la commande d'un module, deux (tunable white), trois (RGB) ou même quatre adresses courtes sont nécessaires. Avec un nombre maximal de 64 adresses courtes par segment DALI, le nombre de lampes possibles est donc nettement réduit. Avec des apparéils DT-8, seule une adresse courte pour tous les canaux de couleur est requise pour pouvoir piloter la totalité des 64 lampes.

Les normes DALI EN 62386-209 définissant différents processus du pilotage de la couleur d'appareils DT-8. En général, un apparéil déterminé assiste uniquement un des types de commande possibles.

lci, tener compte impératifement des specifications du fabricant des lampes ou équipements.

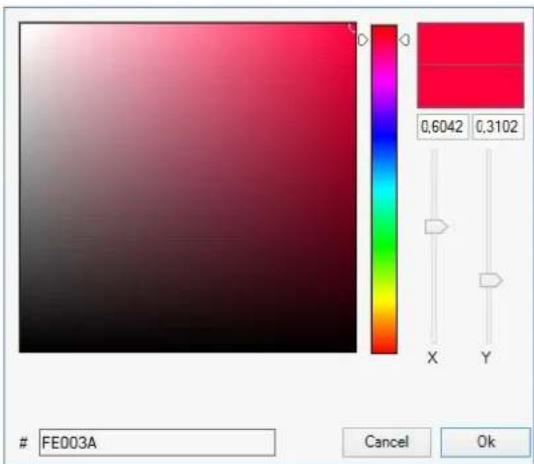

4.2 Représentation des couleurs avec des coordonnées XY

La représentation d'une couleur avec deux coordonnées normées dans un espace de couleurs est un procédé courant. À l'aide des coordonnées XY, chaque point dans l'espace est accessible et ainsi, chaque couleur peut être définie. Le diagramme à la base du standard DALI est le diagramme de chromaticité avec espace de couleurs selon CIE 1931.

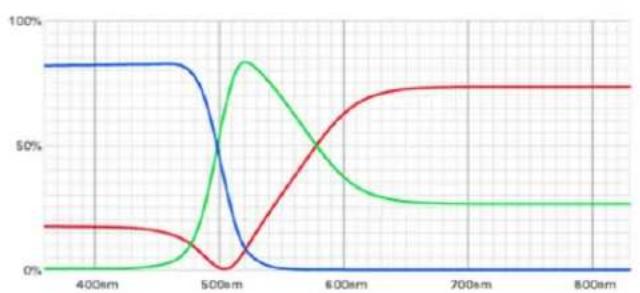

Illustration: presse de l'université de Cambridge, source Wikipedia

Dans des équipements prénant en charge le procédé des coordonnées XY, la couleur est régée en fonction de deux valeurs, comprises entre 0,0 et 1,0. Bien entendu, toutes les couleurs ne sont pas accessibles dans un module à LED RGB, en raison des propriétés physiques des LED. En pratique, c'est la valeur la plus proche de cette qui est accessible qui est par conséquent régée.

lci, tener également compte des instructions du fabricant des ballasts électroniques/ lampes. Elles indiquent en général les zones XY qui assistent les lampes. Des valeurs XY en dehors de cette zone induisent souvent de fausses valeurs et des couleurs non reproductibles.

4.3 Représentation des couleurs avec la température de couleur

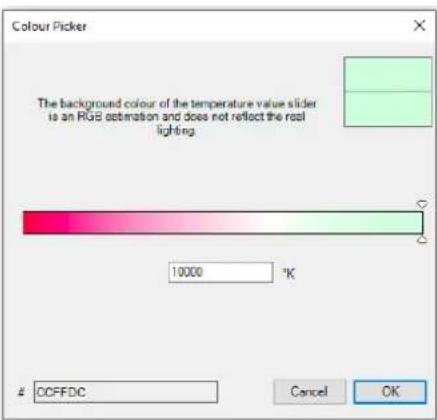

Différents blancs constituent une partie de toutes les couleurs possibles dans l'espace de couleurs représenté ci-dessus. Ils se trouvent sur une ligne à l'intérieur de l'ensemble de l'espace de couleurs. Les points de cette « courbe du corps noir » (BBL) sont normalement spécifiés par l'indication d'une température de couleur en Kelvin. Àsiè, une seule valeur permet d'indiquer précisément la teinte de blanc respective de la lumière entre chaud et froid. Le principe de la température de couleur est par conséquent idéal pour la commande de la lumière blanche (tunable white).

Illustration: Presse de l'université de Cambridge, source Wikipedia

Des équipements DT-8 reglent pour cette application, par la combinaison de LED blanc froid/blanc chaud sur un module à LED, la température de couleur souhaïée - dans ce cas également, bien entendu, dans certaines limites physiques. Les modules à LED actuels ont courament des Températures de couleur entre 2000 et 8000 Kelvin.

4.4 Représentation des couleurs avec 3 ou 4 canaux de couleur (RGBWAF)

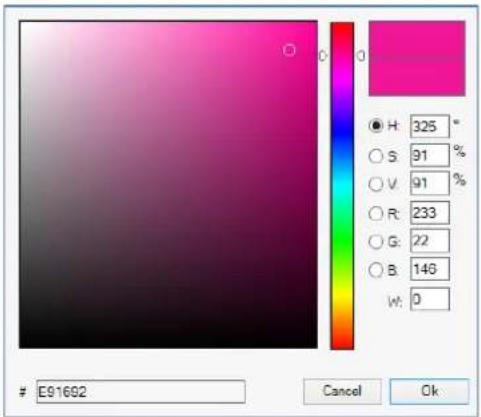

En principe, une couleur est always generated par le melange de differentes couleurs (differents blancs, RGB ou RGBW). Une autre representation possible is obtained by the indication du rapport de melange des differentes couleurs utilisées, par exemple 50 % de rouge, 0 % de vert, 60 % de bleu.

Contrairement aux procedés décrits ci-dessus, les informations sur les couleurs avec l'indication de ces valeurs sont impécises et dépendant beaucoup des propriétés physiques spécifique des LED respectives utilisées pour la génération de la couleur (longueurs d'onde, intense).

Toutefois, l'indication des proportions de couleurs primaires dans un système peut etre prise en compte pour une description relative de la couleur. Dans quelques équipements DT-8, la couleur est reglee de cette maniere par I'indication de 3 (RGB) ou 4 valeurs (RGBW) avec une plaque de valeurs respective allant de 0 a 100%

Conformément au standard DALI EN 62386-209, jusqu'à 6 couleurs (RGBWAF) peuvent être en théorie prises en compte pour le réglage de la couleur.

La passerelle DALI P64 KNX ne prend néanmoins en charge que 4 couleurs au maximum, selon les ballasts électroniques disponibles actuellement sur le marché.

4.5 Représentation des couleurs via 2 LED DT-6

La température de couleur peut être régée via 2 groupes DT-6. Pour cela, des bandes à LED avec une couleur chaude (3000 K) par exemple sont affectées à un groupe maitre et des bandes à LED avec une couleur froide (6000 K) sont affectées à un groupe esclave.

Dans cette configuration, seul le groupe maitre est pilote avec une température de couleur. L'appareil calcule automatiquement le pilotage des LED chaudes et froides pour obtenir la couleur souhaitée.

5 Modes de fonctionnement

Chaque groupe et chaque ballast électronique individuel possède différents modes de fonctionnement qui peuvent être régés individuélément sur la page des paramêtres.

5.1 Mode normal

En mode normal, des groupes et des ballasts électroniques individuels peuvent être commutes et varies sans limite. Le pilotage s'effectue alors pour chaque groupe au moyen de trois objets de communication (commuter, varier, définir une valeur). Pour des ballasts DT-8, de nombreux objets sont également disponibles au niveau du groupe/ballast électronique pour piloter la couleur de la lumière.

Une affectation de groupes ne peut s'effectuer qu'avac au maximum un groupe DALI. Des affectations multigroupes ne sont pas prises en charge par la passerelle DALI P64 KNX au niveau DALI, mais doivent etre effectuees si nécessaire avec I'afctation des objets de communication KNX. Des objets d'etat séparés informant de I'etat de commutation et de la valeur aussi bien au niveau des groupes qu'avac niveau des ballasts électroniques.

5.2 Mode continu

Si un groupe entier doit fonctionner en permanence avec une valeur d'éclairage déterminée (p. ex. couloir ou hall industriel toujours éclairé), il est possible de selectionner le mode continu. Le groupe sera régê automatiquement avec la valeur souhaïée après la programmation ou l'activation de la passerelle, les objets de commutation et de variation restant masqués. L'état de l'éclairage ainsi que des fonctions de maintenances et relatives aux defaults restent également disponibles en mode continu.

Si un apparéil en mode continu n'est pas reglé temporairement sur l'intensité d'éclairage paramétrée en raison d'une commande spécifique (p. ex. post-installation) ou d'un dysfonctionnement (p. ex. le ballast électronique était hors tension pendant le démarrage de la passerelle), cet état sera rectifié automatiquement au plus tard au bout de 60 secondes.

5.3 Mode cage d'escalier

Ce mode de fonctionnement n'est pris en charge qu'au niveau du groupe. En fonctionnement cage d'escalier, la valeur reglee avec un telogramme de valeur ou telogramme de commutation/ variation est commutee sur la valeur de desactivation après une durée programmable. La désactivation peut etre immediate, en deux temps (en une minute) ou bien sous la forme d'une réduction d'intensité (en une minute).

Pendant le fonctionnement cage d'escalier, chaque autre télégramme reçu redémarre la commande progressive. La désactivation est effectue après écoulement de la commande progressive après le dernier télégramme reçu.

Le fonctionnement cage d'escalier peut être annulé au moyen d'un objet de verrouillage/ validation supplémentaire. Si le fonctionnement cage d'escalier est verrouillé par l'objet, le groupe se comporte comme un groupe en mode normal et ne déclenché pas automatiquement la désactivation. Si un objet de verrouillage est reçu pendant le fonctionnement de la commande

progressive de déactivation, il sera arrêté et le groupe reste dans la valeur qui vient d'être réglée. Si l'objet de verrouillage est de nouveau validé, la commande progressive fonctionne de nouveau pendant la totalité de la durée.

5.4 Mode nuit

La fonction du mode nuit correspond très largement au fonctionnement cage d'escalier, avec la différence que la désactivation automatique en mode nuit dépend de l'objet nuit central de la passerelle. Si l'objet nuit n'est pas régle (jour), le groupe se comporte comme en mode normal. Si l'objet est régle (nuit), le groupe se coupe automatiquement après une durée paramétrable ou passes en mode continu.

5.5 Mode anti-panique (cas particulier)

Le mode anti-panique peut etre activie via un objet central pour I'ensemble de la passerelle. Tous les ballasts electroniques et groupes autorisés pour le mode anti-panique commutent, dans le cas de la reception de cet objet, en permanence sur une valeur d'éclairage anti-panique paramétrable et ne peuvent plus etre réglés individuelle. Avres la déactivation du mode anti-panique, les appareils reviennent sur la valeur d'éclairage avant le fonctionnement ou sur la valeur d'activation/de désactivation et peuvent etre de nouveau commandés individuelle.

En mode anti-panique actif, les scènes ainsi que le module de commande horaire sont désactivés.

5.6 Mode test : lampes de secours avec batterie centrale

La passerelle DALI P64 KNX prend en charge des installations pour l'éclairage de secours avec batterie centrale grâce à sa fonction interne. Chaque ballast électronique (exception : le ballast électronique est du type lampe de secours à batterie individuelle) peut être marqué comme un apparéil d'éclairage de secours à cette fin (meme s'il est affecté à un groupe) lors du paramétrage, et une durée d'essay individuelle de 15 minutes à 4 heures peut être définie. Si la passerelle recooit l'objet de test de l'éclairage de secours central, les lampes correspondantes sont régles sur une valeur au besoin également pour la durée définie et ne peuvent plus être allumées/variées via les objets associés. Le temps de décharge ou la capacité de la batterie centrale peuvent ainsi être testés dans des conditions définies.

Pour que des ballasts électroniques individuels au sein d'un groupe ne soient plus commutes par des scènes ou des télégrammes de groupe, l'appartenance au groupe est annulée pendant la durée du mode test. Une fois le test terminé, les groupes et les scènes sont reprogrammés automatiquement dans les ballasts électroniques. En cas de panne de tension de la passerellependant l'opération de test, les appareils non programmes sont reprises et programmes automatiquement lorsque la tension est rétablie. L'opération de test n'est pas poursuivie après le rétablissement de la tension, mais peut seulement être redémarrée.

Une fois le mode test terminé normalement, les apparciels recommutent sur la valeur d'éclairage avant le fonctionnement ou sur la valeur d'activation/de désactivation et peuvent être de nouveau commandés individuellement.

5.7 Hierarchie des modes de fonctionnement

Les différents modes de fonctionnement décrits ci-dessus ont parfoids une fonction maitre pour le fonctionnement de l'ensemble du système. C'est la raison pour laquelle une priorisation ou une hierarchie des modes de fonctionnement est nécessaire.

Le mode de fonctionnement Test de la batterie centrale a la plus haute priorite devant le mode anti-panique. Les modes de fonctionnement Mode continu, Mode normal ou Nuit et Mode cage d'escalier sont de priorite égale et au même niveau hierarchique.

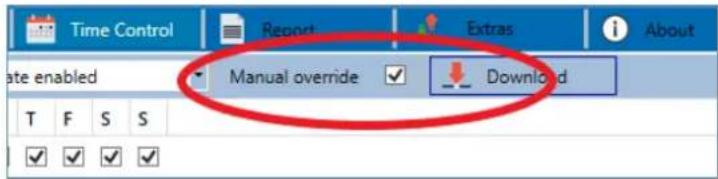

La commande manuelle est toujours activée à l'état de livreaison et toujours possible en tant que fonction de maintenance. Elle peut être toute fois désactivée par un paramètre ETS, ouverrouillée, voir le chapitre 21.1.4 Page de paramètres - fonctions spéciales.

6 Régulation de la lumière

La passerelle DALI P64 KNX permet, à partir de la version 2.1, de réaliser directement une régulation de la lumière avec les capteurs de lumière DALI-2 raccordés (détecteurs de mouvement avec capteurs deelight) via une valeur limite (regulation de la luziere en 2 points) ou une regulation a lumiere constante. La regulation veille a ce que la luziere soit allumee ou regulée lorsque la valeur d'éclairage mesurée par le capteur est inférieure a une valeur de consigne minimale reglee. Un objet de communication correspondant comme valeur a 1 bit (uniquement regulation de la luziere en 2 points) ou bien comme valeur a 1 octet (regulation a lumiere constante) est disponible pour la sortie.

La régulation peut également agir directement en interne sur les 16 groupes DALI du périphérique. Une connexion de l'objet de communication n'est pas nécessaire, ce qui contribue à une réduction considérable de la charge du bus par rapport à une régulation à lumière constante avec un capteur KNX. Les paramètres ETS permettent de selectionner et de régler des groupes principaux ainsi que, le cas échéant, 2 groupes auxiliaires maximum, et de pondérer les groupes auxiliaires.

Si le pilotage direct de groupes DALI internes est utilisé par la régulation de la lumière, il est possible, avec un paramètre, de régler si une modification de la valeur d'éclairage du groupe (groupe principal et groupe auxiliaire) par une commande, hors de la régulation de la lumière, c'est-à-dire

Groupe Marche/Arret, varier, définir une valeur via un objet de communication
Groupe Partie d'une scene et activation de scene
Groupe en mode test ou mode antipanique
Diffusion, commuter, définir une valeur

implique la désactivation de la régulation ou l'arrêt du mode automatique.

Dans un tel cas, la régulation doit de nouveau avant tout être rétable en mode automatique via l'objet de communication Disable/Automatique. En plus de l'activation de la régulation via l'objet, il est également possible d'activer automatiquement la régulation suite à une durée programmable (mode fallback). Le statut de la régulation (actif/pas actif) est indiqué par l'objet de statut disponible.

Attention : des modes de fonctionnement à haute priorisation (voir chapitre 5.7 Hierarchie des modes de fonctionnement du groupe respectif, c'est-à-dire

Mode secours/anti-panique
Mode test batterie centrale
Mode continu

ainsi qu'un blocage via l'objet de verrouillage du groupe empêchent, en général, que la régulation modifie le groupe, même si le paramètre mentionné ci-dessus n'est pas activé.

La régulation de la lumière peut également être activée en fonction d'une détction de présence par un détector de mouvement DALI-2 connecté. Dans ce cas, la lumière n'est allumée que si la valeur de consigne n'est pas atteinte et si le détector a signalé une « présence ». Si le capteur signale « Vacance → Plusaucun mouvement n'est détected »,la lumière s'eteint et la régulation est stoppée.En mode semi-automatique (reglable via des paramétres),la régulation n'est démarrée qu'en cas de déclenchement externe via I'objet de semi-automatique,en plus de la détction de présence..

6.1 Régulation de la lumière via une valeur limite

Le comportement d'extinction de la lumière d'un régulateur de lumière avec détction de présence peut également être réglé par un paramètre. Soit le régulateur estinct toujours la lumière lorsque la lumière ambiente est suffisante (> valeur de consigne), soit le régulateur n'estinct que lorsque l'état « Vacance » est atteint (c'est-à-dire que l'extinction est indépendante de la valeur d'éclairage).

En principe, dans le premier cas d'une régulation de la lumière en 2 points, il faut tener compte du fait que la lumière allumée par la régulation nécessite un décalage de la valeur seuil. Si, par exemple, la lumière artificielle est activée lorsque la valeur seuil de la lumière du jour de 200 lux n'est pas atteinte, la valeur seuil est à nouveau dépassée en raison de la part de lumière artificielle. Afin que le régulateur n'éteigne pas de nouveau immediatement, il doit prendre en compte la part de lumière artificielle allumée et la valeur seuil doit être augmente en conséquence. À cette fin, la valeur d'éclairage est mesure avant et après l'allumage et la différence par rapport à la valeur seuil est ajustée. La lumière est de nouveau éteinte, uniquement si la valeur corrigée en conséquence a été dépassée.

Étant donné que, selon le ballast et le type de lampe utilisé, quelques secondes s'écoulent jusqu'à ce que la nouvelle valeur d'éclairage atteigne la valeur finale, la temporisation peut être réglée via des paramètres jusqu'à la deuxieme mesure après l'allumage de la lumière.

Important : une temporisation de 15 secondes maximum (6 secondes régles par défaut) peut être sélectionnée ici. Si le groupe est paramétré de telle sorte que la valeur finale ne soit pas atteinte pendant cette durée (p. ex. lié à variation à l'allumage > 15 secondes), la régulation ne peut pas fonctionner, car aucune part de lumière artificielle correcte n'est prise en compte. Si une régulation désactivée avec lumière artificielle déjà allumée (p. ex. après désactivation via enclopenchement manuel du groupe) est réinitialisée en mode automatique via l'objet de communication Disable/Automatique, il n'y a aucune adaptation de la valeur seuil. Dans ce cas, seule la valeur seuil réglee (paramètre, le cas échéant modifié via la valeur d'objet) compte pour la régulation en 2 points.

Avec une luminosité ajustate, il est ainsi possible que, suite à l'activation, la lumière régée manuellement s'éteigne, car la part de lumière artificielle se trouve déjà au-dessus du seuil de luzière. Si, après l'extinction, le taux de luzière du jour est toutefois en dessous du seuil, le régulateur rallumera la luzière. Àpres l'allumage, la part de luzière artificielle sera prise en compte et la luzière reste allumée en raison du décalage de la valeur seuil.

Si le comportement d'extinction de la lumière avec un régulateur de lumière à détction de présence est réglé sur « L'extinction est indépendante de la valeur d'éclairage», cet effet de « l'extinction rapide » peut ne pas se produit, car l'extinction n'est pas due à la valeur d'éclairage, mais uniquement à l'état « Vacance ».

6.2 Régulation à lumière constante

Avec la passerelle DALI P64 KNX, il est également possible de réaliser une régulation à lumière constante directement via les capteurs DALI-2 raccordés. Avec une régulation à lumière constante, la valeur d'éclairage mesure par le capteur est comparée à la valeur de consigne souhaitée et le niveau d'éclairage est paramétré automatiquement sur la valeur de consigne. L'intensité d'éclairage de la part de lumière artificielle régèle par la passerelle DALI sera ajustée en fonction de l'incidence de la lumière du jour (par les fenêtres ou impostes vitrées) à la valeur optimale.

Comme pour la régulation en 2 points, le régulateur peut être activé directement en fonction d'une détction de présence par un détector de mouvement DALI-2 connecté. La régulation sera activée uniquement si le capteur a détecté un mouvement et s'il a signé une « présence ». Si plus aucun mouvement n'est détected (« vacance »), la lumière et la régulation seront éteintes. De même que pour le régulateur en 2 points, un mode semi-automatique est également possible.

Avec le concept de régulation réalisé dans la passerelle DALI P64 KNX, la valeur de variation est augmente ou diminuée progressivement jusqu'à ce que la valeur réelle mesurée atteigne la valeur de consigne. Afin d'eviter une modification trop fréquence, une hysteresis symétrique à la valeur de consigne peut être paramétrée. Si un niveau d'éclairage est atteint dans la plage de l'hysteresis, il n'y a pas d'autre adaptation d'éclairage.

L'increment maximal utilisé pour le rapprochement ainsi que l'intervalle entre les envois d'une nouvelle valeur de sortie peuvent être régles via des paramétres. De même, la valeur de démarrage qui est d'abord régée lors de l'activation de la régulation peut être paramétrée. Au lieu d'une valeur de démarrage fixe, le périhérique peut aussi calculer automatiquement la valeur d'allumage. Dans ce cas, l'appareil tient compte lors de l'allumage de la lumière du jour mesurée et allume en plus autant de lumière comme lumière de démarrage que nécessaire. Important : le calcul automatique de la valeur de démarrage n'est possible que si le périhérique a été calibré au préalable (voir chapitre 6.4 Calibrage de la régulation à lumière constante). Sans calibrage et tant qu'aucune donnée de calibrage plausible n'est disponible, la valeur de démarrage régée dans l'ETS sera toujours utilisée au démarrage de la régulation.

6.3 Diagnostic de la régulation de la lumière

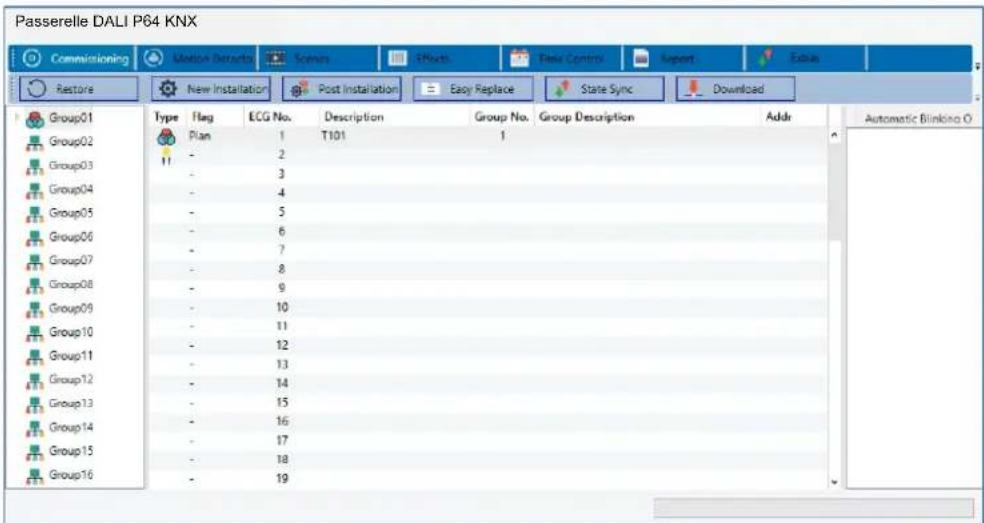

Pour surveiller l'etat actuel de la commande d'éclairage, il est possible d'ourir une fenêtre de diagnostic avec des informations détaillées dans DCA. Pour cette opération, il faut au préalable actualiser les données de diagnostic avec la touche « „State Sync »

State Sync

Dans l'arborescence gauche, faire un click droit sur un des 8 détecteurs de mouvement pour ouvrir la fenêtre de diagnostic. Pour cela, ce détecteur de mouvement doit avoir eté activé pour la commande d'éclairage dans les paramétres ETS.

Cette fenêtre de diagnostic affiche toutes les données nécessaires pour la régulation de la lumière :

Type :	Le type de régulation de la lumière s'affiche ici, normalement « mouvement + luminosité »
Statut du régulateur :Écrasement manuelObjet de verrouillageSemi-automatiqueLuminosité suffisante	Le statut du régulateur est indiqué ici :
Flags de mouvement	Au maximum 7 instances peuvent être reliées au détecteur de mouvement.L'instance qui avait détecté un mouvement s'affiche ici.
Flags de luminosité	Au maximum 7 instances peuvent être reliées au détecteur de luminosité. Les instances qui ont détecté une valeur de luminosité s'affichent ici.
Mouvement Marche /Arrêt	Indique la détction d'un mouvement
Éclairage allumé/étéint
Lumière constante	Statut de la régulation à lumière constante
Valeur de la lumière constante	Indique le statut actuel de la sortie du régulateur
Valeur d'éclairage	Indique la valeur d'éclairage actuellément corrigée
Valeur de consigne	Indique la valeur de consigne régée
Déclencheur externe	Statut du déclencheur externe

En outre, des informations sur toutes les instances reliées au détector de mouvement/de luminosité dans l'ETS sont mises à disposition dans la fenêtre de diagnostic.

Les valeurs ne sont pas actualisées automatiquement. Il faut « Actualiser » manuellement pour que les valeurs/le statut se mettent à jour.

6.4 Calibrage de la régulation à lumière constante

Les valeurs d'éclairage mesurées par les capteurs DALI-2 raccordés ne correspondant pas en général à l'intensité d'éclairage réelle au poste de travail. Le point de mesure des capteurs se trouve au plafond et, par conséquent, l'intensité d'éclairage est mesure au plafond et non au poste de travail. En outre, les propriétés spécifiques de la piece (meubles, sols, murs, etc. comme facteurs de réflexion) influent considérablement sur la mesure de luminosité.

Pour un fonctionnement correct de la régulation, un calibrage manuel des valeurs de capteur est donc en général impératif. La luminosité réelle au poste de travail est ainsi mesurée avec un luxembre et les valeurs mesurées par le capteur DALI-2 sont comparées à l'aide des valeurs de mesure.

La passerelle DALI P64 KNX offre une méthode conviviale pour le calibrage des valeurs d'éclairage directement dans DCA.

Si les conditions suivantes sont remplies :

La régulation à lumière constante a été activée dans les paramètres ETS pour ce détecteur ETS
Le calibrage via DCA a ete activé dans les paramètres ETS dans l'onglet Luminosité

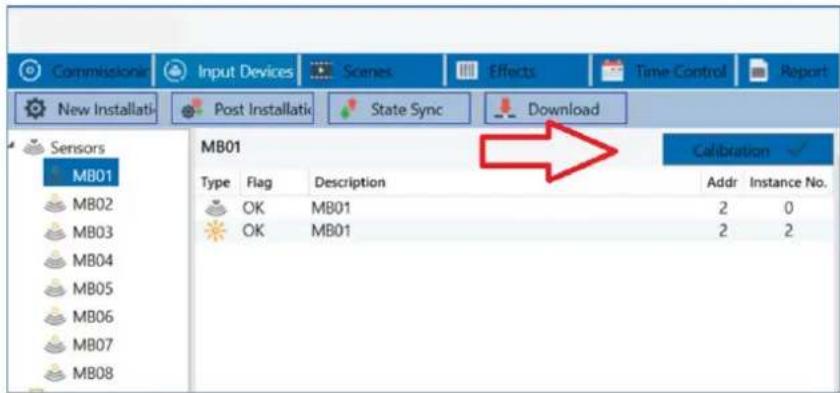

il est possible d'activer le processus de calibrage dans DCA via le bouton correspondant.

Suite à un clic sur la touche de calibrage, une fenêtre s'ouvre :

Pour réussir un calibrage, il faut le déroulement d'une-scène dans l'obscurité, si possible absolument sans lumière du jour.

Le calibrage s'effectue en 4 étapes :

1.) Dans un premier temps, la lumière artificielle est allumée à une valeur maximale comprise entre 70 et 100% . Une pression de la touche « SET » a pour effet d'allumer l'éclairage de tous les groupes concernés selon la configuration ETS et les groupes affectés.
2.) Ensuite, la valeur mesure par le luxembre est saisie et la touche « ENREGISTRER» est pressée. La première base est ainsi sauvégardée.
3.) Pour la deuxième base, une valeur minimale est comprise entre 10 et 30% .
4.) La valeur de l'appareil de mesure est relevant ici aussi, saisie puis sauvégardée avec la tourche « ENREGISTRER »

Le calibrage est ainsi terminé et, avec ces deux bases, une approximation linéaire est calculée.

La valeur mesurée dans le détecteur de luminosité est désormais rectifiée via cette fonction de calibrage.

Au cas où le calibrage n'aurait pas pu etre effectue, le message d'erreur suivant s'affiche et I'opération doit etre recommencée.

Au cas où le calibrage n'aurait pas pu etre effectue, la correction de la luminosite est remise a zero et une affctation 1:1 est activee dans la passerelle. Cela signifie que la valeur mesurée au plafond par le capteur est utilisee pour le calcul de la regulation.

7 Fonctions d'analyse et de maintenance

7.1 Protocole Énergie selon DALI partie 252

La passerelle DALI P64 KNX supporte des ballasts électroniques du type de périhérique 51 pour relever des valeurs énergétiques ou de puissance directement sur les ballasts électroniques etmettre à disposition les informations sur le KNX.

La norme definit un temps de cycle minimum de 30 secondes pour relever les données énergétiques. En cas de changement de statut, la consommation correcte doit par conséquent être disponible au plus tard une fois cette durée écoulée. Cette durée peut varier en fonction du fabricant des ballasts électroniques et être adaptée via un paramètre ETS.

La passerelle DALI P64 KNX calcule en outre automatique les consommations par groupe et par apparéil.

7.2 Enregistrement des heures de fonctionnement

La passerelle DALI P64 KNX permet la saisie individuelle des heures de fonctionnement (durée d'allumage) pour chaque groupe et pour chaque ballast électronique individuel. La saisie en interne est à la seconde pres. Cette valeur est visible de l'extérieur via des objets de communication (DPT 13.100).

La saisie de la durée d'allumage est independante de la valeur de variation, cela signifie que chaque valeur d'éclairage >0% contribue à l'augmentation des heures de fonctionnement d'un groupe. Le compteur d'heures de fonctionnement peut être remis à zéro (lors d'un changement de lampe électric). La valeur 1 est alors inscrite sur l'objet de communication « Remettre à zéro les heures de fonctionnement »

Une valeur maximale, à laquelle un objet d'alarme est activé sur le bus KNX, peut être régée individuellement (longévité) pour chaque compteur d'heures de fonctionnement. Cette information peut être utilisé pour une maintenance préventive.

Les heures de fonctionnement sont envoyées en secondes conformément au standard KNX. Une conversion eventuelle nécessaire doit être effectue dans le système d'affichage ou de traitement.

7.3 Detection de defaults au niveau des ballasts électroniques

Un avantage crucial de la technologie DALI est la détction individuelle de lampes ou de ballasts électroniques défectueux. La passerelle DALI P64 KNX prend en charge cette fonction.

Pour l'analyse des defaults, la passerelle DALI interroge de manière cyclique tous les ballasts électroniques raccordés afin de déceler d'eventuels définuts de lampes et de ballasts. Le temps de cycle peut être réglé pour cette interrogation. Avec un temps de cycle de 1 seconde (réglage par défaut) et 64 ballasts raccordés, un cycle d'interrogation complet de tous les ballasts électroniques pour déceler d'eventuels définuts de ballasts et de lampes dure 128 secondes (1 seconde par ballast et type de défaut). Par conséquent, env. 2 minutes peuvent s'écouler jusqu'à ce que des defaults survenus soient détectés. Via un objet de communication disponible pour chaque ballast électronique respectif, l'information relative au défaut peut être signalée sur le bus KNX (objet à 1 octet ou 1 bit). Cette information sur le défaut peut également être appelée dans l'appli DCA de l'ETS.

En outre, I'etat de defaut de tous les ballasts electroniques est clairement affiche lorsqu'il est appelé sur la page Web de la passerelle.

Avec le réglage des paramètres « Temps de cycle pour interrogation de défauts » = « Aucune interrogation », l'interrogation des défauts est entièrement désactivée. Des messages d'erreur de ballasts électroniques et de convertisseurs ainsi que des défauts de lampe ne sont alors plus détectés. Ce réglage ne doit être utilisé qu'à des fins de maintenance si la charge du bus DALI doit être fortement réduite.

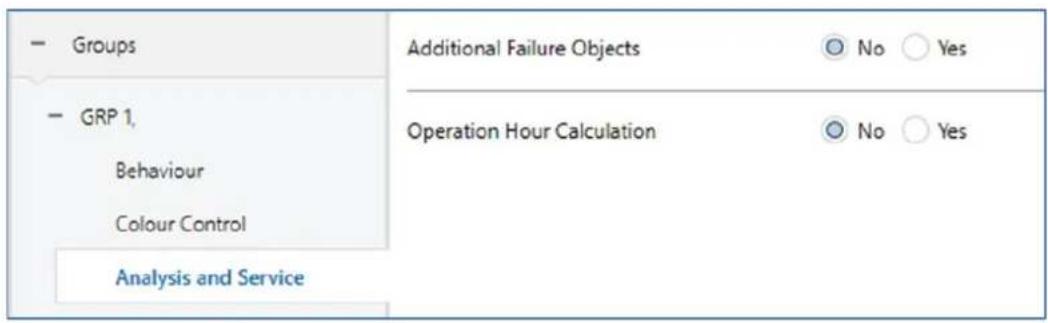

7.4 Analyse de defaults au niveau des groupes

Si des ballasts électroniques et/ou des convertisseurs sont regroupés, de nombreuses données de defaults relatives aux groupes sont également disponibles, en plus de chaque défaut par ballast toujours disponible. À cet effet, divers objets de communication sont disponibles pour chaque groupe. En plus d'informations d'ordre général (existence d'un défaut au sein du groupe et type de ce défaut), le nombre total d'appareils défectueux au sein du groupe ou bien un taux de défaillance du groupe peut également être disponible via un objet de communication. Un objet d'alarme qui est envoyé en cas de dépassement d'un certain taux de défaillance ainsi qu'un objet complexe avec des informations en bref viennent compléter les nombreuses possibités d'analyse.

Une description précise des objets de communication relatifs aux groupes figure au chapitre 19.3 Objets des groupes.

Les informations sur les defaults au sein d'un groupe sont indiquées de manière bien structurée également sur la page Web du serveur Web.

7.5 Analyse de defaults au niveau des appareils

Des objets d'analyse de defaulted comme au niveau du groupe sont également disponibles pour tous les ballasts électroniques connectés à la passerelle. Le taux de défaillance ou le nombre de ballasts électroniques défectueux dans l'ensemble du segment DALI peuvent ainsi être également fournis via des objets de communication. Contrairement au niveau du groupe, il est même possible, au niveau de la passerelle, de différencier le taux de défaillance/le nombre de defaults par type de defaulted. Le seuil d'alarme pour un certain taux de défaillance peut également être défini individuellement pour les defaults de lampe, de ballasts électroniques et de convertisseurs.

La description intégrale des objets de communication figure au chapitre 20.1.2 Objects, généralités - analyse et maintenance.

Les informations sur les défauts concernant l'ensemble de la passerelle sont également affichées sur la page Web de l'appareil.

8 Serveur Web

8.1 Éléments fondamentaux

En plus de la mise en service via l'appli DCA, la mise en service peut etre effectue eglement avec le serveur Web integre dans I'appareil. A cette fin, la passerelle DALI P64 KNX peut etre connectee directement au reseau IP. Une prise RJ45 est située sur le bord inférieur gauche du boitier, au-dessus de la borne de bus KNX.

L'appareil peut être connecté à un interrupteur, un hub ou un routeur du réseau IP via un cable de connexion standard. Bien entendu, un point d'accès Wi-Fi peut également être utilisé comme coupleur de réseau. Dans ce cas, la mise en service peut alors être effectuee de maniere très pratique via un ordinateur portable, une tablette ou un smartphone.

Une fois la connexion reseau physiquement etablie, l'adresse IP de la passerelle DALI P64 KNX doit d'abord etre attribuée afin de permettre I'acces via un navigateur Web.À la livraison,tous les appeareils dotés d'une interface IP sont configures pour I'attribution d'une adresse DHCP. Cela signifie que s'il existe un serveur DHCP sur le reseau, l'appareil obtendra automatiquement une adresse IP valide après I'initialisation. Cette adresse peut etre lure sur I'ecran de I'appareil dans le point de menu correspondant (voir ci-dessous).

Si aucun service DHCP n'est disponible ou si une adresse IP fixe doit ettre utilisée, celle-ci doit d'abord etre definié via l'ETS. Si nécessaire, le masque de sous-reseau et la passerelle standard (pour un accès direct via Internet) doit égarlement etre définis. Ces deux paramétres peuvent etre régles uniquement via l'ETS.

Important : l'adresse IP doit être appelée dans le navigateur avec https : https:/// /

Si I'aresse IP a ete correctement attribuée, la page Web de l'appareil pourra etre appelee via un navigateur Web. Pour tous les navigateurs utilisés, la fonctionnalite HTML5 est requise. Google Chrome, Mozilla Firefox et Microsoft Edge dans leurs versions actuelles (edition du present document) ont ete essayes.

8.2 Aspects relatifs à la sécurité

La communication avec le serveur Web dans la passerelle DALI P64 KNX est effectue via HTTPS et est cryptée. Chaque appareil possède un certificat SSL auto-signé. Ce certificat contient entre autres le nom du titulaire, sa clé publique, la durée de validité ainsi que le nom de l'organisme de certification.

Le certificat SSL presente dans l'appareil a ete signe par I'organisme de certification et peut etre verifie a la aide de la cle publique correspondante de I'organisme de certification.

Pour que le certificat SSL de l'appareil puisse être considéré comme fiable, le navigateur ou l'ordinaire doit reconnaître le certificat de l'organisme de certification afin de confirmer la fiabilité.

Le système d'exploitation gère une liste de tous les « organismes de certification de confiance », ce sont les « certificates racines »

Si une connexion sécurisée est établie dans le navigateur, celui-ci vérifiera d'abord si ce certificat peut être confirmé par un certificat racine. En cas de résultat positif, un cadenas fermés affichera dans la ligne du navigateur.

Si le certificat de l'appareil ne peut pas etre confirmé, un avertissement de sécurité devant etre accepte manuellement sera envoye.

Les passerelles DALI disposent de leur propre certificat racine. Tous les certificats de l'appareil resultant de ce certificat racine qui les valide.

Lorsque ce certificat racine est importé dans le système d'exploitation, le navigateur reconnait toutes les passerelles DALI comme « fiables », car les différents certificats d'appareils sont confirmés par ce certificat racine.

L'appareil met le certificat racine à disposition via une page administrateur. La procédure pour charger ce certificat et l'installer ensuite sur l'ordinateur est expliquée au chapitre 8.3 Importation du certificat racine.

8.3 Importation du certificat racine

Comme expliqué à propos de la sécurité, l'appareil permet de charger le certificat racine. Pour cela, se connecter au site Web comme « administrateur » et selectionner l'option de menu « ADMINISTRATEUR ». L'entrée « Charger le certificat racine- » se trouve sous Actions. Elle permet l'enregistrement du certificat racine sur l'ordinateur, voir le chapitre 8.7.2 Charger un certificat racine.

Pour importer ce certificat, proceder comme suit :

Installer un certificat de sécurité :

• Cliquer avec le bouton droit de la souris sur le fichier exporté à son emplacement de sauvegarde et sélectionner « Installer le certificat 0 »
• Ensuite, l'emplacement de sauvegarde est demandé. Choiser entre « Utilisateur actuel » et « Ordinateur local ». Cliquer sur « Suivant »
• L'option « Enregistrer tous les certificates dans la mémoire suivante » doit être sélectionnée. Cliqueur ensuite sur « Parcourir »
• Sélectionner le dossier « Organismes de certification de base de confiance » comme mémoire de certificates puis cliquer sur OK.

Une fois l'opération terminée, le message « L'importation a réussi » s'affiche.

Pour que le navigateur vérifie ce nouveau certificat racine lors de l'ouverture d'une page Web, il doit être redémarré.

8.4 Comptes utiliser

Deux comptes utilisateurs sont gérés dans la passerelle DALI P64 KNX. Un utiliser avec tous les droits en tant qu'administrateur et un utiliser normal avec des droits limités. Il est possible de:gérer au total 4 sessions (connexions). Une session est réservée à l'utilateur admin, l'autre peut être utilisé comme utiliser normal.

Ce role d'utilisateur a tous les droits. La mise en service, c'est-à-dire la nouvelle installation ou l'installation ultérieure des ballasts ou des détecteurs de mouvement, n'est notamment autorisée qu'à l'administrateur.

Un seul administrateur peut être connecté.

8.4.2 Utilisateur normal

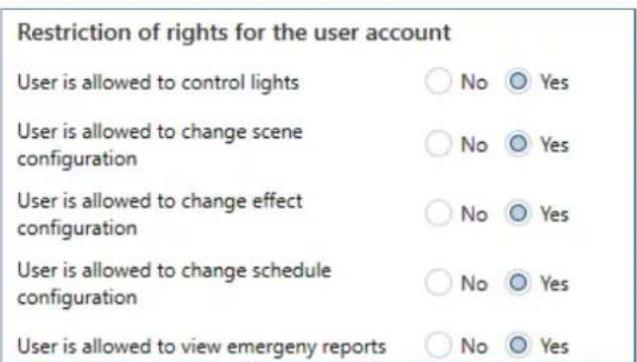

Les droits de l'utilisateur normal peuvent etre parametres de maniere encore plus détaillée avec I'ETS.

En principe, la mise en service est toutefois bloquée pour l'utilisateur.

Par défaut, il dispose toute fois de tous les droits pour allumer les lampes, configurer les scènes, les effets et les programmes horaires ainsi que consulter les informations d'État.

8.5 Gestion des mots de passage et connexion

Pour des raisons de sécurité, l'accès au serveur Web est bloqué par défaut dans l'appareil. C'est la raison pour laquelle une configuration ETS et un téléchargement sont nécessaires avant d'utiliser l'interface IP.

Après avoir reglé la configuration du réseau, le serveur Web peut être activé. Par défaut, les accès suivants sont mis à disposition avec les données d'accès correspondantes.

Important: après le téléchargement, les mots de passer pour les accès doivent être à nouveau modifiés en mots de passer sécurisés.

Ensuite, les mots de passer ne doivent plus etre réinitialisés avec I'ETS.

① Il est fortement conseilé de cocher « Non » pour le paramètre en question avant le téléchargement ETS suivant :

Webpage Access

Après le premier téléchargement ETS et le « Oui » coché pour le paramètre « Écraser le nom d'inscription et le mot de passer «, l'authentication est effectue en conséquence. Le navigateur invite ensuite l'utilisateur à modifier le mot de passer.

Les points suivants doivent respectés :

Au moins 8 caractères
- Minuscules et majuscules
Au moins un chiffre
Au moins un caractère spécifique

Ensuite, il est possible de se connecter avec le mot de passée modifié.

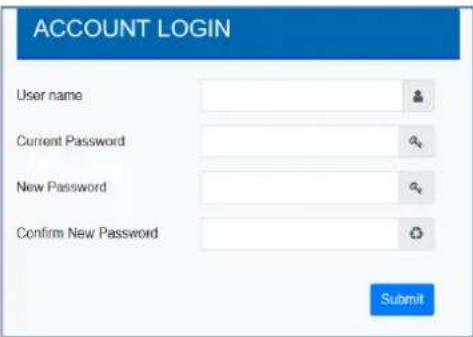

i Le nom d'utilisateur n'est defini qu'vec la configuration ETS.

Il est ainsi possible d'attribuer un nom de connexion spécifique au client pour l'administrateur ou l'utilisateur normal.

Il est toutefois recommandé d'utiliser les noms par défaut « admin » et « user »

8.5.1 Mot de passage oublé

En cas d'oubli du mot de passer, il est possible de le réinitialiser avec ETS et le paramètre correspondant (voir illustration) via un téléchargement ETS.

Ensuite, il faut modifier le mot de passer comme précrit dans le chapitre précédent.

8.6 Connexion sur le site Web

Une fois la connexion IP établie avec la passerelle, le site Web peut être appelé avec la saisie de l'adresse IP dans le champ d'adresse du navigateur. Le site Web peut être appelé avec des droits utilisateurs ou administrateur.

Important : l'adresse IP doit être appelée dans le navigateur avec https : https:///ip>

En cas d'ouverture de session comme « utiliserateur », les fonctions du site Web seront restreintes et les ordres de configuration verrouillés. Cette ouverture de session doit être utilisée lorsque le site Web est employé pour la visualisation et l'utilisation. Si la mise en service du DALI doit également être effectue via le site Web, l'ouverture de session doit être effectue en tant qu'administrateur. Toutes les illustrations et descriptions suivantes des sites Web se rapportent à l'ouverture de session de l'administrateur.

Dans la fenêtre de connexion, le nom d'utilisateur permet de decide si le role d'administrateur ou d'utilisateur doit être activé.

Le nom d'utilisateur est défini dans l'ETS. Par défaut, « admin » et « user » sont utilisés.

Dans certaines circonstances, il est conseilé de sauvegarder les données de connexion dans le navigateur. Le système vous le demandera. Lors de l'appoint suivant, les données sont déjà pré-rempliées.

Si aucune connexion n'est effectuée au bout d'1 minute, une connexion ultérieure est signalée comme « forbidden request » pour des raisons de sécurité. Ensuite, il faut à nouveau charger l'URL correcte et se reconnectcer.
Pour des raisons de sécurité, l'accès au site est bloqué pendant 1 minute si 4 tentatives de connexion incorrectes ont été détectées.
Il est possible de gérer jusqu'à quatre sessions. Si les quatre sessions ont été ouvertes avec « User», le role « Admin » sera également acquitté avec la réponse « No session available ». Dans ce cas, les « User » connectés doivent d'abord être déconnectés.

8.7 Administration du site Web

Pour l'administration, se connecter au site Web comme « administrateur » et selectionner l'options de menu « ADMINISTRATEUR »

8.7.1 Etablissement d'un nouveau certificate

L'appareil est fourni avec un certificat. Ce certificat a une durée de vie de 5 ans. Il existe différentes raisons pour renewverer le certificat :

L'adresse IP de l'appareil a changé (apres la première mise en service)
Le certificat n'est plus valable et doit'être prolongé

Pour générer un nouveau certificat, il faut être connecté avec le role d'administrateur. Sous l'onglet « Administration», il est possible de générer un nouveau certificat.

Après la création du certificat, l'appareil doit être redémarré manuellement pour que le nouveau certificat soit actif.

8.7.2 Charger un certificat racine

Cette action permet de télécharger le certificat racine sur l'ordinateur.

Choisir un emplacement de sauvegarde pour installer le certificat racine sur l'ordinateur, voir le chapitre 8.3 Importation du certificat racine. Le certificat sera enregistré au format « .der »

8.7.3 Actualisation du micrologiciel

Le micrologiciel de l'appareil peut être mis à jour ici. Pour des raisons de sécurité, le code PIN qui a déjà été configuré dans l'ETS est demandé.

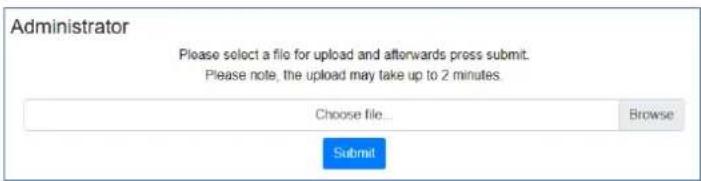

La fenêtre suivante pour la sélection du pack micrologiciel ne s'affiche que si le code PIN a été correctement saisi.

i La mise a jour du micrologiciel peut durer jusqu'a 2 minutes.

Parfois, la transmission peut s'interrompree avec une erreur. Les messages d'erreur suivants sont possibles. Dans ce cas, contacter le fabricant.

• 701: l'appareil n'est pas déverrouillé par le code PIN
  702:la signature n'apu etreeverifiée
  703: le type d'appareil ne concorde pas
  704: le fabricant ne concorde pas
  705:l'ID de la demande n'est pas valide
  799: erreur d'ordre général

8.7.4 Nouveau mot de salle Admin

Ce point de menu permet de modifier le mot de passer pour l'administrateur.

8.7.5 Nouveau mot de passage utilisé

Ce point de menu permet de modifier le mot de passer pour l'utilisateur.

8.7.6 Configuration API/MQTT

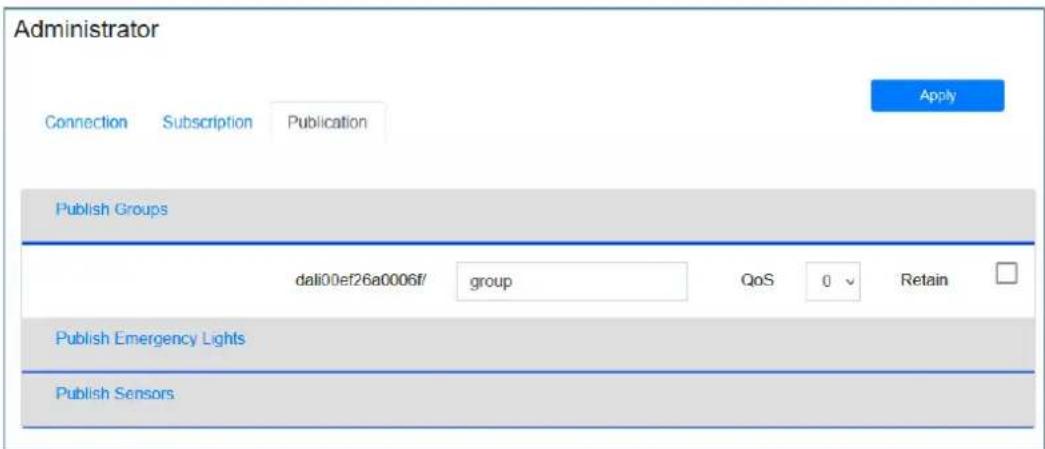

Les réglages et les instructions pour l'utilisation de MQTT sont expliqués au chapitre 22 API/MQTT. Lors de l'utilisation de API/MQTT, veuillez respecter les consignes de sécurité figurant au chapitre 25 Clause de non-responsabilité en matière de cybersecURITY.

8.8 Réglage de la langue du site Web

À l'etat de livreaison, la langue seLECTIONnée est l'anglais. La langue peut être modifiée directement sur l'appareil à l'aide des touches, voir à ce sujet le chapitre 19.2.1 Sous-menu : langue.

Seuls l'allemand, l'anglais et le français sont mis à disposition sur le site.

8.9 Ouverture de la page d'accueil

La page Web se compose d'un en- tê et d'une ligne de menu qui sont toujours visibles. L'entete affiche le logo, l'indication du lieu de montage, si celui-ci a ete definite dans la configuration ETS, et le nom de connexion.

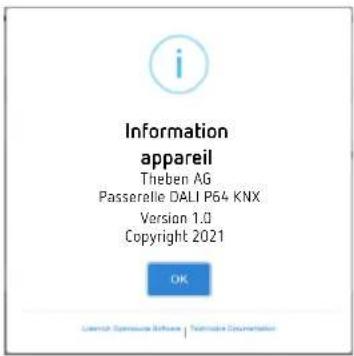

Un clic sur le bouton « Info » permet d'afficher une fenetre pop-up qui indique la version, un lien vers la documentation technique et un lien vers l'utilisation des sources Open Source.

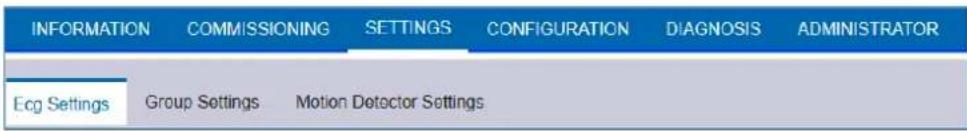

La ligne de menu comprend les rubriques :

• Informations
• Mise en service (uniquement avec ouverture de session Admin)
• Réglages
• Configuration
  Diagnostic
• Administrateur (uniquement avec ouverture de session Admin)

La page d'aperçu s'affiche tout d'abord avec les informations de base de l'appareil :

Les propriétés suivantes de la passerelle DALI sont affichées dans la ligne supérieure :

• Numéro de série
• Adresse Mac
• Adresse KNX
  Version de micrologiciel
• Nom DNS

De plus, la circonstance actuelle du defaulted est représentée, avec la distinction des types de defaulted suivants :

• Défaut de lampe
• Défaut de ballast électronique
• Défaut de convertisseur
• Défaut KNX
• Défaut DALI

Le tableau en dessous indique le nombre d'appareils connectés et le taux de défaillance.

8.10 Actions sur le site Web

Sur le site Web, différentes actions peuvent etre effectuees. On y distingue les ordres de configuration, comme la reinstallation, et les ordres de commutation.

Les ordres de configuration doivent être acquittés après traitement. En cas de non-reception due à des défauts, le processus est interrompu après un-delai de 5 minutes.

8.11 Déconnexion automatique

Une session inactive, c'est-à-dire une connexion en tant qu'utilisateur ou administrateur sans opération active, est automatiquement déconnectée au bout de 5 minutes. Àpres ce délambda, la fenêtre de connexion réapparait. Cela est particulièrement utile pour la session de l'administrateur afin qu'elle ne soit pas bloquée.

Les mouvements de la souris, les saisies au clavier et les clicks sont considérés comme des opérations actives.

9 Diagnostic du système

Un système avec plusieurs passerelles DALI permet un aperçu automatisé simple des états de défaut de toutes les passerelles connectées. L'aperçu général est disponible dans chaque passerelle et peut y'être affiché via le site Web.

Après un redémarrage, la passerelleannounce les informations d'etat et est automatiquement reprise dans la liste des autres apparciels. À chaque modification de l'etat de défaut, l'etat actuel est envoyé. D'autres réglages des paramètres sont décrits dans le chapitre suivant.

9.1 Condition et fonctionnement

Pour activer le diagnostic du système, le paramètre correspondant doit être seLECTIONné dans l'ETS.

Toutes les passerelles qui doivent communiquer entre elles doivent être configurées avec la même adresse multicast. Chaque événement (changement de valeur et message d'erreur) est envoyé de manière automatisée au groupe des passerelles abonnées. Chaque passerelle peut ainsi enregistrer et surveiller l'état des autres passerelles. Ces données sont enregistrées uniquement temporairement puis de nouveau collectées après un redémarrage.

Un autre paramètre permet de définir au bout de combien de temps le statut doit être envoyés il n'y a pas eu de modification et si par conséquent aucun événement automatique n'a été signalé.

Les entrées inactives (passerelles non actives) sont supprimées après une durée prédéfinie paramétrable via l'ETS.

Après le redémarrage d'une passerelle, l'état de l'appareil est tout d'abord envoyé à cette adresse multicast, ensuite, à chaque nouvelle modification ou selon la durée définie dans l'ETS.

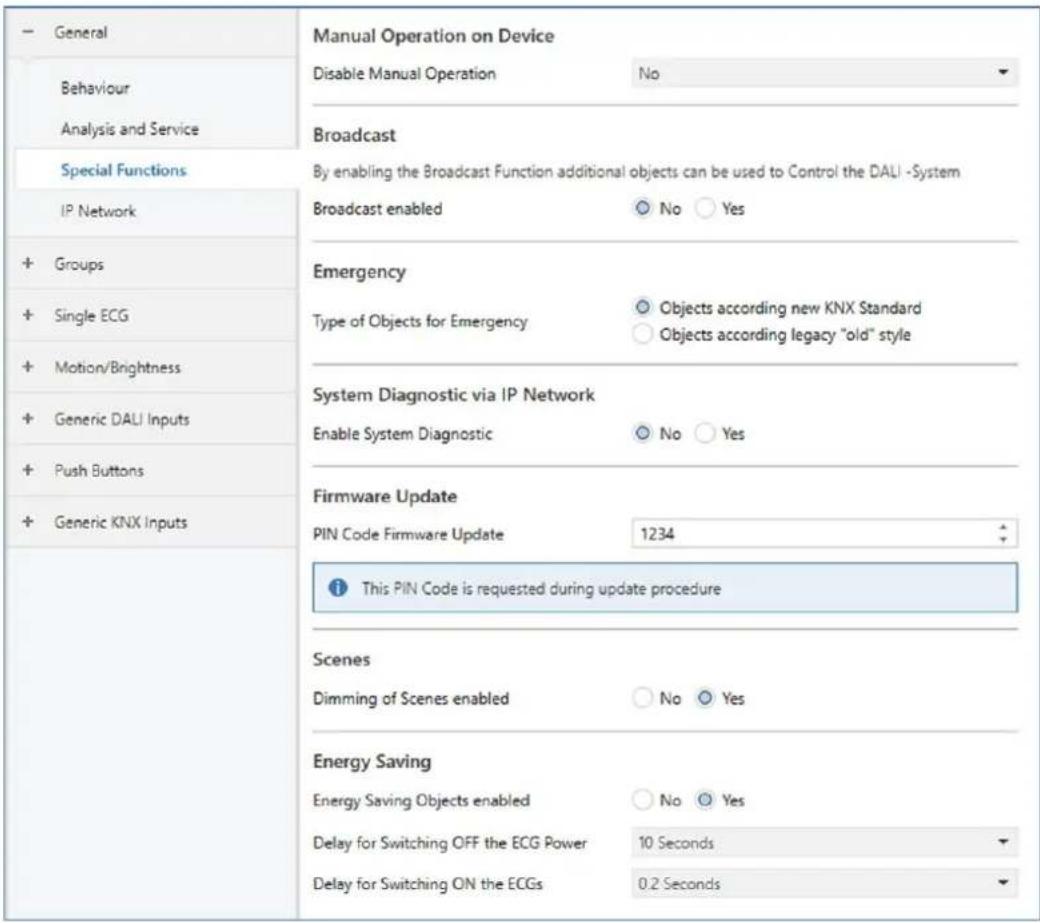

Les paramètres sont également décrits au chapitre 21.1.4 Page de paramètres - fonctions spéciales.

9.2 Vue du diagnostic du système

La vue de diagnostic est presentee sur la page Web. Pour cela, il faut selectionner « Diagnostic » dans le menu principal et « Aperçu du système » dans le sous-menue suivant.

Une liste affiche toutes les passerelles DALI qui fonctionnent dans le même système et qui sont activées conformément aux conditions requises.

Les informations suivantes sont affichées :

Nom de la passerelle DALI
- Adresse IP de la passerelle DALI
- Défaut de lampe
- Défaut de ballast électronique
- Défaut de convertisseur
- Défaut KNX
- Destruct DALI
Taux de defaillance

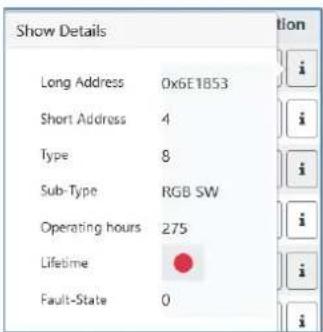

Un cli c sur la touche info permit d'afficher d'autres informations sur I'etat de I'appareil.

9.3 Appel du site Web d'autres passerelles

Chaque passerelle DALI de la liste peut être ouverte par un clice sur son adresse IP dans un deuxième onglet du navigateur.

Avoir à portée de main les données de connexion nécessaires pour la passerelle DALI.

10 Première installation et mise en service

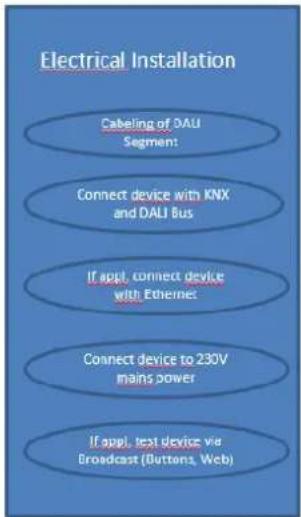

Le schéma suivant présente un aperçu des étapes nécessaires à l'installation initiale et à la mise en service d'une passerelle DALI :

* Les groupes peuvent déjà être affectés lors de la mise en service par l'appli DCA dans la planification (hors ligne). Lors de la mise en service via le serveur Web, le système doit être en fonctionnement (en ligne).

Après le câblage du segment DALI (voir la notice d'utilisation et de montage) et les préparatifs avec logiciels tels que l'installation, la planification, le paramétrage (voir ci-dessous), qui peuvent être effectuels sans connexion à la passerelle DALI (hors ligne), la première étape d'une installation DALI est toujours une « nouvelle installation ». La nouvelle installation ne peut être réalisée que s'il existe une connexion à la passerelle DALI et si les ballastslectroniques à installer sont connectés et alimentés électricquement.

Comme tous les processus de configuration, la nouvelle installation dans la passerelle DALI P64 KNX peut etre realizede differentes manieres:

• Configuration et écution via l'appli DCA (Device Control App) dans l'ETS 5
• Configuration et réalisation avec un serveur Web intégré dans l'appareil (connexion réseau Ethernet requise)
• Configuration et réalisation via les touches et l'écran de l'appareil

Selon le type d'utilisation, les données de configuration doivent etre synchronises dans DCA, voir le chapitre 10.5 Synchronisation entre les sites Web et DCA.

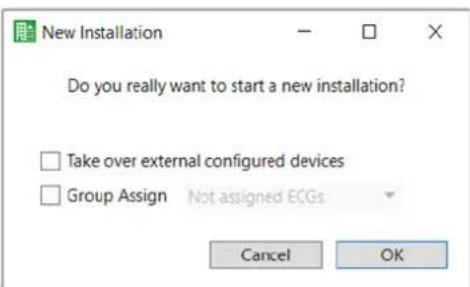

Si une nouvelle installation est lancée, les ballasts électroniques connectés à la passerelle DALI sont réinitialisés puis automatiquement détectés et programmés par la passerelle DALI. À larogrammation, chaque ballast reçoit une adresse courte de 0 à 63 base sur une adresse longue aléatoire. comme l'adresse longue est généraee par un processus aléatoire, l'attribution des adresses courtes et donc la disposition des lampes sont aléatoires après la nouvelle installation (Exception : cas particulier d'une nouvelle installation avec reprise d'appareils configurés en externe, voir ci-dessous). La nouvelle installation fait ainsi connaître les ballasts électroniques connectés à la passerelle et permet leur contact avec la passerelle via l'adresse courte.

Important : chaque démarrage de la nouvelle installation remet de nouveau à zéro les ballasts électroniques et génére un agencement aléatoire. Des opérations de configuration eventulement effectuees au préalable seront écrasées ou supprimées par une nouvelle installation.

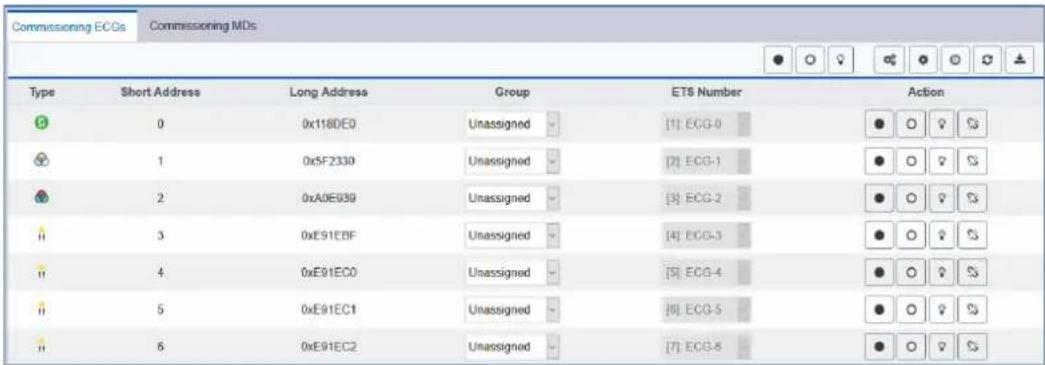

10.2 Identification et affectation des ballasts électroniques DALI

Comme l'agencement des ballasts électroniques est aléatoire après la nouvelle installation et le processus de programmation, il est nécessaire d'identifier les ballasts individuels et de les affecter aux ballasts planifiés respectifs. L'identification lors de la mise en service DALI est effectuee à chaque passage d'un ballast électronique/lampe à l'état clignotant. La lampe correspondante peut alors être identifiée visuèlement dans l'installation et l'affection planifiée au préalable pour la lampe réelle est possible. En plus du clignotement, un allumage/une extinction permanents de lampes est possible.

L'identification de lampes de secours à batterie individuelle selon (DT-1) présente une particularité. Étant donné que toutes ces lampes ne prennten pas en charge une commutation normale marche/arrêt et que quelques-unes ne s'allument qu'en cas de panne secteur, la norme EN 62386-202 permet l'activation d'un état d'identification. Si un tel ballast électronique est mis à l'état de clignotement par la passerelle, c'est l'état d'identification qui est lancé. Le fabricant concerné decide de la manière exacte dont cet état sera réalisé. En règle générale, la LED de contrôle connectée au convertisseur clignote alternatively en rouge ou rouge-vert pendant quelques secondes. Tener compte de la description des lampes de secours à batterie individuelle ou du convertisseur correspondant.

Après l'identification d'un ballast électronique, il est possible de l'affector au ballast préalablement planifié. L'identification et l'affection peuvent à nouveau être effectuees de différentes manieres (via DCA, serveur Web, touches et ecran sur l'appareil). La procedure exacte a suivre dans chaque cas est decrite ci-dessous dans les chapitres correspondants.

10.3 Appli ETS (DCA)

L'application pour la passerelle DALI P64 KNX se base sur l'interface par défaut pour la configuration des objets de communication et des paramètres ainsi que sur une interface spécifique pour la mise en service du système de bus DALI. Cette interface spécifique est conçue comme appli DCA (Device Configuration App) pour l'ETS 5. Tous les fichiers de programmation requis sont générés lors de l'importation de l'appli ETS. L'application ETS est disponible via l'entrée du catalogue KNX et les documents associés dans la boutique KNX (https://my.knx.org/).

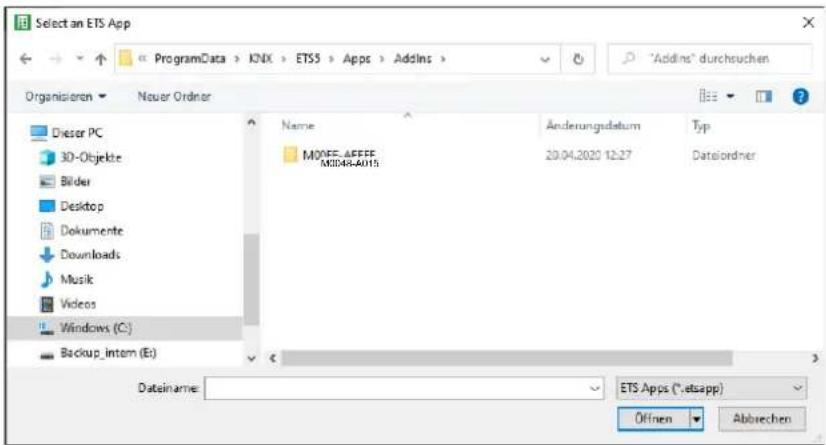

Pour cela, cliquer sur la touche Applis dans le pied de page de l'ETS 5 puis sur le signe « Plus » pour ajouter une nouvelle application :

Une arborescence s'affiche dans laquelle l'appli ETS pour la passerelle DALI P64 KNX doit etre selectionnee.

L'application est ensuite installée et elle s'affiche dans la liste de toutes les applis ETS 5 :

Après l'installation, l'ETS doit être redémarrée une fois. Lors de l'appoint du produit dans l'ETS, un oglet supplémentaire « DCA » s'affiche automatique dans l'ETS 5.

10.4 Paramétrage

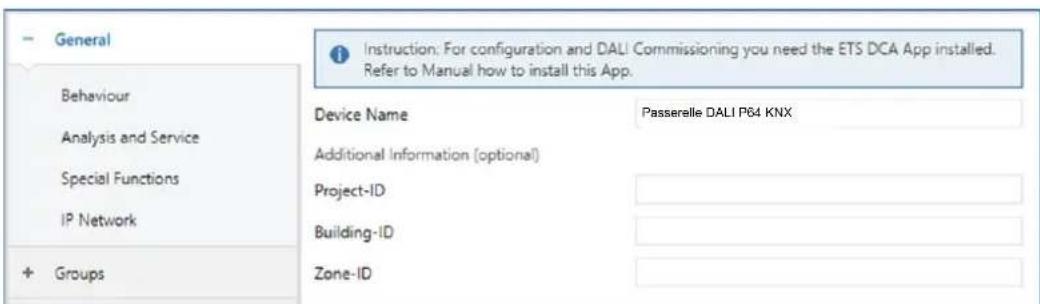

La configuration des paramêtres et des adresses de groupe respectives est ensuite possible avec l'ETS, comme pour tous les autres produits KNX. Les paramêtres permettent également de configurer différents modes de fonctionnement décrits plus précisé au chapitre 5 Modes de fonctionnement.

Si une utilisation ultérieure du site Web doit être rendue possible, il faut d'abord l'activer dans le paramétrage ETS. comme la passerelle DALI P64 KNX prend également en charge la commande de couleurs, les futurs ballasts électroniques ou groupes doivent être configurés avec la commande de couleurs souhaïée dans l'ETS. Ce n'est qu'ainsi que les objets de communication correspondants peuvent être mis à disposition.

Afin de pouvoir dernier identier les types de ballasts electroniques ou de groupes aussi bien dans la DCA que sur le site Web, des textes descriptifs pertinent pour les ballasts electroniques et les groupes devraient etre définis. Ces textes seront affichés dans la liste des objets de communication.

La configuration spécifique à DALI s'effectue dans l'onglet DCA ou sur le site Web. Il convient tout d'abord de planifier les ballasts électroniques installés, de les nommer et de les affecter aux groupes souhaités. Ces opérations sont possibles hors ligne, sans connexion au KNX ou sans connexion à la passerelle DALI KNX. La mise en service DALI est elle uniquement possible en

ligne, cela signifie qu'une connexion à l'appareil est nécessaire. Lors de cette étapé, le système recherche et trouve tous les ballasts électroniques raccordés. Il est ensuite possible de les affecter à la configuration effectuee au préalable.

Une fois cette affectation réalisée, il faut charger la configuration DALI spécifique dans l'appareil, voir à ce sujet le chapitre 13.1 Mise en service DCA ou 12.2 Mise en service Web.

La dernière étape consiste à charger dans l'appareil les paramétres régles et les liens avec les adresses de groupe. L'appareil est désormais opérationnel.

10.5 Synchronisation entre les sites Web et DCA

Les sites Web lisent les données réelles de l'appareil à chaque appel et affichent toujours les données de configuration actuelles. DCA, en revanche, fonctionne avec les données de configuration enregistrées dans l'ETS.

Si une configuration a ete effectuee avec le site Web ou avec les touches directement sur l'appareil et si elle a ete poursuivie plus tard avec DCA, une synchronisation est necessaire.

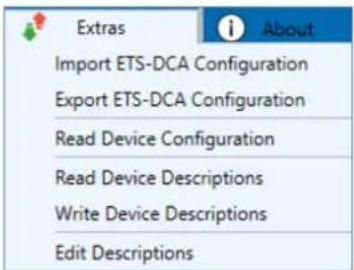

Pour cela, utiliser le point de menu « Options » et « Lire les données de l'appareil » dans DCA. De plus amples informations figurent au chapitre 18 DCA - Options.

11 Maintenance et extension

11.1 Remplacement rapide d'un ballast electronique individuel

Lors de la mise en service d'un segment DALI, l'adresse courte, évientulement l'appartenance à un groupe, ainsi que d'autres données de configuration sont programmes dans la mémoire interne des ballasts électroniques respectifs. Si un ballast électronique doit être remplaced en raison d'un défaut, il est nécessaire de programmer ces données dans l'appareil neuf après le remplacement.

La passerelle DALI P64 KNX dispose d'une fonction qui permet de remplacer rapidement et facilement des ballasts électroniques individuels. Le « remplacement rapide d'un ballast électronique » peut être lancé à partir de l'appli DCA, du serveur Web (lorsque vous étés connecté en tant qu'administrateur) ou sur l'appareil lui-même (touches, écran). Lors de l'exécution de cette fonction, la passerelle vérifie d'abord si l'un des ballasts électroniques configures et connus de la passerelle a été signalé comme défectueux. Ensuite, de nouveaux apparêils inconnus sont recherchés dans le segment. Si un nouvel apparéil est trouve, toutes les données de configuration de l'ancien ballast électronique sont automatiquement programmes dans le nouveau ballast et l'installation est de nouveau opérationnelle immEDIatement.

Le remplacement rapide du ballast électronique ne peut être réussi que si un ballast individuel dans le segment était défectueux et remplaced par un ballast neuf. Si plusieurs apparèils sont défectueux, la fonction de post-installation doit être utilisée, car l'identification des ballasts électroniques est nécessaire.

Important : un remplacement rapide n'est possible que si l'appareil est du même type. Il n'est donc pas possible de remplacer un ballast électronique pour lampes de secours à batterie individuelle par un apparéil pour LED au moyen du remplacement rapide.

Si un remplacement rapide n'est pas admissible en raison des circonstances, la passerelle interrompt le processus avec un code d'erreur. Les différents codes d'erreur ont les significations suivantes:

Erreur de type 7: aucun ballast électronique défectueux
Erreur de type 8: plus d'un ballast électronique défectueux
Erreur de type 9: aucun nouveau ballast électronique trouvez
Erreur de type 10: le ballast électronique a un mauvais type d'appareil
Erreur de type 11: plus d'un nouveau ballast électronique

Si des ballasts électroniques supplémentaires doivent être ajoutés à un segment DALI déjà mis en service, ou si plusieurs ballasts électroniques défectueux doivent être remplacés dans un segment, la fonction « Post-installation » doit être utilisée. La « post-installation » peut être lancée dans DCA ou sur l'appareil (touches, écran) ainsi que dans le navigateur Web lors de la connexion en tant qu'administrateur.

Si une post-installation est lancée, la passerelle vérifie d'abord sur la base de l'adresse longue DALI si tous les ballasts électroniques configurés au préalable sont encoreprésent dans le segment. Des ballasts électroniques qui n'existent plus ou ne peuvent pas etre trouvés sont normalement supprimés de la mémoire interne de la passerelle. Si les ballasts électroniques

doivent être conservés (par exemple si des parties de l'installation sont temporairement mises hors tension), une option permet d'empêcher leur suppression.

Normalement, les ballasts électroniques n'ont pas d'adresse courte à la livraison et l'adresse longue est 0xFFFFFF.

Mais il est possible que les ballasts électroniques aient reçu une adresse courte, même si l'adresse longue est encore sur 0xFFFFFF (p. ex. en cas d'utilisation d'un outil de programmation externe). Pour supprimer cette adresse courte, la case Supprimer l'adresse courte programmes en externe doit être cochée.

Une deuxieme etape consiste a rechercher de nouveaux ballasts electroniques dans le segment. Les derniers apparecs trouves peuvent combler d'eventuelles lacunes ou etre ajoutes à la liste.

Important: tenir compte du nombre maximal de ballasts électroniques (64) dans un segment.

Comme la position (adresse courte) des apparciels dernierement trouvés a ete attribuée de maniere alatoire, une identificaton des lampes et, si neccasse, une attribution de groupe doivent etre effectuees apres la post-installation comme pour la nouvelle installation. Il est egalament possible de proceder a une attribution automatique des groupes en cochant la case correspondante.

12 Mise en service DALI, ballast électronique

Ce chapitre déscrit la mise en service avec DCA et le site Web.

12.1 Mise en service DCA

Après l'installation physique et le cablage des lampes et ballasts électroniques DALI ainsi que la mise en service électrique, il faut d'abord préparer et planifier la configuration des ballasts électroniques dans l'appli DCA. Pour cela, la page de la mise en service est ouverte dans l'appli DCA :

Dans la partie gauche, la configuration des groupes est représentée sous forme d'arborescence. Une représentation tabulaire pour la configuration et la désignation des ballasts électroniques se trouve au milieu. Une liste des appareils réels trouvés dans le système qui n'ont pas encore identifiés sont dans la partie droite. Dans la phase de planification, cette liste est tout d'abord vide, car l'ETS n'est pas connecté au système.

12.1.1 Préparatifs

La première étape consiste à planifier et à nommer les ballasts électroniques. Pour cela, un nom (numéro de lampe, numéro de piece ou autre) peut être saisi dans le champ de description.

Type	Flag	ECG No.	Description
11	-	1	T101

Un double-clic sur le champ de saisie du texte descriptorif permet d'ouvrir une fenetre pour la saisie d'un texte. Il est possible de saisir 20 caractères au maximum.

En outre, le type de ballast électronique correct doit également être définis dans les paramétres (dans l'exemple, modules LED):

Il sera également affché en conséquence dans le champ Type de l'appli DCA :

Le symbole dans la première colonne représenté toujours le paramètre ETS.

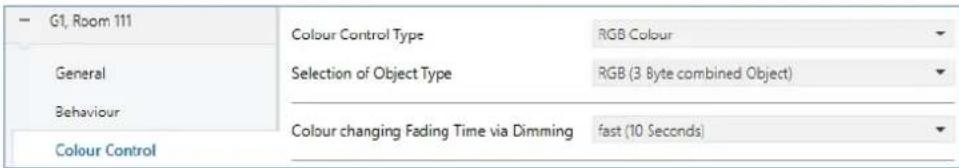

À l' étape suivante, il est utile de définir le type de commande de groupe dans les paramètres (dans l'exemple, commande de couleurs via RGB):

Il sera également affché en conséquence dans l'arborescence des groupes de l'appli DCA :

Dans ce qui suit, les différents ballasts électroniques doivent être affectés aux groupes correspondants. Pour cela, les ballasts électroniques peuvent être glissés et déposés sur le groupe correspondant dans l'arborescence de gauche.

Si un ballast est affecté à un groupe par glisser/déposer, le numéro de groupe correspondant s'affiche automatiquement dans le champ « Numéro de groupe » du tableau de configuration des ballasts. De plus, le symbole du type de groupe s'affiche automatiquement.

Le symbole dans la première colonne des ballasts électroniques affectés à un groupe reflète toujours le type du groupe, c'est-à-dire que le symbole du ballast électronique est remplaçé par le symbole du groupe.

Si une affectation de groupe doit etre de nouveau suprimee, la commande se touve dans le menu contextual du tableau de configuration des ballasts electroniques :

Dans le champ adjacent « Description des groupes », il est possible également de saisir un nom convivial pour le groupe. Les ballasts électroniques et noms des groupes sont automatiquement repris à la fois dans l'arborescence de configuration des groupes (affichage entre parentheses)

et dans les descriptions des objets de communication ETS. Les groupes peuvent également être nommés via la page des paramêtres :

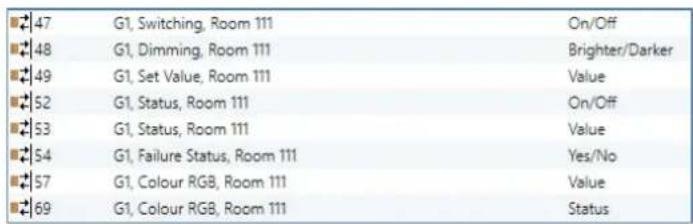

Pour la liaison des adresses de groupe avec les objets de communication, une dénomination significative simplifie considérablement la tâche de l'intégrateur de système.

12.1.2 Nouvelle installation

Après la planification, le paramétrage et l'interconnexion des adresses de groupe, la mise en service effective du segment DALI est exécutée. Pour cela, il est nécessaire de connecter le PC de mise en service avec l'ETS via une interface (USB ou IP) au système KNX. Si une connexion est assurée, l'adresse physique de la passerelle respective doit d'abord être programmée. Le plug-in et la passerelle communiquent entre eux à partir de l'adresse physique.

La procédure de programmation du segment DALI connecté peut être lancée via la page « Mise en service » et la touche « Nouvelle installation »

New Installation

Pendant l'apprentissage, tous les ballasts électroniques sont automatiquement détectés et une adresse courte de 0 à 63 est attribuée à chaque ballast. Le processus de programmation peut prendre jusqu'à 3 minutes, en fonction de la taille du segment DALI connecté.

Affectation des groupes

Lors de la première installation, il est déjà possible de selectionner des groupes, de sorte qu'une longue 2ème étape pour l'affectation en groupes n'est plus nécessaire.

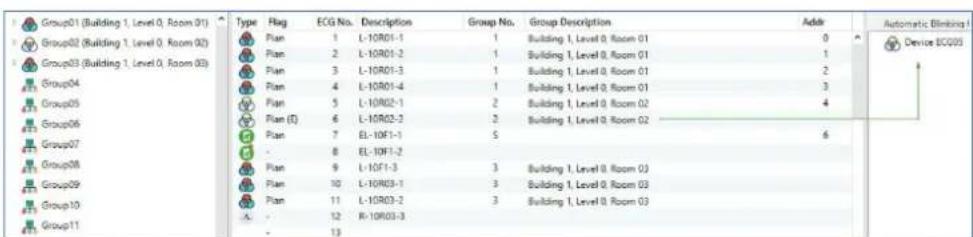

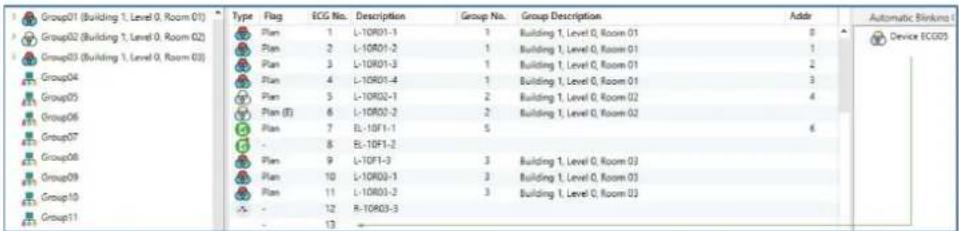

Reprise de périhériques déjà configurés en externe

Il est également possible de reprendre et d'intégrer une installation déjà configurée en externe, c'est-à-dire des ballasts électroniques déjà programmes avec une adresse courte et une affectation de groupes.

Avec cette option, il faut veiller à ce qu'à chaque adresse courte, le numéro ETS respectif soit affecté, c'est-à-dire que l'adresse courte 0 sera affectée à l'index ETS 1. Exemple : 2 ballasts électroniques trouvés avec l'adresse courte 5 et 6 seront affecté à l'index ETS 6 et 7.

La progression est affichée dans la barre de progression en bas à droite de la fenêtre. En même temps, une fenêtre indique le nombre des ballasts électroniques trouvés jusqu'à présent ou l'opération en cours.

Une fois la procédure d'apprentissage terminée, tous les ballasts électroniques trouvés sont inscrits dans la liste des appareils restant à identifier dans la partie droite.

L'identification est maintainant effectuee par l'allumage/l'extinction de la lampe respective. Si un ballast electronique est selectionné et si le bouton droit de la souris est actionné, un menu contextual apparait et la fonction souhaïée peut être selectionnée.

Il est également possible de selectionner l'option « Clignotement automatique Marche » dans la fenêtre de selection.

Dans ce cas, le mode de clignotement du ballast électronique concerné démarre automatiquement lorsque l'appareil est sélectionné.

Dans le cas de lampes de secours à batterie individuelle, la sélection de « Clignotement » active le processus d'identification de la lampe. En général, la LED d'etat de la lampe de secours clignote.

Observer à ce sujet la description respective de la lampe. Il est possible que certaines lampes ne soient pas dotées de LED d'etat ou qu'elle ne soit pas visible. Dans ce cas, un test de fonctionnement peut également être lancé. Pendant le test de fonctionnement, le ballast électronique allume habituèlement la lampe pendant quelques secondes.

Le menu contextual est également disponible au niveau du groupe. Pendant le processus d'identification, il peut être utile d'allumer ou d'éteindre certains groupes ou toutes les lampes connectées. Pour les groupes, des ordres de diffusion peuvent également être envoyés via le menu contextual, par exemple pour allumer ou éteindre toutes les lampes, voir le chapitre 12.1.5 Utilisation des abonnés DALL.

Une fois qu'un ballast électronique a été identifié, il peut être glissé et déposé sur l'objet préalablement planifié dans le tableau de configuration des ballasts électroniques.

Dés qu'un ballast électronique a été glissé dans le tableau de configuration des ballasts électroniques, il disparait de la liste des ballasts non identifiés. En même temps, un flag « PLAN » dans le tableau de configuration met en evidence que le ballast électronique a été assigné à l'élement planifié. L'adresse courte réelle du ballast électronique s'affiche dans la的最后一 colonne du tableau.

Important : l'adresse courte réelle est comprise entre 0 et 63. Si un ballast électronique a été incorrectement attribué au cours du processus, il peut également être glissé et déposé à nouveau dans la liste des apparciels non identifiés.

L'objet du tableau de configuration redevient libre (flag: « PLAN (E)' ---> Empty). En même temps, le ballast électronique réapparait dans la liste des appareils non identifiés et peut être déplace vers un autre éléments si nécessaire.

Important : toutes les opérations effectuees sont initialement affichees uniquement dans l'interface, mais ne sont pas directement chargées dans la passerelle DALI. Pour lancer le processus de chargement des parametes dans la passerelle et les ballasts Electroniques, il faut actionner la touche « Programmer »

Download

Le processus de programmation peut prendre jusqu'à 1 minute. La barre de progression indique l'etat actuel. Une fois le processus de chargement terminé, tous les ballasts électroniques préalablement planifiés dans le système réel ont été programmés avec la configuration DALI. Les apparciels correspondants sont reprises avec le flag « OK » dans le tableau de configuration des ballasts électroniques.

Impératif : le processus de programmation sur la « page de mise en service » ne programme que les données de configuration DALI dans la passerelle et les ballasts électroniques. En outre, l'application ETS en soi avec les réglages des paramètres et les adresses de groupes doit être chargée dans l'appareil au préalable ou après l'identification et la mise en service DALI. Cette opération est le processus de chargement habituel dans l'ETS.

12.1.3 Ballast électronique et informations détaillées

Les symboles suivants sont affichés pour les différents types de ballasts électroniques dans l'appli DCA : un fond vert indique que ce ballast a été configuré comme lampe de secours avec batterie centrale, voir ci-dessous.

II	EVG type 0 : lampe fluorescente
S	EVG type 1 : lampe de secours commutable ou lampe de secours commutable + température de couleur
3	EVG type 1 : lampe de secours non commutable
-	EVG type 2 : lampe à décharge
n	EVG type 3 : lampe basse tension
	EVG type 4: lampe à incandescence
	EVG type 5: convertisseur 0 à 10 V
	EVG type 6: LED
	EVG type 7: module de relais
	EVG type 8: module de couleur RGB
	EVG type 8: module de couleur régulation de la lumière blanche
	EVG type 8: module de couleur RGB + régulation de la lumière blanche

12.1.4 Défauts et affichage d'etat

L'identification des lampes/ballasts électroniques lors de la mise en service est visuelle (allumage, extinction, clignotement) et n'est possible que si les lampes électriques et les ballasts fonctionnent sans défaut. Si un défaut de lampe ou de ballast électronique est identifié par la passerelle pendant le processus d'installation, le ballast correspondant sera mis en evidence en rouge. Les défauts sont indiqués aussi bien pour les apparciels qui n'ont pas encore été identifiés (arborescence de droite)

que pour les ballasts électroniques déjà affectés (tableau du milieu).

Type	Flag	ECG No.	Description	Group No.	Group Description
	OK	1	L-10R01-1	1	Building 1, Level 0
	OK	2	L-10R01-2	2	Building 1, Level 1
	OK	3	L-10R01-3	5
	OK	4	L-10R01-4	5

Les défauts sont marqués par un point rouge. Un double-clic permet d'obtenir des informations détaillées, voir le chapitre suivant.

Si la durée de vie d'une lampe électrique dépasse la valeur, dans la mesure où une limite a été réglée dans les paramètres ETS, le ballastlectronique est marquéd'un point bleu.

OK

OK

1

2

1 RGB

TC

Étant donné que l'affichage dans la fenêtre n'est pas mis à jour automatiquement et que la détéction d'un défaut par la passerelle DALI peut prendre quelques minutes, il est recommendé de cliquer sur le bouton « Status Sync » un peu après la nouvelle installation.

Status Sync

Cela permet demettre a jour I'etat affiche avec I'etat reel de I'appareil et d'afficher tout defaut detecte entre-temps.

En cas de défaut de ballast électroniqueès le processus de recherche à la nouvelle installation, l'appareil n'est généralement pas trouve. Le nombre de ballasts électroniques trouvés ne correspond alors pas au nombre attendu. Des defaults de ballast électronique sont affichés comme indiqué ci-dessus uniquement si le ballast en question a déjà étéprogramme au préalable et s'il est donc connu de la passerelle.

En plus des défauts de ballast électronique, d'autres informations sur les ballasts sont reçues ou affichées.

Il s'agit par exemple des informations suivantes :

• Adresse longue
• Adresse courte
• Type d'appareil
  Sous-type d'appareil (important pour ballasts couleur DT-8)

TC:température de couleur

• XY: couleur XY
• RGBW: couleur RGB ou HSV

Sous-type d'appareil (important pour lampes de secours DT-1)

• SW: lampes de secours commutables

• NSW : lampes de secours non commutables

• État de défaut

Dans le cas des ballasts spéciaux DT-8 avec commande de la température de couleur, les informations suivantes sont également affichées :

• Température min.
• Température max.

Pour receivevoir et actualiser les informations détaillées, il faut cliquer sur la touche « Status Sync »

Status Sync

Le processus de lecture peut prendre quelques secondes :

Read device status data...

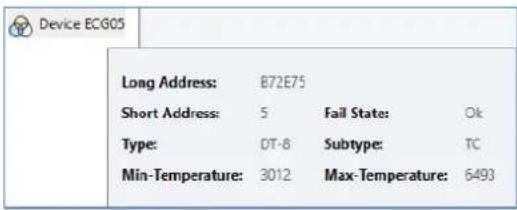

Informations sur les ballasts électroniques dans l'arborescence de droite

Ici, les informations supplémentaires sont affichées sous forme d'infobulle pour le ballast électronique correspondant :

Pour activer l'infobulle, le pointeur de la souris doit rester sur cette position un peu plus longtemps.

Informations sur les ballasts Electroniques dans le tableau des ballasts

Un double-clic a pour effet d'ouvrir une fenetre supplémentaire avec d'autres détails :

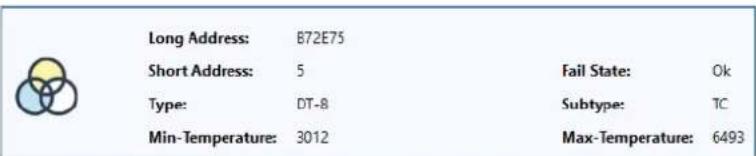

Le symbole dans la fenêtre de détails indique le type de ballast électronique réel qui a été reçu via DALI. Veiller à ce que la définition ETS coïncide avec le type réel.

Autres informations :

• Adresse longue
• Adresse courte réelle
• Type
  Sous-type
• État de défaut
• Température min. (uniquement avec sous-type TC)
• Température max. (uniquement avec sous-type TC)

Informations sur le groupe dans l'arborescence des groupes

Ici, les informations supplémentaires sont affichées sous forme d'infobulle pour le groupe correspondant :

12.1.5 Utilisation des abonnés DALI

Les abonnés DALI peuvent être pilotés de cinq manières différentes.

Diffusion

Il s'agit de l'envoi de télégrammes sur le bus DALI dont tous les abonnés peuvent prendre reconnaissance et auxquels ils peuvent réagir. Ces ordres sont exécutés par tous les ballasts électroniques, qu'ils aient déjà été mis en service ou non. Ces ordres fonctionnent donc toujours, quel que soit l'état du système DALI.

Commande de groupes

Il s'agit de l'envoi de télégrammes de groupe afin qu'un groupe puisse être commandé directement. Pour cela, les ballasts électroniques doivent déjà avoir été affectés aux groupes et cette configuration doit avoir été chargeée dans la passerelle.

Commande de ballasts électroniques

Cette méthode permet un contact direct avec quelques ballasts électroniques.

Verrouiller des lampes de secours (convertisseurs)

Le menu contextual de l'arborescence de groupes de gauche permet un verrouillage de convertisseurs. Si, dans les 15 minutes après l'activation du mode de verrouillage, la tension sector des lampes de secours à batterie individuelle raccordées est coupée, les lampes ne passent pas en mode d'éclairage de secours, mais restent éteintes. Ce mode de fonctionnement peut être nécessaire en particulier lors de la phase de mise en service d'un batiment pour éviter un fonctionnement permanent des lampes en question ainsi qu'un déchargement de la batterie.

Lampes de secours (convertisseurs),ancer un test de fonctionnement

Dans le menu contextuel de l'arborescence de droite et dans la liste, il est possible de lancer un test de fonctionnement pour les convertisseurs.

Initialise des ballasts électroniques

Cette fonction n'est disponible que dans l'arborescence de droite. Elle permet la suppression totale d'un ballast électronique. ÀpRES cette action, il n'est plus disponible et ne peut être retrouvé qu'au moyen d'une réinstallation. C'est la raison pour laquelle cette action doit être confirmée par l'opérateur :

L'appli DCA dispose de diverses possibités pour activer ces ordres. Une connexion existante à la passerelle et une mise en service DALI sont nécessaires.

Menu contextuel des groupes dans l'arborescence de gauche :

Menu contextuel dans le tableau des ballasts électroniques :

Menu contextuel des ballasts electronics dans l'arborescence de droite :

Si des ballasts électroniques supplémentaires doivent être ajoutés à un segment DALI déjà mis en service, ou si plusieurs ballasts électroniques défectueux doivent être remplacés dans le segment, la fonction « Post-installation » doit être utilisée.

Si une post-installation est lancée dans l'ETS, la passerelle vérifie d'abord sur la base de l'adresse longue DALI si tous les ballasts électroniques configurés au préalable sont encore prêsent dans le segment. Normalement, des ballasts électroniques qui n'existant plus ou ne peuvent pas été trouvés sont supprimés de la mémoire interne de la passerelle lors de la post-installation. Si les ballasts électroniques doivent être conservés (par exemple si des parties de l'installation sont temporairement mises hors tension), l'option Conserver des ballasts électroniques déjà affectés permet d'empêcher leur suppression.

Normalement, les ballasts électroniques n'ont pas d'adresse courte à la livraison et l'adresse longue est 0xFFFFFFF.

Mais il est possible que les ballasts electronics aient reçu une adresse courte, même si l'adresse longue est encore sur 0xFFFFFF (p. ex. en cas d'utilisation d'un outil de programmation externe). Pour supprimer cette adresse courte, la case « Supprimer l'adresse courte programmee en externe » doit être cochée.

Une deuxieme etape consiste a rechercher de nouveaux ballasts electroniques dans le segment. Les derniers apparéils trouvés peuvent combler d'eventuelles lacunes ou estre ajoutés à la liste.

Important: tenir compte du nombre maximal de ballasts électroniques (64) dans un segment.

Comme la position (adresse courte) des apparciels dernierement trouvés a ete attribuée de maniere aléatoire, une identificaton des lampes et, si necessaire, une attribution de groupe doit etre effectuees apres la post-installation comme pour la nouvelle installation.

Si le paramètre « Commuter l'alimentation en tension du ballast électronique via un objet » a été sélectionné, les objets correspondants sont envoyés avant la post-installation. À la première étape, ce ballast électronique peut être de nouveau affecté à un groupe.
Il est également possible de selectionner directement un groupe lors de l'installation ulterieure, ce qui évite une 2e étape fastidieuse pour l'affection aux groupes.
Important : toutes les opérations effectuees sont initialement affichees uniquement dans l'interface, mais ne sont pas directement charges dans la passerelle DALI. Pour lancer le processus de chargement des parametes dans la passerelle et les ballasts electroniques, il faut actionner la touche « Programme »

12.1.7 Remplacement rapide de ballasts électroniques

Si un ballast électronique individuel doit être remplace en raison d'un défaut, la fonction de remplacement rapide peut également être lancée au moyen de la touche correspondante.

En cas d'execution de cette fonction, une confirmation est nécessaire dans une fenêtre d'interrogation.

Si un remplacement rapide n'est pas admissible en raison des circonstances, la passerelle interrupt le processus avec un code d'erreur. Les différents codes d'erreur ont les significations suivantes :

Erreur de type 7 : aucun ballast électronique défectueux

Erreur de type 8 : plus d'un ballast électronique défectueux

Erreur de type 9 : aucun nouveau ballast électronique trouvez

Erreur de type 10: le ballast électronique a un mauvais type d'appareil

Erreur de type 11 : plus d'un nouveau ballast électronique

12.1.8 Synchroniser I'etat

Cette fonction permet de dire et d'afficher l'etat de tous les ballasts Electroniques, voir a ce sujet le chapitre : 11.1.3 Ballast Electronique et informations détaillées. La passerelle DALI interrogé l'etat de ballast electronique de manière cyclique.

Status Sync

12.1.9 Rétabillisement de la configuration DALI

Cet ordre a pour but de rétablit complètement une passerelle DALI P64 KNX, p. ex. lors d'un remplacement par un apparéil entièrement non programme.

Restore

Après son activation, une fenêtre apparait dans laquelle il faut confirmer l'écrasement de la configuration de l'appareil.

Ensuite, toutes les données concernant DALI de l'ETS sont enregistrées dans l'appareil.

L'appareil doit être ensuite redémarré manuellement. Cette fonction se rapporte uniquement à la configuration DALI. Il est par conséquent impératif de télécharger l'ETS normalement pour les paramètres ETS et les objets de communication.

Il est fortement recommandé, une fois toutes les opérations de paramétrage terminées, de créé une sauvégarde de l'ETS.

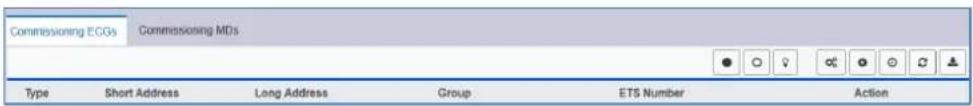

12.2 Mise en service Web

Après l'installation physique et le cablage des lampes et ballasts électroniques DALI ainsi que la mise en service électrique, il faut d'abord préparer et planifier la configuration des ballasts électroniques sur le site Web. Pour cela, la page de la mise en service est ouverte :

Lors de la mise en service via le Web, il est important que la configuration ETS des groupes et des réglages des ballasts électroniques soit correcte. Ici, le type de groupe (normal ou commande de couleurs) et également les types de couleur des ballasts électroniques individuels devraient déjà être définis correctement.

12.2.1 Préparatifs

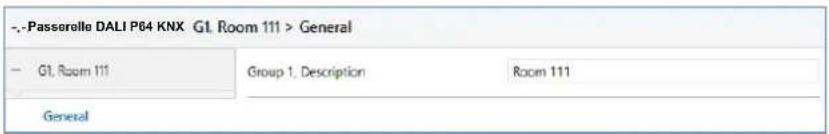

La première étape consiste à planifier et à nommer les ballasts électroniques et les groupes. Pour cela, un nom (numéro de lampe, numéro de piece, désignation de groupe, etc.) peut être saisi dans le champ de description sur la page « Réglages »

Il est utile d'attribuer des textes descriptifs plausibles pour les groupes et pour les ballasts électroniques qui seront utilisés ultérieurement comme ballasts électroniques individuels.
Dans Reglages des ballasts électroniques, les ballasts électroniques sont affichés selon leur numéro ETS. Ces nombres des ballasts électroniques doivent également receivevoir dans l'ETS les réglages et les affectations d'objets planifiés en conséquence.

Important : toutes les opérations effectuees sont initialement affichees uniquement dans l'interface, mais ne sont pas directement chargées dans la passerelle DALI. Pour lancer le processus d'enregistrement, il faut appuyer sur le bouton d'enregistrement en haut a droite :

12.2.2 Nouvelle installation

Après la planification, le paramétrage et l'interconnexion des adresses de groupe, la mise en service effective du segment DALI est executée. La procédure de programmation du segment DALI connecté peut alors être lancée via la page « Mise en service » et la touche « Nouvelle installation »

Affectation des groupes

Lors de la première installation, il est déjà possible de selectionner des groupes, de sorte qu'une longue 2ème étape pour l'affection en groupes n'est plus nécessaire.

Reprise de périhériques déjà configurés en externe

Il est également possible de reprendre et d'intégrer une installation déjà configurée en externe, c'est-à-dire des ballasts électroniques déjà programmes avec une adresse courte et une affectation de groupes.
Avec cette option, il faut veiller à ce qu'à chaque adresse courte, le numéro ETS respectif soit affecté, c'est-à-dire que l'adresse courte 0 sera affectée à l'index ETS 1. Exemple : 2 ballastslectroniques trouvés avec l'adresse courte 5 et 6 seront affecté à l'index ETS 6 et 7.

Pendant l'apprentissage, tous les ballasts électroniques sont automatiquement détectés et une adresse courte de 0 à 63 est attribuée à chaque ballast. Le processus de programmation peut prendre jusqu'à 3 minutes, en fonction de la taille du segment DALI connecté. La progression est affichée dans la fenêtre pop-up.

Une fois la procEDURE d'apprentissage terminée, tous les ballastslectroniques trouvés sont repris dans le tableau.

L'identification est maintainant effectuee par l'allumage/l'extinction de la lampe respective.

Si un ballast électronique est identifié, il peut être affecté à un groupe ou dans le menu dérouulant en tant que ballast électronique individuel :

Ensuite, il est possible de selectionner l'affectation souhaitee au numero ETS du ballast electronique.

Exemple : le ballast électronique avec pilotage de la température de couleur avec l'adresse courte 2 est attribué au groupe 1 et au nombre ETS 1 :

Cette procédure permet d'affector tous les ballasts électroniques trouvés.

Important: l'adresse courte réelle est comprise entre 0 et 63.

Important : toutes les opérations effectuees sont d'abord affichees uniquement dans l'interface, elles ne sont pas directement chargées dans la passerelle DALI. Pour lancer le processus de chargement des parametes dans la passerelle et les ballasts electroniques, il faut actionner la touche « Programmer ».

Le processus de programmation peut prendre jusqu'à 1 minute.

Impératif : le processus de programmation sur la « page de mise en service » ne programme que les données de configuration DALI dans la passerelle et les ballasts électroniques. En outre, l'application ETS en soi avec les réglages des paramétres et les adresses de groupes doit être chargée dans l'appareil au préalable ou après l'identification et la mise en service DALI. Cette opération est le processus de chargement habituel dans l'ETS.

Si des ballasts électroniques supplémentaires doivent être ajoutés à un segment DALI déjà mis en service, ou si plusieurs ballasts électroniques défectueux doivent être replacés dans le segment, la fonction « Post-installation » doit être utilisée.

Si une post-installation est lancée, la passerelle vérifie d'abord sur la base de l'adresse longue DALI si tous les ballasts électroniques configurés au préalable sont encore Presents dans le segment. Normalement, des ballasts électroniques qui n'existant plus ou ne peuvent pas etre trouvés sont supprimés de la mémoire interne de la passerelle lors de la post-installation. Si les ballasts électroniques doivent etre conservés (par exemple si des parties de I'installation sont temporairement mises hors tension), l'option Conserver des ballasts électroniques déjà affectés permet d'empêcher leur suppression.

Normalement, les ballasts electronics n'ont pas d'adresse courte à la livraison et l'adresse longue est 0xFFFFFF.

Mais il est possible que les ballastslectroniques aient reçu une adresse courte, même si l'adresse longue est encore sur 0xFFFFFF (p. ex. en cas d'utilisation d'un outil de programmation externe). Pour supprimer cette adresse courte, la case « Supprimer l'adresse courte programme en externe » doit être cochée.

Une deuxieme etape consiste a rechercher de nouveaux ballasts electroniques dans le segment. Les derniers appareils trouves peuvent combler d'eventuelles lacunes ou etre ajoutes a la liste.

Important: tener compte du nombre maximal de ballasts électroniques (64) dans un segment.

Comme la position (adresse courte) des apparciels dernierement trouves a ete attribuée de maniere alatoire, une identificaton des lampes et, si neccasse, une attribution de groupe doit etre effectuees apres la post-installation comme pour la nouvelle installation.

Si le paramètre « Commuter l'alimentation en tension du ballast électronique via un objet » a été sélectionné, les objets correspondants sont envoyés avant la post-installation. À la première étape, ce ballast électronique peut être de nouveau affecté à un groupe.

Il est également possible de selectionner directement un groupe lors de l'installation ultérieure, ce qui évite une 2e étape fastidieuse pour l'affection aux groupes.

12.2.4 Défauts et affichage d'etat

L'identification des lampes/ballasts électroniques lors de la mise en service est visuelle (allumage, extinction, clignotement) et n'est possible que si les lampes électriques et les ballasts fonctionnent sans défaut. Si un défaut de lampe ou de ballast électronique est identifié par la passerelle pendant le processus d'installation, le ballast correspondant sera mis en evidence en rouge.

Si la durée de vie d'une lampe électrique, dans la mesure où une limite a été régée dans les paramètres ETS, dépasse la valeur, le ballast électronique est marqué en bleu.

Sur la page « Régliages », la touche Info permet d'appeler des informations supplémentaires :

12.2.5 Utilisation des abonnés DALI

Les abonnés DALI peuvent être pilotés directement de différentes manières. La ligne de menu met à disposition les fonctions suivantes :

Broadcast

Il s'agit de l'envoi de télégrammes sur le bus DALI dont tous les abonnés peuvent prendre reconnaissance et auxquels ils peuvent réagir. Ces ordres sont exécutés par tous les ballasts électroniques, qu'ils aient déjà été mis en service ou non. Ces ordres fonctionnent donc toujours, quel que soit l'état du système DALI.

Verrouiller des lampes de secours (convertisseurs)

Tous les convertisseurs sont alors verrouillés. Si, dans les 15 minutes après l'activation du mode de verrouillage, la tension sector des lampes de secours à batterie individuelle raccordées est coupée, les lampes ne passent pas en mode d'éclairage de secours, mais restent éteintes. Ce mode de fonctionnement peut être nécessaire en particulier lors de la phase de mise en service d'unBATIMENT pour éviter un fonctionnement permanent des lampes en question ainsi qu'un déchargement de la batterie.

Remplacement rapide

Si un ballast électronique individuel doit être remplace en raison d'un défaut, la fonction de remplacement rapide peut également être lancée au moyen de la touche correspondante. En cas d'execution de cette fonction, une confirmation est nécessaire dans une fenêtre d'interrogation. Si un remplacement rapide n'est pas admissible en raison des circonstances, la passerelle interrompt le processus avec un code d'erreur. Les différents codes d'erreur ont les significations suivantes :

Erreur de type 7: aucun ballast électronique défectueux
Erreur de type 8: plus d'un ballast électronique défectueux
Erreur de type 9: aucun nouveau ballast électronique trouve
Erreur de type 10: le ballast électronique a un mauvais type d'appareil
Erreur de type 11: plus d'un nouveau ballast électronique

Dans le tableau pour chaque ballast électronique individuel :

Commande de ballasts électroniques

Cette méthode permet un contact direct avec quelques ballasts électroniques.

Cette touche permet la suppression d'un ballast électronique. ÀpRES cette action, il n'est plus disponible et ne peut être retrouvé qu'au moyen d'une réinstallation. C'est la raison pour laquelle cette action doit être confirmée par l'opérateur.

12.2.6 Groupes/Affectation de ballasts électroniques

Ce tableau permet d'affector ou de réaffector très facilement les ballasts électroniques à des groupes. Des ballasts électroniques peuvent également être définis comme des ballasts électroniques individuels.

Cette page représentée dans un tableau les groupes à gauche et les ballasts électroniques à droite.

Chaque groupe est identifié par un numéro et une couleur et contient le nom du groupe correspondant. Chaque ballast électronique affiche le numéro du ballast et son nom. En outre, pour les ballasts électroniques, l'appartenance à un groupe est indiquée par une balise numérique et de couleur.

Les ballasts électroniques individuels sont repérés par une étoile. Les groupes et les ballasts électroniques actifs sont affichés sur fond jaune.

Dans la ligne de menu, les fonctions suivantes sont disponibles :

Commande Affection des groupes

Elle permet d'attribuer un ou plusieurs ballasts électroniques à un groupe. Il faut d'abord sélectionner le groupe, puis les ballasts électroniques qui doivent lui être affectés. L'attribution est immédiate et est confirmée par une fenêtre pop-up. Les ballasts électroniques attribués sont identifiés par une balise numérique et de couleur, correspondant au groupe.

Commande Affection de ballasts electroniques individuels

Cette commande permet de supprimer l'affection d'un ballast électronique à un groupe. Ensuite, c'est de nouveau un ballast électronique individuel qui est marqu par une étoile.

Ces ordres de diffusion activent ou désactiver tous les groupes et les ballasts électroniques.

Commuter marche/arret

Ces deux ordres permettent d'activer ou de désactiver des groupes ou des ballasts électroniques individuels.

13 Mise en service DALI : détecteurs de mouvement et boutons-poussoirs

La passerelle DALI P64 KNX permet de configurer des péripériques d'entrée.

Seuls les détecteurs de mouvement conformes à la norme IEC 62386 partie 303/304 sont pris en charge. Il s'agit par exemple des détecteurs de présence theRonda S360 DALI-2 S UP WH (2080590), theRonda P360 DALI-2 S UP WH (2080090), PlanoSpot 360 DALI-2 S DE WH (2030190).

Chaque périphérique d'entrée est identifié par une adresse courte, comme pour les ballasts électroniques. Celle-ci est attribuée lors de la nouvelle installation. La passerelle DALI P64 KNX prend en charge jusqu'à 8 détecteurs de mouvement.

Chaque périphérique d'entrée peutContainir une ou plusieurs instances. Pour les détecteurs de mouvement, il est courant qu'une instance représenté le « mouvement » et qu'une autre instance représenté la luminosité.

Ce type de détecteur de mouvement est preréglé dans la passerelle DALI P64 KNX.

13.1 Mise en service DCA

Les paramétrages pour les affectations et la programmation de détecteurs de mouvement s'effectuent dans DCA. Acceder donc depuis la page de mise en service à la page des détecteurs de mouvement.

13.1.1 Préparatifs

La première étape consiste à planifier et à nommer les détecteurs de mouvement. Voir 21.5 Détector de mouvement et captein de luminosité et suivants. Selon les paramètres ETS, les différents types de périhériques d'entrée s'affichent avec des icones différentes.

13.1.2 Nouvelle installation

La procédure de programmation du segment DALI connecté peut être lancée via la page « Mise en service » et la touche « Nouvelle installation »

New Installation

Pendant l'apprentissage, tous les détecteurs de mouvement sont automatiquement détectés et une adresse courte de 0 à 63 est attribuée à chaque détector de mouvement. Le processus de programmation peut prendre jusqu'à 3 minutes, en fonction de la taille du segment DALI connecté. La progression est affichée dans la barre de progression en bas à droite de la fenêtre. En même temps, une fenêtre indique le nombre de détecteurs de mouvements trouvés ou l'opération en cours.

Found Inputs...1

Une fois la procédure d'apprentissage terminée, tous les détecteurs de mouvement trouvés sont inscrits dans la liste des apparêls restant à identifier dans la partie droite.

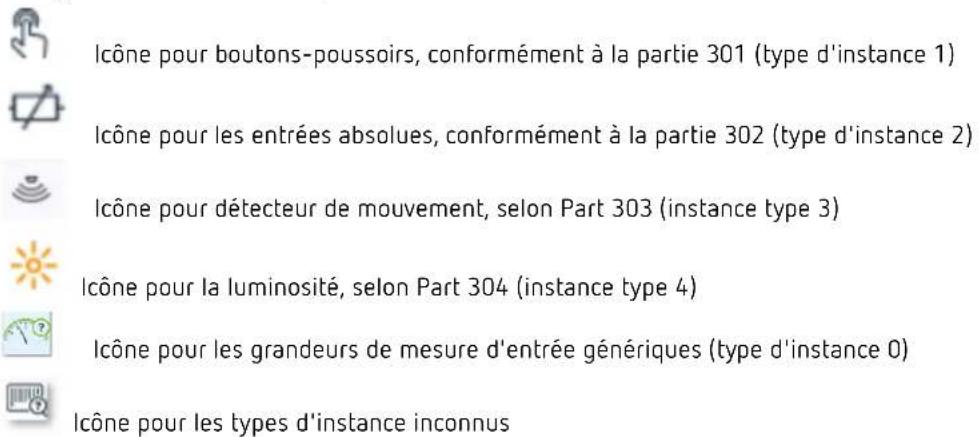

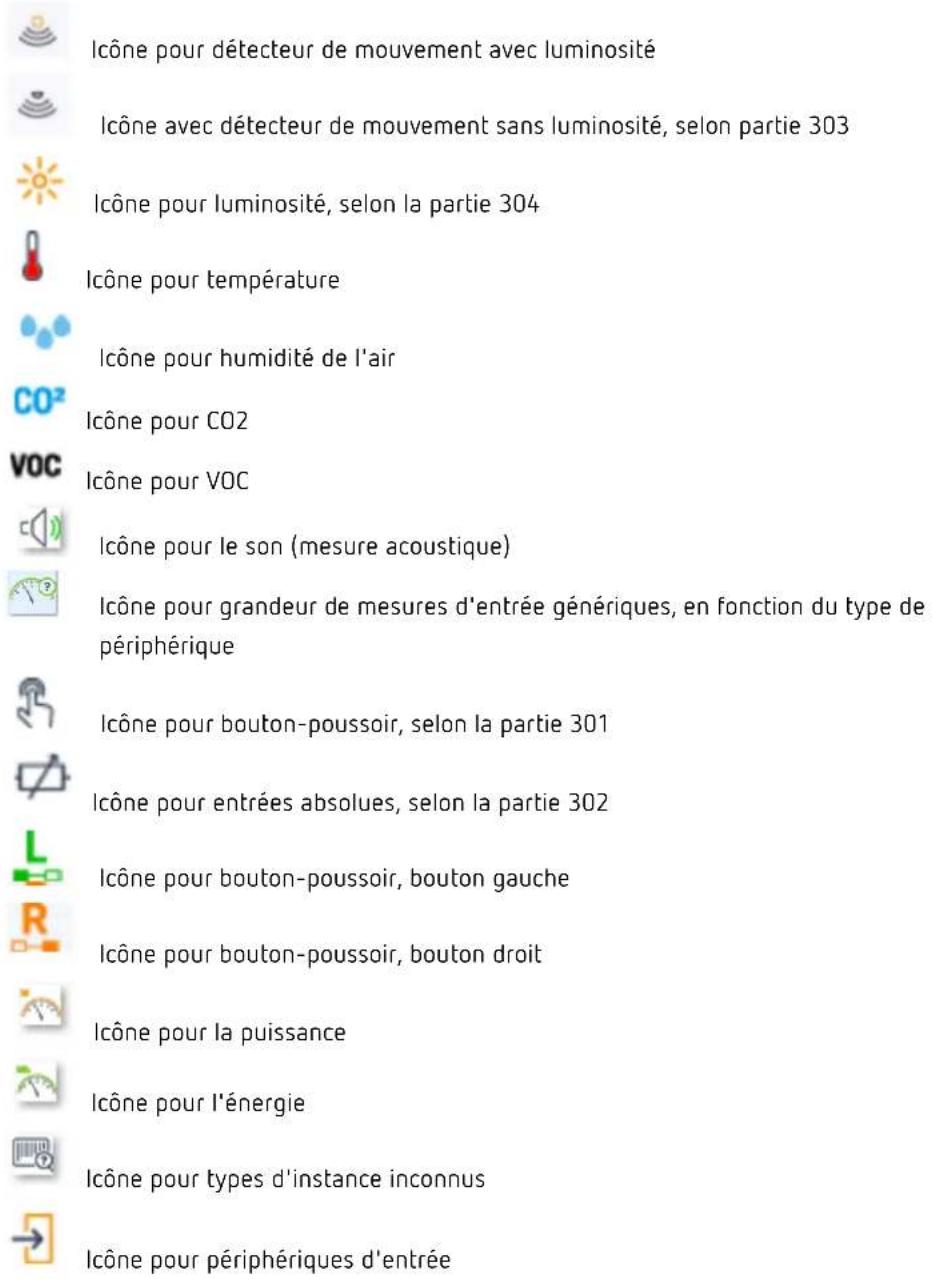

Les types d'instance suivants peuvent être reconnus :

L'identification s'effectue par le biais d'un processus d'identite des détecteurs de mouvement. En cas d'activation, une LED clignote dans le détecteur de mouvement identifié.

La manière dont le détecteur de mouvement connecté indique son identification peut varier selon le fabricant. Lire à ce sujet les instructions des fabricants.

13.1.3 Attribuer des textes descriptifs

Un clic droit dans l'arborescence droite des peripheriques d'entree troveds permit de saiser un descriptif comprenant au maximum 20 caractetes.

13.1.4 Affection des périhériques d'entrée aux entrées ETS

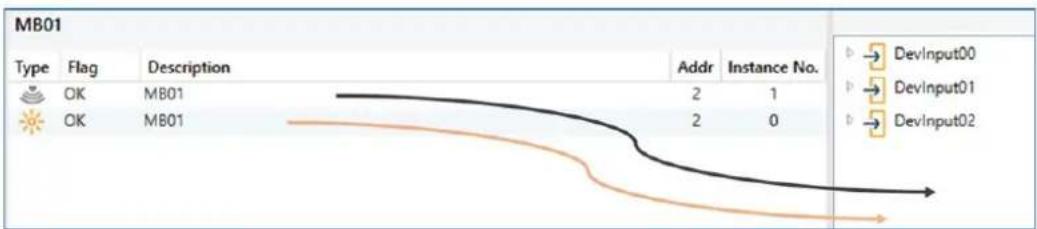

Lorsqu'un périhérique a été identifié, il peut être déplaced par glisser/déposer sur l'entrée ETS correspondante dans le tableau. L'affection se base sur des niveaux d'instance. Chaque instance peut être attribuée à une entrée ETS souhaitée.

Une fois l'affection effectuee par glisser/deposer, le Flag « Plan » indique le statut et le lien à droite est affiché dans une talle de police standard.

Pour supprimer une affection d'une instance, cette entree peut etalement etre replacee dans l'arborescence droite.

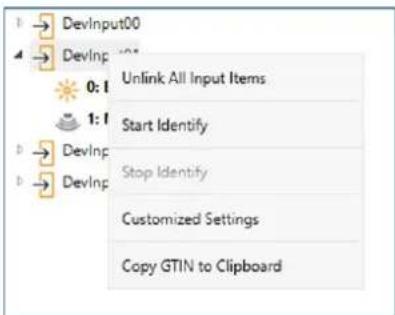

Pour supprimer toutes les affectations des instances d'un périhérique d'entrée, utiliser le point « Effacer toutes les liaisons existantes » dans le menu contextuel du périhérique. Pour ouvrir le menu contextuel du périhérique d'entrée, faire un click droit avec la souris.

Important : toutes les opérations effectuees sont d'abord affichees uniquement dans l'interface de DCA et ne sont pas directement chargées dans la passerelle DALI. Pour lancer le processus de chargement des affectations dans la passerelle et les péripériques d'entrée, il faut actionner la touche « Programme »

Le processus de programmation peut durer 1 minute. La barre de progression indique le statut actuel. Une fois le processus de chargement terminé, tous les péripériques d'entrée préalablement planifiés seront programmes dans le système réel avec la configuration DALI. Dans le tableau de la configuration des péripériques d'entrée, les péripériques en question sont marqués avec le Flag « OK » et l'hyperlien à droite est représenté en gras.

Impératif : le processus de programmation sur la page « Mise en service » et la page « Periphériques d'entrée » ne programme que les données de configuration DALI dans la passerelle et dans les ballasts électroniques/periphériques d'entrée. En outre, l'application ETS en question avec les réglages des paramètres et les adresses de groupes des objets de communication doit être chargée dans le péripérisque au préalable ou après l'identification DALI et la mise en service. Cette opération est le processus de chargement habituel dans l'ETS.

Si des détecteurs de mouvement supplémentaires doivent être ajoutés à un segment DALI déjà mis en service, ou si un ou plusieurs détecteurs de mouvement défectueux doivent être remplacés dans un segment, la fonction « Post-installation » doit être utilisée.

Post Installation

Si une post-installation est lancée, la passerelle vérifie d'abord sur la base de l'adresse longue DALI si tous les détecteurs de mouvement configurés au préalable sont encore prênts dans le segment. Des détecteurs de mouvement qui n'existant plus ou ne peuvent pas été trouvés sont normalement supprimés de la mémoire interne de la passerelle lors de la post-installation.

Important : tener compte du nombre maximal de détecteurs de mouvement (8) dans un segment.

Comme la position (adresse courte) des apparciels dernierement trouvés a ete attribuée de maniere alatoire, une identificaton des detecteurs de mouvement doit etre effectue apres la post-installation comme pour la nouvelle installation.

Important : toutes les opérations effectuees sont initialement affichees uniquement dans l'interface, mais ne sont pas directement charges dans la passerelle DALI. Pour lancer le processus de chargement des parametes dans la passerelle et les détecteurs de mouvement, il est impératif d'actionner la touche « Programme »

Download

13.1.6 Utilisation de plusieurs instances

Le concept prévoit la configuration d'un élément ETS (mouvement/luminosité ou bouton-poussoir) avec plus d'une instance.

Cas d'application : concept maître/escloor dans un long couloir. Dans une telle situation, plusieurs détecteurs de mouvement doivent être installés et interagir pour éclairer le couloir. Pour supporter plus d'une instance, le paramètre ETS correspondant doit être activé.

Dans l'aperçu DCA, chaque instance apparait comme une ligne séparée afin d'étabrir une connexion avec un périphérique réel.

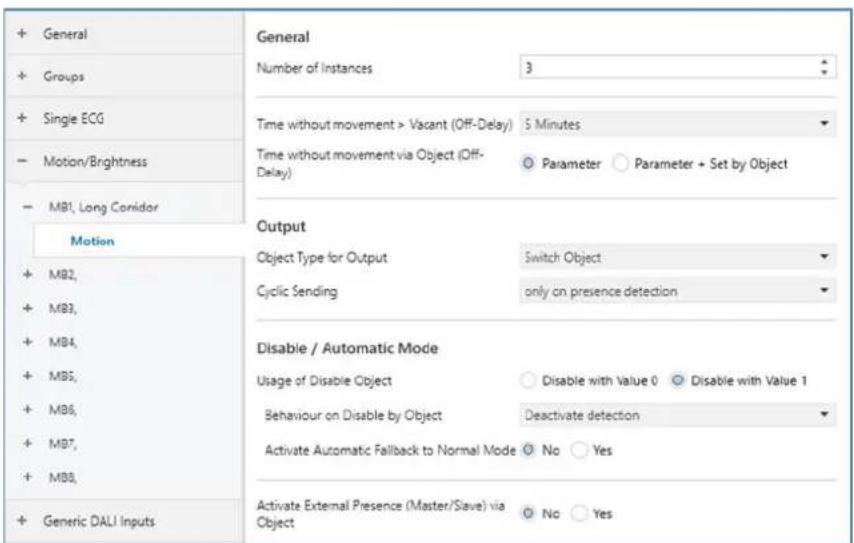

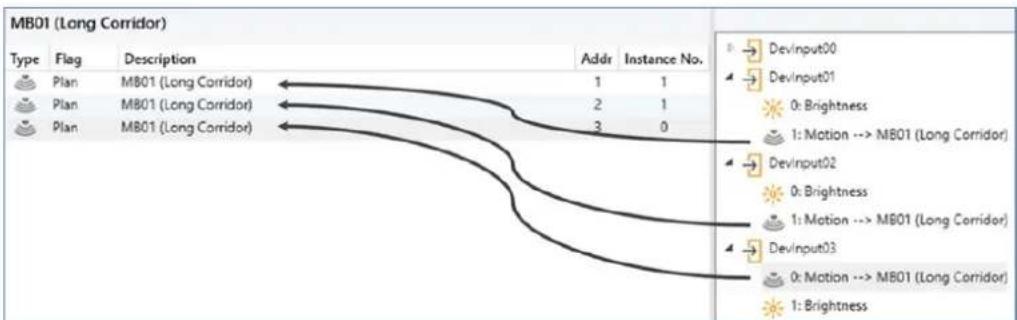

Dans cet exemple, 3 instances et 3 détecteurs de mouvement différents réels sont reliés à un détecteur de mouvement ETS. Il en résultat que le détecteur de mouvement ETS ne sera déclenché que si une des 3 instances des péripériques réels détece un mouvement.

Plusieurs instances qui sont reliées à une entree ETS fonctionnement comme une porte OU. Tous les résultats qui sont reconnus par les peripériques réels déclenchent la fonction.

13.1.7 Boutons-poussoirs/interfaces pour boutons-poussoirs DALI

La passerelle DALI P64 KNX supporte jusqu'à 8 boutons-poussoirs/interfaces pour boutons-poussoirs DALI avec au maximum 8 touches ou 4 paires de touches.

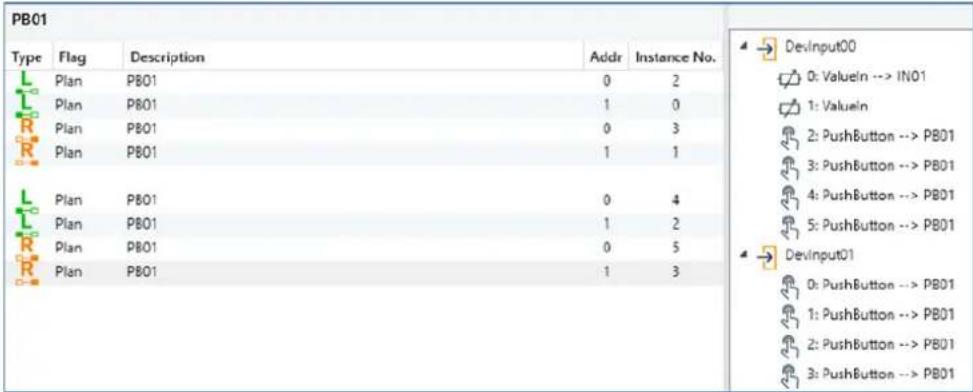

Le réglage ETS fonctionne par « paire », c'est pourquoi l'aperçu dans DCA indique aussi la touche « gauche » et « droite » comme une paire. Si un bouton-poussoir à 4 touches est configuré, seules deux paires sont affichées.

Un bouton-poussoir dans l'ETS peut, de même, être paramétré avec plusieurs instances.

Cela permet, par exemple, de réaliser deux boutons-poussoirs DALI réels dans une pièce avec la même configuration ou fonctionnement.

D'autres informations figurent dans le manuel du fabricant de ce périhérique d'entrée. Les numérios d'instance de chaque touche ne peuvent être modifiés qu'avc la documentation du fabricant de ce bouton-poussoir DALI ou de cette interface pour boutons-poussoirs.

13.1.8 Peripériques d'entrée spécifiques (entres génériques)

De plus en plus de fabricants de détecteurs de mouvement DALI-2 offrent également d'autres types de capteurs de mesure :

Luminosité
- Température
- Humidité
- Qualité de l'air
.

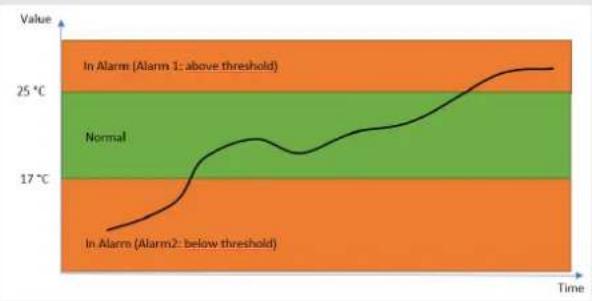

Ces informations peuvent également être affectées aux objets de communication ETS. C'est la raison pour laquelle les paramétres ETS de ces « entrées génériques » doivent être définis en conséquence, voir chapitre 21.6 Entrées DALI génériques.

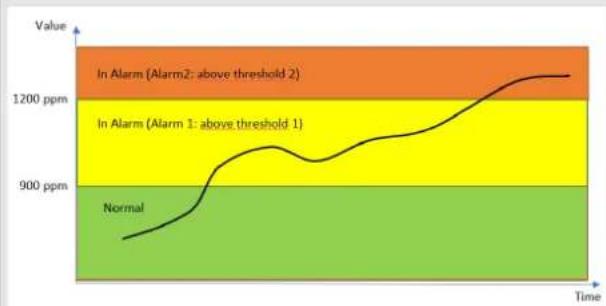

Dés qu'un tel périphérique, par exemple une sonde de température, a été identifié, il peut être déplace par glisser/déposer sur l'entrée ETS correspondante dans le tableau.

13.1.9 Entrees spécifiques aux périhériques

Sur le cote croit de la fenetre des peripheriques d'entrée DCA, le menu contextual du chaque péripérisque d'entrée permet d'effectuer des réglages spécifique au péripérisque.

Dans le chapitre d'exemple précédent, une instance d'entrée absolue a ete affectee a un element de tempereature ETS.

Il n'existe malheureusement aucune norme qui definit le format et la plage de la valeur reprise. Il en résultat que des réglages spécifique au fabricant doivent être configurés dans le périphérique d'entrée, normalement par l'écriture de valeurs spécifique dans des banques de mémoire spéciales.

Pour permettre un tel reglage specifique, DCA offre la possibilite de modifier des valeurs dans des banques de memoire.

Sur le cote croit de la fenetre des peripheriques d'entrée DCA, le menu contextual du chaque peripherique d'entrée permet d'adapter le réglage de la mémoire.

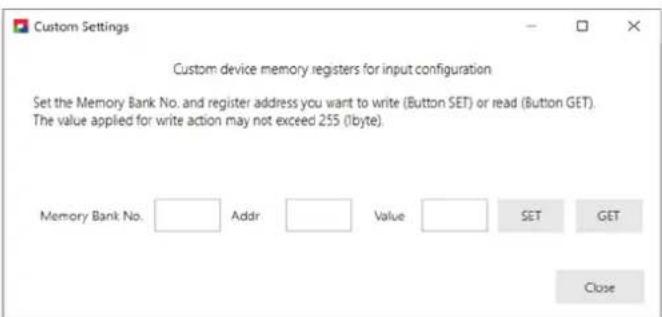

Si vous cliquez sur « Paramètres personalisés », la fenêtre suivante s'ouvre :

Une position mémoire spécifique est définié par le nombre de banque de mémoire, l'adresse du registre et la valeur à écrire ou à dire.

D'autres informations figurent dans le manuel du fabricant d'un tel périhérique d'entrée.

13.1.10 Voyants de défaut et de statut

Pendant le fonctionnement, un périphérique d'entrée ou même une seule instance peut signaler un défaut. Si la passerelle détecte une panne, l'instance concernée est marquee en rouge.

Étant donné que l'aperçu n'est pas actualisé automatiquement et que quelques minutes peuvent s'écouler jusqu'à la détction d'une panne par la passerelle DALI, nous vous recommendons de déclencher manuellement l'actualisation de l'aperçu par pression du bouton « Status Sync ».

Il est ainsi certain que le statut affiché est actualisé avec le statut réel et que les éventuelles pannes détectées entre-temps sont correctement indiquées.

13.1.11 Appeler un code GTIN

Il peut être parfois très intereessant de consulter quelques données dans la « base de données produit » officielle de la DALI Alliance/DIIA, voir https://www.dali-alliance.org/products. Le code GTIN est une reference simple pour trouver un produit. Il est unique pour chaque apparéil DALI-2.

Sur le cote croit de la fenetre des peripheriques d'entrée DCA, le menu contextual du chaque périhérique d'entrée permet de copier le GTIN dans le presse-papiers.

Ces informations pourront etre tout simplement utilisées par la suite dans la base de données produit du site Web.

13.1.12 Calibrage de la régulation à lumière constante

Voir chapitre 6.4 Calibrage de la regulation à lumière constante.

13.2 Mise en service Web

En raison de la force interaction avec le contexte ETS et les parametres, une mise en service des péripériques d'entrée n'est pas assistée par le site Web.

14 Le module de scènes

La passerelle DALI P64 KNX autorise la programmation et l'objet de 16 scènes de lumière internes maximum. Cetobjet de scènes s'effectue via un objet de scene à 1 octet. Il est alors possible de définir laquelle de chacune des scènes DALI 1-16 sera appelée avec celle scène KNX 1-64 (valeur 0-63). Cet objet permet egressement d'enregistrer des scènes (bit 7 definite). À l'enregistrement, la valeur actuellément réglee est reprise comme valeur de scene.

Dans le cas des équipements DALI DT-8, la couleur de la lumière ou la température de couleur actuellesment régée est également transférée à la scène et régée en conséquence lors de l'appeil de la scène.

En principe, une scène peut etre constituee de groupes et de ballasts electroniques individuels (tant quils ne sont pas affectes a un groupe).

L'affection du groupe respectif à la scène ou la suppression du groupe de la scène, ainsi que l'affection KNX à la scène DALI, peuvent être effectuees dans DCA ou via le site Web. Le réglage des valeurs associées et, si nécessaire, de la couleur lors de I'appeal de la scène est également possible via les deux méthodes de configuration.

Lors d'un appel de scène, la scène programmée est demarrée par défaut immédiatement, sans délié de variation. Si une scène doit être variee, un délambda de variation peut également être définir pour chaque scène. Si une scène est en cours de variation, une commutation d'un groupe individuel (ou d'un ballast électronique) de la scène n'arrête pas toute la scène, mais seul le groupe respectif concerné est affecté. Tous les autres groupes poursuivient le processus de variation lancé par l'appeil de scène.

Un objet de variation à 4 bits est disponible pour chaque scène. Cela permet de varier ensemble toutes les lampes disposées dans la scène.

14.1 Configuration de scènes avec DCA

Les paramétrages pour les affectations et la programmation de scènes s'effectuent dans DCA. Pour cela, il faut acceder à la page des scènes depuis la page de mise en service.

14.1.1 Configuration

Dans le champ de description des scènes, un nom convivial peut être attribué à la scene en question. Ce nom peut composer au maximum 20 caractères.

Si la scène ne doit pas démarrer immédiatement lorsqu'elle est appelée, mais doit être variee à la valeur finale, une durée de variation pourra également être régée individuellement pour chaque scène.

Important : cette durée de variation se rapporte toujours à la plage de valeurs complète. En conséquence, une durée de variation de 30 s signifie une modification de la valeur de 100% en 30 s. Si, dans la scène, la valeur n'est modifiée que de 50% , cette modification sera effectuee en 15 s.

Dans la partie gauche, la scène souhaitee peut d'abord etre selectionnee dans le menu deroulant.

Une « coche » signifie que la scène en question a déjà été définie.

L'activation de la scene s'effectue via un objet de scene à 1 octet conformément au DPT 18.001. Avec le standard KNX, il est ainsi possible d'avoir accès à 64 scènes au maximum. Seulement 16 scènes sont néanmoins disponibles dans la passerelle DALI. Par défaut, l'attraction de la scene DALI à la valeur KNX qui appelle les scènes est régée sur une affectation un à un. Cela signifie que la scène 1 de la passerelle DALI est activée via la valeur d'objet KNX 0 (scène KNX 1) ou programmee via la valeur d'objet 128. Dans DCA, il est possible de modifier cette affectation. Le réglage peut être effectué dans l'en-tête de l'éditeur de scènes :

Dans l'exemple ci-dessus, la scene DALI selectionnée est appelée via la valeur d'objet 19 (scene KNX 20) ou programmee via la valeur 147. Il faut alors veiller à une affection sans équivoque. Si la même scene KNX est attribuée à différentes scènes DALI, seule la première scene DALI est appelée/programmée par l'appele de scene KNX.

Les groupes qui sont influencés par cette-scène peuvent alors'être glissés et déposés de l'arborescence sur la droite dans la fenêtre des scènes au milieu.

Les valeurs souhaitées pour cette scène peuvent restant parente saisies dans les différentes entres.

Valeur

Indique la valeur de la luminosité de 0 à 100 % et peut être selectionnée via un menu déroulant.

Couleur

Indique la couleur selon le type de commande de couleurs pour ce groupe. Ouvrir pour cela une fenêtre par double-click ou avec le menu contextual pour selectionner simplement la couleur dans un sélectionur de couleurs.

Conserver la valeur

Avec ce réglage, la valeur actuelle resteinchangée lors de l'appele de la scène. Le champ desaisie de la valeur est désactivé, car il n'est pas pris en compte dans cette fonction. Une saisiedans le champ de la valeur sera ignoreré.

Conserver la couleur

Avec ce réglage, la couleur actuelle resteinchangée lors de l'appele de la scène. Le champ desaisie de la couleur est déactivé, car il n'est pas pris en compte dans cette fonction. Une saisiedans le champ de la couleur sera ignoreré.

Pour supprimer une entrée, il est possible de selectionner le groupe correspondant et de le replacer par glisser/déposer dans l'arborescence de droite.

Une autre façon de supprimer une entrée est le menu contextual (click droit dans une ligne) :

14.1.2 Saisie de la couleur

Chaque groupe ou ballast électronique ne peut prendre en charge qu'un type de commande de couleurs.

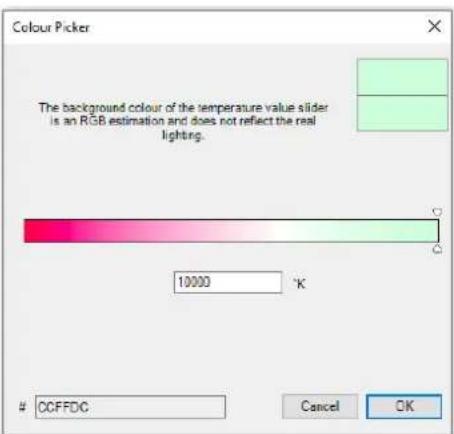

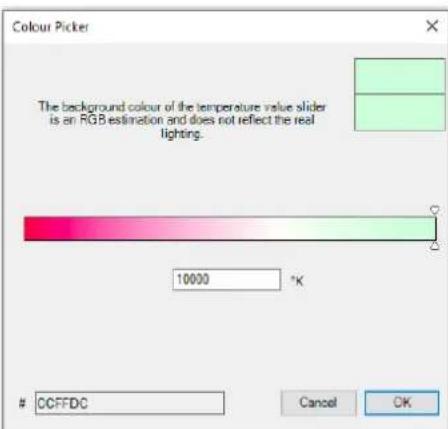

Cette fenêtre pour la saisie de la couleur s'affiche pour le type « Température de couleur »

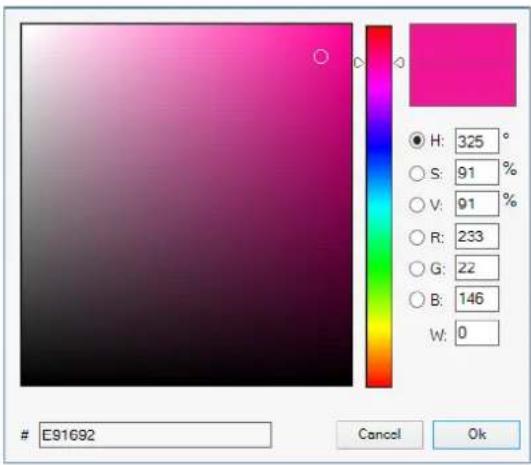

Cette fenêtre pour la saisie de la couleur s'affiche pour le type « RGB (RGBW) » ou « HSV » :

Cette fenêtre pour la saisie de la couleur s'affiche pour le type « XY »

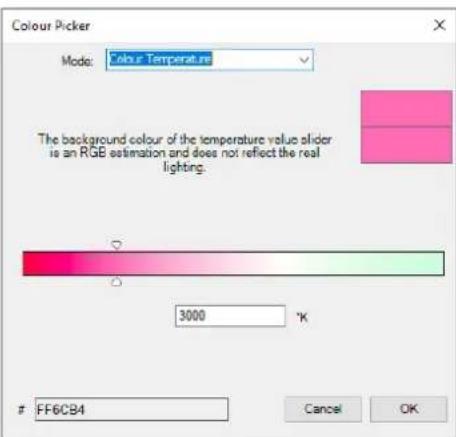

Groupes avec commande de couleurs variable

Si un groupe a ete selectionne avec ETS comme type de couleur « RGB + temperature de couleur », ce groupe peut etre utilise dans la scene avec les deux commandes de couleur. Ce type est caracterisé par I'elément de dialogue suivant :

14.1.3 Programmer les scènes

Après l'affection et le réglage de toutes les valeurs de la scène, celle-ci doit être chargée dans les ballasts électroniques DALI. Pour cela, il faut cliquer sur la touche « Programme » située en haut à droite.

Download

Une connexion avec la passerelle DALI est alors requise. En principe, la planification des différentes scènes peut également être effectue « hors ligne » dans l'ETS, independamment du système DALI. L'appli DCA doit être connectée à la passerelle uniquement pour le processus de programmation.

14.1.4 Test d'un événement dans la scène

Le menu contextuel (click droit dans une ligne) offre une possibilité de tester le réglage d'un événement :

Une connexion avec la passerelle DALI est alors requise. L'ordre avec le réglage de la valeur et de la couleur est exécuté pour ce groupe. Cela permet de vérifier la propriété souhaitée avant de programmer l'ensemble de la scene. Si les propriétés « Conserver la valeur » ou « Conserver la couleur » sont définies, les valeurs correspondantes ne sont pas activées mais conservées à leur valeur actuelle.

14.1.5 Test de l'ensemble de la scène

Test Szene

Suite au processus « Programme » une scène, la touche sera active. Un clic sur la touche a pour effet d'activer la scène selectionnée et de l'exécuter. Une connexion avec la passerelle DALI est alors requise.

Afin de pouvoir réutiliser une scene déjà créée, elle est exportée. Le fichier XML génére peut être enregistré séparément pour être réutilisé dans un autre projet ou modele. Les ordres d'exportation ou d'importation se trouvent dans le menu contextual.

Le mode est sauvégadé sous forme de fichier XML dans le repertoire cible souhaïte.

14.2 Configuration de scènes avec le serveur Web

Les paramétrages pour les affectations et la programmation de scènes peuvent s'effectuer depuis le site Web via le serveur Web. Àpres le lancement du site Web, il faut acceder à la page de configuration et selectionner « Scènes »

Il est possible de configurer ici jusqu'à 16 scènes. Chaque-scène peut composer un texte descriptif.

14.2.1 Configuration

Dans la partie gauche, la scène souhaïée peut être seLECTIONnée dans le menu dérounant. Une « étoile » signifie que la scène en question a déjà été définie.

Dans le champ de description des scènes, un nom convivial peut être attribué à la-scène en question. Ce nom peut composer au maximum 10 caractères.

Si la scène ne doit pas démarrer immédiatement lorsqu'elle est appelée, mais doit être variee à la valeur finale, une durée de variation pourra également être régée individuellement pour chaque scène.

Important : cette durée de variation se rapporte toujours à la plage de valeurs complète. En conséquence, une durée de variation de 30 s signifie une modification de la valeur de 100% en 30 s. Si, dans la scène, la valeur n'est modifiée que de 50% , cette modification sera effectuee en 15 s.

L'activation de la scène s'effectue via un objet de scene à 1 octet conformément au DPT 18.001. Avec le standard KNX, il est ainsi possible d'avoir accès à 64 scènes au maximum. Seulement 16 scènes sont néanmoins disponibles dans la passerelle DALI. Par défaut, l'attraction de la scène DALI à la valeur KNX qui appelle les scènes est réglée sur une affectation un à un. Cela signifie que la scène 1 de la passerelle DALI est activée via la valeur d'objet KNX 0 (scène KNX 1) ou programmee via la valeur d'objet 128. Il est possible de modifier cette affectation. Le réglage peut être effectué dans l'en-tête de l'éditeur de scènes :

Dans l'exemple ci-dessus, la scene DALI selectionnée est alors appelée via la valeur d'objet 19 (scene KNX 20) ou programmee via la valeur 147. Il faut alors veiller à une affection sans équivoque. Si la même scene KNX est attribuée à différentes scènes DALI, seule la première scene DALI est à chaque fois appelée/programmée par l'appeil de scene KNX.

Les actions suivantes sont disponibles pour une scene selectionnee :

• Ajouter une nouvelle entrée
• Tester la scène (pour cela, elle doit avoir ete chargee au prealable dans la passerelle)
• Sauvegarder une scène
• Charger de nouveau des données de configuration
• Supprimer une scène

14.2.2 Saisie de la couleur

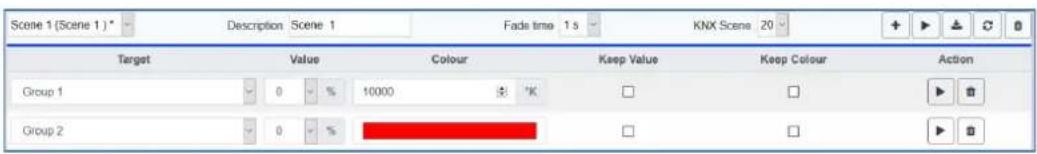

Si des ballasts électroniques individuels ou des groupes sont paramétrés pour la commande de couleurs (DT-8), une couleur peut être définie en plus de la valeur d'éclairage. Pour cela, il faut cliquer dans le champ Couleur du groupe ou du ballast électronique souhaité :

Le réglage d'une couleur n'est possible que si le groupe ou le ballast électronique concerné a été activé pour la commande de couleurs. Sinon « N/A » (not applicable) est indiquédans le champ « Couleur »

Une autre fenêtre s'ouvre dans laquelle les données de couleur peuvent être définies.

Avec la confirmation « OK», la couleur définie pour le groupe/le ballast électronique individuel est reprise dans la scène.

Deux Flags supplémentaires peuvent être utilisés pour définir si seul le réglage de la valeur ou seul le réglage de la couleur doit être effectué :

KV (Keep Value) Le réglage de la valeur ne change pas, seule la couleur est prise en compte
- KC (Keep Colour) Le réglage de la valeur ne change pas, seule la valeur est prise en compte

Groupes avec commande de couleurs variable

Si un groupe a ete selectionne avec ETS comme type de couleur « RGB + temperature de couleur », ce groupe peut etre utilise dans la scene avec les deux commandes de couleur. Ce type est caracterisé par I'element de dialogue suivant :

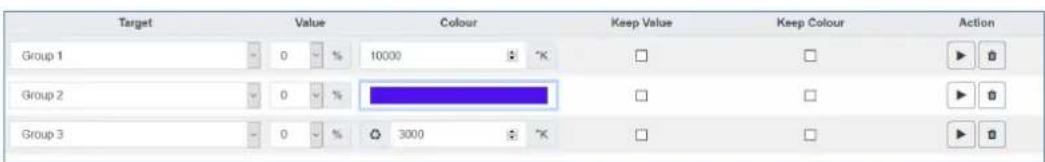

Un clc sur l'icone gauche a pour effet de passer de la temperature de couleur indiquee en Kelvin au dialogue de couleur habitual.

14.2.3 Programmation des scènes et test de scènes

Une fois les entrées pour toutes les scènes souhaitées saisies, les paramêtres doivent encore être chargés dans l'appareil à partir du navigateur. Il faut pour cela actionner la touche « Enregistrer »

Les données de la scène sont ensuite transférées en même temps aux ballasts électroniques connectés. Lors de la programmation, un texte descriptif (10 caractères maximum) peut également être attribué à la scène concernée. Pour cela, le nom doit être saisi dans le champ textuel situé au-dessus du bloc de scène avant d'être enregistré. Si la scène selectionnée doit être activée pour le test, il est possible d'utiliser la touche « Tester la scène » pour cela.

Le chargement des données des scènes de la passerelle dans le navigateur Web est possible via la touche « Charger de nouveau la scene »

14.2.4 Test d'un événement dans la scène

La colonne « Action » offre une possibilité de tester le réglage d'un événement. À l'activation de la touche « Play », cet événement est envoyé au bus DALI.

L'ordre avec le réglage de la valeur et de la couleur est exécuté pour ce groupe ou ballast. Cela permet de vérifier la propriété souhaitée avant de programme l'ensemble de la scene. Si les propriétés « Conserver la valeur » ou « Conserver la couleur » sont définies, les valeurs correspondantes ne sont pas activées mais conservées à leur valeur actuelle.

15 Le module d'effets

Outre l'utilisation de scènes de lumière, la passerelle DALI P64 KNX permet également d'utiliser des effets. Un effet est une commande de séquencerment de valeurs d'éclairage de différents groupes et/ou ballasts individuels. Les différentes valeurs d'éclairage peuvent alors être pilotées directement ou être variees par une valeur de variation. Important : l'indication se refère au-delai de variation de 0 à 100 % (voir également le module de scènes). Avec la passerelle DALI, 16 effets indépendants peuvent être réalisés. Un effet est démarre et stoppe via un objet à 1 octet. Si le bit 7 est activé dans l'objet, l'effect correspondant est lancé. La réception d'un objet avec bit 7 efface entraine l'arrêt de l'effet.

Il est possible de programmer 500 séquences d'effets au total qui peuvent être réparties auchoix sur les 16 effets.

15.1 Configuration des effets avec DCA

Les paramétrages pour les affectations et la programmation d'effets s'effectuent dans DCA. Pour cela, il faut acceder à la page des effets depuis la mise en service.

15.1.1 Configuration

Sur la page des effets, l'effet souhaité peut d'abord être selectionné dans le menu déroulant. Dans le champ de description des effets, un nom convivial peut être attribué. Ce nom peut composer au maximum 20 caractères.

Avec une coche pour « Sans fin», l'effet sera joué indéfiniment et ne pourrait être interrompu que par un ordre d'arrêt.

Les groupes et ballasts electronics individuels qui sont requis dans cet effet peuvent alors être glissés et déposés de l'arborescence sur la droite dans la fenêtre des séquences d'effets au milieu. Les entrées dans la liste sont dans l'ordre des différentes séquences d'effets. Si cet ordre doit être modifié au sein d'une liste, cela est possible par glisser/déposer avec la souris.

Les valeurs souhaitées pour cette-scène peuvent maintenant etre saisies dans les differentes entrees.

Valeur

Indique la valeur de la luminosité de 0 à 100 % et peut être selectionnée via un menu déroulant.

Couleur

Indique la couleur selon le type de commande de couleurs pour ce groupe. Ouvrir pour cela une fenêtre par double-clic ou avec le menu contextual pour selectionner simplement la couleur dans un selecteur de couleurs.

Conserver la valeur

Avec ce réglage, la valeur actuelle resteinchangée lors de l'appele de la scène. Le champ desaisie de la valeur est déactivé, car il n'est pas pris en compte dans cette fonction. Une saisiedans le champ de la valeur sera ignoreré.

Conserver la couleur

Avec ce réglage, la couleur actuelle resteinchangée lors de l'appele de la scène. Le champ desaisie de la couleur estdésactivé,caril'est pas pris en compte dans cette fonction.Unesaisiedans le champ de la couleur sera ignoreré.

Temps d'augmentation de l'intensité

Ce paramètre permet de définir le temps nécessaire pour obtenir le réglage souhaite. Il est ainsi possible de définir des effets de fondu enchaîné.

Temporisation

La temporisation définit la durée jusqu'au prochain événement.

Pour supprimer une entrée, il est possible de selectionner le groupe correspondant et de le placer par glisser/déposer dans l'arborescence de droite. Le menu contextual (Supprimer l'élement) est un autre moyen :

15.1.2 Saisie de la couleur

Chaque groupe ou ballast électronique ne peut prendre en charge qu'un type de commande de couleurs.

La fenêtre suivante pour la saisie de la couleur s'affiche pour le type « Température de couleur ».

La fenêtre suivante pour la saisie de la couleur s'affiche pour le type RGB (RGBW) ou HSV :

La fenêtre suivante pour la saisie de la couleur s'affiche pour le type XY.

Pour le type RGB + température de couleur, une sélection est proposée dans la ligne supérieure.

15.1.3 Programmer les effets

Après l'affoctation et le réglage de toutes les valeurs d'effet, celui-ci doit être enregistré dans l'appareil. Pour cela, il faut cliquer sur la touche « Programme » située en haut à droite.

Une connexion avec la passerelle DALI est alors requise. En principe, la planification des différents effets peut également être effectue « hors ligne » dans l'ETS, independamment du système DALI. L'appli DCA doit être connectée à la passerelle uniquement pour le processus de programmation.

15.1.4 Tester un événement dans l'effet

Le menu contextuel (click droit dans une ligne) offre une possibilité de tester le réglage d'un événement :

Une connexion avec la passerelle DALI est alors requise. L'ordre avec le réglage de la valeur et de la couleur est exécuté pour ce groupe ou ballast. Cela permet de vérifier la propriété souhaitée avant de programme l'ensemble de l'effect. Si les propriétés « Conserver la valeur » ou « Conserver la couleur » sont définies, les valeurs correspondantes ne sont pas activées mais conservées à leur valeur actuelle.

15.1.5 Test de l'ensemble de I'effet

Suite au processus « Programme » un effet, la touche sera active. Un actionnement de la touche a pour effet d'activer l'effet sélectionné et de l'exécuter. Une connexion avec la passerelle DALI est alors requise.

Pour arrêter un effet sans fin, il suffit de cliquer sur la touche d'arrêt correspondante.

Afin de pouvoir réutiliser un effet déjà créé, il est possible de l'exporter. Le fichier XML générape peut être enregistré séparément pour être réutilisé dans un autre projet ou modele. Les ordres d'exportation ou d'importation se trouvent dans le menu contextualuel.

Le modele est sauvegarde sous forme de fichier XML dans le repertoire cible souhaite.

15.2 Configuration des effets avec le serveur Web

Les paramétrages pour les affectations et la programmation d'effets peuvent s'effectuer depuis le site Web via le serveur Web. ÀpRES le lancement du site Web, il faut acceder à la page de configuration et selectionner « Effets »

15.2.1 Configuration

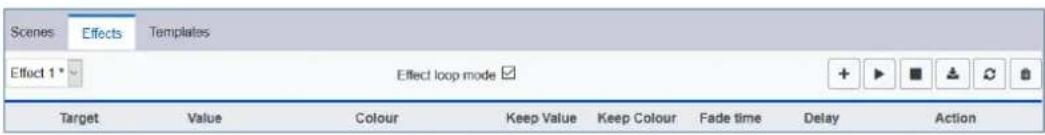

Dans la partie gauche, l'effet souhaïte peut être selectionné dans le menu dérouulant. Une « étoile » signifie que l'effet en question a déjà été définir.

Avec une coche pour « Sans fin», l'effet sera joué indéfiniment et ne pourrait être interrompu que par un ordre d'arrêt.

Les actions suivantes sont disponibles pour un effet seLECTIONné :

• Ajouter une nouvelle entree
• Tester l'effet (pour cela, il doit avoir eté charge au préalable dans la passerelle)
• Sauvegarder des effets
• Charger de nouveau des données de configuration
• Supprimer un effet

La touche « plus » permet d'ajouter de nouvelles entres à l'effet sélectionné.

Avec le menu déroulant propose, le groupe ou le ballast électronique souhaïte peut être sélectionné.

Les entrées dans la liste sont dans l'ordre des différentes séquences d'effets. Si cet ordre doit être modifié au sein d'une liste, cela est possible avec ces touches dans la colonne Action.

Les valeurs souhaitées pour cet effet peuvent restant dans les différentes entres.

Valeur

Indique la valeur de la luminosité de 0 à 100 % et peut être selectionnée via un menu déroulant.

Couleur

Indique la couleur selon le type de commande de couleurs pour ce groupe. Ouvrir pour cela une fenetre par un clc pour selectionner simplement la couleur dans un selecteur de couleurs.

Conserver la valeur

Avec ce réglage, la valeur actuelle reste inchangée lors de l'appeil de l'effet. Le champ de saisie de la valeur est désactivé, car il n'est pas pris en compte dans cette fonction. Une saisie dans le champ des valeurs sera ignorée.

Conserver la couleur

Avec ce réglage, la couleur actuelle resteinchangée lors de l'appele de I'effet. Le champ de saisie de la couleur est désactivé, car il n'est pas pris en compte dans cette fonction. Une saisie dans le champ de la couleur sera ignoreré.

Temps d'augmentation de l'intensité

Ce paramètre permet de définir le temps nécessaire pour obtenir le réglage souhaite. Il est ainsi possible de définir des effets de fondu enchaine.

Temporisation

La temporisation définit la durée jusqu'au prochain événement.

Supprimer

Pour supprimer une entrée, utiliser la touche correspondante dans la colonne Action.

15.2.2 Saisie de la couleur

Si des ballasts électroniques individuels ou des groupes sont paramétrés pour la commande de couleurs (DT-8), une couleur peut être définie en plus de la valeur d'éclairage. Il faut cliquer dans le champ Couleur du groupe ou du ballast électronique souhaite :

Le réglage d'une couleur n'est possible que si le groupe ou le ballast électronique concerné a été activé pour la commande de couleurs. Sinon « N/A » (not applicable) est indiquédans le champ « Couleur »

Une autre fenêtre s'ouvre dans laquelle les données de couleur peuvent être définies.

Avec la confirmation « OK», la couleur définie pour le groupe/le ballast électronique individuel est reprise dans l'effet.

Groupes avec commande de couleurs variable

Si un groupe a été sélectionné avec ETS comme type de couleur « RGB + température de couleur», ce groupe peut être utilisé dans l'effet avec les deux commandes de couleur.

Ce type est caractérisé par l'objet de dialogue suivant :

Un clc sur I'icone gauche a pour effet de passer de la tempereature de couleur indiquee en Kelvin au dialogue de couleur habitual.

15.2.3 Programmer les effets et test des effets

Une fois toutes les entrées pour tous les effets souhaités saisies, les paramètres doivent encore être chargés dans l'appareil à partir du navigateur. Il faut pour cela actionner la touche « Enregistrer »

Si l'effet sélectionné doit être activé pour le test, il est possible d'utiliser la touche « Tester l'effet » pour cela.

Dans le cas d'un effet sans fin, il est possible de l'arrêter avec la touche d'arrêt.

Le chargement des données des effets de la passerelle dans le navigateur Web est possible via la touche « Charger de nouveau des effets »

15.2.4 Test d'évenement dans un effet

La colonne « Action » offre une possibilité de tester le réglage d'un événement. À l'activation de la touche « Play », cet événement est envoyé au bus DALI.

L'ordre avec le réglage de la valeur et de la couleur est exécuté pour ce groupe ou ballast. Cela permet de vérifier la propriété souhaitée avant de programme l'ensemble de l'effet. Si les propriétés « Conserver la valeur » ou « Conserver la couleur » sont définies, les valeurs correspondantes ne sont pas activées mais conservées à leur valeur actuelle.

16 Le module de programmation hora

Afin d'utiliser les possibités de réglage de la couleur par les apparciels DT-8, la passerelle DALI P64 KNX a un module de programmation horsaire intégré. Le module de programmation horsaire peut être utilisé pour régler une couleur de la lumière définie et, le cas échéant, une valeur d'éclairage, en fonction de l'heure et de la date actuelles. Pour cela, jusqu'à 16 modèles différents sont disponibles. Des actions qui exécutent un événement à certains moments programmables sont regroupées dans un tel modele.

Cette commande horsaire de ballasts electronics couleur DT-8 est particulièrement interessante pour la commande de la lumière blanche. L'adaptation de la température de couleur au cours de la jourée a des effets positifs pour le bien-être et la Productivité sur le lieu de travail. La commande de la luzière blanche en fonction de l'heure du jour est également utilisée dans les établissements scolaires, les hopitaux et de nombreuses autres applications.

Le module de commande hora peut également être utilisé pourmettre en œuvre des changements de couleur temporels d'ordre général dans les apparciels DT-8. Par exemple, la façade d'un bathtub peut être éclairée en lumière rouge dans la première moitié de la nuit et en lumière bleue dans la seconde moitié de la nuit. Le réglage automatique de la valeur de variation en fonction de l'heure est également possible.

16.1 Configuration de programmes horaires dans DCA

Les paramétrages pour les affectations et la programmation de programmesHoraires s'effectuent dans DCA. Pour cela, il faut acceder à la page de la commande horsaire depuis la mise en service.

16.1.1 Configuration

Dans la partie gauche, le modele souhaite peut etre selectionné dans le menu déroulant.

Une « coche » signifie que le modele en question a déjà eté définii.

Dans le champ de description des modèles, un nom convivial peut être attribué au modele en question. Ce nom peut composer jusqu'à 20 caractères et est également affché entre parenthèses dans la liste déroulante comme indication supplémentaire.

En outre, il est possible de définir le comportement du modele :

Le modele peutetre desactive.Les modeles sont tous actives par defaut.Toutefois,il est possible d'activer ou de desactiver le modele via un objet de communication.En cas de selection de l'option « Contrcler un modele via un objet »,les objets correspondants sont affichés,voir le chapitre 20.1.4 Objet pour le module de commande horaire

Pour surmoduler des groupes ou des ballasts électroniques manuelle et par conséquent les désactiver provisoirement de la programmation hora, l'option « Surmodulation manuelle » peut être sélectionnée, voir à ce sujet le chapitre 16.1.4 Surmodulation manuelle.

Les groupes DALI ou ballasts individuels à prendre en compte dans le cadre peuvent être sélectionnés dans l'arborescence de droite.

Une liste d'actions peut maintenant être créé dans la partie centrale. Une action sera executée à un moment précis pour tous les groupes et ballasts Electroniques selectionnés dans le modele. Au total, un maximum de 300 actions peut être stocké dans une passerelle DALI, tous modèle confondus.

Au total, 9 types de fonction sont disponibles pour la commande horaire. Voir à ce sujet le chapitre 16.1.2 Types d'action.

Le menu contextual est utilisé pour la création des listedes d'actions et la commande. Le menu contextual s'ouvre si le pointeur de la souris dans la fenêtre du milieu se trouve sur une action dans une ligne et si le bouton croit de la souris est actionné. Pour le traitement et la création de listedes d'actions, les fonctions suivantes sont alors disponibles :

Import Template

Export Template

Empty Template

Open Colour Dialog

Add action

Insert action

Copy & Add action

Remove action

Sort by time

Sort by function

Test action

Test group action

Importer un modele

Voir le chapitre 16.1.5 Exportation/Importation.

Exporter un modele

Voir le chapitre 16.1.5 Exportation/Importation.

Supprimer un modele

Cette fonction permet de supprimer la configuration complète de ce modele.

Ajouter une action

Cette fonction permet de creer une nouvelle action et de l'ajouter à la fin de la liste.

Intégrer une action

Cette fonction permet de creer une nouvelle action et de l'integrer entre deux entrées figurant dans la liste.

Copier et ajouter une action

Cette fonction permet de copier une action selectionnée et de l'ajouter à la fin de la liste.

Supprimer une action

Cette fonction permet de supprimer une action selectionnée.

Ordre chronologique

Cette fonction permet d'afficher la liste d'actions par ordre chronologique croissant.

Ordre par fonction

Cette fonction permet de structurer la liste d'actions selon les fonctions raisées.

Teste une action

Cette fonction exécute immidiatement le réglage sélectionné (sans tenir compte d'une durée de transition eventuellement définie) pour tous les ballasts électroniques et groupes sélectionnés du modele. Une connexion avec la passerelle DALI est alors requise.

Teste une action du groupe

Cette fonction exécuté immidiatement le réglage sélectionné (sans tenir compte d'une durée de transition éventuellesment définie) pour un certain groupe du modele. Le groupe souhaïte peut également être sélectionné dans le menu contextuel. Une connexion avec la passerelle DALI est alors requise.

16.1.2 Types d'action

Si une action a eté créé, la fonction de cette action peut etre définie via la fenetre de selection. Il est possible pour chaque fonction de selectionner une valeur, l'heure de I'action et (en cas de mode fondu enchaine pour la valeur) une durée de transition. Si des actions ne doivent pas etre executees quotidiennement, mais seulement certains jours de la semaine, cette option peut etglement etre définie.

Important : seules certaines zones de saisie sont utiles pour les differentes fonctions. En principe, n'importe qu'elle valeur peut etre saisie dans le champ de valeur. Toutefois, si la valeur saisie depasse la plaque de valeurs possibles, elle est limite a la valeur maximale (par exemple, dans la fonction « Deteir une valeur», une saisie de 200 entraine un reglage de la valeur maximale de 100% ).

Les fonctions possibles pour une action sont :

Définir une valeur

Cette fonction définit la luminosité de ballasts électroniques et de groupes quelconques. La plaque de valeurs admissible va de 0 à 100% .

Valeur min.

Cette fonction définit la valeur de variation minimale des ballasts électroniques et groupes scélectionnés pour la variation relative (4 bits) et absolue (8 bits). L'utilisation de cette action entraîne l'écrasement d'une valeur de variation minimale eventuelle régée dans les paramétres ETS. La plage de valeurs admissible va de 0 à 100 %.

Cette valeur sera réinitialisée au réglage ETS après un téléchargement ETS.

Valeur max.

Cette fonction définit la valeur de variation maximale des ballasts électroniques et groupes sélectionnés pour la variation relative (4 bits) et absolue (8 bits). L'utilisation de cette action entraîne l'écrasement d'une valeur de variation maximale éventuellesément régée dans les paramétres ETS. La plage de valeurs admissible va de 0 à 100 %.

Cette valeur sera réinitialisée au réglage ETS après un téléchargement ETS.

Température de couleur

Cette fonction permet de régler la température de couleur des apparciels DT-8 qui prennt en charge le réglage de la température de couleur (TC). Le changement de couleur est également réglé dans le ballast électronique si la lampe est étente au moment de l'action. Il est possible d'indiquer la plage pour la température de couleur. La plage de valeurs admissible va de 1000 à 10000 K.

Attention : les limites physiques de la lampe ou du ballast connecté sont nettement restreintes.

Couleur RGB

Cette fonction permet de régler les valeurs de couleur d'appareils DT-8 qui prennt en charge les couleurs primaires RGB. Le changement de couleur est également régé dans le ballast électronique si la lampe est étente au moment de l'action. Les valeurs pour les couleurs primaires respectives peuvent être spécifiées séparément. La plage de valeurs admissible pour RGB va de 0 à 255. Chaque couleur primaire est mélangée selon les proportions pour obtenir la couleur globale.

Couleur RGBW

Dans cette fonction, une valeur de blanc distincte (canal séparé) est indiquée en plus des couleurs RGB.

Couleur HSV

Cette fonction permet de régler les valeurs de couleur d'appareils DT-8 qui prennet en charge les couleurs primaires RGB. Cependant, la valeur est saisie ici sous forme de teinte, de saturation et de luminosité. Le changement de couleur est également régé dans le ballast électronique si la lampe est étente au moment de l'action. La plaque de valeurs admissible pour la teinte est comprise entre 0 et 360^ , les plages de valeurs pour la saturation et la luminosité sont comprises entre 0 et 100% .

Couleur HSVW

Dans cette fonction, une valeur de blanc distincte (canal séparé) est indiquée en plus de HSV.

Couleur XY

Cette fonction permet de régler la température XY des-appareils DT-8 qui prennet en charge la représentation de l'espace de couleur XY. Le changement de couleur est également régé dans le ballast électronique si la lampe est étente au moment de l'action. Les coordonnées X et Y de la couleur dans l'espace de couleur peuvent être spécifiées séparément. La plage de valeurs admissible pour X et Y va de 0,0 à 1,0 dans les deux cas.

Il faut toutes formernte compte des limites physiques de la lampe ou du ballast connecté. Toutes les couleurs de l'espace de couleur ne peuvent pas etre définies.

Valeur d'activation max.

Cette fonction définit la valeur d'activation maximale des groupes ou ballasts électroniques sélectionnés. L'utilisation de cette action entraine l'échéement d'une valeur d'activation maximale eventuellement régée dans les paramétres ETS. La plage de valeurs admissible va de 0 à 100%. Cette valeur sera réinitialisée au réglage ETS après un téléchargement ETS.

En principe, tout groupe ou tout ballast électronique peut être ajoute à un modele, quels que soient les types de ballasts électroniques. Alors que les fonctions « Réglage d'une valeur », « Valeur min. » et « Valeur max. » concernent tous les types d'appareil (par exemple également

les lampes fluorescentes DT-0 et les modules LED DT-6), les fonctions de commande de couleurs « Température de couleur », « Teinte XY », « Teinte RGBW », « Teinte RGB » et « Teinte HSV » et « Teinte HSVW » ne peuvent être executées que par les appareils DT-8 connectés.

Des apparêils d'autres types d'appareil ignorent les actions. Il en va de même pour le processus sélectionné. Par exemple, un apparéil DT-8 avec une commande XY ignorerera toute action RGBW qui pourrait être appelée, et vice versa. Si des apparêils DT-8 qui fonctionnent selon des procédures différentes sont combinés dans un groupe ou dans un réseau et s'ilts doivent effectuer un changement de couleur en même temps, cela signifie que deux actions avec des fonctions différentes doivent être créées en même temps :

Si un tableau avec des actions dans un modele est entierement create, il doit etre sauvegardedans la passerelle DALI. La touche de programmation correspondante sert a effectuer la sauvegarde.

Download

Important : les actions ne sont exécutées en fonction du temps que si elles ont été stockées au préalable dans la passerelle. Le test d'actions individuelles via la touche test est par contre possible à tout moment même sans sauvégarde préalable et ne modifie pas les données de l'appareil.

16.1.3 Verrouiller/Valider

Dans l'en-tête de l'éditeur, le modele correspondant peut etre valide ou verrouillé. Cette option permect de preparer déjà complètement des modeles,mais de verrouiller l'execution.Par exemple, deux modeles pourraient etre crees : un pour le mode normal d'un batiment et un autre pour la periode des vacances. Il suffit de selectionner le modele souhaite pour le valider, il n'est pas nécessaire de manipuler des actions. Les dependances temporelles peuvent etre mises en oeuvre de maniere encore plus conviviale avec des objets externes. Si ce parametre est selectionné pour un modele,la commande peut etre effectue via les objets externes 2079ff.

La valeur à la réception de l'objet déterminé si un modele est verrouillé ou validé.

16.1.4 Surmodulation manuelle

Des actions seront déclenchées par défaut immédiatement une fois le moment de l'action atteint, et ce dépendament des ordres éventuellesdonnés au préalable (mode automatique).

Mais si le flag « Surmodulation manuelle » est défini dans un programme horsaire, le mode automatique peut être arrêté par une intervention manuelle pour les groupes/ballasts électroniques individuels du modele. Le mode automatique est par conséquent surmodulé manuellement.

Cette fonction est particulièrement intéressante pour les commandes de température de couleur. Si la luminosité ou la couleur d'un élément (groupe/ballast électronique individuel) est modifiée, le mode automatique s'arrête pour cet élément. Lors de l'action suivante, aucun réglage de couleur ne sera automatique. La modification effectue par l'utilisateur est conservée tant que le mode automatique n'est pas reactifé.

Le mode automatique est exécuté conformément au mode lors de la réception du télégramme 1bit MARCHE ou ARRET suivant appartenant à l'élement ou lors de la désactivation de l'élement par un autre ordre (p. ex. valeur de scene = 0 ou diffusion = 0). Lors de la réception d'un télégramme MARCHE, la dernière valeur de couleur régulière souhaïée par une action est reglee. Lors de la réception d'un télégramme ARRET, le groupe/le ballast électronique individuel est désactifé et le mode automatique continue de fonctionner en arrêt-Plan. À minuit, une surmodulation manuelle se déclenché et le mode automatique s'active à nouveau.

Afin de pouvoir réutiliser un modèle déjà créé, il est possible de l'exporter. Le fichier XML généra peut être enregistré séparément pour être réutilisé dans un autre projet ou modele. Les ordres d'exportation ou d'importation se trouvent dans le menu contextuel.

Import Template

Export Template

Le modele est sauvegarde sous forme de fichier XML dans le repertoire cible souhaite.

16.2 Configuration de programmes horaires avec le serveur Web

Les paramétrages pour les affectations et la programmation de commutationsHoraires peuvent s'effectuer depuis le site Web via le serveur Web. Avres le lancement du site Web, il faut acceder à la page de configuration et selectionner « Commande horsaire »

16.2.1 Configuration

Dans la partie gauche, le modele souhaite peut d'abord etre selectionné dans le menu déroulant. Une « étoile » signifie que le modele en question a déjà eté définit.

En outre, il est possible de définir le comportement du modele, voir a ce sujet le chapitre 16.1.3 Verrouiller/Valider.

Pour surmoduler des groupes ou des ballasts électroniques manuelle et par conséquent les désactiver provisoirement de la programmation horaire, l'option « Surmodulation manuelle » peut être sélectionnée, voir à ce sujet le chapitre 16.1.4 Surmodulation manuelle.

Les actions suivantes sont disponibles pour un modele selectionne:

• Lire la date et l'heure
• Ajouter une nouvelle entrée
• Sauvegarder le modele
• Charger de nouveau des données de configuration
• Supprimer un modele
• Affector des groupes et/ou des ballasts électroniques
• Ordonner les entres
• Importer la configuration depuis un fichier XML
• Exporter la configuration dans un fichier XML

Pour la fonction des programmes horaires, il est nécessaire que la passerelle ait les informations correctes relatives à la date et à l'heure. Un clic sur cette touche permet d'afficher la date/ l'heure actuelle :

La touche « plus » permet d'ajouter de nouvelles entrées au mode selectionné. Avec le menu dérouulant propose, le type d'action souhaité, voir le chapitre suivant, peut désormais être selectionné.

Selon le type d'action, des valeurs et couleurs, ainsi que l'heure de l'execution avec le jour de la période souhaite, peuvent être sélectionnées.

16.2.2 Types d'action

Si une action a ete creee, la fonction de cette action peut etre definie via la fenetre de selection. Il est possible pour chaque fonction de selectionner une valeur, l'heure de I'action et (en cas de mode fondu enchainne pour la valeur) une durée de transition. Si des actions ne doivent pas etre executees quotidiennement, mais seulement certains jours de la semaine, cela est egalement possible.

Important : seules certaines zones de saisie sont utiles pour les différentes fonctions. En principe, n'importe qu'elle valeur peut etre saisie dans le champ de valeur. Si la valeur saisie depasse toutefois la plage de valeurs possible, un cadre en rouge le signalera.

Les fonctions possibles pour une action sont :

Définir une valeur

Cette fonction définit la luminosité de groupes ou ballasts électroniques quelconques. La plage de valeurs admissible va de 0 à 100 %.

Valeur min.

Cette fonction définit la valeur de variation minimale des ballasts électroniques ou groupes sélectionnés pour la variation relative (4 bits) et absolue (8 bits). L'utilisation de cette action entraîne l'écrasement d'une valeur de variation minimale eventuelle régée dans les paramétres ETS. La plage de valeurs admissible va de 0 à 100 %.

Valeur max.

Cette fonction définit la valeur de variation maximale des ballasts électroniques ou groupes sélectionnés pour la variation relative (4 bits) et absolue (8 bits). L'utilisation de cette action entraîne l'échéement d'une valeur de variation maximale eventuelle régée dans les paramétres ETS. La plage de valeurs admissible va de 0 à 100 %.

Température de couleur

Cette fonction définit la température de couleur (TC). Le changement de couleur est également régèle dans le ballast électronique si la lampe est étente au moment de l'action. Il est possible d'indiquer la plage pour la température de couleur. La plage de valeurs admissible va de 1000 à 10000 K.

Attention : les limites physiques de la lampe ou du ballast électronique connecté sont nettement restreintes.

Couleur RGB

Cette fonction permet de régler les valeurs de couleur d'appareils DT-8 qui prennet en charge les couleurs primaires RGB. Le changement de couleur est également régé dans le ballast électronique si la lampe est étente au moment de l'action. Les valeurs pour les couleurs primaires respectives peuvent être spécifiées séparément. La plage de valeurs admissible pour RGB va de 0 à 255. Chaque couleur primaire est mélangée selon les proportions pour obtenir la couleur globale.

Couleur RGBW

Dans cette fonction, une valeur de blanc distincte (canal séparé) est indiquée en plus des couleurs RGB.

Couleur HSV

Cette fonction permet de régler les valeurs de valeur d'appareils DT-8 qui prennet en charge les couleurs primaires RGB. Cependant, la valeur est saisie ici sous forme de teinte, de saturation et de luminosité. Le changement de valeur est également régé dans le ballast électronique si la lampe est éteinte au moment de l'action. La plage de valeurs admissible pour la teinte est comprise entre 0 et 360^ , les plages de valeurs pour la saturation et la luminosité sont comprises entre 0 et 100% .

Couleur HSVW

Dans cette fonction, une valeur de blanc distincte (canal séparé) est indiquée en plus de HSV.

Couleur XY

Cette fonction permet de regler la température de couleur des-appareils DT-8 qui prennet en charge la representation de I'espace de couleur XY (XY).Le changement de couleur est également regle dans le ballast electronique si la lampe est eteinte au moment de l'action. Les coordonnées X et Y de la couleur dans I'espace de couleur peuvent etre specifiees separement. La plaque de valeurs admissible pour X et Y va de 0,0 a 1,0 dans les deux cas. Il faut toutefois tener compte des limites physiques de la lampe ou du ballast connecté. Toutes les couleurs de I'espace de couleur ne peuvent pas etre definiies.

Valeur d'activation max.

Cette fonction définit la valeur d'activation maximale des groupes ou ballasts électroniques sélectionnés. L'utilisation de cette action entraine l'écrasement d'une valeur d'activation maximale eventuellement régée dans les paramétres ETS. La plage de valeurs admissible va de 0 à 100 %.

Cette valeur sera réinitialisée au réglage ETS après un téléchargement ETS.

Démarre une scène

Cette fonction lance une scène souhaitee. Il est possible de besoin parmi les scenes internes 1 a 16.

Cette fonction démarre et arrête un effet souhaite. Il est possible de désir parmi les effets internes 1 à 16.

En principe, tout groupe ou ballast electronique peut être ajoute à un modele, quels que soient les types de ballasts electroniques utilisés dans le groupe. Alors que les fonctions « Réglage d'une valeur », « Valeur min. » et « Valeur max. » concernent tous les types d'appareil (par exemple également les lampes fluorescentes DT-0 et les modules LED DT-6), les fonctions de commande de couleurs « Température de couleur », « Teinte XY », « Teinte RGBW », « Teinte RGB » et « Teinte HSV » et « Teinte HSV » ne peuvent être executées que par les appareils DT-8 connectés. Des-appareils d'autres types d'appareil ignoreont les actions. Il en va de même en ce qui concerne le processus selectionné.

Par exemple, un apparéil DT-8 avec une commande XY ignorera toute action RGBW qui pourrait être appelée, et vice versa. Si des apparéils DT-8 qui fonctionnent selon des procédures différentes sont combinés dans un groupe ou dans un réseau et s'ils doivent effectuer un changement de couleur en même temps, cela signifie que deux actions avec des fonctions différentes doivent seront créées en même temps.

16.2.3 Verrouillage/Autorisations

Dans l'en-tête, le modele correspondant peut etre valide ou verrouillé.

Cette option permet de préparer déjà complètement des modèles, mais de verrouiller l'exécution. Par exemple, deux modèles pourraient être créés : un pour le mode normal d'un bathtub et un autre pour la période des vacances. Il suffit de sélectionner le modele souhaité pour le valider, il n'est pas nécessaire de manipuler des actions. Les dépendances temporelles peuvent être mises en œuvre de manière encore plus conviviale avec des objets externes. Si ce paramètre est sélectionné pour un modele, la commande peut être effectue via les objets externes 2095ff.

16.2.4 Surmodulation manuelle

Les possibités de la « Surmodulation manuelle » sont expliquées au chapitre 16.1.4 Surmodulation manuelle.

16.2.5 Affectation de groupes et ballasts électroniques

La selection de la touche « Affection » a pour effet de selectionner les ballasts electronics et groupes souhaitems devant fonctionner avec cette programmation hora.

16.2.6 Programmer les programmes horaires

Une fois les entrées pour tous les programmes horaires souhaités saisies, il reste à charger les paramétres dans l'appareil à partir du navigateur. Il faut pour cela actionner la touche « Enregistrer »

Afin de pouvoir réutiliser un modele déjà créé, il est possible de l'exporter. Le fichier XML génére peut être enregistré séparément pour être réutilisé dans un autre projet ou modele. L'exportation et l'importation sont possibles avec les touches suivantes :

Importation d'un programme horsaire

Exportation d'un programme horsaire

Le modele est sauvegarde sous forme de fichier XML dans le repertoire cible souhaite.

Pour un fonctionnement sur du module de commande horaire, des informations exactes sur l'heure et la date dans l'appareil sont nécessaires. Elles doivent être mises à disposition via le bus KNX sous forme d'objets de communication à 3 octets. En interne, la passerelle DALI dispose d'un calcul de l'heure avec une précision limitée.

Il est par consécutif nécessaire d'actualiser l'heure au moins une fois par jour. Au démarrage de l'application, l'appareil envoie automatiquement une demande de lecture pour l'heure et la date sur le bus KNX. Tant qu'aucune heures actuelle n'a été reçue, le module de commande horsaire reste complètement verrouillé.

Des actions ne sont executées que si une heures valide a d'abord eté reçue. Important : les informations sur le jour de la semaine (lun-dim) actuel sont également transmises dans l'objet temps à 3 octets (paramétrage possible avec quelques commandes progressives KNX). Si un objet à 3 octets est reçu sans spécification du jour de la semaine, la vérification du jour de la semaine reste inactive, c'est-à-dire qu'une action qui n'était activée que pour le samedi et le dimanche sera alors également executée le lundi.

Comme la date n'est pas calculée en interne, la passerelle DALI générale automatiquement une demande de lecture de l'objet date à 00h01 et à 00h04. L'objet temps est interrogé au même moment. Une autre demande de lecture est effectuee à 3h01. Cela permet egalement de réduire d'eventuelles erreurs dans le passage de l'heure d'été à l'heure d'hiver.

17 Lampes de secours à batterie individuelle

La passerelle DALI P64 KNX assiste également des ballasts pour le fonctionnement de lampes de secours à batterie individuelle (type d'appareil 1 conformément à la norme EN 62386-202). De tels ballasts contiennent une batterie dans la lampe qui peut être utilisée pour alimenter et faire fonctionner la lampe électrique de manière décentralisée pendant un certain temps en cas de panne de courant.

17.1 Propriétés

En principe, on fait la distinction entre équipements pour lampes de secours à batterie individuelle « commutables » et « non commutables ». Une lampe électrique peut être raccordée directement à des apparciels commutables comme à un ballast electronique « normal ». La lampe électrique (en général une LED) peut être, en mode normal, commutée et le cas échéant varie via DALI. Pour ces apparciels, les objets et paramètres par défaut sont disponibles pour le comportement de commutation.

Contrairement aux apparciels « commutables », les apparciels « non commutables » (convertisseurs) ne peuvent commander les lampes connectées qu'en cas d'urgence. Normalement, la lampe est soit toujours éteinte, soit toujours allumée. comme les apparciels n'autorisent pas une commutation directe, des objets ne sont pas non plus disponibles ici.

Lors d'une nouvelle/post-installation, la passerelle DALI détecte automatiquement si l'appareil connecté est un ballast électronique « commutable » ou « non commutable »

Parfois, des convertisseurs spéciaux non commutables sont également utilisés en liaison avec des ballasts électroniques DALI « normaux », tous dans une lampe. Il s'agit alors de lampes de secours avec 2 appareils DALI. Les deux ballasts électroniques constituent un couple d'appareils qui se partage une même lampe. La communication DALI est utilisé avec l'appareil non commutable pour interroger l'état de l'appareil et pour lancer les phases de test prescrites. L'appareil commutable fait office de condition pour la lampe en mode normal.

L'affection de l'« apparéil normal » à l' apparéil d'éclairage de secours « non commutable » associé (constitution d'un couple) ne peut pas être automatique en raison de la structure DALI avec affectation aléatoire des adresses courtes, mais doit être régée manuelle. Ce réglage est effectué sur la page de paramètres de l' apparéil d'éclairage de secours « non commutable » dans l'ETS. L'affection est nécessaire pour l'analyse des défauts, car des apparéils « non commutables » partagent généralement la lampe électrique connectée avec apparéil « normal » Si l'affection n'est pas effectué, un défaut de lampe risque d'être évalué deux fois. En outre, lors des tests de l' apparéil d'éclairage de secours, le ballast électrique « normal » d'un couple de ballastslectroniques est généralement mirs hors tension. Cette défaillance fonctionnelle génère un défaut de ballast electronique. Avec la constitution d'un couple, la passerelle détecte s'il y a un veritable défaut de ballast Electronique ou si seul un test du convertisseur associé est effectué. Seuls de véribles défauts de ballast Electronique sont pris en compte dans l'analyse et la communication des défauts.

17.2 Identification

Pour l'identification après la nouvelle/post-installation, le processus d'identification est lancé à la sélection du « Mode de clignotement ». En général, la LED d'etat de la lampe de secours clignote. Observer à ce sujet la description respective de la lampe. Il est possible que certaines lampes ne soient pas dotées de LED d'etat ou qu'elle ne soit pas visible. Dans ce cas, un test de

fonctionnement peut également être lancé. Pendant le test de fonctionnement, le ballast électronique allume la lampe pour quelques secondes.

17.3 Mode de verrouillage

Les lampes de secours à batterie individuelle passent toujours en mode de secours après une coupure de la tension secteur, et les lampes électriques sont alimentées par la batterie interne. Comme il est parfois nécessaire de couper la tension en cas d'entretien et de maintenance ou bien pendant la phase de mise en service d'un bathtub, sans que les lampes correspondantes ne passent en mode de secours, il est possible demettre les convertisseurs connectés à la passerelle DALI en mode de verrouillage. Le mode de verrouillage peut être activé sur l'appareil à l'aide des touches et de l'écran (voir ci-dessus). Un mode de verrouillage est uniquement possible en même temps pour toutes les lampes de secours qui sont connectées à la passerelle DALI. Si les lampes de secours connectées sont mises hors tension dans les 15 minutes suivant l'activation du mode de verrouillage, aucun mode de secours n'est activé dans les lampes et celles-ci restent eteintes. Avres avoir remis la tension, les lampes fonctionnent a nouveau normalement.

Si les 15 minutes expirent sans une panne de tension, tous les convertisseurs sont automatiquement réinitialisés à un comportement normal.

17.4 Mode test

La passerelle DALI prend en charge l'execution et la documentation de tests prescrits pour les lampes de secours à batterie individuelle connectées.

Les exigences légales et normatives varient d'un pays à l'autre. L'utilisateur doit vérifier si les exigences spécifiques sont respectées.

La passerelle DALI prend en charge les tests de fonctionnement, tests d'endurance et tests d'etat de la batterie de ballasts électroniques. Les tests de fonctionnement et d'endurance peuvent être lancés en externe par des télégrammes KNX (telegramme à 1 octet, voir ci-dessous) ou via le site Web de l'ordinateil. Il est également possible de définir des intervalles de test automatiques. Les tests automatiques sont effectuels de manière autonome par les convertisseurs connectés (observer la description des convertisseurs pour la fonction exacte). Le résultat du test est disponible via les objets de communication sur le bus KNX à la suite d'un test et peut être documenté dans une visualisation si nécessaire. Les objets correspondants sont mis à jour avec le résultat du test après chaque nouveau test et envoyés automatiquement. Observer la description de l'objet au chapitre Éclairage de secours, voir ci-dessous pour le fonctionnement exact.

Une autre possibité ou possibilité supplémentaire au message via les objets de communication sur le bus KNX consiste en l'affichage du résultat du test sur le site Web lorsque le convertisseur correspondant est sélectionné.

17.5 Résultats de test

Les résultats des tests des lampes de secours à batterie individuelle peuvent être affichés sur le site Web ainsi que dans DCA.

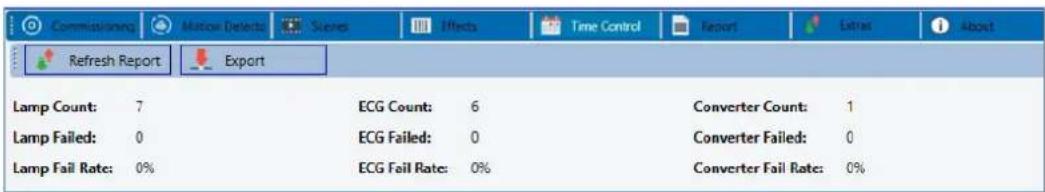

17.5.1 Rapport DCA

Des données statistiques sur l'etat de defaulted des ballasts électroniques connectés ainsi que les rapportes de test des lampes de secours connectées sont affichés dans l'onglet « Rapport ». La partie supérieure indiquent les informations suivantes :

• Nombre de lampes
• Nombre de ballasts électroniques
• Nombre de convertisseurs
• Nombre de défauts de lampe
• Nombre de défauts de ballast électronique
• Nombre de défauts de convertisseur
  Taux de defaillance de lampes
  Taux de defaillance de ballasts électroniques
  Taux de defaillance de convertisseurs

Refresh Report

Un clic sur la touche « Actualiser » permet d'afficher les rapport de test (résultat du dernier test de toutes les lampes d'urgence). Les informations sont reçues directement depuis les lampes de secours via un ordre DALI.

Durée d'exécution

Ballast électronique : numéro du ballast électronique (définition ETS)

Nom ballast électronique : le nom pour ce ballast électronique attribué par l'ETS

Mode:FT=Test de fonctionnement;DT:test d'endurance;BT:test de la batterie

Résultat : en cas de test de la batterie, l'état de charge de la batterie est indiqué ; en cas de test d'endurance, la durée du test est indiquée

Convertisseur : vert : aucun defaut ; rouge : le convertisseur etait defectueux lors du test (DALI QUERY 252 : bit 0)

Durée: vert: aucun défaut; rouge: durée de mesure de la batterie insuffisante (DALI QUERY 252 : bit 1)

Batterie:vert:aucun defaut; rouge:batterie defectueuse(DALI QUERY 252:bit 2)

Lampe: vert: aucun défaut; rouge: lampe d'éclairage de secours défectueuse (DALI QUERY 252: bit 3)

Temporisation: vert : aucun défaut ; rouge : temps de temporisation maximal dépasse dans le test de fonctionnement ou dans le test d'endurance (DALI QUERY 252 : bit 4 ou bit 5)

Test:vert:ok

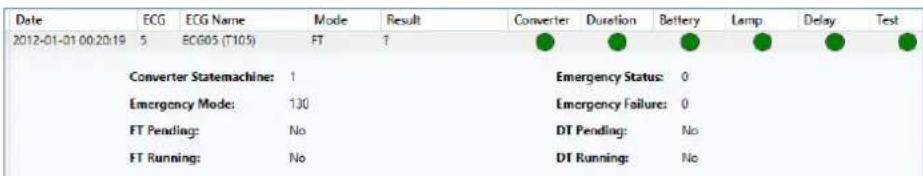

Informations détaillées sur une lampe de secours

Un double-clic sur la lampe de secours respective (convertisseur) permet d'afficher des informations détaillées.

Etat du convertisseur: etat conformément à DTP 244.600 :

0:Unknown

État éclairage de secours : état selon DALI Query_Emergency_Status 253

Mode éclairage de secours: état selon DALI Query_Emergency_Mode 250

Défaut éclairage de secours : état selon DALI Query_Failure_Status 252

Exporter les résultats de test

Export

Les résultats de test sont enregistrés dans un fichier XML par l'actionnement de la touche « Exporter ». L'emplacement de sauvegarde est au choix.

17.5.2 Rapport du site Web

Les résultats des tests de lampes de secours peuvent être représentés sur le site Web via le serveur Web. ÀpRES le lancement du site Web, il faut acceder pour cela à la page de diagnostic et selectionner « Rapport »

Dans ce tableau, toutes les lampes de secours configurées sont enumeratedées :

Adresse courte: adresse réelle du ballast électronique

Ballast électronique : numéro du ballast électronique (définition ETS)

Description du ballast électronique : le nom pour ce ballast électronique attribué par l'ETS

Date: date du dernier résultat de test

Convertisseur : vert : aucun defaut ; rouge : le convertisseur etait defectueux lors du test (DALI QUERY 252 : bit 0)

Durée: vert: aucun défaut; rouge: durée de mesure de la batterie insuffisante (DALI QUERY 252 : bit 1)

Batterie:vert:aucun defaut;rouge:batteriedefectueuse(DALIQUERY252:bit2)

Lampe: vert: aucun défaut; rouge: lampe d'éclairage de secours défectueuse (DALI QUERY 252: bit 3)

Temporisation: vert : aucun défaut ; rouge : temps de temporisation maximal dépasse dans le test de fonctionnement ou dans le test d'endurance (DALI QUERY 252 : bit 4 ou bit 5)

Résultat : en cas de test de la batterie, l'état de charge de la batterie est indiqué ; en cas de test d'endurance, la durée du test est indiquée.

Test

	FT = test de fonctionnement
	DT: test d'endurance
	BT: test de la batterie

Action

Il est ici possible deCHOISIR entre test de fonctionnement, test d'endurance et test de la batterie. Le test sera lance avec la touche suivante:

Informations détaillées sur une lampe de secours

La touche Info permet d'afficher des informations détaillées :

Exporter les résultats de test

Les résultats de test sont enregistrés dans un fichier XML par l'actionnement de la touche Exporter. L'emplacement de sauvegarde est au choix.

Exporter les résultats des tests comme version HTML pour impression

Par l'actionnement de la touche « Exporter », les résultats des tests sont récapitulés sur une page HTML pouvant être imprimée. L'impression doit être lancée via le navigateur.

Le statut actuel sera affiché dans la colonne « Statut ». Au cas où un test doit être effectué ou a été lancer, l'abréviation FTW (test de fonctionnement en attente) ou DTW (test longue durée en attente) l'indique.

Le dernier test terminé est affché avec la date/l'heure et le résultat.

Date	Short Address	ECG Number	Test Type	Result	Status
2022-04-01 07:29:39	0	1	DT	90 min	FTW
2022-03-31 22:59:03	1	3	DT	60 min
2022-04-01 14:29:08	2	2	BT	64 %

18 DCA - Options

Des fonctions spéciales sont disponibles dans le point de menu Options.

Importer la configuration DCA de I'ETS

Cette fonction permet de charger dans l'ETS une configuration de l'appareil préalablement sauvegardée.

Important : toutes les données DCA dans l'ETS seront écrasées par ces données. Pour charger ensuite cette configuration dans la passerelle DALI, il faut cliquer sur la touche « Rétabillisement » dans Mise en service, voir le chapitre 12.1.9 Rétabillisement de la configuration DALI.

En dehors de la configuration DALI, des paramètres ETS importants seront aussi réécrits. Il s'agit de :

• Affection de groupes des ballasts électroniques
• Types de périhérique et sélection de la commande de couleurs
  Type de péripériques d'entrée
  Type de régulation de la lumière

Exporter la configuration DCA de l'ETS

La configuration DCA de l'ETS peut être sauvégardee ici comme fichier XML.

Lire la configuration de l'appareil

Dans cette fonction, toutes les données de la passerelle DALI sont lues puis transférées à la configuration DCA de l'ETS.

Cela est important dans le cas de travaux préalables avec le site Web. Des textes descriptifs ne sont pas automatiquement lus. Pour cela, le point de menu sépare « Lit des textes descriptifs » doit être sélectionné.

Lit des textes descriptifs

Les textes descriptifs des ballasts électroniques, des groupes et des scènes peuvent également être enregistrés dans la passerelle DALI. Les désignations dans l'appareil sont disponibles sur le site Web de l'appareil. Attention : les désignations pour des groupes et ballasts électroniques dans l'appareil ne peuvent pas avoir plus de 20 caractères.

Si une mise en service a ete effectue au prealable avec les sites Web, ces textes neuent etre transfere dans I'ETS.

Écrit des textes descriptifs

Les textes descriptifs des ballasts électroniques, des groupes et des scènes peuvent être enregistrés dans la passerelle DALI. Les désignations dans l'appareil sont disponibles sur le site Web de l'appareil.

Editor des textes descriptifs

Les textes descriptifs des ballasts électroniques, des groupes et des périhériques d'entrée peuvent être définis séparément dans ce point de menu.

18.1 Éditer des textes descriptifs

Pour chaque rubrique, les textes descriptifs peuvent etre saisis séparation.

En outre, il est possible d'importer, d'exporter ou de supprimer les textes par un cli croit dans une ligne via le menu contextuel :

2 formats d'exportation ou d'importation sont disponibles : xml, txt

Le format « xml » est selectionné par défaut. Voici un exemple d'exportations de groupes :

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<GRP_TEXT>
    <text index="1" description="Piece 1" />
    <text index="2" description="Piece 2" />
    <text index="3" description="Piece 3" />
    <text index="4" description="Piece 4" />
    <text index="5" description="" />
    <text index="6" description="" />
    <text index="7" description="" />
    <text index="8" description="" />
    <text index="9" description="" />
    <text index="10" description="" />
</text index="10" description="" />

<text index="11" description="" /> <text index="12" description="" /> <text index="13" description="" /> <text index="14" description="" /> <text index="15" description="" /> <text index="16" description="" /> </GRP_TEXT>

(xml) : si tous les textes ne doivent pas etre écrasés, les index correspondants peuvent simplement etre ignorés.
(i) (txt): en cas d'utilisation du format txt, veiller à ce que ce fichier soit lu ligne après ligne. Une saisie ne devant pas être modifiée doit donc être définie comme ligne « vide ». Une saisie devant être supprimée doit être saisie entre guillemets.

19 Mise en service (via l'écran et les touches)

La mise en service du segment DALI raccordé ainsi que l'exécution de quelques fonctions et tests peuvent être effectuees à I'aide des trois touches de commande (Move, Set/Prg, ESC) et de I'ecran à 2x 12 lignes situé sur la face avant de I'appareil. Le concept de commande est axé sur le menu. Selon la position du menu, il est possible de selectionner jusqu'à deux sousniveauaux. La position du menu en question s'affiche à I'ecran. La navigation dans le menu s'effectue par une brève activation des touches respectives.

La touche Move est utilisé pour selectionner le point de menu suivant dans un niveau. Une brève activation de la touche Prg/Set permet d'acceder au niveau subordonné correspondant. L'actionnement de la touche ESC permit de quitter le niveau selectionné et l'affichage revient au niveau supérieur.

19.1 Menu principal Niveau 1

Le niveau du menu principal (niveau 1) est structure comme suit :

PASSERELLE DALI P64 KNX

La désignation produit et la version du logiciel s'affichent. La langue d'affichage peut être définie dans le menu subordonné.

ADRESSE IP DU RÉSEAU

Dans le menu subordonné, l'adresse IP définié dans l'ETS ou attribuée par le serveur DHCP est affichée ou définié.

NOUVELLE INSTALLATION

Dans le menu subordonné, une réinitialisation des apparèils DALI connectés est effectué et la recherche automatique des ballasts électroniques est lancée en cas de nouvelle installation d'un segment DALI. Contrairement à la nouvelle installation lancée par l'appli DCA ou le serveur Web, les ballasts électroniques trouvés sont également directement attribués 1:1 aux ballasts électroniques réels.

POST- INSTALLATION

Dans le menu subordonné, la recherche automatique est lancée lors d'une post-installation de ballasts électroniques DALI et la configuration est réajustée.

REEMPLACEMENT
RAPIDE
D'UN BALLAST
ELECTRONIQUE

Dans le menu subordonné, la fonction de remplacement rapide des ballasts électroniques est activée et, si nécessaire, des ballasts individuels replacés sont reprogrammés et intégrés au système.

AFFECTATION DES GROUPE

Dans les menus subordonnés, les ballasts électroniques trouvés sont identifiés et affectés aux groupes DALI souhaités.

TEST DE GROUPEES

Dans le menu subordonné, les groupes programmes peuvent être commutes à des fins de test.

TEST DE SCENES

Dans le menu subordonné, les scènes programmes individuelles peuvent être appelées à des fins de test.

TEST DU SYSTEME

Dans le menu subordonné, des défauts du système existants peuvent être appelés séparément.

Dans le menu subordonné, les heures de fonctionnement peuvent être remises à zéro.

MODE DE
VERROUILAGE
DE
CONVERTISSEURS

Dans les menus subordonnés, le mode de verrouillage peut être activé pour les lampes de secours en phase d'installation.

Si une opération doit être effectue ou si un paramétrage doit être modifié dans un niveau subordonné, le mode de programmation doit être changé au point sélectionné. Il faut pour cette effectuer une longue pression (>2 s) de la touche Prg/Set.

Si la fonction respective se trouve en mode de programmation, une icone s'affiche à l'écran. Si le mode de programmation est actif, un paramètre ou un réglage possible peut être modifié par l'actionnement de la touche Move.

Une nouvelle activation brève de la touche Prg/Set a pour effet de finaliser le processus. Le paramètre régle est enregistré ou bien le processus correspondant est activé.

19.2 Sous-menu Niveau 2

19.2.1 Sous-menu : langue

Le niveau de sous-menu Langue est structure comme suit :

PASSERELLE DALI P64 KNX

La désignation produit et la version du logiciel s'affichent. La langue d'affichage peut être définie dans le menu subordonné.

LANGUE ALLEMAND

La langue d'affichage actuellément définie est affichée dans le sousmenu. Une longue activation de la touche Prg/Set permet de passer au mode de programmation. La touche Move permet ensuite de passer d'une langue à l'autre.

ALLEMAND, ANGLAIS, FRANÇAIS, ESPAGNOL, ITALIEN, NÉERLANDAIS, SUÉDOIS et DANOIS. Àpres confirmation par une brève activation de la touche Prg/Set, le paramétrage régé est enregistré et l'écran fonctionné dans la langue correspondante.

Pour activer une langue, il faut redémarrer l'appareil.

19.2.2 Sous-menu: adresse IP du réseau

Le sous-menu Adresse IP du réseau est structure comme suit :

ADRESSE IP DU RÉSEAU

À partir du menu principal ADRESSE IP, il est possible d'acceder au sous-menu par une activation brève de la touche Prg/Set.

DHCP:192. 168.004.xxx

L'adresse IP actuellément définie dans l'ETS ou attribuée par une serveur DHCP dans le réseau IP s'affiche dans le sous-menue.

19.2.3 Sous-menu : nouvelle installation

Le sous-menu Nouvelle installation est structure comme suit :

NOUVELLE INSTALLATION

À partir du menu principal NOUVELLE INSTALLATION, il est possible d'acceder, par une brève activation de la touche Prg/Set, au sous-menù RECHERCHE DE BALLASTS ÉLECTRONIQUES via le MODE PROG.

RECHERCHE DE
BALLASTS
ELECTRONIQUES
via le MODE
PROG

Dans le menu subordonné, l'adresse IP définié dans l'ETS ou attribuée par le serveur DHCP est affichée ou définié.

BALLASTS ÉLECTRONIQUES TROUVES : xx

Dans le menu, la réinitialisation des ballasts électroniques DALI connectés est effectue et la recherche automatique est lancée en cas de nouvelle installation d'un segment DALI.

19.2.4 Sous-menu: post-installation

Le sous-menu Post-installation est structure comme suit :

POST- INSTALLATION

À partir du menu principal POST-INSTALLATION, il est possible d'acceder, par une pression activation de la touche Prg/Set, au sous-menue RECHERCHE DE BALLASTS ÉLECTRONIQUES via le MODE PROG.

RECHERCHE DE
BALLASTS
ELECTRONIQUES
via le MODE
PROG

Une longue activation de la touche Prg/Set permet de passer au mode de programmation. Une nouvelle activation brève de la touche Prg/Set a pour effet de lancer le processus de vérification et de recherche. Les ballasts électroniques connectés sont recherchés via leur adresse longue et comparés automatiquement à la configuration précédente.

SUPPRESSION
BALLASTS
ELECTRONIQUES
: x

Si des ballasts electronics ont ete suprimedes du segment DALI, les entrées correspondantes dans l'appareil seront supprimées automatique. Pendant le processus de verification, le nombre d'appareils suprimés est affiche.

CREER
BALLASTS
ELECTRONIQUES
: x

Ensuite, le système recherche des apparèils récemment installés dans le segment DALI. Des ballasts électroniques récemment ajoutés sont réinitialisés automatiquement, les paramètres et affectations de groupe éventuellesment définis au préalable sont supprimés. Le processus de recherche peut prendre quelques minutes en fonction du nombre de ballasts électroniques connectés. Pendant le processus de recherche, le nombre d'appareils récemment trouvés est affiché à l'écran.

SUPPR./CREER
BALLASTS
ELECTRONIQUES
: x/x

Une fois le processus complet (verification et recherche) termine, l'écran affiche le nombre de ballasts électroniques supprimés et le nombre de ballasts électroniques récemment trouvés (appareils supprimés/naux appareils, de gauche à droite, cf. figure de gauche). L'actionnement de la touche ESC permet de revenir au niveau supérieur (ou action automatique au bout de 30 s).

19.2.5 Sous-menu : remplacement rapide de ballasts électroniques

Le sous-menu Remplacement rapide de ballasts électroniques est structure comme suit :

À partir du menu principal REMPLACEMENT RAPIDE DE BALLASTS ÉLECTRONIQUES, il est possible d'acceder, par une activation brève de la touche Prg/Set, au sous-menù RECHERCHE DE BALLASTS ÉLECTRONIQUES via le MODE PROG.

Une longue activation de la touche Prg/Set permet de passer au mode de programmation. Une nouvelle activation brève de la touche Prg/Set a pour effet de lancer le remplacement rapide. L'appareil vérifie d'abord si un ou plusieurs ballasts électroniques du système étaient défectieux. Ensuite, les ballasts électroniques récemment connectés sont recherchés automatiquement dans le segment. Un remplacement rapide n'est possible que si au maximum un ballast électronique du segment était défectieux et si un nouveau ballast électronique est trouve.

Si le processus a réussi, le numéro du ballast électronique remplace s'affiche à l'écran.

Si le processus de recherche ne peut etre achieve parce qu'une des conditions requises pour le remplacement rapide n'est pas remplie, un code d'erreur s'affiche a I'ecran. Les codes d'erreur affiches ont les significations suivantes:

• Erreur de type 7 : aucun ballast électronique défectueux
• Erreur de type 8 : plus d'un ballast électronique défectueux
• Erreur de type 9 : aucun nouveau ballast électronique trouvez
• Erreur de type 10: le ballast électronique a un type d'appareil incorrect
• Erreur de type 11 : plus d'un nouveau ballast électronique

L'actionnement de la touche ESC permet de revenir au niveau supérieur (ou action automatique au bout de 30 s).

19.2.6 Sous-menu: affectation des groupes

Le sous-menu Affection des groupes est structure comme suit :

À partir du menu principal AFFECTATION DES GROUPES, il est possible d'acceder au sous-menu par une activation brève de la touche Prg/Set. Dans ce menu, les ballasts électroniques individuels trouvés par le processus de recherche peuvent être affectés aux 16 groupes DALI ou les affectations existantes peuvent être modifiées.

Dans le sous-menu, il est possible de faire défiler les différents ballastslectroniques trouvés par une activation brève de la touche Move. La première ligne de l'écran affiche le numéro du ballast electronique sélectionné. Tant qu'un ballast electronique est sélectionné, la lampe connectée clignote. Cela permet au programmeur de déterminer celle lampe est affectée au numéro correspondant.

Si l'appareil selectionné est un convertisseur pour apparéils d'éclairage de secours, il est mis en mode d'identification pendant la selection et le message CONV apparait sur l'écran. L'identification peut alors être

effectuee par la LED de fonction clignotante du convertisseur (voir la notice d'utilisation du convertisseur).

N°CONV. : XX
GROUPE :
XX

Une longue activation de la touche Prg/Set permet de passer au mode de programmation. Il est possible de définir le groupe auquel le ballast électronique doit être affecté par une activation brève de la touche Move. Une fois le groupe souhaïte sélectionne, le réglage peut être confirmé et enregistré par une activation brève de la touche Prg/Set. L'actionnement de la touche ESC (ou action automatique au bout d'env. 30 s) permet un return au mode précédent.

19.2.7 Sous-menu : test de groupes

Le sous-menu Test de groupes est structure comme suit :

TEST DE GROUPES

À partir du menu principal TEST DE GROUPE, il est possible d'acceder au sous- menu par une activation brève de la touche Prg/Set. Dans ce menu, tous les groupes peuvent être commutes individuellement ou ensemble (TEST DE TOUS LES GROUPE = diffusion) et ainsi l'installation peut être testée.

GROUPE : X
TEST

Dans le sous-menu, il est possible de faire defiler les différents groupes par une activation brive de la touche Move. La première ligne de l'écran affiche le numéro du groupe sélectionné.

GROUPE : X --□ ARRET

Une longue activation de la touche Prg/Set permet de passer au mode de programmation. Il est possible de selectionner si le groupe choisi doit être activé ou désactivé par une activation brève de la touche Move. Une activation brève de la touche Prg/Set a pour effet d'effectuer l'opération selectionnée. L'actionnement de la touche ESC (ou action automatique au bout d'env. 30 s) permet un return au niveau supérieur.

19.2.8 Sous-menu: test de scènes

Le sous-menu Test de scènes est structuré comme suit :

TEST DE SCENES

À partir du menu principal TEST DE SCÉNES, il est possible d'acceder au sous- menu par une activation brève de la touche Prg/Set. Dans ce menu, toutes les scènes peuvent être appelées à des fins de test ou des situations d'éclairage récemment définies peuvent être programmes dans la scène.

SCENE : X
TEST

Il est possible de faire défilier les différentes scènes par une activation brève de la touche Move. La première ligne de l'écran affiche le numéro de la scene sélectionné.

Une longue activation de la touche Prg/Set permet de passer au mode de programmation. Par une activation brève de la touche Move, il est possible de naviguer entre les fonctions Appeler la scene et Sauvegarder la scene. Une nouvelle activation brève de la touche Prg/Set a pour effet d'effectuer l'opération selectionnée et la scene paramétrée est appelée ou enregistrée. L'actionnement de la touche ESC permit de revenir au niveau supérieur (ou action automatique au bout de 30 s).

19.2.9 Sous-menu : test du système

Le sous-menu Test du système est structuré comme suit :

À partir du menu principal TEST DU SYSTÉME, il est possible d'acceder au sous-menù par une activation brève de la touche Prg/Set. Tous les états de défaut peuvent être appelés dans ce menu.

L'écran indique s'il n'y aeldom défaut.

Les défauts suivants, qui entraînent également l'allumage de la LED rouge de défaut, peuvent être détectés par le système et affichés à l'écran :

• Court-circuit DALI
• Défaut de lampe avec affichage des lampes ou numéro de ballast électronique
• Défaut de ballast électronique avec affichage du numéro de ballast
• Pas de bus KNX

En cas de court-circuit DALI, aucun autre défaut ne peut être détecté. Pour tous les autres types de defaults, il est possible que plusieurs defaults soient détectés en même temps. Le passage d'un défaut à l'autre s'effectue dans ce point de menu par une activation brève de la touche Move.

En cas de défaut de lampe, le numéro du ballast électronique affecté est affché afin de pouvoir localiser directement le défaut.

En cas de défaut de ballast électronique, le nombre du ballast électronique affecté est affché afin de pouvoir localiser directement le défaut.

L'écran indique s'il n'y aeldom défaut.

19.2.10 Sous-menu : maintenance ballast électronique/lampe

Le sous-menu Maintenance ballast électronique/lampe est structure comme suit :

À partir du menu principal MAINTENANCE BALLAST ÉLECTRONIQUE/LAMPE, il est possible d'acceder au sous-menu par une activation brève de la touche Prg/Set. Ce menu permet de lancer la fonction d'allumage d'une lampe et de remettre à zéro le compteur d'heures de fonctionnement de la lampe.

Il est possible de faire défiler les différents ballasts électroniques par une activation brève de la touche Move. La première ligne de l'écran affiche le nombre des ballasts électroniques sélectionnés correspondant. La ligne 2 indique les heures de fonctionnement écoulées depuis la dernière réinitialisation.

N°BALLAST ELECTRONIQUE : XX REMETTURE A ZERO

Une longue activation de la touche Prg/Set permet de passer au mode derogrammation. Une activation brève de la touche Prg/Set a pour effet d'effectuer l'opération sélectionnee. L'actionnement de la touche ESC permit de revenir au niveau supérieur (ou action automatique au bout de 30 s).

19.2.11 Sous-menu : mode de verrouillage de convertisseurs

Le sous-menu Mode de verrouillage de convertisseurs est structuré comme suit :

MODE DE
VERROUILAGE
DE
CONVERTISSEURS

À partir du menu principal MODE DE VERROUILLAGE DE CONVERTISSEURS, il est possible d'acceder au sous-menu par une activation brève de la touche Prg/Set. Ce menu permet de paramétre un mode de verrouillage pour toutes les lampes de secours à batterie individuelle connectées. Si, dans les 15 minutes après l'activation du mode de verrouillage, la tension secteur des lampes de secours à batterie individuelle est coupée, les lampes ne passent pas en mode d'éclairage de secours, mais restent éteintes. Ce mode de fonctionnement peut être nécessaire lors de la phase de mise en service d'unBATIMENT pour éviter un fonctionnement permanent des lampes en question.

MODE DE
VERROUILAGE
via le MODE
PROG

Une longue activation de la touche Prg/Set permet de passer au mode de programmation.

VERROUILER DES CONVERTISSEURS ?

Une nouvelle activation brève de la touche Prg/Set a pour effet d'activer le mode de verrouillage. L'actionnement de la touche ESC permet de revenir au niveau supérieur (ou action automatique au bout de 30 s).

20 Objects de communication ETS

La passerelle DALI P64 KNX communique via le bus KNX sur la base d'une pile de communication KNX performante de type Système B. Au total, 2110 objets de communication sont prévus à cet effet, expliqués ci-après séparément par bloc fonctionnel.

Jusqu'à 1000 adresses de groupe cryptées peuvent être utilisées, voir à ce sujeit le chapitre 3.1 Utilisation sère.

20.1 Objects, généralités

20.1.1 Objets, généralités - comportement

Obj	Nom de l'objet	Fonction	Type	Flags
1	Heure	Heure	3 octets10.001	CWTU
Cet objet règle l'heure. Elle doit être mise à disposition par une commande progressive centrale et êtreactualisée au moins 2 x par jour.
2	Date	Date	3 octets11.001	CWTU
Cet objet règle la date. Elle doit être mise à disposition par une commande progressive centrale et êtreactualisée au moins 2 x par jour. Pour le calcul en interne de l'heure et de la date, les années bissextileset le changement d'heure étée/hiver ne sont pas pris en compte. Il faut veiller à ce que la date soitenvoyée correctement par la commande progressive dans le cas d'un tel événement spécial.
10	Active mode anti-panique	Activer/Arrêtier	1 bit1.010	CW
Cet objet permet d'activer ou de désactiver le mode anti-panique via le bus.
11	Active le mode test	Activer/Arrêtier	1 bit1.010	CW
Le mode test peut être ainsi activé.
12	Active mode nuit	Activer/Arrêtier	1 bit1.010	CW
Cet objet permet d'activer ou de désactiver le mode nuit via le bus.

20.1.2 Objects, généralités - analyse et maintenance

Obj	Nom de l'objet	Fonction	Type	Flags
13	Défauts d'ordre général	Oui/Non	1 bit1.005	CRT
Cet objet est utilisé pour signaler qu'un défaut a été détecté par la passerelle, quel que soit le type de défaut dans le segment DALI connecté.
14	Défaut DALI	Oui/Non	1 bit1.005	CRT
Cet objet est utilisé pour signaler qu'un court-circuit DALI a été détecté par la passerelle dans le segment DALI connecté.
15	Défauts d'ordre général qui dépassent la valeur limite	Oui/Non	1 bit1.005	CRT
Cet objet est utilisé pour signaler que la somme des définçés de lampe, de ballast et de convertisseur détectés par la passerelle dépasse le seuil défini avec un paramètre.
16	Tous les définçés d'ordre général	Valeur	1 octet5.010	CRT
Cet objet est utilisé pour signaler la somme de tous les définçés de lampe, de ballast électronique et de convertisseur détectés par la passerelle. Important : chaque défaut n'est alors évalué qu'une fois pour chaque apparil connecté. En cas de défaut de ballast électronique ou de convertisseur, un défaut de lampe simultané n'est plus détecté ni évalué.
16a	Défauts d'ordre général en %	Valeur	1 octet5.001	CRT
Cet objet permet également de signaler le taux de défaillance par rapport au nombre total d'appareils dans le segment DALI. Tous les définçés sont alors pris en compte, définçés de lampe, de ballast électronique et de convertisseur. Important : chaque défaut n'est alors évalué qu'une fois pour chaque apparil connecté. En cas de défaut de ballast électronique ou de convertisseur, un défaut de lampe simultané n'est plus détecté ni évalué.
17	Défauts de lampe qui dépassent la valeur limite	Oui/Non	1 bit1.005	CRT
Cet objet est utilisé pour signaler que la somme des définçés de lampe détectés par la passerelle dépasse le seuil défini avec un paramètre.
18	Tous les définçés de lampe	Valeur	1 octet5.010	CRT
Cet objet est utilisé pour signaler la somme des définçés de lampe détectés par la passerelle.
18a	Défauts de lampe en %	Valeur	1 octet5.001	CRT
Cet objet permit également de signaler le taux de défaillance par rapport au nombre total de lampes dans le segment DALI.
19	Défauts de ballast électronique qui dépassent la valeur limite	Oui/Non	1 bit1.005	CRT
Cet objet est utilisé pour signaler que la somme des définçés de ballast électronique détectés par la passerelle dépasse le seuil défini avec un paramètre.
20	Tous les définçés de ballast électronique	Valeur	1 octet5.010	CRT
Cet objet est utilisé pour signaler la somme des définçés de ballast électronique détectés par la passerelle.
20a	Défauts de ballast électronique en %	Valeur	1 octet5.001	CRT
Cet objet permit également de signaler le taux de défaillance par rapport au nombre total de ballasts électroniques dans le segment DALI.
21	Défauts de convertisseur qui dépassent la valeur limite	Oui/Non	1 bit1.005	CRT
Cet objet est utilisé pour signaler que la somme des définçés de convertisseur détectés par la passerelle dépasse le seuil défini avec un paramètre.
22	Tous les défauts de convertisseur	Valeur	1 octet5.010	CRT
Cet objet est utilisé pour signaler la somme des défauts de convertisseur détectés par la passerelle.
22a	Défaut de convertisseur en %	Valeur	1 octet5.001	CRT
Cet objet permet également de signaler le taux de défaillance par rapport au nombre total deconvertisseurs dans le segment DALI.
23	État Marche/ArrêtGroupe 1 - Groupe 16	État	4 octets27.001	CRT
Cet objet est utilisé pour activer l'affichage d'etat du groupe 1 au groupe 16.
24	État Marche/ArrêtBallast 1 - Ballast 16	État	4 octets27.001	CRT
Cet objet est utilisé pour envoyer l'etat de commutation des ballasts électroniques 1 à 16. Chaque valeur>0% est interprétable comme significant MARCHE.
25	État Marche/ArrêtBallast 17 - Ballast 32	État	4 octets27.001	CRT
Cet objet est utilisé pour envoyer l'etat de commutation des ballasts électroniques 17 à 32. Chaque valeur>0% est interprétable comme significant MARCHE.
26	État Marche/ArrêtBallast 33 - Ballast 48	État	4 octets27.001	CRT
Cet objet est utilisé pour envoyer l'etat de commutation des ballasts électroniques 33 à 48. Chaque valeur>0% est interprétable comme significant MARCHE.
27	État Marche/ArrêtBallast 49 - Ballast 64	État	4 octets27.001	CRT
Cet objet est utilisé pour envoyer l'etat de commutation des ballasts électroniques 49 à 64. Chaque valeur>0% est interprétable comme significant MARCHE.
28	État défaut lampe/ballast électronique	État	1 octet238.600	CWT
Cet objet est utilisé pour envoyer l'etat de défauts de lampes et de ballasts électroniques dans le segment DALI en cas de modification ou de démarrage du système. Les bits 0 à 5 indiquent le numérode ballast électronique correspondant. Le bit 7 correspond à un défaut de ballast électronique, le bit 6 à un défaut de lampe, p. ex.bit 7 6 5 4 3 2 1 0Ballast 5/Défaut ballast 10000100Ballast 6/Défaut lampe 01000101Si une valeur avec bit 6 et bit 7 définis est reçue via l'objet, elle est interprétable comme une interrogationd'etat, p. ex.:bit 7 6 5 4 3 2 10Ballast 5/Interrogation 11000100La passerelle répond alors avec l'etat de défaut actuel du ballast interrogé.bit 7 6 5 4 3 2 10Ballast 5/Défaut ballast 10000100
29a	G1, énergie active	Valeur	4 octets14.056	CRT
Cet objet fournit la puissance totale de tous les ballasts électroniques du type de périhérique 51 selonDALI partie 252.
2406-2413	Capteur x, défaut périhérique d'entrée	Oui/Non	1 bit	CRT
Ces objets transmettent le statut de défaut d'un capteur ETS (détecteur de mouvement ou entréegénérale). Un capteur ETS peut être relié à différentes instances de différents périhériques d'entrée réels. Dès qu'une instance avec un hyperlien signale un défaut, ce dernier sera communiqué via cesobjets.
2414-2421	x générique, défaut pérophérique d'entrée	Oui/Non	1 bit	CRT
Ces objets transmettent le statut de défaut d'une entrée générique. Dès qu'une instance avec un hyperlien signale un défaut, ce dernier sera communiqué via ces objets.
2422-2429	Bouton-poussoir x, défaut pérophérique d'entrée	Oui/Non	1 bit	CRT
Ces objets transmettent le statut de défaut d'un bouton-poussoir ETS. Un bouton-poussoir ETS peut être relié à différentes instances de différents pérophériques d'entrée réels. Dès qu'une instance avec un hyperlien signale un défaut, ce dernier sera communiqué via ces objets.

20.1.3 Objects, généralités - fonctions spéciales

Obj	Nom de l'objet	Fonction	Type	Flags
29	Démarrer/Programmer le n° de scène xx	Démarrer/Progr ammer	1 octet18.001	CW
Ces objets permettent d'appeler ou de programmer des scènes. Au maximum 16 scènes sont disponibles dans la passerelle DALI. Pour programmer une scène paramétrée, le bit le plus élevé doit être défin :
	Démarrer Programmer
Scène 1	0	128
Scène 2	1	129
......
Scène 16	15	143
46	Démarrer/Arrêt le n° d'effet xx	Démarrer/Arrêter	1 octet18.001	CW
Cet objet permet de démarrer ou d'arrêter des effets. Au maximum 16 effets sont disponibles dans la passerelle DALI. Pour démarrer un effet, le bit supérieur doit être activé. L'arrêt s'effectue avec Bit 7 supprimé. Ces paramètres sont donc valables :
Effet Arrêt Effet Marche
Effet 1	0	128
Effet 2	1	129
......
Effet 16	15	143
30.. 45	Scène n° x, varier	Éclaircir/Obscur cir	4 bits 3.007	CW
Ces objets sont utilisés pour relativement varier des scènes de 1 à 16. Augmentation de l'intensité avec Bit 4 défini, baisse de l'intensité avec Bit 4 supprimé. Les bits 1 à 3 indiquent les incrémentes respectifs. Les bits 1 à 3 effacés sont interpréts en tant que télégrammes d'accret. Note : les valeurs min/max des groupes respectifs définis avec l'ETS sont également prises en compte lors de la variation des scènes.

Fonction d'économie d'énergie

Chaque groupe et chaque ballast électronique peut être mis hors tension via un actionneur séparé. Pour cela, au maximum 16 objets d'économie d'énergie sont disponibles dans les paramètres.

2079..2094	Économie d'énergie的对象1 à 16	Marche/arrêt	1 bit1.001	CRT
Avec l'affection respective dans les paramètres, cet objet est désactifé si des ballasts électroniques ou des groupes en rapport sont déactivés. Ainsi, une alimentation en tension séparée peut être coupée. Si les ballasts électroniques ou groupes en rapport sont de nouveau actionnés avec une valeur > 0%, cet objet est au préalable réactif.Dans ce cas, une temporisation minimale est programmée, afin que les ballasts électroniques soient de nouveau opérationnels, voir 21.1.4 Page de paramètres - fonctions spéciales.

Éclairage de secours

Dans l'appareil, 2 types d'objets de communication sont proposés. La sélection est définie via un paramètre :

Ces objets sont expliqués avec les ballasts électroniques respectifs.

20.1.4 Objet pour le module de commande horaire

Pour chacun des 16 modèle maximum (commande horeire), un objet de communication est disponible pour activer ou verrouiller le modele, voir le chapitre 16.2.3 Verrouillage/ Autorisations. Ils doivent etre valides dans DCA à la rubrique Commande horeaire.

Objet	Nom de l'objet	Fonction	Type	Flags
2095ff	Modèle 1, activation	Activer/Arrêt er	1 bit 1.010	CW
Cet objet est utilisé pour activer le modele 1 (commande horaire). Avec une valeur 1, le modele est actif et sera exécuté comme planifié.
2110	Modèle X, activation	Activer/Arrêt er	1 bit 1.010	CW
Cet objet est utilisé pour activer le modele x (commande horaire). Avec une valeur 1, le modele est actif et sera exécuté comme planifié.

20.2 Objets de diffusion

Objet	Nom de l'objet	Fonction	Type	Flags
3	Diffusion, commuter	Marche/Arrêt	1 bit1.001	CW
Toutes les lampes raccordées peuvent être allumées ou éteintes ensemble via cet objet. Si des ballasts électroniques raccordés sont dans état spécifique (mode test, mode anti-panique), ils ne seront pas enclenchés en même temps. Dans ce cas, la commutation s'effectue par un adressage séquentiel sur le bus DALI et une temporisation peut eventuèlement être visible entre la première et la dernière lampe.Sans aucun état spécifique, la commutation s'effectue simultanèment par les télégrammes de diffusion DALI. La fonction de commutation de diffusion commute en général sur 0 ou 100 %. Les paramètres « valeur d'activation et de désactivation » pour les groupes et les ballasts ne sont pas pris en compte.Note : cet objet est uniquement visible en cas de validation de la diffusion dans les paramètres 21.1.4Page de paramètres - fonctions spéciales.
4	Diffuser, définir une valeur	Valeur	1 octet5.001	CW
Toutes les lampes raccordées peuvent être régliées Ensemble sur une valeur via cet objet. Si des ballasts électroniques raccordés sont dans état spécifique (mode test, mode anti-panique), ils ne seront pas modifiées. Dans ce cas, la commutation s'effectue par un adressage séquentiel sur le bus DALI et une temporisation peut eventuèlement être visible entre la première et la dernière lampe. Sans aucun état spécifique, le réglage d'une valeur s'effectue simultanèment par les télégrammes de diffusion DALI.Note : cet objet est uniquement visible en cas de validation de la diffusion dans les paramètres 21.1.4Page de paramètres - fonctions spéciales. La diffusion peut également être activée pour la commande de couleurs. Dans ce cas, jusqu'à 4 autres objets n° 3-7 s'affichent, voir 21.1.4 Page de paramètres - fonctions spéciales.. Une description détaillée des divers objets de la commande de couleurs figure au chapitre 4 Commande couleur.

20.2.1 Objet de diffusion - commande de couleurs

Objet	Nom de l'objet	Fonction	Type	Flags
5	Diffusion, commande de couleurs (RGB) rouge	Valeur	1 octet 5.001	CW
Cet objet est utilisé pour régler la diffusion pour la commande de couleurs. Les valeurs pour le rouge (R) sont reportées ici.
5a	Diffusion, commande de couleurs (RGB)	Valeur	3 octets 232.600	CW
Cet objet est utilisé pour envoyer la valeur régée (RGB) sous forme de valeur.
5b	Diffusion, commande de couleurs (teinte HSV)	Valeur	1 octet 5.001	CW
Cet objet est utilisé pour envoyer la teinte régée (HSV) sous forme de valeur.
5c	Diffusion, commande de couleurs (RGBW)	Valeur	6 octets 251.600	CW
Cet objet est utilisé pour envoyer la valeur régée (RGB) sous forme de valeur.
5d	Diffusion, commande de couleurs X	Valeur	2 octets 7.600	CW
Cet objet est utilisé pour envoyer la couleur régée (X/Y) X sous forme de valeur.
6	Diffusion, commande de couleurs (RGB) vert	Valeur	1 octet 5.001	CW
Cet objet est utilisé pour régler la diffusion pour la commande de couleurs. Les valeurs pour le vert (G) sont reportées ici.
6a Diffusion, commande de couleurs (HSV) saturation		Valeur	1 octet 5.001	CW
Cet objet est utilisé pour envoyer la saturation régée (HSV) sous forme de valeur.
6b	Diffusion, commande de couleurs Y	Valeur	2 octets 7.600	CW
Cet objet est utilisé pour envoyer la couleur régée (X/Y) Y sous forme de valeur.
7	Diffusion, commande de couleurs (RGB) bleu	Valeur	1 octet 5.001	CW
Cet objet est utilisé pour régler la diffusion pour la commande de couleurs. Les valeurs pour le bleu (B) sont reportées ici.
8	Diffusion, commande de couleurs, blanc	Valeur	1 octet 5.001	CW
Cet objet est utilisé pour régler la diffusion pour la commande de couleurs. Les valeurs pour le blanc sont reportées ici.
9	Diffusion, température de couleur	Valeur	2 octets 7.600	CW
Cet objet est utilisé pour envoyer la température de couleur régée.

20.3 Objets des groupes

Pour chacun des16groupesau maximum possibles,unensemble d'objets de communication estdisponible.Lesdiffereentsobjectusuivantsontdisponibles(example du groupe1)：

20.3.1 Objet des groupes - comportement

Objet	Nom de l'objet	Fonction	Type	Flags
85	G1, commuter	Marché/Arrêt	1 bit1.001	CW
Cet objet est utilisé pour activer ou désactiver le groupe 1.
86	G1, varier	Éclaircir/Obscurcir	4 bits3.007	CW
Cet objet est utilisé pour relativement varier le groupe 1. Augmentation de l'intensité avec Bit 4 définibaisse de l'intensité avec Bit 4 supprimé. Les bits 1 à 3 indiquent les incrèments respectifs. Les bits 1 à 3effacés sont interprétsés comme télégramme stop.
87	G1, Régler une valeur	Valeur	1 octet5.001	CW
Cet objet est utilisé pour définir le groupe 1 à la valeur correspondante.
88	G1, Régler une valeur	Valeur/Durée	3 octets225.001	CW

Note: l'objet 50 est affiché avec ce paramètre: G1 → Comportement → Objét supplémentaire pour définiir une valeur avec durée de variation de l'éclairage. Cet objet est utilisé pour définiir le groupe 1 à la valeur correspondante et à la durée de variation de l'éclairage.

La durée est définie en multiples de 100 ms pour ce point de données. En raison des propriétés relatives à DALI, une plage de valeurs de 1 à 200 s est acceptée. Les valeurs en dehors de cette plage de valeurs sont limitées en conséquence. Une durée de variation de l'éclairage de 10 s est par conséquent codée comme suit : 10 s = 10 x 10 x 100 ms

89

G1, validator

Oui/Non

1 bit 1.003

CW

Note: l'objet 51 est affiché avec ce paramètre : G1 → Généralités → Fonction de l'objet supplémentaire.
Cet objet est utilisé pour valider la commande du groupe 1 :
Objet = 0 → Commande verrouillée
Objet = 1 → Commande validée

89a

G1, verrouiller

Oui/Non

1 bit 1.003

CW

Cet objet est utilisé pour verrouiller la commande du groupe 1 :

Objet = 0 Commande validée

Objet = 1 Commande verrouillée

90	G1, état	Marche/Arrêt	1 bit	CRT
			1.001

Cet objet est utilisé pour envoyer l'etat de commutation du groupe. Chaque valeur >0% est interprétée comme significant Allumée.

91	G1, état	Valeur	1 octet	CRT
			5.001

Cet objet est utilisé pour envoyer l'etat de la valeur du groupe.

20.3.2 Objet des groupes - commande de couleurs

Differentes options de commande de couleurs sont prises en charge :

• Température de couleur
  RGB
  HSV
  RGBW
  XY
• Température de couleur + RGB
• Température de couleur + RGBW

Un seul type de commande de couleurs peut être selectionné pour un groupe. Tous les ballasts électroniques du groupe qui prennet en charge ce type peuvent ainsi être pilotés. D'autres types de ballast électronique ne réagiront pas à cet ordre. Il est donc important que seuls des ballasts ayant la même commande de couleurs soient regroupés. Selon le type de commande de couleurs selectionné, différents objets sont affichés :

Température de couleur

La température de couleur peut être régée dans l'unité Kelvin. Les Températures de couleurs inférieures à 3000 K sont désignées par « blanc chaud », celles supérieures à 5000 K par « blanc froid » et les valeurs intermédiaires par « blanc neutre »

Objet	Nom de l'objet	Fonction	Type	Flags
96	G1, température de couleur	Valeur	2 octets7.600	CW
Cet objet est utilisé pour régler la température de couleur dans le groupe.
97	G1, température de couleur relative	Valeur	1 octet 5.001	CW
Cet objet est utilisé pour régler la température de couleur relative entre 0 et 100 % dans le groupe. La plage de valeurs de 0 à 100 % est automatiquement convertie en plage de température de couleur possible.
102	G1, changement de couleur	Plus froid/Plus chaud	4 octets3.007	CW
Cet objet est utilisé pour modifier la température de couleur dans le groupe. Augmentation de l'intensité avec Bit 4 défini, baisse de l'intensité avec Bit 4 supprimé. Les bits 1 à 3 indiquent les incrément respectifs. Les bits 1 à 3 effacés sont interprétés comme télégramme stop.
108	G1, température de couleur	État	2 octets7.600	CRT
Cet objet est utilisé pour envoyer la température de couleur régée sous forme d'etat au groupe.
113	G1, température de couleur relative	État	1 octet 5.001	CRT
Cet objet est utilisé pour envoyer la température de couleur relative régée sous forme d'etat au groupe.

RGB

L'espace couleur RGB est un espace couleur « additif», car la perception des couleurs est reproduite par le mélange des trois couleurs primaires.

Illustration : cube RGB (source : Wikipedia)

RGB (DPT 232.600)

Objet	Nom de l'objet				Fonction	Type	Flags
95	G1, commande de couleurs RGB				Valeur	3 octets232.600	CW
Cet objet est utilisé pour régler la couleur (RGB) dans le groupe.
Format:octet nr. field names encodingEncodingRange:Unit.Resol:PDT.	3 octets: UaUaUa3 use 2 1 useR G BUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUCUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUU uuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuu uuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuu uu uuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuUUuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuUUu uu uuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuUUuUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUAUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUGUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUU
Datapoint Types
ID:		Name:		Range:	Resol.:	Use:
232.600		DPT_Colour_RGB		R: 0 to 255	R: 1	G
				G: 0 to 255	G: 1
				B: 0 to 255	B: 1
107	G1, commande de couleurs RGB				État	3 octets232.600	CRT
Cet objet est utilisé pour envoyer la couleur régée au groupe sous forme d'état.

RGB (objets séparés)

Objet	Nom de l'objet	Fonction	Type	Flags
98	G1, commande de couleurs (RGB rouge)	Valeur	1 octet5.001	CW
Cet objet est utilisé pour régler la valeur dans le groupe. Les valeurs pour le rouge (R) sont reportées ici.
99	G1, commande de couleurs (RGB vert)	Valeur	1 octet5.001	CW
Cet objet est utilisé pour régler la valeur dans le groupe. Les valeurs pour le vert (G) sont reportées ici.
100	G1, commande de couleurs (RGB bleu)	Valeur	1 octet5.001	CW
Cet objet est utilisé pour régler la valeur dans le groupe. Les valeurs pour le bleu (B) sont reportées ici.
103	G1, changement de couleur (RGB rouge)	Éclaircir/Obsc urcir	4 bits3.007	CW
Cet objet est utilisé pour modifier la valeur (R) dans le groupe. Augmentation de la part de rouge avec Bit 4 définir, diminution de la part de rouge avec Bit 4 supprimé. Les bits 1 à 3 indiquent les incréments respectifs. Les bits 1 à 3 effacés sont interprétés comme télégramme stop.
104	G1, changement de couleur (RGB vert)	Éclaircir/Obsc urcir	4 bits3.007	CW
Cet objet est utilisé pour modifier la valeur (G) dans le groupe. Description comme celle du changement de couleur (rouge)
105	G1, changement de couleur (RGB bleu)	Éclaircir/Obsc urcir	4 bits3.007	CW
Cet objet est utilisé pour modifier la valeur (B) dans le groupe. Description comme celle du changement de couleur (rouge)
109	G1, commande de couleurs (RGB rouge)	État	1 octet 5.001	CRT
Cet objet est utilisé pour envoyer la couleur rouge régée au groupe sous forme d' état.
110	G1, commande de couleurs (RGB vert)	État	1 octet 5.001	CRT
Cet objet est utilisé pour envoyer la couleur vert régée au groupe sous forme d' état.
111	G1, commande de couleurs (RGB bleu)	État	1 octet 5.001	CRT
Cet objet est utilisé pour envoyer la couleur bleu régée au groupe sous forme d' état.

HSV

La couleur est reglee comme valeur HSV. Elle comprend la teinte, la saturation et la valeur. La valeur (V) est definite par I'objet de valeur numero 60/61. Pour la teinte (H) et pour la saturation (S), d'autres objets sont affichés. La teinte est definite comme une valeur comprise entre 0^ et 360^ et s'articule donc autour du cercle chromatique, cela signifie que seule cette valeur permet d'obtenir facilement toutes les couleurs sur le cercle chromatique.

Illustration : valeur de couleur HSV (source : Wikipedia)

Les valeurs pour la saturation et l'intensité (valeur sombre) sont indiquées de 0 à 100%. Une saturation compte et la pleine intensité sont indiquées par 100%.

HSV (objects séparés)

Objet	Nom de l'objet	Fonction	Type	Flags
98	G1, commande de couleurs (teinte)	Valeur	1 octet 5.003	CW
Cet objet est utilisé pour régler la valeur comme valeur HSV. Les valeurs pour la teinte sont reportées ici comme valeur comprise entre 0° et 360°. Important : seule une résolution d'environ 1,4° est possible via le type de données 5.003 utilisé.
0 60 120 180 240 300 360
99	G1, commande de couleurs (saturation)	Valeur	1 octet 5.001	CW
Cet objet est utilisé pour régler la saturation. Les valeurs pour la saturation sont reportées ici comme valeur comprise entre 0 et 100 %.
103	G1, changement de valeur (teinte)	Éclaircir/Obscurcir	4 bits 3.007	CW
Cet objet est utilisé pour modifier la teinte dans le groupe. Augmentation de l'angle avec Bit 3 définir diminution de l'angle avec Bit 3 supprimé. Les bits 1 à 3 effacés sont interprétés comme télégramme stop. Àsi, il est possible de parcourir toute la circonférence du cercle et d'ajuster chaque couleur.
104	G1, changement de couleur (saturation)	Éclaircir/Obsc urcir	4 bits 3.007	CW
Voir Modification de la teinte. La valeur passé de 0 à 100 % progressivement.
109	G1, commande de couleurs (teinte)	État	1 octet 5.003	CRT
Cet objet est utilisé pour envoyer la teinte régée au groupe sous forme d' état.
110	G1, commande de couleurs (saturation)	État	1 octet 5.001	CRT
Cet objet est utilisé pour envoyer la saturation régée au groupe sous forme d' état.

RGBW

RGBW (objet combiné à 6 octets DPT 251.600)

Objet	Nom de l'objet		Fonction	Type	Flags
95	G1, commande de couleurs RGBW		Valeur	6 octets251.600	CW
Cet objet est utilisé pour régler la couleur (RGBW) dans le groupe. Dans les octets supérieurs, les valeurs de couleur pour blanc, bleu, vert et rouge sont indiquées dans la plage de valeurs de 0 à 100%. Dans le 1ème octet, 4 bits indiquent si les valeurs de couleur correspondantes sont valables.
Datapoint Type
DPT Name:	DPT Colour RGBW
DPT Format:	U8U8U8U8r4B4	DPT ID:	251.600
Field	Description	Supp.	Range	Unit	Default
R	Colour Level Red	M	0 % to 100 %	-	-
G	Colour Level Green	M	0 % to 100 %	-	-
B	Colour Level Blue	M	0 % to 100 %	-	-
W	Colour Level White	M	0 % to 100 %	-	-
mR	Shall specify whether the colour information red in the field R is valid or not.	M	{0,1}	None.	None.
mG	Shall specify whether the colour information green in the field G is valid or not.	M	{0,1}	None.	None.
mB	Shall specify whether the colour information blue in the field B is valid or not.	M	{0,1}	None.	None.
mw	Shall specify whether the colour information white in the field W is valid or not.	M	{0,1}	None.	None.
107	G1, commande de couleurs RGBW	État	6 octets251.600		CRT
Cet objet est utilisé pour envoyer la couleur régée au groupe sous forme d'état.

RGBW (objets séparés)

Objet	Nom de l'objet	Fonction	Type	Flags
98	G1, commande de couleurs (RGB rouge)	Valeur	1 octet5.001	CW
Cet objet est utilisé pour régler la couleur dans le groupe. Les valeurs pour le rouge (R) sont reportées ici.
99	G1, commande de couleurs (RGB vert)	Valeur	1 octet5.001	CW
Cet objet est utilisé pour régler la couleur dans le groupe. Les valeurs pour le vert (G) sont reportées ici.
100	G1, commande de couleurs (RGB bleu)	Valeur	1 octet5.001	CW
Cet objet est utilisé pour régler la couleur dans le groupe. Les valeurs pour le bleu (B) sont reportées ici.
101	G1, commande de couleurs Blanc	Valeur	1 octet5.001	CW
Cet objet est utilisé pour régler la couleur dans le groupe. Les valeurs pour le blanc (W) sont reportées ici.
103	G1, changement de couleur (RGB rouge)	Éclaircir/Obscurcir	4 bits3.007	CW
Cet objet est utilisé pour modifier la couleur rouge dans le groupe. Augmentation de la part de rouge avec Bit 4 défini, diminution de la part de rouge avec Bit 4 supprimé. Les bits 1 à 3 indiquent les incrèments respectifs. Les bits 1 à 3 effacés sont interprétés comme télégramme stop.
104	G1, changement de couleur (RGB vert)	Éclaircir/Obsc urcir	4 bits 3.007	CW
Cet objet est utilisé pour modifier la couleur vert dans le groupe. Description comme celle du changement de couleur (rouge)
105	G1, changement de couleur (RGB bleu)	Éclaircir/Obsc urcir	4 bits 3.007	CW
Cet objet est utilisé pour modifier la couleur bleu dans le groupe. Description comme celle du changement de couleur (rouge)
106	G1, changement de couleur Blanc	Éclaircir/Obsc urcir	4 bits 3.007	CW
Cet objet est utilisé pour modifier la couleur blanc dans le groupe. Description comme celle du changement de couleur (rouge)
109	G1, commande de couleurs (RGB rouge)	État	1 octet 5.001	CRT
Cet objet est utilisé pour envoyer la couleur rouge régée au groupe sous forme d' état.
110	G1, commande de couleurs (RGB vert)	État	1 octet 5.001	CRT
Cet objet est utilisé pour envoyer la couleur vert régée au groupe sous forme d' état.
111	G1, commande de couleurs (RGB bleu)	État	1 octet 5.001	CRT
Cet objet est utilisé pour envoyer la couleur bleu régée au groupe sous forme d' état.
112	G1, commande de couleurs Blanc	État	1 octet 5.001	CRT
Cet objet est utilisé pour envoyer la couleur blanc régée au groupe sous forme d' état.

HSVW (objets séparés)

Voir le chapitre : HSV (objets séparés)

Couleur XY

La couleur est reperee ici par une valeur XY comprise entre 0 et 1 :

Illustration : valeur de couleur XY (source : Wikipedia)

Dans le KNX, cette plage de valeurs est convertie en une plage de 0 à 65535 (entier à 2 octets). La valeur 65535 correspond donc à la valeur 1 dans le graphique.

XY (objects combinés)

Objet	Nom de l'objet		Fonction	Type	Flags
95	G1, commande de couleurs XY		Valeur	6 octets242.600	CW
Cet objet est utilisé pour régler la couleur avec les coordonnées XY. Dans le 2ème octet, la luminosité est spécifiée dans une plage de valeurs allant de 0 à 100%. Les coordonnées X et Y doivent ensuite dans une plage de valeurs de 0 à 65535. Dans l'octet inférieur, 2 bits indiquent si les valeurs XY et la luminosité sont valables.
Datapoint Types
ID:	Name:			Use:
242.600	DPT Colour xyY			FB
Data fields	Description	Range	Unit	Resol.
x-axis	x-coordinate of the colour information	0 to 65 535	None.	None.
y-axis	y-coordinate of the colour information	0 to 65 535	None.	None.
Additional encoding informationThe x- and y- ordinate of the xyY colour scheme have a value between 0 and 1. This value shall be linearly mapped onto the range from 0 to 65 535, by multiplying the unencoded coordinate value by 65 535 and and rounding to the earest integer value. For decoding, the inverse operation shall be done.
Brightness	Brightness of the colour	0 % to 100 %	%	None.
Additional encoding informationThe brightness shall be encoded as in DPT_Scaling (5.001).
C	This field shall indicate whether the colour information in the fields x-axis and y-axis is valid or not.	0: invalid1: valid	None.	None.
B	This field shall indicate whether the Brightness information in the field Brightness is valid or not.	0: invalid1: valid	None.	None.
107	G1, commande de couleurs XY		État	6 octets242.600	CRT
Cet objet est utilisé pour envoyer les coordonnées XY régles sous forme d' état au groupe.

XY (objets séparés)

Obj	Nom de l'objet	Fonction	Type	Flags
95	G1, commande de couleurs X	Valeur	2 octets 7.001	CW
Cet objet peut être utilisé pour régler la valeur X dans la plage de valeurs de 0 à 65535.
98	G1, commande de couleurs Y	Valeur	2 octets 7.001	CW
Cet objet peut être utilisé pour régler la valeur Y dans la plage de valeurs de 0 à 65535.
107	G1, commande de couleurs X	État	2 octets 7.001	CRT
Cet objet est utilisé pour envoyer la valeur X réglée au groupe sous forme d'etat.
109	G1, commande de couleurs Y	État	2 octets 7.001	CRT
Cet objet est utilisé pour envoyer la valeur Y réglée au groupe sous forme d'etat.

Température de couleur + RGB

Illustration: température de couleur + RGB (source: Wikipedia)

Température de couleur + RGB (objet combiné à 3 octets DPT 232.600)

Objet	Nom de l'objet	Fonction	Type	Flags
95	G1, commande de couleurs RGB	Valeur	3 octets232.600	CW
Cet objet est utilisé pour régler la couleur (RGB) dans le groupe. Dans les octets inférieurs, les valeurs de couleur pour blanc, bleu, vert et rouge sont indiquées dans la plage de valeurs de 0 à 100%. Dans le Sème octet, 4 bits indiquent si les valeurs de couleur correspondantes sont valables.
96	G1, température de couleur	Valeur	2 octets7.600	CW
Cet objet est utilisé pour régler la température de couleur dans le groupe.
97	G1, température de couleur, relative	Valeur	1 octet5.001	CW
Cet objet est utilisé pour régler la température de couleur relative entre 0 et 100% dans le groupe. La plage de valeurs de 0 à 100% est automatiquement convertie en plage de température de couleur possible.
102	G1, changement de couleur	Plusfroid/Pluschaud	4 bits3.007	CW
Cet objet est utilisé pour modifier la température de couleur dans le groupe. Augmentation de l'intensité avec Bit 4 défini, baisse de l'intensité avec Bit 4 supprimé. Les bits 1 à 3 indiquent les incrèments respectifs. Les bits 1 à 3 effacés sont interprétés comme télégramme stop.
107	G1, commande de couleurs RGB	État	3 octets232.600	CRT
Cet objet est utilisé pour envoyer la couleur régée au groupe sous forme d' état.
108	G1, température de couleur	État	2 octets7.600	CRT
Cet objet est utilisé pour envoyer la température de couleur régée sous forme d' état au groupe.
113	G1, température de couleur, relative	État	1 octet5.001	CRT
Cet objet est utilisé pour envoyer la température de couleur relative sous forme d' état au groupe.

Température de couleur + RGB (objets séparés RGB)

Objet	Nom de l'objet	Fonction	Type	Flags
96	G1, température de couleur	Valeur	2 octets7.600	CW
Cet objet est utilisé pour régler la température de couleur dans le groupe.
97	G1, température de couleur, relative	Valeur	1 octet5.001	CW
Cet objet est utilisé pour régler la température de couleur relative entre 0 et 100 % dans le groupe. La plage de valeurs de 0 à 100 % est automatiquement convertie en plage de température de couleur possible.
98	G1, commande de couleurs (RGB rouge)	Valeur	1 octet5.001	CW
Cet objet est utilisé pour envoyer la couleur régée rouge.
99	G1, commande de couleurs (RGB vert)	Valeur	1 octet5.001	CW
Cet objet est utilisé pour envoyer la couleur régée vert.
100	G1, commande de couleurs (RGB bleu)	Valeur	1 octet5.001	CW
Cet objet est utilisé pour envoyer la couleur régée bleu.
102	G1, changement de couleur	Valeur	1 octet5.001	CW
Cet objet est utilisé pour régler la couleur dans le groupe. Les valeurs pour le blanc (W) sont reportées ici.
103	G1, changement de couleur (RGB rouge)	Éclaircir/Obsc urcir	4 bits3.007	CW
Cet objet est utilisé pour modifier la couleur rouge dans le groupe. Augmentation de la part de rouge avec Bit 4 défini, diminution de la part de rouge avec Bit 4 supprimé. Les bits 1 à 3 indiquent les incrémentes respectifs. Les bits 1 à 3 effacés sont interprétés comme télégramme stop.
104	G1, changement de couleur (RGB vert)	Éclaircir/Obsc urcir	4 bits3.007	CW
Cet objet est utilisé pour modifier la couleur vert dans le groupe. Description comme celle du changement de couleur (rouge)
105	G1, changement de couleur (RGB bleu)	Éclaircir/Obsc urcir	4 bits3.007	CW
Cet objet est utilisé pour modifier la couleur bleu dans le groupe. Description comme celle du changement de couleur (rouge)
108	G1, température de couleur	État	2 octets7.600	CRT
Cet objet est utilisé pour envoyer la température de couleur régée sous forme d'etat au groupe.
109	G1, commande de couleurs (RGB rouge)	État	1 octet5.001	CRT
Cet objet est utilisé pour envoyer la couleur régée au groupe sous forme d'etat. Les valeurs pour le rouge (R) sont reportées ici.
110	G1, commande de couleurs (RGB vert)	État	1 octet5.001	CRT
Cet objet est utilisé pour envoyer la couleur régée au groupe sous forme d'etat. Les valeurs pour le vert (G) sont reportées ici.
111	G1, commande de couleurs (RGB bleu)	État	1 octet5.001	CRT
Cet objet est utilisé pour envoyer la couleur régée au groupe sous forme d' état. Les valeurs pour le bleu (B) sont reportées ici.
112	G1, température de couleur, relative	État	1 octet 5.001	CRT
Cet objet est utilisé pour envoyer la température de couleur relative régée sous forme d' état au groupe.

Température de couleur + RGB (objets séparés HSV)

Objet	Nom de l'objet	Fonction	Type	Flags
96	Température de couleur	Valeur	2 octets7.600	CW
Cet objet est utilisé pour régler la température de couleur dans le groupe.
97	Température de couleur, relative	Valeur	1 octet5.001	CW
Cet objet est utilisé pour régler la température de couleur relative entre 0 et 100 % dans le groupe. La plage de valeurs de 0 à 100 % est automatiquement convertie en plage de température de couleur possible.
98	G1, commande de couleurs (teinte)	Valeur	1 octet5.003	CW
Cet objet est utilisé pour régler la valeur comme valeur HSV. Les valeurs pour la teinte sont reportées ici comme valeur comprise entre 0° et 360°. Important : seule une résolution d'environ 1,4° est possible via le type de données 5.003 utilisé.
0 60 120 180 240 300 360
99	G1, commande de couleurs (saturation)	Valeur	1 octet5.001	CW
Cet objet est utilisé pour régler la saturation. Les valeurs pour la saturation sont reportées ici comme valeur comprise entre 0 et 100%.
102	G1, changement de couleur	Plusfroid/Pluschaud	4 bits3.007	CW
Cet objet est utilisé pour modifier la température de couleur dans le groupe. Augmentation de l'intensité avec Bit 4 défini, baisse de l'intensité avec Bit 4 supprimé. Les bits 1 à 3 indiquent les incrèments respectifs. Les bits 1 à 3 effacés sont interprétés comme télégramme stop.
103	G1, changement de couleur (teinte)	Éclaircir/Obscur	4 bits3.007	CW
Cet objet est utilisé pour modifier la teinte dans le groupe. Augmentation de l'angle avec Bit 3 défini, diminution de l'angle avec Bit 3 supprimé. Les bits 1 à 3 effacés sont interprétés comme télégramme stop. Ainsi, il est possible de parcourir toute la circonférence du cercle et d'ajuster chaque couleur.
104	G1, commande de couleurs (saturation)	Éclaircir/Obscur	4 bits3.007	CW
Voir Modification de la teinte. La valeur passée de 0 à 100 % progressivement.
108	G1, température de couleur	État	2 octets7.600	CRT
Cet objet est utilisé pour envoyer la température de couleur régée sous forme d'état au groupe.
109	G1, commande de couleurs (teinte)	État	1 octet5.003	CRT
Cet objet est utilisé pour envoyer la teinte régée au groupe sous forme d'état.
110	G1, commande de couleurs (saturation)	État	1 octet5.003	CRT
Cet objet est utilisé pour envoyer la saturation régée au groupe sous forme d'objet.
113	G1, température de couleur, relative	État	1 octet 5.001	CRT
Cet objet est utilisé pour envoyer la température de couleur relative régée sous forme d'objet au groupe.

Température de couleur + RGB

Température de couleur + RGBW (objet combiné à 6 octets DPT 251.600)

Objet	Nom de l'objet	Fonction	Type	Flags
95	G1, commande de couleurs RGBW	Valeur	6 octets251.600	CW
Cet objet est utilisé pour régler la valeur (RGBW) dans le groupe. Dans les octets inférieurs, les valeurs de couleur pour blanc, bleu, vert et rouge sont indiquées dans la plage de valeurs de 0 à 100%. Dans le Sème octet, 4 bits indiquent si les valeurs de couleur correspondantes sont valables.
96	G1, température de couleur	Valeur	2 octets7.600	CW
Cet objet est utilisé pour régler la température de couleur dans le groupe.
97	G1, température de couleur, relative	Valeur	1 octet5.001	CW
Cet objet est utilisé pour régler la température de couleur relative entre 0 et 100% dans le groupe. La plage de valeurs de 0 à 100% est automatiquement convertie en plage de température de couleurpossible.
102	G1, changement de couleur	Plusfroid/Pluschaud	4 bits3.007	CW
Cet objet est utilisé pour modifier la température de couleur dans le groupe. Augmentation de l'intensité avec Bit 4 défini, baisse de l'intensité avec Bit 4 supprimé. Les bits 1 à 3 indiquent les incrémentrespectifs. Les bits 1 à 3 effacés sont interprétés comme télégramme stop.
107	G1, commande de couleurs RGBW	État	6 octets251.600	CRT
Cet objet est utilisé pour envoyer la valeur régée au groupe sous forme d'état.
108	G1, température de couleur	État	2 octets7.600	CRT
Cet objet est utilisé pour envoyer la température de couleur régée sous forme d'état au groupe.
113	G1, température de couleur, relative	État	1 octet5.001	CRT
Cet objet est utilisé pour envoyer la température de couleur relative sous forme d'état au groupe.

Température de couleur + RGBW (objets séparés RGBW)

Objet	Nom de l'objet	Fonction	Type	Flags
96	G1, température de couleur	Valeur	2 octets7.600	CW
Cet objet est utilisé pour régler la température de couleur dans le groupe.
97	G1, température de couleur, relative	Valeur	1 octet5.001	CW
Cet objet est utilisé pour régler la température de couleur relative entre 0 et 100 % dans le groupe. La plage de valeurs de 0 à 100 % est automatiquement convertie en plage de température de couleur possible.
98	G1, commande de couleurs (RGB rouge)	Valeur	1 octet5.001	CW
Cet objet est utilisé pour régler la couleur dans le groupe. Les valeurs pour le rouge (R) sont reportées ici
99	G1, commande de couleurs (RGB vert)	Valeur	1 octet5.001	CW
Cet objet est utilisé pour régler la couleur dans le groupe. Les valeurs pour le vert (G) sont reportées ici.
100	G1, commande de couleurs (RGB bleu)	Valeur	1 octet5.001	CW
Cet objet est utilisé pour régler la couleur dans le groupe. Les valeurs pour le bleu (B) sont reportées ici.
101	G1, commande de couleurs Blanc	Valeur	1 octet5.001	CW
Cet objet est utilisé pour régler la couleur dans le groupe. Les valeurs pour le blanc (W) sont reportées ici.
102	G1, changement de couleur	Valeur	1 octet5.001	CW
Cet objet est utilisé pour modifier la température de couleur dans le groupe. Augmentation de l'intensité avec Bit 4 défini, baisse de l'intensité avec Bit 4 supprimé. Les bits 1 à 3 indiquent les incrèments respectifs. Les bits 1 à 3 effacés sont interprêts en tant que téléGRAMmes d'arrêt.
103	G1, changement de couleur (RGB rouge)	Éclaircir/Obsc urcir	4 bits3.007	CW
Cet objet est utilisé pour modifier la couleur rouge dans le groupe. Augmentation de la part de rouge avec Bit 4 défini, diminution de la part de rouge avec Bit 4 supprimé. Les bits 1 à 3 indiquent les incrèments respectifs. Les bits 1 à 3 effacés sont interprêts comme télégramme stop.
104	G1, changement de couleur (RGB vert)	Éclaircir/Obsc urcir	4 bits3.007	CW
Cet objet est utilisé pour modifier la couleur vert dans le groupe. Description comme celle du changement de couleur (rouge)
105	G1, changement de couleur (RGB bleu)	Éclaircir/Obsc urcir	4 bits3.007	CW
Cet objet est utilisé pour modifier la couleur bleu dans le groupe. Description comme celle du changement de couleur (rouge)
106	G1, changement de couleur (blanc)	Éclaircir/Obsc urcir	4 bits3.007	CW
Cet objet est utilisé pour modifier la couleur blanc dans le groupe. Description comme celle du changement de couleur (rouge)
108	G1, température de couleur	État	2 octets7.600	CRT
Cet objet est utilisé pour envoyer la température de couleur réalisée sous forme d'état au groupe.
109	G1, commande de couleurs (RGB rouge)	État	1 octet5.001	CRT
Cet objet est utilisé pour envoyer la couleur régée au groupe sous forme d' état. Les valeurs pour le rouge (R) sont reportées ici.
110	G1, commande de couleurs (RGB vert)	État	1 octet 5.001	CRT
Cet objet est utilisé pour envoyer la couleur régée au groupe sous forme d' état. Les valeurs pour le vert (G) sont reportées ici.
111	G1, commande de couleurs (RGB bleu)	État	1 octet 5.001	CRT
Cet objet est utilisé pour envoyer la couleur régée au groupe sous forme d' état. Les valeurs pour le bleu (B) sont reportées ici.
112	G1, commande de couleurs Blanc	État	1 octet 5.001	CRT
Cet objet est utilisé pour envoyer la couleur régée au groupe sous forme d' état. Les valeurs pour le blanc sont reportées ici.
113	G1, température de couleur, relative	État	1 octet 5.001	CRT
Cet objet est utilisé pour envoyer la température de couleur relative régée sous forme d' état au groupe.

Température de couleur + RGBW (objets séparés HSVW)

Objet	Nom de l'objet	Fonction	Type	Flags
96	Température de couleur	Valeur	2 octets7.600	CW
Cet objet est utilisé pour régler la température de couleur dans le groupe.
97	Température de couleur, relative	Valeur	1 octet5.001	CW
Cet objet est utilisé pour régler la température de couleur relative entre 0 et 100 % dans le groupe. La plage de valeurs de 0 à 100 % est automatiquement convertie en plage de température de couleur possible.
98	G1, commande de couleurs (teinte)	Valeur	1 octet5.003	CW
Cet objet est utilisé pour régler la couleur comme valeur HSV. Les valeurs pour la teinte sont reportées ici comme valeur comprise entre 0° et 360°. Important : seule une résolution d'environ 1,4° est possible via le type de données 5.003 utilisé.
99	G1, commande de couleurs (saturation)	Valeur	1 octet 5.001	CW
Cet objet est utilisé pour régler la saturation. Les valeurs pour la saturation sont reportées ici comme valeur comprise entre 0 et 100 %.
101	G1, commande de couleurs Blanc	Valeur	1 octet 5.001	CW
Cet objet est utilisé pour régler la couleur dans le groupe. Les valeurs pour le blanc (W) sont reportées ici.
102	G1, changement de couleur	Plus froid/Plus chaud	4 bits 3.007	CW
Cet objet est utilisé pour modifier la température de couleur dans le groupe. Augmentation de l'intensité avec Bit 4 défini, baisse de l'intensité avec Bit 4 suprimé. Les bits 1 à 3 indiquent les incrèments respectifs. Les bits 1 à 3 effacés sont interprétés comme télégramme stop.
103	G1, changement de couleur (teinte)	Éclaircir/Obsc urcir	4 bits 3.007	CW
Cet objet est utilisé pour modifier la teinte dans le groupe. Augmentation de l'angle avec Bit 3 défini, diminution de l'angle avec Bit 3 suprimé. Les bits 1 à 3 effacés sont interprétés comme télégramme stop. Ainsi, il est possible de parcourir toute la circonférence du cercle et d'ajuster chaque couleur.
104	G1, commande de couleurs (saturation)	Éclaircir/Obsc urcir	4 bits 3.007	CW
Cet objet est utilisé pour modifier la saturation dans le groupe. Description comme celle du changement de couleur (teinte)
106	G1, changement de couleur Blanc	Éclaircir/Obsc urcir	4 bits 3.007	CW
Cet objet est utilisé pour modifier la couleur blanc dans le groupe.
108	G1, température de couleur	État	2 octets 7.600	CRT
Cet objet est utilisé pour envoyer la température de couleur régée sous forme d'etat au groupe.
109	G1, commande de couleurs (teinte)	État	1 octet 5.003	CRT
Cet objet est utilisé pour envoyer la teinte régée au groupe sous forme d'etat.
110	G1, commande de couleurs (saturation)	État	1 octet 5.003	CRT
Cet objet est utilisé pour envoyer la saturation régée au groupe sous forme d'etat.
112	G1, commande de couleurs (blanc)	État	1 octet 5.003	CRT
Cet objet est utilisé pour envoyer la couleur régée au groupe sous forme d'etat. Les valeurs pour le blanc sont reportées ici.
113	G1, température de couleur, relative	État	1 octet 5.001	CRT
Cet objet est utilisé pour envoyer la température de couleur relative régée sous forme d'etat au groupe.

20.3.3 Obj des groupes - analyse et maintenance

Objet	Nom de l'objet	Fonction	Type	Flags
92	G1, statut de début	Oui/Non	1 bit1.001	CRT
Note : l'objet 54 est affchéé avec le paramètre suivant : G1 --->Analyse et maintenance --->Type de l'objet du statut de début. Cet objet est utilisé pour envoyer le statut de début d'une lampe ou d'un ballast électronique dans le groupe.
94	G1, taux de défaillance qui dépasse la valeur limite	Oui/Non	1 bit	CRT
Cet objet est utilisé pour signaler que la somme des apparciels dans le groupe dépasse le seuil définis avec un paramètre.
94a	G1, taux de défaillance, global	Valeur	1 octet5.010	CRT
Cet objet permet de signaler le taux de défaillance par rapport au nombre total d'appareils dans le groupe.
94b	G1, taux de défaillance en %	Valeur	1 octet5.001	CRT
Cet objet permit de signaler le taux de défaillance en % par rapport au nombre total d'appareils dans le groupe.
114	G1, remetre à zéro les heures de fonctionnement	Oui/Non	1 bit1.015	CW
Cet objet est utilisé pour remetre à zéro les heures de fonctionnement dans le groupe avec un « 1 »Note : l'objet 76-78 est affiché avec ce paramètre : G1 → Analyse et maintenance → Calcul des heures de fonctionnement = Oui
115	G1, heures de fonctionnement (seconds)	Valeur	4 octets13.100	CW
Cet objet est utilisé pour compter les heures de fonctionnement dans le groupe. La valeur est transmise en secondes, conformément au DPT 13.100.
115a	G1, heures de fonctionnement (heures)	Valeur	4 octets12.102	CW
Cet objet est utilisé pour compter les heures de fonctionnement dans le groupe. La valeur est transmise en heures, conformément au DPT 12.102.
116	G1, longévité dépassée	Oui/Non	1 bit1.005	CW
Cet objet est utilisé pour indiquer si la longévité maximale définie dans les paramétres a été dépassée.Note : en cas de dépassement de la valeur limite, une alerte est émis via cet objet (un « 1 » est envoyé). Cet état est envoyé à nouveau pour chaque heures de fonctionnement supplémentaire supérieure à la valeur limite.
117	G1, puissance active	Valeur	4 octets14.056	CRT
Cet objet fournit la puissance totale de tous les ballasts électroniques du type de péripérisque 51 selon DALI partie 252, lesquels sont affectés dans ce groupe.
117a	G1, énergie active	Valeur	4 octets13.010	CRT
Cet objet fournit l'énergie totale de tous les ballasts électroniques du type de péripérisque 51 selon DALI partie 252, lesquels sont affectés dans ce groupe.

20.4 Objets et ballasts électroniques

20.4.1 Objet des ballasts électroniques - comportement

Pour chacun des64ballastselectroniquesau maximum possibles,unensemble d'objets de communicationestdisponible.Lesdiffereentsobjetssuivants sontdisponibles(exampleballast electronique1)：

Objet	Nom de l'objet	Fonction	Type	Flags
629	Ballast électronique 1, commutation	Marche/Arrêt	1 bit1.001	CW
Cet objet peut être utilisé pour activer ou désactiver un ballast électronique, à condition qu'il ne soit pas dans un mode de fonctionnement spécial (mode test lampes de secours, mode anti-panique/de secours).
630	Ballast électronique 1, variation	Éclaircir/Obscurcir	4 bits3.007	CW
Cet objet peut être utilisé pour une variation relative d'un ballast, à condition qu'il ne soit pas dans un mode de fonctionnement spécial (mode test lampes de secours, mode anti-panique/de secours).Augmentation de l'intensité avec Bit 4 définie, baise de l'intensité avec Bit 4 supprimé. Les bits 1 à 3 indiquent les incrèments respectifs. Les bits 1 à 3 effacés sont interprétés comme télégramme stop.
631	Ballast électronique 1, définiir une valeur	Valeur	1 octet5.001	CW
Cet objet peut être utilisé pour définiir ballast électronique 1 à la valeur respective, à condition qu'il ne soit pas dans un mode de fonctionnement spécial (mode test lampes de secours, mode anti-panique/de secours).
632	Ballast électronique 1, valider	Oui/Non	1 bit1.003	CW
Note : l'objet 562 est affiché avec ce paramètre : ballast électronique 1 → Généralités → Fonction de l'objet supplémentaire. Cet objet est utilisé pour valider la commande du ballast électronique 1 : Objet = 0 → commande verrouillée Objet = 1 → commande validée
632a	Ballast électronique 1, verrouiller	Oui/Non	1 bit1.003	CW
Cet objet est utilisé pour verrouiller la commande du ballast électronique 1 :Objet = 0 → commande validée Objet = 1 → commande verrouillée
633	Ballast électronique 1, état	Marche/Arrêt	1 bit1.001	CRT
Cet objet est utilisé pour envoyer l'état de commutation des ballasts électroniques. Chaque valeur > 0 %est interprétable comme signifiant MARCHE.
634	Ballast électronique 1, état	Valeur	1 octet5.001	CRT
Cet objet est utilisé pour envoyer l'état de la valeur du ballast électronique.

20.4.2 Objéballasts électroniques -commandede couleurs

Objet	Nom de l'objet	Fonction	Type	Flags
636	Ballast électronique 1, commande de couleurs, température de couleur	Valeur	2 octets7.600	CW
Cet objet est utilisé pour régler la température de couleur des ballasts électroniques.
636a	Ballast électronique 1, commande de couleurs RGB	Valeur	3 octets232.600	CW
Cet objet est utilisé pour régler la couleur (RGB) du ballast électronique 1 dans le groupe.

Format: ocet tr field names encoding Encoding Range: Unit Resol. PDT	3 octets: U8U4U6 3 xea 2 1 Lss
	R	G	B
	All values binary encoded. R, G, B: 0 to 255 None 1 PDT GENERATED_03
Datapoint Types
ID:	Name:	Range:	Resol:	Use:
232.000	DPT_Colour_RGB	R: 0 to 255 G: 0 to 255 B: 0 to 255	R: 1 G: 1 B: 1	G
636b	Ballast électronique 1, commande de couleurs RGBW			Valeur		6 octets 251.600		CW
Cet objet est utilisé pour régler la couleur du ballast électronique 1 (RGBW). Dans les octets supérieur, les valeurs de couleur pour blanc, bleu, vert et rouge sont indiquées dans la plage de valeurs de 0 à 100%. Dans le 1er octet, 4 bits indiquent si les valeurs de couleur correspondantes sont valables.
Datapoint Type
DPT Name:	DPT Colour RGBW
DPT Format:	U8U8U8U8f8r4B4				DPT_ID:		251.600
Field	Description			Supp.	Range		Unit	Default
R	Colour Level Red			M	0 % to 100 %		-	-
G	Colour Level Green			M	0 % to 100 %		-	-
B	Colour Level Blue			M	0 % to 100 %		-	-
W	Colour Level White			M	0 % to 100 %		-	-
mR	Shall specify whether the colour information red in the field R is valid or not.			M	{0,1}		None.	None.
mG	Shall specify whether the colour information green in the field G is valid or not.			M	{0,1}		None.	None.
mB	Shall specify whether the colour information blue in the field B is valid or not.			M	{0,1}		None.	None.
mW	Shall specify whether the colour information white in the field W is valid or not.			M	{0,1}		None.	None.
636c	Ballast électronique 1, commande de couleurs XY			Valeur		6 octets 242.600		CW
Cet objet est utilisé pour régler la couleur du ballast électronique 1 avec les coordonnées XY. Dans le 2ème octet, la luminosité est indiquée dans une plage de valeurs allant de 0 à 100%. Les coordonnées X et Y suivent ensuite dans une plage de valeurs de 0 à 65535. Dans l'octet inférieur, 2 bits indiquent si les valeurs XY et la luminosité sont valables.
Datapoint Types
ID:	Name:				Use:
242.600	DPT_Colour_xyY				FB
Data fields	Description		Range	Unit	Resol.
x-axis	x-coordinate of the colour information		0 to 65 535	None.	None.
y-axis	y-coordinate of the colour information		0 to 65 535	None.	None.
Additional encoding information The x- and y- ordinate of the xy/y colour scheme have a value between 0 and 1. This value shall be linearly mapped onto the range from 0 to 65 535, by multiplying the unencoded coordinate value by 65 535 and rounding to the nearest integer value. For decoding, the inverse operation shall be done.
Brightness	Brightness of the colour		0 % to 100 %	%	None.
Additional encoding information The brightness shall be encoded as in DPT_Scaling (5.001).
C	This field shall indicate whether the colour information in the fields x-axis and y-axis is valid or not.		0: invalid 1: valid	None.	None.
B	This field shall indicate whether the Brightness information in the field Brightness is valid or not.		0: invalid 1: valid	None.	None.
636d	Ballast électronique 1, commande de couleurs (HSV) teinte		Valeur	1 octet 5.001	CW
Cet objet est utilisé pour régier la couleur comme valeur HSV. Les valeurs pour la teinte sont reportées ici comme valeur comprise entre 0° et 360°. Important : seule une résolution d'environ 1,4° est possible via le type de données 5.003 utilisé.
0 60 120 180 240 300 360
637	Ballast électronique 1, commande de couleurs température de couleur relative		Valeur	1 octet 5.001	CW
Cet objet est utilisé pour régier la température de couleur relative du ballast électronique 1 entre 0 et 100%. La plage de valeurs de 0 à 100% est automatiquement convertie en plage de température de couleur possible.
637a	Ballast électronique 1, commande de couleurs (HSV) saturation		Valeur	1 octet 5.001	CW
Cet objet est utilisé pour régier la saturation. Les valeurs pour la saturation sont reportées ici comme valeur comprise entre 0 et 100%.
638	Ballast électronique 1, commande de couleurs blanc		Valeur	1 octet 5.001	CW
Cet objet est utilisé pour envoyer la couleur régée blanc (W).
639	Ballast électronique 1, changement de couleur		Plus froid/Plus chaud	4 bits 3.007	CW
Cet objet est utilisé pour modifier la température de couleur du ballast électronique 1. Augmentation de l'intensité avec Bit 4 défini, baisse de l'intensité avec Bit 4 supprimé. Les bits 1 à 3 indiquent les incréments respectifs. Les bits 1 à 3 effacés sont interprétés comme télégramme stop.
639a	Ballast électronique 1, commande de couleurs (HSV) variation teinte		Éclaircir/Obscu rcir	4 bits 3.007	CW
Cet objet est utilisé pour modifier la teinte du ballast électronique 1. Augmentation de l'angle avec Bit 3 défini, diminution de l'angle avec Bit 3 supprimé. Les bits 1 à 3 effacés sont interprétés comme télégramme stop. Ainsi, il est possible de parcourir toute la circonférence du cercle et d'ajuster chaque couleur.
640	Ballast électronique 1, commande de couleurs (HSV) variation saturation		Éclaircir/Obscu rcir	4 bits 3.007	CW
Voir Modification de la teinte. La valeur passée de 0 à 100% progressivement.
641	Ballast électronique 1, commande de couleurs blanc		Éclaircir/Obscu rcir	4 bits 3.007	CW
Cet objet est utilisé pour modifier la couleur blanc (W) du ballast électronique 1.
642	Ballast électronique 1, commande de couleurs, température de couleur		Statut	2 octets 7.600	CRT
Cet objet est utilisé pour envoyer la température de couleur régée sous forme d'état au ballast électronique 1.
642a	Ballast électronique 1, commande de couleurs RGB		Statut	3 octets 232.600	CRT
Cet objet est utilisé pour envoyer la couleur (RGB) sous forme d'état au ballast électronique 1.
642b	Ballast électronique 1, commande de couleurs RGBW		Statut	6 octets 251.600	CRT
Cet objet est utilisé pour envoyer la couleur (RGBW) sous forme d'état au ballast électronique 1.
642c	Ballast électronique 1, commande de couleurs XY		Statut	6 octets 242.600	CRT
Cet objet est utilisé pour envoyer les coordonnées XY régés sous forme d'état au ballast électronique 1.
642d	Ballast électronique 1, commande de couleurs (HSV) teinte		Statut	1 octet 5.001	CRT
Cet objet est utilisé pour envoyer la teinte régée au ballast électronique 1 sous forme d' état.
643	Ballast électronique 1, commande de couleurs température de couleur relative		Statut	1 octet 5.001	CRT
Cet objet est utilisé pour envoyer la température de couleur relative sous forme d' état au ballast électronique 1.
643a	Ballast électronique 1, commande de couleurs (HSV) saturation		Statut	1 octet 5.001	CRT
Cet objet est utilisé pour envoyer la saturation régée au ballast électronique 1 sous forme d' état.
644	Ballast électronique 1, changement de couleur blanc		Statut	1 octet 5.001	CRT
Cet objet est utilisé pour envoyer la couleur régée blanc (W) au ballast électronique 1 sous forme d' état.

20.4.3 Objet - réglage mode de secours

Objets selon le nouveau standard KNX

Obj	Nom de l'objet	Fonction	Type	Flags
645	Convertisseur 1, démarrage test	Démarrage	1 octet20.611	CW
Cet objet peut être utilisé pour lancer des tests du mode continu, des tests de fonctionnement et une interrogation sur l'état de la batterie du convertisseur. Les différents bits de l'objet ont alors la signification suivante :
20.611	DPT_Converter_Test_Control	Encoding0 : Reserved, no effect1 : Start Function Test (FT) Acc. DALI Cmd. 2272 : Start Duration Test (DT) Acc. DALI Cmd. 2283 : Start Partial Duration Test (PDT) not supported4 : Stop Test Acc. DALI Cmd 2295 to 255: Reserved, no effectNote : des tests en parallèle avec le mêmeconvertisseur DALI sont assistés. Ce DPT pilote untest d'un convertisseur DALI. Il permet égalementd'arrêter un test en cours.
Attention : la passerelle ne prendaucun « Partial Duration Test » en charge. Cet ordre sera donc ignoré.

Cet objet est utilisé pour signaler l'objet de la pile selon le type de point de données Konnex 246.600.

Objets selon une version précédente

Obj	Nom de l'objet	Fonction	Type	Flags
645	Convertisseur 1, démarche test	Démarrage	1 octet5.001	CW
Cet objet peut être utilisé pour lancer des tests du mode continu, des tests de fonctionnement et une interrogation sur l'état de la batterie du convertisseur. Les différents bits de l'objet ont alors la signification suivante :
Bit 0 → Démarrer un test de fonctionnement
Bit 1 → Test de fonctionnement flottant
Bit 2 → Démarrer un test du mode continu
Bit 3 → Test du mode continu flottant
Bit 4 → Interroger l'état de charge de la batterie
Bit 5 → État de charge de la batterie flottant
Bit 6 → Test de fonctionnement en cours
Bit 7 → Test du mode continu en cours
646	Convertisseur 1, résultat test	Test	3 octets225.001	CRT
Cet objet peut être utilisé pour évaluer les résultats de tests de fonctionnement, de tests du mode continu ainsi que l'état de charge de la batterie. Les différents bits de l'objet ont alors la signification suivante :
Bits 23 à 16 → Avec test de fonctionnement et de la batterie : état de charge batterie 0 à 100 %→Avec test d'endurance : durée du test d'endurance toutes les 2 minutes
Bit 15 → Défaut lors du test du mode continu
Bit 14 → Défaut lors du test de fonctionnement
Bit 13 → Durée test du mode continu max. dépassée
Bit 12 → Durée test de fonctionnement max. dépassée
Bit 11 → Lampe de secours défectueuse
Bit 10 → Pile défectueuse
Bit 9 → Durée de fonctionnement pile trop courte
Bit 8 → Convertisseur défectueux
Bit 7 → Test d'endurance flottant
Bit 6 → Test de fonctionnement flottant.
Bit 5 → Test d'endurance en cours
Bit 4 → Test de fonctionnement en cours
Bit 3 → Défaut du test lors du dernier test
Bit 2 → Le dernier test était une interrogation de la pile
Bit 1 → Le dernier test était un test d'endurance
Bit 0 → Le dernier test était un test de fonctionnement

20.4.4 Objet de ballasts électroniques - analyse et maintenance

635	Ballast électronique 1, statut de défaut	Statut	1 bit1.005	CRT
Cet objet est utilisé pour envoyer le statut de défaut de lampes, de ballasts électroniques ou de convertisseurs.
635a	Ballast électronique 1, statut de défaut	Statut	1 octet5.010	CRT
Cet objet est également utilisé pour envoyer le statut de défauts de lampes, de ballasts électroniques ou de convertisseurs sous forme d'objet à 1 octet.Bit 0 → Défaut de lampeBit 1 → Défaut de ballast électroniqueBit 2 → Défaut de convertisseur
649	Ballast électronique 1, remetre à zéro les heures de fonctionnement	Oui/Non	1 bit1.015	CW
Cet objet peut être utilisé pour remetre à zéro le compteur d'heures de fonctionnement.Note : l'objet 579-581 est affiché avec ce paramètre :Calcul des heures de fonctionnement = Oui
650	Ballast électronique 1, heures de fonctionnement(secondes)	Valeur	4 octets13.100	CRT
Cet objet est utilisé pour envoyer les heures de fonctionnement des lampes. Le compteur d'heures de fonctionnement interne peut être remis à 0 (reset) ou régle sur une autre valeur via l'objet. Important :le flag « écriture » est désactifié par défaut.
650a	Ballast électronique 1, heures de fonctionnement(heures)	Valeur	4 octets12.102	CRT
Cet objet est utilisé pour envoyer les heures de fonctionnement des lampes. Le compteur d'heures de fonctionnement interne peut être remis à 0 (reset) ou régle sur une autre valeur via l'objet. Important :le flag « écriture » est désactifié par défaut.
651	Ballast électronique 1, durée de vie dépassée	Oui/Non	1 bit1.002	CRT
Un message relatif à l'état est envoyé via cet objet si le compteur d'heures de fonctionnement dépasse la durée de vie définie de la lampe.
652	Groupe 1, puissance active	Valeur	4 octets14.056	CRT
Cet objet fournit la puissance du type de pérophérique 51 selon DALI partie 252.
652a	Ballast électronique 1, énergie active	Valeur	4 octets13.010	CRT
Cet objet fournit l'énergie du type de pérophérique 51 selon DALI partie 252.

20.5 Objets des détecteurs de mouvement / capteur de lumière

Pour chacun des 8 détecteurs de mouvement au maximum possibles, un ensemble d'objets de communication est disponible. Les différents objets suivants sont disponibles (exemple BM1):

2165	BM1, mouvement commutation	Marche/Arrêt	1 bit 1.001	CRT
En cas de mouvement détecté, la sortie est commutée.
2165a	BH1, mouvement définitur une valeur	Valeur	1 octet 5.001	CRT
En cas de mouvement détecté, une valeur définie est envoyée.
2165b	BH1, mouvement activation d'une scène	Activer	1 octet 17.001	CRT
En cas de mouvement détecté, une scène affectée est lancée.
2167	BH1, mouvement Arrêt	Marche/Arrêt	1 bit 1.001	CW
Cet objet est utilisé pour couper la présence directement et le détecteur est réinitialisé.
2168	BH1, durée sans détction d'un mouvement >absence (temporisation d'ARRÊT)	Durée (s)	2 octets 7.005	CWR
Entrée : durée sans détction d'un mouvement >absence (temporisation d'ARRÊT) via un objet.Notes: les valeurs d'entrée inférieures à 10 secondes sont limitées à 10 secondes. La valeur minimaleest 10 secondes.
2169	BH1, mouvement externe (préstance)	Oui/Non	1 bit 1.001	CW
Entrée : cet objet peut être utilisé pour déclencher l'événement de mouvement par un autre état externe.Tant que cette entrée est activée, le mouvement reste en « mode préstance ».
2171	BH1, luminosité	Luminosite	2 octets 9.004	CRT
Envoie la valeur de la luminosité détectée sous forme d'objet sur le bus.
2172	BH1, valeur de luminosité inférieure à la valeur limite	Oui/Non	1 bit 1.005	CRT
Envoie un objet sur le bus en cas de valeur inférieure à la limite régée.
2173	BH1, statut de début	Statut	1 bit 1.005	CRT
Envoie le statut de début sous forme d'objet sur le bus.
2174	BH1, démarche mode semi-automatique	Démarrage	1 bit 1.010	CW
Cet objet lance la régulation si le mode semi-automatique a été sélectionné.
2175a	BH1, sortie de la régulation	Marche/Arrêt	1 bit 1.001	CRT
Sortie : sortie de régulation si la luminosite est inférieure à la valeur de consigne.
2175b	BH1, sortie de la régulation	Valeur	1 octet 5.001	CRT
Sortie : sortie de régulation si la luminosite est différente de la valeur de consigne.
2176	BH1, verrouillage mode automatique	On/Off	1 bit 1.001	CW
Entrée: cet objet est utilisé pour activer/autoriser ou bien verrouiller la commande d'éclairage ou la détction d'un mouvement. La commande d'éclairage est activée par défaut et au redémarrage du péripérisque.
2177	BH1, statut automatique	Inactif/Actif	1 bit 1.011	CRT
Sortie: l'état actuel de la régulation de la lumière ou de la détction d'un mouvement est signalé ici.
2178	BH1, valeur de consigne luminosité	Valeur	2 octets 9.004	CWR
Entrée: la valeur de consigne pour la luminosité peut être définie par cet objet.
2179	BH1, valeur de consigne varier la luminosité	Éclaircir/Obsc urcir	4 bits 3.007	CW
Entrée: la valeur de consigne pour la luminosité peut être variée via cet objet.

20.6 Objets des entrées DALI génériques

Pour chacune des 8 entrées maximales possibles, un ensemble d'objets de communication est disponible. Les différents objets suivants sont disponibles (exemple GI 1):

2301	GI1, température	Valeur	2 octets9.001	CRT
La sortie envoie la température actuelle.
2301a	GI1, humidité	Valeur	2 octets9.007	CRT
La sortie envoie l'humidité actuelle.
2301b	GI1, qualité de l'air	CO2	2 octets9.008	CRT
La sortie envoie la valeur de CO2 actuelle.
2301c	GI1, qualité de l'air	VOC	2 octets9.008	CRT
La sortie envoie la valeur VOC actuelle.
2301d	GI1, pourcentage [%]	Valeur	1 octet5.001	CRT
La sortie envoie la valeur actuelle.
2301e	GI1, acoustique [db]	Valeur	1 octet5.010	CRT
La sortie envoie la valeur actuelle en [db].
2301f	GI1, type général 1 octet sans signe	Valeur	1 octet5.00x	CRT
La sortie envoie la valeur actuelle.
2301g	GI1, type général 2 virgule flottante	Valeur	2 octets9.00x	CRT
La sortie envoie la valeur actuelle.
2302	G11, xxx est au-delà de la valeur limite	Oui/Non	1 bit 1.005	CRT
La sortie envoie le statut d'alerte.
2303	G11, xxx est en dessous de la valeur limite	Oui/Non	1 bit 1.005	CRT
La sortie envoie le statut d'alerte.
2302a	G11, xxx alarmé 1	Oui/Non	1 bit 1.005	CRT
La sortie envoie le statut d'alerte.
2302b	G11, xxx alarmé 2	Oui/Non	1 bit 1.005	CRT
La sortie envoie le statut d'alerte.

20.7 Objets des boutons-poussoirs

Pour chacun des8boutons-poussoirs maximum possibles,unensemble d'objets de communicationestdisponible.Chaque bouton-poussoirpeutcontainirau maximum4pairesdetouches.Lesdifferentesobjetsuivants sontdisponiblesa chaquefois(exampleT1,paire1)：

2325	T1, paire1, commuter	Marche/Arrêt	1 bit 1.001	CT
La sortie transmet l'ordre de commutation.
2326	T1, paire1, varier	Montée/Descente	4 bits 3.007	CT
La sortie transmet l'ordre de variation.
2325a	T1, paire1, store	Étape	1 bit 1.009	CT
La sortie transmet l'ordre de commutation pour le store.
2326a	T1, paire1, store	Montée/Descente	1 bit 1.008	CT
La sortie transmet l'ordre de déplacement pour le store.
2325b	T1, paire1, valeur	Valeur	1 octet 5.001	CWTU
La sortie transmet la valeur.
2325c	T1, paire1, valeur	Valeur	1 octet 5.001	CWTU
La sortie transmet la valeur.
2325d	T1, paire1, présence	Marche/Arrêt	1 bit 1.018	CT
La sortie transmet la valeur.

Dans le cas d'une configuration des paires de touches comme touches séparées :

2325	T1, paire1, commuter, touche gauche	Changer surMarcheArrêt	1 bit1.001	CWTUCT
La sortie transmet l'ordre de commutation.
2326	T1, paire1, commuter, touche droite	Changer surMarcheArrêt	1 bit1.001	CWTUCT
La sortie transmet l'ordre de commutation.
2325a	T1, paire1, commuter, touche gauche	Valeur	1 octet5.001	CT
La sortie transmet la valeur.
2326b	T1, paire1, commuter, touche droite	Valeur	1 octet5.001	CT
La sortie transmet la valeur.
2325a	T1, paire1, scène, touche gauche	DémarrerDémarrer/Programmer	1 octet17.00118.001	CT
La sortie transmet la valeur scène.
2326b	T1, paire1, scène touche droite	DémarrerDémarrer/Programmer	1 octet17.00118.001	CT
La sortie transmet la valeur scène.

20.8 Objets pour entrées KNX génériques

Pour chacun des 16 objets KNX maximum possibles, un objet de communication est disponible. Dans le détaill :

Les paramètres ETS de l'appareil se répartissant sur différentes pages de paramètres. Pour plus de clarté, seules les pages de paramètres du nœud sélectionnédans l'arborescence des fonctions sont affichées.

21.1 Généralités

Trois pages de paramètres se trouvent sous le nœud « Généralités ». Les paramètres de ces pages sont décrits ci-dessous.

21.1.1 Page de paramètres - généralités

Paramètres	Réglages
Nom de l'appareil	Passerelle DALI P64 KNX
Un nom peut être attribué ici à l'appareil. Par défaut, le nom est DALI-Gateway P64 KNX.
Informations supplémentaires sur : ID de projet, ID de bâtiment, ID de zone	Project-ID Circuit-ID Distributionboard-ID
Espace pour des instructions additionnelles relatives à l'installation (facultatif)

21.1.2 Page de paramètres - comportement

Paramètre	Réglages
Comportement en cas de défaut KNX	Aucune action Commutation sur la valeur d'activation Commutation sur la valeur de désactivation Commutation sur valeur anti-panique
Les paramètres permettent de régler le comportement des ballasts électroniques/lampes raccordés dans le cas d'un défaut KNX.
Comportement en cas de rétablissement de la tension KNX	Aucune action Commutation sur la的最后一e valeur Commutation sur la valeur d'activation Commutation sur la valeur de désactivation
Les paramètres permettent de régler le comportement des ballasts électroniques/lampes raccordés dans le cas du rétablissement du KNX ou d'une réinitialisation du bus.
Temporisation d'envoi en cas de rétablissement du KNX	Immédiatement 5 secondes 10 secondes 15 secondes 20 secondes 30 secondes 40 secondes 50 secondes 60 secondes
Ce paramètre permet de régler un temps de temporisation pour l'envoi des objets d'etat après le rétablissement de la tension du bus KNX ou la réinitialisation du bus. Dans les installations compteant plus d'une passerelle, des réglages différents de ce paramètre peuvent empêcher que tous les apparciels commencer à envoyer en même temps.
Condition d'envoi statut d'éclairage	Envoi sur demande Envoi en cas de modification Envoi en cas de modification et réinitialisation du bus
Ce paramètre permit de régler la condition dans laquelle l'état d'éclairage (état de commutation et état de la valeur) des ballasts électroniques et groupes connectés doit être envoyé.
Envoi de l'état de la valeur pendant la variation	si modification > 2% si modification > 5% si modification > 10% si modification > 20% inactif
Ce paramètre permit de régler si et quand l'état de la valeur est envoyé pendant la variation par télégramme de variation 4 bits (variation relative). En cas de réglage inactif, l'état de la valeur est uniquement envoyé après achèvement du processus de variation.
Comportement après le mode anti-panique	Commute sur la valeur de désactivation Commute sur la valeur d'activation Commute sur la dernière valeur
Ce paramètre permet de régler la valeur d'éclairage des ballasts électroniques/lampes correspondants après l'achèvement du mode anti-panique. Avec le réglage « Commute sur la dernière valeur », la valeur avant le début du mode anti-panique est sauvégardée puis de nouveau définie.
Comportement après test lampes de secours	Commute sur la valeur de désactivation Commute sur la valeur d'activation Commute sur la dernière valeur
Ce paramètre permit de régler la valeur d'éclairage des ballasts électroniques/lampes correspondants après l'achèvement du mode test des lampes de secours.
Démarrage progressif d'ordre général	Aucun démarrage progressif Démarrage progressif 1 seconde Démarrage progressif 1,5 seconde Démarrage progressif 2 secondes
Ce paramètre définit le temps d'évanouissement général (fading time) à l'illumage et à l'extinction.

21.1.3 Page de paramètres - analyse et maintenance

Paramètre	Réglages
Condition d'envoi statut de début	Envoi sur demandeEnvoi en cas de modificationEnvoi en cas de modification et réinitialisation du bus
Ce paramètre permet de régler la condition dans laquelle les objets de début des ballasts électroniques et groupes connectés doivent être envoyés.
Temps de cycle pour interrogations de défauts	Aucune interrogation 0,5 seconde 1 seconde 2 secondes 3 secondes 4 secondes 5 secondes 6 secondes 7 secondes 8 secondes 9 secondes 10 secondes
Pour l'analyse des défauts de ballast électronique et de lampe, les ballasts électroniques doivent être interrogés cyclquement par des télégrammes DALI. Ce paramètre permet de régler la durée du cycle pour les interrogations sur le bus DALI. Attention: avec le réglage « Aucune interrogation», aucun début de ballast électronique et de lampe ne peut plus être détecté. L'analyse de lampes de secours n'est plus possible! Ce paramètre ne doit être rédigé que pour la maintenance et les cas particuliers.
Type de l'objet de début de ballast électronique central	Aucun objet Diagnostic Dali (DPT 238.600)
Ce paramètre permit de régler une utilisation ou non de l'objet de début central (DPT 238.600) pour des défauts de ballast électronique et de lampe (objet n° 28).
Objets de début pour apparciels de saisie	Non Oui
Ce paramètre permit d'afficher les objets de début. Ces objets, 8 objets pour détecteur de mouvement et entrées génériques et 8 objets pour boutons-poussoirs, sont récapitulés à la fin de la liste des objets.
Point de données pour la représentation des heures de fonctionnement	Secondes (DPT 13.100) Heures (DPT 12.102)
Ce paramètre est utilisé pour représentater les heures de fonctionnement (seconds ou heures).
Fonction des objets de début supplémentaire	Nombre total de défauts Taux de défaillance 0 à 100 %
Ce paramètre permit de régler l'affichage du nombre total des défauts ou du taux de défaillance en % au moyen des objets d'analyse de début (objets n° 16, 18, 20 et 22).
Valeur limite de début pour objets d'alarme de début	1% 2% 3% ...... 100%
Ce paramètre permit de régler une valeur limite pour l'émission de l'objet d'alarme concernant des défauts d'ordre général (objet 16). La valeur limite prend en compte la somme de tous les défauts quel que soit le type de début (défait de lampe, de ballast électronique ou de convertisseur) par rapport au nombre total de ballasts électroniques connectés et de convertisseurs.
Valeur limite de début pour défauts de lampe	1% 2% 3% ...... 100%
Ce paramètre permit de régler une valeur limite pour l'émission de l'objet d'alarme concernant des défauts de lampe (objet 18). La valeur limite prend en compte la somme de tous les défauts de lampe par rapport au nombre total de lampes connectées dans le segment DALI.
Valeur limite de defaulted pour defaults de ballast électronique	1%2%3%......100%
Ce paramètre permet de régler une valeur limite pour l'émission de l'objet d'alarme concernant des defaults de ballast électronique (objet 20). La valeur limite prend en compte la somme de tous les defaults de ballast électronique par rapport au nombre total de ballasts électronique connectés dans le segment DALI.
Valeur limite de defaulted pour defaults de convertisseur	1%2%3%......100%
Ce paramètre permet de régler une valeur limite pour l'émission de l'objet d'alarme concernant des defaults de convertisseur (objet 22). La valeur limite prend en compte la somme de tous les defaults de convertisseur par rapport au nombre total de convertisseurs connectés dans le segment DALI.
Active Energy Reporting	NonPerformance active [W]Énergie active [Wh]
Les ballasts électroniques du type de périphérique 51 selon DALI partie 252 - protocole Énergie -fournissant des informations sur l'énergie. Les informations requises peuvent être lues à partir du ballast électronique et la valeur est mise à disposition comme objet de communication KNX.Ce paramètre définit le type de message.
Temporisation avant la lecture des valeurs de l'énergie après une commutation	cyclique toutes les heures4 secondes ... 32 secondes ... 60 secondes
Les informations sur l'énergie sont mises à disposition par le ballast électronique avec un temps de temporisation. Cette temporisation dépend de la manière dont le ballast électronique calculé l'énergie et peut donc être définie selon le type de ballast électronique attention : dans ce contexte, la valeur de la puissance est toujours calculée avec une temporisation.De plus, la valeur est interrogée de manière cyclique toutes les heures.De plus amples informations figurent au chapitre 7.1 Protocole Énergie selon DALI partie 252.

21.1.4 Page de paramètres - fonctions spéciales

Paramètre	Réglages
Verrouiller la commande sur l'appareil	Non Oui, tous les réglages sont verrouillés Oui, sans installation
Ce paramètre permet de verrouiller le mode manuel directement sur l'appareil.
Verifier la diffusion	Non Oui
Ce paramètre permet de vérifier la fonction de diffusion en plus de la commande des groupes. Avec cette validation, un nouvel onglet « Broadcast » est activé. Voir chapitre 21.2 Page de paramètres - diffusion
Broadcast enabled ☒ No Yes
Note : à l'activation de la fonction de diffusion, des objets supplémentaires peuvent être utilisés pour le pilotage du système DALI.
Type d'objet pour le mode de lampes de secours	Objets selon le nouveau standard KNX Objets selon une version « précédente »
Emergency Type of Objects for Emergency ☒ Objects according new KNX Standard ○ Objects according legacy "old" style
Activier le diagnostic système	Non Oui
Permet un diagnostic du système via le réseau.
System Diagnostic via IP Network Enable System Diagnostic □ No Yes
1 Ensure that the webserver is accessible to show System Diagnostic results. Therefore, enable access in the Page "IP Settings".
System Diagnostic Multicast Address 224.0.218.201 Device Name DALiControl e64 Pro
1 Ensure that all gateways on the same system are working with the same Diagnostic Multicast Address
Adresse Multicast système de diagnostic	224.0.2.201
Toutes les passerelles apparant an au système doivent communiquer avec la même adresse multicast.
Nom du péripérisque
Le nom du péripérisque qui a été définis dans les paramètres généraux s'affiche ici. Il peut y'être modifié éventuelles. Ce nom sera affchéé ultérieurement sur le site Web.
Envoie statut au moins toutes les	Jamais 30 minutes 60 minutes 120 minutes
Un autre paramètre permet de définir au bout de combien de temps le statut doit être envoyé s'il n'y a pas eu de modification pendant ce délié et si par conséquent aucun événement automatique n'a été signalé.
Efface entrées inactives de la liste après	6 heures 12 heures 1 jour 2 jours 3 jours 4 jours
Les entrées inactives (passerelles non actives) sont supprimées après cette durée.
Code PIN pouractualisation du micrologiciel	Combinaison de 4 chiffres
Firmware Update PIN Code Firmware Update 1234
This PIN Code is requested during update procedure
Ce numéro sera demandé lors d'une mise à jour du micrologiciel, voir 8.7.3 Actualisation du micrologiciel.
Activer la variation des scènes	Non Oui
Scenes Dimming of Scenes enabled No Yes
Objets pour économique d'énergie actifs	Non Oui
Energy Saving Energy Saving Objects enabled No Yes
Si cette fonction est activée, il est possible de selectionner un objet d'économie d'énergie parmi les groupes ainsi que parmi les ballasts électroniques pour couper l'alimentation électrique en cas d'extinction de l'éclairage.
Temporisation jusqu'à la coupure de l'alimentation du ballast électronique	10 secondes 30 secondes 1 minute 2 minutes 5 minutes 10 minutes
Temporisation jusqu'à la coupure de l'alimentation du ballast électronique
Temporisation jusqu'à l'activation des ballasts électroniques	0,1 seconde 0,2 seconde 0,3 seconde ... 1 seconde 2 secondes
Temporisation jusqu'à l'activation des ballasts électroniques. Pendant cette durée, l'actionneur qui contrôle l'alimentation en tension doit être enclenché en toute fiabilité.

21.1.5 Page de paramètres - reseau IP

Paramètre	Réglages
Accès via des sites Web validé	NonOui
Par conséquent, l'utilisation de base via le Web peut être désactivée pour des raisons de sécurité. Attention: une connexion IP sera requise pour la mise à jour du micrologiciel. En cas de coupure,aucune possibilité de mise à jour !
Attribution de l'adresse IP	Adresse IP fixeDHCP
Ce paramètre permet de decide si le péripérisque recoit une adresse IP fixe ou une adresse IP dynamique via DHCP. Si l'adresse IP fixe est可以选择, des paramètres supplémentaires s'affichent :
IP Address Assignment Fix IP-Address DHCP
IP Address0.0.0.0
Subnet0.0.0.0
Gateway0.0.0.0
DNS Server0.0.0.0
HTTPS Port443+
Port HTTP	443
Le péripérisque dispose d'un serveur Web HTTPS pour visualiser les états ou effectuer la mise en service. Le port se trouve pour cela sur la valeur par défaut 443.
Résolution de noms (mDNS)
Active la résolution de noms (mDNS)	Non Oui
En cas d'activation de cette option, le nom DNS permet d'acceder au péripérisque.
Nom d'hôte
Le nom d'hôte est défini ici.
1 Due to security reason this Service shall only be used in trusted internal networks. Please, take care that router are configured to block this Service. The selected host name must be unique in the entire system.
Fonctionnalité API/MQTT
Active API/MQTT	Non Oui
Ce paramètre permet d'activer la fonction API/MQTT. MQTT peut être utilisé pour la communication avec un broker externe afin de fournir des données à d'autres systèmes de gestion.
1 By activating this interface a communication to an external Management System can be established
Enable API/MQTT ☐ No ☐ Yes
Attention: if you going to communicate with an external partner, please set "Local Communication" in the next parameter chapter "Security Settings" to "NO"
La couleur « rouge » apporte une indication importante si vous poulez communiquer avec un partenaire externe. D'autres explications sur l'interface MQTT figurent au chapitre 22 API/MQTT.
Réglages de sécurité
Autoriser uniquement la communication en réseau local	Non Oui
Ce paramètre permet de restreindre le serveur Web pour l'utilisation et le contrôle de l'appareil via des sites Web. Par défaut, seules les demandes du réseau local sont acceptées.
Communication on local network, only ☐ No ☐ Yes
The webserver accepts request from local networks, only
Accès aux sites Web
Écrase le nom d'inscription et le mot de passer avec les paramètres ETS.	Non Oui

Cette option permet de réinitialiser les mots de passer. De plus amples informations figurent au chapitre 3 KNX Secure.

Webpage Access

Compte administrateur	Saisie (8 caractères)
Le nom de connexion par défaut est « admin ». Le mot de passer par défaut « dali » doit être modifié sur le site Web et a une longueur maximale de 8 caractères. Note : un mot de passer vide n'est pas autorisé.
Compte utilisateur	Saisie (8 caractères)
L'utilisateur par défaut est « user ». Le mot de passer par défaut « user » doit être modifié sur le site Web et a une longueur maximale de 8 caractères. Note : un mot de passer vide n'est pas autorisé.
Restriction des droits pour le compte utilisateur	User are allowed to control lights ○ No User are allowed to change scene configuration ○ No User are allowed to change effect configuration ○ No User are allowed to change schedule configuration ○ No User are allowed to view emergency reports ○ No
Les droits utilisateur peuvent être validés ou restreints ici.

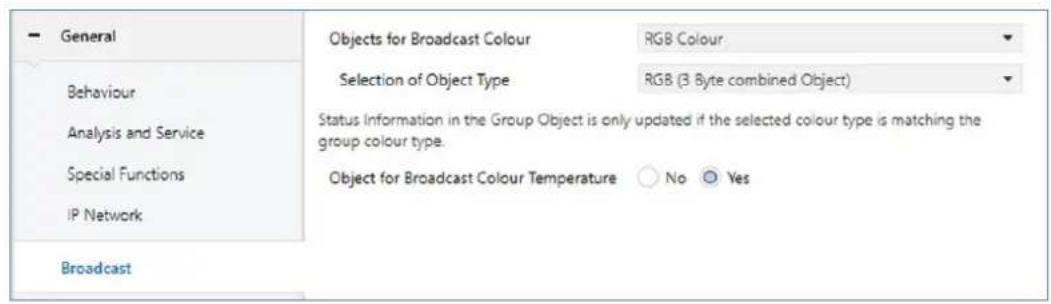

21.2 Page de paramètres - diffusion

Cet onglet s'affiche si l'option « Valider la diffusion » a ete activee dans Parametes ETS/Généralités/Fonctions spécifiques.

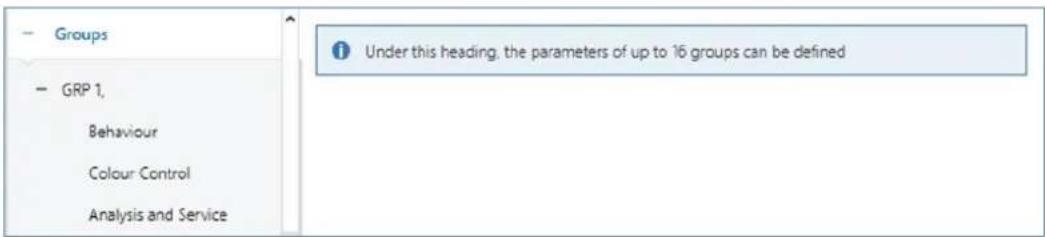

21.3 Groupe

Les réglages pour les groupes s'effectuent sur quatre pages de paramètres. Les paramètres de ces pages sont décrits ci-dessous :

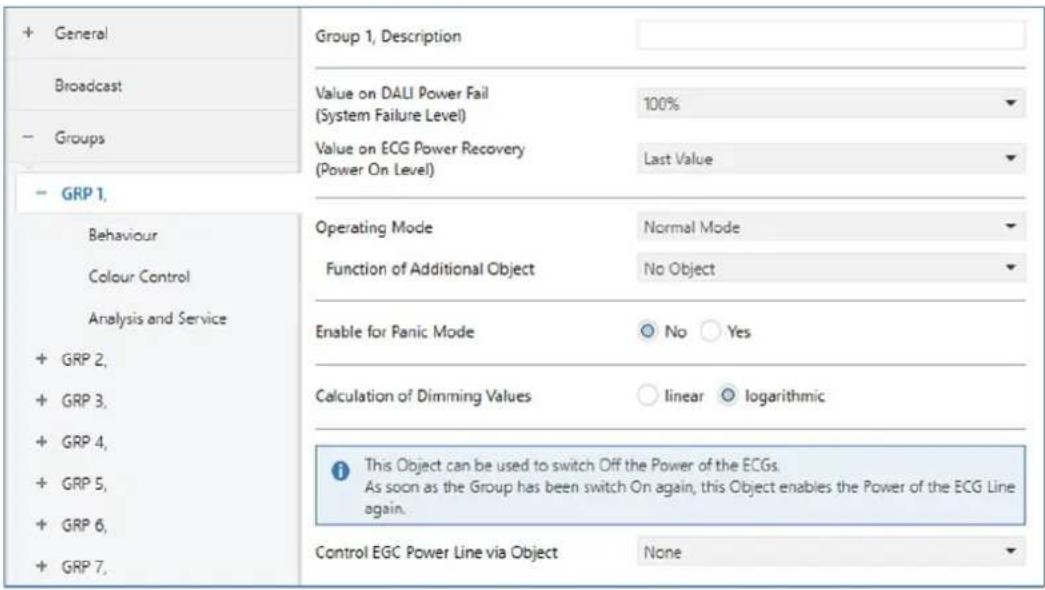

21.3.1 Généralités, groupe 1 (2 à 16)

Paramètres	Réglages
Groupe x, description	Par exemple Pièce 1 (fenêtre)
Ce paramètre permet de définir une description des groupes. Cette description est représentée pour tous les objets de communication sous forme d'aperçu. Exemple : pièce 1 (fenêtre)
G1, Switching, Room1 (window) On/OffG1, Dimming, Room1 (window) Brighter/DarkerG1, Set Value, Room1 (window) ValueG1, Status, Room1 (window) On/OffG1, Status, Room1 (window) ValueG1, Failure Status, Room1 (window) Yes/No
Valeur en cas de panne de tension DALI (System Failure Level)	0 à 100 % [100]Dernière valeur
Ce paramètre permet de régler sur chaque valeur les lampes seront définies dans le cas d'une panne de la tension DALI. La valeur en question est enregistrée dans le ballast électronique et le ballast s'enclenché automatiquement en cas de panne de tension.
Valeur au rétablissement de la tension du ballast électronique (Power On Level)	0 à 100 % [100]Dernière valeur
Ce paramètre permet de régler sur chaque valeur la lampe sera définie dans le cas d'un retour de la tension d'alimentation du ballast électronique. La valeur en question est enregistrée dans le ballast électronique et le ballast s'enclenché automatiquement en cas de retour de la tension.
Mode de fonctionnement	Mode normalMode continuMode normal/nuitFonction cage d'escalier
Ce paramètre permit de régler le mode de fonctionnement du groupe.
Valeur avec mode continu (pour la sélection Mode continu)	0 à 100 % [50]
Ce paramètre permit de régler sur chaque valeur les lampes du groupe seront définies à long terme dans le mode de fonctionnement « Mode continu ». En mode de fonctionnement « Mode continu», les lampes ne peuvent être ni commutées, ni modifiées, elles éclairant toujours à la valeur réglée.
Comportement en mode nuit (pour la sélection Mode nuit)	Arrêt temporiséArrêt temporisé en 2 étapesRéduction temporisée automatique de l'intensité lumineuseActive le mode continu et télégrammes ignorés
Ce paramètre permit de régler comment le groupe respectif se compte si le mode nuit a été activé via l'objet nuit (n° 12). Le paramètre ne sera affiché que si le groupe est régé sur « Mode nuit ». Régliages particuliers :· Arrêt temporisé en 2 étapes :- 1 minute avant l'écoulement de la durée régée, la valeur est régée sur 50 % de la valeur actuelle.-Après l'écoulement de la durée, la valeur de désactivation est régée.RÉduction temporisée automatique de l'intensité lumineuse:- 1 minute avant la durée régée, on passé à la valeur de désactivation avec réduction de l'intensité lumineuse.Active le mode continu et ignore les télégrammes :
Désactivation automatique après	1 minute2 minutes3 minutes4 minutes5 minutes10 minutes15 minutes..90 minutes
Ce paramètre permit de régler la durée jusqu'à la coupure automatique du groupe en mode nuit. Le paramètre sera affiché si le groupe est régé sur « Mode nuit ».
Comportement en mode cage d'escalier (pour la sélection Mode cage d'escalier)	Arrêt temporiséArrêt temporisé en 2 étapesRéduction temporisée automatique de l'intensité lumineuse

Ce paramètre permet de régler comment le groupe respectif se compose en mode cage d'escalier. Les paramètres ne seront affichés que si le groupe est régé sur « Fonction cage d'escalier »

- Arretemporisé en 2 étapes :

1 minute avant l'écoulement de la durée régée, la valeur est régée sur 50% de la valeur actuelle.
- Apre s l'ecoulement de la durée, la valeur de desactivation est reglee.

Reduction temporisée automatique de l'intensité lumineuse :

1 minute avant la durée régée, on passé à la valeur de désactivation avec réduction de l'intensité lumineuse.

Désactivation automatique après

Ce paramètre permet de régler la durée jusqu'à la coupure automatique du groupe en mode cage d'escalier. Le paramètre sera affiché si le groupe est régé sur « Mode cage d'escalier »

Fonction de I'objet supplémentaire

Aucun objet

Objet de verrouillage
Objet de déverrouillage
Fonction de cage d'escalier objet de verrouillage

Ce paramètre permet de déterminer la fonction d'un objet supplémentaire.

À la seLECTION de l'« objet de verrouillage », un objet qui verrouille la commande du groupe à « 1 » s'affiche.
À la sélection de l'« objet de validation », un objet qui valide la commande du groupe à « 1 » s'affiche. Note : le verrouillage se rapporte uniquement à MARCHE/ARRÉT et à des ordres de définition d'une valeur via des objets KNX
À la seLECTION de l'« objet de verrouillage fonction cage d'escalier », un objet qui verrouille uniquement la fonction de la cage d'escalier à une valeur « 1 » s'affiche. Cela peut être utile si la fonction de cage d'escalier doit être désactivée pendant une certaine durée pour effectuer un entretien.

Comportement au verrouillage

Aucune modification

Commutation sur la valeur d'activation

Commutation sur la valeur de déactivation

Ce paramètre s'affiche si un objet supplémentaire a ete selectionne. Le comportement au verrouillage peut etre defini ici.

Comportement à la validation

Aucune modification

Commutation sur la valeur d'activation

Commutation sur la valeur de désactivation

Ce paramètre s'affiche si un objet supplémentaire a ete selectionne. Le comportement a l'activation peut etre defini ici.

Autorisation en mode anti-panique

Non

0ui

Ce paramètre permet de régler si le groupe doit être pris en compte en mode anti-panique. Le mode anti-panique est commandé via un objet central n^10 .

Valeur en mode de secours/anti-panique

1%

5

100%

Ce paramètre permet de sélectionner la valeur pour ce mode de fonctionnement.
Type de calcul des valeurs de variation	logarithmique linéaire
Ce paramètre permet de régler la courbe de variation du groupe.
Commuter l'alimentation en tension du ballast électronique via un objet	Aucune Économie d'énergie objets 1 à 16
On définit ici l'objet avec lequel l'alimentation en tension doit être coupée. Ce paramètre n'est visible que si cette fonction a été définie au préalable sur la page de paramètres Généralités → Fonctions spécifiques, voir 21.1.4 Page de paramètres - fonctions spéciales.

21.3.2 Comportement

Paramètres	Réglages
Valeur d'activation	1%5%10%...95%100%Dernière valeur
Ce paramètre permet de régler la valeur à l'activation. Avec le réglage « Dernière valeur », la dernière valeur de variation avant la dernière désactivation est régée à l'activation.
Comportement à la mise en service	Reprise immediatement la valeurVariation sur la valeur en 3 secondesVariation sur la valeur en 6 secondesVariation sur la valeur en 10 secondesVariation sur la valeur en 20 secondesVariation sur la valeur en 30 secondesVariation sur la valeur en 1 minuteVariation sur la valeur en 2 minutesVariation sur la valeur en 5 minutesVariation sur la valeur en 10 minutes
Ce paramètre permet de régler le comportement à l'activation.
Valeur de désactivation	0%5%10%...45%50%...95%99%
Ce paramètre permit de régler la valeur à la désactivation.
Comportement de désactivation	Reprise immédiatement la valeurVariation sur la valeur en 3 secondesVariation sur la valeur en 6 secondesVariation sur la valeur en 10 secondesVariation sur la valeur en 20 secondesVariation sur la valeur en 30 secondesVariation sur la valeur en 1 minuteVariation sur la valeur en 2 minutesVariation sur la valeur en 5 minutesVariation sur la valeur en 10 minutes
Ce paramètre permit de régler le comportement à la désactivation.
Comportement lors du réglage d'une valeur	Reprise immediatement la valeurVariation sur la valeur en 3 secondesVariation sur la valeur en 6 secondesVariation sur la valeur en 10 secondesVariation sur la valeur en 20 secondesVariation sur la valeur en 30 secondesVariation sur la valeur en 1 minuteVariation sur la valeur en 2 minutesVariation sur la valeur en 5 minutesVariation sur la valeur en 10 minutes)
Ce paramètre permit de régler le comportement à la réception d'une nouvelle valeur de variation via le réglage d'une valeur. Important : cette durée se rapporte toujours à la plage de valeurs complète. En conséquence, une durée de 30 s signifie une modification de la valeur de 100 % en 30 s. Si, dans la scène, la valeur n'est modifiée que de 50 %, cette modification sera effectuee en 15 s.
Temps pour la variation	3 secondes 4 secondes 5 secondes 6 secondes 10 secondes 20 secondes 30 secondes 60 secondes
Ce paramètre permet de régler la durée pour une variation relative par rapport à une plage de valeurs comprise entre 0 et 100 %.
Valeur max. pour la variation	50% 55% ....100%
Ce paramètre permit de déterminer la valeur de variation maximale régliable via une variation relative.
Valeur min. pour la variation	0% 0,5% 1% ... 5% ....50%
Ce paramètre permit de déterminer la valeur de variation minimale régliable via une variation relative.
Les valeurs min/max sont valables pour	Objet de variation Objet d'une valeur Objet de variation et d'une valeur
Ce paramètre permit de régler pour chaque commande les valeurs min/max sont valables. Un réglage via une variation seraït par exemple possible à 60 % maximum, alors que 100 % pourrait être obtenus via la définition d'une valeur.
Commutation par variation	Non Activation avec un objet de variation Activation avec un objet d'une valeur Activation avec un objet de variation et d'une valeur
Ce paramètre permit de régler si un groupe désactivé peut être activé à la réception d'un objet de variation relatif à 4 bits, de la définition d'une valeur d'un objet ou des deux.
Objet supplémentaire pour définir une valeur avec durée de variation de l'éclairage	Non Oui
Ce paramètre permit de régler si l'objet d'une valeur doit être utilisé avec la durée de variation de l'éclairage combinée (DPT 225.001), voir l'objet n° 50. Note : à la sélection de l'objet à 3 octets (combinaison valeur/durée de variation de l'éclairage), le délai de variation dans l'ETS est ignoré !

21.3.3 Commande couleur

Paramètres	Réglages
Type de commande de couleurs	Aucune Température de couleur Couleur RGB Couleur RGBW Couleur XY Température de couleur + RGB Température de couleur + RGBW
Ce paramètre permet de régler la commande de couleurs qui doit être utilisée dans ce groupe. Il faut veiller à ce que les ballasts électroniques dans ce groupe prenant également en charge ce type de commande.

Température de couleur

Type de commande pour température de couleur(pour la sélection « Température de couleur »)	via DT-8 (normal operation)via DT-6 (LED cold/warm) Master-Groupvia DT-6 (LED cold/warm) Slave-Group
Lors de la sélection de « Température de couleur», ces types de commande sont pris en charge.
Via DT-8 (fonctionnement normal)	via DT-8 (normal operation)
Augmentation de l'intensité pour température decouleur froide	NonOui
À l'activation de cette option, la température de couleur sera modifiée avec l'augmentation de laluminosité de l'éclairage. Les valeurs respectives se réglent dans le paramètre suivant.
Température de couleur à 0%Température de couleur à 100%	Colour Temperature at Value 0% 3000Colour Temperature at Value 100% 6000
Paramètre pour régler la température de couleur chaude avec éclairage à faible intense et froide avecéclairage à intensité élevée.
Temps au changement de couleur via une variation	Rapide (10 secondes)Standard (20 secondes)Lent (40 secondes)
Ce paramètre permet de déterminer àquelle vitesse la température de couleur doit être modifiée à lavariation.
Temps au changement de couleur	Immédiatement 1 seconde 5 secondes 10 secondes 20 secondes 30 secondes 60 secondes 90 secondes
Ce paramètre permet de déterminer à qu'elle vitesse la température de couleur doit être modifiée.
Comportement à l'activation	Conserve la dernière valeur d'objet Utilise les paramètres ETS comme régle ci-dessous
Ce paramètre permit de déterminer si c'est toujours la dernière valeur de couleur en vigueur qui doit être utilisée ou bien en général la température de couleur qui a été réglée avec l'ETS. Remarque: avec « Conserve la dernière valeur d'objet » - Attention: en cas de valeur d'objet non valide, la couleur prérégée de l'ETS est utilisée.
Température de couleur à l'activation	3000
Température de couleur à l'activation avec l'options « Utilise les paramètres ETS comme régle ci-dessous » activée.
Via DT-6 (LED froid/chaud) groupe maître	via DT-6 (LED cold/warm) Master-Group
Une température de couleur peut ainsi être régée via 2 groupes DT-6. Pour cela, des bandes à LED avec une couleur chaude (3000 K) par exemple sont affectées à un groupe maître et des bandes à LED avec une couleur froide (6000 K) sont affectées à un groupe esclave.
Colour Temperature by using 2 Groups (one for cold white, one for warm white) Colour Temperature for Master LED (warm) 1000 *K Colour Temperature for Slave LED (cold) 6000 *K
Les valeurs réelles pour les deux LED sont définies ici.
Via DT-6 (LED froid/chaud) groupe esclave	via DT-6 (LED cold/warm) Slave-Group
This Group is controlled by another Master Group. Settings and Objects from the Master are valid.
Affectation du groupe maître respectif	Groupe 1 Groupe 2 Groupe 3 .... Groupe 16
Affectation du groupe maître pertinent

RGB

Sélection du type d'objet (pour la sélection « Couleur RGB »)
	RGB (3 Byte combined Object)
	RGB (separated objects)
	HSV (separated objects)
Lors de la sélection de « Couleurs RGB », ces types de commande sont pris en charge.
Temps au changement de couleur via une variation	Rapide (10 secondes)
	Standard (20 secondes)
	Lent (40 secondes)
Ce paramètre permet de déterminer àquelle vitesse la température de couleur doit être modifiée à la variation.
Temps au changement de couleur	Immédiatement
	1 seconde
	5 secondes
	10 secondes
	20 secondes
	30 secondes
	60 secondes
	90 secondes
Ce paramètre permet de déterminer àquelle vitesse la couleur doit être modifiée.
Valeur de correction pour LED spéciale	Intensity of Colour Red 100
	Intensity of Colour Green 100
	Intensity of Colour Blue 100
Dans certaines circonstances, l'intensité des couleurs rouge, vert, bleu n'est pas précisément adaptée pour les lampes électriques et le ballast.Pour effectuer une correction ultérieurement, les pondérations des différentes couleurs peuvent être modifiées ici ultérieurement. Une intensité de 100 % signifie que la couleur en question est commandée à 100 %.
Comportement à l'activation	Conserve la première valeur d'objetUtilise les paramètres ETS comme régle ci-dessous
Ce paramètre permit de déterminer si c'est toujours la première valeur de couleur en vigueur qui doit être utilisée ou bien en général la couleur/température de couleur qui a été réglée avec l'ETS.Remarque : avec « Conserve la première valeur d'objet » - Attention : en cas de valeur d'objet non valide, la couleur prérégée de l'ETS est utilisée.
Valeur de couleur à l'activation	Colour Value when Switching On #FF0000
#FF0000 R 255 G 0 B 0 H 0° S 100% V 100%
Ce paramètre permet de définir la couleur RGB à l'activation. Pour cela, le bouton ouvre une fenêtre dans l'ETS pour la selection de couleur.

RGBW

Sélection du type d'objet (pour la sélection « Couleur RGBW »)	RGBW (6 Byte combined object 251.600) RGBW (separated objects) HSVW (separated objects)
Lors de la sélection de « Couleurs RGBW », ces types de commande sont pris en charge. Pour les paramètres ETS, voir le chapitre 19.3.2 Objets des groupes - Commande de couleurs.
Comportement à l'activation	Conserve la dernière valeur d'objet Utilise les paramètres ETS comme régés ci-dessus
Ce paramètre permet de déterminer si c'est toujours la dernière valeur de couleur en vigueur qui doit être utilisée ou bien en général la température de couleur qui a été régée avec l'ETS. Remarque: avec « Conserve la dernière valeur d'objet » - Attention: en cas de valeur d'objet non valide, la couleur préréglée de l'ETS est utilisée.
Utilise les paramètres ETS comme régé ci-dessous	Colour Value when Switching On Additional White #FF0000 255
#FF0000 R 255 G 0 B 0 H 0° S 100% V 100%
Ce paramètre permit de définir la couleur RGBW à l'activation. Pour cela, le bouton oùvre une fenêtre dans l'ETS pour la sélection de couleur.

Couleur XY

Délambda du changement de couleur	Immédiatement 1 seconde 5 secondes 10 secondes 20 secondes 30 secondes 60 secondes 90 secondes
Ce paramètre permet de déterminer àquelle vitesse la couleur doit être modifiée.
Sélection du type d'objet (pour la sélection « Couleur XY »)	XY (separated objects) XY (combined object 242.600)
Ce paramètre permit de régler quels objets doivent être utilisés pour la commande.
Comportement à l'activation	Conserve la dernière valeur d'objet Utilise les paramètres ETS comme régle ci-dessous
Ce paramètre permit de déterminer si c'est toujours la dernière valeur de couleur en vigueur qui doit être utilisée ou bien en général la couleur/température de couleur qui a été réglée avec l'ETS. Remarque: avec « Conserve la dernière valeur d'objet » - Attention: en cas de valeur d'objet non valide, la couleur prérégée de l'ETS est utilisée.
Utilise les paramètres ETS comme régle ci-dessous	Valeur X à l'activation entre (0-1) Valeur Y à l'activation entre (0-1)

Ce paramètre permet de définir la couleur X à l'activation. La plage de valeurs se situe entre 0 et 1.
X = 0,33 et Y = 0,33 correspondent au point blanc.

Température de couleur + RGB

Sélection du type d'objet (pour la sélection « Température de couleur + RGB »)	RGB (3 Byte combined Object)RGB (separated objects)HSV (separated objects)
Lors de la sélection de « Température de couleur + RGB », ces types de commande sont pris en charge.
Augmentation de l'intensité pour température de couleur froide	NonOui
À l'activation de cette option, la température de couleur sera modifiée avec l'augmentation de la luminosité de l'éclairage. Les valeurs respectives se reglent dans le paramètre suivant.
Température de couleur à 0%Température de couleur à 100%	Colour Temperature at Value 0% 3000Colour Temperature at Value 100% 6000
Paramètre pour régler la température de couleur chaude avec éclairage à faible intense et froide avec éclairage à intensité élevée.
Temps au changement de couleur via une variation	Rapide (10 secondes)Standard (20 secondes)Lent (40 secondes)
Ce paramètre permet de déterminer à chaque vitesse la couleur doit être modifiée à la variation.
Temps au changement de couleur	Immédiatement1 seconde5 secondes10 secondes20 secondes30 secondes60 secondes90 secondes
Ce paramètre permet de déterminer à chaque vitesse la couleur doit être modifiée.
Valeur de correction pour LED spéciale	Intensity of Colour Red 100Intensity of Colour Green 100Intensity of Colour Blue 100
Dans certaines circumstances, l'intensité des couleurs rouge, vert, bleu n'est pas précisément adaptée pour les lampes électriques et le ballast.Pour effectuer une correction ultérieurement, les pondérations des différentes couleurs peuvent être modifiées ici ultérieurement. Une intense de 100 % signifie que la couleur en question est commandée à 100 %.
Comportement à l'activation	Keep last Object Value Use ETS Parameter below for Colour Use ETS Parameter below for Colour Temperature
Ce paramètre permet de déterminer si c'est toujours la dernière valeur de couleur en vigueur qui doit être utilisée ou bien en général la couleur ou la température de couleur qui a été réglée avec l'ETS. Remarque: avec « Conserve la dernière valeur d'objet » - Attention: en cas de valeur d'objet non valide, la couleur pré réglée de l'ETS est utilisée.
Valeur de couleur à l'activation	Colour Value when Switching On #FF0000
#FF0000 R 255 G 0 B 0 H 0* S 100% V 100%	Ce paramètre permet de définir la couleur RGB à l'activation. Pour cela, le bouton où une fenêtre dans l'ETS pour la sélection de couleur.
Température de couleur à l'activation	3000
Température de couleur à l'activation avec l'options « Utilise les paramètres ETS pour la température de couleur comme régle ci-dessous » activée.

Température de couleur + RGBW

Sélection du type d'objet (pour la sélection « Température de couleur + RGBW »)	RGBW (6 Byte combined object 251.600) RGBW (separated objects) HSVW (separated objects)
Avec la sélection de « Température de couleur + RGBW», ces types de commande sont pris en charge.
Augmentation de l'intensité pour température de couleur froide	Non Oui
À l'activation de cette option, la température de couleur sera modifiée avec l'augmentation de la luminosité de l'éclairage. Les valeurs respectives se réglient dans le paramètre suivant.
Température de couleur à 0% Température de couleur à 100%	Colour Temperature at Value 0% 3000 Colour Temperature at Value 100% 6000
Paramètre pour régler la température de couleur chaude avec éclairage à faible intense et froide avec éclairage à intense et élevé.
Temps au changement de couleur via une variation	Rapide (10 secondes) Standard (20 secondes) Lent (40 secondes)
Ce paramètre permet de déterminer à qu'elle vitesse la couleur doit être modifiée à la variation.
Temps au changement de couleur	Immédiatement 1 seconde 5 secondes 10 secondes 20 secondes 30 secondes 60 secondes 90 secondes
Ce paramètre permet de déterminer àquelle vitesse la couleur doit être modifiée.
Valeur de correction pour LED spéciale	Intensität der Farbe Rot 100 Intensität der Farbe Grün 100 Intensität der Farbe Blau 100
Dans certaines circonstances, l'intensité des couleurs rouge, vert, bleu n'est pas précisément adaptée pour les lampes électriques et le ballast. Pour effectuer une correction ultérieurement, les pondérations des différentes couleurs peuvent être modifiées ici ultérieurement. Une intensité de 100 % signifie que la couleur en question est commandée à 100 %.
Comportement à l'activation	Keep last Object Value Use ETS Parameter below for Colour Use ETS Parameter below for Colour Temperature
Ce paramètre permit de déterminer si c'est toujours la dernière valeur de couleur en vigueur qui doit être utilisée ou bien en général la couleur ou la température de couleur qui a été réglée avec l'ETS. Remarque: avec « Conserve la dernière valeur dobjet » - Attention: en cas de valeur dobjet non valide, la couleur prérégée de l'ETS est utilisée.
Utilise les paramètres ETS pour la couleur comme régle ci-dessous	Farbwert beim Einschalten #FF0000 Zusätzlicher Wößwert 255
#FF0000 R 255 G 0 B 0 H 0° S 100% V 100%
Température de couleur à l'activation	3000
Température de couleur à l'activation avec l'options « Utilise les paramètres ETS pour la température de couleur comme régle ci-dessous » activée.

21.3.4 Analyse et maintenance

Paramètres	Réglages
Type de l'objet de l'état de défaut	1 bit1 octet
Ce paramètre permet de régler si l'objet de défaut attribué au groupe doit être émis comme objet à 1 bit sans différenciation du type de défaut détecté ou comme objet à 8 bits avec différenciation des définuts.
Objets de défaut supplémentaires	NonOui
Ce paramètre permit de régler si des objets de défaut supplémentaires doivent être définis.
Objet de défaut supplémentaire pour	Valeur limite de défaut dépasséeNombre de defaults/taux de défaillance
Ce paramètre permit de régler si l'objet de l'état de défaut supplémentaire est utilisé comme objet à 1 octet pour le nombre de defaults/taux de défaillance ou comme objet à 1 bit en cas de dépassement d'une valeur limite de défaut.
Valeur limite de defaults pour objet d'alarme de defaults	1 % à 100 % [1 %]
Ce paramètre permit de saisir la valeur limite en % pour l'envoi de l'objet d'alarme de defaults en cas de dépassement de cette valeur. Ce paramètre s'affiche uniquement si « Valeur limite de defaults dépassée » a été sélectionné comme objet de défaut supplémentaire.Additional Failure ObjectsNo YesAdditional Failure Object forFailure Threshold ExceededFailure Number/RateTotal Number of FailuresFailure Rate 0..100%
Fonction de l'objet de défaut supplémentaire	Nombre total de defaultsTaux de défailleance 0 à 100 %
Ce paramètre permit de régler l'affichage du nombre des defaults au sein du groupe ou l'affichage du taux de défaillance en %. Ce paramètre s'affiche uniquement si « Nombre de defaults/Taux de défaillance » a été sélectionné comme objet de défaut supplémentaire.Additional Failure ObjectsNo YesAdditional Failure Object forFailure Threshold ExceededFailure Number/RateThreshold for Total Failures1%
Calcul des heures de fonctionnement	OuiNon
Ce paramètre permet de régler si un comptage d'heures de fonctionnement individuel est souhaité pour le groupe.
Heures de fonctionnement valeur limite (heures) (pour calcul heures de fonctionnement).	1 h à 200000 h [4000 h]
Ce paramètre permit de régler la longévité des lampes pour l'envoi d'un avertissement.
Operation Hour Calculation ☐ No ☐ YesOperating Hour Limit (hours) 4000 ☑

21.4 Ballasts électroniques

Les réglages des ballasts électroniques sont effectuels sur deux pages de paramêtres, à condition que le ballast électronique soit défini comme un ballast individuel et n'ait pas été affecté à un groupe. Les paramêtres de ces pages sont décrites ci-dessous.

21.4.1 Ballast électronique - généralités

Température de couleur à 0% Température de couleur à 100 %	Colour Temperature et Value 0%	3000
	Colour Temperature at Value 100%	5000
Paramètre pour régler la température de couleur chaude avec éclairage à faible intense et froide avec augmentation de l'intensité de l'éclairage.

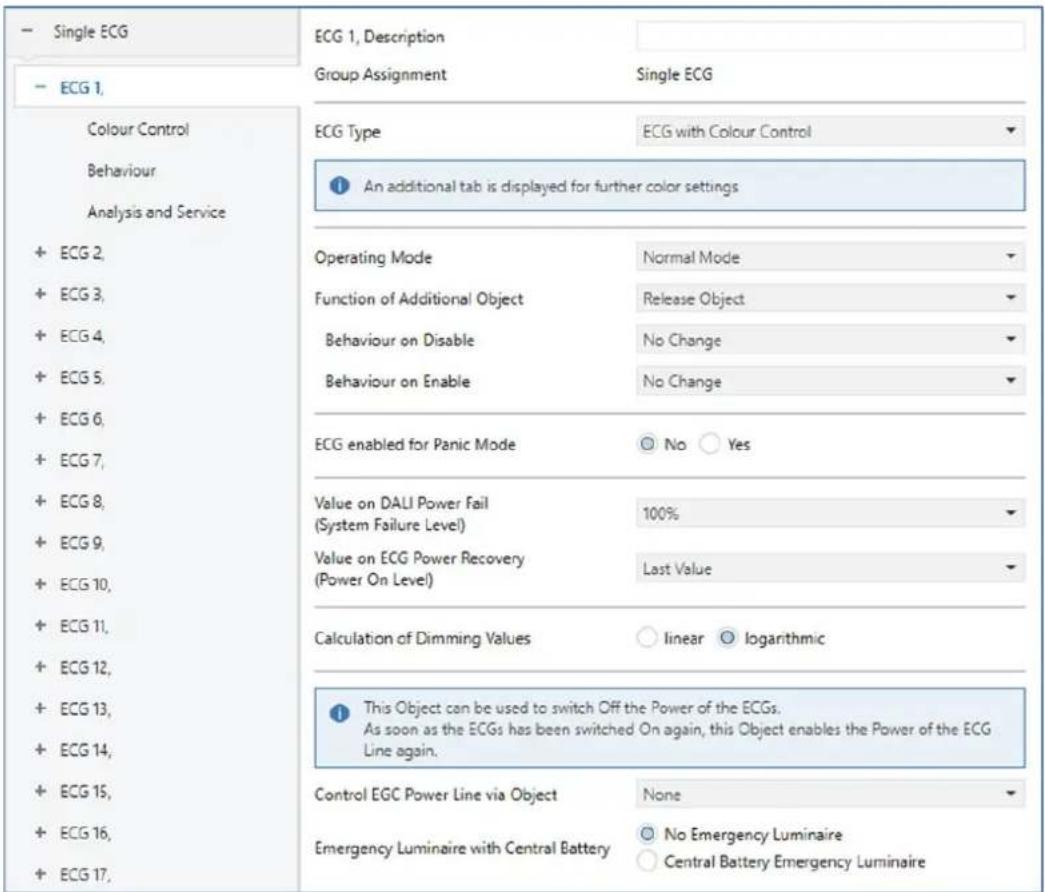

21.4.2 Ballast électronique 1 (2 à 64)

Paramètres	Réglages
Ballast électronique x, description	p. ex. couloir 1er étage
Ce paramètre permet de définir une description des ballasts électroniques. Cette description est représentée pour tous les objets de communication sous forme d'aperçu. Exemple : couloir 1er étage
ECG 1, Switching, Floor, 1 level On/OffECG 1, Dimming, Floor, 1 level Brighter/DarkerECG 1, Set Value, Floor, 1 level ValueECG 1, Status, Floor, 1 level On/OffECG 1, Status, Floor, 1 level ValueECG 1, Failure Status, Floor, 1 level Status
Affectation des groupes	Pas d'aftectionGroupe 1...Groupe 16
L'aftection des groupes est configurée via DCA ou le site Web, et elle est simplement affichée ici.
Type de ballast électronique	Lampe fluorescente Lampe de secours à batterie individuelle (non commutable) Lampe de secours à batterie individuelle (commutable) Lampe de secours à batterie individuelle (commutable) + commande de couleurs Lampe à décharge Lampeasse tension Lampe à incandescence Convertisseur 0 à 10 V Modules LED Module de relais Ballast électronique avec commande de couleurs
Ce paramètre permet de régler le type de ballast électronique utilisé.
Type de ballast électronique	Modules LED
Paramètre pour le type de ballast électronique, modules LED
Mode de fonctionnement	Mode normal Mode continu Mode normal/nuit
Ce paramètre permit de régler le mode de fonctionnement du ballast électronique. Le mode nuit est piloté via un objet central n° 12.
Fonction de l'objet supplémentaire	Aucun objet Objet de verrouillage Objet de déverrouillage
Ce paramètre permit de déterminer la fonction d'un objet supplémentaire. Lors de la sélection de l'« objet de verrouillage», un objet qui verrouille la commande du ballast électronique à une valeur « 1 » s'affiche. Lors de la sélection de l'« objet de validation», un objet qui autorise la commande du ballast électronique à une valeur « 1 » s'affiche. Note: le verrouillage se rapporte uniquement à MARCHE/ARRÊT et à des ordres de définition d'une valeur via des objets KNX
Comportement à la validation	Aucune modification Commutation sur la valeur d'activation Commutation sur la valeur de désactivation
Ce paramètre s'affiche si un objet supplémentaire a été sélectionné. Le comportement à l'activation peut être définiti ici.
Valeur avec mode continu	1 % à 100 % [50 %]
Ce paramètre permit de régler sur chaque valeur la lampe concernée sera définie à long terme dans le mode de fonctionnement « Mode continu ». En mode de fonctionnement « Mode continu», la lampe ne peut être ni commutée, ni modifiée, elle éclairait always à la valeur réglée. Le paramètre ne sera affiché que si le ballast électronique est régé sur « Mode continu ».
Comportement en mode nuit	Arrêt temporisé Arrêt temporisé en 2 étapes Réduction temporisée automatique de l'intensité lumineuse Active le mode continu et ignore les télégrammes

Ce paramètre permet de régler comment le ballast électronique respectif se compte si le mode nuit a été activé via l'objet nuit. Le paramètre ne sera affché que si le ballast électronique est régé sur « Mode normal/nuit ». Réglages particuliers :

• Arretemporisé en 2 étapes :
  Une fois la durée définie écoulée, on passé à 50 % de la valeur précédente.
  Au bout d'une minute supplémentaire, la valeur de desactivation est reglee.
  Reduction temporisée automatique de l'intensité lumineuse :
• Une fois la durée définie écoulée, on passée à la valeur de désactivation avec réduction de l'intensité lumineuse en une minute.
  Active le mode continu et ignore les télégrammes :

Déactivation automatique après (minutes)	1 minute 2 minutes 3 minutes 4 minutes 5 minutes 10 minutes 15 minutes 20 minutes ...
	90 minutes
Ce paramètre permet de déterminer les minutes nécessaires pour couper le ballast électronique.
Le ballast électronique est autorisé pour mode anti-panique	Oui Non
Ce paramètre permit de régler si le ballast électronique doit être pris en compte en mode anti-panique. Le mode anti-panique est commandé via un objet central n° 10.
Valeur en mode anti-panique	1 % à 100 % [50 %]
Ce paramètre permit de selectionner la valeur pour ce mode de fonctionnement.
Valeur en cas de panne de tension DALI (System Failure Level)	0 à 100 % [100] Dernière valeur
Ce paramètre permit de régler sur chaque valeur les lampes seront définies dans le cas d'une panne de la tension DALI. La valeur en question est enregistrée dans le ballast électronique et le ballast s'enclanche automatiquement en cas de panne de tension.
Valeur au rétablissement de la tension du ballast électronique (Power On Level)	0 % à 100 % [100] Dernière valeur
Ce paramètre permit de régler sur chaque valeur la lampe sera définie dans le cas d'un retour de la tension d'alimentation du ballast électronique. La valeur en question est enregistrée dans le ballast électronique et le ballast s'enclanche automatiquement en cas de retour de la tension.
Type de calcul des valeurs de variation	logarithmique linéaire
Ce paramètre permit de régler la courbe de variation du groupe.
This Object can be used to switch Off the Power of the ECGs. As soon as the Group has been switch On again, this Object enables the Power of the ECG Line again.
Commuter l'alimentation du ballast électronique via un objet	Aucune Économie d'énergie objet 1.. 16
Éclairage de secours avec batterie centrale	Aucun éclairage de secoursÉclairage de secours avec batterie centrale
Ce paramètre permet de définir si le ballast électronique concerné commande une lampe de secours alimentée par une batterie centrale. Les apparciels repérés comme lampes de secours sont identifiés séparément dans les messages d'état et un mode de test spécial peut être activé pour les lampes de secours via un objet. Ce paramètre n'est pas visible si le type « Lampe de secours à batterie individuelle » a été sélectionné.
Valeur en mode test	0 % à 100 % [50 %]
Ce paramètre permitted de régler sur chaque valeur la lampe concernée sera définie à long terme dans le mode de fonctionnement « Mode test ». En mode de fonctionnement « Mode test», la lampe ne peut être ni commutée, ni modifiée, elle éclaire toujours à la valeur réglée. Ce paramètre n'est visible que si « Éclairage de secours avec batterie centrale » a été sélectionné. Le mode test est lancé avec l'objet 11.
Durée en mode test	5 minutes10 minutes15 minutes....4 heures
Ce paramètre permitted de régler la durée du fonctionnement permanent de la lampe concernée après le démarrage du mode test. En mode de fonctionnement « Mode test», la lampe ne peut pas être modifiée, mais elle éclaire à la valeur réglée. Ce paramètre n'est visible que si « Éclairage de secours avec batterie centrale » a été不排除né.
Type de ballast électronique	Lampe fluorescente
Paramètre pour le type de ballast électronique « Lampe fluorescente ». → Réglage des paramètres pour modules LED.
Type de ballast électronique	Lampe de secours à batterie individuelle (non commutable)
Paramètre pour le type de ballast électronique lampe de secours à batterie individuelle (non commutable)
Le convertisseur pilote -	Ballast électronique 1 à 64Pas d'affection
Type de ballast électronique	Lampe de secours à batterie individuelle (commutable)
Paramètre pour le type de ballast électronique lampe de secours à batterie individuelle (commutable). → Réglages des paramètres pour modules LED. Le réglage des paramètres « Lampe de secours avec batterie centrale » n'est pas disponible avec ce type de ballast électronique.
Type de ballast électronique	Lampe de secours à batterie individuelle (commutable) + commande de couleurs
Paramètre pour le type de ballast électronique « Lampe de secours à batterie individuelle (commutable) + commande de couleurs ». → Réglages des paramètres pour modules LED. Le réglage des paramètres « Lampe de secours avec batterie centrale » n'est pas disponible avec ce type.
Type de ballast électronique	Lampe à décharge
Paramètre pour le type de ballast électronique « Lampe à décharge ». → voir Réglages des paramètres pour modules LED.
Type de ballast électronique	Lampe basse tension
Paramètre pour le type de ballast électronique « Lampe basse tension ». → voir Régliages des paramètres pour modules LED.
Type de ballast électronique	Lampe à incandescence
Paramètre pour le type de ballast électronique « Lampe à incandescence ». → voir Régliages des paramètres pour modules LED.
Type de ballast électronique	Convertisseur 0 à 10 V
Paramètre pour le type de ballast électronique « Convertisseur 0 à 10 V ». → voir Régliages des paramètres pour modules LED.
Type de ballast électronique	Module de relais
Paramètre pour le type de ballast électronique « Module de relais ». → voir Régliages des paramètres pour modules LED.
Type de ballast électronique	Ballast électronique avec commande de couleurs
Paramètre pour le type de ballast électronique « Ballast électronique avec commande de couleurs ». → voir Régliages des paramètres pour modules LED.

Réglages mode de secours

Cette page de paramètres s'affiche uniquement lorsqu'un des types de ballast électronique Lampe de secours a été sélectionné.

Paramètres	Réglages
Valeur en mode de secours	1 % à 100 % [50 %]
Ce paramètre permet de régler la valeur d'éclairage que prend la lampe de secours à batterie individuelle correspondante en cas de panne de la tension secteur et pendant le test du mode continu.
Temporisation au rétablissement de la tension	Aucune temporisation30 secondes1 minute2 minutes3 minutes4 minutes5 minutes10 minutes15 minutes20 minutes
Ce paramètre permet de définir un temps de temporisation après lequel la lampe de secours à batterie individuelle repasse en mode normal au rétablissement de la tension secteur.
Intervalle du test du mode continu	Aucun test automatique1 semaine2 semaines......52 semaines
Ce paramètre permet de définir les intervalles auxquels les tests automatiques du mode continu sont effectuels par le convertisseur.
Intervalle du test de fonctionnement	Aucun test automatique1 jour2 jours....28 jours
Ce paramètre permet de définir les intervalles auxquels les tests automatiques de fonctionnement sont effectuels par le convertisseur.
Dépassement temporel après le démarrage du test (jours)	0..255 [7]
Si un test de fonctionnement ou du mode continu ne peut pas être lancé immidiatement (par exemple parce que la batterie n'est pas complètement chargée), le convertisseur tente d'effectuer le test plus tard. Ce paramètre peut être utilisé pour définir la durée de la tentative de démarrage du test ou quand un défaut de dépassement de temps doit être signalé. Avec le réglage sur 0, le temps imparti est de 15 minutes.

Comportement

Paramètres	Réglages
Valeur d'activation	1 % à 100 % [100 %]Dernière valeur
Ce paramètre permet de régler la valeur à l'activation. Avec le réglage « Dernière valeur », la dernière valeur de variation avant la dernière désactivation est réalisée à l'activation.
Comportement à la mise en service	Rependre immédiatement la valeurVariation sur la valeur en 3 secondesVariation sur la valeur en 6 secondesVariation sur la valeur en 10 secondesVariation sur la valeur en 20 secondesVariation sur la valeur en 30 secondesVariation sur la valeur en 1 minuteVariation sur la valeur en 2 minutesVariation sur la valeur en 5 minutesVariation sur la valeur en 10 minutes
Ce paramètre permit de régler le comportement à l'activation.
Valeur de déactivation	0%5%10%...45%50%...95%99%
Ce paramètre permet de régler la valeur à la déactivation.
Comportement de déactivation	Reprendre immédiatement la valeurVariation sur la valeur en 3 secondesVariation sur la valeur en 6 secondesVariation sur la valeur en 10 secondesVariation sur la valeur en 20 secondesVariation sur la valeur en 30 secondesVariation sur la valeur en 1 minuteVariation sur la valeur en 2 minutesVariation sur la valeur en 5 minutesVariation sur la valeur en 10 minutes
Ce paramètre permit de régler le comportement à la déactivation.
Comportement au réglage d'une valeur	Rerendre immédiatement la valeurVariation sur la valeur en 3 secondesVariation sur la valeur en 6 secondesVariation sur la valeur en 10 secondesVariation sur la valeur en 20 secondesVariation sur la valeur en 30 secondesVariation sur la valeur en 1 minuteVariation sur la valeur en 2 minutesVariation sur la valeur en 5 minutesVariation sur la valeur en 10 minutes
Ce paramètre permit de régler le comportement à la réception d'une nouvelle valeur de variation via le réglage d'une valeur. Important : cette durée se rapporte toujours à la plage de valeurs complète. En conséquence, une durée de 30 s signifie une modification de la valeur de 100 % en 30 s. Si, dans la scène, la valeur n'est modifiée que de 50 %, cette modification sera effectuee en 15 s.
Temps pour la variation	3 secondes4 secondes5 secondes6 secondes10 secondes20 secondes30 secondes60 secondes
Ce paramètre permit de régler la durée pour une variation relative par rapport à une plage de valeurs comprise entre 0 et 100 %.
Valeur max. pour la variation	50%55%...100%
Ce paramètre permit de déterminer la valeur de variation maximale régiable via une variation relative.
Valeur min. pour la variation	0%0.5%1%...5%....50%
Ce paramètre permet de déterminer la valeur de variation minimale régable via une variation relative.
Les valeurs min/max sont valables pour	Objet de variationObjet d'une valeurObjet de variation et d'une valeur
Ce paramètre permit de régler pour chaque commande les valeurs min/max sont valables. Un réglage via une variation seraït par exemple possible à 60 % maximum, alors que 100 % pourrait être obtenus via la définition d'une valeur.
Commutation par variation	NonActivation avec un objet de variationActivation avec un objet d'une valeurActivation avec un objet de variation et d'une valeur
Ce paramètre permit de régler si un ballast électronique désactivé peut être activé à la réception d'un objet de variation relatif à 4 bits, d'un réglage d'une valeur d'un objet ou des deux.
Demandes cycliques du statut	NonOui
Ce paramètre permit de régler la demande cyclique du statut.Note : dans le cas spécifique d'une commutation manuelle de lampes DALI indépendamment de la passerelle, le statut peut être interrogé de manière cyclique. Le temps de cycle est régé dans l'onglet « Généralités - > Analyse et maintenance ».

Commande couleur

Cette page de paramètres s'affiché uniquement lorsque le type de ballast électronique « Lampe de secours à batterie individuelle (commutable) + commande de couleurs » ou « Ballast électronique avec commande de couleurs » a été sélectionné.

Température de couleur

Paramètres	Réglages
Type de commande de couleurs	none
Note : le type de commande de couleurs est nécessaire pour les paramétrages dans des scènes, effets et ordres de commutation hora.	Colour Temperature✔RGB ColourRGBW ColourXY ColourHSV ColourHSVW Colour
Ce paramètre permet de régler la commande de couleurs qui doit être utilisée pour le ballast électronique. Par défaut, « Température de couleur » est paramétré.
Comportement à l'activation	© Behalte letzten Objektwert© Nutze ETS Parameter wie unter eingestellt
Ce paramètre permit de déterminer si c'est toujours la dernière valeur de couleur en vigueur qui doit être utilisée ou bien les paramétrés régliés ci-dessous.Remarque : avec « Conserve la dernière valeur d'objet » - Attention : en cas de valeur d'objet non valide, la couleur pré réglée de l'ETS est utilisée.
Température de couleur à l'activation	3000
Température de couleur à l'activation réglée en Kelvin
Augmentation de l'intensité pour température de couleur froide	NonOui
1 General parameter for colour Temperature at 0% and at 100% are taken into account, see ECG>General
Voir le chapitre : 19.4.1 Objets des ballasts électroniques - Comportement.
Temps au changement de couleur	immediately
	1 Second5 Seconds10 Seconds20 Seconds30 Seconds60 Seconds90 Seconds
Durée régée pour le changement de couleur entre immédiatement et 90 secondes.
Temps au changement de couleur via une variation	fast (10 Seconds)standard (20 Seconds)slow (40 Seconds)
La durée pour le changement de couleur à la variation est régée ici.

RGB

Type de commande de couleurs	Couleur RGB
Commande de couleurs affectée au ballast électronique.
Valeur de couleur à l'activation	#FF0000
#FF0000 R 255 G 0 B 0 H 0' S 100% V 100%	Ce paramètre permet de définir la couleur RGB à l'activation. Pour cela, le bouton ouvre une fenêtre dans l'ETS pour la sélection de couleur.

RGBW

Type de commande de couleurs	Couleur RGBW
Commande de couleurs affectée au ballast électronique
Valeur de couleur à l'activation	#FF0000
#FF0000 R 255 G 0 B 0 H 0* S 100% V 100%	Ce paramètre permet de définir la couleur RGB à l'activation. Pour cela, le bouton ouvre une fenêtre dans l'ETS pour la sélection de couleur.
Valeur de blanc supplémentaire	255
Ce curseur permet de régler la valeur de blanc supplémentaire de 0 à 255, par incrément de 1 en 1. La valeur par défaut est de 255 (max.).

Couleur XY

Type de commande de couleurs	Couleur XY
Commande de couleurs affectée au ballast électronique
Valeur de couleur X à l'activation (0 à 1) Valeur de couleur Y à l'activation (0 à 1)	0.33 0.33
Ce paramètre permet de définir la valeur X à l'activation. La plage de valeurs se situe entre 0 et 1. X = 0,33 et Y = 0,33 correspondent au point blanc.

HSV

Type de commande de couleurs	Couleur HSV
Paramètre pour la commande de couleurs de type « Couleur HSV ». → voir les réglages des paramètres pour Couleur RGB.

HSVW

Type de commande de couleurs	Couleur HSVW
Paramètre pour la commande de couleurs de type « Couleur HSVW ». → voir les réglages des paramètres pour RGBW couleur.

Analyse et maintenance

Type de l'objet de défaut	1 bit 1 octet
Il est ici possible de définir si le défaut doit être signalé sous la forme d'un bit (alarme DPT 1.005) ou via un objet à 1 octet contenant les informations relatives au défaut de la lampe ou du ballast, voir le chapitre 20.4 Objets et ballasts électroniques.
Calcul des heures de fonctionnement	Oui Non
Ce paramètre permet de régler si un comptage d'heures de fonctionnement individuel est souhaité pour le groupe.
Heures de fonctionnement valeur limite (heures) (pour calcul heures de fonctionnement).	1 h à 200 000 h [4000 h]
Ce paramètre permet de régler la longévité des lampes pour l'envoi d'un avertissement individuel.
Operation Hour Calculation No Yes Operating Hour Limit (hours) 4000
Protocole Énergie	Oui Non
Ce paramètre peut être utilisé pour activer le protocole Énergie.
DiiA Specification DALI Part 252-Energy Reporting (Device Type 51) Set in General->Analysis and Services the requested info type.

21.5 Détecteur de mouvement et capteur de luminosité

21.5.1 Mouvement / luminosite - généralités

Paramètre	Réglages
BH x, description	p. ex. x, couloir 1, immeuble 2
Ce paramètre permet de définir une description du détecteur de mouvement. Cette description s'affiche comme vue d'ensemble pour tous les objets de communication. Exemple : BH1, couloir 1, immeuble 2.
MB1, Movement Switching, Floor1, Buildung 2	On/Off
MB1, Movement Off, Floor1, Buildung 2	On/Off
MB1, Brightness, Floor1, Buildung 2	Brightness
MB1, Failure Status, Floor1, Buildung 2	Status
MB1, Brightness is below the Threshold, Floor1, Buildung 2	Yes/No
Type de capteur	Mouvement+luminositéUniquement mouvementUniquement luminosité
Ce paramètre définit le recours au mouvement et/ou à la luminosité.
Motion and Brightness Settings are available on a new parameter page.
Type de la commande d'éclairage	aucunCommande d'éclairage via une valeur limite Régulation à lumière constante
Si une commande d'éclairage est souhaitée, une nouvelle page de paramètres s'affiche.

21.5.2 Mouvement

Paramètre	Réglages
Nombre d'instances de mouvement à contrôler	1.. 7
Un cas d'application connu est le concept maître/esclave dans un long couloir. Dans une telle situation, plusieurs détecteurs de mouvement doivent être installés et interagir pour éclairer le couloir.Pour supporter plus d'une instance, le paramètre ETS correspondant doit être activé.Note : seuls les détecteurs de mouvement DALI conformes à la norme IEC 62386 partie 303/304 sont supportés.
Configuration DALI
Durée sans détction d'un mouvement > absence	none1 Minute2 Minutes3 Minutes4 Minutes5 Minutes✓7 Minutes10 Minutes15 Minutes20 Minutes25 Minutes30 Minutes35 Minutes40 Minutes
Au terme de cette durée, la présence est désactivée, cela signifie que si, lors de cette durée prédéfinie,aucun mouvement n'est détecté, il est présumé que personne ne se trouve dans la zone du détector de mouvement.IEC 62386-303 (Hold Timer)
Durée sans détention d'un mouvement via l'objet(temporisation d'arrêt)	ParamètreParamètre + réglage via un objet
Ce paramètre déterminé si la temporisation à l'extinction mentionnée ci-dessus peut être réglée via l'objet de communication.
Temporisation d'arrêt après le démarrage	Utilise des paramètres ETSConserve la première valeur d'objet
Ce paramètre est visible si un objet externe a été utilisé pour la temporisation à l'extinction.Dans ce cas, le comportement au démarrage peut être définii via ce paramètre.
Type d'objet pour la sortie	Objet de commutationObjet définiir une valeurObjet scènes
Sélection du type d'objet qui est envoyé sur le bus.
Valeur en cas de présence	0 à 100%
Valeur à envoyer en cas de détention d'une presence.
Valeur en cas d'absence	0 à 100%
Valeur à envoyer en cas de détention d'une absence.
Numéro de scène en cas de présence	Scène 1 à 64
Scène à envoyer en cas de détention d'une présence.
Numéro de scène en cas d'absence	Scène 1 à 64
Scène à envoyer en cas de détention d'une absence.
Envoi cyclique	only on movement detection 2 Seconds 5 Seconds 10 Seconds 20 Seconds 30 Seconds 1 Minute 2 Minutes 3 Minutes 4 Minutes
Sélection du comportement d'envoi.
Active déclenchement externe (maître/esclave) via un objet	Non Oui
Si ce paramètre est sur « Oui», un objet supplémentaire s'affiche et un télégramme « 1 » signifie « mouvement détecté ».
La configuration du mode verrouillage ne s'affiche que si aucune régulation de la lumière n'a été activée. En cas de régulation de la lumière activée, ces paramètres se trouvent sur la page correspondante de la régulation de la lumière.
Utilisation d'un objet de verrouillage	Non Verrouiller avec 0 Verrouiller avec 1
La manière d'utiliser l'objet de verrouillage est définie ici.
Comportement au verrouillage	Désactive la détction Désactive la détction et met immédiatement sur ARRÊT Désactive la détction et met immédiatement sur MARCHE
Ce paramètre permet de déterminer le comportement lors du passage au « mode verrouillage». Au-retour en mode habituel, la détention est de nouveau activée.
Active retour automatique en mode habituel	Non Oui
Il est également possible de repasser automatiquement en mode habituel (activer la détction). Dans ce cas, le prochain paramètre définit la durée.
Retour automatique en mode habituel après	1 minute...10 minutes....4 heures
La durée pour le return est définie ici.

21.5.3 Luminosite

Paramètre	Réglages
Nombre d'instances de luminosité à contrôler	1..7
Un cas d'application connu est le calcul de la luminosité avec plus d'un capteur de luminosité comme réference. Ce paramètre définit ici le nombre d'instances qui doivent être prises en compte pour la valeur de luminosité finale.Note : seuls les détecteurs de mouvement DALI conformes à la norme IEC 62386 partie 303/304 sont supportés.
Configuration DALI
Temporisation entre des événements de luminosité	none1 Second2 Seconds3 Seconds4 Seconds5 Seconds6 Seconds8 Seconds10 Seconds
Détermination d'un intervalle fixe au bout duquel la valeur de luminosité actuelle sera envoyée.
Hystérésis en %	10
Valeur de la temporisation à l'activation/la désactivation en % [0 - 25]. La valeur par défaut est réglée sur 10 %.
Envoie valeur en cas de modification de	10
Envoie valeur en cas de modification en % [1 - 250]. La valeur par défaut est 10%.
Envoi cyclique	No2 Seconds5 Seconds10 Seconds20 Seconds30 Seconds1 Minute2 Minutes3 Minutes4 Minutes
Détermination d'un intervalle fixe au bout duquel la valeur de luminosité actuelle sera envoyée.
Correction de la luminosité
Uniquement visible en cas d'activation de la régulation à lumière constante
Valeur de correction	Utilise toujours les réglages ETSUtilise la calibration DCA
La luminosité (lux) mesurée peut être corrugée avec des paramètres ETS fixes ou bien par un calibrage manuel dans DCA, voir à ce sujet 13.1.12 Calibrage de la régulation à lumière constante.
Valeur de correction luminosité	0
Augmentation/Diminution de la luminosité mesurée (lux) de la valeur régée. [-300 - +300].La valeur par défaut est 0 (aucune correction).
Réflexion pièce	0% - 200%
Il est possible d'indiquer ici un facteur de réflexion supplémentaire. Le réglage par défaut est de 100% (pas de correction).
Alerte valeur limite
Alerte de la valeur limite est activée à	500
Réglage du seuil de luminosité à partir duquel l'alerte de la valeur limite est activée.
Hystérisis pour alerte de la valeur limite	20
Valeur de la temporisation à l'activation/la désactivation (hystérisis) en % [1 - 250]. La valeur par défaut est réalisée sur 20%.
Comportement si la valeur > valeur limite	Send EIN, wenn Wert > Grenzwert Send AUS, wenn Wert > Grenzwert
Sélection du comportement d'envoi, si la valeur limite est dépassée.

21.5.4 Régulation de l'éclairage par valeur limite (regulation à 2 points)

Paramètre	Réglages
Valeur de consigne pour la luminosité souhaïée	500
Saisie de la valeur de consigne de la luminosité pour le seul d'activation. La valeur peut être comprise entre 0 et 2000 lux. Le réglage par défaut est 500 lux.
Hystérisis pour la luminosité souhaïée	10 lux 20 lux .. 100 lux
Hystérisis de la valeur de consigne.
Valeur de consigne basée sur	Paramètre Paramètre + réglage via un objet
Si ce paramètre est régle sur « Paramètre + réglage », un objet supplémentaire s'affiche pour régler la valeur de consigne.
Valeur de consigne comportement au démarrage	Utilise des paramètres ETS Conserve la的最后一e valeur d'objet
Ce paramètre est visible si un objet externe a été utilisé pour le niveau de luminosité. Dans ce cas, le comportement à l'activation peut être définii via ce paramètre.
Comportement de désactivation	Absence détectée Absence détectée ou luminosité suffisante
Si la lumière est allumée, car la luminosité est inférieure à la valeur de consigne, il existe 2 possibilités pour éteindre la lumière. Possibilité 1 : la lumière ne sera éteinte que si aucune présence n'est plus détectée. Possibilité 2 : la lumière sera éteinte si aucune présence n'est plus détectée ou si la luminosité est au-dessus de la valeur de consigne.
Temporisation pour le calcul correct	5 .6 . 15 secondes

Dans le cas de la 2eme possiblite, la lumiere artificielle supplémentaire doit etre pris en compte afin de
permutter une extinction correcte.
Pour la mesure, un temps de temporisation est necessaire.

Groupes d'éclairage qui sont commandés

Groupe principal

Groupe principal + 1 sous-groupe

Groupe principal + 2 sous-groupes

La commande d'éclairage peut fonctionner directement avec des groupes DALI internes, sans devoir utiliser des objets KNX. Piloter un groupe principal est une fonction standard.

Dans le cas de grandes pièces, il est possible de piloter en plus 2 sous-groupes.

Attention : en cas d'utilisation de groupes internes, la configuration de groupe a une priorite plus elevée. Exemple : si la commande d'éclairage fonctionne avec le groupe 1 et si le groupe 1 est configuré en mode verrouillage ou en mode anti-panique, le module de commande d'éclairage ne fonctionne pas, car la configuration du groupe a une priorité plus elevée.

Un groupe principal pilote un groupe interne

Pas d'affection

Groupe 1 a groupe 16

Le nombre de groupe est définit ici.

Dans le cas où plus d'un groupe doit être contrôle, il existe de nouveaux paramétres pour définir la relation entre les groupes :

Facteur pour sous-groupe x

120%

50% - 200%

II est possible de définir ici la pondération du sous-groupe mesurée par rapport au groupe principal.

Le sous-groupe x pilote un groupe interne

Pas d'affection

Groupe 1 a groupe 16

Le numéro de groupe est définit ici.

Active mode semi-automatique

Non

0ui

Si ce mode de fonctionnement est choisi, la régulation doit être lancée manuelle via un objet semi-automatique supplémentaire.

Note: la régulation n'active l'éclairage que si un mouvement est détecté.

Type d'objet pour la sortie

Objet de commutation

Objet définit une valeur

Ce type d'objet qui doit être activé si la luminosité est en dessous de la valeur de consigne (valeur seuil) peut être définie comme objet 1 bit ou objet 1 octet (valeur). Si la luminosité est insuffisante, l'objet de commutation est ACTIVÉ, la valeur de l'objet de valeur 1 octet peut être définie avec le paramètre suivant. Le comportement et la condition pour une nouvelle désactivation peuvent être définis avec un autre paramètre décrit ci-dessus, voir Comportement de désactivation.
Valeurs de sortie	100% 0% - 100%
La valeur 1 octet qui est envoyée si la luminosité est en dessous de la valeur de consigne (valeur limite).
Envoi cyclique	No 2 Seconds 5 Seconds 10 Seconds 20 Seconds 30 Seconds 1 Minute 2 Minutes 3 Minutes 4 Minutes
Indication d'un intervalle fixe au bout duquel la valeur de sortie actuelle sera envoyée.
Une commande manuelle prioritaire des groupes concernés désactive la régulation.	Oui Non
En cas d'échéement des groupes apparentant à la régulation par des valeurs d'objet, des scènes ou des effets, la régulation peut être désactivée, voir à ce sujet 6 Régulation de la lumière.
Utilisation de l'objet de verrouillage automatique	Non Verrouiller avec 0 Verrouiller avec 1
La manière d'utiliser l'objet de verrouillage est définie ici.
Comportement au verrouillage du mode automatique	Maintient la dernière valeur Met immédiatement sur ARRÊT Met immédiatement sur MARCHE
Ce paramètre permet de déterminer le comportement lors du passage au « mode verrouillage ».
Active retour en mode automatique	Non Oui
Il est également possible de repasser automatiquement en mode automatique (activer la détction). Dans ce cas, le prochain paramètre définit la durée.
Retour automatique en mode automatique après	1 minute...10 minutes...4 heures
La durée pour le retour est définie ici.

21.5.5 Régulation à lumière constante

Paramètre	Réglages
Valeur de consigne pour la luminosité souhaitée	500
Saisie de la valeur de consigne de la luminosité pour le seul d'activation. La valeur peut être comprise entre 0 et 2000 lux. Le règlAQ par défaut est 500 lux.
Hystérisis pour la luminosité souhaitée	10 lux 20 lux ... 100 lux
Hystérisis de la valeur de consigne.
Valeur de consigne basée sur	Paramètre Paramètre + réglage via un objet
Si ce paramètre est régé sur « Paramètre + réglage via un objet», un objet supplémentaire s'affiche pour régler la valeur de consigne.
Valeur de consigne comportement au démarrage	Utilise des paramètres ETS Conserve la的最后一 géné valeur d'objet
Ce paramètre est visible si un objet externe a été utilisé pour le niveau de luminosité. Dans ce cas, le comportement à l'activation peut être définii via ce paramètre.
Groupes d'éclairage qui sont commandés	Groupe principal Groupe principal + 1 sous-groupe Groupe principal + 2 sous-groupes
La commande d'éclairage peut fonctionner directement avec des groupes DALI internes, sans devoir utiliser des objets KNX. Piloter un groupe principal est une fonction standard. Dans le cas de grandes pieces, il est possible de piloter en plus 2 sous-groupes.
Attention: en cas d'utilisation de groupes internes, la configuration de groupe a une priorité plus élevé. Exemple: si la commande d'éclairage fonctionne avec le groupe 1 et si le groupe 1 est configuré en mode verrouillage ou en mode anti-panique, le module de commande d'éclairage ne fonctionne pas, car la configuration du groupe a une priorité plus élevé.
Un groupe principal pilote un groupe interne	Pas d'aftection Groupe 1 à groupe 16
Le nombre de groupe est défini ici.
Dans le cas où plus d'un groupe doit être contrôle, il existe de nouveaux paramètres pour définir la relation entre les groupes : A weighting can be specified for the control of the subgroups. A value of 100% means that the value of the main group is transferred 11 to the subgroups. Factor for Sub-Group 1 Sub-Group 1 controls internal Not Assigned Factor for Sub-Group 2 80% Sub-Group 2 controls Not Assigned
Facteur pour sous-groupe x	120% 50% - 200%
Il est possible de définir ici la pondération du sous-groupe mesurée par rapport au groupe principal.
Le sous-groupe x pilote un groupe interne	Pas d'affection Groupe 1 à groupe 16
Le numéro de groupe est défini ici.
Active mode semi-automatique	Non Oui
Si ce mode de fonctionnement est choisi, la régulation doit être lancée manuelle via un objet semi-automatique supplémentaire.Note : la régulation n'active l'éclairage que si un mouvement est détecté
Valeur de consigne suite au démarrage de la régulation	Utilise des paramètres ETS Valeur de démarrage automatique
Suite à l'activation de la régulation, la sortie est réalisée sur une valeur de démarrage.Note : la valeur de démarrage automatique se base sur un calcul conformément à un calibrage DCA effectué.Sans calibrage réussi, la valeur de démarrage ETS manuelle sera utilisée.
Valeur de départ	80% 0% - 100%
La valeur de sortie au démarrage de la régulation est définie ici.
Incrément minimum dans la régulation	0,5% 1% 1,5% 2% 2,5% 3% 4% 5%
Ce paramètre définit la modification minime de la grandeur de sortie pendant la régulation.
Temporisation avant l'envoi de la nouvelle valeur	1 seconde 2 secondes 2 secondes 3 secondes 4 secondes 5 secondes 6 secondes 7 secondes 8 secondes 9 secondes 10 secondes
Ce paramètre définit la durée entre deux grandeurs de sorties pendant la régulation.
Une commande manuelle prioritaire des groupes concernés désactive la régulation.	Oui Non
En cas d'écrasement des groupes apparentant à la régulation par des valeurs d'objet, des scènes ou des effets, la régulation peut être désactivée, voir à ce sujet 6 Régulation de la lumière.
Utilisation de l'objet de verrouillage automatique	Non Verrouiller avec 0 Verrouiller avec 1
La manière d'utiliser l'objet de verrouillage est définie ici.
Comportement au verrouillage du mode automatique	Maintient la dernière valeur Met immédiatement sur ARRÊT Met immédiatement sur MARCHE
Ce paramètre permet de déterminer le comportement lors du passage au « mode verrouillage »
Active回头 en mode automatique	Non Oui
Il est également possible de repasser automatiquement en mode automatique (activer la détction). Dans ce cas, le prochain paramètre définit la durée.
Retour automatique en mode automatique après	1 minute...10 minutes....4 heures
La durée pour le return est définie ici.

21.6 Entrées DALI génériques

De plus en plus de fabricants de détecteurs de mouvement DALI-2 offrent également différents types de mesure :

Luminosite
- Température
- Humidité de l'air
- Qualité de l'air
.

Les capteurs doivent correspondre à l'instance type 0 pour qu'ils puisent être reliés aux entrées génériques.

Ces informations peuvent également être attribuées aux objets de communication ETS. Les paramétres suivants décrivent le facteur de conversion et le réglage du seuil d'alarme requis :

Paramètre	Réglages
Description
Ce paramètre permet de définir une description. Cette description s'affiche comme vue d'ensemble pour tous les objets de communication.
Type d'entrée	Temperature Humidité CO2 COV Échelle [%] Son [db] Générique 1 octet non signé Générique 2 octets flottants
Selon cette définition, le type de données correct de l'objet de communication sera choisi.
Temps de cycle de la requête sur DALI
Des entrées génériques de péripériques d'entrée DALI sont interrogées. Souvent, il n'existe pas de standard DALI pour de telles entrées. Pour réduire le traffic DALI, le temps de cycle doit être définiti aussi large que possible. Exemple: pour un signal de température, une durée de cycle > 1 minute suffit.
The Value can be converted into proper format by f(x) = a*x + b.
Multiplicative Factor a	10 x 0.1 Plage -128 ... +128
Comme il n'estige pas de standard, il peut être nécessaire de convertir la valeur reçue par le péripérisque d'entrée DALI. La conversion peut être effectuée par f(x) = ax + b Une valeur a = 10 est convertie à 1. Une valeur a = 100 est convertie à 10.
Facteur additif b	0 x 0.1 Plage -128 ... +128
Conformément à la description ci-dessus. Une valeur b = 0 est convertie à 0. Une valeur b = 100 est convertie à 10.
Condition d'envoi	Envoi sur demande Envoi en cas de changement Envoi en cas de changement et après Busreset
Utilisiez ce paramètre afin de définir les conditions pour l'envoi de la valeur.
Condition d'envoi	5 x 0.1 Plage 0 ... 255
Ce paramètre indique à chaque modification la valeur sera envoyée sur le KNX. Avec une modification de 0,5, le paramètre doit être régle sur « 5», car il est multiplié par 0,1.
Active alerte valeur limite	No Oui
Si vous réglez ce paramètre sur « Oui», une alerte valeur limite supplémentaire est déclenchée. Attention! Le type d'alerte diverge en fonction du type de signal d'entrée.

Alerte valeur limite si valeur >

Alerte valeur limite si valeur <

25 18

Type: température et humidité

Avec ce type de signaux d'entrée, une plaque de valeurs est définié pour le statut « bien » et, en dehors de cette plaque, le statut « alerte »

Alerte valeur limite si valeur >

Alerte valeur limite si valeur >

800
1200

Type:CO2etVOC

Avec ce type de signal d'entrée, deux valeurs limite peuvent etre definiies afin de permettre une pre-alerte.

Hystérisis de l'alerte valeur limite

0.5℃

2% or

16 ppm

Comportement dans le statut d'alerte

Envoi ON lorsque la valeur est en alarme

Envoi OFF lorsque la valeur est en alarme

Ce paramètre définit la valeur qui sera envoyée à l'objet d'alerte ou à l'objet habituel.

21.7 Boutons-poussoirs

La passerelle DALI supporte des boutons-poussoirs DALI selon DALI IEC 62386 partie 301/332. Au maximum 8 boutons-poussoirs avec chacun 8 touches maximum peuvent etre configures.

Paramètre	Réglages
Description
Ce paramètre permet de définir une description. Cette description s'affiche comme vue d'ensemble pour tous les objets de communication.
Nombre de touches	2 canaux 4 canaux 6 canaux 8 canaux
Ce paramètre permet de déterminer le nombre de touches. En fonction de ce paramètre, des onglets supplémentaires pour les différentes paires de touches s'affichent :
Push Buttons - P81, Button Paired Button Paired Button Paired Button Paired
Nombre d'instances	1 instance 2 instances 3 instances 4 instances
Un bouton-poussoir peut être relié à 4 instances au maximum. Le cas d'application habituel est l'affection 1:1 avec une instance. Dans des cas d'application spécifique, il est toutfois judiciaux d'autoriser plus d'une instance. Cas d'application d'une démarche avec deux portes d'entrée : Un bouton-poussoir se trouve à chaque porte et chaque bouton-poussoir doit être paramétré avec les mêmes fonctions. Nous définissons un bouton-poussoir dans les paramètres ETS, mais nous reliions deux instances à deux boutons-poussoirs réelés dans notre DCA ETS. En interne, la fonction paramétrée est exécutée lorsque l'un des deux boutons-poussoirs réels est actionné. Aperçu DCA :
PB01 (Room with 2 entrance)
Type Flag Description
- PB01 (Room with 2 entrance) - PB01 (Room with 2 entrance) - PB01 (Room with 2 entrance) - PB01 (Room with 2 entrance)

21.7.1 Pair de touches

Paramètre	Réglages
Description
Utilisez ce paramètre pour définir une description.
Fonction de la paire de touches	No functionSwitch On/OffSwitching / Dimming with stop telegramShutterSet value fixSet value in stepsPresenceSingle Buttons
Il est possible deCHOISIR ici la fonction de la paire de touches.Une fonction particulière est la sLECTION « touches individuelles » . Dans ce cas, la paire de touchescomprend des touches séparées, de telle sorte que chaque touche peut être affectée d'une proprefonction.
Rétrosignal LED disponible	NonOui
Selon IEC 61386-332, les éléments de rétrosignal sont supportés par des boutons-poussoirs.Si un pérophérique d'entrée DALI est disponible avec rétrosignal LED, le prochain paramètre définit letype de pilotage.Ce paramètre s'affiche si :Fonction : Marche, Arrêt, Commuter variation, Définir une Valeur
Rétrosignal LED gauche	ArrêtMarcheStatutStatut inverse
Ce paramètre définit le statut de la LED de rétrosignal.
Rétrosignal LED droite	ArrêtMarcheStatutStatut inverse
Ce paramètre définit le statut de la LED de rétrosignal.
Comportement des touches	Gauche : Arrêt/Bas, droite : Marche/hautGauche : Marche/haut, droite : Arrêt/bas
Ce paramètre règle le comportement des touches.
Fonction de l'utilisation interne	Aucune fonctionDéfinit un groupeDéfinit un ballast électronique

La fonction de l'utilisation interne autorise un pilotage direct d'un groupe ou de ballasts Electroniques.

Avantage : aucune adresse de groupe ne doit être utilisée et la configuration est par conséquent simple et rapide.

Les fonctions possibles sont les suivantes :

Commutation Marche/Arret
- Commutation / Variation
- Définir une valeur, définitivement
- Définir une valeur, par étapes

Nombre de groupe qui est contrailé

1à16

En cas d'utilisation interne, le numero de groupe peut etre defini ici.

Nombre de ballast électronique qui est contrôle

1à64

En cas d'utilisation interne, le numero de ballast electronicque peut etre defini ici.

Fonction : Définir une valeur, définitivement

Valeur touche gauche

0% - 100%

Valeur à envoyer par pression de la touche gauche.

Valeur touche droite

0% - 100%

Valeur à envoyer par pression de la touche droite.

Fonction: Définir une valeur, par étapes

Increment

2%

5%

10%

20%

33%

50%

Ce paramètre indique l'incrementerment perceptant d'augmenter ou de diminuer une valeur par pression d'une touche.

21.7.2 Touches simples

Chaque touche peut être utilisée comme touche individuelle, à gauche et à droite. Cette description présente uniquement une touche individuelle.

Paramètre	Réglages
Fonction de la touche simple 1
Les fonctions disponibles pour les touches individuelles sont affichées ici.
Fonctions : Marche, Arrêt, Changer sur
Fonction de l'utilisation interne	Aucune fonctionDéfinit un groupeDéfinit un ballast électronique
La fonction de l'utilisation interne autorise un pilotage direct d'un groupe ou de ballasts électroniques.Avantage : aucune adresse de groupe ne doit être utilisée et la configuration est par conséquent simple et rapide.
Numéro de groupe qui est contrôleNuméro de ballast électronique qui est contrôle	1 à 161 à 64
En cas d'utilisation interne, le nombre de groupe ou de ballast électronique peut être réglié ici.
Fonction : Définir une valeur, Changer une valeur
Valeur 1Valeur 2 (uniquement avec fonction « Changer une valeur »)	0% à 100% (incrément 5%)0% à 100% (incrément 5%)
La pression de la touche a pour effet d'envoyer la valeur régliée ou de changer de valeur régliée.
Fonction de l'utilisation interne	aucune fonctionDéfinit un groupeDéfinit un ballast électronique
La fonction de l'utilisation interne autorise un pilotage direct d'un groupe ou de ballasts électroniquesAvantage : aucune adresse de groupe ne doit être utilisée et la configuration est par conséquent simple et rapide.
Numéro de groupe qui est contrôleNuméro de ballast électronique qui est contrôle	1 à 161 à 64
En cas d'utilisation interne, le numéro de groupe ou de ballast électronique peut être régé ici.
Fonction : Marche, Arrêt, Changer sur, Définir une valeur, Changer une valeur
Rétrosignal LED disponible	Non Oui
Selon IEC 61386-332, les éléments de rétrosignal sont supportés par des boutons-poussoirs.Si un pérophérique d'entrée DALI est disponible avec rétrosignal LED, le prochain paramètre définit le type de pilotage.Ce paramètre s'affiche si : Fonction : Marche, Arrêt, Changer sur, Définir une valeur, Changer une valeur
LED de rétrosignal à gauche ou à droite	ArrêtMarcheStatutStatut inverse
Ce paramètre définit le statut de la LED de rétrosignal.
Fonction : Démarrer une scène, Démarrer/Programmer une scène
Numéro de scène KNX	1 à 64
Ce paramètre définit ici le numéro de scène KNX qui doit être envoyé via l'objet de communication.
Fonction de l'utilisation interne	Aucune fonctionDéfinir une valeur fixe
La fonction de l'utilisation interne autorise un pilotage direct d'un groupe ou de ballasts électroniques Avantage : aucune adresse de groupe ne doit être utilisée et la configuration est par conséquent simple et rapide.
Numéro de scène interne	1 à 16
Ce paramètre définit le numéro de scène DALI interne qui doit être réglé.
Fonction : Effet démarrage/arrêt (uniquement utilisation interne)
Fonction de l'utilisation interne	Aucune fonctionDémarrage effetArrêt effet
La fonction de l'utilisation interne autorise un pilotage direct d'un groupe ou de ballasts électroniques.Avantage : aucune adresse de groupe ne doit être utilisée et la configuration est par conséquent simple et rapide.
Numéro d'effet interne	1 à 16
Ce paramètre définit le numéro d'effet interne qui doit être démarré ou stoppé.
Fonction : Toggle/Dimming (uniquement utilisation interne)
Fonction de l'utilisation interne	Aucune fonctionDéfinit un groupeDétermin un ballast électronique
La fonction de l'utilisation interne autorise une variation directe à une touche d'un groupe ou de ballasts électroniques. Une brève pression de la touche a pour effet de commuter le groupe sélectionné (ou le ballast électronique sélectionné) entre la valeur d'activation et la valeur d'extinction. Pour la variation, la pression doit être longue. Le sens de la variation change à chaque nouvel actionnement de la touche.Pour cette fonction, aucun objet de communication n'est disponible pour le pilotage d'abonnés KNX externes.
Numéro de groupe qui est contrôle	1 à 16
Numéro de ballast électronique qui est contrôle	1 à 64
Le nombre de groupe/de ballast électronique pour lequel la variation à une touche doit être effectuee peut être définiti ici.

21.8 Entrees KNX génériques

Il est possible de définir ici jusqu'à 16 entres KNX afin de transmettre des informations du système KNX à MQTT.

Paramètre	Réglages
Description
Utilisez ce paramètre pour désigner une entrée KNX.
Type de données	2 Byte fixat1 bit1 Byte (0.100%)1 Byte unsigned1 Byte signed2 Byte unsigned2 Byte signed2 Byte fixat4 Byte unsigned4 Byte signed4 Byte fixatno object
Le type de données définit le type général de la valeur à transmettre.
Unité	*C (DPT9.001)keine Einheit (Fleibwert)*C (DPT9.001)Pa (DPT9.006)kW (DPT9.024)W/m2 (DPT9.022)m/s (DPT9.005)lux (DPT9.004)% Feuchtigkeit (DPT9.007)s (DPT9.010)mA (DPT9.021)mV (DPT9.020)ppm (DPT9.008)air flow (m3/h - DPT9.009)*F (DPT9.027)
Selon le type de données, différentes unités sont proposées et le DPT respectif est sélectionné pour l'objet de communication.

22 API/MQTT

22.1 Entrees KNX génériques

22.1.1 Généralités

Le besoin en fonctions loT augmente, afin d'alerter ou de notification les utilisateurs ou qu'ils se trouvent via Internet.

Le protocole MQTT (Message Queuing Telemetry Transport) a ete choisi comme protocole de communication. Il s'agit d'un protocole léger qui transmet de faibles quantités de données. C'est la raison pour laquelle MQTT est l'un des mêleurs protocoles pour ouvrir les données KNX au monde de I'IoT.

22.2 BasesMQTT

22.2.1 ClientMQTT

La passerelle Dali fonctionne comme client MQTT. En principe, le client établit la connexion réseau avec le serveur.

Le client peut :

« Publish », publier des messages qui interèssent les autres clients
« Subscribe », demander des messages qui l'intéressent
« Unsubscribe », annuler les demandes de messages
« Disconnect », couper la connexion au serveur

Voir également : http://docs.oasis-open.org/mqtt/mqtt/v3.1/.os/mqtt-v3.1.1-os.html

22.2.2 BrokerMQTT

Chaque client MQTT doit se connecter à un broker. Le broker est au cœur de chaque protocole de publication/d'abonnement. Selon l'implémentation, un broker peut traiter des millions de clients MQTT connectés simultanément. Il est donc important que le broker soit hautement évolutif.

Le broker MQTT n'est pas décrit dans le present document.

22.2.3 SécuritéMQTT

Dans la Specification MQTT, seul TCP est définie. Il est toute fois recommandé d'utiliser TLS (Transport Layer Security).

22.3 CommunicationMQTT

La connexion MQTT est toujours entre un client et un broker. Les clients ne se connectent jamais directement. Dés que la connexion est établie, le broker la maintainé établie jusqu'à ce que le client envoie une commande de déconnexion ou qu'il se déconnecte.

Gracé à cette méthode, il n'este�除 un problème de configuration pour les clients qui se trouvent derrière un NAT (routeur). La gestion supplémentaire des tables NAT du routeur et la redirection de port ne sont plus nécessaires.

22.3.1 ID client

L'identifant du client (ID client) identifie chaque client MQTT qui se connecte à un broker MQTT. Le broker utilise l'ID client pour identifier le client et son statut actuel. Cet ID doit donc être unique pour chaque client et broker.

Par défaut, l'ID client se compose du code « dali » et du nombre de série unique de la passerelle DALI.

L'ID client peut être modifié par l'utilisateur via le front-end web du périhérique.

L'ID client peut comprendre au maximum 23 caractères.

22.3.2 Topics

Avec MQTT, le mot topic fait reference à une chaîne de caractères que le broker utilise pour filtrer les messages pour chaque client connecté. Le topic se compose d'un ou de plusieurs niveaux de topic. Chaque niveau de topic est séparé par une barre oblique (separateur de niveaux de topic).

Il en résultat différentes méthodes d'identification d'une information. L'arborescence de topics peut être définie au niveau racine pour une passerelle DALI spécifique ou être définie de manière abstraite afin de rendre l'arborescence independante de tout matériel de passerelle DALI.

Dans l'implementation actuelle, l'arborescence de topics prédéfinie contient l'ID client comme affectation fixe à la passerelle DALI.

Le « topic » principal de la passerelle peutContainir plusieurs attributs de localisation :

[PROJECTID] [BUILDINGID] [ZONEID] client-id

L'ID client identifie la passerelle DALI actuelle.

Les désignations de localisation [PROJECTID/], [BUILDINGID/] et [ZONEID/] peuvent être définies avec la configuration ETS. Chaque désignation peut comprendre au maximum 20 caractères.

22.4 Page de configuration MQTT

A condition que « API/MQTT » soit activé dans les paramètres ETS et que la communication via le réseau local soit autorisée, la configuration peut se poursuivre sur le site Web de la passerelle DALI sous « Administrateur ».

La configuration MQTT sur le site Web fait la distinction entre :

Les entrées suivantes sont nécessaires pour étabir la connexion :

Adresse du serveur MQTT:

ID client: par défaut « DALI + numéro de série »

Port serveur MQTT : par défaut « 8883 »

TLS: par défaut « YES »

Keep Alive (s) : par défaut « 60 »

Communication Timeout (ms) : par défaut « 1000 »

Auth:cocher l'autorisation definié par le serveurMQTT (broker)

22.4.2 Subscription

Cocher « Enable Command Subscription » pour autoriser des commandes de sources externes comme le broker MQTT.

Il est également possible de modifier à cet endroit le nom permettant d'envoyer les commandes.
Par défaut : « cmd/ »

22.4.3 Publication

Actuellement, 3 informations différentes sont mises à disposition :

Il est possible de modifier sur cette page la désignation de chaque « publication »

Les trois informations principales suivantes de la passerelle sont mises à disposition au niveau racine :

Le statut Sub-Topic indique le statut en ligne/hors ligne de la passerelle. Le statut hors ligne est transmis par la commande « Last Will ». Cette information est fournie en tant que type « retained ».

Sub-Topic info

Cette information est fournie en tant que type « retained »

Le statut général du périphérique s'affiche ici:

Les différences bits de « FailMode » :

Bit 0 Lamp Failure

Bit 1 ECG Failure

Bit 2 Converter Failure

Bit 3 Not Used

Bit 4 KNX Failure

Bit 5 DALI Failure

Sub-Topic config

La configuration statique est divisée en informations sur les ballasts électroniques et sur les groupes.

Sub-Topic config/groups
Définition des types de couleur :

[ Number":1, Name": "Group 1", ColorType":0, CntEcgS":1, CntConverter":0 ],

Dans cette plage, 16 informations au maximum sur les groupes sont enregistrées.

Chaque groupe intégre des informations sur la description, le type de couleur définis dans l'ETS, le nombre de ballasts électroniques et le nombre de convertisseurs affectés.

Dans cette plage, 64 informations au maximum sur les ballasts électroniques sont enregistrées. Chaque partie du ballast électronique comprend le nombre, l'adresse longue et courte, le nombre du groupe si elle est affectée à un groupe, le nom, le type de périhérique et le type de couleur.

Si un seul ballast électronique est utilisé, qui n'est affecté àaucun groupe, le nombre de groupe est sur « 0 »

Définition des types de couleur :

Par défaut, le topic au niveau du groupe est désigné par « group ». Il est toute fois possible de le modifier sur la page de configuration MQTT du Web. 15 caractères au maximum sont possibles.

Sub-Topic status

Chaque index de groupe indique la valeur et le mode actuel au format json :

{
    "Mode": 0,
    "Value": "0%"

Le mode est défini en conséquence :

Bit 0 1 octet Mode permanent

Bit 1 1 octet Mode anti-panique

Bit 2 1 octet Emergency Test Mode

Bit 3 1 octet Group Disable

Bit 4 1 octet PowerSwitchOff

Bit 5 1 octet AutoSwitchOff

Bit 6 1 octet Staircase Disable Mode

Par défaut, le topic du ballast électronique est désigné par « ecg ». Il est toute fois possible de le modifier sur la page de configuration MQTT du Web. 15 caractères au maximum sont possibles.

Sub-Topic status

La valeur et le statut actuel (mode) sont représentés pour chaque ballast électronique.

{
    "Mode": 0,
    "Value": "0%"

Chaque ballast électronique indique le statut d'alerte au format json :

{ "Alarm":0 }

Sub-Topic energy { "Value":0, "Unit":"Wh" }

Sub-Topic power
{
    "Value": 0,
    "Unit": "W"
}

Chaque index d'un détector de présence indique le statut et l'état de défaut au format json :

{ "Error":0, "Value":1 }

Chaque index d'un détector de luminosité indique le statut (en lux) et l'état de défaut au format json :

{ "Error":0, "Value":228 }

Chaque index d'une sonde de température indique le statut (^) et I'etat de défaut également au format json :

{ "Error":0, "Value":20.2 }

Sub-Topic humidity

Chaque index d'un capteur d'humidité indique le statut (%) et l'état de défaut également au format json :

{ "Error":0, "Value":52 }

Sub-Topic co2

Chaque index d'un détecteur de CO2 indique le statut (ppm) et l'etat de défaut également au format json :

{"Error":0, "Value":528}

Sub-Topic voc

Chaque index d'un capteur VOC indique le statut (%) et I'etat de defaut egalement au format
json:
{ "Error":0, "Value":528

Sub-Topic sound

Chaque index d'un capteur sonore indique le statut (db) et I'etat de defaut etalement au format
json:
{ "Error":0, "Value":72
}

Chaque index d'une entrée générique indique le statut et l'etat de defaulted au format json : Format : sans chiffre après la virgule

{ "Error":0, "Value":128 }

Sub-Topic genericFloat

Chaque index d'une entrée générique indique le statut et l'etat de defaulted au format json : Format : avec 2 chiffres après la virgule

{ "Error":0, "Value":77.56 }

L'index est relié à l'adresse courte du périhérique et NON avec le nombre du ballast électronique ETS!

Sub-Topic emstatus

Chaque ballast électronique d'urgence autonome indique le statut au format json :

{
    "ShortAdr": 6,
    "EtsNumber": 10,
    "State": 1,
    "EmStatus": 8,
    "EmMode": 130,
    "EmFailure": 0
}

L'adresse courte du ballast électronique ainsi que le nombre ETS respectif font partie de cette information.

Le champ « State » renseigne sur le statut respectif du périhérique :

Le champ « EMStatus » indique le résultat de la recherche DALI 253.

Le champ « EMMode » indique le résultat de la recherche DALI 250.

Le champ « EMFailure » indique le résultat de la recherche DALI 252.

Sub-Topic emtest

Chaque ballast électronique d'urgence autonome indique le résultat du test au format json :

"ShortAdr": 6, "EtsNumber": 10, "TestResult": 255, "TestMode": 1, "TestFlags": 0,

"Hour": 15,
"Minute": 15,
"Second": 22,
"Day": 9,
"Month": 11,
"Year": 21
}
L'adresse courte du ballast électronique ainsi que le numéro ETS respectif font partie de cette information.

« TestResult » comprend le résultat :

[0 - 254] correspond à 0 - 100% pour le test de fonctionnement (valeur 255 signifie invalide)
[0 - 255] multiplie par le facteur 2 correspond au résultat pour le test d'endurance

TestMode indique le type de test :

Time Stamp : l'horodatage indique la date et l'heure à laquelle le résultat a été génére.

22.6 Commandes et Payload

L'interface MQTT permet d'envoyer des commandes à des topics spécifique. Cette option doit être activée sur la page de configuration du site Web. Une commande est affichée avec le préfixe « cmd/ » devant le topic.

Valeurs de saisie autorises : on|off

Sub-Topic value

Valeurs de saisie autorisées : 0% - 100% ou 0 - 255

Sub-Topic tc

Valeurs de saisie autorisées : 0 - 10000

Sub-Topic colour

Valeurs de saisie autorises : |

<colour-hex>

reg,green,blue,white (coded 0..255)

<colour-jscript>

Si plus d'une propriété doit etre inscrite dans une commande, le format suivant peut etre utilise.

Valeurs de saisie autorises : on|off

Sub-Topic value

Valeurs de saisie autorisées : 0% - 100% ou 0 - 255

Sub-Topic tc

Valeurs de saisie autorisées : 0 - 10000

Sub-Topic colour

Valeurs de saisie autorises : |

<colour-hex> #reg,green,blue,white (coded 0..255) <colour-json>

Valeurs de saisie autorisées : on

23 Foire aux questions

23.1 Accès au site Web

Lors de la saisie de l'adresse IP dans le navigateur, le message « Cette page est inaccessible » s'affiche.

Les pages Web doivent etre autorises dans I'ETS.
L'adresse IP doit être saisie sous la forme « https:///ip»

23.2 Sécurité

Bien qu'un certificat racine ait ete importe, aucun cadenas « sécurité » fermé n'est affiche. L'adresse IP a vraisembllement ete modifiee et un nouveau certificat n'a pas ete tabl. Etablin un nouveau certificat racine en tant qu'administrateur.

Après plusieurs connexions infructueuses, le message « No session available » s'affiche. L'appareil prend en charge jusqu'à 4 séances. Chaque connexion incorrecte occupe une session qui ne sera vacante qu'après une minute.

Du point de vue de la technique IP, la passerelle DALI n'est pas accessible via un routeur ou via Internet.

Par défaut, l'accès n'est autorisé que dans les reseaux locaux. Ce réglage doit être modifié dans l'ETS.

Le mot de passer a ete oublie.

Dans ce cas, un téléchargement de l'ETS avec les réglages respectifs doit être effectué. Ensuite, l'utilisateur est invite à saisir un nouveau mot de passer sécurisé.

23.3 DCA

DCA ne présente pas la configuration visible sur le site Web. Les données n'ont pas ete synchronisées. Pour cela, dire les données de l'appareil, voir le chapitre 18 DCA - Options.

24 Clause de non-responsabilité en matière de cybersécurité

Pour protégé les installations, les systèmes, les machines et les reseaux contre les cybermenaces, il est nécessaire d'implémenter un concept de sécurité global, à la pointe de la technologie, et de le maintainir constamment à jour.

Il est de votre responsabilité d'empêcher tout accès non autorisé à vos installations, systèmes, machines et réseaux. Ils ne devraient être connectés à un réseau ou à Internet que si et dans la mesure où la connexion est nécessaire et que des mesures de sécurité appropriées (par exemple des pare-feu ou une segmentation du réseau) sont en place. En outre, les recommendations de sécurité de Theben AG doivent être respectées. Pour de plus amples informations, contacter un interlocuteur chez Theben AG ou consulter notre site Internet.

Theben AG commande vivement d'utiliser les mises à jour des qu'elles sont disponibles et de plusieurs utiliser les versions plus récentes. En cas d'utilisation de versions qui ne sont plus prises en charge ou si les dernières mises à jour ne sont pas installées, le risque d'être exposé à des cybermenaces pourrait être plus important. Theben AG commande vivement de suivre les recommendations de sécurité concernant les dernières menaces de sécurité, les correctifs et les mesures associées.

25 Logiciel Open Source (OSS)

Assistance téléphonique

Tél. [phone]

[e-mail]

www.theben.de
