Type de produit	Détecteur de présence KNX pour plafond
Marque	THEBEN
Modèle	KNX compact passage
Catégorie	Domotique
Zone de détection	Rectangulaire, 60°
Hauteur de montage recommandée	2,0 m - 3,0 m
Portée maximale	30 × 4 m max. à 2,5 m de hauteur 30 × 5 m max. à 3,5 m de hauteur
Mesure d'éclairage combiné	10 - 1500 Lux
Temps de maintien Éclairage	30 s - 20 min
Délai de veille Éclairage	0 s - 60 min/on
Temps de maintien Présence	30 s - 120 min
Temporisation d'activation présence	0 s - 30 min
Plaque de montage	70 × 70 mm
Raccordement bus	Borne de bus KNX
Température ambiante	0°C à +50°C
Indice de protection	IP 40
Référence	2019290
Alimentation	Par bus KNX
Fonctions principales	Détection de présence infrarouge, mesure d'éclairage, commande de 2 groupes d'éclairage (commutation ou régulation à éclairage constant), sortie HVAC, modes automatique/semi-automatique, couplage maître-esclave/maître-maître
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation par un professionnel qualifié. Respecter les normes électriques en vigueur.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le service après-vente.

FOIRE AUX QUESTIONS - KNX THEBEN

Comment installer le détecteur de présence KNX THEBEN ?

L'installation doit être réalisée par un électricien qualifié. Montez le détecteur au plafond à une hauteur de 2 à 3 mètres. Connectez la borne de bus KNX et paramétrez les adresses via le logiciel ETS.

Quel est le mode de fonctionnement par défaut de l'éclairage ?

Par défaut, l'éclairage fonctionne en mode Commutation : il s'allume en cas d'obscurité et de présence, et s'éteint en cas de luminosité suffisante ou d'absence. Vous pouvez basculer en mode Régulation à éclairage constant via le paramétrage.

Comment passer du mode Automatique au mode Semi-automatique ?

Le mode se configure via le bus KNX. En mode Automatique, l'éclairage s'allume et s'éteint automatiquement. En mode Semi-automatique, l'activation doit se faire manuellement (par exemple par un interrupteur), mais la désactivation reste automatique.

Puis-je utiliser plusieurs détecteurs ensemble ?

Oui, vous pouvez les combiner en mode Maître-Esclave pour augmenter la zone de détection, ou en mode Maître-Maître pour commander plusieurs groupes d'éclairage. Le réglage se fait par paramétrage.

Comment régler le temps de maintien de l'éclairage ?

Le temps de maintien se règle de 30 secondes à 20 minutes via le bus KNX (paramètre 'Temps de maintien Éclairage'). Vous pouvez aussi activer l'auto-apprentissage pour qu'il s'adapte au comportement des utilisateurs.

Que faire si la détection ne fonctionne pas correctement ?

Vérifiez la hauteur de montage (2-3 m), l'absence d'obstacles dans la zone de détection, et les réglages de sensibilité. Utilisez le mode Essai pour contrôler la zone. Si le problème persiste, contactez le support.

Est-il possible de commander l'éclairage manuellement ?

Oui, via la fonction Commande manuelle forcée. Vous pouvez allumer, éteindre ou varier l'éclairage à tout moment, même en mode automatique. Utilisez un interrupteur ou une télécommande optionnelle (QuickSet plus).

Quels types de lampes sont compatibles ?

Le détecteur est compatible avec les tubes fluorescents (FL/PL), les lampes halogènes et à incandescence. Pour les LED, vérifiez la compatibilité avec le variateur utilisé.

Comment nettoyer le détecteur ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Évitez l'humidité à l'intérieur du détecteur.

Où trouver les dimensions exactes du boîtier ?

Les dimensions de la plaque de montage sont de 70 × 70 mm. Le boîtier s'encastre dans un boîtier d'interrupteur standard de 55 mm (NIS, PMI). Les dimensions globales exactes sont disponibles dans la fiche technique du fabricant.

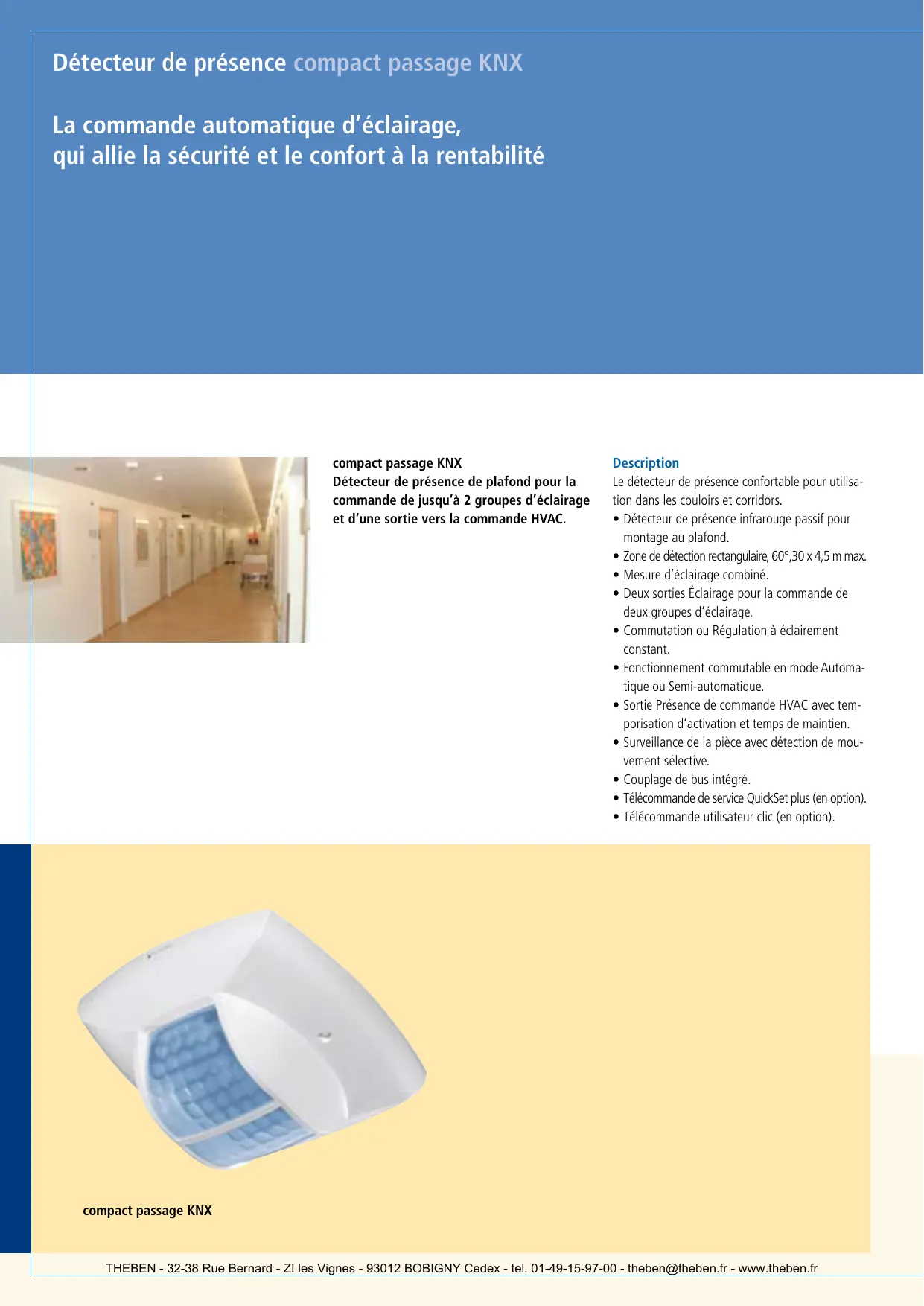

MODE D'EMPLOI KNX THEBEN

Compact passage KNX

Détecteur de présence de plafond pour la commande de jusqu'à 2 groupes d'éclairage et d'une sortie vers la commande HVAC.

Description

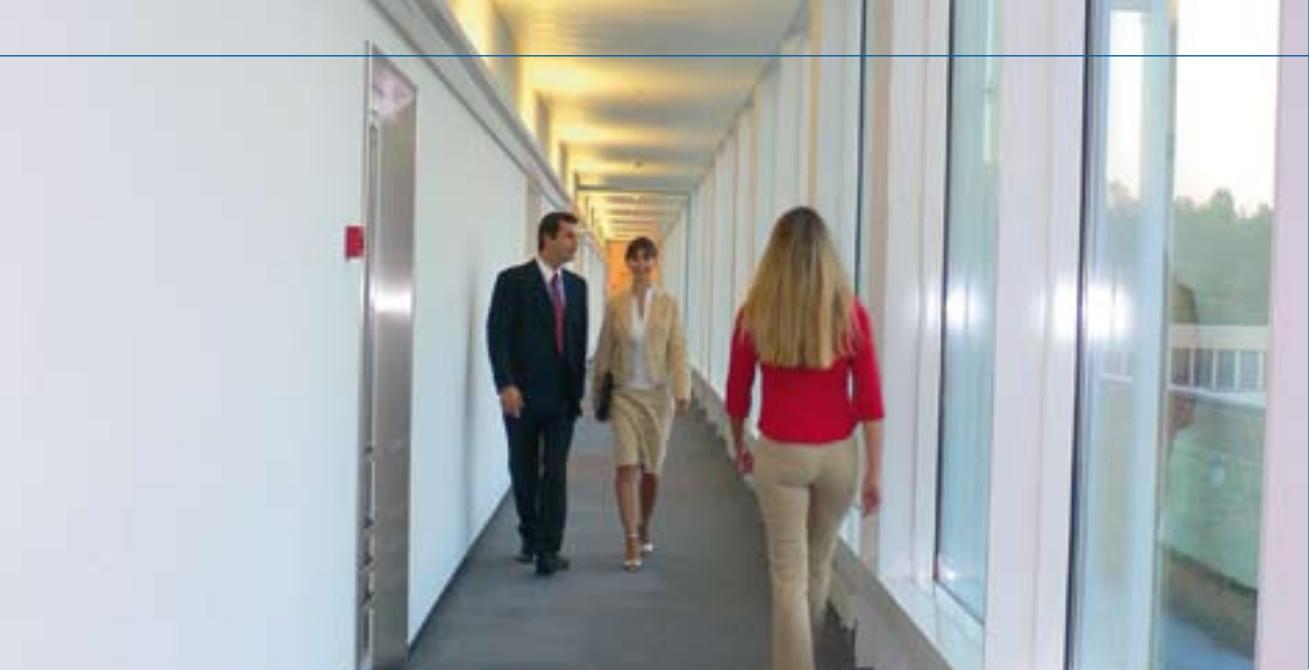

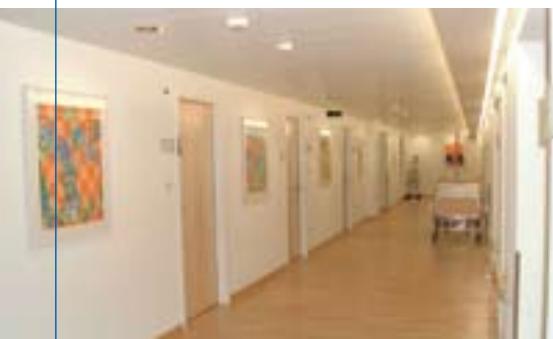

Le détector de présence confortable pour utilisation dans les couloirs et corridors.

• Détecteur de présence infrarouge passif pour montage au plafond. Zone de détection rectangulaire, 60^, 30 × 4, 5 ~m max.
• Mesure d'éclairage combinée.
• Deux sorties Éclairage pour la commande de deux groupes d'éclairage.
• Commutation ou Régulation à éclairage constant.
• Fonctionnement commutable en mode Automatique ou Semi-automatique.
• Sortie Présence de commande HVAC avec temporisation d'activation et temps de maintien.
• Surveillance de la pièce avec détection de mouvement sélective. Couplage de bus intégré.
• Télécommande de service QuickSet plus (en option).
• Télécommande utiliser CLI (en option).

compact passage KNX

Caracteristiques

• Le comportement de commutation du détecteur de présence est commandé par la présence et la luminosité, au besoin dans les modes Commutation ou Régulation à éclairage constant.
• En mode « Commutation », l'éclairage s'allume en cas d'obscurité et de présence et s'éteint en cas de luminosité suffisante ou d'absence. En mode « Régulation à éclairage constant », le détecteur régule la lumière artificielle en fonction de la lumière du jour sur un niveau de luminosité constant. Mode Automatique ou Semi-automatique : En mode « Automatique », l'éclairage s'allume ou s'éteint automatiquement en fonction de la présence et de la luminosité. En mode « Semi-automatique », l'activation doit toujours s'effectuer manuellement, la désactivation est automatique.
• Le détecteur de présence possède un dispositif de mesure de l'éclairage combiné et se prête à la commande des types de lampes suivants : tubes fluorescentes (FL/PL), lampes halogènes et à incandescence.
• Sortie Présence pour la commande HVAC : Le comportement de commutation est uniquement commandé par la présence.
• La temporisation d'activation empêche l'activation immédiate. La sortie Présence ne commute qu'après expiration de la temporisation d'activation.
• La sortie Surveillance travaillée avec une sensibilité réduite et signale avec grande fiabilité la présence de personnes.
• La sortie Luminosité fournit les informations de luminosité pour les besoins de la visualisation.
• Commutation parallèle Maître-Esclave : Pour augmenter la zone de détection, plusieurs détecteurs peuvent être combinés ensemble. C'est le Maître qui commande l'éclairage et le système HVAC. En tant qu'Esclaves, tous les autres détecteurs ne fournissent que des informations de présence.
• Commutation parallèle Maitre-Maître : Pour commander plusieurs groupes d'éclairage, plusieurs détecteurs peuvent être combinés ensemble.

Chaque Maître commande son propre groupe d'éclairage conformément à sa propre mesure de luminosité. La présence est détectée en commun par tous les autres détecteurs.

• Le mode Maître ou Esclave est nécessaire via paramétrage.
• Le mode Essai sert à contrôler la zone de détection et le paramétrage.

Avantages

• Réduction du nombre de détecteurs grâce à une zone de détection importante.
• L'ajustage du temps de maintien par auto-apprentissage s'adapte au comportement des utilisateurs. Commande manuelle forcée : L'éclairage peut à tout moment se commander ou varier manuellement.
• La zone de détection rectangulaire permet une planification fiable et simple.

Caracteristiques techniques

Zone de détection : à l'horizontale,

a la verticale

Hauteur de montage recommandée :

2,0m-3,0m

Portée maximale :

30 × 4 ~m max. à 2,5 m de hauteur

30 × 5 ~m max. à 3,5 m de hauteur

Mesure d'éclairage combiné :

environ 10 - 1500 Lux

Temps de maintien Éclairage : 30 s – 20 min

Délai de veille Éclairage: 0 s - 60 min/on

Temps de maintien Présence : 30 s - 120 min

Temporisation d'activation présence :

0s-30min

Plaque de montage: 70 × 70 ~mm

Raccordement du bus : Borne de bus

Grand boitier encasable :

Boîtier d'interrupteur 055 mm (NIS, PMI)

Température ambiante: +0°C à +50°C

Indices de protection : IP 40

N° de référence :

compact passage KNX

2019290

nécessaire, montage encastré

907 0 514

Châssis AP compact
