Caractéristiques techniques	Détails
Type d'appareil	Alimentation stabilisée
Tension de sortie	0 à 25 V
Courant de sortie	0 à 3 A
Puissance maximale	75 W
Affichage	Affichage numérique
Connectivité	Entrées et sorties à bornes à vis
Dimensions	Environ 220 x 150 x 90 mm
Poids	Environ 1,5 kg
Utilisation	Idéal pour les projets électroniques, tests et réparations
Maintenance	Nettoyage régulier, vérification des connexions
Sécurité	Protection contre les courts-circuits et surcharges
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - VSP 2653 VOLTCRAFT

Comment puis-je allumer le VOLTCRAFT VSP 2653 ?

Pour allumer le VOLTCRAFT VSP 2653, assurez-vous que l'appareil est correctement branché et appuyez sur le bouton d'alimentation situé sur le panneau avant.

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'appareil est correctement alimenté et que la prise fonctionne. Si l'écran ne s'allume toujours pas, essayez de débrancher l'appareil pendant quelques minutes avant de le rebrancher.

Comment calibrer le VOLTCRAFT VSP 2653 ?

Pour calibrer le VOLTCRAFT VSP 2653, suivez les instructions dans le manuel d'utilisation pour accéder au mode de calibration. Assurez-vous d'utiliser des références de tension précises pendant le processus.

L'appareil affiche un message d'erreur. Que faire ?

Si un message d'erreur s'affiche, consultez le manuel d'utilisation pour identifier le code d'erreur. Vous pouvez également essayer de redémarrer l'appareil ou de réinitialiser les paramètres d'usine.

Comment puis-je changer les paramètres de mesure ?

Pour changer les paramètres de mesure, utilisez les boutons de navigation sur le panneau avant pour accéder au menu des paramètres et sélectionnez les options souhaitées.

Le VOLTCRAFT VSP 2653 ne mesure pas correctement. Que dois-je faire ?

Assurez-vous que les sondes sont correctement connectées et en bon état. Vérifiez également que l'appareil est configuré pour le type de mesure que vous essayez d'effectuer.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible sur le site Web du fabricant ou dans la section 'Support' de notre site pour téléchargement.

Quelle est la garantie pour le VOLTCRAFT VSP 2653 ?

Le VOLTCRAFT VSP 2653 est généralement accompagné d'une garantie de 2 ans. Veuillez consulter votre reçu ou le site Web du fabricant pour plus de détails.

Comment puis-je contacter le service client ?

Vous pouvez contacter le service client via le formulaire de contact sur notre site Web ou par téléphone aux heures d'ouverture indiquées.

MODE D'EMPLOI VSP 2653 VOLTCRAFT

Informations /légales dans nos modes d'emploi Ce mode d'emploi est une publication de la société Voltcraft

, Lindenweg 15, D-92242 Hirschau/Allemagne, Tél. [phone] (www.voltcraft.de). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications techniques et de l'équipement. © Copyright 2010 by Voltcraft

Ce mode d'emploi appartient à ce produit. Il contient des recommandations en ce qui concerne sa mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile.! Vous trouverez le récapitulatif des indications du contenu à la table des matières avec mention de la page correspondante à la page 40.

• Introduction Chère cliente, cher client, Vous avez pris une très bonne décision en achetant ce produit Voltcraft ® et nous vous en remercions. Vous avez acquis un produit de qualité supérieure issu d’une marque se distinguant par sa compétence technique et une innovation permanente dans le domaine de la métrologie et de la technique de charge et de réseau. Voltcraft® permet de répondre aux tâches exigeantes du bricoleur ambitieux ou de l’utilisateur profes- sionnel. Voltcraft® offre une technologie fiable avec un rapport qualité-prix particulièrement avantageux. Nous en sommes convaincus : votre premier contact avec Voltcraft marque le début d’une coopération efficace de longue durée. Nous vous souhaitons beaucoup de plaisir avec votre nouveau produit Voltcraft® ! Table des matières Introduction p. 40
• Utilisation conforme p. 41
• Eléments de commande p. 42
• Consignes de sécurité et avertissements p. 43
• Description du fonctionnement p. 45
• Mise en service p. 45
• Raccordement du câble secteur p. 45
• Installation de l’appareil p. 45
• Réglage de la tension des sorties A et B p. 46
• Réglage du courant des sorties A et B p. 46
• Réglage de la tension de la sortie C p. 47
• Branchement d’un consommateur p. 47

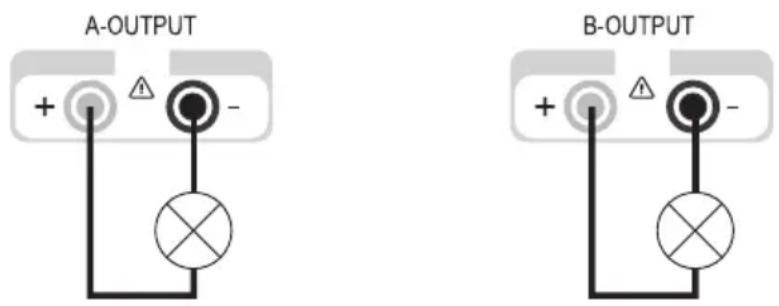

• Mode individuel p. 48
• Mode parallèle p. 48
• Mode en série p. 50
• Mode en série avec réglage Master p. 51
• Mode à distance « Remote » p. 52
• Mode sonde « Sense » p. 53
• Élimination p. 54
• Entretien et nettoyage p. 54
• Remplacement du fusible secteur p. 54
• Dépannage p. 55
• Caractéristiques techniques Utilisation conforme Le bloc d’alimentation de laboratoire sert de source de tension CC sans potentiel pour faire fonctionner les consommateurs basse tension. Trois sorties réglables et autonomes sont disponibles. Les sorties A et B peuvent être connectées ensemble et réglées à l’aide des touches. Cela permet de doubler facilement la tension ou le courant. Les tensions dangereuses > 75 VCC peuvent être obtenues lors d’un montage en série. A partir de cette tension et pour des raisons de sécurité, il faut utiliser des fils/câbles de mesure à double isolation. Le raccordement se fait par des douilles de sécurité de 4 mm. Les données de sortie des blocs d’alimentation de laboratoire sont les suivantes : Réf. Désignation Sortie A Sortie B Sortie C 51 27 73 VSP 2206 0,1 à 20 VCC 0,1 à 20 VCC 0,1 à 6 VCC 0 à 6 A 0,1 à 6 A max. 1,5 A 51 27 74 VSP 2403 0,1 à 40 VCC 0,1 à 40 VCC 0,1 à 6 VCC 0 à 3 A 0 à 3 A max. 1,5 A 51 27 75 VSP 2405 0,1 à 40 VCC 0,1 à 40 VCC 0,1 à 6 VCC 0 à 5 A 0 à 5 A max. 1,5 A 51 19 19 VSP 2410 0,1 à 40 VCC 0,1 à 40 VCC 0,1 à 6 VCC 0 à 10 A 0 à 10 A max. 1,5 A 51 27 76 VSP 2653 0,1 à 65 VCC 0,1 à 65 VCC 0,1 à 6 VCC 0 à 3 A 0 à 3 A max. 1,5 A La tension et l’intensité de courant peuvent être réglées en continu pour les sorties A et B et la tension uni- quement est réglable en continu pour la sortie C. La tension et le courant de la sortie C s’affichent par simple pression de touches via l’indicateur de la sortie B. Le réglage de la tension et du courant se fait par des régulateurs approximatifs et précis afin de permettre un réglage rapide et précis des valeurs. Les valeurs sont affichées sur deux écrans (LCD) synoptiques indépendants. Une tension externe permet de régler la tension des sorties A et B qui, indépendamment de la charge, est maintenue de manière extrêmement constante grâce à la fonction Sense. La limitation de courant pour le fonctionnement en courant constant peut être prédéfinie par simple pres- sion de touches. Un shunt à la sortie n’est pas nécessaire pendant le réglage. L’appareil résiste aux surcharges et aux courts-circuits et est équipé d’une coupure de sécurité selon la température. Il appartient à la classe de protection 1. Il est uniquement homologué pour le branchement sur une prise de courant de sécurité avec protection par mise à la terre et une tension alternative domestique de 230 VCA. La prise du potentiel de terre est directement raccordée à la mise à la terre de protection de la fiche secteur. Toute utilisation dans des conditions ambiantes défavorables est interdite. Exemples de conditions ambiantes défavorables : - une humidité ou un taux d’hygrométrie trop élevé - la poussière et les gaz inflammables, vapeurs ou solvants - un orage ou des conditions orageuses ainsi que des champs électrostatiques puissants, etc. Toute utilisation autre que celle stipulée ci-dessus peut endommager le produit et entraîner des risques, ex. : courts-circuits, incendies, décharges électriques, etc. Il est interdit de modifier ou de transformer l’ensemble du produit. Respectez impérativement les consignes de sécurité.42 Eléments de commande voir volet rabattable (1) Commutateur principal de mise en service (I = Marche / 0 = Arrêt) (2) Indicateur de fonctionnement (3) Indicateur à cristaux liquides (« écran ») pour la sortie A (4) Indicateur d’état de la sortie A (CV = tension constante, OT = échauffement, CC = limitation du courant) (5) Sélecteur « series tracking » pour le couplage en série des sorties A et B. Les deux sorties se règlent via le régulateur « Master » de la sortie A (6) Sélecteur « series » pour le couplage en série des sorties A et B (doublement de tension) Le réglage s’effectue séparément. (7) Sélecteur « parallel » pour le couplage parallèle des sorties A et B (doublement de courant) Le réglage de la tension des deux sorties a lieu via le régulateur « Master » de la sortie A (8) Sélecteur « individual ». Les sorties sont réglables indépendamment les unes des autres. (9) Indicateur d’état de la sortie B (CV = tension constante, OT = échauffement, CC = limitation du courant) (10) Indicateur à cristaux liquides (« écran ») pour la sortie B (11) Indicateur de surcharge de la sortie C (limitation du courant activée) (12) Bouton de réglage de la tension de la sortie C (13) Touche permettant d’afficher la tension et le courant de la sortie C sur l’écran de la sortie B (10) (14) Douille de raccordement de la borne négative de la sortie C (15) Douille de raccordement de la borne positive de la sortie C (16) Douille de raccordement de la borne négative de la sortie B (17) Douille de raccordement de la borne positive de la sortie B (18) Bouton de réglage du courant pour la sortie B (coarse = régulateur approximatif /fine = régulateur précis) (19) Bouton de réglage de la tension pour la sortie B (coarse = régulateur approximatif /fine = régula- teur précis) (20) Douille de raccordement « potentiel de terre » (21) Bouton de réglage du courant pour la sortie A (coarse = régulateur approximatif /fine = régulateur précis) (22) Bouton de réglage de la tension pour la sortie A (coarse = régulateur approximatif /fine = régula- teur précis) (23) Douille de raccordement de la borne négative de la sortie A (24) Douille de raccordement de la borne positive de la sortie A (25) Pieds de l’appareil rabattables en façade (26) Porte-fusibles pour le fusible secteur (27) Prise de sécurité pour le câble secteur (28) Bornier pour le raccordement à distance et Sense de la sortie B (29) Bornier pour le raccordement à distance et Sense de la sortie A (30) Touche « C-limit » pour l’affichage et le réglage de la limitation de courant de la sortie A (31) Touche « C-limit » pour l’affichage et le réglage de la limitation de courant de la sortie B43 Consignes de sécurité et avertissements p. 5641

Tout dommage résultant d’un non-respect du présent mode d’emploi entraîne l’annulation de la garantie. Nous déclinons toute responsabilité en cas d’éventuels dommages matériels ou corporels dus à un maniement incorrect ou à la non-obser- vation des consignes de sécurité. Du point de vue de la sécurité, cet appareil a quitté l’usine en parfait état. Afin de maintenir l’appareil en bon état et d’en assurer l’utilisation correcte sans risques, l’utilisateur doit tenir compte des consignes de sécurité et avertissements contenus dans le présent mode d’emploi. Respectez les pictogrammes suivants :

Dans ce mode d’emploi, un point d’exclamation placé dans un triangle signale des informations importantes à respecter impérativement.

Le symbole de l’éclair dans un triangle met en garde contre tout risque de décharge électrique ou toute mise en danger de la sécurité électrique de l’appareil.

Le symbole de la « main » précède les recommandations et indications d’utilisation particulières. Réservé à une utilisation dans des locaux secs. Cet appareil est homologué CE et répond aux directives nationales et européennes requises. Potentiel à la terre Raccordement de conducteur de protection. Cette vis ne doit pas être desserrée Le transformateur de séparation intégré ne résiste pas aux courts-circuits. Le dispositif de protection est connecté en aval du transformateur (protection électronique contre les surcharges et courts-circuits). Les appareils électriques et les accessoires ne sont pas des jouets, ne les laissez pas à la portée des enfants. Dans les installations industrielles, il convient d’observer les directives en matière de prévention des accidents relatives aux installations et aux matériels électriques des associations professionnelles. Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion, l’utilisation de blocs d’alimentation doit être minutieusement surveillée par des personnes qualifiées à cet effet.44 Veillez impérativement à ce que vos mains, vos vêtements, le sol et le bloc d’alimentation soient toujours secs. L’ouverture des capots ou le démontage des pièces risquent de mettre à nu des pièces sous tension, sauf lorsqu’il est possible d’effectuer ces procédures manuellement. Avant d’ouvrir l’appareil, il faut le débrancher de toutes les sources de tension. Les condensateurs de l’appareil peuvent encore être chargés, même lorsque l’appareil a été déconnec- té de toutes les sources de tension. N’allumez jamais tout de suite le bloc d’alimentation de laboratoire lorsqu’il vient d’être transporté d’un local froid à un local chaud. L’eau de condensation qui en résulte peut, dans des conditions défavo- rables, détruire l’appareil. Attendez que l’appareil non branché ait atteint la température ambiante. Le bloc d’alimentation se réchauffe durant le fonctionnement ; veillez à ce que la ventilation soit suffi- sante. Ne recouvrez pas les grilles d’aération. Les blocs d’alimentation et les consommateurs connectés ne doivent pas fonctionner sans surveillance. Il est interdit de porter tout bijou métallique ou conducteur tels que chaînes, bracelets, bagues ou autres quand vous travaillez avec des blocs d’alimentation. Le bloc d’alimentation n’est pas agréé pour être utilisé sur des hommes et des animaux. Evitez d’exposer l’appareil à des sollicitations mécaniques. Une chute même d’une faible hauteur peut endommager l’appareil. Evitez d’exposer l’appareil à la lumière directe du soleil et aux vibrations. Lorsque le bon fonctionnement de l’appareil n’est plus garanti, il convient de mettre celui-ci hors service et d’empêcher toute remise en marche intempestive. Une utilisation sans danger n’est plus possible si : - l’appareil présente des dommages visibles, - l’appareil ne fonctionne plus et - l’appareil a été stocké durant une période prolongée dans des conditions défavorables, - lorsqu’il a subi de sévères contraintes liées au transport. Respectez également les consignes de sécurité contenues dans les différents chapitres ou dans les modes d’emploi des appareils raccordés.45 Description du fonctionnement Le bloc d’alimentation de laboratoire fonctionne avec une technologie très avancée du convertisseur continu- continu et un PCF actif (correction du facteur de puissance). Ceci permet une tension de sortie stable et un haut rendement. Les sorties à tension continue sont séparées de manière galvanique et présentent une séparation de protection par rapport à la tension secteur. Le raccordement secondaire CC s’effectue au moyen de deux douilles de sécurité colorées. La tension et le courant des sorties A et B s’affichent séparément sur les deux écrans synoptiques (V = Volt = unité de la tension électrique, A = Ampère = unité de l’intensité du courant électrique). La sortie C s’affiche au moyen d’une touche dans l’indicateur de la sortie B. Des témoins lumineux signalent l’état actuel du bloc d’alimentation. Le produit intègre des mécanismes de protection divers tel qu’une protection contre les sur- charges, une limitation du courant, une protection contre l’échauffement, etc. afin d’assurer un fonctionne- ment sûr et fiable. Le refroidissement du bloc d’alimentation se fait par des ventilateurs intégrés. Veillez par conséquent à une circulation d’air suffisante. Le bloc d’alimentation peut régler la tension et le courant de sortie en continu (pour la sortie C, réglage de la tension seulement). Mise en service

Le bloc d’alimentation de laboratoire n’est pas un chargeur de batteries. Pour recharger des batteries, utilisez un chargeur adéquat muni d’un dispositif de coupure de charge approprié. La surface du boîtier chauffe en cas de fonctionnement prolongé à une charge nominale. Attention ! Risque de brûlures. Veillez impérativement à une aération suffisante du bloc d’alimentation et n’utilisez jamais l’appareil partiellement ou entièrement couvert, afin d’éviter tout dommage éventuel. Veillez à ce qu’un consommateur soit mis hors circuit lors du branchement au bloc d’alimentation. Un consommateur en circuit peut provoquer une formation d’étincelles lors du branchement aux douilles de raccordement du bloc d’ali- mentation, ce qui peut endommager les douilles ainsi que les câbles connectés et ou leurs bornes. En cas d’inutilisation de votre bloc d’alimentation, débranchez-le du secteur. Raccordement du câble secteur Branchez le câble secteur de sécurité fourni sur la fiche intégrée (27) du bloc d’alimentation. Veillez à ce que le branchement soit correctement positionné. Branchez le câble secteur à une prise de courant de sécurité avec protection par mise à la terre. Installation de l’appareil Placez le bloc d’alimentation de laboratoire sur une surface stable, plane et non fragile. Veillez à ne pas recouvrir les fentes d’aération du boîtier.46 Les pieds avant de l’appareil peuvent être dépliés pour faciliter la lecture des indicateurs. Cela permet d’incliner le bloc d’alimentation de laboratoire. Réglage de la tension des sorties A et B Retirez les consommateurs raccordés des sorties A et B. Mettez en marche le bloc d’alimentation avec l’interrupteur de service (1). L’indicateur de fonctionne- ment (2) s’allume et l’écran affiche la tension et le courant. Actionnez le sélecteur « individual » (8). Les sorties A et B sont réglables séparément. Mettez les boutons de réglage du courant « A » (21 et 18) en position médiane. Les deux boutons rotatifs « V coarse » et « V fine » permettent de régler la tension des sorties A et B. « coarse » Régulateur approximatif pour des rapides variations de tension « fine » Régulateur précis pour sélectionner une tension précise

Dans des conditions normales de fonctionnement, l’appareil fonctionne en mode de tension constante. Le bloc d’alimentation fournit alors une tension de sortie préréglée constante. Ce mode est signalé par l’indicateur d’état vert « CV » (4 ou 9). Réglage de la limitation de la tension des sorties A et B La limitation du courant de sortie est un mécanisme de protection pour protéger le consommateur ou les câbles de raccordement. La limitation du courant peut être prédéfinie sans court-circuit à la sortie. Le bloc d’alimentation fournit au maximum le courant prédéfini. Retirez les consommateurs raccordés des sorties A et B. Mettez en marche le bloc d’alimentation avec l’interrupteur de service (1). L’indicateur de fonctionne- ment (2) s’allume et l’écran affiche la tension et le courant. Tournez les régulateurs de courant « A coarse » et « A fine » (21 ou 19) complètement vers la gauche. Pour la sortie A ou B, appuyez sur la touche correspondante « C-limit » (30 ou 31) et maintenez cette touche enfoncée pendant l’opération de réglage. Le voyant « CC » s’allume pendant le réglage. En mode « parallèle », les deux touches doivent être enfoncées simultanément. La sortie correspondante est automatiquement arrêtée, tant que la touche « C-limit » est enfoncée. Les deux boutons rotatifs « A coarse » et « A fine » permettent de régler l’intensité maximale du courant (limitation du courant). L’indicateur DEL « CC » s’allume dès que la limitation du courant est activée. « coarse » Régulateur approximatif pour des rapides variations de courant « fine » Régulateur précis pour sélectionner un courant précis Une fois le réglage terminé, relâchez la touche « C-limit ». L’écran affiche de nouveau l’intensité de cou- rant réelle (en cas de sortie non chargée 0,00 A). L’indicateur d’état « CV » s’allume.

Si l’intensité de courant préréglée est atteinte en service normal, le bloc d’alimentation passe en mode de limitation du courant et réduit alors la valeur de tension. Ce mode est signalé par l’indicateur d’état rouge « CC » (11).47 Réglage de la tension de la sortie C La sortie C peut être utilisée indépendamment du mode de fonctionnement défini (series-tracking/series/ parallel/individual). Retirez les consommateurs raccordés de la sortie C. Mettez en marche le bloc d’alimentation avec l’interrupteur de service (1). L’indicateur de fonctionne- ment (2) s’allume et l’écran affiche la tension et le courant. Appuyez sur la touche « show value » (13) et maintenez-la enfoncée durant le réglage de la tension. La tension et le courant de la sortie C sont représentés sur l’écran de la sortie B. Le bouton rotatif « V-adjust » (12) permet de régler la tension de la sortie C. Une fois la tension réglée, relâchez la touche (13).

Une limitation de courant d’env. 1,5 A qui ne peut être modifiée est réglée pour la sor- tie C. Lorsque cette limite est atteinte, l’indicateur rouge « overload » (11) s’allume. Les valeurs de tension et de courant correspondantes peuvent être contrôlées en tout temps en appuyant sur la touche « show value » (13). Branchement d’un consommateur

Veillez à ce que le consommateur soit mis hors circuit lors du branchement sur le bloc d’alimentation. La consommation maximale de courant du consomma- teur raccordé ne doit pas dépasser les spécifications indiquées dans les carac- téristiques techniques. Les tensions dangereuses au contact (> 75 VCC) sont produites au niveau du montage en série des sorties A et B ou de plusieurs blocs d’alimentation. A partir de cette tension, vous ne devez utiliser que des accessoires à double isolation (câbles de raccordement, câbles de mesure, etc.). Evitez d’utiliser des câbles et contacts métalliques dénudés. Couvrez tous ces endroits à l’aide d’isolants appropriés, difficilement inflammables ou d’autres mesures et préservez-les ainsi de tout contact direct. Veillez à ce que la section du conducteur soit suffisante pour l’intensité de cou- rant prévue.48 Mode individuel En mode individuel, il est possible de brancher et de régler les trois sorties, indépendamment les unes des autres. Cette fonction permet d’utiliser l’appareil avec 2 tensions de sortie différentes. Retirez les consommateurs raccordés des sorties A et B. Mettez en marche le bloc d’alimentation avec l’interrupteur de service (1). L’indicateur de fonctionne- ment (2) s’allume et l’écran affiche la tension et le courant. Actionnez le sélecteur « individual » (8). L’indicateur rouge au-dessus de l’interrupteur s’allume. Les sor- ties A et B sont réglables séparément. Réglez les paramètres selon vos spécifications, comme décrit au chapitre « Mise en service ». Vérifiez à nouveau la tension de sortie correcte réglée. Reliez la borne positive (+) du consommateur à la douille rouge « + » (4) et la borne négative (-) à la douille bleue « - » de la sortie correspondante (A, B ou C). Le consommateur raccordé peut maintenant être mis en marche. La consommation de courant du consommateur raccordé s’affiche à l’écran en ampères (A). Mode parallèle En mode parallèle, les sorties A et B peuvent être utilisées pour doubler le courant. Les sorties A et B sont connectées en parallèle dans ce mode de fonctionnement. Aucun câble supplémentaire externe n’est requis jusqu’à max. 10 A. Retirez les consommateurs raccordés des sorties A et B. Mettez en marche le bloc d’alimentation avec l’interrupteur de service (1). L’indicateur de fonctionne- ment (2) s’allume et l’écran affiche la tension et le courant. Actionnez le sélecteur « parallel » (7). L’indicateur rouge au-dessus de l’interrupteur s’allume. Réglez les paramètres selon vos spécifications, comme décrit au chapitre « Mise en service ». Le régla- ge de la tension a lieu exclusivement via la sortie A (Master). Le régulateur de tension de la sortie B est désactivé Le réglage du courant a lieu en combinaison avec les sorties A et B. La somme des deux indicateurs de courant correspond au courant de sortie. Vérifiez à nouveau la tension de sortie correcte réglée.49 Branchement en cas de courant de sortie total < 10 A : Reliez la borne positive (+) du consommateur à la douille rouge « + » (4) et la borne négative (-) à la douille bleue « - » de la sortie A. Branchement en cas de courant de sortie total > 10 A : Reliez la borne positive (+) du consommateur à la douille rouge « + » et la borne négative (-) à la douille bleue « - » des sorties A et

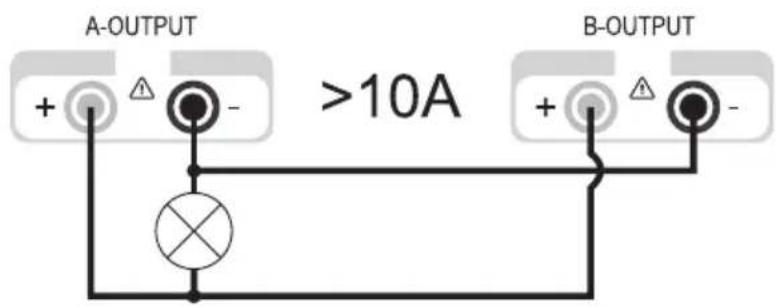

Le double raccordement augmente la section de conducteur et réduit la baisse de ten- sion sur les câbles. Utilisez un câble de raccordement de même longueur et de même section de conducteur. Le consommateur raccordé peut maintenant être mis en marche. La consommation de courant du consommateur raccordé s’affiche à l’écran en ampères (A). La somme des deux indicateurs de courant correspond au courant de sortie.50 Mode série En mode en série, les sorties A et B peuvent être utilisées pour doubler la tension. Dans ce mode, les sor- ties A et B sont connectées en série au niveau interne. Un câble externe supplémentaire est inutile. Retirez les consommateurs raccordés des sorties A et B. Mettez en marche le bloc d’alimentation avec l’interrupteur de service (1). L’indicateur de fonctionne- ment (2) s’allume et l’écran affiche la tension et le courant. Actionnez le sélecteur « series » (6). L’indicateur rouge au-dessus de l’interrupteur s’allume. Réglez les paramètres selon vos spécifications, comme décrit au chapitre « Mise en service ». Le réglage de la tension a lieu en combinaison avec les sorties A et B. Les deux indicateurs de tension (A et B) doivent être ajoutés ; la somme correspond à la tension de sortie. Le réglage du courant a lieu au choix via la sortie A ou B. Vérifiez à nouveau la tension de sortie correcte réglée. Reliez la borne positive (+) du consommateur à la douille rouge « + » (24) de la sortie A et la borne néga- tive (-) à la douille bleue « - » (16) de la sortie B. Le consommateur raccordé peut maintenant être mis en marche. La consommation de courant du consommateur raccordé s’affiche simultanément sur les deux écrans. Le courant d’un indicateur correspondant au courant de sortie.

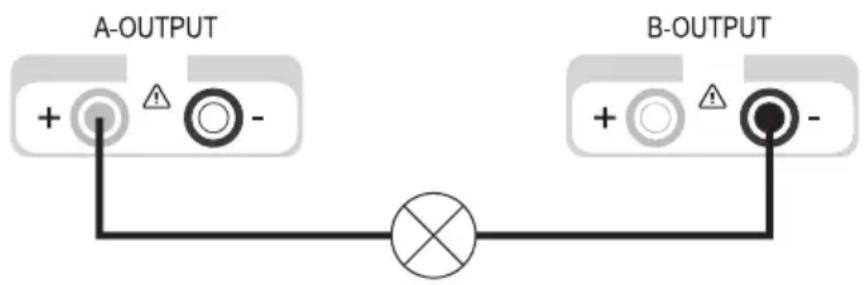

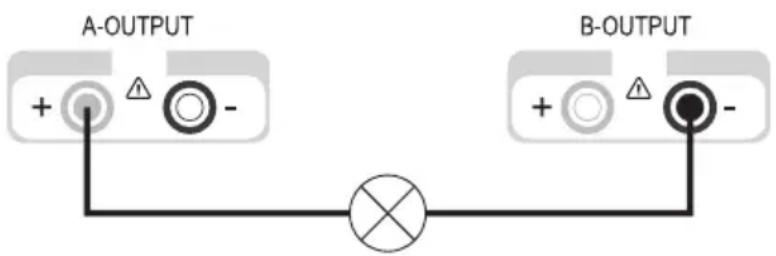

Les boutons de réglage du courant des deux sorties ne doivent pas être en posi- tion Minimum (butée gauche), car la plage de réglage complète de la tension ne pourra pas être utilisée le cas échéant.51 Mode en série avec réglage Master Comme le mode en série normal, ce mode sert à doubler la tension des sorties A et B. La différence par rapport au mode en série normal réside dans le réglage. La tension et le courant se règlent dans ce cas uniquement via les boutons de réglage de la sortie A. Les sorties A et B sont connectées en série de façon interne. Un câble externe supplémentaire est inutile. Retirez les consommateurs raccordés des sorties A et B. Mettez en marche le bloc d’alimentation avec l’interrupteur de service (1). L’indicateur de fonctionne- ment (2) s’allume et l’écran affiche la tension et le courant. Actionnez le sélecteur « series tracking » (5). L’indicateur rouge au-dessus de l’interrupteur s’allume. Réglez les paramètres selon vos spécifications, comme décrit au chapitre « Mise en service ». Le réglage de la tension et du courant a uniquement lieu via le bouton de réglage de la sortie A. Les deux indicateurs de tension (A et B) doivent être ajoutés ; la somme correspond à la tension de sortie. Vérifiez à nouveau la tension de sortie correcte réglée. Reliez la borne positive (+) du consommateur à la douille rouge « + » (24) de la sortie A et la borne néga- tive (-) à la douille bleue « - » (16) de la sortie B. Le consommateur raccordé peut maintenant être mis en marche. La consommation de courant du consommateur raccordé s’affiche simultanément sur les deux écrans. Le courant d’un indicateur correspond au courant de sortie.

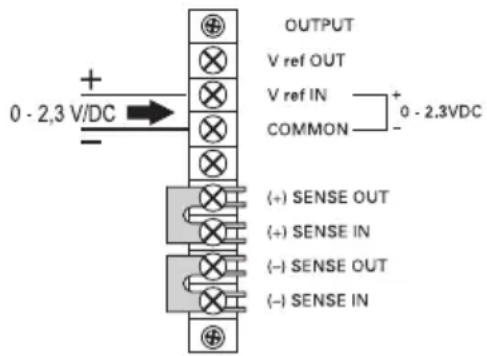

Les boutons de réglage du courant des deux sorties ne doivent pas être en posi- tion Minimum (butée gauche), car la plage de réglage complète de la tension ne pourra pas être utilisée le cas échéant.52 Mode à distance « Remote » Le bloc d’alimentation de laboratoire peut être commandé à distance par le biais d’une tension continue externe. La tension de commande est de 0 à 2,3 VCC et règle proportionnellement toute la plage de réglage de la sortie correspondante. Le fonctionnement à distance n’est possible que dans les modes individuel et en série.

Les boutons de réglage du courant des deux sorties ne doivent pas être en posi- tion Minimum (butée gauche), car la plage de réglage complète de la tension ne pourra pas être utilisée le cas échéant. Les boutons de réglage de la tension pour le mode à distance doivent se trouver en position Maximum afin de per- mettre la plage de réglage complète. Retirez les consommateurs raccordés des sorties A et B et arrêtez le bloc d’alimentation. Otez le cache en plastique du bornier correspondant, situé au dos de l’appareil. Bornier (28) pour sortie A, bornier (29) pour sortie B. Enlevez le shunt entre les bornes « V ref OUT » et « V ref IN » Raccordez la borne positive de la tension de commande externe à la borne « V ref IN » et la borne néga- tive à la borne « COMMON ». Replacez le cache en plastique sur le bornier. Mettez en marche le bloc d’alimentation avec l’interrupteur de service (1). L’indicateur de fonctionne- ment (2) s’allume et l’écran affiche la tension et le courant. Actionnez le sélecteur pour le mode individuel ou en série. L’indicateur rouge au-dessus de l’interrupteur s’allume. Réglez la limitation du courant selon vos spécifications, comme décrit au chapitre « Mise en service ». Le réglage de la tension ne s’effectue plus que via la tension de commande alimentée par une source externe. Vérifiez à nouveau la tension de sortie correcte réglée. Reliez la borne positive (+) du consommateur à la douille rouge « + » et la borne négative (-) à la douille bleue « - » de la sortie correspondante. Le consommateur raccordé peut maintenant être mis en marche.

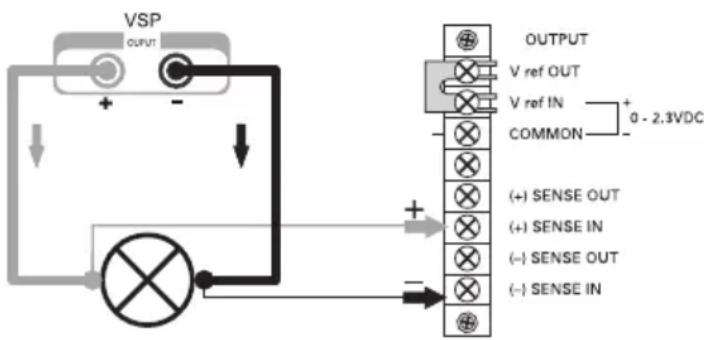

Pour le mode de réglage normal via le bouton de réglage situé sur l’appareil, le shunt arrière entre les bornes « V ref OUT » et « V ref IN » doit être réutilisé.53 Mode sonde « Sense » Le mode « Sense » permet le réglage précis de la tension directement sur le consommateur. Une éven- tuelle chute de tension par les câbles de raccordement est ainsi compensée de façon fiable. Le mode sonde n’est possible qu’en mode individuel.

Les boutons de réglage du courant des deux sorties ne doivent pas être en posi- tion Minimum (butée gauche), car la plage de réglage complète de la tension ne pourra pas être utilisée le cas échéant. Retirez les consommateurs raccordés des sorties A et B et arrêtez le bloc d’alimentation. Otez le cache en plastique du bornier correspondant, situé au dos de l’appareil. Bornier (28) pour sortie A, bornier (29) pour sortie B. Retirez les deux shunts entre les bornes « (+) SENSE OUT » et « (+) SENSE IN » ainsi que « (-) SENSE OUT » et « (-) SENSE IN ». Reliez le consommateur en respectant la polarité au niveau des douilles de sortie correspondantes sur le bloc l’alimentation. Raccordez le câble de la sonde des bornes de raccordement du consommateur à l’entrée du bloc d’ali- mentation, tout en respectant la polarité. Le câble positif doit être branché sur la borne « (+) SENSE IN » et le câble négatif sur la borne « (-) SENSE IN ». Replacez le cache en plastique sur le bornier. Mettez en marche le bloc d’alimentation avec l’interrupteur de service (1). L’indicateur de fonctionne- ment (2) s’allume et l’écran affiche la tension et le courant. Actionnez le sélecteur du mode de fonctionnement individuel. L’indicateur rouge au-dessus de l’inter- rupteur s’allume. Réglez les paramètres selon vos spécifications, comme décrit au chapitre « Mise en service ». Vérifiez à nouveau la tension de sortie correcte réglée. Le consommateur raccordé peut maintenant être mis en marche. Pour le mode normal, sans sonde à distance, il faut réutiliser les shunts.

Retirez toujours d’abord les câbles d’alimentation en débranchant le consom- mateur ou arrêtez le bloc d’alimentation avant de déconnecter les câbles de la sonde. Dans le cas contraire, la tension de sortie peut monter au maximum et endommager votre consommateur.54 Élimination Les appareils électroniques usagés sont des matières recyclables qui ne doivent pas être jetées dans les ordures ménagères. Si l’appareil arrive au terme de sa durée de vie, il conviendra de l’éliminer conformément aux prescriptions légales en vigueur auprès des centres de récupération de votre commune. Toute élimination avec les ordures ménagè- res est interdite. Entretien et nettoyage Hormis un nettoyage occasionnel ou un remplacement de fusible, le bloc d’alimentation de laboratoire ne nécessite aucun entretien. Pour le nettoyage, utilisez un chiffon propre, sec, antistatique et non pelu- cheux sans produits corrosifs. Remplacement du fusible secteur Si le bloc d’alimentation de laboratoire ne peut plus être mis en circuit, il est probable que le fusible sec- teur (26) situé sur la face arrière soit défectueux. Pour remplacer le fusible secteur , procédez comme suit : Mettez le bloc d’alimentation hors circuit, retirez tous les câbles de raccordement de l’appareil puis reti- rez la fiche de la prise secteur. Enfoncez maintenant légèrement le porte-fusible situé au dos de l’appareil à l’aide d’un tournevis à frap- per puis tournez-le d’un quart dans le sens contraire des aiguilles d’une montre (joint à baïonnette). Remplacez le fusible défectueux par un nouveau fusible pour courant faible (5 x 20 mm) du même type et de même intensité de courant nominal. Vous trouverez la valeur de fusible au chapitre « Caractéris- tiques techniques ». Tournez de nouveau l’élément de remplacement dans le sens horaire en exerçant une légère pression sur le porte-fusible.55 Dépannage Avec ce bloc d’alimentation de laboratoire, vous avez acquis un produit présentant une grande sécurité de fonctionnement. Il est toutefois possible que des problèmes ou des pannes surviennent. A ce niveau, nous souhaitons vous décrire comment vous dépanner le cas échéant :

Observez impérativement les consignes de sécurité ! Problème Cause possible Le bloc d’alimentation ne peut L’indicateur de fonctionnement (2) est-il allumé ? pas être mis en marche. Contrôlez la tension secteur (vérifiez éventuellement le fusible secteur de l’appareil ou le disjoncteur de protection). Les consommateurs raccordés La tension est-elle correctement réglée ? ne fonctionnent pas. La polarité est-elle correcte ? Vérifiez les caractéristiques techniques des consommateurs. L’indicateur « OT » s’allume. Le bloc d’alimentation est surchargé et en surchauffe. Laissez l’appareil refroidir à l’état allumé mais sans charge. L’indicateur « CC » s’allume. Mode à courant constant L’intensité de courant préréglée a été dépassée. Vérifiez la consommation de courant de votre appareil raccordé et augmen- tez si nécessaire la limitation du courant sur le bloc d’alimentation. L’indicateur « CV » s’allume. Mode tension constante Le bloc d’alimentation fonctionne normalement. La tension constante réglée est affichée sur la sortie. Contrôlez régulièrement la sécurité technique de l’appareil en vous assurant de l’absence de dommages au niveau du boîtier, etc.

Toute autre réparation doit uniquement être effectuée par un technicien qualifié, familiarisé avec les dangers potentiels encourus et les prescriptions spécifiques en vigueur. La garantie est annulée si vous effectuez vous-même des modifica- tions ou des réparations sur ou dans l’appareil. Les fusibles sont des pièces de rechange et ne sont pas couverts par la garantie.56 Caractéristiques techniques

VSP 2206 VSP 2403 VSP 2405 VSP 2410 VSP 2653

Puissance de sortie 249 VA 249 VA 409 VA 809 VA 399 VA Tension de sortie 0,1 à 20 V 0,1 à 40 V 0,1 à 40 V 0,1 à 40 V 0,1 à 65 V Sortie CC A Courant de sortie 0 à 6 A 0 à 3 A 0 à 5 A 0 à 10 A 0 à 3 A Sortie A Tension de sortie 0,1 à 20 V 0,1 à 40 V 0,1 à 40 V 0,1 à 40 V 0,1 à 65 V Sortie CC B Courant de sortie 0 à 6 A 0 à 3 A 0 à 5 A 0 à 10 A 0 à 3 A Sortie B Tension de sortie 0,1 à 6 V Sortie CC C Courant de sortie max. 1,5 A Sortie C Ondulation résiduelle en cas de charge nominale Sortie A de Vmax < 0,025 % < 0,025 % < 0,0125 % < 0,025 % < 0,0125 % Sortie B de Vmax < 0,025 % < 0,025 % < 0,0125 % < 0,025 % < 0,0125 % Sortie C de Vmax < 0,005 % < 0,005 % < 0,005 % < 0,006 % < 0,005 % Mode de régulation < 0,04 % < 0,04 % < 0,03 % < 0,04 % < 0,03 % de tension en cas de (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) modification de charge de 100 % Mode de régulation < 0,005% < 0,005% < 0,0025% < 0,005% < 0,0025% de tension en cas de (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) variation secteur de 20 % Mode de régulation de < 5 mA < 6 mA < 6 mA < 5 mA < 5 mA courant en cas de modification de charge de 100 % Mode de régulation de < 5 mA < 6 mA < 6 mA < 5 mA < 5 mA courant en cas de variation secteur de 20 % Tension de service 230 VCA (± 20 %) 47 à 53 Hz Puissance absorbée 350 VA 350 VA 500 VA 1000 VA 500 VA (max.) Fusible secteur T2,5 A/250 V T 2,5 A/250 V T 3,15 A/250 V T 6,3 A/250 V T 3,15 A/250 V Inerte (5 x 20 mm) Température de service 0 à +40°C57

VSP 2206 VSP 2403 VSP 2405 VSP 2410 VSP 2653

Humidité relative de l’air 80 % maximum, sans condensation Classe de protection 1 Raccordement secteur Fiche intégrée, IEC 320 C14 Poids 7,3 kg 7,5 kg 7,3 kg Dimensions 437 x 88 x 340 (L x H x P) mm58
