MODE D'EMPLOI DP4302 IFM

Notice d'utilisation

Compteur (IP 69K)

DP4302

Contenu

1 Remarques préliminaires 4

1.1 Symboles utilisés.... 4
1.2 Avertissements.... 4
1.3 Symbole de sécurité sur l'appareil 4

2 Consignes de sécurité 5

3 Transport, manutention et stockage 6

4 Usage prévu.... 7

4.1 Détecteurs supportés.... 7

5 Fonction 8

5.1 Utilisation en tant qu'appareil IO-Link.... 8

5.1.1 Informations générales 8
5.1.2 Exemple d'application.... 8
5.1.3 IO Device Description (IODD) 8

5.2 Raccordement ES standard.... 9

5.3 Diagrammes fonctionnels (comportement de comptage).... 9

5.3.1 Compteur incrémentiel (InC) 9
5.3.2 Compteur décrémentiel (dEC).... 10
5.3.3 Sens de comptage commandé par IN2 (dLr) 10

5.4 Diagrammes fonctionnels (comportement de sortie).... 11

5.4.1 Mode « Single Point » 11

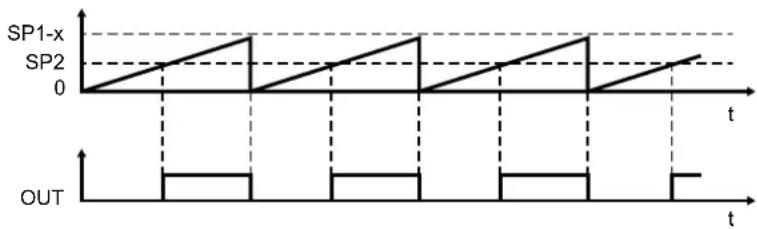

5.4.2 Mode fenêtre 12
5.4.3 Mode désactivé.... 12
5.4.4 Mode de verrouillage.... 12
5.4.5 Mode ES standard 13

5.5 Mise à l'échelle des compteurs.... 14

6 Montage.... 15

7 Raccordement électrique.... 16

7.1 Côté entrée 16

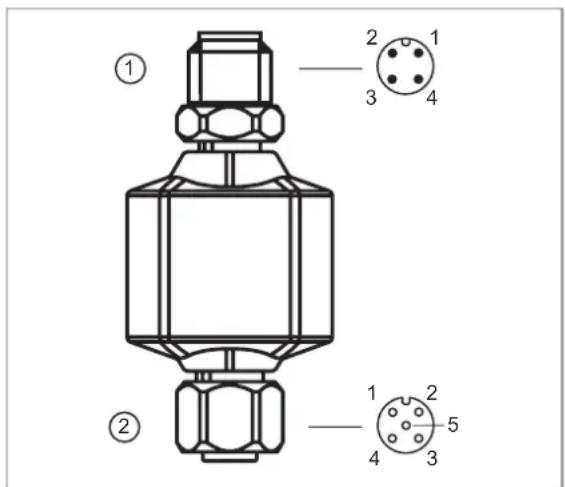

7.2 Raccorder l'appareil 16

7.2.1 Monter les connecteurs.... 17

7.2.1.1 Longueur de câble maximale 17

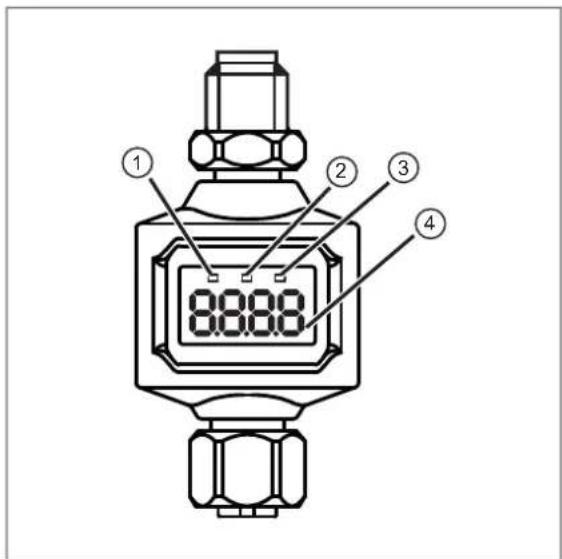

8 Eléments de service et d'indication 18

8.1 LED 18
8.2 Affichage.... 18

9 Menu.... 19

9.1 Remarques générales 19

9.2 Paramètres réglables via IO-Link 19

9.2.1 dln1 - configuration du compteur 1.... 19
9.2.2 dIn2 - configuration du compteur 2.... 19
9.2.3 ModE-mode de seuil de commutation.... 19
9.2.4 LoGc-logique du seuil de commutation.... 19
9.2.5 SP1 – seuil de commutation 1.... 20
9.2.6 SP2 – seuil de commutation 2.... 20
9.2.7 PST – valeur initiale du compteur 20
9.2.8 c.nu / c.dno - facteur de mise à l'échelle pour le compteur principal 20
9.2.9 dr - temporisation au déclenchement 20
9.2.10 P-n - configuration de sortie 21
9.2.11 PST.b – valeur initiale du compteur 21
9.2.12 b.nu / b.dno - facteur de mise à l'échelle pour le compteur de lots 21
9.2.13 SELd – sélection du compteur primaire 21
9.2.14 dAP – temporisation de commutation pour l'élimination de rebonds sur l'entrée ..... 21
9.2.15 coLr - couleurs de l'affichage.... 21

9.2.16 diS.b - afficheur mis sous tension 21
9.2.17 diS.U – fréquence de rafraîchissement de la valeur mesurée affichée.... 21

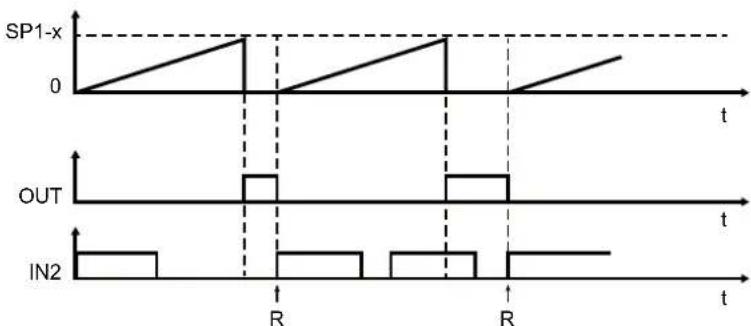

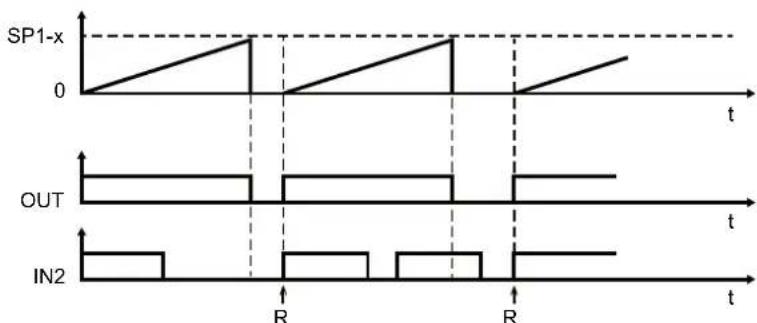

9.2.18 LTC1-mode de verrouillage 22
9.2.19 RESET_COUNTER - remettre à zéro le compteur principal 22
9.2.20 RESET_BATCH_COUNTER – remise à zéro du compteur de lots.... 22
9.2.21 RELEASE_LATCH_COUNTER - déverrouiller le compteur principal 22
9.2.22 RELEASE_LATCH_BATCH_COUNTER - déverrouiller le compteur de lots ..... 22
9.2.23 FLASH_ON – activer le clignotement de l'affichage 22
9.2.24 FLASH_OFF – désactiver le clignotement de l'affichage.... 22
9.2.25 internal_temperature – température de fonctionnement du microcontrôleur.... 23
9.2.26 operation_hours – heures de fonctionnement 23
9.2.27 Tag spécifique à l'utilisateur.... 23
9.2.28 Tag de localisation 23
9.2.29 Tag de fonction 23

10 Fonctionnement 24
11 Correction de défauts.... 25
12 Maintenance, réparation et élimination 26

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

Condition préalable
Action à effectuer
Réaction, résultat

En gras Désignation d'une touche, d'un bouton ou d'un affichage

Référence croisée sans lien
Référence croisée avec lien

Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT Avertissement de don

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION Avertissement

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

1.3 Symbole de sécurité sur l'appareil

Symbole de sécurité sur l'appareil :

▶ Prendre en compte la notice d'utilisation pour le fonctionnement sûr de l'appareil.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

– L'installateur du système est responsable de la sécurité du système.
- L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( ➞ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé pour la tâche concernée.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.
• Observer les documents applicables.

3 Transport, manutention et stockage

▶ Stocker l'appareil dans son emballage d'origine.
Si l'appareil doit être restocké, utiliser l'emballage d'origine.
▶ Sinon, munir les connexions non utilisées soit d'un connecteur correspondant, soit d'un capuchon de protection et emballer l'appareil de manière appropriée.
Lors du stockage, respecter les conditions environnantes permissibles pour l'appareilDonnées techniques).

4 Usage prévu

L'appareil est un système d'évaluation d'impulsions. Par exemple, il peut compter n'importe quel type d'impulsion. Il reçoit les impulsions d'un générateur d'impulsions externe et compte le nombre d'impulsions. Cette valeur est comparée aux seuils de commutation réglés ; les sorties commutent en fonction des paramètres définis. Des facteurs de mise à l'échelle permettent une utilisation flexible des incréments pour chaque impulsion.


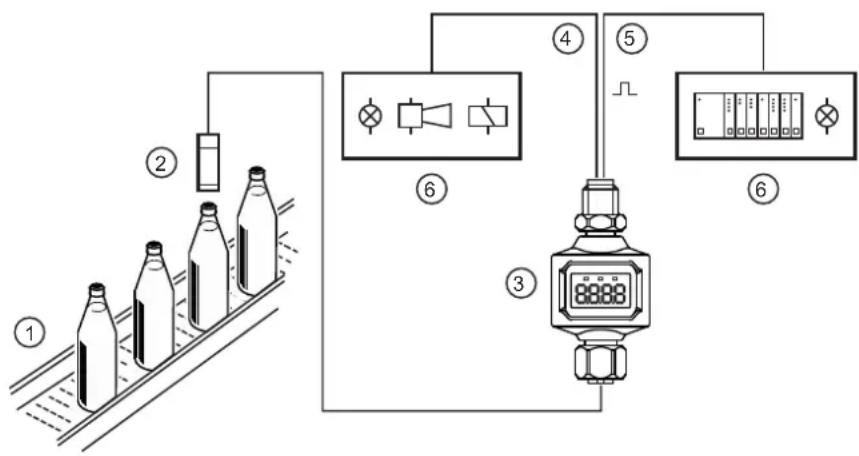

Fig. 1: Comptage des bouteilles fermées sur un convoyeur

1 : Convoyeur 2 : Générateur d'impulsions de comptage sur un

convoyeur

3 : DP4302 4 : Sortie transistor (par ex. pour la commande d'indica-

teurs, de claxons, de relais ou d'appareils E/S de bus de terrain Profinet/AS-i etc.)

5 : Sortie transistor / IO-Link 6 : Signaux selon la fonction de commutation sélection-

née

L'appareil est adapté aux environnements humides. Respecter les indications des chapitres « Montage » et « Raccordement électrique ».

L'appareil n'est pas approprié pour des environnements avec une exigence spécifique sur la stabilité mécanique (par ex. choc/vibration).

L'appareil n'est conçu que pour une utilisation en intérieur.

Respecter les conditions d'utilisationDonnées techniques sur www.ifm.com).

4.1 Détecteurs supportés

Des détecteurs à 3 et 2 fils (par exemple inductifs, opto-électroniques, etc.) sont supportés. Les détecteurs doivent remplir les conditions suivantes :

• Commutation PnP
• Compatible avec une tension d'alimentation de 24 V DC.

Les rapports impulsion / intervalle du détecteur utilisé doivent être pris en compte.

5 Fonction

L'appareil supporte trois modes de comptage réglables. Le compteur peut être défini comme compteur incrémentiel ou décrémentiel ou permet un changement flexible entre le compteur incrémentiel et le compteur décrémentiel via IN2 : Diagrammes fonctionnels (comportement de comptage) 9. La valeur actuelle du compteur est affichée. L'appareil génère des signaux de sortie selon le paramétrage. De plus, il fournit les données process via IO-Link.

L'appareil est conçu pour une communication duplex moitié. Ainsi, les possibilités suivantes sont disponibles :

• Indication à distance : lecture et affichage de la valeur actuelle du compteur
• Réglage à distance : lecture et modification du paramétrage actuel
• Paramétrage IO-Link : IO Device Description (IODD) → 8

5.1 Utilisation en tant qu'appareil IO-Link

5.1.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link. Cette interaction nécessite l'utilisation d'un maître IO-Link.

L'interface IO-Link permet l'accès direct aux données process et de diagnostic et offre la possibilité de paramétrer l'appareil pendant le fonctionnement.

Plus de détails sur IO-Link et toutes les informations concernant le matériel et le logiciel IO-Link sont disponibles sur :

www.io-link.ifm

5.1.2 Exemple d'application

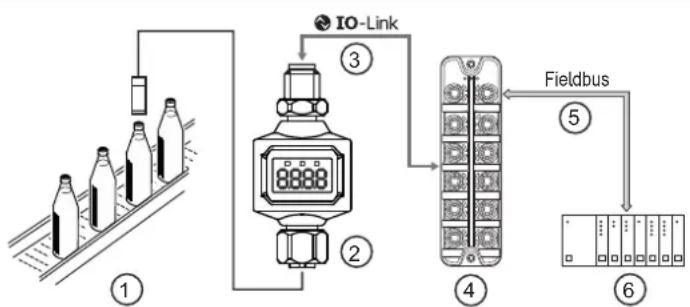

Fig. 2: Exemple d'application avec maître IO-Link

1 : Convoyeur et générateur d'impulsions de comptage 2 : Compteur
3 : Communication IO-Link entièrement bidirectionnelle 4 : Maître IO-Link - réglage à distance : lecture et modification du paramétrage
5 : Bus de terrain (par ex. Profibus, Profinet, AS-i etc.) 6 : API

5.1.3 IO Device Description (IODD)

Vous trouverez les IODD nécessaires pour la configuration de l'appareil IO-Link ainsi que des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres sous forme de table sur documentation.ifm.com

5.2 Raccordement ES standard

Les seuils de commutation (mode ES standard) peuvent également être utilisés en combinaison avec les entrées standard d'un API. OUT1 et OUT2 peuvent être raccordées sur des entrées TOR (par exemple, des modules d'entrée standard). OUT1 et OUT2 peuvent être évaluées par deux entrées TOR et réaliser une fonction fenêtre.

L'alimentation en tension (broches 1 et 3) peut être effectuée via les modules d'entrée. Les broches 1 et 3 des modules d'entrée standard sont utilisées pour l'alimentation en tension (→ Raccordement électrique).


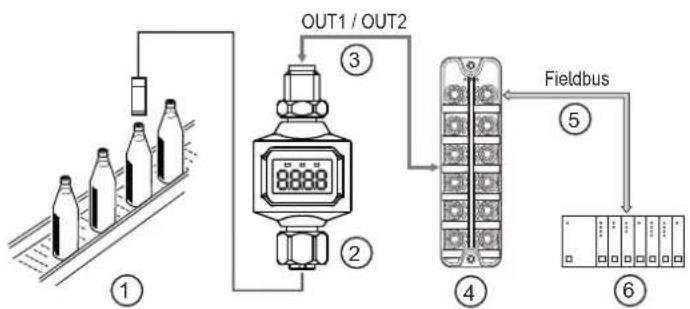

Fig. 3: Exemple d'application avec un système de bus de terrain (par exemple AS-i)

1 : Convoyeur et générateur d'impulsions de comptage 2 : Compteur
3 : Sorties TOR 4 : Module de bus de terrain TOR
5 : Bus de terrain (par ex. Profibus, Profinet, AS-i etc.) 6 : API

5.3 Diagrammes fonctionnels (comportement de comptage)

Le sens de comptage est défini par le paramètre dIn1 et, lorsque le sens de comptage est commandé par IN2, par dIn2.

5.3.1 Compteur incrémentiel (InC)

A : valeur au-dessus de la plage admissible

- Condition de dépassement de la valeur maximale réglée : valeur actuelle du compteur >= à la valeur maximale permissible du compteur

- La valeur maximale permissible du compteur dépend du mode seuil de commutation.

- Si, lors du débordement, la valeur du compteur est égale à la valeur maximale permissible du compteur, le compteur est immédiatement remis à 0.

- Si, lors du débordement, la valeur du compteur est supérieure à la valeur maximale permissible du compteur, le compteur est immédiatement remis au montant positif.

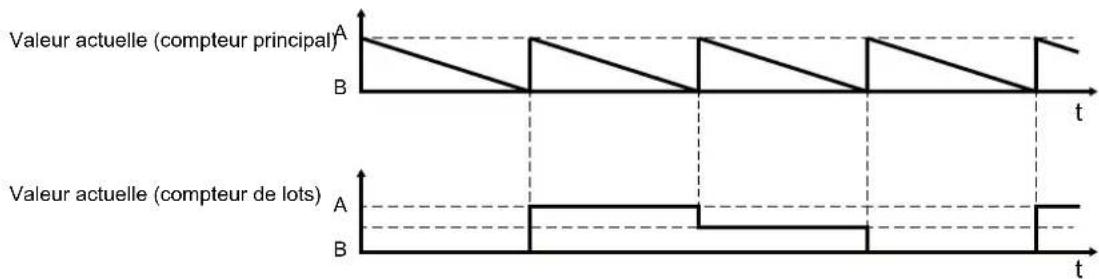

5.3.2 Compteur décrémentiel (dEC)

A : valeur maximale du compteur

B : valeur en-dessous de la plage admissible

- Condition si la valeur actuelle est en dessous de la valeur minimale : valeur actuelle du compteur < 0

- La valeur maximale permissible du compteur dépend du mode seuil de commutation.

- Si la valeur est en dessous de la plage admissible, le compteur est immédiatement remis à la valeur maximale permissible du compteur, déduction faite du montant négatif.

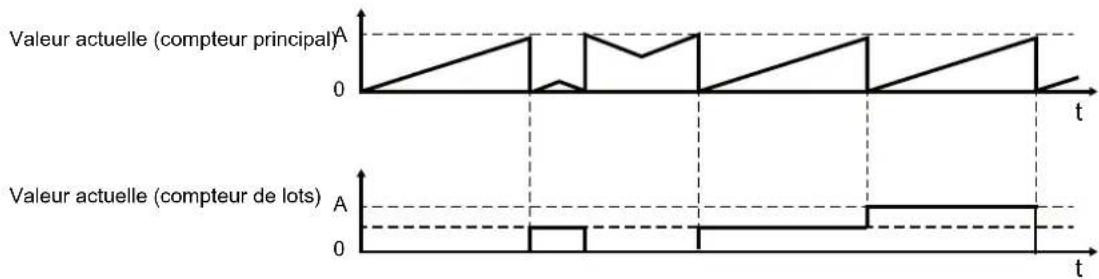

5.3.3 Sens de comptage commandé par IN2 (dLr)

A : valeur au-dessus de la plage admissible

B : valeur en-dessous de la plage admissible

- Condition de dépassement de la valeur maximale réglée : valeur actuelle du compteur >= à la valeur maximale permissible du compteur

- Condition si la valeur actuelle est en dessous de la valeur minimale : valeur actuelle du compteur < 0

- La valeur maximale permissible du compteur dépend du mode seuil de commutation.

- Si, lors du débordement, la valeur du compteur est égale à la valeur maximale permissible du compteur, le compteur est immédiatement remis à 0.

- Si, lors du débordement, la valeur du compteur est supérieure à la valeur maximale permissible du compteur, le compteur est immédiatement remis au montant positif.

- Si la valeur est en dessous de la plage admissible, le compteur est immédiatement remis à la valeur maximale permissible du compteur, déduction faite du montant négatif.

dIn1 dIn2		IN2 = bas IN2 = haut
dLr InC Compteur incrémentiel Compteur décrémentiel
dLr dEC Compteur décrémentiel Compteur incrémentiel

Tab. 1: Commande du sens de comptage

5.4 Diagrammes fonctionnels (comportement de sortie)

Les diagrammes fonctionnels sont représentés à l'aide du compteur incrémentiel. Le compteur décrémentiel et le compteur à sens de comptage flexible se comportent de manière analogue.

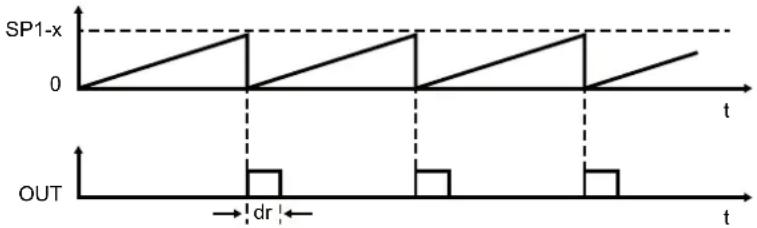

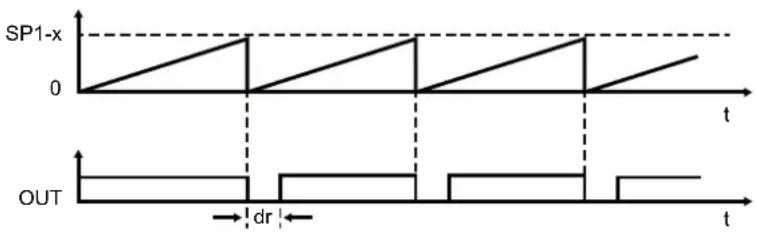

5.4.1 Mode « Single Point »

Lorsque le seuil de commutation réglée est atteint, la sortie reste activée pendant la temporisation au déclenchement, en fonction du compteur (compteur principal et/ou compteur de lots). Une fois la temporisation au déclenchement écoulé, la sortie est remise à 0 automatiquement. Pendant cette temporisation, les signaux d'entrée continuent à être évalués sans restriction.

Valeur du compteur

Fig. 4: Normalement ouvert (paramètre IO-Link LoGc : no / high active)

SP1 : seuil d'enclenchement / valeur maximale du compteur

x : valeur arrondie au nombre entier supérieur du facteur de mise à l'échelle réglé :

c.nu / c.dno — facteur de mise à l'échelle pour le compteur principal ➞ 20

dr : temporisation au déclenchement :

dr - temporisation au déclenchement ➕ 20

Si une valeur du compteur est dépassée, l'état est indiqué comme « fermé » par le signal de commutation.

Valeur du compteur

Fig. 5: Normalement fermé (paramètre IO-Link LoGc : nc / low active)

SP1 : seuil de déclenchement / valeur maximale du compteur

x : valeur arrondie au nombre entier supérieur du facteur de mise à l'échelle réglé :

c.nu / c.dno - facteur de mise à l'échelle pour le compteur principal ➞ 20

dr : temporisation au déclenchement :

dr - temporisation au déclenchement → 20

Si une valeur du compteur est dépassée, l'état est indiqué comme « ouvert » par le signal de commutation.

5.4.2 Mode fenêtre

Valeur du compteur

Fig. 6: Normalement ouvert (paramètre IO-Link LoGc : no / high active)

SP1 : fenêtre seuil de déclenchement

x : valeur arrondie au nombre entier supérieur du facteur de mise à l'échelle réglé : c.nu / c.dno - facteur de mise à l'échelle pour le compteur principal ➞ 20

SP2 : fenêtre seuil d'enclenchement

Si la valeur actuelle est inférieure à une valeur du compteur, l'état est indiqué comme « ouvert » par le signal de commutation.

Valeur du compteur

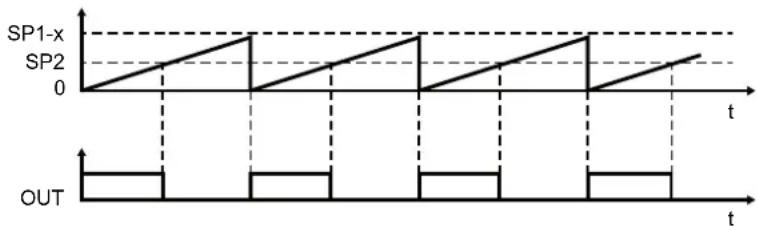

Fig. 7: Normalement fermé (paramètre IO-Link LoGc : nc / low active)

SP1 : fenêtre seuil d'enclenchement

x : valeur arrondie au nombre entier supérieur du facteur de mise à l'échelle réglé : c.nu / c.dno - facteur de mise à l'échelle pour le compteur principal ➞ 20

SP2 : fenêtre seuil de déclenchement

Si une valeur du compteur est dépassée, l'état est indiqué comme « ouvert » par le signal de commutation.

5.4.3 Mode désactivé

Normalement ouvert (paramètre IO-Link LoGc : no / high active) Le signal de commutation est toujours indiqué comme ouvert.

Normalement fermé (paramètre IO-Link LoGc : nf / low active) Le signal de commutation est toujours indiqué comme fermé.

Valeur maximale du compteur principal (SSC1) = 1 000 000 Valeur maximale du compteur de lots (SSC2) = 9 999

5.4.4 Mode de verrouillage

Après l'activation du mode de verrouillage, la sortie est activée en permanence lorsque la valeur de dépassement ou de sous-dépassement est atteinte. L'état de maintien doit être activement réinitialisé. Pendant que la sortie est activée, l'évaluation des signaux d'entrée est désactivée.

Le mode de verrouillage ne peut être activé que si

1. l'appareil est configuré comme un compteur incrémentiel (dIn=InC) ou décrémentiel (dIn=dEC) uniquement.

2. le paramètre LTC1 est réglé sur le compteur souhaité.

3. le compteur correspondant (compteur principal ou compteur de lots) est utilisé en mode « Single Point ».

Le réglage sous LTC1 est ignoré dès qu'une des conditions nommées n'est pas remplie.

L'état de maintien ne peut être terminé que par les mesures suivantes :

- PDO : Au front montant des bits PDO « Release_Latch_Counter » ou « Release_Latch_Batch_Counter ».

- IO-Link : commande de système „RELEASE_LATCH_COUNTER“ ou „RELEASE_LATCH_BATCH_COUNTER“ Paramètres réglables via IO-Link

• ES standard : signal front montant sur IN2

Valeur du compteur

Fig. 8: Normalement ouvert (paramètre IO-Link LoGc : no / high active)

SP1 : seuil d'enclenchement / valeur maximale du compteur

x : valeur arrondie au nombre entier supérieur du facteur de mise à l'échelle réglé : c.nu / c.dno - facteur de mise à l'échelle pour le compteur principal ➞ 20

Si une valeur du compteur est dépassée, l'état est indiqué comme « fermé » par le signal de commutation.

Valeur du compteur

Fig. 9: Normalement fermé (paramètre IO-Link LoGc : nc / low active)

SP1 : seuil de déclenchement / valeur maximale du compteur

x : valeur arrondie au nombre entier supérieur du facteur de mise à l'échelle réglé : c.nu / c.dno - facteur de mise à l'échelle pour le compteur principal ➞ 20

Si une valeur du compteur est dépassée, l'état est indiqué comme « ouvert » par le signal de commutation.

5.4.5 Mode ES standard

Les LED jaunes indiquent l'état de commutation de l'appareil.

Fonction de commutation NO :

sortie transistor LED jaune Description
fermée allumée valeurs du compteur ≥	SP1
ouverte éteinte valeurs du compteur <	SP1

Fonction de commutation NF :

sortie transistor LED jaune Description
fermée allumée valeurs du compteur < SP1
ouverte éteinte valeurs du compteur ≥ SP1

5.5 Mise à l'échelle des compteurs

La mise à l'échelle des compteurs est configurée via c.nu et c.dno (compteur principal) ou b.nu et b.dno (compteur de lots). *.nu décrit la valeur dont le compteur correspondant doit être augmenté en *.dno pas.

Les compteurs ne comptent que les nombres entiers. En cas de rapports non entiers de *.nu/*.dno, la valeur résiduelle non entière est mémorisée et prise en compte dans l'étape de comptage suivante.

	c.nu = 5 ; c.dno = 4		c.nu = 2 ; c.dno = 5
Pas de comptage Valeur théorique du compteur	Valeur actuelle du compteur	Valeur théorique du compteur	Valeur actuelle du compteur
0 0 0 0 0
1 1,25 1 0,4 0
2 2,5 2 0,8 0
3 3,75 3 1,2 1
4 5 5 1,6 1
5 6,25 6 2 2

Tab. 2: Exemples

Formule de calcul :

$$ z _ {n} = \frac { . n u + r _ {n - 1}}{. d n o} = \frac {c _ {n} * . d n o}{. d n o} + \frac {r _ {n}}{. d n o} $$

$$ r _ {n} = . n u + r _ {n - 1} - c _ {n} . n o $$

z_n : Valeur théorique du compteur avec des positions derrière le point décimal dans l'étape de comptage n

c_n : Nombre d'incréments (augmentation/diminution) dans l'étape de comptage n

r_n : Part non entière dans l'étape de comptage n ; est prise en compte dans l'étape de comptage suivante

Le facteur d'échelle est limité en haut par SP1.

6 Montage

INFORMATION IMPORTANTE

Sollicitation par choc plus forte ≥ IK06

▷ Risque d'endommagement de l'appareil
L'indice de protection et, en cas d'environnement humide, la sécurité électrique peuvent être affectés
En fonction des exigences de son application, l'installateur du système doit, le cas échéant, protéger l'appareil par des mesures externes.
Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.

L'indice de protection IP de l'ensemble du système dépend des indices de protection des appareils individuels, des éléments de connexion utilisés et des bouchons correspondants.

INFORMATION IMPORTANTE

Pas d'indice de protection / pas de protection des contacts sans connecteurs montés / bouchons.

▷ Possibilité d'encrassement / d'humidité inadmissible.
Séparation des circuits / sécurité peuvent être affectés.
Avant le montage / en cas de remplacement de l'appareil, respecter le degré de souillure 2.
▶ Séparation / sécurité assurée.

Raccorder les connecteurs M12 de l'appareil Ⓞ Raccordement électrique).
▶ Installer l'appareil de manière à ce que les connecteurs M12 et l'appareil soient protégés contre les contraintes mécaniques telles que les chocs et les vibrations.
▶ Si nécessaire, fixer l'appareil à l'aide des colliers.

A noter pour tous les types de fixation :

Il incombe à l'installateur du système de respecter les exigences sur la fixation de l'appareil dans l'application par rapport aux chocs, aux vibrations, aux accélérations et au poids.

7 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

▶ Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

ATTENTION

Emploi dans les environnements humides

▷ Un choc électrique est possible.

Déclassement de la tension nécessaireDonnées techniques).

Les circuits du côté entrée et le côté sortie sont isolés les uns des autres et des surfaces facilement accessibles de l'appareil par une isolation de base conforme à la norme CEI 61010-1 (circuit secondaire avec max. 32 V DC, dérivé du courant de réseau jusqu'à 300 V de catégorie de surtension II).

Le câblage externe doit être effectué de manière à garantir l'isolation nécessaire des autres circuits.

7.1 Côté entrée

Tension d'alimentation (TBTS/TBTP)

ATTENTION

Le courant d'entrée de la tension d'alimentation n'est pas limité.

▷ Pas de protection contre l'incendie.

Protéger le circuit.

Protéger l'alimentation capteurs par le même fusible.

Potentiel Connecteur M12 1 Fusible
L+ / tension d'alimentation Broche 1 ≤	2 A

Caractéristique de déclenchement nécessaire du fusible :

T_fuse ≤ 120 s à max. 6,25 A (protection incendie)

Comme alternative, alimenter l'appareil via un circuit « limited energy » selon CEI 61010-1 ou classe 2 selon UL 1310.

Réaction des sorties en cas de surcharge ou de court-circuit :

Pour l'autoprotection de la sortie en cas de sollicitations thermiques trop élevées (causées par un court-circuit ou une surcharge), l'étage de sortie commence à commuter avec une fréquence d'impulsion. Un court-circuit continu / une surcharge pendant plusieurs heures peut endommager l'étage de sortie !

7.2 Raccorder l'appareil

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Fig. 10: Raccordement électrique

1 : Connecteur M12, 4 pôles

• Broche 1 : L+ / tension d'alimentation
• Broche 2 : OUT2 / sortie TOR 2
• Broche 3 : L- / tension d'alimentation
• Broche 4 : OUT1 / sortie TOR 1 / IO-Link (C/Q)

2 : Prise M12, 5 pôles

• Broche 1 : L+
  • Broche 2 : IN2 / entrée TOR 2
• Broche 3 : L-
  • Broche 4 : IN1 / entrée TOR 1
  • Broche 5 : non utilisée

Aucune tension externe ne doit être fournie à l'appareil via la prise M12 5 pôles ②.

Raccorder des appareils supplémentaires toujours via les câbles de raccordement prévus.

Voir aussi les exemples d'applications (→ Usage prévu)

7.2.1 Monter les connecteurs

Les filetages dans l'appareil correspondent au standard M12. Afin de garantir l'indice de protection spécifié, seuls des câbles qui correspondent à ce standard doivent être utilisés. Pour les câbles coupés par l'utilisateur, le fabricant du système est responsable du type de protection.

▶ Utiliser des connecteurs avec contacts dorés.
Placer verticalement les connecteurs lors du montage afin que l'écrou moleté n'endommage pas le file-tage.
▶ Respecter le codage des connecteurs lors du montage.

Si connecteur dans l'appareil :

▶ Effectuer le vissage des prises femelles selon les indications du couple de serrage du fabricant du câble. Couple de serrage maximal autorisé : 1,8 Nm

Si les prises sont dans l'appareil :

▶ Visser le connecteur mâle à 1,3 ± 0,1 Nm.
▶ Equiper tous les câbles sortants à partir de 200 mm maximum d'une décharge de traction appropriée. Respecter le rayon de courbure minimal des câbles (→ indications du fabricant de câbles).

7.2.1.1 Longueur de câble maximale

• Sans communication IO-Link : chaque côté 30 m
• Avec la communication IO-Link : du côté du maître 20 m

8 Eléments de service et d'indication

LED Couleur Etat Description
I OUT1 jaune allumée		Sortie 1 est commutée.
Power verte allumée		Alimentation en tension OK.	Appareil en mode de fonctionnement.
			éteinte Aucune alimentation en tension.Appareil désactivé.
II OUT2 jaune allumée		Sortie 2 est commutée.

Signaux d'erreur et diagnostic : ➕ Correction de défauts

8.2 Affichage

Couleur Description
rouge / vert affichage LED à 7 segments, 4 digits, avec changement de couleur

Signaux d'erreur et diagnostic : ➕ Correction de défauts
En mode de fonctionnement la valeur actuelle du compteur est affichée.

9 Menu

9.1 Remarques générales

Indépendamment du mode de fonctionnement (mode ES standard ou appareil IO-Link) l'appareil peut être paramétré via un outil IO-Link.

Le clonage des paramètres et la mémorisation des paramètres sont possibles via un outil IO-Link.

9.2 Paramètres réglables via IO-Link

Les fonctions ou paramètres suivants sont uniquement disponibles via l'outil IO-Link.

9.2.1 dIn1 - configuration du compteur 1

Ce paramètre définit le mode de comptage des compteurs :

• InC = compteur incrémentiel : Compteur incrémentiel (InC) → 9
• dEC = compteur décrémentiel : Compteur décrémentiel (dEC) → 10

- dLr = changement du sens de comptage possible via IN2 Sens de comptage commandé par IN2 (dLr) → 10

- OFF = fonction de comptage désactivée

9.2.2 dln2 - configuration du compteur 2

Le paramètre définit le sens de comptage des compteurs si dIn1 est réglé sur dLr. Le sens de comptage peut être modifié par le signal d'entrée à IN2 pendant le fonctionnement.

Options IN2 = bas IN2 = haut
InC Compteur incrémentiel Compteur décrémentiel
dEC Compteur décrémentiel Compteur incrémentiel

dIn2 est seulement actif si dIn1 est réglé sur dLr.

9.2.3 ModE – mode de seuil de commutation

Réglage du mode de seuil de commutation.

• Mode « Single Point » 11
• Mode fenêtre → 12
• Mode désactivé → 12

9.2.4 LoGc – logique du seuil de commutation

Réglage de la logique du seuil de commutation : Diagrammes fonctionnels (comportement de sortie) 11.

• High active = le commutateur est fermé en cas d'activation.
• Low active = le commutateur est ouvert en cas d'activation.

9.2.5 SP1 – seuil de commutation 1

Valeur maximale admissible du compteur.

En mode « Single Point » SP1 est réglable dans toute sa plage de valeurs. En mode « Window Mode » le seuil inférieur est limité par SP2.

Il s'applique : SP1 > SP2.

SP1 doit être supérieur à PST.

Régler SP2 à un multiple entier du facteur de mise à l'échelle.

Sinon, la valeur maximale n'est dépassée que si la valeur actuelle est supérieure à SP2.

9.2.6 SP2 – seuil de commutation 2

Valeur de comptage pour l'activation de la sortie.

Uniquement actif en mode seuil de commutation « Window mode ».

En mode « Single Point » le réglage existant de SP2 est ignoré. Lors du changement au mode « Window Mode » SP2 est adapté automatiquement.

Il s'applique : SP2 < SP1.

SP1 limite la valeur de réglage maximale de SP2.

Régler SP1 à un multiple entier du facteur de mise à l'échelle.

Sinon, la valeur maximale n'est dépassée que si la valeur actuelle est supérieure à SP1. La différence entre la valeur réelle et SP1 est prise en compte dans l'étape de comptage suivante.

9.2.7 PST – valeur initiale du compteur

Le paramètre définit la valeur à laquelle le compteur doit être remis lorsque la commande système « RESET_COUNTER » est exécutée.

Il s'applique : PST < SP1.

9.2.8 c.nu / c.dno – facteur de mise à l'échelle pour le compteur principal

Le facteur de mise à l'échelle est composé du numérateur c.nu et du dénominateur c.dno et définit l'incrément du compteur principal.

Si le facteur de mise à l'échelle est impair, la valeur du compteur est arrondie à une valeur entière inférieure. L'écart qui en résulte entre la valeur affichée et la valeur réelle du compteur est pris en compte lors de l'étape de comptage suivante.

9.2.9 dr - temporisation au déclenchement

Temporisation quand la sortie passe en état de repos.

9.2.10 P-n - configuration de sortie

• PnP = charge raccordée à la masse
  • nPn = charge raccordée à VBB

9.2.11 PST.b – valeur initiale du compteur

Le paramètre définit la valeur à laquelle le compteur doit être remis lorsque la commande système « RESET_BATCH_COUNTER » est exécutée.

9.2.12 b.nu / b.dno – facteur de mise à l'échelle pour le compteur de lots

Analogique SSC1 uniquement pour le compteur de lots : c.nu / c.dno - facteur de mise à l'échelle pour le compteur principal → 20

9.2.13 SELd – sélection du compteur primaire

Ce paramètre définit quel compteur est affiché en permanence.

• cnt = compteur principal
• bcnt = compteur de lots

9.2.14 dAP – temporisation de commutation pour l'élimination de rebonds sur l'entrée

Retarde le passage de la sortie de l'état de repos à l'état de commutation actif.

9.2.15 coLr – couleurs de l'affichage

• rEd = compteur primaire rouge en continu (indépendant de la valeur mesurée)
• GrEn = compteur primaire vert en continu (indépendant de la valeur mesurée)

9.2.16 diS.b – afficheur mis sous tension

• OFF = l'affichage de la valeur mesurée est désactivé en mode de fonctionnement.
• On = l'affichage de la valeur mesurée est activé en mode de fonctionnement.

9.2.17 diS.U – fréquence de rafraîchissement de la valeur mesurée affichée

• d1 = rafraîchissement de la valeur mesurée toutes les 50 ms
• d2 = rafraîchissement de la valeur mesurée toutes les 200 ms
• d3 = rafraîchissement de la valeur mesurée toutes les 600 ms

d1 fournit une lisibilité optimale même avec une fréquence instable.

9.2.18 LTC1 – mode de verrouillage

Ce paramètre active le mode de verrouillage du compteur principal ou du compteur de lots. En état désactivé, la temporisation au déclenchement est automatiquement démarrée : dr — temporisation au déclenchement ➞ 20.

• OFF = mode de verrouillage désactivé
• cnt = mode de verrouillage sur la sortie du compteur principal
• bcnt = mode de verrouillage sur la sortie du compteur de lots

9.2.19 RESET\_COUNTER – remettre à zéro le compteur principal

Le compteur principal est remis à sa valeur initiale : PST – valeur initiale du compteur.

Si le compteur est verrouillé, il doit être déverrouillé séparément via « RELEASE_LATCH_COUNTER ».

9.2.20 RESET\_BATCH\_COUNTER – remise à zéro du compteur de lots

Le compteur de lots est remis à sa valeur initiale : PST.b – valeur initiale du compteur.

Si le compteur est verrouillé, il doit être déverrouillé séparément via « RELEASE_LATCH_BATCH_COUNTER ».

9.2.21 RELEASE\_LATCH\_COUNTER - déverrouiller le compteur principal

Si le compteur principal est verrouillé, l'évaluation des signaux d'entrée est reprise après l'exécution de ce paramètre.

9.2.22 RELEASE\_LATCH\_BATCH\_COUNTER - déverrouiller le compteur de lots

Si le compteur de lots est verrouillé, l'évaluation des signaux d'entrée est reprise après l'exécution de ce paramètre.

9.2.23 FLASH\_ON – activer le clignotement de l'affichage

Pour l'identification d'un appareil. L'affichage clignote et affiche dEVC.

9.2.24 FLASH\_OFF – désactiver le clignotement de l'affichage

Désactive le clignotement de l'affichage.

9.2.25 internal\_temperature – température de fonctionnement du microcontrôleur

Lecture des données du capteur de température interne du microcontrôleur

9.2.26 operation\_hours – heures de fonctionnement

Comptage des heures de fonctionnement complètes seulement Les heures de fonctionnement inférieures à une heure complète ne sont pas sauvegardées. Les états du compteur sont sauvegardés en permanence.

9.2.27 Tag spécifique à l'utilisateur

Description de l'application spécifique au client, longueur max. 32 caractères.

Valeur par défaut : « *** » / peut être définie librement par l'utilisateur

9.2.28 Tag de localisation

Localisation spécifique au client de l'appareil, longueur maximale de 32 caractères.

Valeur par défaut : « *** » / peut être définie librement par l'utilisateur

9.2.29 Tag de fonction

Fonction spécifique au client de l'appareil, longueur maximale de 32 caractères.

Valeur par défaut : « *** » / peut être définie librement par l'utilisateur

10 Fonctionnement

Après la mise sous tension, l'appareil se trouve en mode de fonctionnement (SIO). Il exécute ses fonctions de mesure et d'évaluation et fournit des signaux de sortie selon les paramètres réglés.

11 Correction de défauts

Afficheur LED Erreur Correction du défaut
OFF éteinte éteinte éteinte	Tension d'alimentation			trop basse.	Vérifier / corriger la tension d'alimentation : Raccordement électrique.
SC clignote quel-	conque	clignote	Courant de surcharge à la sortie de commutation OUTx (voir LED I/II).	Courant de surcharge à la sortie de commutation OUTx (voir LED I/II).	Contrôler si un court-circuit ou un courant de surcharge se produit sur la sortie de commutation. Eliminer le défaut.
d_OL quel-	conque	allumée quel-conque	Valeur de comptage trop élevée pour l'affichage (à partir de valeurs de comptage > 9999).	Valeur de comptage trop élevée pour l'affichage (à partir de valeurs de comptage > 9999).	Vérifier la plage de valeurs pour permettre l'affichage de la valeur.
F_OL quel-	conque	allumée quel-conque	Fréquence du signal d'entrée trop élevée	Fréquence du signal d'entrée trop élevée	Vérifier la fréquence du signal d'entrée
Segment tour-nant en cercle	quel-conque	quel-conque	quel-conque	La température dans le boîtier dépasse la valeur limite.	Vérifier la température de l'appareil
DEUC quel-	conque	allumée quel-conque	Identification de l'appareil activée (commande système : FLASH_ON)	Identification de l'appareil activée (commande système : FLASH_OFF)	Désactiver l'identification de l'appareil (commande système : FLASH_OFF)

12 Maintenance, réparation et élimination

L'appareil est sans entretien.

▶ Effectuer le nettoyage en tenant compte des données techniques (indice de protection) et de la technologie de raccordement utilisée.
Les produits de nettoyage doivent être contrôlés par le fabricant / l'exploitant du système quant à leur compatibilité avec les matériaux de l'appareil (→ Données techniques) et la technique de raccordement utilisée.
Les produits de nettoyage ne doivent pas endommager les matériaux de l'appareil.
L'appareil ne peut pas être réparé.
S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
