MODE D'EMPLOI DP2302 IFM
Notice d'utilisation
Compteur
DP2302
FR
Contenu
1 Remarques préliminaires 4
1.1 Symboles utilisés 4
1.2 Avertissements utilisés 4
1.3 Symbole de sécurité sur l'appareil.... 4
2 Consignes de sécurité.... 5
3 Usage prévu 6
3.1 Déclassement de température en fonction de l'altitude 7

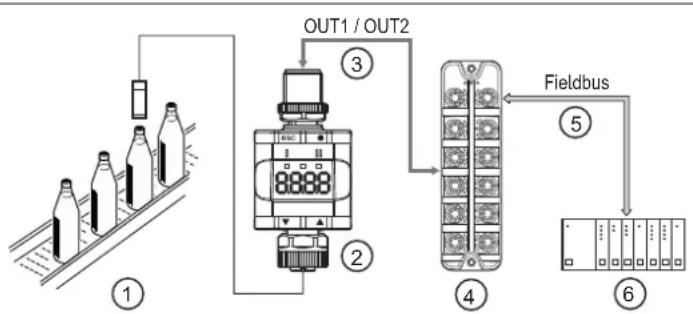

3.2 Raccordement ES standard 7
3.3 Détecteurs supportés 8
4 Fonction 9
4.1 Utilisation en tant qu'appareil IO-Link 9
4.1.1 Informations générales 9
4.1.2 Exemple d'application 9
4.1.3 IO Device Description (IODD) 9
4.2 Diagrammes fonctionnels (comportement de comptage) 10
4.2.1 Compteur incrémentiel (InC) 10
4.2.2 Compteur décrémentiel (dEC).... 10
4.2.3 Sens de comptage commandé par IN2 (dLr). 11
4.3 Diagrammes fonctionnels (comportement de sortie) 11

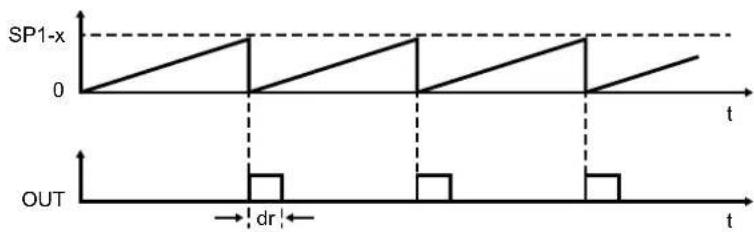

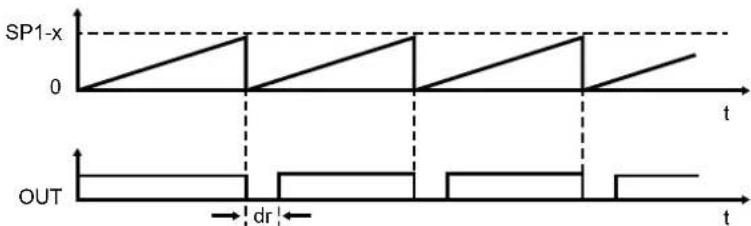

4.3.1 Mode « Single Point ».... 11

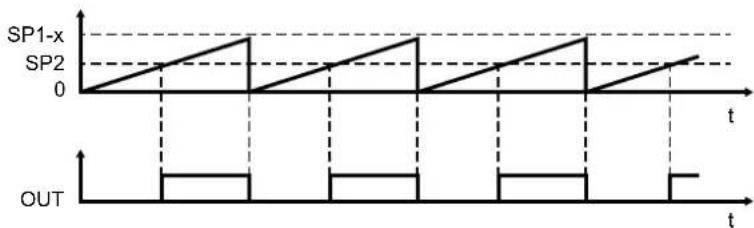

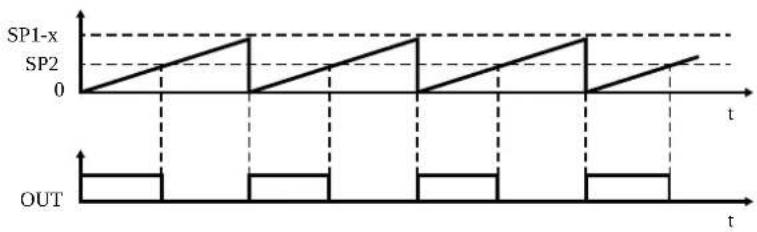

4.3.2 Mode fenêtre.... 12
4.3.3 Mode désactivé.... 13

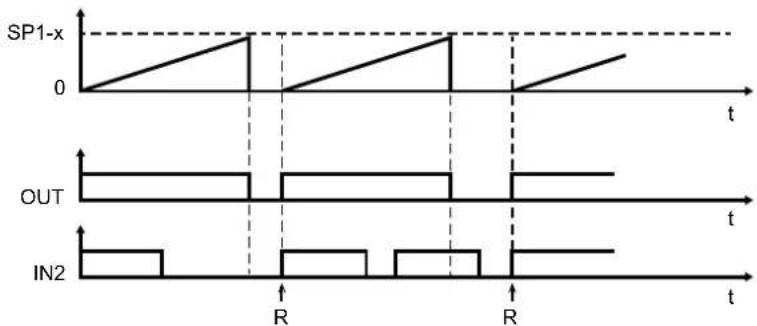

4.3.4 Mode de verrouillage.... 13
4.3.5 Mode ES standard 14
4.4 Mise à l'échelle des compteurs 14

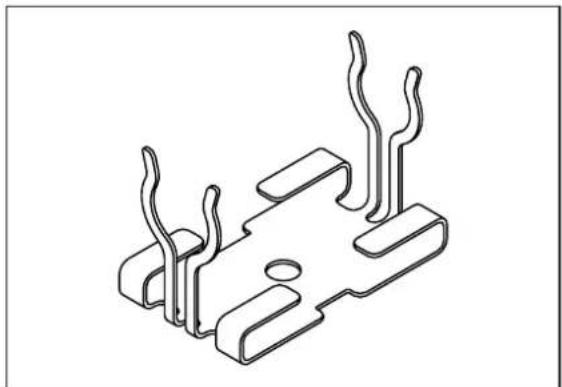

5 Montage 16
6 Raccordement électrique 17
6.1 Monter les connecteurs.... 18
6.2 Démonter les connecteurs 18
6.3 Longueur de câble 18

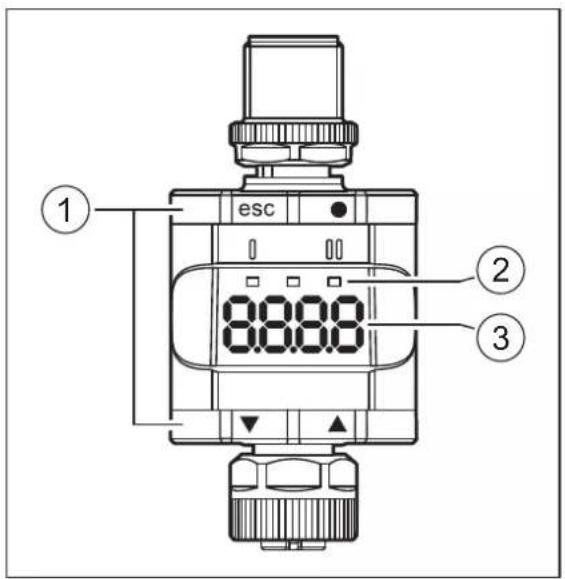

7 Eléments de service et d'indication 19
7.1 Poussoirs annulaires.... 19

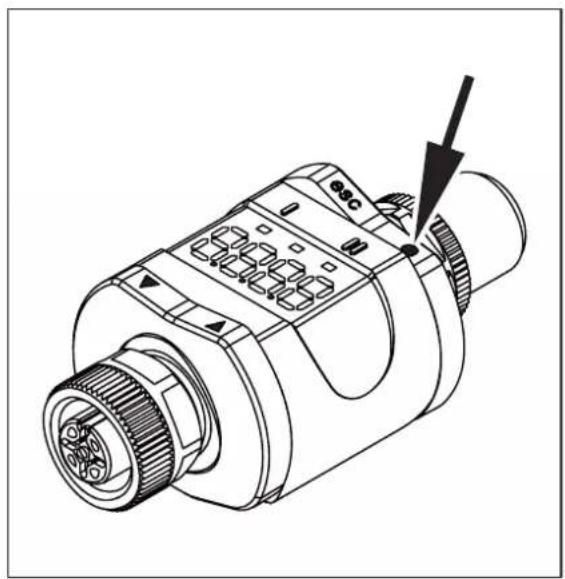

7.2 LED.... 19
7.3 Afficheur 20
8 Menu....21
8.1 Remarques générales.... 21
8.2 Structure du menu.... 22

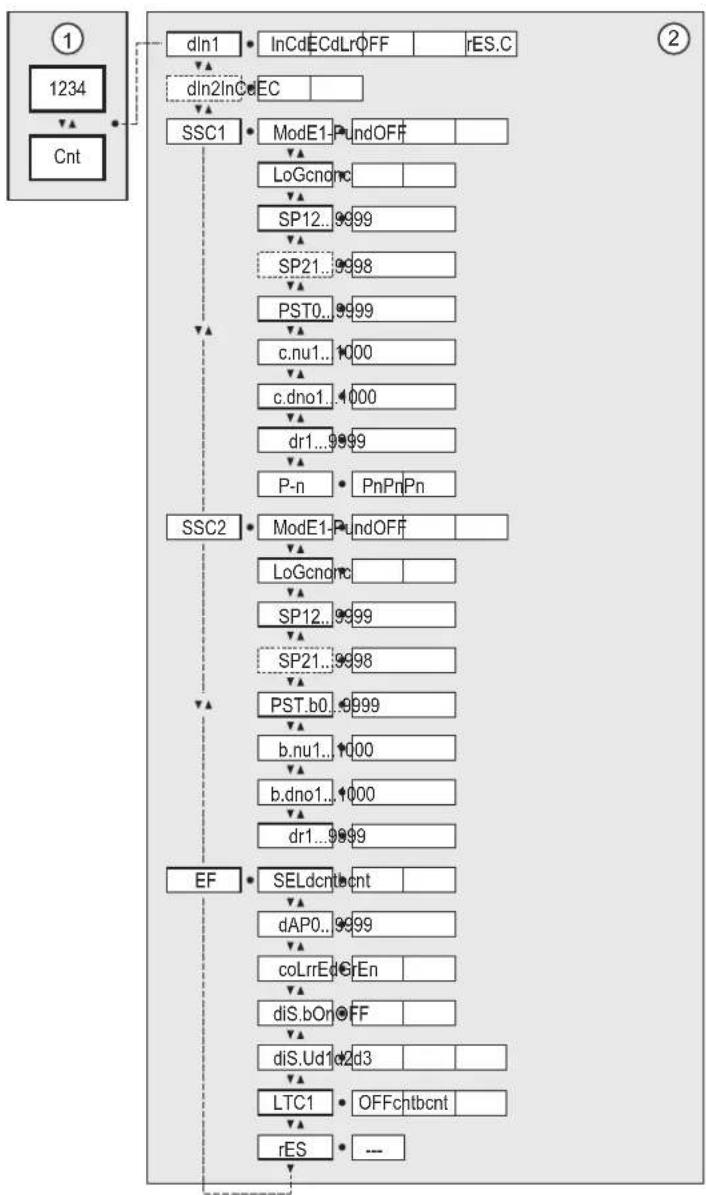

8.3 Paramètres du menu principal 22
8.3.1 dln1 — configuration du compteur 1 22
8.3.2 dln2 - configuration du compteur 2 23
8.3.3 SSC1 — compteur principal OUT1.... 23
8.3.4 SSC2 — compteur de lots OUT2 23
8.3.5 EF - fonctions étendues.... 23
8.4 Paramètres pour OUT1 (SSC1 / compteur principal / cnt).... 23
8.4.1 ModE — mode de seuil de commutation ..... 23
8.4.2 LoGc - logique du seuil de commutation 23
8.4.3 SP1 — seuil de commutation 1 23
8.4.4 SP2 — seuil de commutation 2 ..... 24
8.4.5 PST – valeur initiale du compteur 24
8.4.6 c.nu / c.dno — facteur de mise à l'échelle pour le compteur principal ..... 24
8.4.7 dr — temporisation au déclenchement.... 24
8.4.8 P-n - configuration de sortie.... 24
8.5 Paramètres pour OUT2 (SSC2 / compteur de lots / bcnt) 24
8.5.1 ModE - mode du seuil de commutation 24
8.5.2 LoGc - logique du seuil de commutation 24
8.5.3 SP1 — seuil de commutation 1 25
8.5.4 SP2 — seuil de commutation 2 25
8.5.5 PST.b — valeur initiale du compteur 25
8.5.6 b.nu / b.dno — facteur de mise à l'échelle pour le compteur de lots.... 25
8.5.7 dr — temporisation au déclenchement.... 25
8.6 Paramètres des fonctions étendues (EF) 25
8.6.1 SELd — sélection du compteur primaire 25
8.6.2 dAP — temporisation de commutation pour l'élimination de rebonds sur l'entrée.... 25
8.6.3 coLr — couleurs de l'affichage 25
8.6.4 diS.b — afficheur mis sous tension 25
8.6.5 diS.U — fréquence de rafraîchissement de la valeur mesurée affichée ..... 26
8.6.6 LTC1—mode de verrouillage 26
8.6.7 rES - restaurer les réglages usine 26
8.7 Paramètres réglables via IO-Link 26
8.7.1 RESET_COUNTER — remettre à zéro le compteur principal 26
8.7.2 RESET_BATCH_COUNTER — remise à zéro du compteur de lots.... 26
8.7.3 RELEASE_LATCH_COUNTER - déverrouiller le compteur principal ..... 26
8.7.4 RELEASE LATCH BATCH COUNTER - déverrouiller le compteur de lots ..... 27
8.7.5 FLASH_ON – activer le clignotement de l'affichage 27
8.7.6 FLASH OFF – désactiver le clignotement de l'affichage.... 27
8.7.7 internal_temperature – température de fonctionnement du microcontrôleur ..... 27
8.7.8 operation_hours – heures de fonctionnement 27
8.7.9 Tag spécifique à l'utilisateur 27
8.7.10 Tag de localisation 27
8.7.11 Tag de fonction 27
9 Paramétrage....28
9.1 Paramétrage général 28
9.1.1 Exemple [ModE] - mode seuil de commutation pour OUT2.... 28
9.2 Remarques sur la programmation.... 29
9.2.1 Verrouillage / déverrouillage 29
9.2.2 Timeout 29
9.2.3 Saisie de nombres avec [▼] ou [▲] 29
10 Fonctionnement 30
11 Correction de défauts 31
12 Maintenance, réparation et élimination 32
13 Réglages usine 33
1 Remarques préliminaires
Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.
1.1 Symboles utilisés
√ Condition préalable
Action à effectuer
Réaction, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
→ Référence
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations
Information
Remarque supplémentaire
1.2 Avertissements utilisés
ATTENTION
Avertissement de dommages corporels
▷ Danger de blessures légères, réversibles.
1.3 Symbole de sécurité sur l'appareil
Symbole de sécurité sur l'appareil :
▶ Prendre en compte la notice d'utilisation pour le fonctionnement sûr de l'appareil.
2 Consignes de sécurité
- L'appareil décrit ici est un composant à intégrer dans un système.
- L'installateur du système est responsable de la sécurité du système.
-
L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
-
Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (Ò Usage prévu).
- Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé pour la tâche concernée.
- Assurer une protection efficace des appareils et des câbles contre l'endommagement.
- Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.
- Observer les documents applicables.
3 Usage prévu
L'appareil est un système d'évaluation d'impulsions. Par exemple, il peut compter n'importe quel type d'impulsion. Il reçoit les impulsions d'un générateur d'impulsions externe et compte le nombre d'impulsions. Cette valeur est comparée aux seuils de commutation réglés ; les sorties commutent en fonction des paramètres définis. Des facteurs de mise à l'échelle permettent une utilisation flexible des incréments pour chaque impulsion.


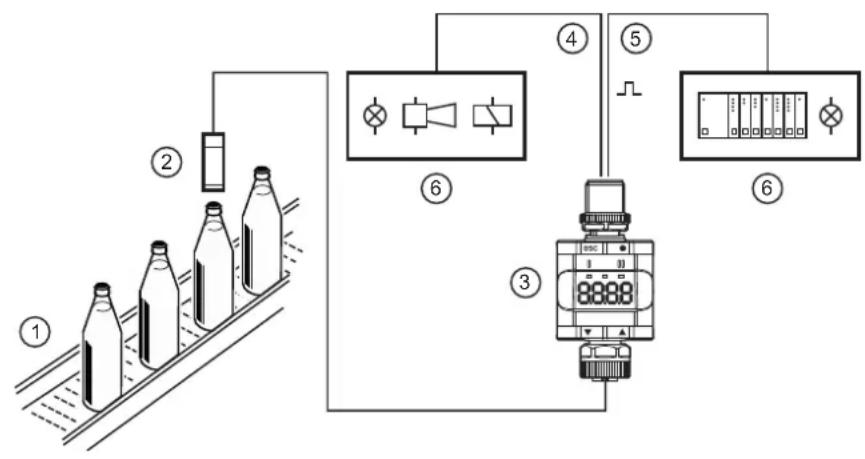

Fig. 1: Exemple : Comptage des bouteilles fermées sur un convoyeur
1 : Convoyeur 2 : Générateur d'impulsions de comptage sur un convoyeur
3 : DP2302 4 : Sortie transistor (par ex. pour la commande d'indicateurs,
de claxons, de relais ou d'appareils E/S de bus de terrain Profinet/AS-i etc.)
5 : Sortie transistor / IO-Link 6 : Signaux selon la fonction de commutation sélectionnée
L'appareil n'est pas approprié pour des environnements avec une exigence spécifique sur la stabilité mécanique (par ex. choc/vibration).
L'appareil n'est conçu que pour une utilisation en intérieur.
▶ Respecter les conditions d'utilisation (→ Données techniques sur www.ifm.com).

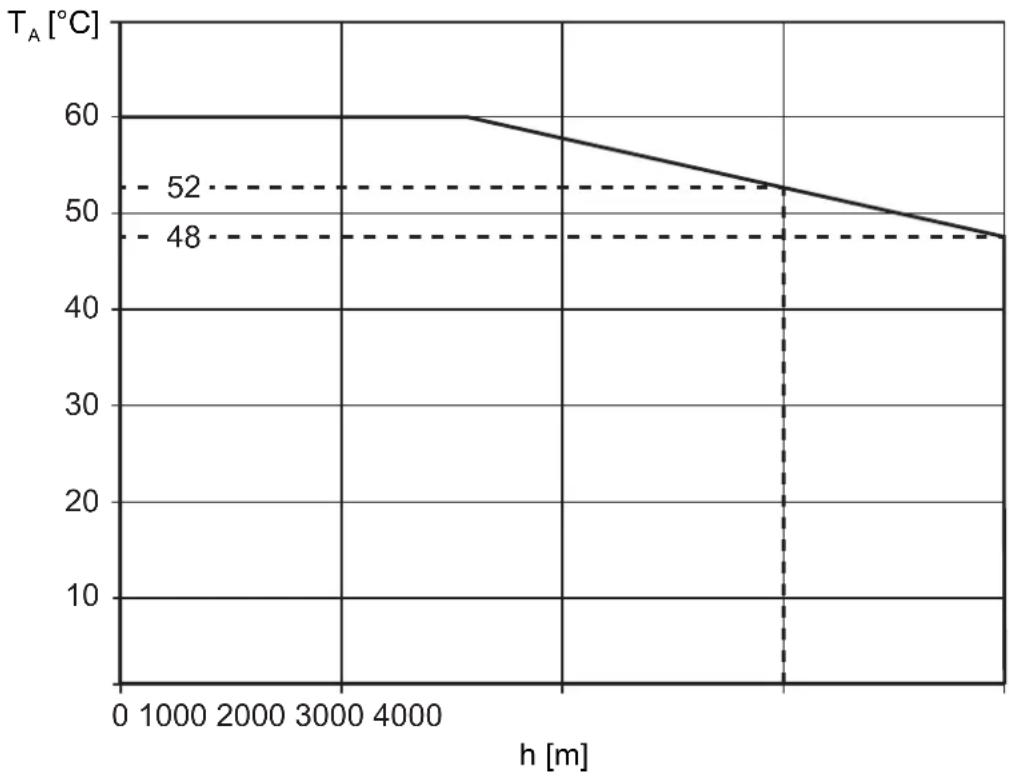

3.1 Déclassement de température en fonction de l'altitude
line
| h [m] | T_A [°C] | |-------|----------| | 0 | 60 | | 1000 | 60 | | 2000 | 60 | | 3000 | 60 | | 4000 | 58 | | 5000 | 55 | | 6000 | 52 | | 7000 | 50 | | 8000 | 48 | | 9000 | 47 | | 10000 | 47 |3.2 Raccordement ES standard
Les seuils de commutation (mode ES standard) peuvent également être utilisés en combinaison avec les entrées standard d'un API. OUT1 et OUT2 peuvent être raccordées sur des entrées TOR (par exemple, des modules d'entrée standard). OUT1 et OUT2 peuvent être évaluées par deux entrées TOR et réaliser une fonction fenêtre.

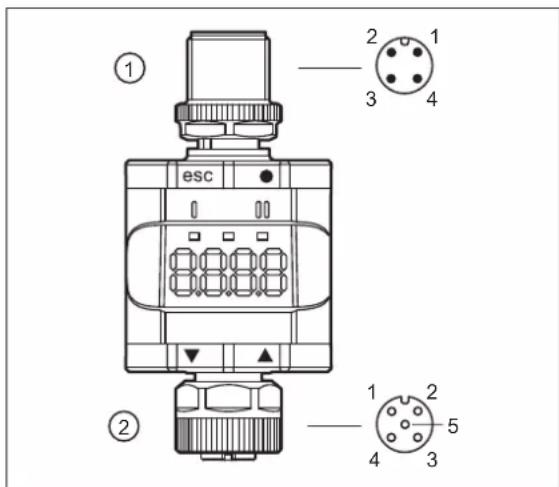

L'alimentation en tension (broches 1 et 3) peut être effectuée via les modules d'entrée. Les broches 1 et 3 des modules d'entrée standard sont utilisées pour l'alimentation en tension (→ Raccordement électrique).
Fig. 2: Exemple d'application avec un système de bus de terrain (par exemple AS-i)
1 : Convoyeur et générateur d'impulsions de comptage 2 : Compteur
3 : Sorties TOR 4 : Module de bus de terrain TOR
5 : Bus de terrain (par ex. Profibus, Profinet, AS-i etc.) 6 : API
3.3 Détecteurs supportés
Des détecteurs à 3 et 2 fils (par exemple inductifs, opto-électroniques, etc.) sont supportés. Les détecteurs doivent remplir les conditions suivantes :
- Commutation PnP
- Compatible avec une tension d'alimentation de 24 V DC.
Les rapports impulsion / intervalle du détecteur utilisé doivent être pris en compte.
4 Fonction
L'appareil supporte trois modes de comptage réglables. Le compteur peut être défini comme compteur incrémentiel ou décrémentiel ou permet un changement flexible entre le compteur incrémentiel et le compteur décrémentiel via IN2 : Diagrammes fonctionnels (comportement de comptage) (→ 10). La valeur actuelle du compteur est affichée. L'appareil génère des signaux de sortie selon le paramétrage. De plus, il fournit les données process via IO-Link.
L'appareil est conçu pour une communication duplex moitié. Ainsi, les possibilités suivantes sont disponibles :
- Indication à distance : lecture et affichage de la valeur actuelle du compteur
- Réglage à distance : lecture et modification du paramétrage actuel
- Paramétrage IO-Link : IO Device Description (IODD) ( 9)
4.1 Utilisation en tant qu'appareil IO-Link
4.1.1 Informations générales
Cet appareil dispose d'une interface de communication IO-Link. Cette interaction nécessite l'utilisation d'un maître IO-Link.
L'interface IO-Link permet l'accès direct aux données process et de diagnostic et offre la possibilité de paramétrer l'appareil pendant le fonctionnement.
Plus de détails sur IO-Link et toutes les informations concernant le matériel et le logiciel IO-Link sont disponibles sur :
www.ifm.com/fr/io-link
4.1.2 Exemple d'application


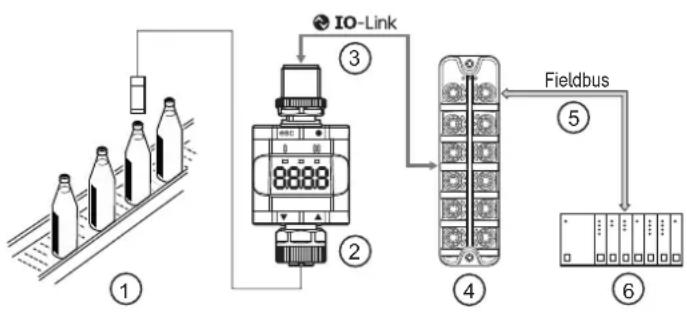

Fig. 3: Exemple d'application avec maître IO-Link
1 : Convoyeur et générateur d'impulsions de comptage 2 : Compteur
3 : Communication IO-Link entièrement bidirectionnelle 4 : Maître IO-Link - réglage à distance : lecture et modification du paramétrage
5 : Bus de terrain (par ex. Profibus, Profinet, AS-i etc.) 6 : API
4.1.3 IO Device Description (IODD)
Vous trouverez les IODD nécessaires pour la configuration de l'appareil IO-Link ainsi que des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres sur :
www.ifm.com/fr
4.2 Diagrammes fonctionnels (comportement de comptage)
Le sens de comptage est défini par le paramètre [dIn1] et, lorsque le sens de comptage est commandé par IN2, par [dIn2].

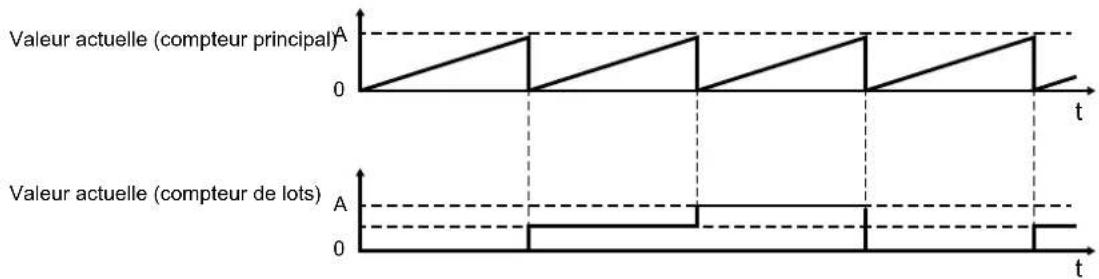

4.2.1 Compteur incrémentiel (InC)
A : valeur au-dessus de la plage admissible
- Condition de dépassement de la valeur maximale réglée : valeur actuelle du compteur >= à la valeur maximale permissible du compteur
- La valeur maximale permissible du compteur dépend du mode seuil de commutation.
- Si, lors du débordement, la valeur du compteur est égale à la valeur maximale permissible du compteur, le compteur est immédiatement remis à 0.
- Si, lors du débordement, la valeur du compteur est supérieure à la valeur maximale permissible du compteur, le compteur est immédiatement remis au montant positif.

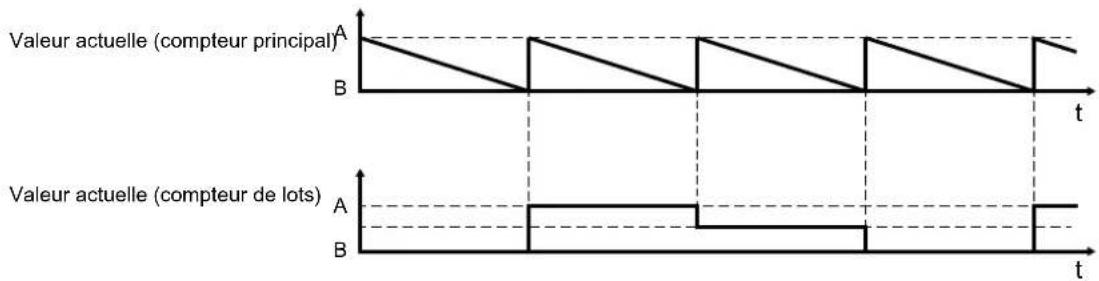

4.2.2 Compteur décrémentiel (dEC)
line
| t | Valeur actuelle (compteur principal) | Valeur actuelle (compteur de lots) | |---|---|---| | 0 | A | A | | 1 | B | B | | 2 | A | A | | 3 | B | B | | 4 | A | A | | 5 | B | B | | 6 | A | A | | 7 | B | B | | 8 | A | A | | 9 | B | B | | 10 | A | A | | 11 | B | B | | 12 | A | A | | 13 | B | B | | 14 | A | A | | 15 | B | B | | 16 | A | A | | 17 | B | B | | 18 | A | A | | 19 | B | B | | 20 | A | A | | 21 | B | B | | 22 | A | A | | 23 | B | B | | 24 | A | A | | 25 | B | B | | 26 | A | A | | 27 | B | B | | 28 | A | A | | 29 | B | B | | 30 | A | A | | 31 | B | B | | 32 | A | A | | 33 | B | B | | 34 | A | A | | 35 | B | B | | 36 | A | A | | 37 | B | B | | 38 | A | A | | 39 | B | B | | 40 | A | A | | 41 | B | B | | 42 | A | A | | 43 | B | B | | 44 | A | A | | 45 | B | B | | 46 | A | A | | 47 | B | B | | 48 | A | A | | 49 | B | B | | 50 | A | A | | 51 | B | B | | 52 | A | A | | 53 | B | B | | 54 | A | A | | 55 | B | B | | 56 | A | A | | 57 | B | B | | 58 | A | A | | 59 | B | B | | 60 | A | A | | 61 | B | B | | 62 | A | A | | 63 | B | B | | 64 | A | A | | 65 | B | B | | 66 | A | A | | 67 | B | B | | 68 | A | A | | 69 | B | B | | 70 | A | A | | 71 | B | B | | 72 | A | A | | 73 | B | B | | 74 | A | A | | 75 | B | B | | 76 | A | A | | 77 | B | B | | 78 | A | A | | 79 | B | B | | 80 | A | A | | 81 | B | B | | 82 | A | A | | 83 | B | B | | 84 | A | A | | 85 | B | B | | 86 | A | A | | 87 | B | B | | 88 | A | A | | 89 | B | B | | 90 | A | A | | 91 | B | B | | 92 | A | A | | 93 | B | B | | 94 | A | A | | 95 | B | B | | 96 | A | A | | 97 | B | B | | 98 | A | A | | 99 | B | B | | 100| A | A | | 101| B | B | | 102| A | A | | 103| B | B | | 104| A | A | | 105| B | B | | 106| A | A | | 107| B | B | | 108| A | A | | 109| B | B | | 110| A | A | | 111| B | B | | 112| A | A | | 113| B | B | | 114| A | A | | 115| B | B | | 116| A | A | | 117| B | B | | 118| A | A | | 119| B | B | | 120| A | A | | 121| B | B | | 122| A | A | | 123| B | B | | 124| A | A | | 125| B | B | | 126| A | A | | 127| B | B | | 128| A | A | | 129|B | C |A : valeur maximale du compteur
B : valeur en-dessous de la plage admissible
- Condition si la valeur actuelle est en dessous de la valeur minimale : valeur actuelle du compteur < 0
- La valeur maximale permissible du compteur dépend du mode seuil de commutation.
- Si la valeur est en dessous de la plage admissible, le compteur est immédiatement remis à la valeur maximale permissible du compteur, déduction faite du montant négatif.

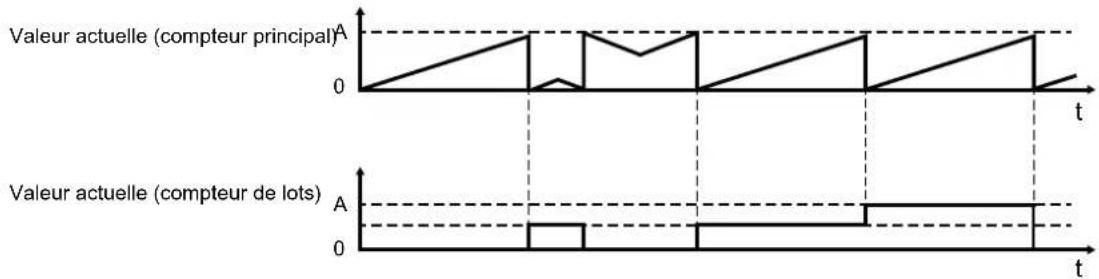

4.2.3 Sens de comptage commandé par IN2 (dLr)
A : valeur au-dessus de la plage admissible
B : valeur en-dessous de la plage admissible
- Condition de dépassement de la valeur maximale réglée : valeur actuelle du compteur >= à la valeur maximale permissible du compteur
- Condition si la valeur actuelle est en dessous de la valeur minimale : valeur actuelle du compteur < 0
- La valeur maximale permissible du compteur dépend du mode seuil de commutation.
- Si, lors du débordement, la valeur du compteur est égale à la valeur maximale permissible du compteur, le compteur est immédiatement remis à 0.
- Si, lors du débordement, la valeur du compteur est supérieure à la valeur maximale permissible du compteur, le compteur est immédiatement remis au montant positif.
- Si la valeur est en dessous de la plage admissible, le compteur est immédiatement remis à la valeur maximale permissible du compteur, déduction faite du montant négatif.
| [dln1] [dln2] IN2 = bas IN2 = Haut | ||
| [dLr] [lnC] Compteur incrémentiel Compteur décrémentiel | ||
| [dLr] [dEC] Compteur décrémentiel Compteur incrémentiel |
Tab. 1: Commande du sens de comptage
4.3 Diagrammes fonctionnels (comportement de sortie)
Les diagrammes fonctionnels sont représentés à l'aide du compteur incrémentiel. Le compteur décrémentiel et le compteur à sens de comptage flexible se comportent de manière analogue.
4.3.1 Mode « Single Point »
Lorsque le seuil de commutation réglée est atteint, la sortie reste activée pendant la temporisation au déclenchement, en fonction du compteur (compteur principal et/ou compteur de lots). Une fois la temporisation au déclenchement écoulé, la sortie est remise à 0 automatiquement. Pendant cette temporisation, les signaux d'entrée continuent à être évalués sans restriction.
Valeur du compteur
Fig. 4: Normalement ouvert (paramètre IO-Link LoGc : no / high active)
SP1 : seuil d'enclenchement / valeur maximale du compteur
x : valeur arrondie au nombre entier supérieur du facteur de mise à l'échelle réglé : c.nu / c.dno — facteur de mise à l'échelle pour le compteur principal (→ 24)
dr : temporisation au déclenchement : dr — temporisation au déclenchement (→ □ 24)
Si une valeur du compteur est dépassée, l'état est indiqué comme « fermé » par le signal de commutation.
Valeur du compteur
Fig. 5: Normalement fermé (paramètre IO-Link LoGc : nc / low active)
SP1 : seuil de déclenchement / valeur maximale du compteur
x : valeur arrondie au nombre entier supérieur du facteur de mise à l'échelle réglé : c.nu / c.dno — facteur de mise à l'échelle pour le compteur principal (→ 24) dr : temporisation au déclenchement : dr — temporisation au déclenchement (→ □ 24)
Si une valeur du compteur est dépassée, l'état est indiqué comme « ouvert » par le signal de commutation.
4.3.2 Mode fenêtre
Valeur du compteur
Fig. 6: Normalement ouvert (paramètre IO-Link LoGc : no / high active)
SP1 : fenêtre seuil de déclenchement
x : valeur arrondie au nombre entier supérieur du facteur de mise à l'échelle réglé : c.nu / c.dno — facteur de mise à l'échelle pour le compteur principal (→ 24)
SP2 : fenêtre seuil d'enclenchement
Si la valeur actuelle est inférieure à une valeur du compteur, l'état est indiqué comme « ouvert » par le signal de commutation.
Valeur du compteur
Fig. 7: Normalement fermé (paramètre IO-Link LoGc : nc / low active)
SP1 : fenêtre seuil d'enclenchement
x : valeur arrondie au nombre entier supérieur du facteur de mise à l'échelle réglé :
c.nu / c.dno — facteur de mise à l'échelle pour le compteur principal (→ / 24)
SP2 : fenêtre seuil de déclenchement
Si une valeur du compteur est dépassée, l'état est indiqué comme « ouvert » par le signal de commutation.
4.3.3 Mode désactivé
Normalement ouvert (paramètre IO-Link LoGc : no / high active) Le signal de commutation est toujours indiqué comme ouvert.
Normalement fermé (paramètre IO-Link LoGc : nf / low active) Le signal de commutation est toujours indiqué comme fermé.
Valeur maximale du compteur principal (SSC1) = 1 000 000
Valeur maximale du compteur de lots (SSC2) = 9 999

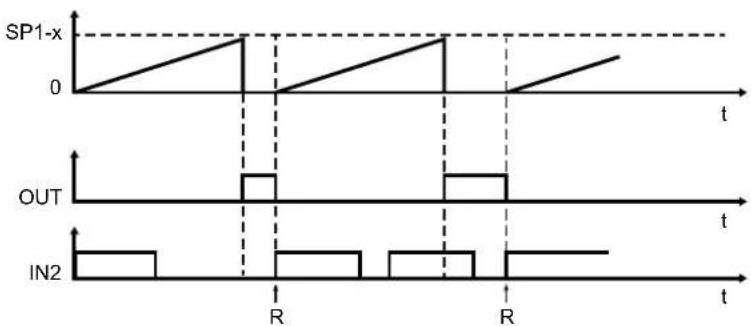

4.3.4 Mode de verrouillage
Après l'activation du mode de verrouillage, la sortie est activée en permanence lorsque la valeur de dépassement ou de sous-dépassement est atteinte. L'état de maintien doit être activement réinitialisé. Pendant que la sortie est activée, l'évaluation des signaux d'entrée est désactivée.
Le mode de verrouillage ne peut être activé que si
-
l'appareil est configuré comme un compteur incrémentiel ([dIn]=[InC]) ou décrémentiel ([dIn]=[dEC]) uniquement.
-
le paramètre [LTC1] est réglé sur le compteur souhaité.
-
le compteur correspondant (compteur principal ou compteur de lots) est utilisé en mode « Single Point ».
Le réglage sous [LTC1] est ignoré dès qu'une des conditions nommées n'est pas remplie.
L'état de maintien ne peut être terminé que par les mesures suivantes :
- PDO : Au front montant des bits PDO « Release_Latch_Counter » ou « Release_Latch_Batch_Counter ».
- IO-Link : commande de système „RELEASE_LATCH_COUNTER“ ou „RELEASE_LATCH_BATCH_COUNTER“ Paramètres réglables via IO-Link (→ / 26)
• ES standard : signal front montant sur IN2
Valeur du compteur
Fig. 8: Normalement ouvert (paramètre IO-Link LoGc : no / high active)
SP1 : seuil d'enclenchement / valeur maximale du compteur
x : valeur arrondie au nombre entier supérieur du facteur de mise à l'échelle réglé :
c.nu / c.dno — facteur de mise à l'échelle pour le compteur principal (→ 24)
Si une valeur du compteur est dépassée, l'état est indiqué comme « fermé » par le signal de commutation.
Valeur du compteur
Fig. 9: Normalement fermé (paramètre IO-Link LoGc : nc / low active)
SP1 : seuil de déclenchement / valeur maximale du compteur
x : valeur arrondie au nombre entier supérieur du facteur de mise à l'échelle réglé :
c.nu / c.dno — facteur de mise à l'échelle pour le compteur principal (→ 24)
Si une valeur du compteur est dépassée, l'état est indiqué comme « ouvert » par le signal de commutation.
4.3.5 Mode ES standard
Les LED jaunes indiquent l'état de commutation de l'appareil.
Fonction de commutation NO :
| sortie transistor LED jaune Description | ||
| fermée allumée valeurs du compteur ≥ SP1 | ||
| ouverte éteinte valeurs du compteur < SP1 |
Fonction de commutation NF :
| sortie transistor LED jaune Description | ||
| fermée allumée valeurs du compteur < SP1 | ||
| ouverte éteinte valeurs du compteur ≥ SP1 |
4.4 Mise à l'échelle des compteurs
La mise à l'échelle des compteurs est configurée via [c.nu] et [c.dno] (compteur principal) ou [b.nu] et [b.dno] (compteur de lots). *.nu décrit la valeur dont le compteur correspondant doit être augmenté en *.dno pas.
Les compteurs ne comptent que les nombres entiers. En cas de rapports non entiers de *.nu/*.dno, la valeur résiduelle non entière est mémorisée et prise en compte dans l'étape de comptage suivante.
| [c.nu] = 5 ; [c.dno] = 4 [c.nu] = 2 ; [c.dno] = 5 | ||||
| Pas de comptage Valeur | théorique du compteur | Valeur actuelle du compteur | Valeur théorique du compteur | Valeur actuelle du compteur |
| 0 0 0 0 0 | ||||
| 1 1,25 1 0,4 0 | ||||
| 2 2,5 2 0,8 0 | ||||
| 3 3,75 3 1,2 1 | ||||
| 4 5 5 1,6 1 | ||||
| 5 6,25 6 2 2 | ||||
Tab. 2: Exemples
Formule de calcul :
$$ Z _ {n} = \frac { . n u + r _ {n - 1}}{. d n o} = \frac {c _ {n} * . d n o}{ . d n o} + \frac {r _ {n}}{. d n o} $$
$$ r _ {n} = ^ {}. n u + r _ {n - 1} - c _ {n} ^ {}. n o $$
z_n : Valeur théorique du compteur avec des positions derrière le point décimal dans l'étape de comptage n
c_n : Nombre d'incréments (augmentation/diminution) dans l'étape de comptage n
r_n : Part non entière dans l'étape de comptage n ; est prise en compte dans l'étape de comptage suivante
Le facteur d'échelle est limité en haut par SP1.
5 Montage
▶ Installer l'appareil de manière à ce que les connecteurs M12 et l'appareil soient protégés contre les contraintes mécaniques telles que les chocs et les vibrations.
Si nécessaire, fixer l'appareil à l'aide d'une bride de fixation. A cet effet utiliser une vis M4 ou un collier.
Fig. 10: Bride de fixation Fig. 11: Bride de fixation avec appareil fixé
La bride de fixation n'est pas fournie avec l'appareil. Plus d'informations sur des accessoires disponibles sur www.ifm.com.
6 Raccordement électrique
L'appareil doit être raccordé par un électricien qualifié.
Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.
Alimentation en tension selon TBTS, TBTP.
Les circuits sont isolés les uns des autres et des surfaces facilement accessibles de l'appareil avec une isolation de base selon EN61010-1 (circuit secondaire avec max. 30 V DC, dérivé du courant de réseau jusqu'à 300 V de catégorie de surtension II).
ATTENTION
Le courant d'entrée n'est pas limité.
▷ Pas de protection contre l'incendie.
Protéger les circuits.
Protéger les circuits.
| Potentiel Connecteur M12 | 1 | Fusible |
| L+ / tension d'alimentation Broche 1 ≤ 2 A |
Caractéristique de déclenchement nécessaire des fusibles :
T_fuse ≤ 120 s à max. 6,25 A (protection incendie)
Comme alternative, alimenter l'appareil via un circuit « limited energy » selon CEI 61010-1 ou classe 2 selon UL 1310.
Réaction des sorties en cas de surcharge ou de court-circuit :
Pour l'autoprotection de la sortie en cas de sollicitations thermiques trop élevées (causées par un court-circuit ou une surcharge), l'étage de sortie commence à commuter avec une fréquence d'impulsion. Un court-circuit continu / une surcharge pendant plusieurs heures peut endommager l'étage de sortie !
▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :
1 : Connecteur M12, 4 pôles
(côté sortie)
• Broche 1 : L+ / tension d'alimentation
• Broche 2 : OUT2 / sortie TOR 2
• Broche 3 : L- / tension d'alimentation
• Broche 4 : OUT1 / sortie TOR 1 / IO-Link (C/Q)
2 : Prise M12, 5 pôles
(côté entrée)
- Broche 1 : L+
• Broche 2 : IN2 / entrée TOR 2
- Broche 3 : L-
• Broche 4 : IN1 / entrée TOR 1
• Broche 5 : non utilisée
Fig. 12: Raccordement électrique
Aucune tension externe ne doit être fournie à l'appareil via la prise d'entrée M12 5 pôles ②.
Raccorder des appareils supplémentaires toujours via les câbles de raccordement prévus.
Voir aussi les exemples d'applications (→ Usage prévu)
6.1 Monter les connecteurs
Afin d'atteindre l'indice de protection indiqué dans la fiche technique tenir compte de ceci :
▶ Utiliser des câbles IO-Link avec la classe IP respective.
▶ Utiliser des connecteurs M12 avec contacts dorés.
Raccorder le connecteur à l'appareil. La flèche indique la position du codage.
▶ Effectuer le vissage selon les indications du fabricant du câble.
- Couple de serrage maximum côté connecteur ① : 1,8 Nm
- Couple de serrage maximum côté prise ② : 1,3 ±0,1 Nm
6.2 Démonter les connecteurs
Presser le connecteur contre l'appareil et desserrer l'écrou simultanément.
6.3 Longueur de câble
- Sans communication IO-Link : chaque côté 30 m
- Avec la communication IO-Link : du côté du maître 20 m
Monter les câbles côté entrées et sorties à env. 200 mm des connecteurs en utilisant une fixation résistant à la traction.
7 Eléments de service et d'indication
2:LED
3 : Affichage
La figure montre en exemple le bouton Enter appuyé [●].
7.1 Poussoirs annulaires
Afin d'exécuter une commande [esc], [ [●], [▼] ou [▲], appuyer sur le coin respectif d'un poussoir annulaire.
| Bouton-poussoir Fonction | ||
| [esc] Escape R | etour au menu précedent. Quitter le paramétrage sans sauvegarder la nouvelle valeur. | |
| [●] Enter Ouvri | le mode menu. | Sélection du paramètre et confirmation d'une valeur de paramètre. |
| [▼] Down Sélection d'un paramètre. Réglage d'une valeur de paramètre en continu en appuyant sur lepoussoir en permanence, en pas à pas en appuyant sur le poussoir plusieurs fois. | ||
| [▲] Up | ||
Afin d'assurer un fonctionnement correct des poussoirs annulaires, ne pas monter ou déposer l'appareil directement sur une surface métallique.
Utiliser la bride de fixation pour le montage → Montage.
7.2 LED
| LED Couleur État Description | ||||
| I OUT1 jaune allumé Sortie 1 est commutée. | ||||
| Power | vert | allumé Alimentation en tension OK.Appareil en mode de fonctionnement. | ||
| éteint Appareil en mode de programmation. | ||||
| II | OUT2 jaune allumé Sortie 2 est commutée. | |||
Signaux d'erreur et diagnostic : Correction de défauts (→ 31)
7.3 Afficheur
| Couleur Description | |
| rouge / vert affichage LED à 7 segments, 4 digits, avec changement de couleur | |
Signaux d'erreur et diagnostic : Correction de défauts (→ 31)
En mode de fonctionnement la valeur actuelle du compteur est affichée.
Si l'on appuie sur [▼] ou [▲] pendant 1 seconde en mode de fonctionnement, la désignation du compteur standard, la valeur actuelle du compteur secondaire et la désignation du compteur secondaire s'affichent successivement. La désignation et la valeur actuelle d'un compteur sont affichés dans la même couleur.
Plus d'informations : SELd — sélection du compteur primaire (→ □ 25) et coLr — couleurs de l'affichage (→ □ 25).
8 Menu
8.1 Remarques générales
Indépendamment du mode de fonctionnement (mode ES standard ou appareil IO-Link) il y a deux possibilités de paramétrer l'appareil :
- directement sur l'appareil via le menu Paramétrage (→ 28)
- ou via un outil IO-Link
L'accès via un outil IO-Link est d'une priorité plus haute que le paramétrage via le menu.
Le clonage des paramètres et la mémorisation des paramètres sont possibles via un outil IO-Link.
Quelques paramètres ne peuvent être réglés que via l'interface IO-Link : Paramètres réglables via IO-Link (→ 26).
Si l'appareil était verrouillé via IO-Link, le déverrouillage n'est possible que via l'interface IO-Link : Verrouillage / déverrouillage (→ 29).
8.2 Structure du menu
Fig. 13: Paramètres
1 : Mode de fonctionnement : Menu (→ 21)
2 : Menu principal : Paramètres du menu principal (→ □ 22) et des fonctions étendues : Paramètres des fonctions étendues (EF) (→ □ 25) Liste de paramètres et réglages usine : Réglages usine (→ □ 33)
8.3 Paramètres du menu principal
8.3.1 dln1 — configuration du compteur 1
Ce paramètre définit le mode de comptage des compteurs :
- [InC] = compteur incrémentiel : Compteur incrémentiel (InC) (→ 10)
• [dEC] = compteur décrémentiel : Compteur décrémentiel (dEC) (→ 10)
- [dLr] = changement du sens de comptage possible via IN2 : Sens de comptage commandé par IN2 (dLr) (→ 11)
• [OFF] = fonction de comptage désactivée
- [rES.C] = remise des compteurs aux valeurs initiales : PST - valeur initiale du compteur (→ 24)
Après avoir appuyé sur [rES.C], le réglage de dln1 est automatiquement remis au dernier réglage actif.
8.3.2 dln2 — configuration du compteur 2
Le paramètre définit le sens de comptage des compteurs si [dIn1] est réglé sur [dLr]. Le sens de comptage peut être modifié par le signal d'entrée à IN2 pendant le fonctionnement.
| Options IN2 = bas IN2 = haut | ||
| [InC] Compteur incrémentiel Compteur décrémentiel | ||
| [dEC] Compteur décrémentiel Compteur incrémentiel |
[dIn2] est seulement actif si dIn1 est réglé sur [dLr].
8.3.3 SSC1 — compteur principal OUT1
Le paramètre ouvre le menu des réglages pour OUT1 du compteur (compteur principal).
8.3.4 SSC2 — compteur de lots OUT2
Le paramètre ouvre le menu des réglages pour OUT2 du compteur (compteur de lots).
8.3.5 EF — fonctions étendues
Le paramètre ouvre le menu pour des fonctions étendues.
8.4 Paramètres pour OUT1 (SSC1 / compteur principal / cnt)
8.4.1 ModE — mode de seuil de commutation
Réglage du mode de seuil de commutation :
• [1-P] = mode « Single Point ».Mode « Single Point » (→ 11)
• [et] = mode fenêtre : Mode fenêtre (→ 12)
• [OFF] = mode désactivé : Mode désactivé (→ 13)
8.4.2 LoGc — logique du seuil de commutation
Réglage de la logique du seuil de commutation : Diagrammes fonctionnels (comportement de sortie) (→ 11).
- [no] = le commutateur est fermé en cas d'activation.
- [nc] = le commutateur est ouvert en cas d'activation.
8.4.3 SP1 – seuil de commutation 1
Valeur maximale admissible du compteur.
En mode « Single Point » SP1 est réglable dans toute sa plage de valeurs. En mode « Window Mode » le seuil inférieur est limité par SP2. Il s'applique :
SP1 > SP2.
Régler SP2 à un multiple entier du facteur de mise à l'échelle. Sinon, la valeur maximale n'est dépassée que si la valeur actuelle est supérieure à SP2.
8.4.4 SP2 – seuil de commutation 2
Valeur de comptage pour l'activation de la sortie.
Uniquement actif en mode seuil de commutation « Window mode ».
En mode « Single Point » le réglage existant de SP2 est ignoré. Lors du changement au mode « Window Mode » SP2 est adapté automatiquement.
Il s'applique : SP2 < SP1.
SP1 limite la valeur de réglage maximale de SP2.
Régler SP1 à un multiple entier du facteur de mise à l'échelle. Sinon, la valeur maximale n'est dépassée que si la valeur actuelle est supérieure à SP1. La différence entre la valeur réelle et SP1 est prise en compte dans l'étape de comptage suivante.
8.4.5 PST — valeur initiale du compteur
Le paramètre définit la valeur à laquelle le compteur doit être remis lorsque [rES.C] (dIn1 — configuration du compteur 1 (→ □ 22)) ou la commande système « RESET_COUNTER » est exécutée.
8.4.6 c.nu / c.dno — facteur de mise à l'échelle pour le compteur principal
Le facteur de mise à l'échelle est composé du numérateur [c.nu] et du dénominateur [c.dno] et définit l'incrément du compteur principal.
Si le facteur de mise à l'échelle est impair, la valeur du compteur est arrondie à une valeur entière inférieure. L'écart qui en résulte entre la valeur affichée et la valeur réelle du compteur est pris en compte lors de l'étape de comptage suivante.
8.4.7 dr — temporisation au déclenchement
Temporisation quand la sortie passe en état de repos.
8.4.8 P-n — configuration de sortie
• [PnP] = charge raccordée à la masse
• [nPn] = charge raccordée à VBB
8.5 Paramètres pour OUT2 (SSC2 / compteur de lots / bcnt)
8.5.1 ModE — mode du seuil de commutation
Analogique SSC1 : ModE — mode de seuil de commutation (→ □ 23)
8.5.2 LoGc — logique du seuil de commutation
Analogique SSC1 : LoGc - logique du seuil de commutation (→ □ 23)
8.5.3 SP1 – seuil de commutation 1
Analogique SSC1 : SP1 — seuil de commutation 1 (→ ☐ 23)
8.5.4 SP2 – seuil de commutation 2
Analogique SSC1 : SP2 — seuil de commutation 2 (→ □ 24)
8.5.5 PST.b — valeur initiale du compteur
Le paramètre définit la valeur à laquelle le compteur doit être remis lorsque [rES.C] (dIn1 — configuration du compteur 1 (→ □ 22)) ou la commande système « RESET_BATCH_COUNTER » est exécutée.
8.5.6 b.nu / b.dno — facteur de mise à l'échelle pour le compteur de lots
Analogique SSC1 uniquement pour le compteur de lots : c.nu / c.dno — facteur de mise à l'échelle pour le compteur principal (→ □ 24)
8.5.7 dr — temporisation au déclenchement
Analogique SSC1 : dr — temporisation au déclenchement (→ □ 24)
8.6 Paramètres des fonctions étendues (EF)
8.6.1 SELd — sélection du compteur primaire
Ce paramètre définit quel compteur est affiché en permanence.
• [cnt] = compteur principal
• [bcnt] = compteur de lots
Pour un affichage rapide du compteur secondaire : Poussoirs annulaires (→ 19).
8.6.2 dAP — temporisation de commutation pour l'élimination de rebonds sur l'entrée
Retarde le passage de la sortie de l'état de repos à l'état de commutation actif.
8.6.3 coLr — couleurs de l'affichage
- [rEd] = compteur primaire / menu rouge en continu (indépendant de la valeur mesurée)
- [GrEn] = compteur primaire / menu vert en continu (indépendant de la valeur mesurée).
Le compteur secondaire est automatiquement affiché avec la couleur qui n'est pas utilisée pour le compteur primaire.
8.6.4 diS.b — afficheur mis sous tension
- [OFF] = l'affichage de la valeur mesurée est désactivé en mode de fonctionnement.
- [On] = l'affichage de la valeur mesurée est activé en mode de fonctionnement.
En appuyant sur n'importe quel bouton l'affichage à l'état désactivé est activé pour min. 30 s.
8.6.5 diS.U — fréquence de rafraîchissement de la valeur mesurée affichée
- [d1] = rafraîchissement de la valeur mesurée toutes les 50 ms
- [d2] = rafraîchissement de la valeur mesurée toutes les 200 ms
- [d3] = rafraîchissement de la valeur mesurée toutes les 600 ms
[d1] fournit une lisibilité optimale même avec une fréquence instable.
8.6.6 LTC1 — mode de verrouillage
Ce paramètre active le mode de verrouillage du compteur principal ou du compteur de lots. En état désactivé, la temporisation au déclenchement est automatiquement démarrée : dr — temporisation au déclenchement (→ 24).
• [OFF] = mode de verrouillage désactivé
- [cnt] = mode de verrouillage sur la sortie du compteur principal
- [bcnt] = mode de verrouillage sur la sortie du compteur de lots
8.6.7 rES — restaurer les réglages usine
Remet tous les paramètres au réglage usine : Réglages usine (→ 33).
▶ Sélectionner [rES].
▶ Appuyer sur [●].
Appuyer sur [▲] ou [▼] et maintenir appuyé jusqu'à ce que [----] soit affiché.
▶ Appuyer brièvement sur [●].
8.7 Paramètres réglables via IO-Link
Les fonctions ou paramètres suivants sont uniquement disponibles via l'outil IO-Link.
8.7.1 RESET\_COUNTER — remettre à zéro le compteur principal
Le compteur principal est remis à sa valeur initiale : PST — valeur initiale du compteur (→ 24).
Si le compteur est verrouillé, il doit être déverrouillé séparément via « RELEASE_LATCH_COUNTER ».
8.7.2 RESET\_BATCH\_COUNTER — remise à zéro du compteur de lots
Le compteur de lots est remis à sa valeur initiale : PST.b — valeur initiale du compteur (→ 25).
Si le compteur est verrouillé, il doit être déverrouillé séparément via « RELEASE_LATCH_BATCH_COUNTER ».
8.7.3 RELEASE\_LATCH\_COUNTER - déverrouiller le compteur principal
Si le compteur principal est verrouillé, l'évaluation des signaux d'entrée est reprise après l'exécution de ce paramètre.
8.7.4 RELEASE\_LATCH\_BATCH\_COUNTER - déverrouiller le compteur de lots
Si le compteur de lots est verrouillé, l'évaluation des signaux d'entrée est reprise après l'exécution de ce paramètre.
8.7.5 FLASH\_ON – activer le clignotement de l'affichage
Pour l'identification d'un appareil. L'affichage clignote et affiche [dEVC].
8.7.6 FLASH\_OFF – désactiver le clignotement de l'affichage
Désactive le clignotement de l'affichage.
8.7.7 internal\_temperature – température de fonctionnement du microcontrôleur
Lecture des données du capteur de température interne du microcontrôleur
8.7.8 operation\_hours – heures de fonctionnement
Comptage des heures de fonctionnement complètes seulement Les heures de fonctionnement inférieures à une heure complète ne sont pas sauvegardées. Les états du compteur sont sauvegardés en permanence.
8.7.9 Tag spécifique à l'utilisateur
Description de l'application spécifique au client, longueur max. 32 caractères.
Valeur par défaut : « *** » / peut être définie librement par l'utilisateur
8.7.10 Tag de localisation
Localisation spécifique au client de l'appareil, longueur maximale de 32 caractères.
Valeur par défaut : « *** » / peut être définie librement par l'utilisateur
8.7.11 Tag de fonction
Fonction spécifique au client de l'appareil, longueur maximale de 32 caractères.
Valeur par défaut : « *** » / peut être définie librement par l'utilisateur
9 Paramétrage
Pendant le paramétrage, l'appareil reste en mode de fonctionnement. Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que le paramétrage soit validé.
9.1 Paramétrage général
Chaque paramétrage s'effectue en 6 étapes :
| Etape Bouton-poussoir | ||
| 1 Passer du mode de fonctionnement au mode de paramétrage. [●] | ||
| 2 Sélectionner le paramètre désiré : [SP1], [dr], ... [▲] ou [▼] | ||
| 3 Passer au mode de programmation du paramètre. [●] | ||
| 4 Sélectionner ou modifier la valeur de paramètre. [▲] ou [▼] > 2 s | ||
| 5 Confirmer la valeur du paramètre réglée. [●] | ||
| 6 Retour au mode de fonctionnement. [esc] | ||
9.1.1 Exemple [ModE] - mode seuil de commutation pour OUT2
| Etape Afficheur | |||
| 1 Passer du mode de fonctionnement au mode de paramétrage. | |||
| ► Appuyer sur [●] pour arriver au menu.▷ Le premier paramètre est affiché. | d in l | ||
| 2 Sélectionner le paramètre désiré, ici [SSC2]. | |||
| ► Appuyer sur [▼] jusqu'à ce que [SSC2] soit affiché.► Appuyer sur [●] pour accéder le menu de fonctions étendues.▷ Le premier paramètre des fonctions étendues est affiché. | SSC2Node | ||
| 3 Passer au mode de programmation du paramètre. | |||
| ► Appuyer sur [●] pour passer en mode de programmation.▷ La valeur du paramètre réglée actuellement est visible. | l-P | ||
| 4 Sélectionner ou modifier la valeur du paramètre, ici par ex. [et]. | |||
| ► Appuyer sur [▼] ou [▲] pendant 2 s au minimum.▷ La valeur réglée actuellement clignote, ici par ex. .[1-P].▷ Après 2 s :- La valeur est modifiée en continu en appuyant sur le bouton-poussoir en permanence.- La valeur est modifiée en pas à pas en appuyant sur le bouton-poussoir plusieurs fois.Valeurs numériques (→ 9.2.3) | l-Pund | ||
| 5 Confirmer la valeur du paramètre réglée. | |||
| ► Appuyer brièvement sur [●].▷ Le paramètre est indiqué de nouveau.▷ La nouvelle valeur réglée est sauvegardée. | Node | ||
| Réglage d'autres paramètres :► Appuyer sur [▲] ou [▼] jusqu'à ce que le paramètre souhaité soit affiché. | |||
| 6 Retour au mode de fonctionnement. | |||
| Etape Afficheur | ||
| 6 | ► Appuyer sur [esc].► Appuyer plusieurs fois sur [▼] ou [▲] jusqu'à ce que la valeur mesurée actuelle soit affichée.- Ou attendre la fonction Timeout (environ 30 s).▷ L'appareil est de nouveau en mode de fonctionnement.▷ La valeur actuelle est affichée. | 1234 |
9.2 Remarques sur la programmation
9.2.1 Verrouillage / déverrouillage
L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation. Les valeurs de paramètre et les réglages peuvent être affichés mais pas modifiés.
Pour verrouiller :
S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer sur [esc] + [▲] simultanément pendant 10 s.
▷ [Loc] est affiché.
▷ L'appareil est verrouillé.
▷ [Loc] est affiché brièvement si l'on essaie de changer les valeurs des paramètres.
Pour déverrouiller :
Appuyer sur [esc] + [▲] simultanément pendant 10 s.
▷ [uLoc] est affiché.
A la livraison, l'appareil n'est pas verrouillé.
Verrouillage de la part du client
Si [C.Loc] est affiché lorsque l'on essaie de changer une valeur de paramètre, une communication IO-Link est active (verrouillage temporaire).
Verrouillage via logiciel
Si [S.Loc] est affiché, le capteur est verrouillé en permanence par le logiciel. Ce verrouillage ne peut être enlevé qu'à l'aide d'un logiciel de paramétrage.
9.2.2 Timeout
Si lors du changement d'un paramètre, aucun bouton n'est appuyé pendant 30 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée.
9.2.3 Saisie de nombres avec [▼] ou [▲]
▶ Appuyer sur [▼] ou [▲] pendant 2 s au minimum.
Après 2 s :
- La valeur est modifiée en continu en appuyant sur le bouton-poussoir en permanence.
- La valeur est modifiée en pas à pas en appuyant sur le bouton-poussoir plusieurs fois.
La valeur est baissée pas à pas avec [▼] et augmentée avec [▲].
10 Fonctionnement
Après la mise sous tension l'appareil se trouve en mode d'évaluation (SIO). Il exécute ses fonctions de mesure et d'évaluation et fournit des signaux de sortie selon les paramètres réglés : Menu (→ 21).
11 Correction de défauts
| Afficheur | LED | Défaut Correction de défauts | |||
| I Power II | |||||
| OFF éteinte éteinte | éteinte T | tension d'ali- | mentation trop basse. Vérifier / corriger la tension d'ali-mentation :Raccordement électrique(→ 17). | ||
| SC clignote quel- | conque | clignote Courant de surcharge à la sortie decommutation OUTx (voir LED I/II). | Contrôler si un court-circuit ou uncourant de surcharge se produitsur la sortie de commutation. Eli-miner le défaut. | ||
| C.Loc quel- | conque | quel-conque | quel-conque | Le paramétrage via boutons est ver-rouillé en raison d'une transmissionIO-Link active. | Attendre la finalisation du paramé-trage via IO-Link. |
| S.Loc quel- | conque | quel-conque | quel-conque | Le paramétrage via boutons est dé-sactivé par le logiciel. | Le déverrouillage est uniquementpossible via l'interface IO-Link / lo-giciel de paramétrage IO-Link. |
| Loc quel- | conque | quel-conque | quel-conque | Le paramétrage via les boutons est désactivé. | Déverrouiller les boutons-pous-soirs :Verrouillage / déverrouillage(→ 29). |
| d_OL quel- | conque | allumée quel-conque | Valeur de comptage trop élevéepour l'affichage(à partir de valeursde comptage > 9999). | Vérifier la plage de valeurs pourpermettre l'affichage de la valeur. | |
| F_OL quel- | conque | allumée quel-conque | Fréquence du signal d'entrée trop élevée | Vérifier la fréquence du signald'entrée | |
| Segment tour-nant en cercle | quel-conque | quel-conque | quel-conque | La température dans le boîtier dé-passe la valeur limite. | En appuyant sur n'importe quelbouton, l'affichage est activé pour30 s. |
| DEUC quel- | conque | allumée quel-conque | Identification de l'appareil activée(commande système : FLASH_ON) | Désactiver l'identification de l'appareil (commande système :FLASH_OFF) | |
12 Maintenance, réparation et élimination
Cet appareil ne nécessite aucun entretien.
L'appareil ne doit être réparé que par le fabricant.
S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
Nettoyage :
▶ Mettre l'appareil hors tension.
Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.
13 Réglages usine
| Paramètre Réglages usine Réglages utilisateur | |||
| dIn1 Configuration du comptage | 1 InC • InC | • dEC• dLr• OFF• rES.C | |
| dIn2 Configuration du comptage | 2 InC • InC | • dEC | |
| SSC1.ModE Mode seuil de commutationOUT1 | OFF • 1-P | • und• OFF | |
| SSC1.LoGc Logique seuil de commutationOUT1 | no • no | • nc | |
| SSC1.SP1 Seuil de commutation 1OUT1 | 120 | ||
| SSC1.SP2 Seuil de commutation 2OUT1 | 60 | ||
| PST Valeur initiale du compteur principal | 0 | ||
| c.nu Numérateur du facteur de mise à l'échelle pour le compteur principal | 1 | ||
| c.dno Dénominateur du facteur de mise à l'échelle pour le compteur principal | 1 | ||
| SSC1.dr Temporisation au déclenchement OUT1 | 100 ms | ||
| P-n Configuration de sortie | PnP • PnP | • nPn | |
| SSC2.ModE Mode seuil de commutationOUT2 | OFF • 1-P | • und• OFF | |
| SSC2.LoGc Logique seuil de commutationOUT2 | no • no | • nc | |
| SSC2.SP1 Seuil de commutation 1OUT2 | 24 | ||
| SSC2.SP2 Seuil de commutation 2OUT2 | 12 | ||
| PST.b | Valeur initiale du compteur de lots | 0 | |
| b.nu Numérateur du facteur de mise à l'échelle pour le compteur de lots | 1 | ||
| b.dno | Dénominateur du facteur de mise à l'échelle pour le compteur de lots | 1 | |
| SSC2.dr Temporisation au déclenchement OUT2 | 100 ms | ||
| SELd Sélection du compteur primaire | cnt | • cnt• bcnt | |
| dAP Temporisation de commutation pour l'élimination de rebonds sur l'entrée | 100 μs | ||
| coLr Affichage : réglage de la cou-leur du compteur primaire | rEd • rEd | • GrEn | |
| diS.b Afficheur mis sous tension | On • On | • OFF | |
| diS.U Fréquence de rafraîchissement de la valeur affichée | d1 (50 ms) • OFF | • d1 (50 ms)• d2 (200 ms)• d3 (600 ms) | |
| LTC1 Latch OFF • OFF | • cnt• bcnt | ||
| rES Réglage usine | |||
