Type de produit	Bras articulé pour écran
Marque	Manhattan
Modèle	462501
Catégorie	Support d'écran
Dimensions du bras (L x H x P)	450 x 250 x 100 mm
Poids du support	2,5 kg
Matière	Acier avec revêtement en poudre
Compatibilité VESA	75x75 mm, 100x100 mm
Capacité de charge maximale	8 kg
Pivot	Oui
Rotation	360 degrés
Inclinaison	-90° à +90°
Gestion des câbles	Oui, via clips intégrés
Type de fixation	Bride de serrage ou œillet (diamètre jusqu'à 55 mm)
Couleur	Noir
Alimentation	Aucune (manuelle)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas dépasser la charge maximale. Serrer fermement toutes les vis.
Pièces détachées et réparabilité	Clé Allen et vis de montage incluses. Pièces de rechange disponibles sur demande.
Informations générales	Garantie 2 ans. Conforme aux normes CE.

FOIRE AUX QUESTIONS - 462501 MANHATTAN

Comment installer le support d'écran Manhattan 462501 ?

Fixez la base au bureau à l'aide de la bride ou de l'œillet. Insérez le bras, puis montez l'écran sur la plaque VESA. Réglez l'angle et la tension du ressort avec la clé Allen fournie.

Quels écrans sont compatibles avec ce support ?

Le support accepte les écrans avec une norme VESA 75x75 mm ou 100x100 mm et un poids maximal de 8 kg.

Comment équilibrer le bras après avoir installé l'écran ?

Positionnez le bras horizontalement et maintenez-le fermement. Tournez la vis de réglage du ressort avec la clé Allen jusqu'à ce que le bras reste en position horizontale. S'il tombe, tournez dans le sens anti-horaire ; s'il monte, dans le sens horaire.

Le support peut-il pivoter ou s'incliner ?

Oui, le support permet une rotation à 360 degrés et une inclinaison de -90° à +90° pour un confort optimal.

Comment gérer les câbles ?

Le bras est équipé de clips de gestion des câbles. Faites passer les câbles le long du bras et fixez-les dans les clips pour un aspect ordonné.

Quels outils sont fournis ?

La clé Allen nécessaire pour le réglage de la tension et du serrage est incluse dans l'emballage.

Puis-je utiliser ce support sur un bureau en verre ?

Non, il est déconseillé d'utiliser une fixation par bride sur un bureau en verre car la pression pourrait le briser. Privilégiez un bureau solide.

Quelle est la garantie du Manhattan 462501 ?

Le support est couvert par une garantie constructeur de 2 ans à compter de la date d'achat.

Comment nettoyer le support d'écran ?

Utilisez un chiffon doux et sec pour dépoussiérer. Évitez les nettoyants chimiques qui pourraient endommager le revêtement.

Que faire si le bras ne tient pas en position horizontale ?

Vérifiez que la vis de réglage du ressort est correctement ajustée. Si le problème persiste, assurez-vous que la charge ne dépasse pas 8 kg et que les vis de montage sont bien serrées.

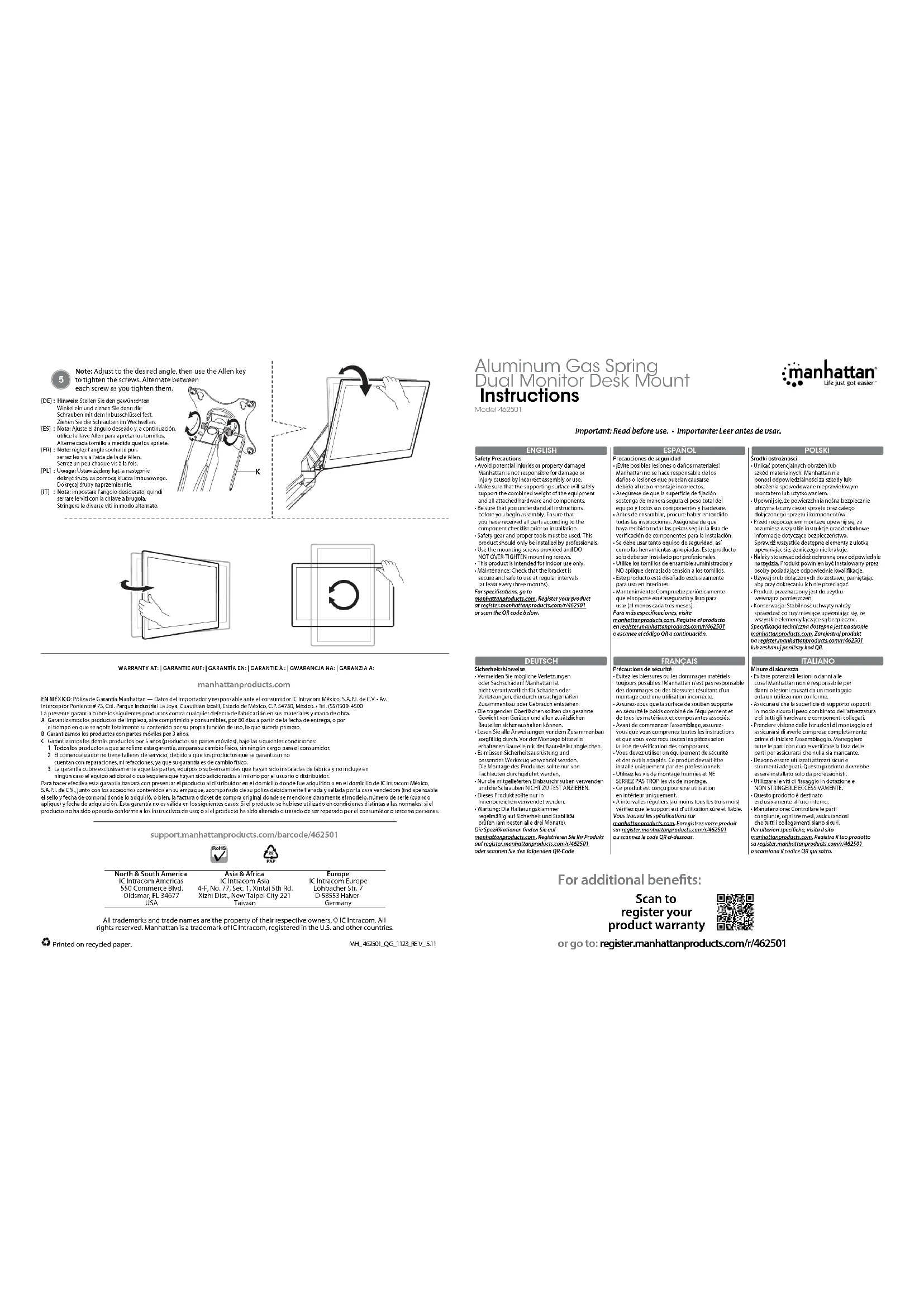

MODE D'EMPLOI 462501 MANHATTAN

[FR] : Note: réglez l'angle souhaité puis

serrez les vis à l'aide de la clé Allen

Serrez les vis à faide de la cie Aich Serrez un peu chaque vis à la fois

[FR] : Pour correctement équilibrer le bras

avec les moniteurs installés, réglez la tension

du ressort à l'aide de la clé Allen fournie 1. Positionnez le bras horizontalement

positionnez le bras horizontalement comme indiqué, et maintenez-le

comme indique, et maintenez-le fermement dans cette position.

1. Tournez la vis de réglage jusqu'à ce

4

qu'il reste en position horizontale :

• si le bras tombe, tournez la vis

dans le sens anti-horaire

• si le bras monte, tournez la

vis dans le sens horaire.
