| Type de produit | Support d'écran mural ou de bureau |
| Marque | Manhattan |
| Modèle | 420808 |
| Compatibilité VESA | 75x75 mm et 100x100 mm |
| Capacité de charge maximale | 8 kg |
| Matériau | Acier et plastique |
| Type de fixation | Bride de serrage (clamp) ou œillet (grommet) |
| Dimensions du plateau de montage | 100 x 100 mm |
| Nombre de bras | 1 |
| Rotation | 360° (bras) |
| Inclinaison | +15° / -15° |
| Pivotement | 90° vers la gauche ou la droite |
| Contenu de la boîte | Support (A), outil de montage (B), entretoises (C), vis (D, E, F), coussinet (G), caches (H, I, J), écrous (K, L) |
| Outils fournis | Outil spécial (B) |
| Entretien et nettoyage | Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs. |
| Sécurité | Ne pas dépasser la charge maximale. Vérifier régulièrement la fixation. Utiliser uniquement l'outil fourni (B). |
| Pièces détachées et réparabilité | Les pièces ne sont pas disponibles séparément. En cas de problème, contacter le service client. |
| Informations générales | Support d'écran conçu pour les moniteurs jusqu'à 32 pouces. Installation facile en 5 étapes. |
FOIRE AUX QUESTIONS - 420808 MANHATTAN
Mon écran est-il compatible avec le support Manhattan 420808 ?
Le support est compatible avec les écrans dotés d'une fixation VESA 75x75 mm ou 100x100 mm. Vérifiez les trous au dos de votre écran.
Quel est le poids maximal supporté ?
La capacité de charge maximale est de 8 kg. Ne dépassez pas ce poids pour garantir la sécurité.
Comment installer le support sur un bureau ?
Fixez la bride (clamp) ou l'œillet (grommet) au bureau selon votre configuration. Utilisez l'outil fourni (B) pour serrer. Suivez les étapes 1 à 5 du manuel.
Que faire si la vis fournie ne correspond pas à mon écran ?
Le kit contient plusieurs jeux de vis (D, E, F). Choisissez celles qui s'adaptent à votre écran. Utilisez les entretoises (C) si nécessaire.
Le support peut-il pivoter en mode portrait ?
Oui, le support permet une rotation de 90° pour passer en mode portrait. Veillez à bien desserrer l'articulation avant de pivoter.
Comment nettoyer le support ?
Essuyez-le avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs pour éviter d'endommager la finition.
Puis-je utiliser ce support pour un téléviseur ?
Ce support est conçu pour les moniteurs d'ordinateur, généralement plus légers que les téléviseurs. Pour un téléviseur, vérifiez le poids et la taille.
Les câbles sont-ils dissimulables ?
Le support ne dispose pas de gestion de câbles intégrée. Vous pouvez utiliser des attaches ou des goulottes séparées pour organiser les câbles.
Que faire si l'écran penche après installation ?
Resserrez les vis de l'articulation à l'aide de l'outil fourni (B). Si le problème persiste, vérifiez que la bride est bien serrée au bureau.
Comment obtenir des pièces de rechange ?
Les pièces détachées ne sont pas vendues séparément. Contactez le service client Manhattan pour obtenir de l'aide ou un remplacement sous garantie.
Questions des utilisateurs sur 420808 MANHATTAN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Support d'écran au format PDF gratuitement ! Retrouvez votre notice 420808 - MANHATTAN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 420808 de la marque MANHATTAN.

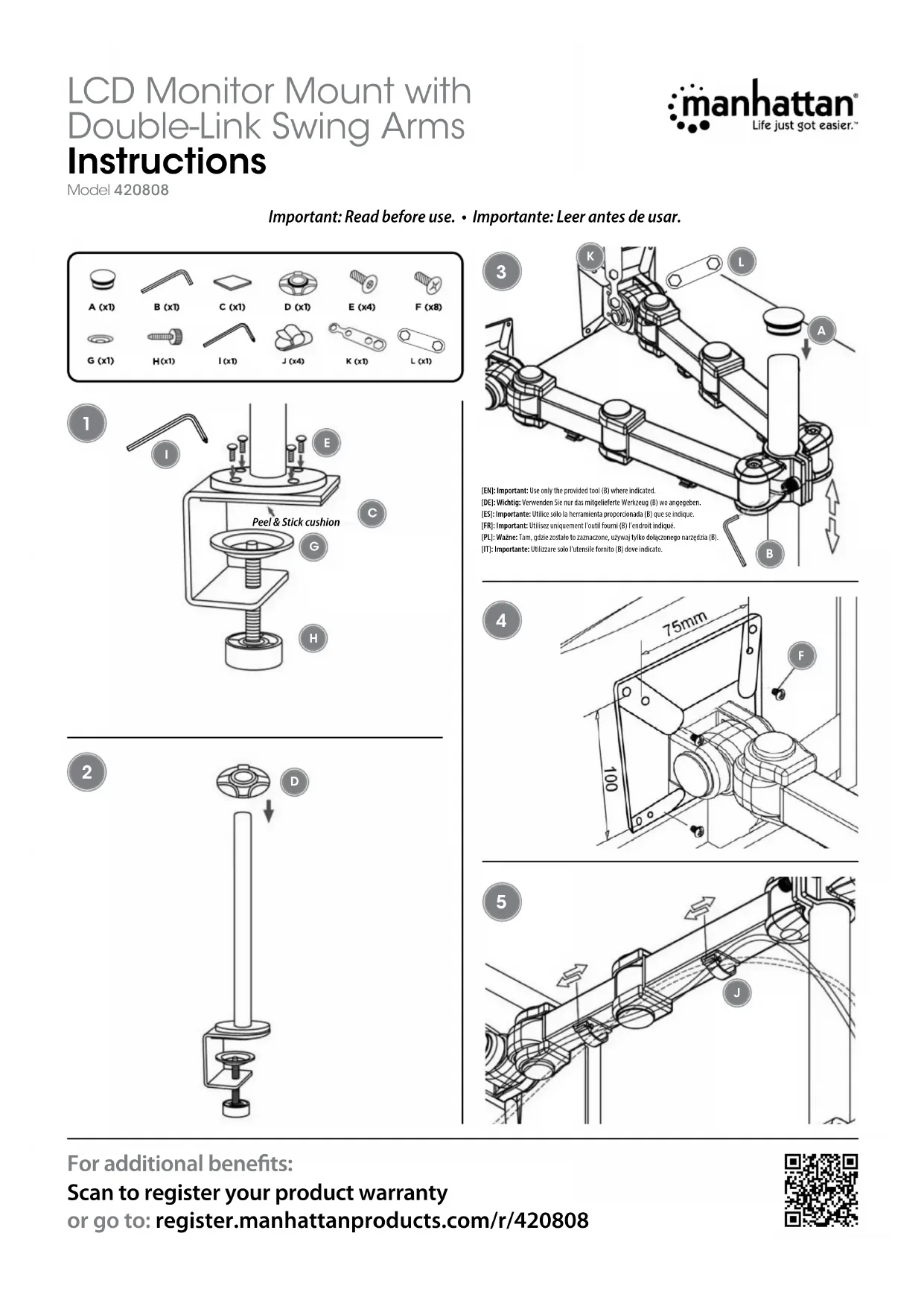

MODE D'EMPLOI 420808 MANHATTAN
Important: Read before use. • Importante: Leer antes de usar.


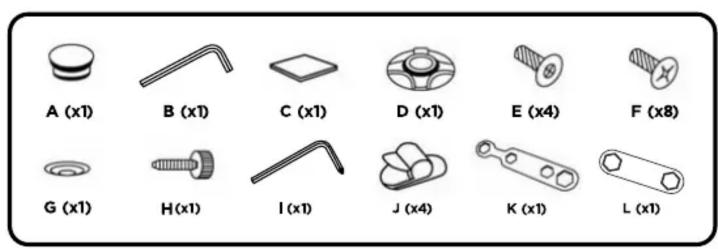

A (x1) B (x1) C (x1) D (x1) E (x4) F (x8) G (x1) H (x1) I (x1) J (x4) K (x1) L (x1)


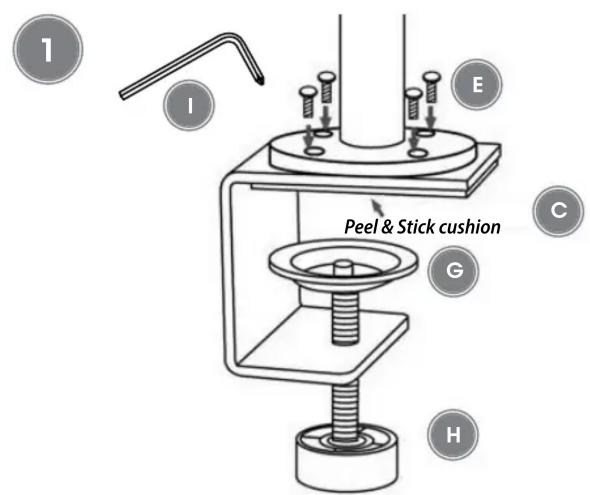

1 I E Peel & Stick cushion C G H


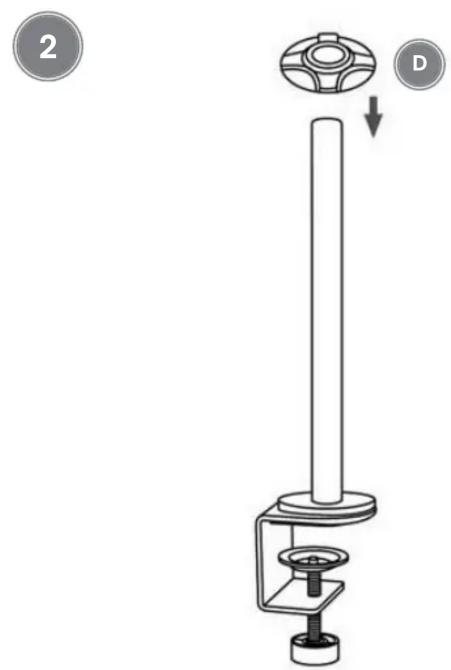

2 D


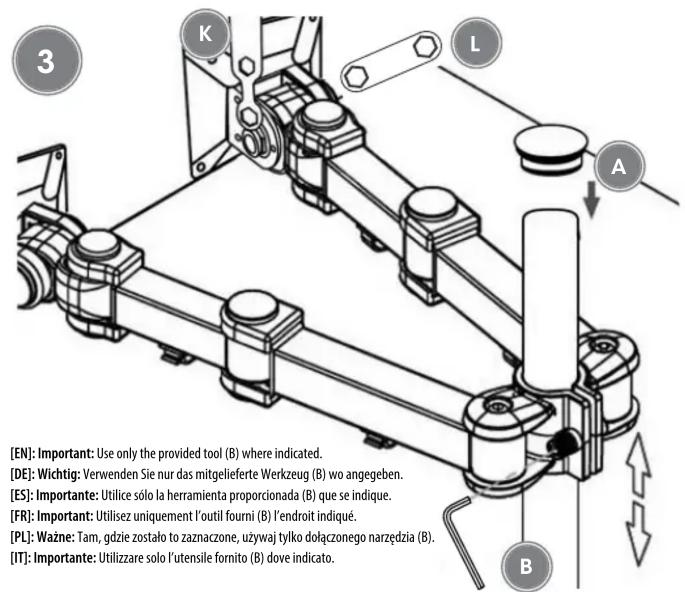

[EN]: Important: Use only the provided tool (B) where indicated. [DE]: Wichtig: Verwenden Sie nur das mitgelieferte Werkzeug (B) wo angegeben. [ES]: Importante: Utilice sólo la herramienta proporcionada (B) que se indique. [FR]: Important: Utilisez uniquement l'outil fourni (B) l'endroit indiqué. [PL]: Waźne: Tam, gdzie zostało to zaznaczone, używaj tylko dołączonego narzędzia (B). [IT]: Importante: Utilizzare solo l'utensile fornito (B) dove indicato.


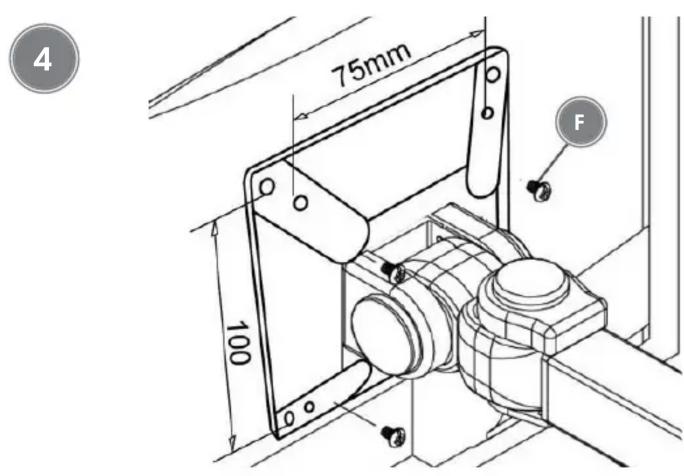

4 75mm 100 F
