4124 A - Générateur PeakTech - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 4124 A PeakTech au format PDF.
📄
Document temporairement indisponible
La notice est en cours de transfert vers notre nouveau serveur. Elle sera de nouveau accessible d'ici quelques heures. Merci de votre patience.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.

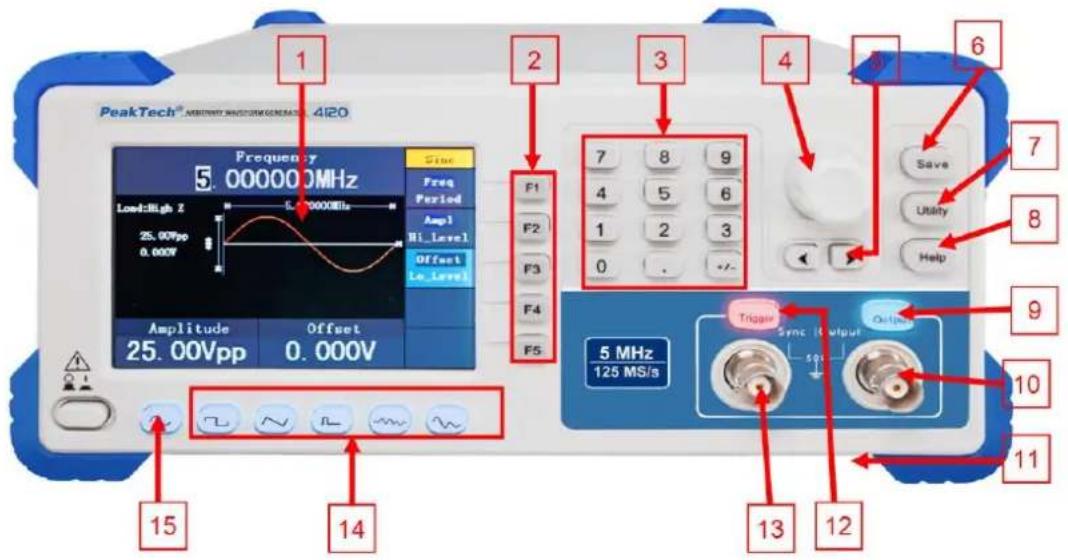

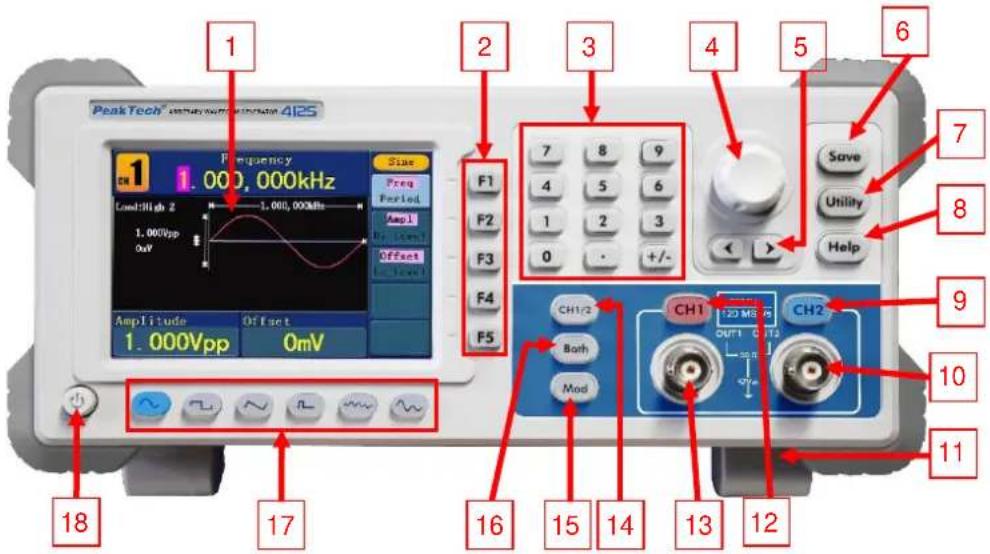

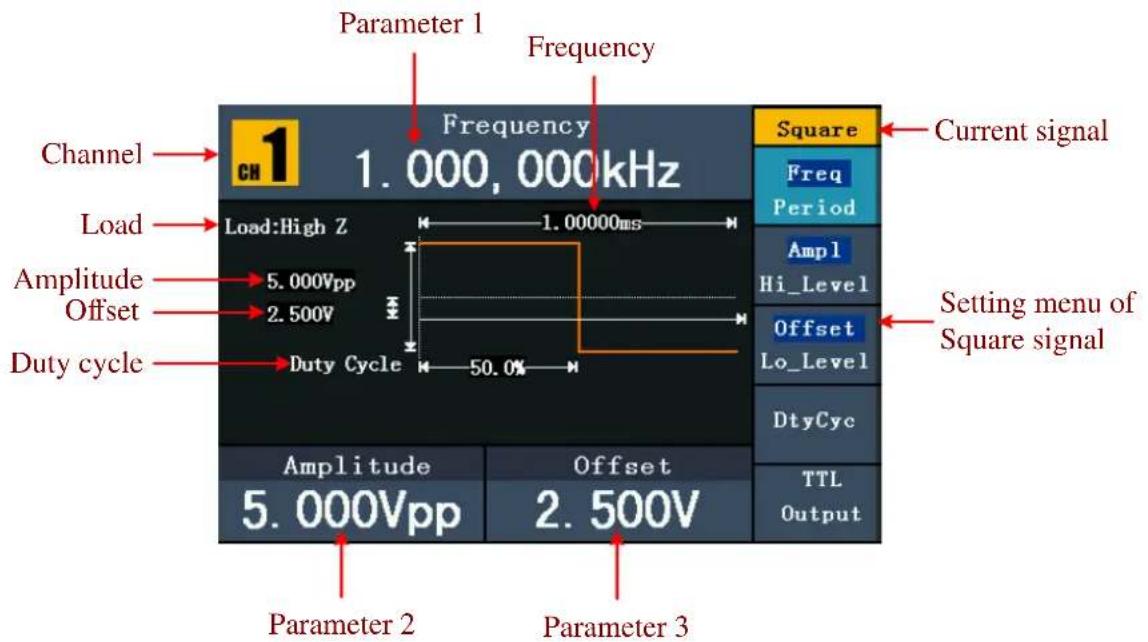

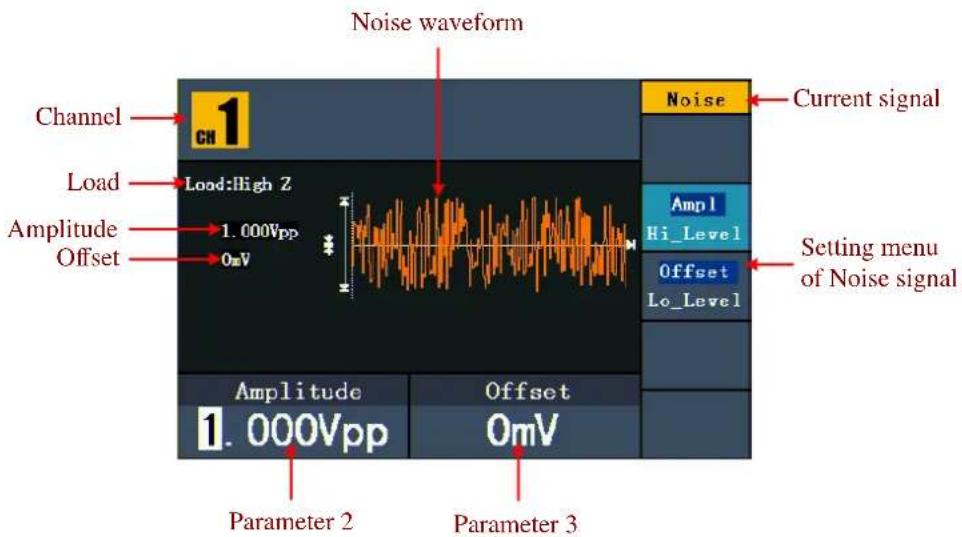

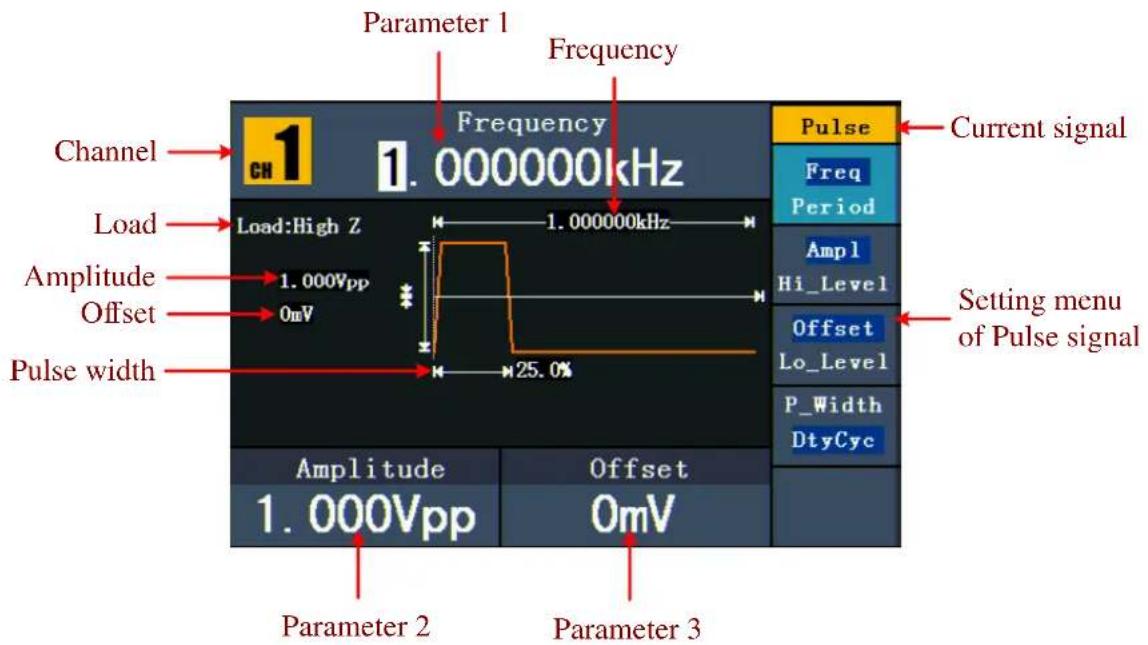

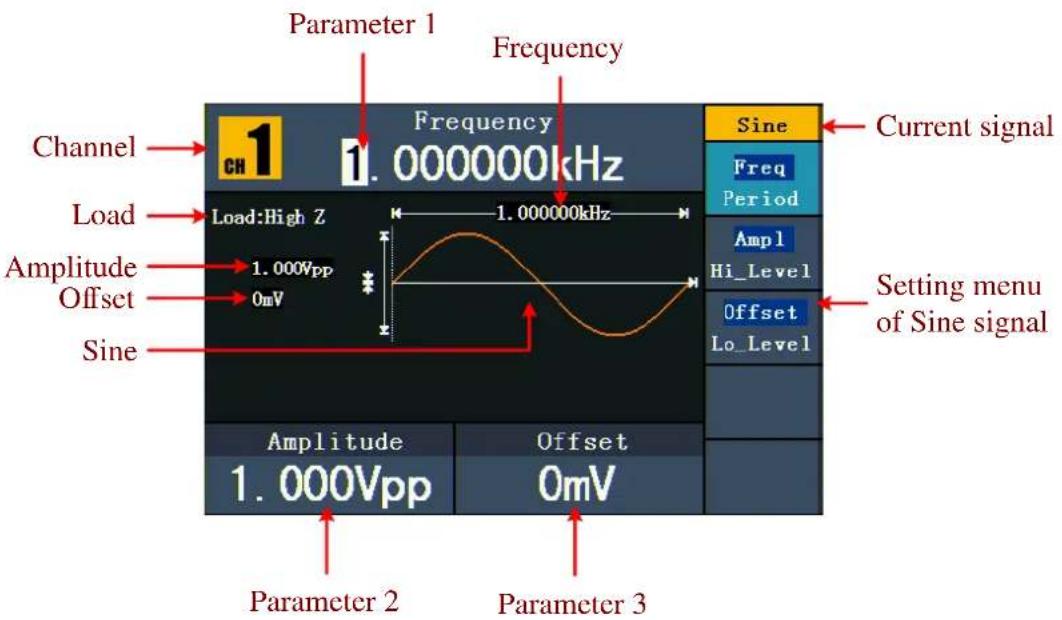

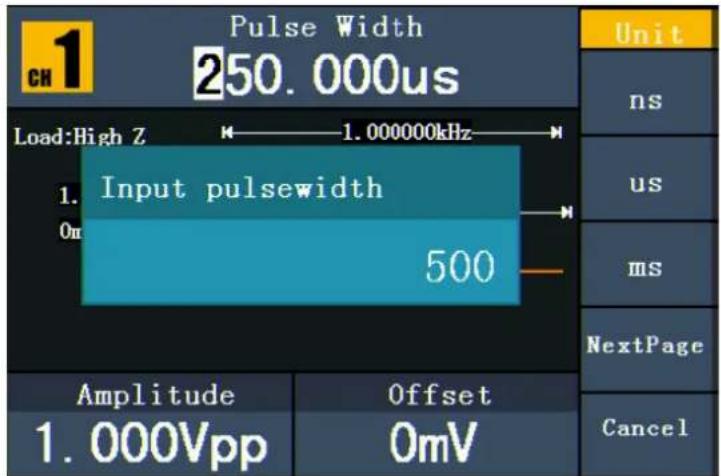

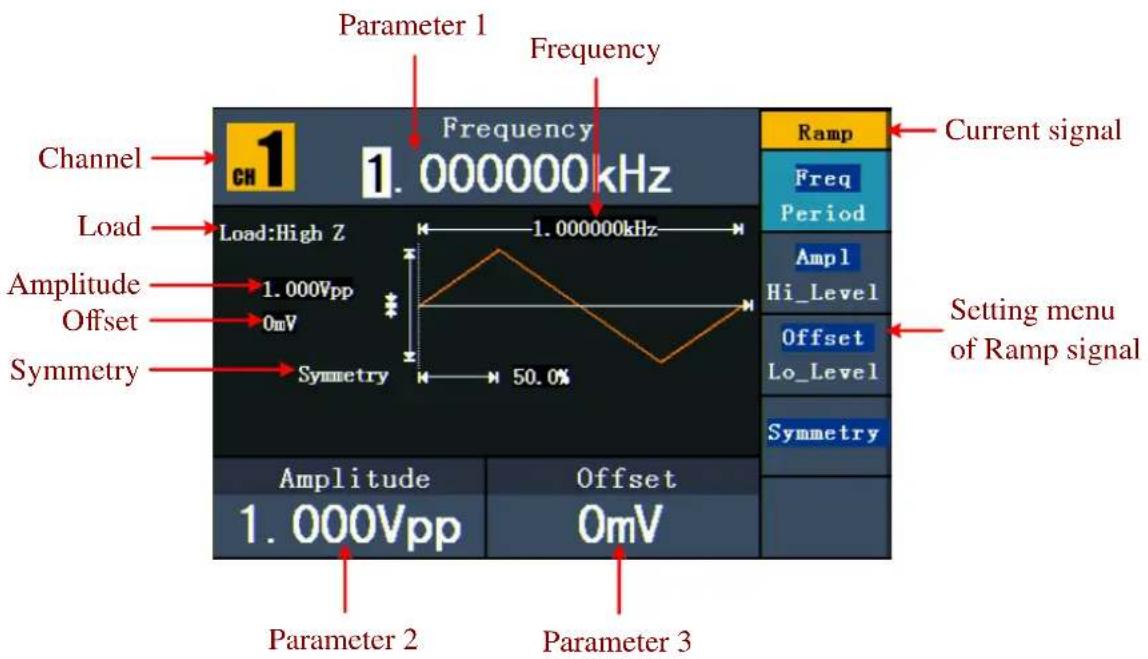

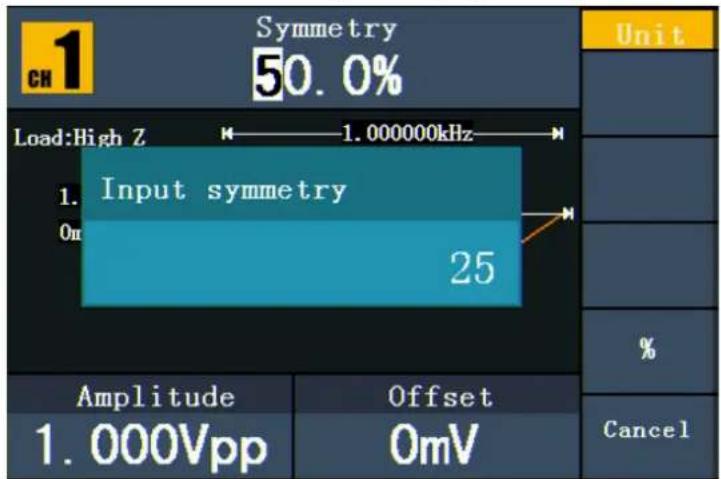

| Type de produit | Générateur de fonctions et de formes d'ondes arbitraires DDS |
| Marque et modèle | PeakTech 4124 A |
| Nombre de canaux | 2 (CH1 et CH2) |
| Formes d'onde standards | Sinus, carré, rampe, impulsion, bruit blanc |

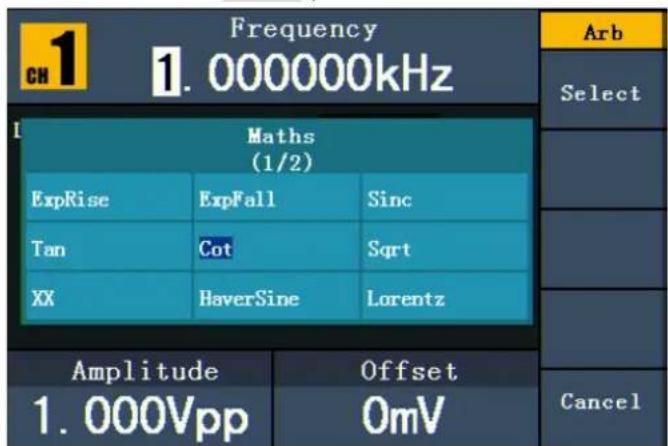

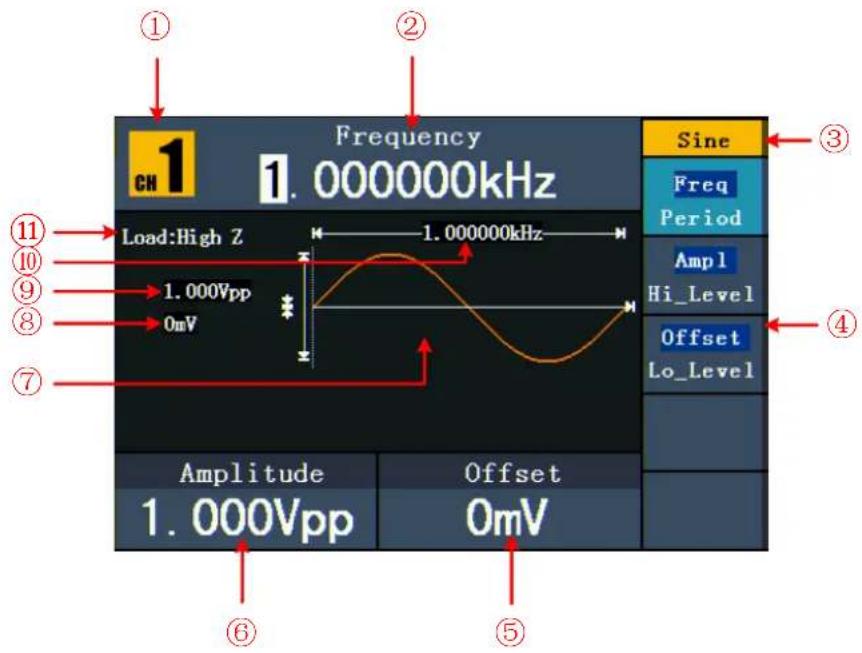

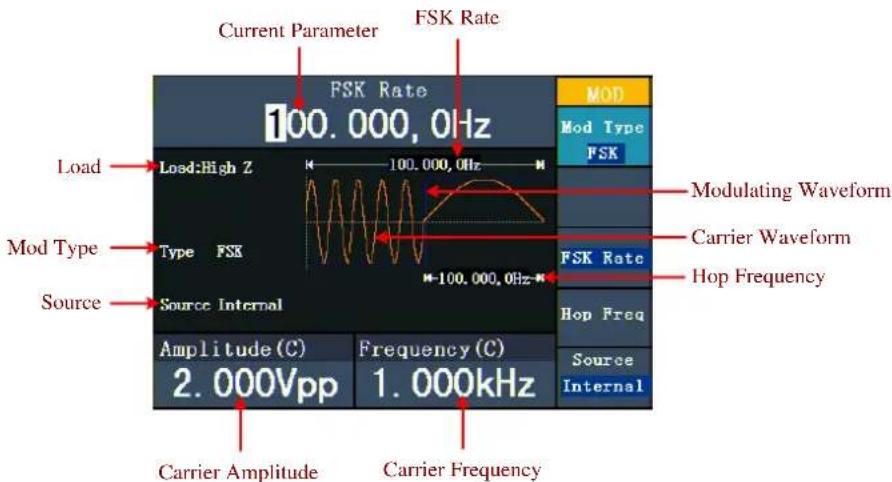

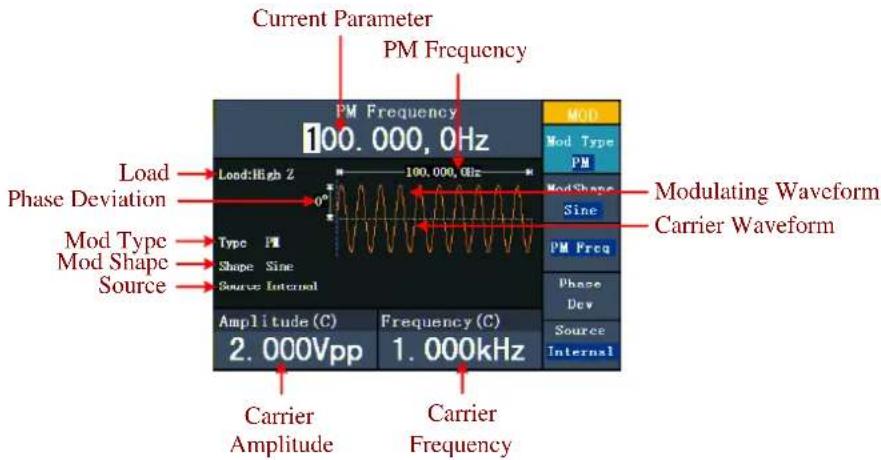

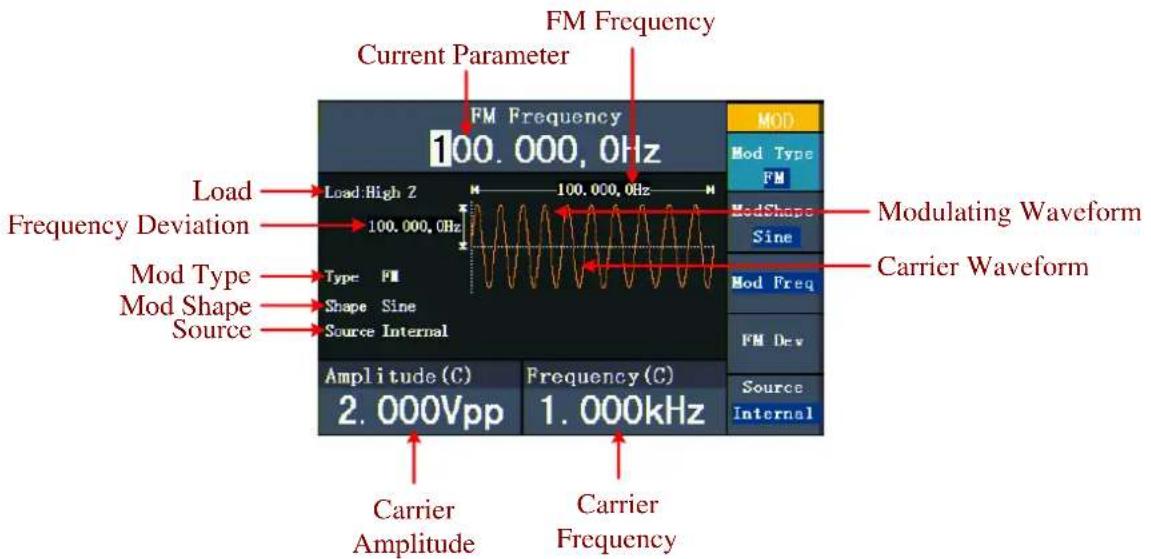

| Formes d'onde arbitraires intégrées | 45 formes (montée exponentielle, sin(x)/x, escalier, etc.) |
| Fréquence maximale (sinus) | 10 MHz |
| Résolution en fréquence | 1 μHz |
| Taux d'échantillonnage maximal | 125 MSa/s |
| Résolution verticale | 14 bits |
| Longueur de mémoire arbitraire | 8 000 points |
| Amplitude de sortie (High Z) | 1 mVpp à 20 Vpp (1 μHz à 10 MHz) |
| Impédance de sortie | 50 Ω (typique) |
| Écran | LCD TFT 3,9 pouces, 480×320 pixels, 65 536 couleurs |
| Amplificateur de puissance intégré | 10 W, gain ×10, bande passante DC-100 kHz |
| Modulations disponibles | AM, FM, PM, FSK, PWM (PWM uniquement sur PeakTech 4165) |

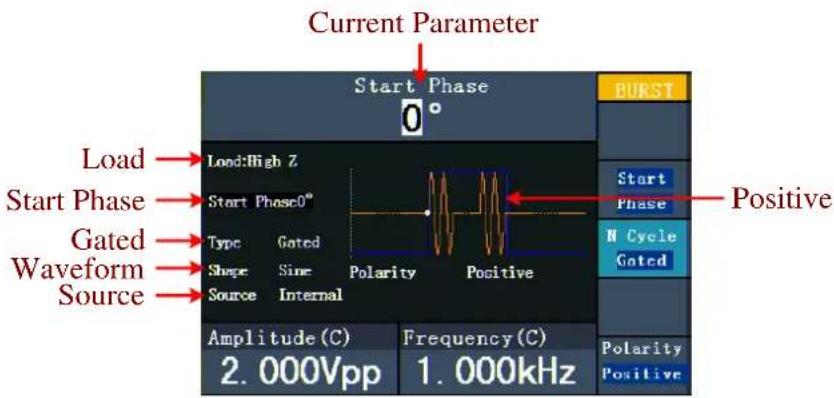

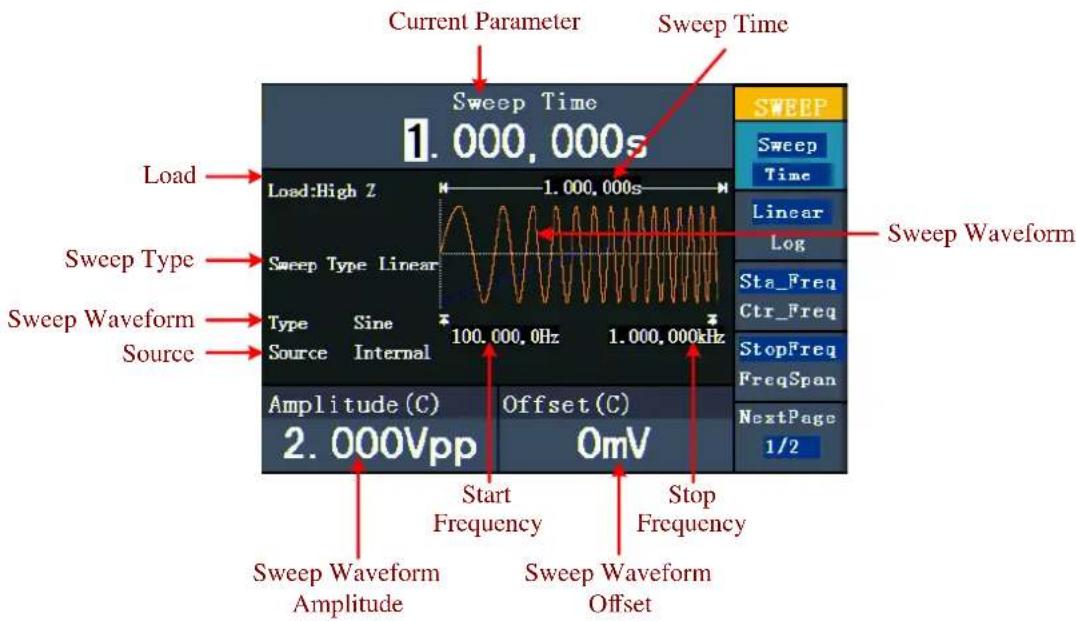

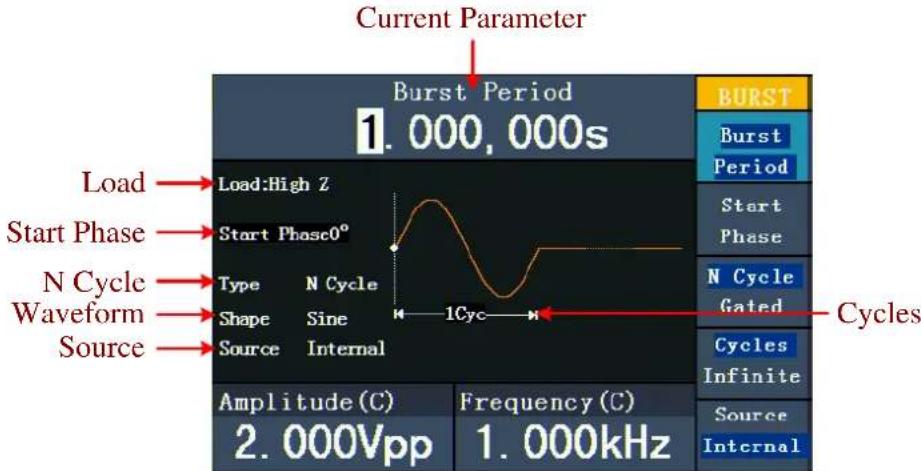

| Balayage et rafale | Linéaire/logarithmique, rafale à N cycles ou déclenchée |
| Interfaces PC | USB device, host USB, RS-232 |
| Alimentation | 100-110 VAC ou 220-230 VAC, 50/60 Hz, CAT II |
| Consommation électrique | Moins de 18 W |
| Fusible | 110 V : 125 V F4AL ; 220 V : 250 V F2AL |
| Dimensions (L × H × P) | 235 × 110 × 295 mm |
| Poids | 3 kg |
| Température de fonctionnement | 0 °C à +40 °C |
| Humidité relative maximale | ≤ 90 % |
| Sécurité | Degré de pollution 2, mise à la terre obligatoire, conformité CE (EMC, basse tension, RoHS) |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et humide, détergent doux ; éviter solvants et abrasifs ; débrancher avant nettoyage |
| Pièces détachées et réparabilité | Réparations uniquement par techniciens qualifiés ; recalibrage recommandé après un an |
FOIRE AUX QUESTIONS - 4124 A PeakTech

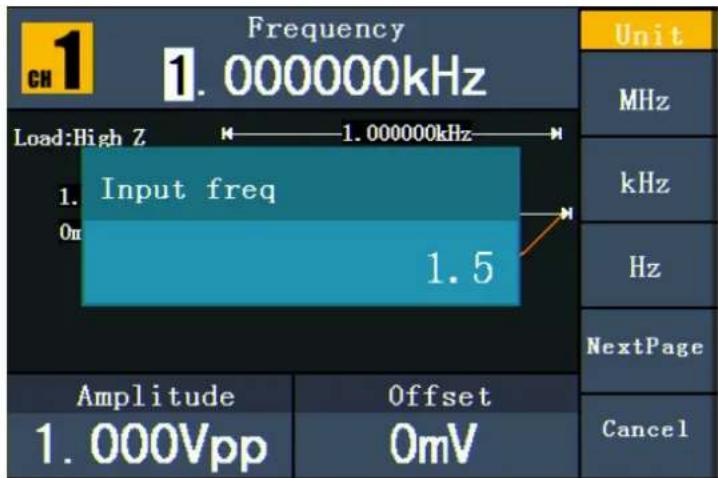

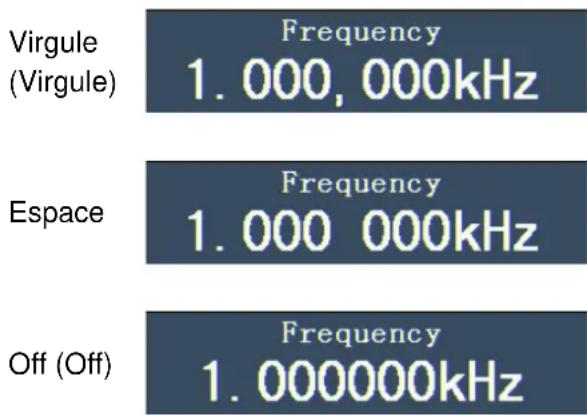

Comment régler la fréquence sur le PeakTech 4124 A ?

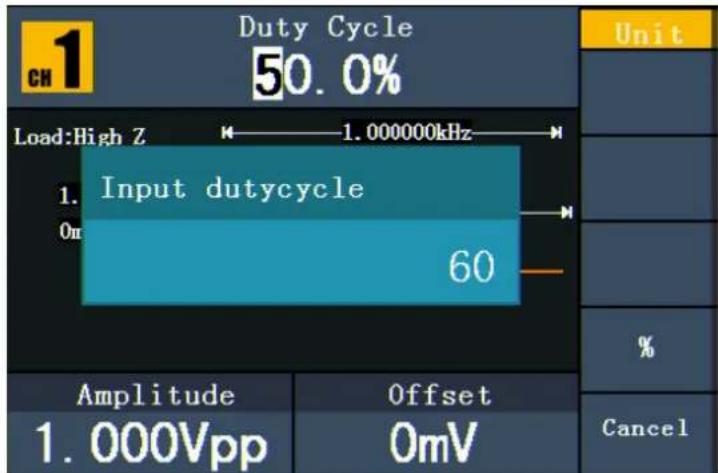

Appuyez sur la touche F1 pour sélectionner la fréquence, puis tournez le bouton de réglage ou utilisez le pavé numérique pour entrer la valeur. Vous pouvez basculer entre fréquence et période en appuyant à nouveau sur F1.

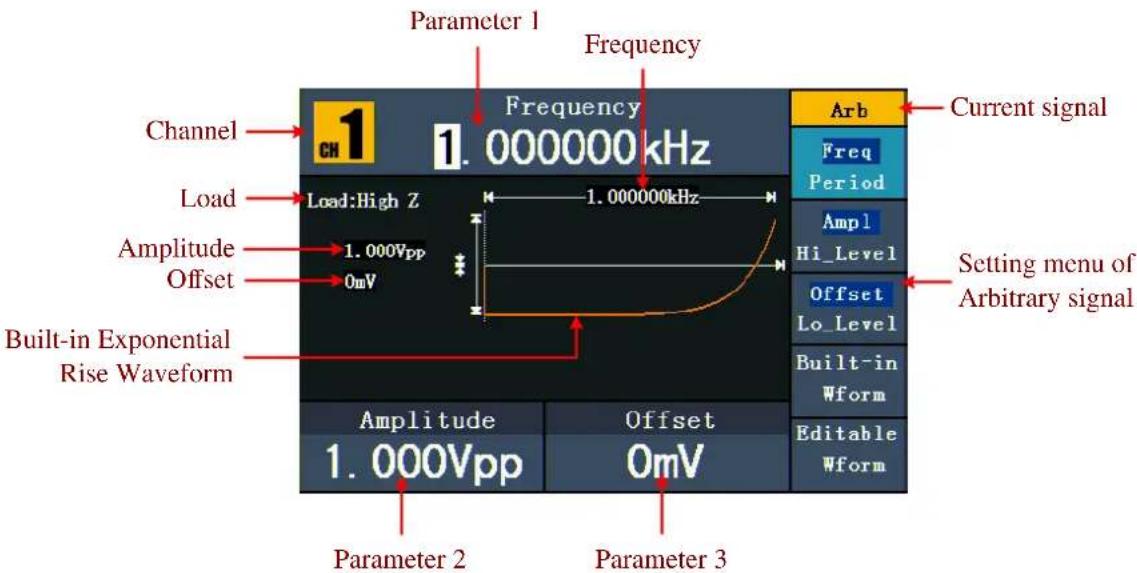

Puis-je créer mes propres formes d'onde arbitraires ?
Oui, appuyez sur la touche Arbitraire, puis sélectionnez Wform éditable et Créer Wform. Vous pouvez définir jusqu'à 8 000 points et enregistrer la forme d'onde dans la mémoire interne ou sur une clé USB.
Comment utiliser la modulation d'amplitude (AM) ?

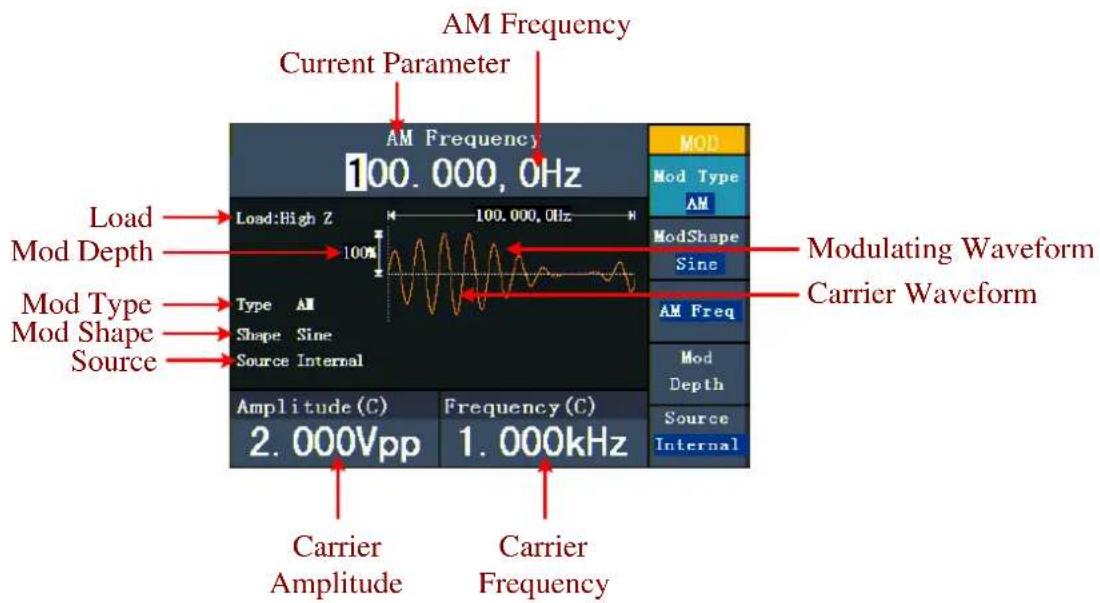

Appuyez sur la touche Mod, puis sur F1 pour sélectionner Mod. Choisissez AM comme type, réglez la forme d'onde de modulation (sinus, carré, rampe) et la fréquence via F3. La profondeur se règle de 0 à 100 % avec F4.
Que faire si l'écran reste noir ?
Vérifiez la connexion secteur, le fusible (accessible par un tournevis plat au dos), et le sélecteur de tension. Si le problème persiste après redémarrage, contactez votre revendeur.

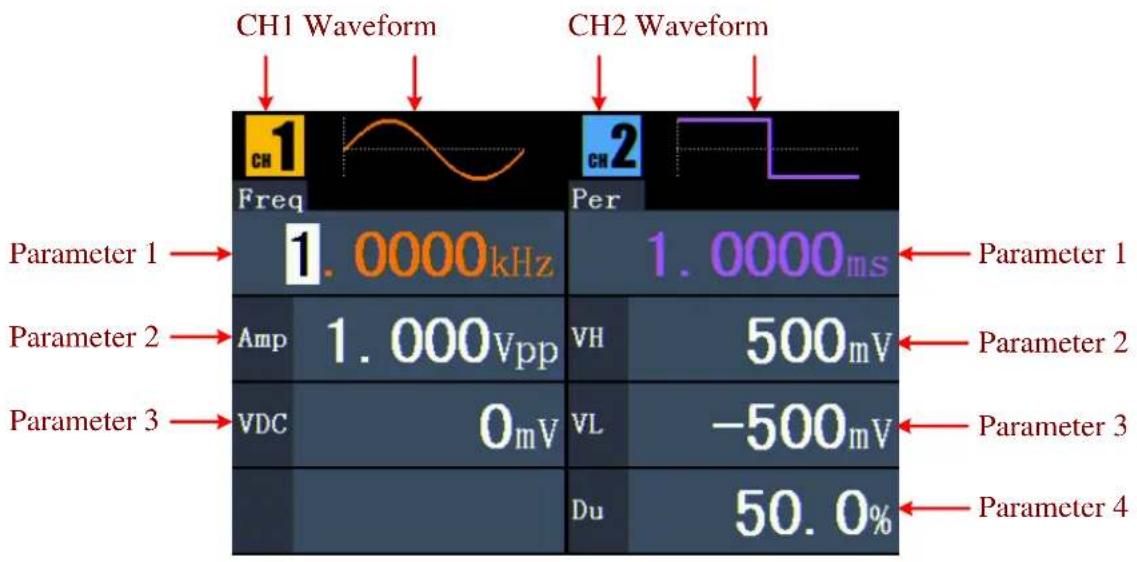

Comment copier un réglage de CH1 vers CH2 ?
En mode affichage de sortie, appuyez sur le bouton de réglage pour ouvrir le menu Channel Copy. Sélectionnez de CH1 à CH2 ou de CH2 à CH1 à l'aide des touches F1/F2.

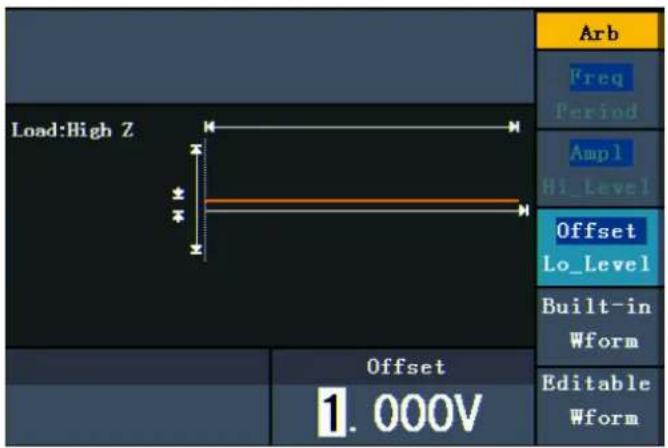

Comment régler l'offset ou le niveau bas ?

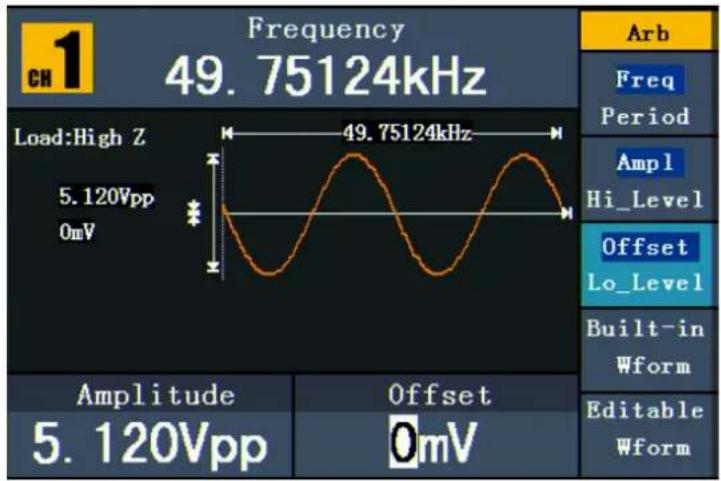

Appuyez sur F3 pour sélectionner Offset (ou Lo_Level si vous avez basculé via F2). Utilisez le bouton rotatif ou les touches numériques pour entrer la valeur. La plage dépend de l'impédance de charge.

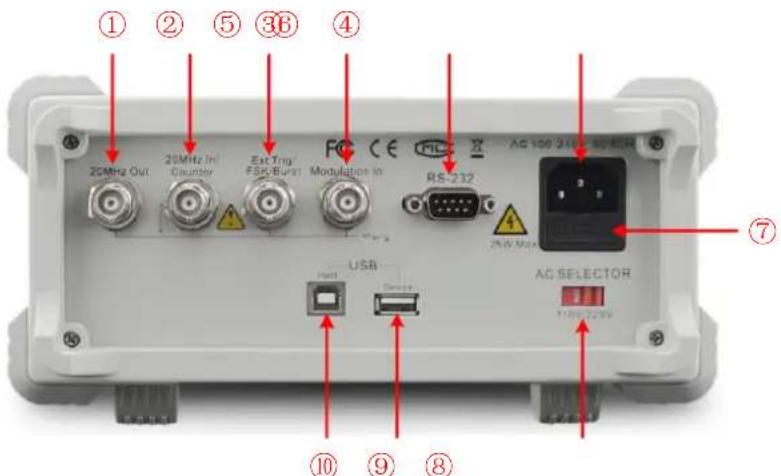

Puis-je mesurer une fréquence externe avec cet appareil ?
Oui, le PeakTech 4124 A dispose d'une entrée compteur via le connecteur [20MHz In/Counter] à l'arrière. Allez dans Utility > Counter, connectez le signal et réglez le couplage (AC/DC) et la sensibilité.

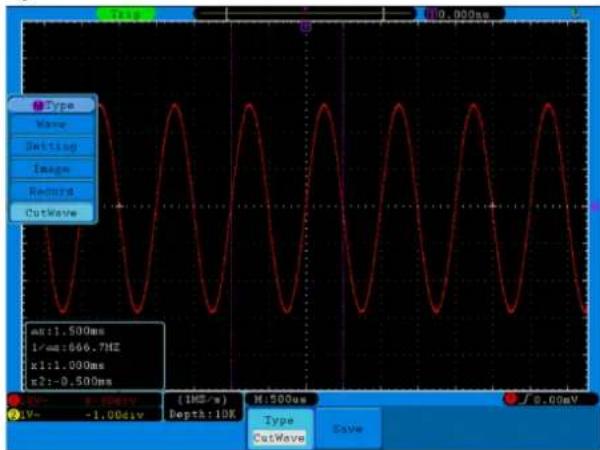

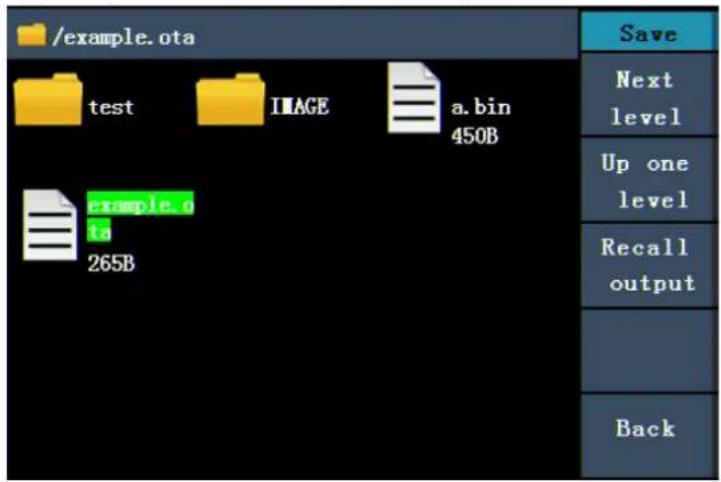

Comment transférer une forme d'onde depuis un oscilloscope PeakTech ?

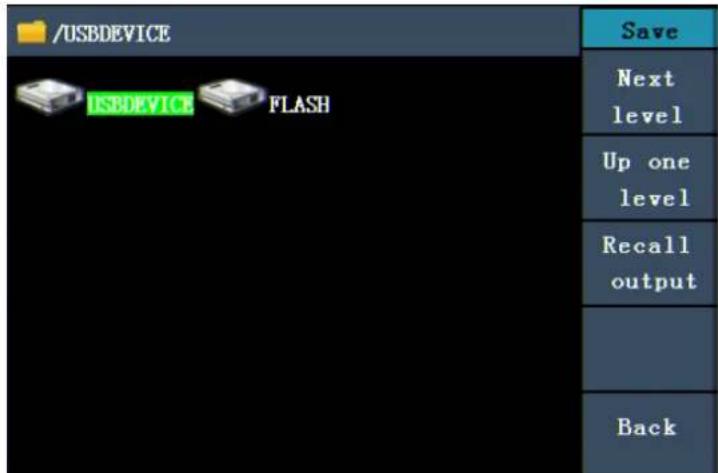

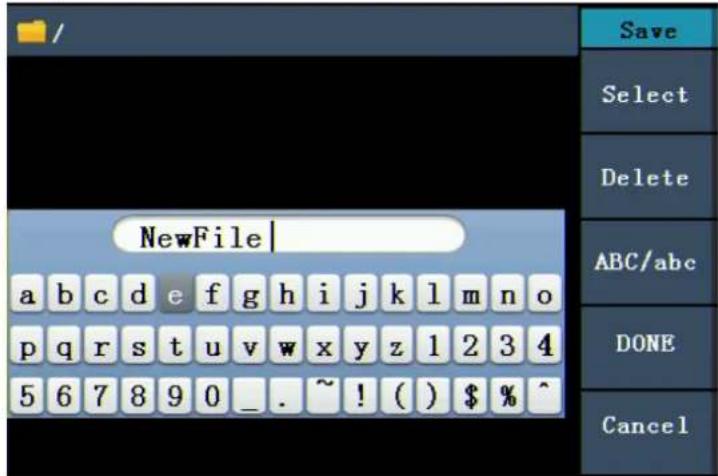

Enregistrez la forme d'onde au format *.ota sur une clé USB via l'oscilloscope. Branchez la clé sur le port hôte USB du générateur, allez dans Arbitraire > Wform éditable > Select Wform, choisissez USBDEVICE, sélectionnez le fichier et appuyez sur Recall output.
Comment réinitialiser les paramètres par défaut ?
Appuyez sur Utility, sélectionnez System (F4), puis Set Default (F3) et confirmez avec F1. Les paramètres reviendront aux valeurs d'usine (sinus 1 kHz, amplitude 1 Vpp, etc.).
Quels accessoires sont fournis dans la boîte ?
Câble secteur, câble USB, CD contenant le pilote USB, le logiciel Ultrawave et le manuel d'utilisation (PDF).
Questions des utilisateurs sur 4124 A PeakTech
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Générateur au format PDF gratuitement ! Retrouvez votre notice 4124 A - PeakTech et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 4124 A de la marque PeakTech.
