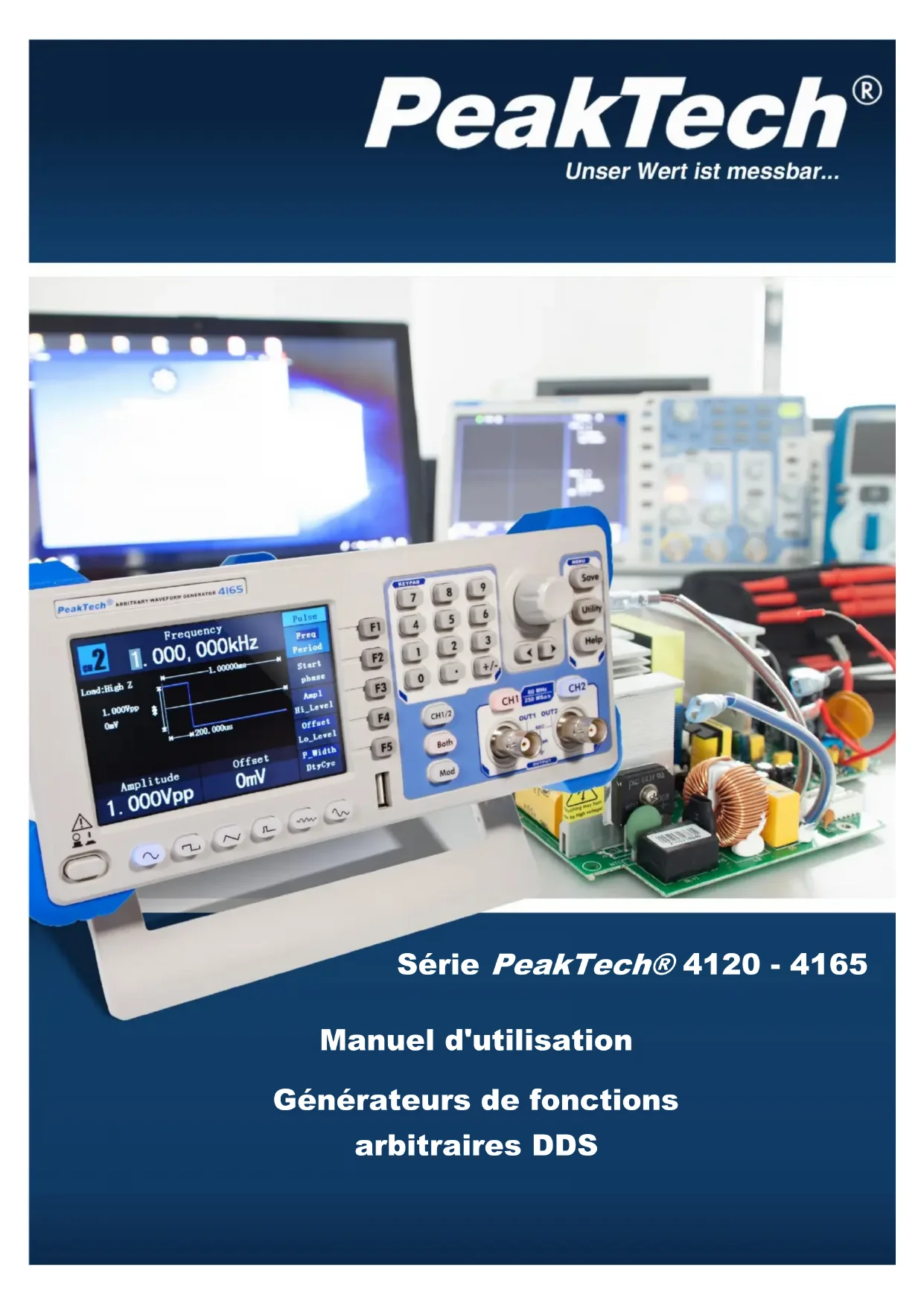

4165 - Générateur PeakTech - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 4165 PeakTech au format PDF.
📄
Document temporairement indisponible
La notice est en cours de transfert vers notre nouveau serveur. Elle sera de nouveau accessible d'ici quelques heures. Merci de votre patience.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Générateur de fonctions arbitraires DDS |
| Marque | PeakTech |
| Modèle | 4165 |
| Nombre de canaux | 2 (CH1 et CH2) |
| Fréquence sinusoïdale max. | 60 MHz |
| Fréquence carrée max. | 30 MHz |
| Fréquence rampe max. | 1 MHz |
| Fréquence impulsion max. | 15 MHz |
| Fréquence arbitraire max. | 10 MHz |
| Taux d'échantillonnage max. | 250 MSa/s |
| Résolution verticale | 14 bits |
| Longueur de mémoire arbitraire | 1 million de points |
| Amplitude de sortie (High Z) | 1 mVpp à 20 Vpp (selon fréquence) |
| Amplitude de sortie (50 Ω) | 0,5 mVpp à 10 Vpp (selon fréquence) |
| Résolution d'amplitude | 1 mVpp ou 14 bits |
| Offset DC (High Z) | ±10 V |
| Impédance de sortie | 50 Ω (typique) |
| Types de modulation | AM, FM, PM, FSK, PWM (PWM uniquement sur 4165) |
| Balayage | Linéaire ou logarithmique, temps 1 ms à 500 s |
| Burst | N-Cycle, Gated, jusqu'à 1 000 000 cycles |
| Compteur intégré | 100 mHz à 200 MHz |
| Afficheur | Écran LCD TFT couleur 3,9 pouces (480×320 pixels) |
| Interfaces | USB (Device et Host), RS-232, entrée/sortie horloge 20 MHz |
| Alimentation | 100-110 V ou 220-230 V AC, 50/60 Hz, < 18 W |
| Dimensions (L × H × P) | 235 × 110 × 295 mm |
| Poids | Environ 3 kg |
| Température de fonctionnement | 0 °C à +40 °C |
| Humidité relative | ≤ 90% |
| Sécurité | Classe de protection I, degré de pollution 2 |
| Nettoyage | Chiffon doux et humide avec détergent doux ; pas de solvants |
| Accessoires inclus | Câble secteur, câble USB, CD avec logiciel et manuel, manuel d'utilisation |
FOIRE AUX QUESTIONS - 4165 PeakTech
Comment puis-je régler la fréquence de sortie ?
Appuyez sur la touche F1 pour sélectionner la fréquence, puis utilisez le bouton rotatif ou les touches numériques pour entrer la valeur. Vous pouvez passer de fréquence à période en rappuyant sur F1.
Comment générer une modulation d'amplitude (AM) ?
Appuyez sur Mod, puis F1 pour sélectionner AM. Assurez-vous que la porteuse est une sinusoïde. Vous pouvez régler la forme d'onde modulante (F2), la fréquence AM (F3) et la profondeur (F4).
Que faire si l'écran reste noir après la mise sous tension ?
Vérifiez que l'appareil est correctement branché, que le sélecteur de tension est sur la bonne position et que le fusible n'est pas grillé. Si le problème persiste, contactez votre revendeur.
Puis-je utiliser le générateur avec un oscilloscope pour recréer des signaux ?
Oui, vous pouvez transférer des formes d'onde depuis un oscilloscope PeakTech compatible via une clé USB. Le fichier (*.ota) peut être rappelé dans le générateur via Arb > Éditable Wform > Select Wform.
Comment régler le décalage de phase entre les deux canaux ?
Appuyez sur Utility, sélectionnez Output Setup, puis F3 pour PhaseDev. Activez-le (F3) et réglez la valeur de 0° à 360° avec le bouton rotatif.
Quels types de formes d'onde arbitraires sont disponibles ?
45 formes d'onde intégrées sont disponibles, dont des formes mathématiques (ExpRise, Sinc, etc.), des fenêtres (Gauss, Hamming) et d'autres (DC, Heart). Vous pouvez aussi créer vos propres formes d'onde avec jusqu'à 1 million de points.
Comment mesurer une fréquence externe avec l'appareil ?
Connectez le signal au connecteur 20MHz In/Counter à l'arrière. Appuyez sur Utility, sélectionnez Counter. Vous pouvez régler le couplage, la sensibilité et le niveau de déclenchement pour une mesure stable.
Comment sauvegarder et rappeler des configurations ?
Appuyez sur Save pour accéder au système de fichiers. Vous pouvez enregistrer des états ou des formes d'onde dans la mémoire interne (FLASH) ou sur une clé USB. Utilisez Recall pour charger.
Que faire si l'amplitude mesurée ne correspond pas à la valeur affichée ?
Vérifiez que la charge de sortie (High Z ou valeur spécifique) est correctement réglée dans Utility > Output Setup. L'impédance de sortie interne est de 50 Ω, donc une charge différente peut fausser la tension affichée.
Comment réinitialiser l'appareil aux paramètres d'usine ?
Appuyez sur Utility, sélectionnez System, puis F3 pour Set Default. Confirmez avec F1. Tous les paramètres reviennent aux valeurs par défaut (sinus 1 kHz, 1 Vpp, etc.).
