Caractéristiques techniques	Hotte murale, 30 pouces, moteur de 400 CFM, éclairage LED, filtre à graisse en aluminium.
Modes de fonctionnement	Extraction et recyclage d'air, 3 vitesses de ventilation.
Installation	Installation murale, nécessite un conduit d'évacuation pour le mode d'extraction.
Entretien	Filtres lavables au lave-vaisselle, nettoyage régulier recommandé.
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité.
Dimensions	Largeur : 76,2 cm, Hauteur : 15,2 cm, Profondeur : 50,8 cm.
Poids	Environ 15 kg.
Garantie	1 an sur les pièces.

FOIRE AUX QUESTIONS - WVU17UC0JB AMANA

Comment installer la hotte AMANA WVU17UC0JB ?

Assurez-vous de suivre le manuel d'installation fourni. Généralement, vous devez fixer la hotte au mur ou au plafond, selon votre configuration. Vérifiez que les conduits d'évacuation sont correctement installés et que la hotte est bien nivelée.

La hotte ne s'allume pas, que faire ?

Vérifiez que la hotte est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, consultez un technicien qualifié.

Quel type de filtre dois-je utiliser pour la hotte AMANA WVU17UC0JB ?

Utilisez des filtres à graisse en aluminium ou en acier inoxydable, selon le modèle. Assurez-vous de les remplacer régulièrement pour garantir un bon fonctionnement.

Comment nettoyer les filtres de la hotte ?

Retirez les filtres et lavez-les à la main avec de l'eau chaude savonneuse ou placez-les au lave-vaisselle. Assurez-vous qu'ils soient complètement secs avant de les réinstaller.

La hotte fait un bruit excessif, que faire ?

Vérifiez si les filtres sont sales ou si des objets obstruent le ventilateur. Si le bruit persiste, il pourrait y avoir un problème avec le moteur ou les pales du ventilateur, et il est recommandé de contacter un professionnel.

Comment régler la puissance d'aspiration de la hotte ?

La hotte AMANA WVU17UC0JB dispose généralement de plusieurs niveaux de puissance. Utilisez le panneau de contrôle pour sélectionner la puissance souhaitée en fonction de vos besoins de cuisson.

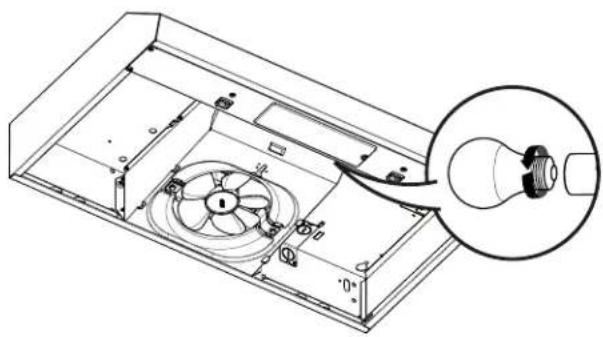

La lumière de la hotte ne fonctionne pas, que faire ?

Vérifiez si l'ampoule est brûlée et remplacez-la si nécessaire. Assurez-vous également que la hotte est sous tension. Si la lumière ne fonctionne toujours pas, il peut y avoir un problème électrique.

Quelle est la garantie de la hotte AMANA WVU17UC0JB ?

La hotte est généralement couverte par une garantie limitée de 1 an pour les pièces et la main-d'œuvre. Consultez le manuel d'utilisateur pour plus de détails sur les conditions de garantie.

MODE D'EMPLOI WVU17UC0JB AMANA

Instructions d'installation et Guide d'utilisation et d'entretien

le 1-800-807-6777 ou visiter notre site Web à

www.whirlpool.ca

Table of Contents/Table des matieres. 2

Models/Modèles:

WVU17UC0JS,

WVU17UC0JB,

WVU17UC0JW

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre apparéil menager. Assurez-vous de toujours dire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

DANGER

AVENTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

IMPORTANT INSTRUCTIONS DE SECURITÉ

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES CORPORELS, RESPECTER LES INSTRUCTIONS SUIVANTES :

Utiliser cet appeareil uniquement dans les applications envisagées par le fabricant. Pour toute question, contacter le fabricant.
- Avant d'entrepreneure un travail d'entretien ou de nettoyage, interrompree l'alimentation de la hotte au niveau du tableau de disjoncteurs, et verrouiller le tableau de disjoncteurs pour empêcher tout rétablissement accidentel de l'alimentation du circuit. Lorsqu'il n'est pas possible de verrouiller le tableau de disjoncteurs, placer sur le tableau de disjoncteurs une étiquette d'avertissement proéminente interdisant le rétablissement de l'alimentation.
- Tout travail d'installation ou cablage électrique doit être réalisé par une personne qualifiée, dans le respect des prescriptions de tous les codes et normes applicables, y compris les codes du batiment et de protection contre les incendies.
Ne pas faire fonctionner un ventilateur dont le cordon ou la fiche est endommagé(e). Jeter le ventilateur ou le returner à un centre de service agrée pour examen et/ou réparation.
- Une source d'air de début suffisant est nécessaire pour le fonctionnement correct de tout apparéil à gaz (combustion et évacuation des gaz à combustion par la cheminée), pour qu'il n'y ait pas de reflux des gaz de combustion. Respecter les directives du fabricant de l'équipement de chauffage et les prescriptions des normes de sécurité - comme celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), et les prescriptions des autorités réglementaires locales.
Lors d'opérations de découverte et de perçage dans un mur ou un plafond, veiller à ne pas endommager les câblages électriques ou canalisations qui peuvent s'y trouver.
- Les ventilateurs d'évacuation doivent toujours décharger l'air à l'extérieur.

MISE EN GARDE : Cet apparéil est conçu uniquement pour la ventilation générale. Ne pas l'utiliser pour l'extraction de matières ou vapeurs dangereuses ou explosives.

MISE EN GARDE : Pour minimiser le risque d'incendie et evacuer adequatement les gaz, veiller à acheminer l'air aspiré par un conduit jusqu'à l'extérieur - ne pas décharger l'air aspiré dans un espace vide du bathtub comme une cavité murale, un plafond, un grenier, un vide sanitaire ou un garage.

AVERTISSEMENT:POUR RÉDUIRE LE RISQUE D'INCENDIE, UTILISER UNIQUÉMENT DES CONDUITS METALLIQUES.

AVERTISSEMENT:POUR MINIMISER LE RISQUE D'UN FEU DE GRAISSE SUR LA CUISINIÈRE:

• Ne jamais laisser un élément de surface fonctionner à puissance de chauffage maximale sans surveillance. Un renversement/débordement de matièreGRAISESE pourrait provoquer une inflammation et la génération de fumée. Utiliser une puissance de chauffage moyenne ou basse pour le chauffage d'huile.
  Veiller à tout jours faire fonctionner le ventilateur de la hotte lors de la cuisson avec une puissance de chauffage élevé ou lors de la cuisson d'un mets à flamber (à savoir crêpes Suzette, cerise jubilée, steak au poivre flambe).
  Nettoyer非常喜欢 les ventilateurs d'extraction. Veiller a ne pas laisser laGRAisse s'accumuler sur les surfaces du ventilateur ou des filtres.
  Utiliser toujours un ustensile de taille appropriée. Utiliser toujours un ustensile adapté à la taille de l'élement chauffant.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE DOMMAGES CORPOELS APRès LE DÉCLENCHEMENT D'UN FEU DE GRAISSE SUR LA CUISINIÈRE, APPLIQUE LES RECOMMANDATIONS SUIVANTES :a

• Placer sur le recipient un couvercle bien ajusté, une tôle à biscuits ou un plateau métallique POUR ÉTOUFFER LES FLAMMES, puis éteindre le brûleur. VEILLER À EVITER LES BRULURES. Si les flammes ne s'éteignent pas immidiatement, EVACUER LA PIECE ET APPELER LES POMPIERS.
  NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT ENFLAMME - vous risquèz de vous brûler.
  NE PAS UTILISER D'EAU, ni un torchon humide - ceci pourrait provoquer une explosion de vapeur brûlante.
  Utiliser un extincteur SEULEMENT si :

• Il s'agit d'un extincteur de classe ABC, dont on connait le fonctionnement.

• Il s'agit d'un petit feu encore limite à l'endetroit où il s'est déclaré.
• Les pompiers ont ete contactes.
• Il est possible de garder le dos orienté vers une sortie pendant l'opération de lutte contre le feu.

aRecommendations tirées des conseils de sécurité en cas d'incendie de cuisine publiés par la NFPA.

■ AVENTISSEMENT : Pour réduire le risque d'incendie ou de chic électrique, ne pas utiliser ce ventilateur avec unquelconque dispositif de réglage de la vitesse à semiconducteurs.

LIRE ET CONSERVER CES INSTRUCTIONS

EXIGENCES D'INSTALLATION

Outillage et pieces

Rassembler les outils et pieces nécessaires avant d'entrepreneire l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires

Cisaille de ferblantier	Pince à dénuder
Tournevis Phillips n° 2	Tournevis à lame plate
Crayon	Perceuse avec forets de 1/8"(3 mm), 1/2"(13 mm) et 1 1/4"(3 cm)
Pistolet à calfeutrage et composé de calfeutrage résistant aux intempéries
Scie sauteuse ou scie à guichet

Pieces fournies

Retirer les pieces de l'emballage. Vérifier que toutes les pieces sont presents.

Vis à tête plate n° 8-18 x 1" (4,2 x 25 mm)	Vis à tête bombée n° 8-18 x 5" (4,2 x 16 mm)
Chevilles d'ancrage	Brides de montage
Plaque de montage de conduit circulaire de 7" (17,8 cm) Pièce numéro W10388168°		Lampe DEL 120V, 9W à culot E26

Pièces nécessaires

Connecteurs de fils homologues UL/CSA

Serre-câble de 1/2" (13 mm) homologué UL/CSA

Pour installations avec conduit circulaire de 7'' (17,8 cm)

Brides de conduit selon le besoin	Clapet anti-reflux circulaire de 7" (17,8 cm) Piece numéro W10355451*
Circuit d'évacuation metallique circulaire de 7" (17,8 cm) avec bouche de décharge à travers le mur ou à travers le toit

Installations avec évacuation à l'extérieur et conduits circulaires de 314'' × 10'' (8,3 x 25,4 cm)

Circuit d'évacuation métallique rectangulaire de 3 1/4" x 10" (8,3 x 25,4 cm) avec bouche de décharge à travers le mur ou à travers le toit

Ruban adhésif pour conduit

Accessoires en option

Ensemble du filtré à charbon Piece numéro W11371717

Ensemble du cordon d'alimentation Piece numéro W10355452*

Nettoyant et poli pour acier inoxydable Piece numéro 31462A*

*Pour des renseignements sur la commande, voir la section "Assistance ou service".

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur.

C'est a l'installateur qu'incombe la responsabilité de respecter les distances de séparation spécifiées sur la plaque signalétique. La plaque signalétique est située à l'intérieur de la hotte, sur la paroi de gauche.
- Installer la hotte de cuisine à distance de toute zone exposée à des courants d'air, comme fenêtres, portes et bouches de chauffage à fort débit.
Respecter les dimensions individues pour les ouvertures à découper dans les meubles. Ces dimensions tiennent compte des valeurs minimales des dégagements de séparation. Avant d'effectuer des découvertes, consulter les instructions d'installation fournies par le fabricant de la table de cuisson/cuisinière.
Il est recommendé d'utiliser cette hotte avec une table de cuisson dont la puissance totale ne dépasse pas 40 000 BTU.
Une prise de courant électrique reliée à la terre est nécessaire. Voir la section "Spcifications électriques".
Assurer I'étanchéité au niveau de chaque ouverte découée dans le plafond ou le mur pour l'installation de la hotte de cuisine.
- Ces hottes de cuisinière ont été configurées à l'usine pour une installation avec évacuation à l'extérieur. Les modeles pouvant être installés dans une configuration sans évacuation à l'extérieur (recyclage) nécessitant des filtres à charbon. Voir la section "Assistance ou service" pour connaître le processus de commande des filtres à charbon.

Installation dans une residence mobile

L'installation de cette hotte doit satisfaire aux exigences de la norme Manufactured Home Construction Safety Standards, Titre 24 CFR, partie 328 (anciennement Federal Standard for Mobile Home Construction and Safety, titre 24, HUD, partie 280); lorsque cette norme n'est pas applicable, l'installation doit satisfaire aux criteres de la plus recente edition de la norme Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups) ANSI A225.1/NFPA 501A, ou des codes et règlements locaux.

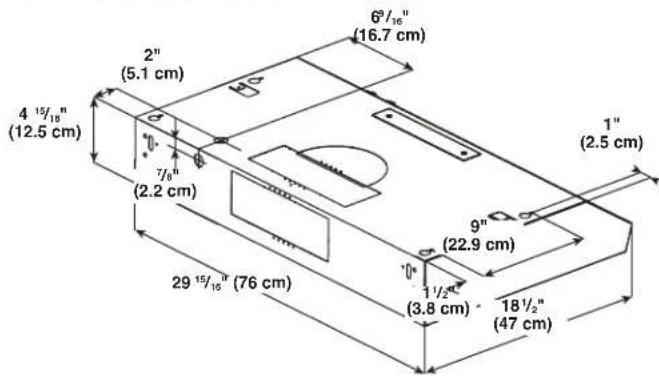

Dimensions du produit

Distances de dégagement à respecter

A. 24" (61,0 cm) de distance minimale à partir de la surface de cuisson électrique.
24" (61,0 cm) de distance minimale à partir de la surface de cuisson au gaz.
30^ (76,2 cm) de distance maximale suggérée au-dessus de la surface de ciisson
B. 18" (45,7 cm) de dégagement minimal entre le placard supérieur et le plan de travail
C. 30" (76,2 cm) de largeur de cabinet minimale pour les modetes de 30" (76,2 cm) et 36" (91,4 cm) de largeur minimale de placard pour les modetes de 36" (91,4 cm).
D. 12" (30,5 cm) de profondeur de placard
E. 36^ (91,4 cm) de hauteur du placard du bas

Exigences d'emplacement

Méthodes d'évacuation

REMARQUES:

L'emploi d'un conduit flexible est deconseilé. Un conduit flexible peut cause une retro-pression et des turbulences de l'air, ce qui réduit considérablement la performance.
Le circuit d'évacuation est facultatif pour ce modele.

La sortie à l'extérieur du circuit d'évacuation peut se faire à travers le toit ou à travers un mur. Utiliser des conduits rectangulaires de 314 × 10 (8,3 x 25,4 cm) avec une longueur maximale de 35 pi (10,7 m) ou des conduits circulaire de 7 (17,8 cm) de diamètre ou plus avec une longueur maximale de 50 pi (15,2 m) pour le circuit d'évacuation.

Évacuation par le dessus Évacuation par le mur

A. Conduit circulaire de 7^ (17,8 cm) pour évacuation à travers le toit
(a acheter séparation). Conduit rectangulaire de 314 x 10^ (8,3 × 25,4 ~cm) pour décharge à travers le toit (a acheter séparation).
B. Bouche de décharge sur toit avec clapet (à acheter séparation)

A. Conduit circulaire de 7" (17,8 cm) avec sortie par le dessus et décharge à travers le mur (à acheter séparation). Conduit rectangulaire de 314 x 10" (8,3 x 25,4 cm) pour décharge à travers le mur ou par le dessus (à acheter séparation).
B. Bouche de décharge à travers le mur avec clapet (à acheter séparation)

Installations dans les régions au climat froid

On doit installer un clapet anti-retour supplémentaire à l'arrière pour minimiser le reflux d'air froid et incorporer un élément d'isolation thermique pour minimiser la conduction de chaleur par l'intémediaire du conduit d'évacuation, de l'intérieur de la maison à l'extérieur. Le clapet anti-retour doit être placé du côte air froid de la résistance thermique.

L'élement d'iso1ation thermique doit être aussi proche que possible de l'endetroit ou le circuit d'évacuation s'introduit dans la partie chauffée de la maison.

Exigences concernant l'évacuation

Le circuit d'évacuation doit décharger l'air à l'extérieur, excepté pour les installations sans décharge à l'extérieur (recyclage).
Ne pas terminer le circuit d'évacuation dans un grenier ou dans un autre espace clos.
Ne pas utiliser une bouche de décharge murale de 4" (10,2 cm) normalement utilisée pour un équipement de buanderie.
Utiliser un conduit métallique circulaire de 7" (17,8 cm) ou un conduit métallique rectangulaire de 314 × 10 (8,3 x 25,4 cm), en fonction de la configuration d'installation. Un conduit en métal rigide est recommandé. Ne pas utiliser de conduit de plastique ou en aluminium.
La longueur du circuit d'évacuation et le nombre de coudes doivent être réduits au minimum pour des performances optimales.

Pour un fonctionnement efficace et silencieux :

Ne pas utiliser plus de trois coudes à 90^
Veiller à ce qu'il y ait une section droite de conduit d'un minimum de 24" (61 cm) entre les coudes si I'on doit utiliser plus d'un coude.
Ne pas installer 2 coudes successifs.
Utiliser des brides ou du ruban adhésif pour conduit pour assurer l'étanchéité de chaque jointure du circuit d'évacuation.
Le circuit d'évacuation doit composer un clapet anti-reflux. Si la bouche de décharge murale ou par le toit compte un clapet, ne pas utiliser le clapet fourni avec la hotte de cuisineire.
- À l'aide d'un produit de calfeurtrage, assurer l'étanchéité autour de la bouche de décharge à l'extérieur (à travers le mur ou le toit).

Calcul de la longueur du circuit d'évacuation

Pour calculer la longueur effective du circuit d'évacuation nécessaire, additionner les longueurs équivalentes (en pieds ou metres) de tous les composants utilisés dans le circuit.

Circuit d'évacuation

Composant

Coude à 45^2,5 pi (0,8m)

Coude à 90^5 pi (1,5 m)

Bouche de décharge 0 pi (0 m)
murale de 7'' (17,8 cm)

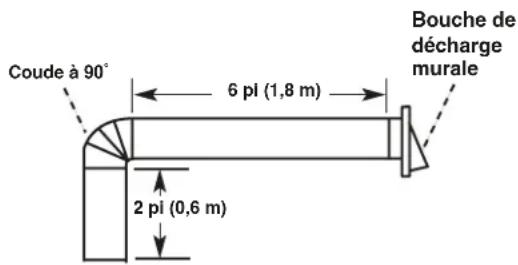

Exemple de circuit d'évacuation

1 coude à 90^ = 5 pi (1,5 m)

1 bouche de décharge murale = 0 pi (0m)

Section droite de 8 pi (2,4m) = 8 pi (2,4m)

Longueur totale = 13 pi (3,9m)

Longueur maximale recommende

Circuit d'évacuation avec conduits = 50 pi (15,2m) circulaires de 7'' (17,8 cm)

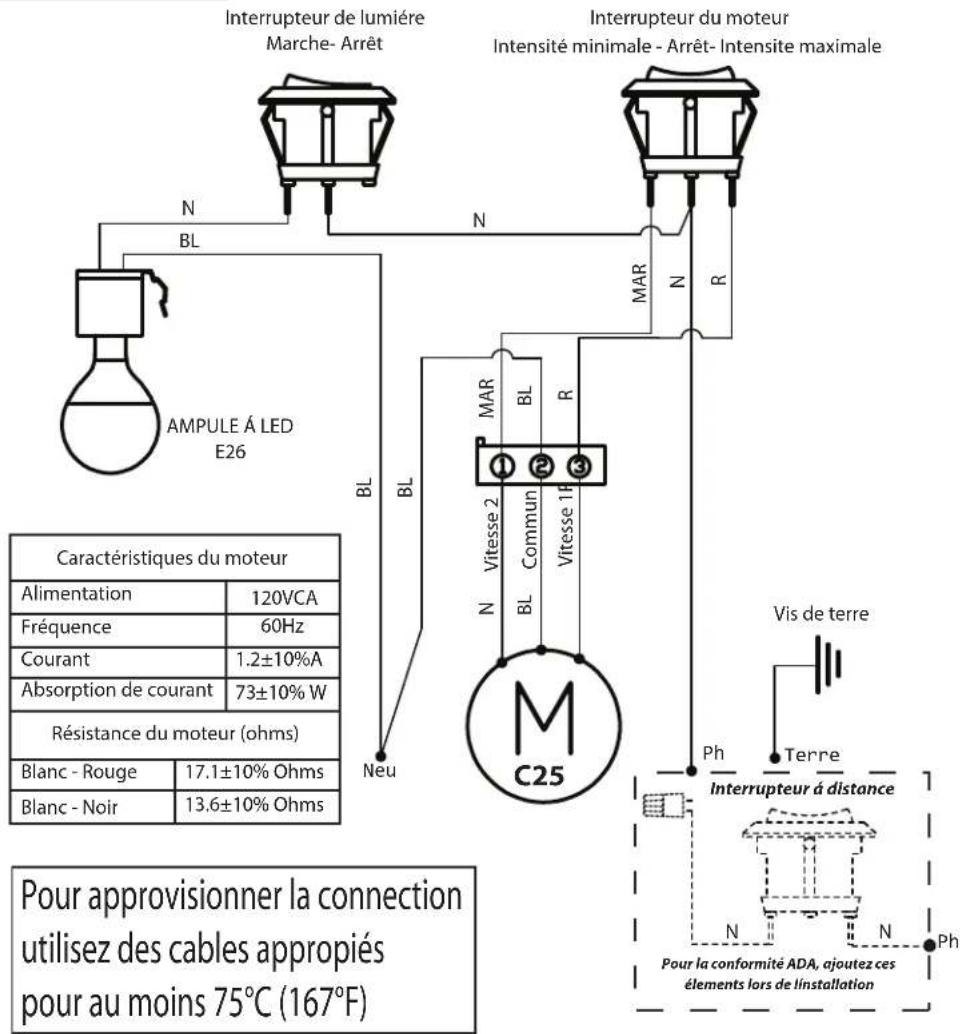

Spécifications électriques

Observer les dispositions de tous les codes et règlements en vigueur.

S'assurer que l'installation électrique est correcte et qu'elle satisfait aux exigences de la plus recente edition de la norme National Electrical Code, ANSI/NFPA 70, ou de la norme CSA C22.1-94, Code canadien de I'electricité, partie 1 et C22.2 n° 0-M91 (dernière edition) et de tous les codes et règlements en vigueur.

Si les codes le permettent et si l'on utilise un conducteur distinct de liaison à la terre, il est recommendé qu'un électricien qualifié vérifie la qualité de la liaison à la terre.

Pour obtenir un exemplaire des normes des codes ci-dessus, contacter :

L'appareil doit être alimenté par un circuit de 120 V, CA seulement, 60 Hz, 15 ampères, protégé par fusible.
Si le domicile possède un cablage en aluminium, suivre la procédure ci-dessous:

1. Raccorder une section de cable en cuivre massif aux conducteurs en queue de cochon.
2. Connecter le cablage en aluminium à la section ajoutée de cablage en cuivre en utilisant des connecteurs et/ou des outils spécifique concus et homologues UL pour fixer le cuivre à l'aluminium.

Suivre la procédure recommende par le fabricant de connecteurs électriques. Les raccordements aluminium/ cuivre doivent satisfaire aux prescriptions des codes locaux et de l'industrie, et être conformes aux pratiques de câblage reconnues.

Le calibre des conducteurs et les connexions doivent être compatibles avec les caractéristiques électriques de l'appareil spécifiées sur la plaque signalétique. La plaque signalétique de l'appareil est située derrière le filtre, sur la paroi arrêté de la hotte.
Le calibre des conducteurs doit être conforme aux exigences du National Electrical Code, de la plus récente édition de la norme ANSI/NFPA 70 ou des normes CSA C22.1-94, Code canadien de l'électricité, partie 1 et C22.2 n° 0-M91 (édition la plus récente) et de tous les codes et règlements en vigueur.

INSTRUCTIONS D'INSTALLATION

REMARQUES:

• Selon le modele, déterminer la méthode d'évacuation à utiliser : évacuation à travers le mur ou le toit, ou recyclage.
  Il est recommendé que l'installation du circuit d'évacuation soit réalisée avant celle de la hotte. Voir "Circuit d'évacuation" dans la section "Exigences d'installation" en cas de besoin.
  Avant d'executer les découpages, vérifier qu'il existe un dégagement suffisant dans le plafond ou le mur pour le conduit d'évacuation.

1. Déconnecter la source de courant électrique

A VERTISSEMENT

Risque de chocolélectrique

Déconnecter la source de courant électrique avant l'entretien.

Replacer pieces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut cause un décès ou un choc électrique.

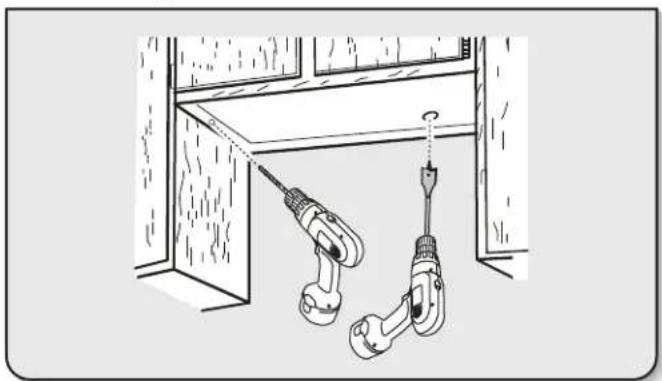

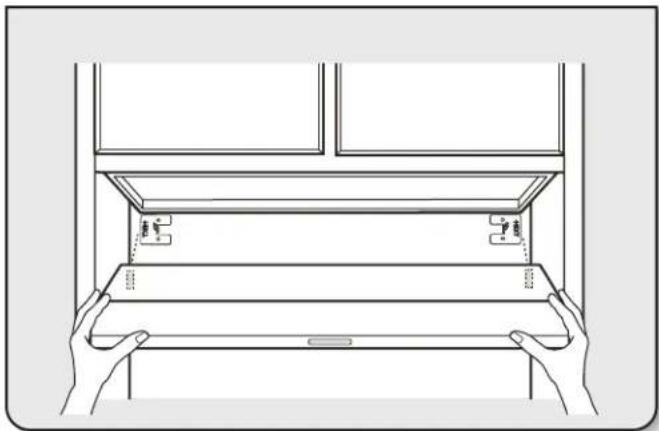

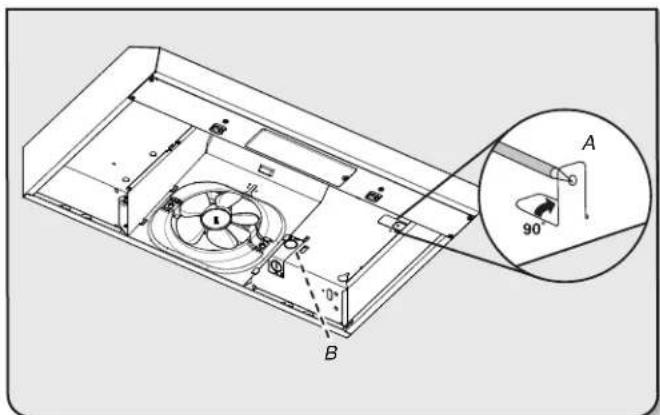

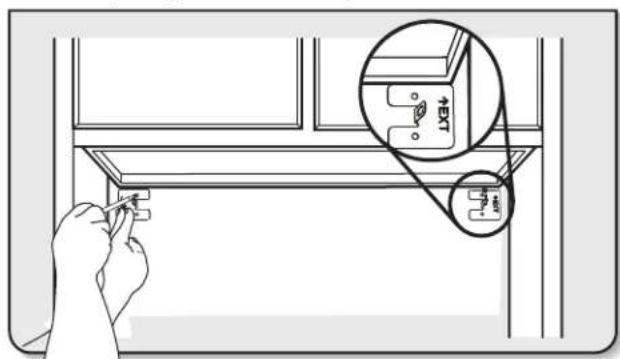

2. Marquage de l'emplacement des trous

Aligner le bord extérieur des brides de montage avec les bords extérieurs du placard supérieur.

IMPORTANT: Les brides de montage doivent être en contact avec le placard supérieur.

Marquer les troussupérieurs des brides avec un crayon.

3. Installation des brides

A l'aide d'un tournevis Phillips n° 2, installer les chevilles d'ancrage.
A l'aide des vis à tête plate n° 8-18 x 1" (4,2 x 25 mm) Phillips n° 2, installer les brides de montage en utilisant les trous supérieurs.

REMARQUE: Pour les installations sur une surface autre qu'un panneau de gypse, il est recommendé de faire appel à du personnel qualifié pour déterminer la méthode d'ancrage.

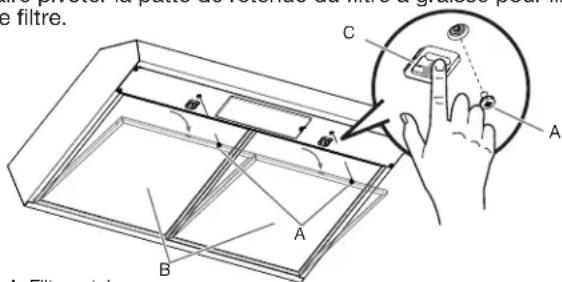

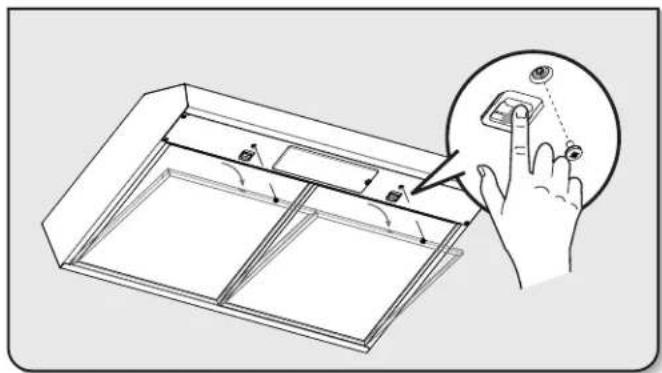

4. Préparation de la hotte

Retirer les deux vis de sécurité du filtr et mettez-les de cote.
Appuyez sur le loquet du filtré pour libérer les filtres àGRAisse.
Retirer chaque fille aGRAISE.

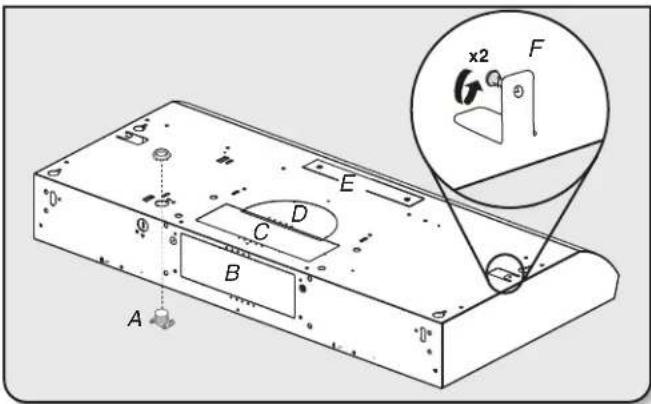

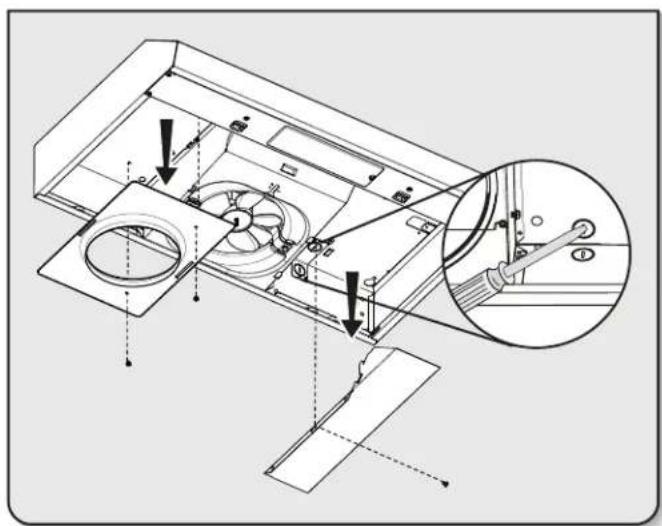

5. Préparation de la hotte

• Placer la hotte en appui sur la face arriere, sur une surface couverte.

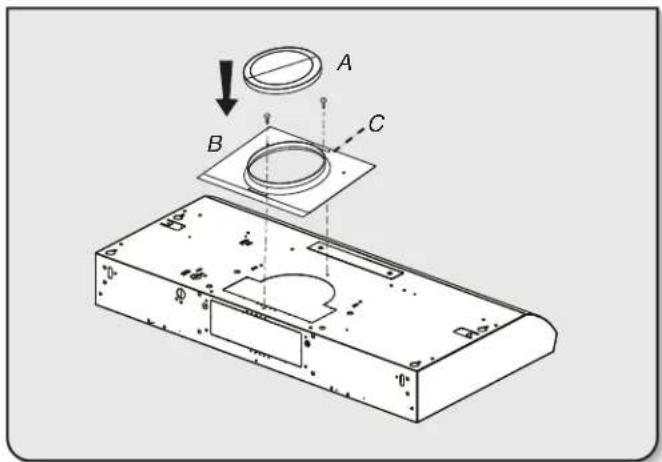

  A l'aide d'un tournevis Phillips n°2, retirer le clapet rectangulaire attaché avec des vis de 3,5 x 9,5 mm.
  A l'aide d'un tournevis Phillips n° 2, retirer le couvercle du boitier de raccordement.
  A l'aide d'un tournevis à lame plate, retirer l'opercule pour le passage de l'alimentation électrique approprié.

6. Marquage de l'emplacement des trous

Soulever la hotte et la metre en place, et insérer les pattes des brides de montage dans les fentes situées à l'arrière de la hotte.

Maintenir la hotte en place d'une main ferme et plier chaque patte de montage (A) vers le haut en formant un angle d'environ 90^ .

Marquer le trou à l'emplacement de l'opercule pour le passage de l'alimentation électrique (B).

FACULTATIF: Marquer le trou de chaque patte de montage. Retirer la hotte et la metre de cote.

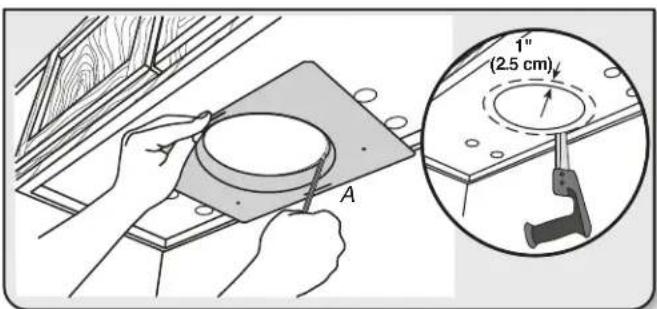

7. Marquage et découverte de l'ouverture d'évacuation

Système d'évacuation circulaire de 7" (17,8 cm)

A l'aide de la plaque de montage du conduit circulaire de 7" (17,8 cm), marquer le trace de l'ouverture d'évacuation sur la face inférieure du placard :

• Placer la plaque de montage de conduit sur le fond du placard. Positionner contre le mur le bord de la plaque de montage compteant la plus grande distance (A) entre le trou et le bord de la plaque. Positionner les bords lateraux de la plaque de montage entre les trous marqués précédement.

IMPORTANT: Le bord le plus large (A) de la plaque de montage doit être positionné contre le mur.

• Marquer le trace de l'ouverture d'évacuation de 7" (17,8 cm) sur le fond du placard (linne continue sur l'illustration).

Utiliser une scie sauteuse ou une scie a guichet pour découvert une ouverture d'évacuation de 1" (2,5 cm) plus large que le trou de 7" (17,8 cm) trace en pointillés sur l'illustration.

1. Perçage des ouvertures des cables électriques

À l'aide d'un foret de 1 / 4 (3 cm), percer le trou à l'emplacement du serre-cable marqué précédement.

FACULTATIF: À l'aide d'un foret de/° (3 mm), percer des avant-trous aux emplacements de chaque patte de montage marques précédément, à un angle d'environ 45^ vers le haut.

1. Préparation des conduits d'évacuation et des pattes de montage de la hotte

Installation du serre-cable

Installer un serre-cable de 1 / 2 (13 mm) homologué UL/CSA (A).

Pattes de montage

Engager une vis à tête bombée n^8 - 18 × 53 (4,2 x 16 mm) dans la patte de montage (F) de chaque côte de la hotte comme illustré. Faire tourner les vis sur environ 2 tours à travers les trous des pattes de montage.

Installations sans évacuation à l'extérieur (recyclage)

Retirer les 2 vis à l'aide d'un tournevis Phillips n° 2 etrirer le couvercle rectangulaire avant supérieur (E). Passer à I'etape 12.

Installations d'évacuation pour conduit circulaire de 7" (17,8 cm)

Retirer les deux opercules supérieurs (C et D).

1. Fixation du clapet anti-reflux ou du raccord de transition

Plaque de montage de conduit circulaire de 7'' (17,8 cm)

A l'aide de (2) vis courtes à tete Phillips, installer la plaque de montage du conduit circulaire de 7" (17,8 cm) par-dessus les opercules retirees lors de l'etape 8. Positionner le rebord large (C) à l'avant.

REMARQUE: Un clapet anti-reflux circulaire de 7" (17,8 cm) (A), (pièce numero W10355451), ainsi qu'une plaque de montage de conduit circulaire de 7" (17,8 cm) (B), (pièce numero W10388168) sont disponibles en option. Pour des renseignements sur la commande, voir la section "Assistance ou service".

En cas d'installation du clapet circulaire anti-reflux en option, le positionner par-dessus la plaque de montage de conduit circulaire.

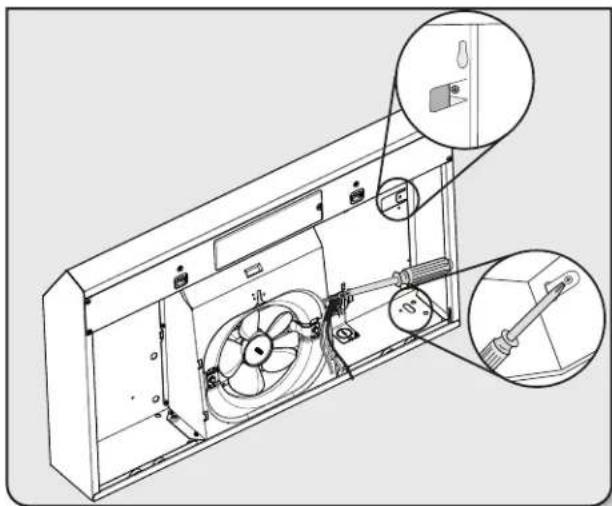

11. Montage de la hotte

• Soulever la hotte et la mettre en place en positionnant les encoches arrirées sur les brides de montage.
  A l'aide du tournevis Phillips, visser complètement les vis précédemment engagées dans les pattes de montage et plier les pattes contre les parois laterales du placard. Fixer les vis sur les parois laterales du placard.
  Pour les installations à raccordement direct, acheminer le cable d'alimentation du domicile selon les prescriptions du Code national de l'électricité ou des normes CSA et des codes et règlements locaux. La longueur du câblage depuis le tableau de distribution (avec fusibles ou disjoncteurs) doit être suffisante pour réaliser facilement le raccordement dans le boitier de connexion de la hotte.
  Serrer les vis du serre-cable.

REMARQUE: Ne pasmettrele système sous tension avant d'avoir complètement terminé l'installation.

FACULTATIF: Il est également possible de plier les pattes arrrière contre l'arrière de la hotte, et de les fixer à la paroi à l'aide de vis à tête bombée n° 8-18 x 5 / 8 (4,2 x 16 mm).

12. Raccordement du circuit d'évacuation

Raccorder le circuit d'évacuation à la hotte.
Assurer l'étanchéité des jointures avec des brides de conduit ou du ruban adhési pour conduit.
Vérifier que les clapets anti-reflux fonctionnent correctement.

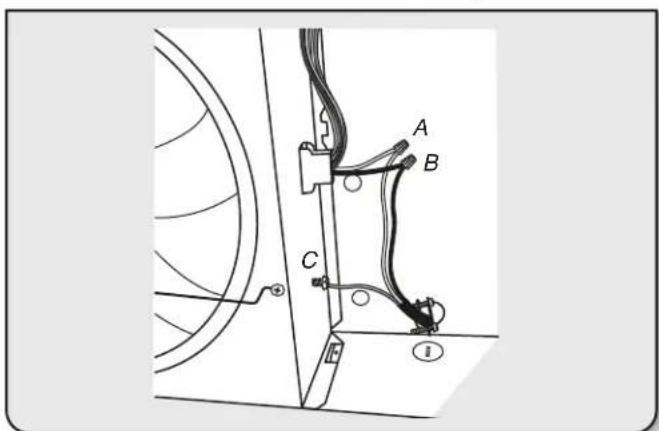

13. Raccordement électrique

Option 1 - Installations avec raccordement par câblage direct

• Connecter ensemble les 2 conducteurs blancs (A) à l'aide d'un connecteur de fils homologué UL/CSA.
• Connecter ensemble les 2 conducteurs noirs (B) à l'aide d'un connecteur de fils homologué UL/CSA.

AVERAGEMENT

Risque d'incendie

Relier le ventilateur à la terre.

Utiliser du fil en cuivre.

Brancher le fil relié à la terre à la vis verte reliée à la terre dans la boîte de la borne.

Le non-respect de ces instructions peut cause un décès, un incendie ou un choc électrique.

• Connecter le conducteur de liaison à la terre (vert ou nu) (C) du cable d'alimentation à la vis verte de liaison à la terre située dans le boîtier de connexion de la hotte, et bien serrer la vis.

Réinstaller le couvercle du boitier de connexion.

Reconnecter la source de courant électrique.

Option 2 - Installations avec l'ensemble du cordon d'alimentation

Pour les installations avec l'ensemble du cordon d'alimentation facultatif, suivre les instructions fournies avec l'ensemble du cordon d'alimentation. Voir la section "Assistance ou service" pour plus d'informations sur le processus de commande.

REMARQUE: Utiliser uniquement avec des nécessaires de raccordement du cordon d'alimentation de la hotte de cuisineire dont l'utilisation a ete testee etdeclare adequate pour ce modele de hotte de cuisineire.

14. Achiever l'installation

• Installer une ampoule à incandescence de 9 watts maximum, 120 V, à culot E26. Voir "Remplacement de l'ampoule DEL" dans la section "Entretien de la hotte".
  Réinstaller le filtré s'il a été retiret précedemment. Voir "Filtre àGRAISSÉ ou au charbon" dans la section "Entretien de la hotter".

Installations avec évacuation à l'extérieur : Installer un filtré métallique.

Pour les installations sans évacuation à l'extérieur (recyclage) : Installer un filtré à charbon.

• Contrôler le fonctionnement du ventilateur de la hotte et de la lampe. Voir la section "Utilisation de la hotte".

Si la hotte ne fonctionne pas, vérifier que le coupe-circuit ne s'est pas déclenché et qu'aucun fusible n'est grillé. Déconnecter la source de courant électriche et inspector les connexions du câblage.

REMARQUE : Pour pouvoir tirer le plus grand parti de la nouvelle hotte de cusinière, dire la section “Utilisation de la hotte”.

UTILISATION DE LA HOTTE

La hotte de cusinière est conçue pour extraire fumée, vapeurs de cuisson et odeurs de la zone de la table de cuisson. Pour obtenir les更好地 résultats,mettre le ventilateur de la hotte en marche avant d'entrepreneure une cuisson, et laisser le ventilateur fonctionner pendant plusieurs minutes après l'achèvement d'une cuisson pour pouvoir évacuer de la cuisine toute trace d'odeur de cuisson, vapeur ou fumée.

Les commandes de la hotte sont situées sur le panneau avant de la hotte.

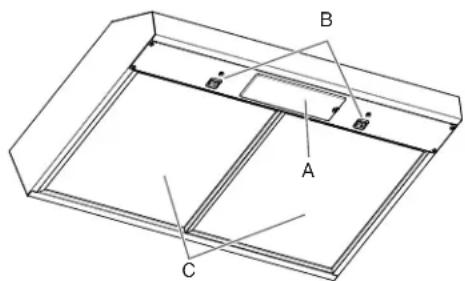

A. Logement et protège-ampoule de l'ampoule
B. Patte de retenue du filtré àGRAISSSE
C. Filtre à graisse

Commandes de la hotte de cuisineire

A. Commutateur d'éclairage Marche/arrêt
B. Commutateur de vitesse du ventilateur

Fonctionnement de la lampe

Pousser le commutateur d'éclairage vers la droite à la position 1 pour placer la lumière au réglage d'éclairage faible (veilleuse).
Pousser le commutateur d'éclairage vers la droite à la position
2 pour placer la luzière au réglage d'éclairage puissant.

Fonctionnement du ventilateur

La vitesse du ventilateur est variable. Tourner le commutateur du ventilateur vers la croite pourmettreleventilateurenposition Marche.Continuer de faire tourner le commutateur jusqu'à la vitesse de ventilateur souhaitatione.

Pour eteindre le ventilateur, tourner le commutateur de vitesse du ventilateur vers la gauche pourmettre le ventilateur en position Arret.

ENTRETIEN DE LA HOTTE

Nettoyage

IMPORTANT: Nettoyer féquèment la hotte et les filtres àGRAISSÉ en suivant les instructions suivantes. Réinstaller le filtré àGRAISSÉ avant de faire fonctionner la hotte.

Surfaces externes :

IMPORTANT: Ne pas utiliser de tampons de récurge savonnoux, de nettoyants abrasifs, de crème à polir pour table de cuisson, de laine d'acier, de chiffons de lavage rugieux ou d'essuie-tout.

Pour éviter d'endommager les surfaces en acier inoxydable, ne pas utiliser de nettoyants contenant du chlore.

Méthode de nettoyage :

Detergent liquide ou nettoyant tout usage : Rincer à l'eau propre et secher avec un chiffon doux sans charpie.
Nettoyant à vitre pour éliminer les traces de doigts.
Pour les modèles en acier inoxydable, utiliser le nettoyant et poli pour acier inoxydable. Voir la section "Assistance ou service" pour commander.
Pour les modèles en acier inoxydable, frottier dans la direction du grain pour éviter d'égratigner ou d'endommager la surface.

Filtre à graisse ou au charbon

Nettoyage du filtré :

1. Oter la vis de la patte de retenue du filtré àGRAISSE.
2. Faire pivoter la patte de retenue du filtré àGRAISSSE pour libérer le filtré.

1. Installations avec évacuation à l'extérieur : Les filtres à graisses doivent être nettoyés avec de l'eau tiède, du liquide vaisselle et une Brosse non abrasive.

Pour les installations sans évacuation à l'extérieur

(recyclage) : Le filtré à charbon n'est pas lavable. Pour des renseignements sur la commande, voir la section “Assistance ou service”.

REMARQUE:

Pour réduire les risques d'incendie ou de chocolélectrique lorsquela hotte est utilisée mode recirculation, utilisez uniquement lesmodeles de kit de conversion repertoriés au dessous de:

Kit recyclage: W11371717

Remplacement du filtré :

1. Pour réinstaller le filtré, placer le rebord arrêté du filtré dans la rainure à l'arrière de la hotte. Enforcer le filtré en place et faire pivoter la patte de retenue du filtré pour fixer le filtré à la hotte.
2. Réinstaller la vis dans la patte de retenue du filtré àGRAISE.

Remplacement de l'ampoule DEL

Eteindre la hotte et laisser l'ampoule refroidir.

1. Debranchez le courant.
2. Retirez les filtres àGRAISSE de la hotte.
3. Retirez l'ampoule DEL située derrière la cale d'espacement.

1. Installer une ampoule DEL de 9 watts maximum, 120 V, à culot E26.
2. Réinstaller le cabochon : Exercer une pression sur le cabochon pour pouvoir insérer les pattes dans les ouvertures d'insertion.
3. Reconnecter la source de courant électrique. Si la nouvelle lampe ne fonctionne pas, vérifier que l'ampoule est correctement insérée dans sa douille avant de demander l'intervention d'un dépanneur.

SCHEMA DE CÂBLAGE

SEL0157858A

Si vous avez besoin de service

Lorsque vous appelez, veuillez connaitre la date d'achat et le modele et numero de série de votre apparéil. Ces informations aidez-nous à moins répondre à votre demande.

Si vous avez besoin de pieces de rechange

Si vous avez besoin de commander des pieces de rechange, nous vous recommendans d'utiliser seulement des pieces de rechange FSP®. Les pieces de rechange FSP® conviendront et fonctionneront bien car elles sont fabriquées avec la même précision que cette utilisée pour fabriquer chaque nouvel apparéil Whirlpool®.

Pour localiser des pieces de rechange FSP® dans votre région, appelezez-nous ou votre centre de service désigné Whirlpool le plus proche.

Au Canada

Veuillez appeler sans frais le Centre pour l'eXperiencé de la clientèle de Whirlpool Canada au : 1-800-807-6777 ou visitez notre site web à www.whirlpool.ca.

Nos consultants vous renseigneront sur les sujets suivants :

■ Programmation d'une intervention de dépannage. Les techniciens de service désignés par Whirlpool sont formés pourmplir la garantie des produits et fournir un service après garantie partout au Canada.

• Caracteristiques et specifications sur toute notre gamme d'appareils electroménagers.
  Références aux concessionnaires Whirlpool locaux.
  Consignes d'utilisation et d'entretien.
  Vente d'accessoires et de pieces de rechange.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez soumettre par écrit toute question ou préoccupation à Whirlpool Canada à l'adresse suivante :

Centre pour l'eXperience de la clientèle

Whirlpool Canada

200-6750 Century Ave. Mississauga,

Ontario L5N 0B7

Veuillez inclure dans votre correspondance un numero de téléphone ou l'on peut vous joindre dans la journee.
