4980 - Thermomètre PeakTech - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Plage de mesure : -50 à 1000 °C, Précision : ±0.5 °C, Résolution : 0.1 °C, Type de capteur : thermocouple K
Utilisation	Idéal pour mesurer la température dans divers environnements, y compris industriels, alimentaires et domestiques.
Maintenance et réparation	Nettoyer l'appareil avec un chiffon doux, éviter l'exposition à des conditions extrêmes, vérifier régulièrement le capteur.
Sécurité	Utiliser l'appareil conformément aux instructions, éviter tout contact avec des températures extrêmes sans protection.
Informations générales	Alimentation : piles 9V, Dimensions : 200 x 100 x 40 mm, Poids : 300 g, Garantie : 2 ans.

FOIRE AUX QUESTIONS - 4980 PeakTech

Comment calibrer le thermomètre PeakTech 4980 ?

Pour calibrer le thermomètre, immergez la sonde dans de l'eau glacée (0°C) et ajustez le réglage jusqu'à ce que l'affichage indique 0°C. Répétez le processus avec de l'eau bouillante (100°C) si nécessaire.

Pourquoi le thermomètre affiche-t-il des lectures incohérentes ?

Des lectures incohérentes peuvent être dues à des interférences de températures ambiantes ou à un contact insuffisant de la sonde avec l'objet mesuré. Assurez-vous que la sonde est correctement positionnée et laissez-lui le temps de stabiliser la mesure.

Le thermomètre ne s'allume pas, que faire ?

Vérifiez si les piles sont correctement installées et si elles ne sont pas épuisées. Remplacez les piles si nécessaire et essayez de rallumer l'appareil.

Comment changer les unités de mesure de Celsius à Fahrenheit ?

Pour changer les unités, maintenez enfoncé le bouton 'Mode' pendant quelques secondes jusqu'à ce que l'unité de mesure change sur l'écran.

Le thermomètre ne réagit pas lorsque j'essaie de prendre une mesure, que faire ?

Assurez-vous que la sonde est propre et exempte de débris. Vérifiez également que l'appareil est bien allumé et en mode de mesure. Si le problème persiste, redémarrez l'appareil.

Comment nettoyer le thermomètre PeakTech 4980 ?

Pour nettoyer l'appareil, utilisez un chiffon doux et humide. Évitez d'utiliser des produits chimiques agressifs ou d'immerger l'appareil dans l'eau.

Quelle est la plage de mesure du thermomètre PeakTech 4980 ?

La plage de mesure du thermomètre PeakTech 4980 est de -50°C à 300°C.

Que faire si la sonde est endommagée ?

Si la sonde est endommagée, il est recommandé de ne pas utiliser l'appareil et de contacter le service après-vente pour obtenir des conseils sur le remplacement de la sonde.

MODE D'EMPLOI 4980 PeakTech

1. Consignes de sécurité pour l'utilisation de l'appareil

Ce produit est conforme aux exigences des directives suivantes de l'Union européenne pour la conformité CE : 2014/30/EU (compatibilité électromagnétique), 2011/65/EU (RoHS). Nous confirmons par la présente que ce produit répond aux normes de protection essentielles, qui sont données dans les directives du conseil pour l'adaptation des réglementations administratives pour le Royaume-Uni des réglementations de compatibilité électromagnétique 2016 et des réglementations relatives aux équipements électriques (sécurité) 2016.

Les dommages engendrés par le non-respect de ces consignes sont exclus de toutes prétentions quelles qu’elles soient.

• Ne pas exposer l’appareil à des températures extrêmes, aux rayonnements directs du soleil, à une humidité extrême ou à des liquides

• Lorsqu'il est en fonctionnement (émission d'un faisceau laser), manier l'appareil avec une extrême prudence

• Ne jamais diriger le faisceau laser vers les yeux

• Ne jamais orienter le faisceau laser en direction de substances gazeuses ou de réservoirs de gaz (risque d'explosion)

• Tenir le faisceau laser éloigné d'objets réfléchissants (risque de lésion oculaire)

• Éviter tout contact avec le faisceau laser (ne pas exposer son corps aux émissions du laser)

• Ne pas utiliser l’appareil à proximité de champs magnétiques puissants (moteurs, transformateurs, etc.)

• Ne pas exposer l'appareil à de fortes secousses

• Ne pas tenir de fers à souder chauds à proximité immédiate de l’appareil43

• Avant son utilisation, l'appareil doit se stabiliser à la température ambiante. (Important en cas de transport d'une pièce froide vers une pièce chaude et inversement)

• Ne procéder à aucune modification technique sur l’appareil

• L’ouverture de l’appareil ainsi que les travaux de maintenance et de réparation ne doivent être effectués que par des techniciens SAV qualifiés

• Les appareils de mesure ne doivent pas être maniés par des enfants ! Nettoyage de l’appareil Ne nettoyer l’appareil qu’avec un chiffon humide qui ne peluche pas. Utiliser uniquement des produits nettoyants courants. Lors du nettoyage, veiller impérativement à ce qu’aucun liquide ne pénètre l'appareil. Cela pourrait entraîner un court-circuit et la destruction de l’appareil.

Le thermomètre infrarouge est conforme aux prescriptions de sécurité des normes ANSI S1.4 et IEC 651 type 2.

• Mesure précise, sans contact

• Affichage de la température en °F ou en °C, au choix

• Data Hold (fonction de maintien de la valeur de mesure)

• Rétroéclairage (bleu, rouge en cas d'alarme)

• Marquage du point de visée (laser 2 points)

• Choix automatique de la plage

• Facteur d'émission réglable

• Mesure permanente réglable44

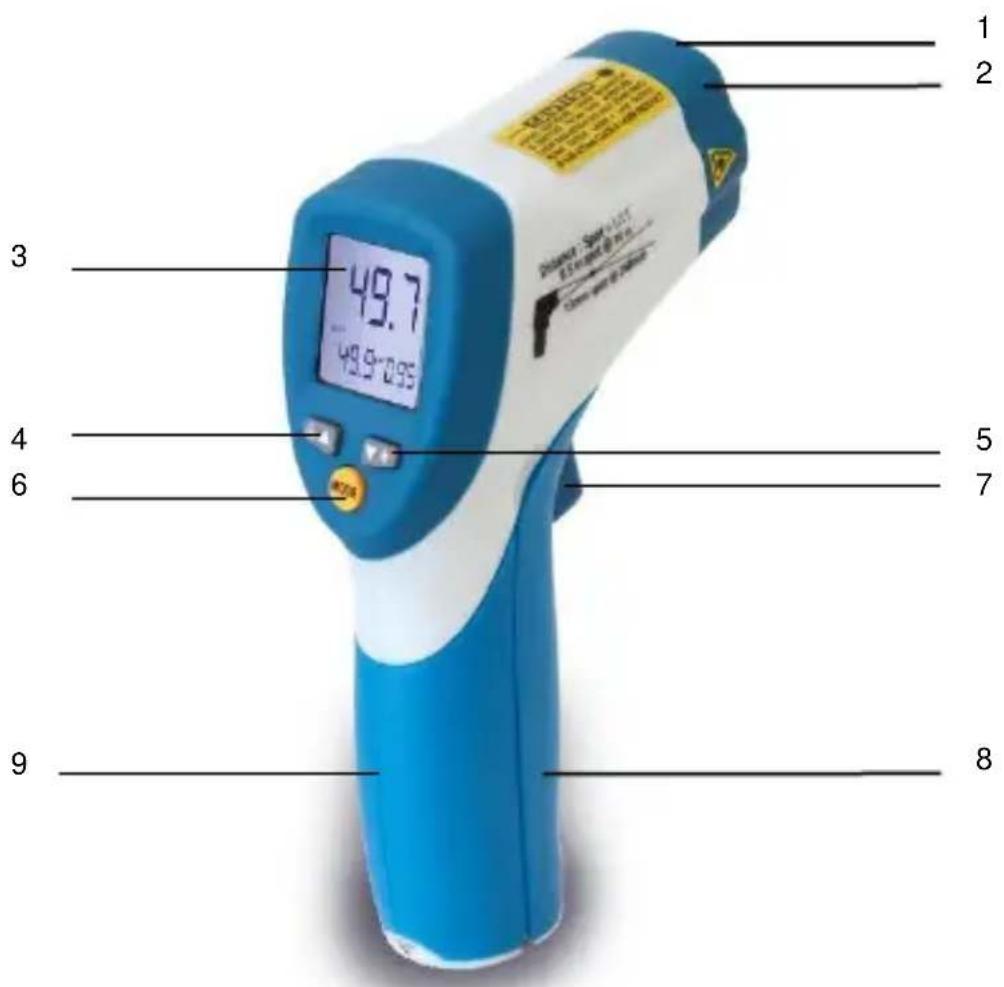

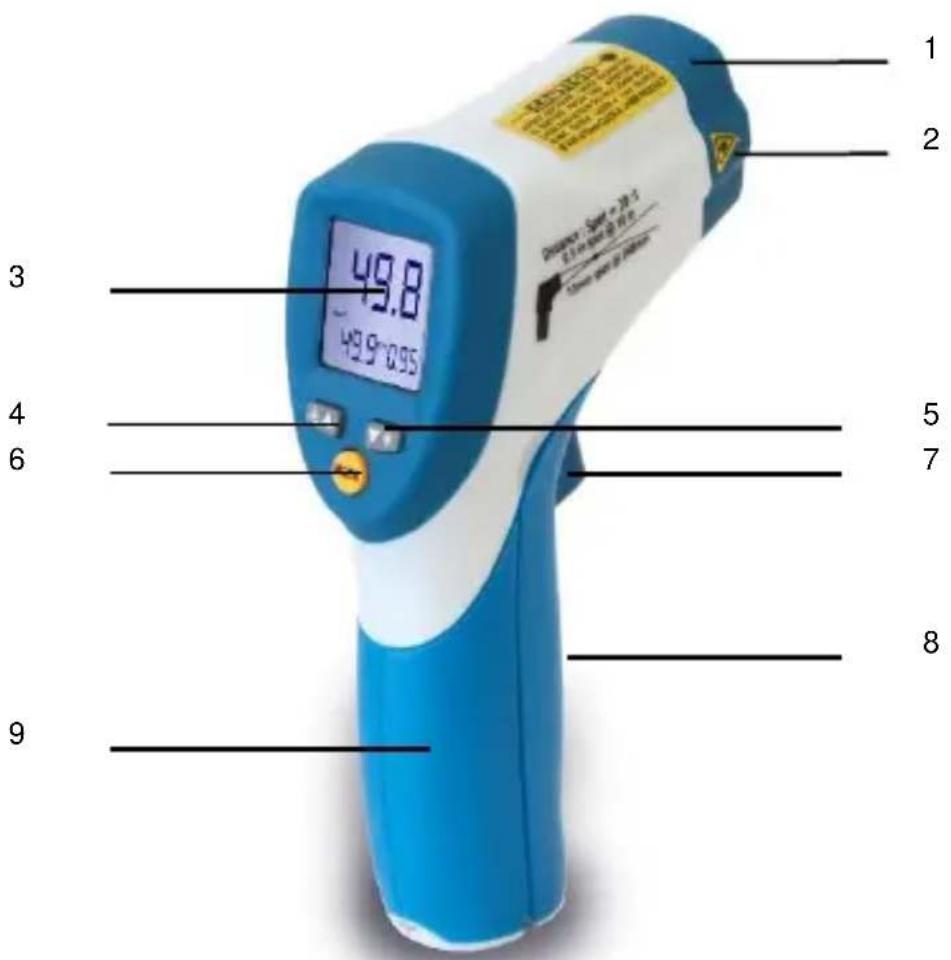

3. Raccords et éléments de commande sur

4. Bouton d'activation du laser / Flèche vers le haut

5. Bouton de rétroéclairage / Flèche vers le bas

7. Bouton d'activation/maintien de la fonction ON/HOLD

8. Compartiment à pile

4. Bouton d'activation du laser / Flèche vers le haut

5. Bouton de rétroéclairage / Flèche vers le bas

7. Bouton d'activation/maintien de la fonction ON/HOLD

8. Compartiment à pile

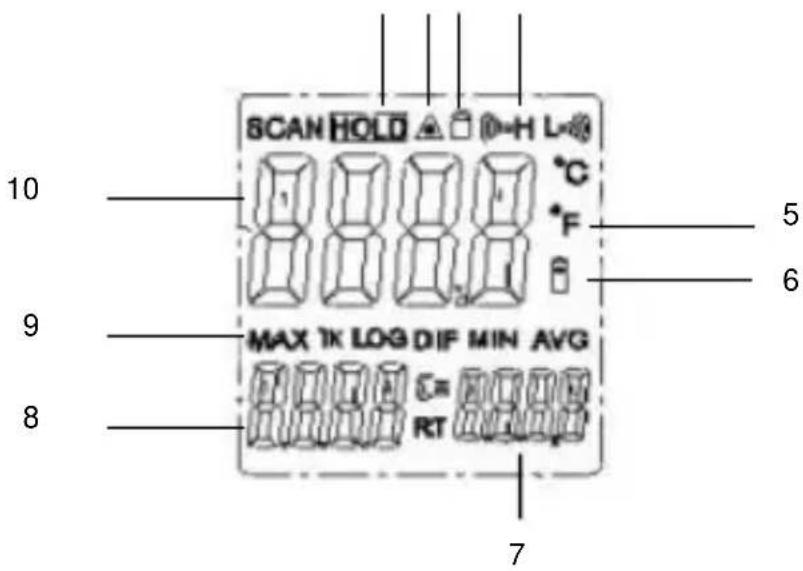

3.1. Écran d'affichage

1. Symbole de la fonction de maintien de la valeur mesurée

4. Symboles d'alarme pour les limites de température

inférieure et supérieure définies

6. Témoin de charge de la pile

7. Symbole facteur d'émission

8. Affichage de la température maximale

9. Symbole de la fonction de mesure de la valeur maximale

10. Affichage de la température actuelle mesurée

4. Conditions de mesure

Pour mesurer la température, tenir le capteur IR en direction de l'objet à mesurer. Les différences dans la température ambiante sont compensées automatiquement. Attention ! En cas de différences importantes dans la température ambiante, il faut parfois jusqu'à 30 minutes pour la compensation.

Il convient de prévoir une pause de quelques minutes entre la mesure de températures élevées et la mesure de températures basses. Ce délai est nécessaire au « refroidissement » du capteur IR. Le non- respect de cette consigne peut entraîner des erreurs de précision.

5. Mesures IR sans contact

5.1. Mise en marche/arrêt de l'appareil

1. Réaliser la mesure en appuyant sur la touche ON/HOLD

2. Lire la valeur mesurée sur l'écran LCD. L'appareil s'éteint

automatiquement 7 secondes environ après avoir relâché la touche ON/HOLD. 5.2. Sélection de l'unité de température Pour sélectionner l'unité de température (°C/°F), ouvrir le compartiment de la pile (voir aussi paragraphe 7) et faire coulisser le commutateur présent sur l'unité souhaitée. L'unité définie par défaut est le °C. 5.3. Data Hold (fonction de maintien de la valeur de mesure)

1. Appuyer sur la touche ON/HOLD pour « geler » l'affichage de la

température actuelle mesurée

2. Dès que la touche ON/HOLD est relâchée, la valeur de

température actuellement mesurée reste affichée pendant environ 7 secondes.48 5.4. Rétroéclairage de l’écran LCD Pour activer le rétroéclairage de l'écran LCD, procéder comme décrit :

1. Allumer l'appareil avec la touche ON/HOLD

2. Appuyer sur la touche BACKLIGHT (5). Le rétroéclairage est

3. Pour désactiver le rétroéclairage, appuyer de nouveau sur la

touche BACKLIGHT (5). 5.5. Activation du faisceau laser

1. Allumer l'appareil avec la touche ON/HOLD (7).

2. Appuyer sur la touche LASER (4) pour mettre le laser en marche.

3. Pour désactiver le rétroéclairage, appuyer de nouveau sur la

touche LASER (4). Touches de fonction

1. Pendant le processus de mesure, quand la touche ON/HOLD est

enfoncée ou quand le mode verrouillage est activé, il est possible d'utiliser les touches (4) et (5) pour régler le facteur d'émission.

2. Quand l'affichage est en mode HOLD, donc quand une mesure a

été réalisée et que la valeur mesurée est gelée sur l'écran, il est possible d'utiliser la touche (4) pour activer ou désactiver le laser, et la touche (5) pour activer ou désactiver le rétroéclairage.

3. Pour définir la fonction alarme pour les limites de température

supérieure (HAL) et inférieure (LAL), mais aussi du facteur d'émission (EMS), appuyer sur la touche MODE (6) jusqu'à ce que le symbole de la fonction sélectionnée s'affiche sur l'écran LCD. Appuyer ensuite sur les touches (4) et/ou (5) pour saisir la valeur souhaitée. Quand les limites HAL ou LAL se déclenchent, le rétroéclairage clignote en rouge et un signal sonore retentit.49 LOCK on/off HAL on/off Réglage HAL LOW on/off Réglage LOW Réglage EMS

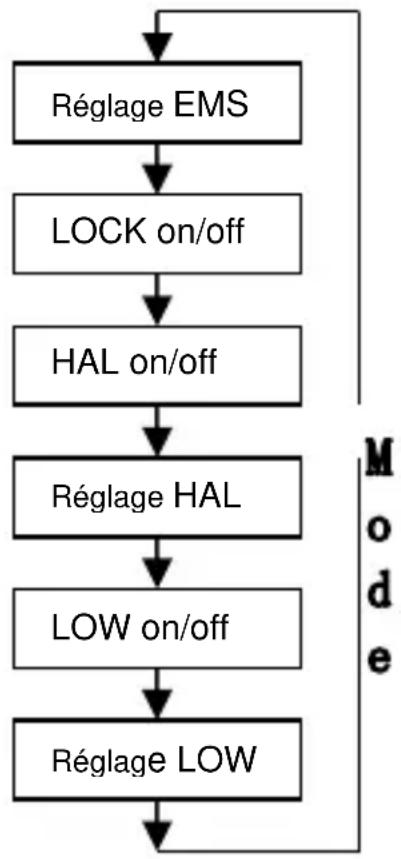

Fonctions de la touche MODE Appuyer sur la touche MODE pour pouvoir définir la fonction supplémentaire correspondante. Définir le facteur d'émission (EMS), activer/désactiver le verrouillage (Lock On/Off), activer/désactiver la fonction alarme de la limite de température supérieure, définir la limite de température supérieure, activer/désactiver la fonction alarme de la limite de température inférieure, définir la limite de température inférieure. Cet appareil est équipé d'une fonction alarme visuelle. Pendant une mesure, si la température mesurée est supérieure à la température « High Alarm » prédéfinie, le rétroéclairage se met à clignoter en rouge (LED). L'appareil se comporte de la même façon lorsque la température mesurée est inférieure à la température « Low Alarm » prédéfinie. Les paramètres « High Alarm » et « Low Alarm » doivent être prédéfinis et activés.50 5.6. Description du faisceau infrarouge PeakTech

6. Caractéristiques techniques

Affichage Écran LCD à 3 caractères, avec rétroéclairage Plage de mesure P 4975 P 4980

-50°C…650°C (-58°F…1202°F) -50°C…800°C (-58°F…1472°F) Séquence de mesure env. 6 x/sec. (150ms) Arrêt automatique après 7 secondes environ Résolution 0,1°C/F, 1°C/F Émission 0,1 ~ 1,0 variable Sensibilité spectrale 8 ... 14 µm Appareil laser Classe 2, sortie < 1mW, longueur d'onde 630 - 670 nm Coefficient de distance P 4975 P 4980

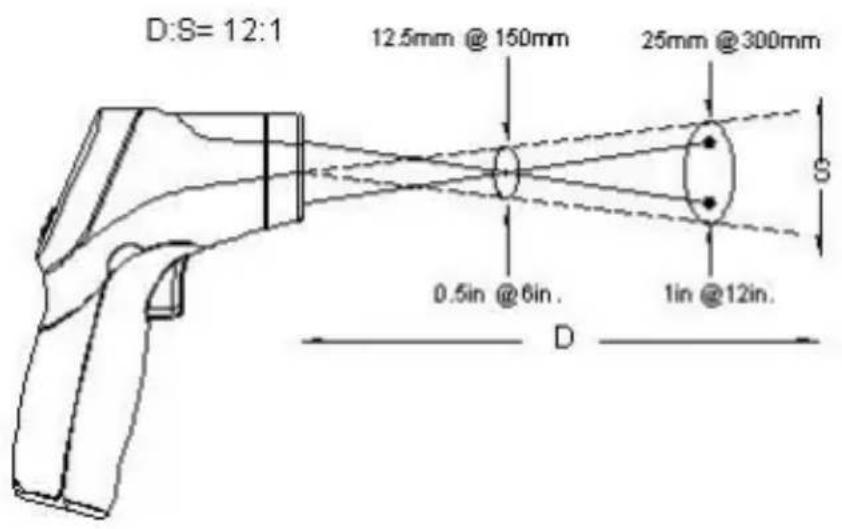

12 : 1 20 : 1 Plage de température de service 0 ... 50 °C / 32 ... 122 °F Humidité de l'air 10% - 90% Alimentation électrique Pile 9 V Dimensions (lxhxp) 42 x 155 x 95 mm Poids 180 g52 6.1. Spécifications du thermomètre infrarouge PeakTech

4975 : Plage (sélection auto 0,1°C/1°C) Résolution Précision -50,0°C à 300°C -50°C - +20°C 0,1°C 2,5°C +20°C-300°C 1,0% L. 2°C 201°C à 650°C 1°C -1,5% L. Plage (sélection auto 0,1°F/1°F) Résolution Précision -58,0°F à 572°F -58°F - +68°F 0,1°F 4,5°F +68°F-572°F 1,0% L. 2,8°F 572°F à 1202°F 1°F 1,5% L.

4980 : Plage (sélection auto 0,1°C/1°C) Résolution Précision -50,0°C à 300°C -50°C - +20°C 0,1°C 2,5°C +20°C-300°C 1,0% L. 2°C 300°C à 800°C 1°C 1,5% L. Plage (sélection auto 0,1°F/1°F) Résolution Précision -58,0°F à 572°F -58°F- +68°F 0,1°F 4,5°F +68°F-572°F 1,0% L. 2,8°F 572°F à 1472°F 1°F 1,5% L.

Attention : la précision indiquée est valable pour une température entre 18°C et 28°C et une humidité de l'air inférieure à 80%. Émission : 0 -1 variable Champ optique : S'assurer que la cible à mesurer est plus grande que le faisceau infrarouge. Plus la cible est petite, plus il faut s'en rapprocher. Quand la précision n'est pas indiquée, veiller à ce que la cible soit 2 fois plus grande que le faisceau infrarouge.53

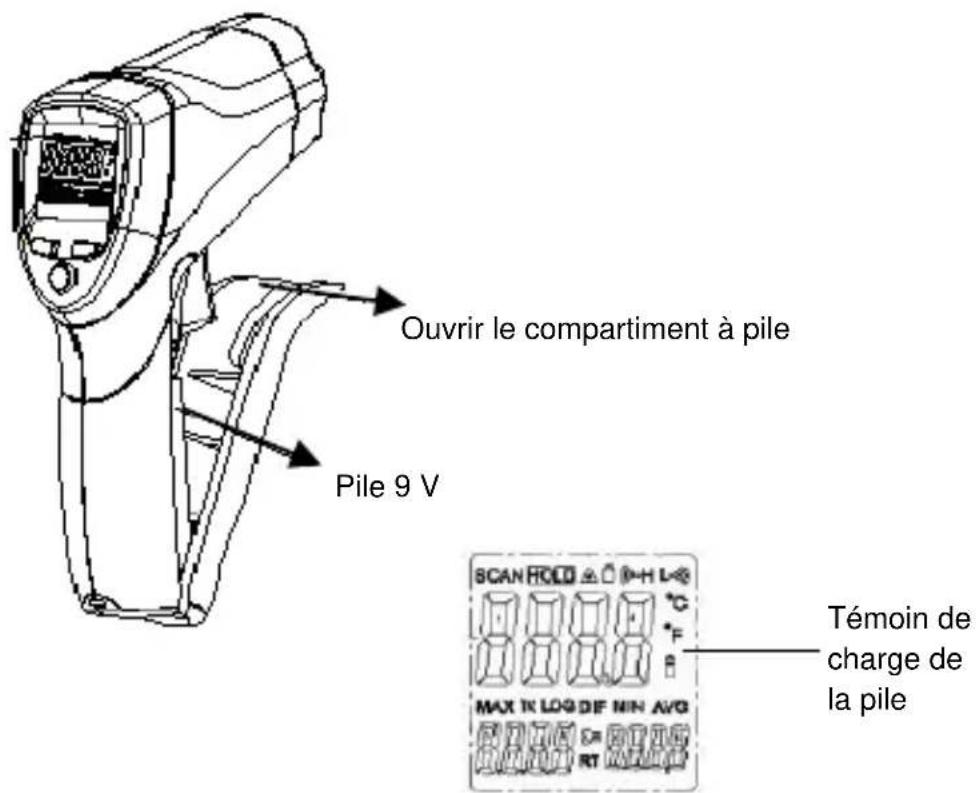

7. Remplacement de la pile

L'apparition du symbole « Bat » sur l'écran indique que la tension de la pile est insuffisante. Après la première apparition du symbole « Bat », la fiabilité des mesures n'est garantie que pendant quelques heures. Remplacer la pile le plus tôt possible. Pour cela, retirer le couvercle du compartiment à pile (voir image ci- dessous), sortir la pile usagée du compartiment et installer la pile neuve. Remettre le couvercle en place et le fermer correctement. Attention ! Les piles usées constituent des déchets spéciaux et doivent être déposées dans des containers prévus à cet effet.

Témoin de charge de la pile Ouvrir le compartiment à pile Pile 9 V54 Notes sur la loi de la batterie De nombreux appareils sont livrés avec des piles qui. z. B. pour utiliser les télécommandes. Des piles ou des piles rechargeables peuvent également être installées de manière permanente dans les appareils eux-mêmes. Dans le cadre de la distribution de ces piles ou de ces piles rechargeables, en tant qu’importateur au sens de la loi sur les piles, nous sommes tenus d’informer nos clients de ce qui suit: Veuillez vous débarrasser des piles usagées, conformément à la loi en vigueur - l'élimination des ordures ménagères est expressément interdite par la loi sur les piles - dans un point de collecte municipal ou placez-les dans le commerce gratuitement. Vous pouvez retourner gratuitement les piles obtenues chez nous après utilisation à notre adresse indiquée à la dernière page ou nous les renvoyer suffisamment affranchies par la poste. Les piles contaminées sont identifiées par un symbole représentant une poubelle barrée sur une croix et par le symbole chimique (Cd, Hg ou Pb) du métal lourd déterminant son classement comme polluant:

Le ministère de l’Environnement, de la Conservation de la nature et de la Sécurité nucléaire fournit des indications supplémentaires sur la réglementation des batteries.

8. Comment fonctionne l'appareil ?

Ce thermomètre infrarouge mesure la température à la surface des objets. Le capteur optique, spécifique à l'appareil, reflète et transfère l'énergie qui est recueillie et concentrée sur le capteur.55 L'appareil convertit électroniquement les informations en une température qui s'affiche alors sur l'écran. Le laser a pour mission de mieux détecter la cible en cas de mesure de la température dans des endroits difficiles d'accès. 8.1. Champ de mesure S'assurer que l'objet à mesurer est plus grand que le point de mesure du faisceau infrarouge. Plus la surface de l'objet-cible est petite, plus il faut s'en approcher. Quand la précision d'une mesure est critique, il faut veiller à ce que l'objet-cible soit au moins deux fois plus grand que le point de mesure du faisceau infrarouge. 8.2. Distance et point laser Plus la distance à l'objet-cible augmente, plus le point de mesure IR grandit sur la surface à mesurer. 8.3. Mesure d'une source de chaleur Pour trouver une source de chaleur, viser avec le thermomètre un endroit hors de la zone à mesurer et déplacer le point laser de haut en bas jusqu'à ce que la source de chaleur ait été mesurée. Remarques :

1. L'appareil ne peut pas procéder à des mesures à travers des

surfaces transparentes, du verre par exemple. Sinon, c'est la température à la surface du verre qui est mesurée.

2. La poussière, la fumée, la vapeur, etc. peuvent empêcher la

réalisation de mesures précises car ils recouvrent l'optique de l'appareil.56 8.4. Capacité d'émission La plupart des matières organiques (90 % des applications classiques) et les surfaces peintes ou oxydées présentent un facteur d'émission de 0,95. Les mesures imprécises sont dues à des surfaces métalliques brillantes ou polies. Pour compenser ce phénomène, recouvrir la surface à mesurer de ruban adhésif ou peindre la surface en noir. Attendre quelques instants que le ruban adhésif prenne la température de la surface recouverte. Mesurer alors la température du ruban adhésif ou de la surface peinte. Matériau Qualité Température Facteur d' émission (ɛ) Aluminium poli 50°C à 100°C 0,04 à 0,06 surface brute 20°C à 50°C 0,06 à 0,07 fortement oxydé 50°C à 500°C 0,2 à 0,3 bronze d'aluminium 20°C 0,6 oxyde d'aluminium, poudre d'aluminium température normale 0,16 Laiton mat, ferré 20°C à 350°C 0,22 oxydé à 600°C 200°C à 600°C 0,59 à 0,61 poli 200°C 0,03 traité au papier abrasif 20°C 0,2 Bronze poli 50°C 0,1 poreux et brut 50°C à 150°C 0,55 Chrome poli 50°C 500°C à 1000°C 0,1 0,28 à 0,38 Cuivre poli à la presse 20°C 0,07 poli par électrolyse 80°C 0,018 pulvérisé par électrolyse température normale 0,76 fondu 1100°C à 1300°C 0,13 à 0,15 Cuivre oxydé 50°C 0,6 à 0,7 oxydé et noir 5°C 0,8857 Fer avec de la rouille 20°C 0,61 à 0,85 poli par électrolyse 175°C à 225°C 0,05 à 0,06 traité au papier abrasif 20°C 0,24 oxydé 100°C 125°C à 525°C 0,74 0,78 à 0,82 laminé à chaud 20°C 0,77 laminé à chaud 130°C 0,6 Peinture bakélite 80°C 0,93 noire, mate 40°C à 100°C 0,96 à 0,98 noire, brillante, injectée sur du fer 20°C 0,87 résistant à la chaleur 100°C 0,92 blanche 40°C à 100°C 0,80 à 0,95 Lampe noire

20°C à 400°C 0,95 à 0,97 appliquée sur surfaces rigides 50°C à 1000°C 0,96 avec silicate alcalin 20°C à 200°C 0,96 Papier noir température normale 0,90 noir, mat idem 0,94 vert idem 0,85 rouge idem 0,76 blanc 20°C 0,7 à 0,9 jaune température normale 0,72 Verre

20°C à 100°C 250°C à 1000°C 1100°C à 1500°C 0,94 à 0,91 0,87 à 0,72 0,7 à 0,67 mat 20°C 0,96 Plâtre

20°C 0,8 à 0,9 Glace recouvert d'une couche épaisse de givre 0°C 0,98 Glace lisse 0°C 0,97 Calcaire

température normale 0,3 à 0,4 Marbre gris poli 20°C 0,93 Mica couche épaisse température normale 0,72 Porcelaine vernissée 20°C 0,92 blanche, brillante température normale 0,7 à 0,7558 Caoutchouc dur 20°C 0,95 blanc, gris, brut 20°C 0,86 Sable

température normale 0,6 Gomme- laque noire, mate 75°C à 150°C 0,91 noire, brillante, appliquée sur un alliage de zinc 20°C 0,82 Plomb gris, oxydé 20°C 0,28 oxydé à 200°C 200°C 0,63 rouge, poudre 100°C 0,93 sulfate de plomb, poudre température normale 0,13 à 0,22 Mercure pur 0°C à 100°C 0,09 à 0,12 Molybdène

600°C à 1000°C 0,08 à 0,13 résistance de chauffage 700°C à 2500°C 0,10 à 0,30 Chrome fil, pur 50°C 500°C à 1000°C 0,65 0,71 à 0,79 fil, oxydé 50°C à 100°C 0,95 à 0,98 Nickel absolument pur, poli 100°C 200°C à 400°C 0,045 0,07 à 0,09 oxydé à 600°C 200°C à 600°C 0,37 à 0,48 fil 200°C à 1000°C 0,1 à 0,2 Nickel Nickel oxydé 500°C à 650°C 1000°C à 1250°C 0,52 à 0,59 0,75 à 0,86 Platine

1000°C à 1500°C 0,14 à 0,18 pur poli 200°C à 600°C 0,05 à 0,10 feuillard 900°C à 1100°C 0,12 à 0,17 fil 50°C à 200°C 0,06 à 0,07 fil 500°C à 1000°C 0,10 à 0,1659 Argent pur poli 200°C à 600°C 0,02 à 0,03

alliage (8% de nickel, 18% de chrome) 500°C 0,35 galvanisé 20°C 0,28 oxydé 200°C à 600°C 0,80 fortement oxydé 50°C 500°C 0,88 0,98 récemment laminé 20°C 0,24 surface brute, plane 50°C 0,95 à 0,98 rouillé, rouge 20°C 0,69 tôle 950°C à 1100°C 0,55 à 0,61 tôle, revêtement en nickel 20°C 0,11 tôle, polie 750°C à 1050°C 0,52 à 0,56 tôle, laminée 50°C 0,56 inoxydable, laminé 700°C 0,45 inoxydable, décapé au jet de sable 700°C 0,70 Fonte coulée 50°C 1000°C 0,81 0,95 fluide 1300°C 0,28 oxydé à 600°C 200°C à 600°C 0,64 à 0,78 poli 200°C 0,21 Étain poli à la presse 20°C à 50°C 0,04 à 0,06 Titane oxydé à 540°C 200°C 500°C 1000°C 0,40 0,50 0,60 poli 200°C 500°C 1000°C 0,15 0,20 0,36 Tungstène

200°C 600°C à 1000°C 0,05 0,1 à 0,16 résistance de chauffage 3300°C 0,39 Zinc oxydé à 400°C 400°C 0,11 surface oxydée 1000°C à 1200°C 0,50 à 0,60 poli 200°C à 300°C 0,04 à 0,05 tôle 50°C 0,2060 Zirconium oxyde de zirconium, poudre température normale 0,16 à 0,20 silicate de zirconium, poudre température normale 0,36 à 0,42 Amiante panneau 20°C 0,96 papier 40°C à 400°C 0,93 à 0,95 poudre température normale 0,40 à 0,60 schiste 20°C 0,96 Carbone résistance de chauffage 1000°C à 1400°C 0,53 purifié (0,9% de cendres) 100°C à 600°C 0,81 à 0,79 Ciment

température normale 0,54 Charbon de bois poudre température normale 0,96 Argile cuit 70°C 0,91 Tissu noir 20°C 0,98 Ébonite

température normale 0,89 Gel lubrifiant épais 80°C 0,85 Silicium poudre granuleuse température normale 0,48 Silicium silicium, poudre température normale 0,30 Scories chaudière 0°C à 100°C 200°C à 1200°C 0,97 à 0,93 0,89 à 0,70 Neige

0,80 Stuc brut, cuit 10°C à 90°C 0,91 Goudron papier bitumé 20°C 0,91 à 0,93 Eau couche sur surface métallique 0°C à 100°C 0,95 à 0,98 Brique argile réfractaire 20°C 1000°C 1200°C 0,85 0,75 0,59 résistant au feu, .... 1000°C 0,46 résistant au feu, très décapé 500°C à 1000°C 0,80 à 0,90 résistant au feu, peu décapé 500°C à 1000°C 0,65 à 0,75 silicium (95% Si0²) 1230°C 0,6661
