5140 - Thermomètre PeakTech - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermomètre numérique double entrée (T1, T2, T1-T2)
Marque	PeakTech
Modèle	5140
Affichage	LCD 3½ chiffres, max 1999 points, avec rétroéclairage
Plage de mesure (sonde K)	-200 °C à +1372 °C / -328 °F à 2501 °F / 73 K à 1645 K
Plage de mesure (sonde J)	-210 °C à +1100 °C / -346 °F à 2012 °F / 73 K à 1645 K
Résolution	0,1 °C/°F/K en dessous de 1000, 1 °C/°F/K au-dessus
Précision (T1, T2 au-dessus de -100 °C)	± [0,15% de la lecture + 1 °C (1,8 °F)]
Précision (T1, T2 en dessous de -100 °C)	± [0,5% de la lecture + 2 °C (3,6 °F)]
Précision différentielle T1-T2	± [0,5% de la lecture + 1 °C (1,8 °F)]
Unités de mesure	°C, °F, Kelvin (commutable)
Fonctions principales	MIN/MAX/AVG, HOLD, Offset (décalage jusqu'à ±5 °C), rétroéclairage, extinction automatique (20 min, désactivable)
Type de sonde	Thermocouple type K et J (connecteurs miniatures)
Alimentation	3 piles 1,5 V AAA (UM-4)
Dimensions	62 x 162 x 28 mm
Poids	180 g
Température de fonctionnement	0 °C à +50 °C, humidité < 80 %
Température de stockage	-10 °C à +50 °C, humidité < 70 %
Protection contre les surcharges	24 V AC eff ou 60 V DC pour toutes les entrées
Entretien et nettoyage	Nettoyer avec un chiffon humide non pelucheux et un détergent doux. Éviter la pénétration de liquide. Ne pas utiliser de produits abrasifs.
Sécurité	Conforme CE, ne pas exposer aux températures extrêmes, à l'humidité excessive, aux champs magnétiques forts ni aux liquides. Retirer la pile en cas d'inutilisation prolongée.
Pièces détachées et réparabilité	Réparations réservées à un technicien qualifié. Piles remplaçables par l'utilisateur. Aucune autre pièce détachée spécifiée.
Informations générales	Livré avec sacoche, piles, sonde à perle TF-50 (type K) et sonde universelle TF-55 (pour P5140). Étalonné en usine; réétalonnage recommandé après 1 an.

FOIRE AUX QUESTIONS - 5140 PeakTech

Comment mettre en marche le thermomètre PeakTech 5140 ?

Appuyez sur le bouton d'alimentation (bouton Enter) pour allumer l'appareil. L'écran affiche la température mesurée. Pour éteindre, maintenez le bouton enfoncé quelques secondes.

Comment changer les piles ?

Lorsque le symbole de pile apparaît, remplacez les piles : dévissez le couvercle du compartiment à piles au dos de l'appareil, retirez les piles usagées, insérez trois piles AAA neuves en respectant la polarité, puis refermez le couvercle.

Comment sélectionner le type de sonde (K ou J) ?

Le type de sonde se règle en mode Setup. Maintenez la touche Set/☀ enfoncée pendant 3 secondes pour entrer en mode Setup, puis utilisez les touches ▲/HOLD ou MAX/MIN/▼ pour sélectionner 'TYPE' et appuyez sur Enter pour choisir K ou J. Quittez en maintenant Set/☀ 3 secondes.

Comment mesurer une différence de température (T1-T2) ?

Branchez deux sondes (une sur l'entrée T1, l'autre sur T2). Appuyez sur la touche T1/T2/T1-T2 jusqu'à afficher 'T1-T2' à l'écran. La valeur affichée est la différence entre les deux températures.

Comment utiliser la fonction HOLD ?

En mode de mesure normal, appuyez sur la touche ▲/HOLD pour figer la valeur actuelle. L'écran affiche 'HOLD'. Appuyez à nouveau pour revenir à la mesure en continu.

Comment afficher les valeurs MIN, MAX et MOYENNE ?

Appuyez plusieurs fois sur la touche MAX/MIN/▼ pour parcourir les modes : MAX (valeur maximale), MIN (minimale), AVG (moyenne). La durée écoulée depuis l'activation s'affiche. Maintenez la touche 3 secondes pour quitter le mode.

Comment désactiver l'extinction automatique ?

Allumez l'appareil, puis maintenez la touche Set/☀ pendant 2 secondes pour entrer en mode Setup. Utilisez la touche Enter jusqu'à voir 'STP' puis appuyez sur Enter pour modifier 'SLEEP'. Sélectionnez 'OFF' avec ▲/HOLD ou MAX/MIN/▼, validez avec Enter et quittez en maintenant Set/☀ 2 secondes.

Comment régler le décalage (Offset) pour compenser une sonde ?

En mode Setup, sélectionnez l'option 'OFFSET' pour le canal souhaité (T1 ou T2). Utilisez les touches ▲/HOLD ou MAX/MIN/▼ pour ajuster la valeur (plage ±5.0°C ou ±9.0°F) jusqu'à ce que l'affichage corresponde à une température de référence connue. Validez avec Enter.

Quelles sondes sont incluses avec le PeakTech 5140 ?

Le thermomètre est livré avec une sonde à perle type K (TF-50) pour usage général et une sonde universelle type K (TF-55). Les deux se connectent aux entrées via des connecteurs miniatures.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et humide (non pelucheux) avec un détergent doux. Essuyez délicatement le boîtier. Ne laissez aucun liquide pénétrer à l'intérieur de l'appareil pour éviter les courts-circuits. N'utilisez pas de produits abrasifs ou solvants.

MODE D'EMPLOI 5140 PeakTech

1. Consignes de sécurité

Ce produit est conforme aux exigences des directives suivantes de l'Union européenne pour la conformité CE: 2014/30 / EU (compatibilité électromagnétique), 2011/65 / EU (RoHS).

Avant la mise en service des appareils, le mode d'emploi doit être lu attentivement. Les consignes de sécurité figurant ci-dessous, relatives au fonctionnement des appareils, doivent impérativement être respectées. Les dommages engendrés par le non-respect de ces consignes sont exclus de toutes prétentions quelles qu'elles soient :

• Respecter impérativement les avertissements affichés sur l'appareil.
• Ne pas exposer l'appareil à des températures extrêmes, aux rayonnements directs du soleil, à une humidité extrême ou à des liquides.
• Éviter les fortes secousses.
• Ne pas utiliser l'appareil à proximité de forts champs magnétiques (moteurs, transformateurs, etc.).

• Ne pas tenir de fers à souder chauds à proximité immédiate de l'appareil.

• Avant de passer au mode de mesure, l'appareil doit être stabilisé à la température ambiante.

• Remplacer la batterie dès que le symbole de pile « » s'affiche. Une tension de pile insuffisante peut entraîner des résultats de mesure imprécis.
• Si l'appareil n'est pas utilisé pendant une période prolongée, retirer la pile du compartiment à pile.
• Nettoyer régulièrement le boîtier avec un chiffon humide et un détergent non agressif. Ne pas utiliser de produit à récurer corrosif.
• Éviter toute proximité avec des matières explosives et inflammables.
• Ne procéder à aucune modification technique sur l'appareil.
• L'ouverture de l'appareil ainsi que les travaux de maintenance et de réparation ne doivent être effectués que par des techniciens SAV qualifiés.
• Les appareils de mesure ne doivent pas être maniés par des enfants !

Nettoyage de l'appareil

Ne nettoyer l'appareil qu'avec un chiffon humide qui ne peluche pas. Utiliser uniquement des produits nettoyants courants. Lors du nettoyage, veiller impérativement à ce qu'aucun liquide ne pénètre l'appareil. Cela pourrait entraîner un court-circuit et la destruction de l'appareil.

2. Introduction

Ces thermomètres numériques compacts et maniables conviennent à la mesure de températures à l'aide de sondes de mesure de type « K » et « J ». Les touches pratiques garantissent un maniement confortable et ergonomique d'une seule main.

• Thermomètre de type K avec entrée individuelle
• Plage de température : -200 ... +1372°C
• Possibilité de mesure de la température différentielle par rapport au zéro absolu en Kelvin
• Température relative pour la mesure du temps de montée et du temps de décroissance
• Fonction de décalage (Offset) électronique permettant de compenser les erreurs de l'élément thermique afin de maximiser la précision
• Lecture en °C, °F ou Kelvin (K)
  • Extinction automatique

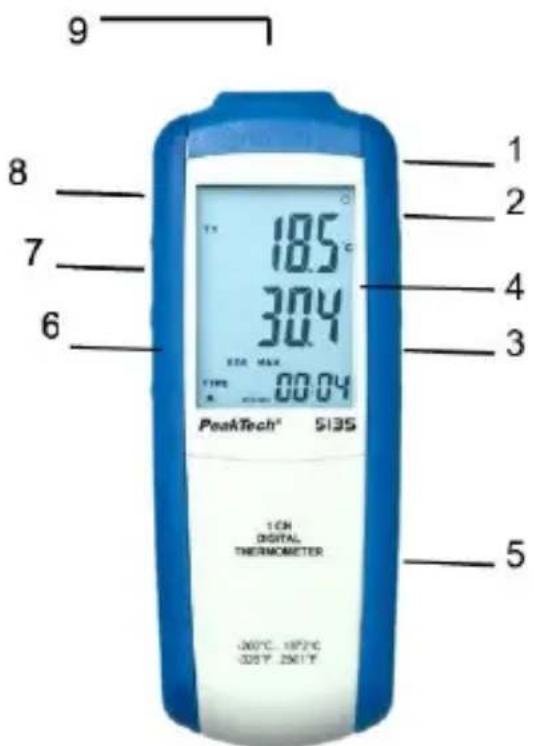

2.1. Ports et boutons sur l'unité P 5135

9 8 7 6 18.5° 30.4 00.04 PeakTech® 5135 1 CH DIGITAL THERMOMETER 200°C, 187°C 325°F, 2501°F 5

1.) Bouton d'alimentation 2.) ENTER-Bouton
3.) Sélecteur °C/°F/K 4.) Écran LCD
5.) Compartiment de batterie 6.) Set/ éclairage -Bouton
7.) MIN/MAX/AVG- Bouton 8.) Hold-Bouton
9.) Typ-K/J- connecteur d'entrée

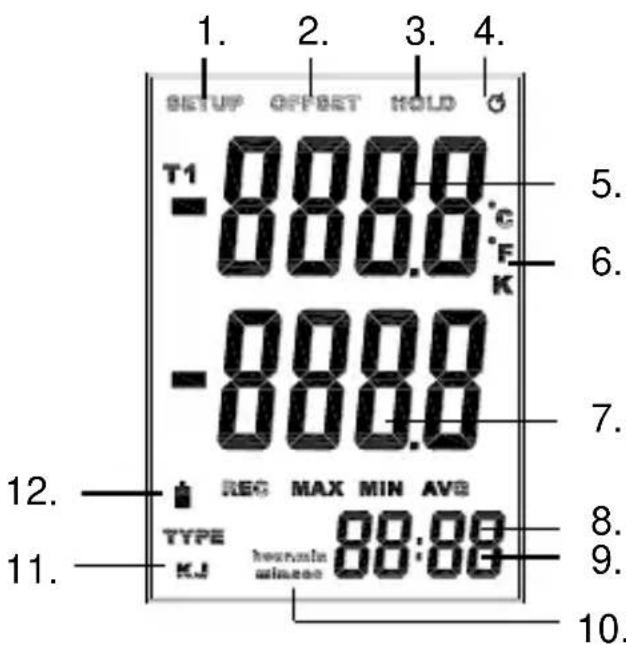

1. 2. 3. 4. SETUP OFFSET HOLD T1 -888.0 °C -888.0 °F K -888.0 REG MAX MIN AVS TYPE 88:88 KJ hovrania minace 12. 11. 5. 6. 7. 8. 9. 10.

1. Démarrage et arrêt de la fonction Setup
2. Réglages du décalage (Offset)
3. Data Hold (fonction de maintien de la valeur de mesure)
4. Symbole pour l'extinction automatique
5. Affichage primaire : T1
6. Unités de température °C/°F/K
7. Affichages secondaires : MIN/MAX/AVG ou Offset, T1
8. Affichage : MAX/MIN/AVG
9. Affichage de la durée
10. Affichage : min:sec ou H:min
11. Sonde de température : type K ou J
12. Affichage de l'état de la pile

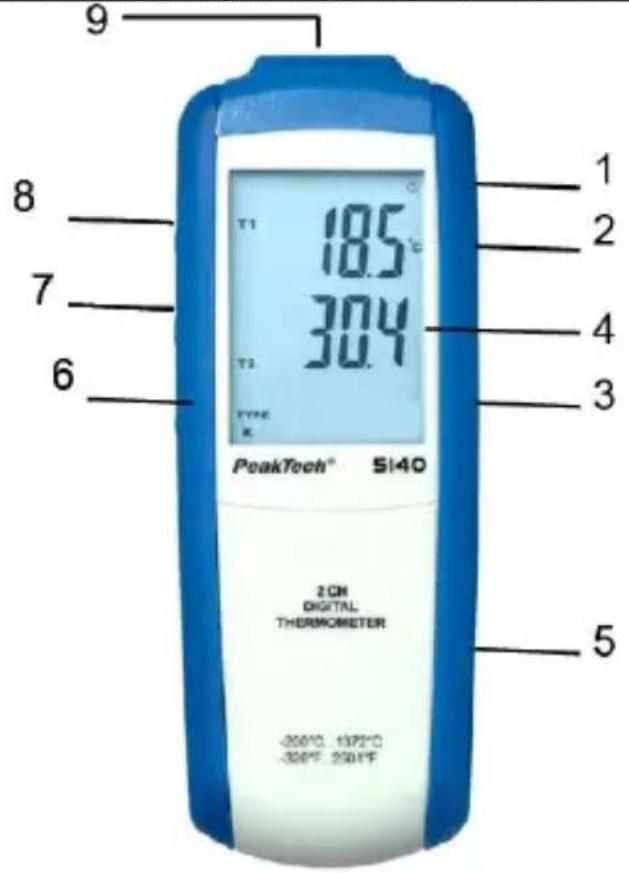

2.2. Ports et boutons sur l'unité P 5140

1 2 3 4 5 6 7 8 9 T1 18.5°C 30.4 TYPE K PeakTech® Si40 2CH DIGITAL THERMOMETER -2001C 13721C -3201F 25011F

1.) Bouton d'alimentation 2.) Sélecteur T1, T2, T1-T2
3.) Sélecteur °C/°F/K 4.) Écran LCD
5.) Compartiment de batterie 6.) Set/ éclairage -Bouton
7.) MIN/MAX/AVG- Bouton 8.) Hold-Bouton
9.) Typ-K/J- connecteur d'entrée

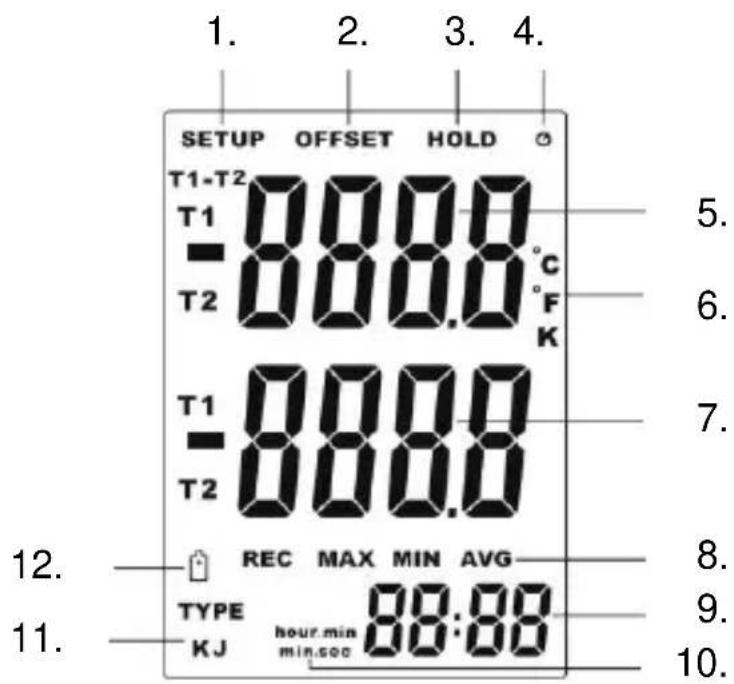

1. 2. 3. 4. SETUP OFFSET HOLD T1-T2 T1 8888 °C T2 000.0 °F K T1 8888 T2 000.0 REC MAX MIN AVG TYPE 88:88 kJ hour.min min.soc 12. 11.

1. Démarrage et arrêt de la fonction Setup (Configuration)
2. Réglages du décalage (Offset)
3. Data Hold (fonction de maintien de la valeur de mesure)
4. Symbole pour l'extinction automatique
5. Affichage primaire : T1, T2, T1-T2
6. Unités de température °C/°F/K
7. Affichages secondaires : MIN/MAX/AVG ou Offset, T1 ou T2
8. Affichage max.: MAX/MIN/AVG
9. Affichage de la durée
10. Affichage max.: min:sec ou H:min
11. Sonde de température : type K ou J
12. Affichage de l'état de la pile

3. Caractéristiques techniques

Afficher Écran LCD 3½ chiffres avec un max. affichage de 1999 et rétroéclairage

Overflow Écran LCD affiche "0L" pour overload ou "----" = entrée ouverte

Vitesse de mesure 2,5 fois par seconde

Sonde de Type "K"- thermocouple, température Téflon isolée (max. 200° C)

Précision ± 2,2° C ou ± 0,75 % de la lecture

Affichage de °C, °F ou K la température (commutable avec bouton-poussoir)

Résolution 0,1°C / 1°C; 0,1°F / 1°F; 0,1 K / 1 K

Protection contre 24 V AC eff ou 60 VDC pour toutes les entrées les surcharges

Entrées standards thermosondes connecteurs miniatures

Température de 0...+50°C (32°F ... 122°F) avec une fonctionnement humidité de < 80 %

Température de -10...+50°C (-14°F ... 22°F) avec une stockage humidité de < 70 %

Source de courant 3 x 1,5 V AAA (UM-4)

Dimensions 62 x 162 x 28 mm

Poids 180 g

éléments inclus Sacoche, batteries, perle sonde P TF-50 (P 5135, P 5140), Sonde de température universelle P TF-55 (P5140)

3.1. Caractéristiques

3.1.1. Spécifications générales

Température fonctionnement	0 °C ... +50 °C (4 °F ... +122 °F)
Température de stockage	-10 °C ... +50 °C (14 °F ... +122 °F)

3.1.2. Plage de température

K-Typ-Sonde	-200 °C ... 1372 °C-328 °F ... 2501 °F73 K ... 1645 K
J-Typ-Sonde	-210 °C ... 1100 °C-346 °F ... 2012 °F73 K ... 1645 K

3.1.3. Précision

P 5135:

T1sur -100°C (-148 °F)	± [0.15% v. M. +1°C (1.8 °F)]
T1dessous -100 °C (-148 °F)	± [0.5% v.M. +2°C (3.6 °F)]
T173 K to 1645 K	± [0.5% v.M. +2K]
Résolution d'affichage	0.1°C / °F / K < 1000,1°C / °F / K > 1000

P 5140:

T1, T2sur -100°C (-148 °F)	± [0.15% v.M. +1°C (1.8 °F)]
T1, T2dessous -100 °C (-148 °F)	± [0.5% v.M. +2°C (3.6 °F)]
T173 K à 1645 K	± [0.5% v.M. +2K]
T1-T2	± [0.5% v.M. +1°C (1.8 °F)]
Résolution d'affichage	0.1°C / °F / K <1000,1°C / °F / K >1000

Précisions indiquées pour une mesure à 18-28°C, sans tenir compte de l'erreur de mesure de la sonde, validité 1 an.

4. Utilisation

4.1. Sélection de l'unité de température affichée (°C/°F/K)

1. Appuyez sur « C-F-K » pour sélectionner la grandeur de mesure souhaitée : °C, °F ou K (Kelvin).
2. Lors de la remise en marche de l'appareil, la température s'affiche automatiquement dans l'unité sélectionnée avant la mise à l'arrêt.

4.2. Affichage des lectures MIN, MAX et AVG

1. Appuyez sur « MAX/MIN/▼ » pour afficher successivement la valeur de mesure maximale (MAX), la valeur minimale (MIN) ou la valeur moyenne (AVG). La durée écoulée depuis le début du mode MIN-MAX ou le moment auquel la valeur de mesure minimale ou maximale est intervenue s'affiche à l'écran.

2. Appuyez sur la touche « MAX/MIN/▼ » pendant 3 secondes pour quitter le mode MAX, MIN et AVG.

La température MIN/MAX est enregistrée automatiquement ; en cas de mesure d'une nouvelle température MIN/MAX, la valeur enregistrée est automatiquement écrasée.

Pour interrompre la mise à jour automatique de la valeur enregistrée (la nouvelle valeur maximale ne doit pas être enregistrée), appuyez sur la touche « ▲/HOLD ». Pour revenir à la mise à jour automatique en cas de mesure d'une nouvelle valeur MIN/MAX, appuyer de nouveau sur la touche

« ▲/HOLD ».

Pour quitter la fonction d'enregistrement et revenir au mode de mesure normal, maintenir à nouveau enfoncée la touche

« MAX/MIN/▼ » pendant 3 secondes.

4.3 Démarrage et arrêt du mode Setup

1. Si le thermomètre se trouve en mode Setup, l'écran indique SETUP. Appuyez sur la touche « Set/☀ » pendant 3 secondes et démarrez ou quittez le mode Setup.

4.3.1 Modification d'une fonction Setup

1. Appuyez sur « ▲/HOLD » ou « MAX/MIN/▼ » pour sélectionner l'option Setup que vous voulez modifier.

2. Appuyez sur « ♣/Enter » pour indiquer que vous souhaitez modifier ce réglage.

3. Appuyez sur « ▲ /HOLD » ou « MAX/MIN/ ▼ » jusqu'à ce que le réglage que vous souhaitez utiliser apparaisse à l'écran.

4. Appuyez sur «/Enter» pour enregistrer le nouveau réglage dans la mémoire.

5. Quittez le mode SETUP en appuyant pendant 3 secondes sur la touche « Set ».

Remarque :

Le mode SETUP est désactivé en mode MIN-MAX.

4.4. Réglage des erreurs de l'élément thermique avec le décalage (Offset)

Utilisez la fonction de décalage (Offset) en mode Setup pour compenser les erreurs de mesure du thermomètre pour un élément thermique en particulier.

La plage de réglage admise est de ± 5,0 °C ou ± 9,0 °F.

1. Enfoncez l'élément thermique dans la prise.
2. Placez l'élément thermique dans un environnement de température
   connu et stable (par ex. un bloc d'étalonnage à neige carbonique)
3. Laissez l'affichage se stabiliser.
4. En mode Setup (voir section 4.3) dans l'affichage T1

(P 5135) ou T1 ou T2 (P 5140), régler le décalage avec les touches « ▲/HOLD » ou « MAX/MIN/▼ » jusqu'à ce que l'affichage primaire corresponde à la température d'étalonnage.

4.5. Mode HOLD

Appuyez sur la touche « ▲ /HOLD » pour figer la valeur actuellement mesurée. Sur l'écran LCD, l'affichage indique « HOLD ». En appuyant une nouvelle fois sur la touche « ▲ /HOLD », vous quittez le mode HOLD et revenez aux mesures en cours.

4.6. Rétroéclairage

Appuyez sur la touche « Set/☀ » pour activer le rétroéclairage. Appuyez à nouveau sur la touche « Set/☀ » pour désactiver le rétroéclairage.

4.7. Extinction automatique

Le thermomètre numérique est équipé d'une fonction d'extinction automatique qui éteint l'appareil automatiquement au bout de 20 minutes pour préserver les piles.

Pour certaines applications, il est nécessaire de désactiver la fonction d'extinction automatique.

Pour désactiver la fonction d'extinction automatique, procédez comme suit :

1. Mettre l'appareil en marche avec la touche
2. Appuyez sur la touche « SET/☀ » et maintenez-la enfoncée pendant 2 secondes. L'appareil passe en mode SETUP et la mention « SETUP » apparaît sur l'écran LCD.
3. Appuyez sur la touche « ENTER » jusqu'à ce que « STP » apparaisse sur l'écran LCD.
4. Appuyez à nouveau sur la touche « ENTER » pour modifier les réglages du mode « SLEEP » (extinction automatique)
5. Appuyez sur « ▲/HOLD » ou « MAX/MIN/▼ » pour sélectionner « ON » ou « OFF ».
6. Appuyez sur la touche « ENTER » pour valider les réglages.

1. Appuyez sur la touche « SET/☀ » et maintenez-la enfoncée pendant 2 secondes pour quitter le mode SETUP.

Remarque :

Après chaque mise en marche de l'appareil, le mode SLEEP est automatiquement défini sur « ON ».

4.8. Préparation pour le passage en mode mesure

Ouvrir le compartiment à pile et vérifier l'insertion correcte de la pile. Si le symbole pile apparaît sur l'écran LCD, cela signifie que la tension de la pile est insuffisante et que la pile doit être remplacée le plus rapidement possible.

4.9. Mode mesure

1. Branchez la thermo-sonde dans la prise d'entrée et mettez l'appareil en marche avec la touche « ♣Enter ».

2. Placez la thermo-sonde dans un environnement où la température est stable ou à proximité de l'objet à mesurer. Patientez jusqu'à la stabilisation de l'affichage.

P 5140 :

Appuyez sur la touche « T1 » ou « T2 » pour afficher la température de la sonde raccordée sur l'entrée T1 ou T2.

En mode mesure, procédez tel que décrit ci-dessus.

4.10. Réglages pour les mesures T1-T2 (P 5140)

Le choix des prises de raccordement s'effectue avec la touche identifiée T1/T2/T1-T2 sur l'appareil. Pour la mesure de la température différentielle, brancher les sondes de mesure dans les entrées T1 et T2 et sélectionner T1-T2.

La valeur de température affichée correspond à la différence de température entre les deux points de mesure.

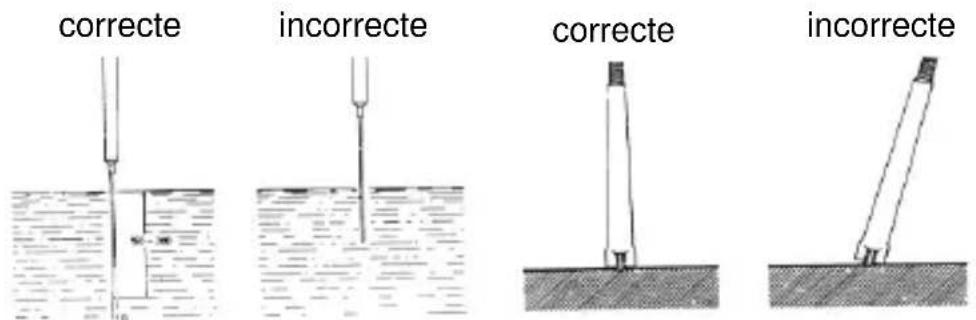

Remarques :

Dans le cadre de mesures de température avec d'autres sondes K dans des liquides ou en conditions fermées, il convient d'immerger ou d'introduire la sonde de température le plus loin possible pour conserver une mesure précise de la température (Fig. 7).

Dans le cas de températures superficielles, veiller au bon contact de la sonde avec la surface à mesurer (Fig. 8).

Fig. 7
Fig. 8

4.11. Remplacement de la pileSi le symbole pile apparaît dans le champ d'affichage, cela signifie que la pile est usagée et doit être remplacée. Pour cela, procéder tel que décrit :

1. Défaire la vis du couvercle du compartiment à piles et retirer le couvercle.
2. Retirer les piles usagées du compartiment à piles.
3. Insérer la pile neuve dans le compartiment.
4. Réinstaller le couvercle du compartiment à pile et le fixer avec la vis.

Attention ! Éliminez les piles usagées de façon réglementaire. Les piles usagées constituent des déchets spéciaux et doivent être déposées dans des containers prévus à cet effet.

4.12. Consignes prescrites par la loi pour l'élimination des piles

De nombreux appareils sont fournis avec des piles, par exemple pour le fonctionnement de télécommandes. Les appareils eux-mêmes peuvent contenir des piles ou des accumulateurs. En tant qu'importateur lié à la commercialisation de ces piles ou accumulateurs, l'ordonnance allemande sur les piles nous oblige à informer nos clients des éléments suivants :

L'élimination des piles usées dans les ordures ménagères est strictement interdite. Veuillez les éliminer, comme la loi l'exige, dans un point de collecte communale ou gratuitement dans un commerce local. Les piles que nous fournissons peuvent nous être remises, sans frais, à l'adresse indiquée à la dernière page ou renvoyées par la poste en affranchissant le courrier comme il se doit.

Les piles, qui contiennent des substances polluantes, portent le symbole d'une poubelle barrée similaire au symbole ci-contre. Sous ce symbole est indiquée la désignation chimique de la substance polluante. Par ex. « CD » pour le cadmium, « Pb » pour le plomb et « Hg » pour le mercure.

Vous pourrez obtenir de plus amples informations concernant l'ordonnance allemande sur les piles en consultant le ministère allemand de l'environnement, de la protection de la nature et de la sécurité nucléaire.

Tous droits réservés, y compris ceux de la traduction, de la réimpression et de la copie de tout ou partie du présent mode d'emploi. Les reproductions de toute nature (photocopie, microfilm ou un autre procédé) ne sont autorisées qu'avec l'accord écrit de l'éditeur.

Dernière version au moment de la mise sous presse. Nous nous réservons le droit d'apporter des modifications techniques sans préavis afin d'améliorer le produit.

Nous confirmons que tous les appareils sont conformes aux spécifications indiquées dans notre documentation et qu'ils sont livrés étalonnés en usine.

Un nouvel étalonnage est recommandé au bout d'un an.

© PeakTech® 06/2021 / pt/ba/pt/Ehr
