L4 TMLED - Lampe de poche MILWAUKEE - Notice d'utilisation et mode d'emploi gratuit

Marque	Milwaukee
Modèle	L4 TMLED
Type de produit	Lampe torche à batterie
Puissance absorbée nominale	12,8 W
Tension d'accu	4 V
Flux lumineux (haut)	1100 lm
Flux lumineux (moyen)	600 lm
Flux lumineux (bas)	100 lm
Durée d'éclairage (haut)	1,0 h
Durée d'éclairage (moyen)	4,0 h
Durée d'éclairage (bas)	10,0 h
Temps de recharge	120 min
Indice de rendu des couleurs (CRI)	80
Température des couleurs	4000 K
Entrée USB	5 V DC; 0,1 A - 2,1 A
Classe de protection	IP67
Poids	0,2 kg
Température de travail	-18 °C à +50 °C
Température de recharge	+5 °C à +40 °C
Batteries recommandées	L4B2, L4B3
Source lumineuse	Non remplaçable
Interrupteur	Multifonction (allumage/extinction, sélection des modes)
Indicateur de charge de la batterie	Voyant 4 couleurs : rouge clignotant (0-3%), rouge fixe (3-10%), orange (11-49%), vert (50-100%)
Indicateur de charge en cours	Rouge clignotant (0-49%), orange clignotant (50-99%), vert fixe (100%), rouge/vert clignotant (défaut)

FOIRE AUX QUESTIONS - L4 TMLED MILWAUKEE

Comment allumer et éteindre la lampe L4 TMLED ?

Pour allumer ou éteindre la lampe, appuyez fortement sur l'interrupteur jusqu'à entendre un clic. Une pression forte (moins d'une seconde) permet de sélectionner les modes de fonctionnement.

Quels sont les différents niveaux d'éclairage disponibles ?

La lampe propose trois niveaux : haut (1100 lm, autonomie 1 h), moyen (600 lm, 4 h) et bas (100 lm, 10 h). Changez de mode en exerçant une pression forte et courte sur l'interrupteur.

Comment recharger la batterie de la lampe ?

Connectez le câble USB à une source d'alimentation (prise, ordinateur, chargeur voiture). Le voyant indique l'état de charge : rouge clignotant (0-49 %), orange clignotant (50-99 %), vert fixe (100 %). Le temps de recharge est d'environ 120 minutes.

Que faire si le voyant clignote en rouge et vert ?

Cela indique une batterie défectueuse ou mal insérée. Retirez la batterie et réinsérez-la. Si le problème persiste, laissez refroidir la batterie (si elle est chaude) ou contactez le service après-vente Milwaukee.

Quels types de batteries sont compatibles ?

Utilisez exclusivement les batteries rechargeables Milwaukee de type L4B2 ou L4B3. L'utilisation d'autres batteries peut présenter des risques.

Quelles sont les précautions de sécurité à respecter ?

Ne regardez jamais directement le faisceau lumineux, car cela peut causer des lésions oculaires. N'utilisez pas la lampe dans un environnement humide. Ne pas immerger la lampe ou la batterie dans un liquide. Suivez toutes les consignes de sécurité du manuel.

Comment entretenir la lampe ?

Utilisez uniquement des accessoires et pièces détachées Milwaukee. Pour toute réparation non décrite, contactez un centre de service après-vente Milwaukee. Nettoyez les contacts de la batterie et du chargeur régulièrement.

La source lumineuse est-elle remplaçable ?

Non, la source lumineuse (LED) ne peut pas être remplacée. Lorsqu'elle atteint la fin de sa vie utile, la lampe entière doit être remplacée.

Quelle est la signification des voyants de charge de la batterie ?

Le voyant indique la capacité résiduelle : rouge clignotant (0-3 %), rouge fixe (3-10 %), orange fixe (11-49 %), vert fixe (50-100 %). Rechargez la batterie lorsqu'elle est faible.

Comment stocker la batterie pendant une longue période ?

Stockez la batterie dans un endroit sec à environ 27 °C avec une charge de 30 à 50 %. Rechargez-la tous les 6 mois. Évitez les températures supérieures à 50 °C.

MODE D'EMPLOI L4 TMLED MILWAUKEE

Interrupteur multifonction

Pression forte (on écoutera un clic) -> allumée/éteinte Pression forte (moins d'1 sec.) -> sélection modes de fonctionnement

CARACTERISTIQUES TECHNIQUES
	L4 TMLED
Type	Lampe torche à batterie
Puissance absorbée nominale	12,8 W
Tension accu interchangeable	4 V
Flux lumineux
niveau haut	1100 lm
niveau moyen	600 lm
niveau bas	100 lm
Durée éclairage
niveau haut	1,0 h
niveau moyen	4,0 h
niveau bas	10,0 h
Temps de recharge	120 min
Indice de rendu ces couleurs (CRI)	80
Température des couleurs	4000 K
USB Entrée	5 V DC; 0,1 A - 2,1 A
Classe de protection	IP67
Poids	0,2 kg
Température conseillée lors du travail	-18°C ... +50 °C
Température conseillée lors de la recharge	+5°C ... +40 °C
Batteries conseillées	L4B2, L4B3

AVIS! Lire complètement les instructions et les indications de sécurité. Le non-respect des avertissements et instructions indiqués ci après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes. Bien garder tous les avertissements et instructions.

AVERTISSEMENTS DE SÉCURITÉ SPÉCIAUX LAMPE TORCHE À BATTERIE

Attention: Ne jamais diriger le faisceau lumineux directement sur des personnes ou des animaux. Ne pas regarder dans le faisceau lumineux (même à une certaine distance). Le fait de regarder dans le faisceau lumineux peut causer de sérieuses blessures ou entraîner la perte de l'acuite visuelle. Ne pas utiliser l'appareil dans un environnement humide. La source de lumière de cette lampe ne peut pas être remplacée. Lorsque la source de lumière aura atteint la fin de sa vie utile, la lampe toute entière devra être remplacée.

CONSIGNES DE SECURITE SPECIALES - ACCUS

Utiliser uniquement des batterie rechargeables Milwaukee de type L4B2, L4B3. Avant tous travaux sur la machine retirer l'accu interchangeable. Ne pas jeter les accus interchangeables usés au feu ou avec les déchels ménagers. Milwaukee offre un système d'évacuation écologique des accus usés. Ne pas conserver les accus interchangeables avec des objets métalliques (risque de court-circuit). En cas de conditions ou températures extrêmes, du liquide caustique peut s'échapper d'un accu interchangeable endommagé. En cas de contact avec le liquide caustique de la batterie, laver immédiatement avec de l'eau et du savon. En cas de contact avec les yeux, rincer soigneusement avec de l'eau et consulter immédiatement un médecin. Avertissement! Pour réduire le risque d'incendie, de blessures corporelles et de dommages causés par un court-circuit, ne jamais immerger l'outil, le bloc-piles ou le chargeur dans un liquide ou laisser couler un fluide à l'intérieur de celui-ci. Les fluides corrosifs ou conducteurs, tels que l'eau de mer, certains produits chimiques industriels, les produits de blanchiment ou de blanchiment, etc., peuvent provoquer un court-circuit.

UTILISATION CONFORME AUX PRESCRIPTIONS La lampe à batterie pourra être utilisée pour l'éclairage même en absence d'une connexion au réseau électrique. Comme déjà indiqué, cette machine n'est conçue que pour être utilisée conformément aux prescriptions.

REMARQUE CONCERNANT LES ACCUS LI-ION

Utilisation d'accus Li-Ion

Recharger les accus avant utilisation après une longue période de non utilisation.

Une température supérieure à 50°C amoindrit la capacité des accus. Eviter les expositions prolongées au soleil ou au chauffage.

Maintenez les contacts de raccord dans un parfait état de propreté sur le chargeur et l'aocu.

Pour une durée de vie optimale, les accus doivent être chargés à fond après l'utilisation.

Pour une plus longue durée de vie, enlevez les accus du chargeur quand celles-ci sont chargées.

En cas d'entreposage de la batterie pour plus de 30 jours: Entreposer la batterie à 27°C environ dans un endroit sec. Entreposer la batterie avec une charge d'environ 30% - 50%. Recharger la batterie tous les 6 mois.

Transport des accus Li-Ion

Les batteries lithium-ion sons soumises aux dispositions législatives concernant le transport de produits dangereux.

Le transport de ces batteries devra s'effectuer dans le respect des dispositions et des normes locales, nationales et internationales.

- Les utilisateurs peuvent transporter ces batteries sans restrictions.

- Le transport commercial de batteries lithium-ion est réglé par les dispositions concernant le transport de produits dangereux. La préparation au transport et le transport devront être effectués uniquement par du personnel formé de façon adéquate. Tout le procédé devra être géré d'une manière professionnelle.

Durant le transport de batteries il faut respecter les consignes

suivantes

• S'assurer que les contacts soient protégés et isolés en vue d'éviter des courts-circuits.
  • S'assurer que le groupe de batteries ne puisse pas se déplacer à l'intérieur de son emballage.
• Des batteries endommagées ou des batteries perdant du liquide ne devront pas être transportées.

Pour tout renseignement complémentaire veuillez vous adresser à votre transporteur professionnel.

CHARGEMENT

Connector le câble USB avec une source de courant, par exemple une prise de réseau, un ordinateur ou une prise de recharge dans la voiture.

Le voyant remarquera l'état de la charge :

Clignotement rouge : charge en cours, complétée 0-49 % Clignotement orange : charge en cours, complétée 50-99 % Voyant fixe vert : charge complétée 100 %

Clignotement rouge-vert : batterie rechargeable défectueuse ou non correctement insérée.

Si l'indicateur lumineux clignote en rouge et en vert, vérifier que la batterie est bien insérée. Pour ce faire, retirer la batterie et la réinsérer. Si l'indicateur continue de clignoter en rouge, il est possible que la batterie soit très chaude. Laisser refroidir la batterie avant de la réinsérer. Si le problème persiste, contacter le service après-vente de MILWAUKEE.

VISUALISATION CHARGE

Le voyant lumineux visualise l'état de la charge de la batterie rechargeable ;

Clignotement rouge : 0–3 % de capacité résiduelle Lumière fixe rouge : 3–10 % de capacité résiduelle Lumière fixe orange : 11–49 % de capacité résiduelle Lumière fixe verte : 50–100 % de capacité résiduelle

ENTRETIEN

Utiliser uniquement les accessoires Milwaukee et les pièces détachées Milwaukee. Faire remplacer les composants dont le remplacement n'a pas été décrit, par un des centres de service après-vente Milwaukee (observer la brochure avec les adresses de garantie et de service après-vente).

En cas de besoin il est possible de demander un dessin éclaté du dispositif en indiquant le modèle de la machine et le numéro de six chiffres imprimé sur la plaquette de puissance et en s'adressant au centre d'assistance technique ou directement à Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

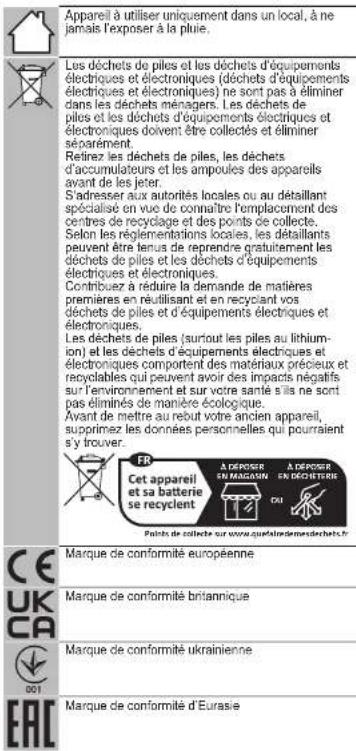

SYMBOLES

Veuillez lire avec soin le mode d'emploi avant la mise en service

ATTENTION! AVERTISSEMENT! DANGER!
!
Ne pas regarder la source de lumière lorsqu'elle est allumée.
Attention! Surface chaude! Ne pas toucher!
3
Classe de protection électrique III.
Claring do evolving
IP67 Classe de protection
