CP886H - Visseuse Chicago Pneumatic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Visseuse pneumatique
Marque	Chicago Pneumatic
Modèle	CP886H
Alimentation	Air comprimé
Pression de service	6,2 bar (90 psi)
Vitesse à vide	160 tr/min
Niveau de pression acoustique	98,2 dB(A) (incertitude 3 dB(A))
Niveau de vibrations	3,7 m/s² (incertitude k=1,7 m/s²)
Utilisation prévue	Installation et enlèvement de fixations filetées dans le bois, le métal et le plastique
Usage	Professionnel
Lubrification quotidienne	Huile SAE #10 (2 gouttes/min via lubrificateur sur la conduite d'air)
Graissage de la tête	Tous les 3 à 6 mois avec une graisse pour engrenages approuvée CP
Garantie	1 an (vices de matériel et de fabrication)
Pièces de rechange	Utiliser uniquement des pièces autorisées
Kit de service recommandé	Kit de mise au point (voir liste des pièces)

FOIRE AUX QUESTIONS - CP886H Chicago Pneumatic

Comment alimenter la visseuse CP886H en air comprimé ?

Utilisez une conduite d'air propre et sec à une pression de 6,2 bar (90 psi). Reliez l'outil avec des tuyaux et raccords aux dimensions indiquées dans le schéma de la notice.

Quelle pression d'air est recommandée ?

La pression recommandée est de 6,2 bar (90 psi). Une pression plus élevée entraîne une usure plus rapide.

Comment lubrifier l'outil ?

Utilisez un lubrificateur sur la conduite d'air réglé pour distribuer 2 gouttes d'huile SAE #10 par minute. Sinon, ajoutez de l'huile moteur dans l'unité d'admission une fois par jour.

À quelle fréquence faut-il graisser la tête de l'outil ?

La tête doit être graissée tous les 3 à 6 mois avec une graisse pour engrenages approuvée par CP. Le palier d'entraînement et l'étrier de cliquet doivent être lubrifiés chaque mois.

Quelle est la vitesse à vide du CP886H ?

La vitesse à vide est de 160 tr/min.

Quel est le niveau sonore de l'outil ?

Le niveau de pression acoustique est de 98,2 dB(A) avec une incertitude de 3 dB(A). Pour la puissance acoustique, ajoutez 11 dB(A).

Quelles sont les vibrations émises par le CP886H ?

Les vibrations sont de 3,7 m/s² avec une incertitude k=1,7 m/s², selon la norme ISO 28927-2.

Quelle est la durée de la garantie ?

La garantie est de 1 an à partir de la date d'achat, contre les vices de matériel et de fabrication. Elle s'applique uniquement aux produits achetés chez CP ou ses revendeurs agréés.

Puis-je utiliser des pièces non autorisées ?

Non, utilisez uniquement des pièces autorisées. Les dommages résultant de pièces non autorisées ne sont pas couverts par la garantie.

Où trouver les pièces de rechange ?

Les pièces de rechange doivent être achetées auprès de Chicago Pneumatic ou de ses centres de service agréés. Consultez la notice pour la liste des pièces.

MODE D'EMPLOI CP886H Chicago Pneumatic

FR Votre contact local sur : www.cp.com

Ce produit est conçu pour l'installation et l'enlèvement d'éléments de fixation filetés dans le bois, le métal et le plastique. Aucune autre utilisation n'est autorisée. Réservé à un usage professionnel.

Alimentation en air comprimé

1. Cet outil doit être alimenté en air pur et sec à une pression de 6,2 bar (90 psi). Une pression plus élevée entraînerait une usure nettement plus rapide.

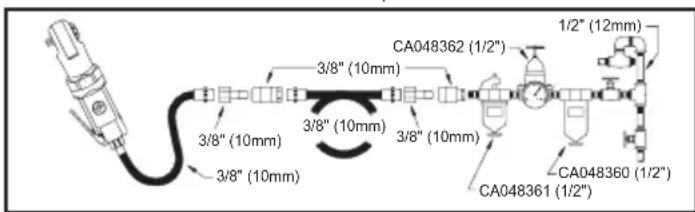

2. Reliez l'outil à la ligne d'air en utilisant la conduite, le tuyau et les raccords dans les dimensions indiquées dans le schéma.

1. Utilisez un lubrificateur sur la conduite d'air réglé pour dispenser deux (2) gouttes d'huile SAE #10 par minute. Si vous ne pouvez pas utiliser un lubrificateur sur la conduite d'air, ajoutez de l'huile de moteur dans l'unité d'admission une fois par jour.
2. Chaque mois, lubrifier le palier d'entraînement et l'étrier de cliquet avec une graisse à palier de bonne qualité. Périodiquement, en fonction de l'ensemble tête de cliquet doit être démonté nettoyé et graissé de nouveau.

Entretien

1. Pour assurer la meilleure performance possible, l'outil doit être lubrifié tous les jours. La tête de l'outil doit être graissée tous les 3 à 6 mois avec une graisse pour engrenages approuvée par CP. En cas de problème de performance, envoyer l'outil à un Centre de réparation approuvé par CP pour vérification et réparation éventuelle.

2. Le nom des pièces soumises à une forte usure est souligné dans la liste des pièces.

3. Pour maintenir le temps d'arrêt au minimum, nous recommandons les kits de service suivants:

Kit de Mise Au Point: voir la liste des pièces

Caractéristiques

CP824 & CP824T Vitesse à vide: 220 tr/min

CP886 & CP886H Vitesse à vide: 160 tr/min

Instructions originales

Tous droits réservés. Toute utilisation ou reproduction non autorisée du contenu ou d'une partie du contenu est interdite. Cette restriction s'applique en particulier aux marques de commerce, dénominations de modèle, numéros de pièce et plans. N'utiliser que des pièces autorisées. Aucun dégât ou défaut de fonctionnement résultant de l'utilisation de pièces non autorisées n'est couvert par la Garantie ou la Responsabilité de produits.

Niveaux de bruit et de vibrations

Pression acoustique 90.4 dB(A) CP824 & CP824T, 98.2 dB(A) CP886 & CP886H, incertitude 3 dB(A), conformément à EN ISO 15744. Pour la puissance acoustique ajouter 11 dB (A).

Vibrations:

CP824 & CP824T: 4.1 m/s ^2 , incertitude k = 2 m/s ^2 , re. ISO 28927-2. CP886 & CP886H: 3.7 m/s ^2 , uncertainty k=1.7 m/s ^2 , re. ISO 28927-2.

Niveau de bruit et émission de vibration déclarés

Toutes les valeurs sont celles connues à la date de publication du présent document. Pour obtenir les renseignements les plus récents, visiter le www.cp.com

Ces valeurs ont été obtenues par des essais en laboratoire conformément aux normes indiquées; elles ne peuvent pas être utilisées pour l'évaluation des risques. Les valeurs mesurées sur les lieux de travail individuels peuvent être supérieures aux valeurs indiquées. Les valeurs d'exposition et le risque de préjudice réels dépendent de l'utilisateur et de sa condition physique, de la méthode de travail utilisée, de la pièce de travail, de la conception de la station de travail et du temps d'exposition. Chicago Pneumatic ne saurait être tenue responsable des conséquences de l'utilisation des valeurs ci-dessus au lieu des valeurs représentatives de l'exposition réelle, dans les études de risques individuelles sur les lieux de travail qui échappent à notre contrôle. Cet outil peut provoquer des Troubles Musculo-Squelettiques, si son utilisation n'est pas correcte. Un guide communautaire de la prévention des TMS peut être trouvé sur le site :

www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf

Nous recommandons un programme de surveillance de la santé pour détecter les premiers symptômes se rapportant au bruit ou à l'exposition aux vibrations, et de modifier les conditions travail pour aider à prévenir les troubles à venir.

LIMITES DE LA GARANTIE DU FABRICANT

Limitation de garantie: Les "Produits" de la société Chicago Pneumatic Tool Co. LLC ("CP") sont garantis contre tous vices de matériel et de fabrication pour une période d'un an à partir de la date d'achat. Ladite garantie s'applique uniquement aux produits achetés auprès de Chicago Pneumatic et de ses revendeurs agréés. En sont exclus les produits soumis à un usage impropre ou abusif, modifiés ou réparés par des personnes non employées par Chicago Pneumatic ou ses unités de service agréés. Si un produit Chicago Pneumatic présente un vice de matériel ou de fabrication, renvoyez-le au centre de service Chicago Pneumatic ou au centre agréé de votre choix en port payé, en indiquant vos nom et adresse et en incluant un justificatif de la date d'achat ainsi qu'une brève description du défaut. Chicago Pneumatic remplacera ou réparera gratuitement, à sa discrétion, le produit défectueux. Les réparations ou produits de remplacement seront garantis selon les termes ci-dessus pour le reste de la durée de la garantie d'origine. La responsabilité de Chicago Pneumatic et vos prétentions concernant la présente garantie se limitent à la réparation ou au remplacement du produit mis en cause. (Toute autre garantie, implicite ou explicite est exclue. Chicago Pneumatic ne peut en aucun cas être tenu responsable des dommages accidentels, indirects ou autres, ni des frais encourus à l'exception du coût de la réparation ou du remplacement dans les cas stipulés ci-dessus.)
