Type de produit	Table de cuisson avec hotte intégrée
Marque	Bosch
Modèle	PVQ731H26E
Dimensions de l'appareil (L x P x H)	900 x 520 x 50 mm (estimation)
Poids net	25 kg maximum
Tension d'alimentation	220-240 V
Fréquence	50/60 Hz
Classe de protection	I
Modes de fonctionnement	Évacuation extérieure et recirculation d'air
Filtre à graisse	Métallique, lavable
Filtre anti-odeurs	Charbon, pour mode recirculation (optionnel)
Filtre acoustique	Pour mode évacuation extérieure
Commandes	Électroniques avec affichage
Type d'installation	Encastrable dans plan de travail
Accessoires fournis	Joints, adaptateur, coudes de conduit plat, filtres
Nombre de pages de la notice	80
Langues de la notice	FR, DA, DE, EL, EN, ES, FI, IT, NL, NO, PL, PT, RU, SV, TR

FOIRE AUX QUESTIONS - PVQ731H26E BOSCH

Quel est le poids de l'appareil ?

Le poids maximum de l'appareil est d'environ 25 kg. Il est recommandé de le déplacer à deux personnes.

Comment installer l'appareil en mode évacuation extérieure ?

Utilisez le coude de conduit plat fourni et raccordez-le à un conduit d'évacuation. Assurez-vous que le conduit est court et droit, avec un diamètre de 150 mm. Installez un clapet anti-retour si nécessaire.

Comment passer en mode recirculation d'air ?

Installez l'adaptateur ou les cheminées pour recyclage fournis, ainsi que le filtre anti-odeurs. Créez une sortie d'air dans la plinthe du meuble d'au moins 400 cm².

Quels filtres sont utilisés ?

L'appareil utilise un filtre à graisse métallique lavable, et selon le mode, un filtre anti-odeurs (charbon) ou un filtre acoustique.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse peuvent être lavés au lave-vaisselle ou à la main avec une solution dégraissante. Séchez-les complètement avant de les remettre en place.

Que faire si l'affichage indique une erreur 0400 E8516 ?

Cette erreur indique un raccordement électrique incorrect. Débranchez l'appareil et vérifiez le raccordement selon le schéma fourni dans la notice. Contactez un électricien si nécessaire.

Quelles sont les distances de sécurité à respecter ?

Respectez une distance d'au moins 10 cm avec les implants électroniques (aimants). Pour les meubles, prévoyez un dégagement minimum de 50 mm entre la paroi arrière et le mur pour des performances optimales.

Puis-je installer l'appareil au-dessus d'un four ?

Non, n'installez pas d'autres appareils (four, réfrigérateur, lave-vaisselle, etc.) sous la table de cuisson. Le meuble doit supporter le poids et résister à la chaleur jusqu'à 90 °C.

Comment régler le mode d'évacuation dans l'affichage ?

Accédez aux réglages de base de l'appareil et modifiez le mode pour l'évacuation extérieure. Consultez le chapitre correspondant dans la notice d'utilisation.

Où puis-je obtenir des pièces de rechange ?

Vous pouvez vous procurer des filtres, conduits et accessoires auprès du service après-vente Bosch, sur le site Web ou chez les revendeurs spécialisés.

MODE D'EMPLOI PVQ731H26E BOSCH

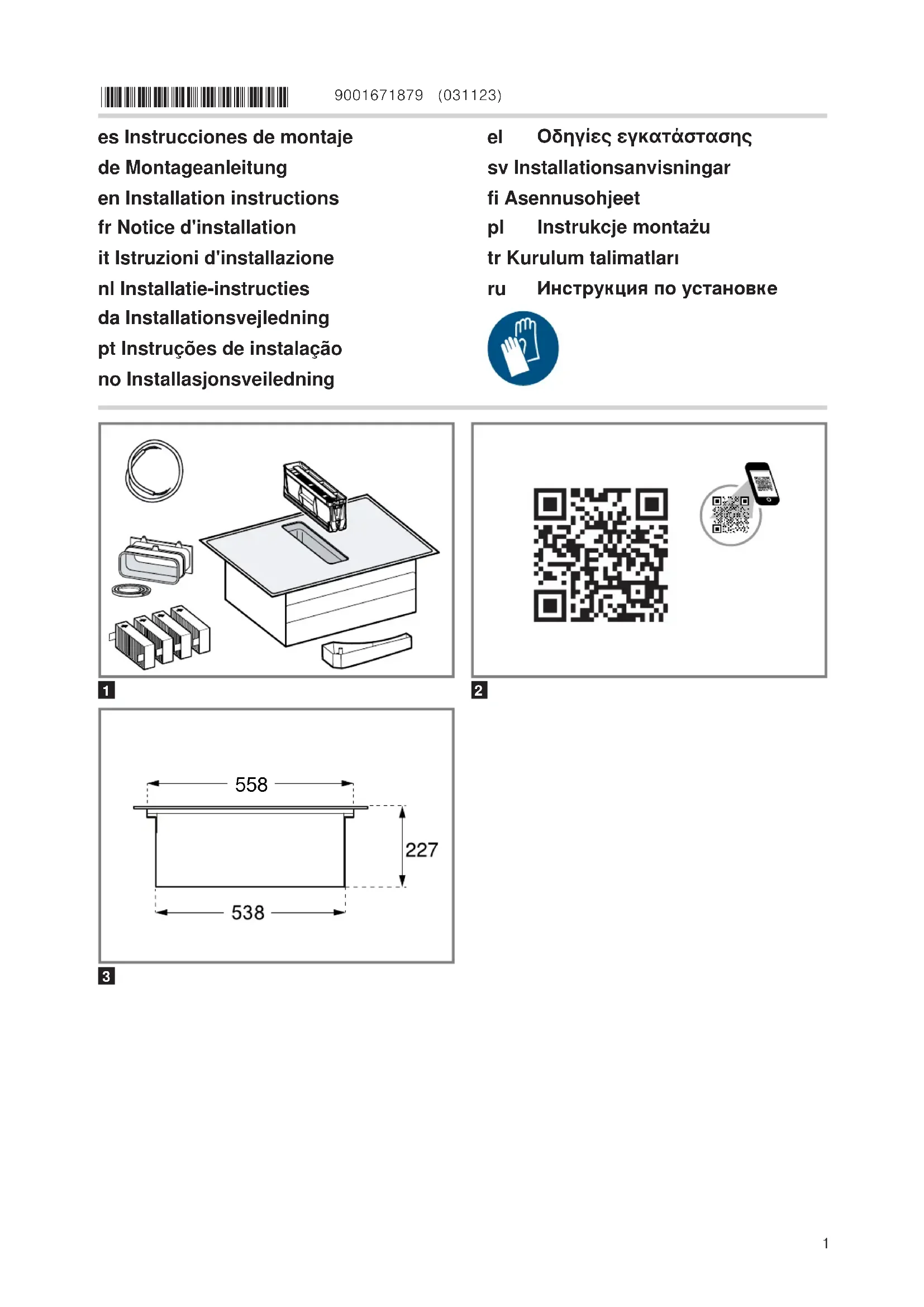

Contenu de la livraison

Après avoir déballé le produit, inspectez toutes les pièces pour détecter d'éventuels dégâts dus au transport et pour vous assurer de l'intégralité de la livraison.

$$ \rightarrow \text {Fig.} 1 $$

Code QR vidéo concernant l'installation

Vous trouverez ici le code QR pour la vidéo concernant l'installation.

$$ \rightarrow \text { Fig. } 2 $$

Dimensions de l'appareil

Vous trouverez ici les dimensions de l'appareil

$$ \rightarrow \text {Fig.} 3 $$

Cotes d'encastrement coudes de conduit plat

Vous trouverez ici une vue d'ensemble des cotes d'encastrement des coudes de conduit plat.

Vue latérale :

$$ \rightarrow \text { Fig. } 4, \rightarrow \text { Fig. } 5, \rightarrow \text { Fig. } 6 $$

Vue de face :

$$ \rightarrow \text { Fig. } 7 $$

Variantes d'installation

Vous trouverez ici une vue d'ensemble des différentes variantes d'installation.

Filtre anti-odeurs et adaptateur pour mode recirculation de l'air :

$$ \rightarrow \text { Fig. } 8 $$

Filtre anti-odeurs, diffuseur et joint pour le mode recirculation de l'air :

$$ \rightarrow \text { Fig. } 9 $$

Filtre acoustique et joint pour le mode évacuation extérieure :

$$ \rightarrow \text { Fig. } 1 0 $$

Remarque : Vous pouvez vous procurer des conduits adaptés à l'installation auprès du service après-vente, sur notre site Web ou auprès de reven-deurs spécialisés.

Distances de sécurité

Respectez les distances de sécurité de l'appareil.

Distance du réservoir de trop-plein :

→ Fig. 11

Position du réservoir de trop-plein :

→ Fig. 12

Les performances sont optimales à une distance de 50 mm entre la paroi arrière du meuble et le mur. À une plus petite distance, les performances sont réduites.

→ Fig. 13

Respecter les distances de sécurité lors de la découpe du plan de travail. Respecter les distances de sécurité lors de la découpe du plan de travail.

Ne posez aucun objet dans le tiroir qui dépasse la hauteur maximum de ce dernier. Les objets peuvent se cogner contre la base de l'appareil et ainsi en perturber les fonctions.

→ Fig. 14

Indications générales

■ Lisez attentivement cette notice.
■ Seul un spécialiste agréé est autorisé à brancher l'appareil.
■ Avant toute intervention sur l'appareil, coupez l'alimentation électrique.
■ N'utilisez jamais cet appareil dans un bateau ou un véhicule.
■ Respectez les recommandations du fabricant du plan de travail.

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet appareil.

La sécurité d'utilisation est garantie uniquement en cas d'installation correcte et conforme aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

AVERTISSEMENT – Danger : magnétisme!

L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs cardiaques ou des pompes à insuline.

Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

AVERTISSEMENT – Risque

d'empoisonnement!

Les gaz de combustion réaspirés peuvent provoquer un empoisonnement. Les foyers à combustion alimentés en air ambiant (par exemple appareils de chauffage au gaz, au fioul, au bois ou au charbon, les chauffe-eaux intégrés sous cuve, les chauffe-eaux accumulateurs) prélèvent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (par ex., cheminée). Lorsque la hotte aspirante est en marche, elle prélève de l'air dans la cuisine et dans les pièces voisines. L'absence d'un apport d'air suffisant crée une pression négative. Les gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation.

En cas d'utilisation simultanée de l'appareil en mode évacuation extérieure et d'un foyer à combustion alimenté en air ambiant, veillez impérativement à ce que l'apport d'air soit toujours suffisant.
Le fonctionnement sûr de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Cette valeur n'est réalisable que si l'apport d'air frais nécessaire à la combustion est assuré par des ouvertures non obturables, par exemple dans des portes ou fenêtres, associées à un caisson mural d'entrée et de sortie d'air, ou bien par d'autres moyens techniques. Un caisson mural d'entrée et de sortie d'air ne suffit pas à assurer la valeur minimale nécessaire.
- Demandez toujours conseil à un maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.
- Si l'appareil est utilisé exclusivement en mode recirculation de l'air, le fonctionnement est possible sans restriction.

⚠ AVERTISSEMENT – Risque d'incendie!

Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer.

• Ne travaillez jamais avec une flamme nue à proximité de l'appareil (par ex. ne faites rien flamber).
• Installez l'appareil à proximité d'un foyer à combustibles solides (par ex. bois ou charbon) uniquement en présence d'un capot fermé et non amovible. Il ne doit pas y avoir de projection d'étincelles.

⚠ AVERTISSEMENT – Risque de blessure!

Des modifications sur la construction électrique ou mécanique sont dangereuses et peuvent conduire à des dysfonctionnements.

- N'effectuez aucune modification sur la construction électrique ou mécanique.

Les pièces accessibles lors de l'installation peuvent présenter des arêtes vives et provoquer des coupures.

▶ Portez des gants de protection.
L'appareil est lourd.
- 2 personnes sont nécessaires pour déplacer l'appareil.
- Utilisez exclusivement des moyens appropriés.

⚠ AVERTISSEMENT – Risque d'asphyxie!

Les enfants risquent de s'envelopper dans les matériaux d'emballage ou de les mettre sur la tête et de s'étouffer.

• Conserver les matériaux d'emballage hors de portée des enfants.
• Ne jamais laisser les enfants jouer avec les emballages.

⚠ AVERTISSEMENT – Risque d'empoisonnement!

Les gaz de combustion réaspirés peuvent provoquer un empoisonnement.

- Ne rejetez pas l'air sortant dans un conduit ou une cheminée en fonctionnement.

• Ne rejetez pas l'air sortant dans une gaine servant à aérer des locaux où sont installés des foyers à combustion.
  Si l'air sortant circule par un conduit ou une cheminée d'évacuation des gaz, vous devez d'abord obtenir l'accord d'un ramoneur compétent.
  Les gaz de combustion aspirés peuvent conduire à l'empoisonnement.
  Lorsqu'une hotte est installée avec un foyer exploitant l'air ambiant, l'alimentation électrique de la hotte doit être munie d'un interrupteur de sécurité approprié.

Remarques concernant le branchement électrique

Respectez ces consignes pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

⚠ AVERTISSEMENT – Risque d'électrocution!

Il doit être à tout moment possible de débrancher l'appareil du réseau électrique. L'appareil doit impérativement être raccordé à une boîte de jonction installée de manière réglementaire.

Dans l'installation électrique fixe, un dispositif de coupure omnipolaire doit être installé conformément aux conditions de la catégorie de surtension III et aux réglementations d'installation.
Seul un électricien qualifié est autorisé à procéder à l'installation électrique fixe. Nous vous recommandons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil.
■ Ne pas plier ou coincer le câble de raccordement et l'éloigner d'arêtes coupantes.
■ Poser le câble de raccordement de sorte qu'il ne touche pas la coque chaude.
- Utiliser uniquement le câble de raccordement fourni avec l'appareil ou celui fourni par le Service après-vente technique.
- Cet appareil est conforme aux dispositions CE régissant l'antiparasitage.
- Cet appareil est conforme à la classe de protection 1. Par conséquent, utilisez l'appareil uniquement avec une prise à conducteur de protection.
- Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte.

Préparer le raccordement électrique

Condition : Seul le personnel formé du service après-vente peut effectuer des travaux sur l'intérieur de l'appareil ou remplacer le cordon d'alimentation.

1. Respectez les consignes sur le raccordement électrique.
   Une installation défectueuse, un encastrement ou un raccordement incorrects invalident la garantie.
2. Si vous avez besoin d'un cordon d'alimentation secteur plus long, veuillez contacter le service après-vente. Il existe des cordons d'alimentation secteur jusqu'à 2,20 mètres de longueur.
3. En cas d'appareil sans câble pré-installé, introduisez le cordon d'alimentation dans la prise de raccordement.

Ouvrir la prise de raccordement

- Soulevez le chapeau de la prise de raccordement à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 1 5 $$

Préparer la prise de raccordement

1. Desserrez les vis.

$$ \rightarrow \text { Fig. } 1 6 $$

1. Soulevez la décharge de traction à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 1 7 $$

1. Desserrez la décharge de traction.

$$ \rightarrow \text { Fig. } 1 8 $$

Raccorder les câbles dans la prise de raccordement

1. En cas de raccordement 3 N, connecter le câble à la prise de raccordement comme sur l'illustration suivante.

$$ \rightarrow \text { Fig. } 1 9 $$

1. En cas de raccordement 2 N, connecter le câble à la prise de raccordement comme sur l'illustration suivante.

$$ \rightarrow \text { Fig. } 2 0 $$

1. En cas de raccordement 1 N, connecter le câble à la prise de raccordement comme sur l'illustration suivante.

$$ \rightarrow \text { Fig. } \boxed {2 1} $$

1. En cas de raccordement 2 L/2 N, connecter le câble à la prise de raccordement comme sur l'illustration suivante.

$$ \rightarrow \text { Fig. } 2 2 $$

1. Respectez les couleurs des câbles.

- BN : marron

- BU : bleu

- GN/YE : jaune et vert

- BK : noir

- GY : gris

1. Si nécessaire, monter les ponts en cuivre joints selon le schéma de raccordement.

2. Raccorder les câbles et serrer ensuite les vis sur la prise de raccordement.

3. En cas de raccordement 1 N\~ ou 2 L/2 N selon le schéma de raccordement, 1 correspond au moteur du ventilateur.

4. En cas de raccordement 2 N\~/3 N\~, la phase L1 (Grey) correspond au moteur du ventilateur.

Fixer le câble dans la prise de raccordement

1. Fixez le cordon d'alimentation à l'aide de la décharge de traction.

2. Serrez les vis dans la bonne position.

3. Fixez le cordon d'alimentation à l'aide de la décharge de traction.

4. Serrez les vis dans la bonne position.

- N'utilisez pas de visseuse sans fil.

$$ \rightarrow \text { Fig. } 2 3 $$

1. Afin de faciliter la fermeture de la prise de raccordement, disposez les câbles dans la partie centrale de la prise de raccordement.

2. Fermez le couvercle de la prise de raccordement.

Remarques concernant le conduit d'évacuation

Le fabricant de l'appareil n'assume aucune garantie pour les problèmes de fonctionnement liés à la tuyauterie.

■ Utiliser un conduit d'évacuation court et droit avec un diamètre de conduit aussi grand que possible.
- Des conduits d'évacuation longs et rugueux, comportant plusieurs coudes ou ayant des diamètres trop petits réduisent la puissance d'aspiration et augmentent le bruit du ventilateur.
■ Utiliser un conduit d'évacuation en matériau non inflammable.
- Pour éviter tout retour de condensat, montez le conduit d'évacuation de l'appareil avec 1° de pente.

Gaines plates

Utilisez des gaines plates dont la section intérieure correspond au diamètre des tuyaux ronds :

■ Un diamètre de 150 mm correspond environ à 177 cm².
■ En présence de tuyaux de différents diamètres, utilisez des rubans d'étanchéité.
- N'utilisez pas de gaines plates avec des déviations aiguës.

Tuyaux ronds

Utilisez des conduits de section ronde dont le diamètre intérieur est de 150 mm.

Remarques sur le mode évacuation extérieure

En mode évacuation extérieure, un clapet anti-retour doit être installé.

Remarques

■ Si aucun clapet anti-retour n'est fourni avec l'appareil, vous pouvez en obtenir un dans un commerce spécialisé.
■ Si l'air sortant traverse la paroi extérieure, il convient d'utiliser un caisson télescopique mural.

Contrôle du meuble

1. Vérifiez que le meuble d'encastrement est horizontal et a une capacité de charge suffisante.
   L'appareil pèse au maximum environ 25 kg. Le plan de travail dans lequel vous intégrez l'appareil doit pouvoir supporter une charge d'environ 60 kg.

2. Veillez à ce que la stabilité du meuble d'encastrement soit garantie même après les travaux de découpe.

3. La capacité de charge et la stabilité doivent être assurées par des sous-structures appropriées, en particulier en cas de plans de travail fins.

4. Prendre en compte le poids de l'appareil, y compris sa charge supplémentaire.

5. Utiliser un matériau de renforcement résistant à la chaleur et à l'humidité.

6. Assurez-vous que les meubles d'encastrement résistent à la chaleur jusqu'à 90 °C.

7. N'installez pas d'autres appareils, par exemple un four, un réfrigérateur, un lave-vaisselle ou une machine à laver.

8. Vérifiez la planéité de l'appareil uniquement après son installation dans orifice d'encastrement.

9. Vous pouvez choisir librement l'écart par rapport au meuble haut. Ce faisant, prenez en compte la facilité d'utilisation et l'ergonomie lors de l'utilisation de la plaque.

Préparer le meuble

Condition : Les meubles d'encastrement résistent à des températures allant jusqu'à 90 °C.

1. Marquez la découpe des meubles selon le croquis d'installation.

$$ \rightarrow \text { Fig. } 1 4 $$

1. Percez quatre trous de 6 mm de diamètre. → Fig. 24

2. Veillez à ce que l'angle du chant de la découpe par rapport au plan de travail soit de 90 °.

$$ \rightarrow \text { Fig. } 2 4 $$

Observer les distances minimales en cas de montage au-dessus d'un tiroir

1. Pour le retrait du réservoir de trop-plein sur un appareil encastré respecter les distances minimales. → Fig. 11

2. Respecter la position du réservoir de trop-plein.

$$ \rightarrow \text { Fig. } 2 5 $$

Préparer le meuble pour le mode recyclage avec l'adaptateur

Remarques

- Nous ne recommandons pas une installation sur une paroi extérieure non isolée thermiquement, ni une installation au-dessus d'un sol froid ( ≥ 0,5 W/m ^2 °C).

- Ne raccordez pas directement la sortie d'air à d'autres appareils sans cloisons. Si vous ne pouvez pas installer de cloisons, consultez la rubrique Autres types d'installation.

1. Lors de la combinaison avec l'adaptateur, respecter les dimensions correspondantes pour la découpe dans la paroi arrière.

$$ \rightarrow \text {Fig.} \boxed {2 6} $$

1. Mesurez l'épaisseur du plan de travail. Reportez la mesure sur le gabarit et tracez une ligne qui lui correspond.

$$ \rightarrow \text { Fig. } \boxed {2 7} $$

1. Réalisez une découpe sur le gabarit le long de la ligne marquée de l'épaisseur du plan de travail A, de la ligne médiane de découpe B et de la ligne de référence de la sortie d'air intérieure C.

2. Marquez le milieu de la découpe dans le plan de travail comme ligne médiane sur la paroi arrière du meuble.

$$ \rightarrow \text { Fig. } \boxed {2 8} $$

1. Alignez le gabarit sur la ligne médiane de la paroi arrière du meuble et au niveau du bord inférieur du plan de travail.

2. Réalisez la découpe dans la paroi arrière selon le gabarit.

3. Retirez les copeaux après les travaux de découpe.

4. Sceller les chants de découpe de façon thermostable et étanche.

$$ \rightarrow \text { Fig. } \boxed {2 4} $$

Ventilation

1. En mode recirculation de l'air, créer une sortie d'air dans la plinthe du meuble.
2. Prévoir une section minimale de la sortie d'air d'environ 400 cm².
3. Afin de minimiser le courant d'air et le bruit, confectionner une ouverture de sortie aussi grande que possible dans le bandeau du socle.
4. Pour garantir un bon fonctionnement de l'appareil, ventiler correctement la table de cuisson par une sortie d'air d'une section minimale de 200 cm² dans le meuble du bas.

Installer l'appareil muni du mode recirculation de l'air avec adaptateur

Fixer le joint sur l'adaptateur

- Fixez le joint sur l'adaptateur à 5 mm maximum du bord.

$$ \rightarrow \text { Fig. } \boxed {2 9} $$

Poser l'adaptateur

1. Nettoyer et dégraisser la surface adhésive autour de la découpe sur la paroi arrière du meuble.

2. Insérer l'adaptateur dans l'ouverture de sortie à l'arrière de la table de cuisson.

$$ \rightarrow \text { Fig. } 3 0 $$

1. Retirer le film protecteur du ruban adhésif de l'adaptateur.

$$ \rightarrow \text { Fig. } \boxed {3 1} $$

Installer l'appareil dans la découpe du plan de travail

1. Assurez-vous que le câble de raccordement est connecté à l'appareil.
2. Installez l'appareil dans la découpe du plan de travail.

$$ \rightarrow \text { Fig. } \boxed {3 2} $$

Fixer l'adaptateur

1. Tenez l'adaptateur par son support central et faites-le glisser avec les supports latéraux contre la paroi arrière du meuble bas, puis fixez-le.

$$ \rightarrow \text { Fig. } \boxed {3 3} $$

1. Si nécessaire, fixez l'adaptateur avec des vis.

$$ \rightarrow \text { Fig. } 3 4 $$

Préparer le meuble pour le mode recyclage avec cheminées pour utilisation en recyclage

1. Retirer si nécessaire la paroi arrière du meuble.

2. Pour la combinaison avec le coude de conduite plate, respecter la cote correspondante pour la découpe dans la paroi arrière.

$$ \rightarrow \text { Fig. } \boxed {3 5} $$

1. En mode recirculation de l'air, créer une sortie d'air dans la plinthe du meuble.

- Prévoir une section minimale de la sortie d'air d'environ 400 cm².

- Afin de minimiser le courant d'air et le bruit, confectionner une ouverture de sortie aussi grande que possible dans le bandeau du socle.

1. Pour garantir un bon fonctionnement de l'appareil, ventiler correctement la table de cuisson par une sortie d'air d'une section minimale de 200 cm² dans le meuble du bas.

2. Retirez les copeaux après les travaux de découpe.

3. Sceller les chants de découpe de façon thermostable et étanche.

$$ \rightarrow \text { Fig. } 3 6 $$

Installer l'appareil pour un mode recirculation d'air avec cheminées pour utilisation en recyclage

1. En cas de mode recirculation d'air, utiliser le joint, les cheminées pour utilisation en recyclage, le diffuseur et les filtres anti-odeurs.

2. Prendre en compte les cotes pour les différents coudes de conduit plat. → Page 24

Fixer le joint

- Fixer le joint fourni sur le coude de conduite plate au maximum à 5 mm du bord.

$$ \rightarrow \text { Fig. } 3 7 $$

Insérer le coude de conduit plat

- Insérer le coude de conduite plate dans l'ouverture de sortie à l'arrière de l'appareil.

$$ \rightarrow \text { Fig. } \boxed {3 8} $$

Installer l'appareil dans la découpe du plan de travail

1. Assurez-vous que le câble de raccordement est connecté à l'appareil.

2. Installez l'appareil dans la découpe du plan de travail.

$$ \rightarrow \text { Fig. } \boxed {3 9} $$

Installer des tuyaux entre l'appareil et le diffuseur

1. Raccordez entre eux les éléments des cheminées pour utilisation en recyclage.

- Fixez les raccords pour tube de conduite plate en les encliquetant.

- Pour une fixation supplémentaire, vissez les raccords pour tube de conduite plate ensemble à l'aide de 4 vis PT4x8 pour plastiques.

$$ \rightarrow \text { Fig. } 4 0 $$

1. Reliez les cheminées pour utilisation en recyclage avec le coude de conduite plate à l'arrière de la table de cuisson.

$$ \rightarrow \text { Fig. } 4 1 $$

1. Reliez le diffuseur aux cheminées pour utilisation en recyclage.

$$ \rightarrow \text { Fig. } 4 2 $$

Préparer le meuble pour le mode évacuation extérieure

1. Retirer si nécessaire la paroi arrière du meuble.

2. Lors de la combinaison avec un coude de conduite plate, respecter les dimensions correspondantes pour la découpe dans la paroi arrière. → Fig. 43

3. Retirez les copeaux après les travaux de découpe.

4. Sceller les chants de découpe de façon thermostable et étanche.

$$ \rightarrow \text { Fig. } \boxed {3 6} $$

Installer l'appareil pour le mode évacuation extérieure

1. En cas de mode évacuation extérieure, utiliser le joint et les filtres acoustiques.

2. Respecter les remarques concernant le conduit d'évacuation. → Page 26

Fixer le joint

- Fixer le joint fourni sur le coude de conduite plate au maximum à 5 mm du bord.

$$ \rightarrow \text { Fig. } \boxed {3 7} $$

Créer la tuyauterie

1. Insérer le coude de conduite plate dans l'ouverture de sortie à l'arrière de l'appareil.

$$ \rightarrow \text { Fig. } \boxed {3 8} $$

1. Si nécessaire, monter d'autres éléments de tuyauterie.

Installer l'appareil dans la découpe du plan de travail

1. Assurez-vous que le câble de raccordement est connecté à l'appareil.

2. Installez l'appareil dans la découpe du plan de travail.

$$ \rightarrow \text { Fig. } \boxed {3 9} $$

Réaliser le raccordement de l'évacuation de l'air

1. Fixez le conduit d'évacuation contre le coude de gaine plate.

2. Réalisez la jonction vers l'orifice d'évacuation d'air.

3. Étanchez les zones de jonction de façon appropriée.

Mettre en place le filtre

Remarque : En mode recyclage, mettre en place le filtre anti-odeurs.

En mode évacuation extérieure, mettre en place la filtre acoustique.

1. Respecter le sens du flux d'air du filtre.

2. Insérer deux des filtres dans l'appareil à gauche et à droite et les pousser vers l'avant.

$$ \rightarrow \text { Fig. } 4 4 $$

1. Insérer les autres filtres dans l'appareil, l'un à gauche et l'autre à droite.

$$ \rightarrow \text { Fig. } \boxed {4 5} $$

Insérer le filtre à graisse

▶ Mettez en place le filtre à graisse.

$$ \rightarrow \text { Fig. } 4 6 $$

Réaliser le raccordement électrique

1. Respecter les valeurs de raccordement figurant sur la plaque signalétique.

2. En cas de raccordement 3 N, connecter le câble à la prise de raccordement comme illustré.

$$ \rightarrow \text { Fig. } \boxed {4 7} $$

1. En cas de raccordement 2 N, connecter le câble à la prise de raccordement comme illustré.

$$ \rightarrow \text {Fig.} \boxed {4 8} $$

1. En cas de raccordement 1 N, connecter le câble à la prise de raccordement comme illustré.

$$ \rightarrow \text { Fig. } \boxed {4 9} $$

1. En cas de raccordement 2 L/2 N, connecter le câble à la prise de raccordement comme illustré. → Fig. 50

2. Respectez les couleurs des câbles.

3. BN : marron

4. BU : bleu
5. GN/YE : jaune et vert
6. BK : noir

7. GY : gris

8. Selon le type de raccordement, modifier si nécessaire l'agencement des embouts fournis par l'usine.

9. Pour relier deux câbles si nécessaire, insérer un autre manchon.

10. Raccourcir les fils.

11. Retirer l'isolation.

Vérifier le fonctionnement

1. Mettez l'appareil sous tension.

2. Si 0400 E8516, l'appareil n'est pas raccordé correctement. → "Vérifier et corriger le raccordement électrique", Page 29

3. Si aucun défaut n'apparaît dans l'affichage de l'appareil, vérifiez la fonction de la ventilation selon la notice d'utilisation.

Vérifier et corriger le raccordement électrique

1. Débranchez l'appareil du secteur.
2. Vérifiez si le raccordement à l'appareil et le raccordement côté bâtiment correspondent au schéma de raccordement des présentes instructions de montage. → "Préparer le raccordement électrique", Page 26 → "Réaliser le raccordement électrique", Page 28
3. En cas de raccordement 3 N, respectez l'illustration suivante. → Fig. 51
4. En cas de raccordement 2 N, respectez l'illustration suivante. → Fig. 52
5. En cas de raccordement 1 N, respectez l'illustration suivante. → Fig. 53

Commuter l'affichage sur mode évacuation extérieure

1. Pour le mode évacuation extérieure, modifier si nécessaire l'affichage de la commande électronique en conséquence dans les réglages de base.
2. Consulter le chapitre Réglages de base de la notice d'utilisation.

Démonter l'appareil ATTENTION !

Les outils peuvent endommager le cadre de l'appareil.

• N'extrayez pas l'appareil par le haut en faisant levier.
• Débranchez l'appareil du réseau électrique.
• Détachez le conduit d'évacuation ou les conduits de recyclage d'air.
• Faites sortir l'appareil en le poussant par le bas.

it
