Caractéristiques techniques	Cuisinière à induction avec four multifonction
Dimensions (L x H x P)	60 x 85 x 60 cm
Puissance totale	11 kW
Nombre de foyers	4 foyers à induction
Capacité du four	71 litres
Type de four	Four à convection
Fonctionnalités du four	Chaleur tournante, grill, cuisson traditionnelle
Utilisation	Panneau de commande tactile avec affichage LED
Nettoyage	Intérieur du four avec émail facile à nettoyer
Sécurité	Protection contre la surchauffe, verrouillage du panneau de commande
Consommation énergétique	Classe énergétique A
Poids	75 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - PXY820DV1E BOSCH

Comment régler la température de cuisson sur la BOSCH PXY820DV1E ?

Pour régler la température de cuisson, tournez le bouton de température sur le panneau de commande jusqu'à la température souhaitée. L'écran affichera la température sélectionnée.

Que faire si l'écran de la cuisinière ne s'allume pas ?

Vérifiez que la cuisinière est correctement branchée à une prise électrique fonctionnelle. Si l'écran ne s'allume toujours pas, essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes.

Comment nettoyer les plaques de cuisson en vitrocéramique ?

Utilisez un nettoyant spécialement conçu pour les surfaces en vitrocéramique et une éponge douce. Évitez les grattoirs métalliques qui pourraient rayer la surface.

La cuisinière émet-elle des bruits inhabituels pendant son fonctionnement ?

Des bruits normaux peuvent se produire lors du chauffage ou du refroidissement. Si vous entendez des bruits forts ou étranges, débranchez l'appareil et contactez le service client.

Comment utiliser la fonction de nettoyage automatique ?

Pour utiliser la fonction de nettoyage automatique, sélectionnez le mode de nettoyage sur le panneau de commande et suivez les instructions à l'écran. Assurez-vous que la cuisinière est vide avant de lancer le nettoyage.

Que faire si l'indicateur de chaleur résiduelle ne s'éteint pas ?

L'indicateur de chaleur résiduelle peut rester allumé même après l'arrêt de la cuisson si la plaque est encore chaude. Attendez qu'elle refroidisse complètement avant de toucher la surface.

Comment régler le minuteur sur la BOSCH PXY820DV1E ?

Pour régler le minuteur, appuyez sur le bouton 'Minuteur' et utilisez les boutons '+' et '-' pour définir le temps souhaité. Appuyez à nouveau sur 'Minuteur' pour confirmer.

La cuisinière ne chauffe pas. Que dois-je vérifier ?

Vérifiez que la cuisinière est allumée et que la température est correctement réglée. Assurez-vous également que les casseroles et poêles utilisées sont compatibles avec les plaques de cuisson.

Où trouver le manuel d'utilisation de la BOSCH PXY820DV1E ?

Le manuel d'utilisation peut être téléchargé depuis le site web de BOSCH dans la section 'Support' ou 'Service Clients'.

Est-ce que la cuisinière est équipée d'une fonction de sécurité ?

Oui, la BOSCH PXY820DV1E est équipée de plusieurs fonctions de sécurité, y compris un verrouillage des commandes et une protection contre la surchauffe.

Comment savoir si mes casseroles sont compatibles avec la cuisinière ?

Pour vérifier la compatibilité, assurez-vous que vos casseroles sont marquées 'induction' si vous utilisez des plaques à induction. Utilisez un aimant pour tester la réactivité, si l'aimant adhère, la casserole est compatible.

MODE D'EMPLOI PXY820DV1E BOSCH

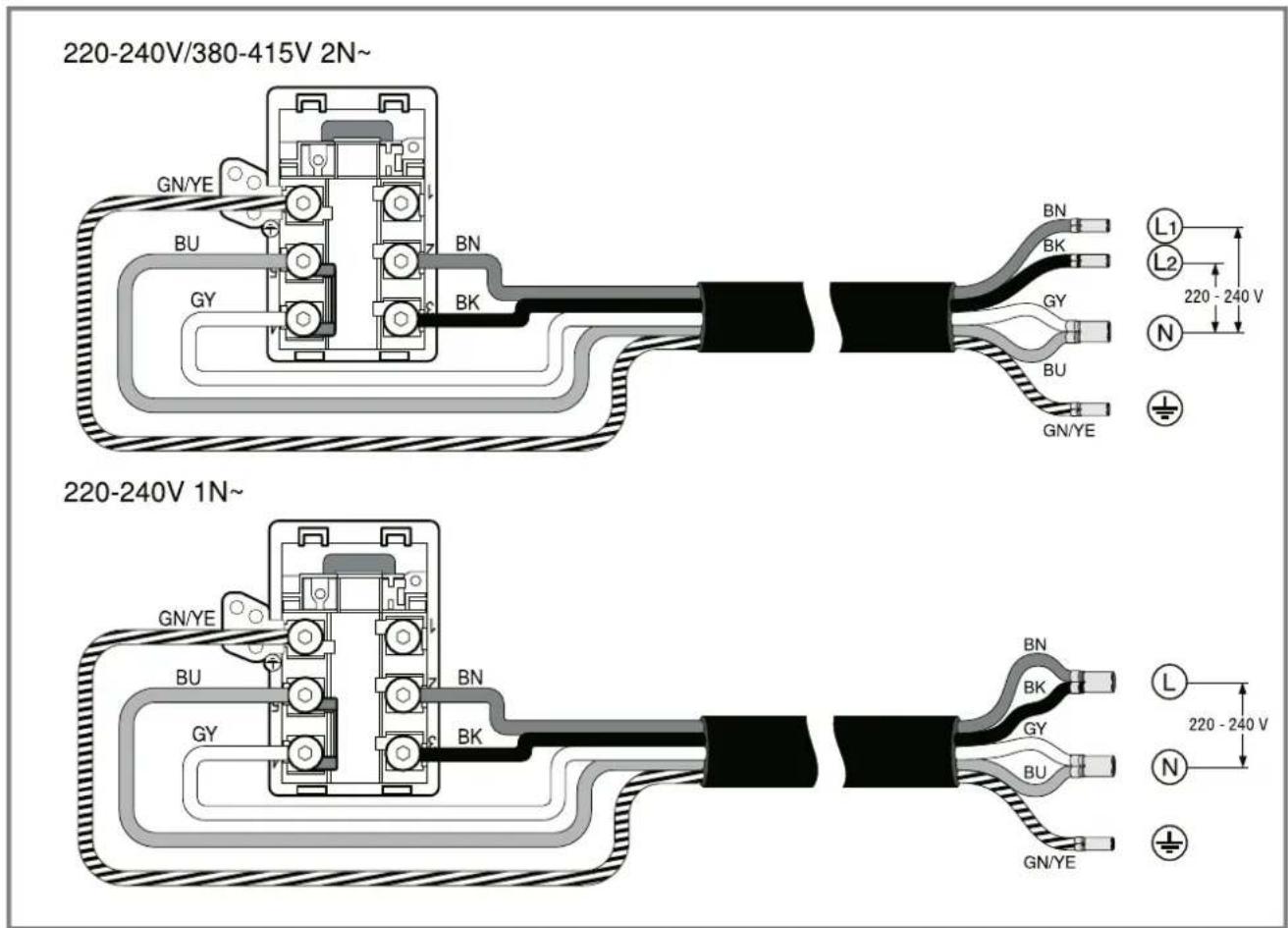

220-240V/380-415V 2N~ 220-240V/380-415V 2N~ 220-240V 1N ~ 220-240V/380-415V 2L/2N~ BN BK LU LU BU GY GN/YE + + L1 L2 N LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN 220 - 240 V

16

220-240V/380-415V 2N~ GN/YE BU BN GY BK 220 - 240 V L1 L2 N GN/YE 220-240V 1N~ GN/YE BU BN GY GU BN BK 220 - 240 V L N GN/YE

17

Indications générales

■ Lisez attentivement cette notice.
■ Seul un spécialiste agréé est autorisé à brancher l'appareil.
- Une installation, une ouverture de l'appareil, un raccordement ou un montage incorrects annulent la validité de la garantie du produit.
■ Avant toute intervention sur l'appareil, coupez l'alimentation électrique.
- Après l'installation, s'assurer que l'utilisateur n'a aucun accès aux pièces électriques.
■ N'utilisez jamais cet appareil dans un bateau ou un véhicule.

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet appareil.

La sécurité de l'appareil à l'usage est garantie s'il a été incorporé conformément aux instructions de montage. Le monteur est responsable du fonctionnement correct de l'appareil sur le lieu où ce dernier est installé.

AVERTISSEMENT – Danger : gnétisme !

L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs cardiaques ou des pompes à insuline.

Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

AVERTISSEMENT – Risque de ssure !

Les pièces accessibles lors de l'installation peuvent présenter des arêtes vives et provoquer des coupures.

▶ Portez des gants de protection.

Les produits chimiques peuvent être dangereux. Les recommandations des fabricants de produits chimiques doivent être respectées lors de la manipulation de produits chimiques.

- Portez un équipement de protection.

Conseils concernant le branchement électrique

Respectez les conseils suivant pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

■ Seul un spécialiste agréé ou un technicien de service spécialement formé est habilité à raccorder l'appareil. La personne doit être agréée conformément aux réglementations locales du pays et de la compagnie d'électricité.
■ Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation.
- Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte.

Type de connexion

- Cet appareil est conforme à la classe de protection 1. Par conséquent, utiliser l'appareil uniquement avec une prise à conducteur de protection.

Cordon d'alimentation

Le cordon d'alimentation peut être raccordé à la prise de raccordement de la table de cuisson ou être joint à l'appareil.

• Vous trouverez les valeurs de raccordement requises sur la plaque signalétique et sur le schéma de raccordement.
• Utiliser uniquement le câble de raccordement fourni avec l'appareil ou fourni par le service après-vente. Si vous avez besoin d'un câble plus long, contactez le service après-vente. Des cordons d'alimentation secteur jusqu'à 2,20 m de longueur sont disponibles.

Conseils concernant les meubles d'encastrement

• Vous pouvez installer la table à induction uniquement via des tiroirs ou des fours à ventilation forcée. Ne pas installer de réfrigérateur, de lave-vaisselle, de four non ventilé ou de lave-linge sous la table de cuisson.
  ■ S'assurer que les meubles d'encastrement résistent à la chaleur jusqu'au moins 90 °C.

Plan de travail

Respecter les recommandations du fabricant du plan de travail.

• À plat, à l'horizontale, stable.
  ■ Le plan de travail dans lequel vous intégrez l'appareil doit pouvoir supporter une charge d'environ 60 kg.
• Pour des plans de travail minces, utiliser un matériau de renforcement résistant à la chaleur et á l'humidité.

■ Vérifier la planéité de la table de cuisson une fois qu'elle est montée.

- Vous pouvez intégrer l'appareil dans les plans de travail résistants aux températures élevées et étanches suivants :

• Plans de travail en marbre, pierre naturelle.
• Plans de travail en matière plastique.
• Plans de travail en bois massif, uniquement avec l'accord du fabricant du plan de travail, sceller les bords de coupe.
• D'autres plans de travail, uniquement avec l'accord du fabricant du plan de travail.

■ Pour aligner l'appareil, ne pas utiliser de supports à des points individuels.

- Les travaux de découpe sur le plan de travail doivent être effectués par une entreprise spécialisée conformément au croquis de montage. L'arête de coupe doit être propre et précise car le bord

est visible sur la surface. Nettoyer et dégraisse 'r les arêtes de coupe à l'aide d'un détergent adapté.

Hotte

- La distance entre la hotte et la table de cuisson doit être au moins égale à la distance indiquée dans les instructions de montage de la hotte.

Préparation des meubles d'encastrement

1. Marquer la découpe des meubles selon le croquis de montage.

2. Veiller à ce que l'angle du chant de la découpe par rapport au plan de travail soit de 90 °. → Fig. 1

3. Éliminer les copeaux après les travaux de découpe.

4. Sceller les chants de découpe de façon thermostable.

Ventilation

Afin de garantir un fonctionnement correct de l'appareil, la table de cuisson doit être suffisamment ventilée. La ventilation dans la partie inférieure de l'appareil requiert une amenée d'air frais suffisante. Par conséquent, adapter si nécessaire le mobilier à cette fin.

1. Respecter une distance minimale entre l'arrière du meuble et la paroi de la cuisine.
2. Dégager une ouverture en haut à l'arrière du meuble. → Fig. 3

$$ \rightarrow \text { Fig. } 2 $$

1. Si la distance minimale de 20 m n'est pas respectée à l'arrière du meuble, créer une ouverture au fond. → Fig. 4

2. Si l'intérieur du meuble n'est pas plus large que 780 mm, réaliser des encoches sur les panneaux de côté. → Fig. 5

3. Ne pas fermer le socle inférieur de façon hermétique.

Remarque : Si vous monter l'appareil dans un îlot de cuisson ou à un autre emplacement non décrit, veiller à une ventilation adéquate de la table de cuisson.

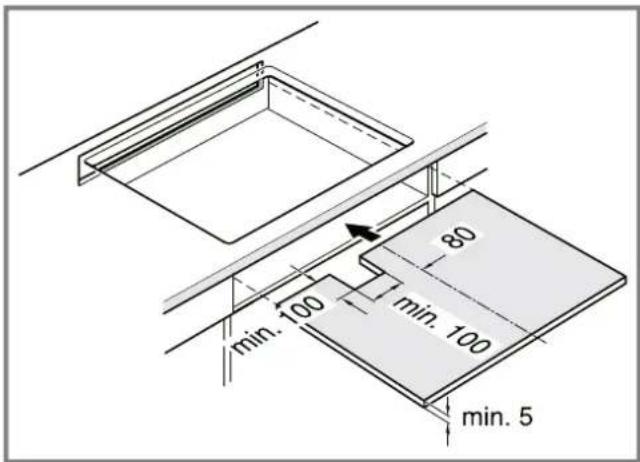

Montage au-dessus d'un tiroir

• Afin d'assurer une bonne ventilation, la distance entre la surface du plan de travail et la partie supérieure du tiroir doit être de 70 mm.
  → Fig. 6

Montage au-dessus d'un four

• Pour garantir une bonne ventilation, la distance entre la partie supérieure du plan de travail et la surface de la façade du four doit être de 30 mm et la distance minimale entre le four et la table de cuisson doit être de 5 mm.
• Consultez les instructions de montage du four si vous devez agrandir la distance entre la table de cuisson et le four.
  → Fig. 7

Poser le cordon d'alimentation dans la prise de raccordement

Condition : Pour les appareils sans bloc secteur prémonté.

1. Retourner la table de cuisson et placer un chiffon ou une autre surface sur le fond de l'emballage pour éviter toute rayure.

$$ \rightarrow \text { Fig. } 8 $$

1. Soulevez le couvercle de la prise de raccordement à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 9 $$

1. Desserrez la vis de fixation et soulevez le collier de serrage à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 1 0 $$

1. Effectuer le raccordement à la prise de raccordement uniquement conformément à la figure :

$$ \rightarrow \text {Fig.} 1 1 $$

- BN : marron

- BU : bleu

- GN/YE : jaune et vert

- BK : noir

- GY : gris

→ Fig. 11 - BN : marron - BU : bleu - GN/YE : jaune et vert - BK : noir - GY : gris

Remarque : Lorsque vous effectuer le raccordement selon le schéma de raccordement 2L/2N, il convient de modifier la disposition des ponts de façon correspondante au schéma de raccordement.

1. Après le raccordement du câble, serrer les vis de la prise de raccordement correctement.

2. Fixer le cordon d'alimentation avec le collier de serrage et serrer les vis de fixation.

$$ \rightarrow \text { Fig. } 1 2 $$

1. Placer les câbles dans la partie centrale de la prise de raccordement. Fermez le couvercle de la prise de raccordement.

Mise en place de la table de cuisson

1. Placer le ruban adhésif sur la tranche du plan de travail.

$$ \rightarrow \text { Fig. } 1 3 $$

1. Introduire la table de cuisson dans la découpe.

2. Veillez à ce que la table de cuisson soit à la même hauteur que le plan de travail et à ce que l'appareil ne glisse pas.

- Vissez les attaches de retenue fournies sur le plan de travail et avec précaution sur l'appareil.

- N'utilisez pas de tournevis électrique.

$$ \rightarrow \text { Fig. } 1 4 $$

1. En présence de plans de travail carrelés, étanchéifier les joints du carrelage avec un joint en silicone.

2. Avant de sceller les joints, effectuer un test fonctionnel correspondant.

- Sceller l'interstice tout autour à l'aide d'un silicone approprié et résistant à la chaleur, par exemple Novasil® S70 ou Ottoseal® S70.

- Lisser le joint à l'aide d'un agent lissant recommandé par le fabricant. Respecter les conseils relatifs au silicone.

- Faire fonctionner l'appareil uniquement lorsque le silicone est entièrement sec. Le séchage dure au moins 24 heures et la durée dépend de la température ambiante.

- Vous pouvez vous procurer une colle silicone appropriée auprès de notre service client.

→Fig. 15

- Sceller l'interstice tout autour à l'aide d'un silicone approprié et résistant à la chaleur, par exemple Novasil® S70 ou Ottoseal® S70. - Lisser le joint à l'aide d'un agent lissant recommandé par le fabricant. Respecter les conseils relatifs au silicone. - Faire fonctionner l'appareil uniquement lorsque le silicone est entièrement sec. Le séchage dure au moins 24 heures et la durée dépend de la température ambiante. - Vous pouvez vous procurer une colle silicone appropriée auprès de notre service client. → Fig. 15

√ Attention! L'utilisation de silicone non approprié peut entraîner des décolorations durables sur les plans de travail en marbre naturel.

Remarque : Ne pliez pas ou ne coincez pas le câble de raccordement et tenez-le éloigné des arêtes coupantes et des éléments chauds.

Branchement de l'appareil

Condition : Respecter les valeurs de raccordement figurant sur la plaque signalétique.

1. Procéder au raccordement uniquement selon le schéma de raccordement :

$$ \rightarrow \text { Fig. } 1 6, \rightarrow \text { Fig. } 1 7 $$

- BN : marron

- BU : bleu

- GN/YE : jaune et vert

- BK : noir

- GY : gris

→ Fig. 16, → Fig. 17 - BN : marron - BU : bleu - GN/YE : jaune et vert - BK : noir - GY : gris

Remarque : Selon le type de raccordement, vous devez modifier éventuellement les bornes fournies par l'usine. Pour ce faire, vous devez éventuellement raccourcir les bornes et enlever la matière isolante pour utiliser une borne reliant deux câbles.

1. Vérifier l'état de fonctionnement : si l'affichage de l'appareil U400 E3510 apparaît cela signifie qu'il n'est pas correctement raccordé. Débrancher l'appareil de l'alimentation secteur et vérifier le branchement du câble d'alimentation au réseau électrique.

Combinaisons spéciales

Si vous installez la table de cuisson au-dessus d'un four d'une autre marque, utilisez un plateau vapeur en bois.

$$ \rightarrow \text { Fig. } 1 8 $$

Démonter l'appareil

ATTENTION!

Les outils risquent endommager l'appareil.

▶ Ne jamais extraire l'appareil en faisant levier.

1. Débrancher l'appareil du réseau électrique.

2. Le cas échéant, retirez les ancrages de fixation.

3. Retirez le joint en silicone le long de la table de cuisson à l'aide d'un outil approprié.

4. Faire sortir la table de cuisson en la poussant par le bas.

5. Débrancher l'appareil du réseau électrique.

6. Le cas échéant, retirez les ancrages de fixation.
7. Retirez le joint en silicone le long de la table de cuisson à l'aide d'un outil approprié.
8. Faire sortir la table de cuisson en la poussant par le bas.
