Z4CX - Haut-parleur PHOENIX GOLD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur coaxial
Marque	Phoenix Gold
Modèle	Z4CX
Diamètre nominal	10 cm (4 pouces)
Puissance admissible (RMS)	50 W
Impédance	4 ohms
Réponse en fréquence	60 Hz - 20 kHz
Sensibilité	90 dB
Matériau du cône	Polypropylène
Matériau de la suspension	Caoutchouc butyle
Type de tweeter	Ferrofluide, à profil affleurant
Profondeur de montage	Faible (design compact)
Diamètre de découpe	92 mm
Contenu de la boîte	2 haut-parleurs, 2 grilles, 1 gabarit de montage, 8 vis, 1 manuel
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Éteindre le système audio avant raccordement ; ne pas percer de trous de montage si le haut-parleur est en place
Réparabilité	Consulter un professionnel pour toute réparation ; pièces détachées non fournies
Garantie	Consulter le manuel ou le revendeur

FOIRE AUX QUESTIONS - Z4CX PHOENIX GOLD

Quel est le diamètre du haut-parleur Z4CX ?

Le haut-parleur Phoenix Gold Z4CX a un diamètre nominal de 10 cm (4 pouces).

Quelle puissance supporte ce haut-parleur ?

La puissance admissible RMS est d'environ 50 W. Pour des performances optimales, utilisez un amplificateur adapté.

Quelle est l'impédance du Z4CX ?

L'impédance est de 4 ohms, ce qui est standard pour les haut-parleurs automobiles.

Le fil de haut-parleur est-il inclus ?

Non, le fil de haut-parleur n'est pas inclus. Utilisez le câble existant de votre véhicule ou remplacez-le par un câble de qualité supérieure.

Comment installer le haut-parleur correctement ?

Assurez-vous que le système audio est éteint. Utilisez le gabarit fourni pour marquer et découper le trou. Percez quatre trous pour les vis, insérez le haut-parleur et fixez-le. Veillez à respecter la polarité pour une bonne phase.

Puis-je utiliser ce haut-parleur dans une porte de voiture ?

Oui, le Z4CX est conçu pour une installation dans des panneaux de porte ou autres emplacements compatibles. Vérifiez la profondeur de montage et le diamètre de découpe.

Que faire si le son est déformé ?

Vérifiez les connexions, la polarité et assurez-vous que l'amplificateur n'est pas en surcharge. Un son déformé peut aussi provenir d'une puissance insuffisante.

Ce haut-parleur est-il adapté à un usage marin ?

Non, ce modèle est destiné à un usage automobile intérieur. Il n'est pas conçu pour résister à l'humidité ou aux intempéries.

Comment nettoyer le haut-parleur ?

Nettoyez la grille et le cône avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou d'eau.

Où trouver des pièces de rechange ?

Les pièces détachées ne sont pas fournies. Contactez un revendeur agréé Phoenix Gold ou un professionnel pour toute réparation.

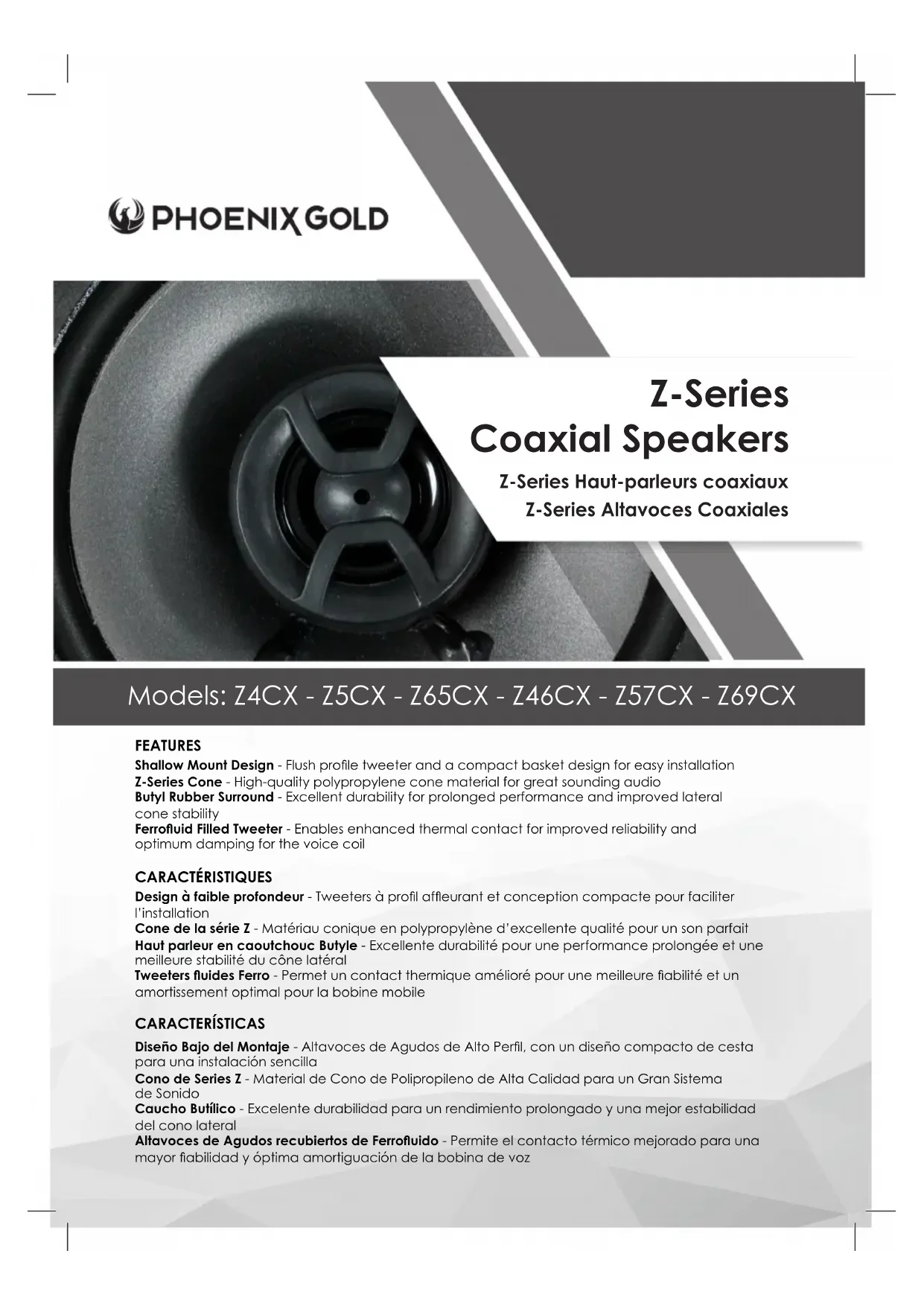

MODE D'EMPLOI Z4CX PHOENIX GOLD

Design à faible profondeur - Tweeters à profil affleurant et conception compacte pour faciliter l'installation

Cone de la série Z - Matériau conique en polypropylène d'excellente qualité pour un son parfait

Haut parleur en caoutchouc Butyle - Excellente durabitie pour une performance prolongee et une
meilleure stabilité du cune latorial

Tweeters fluides Ferro - Permet un contact thermique amélioré pour une(Meilleure fiabilité et un amortissement optimal pour la bobine mobile

CHARACTERISTICAS

Assurez-vous que le système audio soit eteint avant de faire des raccordements a l'amplificateur, aux haut-parleurs ou a l'unité source. L'omission de la mise hors tension peut entrainer des dommages permanents au systeme audio. Lors du cablage des haut-parleurs, assurez-vous que le fil soit protegé contre les objets tranchants et utilisez tous des oeillets en caoutchouc lors du cablage à travers des panneaux metalliques. Verifiez que tous les terminaux et raccordements soient protégés du chassis du vehicule et les uns des autres. L'omission pourrait entrainer des dommages permanents au systeme audio.

Lorsque you connectez les haut-parleurs a l'unité source ou aux amplificateurs, you devrez raccorder le fil de sortie positif et négatif de l'unité source aux bornes de haut-parleur correspondantes. Cela garantira que le système audio soit en phase.

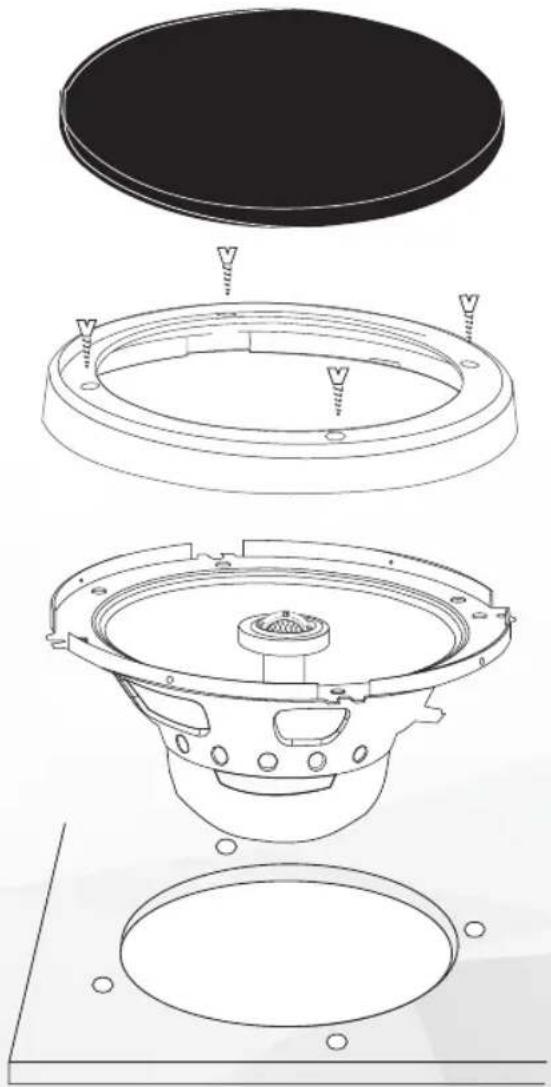

1. Veillez a ce qu'il y ait suffisamment de dégagement et de profondeur pour que le haut-parleur soit monté.
2. Utilisez le gabarit fourni pour marquer et coupez le trou au diametre adequat.
3. Percez quatre trous pour les vis de montage.
4. Séparez la grille du chassin
5. Inserez le haut-parleur et la grille et fixez-le avec les vis foumies
6. Terminez l'installation en remplaçant la grille dans le chassis de la grille.

CONTENU DE LA BOITE

2 x haut-parleurs coaxiaux Phoenix Gold
2xgrilles de haut-parleur Phoenix Gold
1 x gabarit de montage
8 x vis de montage
1 x Manuel d'utilisation

NOTE:

Le fil du haut-parleur n'est pas inclus peut importe l'ensemble haut-parleur coaxial Phoenix Gold. Veuillez utiliser le fil de haut-parleur existant de votre vehicule ou le remplacer par un cable de haut-parleur de qualite supérieure.

AVERTISSMENT

Ne percez pas de trous de montage si le haut-parleur est en place. Cela pourrait permettre aux copeaux de forage d'endommager la bobine de voix et annulerait votre garantie.

AVERTISSMENT:

Les systèmes audio peuvent produit des niveaux sonores sur créé à 135dB. L'exposition continue à des niveaux de pression acoustique à 100dB peut provoquer une perte auditive permanente. Veuillez surveiller les vehicules d'urgence car les signaux d'advertissement ne peuvent pas été écoulés.
