Caractéristiques techniques	Amplificateur 5 canaux, puissance de 600W, impédance de 4 ohms, fréquence de réponse de 20Hz à 20kHz.
Utilisation	Conçu pour une utilisation dans des systèmes audio de voiture, idéal pour améliorer la qualité sonore.
Maintenance et réparation	Vérifier régulièrement les connexions et le câblage, nettoyer les contacts pour éviter la corrosion.
Sécurité	Ne pas exposer à l'humidité, utiliser des fusibles appropriés pour éviter les surcharges.
Informations générales	Compatible avec divers types de haut-parleurs, garantie limitée du fabricant, dimensions compactes pour un montage facile.

FOIRE AUX QUESTIONS - Z600.5 PHOENIX GOLD

Comment connecter le PHOENIX GOLD Z600.5 à mon système audio ?

Pour connecter le PHOENIX GOLD Z600.5, assurez-vous que l'amplificateur est éteint. Connectez les câbles RCA de votre source audio aux entrées RCA de l'amplificateur. Ensuite, branchez les haut-parleurs aux sorties correspondantes en respectant la polarité (+ et -).

Que faire si le récepteur ne s'allume pas ?

Vérifiez d'abord que le fusible de l'amplificateur est en bon état et que les connexions d'alimentation sont correctes. Assurez-vous également que l'alimentation est branchée sur une source d'énergie fonctionnelle.

Comment régler le niveau de gain sur le PHOENIX GOLD Z600.5 ?

Utilisez le bouton de gain sur l'amplificateur pour ajuster le niveau de sortie. Commencez avec le gain à environ 50 % et augmentez progressivement pendant que vous écoutez de la musique pour éviter la distorsion.

Pourquoi le son est-il distordu ?

La distorsion peut être causée par un réglage de gain trop élevé. Réduisez le gain et vérifiez les connexions des haut-parleurs pour vous assurer qu'il n'y a pas de court-circuit. Assurez-vous également que vos haut-parleurs sont compatibles avec l'amplificateur.

Comment régler le filtre passe-haut et passe-bas sur le PHOENIX GOLD Z600.5 ?

Utilisez les commutateurs situés sur le panneau de l'amplificateur pour activer le filtre passe-haut ou passe-bas. Ajustez la fréquence de coupure selon vos préférences en fonction des spécifications de vos haut-parleurs.

Le PHOENIX GOLD Z600.5 est-il compatible avec tous les types de haut-parleurs ?

Le PHOENIX GOLD Z600.5 est conçu pour fonctionner avec la plupart des haut-parleurs à impédance de 2 à 8 Ohms. Vérifiez les spécifications de vos haut-parleurs pour assurer la compatibilité.

Comment résoudre un problème de surchauffe de l'amplificateur ?

Assurez-vous que l'amplificateur est installé dans un endroit bien ventilé. Vérifiez également que les connexions des haut-parleurs ne sont pas en court-circuit et que le gain n'est pas réglé trop haut.

Où trouver le manuel d'utilisation du PHOENIX GOLD Z600.5 ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de PHOENIX GOLD dans la section support ou téléchargement. Vous pouvez également le demander à votre revendeur.

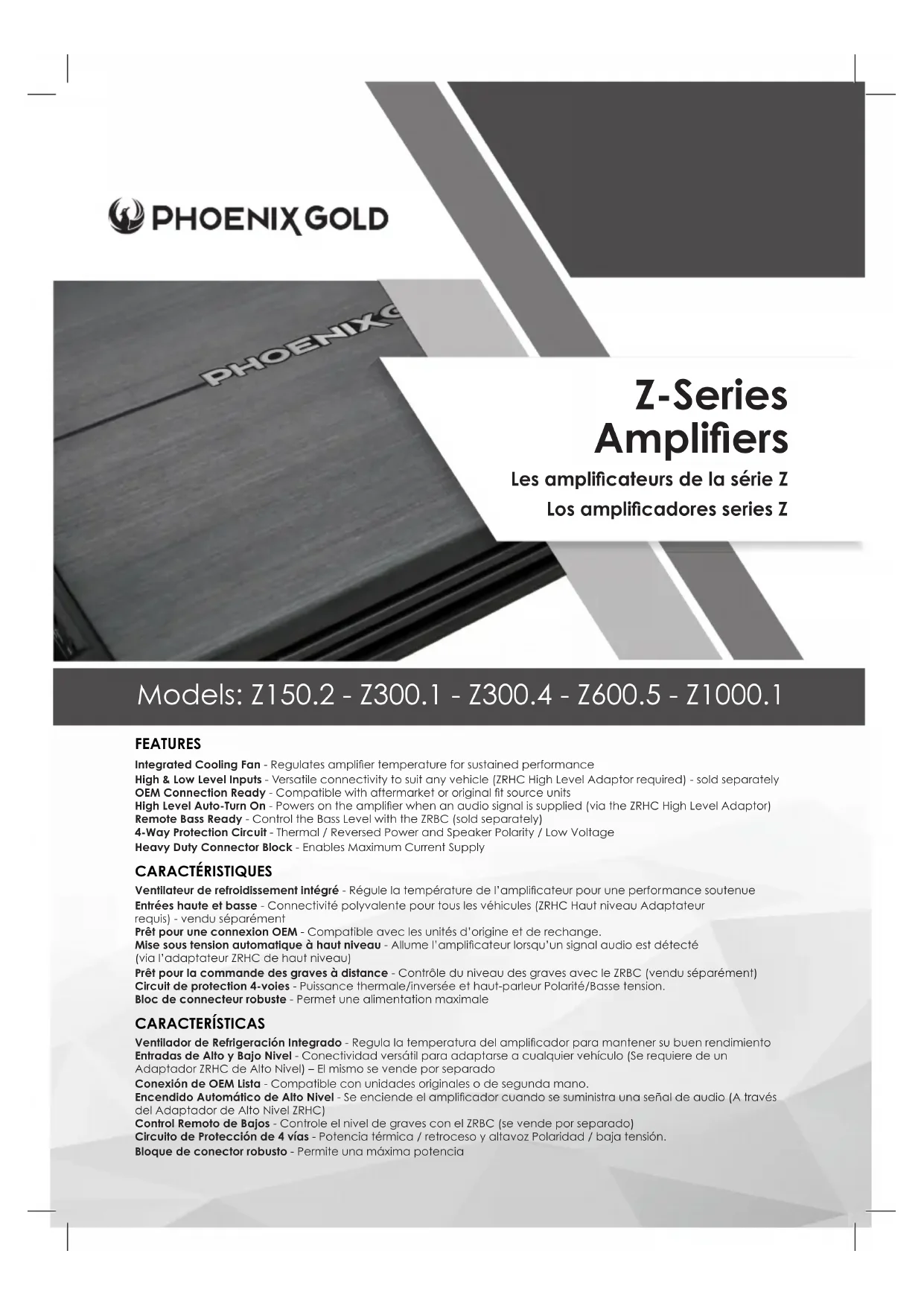

MODE D'EMPLOI Z600.5 PHOENIX GOLD

1. Assurez-vous que le l +12V soit déconnecté de la batterie avant de

connecter un nouvel équipement

2. Veillez à ce que l’emplacement de montage de l’amplicateur et les

trous ne présentent pas de problème au niveau du réservoir d’essence, des lignes de frein ou du câblage électrique.

3. Assurez-vous que l’amplicateur soit solidement xé au véhicule pour

empêcher l’amplicateur de bouger et de provoquer des dégâts en cas d’accident.

4. Assurez-vous que tous les câblages soient protégés des objets

tranchants et du pincement ou du broyage qui pourraient endom mager le système audio

5. Veillez à ce que l’emplacement de montage dispose d’un débit d’air

sufsant autour de l’amplicateur. Si l’amplicateur est monté dans un espace clos, un ventilateur de 3” avec conduite doit être utilisé pour faciliter le refroidissement.

6. Ne montez aucun amplicateur sur un boîtier de caisson de basses

car une exposition prolongée aux vibrations peut endommager l’amplicateur.

7. Assurez-vous de disposer d’un l/d’un câble de jauge minimum

recommandé ou supérieur pour tous les raccordements de l’amplicateurLes amplicateurs de la série Z © 2017 Phoenix Gold • www.phoenixgold.com Connexion Assurez-vous que le système audio soit éteint avant de faire des raccordements à l’amplicateur, aux haut-parleurs ou à l’unité source. L’omission de la mise hors tension peut entraîner des dommages permanents au système audio. Assurez-vous que le câble de jauge correct soit utilisé pour toutes les connexions; consultez le diagramme de la calculatrice de câble ci-dessous pour le câble de jauge adéquat pour votre installation. Ampères totaux Longueur de câble

M 0-1 1-2 2-3 3-4 4-5 5-6 6-7 7-9 FT 0-4 4-7 7-10 10-13 13-16 16-19 19-22 22-28 0-20 14 12 12 10 10 8 8 8 20-35 12 10 8 8 6 6 6 4 35-50 10 8 8 6 4 4 4 4 50-65 8 8 6 4 4 4 4 2 65-85 6 6 4 4 2 2 2 0 85-105 6 6 4 2 2 2 2 0 105-125 4 4 4 2 0 0 0 0 125-150 2 2 2 0 0 0 0 0 Le diagramme ci-dessus présente les jauges de câble à utiliser, une baisse inférieur à 0,5 Volt est ac- ceptable. Si le l d’aluminium est utilisé, les jauges doivent être d’une taille sufsamment grande pour compenser. Le calcul du calibre de câble prend en compte la résistance à la connexion terminale. Z150.2 - Z300.4 - Z300.1 - Z600.5

1. + 12 Volt de puissance

Assurez-vous que toutes les autres connexions de câble soient terminées avant de raccorder ce câble à la batterie. Les amplicateurs PHOENIX GOLD doivent être connectés directement à la borne de batterie 12V à l’aide du câble de jauge approprié. Commencez au niveau de la batterie du véhicules et déroulez le câble vers l’amplicateur. PHOENIX GOLD recommande l’utilisation des œillets en caoutchouc lors du passage d’un câble à travers les panneaux métalliques pour éviter que les coins tranchants ou les panneaux ne coupent l’isolation du câble. Un fusible ou un disjoncteur en ligne doivent être utilisés à 30 cm (12”) de votre batterie; Ceci évitera un risque

1 2 3© 2017 Phoenix Gold • www.phoenixgold.com Les amplicateurs de la série Z Z150.2 - Z300.1 - Z300.4 - Z600.5 - Z1000.1 potentiel d’incendie causé par un court-circuit au niveau de votre câble d’alimenta- tion types de fusibles/disjoncteurs recommandés). Connectez l’autre extrémité de votre câble d’alimentation à la batterie, mais n’oubliez pas de laisser le fusible ou le disjoncteur hors tension jusqu’à ce que toutes les autres connexions du câble soient effectuées.

2. Activation à distance

Cette connexion allume l’amplicateur et doit être connectée au l “Allumage à dis- tance” de l’unité principale. S’il n’est pas disponible, une source d’interruption +12V doit être utilisée, telle qu’un l d’antenne électrique ou ACC + 12V. Si vous utilisez des entrées de haut niveau (haut-parleur) et qu’un tour à distance sur le l n’est pas disponible, l’interrupteur “Allumage Automatique” doit être réglé sur

Branchez d’abord le câble Terrestre/terre à votre amplicateur. Vériez que l’emplace- ment est une bonne source de terre (de préférence le châssis/plancher). Examinez la zone que vous souhaitez utiliser pour vius assurer qu’elle est exempte de câblage, de lignes de vide, de freins et de conduits de carburant. Utilisez une brosse métallique ou du papier de verre pour exposer le métal nu, an d’avoir un contact de courant élevé pour votre connexion au sol. Utilisez le même câble de jauge pour le câble de masse que vous avez utilisé pour le câble d’alimentation. Fixez le câble de terre au point de terre avec un boulon, une rondelle en étoile et un écrou. Appliquez du silicium neutre de guérison au boulon et au métal nu pour empêcher les fuites d’eau possibles et la rouille. Connectez l’autre extrémité de votre câble de terre à l’amplicateur.

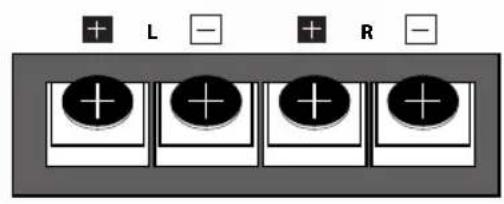

4. Raccordement de sortie du

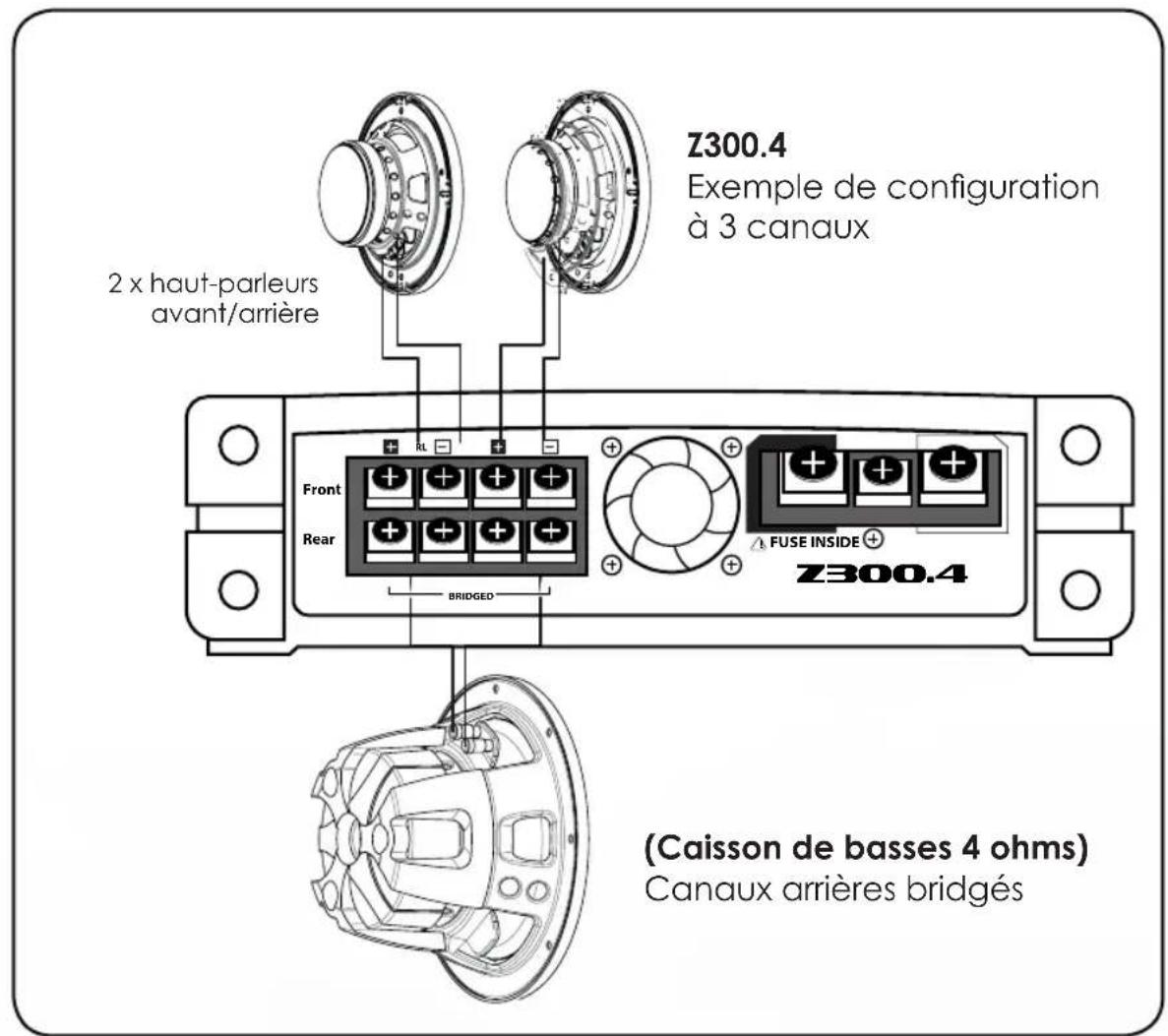

haut-parleur (Z 300.4- Z150.2- Z600.5) Assurez-vous que la polarité soit correcte connexion haut-parleurs/caissons de basses Impédance de haut-parleur minimum de 2 ohms pour un fonction- nement stéréo (par canaux) Impédance minimale de haut-parleur de 4 ohms pour un fonctionnement bridgé 4B. Sortie reliée en interne (Z300.1 SEULEMENT) L’amplicateur monobloc Z300.1 offre des connexions¬ de sortie doubles pour simplier le câblage en utilisant 2 caissons de basses ou un caisson de basses à bobine double voix. Bornes positives et négatives et reliées en interne ou reliées en parallèle. Pour une bobine duale (2 x 4 Ohm) ou deux caissons de basses à bobine unique (quatre ohms), connectez chaque bobine à un terminal positif ou négatif. Pour un caisson de basses monocoil standard, connectez-le à un terminal positif ou négatif. 4C. Sortie de canal unique (Z1000.1 SEULEMENT) (1 ohm minimum) L R L R INTERNALLY LINKED 40A 40A 40A 40A 40A 40ALes amplicateurs de la série Z © 2017 Phoenix Gold • www.phoenixgold.com Z300.4 Exemple de conguration à 3 canaux 2 x haut-parleurs avant/arrière (Caisson de basses 4 ohms) Canaux arrières bridgés BRIDGED

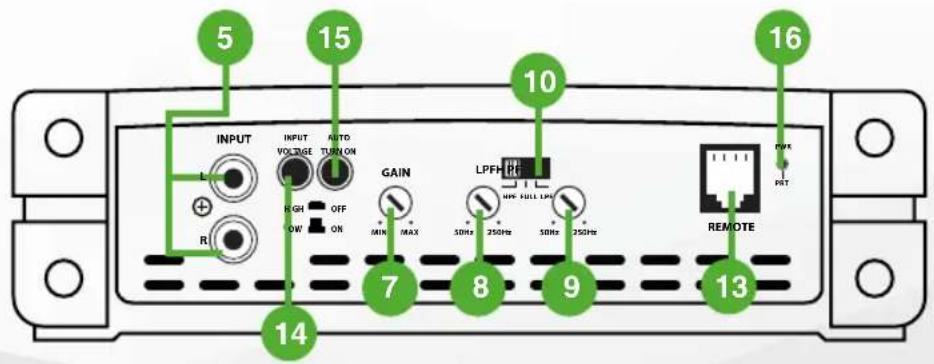

5. Entrées RCA avant-arrière-caisson de basses

Choisissez les câbles RCA de longueur correcte pour raccorder les sorties RCA de l’unité source/tête aux connecteurs d’entrée de l’amplicateur. Placez les câbles RCA dans le côté opposé du véhicule, sur le câble d’alimentation et le faisceau de câblage du véhicule. Évitez le moteur de ventilateur électrique et le câblage. Assurez-vous de suivre le bon équilibre. (L gauche = blanc ou noir.) (R droite = rouge)

6. Sorties RCA de bas niveau (Z300.1 + Z1000.1 seulement)

Utilisez ces connecteurs RCA pour vous connecter à un amplicateur secondaire. Cette sortie est une connexion de passage des connecteurs d’entrée RCA an que le niveau de signal et la réponse en fréquence soit les mêmes que le signal d’entrée d’origine.

7Les amplicateurs de la série Z © 2017 Phoenix Gold • www.phoenixgold.com

7. Contrôle de gain/niveau (Sub/avant/arrière)

Ce contrôle est utilisé pour faire correspondre le niveau d’entrée de l’amplicateur au niveau de sortie de votre unité principale. Nous recommandons la méthode ci-dessous, car un non-suivi de ces étapes peut endommager le système audio.

1. Tournez le gain de l’amplicateur à zéro

2. Tournez le volume de l’unité de tête à % et les basses et les aigus

3. Réglez le contrôle de gain/niveau de l’amplicateur jusqu’à ce que le

volume maximum désiré soit atteint sans déformation.

4. Effectuez des ajustements ns pour ajuster votre installation.

8. Filtre croisé passe-haut

Réglez le commutateur de croisement sur HP et tournez cette commande à 65Hz ou supérieur lorsque vous utilisez un haut-parleur plus petit que 6 x 9”. Lorsqu’un caisson de basses est utilisé dans le système, cette caractéristique est conçue pour ltrer toutes les basses fréquences que seuls les caissons de basses doivent produire. Voir le tableau de caractéristiques pour obtenir la gamme de fréquences réglables

9. Filtre passe-haut passe-bas

Assurez-vous que la fréquence de croisement soit réglée sur 100Hz ou au-dessous. Cette caractéristique doit être utilisée avec un caisson de basses pour ltrer tous les médiums à hautes fréquences que seules les enceintes Full Range doivent produire. Voir le tableau de caractéristiques pour obtenir la gamme de fréquences réglables

10. Commutateur croisé

Complet - ce réglage est pour les grands haut-parleurs (par exemple 6 x 9) ou les haut-parleurs lorsqu’un caisson de basses n’est pas inclus dans le système. Le signal audio amplié n’est pas ltré an que le signal audio de gamme complète soit envoyé aux haut-parleurs. Faible - ce paramètre est utilisé lors de l’utilisation d’un caisson de basses et ne permet de laisser passer que les fréquences inférieures au réglage du ltre passe-bas. Haut - utilisé pour exécuter des haut-parleurs Mid-Range quand un caisson de bass- es séparé est connecté. Ce réglage ne permet de laisser passer que les fréquences supérieures au réglage de ltre passe-haut.

11. Filtre Subsonic (Z300.1 + Z1000.1)

Il s’agit d’un contrôle variable qui ltre toutes les fréquences de basses Subsonic au-des- sous du point de conguration. Ce sont des fréquences qui ne sont pas audibles. Ces fréquences peuvent endommager les caissons de basses. Voir le tableau des spécica- tions pour le réglable de la gamme de fréquences.

12. Bass Boost (Z300.1 + Z1000.1)

Ce contrôle ajuste l’amplication des basses à 45 Hz, de 0 à +18dB. Commencez à partir de 0 et augmentez lentement jusqu’au niveau désiré. Utilisez ce contrôle avec des soins extrêmes car le contraire pourrairt entraîner des dommages aux caissons de basses.

13. Port de contrôleur de basse distant

Cette connexion doit être utilisée avec la télécommande optionnelle (ZRBC - vendu séparément) pour ajuster le niveau des basses depuis n’importe quel endroit dans le véhicule.© 2017 Phoenix Gold • www.phoenixgold.com Les amplicateurs de la série Z Z150.2 - Z300.1 - Z300.4 - Z600.5 - Z1000.1

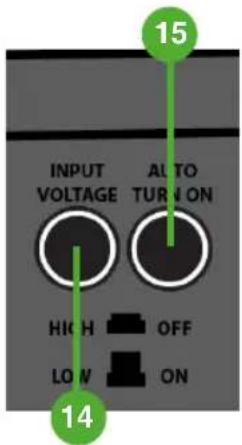

14. Tension d’entrée

Cette fonction change l’entrée de l’amplicateur entre un câble de faible niveau (RCA) et un câble de haut niveau (haut-parleur). Si possible, les raccordements RCA (bas niveau) sont préférables. Haut Le réglage élevé est sélectionné lorsque l’adaptateur de haut niveau de Phoenix Gold (vendu séparément) est utilisé pour con- necter un signal Full Range à partir des connexions de haut-parleur de l’unité source (principale) à l’amplicateur. Connectez simple- ment les câbles de haut-parleur aux raccordements d’entrée en respectant la polarité, puis connectez le Phoenix Gold ZRHC aux entrées RCA de l’amplicateur. Faible Le réglage bas est pour la connexion RCA de l’unité source (principale) à l’amplicateur. Connectez les interconnexions RCA aux connecteurs de ligne appropriés de l’unité centrale source et connectez-vous aux entrées RCA de l’amplicateur. Il s’agit de la méthode d’installation préférée, car elle fournit un signal audio de qualité supérieure.

Activation auto par interrupteur = 12V Si vous utilisez une alimentation 12V commutée sur la borne distante de l’amplicateur, cet interrupteur doit être en position OFF. Si vous n’utilisez pas d’alimentation commutée et que l’amplicateur est raccordé à des entrées de haut niveau, cet interrupteur doit être en position ON

16. Puissance/Protection LED

1. Lorsque le vert est illuminé, il indique un fonctionnement normal.

L’amplicateur est alimenté sans défauts détectés

2. Lorsqu’il apparait en rouge, ceci indique que l’amplicateur est en

mode de protection/défaut. Reportez-vous à la section Dépannage sur la page suivante.

17. Phase (Z1000.1 seulement)

Ceci ajuste la phase du caisson de basses par rapport au reste du système. 0-180°

18. RMD (Z1000.1 seulement)

Utilisez ce port pour vous connecter à l’afcheur de tension distante optionnel (MDM-1)
