Type de produit	Amplificateur de puissance mono
Marque	Phoenix Gold
Modele	SX600.1
Alimentation	12 V CC, borne positive reliee a la batterie via un fusible (a moins de 18 pouces de la batterie)
Borne telecommande	Doit etre reliee a une source +12 V commutee (unite principale ou allumage)
Masse	Doit etre reliee a la borne negative de la batterie ou a un element propre du chassis
Impédance minimale des haut-parleurs	1 ohm
Entrée signal	Bornes RCA pour signal preampli de l'unite principale
Filtre passe-bas	Frequence variable (plage non specifiée, mais repere 30-300 Hz sur l'image)
Filtre subsonique	Filtre passe-haut pour eliminer les fréquences extrêmement basses
Amplification des basses	Variable de 0 a +18 dB a 45 Hz
Commande à distance du niveau des basses	Port pour telecommande de niveau, ajustement du volume jusqu'a 20 dB
Phase	Reglable de 0 a 180 degres
Sensibilite d'entrée	Reglable pour atteindre la puissance maximale avec différentes unités principales
Sortie	Signal pleine gamme pour un amplificateur supplémentaire
Entrée RMD	Prise jack pour connecter l'affichage de tension à distance (optionnel)
Protection	Voyant PROTECT (rouge) pour protection thermique ou contre les surtensions
Format	Amplificateur monobloc
Notice d'utilisation	Disponible en PDF, 16 pages

FOIRE AUX QUESTIONS - SX600.1 PHOENIX GOLD

Comment brancher l'amplificateur SX600.1 ?

Reliez la borne +12V a la batterie via un fusible (a moins de 18 pouces). La borne REMOTE a une source +12V commutee (unite principale ou allumage). La Masse a la borne negative de la batterie ou a un element propre du chassis. Les haut-parleurs se connectent aux bornes de sortie en respectant l'impedance minimale de 1 ohm.

Que faire si le voyant PROTECT (rouge) s'allume ?

Le voyant rouge PROTECT indique un arret pour protection thermique ou contre les surtensions. Si l'amplificateur surchauffe, laissez-le refroidir (environ 5°C). Verifiez les courts-circuits des haut-parleurs ou une impedance anormalement basse. Redemarrez en coupant et remettant le terminal REMOTE.

Quelle est l'impedance minimale des haut-parleurs pour le SX600.1 ?

L'impedance minimale est de 1 ohm. Ne pas utiliser d'impedance inferieure pour eviter les arrets de protection.

Comment regler le filtre passe-bas ?

Utilisez la commande FREQ pour ajuster la frequence de coupure passe-bas. Un bon point de depart est 80 Hz. Ajustez ensuite pour fondre le caisson avec les autres haut-parleurs.

Comment utiliser la telecommande de niveau des basses ?

Connectez la telecommande au port REMOTE de l'amplificateur. Elle permet d'ajuster le volume du caisson jusqu'a 20 dB. Reglez-la au maximum lors du reglage initial, puis ajustez selon vos preferences.

Comment regler la sensibilite d'entree (SENS) ?

Mettez le volume de l'unite principale a environ 7/8 du maximum sans distorsion. Augmentez progressivement la commande SENS de l'amplificateur jusqu'a obtenir un son fort et clair, sans distorsion.

Puis-je connecter un affichage de tension à distance (RMD) ?

Oui, le port RMD permet de connecter un affichage de tension optionnel. Branchez le cable dans la prise jack prevue a cet effet.

Pourquoi le son est-il faible ou distordu ?

Verifiez le reglage de la sensibilite (SENS) et le volume de l'unite principale. Assurez-vous que les filtres ne coupent pas trop de gamme. Verifiez aussi les connexions des haut-parleurs et l'impedance. Si le voyant PROTECT s'allume, consultez la question correspondante.

Comment installer correctement l'amplificateur ?

Choisissez un endroit bien ventilé. Fixez solidement l'amplificateur. Branchez l'alimentation et la masse en respectant les sections de fil recommandées. Utilisez un fusible pres de la batterie. Verifiez que la borne REMOTE recoit du 12V quand l'unite principale est allumee.

Le SX600.1 peut-il etre ponté ?

Non, le SX600.1 est un amplificateur mono (monocanal) concu pour un seul caisson de basses. Il ne peut pas etre ponté. Utilisez-le avec un haut-parleur d'impedance minimale 1 ohm.

MODE D'EMPLOI SX600.1 PHOENIX GOLD

Features:Caractéristiques:

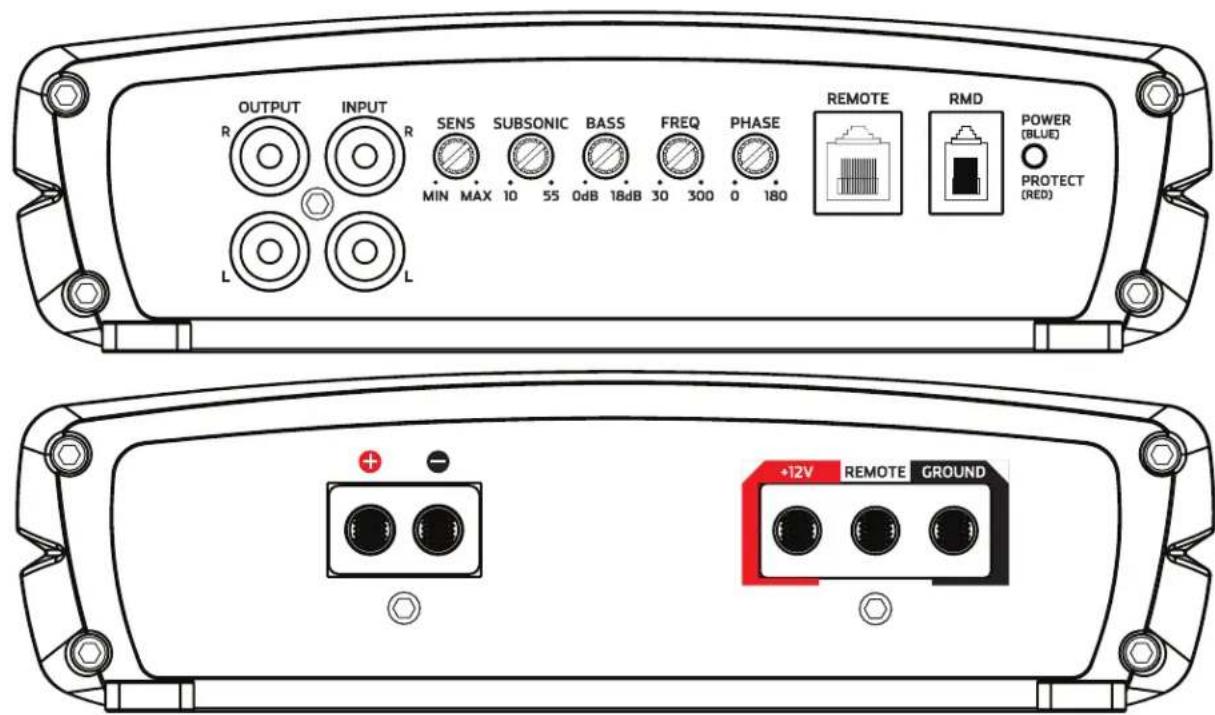

SX400.1 · SX600.1 · SX1200.1 DES AMPLIFICATEURS DE PUISSANCE

ENTRÉE

Reliez les câbles de signal préampli de l'unité principale sur ces bornes.

FRÉQUENCE DU FILTRE PASSIF PASSE-BAS

Contrôle le point de filtre passe-bas pour les sorties du haut-parleur.

AMPLIFICATION DES BASSES

Amplification des basses variable de 0 à +18 dB à 45Hz.

COMMANDE À DISTANCE DU NIVEAU DES BASSES

Ce port sert à connecter la télécommande de niveau. Cela permet un ajustement du volume allant jusqu'à 20 dB. Ce n'est pas une amplification des basses mais permet de contrôler le niveau du signal du filtre passe-bas.

SENS NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

FRÉQUENCE DU FILTRE PASSIF SUBSONIQUE

Contrôle le point de filtre passe-haut pour les sorties du haut-parleur afin d'éliminer les fréquences extrêmement basses.

SORTIE

Fournit un signal pleine gamme pour un amplificateur supplémentaire. Il n'y a pas de perte de signal en cas d'utilisation de cette sortie.

PHASE

Ceci permet à la phase de la sortie à être ajustée de 0 à 180 degrés. Cet ajustement peut aider à atteindre une meilleure bass "up front" subwoofer et résoudre les problèmes d'annulation caisson de graves dans certaines installations. Chaque installation est différente, ajustez lentement et d'écouter pour obtenir les meilleurs résultats.

+12V

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

ENTRÉE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

Sert à relier l'amplificateur aux haut-parleurs. SX600.1/SX1200.1 l'impédance minimale est de 1 ohm. SX400.1 l'impédance minimale est de 2 ohm.

ENTRÉE

Reliez les câbles de signal préampli de l'unité principale sur ces bornes.

FRÉQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtre pour les sorties du haut-parleur.

AMPLIFICATION DES BASSES

Amplification des basses variable de 0 à +18 dB à 45Hz.

NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

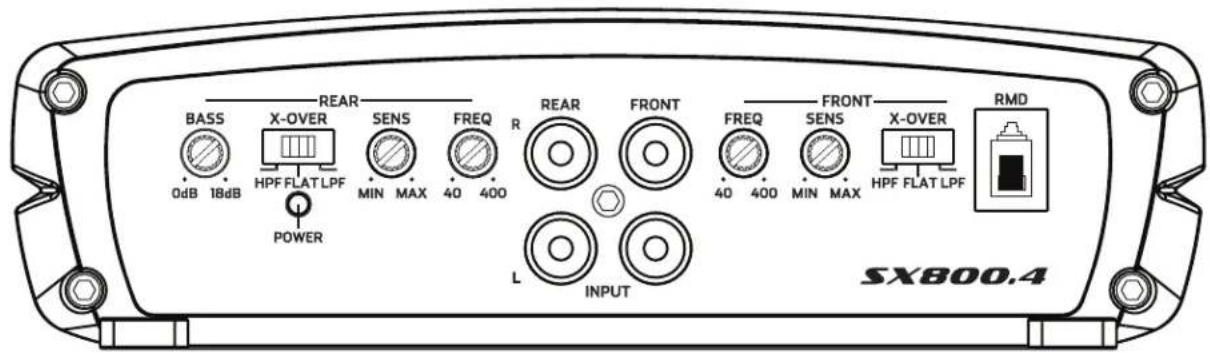

CONFIG

FLAT : Croisé est éteint.

HPF : L'haute passe croisée est sur.

LPF : Le niveau bas passe croisé est sur.

+12V

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

ENTRÉE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

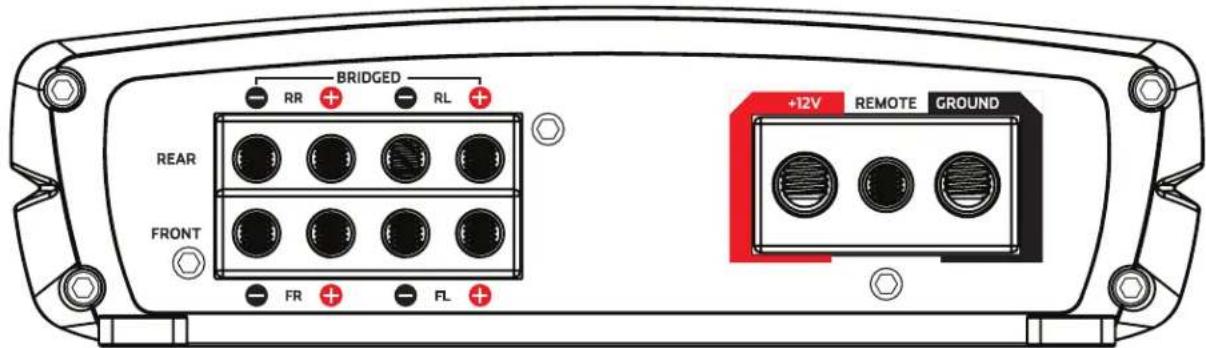

SORTIES ENCEINTES

Utilisé pour connecter l'amplificateur aux enceintes. SX800.4 impédance minimale est de 4 ohms ponté ou stéréo 2 ohms.

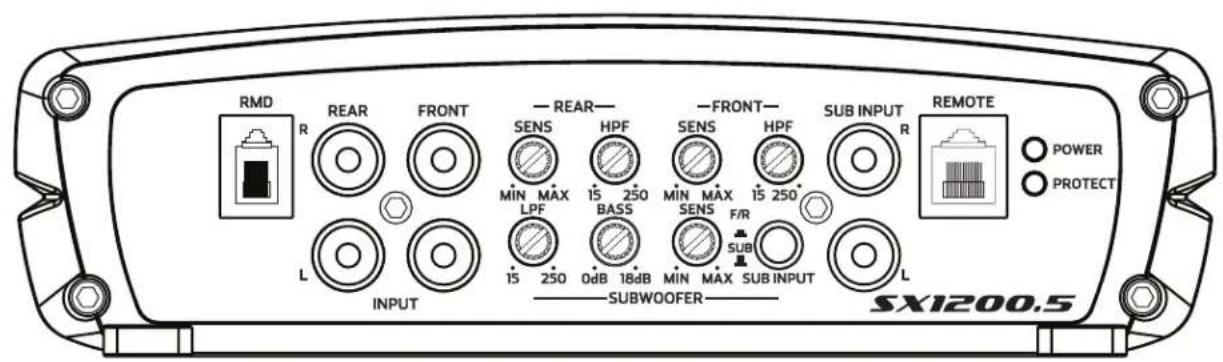

SX1200.5

AMPLIFICATEUR DE PUISSANCE

ENTRÉE

Reliez les câbles de signal préampli de l'unité principale sur ces bornes.

FRÉQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtre pour les sorties du haut-parleur.

AMPLIFICATION DES BASSES

Amplification des basses variable de 0 à +18 dB à 45Hz.

NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

COMMANDE À DISTANCE DU NIVEAU DES BASSES

Ce port sert à connecter la télécommande de niveau. Cela permet un ajustement du volume allant jusqu'à 20 dB. Ce n'est pas une amplification des basses mais permet de contrôler le niveau du signal du filtre passe-bas.

+12V

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

ENTRÉE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

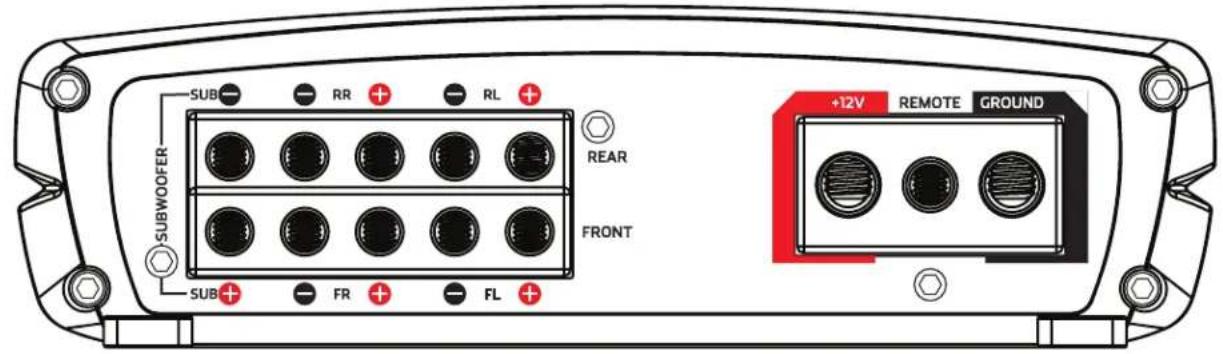

SORTIES ENCEINTES

Utilisé pour connecter l'amplificateur aux haut-parleurs. SX1200.5 impédance d'minimum est de 4 ohms ponté ou 2 ohms stéréo sur les canaux avant et arrière. Utilisez les touches + Droite et gauche - pour combler les canaux. Impédance minimale est de 2 ohms pour le canal du subwoofer et son non pontable.

SYSTÈME DE RÉGLAGE

1. Installez tous les fusibles du système.
2. Réglez les commandes de sensibilité de l'entrée de l'amplificateur sur leurs positions minimales (entièrement dans le sens inverse des aiguilles d'une montre).
3. Réglez tous les interrupteurs de routage du signal de l'amplificateur en fonction de la conception de votre système.
4. Apportez des ajustements préliminaires à la fréquence du filtre passif, 80 Hz est généralement un bon point de départ pour le passe-haut et le passe-bas. Il peut être nécessaire d'affiner le réglage de la fréquence du filtre passif par la suite pour obtenir une qualité sonore globalement meilleure.
5. Si vous utilisez une télécommande de niveau Remote, réglez-la au maximum (entièrement dans le sens des aiguilles d'une montre).
6. Mettez l'unité principale en marche avec le volume réglé au minimum.
7. Contrôlez visuellement que l'amplificateur s'est mis sous tension en vérifiant que le LED d'alimentation.
8. Vérifiez l'état de tous les autres composants pour vous assurer qu'ils sont sous tension.
9. Mettez les commandes de volume, la balance et l'équilibreur de l'unité principale en position centrale (à plat). Mettez à l'arrêt toute sonie ou toute autre fonction de traitement du signal.

10. Réglez la commande du volume de l'unité principale pour obtenir une sortie sans distorsion maximale (sur la plupart des unités principales, cela sera à environ 7/8 du volume maximum). Utilisez un enregistrement dynamique très clair.

11. Augmentez la commande de niveau jusqu'à ce que les haut-parleurs atteignent une sortie maximale sans distorsion.

12. Répétez les réglages de la niveau pour tous les autres amplificateurs.

13. Réduisez le volume de l'unité principale à un niveau confortable.

14. Écoutez les différentes sélections musicales pour vérifier la balance globale du système. Comparez l'avant à l'arrière, les basses moyennes à la plage moyenne, etc. Si un jeu de haut-parleurs est réglé sur un volume trop élevé par rapport à un autre, son niveau doit alors être abaissé pour qu'il se fonde correctement avec les autres haut-parleurs. L'idée de base consiste à référencer tous les haut-parleurs sur le réglage du jeu le plus faible.

Remarque : Pour les caissons d'extrêmes graves contrôlés par une commande de niveau remote, conservez le réglage de la niveau 11 ou 12. Utilisez la remote pour fondre les caissons d'extrêmes-graves dans le reste du système. Le volume correct du caisson d'extrêmes-graves changera en fonction des bruits de la route et des différences d'enregistrement.

1. Réglez les fréquences du filtre passif pour atteindre la meilleure adéquation possible pour chaque ensemble de haut-parleurs.

2. Ajustez les commandes d'égalisation des basses sur l'amplificateur, l'unité principale ou le processeur en aval si nécessaire pour augmenter la sortie.

Remarque : Utilisez ces commandes avec modération. Chaque amplification de 3 dB nécessite le double de la puissance à 45 Hz. Si votre système de caisson d'extrêmes graves nécessite beaucoup d'amplification pour donner un bon son, il y a peut-être un problème. Recherchez tout signe de haut-parleur de graves déphasé, une fuite au niveau du boîtier du caisson d'extrêmes graves ou une taille de boîtier incorrecte.

1. Une fois tous les niveaux réglés correctement, le système atteindra une sortie globale maximale sans distorsion au volume réglé à l'étape 10.

DÉPANNAGE

Pas de courant: Vérifiez le voltage de l'amplificateur avec un voltmètre, B+ et R (avec l'unité principale en marche) le voltage doit être entre 11,5V et 14,5V lorsque le conducteur de masse de l'ampli est utilisé. Vérifiez le fusible de l'ampli et de la pile. Utilisez un mètre pour vérifier la connexion d'un bout du fusible à l'autre, les bris n'étant pas toujours visibles. Si le fusible est grillé, vérifiez le cordon d'alimentation et aussi l'amplificateur pour un court-circuit. Si le court-circuit est dans l'amplificateur, voir votre distributeur Phoenix Gold. S'il n'y a pas de court-circuit, remplacez le fusible.

Du courant mais pas de son: Allumez l'amplificateur et vérifiez tous les câbles de signaux d'entrée et de sortie et toutes les connexions électriques. Vérifiez les haut-parleurs avec un voltmètre pour un court-circuit ou en les connectant à une autre source audio. Après vous être assuré que tout est correct, allumez de nouveau l'amplificateur.

Pulissance sans le son et le VOYANT DEL PROTECT allumé: Le voyant rouge PROTECT s'allume lorsque l'amplificateur s'arrête pour la protection thermique ou contre les surtensions.

Une haute température de fonctionnement interne de l'amplificateur va déclencher l'arrêt thermique : après un refroidissement d'environ 5°C, l'amplificateur redémarre. Un court-circuit du haut-parleur ou le fonctionnement avec une impédance exceptionnellement faible déclencheront l'arrêt : redémarrer le terminal R de l'amplificateur pour restaurer l'opération. Vérifier les court-circuits ou les dommages des haut-parleurs ou des systèmes de répartiteurs si des arrêts se produisent.

Pas de son d'un côté: Vérifiez le contrôle de balance dans l'unité principale. Vérifiez les connexions du haut-parleur Vérifiez la connexion du signal d'entrée.

Très faible débit: Vérifiez le contrôle du gradateur de l'unité principale ou le niveau de sensibilité d'entrée de l'amplificateur.

Arrêts fréquents de l'amplificateur avec récupération automatique: Cela indique l'arrêt thermique chronique de l'amplificateur en raison du fonctionnement à haute température intérieure constante. Une haute température de fonctionnement peut être provoquée par une insuffisance de la ventilation : voir la section POSITION / MONTAGE de ce manuel pour des conseils sur l'emplacement de l'amplificateur. Une haute température de fonctionnement résulte également du fonctionnement de l'amplificateur sous une impédance anormalement basse au niveau de la

charge des haut-parleurs: Phoenix Gold recommande des impédances de charge minimale de 2 ohms stéréo ou 4 ohms pont. Vérifiez aussi les haut-parleurs qui peuvent être endommagés ou les systèmes passifs de répartiteurs. Enfin, l'arrêt thermique chronique peut résulter aussi du fonctionnement normal de l'amplificateur à une haute puissance de sortie, ce qui peut être résolu en assurant un refroidissement supplémentaire de l'amplificateur, l'installation d'un amplificateur de puissance supérieure ou en réduisant le niveau de sortie de l'amplificateur.

"Motor Boating" – l'indicateur de courant s'éteint de façon répétée lorsque le système audio est allumé: Vérifiez la connexion de l'ampli à la pile. Vérifiez le voltage de la pile. Si le voltage est bas, rechargez la pile ou remplacez-la. Vérifiez toutes les connexions de masse.
