Z300.1 - Recepteur PHOENIX GOLD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur monobloc
Marque	Phoenix Gold
Modèle	Z300.1
Classe	Classe A/B
Puissance maximale	1200 watts
Puissance RMS	200 W x 1 @ 4 ohms, 300 W x 1 @ 2 ohms
Réponse en fréquence	20 Hz - 400 Hz
Dimensions (L x l x H)	312 x 186 x 49 mm
Rapport signal/bruit	> 50 dB
Filtre passe-bas	12 dB/octave, réglable de 50 Hz à 400 Hz
Filtre subsonic	12 dB/octave, réglable de 10 Hz à 40 Hz
Bass Boost	0 à +18 dB @ 45 Hz
Gamme d'entrée bas niveau	0,35 V à 10 V
Gamme d'entrée haut niveau	1 V à 30 V
Impédance minimale de charge	2 ohms (mono)
Protection	Circuit de protection 4 voies : thermique, inversion de polarité, basse tension
Entrées	RCA bas niveau, entrées haut niveau (via adaptateur ZRHC)
Sorties	Doubles bornes pour caissons de basses (reliées en interne en parallèle)
Télécommande	Port pour commande des graves à distance (ZRBC, vendu séparément)
Ventilateur	Ventilateur de refroidissement intégré pour une performance soutenue
Alimentation	+12 V, fusible en ligne recommandé à 30 cm de la batterie

FOIRE AUX QUESTIONS - Z300.1 PHOENIX GOLD

Comment brancher correctement l'amplificateur Z300.1 ?

Connectez d'abord la masse au châssis du véhicule, puis le fil +12V à la batterie avec un fusible à 30 cm. Ensuite, reliez le fil de télécommande à l'unité source (ou activez l'allumage automatique via le commutateur AUTO TURN ON). Enfin, branchez les entrées RCA (ou haut niveau via adaptateur ZRHC) et les sorties haut-parleurs en respectant la polarité.

Que faire si la LED de protection s'allume en rouge ?

Une LED rouge indique un défaut : amplificateur trop chaud, court-circuit sur les haut-parleurs ou tension anormale. Vérifiez que l'amplificateur est bien ventilé, que les fils de haut-parleurs ne sont pas en court-circuit et que la tension d'alimentation est stable (>12V). Si le problème persiste, réduisez le volume ou faites vérifier l'installation.

Comment régler le gain de l'amplificateur ?

Tournez le gain à zéro, puis montez le volume de l'unité source à environ 75% (sans distortion). Augmentez lentement le gain de l'amplificateur jusqu'à obtenir le volume souhaité sans écrêtage. Utilisez des réglages fins pour équilibrer le système.

Puis-je utiliser des entrées haut niveau sans adaptateur ?

Non, l'amplificateur Z300.1 nécessite l'adaptateur de haut niveau ZRHC (vendu séparément) pour connecter un signal provenant des sorties haut-parleurs de l'unité source. Branchez les câbles haut-parleurs sur l'adaptateur, puis les RCA de l'adaptateur sur les entrées de l'amplificateur.

Quelle est l'impédance minimale de charge pour le Z300.1 ?

L'impédance minimale de charge est de 2 ohms en fonctionnement mono. Pour un caisson de basses à double bobine de 4 ohms chacune, vous pouvez les câbler en parallèle (2 ohms) en utilisant les deux bornes de sortie, car elles sont reliées en interne.

Comment connecter deux caissons de basses ou un caisson à double bobine ?

Utilisez les deux bornes de sortie positives et négatives de l'amplificateur, qui sont reliées en interne en parallèle. Pour un caisson à double bobine de 4 ohms, connectez chaque bobine à un terminal distinct (positive et négative). Pour deux caissons de 4 ohms simple bobine, connectez chaque caisson à une paire de bornes.

Comment utiliser la télécommande des graves (ZRBC) ?

Branchez la télécommande optionnelle ZRBC sur le port REMOTE de l'amplificateur. Vous pourrez alors ajuster le niveau des graves (bass boost) à distance depuis le siège conducteur, sans toucher à l'amplificateur.

Comment régler le filtre subsonic ?

Le filtre subsonic élimine les fréquences très basses (10-40 Hz) qui peuvent endommager les caissons. Tournez le bouton SUB SONIC sur la fréquence souhaitée (par exemple 25 Hz). Pour un usage normal, réglez-le juste en dessous de la fréquence de résonance du caisson.

Que faire si l'amplificateur ne s'allume pas du tout (LED éteinte) ?

Vérifiez que le fil +12V est bien connecté à la batterie et que le fusible en ligne n'est pas grillé. Assurez-vous que le fil de télécommande (REM) reçoit du 12V lorsque l'unité source est allumée. Contrôlez aussi la connexion de masse. Remplacez le fusible si nécessaire.

Comment utiliser le Bass Boost sans endommager les haut-parleurs ?

Commencez toujours avec le Bass Boost à 0 dB (minimum). Augmentez-le progressivement par pas de 3 dB en écoutant attentivement. Ne dépassez pas +6 dB pour éviter de saturer ou d'endommager les caissons. Un excès de boost peut provoquer une distortion ou une surchauffe.

MODE D'EMPLOI Z300.1 PHOENIX GOLD

Les amplificateurs de la série Z

Los amplificadores series Z

Ventilateur de refroidissement intégré - Régule la température de l'amplificateur pour une performance soutenue

Entrées haute et basse - Connectivité polyvalente pour tous les véhicules (ZRHC Haut niveau Adaptateur requis) - vendu séparément

Prêt pour une connexion OEM - Compatible avec les unités d'origine et de rechange.

Mise sous tension automatique à haut niveau - Allume l'amplificateur lorsqu'un signal audio est détecté (via l'adaptateur ZRHC de haut niveau)

Prêt pour la commande des graves à distance - Contrôle du niveau des graves avec le ZRBC (vendu séparément)

Circuit de protection 4-voles - Puissance thermale/inversée et haut-parleur Polarité/Basse tension.

Bloc de connecteur robuste - Permet une alimentation maximale

CARACTERÍSTICAS

Les amplificateurs de la série Z

Ventilateur de refroidissement intégré - Régule la température de l'amplificateur pour une performance soutenue

Entrées haute et basse - Connectivité polyvalente pour tous les véhicules (ZRHC Haut niveau Adaptateur requis) - vendu séparément

Prêt pour une connexion OEM - Compatible avec les unités d'origine et de rechange.

Mise sous tension automatique à haut niveau - Allume l'amplificateur lorsqu'un signal audio est détecté (via l'adaptateur ZRHC de haut niveau)

Prêt pour la commande des graves à distance - Contrôle du niveau des graves avec le ZRBC (vendu séparément)

Circuit de protection 4-voles - Puissance thermale/inversée et haut-parleur Polarité/Basse tension.

Bloc de connecteur robuste - Permet une alimentation maximale

CARACTERÍSTICAS

	Z300.4 Z150.2 Z300.1 Z600.5 Z1000.1
Classe Classe A/B Classe A/B Classe A/B Classe D
Puissance (max.) 1200 watts 600 watts 1200 watts 2400 watts 2000 watts
Réponse en fréquence	20Hz-20 kHz 20Hz-20 kHz 20Hz-400Hz 20Hz-20 kHz 20Hz-300 MHz
Dimensions (millimètre)	312x186x49	232x186x49	312x186x49	372x186x49	312x186x49
Puissance nominale RMS	60W x 4 @ 4ohm75 w x 4 @ 2Ohm150Wx2 @ 4ohmBridged	60W x 2 @ 4ohm75 w x 2 @ 2Ohm150W x 1 @ 4ohmBridged	200 w x 1 @ 4ohm300W x 1 @ 2Ohm	60W x 4 @ 4ohm + 1X200W @ 4ohm 75 w x4 @ 2Ohm + 1 X300W@ 2ohm 150x2 @ 4ohms Bridgé + 1 x 300@ 2ohm	400w x1 @ 4 ohm 700wx 1 @ 2 ohm 10OOw x 1@ 1 ohm
Rapport signal/bruit	>50dB	>50dB	>50dB	>50dB	>90dB
Filtre passe-haut etpasse-bas	12dB par octave	12dB par octave	12dB par octave	12dB par octave	12dB par octave
Filtre Subsonic	N/A	N/A	12dB par octave	12dB par octave	12dB par octave
Gamme crossover	50Hz-250 Hz	50HZ-250 Hz	50Hz-400 MHz	50Hz-250Hz(CH 1,2,3,4)50Hz-400Hz (Caisson de graves)	30Hz à 300Hz
Gamme de Crossover Subsonic	N/A	N/A	10Hz 40Hz	10Hz 40Hz	10hz à 55hz
Bass Boost @ 45 Hz	N/A	N/A	0 à +18dB	0 à +18dB	0 à +18dB
Gamme d'entrée debas niveau	0,35 volts à 10volts	0,35 volts à 10volts	0,35 volts à 10volts	0,35 volts à 10 volts	200 mV à 8 volts
Gamme d'entrée dehaut niveau	1 volt à 30 volts	1 volt à 30 volts	1 volt à 30 volts	1 volt à 30 volts	200 mV à 20 volts
Impédance minimalede charge	2 Ohm Stereo & 4Ohms Bridgé	2 Ohm Stereo & 4Ohms Bridgé	2 ohms	2 Ohm Stereo & 4Ohms Bridgé	1 ohm

NOTE:

Les amplificateurs de la série Z de Phoenix Gold ont une impédance de charge minimale de 2 ohms par canal 4 Ohms Bridgé. (à l'exception du Z 1000.1 - qui est en 1 Ohm)

Avertissements d'installation

1. Assurez-vous que le fil +12V soit déconnecté de la batterie avant de connecter un nouvel équipement
2. Veillez à ce que l'emplacement de montage de l'amplificateur et les trous ne présentent pas de problème au niveau du réservoir d'essence, des lignes de frein ou du câblage électrique.
3. Assurez-vous que l'amplificateur soit solidement fixé au véhicule pour empêcher l'amplificateur de bouger et de provoquer des dégâts en cas d'accident.
4. Assurez-vous que tous les câblages soient protégés des objets tranchants et du pincement ou du broyage qui pourraient endom mager le système audio
5. Veillez à ce que l'emplacement de montage dispose d'un débit d'air suffisant autour de l'amplificateur. Si l'amplificateur est monté dans un espace clos, un ventilateur de 3" avec conduite doit être utilisé pour faciliter le refroidissement.
6. Ne montez aucun amplificateur sur un boîtier de caisson de basses car une exposition prolongée aux vibrations peut endommager l'amplificateur.
7. Assurez-vous de disposer d'un fil/d'un câble de jauge minimum recommandé ou supérieur pour tous les raccordements de l'amplificateur

Connexion

Assurez-vous que le système audio soit éteint avant de faire des raccordements à l'amplificateur, aux haut-parleurs ou à l'unité source. L'omission de la mise hors tension peut entraîner des dommages permanents au système audio. Assurez-vous que le câble de jauge correct soit utilisé pour toutes les connexions; consultez le diagramme de la calculatrice de câble ci-dessous pour le câble de jauge adéquat pour votre installation.

Ampères totaux	Longueur de câble >	M0-1 1-2 2-3	3-4 4-5	5-6 6-7 7-9
		FT 0-4 4-7 7-	10 10-13	13-16 16-	19 19-22	22-28
0-20		14	12	12	10	10	8	8	8
20-35		12	10	8	8	6	6	6	4
35-50		10	8	8	6	4	4	4	4
50-65		8	8	6	4	4	4	4	2
65-85		6	6	4	4	2	2	2	0
85-105		6	6	4	2	2	2	2	0
105-125		4	4	4	2	0	0	0	0
125-150		2	2	2	0	0	0	0	0

Le diagramme ci-dessus présente les jauges de câble à utiliser, une baisse inférieur à 0,5 Volt est acceptable. Si le fil d'aluminium est utilisé, les jauges doivent être d'une taille suffisamment grande pour compenser. Le calcul du calibre de câble prend en compte la résistance à la connexion terminale.

CONNEXION DE L'AMPLIFICATEUR

1. + 12 Volt de puissance

Assurez-vous que toutes les autres connexions de câble soient terminées avant de raccorder ce câble à la batterie. Les amplificateurs PHOENIX GOLD doivent être connectés directement à la borne de batterie 12V à l'aide du câble de jauge approprié. Commencez au niveau de la batterie du véhicules et déroulez le câble vers l'amplificateur. PHOENIX GOLD recommande l'utilisation des œillets en caoutchouc lors du passage d'un câble à travers les panneaux métalliques pour éviter que les coins tranchants ou les panneaux ne coupent l'isolation du câble. Un fusible ou un disjoncteur en ligne doivent être utilisés à 30 cm (12") de votre batterie; Ceci évitera un risque

potentiel d'incendie causé par un court-circuit au niveau de votre câble d'alimentation types de fusibles/disjoncteurs recommandés). Connectez l'autre extrémité de votre câble d'alimentation à la batterie, mais n'oubliez pas de laisser le fusible ou le disjoncteur hors tension jusqu'à ce que toutes les autres connexions du câble soient effectuées.

2. Activation à distance

Cette connexion allume l'amplificateur et doit être connectée au fil "Allumage à distance" de l'unité principale. S'il n'est pas disponible, une source d'interruption +12V doit être utilisée, telle qu'un fil d'antenne électrique ou ACC + 12V.

Si vous utilisez des entrées de haut niveau (haut-parleur) et qu'un tour à distance sur le fil n'est pas disponible, l'interrupteur "Allumage Automatique" doit être réglé sur

3. Terre

Branchez d'abord le câble Terrestre/terre à votre amplificateur. Vérifiez que l'emplacement est une bonne source de terre (de préférence le châssis/plancher). Examinez la zone que vous souhaitez utiliser pour vius assurer qu'elle est exempte de câblage, de lignes de vide, de freins et de conduits de carburant. Utilisez une brosse métallique ou du papier de verre pour exposer le métal nu, afin d'avoir un contact de courant élevé pour votre connexion au sol. Utilisez le même câble de jauge pour le câble de masse que vous avez utilisé pour le câble d'alimentation. Fixez le câble de terre au point de terre avec un boulon, une rondelle en étoile et un écrou. Appliquez du silicium neutre de guérison au boulon et au métal nu pour empêcher les fuites d'eau possibles et la rouille. Connectez l'autre extrémité de votre câble de terre à l'amplificateur.

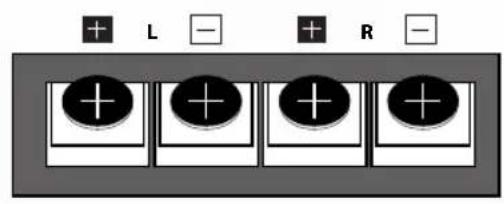

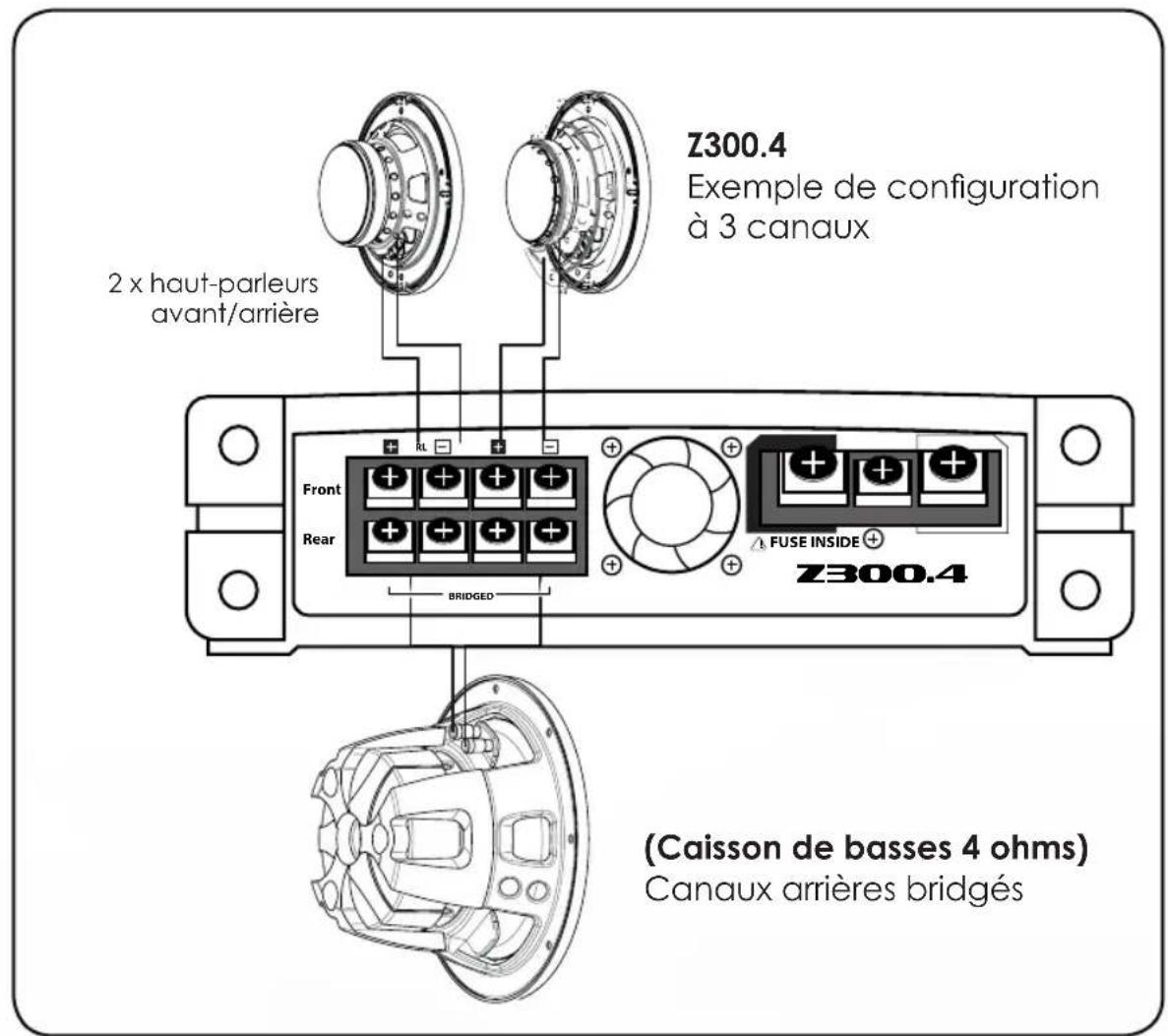

4. Raccordement de sortie du haut-parleur (Z 300.4- Z150.2- Z600.5)

Assurez-vous que la polarité soit correcte connexion haut-parleurs/caissons de basses Impédance de haut-parleur minimum de 2 ohms pour un fonctionnement stéréo (par canaux) Impédance minimale de haut-parleur de 4 ohms pour un fonctionnement bridgé

4B. Sortie reliée en interne (Z300.1 SEULEMENT)

L'amplificateur monobloc Z300.1 offre des connexions de sortie doubles pour simplifier le câblage en utilisant 2 caissons de basses ou un caisson de basses à bobine double voix. Bornes positives et négatives et reliées en interne ou reliées en parallèle. Pour une bobine duale (2 x 4 Ohm) ou deux caissons de basses à bobine unique (quatre ohms), connectez chaque bobine à un terminal positif ou négatif. Pour un caisson de basses monocoll standard, connectez-le à un terminal positif ou négatif.

4C. Sortie de canal unique (Z1000.1 SEULEMENT) (1 ohm minimum)

Z150.2

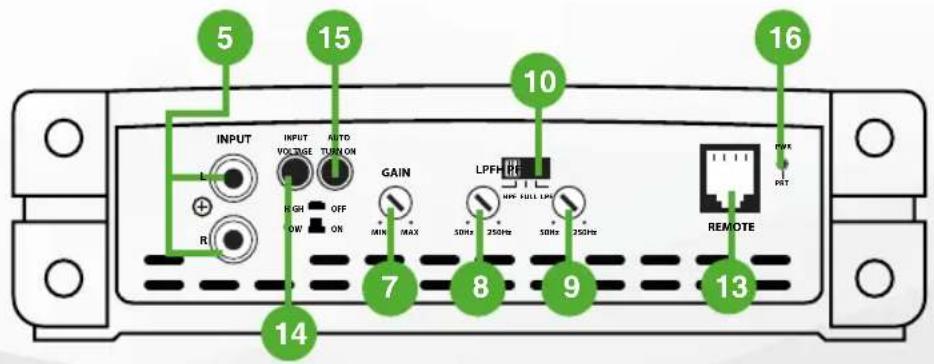

5. Entrées RCA avant-arrière-caisson de basses

Choisissez les câbles RCA de longueur correcte pour raccorder les sorties RCA de l'unité source/tête aux connecteurs d'entrée de l'amplificateur. Placez les câbles RCA dans le côté opposé du véhicule, sur le câble d'alimentation et le faisceau de câblage du véhicule. Évitez le moteur de ventilateur électrique et le câblage. Assurez-vous de suivre le bon équilibre. (L gauche = blanc ou noir.) (R droite = rouge)

6. Sorties RCA de bas niveau (Z300.1 + Z1000.1 seulement)

Utilisez ces connecteurs RCA pour vous connecter à un amplificateur secondaire. Cette sortie est une connexion de passage des connecteurs d'entrée RCA afin que le niveau de signal et la réponse en fréquence soit les mêmes que le signal d'entrée d'origine.

7. Contrôle de gain/niveau (Sub/avant/arrière)

Ce contrôle est utilisé pour faire correspondre le niveau d'entrée de l'amplificateur au niveau de sortie de votre unité principale. Nous recommandons la méthode ci-dessous, car un non-suivi de ces étapes peut endommager le système audio.

1. Tournez le gain de l'amplificateur à zéro
2. Tournez le volume de l'unité de tête à % et les basses et les aigus à zéro
3. Réglez le contrôle de gain/niveau de l'amplificateur jusqu'à ce que le volume maximum désiré soit atteint sans déformation.
4. Effectuez des ajustements fins pour ajuster votre installation.

8. Filtre croisé passe-haut

Réglez le commutateur de croisement sur HP et tournez cette commande à 65Hz ou supérieur lorsque vous utilisez un haut-parleur plus petit que 6 x 9". Lorsqu'un caisson de basses est utilisé dans le système, cette caractéristique est conçue pour filtrer toutes les basses fréquences que seuls les caissons de basses doivent produire. Voir le tableau de caractéristiques pour obtenir la gamme de fréquences réglables

9. Filtre passe-haut passe-bas

Assurez-vous que la fréquence de croisement soit réglée sur 100Hz ou au-dessous. Cette caractéristique doit être utilisée avec un caisson de basses pour filtrer tous les médiums à hautes fréquences que seules les enceintes Full Range doivent produire. Voir le tableau de caractéristiques pour obtenir la gamme de fréquences réglables

10. Commutateur croisé

Complet - ce réglage est pour les grands haut-parleurs (par exemple 6 x 9) ou les haut-parleurs lorsqu'un caisson de basses n'est pas inclus dans le système. Le signal audio amplifié n'est pas filtré afin que le signal audio de gamme complète soit envoyé aux haut-parleurs.

Faible - ce paramètre est utilisé lors de l'utilisation d'un caisson de basses et ne permet de laisser passer que les fréquences inférieures au réglage du filtre passe-bas.

Haut - utilisé pour exécuter des haut-parleurs Mid-Range quand un caisson de basses séparé est connecté. Ce réglage ne permet de laisser passer que les fréquences supérieures au réglage de filtre passe-haut.

11. Filtre Subsonic (Z300.1 + Z1000.1)

Il s'agit d'un contrôle variable qui filtre toutes les fréquences de basses Subsonic au-dessous du point de configuration. Ce sont des fréquences qui ne sont pas audibles. Ces fréquences peuvent endommager les caissons de basses. Voir le tableau des spécifications pour le réglable de la gamme de fréquences.

12. Bass Boost (Z300.1 + Z1000.1)

Ce contrôle ajuste l'amplification des basses à 45 Hz, de 0 à +18dB. Commencez à partir de 0 et augmentez lentement jusqu'au niveau désiré. Utilisez ce contrôle avec des soins extrêmes car le contraire pourrait entraîner des dommages aux caissons de basses.

13. Port de contrôleur de basse distant

Cette connexion doit être utilisée avec la télécommande optionnelle (ZRBC - vendu séparément) pour ajuster le niveau des basses depuis n'importe quel endroit dans le véhicule.

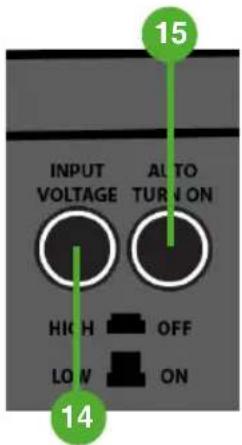

14. Tension d'entrée

Cette fonction change l'entrée de l'amplificateur entre un câble de faible niveau (RCA) et un câble de haut niveau (haut-parleur). Si possible, les raccordements RCA (bas niveau) sont préférables.

Haut

Le réglage élevé est sélectionné lorsque l'adaptateur de haut niveau de Phoenix Gold (vendu séparément) est utilisé pour connecter un signal Full Range à partir des connexions de haut-parleur de l'unité source (principale) à l'amplificateur. Connectez simplement les câbles de haut-parleur aux raccordements d'entrée en respectant la polarité, puis connectez le Phoenix Gold ZRHC aux entrées RCA de l'amplificateur.

Faible

Le réglage bas est pour la connexion RCA de l'unité source (principale) à l'amplificateur. Connectez les interconnexions RCA aux connecteurs de ligne appropriés de l'unité centrale source et connectez-vous aux entrées RCA de l'amplificateur. Il s'agit de la méthode d'installation préférée, car elle fournit un signal audio de qualité supérieure.

15. Activation auto

Activation auto par interrupteur = 12V

Si vous utilisez une alimentation 12V commutée sur la borne distante de l'amplificateur, cet interrupteur doit être en position OFF. Si vous n'utilisez pas d'alimentation commutée et que l'amplificateur est raccordé à des entrées de haut niveau, cet interrupteur doit être en position ON

16. Puissance/Protection LED

1. Lorsque le vert est illuminé, il indique un fonctionnement normal. L'amplificateur est alimenté sans défauts détectés

2. Lorsqu'il apparait en rouge, ceci indique que l'amplificateur est en mode de protection/défaut. Reportez-vous à la section Dépannage sur la page suivante.

17. Phase (Z1000.1 seulement)

Ceci ajuste la phase du caisson de basses par rapport au reste du système. 0-180°

18. RMD (Z1000.1 seulement)

Utilisez ce port pour vous connecter à l'afficheur de tension distante optionnel (MDM-1)

PROBLEM POSSIBLE REASON SOLUTION
Amplificateur non Allumage LED = OFF (ni «rouge ni vert»)	Pas de tension 12V au fil d'alimentation	Vérifiez les fusibles et les rac-cordements au niveau de la batterie
	Aucune alimentation au fil à distance	Vérifiez la mise en marche à distance sur les connexions à l'unité
	Fusible cassé Remplacez le fusible par le type et l'ampérage appropriés
	Aucune connexion Vérifiez que le câble de masse est correctement raccordé à l'amplificateur et au châssis du véhicule/corps
L'amplificateur ne fonctionne pas, Status LED = rouge	Amplificateur trop chaud	Déplacez l'amplificateur vers une zone ventilation et placez la partie principale de l'unité vers le bas
	Fils de haut-parleur courts Vérifiez qu'il n'y ait pas de fils de haut-parleur connectés à un autre fil ou au châssis du véhicule
Aucun son LED = verte	Signal RCA Vérifiez la connexion RCA à l'unité principale
	Contrôle de gain non configuré	Vérifiez que vous avez configuré le contrôle de niveau de gain de l'amplificateur
	Unité principale Vérifier le volume de l'unité principale
	Amplificateur Vérifier le volume de l'unité principale
	Haut-parleurs Vérifiez que les haut-parleurs sont correctement connectés
