TI22000.1 - Recepteur PHOENIX GOLD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur / Amplificateur
Marque	Phoenix Gold
Modèle	TI22000.1
Topologie	Classe D
Circuit d'entrée	Entrée différentielle équilibrée
Amplificateurs opérationnels	NJM2068M audiophile
Chipset	Haute vitesse IR de classe D
Filtres	Passe-haut et passe-bas
Système d'alimentation	ADAPT
Technologie de montage	Composants montés en surface
Bornes	Alimentation et haut-parleurs à insertion directe
Contrôle qualité	Vérification de précision audio
Couvercle	Plexiglas résistant aux hautes températures
RMD	Entrée d'affichage de tension à distance
RBCF	Niveau de contrôle passe-bas inclus (Ti2 1600.5)
Impédance minimale	4 ohms ponté, 2 ohms stéréo
Alimentation	+12V batterie, fusible à moins de 18 pouces
Télécommande	Borne +12V commutée
Indicateurs	Clip LED
Sécurité	Fusible obligatoire à proximité de la batterie
Entretien	Nettoyage avec un chiffon doux et sec

FOIRE AUX QUESTIONS - TI22000.1 PHOENIX GOLD

Comment brancher l'amplificateur sur la batterie ?

Connectez la borne +12V à la batterie via un fusible situé à moins de 18 pouces. La borne Ground doit être reliée à la masse du véhicule.

Quelle taille de fusible utiliser ?

Le fusible doit être dimensionné selon la puissance de l'amplificateur. Pour le TI22000.1, utilisez un fusible de 80A à 100A (voir la notice pour la valeur exacte).

Puis-je utiliser cet amplificateur avec des enceintes de 4 ohms ?

Oui, l'impédance minimale est de 4 ohms en ponté ou 2 ohms en stéréo. Des enceintes de 4 ohms fonctionnent parfaitement.

Comment régler le filtre passe-bas ?

Tournez la commande LPF pour ajuster la fréquence de coupure (20-300 Hz). Pour un subwoofer, réglez entre 80 et 120 Hz.

Que signifie l'indicateur CLIP ?

L'indicateur CLIP s'allume lorsque l'amplificateur atteint sa puissance maximale. S'il reste allumé plus de 1-2 secondes, réduisez le volume pour éviter la distorsion.

Comment câbler en ponté (bridgé) ?

Connectez le haut-parleur entre la borne positive du canal avant et la borne négative du canal arrière. L'impédance minimale est de 4 ohms.

Quelle est l'impédance minimale ?

L'impédance minimale est de 4 ohms en ponté et 2 ohms en stéréo. Pour le canal subwoofer, elle est de 2 ohms.

Où connecter la télécommande ?

La borne REM doit être reliée à un +12V commuté (fil d'allumage ou sortie de l'autoradio).

Comment installer le RMD ?

Le RMD (affichage de tension à distance) se connecte à la prise jack prévue à cet effet sur l'amplificateur. Il permet de surveiller la tension de la batterie.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon doux et sec pour dépoussiérer l'amplificateur. Évitez les produits chimiques et l'eau.

MODE D'EMPLOI TI22000.1 PHOENIX GOLD

Features: Caractéristiques:

• Petit format pour faciliter l'installation
- Topologie de classe D de gamme complète
• Circuit équilibré Entrée différentielle
• Audiophile NJM2068M Amplificateurs opérationnels
• Haute Vitesse IR de classe D chipset
• Filtres croisés passe-haut et passe-bas
• ADAPT système d'alimentation
- Technologie de composant monté en surface
- Terminaux d'alimentation et de haut-parleurs à insertion directe
• Vérification du contrôle de la qualité de la précision audio
- Couvercle de plexiglas résistant aux températures élevées
• RMD - Entrée De L'affichage de Tension a Distance
• RBCF- Niveau de contrôle de passe-bas inclus (Ti2 1600.5)

SPECIFICATIONS

Ti2 1000.4 SPECIFICATIONS

Reliez les câbles de signal préampli de l'unité principale sur ces bornes.

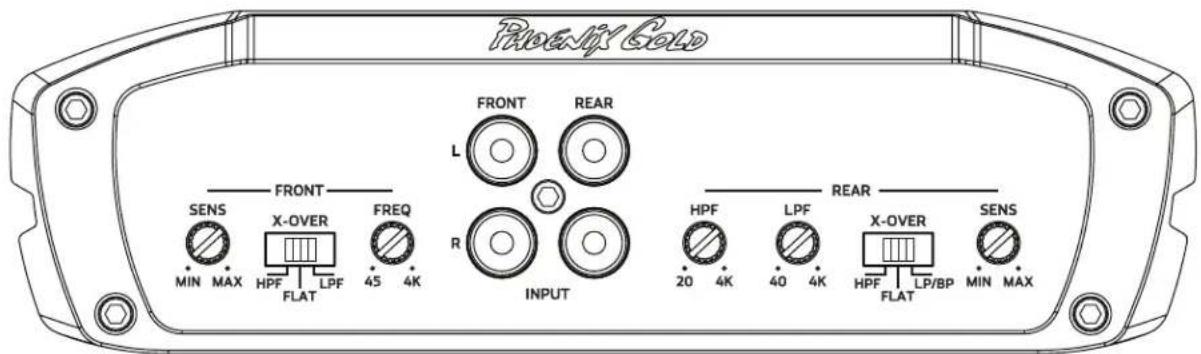

FRÉQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtre pour les sorties du haut-parleur.

NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

CONFIG

FLAT : Croisé est éteint.

HP : L'haute passe croisée est sur.

LP/BP : Basse et haute croisements de passage sont à la fois sur.

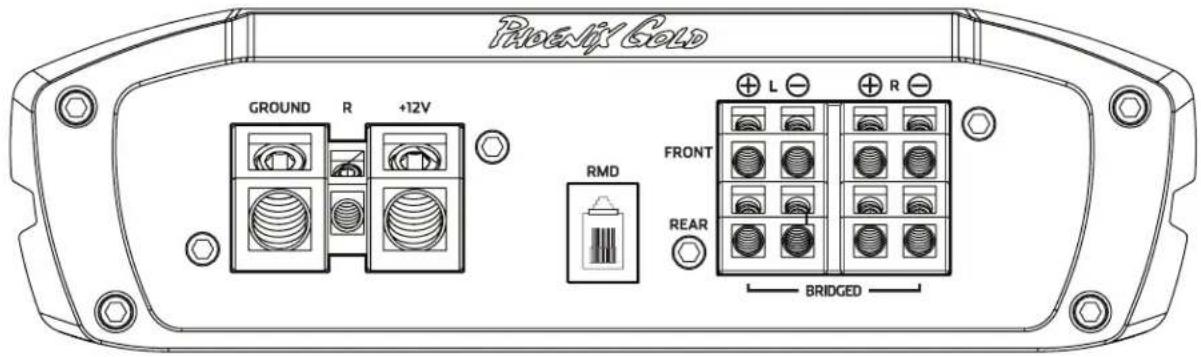

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

ENTRÉE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

SORTIES ENCEINTES

Utilisé pour connecter l'amplificateur aux enceintes. Ti2 1000.4 impédance minimale est de 4 ohms ponté ou stéréo 2 ohms.

INDICATEURS CLIP

S'allume lorsque l'amplificateur atteint près de sortie maximale. Cas d'utilisation intensive les indicateurs d'écrétage doit clignoter pendant les pics de la musique. L'indicateur d'écrétage ne devrait pas rester allumé pendant de longues périodes de temps (plus de 1 ou 2 secondes), si c'est le cas, vous devez réduire le volume du système ou au niveau de l'amplificateur.

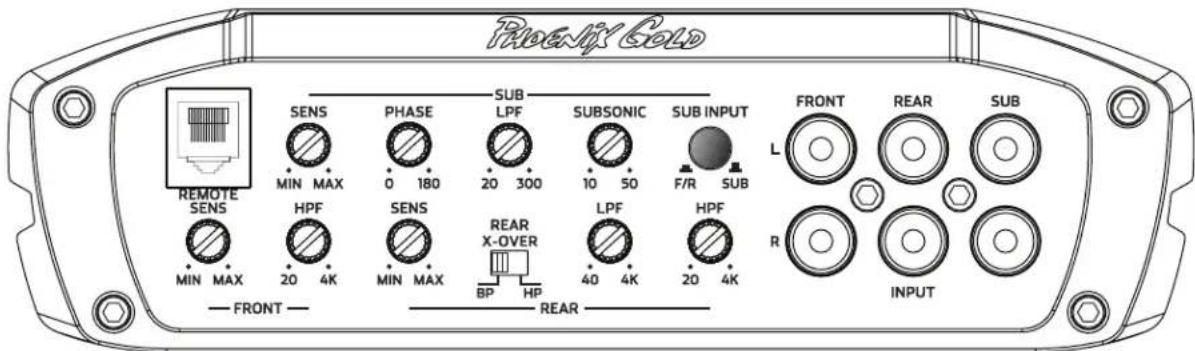

ENTRÉE

Reliez les câbles de signal préampli de l'unité principale sur ces bornes.

FRÉQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtre pour les sorties du haut-parleur.

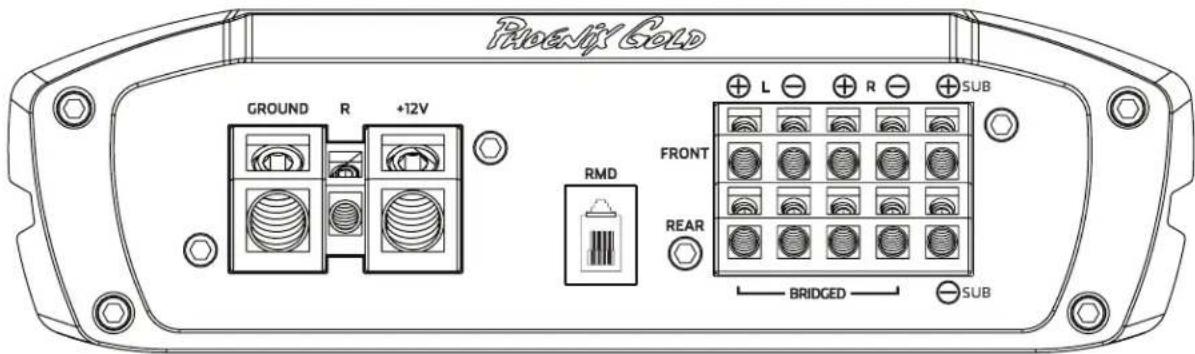

PHASE

Ceci permet à la phase de la sortie à être ajustée de 0 à 180 degrés. Cet ajustement peut aider à atteindre une meilleure bass "up front" subwoofer et résoudre les problèmes d'annulation caisson de graves dans certaines installations. Chaque installation est différente, ajustez lentement et d'écouter pour obtenir les meilleurs résultats.

NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

COMMANDE À DISTANCE DU NIVEAU DES BASSES

Ce port sert à connecter la télécommande de niveau. Cela permet un ajustement du volume allant jusqu'à 20 dB. Ce n'est pas une amplification des basses mais permet de contrôler le niveau du signal du filtre passe-bas.

SÉLECTION D'ENTRÉE SUB

Détermine quelle source sera signal de nourrir le canal de subwoofer.

"OUT" ou SUB = utiliser l'entrée Sub

"IN" ou F/R = Utilisez le Front et les entrées arrières comme son signal seront additionnées puis envoyé à la sous-canal de l'amplificateur.

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

ENTRÉE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

SORTIES ENCEINTES

Utilisé pour connecter l'amplificateur aux haut-parleurs. Ti2 1600.5 impédance d'minimum est de 4 ohms ponté ou 2 ohms stéréo. Canal Subwoofer est stable à 2 ohms.

INDICATEURS CLIP

S'allume lorsque l'amplificateur atteint près de sortie maximale. Cas d'utilisation intensive les indicateurs d'écrétage doit clignoter pendant les pics de la musique. L'indicateur d'écrétage ne devrait pas rester allumé pendant de longues périodes de temps (plus de 1 ou 2 secondes), si c'est le cas, vous devez réduire le volume du système ou au niveau de l'amplificateur.
