Type de produit	Amplificateur 5 canaux
Marque	Phoenix Gold
Modèle	TI21600.5
Catégorie	Récepteur (amplificateur)
Topologie	Classe D
Alimentation	12 V CC (batterie de véhicule)
Puissance de sortie (avant/arrière)	4 x 100 W RMS sous 4 ohms
Puissance de sortie (subwoofer)	1 x 600 W RMS sous 2 ohms
Réponse en fréquence	20 Hz - 20 kHz
Impédance minimale (stéréo)	2 ohms
Impédance minimale (ponté)	4 ohms
Filtres intégrés	Passe-haut, passe-bas, passe-bande
Fréquence de coupure des filtres	20 - 300 Hz (sub), 40 - 4 kHz (avant/arrière)
Réglage de phase	0° - 180°
Contrôle à distance du niveau de subwoofer	Oui (RBCF inclus)
Affichage de tension à distance (RMD)	Optionnel (connecteur jack)
Entrées	Préampli RCA (avant, arrière, sub)
Sorties enceintes	Bornes à insertion directe
Indicateurs de saturation (Clip)	LEDs pour chaque canal
Protection	Fusible externe (18 pouces max de la batterie)
Dimensions (L x l x h)	Environ 330 x 200 x 55 mm (compact)
Poids	Environ 2,5 kg
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Installation par professionnel recommandée, respecter la polarité
Pièces détachées disponibles	Télécommande RBCF, câbles d'alimentation, fusibles
Informations générales	Amplificateur 5 canaux haut de gamme avec technologie de classe D et composants audiophiles

FOIRE AUX QUESTIONS - TI21600.5 PHOENIX GOLD

Quelle est la puissance de sortie de l'amplificateur Ti21600.5 ?

L'amplificateur délivre 4 x 100 W RMS sous 4 ohms pour les canaux avant/arrière et 1 x 600 W RMS sous 2 ohms pour le canal subwoofer.

Quelle impédance minimale puis-je utiliser ?

En stéréo, l'impédance minimale est de 2 ohms pour les canaux avant/arrière et subwoofer. En ponté, l'impédance minimale est de 4 ohms pour les canaux avant/arrière.

Comment brancher l'alimentation ?

La borne +12V doit être reliée à la batterie via un fusible situé à moins de 18 pouces de la batterie. La borne REM (télécommande) se connecte au fil d'allumage de l'autoradio. La borne GND (masse) doit être fixée à une partie métallique propre du châssis.

Comment régler le gain de l'amplificateur ?

Réglez le volume de l'autoradio à environ 75% de son maximum, puis augmentez le gain de l'amplificateur jusqu'à entendre une distorsion, puis réduisez légèrement.

Comment utiliser les filtres crossover ?

Utilisez le commutateur CONFIG pour sélectionner FLAT (aucun filtre), HP (passe-haut) ou LP/BP (passe-bas/passe-bande). Ajustez la fréquence avec les potentiomètres FREQ (20-300 Hz pour le sub, 40-4 kHz pour les autres).

Que faire si le voyant Clip s'allume en permanence ?

Le voyant Clip indique une saturation. Réduisez le volume de l'autoradio ou le gain de l'amplificateur. Une saturation prolongée peut endommager les enceintes.

Comment brancher un caisson de graves passif ?

Connectez le caisson aux bornes de sortie du canal subwoofer (SUB OUT) en respectant la polarité. L'impédance du caisson doit être d'au moins 2 ohms.

À quoi sert le réglage de phase ?

Le réglage de phase (0° à 180°) permet d'aligner le caisson de graves avec les haut-parleurs avant pour éviter les annulations de fréquences. Ajustez-le à l'écoute pour un meilleur rendu.

Puis-je utiliser l'amplificateur avec un autoradio d'origine ?

Oui, si votre autoradio possède des sorties préampli RCA. Sinon, vous pouvez utiliser un adaptateur de niveau haut-parleur (convertisseur de signal).

Comment nettoyer l'amplificateur ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon sec et doux pour dépoussiérer. Évitez les produits chimiques ou l'eau.

MODE D'EMPLOI TI21600.5 PHOENIX GOLD

Features: Caractéristiques:

• Alta eficiencia de clase D Topologia
• Tamaño compacto para fácil instalación
  • Diferencial balanceada circuitos de entrada
  • Audiophile NJM2068M amplificadores operacionales
  • IR Chipset Ultra Alta Velocidad
  • Crossovers paso alto y bajo
  • ADAPT Sistema de Gestión de Energía
• Tecnología "Surface Mount Component"
• Conexiones directas de terminales de poder y de parlantes
• Control de verificación de calidad de precisión de audio
• Cubierta de Plexiglás resistente a altas temperaturas
  • RMD - Puerto de display para monitoreo remoto

• RBCF - Control de nivel de Subwoofer remoto incluido (Ti2 1600.5)

• Petit format pour faciliter l'installation

• Topologie de classe D de gamme complète
  • Circuit équilibré Entrée différentielle
  • Audiophile NJM2068M Amplificateurs opérationnels
  • Haute Vitesse IR de classe D chipset
  • Filtres croisés passe-haut et passe-bas
  • ADAPT système d'alimentation
• Technologie de composant monté en surface
• Terminaux d'alimentation et de haut-parleurs à insertion directe
  • Vérification du contrôle de la qualité de la précision audio
• Couvercle de plexiglas résistant aux températures élevées
  • RMD - Entrée De L'affichage de Tension a Distance
  • RBCF- Niveau de contrôle de passe-bas inclus (Ti2 1600.5)

SPECIFICATIONS

Ti2 1000.4 SPECIFICATIONS

Reliez les câbles de signal préampli de l'unité principale sur ces bornes.

FRÉQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtre pour les sorties du haut-parleur.

NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

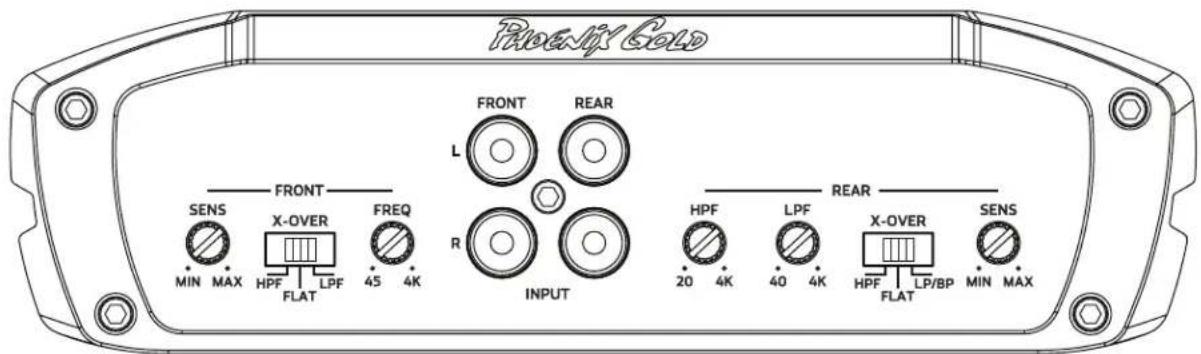

CONFIG

FLAT : Croisé est éteint.

HP : L'haute passe croisée est sur.

LP/BP : Basse et haute croisements de passage sont à la fois sur.

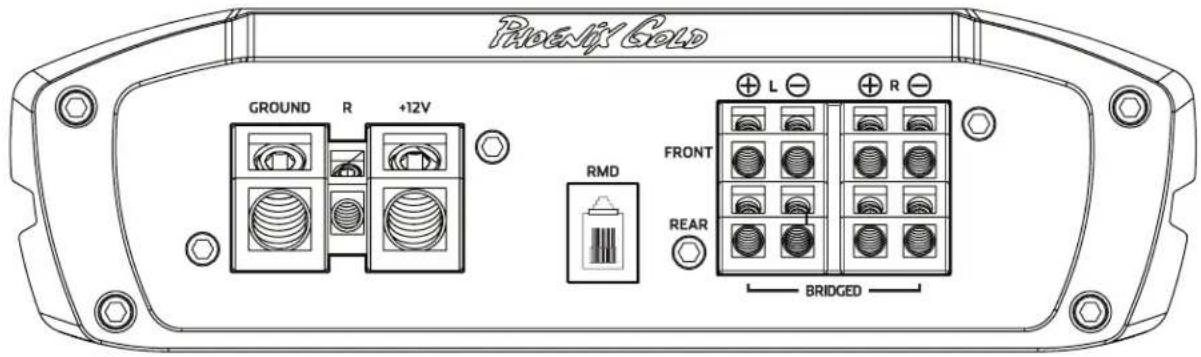

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

ENTRÉE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

SORTIES ENCEINTES

Utilisé pour connecter l'amplificateur aux enceintes. Ti2 1000.4 impédance minimale est de 4 ohms ponté ou stéréo 2 ohms.

INDICATEURS CLIP

S'allume lorsque l'amplificateur atteint près de sortie maximale. Cas d'utilisation intensive les indicateurs d'écrétage doit clignoter pendant les pics de la musique. L'indicateur d'écrétage ne devrait pas rester allumé pendant de longues périodes de temps (plus de 1 ou 2 secondes), si c'est le cas, vous devez réduire le volume du système ou au niveau de l'amplificateur.

ENTRÉE

Reliez les câbles de signal préampli de l'unité principale sur ces bornes.

FRÉQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtre pour les sorties du haut-parleur.

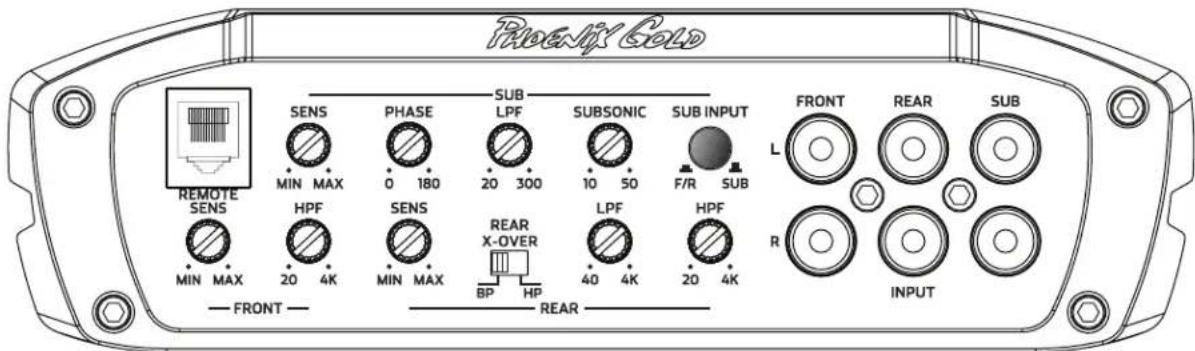

PHASE

Ceci permet à la phase de la sortie à être ajustée de 0 à 180 degrés. Cet ajustement peut aider à atteindre une meilleure bass "up front" subwoofer et résoudre les problèmes d'annulation caisson de graves dans certaines installations. Chaque installation est différente, ajustez lentement et d'écouter pour obtenir les meilleurs résultats.

NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

COMMANDE À DISTANCE DU NIVEAU DES BASSES

Ce port sert à connecter la télécommande de niveau. Cela permet un ajustement du volume allant jusqu'à 20 dB. Ce n'est pas une amplification des basses mais permet de contrôler le niveau du signal du filtre passe-bas.

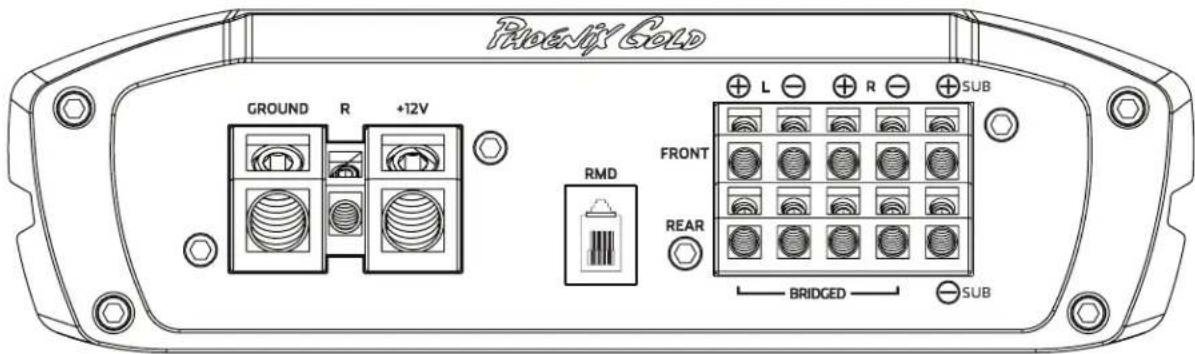

SÉLECTION D'ENTRÉE SUB

Détermine quelle source sera signal de nourrir le canal de subwoofer.

"OUT" ou SUB = utiliser l'entrée Sub

"IN" ou F / R = Utilisez le Front et les entrées arrières comme son signal seront additionnées puis envoyé à la sous-canal de l'amplificateur.

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

ENTRÉE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

SORTIES ENCEINTES

Utilisé pour connecter l'amplificateur aux haut-parleurs. Ti2 1600.5 impédance d'minimum est de 4 ohms ponté ou 2 ohms stéréo. Canal Subwoofer est stable à 2 ohms.

INDICATEURS CLIP

S'allume lorsque l'amplificateur atteint près de sortie maximale. Cas d'utilisation intensive les indicateurs d'écrétage doit clignoter pendant les pics de la musique. L'indicateur d'écrétage ne devrait pas rester allumé pendant de longues périodes de temps (plus de 1 ou 2 secondes), si c'est le cas, vous devez réduire le volume du système ou au niveau de l'amplificateur.
