Caractéristique	Détails
Type de produit	Récepteur
Puissance de sortie	1300 Watts
Impédance	1 Ohm
Fréquence de réponse	20 Hz - 20 kHz
Dimensions	Non spécifiées
Poids	Non spécifié
Connectivité	Entrées RCA
Utilisation	Idéal pour les systèmes audio de voiture
Maintenance	Vérifier régulièrement les connexions et nettoyer les contacts
Sécurité	Éviter l'exposition à l'humidité et aux températures extrêmes
Informations générales	Assurez-vous de la compatibilité avec votre système audio avant l'achat

FOIRE AUX QUESTIONS - TI21300.1 PHOENIX GOLD

Comment puis-je connecter mon PHOENIX GOLD TI21300.1 à mon système audio ?

Pour connecter votre PHOENIX GOLD TI21300.1, utilisez des câbles RCA pour relier la sortie audio de votre source au récepteur. Assurez-vous que tous les câbles sont bien branchés et sécurisés.

Que faire si le récepteur ne s'allume pas ?

Vérifiez d'abord que le récepteur est correctement alimenté et que le cordon d'alimentation est branché. Assurez-vous également que le fusible n'est pas grillé.

Pourquoi n'entends-je pas de son provenant de mon PHOENIX GOLD TI21300.1 ?

Vérifiez que le volume est réglé correctement et que le mode audio est bien sélectionné. Assurez-vous également que les haut-parleurs sont correctement connectés et fonctionnent.

Comment réinitialiser mon PHOENIX GOLD TI21300.1 ?

Pour réinitialiser le récepteur, éteignez-le, puis maintenez enfoncé le bouton de réinitialisation situé à l'arrière pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Le récepteur chauffe-t-il trop pendant l'utilisation ?

Il est normal que le récepteur chauffe légèrement pendant l'utilisation. Assurez-vous qu'il est bien ventilé et qu'il n'est pas bloqué par d'autres appareils.

Comment mettre à jour le firmware de mon PHOENIX GOLD TI21300.1 ?

Pour mettre à jour le firmware, visitez le site officiel de PHOENIX GOLD, téléchargez la dernière version du firmware et suivez les instructions fournies dans le manuel d'utilisation.

Que faire si le récepteur perd la connexion Bluetooth ?

Assurez-vous que votre appareil Bluetooth est à portée et qu'il est en mode de jumelage. Si le problème persiste, essayez de désassocier et de réassocier votre appareil.

Le récepteur émet des bruits de fond ou des interférences. Que faire ?

Vérifiez les connexions des câbles pour vous assurer qu'ils ne sont pas endommagés. Éloignez le récepteur des appareils électroniques susceptibles de provoquer des interférences, comme les routeurs Wi-Fi.

Est-ce que le PHOENIX GOLD TI21300.1 est compatible avec les haut-parleurs de 4 Ohms ?

Oui, le PHOENIX GOLD TI21300.1 est compatible avec des haut-parleurs de 4 Ohms. Assurez-vous de respecter la puissance recommandée pour éviter d'endommager le récepteur.

Comment contacter le support technique si le problème persiste ?

Vous pouvez contacter le support technique de PHOENIX GOLD via leur site web ou par téléphone. Assurez-vous d'avoir le numéro de modèle et la preuve d'achat à portée de main.

MODE D'EMPLOI TI21300.1 PHOENIX GOLD

Features: Caractéristiques:

• Petit format pour faciliter l'installation
- Topologie de classe D de gamme complète
• Circuit équilibré Entrée différentielle
• Audiophile NJM2068M Amplificateurs opérationnels
• Haute Vitesse IR de classe D chipset
• Filtres croisés passe-haut et passe-bas
• ADAPT système d'alimentation
- Technologie de composant monté en surface
- Terminaux d'alimentation et de haut-parleurs à insertion directe
• Vérification du contrôle de la qualité de la précision audio
- Couvercle de plexiglas résistant aux températures élevées
• RMD - Entrée De L'affichage de Tension a Distance
• RBCF- Niveau de contrôle de passe-bas inclus (Ti2 1600.5)

SPECIFICATIONS

Ti2 1000.4 SPECIFICATIONS

Reliez les câbles de signal préampli de l'unité principale sur ces bornes.

FRÉQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtre pour les sorties du haut-parleur.

NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

CONFIG

FLAT : Croisé est éteint.

HP : L'haute passe croisée est sur.

LP/BP : Basse et haute croisements de passage sont à la fois sur.

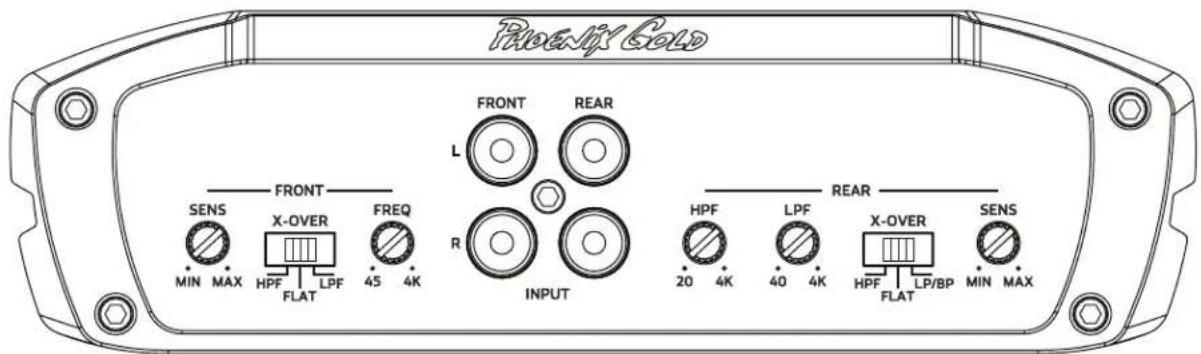

Phoenix Gold FRONT REAR L FRONT SENS X-OVER FREQ R INPUT HPF LPF X-OVER SENS MIN MAX HPF FLAT 45 4K 20 4K 40 4K HPF FLAT LP/BP MIN MAX

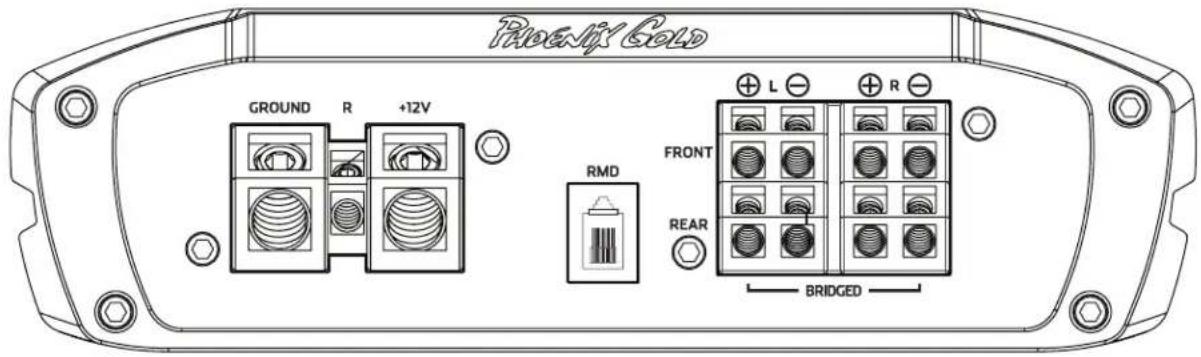

Phoenix Gold GROUND R +12V RMD FRONT REAR L R BRIDGED

+12V

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

ENTRÉE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

SORTIES ENCEINTES

Utilisé pour connecter l'amplificateur aux enceintes. Ti2 1000.4 impédance minimale est de 4 ohms ponté ou stéréo 2 ohms.

INDICATEURS CLIP

S'allume lorsque l'amplificateur atteint près de sortie maximale. Cas d'utilisation intensive les indicateurs d'écrétage doit clignoter pendant les pics de la musique. L'indicateur d'écrétage ne devrait pas rester allumé pendant de longues périodes de temps (plus de 1 ou 2 secondes), si c'est le cas, vous devez réduire le volume du système ou au niveau de l'amplificateur.

ENTRÉE

Reliez les câbles de signal préampli de l'unité principale sur ces bornes.

FRÉQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtre pour les sorties du haut-parleur.

PHASE

Ceci permet à la phase de la sortie à être ajustée de 0 à 180 degrés. Cet ajustement peut aider à atteindre une meilleure bass "up front" subwoofer et résoudre les problèmes d'annulation caisson de graves dans certaines installations. Chaque installation est différente, ajustez lentement et d'écouter pour obtenir les meilleurs résultats.

NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

COMMANDE À DISTANCE DU NIVEAU DES BASSES

Ce port sert à connecter la télécommande de niveau. Cela permet un ajustement du volume allant jusqu'à 20 dB. Ce n'est pas une amplification des basses mais permet de contrôler le niveau du signal du filtre passe-bas.

SÉLECTION D'ENTRÉE SUB

Détermine quelle source sera signal de nourrir le canal de subwoofer.

"OUT" ou SUB = utiliser l'entrée Sub

"IN" ou F / R = Utilisez le Front et les entrées arrières comme son signal seront additionnées puis envoyé à la sous-canal de l'amplificateur.

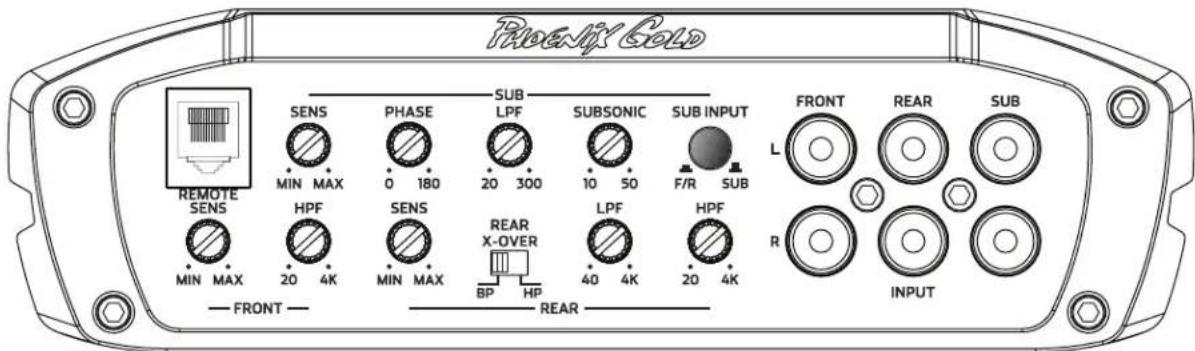

Phoenix Gold SENS PHASE SUB LPF SUBSONIC SUB INPUT L FRONT REAR SUB MIN MAX 0 180 20 300 10 50 F/R SUB REMOTE SENS HPF SENS REAR X-OVER LPF HPF MIN MAX BP HP 40 4K 20 4K R INPUT — FRONT — — REAR —

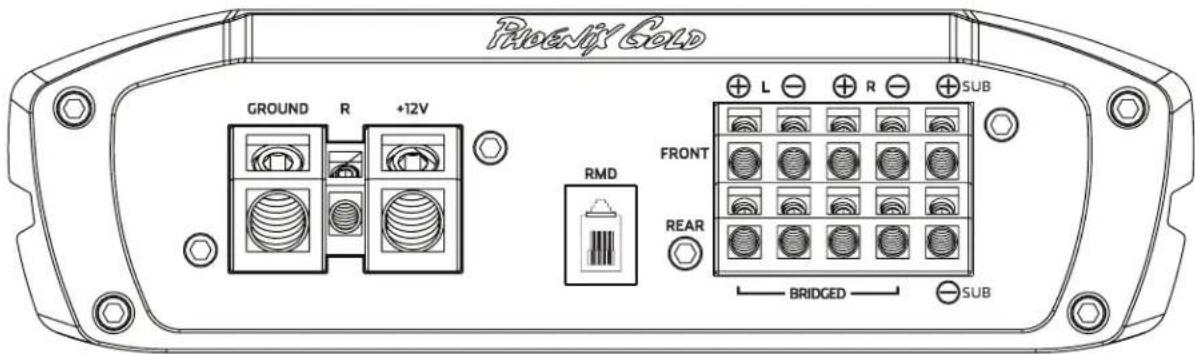

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

ENTRÉE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

SORTIES ENCEINTES

Utilisé pour connecter l'amplificateur aux haut-parleurs. Ti2 1600.5 impédance d'minimum est de 4 ohms ponté ou 2 ohms stéréo. Canal Subwoofer est stable à 2 ohms.

INDICATEURS CLIP

S'allume lorsque l'amplificateur atteint près de sortie maximale. Cas d'utilisation intensive les indicateurs d'écrétage doit clignoter pendant les pics de la musique. L'indicateur d'écrétage ne devrait pas rester allumé pendant de longues périodes de temps (plus de 1 ou 2 secondes), si c'est le cas, vous devez réduire le volume du système ou au niveau de l'amplificateur.
