Caractéristique	Détails
Type de produit	Récepteur
Puissance de sortie	2100 Watts
Nombre de canaux	4 canaux
Impédance	Compatible avec 2 Ohms
Fréquence de réponse	20 Hz - 20 kHz
Utilisation recommandée	Installation dans des systèmes audio de voiture
Dimensions	Compact, adapté pour un montage dans des espaces réduits
Maintenance	Vérifier régulièrement les connexions et nettoyer les contacts
Sécurité	Éviter l'exposition à l'humidité et aux températures extrêmes
Informations générales	Garantie limitée, consulter le manuel pour les détails d'installation

FOIRE AUX QUESTIONS - TI21000.4 PHOENIX GOLD

Comment installer le PHOENIX GOLD TI21000.4 ?

Pour installer le PHOENIX GOLD TI21000.4, commencez par déconnecter la batterie de votre véhicule. Ensuite, branchez les câbles d'alimentation et de masse au récepteur, puis connectez les haut-parleurs selon le schéma de câblage fourni dans le manuel. Une fois les connexions vérifiées, reconnectez la batterie.

Que faire si le récepteur ne s'allume pas ?

Si le récepteur ne s'allume pas, vérifiez d'abord les connexions d'alimentation et assurez-vous qu'elles sont correctes et sécurisées. Vérifiez également que le fusible n'est pas grillé. Si tout semble en ordre, essayez de tester le récepteur avec une autre source d'alimentation.

Comment régler le niveau de volume ?

Pour régler le niveau de volume, utilisez le bouton de volume situé sur le panneau avant du récepteur. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le réduire.

Le son est distordu, que faire ?

Si le son est distordu, vérifiez le niveau de gain sur le récepteur. Un gain trop élevé peut provoquer de la distorsion. Réduisez-le et vérifiez également les connexions des haut-parleurs pour vous assurer qu'elles sont sécurisées et correctement branchées.

Comment connecter un appareil Bluetooth ?

Pour connecter un appareil Bluetooth, activez le Bluetooth sur votre appareil mobile, puis mettez le PHOENIX GOLD TI21000.4 en mode de couplage. Recherchez le récepteur dans la liste des appareils disponibles sur votre appareil mobile et sélectionnez-le pour établir la connexion.

Le récepteur ne capte pas les stations radio, que faire ?

Si le récepteur ne capte pas les stations radio, vérifiez l'antenne. Assurez-vous qu'elle est correctement installée et qu'elle n'est pas endommagée. Vous pouvez également essayer de scanner à nouveau les stations en utilisant la fonction de recherche automatique.

Y a-t-il une garantie pour le PHOENIX GOLD TI21000.4 ?

Oui, le PHOENIX GOLD TI21000.4 est généralement couvert par une garantie limitée. Veuillez consulter le manuel du produit pour les détails spécifiques sur la durée et les conditions de la garantie.

Comment réinitialiser le récepteur aux paramètres d'usine ?

Pour réinitialiser le récepteur aux paramètres d'usine, maintenez enfoncé le bouton de réinitialisation situé sur le panneau avant pendant environ 10 secondes jusqu'à ce que l'écran clignote, indiquant que la réinitialisation est terminée.

MODE D'EMPLOI TI21000.4 PHOENIX GOLD

Features: Caractéristiques:

• Petit format pour faciliter l'installation
- Topologie de classe D de gamme complète
• Circuit équilibré Entrée différentielle
• Audiophile NJM2068M Amplificateurs opérationnels
• Haute Vitesse IR de classe D chipset
• Filtres croisés passe-haut et passe-bas
• ADAPT système d'alimentation
- Technologie de composant monté en surface
- Terminaux d'alimentation et de haut-parleurs à insertion directe
• Vérification du contrôle de la qualité de la précision audio
- Couvercle de plexiglas résistant aux températures élevées
• RMD - Entrée De L'affichage de Tension a Distance
• RBCF- Niveau de contrôle de passe-bas inclus (Ti2 1600.5)

SPECIFICATIONS

Ti2 1000.4 SPECIFICATIONS

Reliez les câbles de signal préampli de l'unité principale sur ces bornes.

FRÉQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtre pour les sorties du haut-parleur.

NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

CONFIG

FLAT : Croisé est éteint.

HP : L'haute passe croisée est sur.

LP/BP : Basse et haute croisements de passage sont à la fois sur.

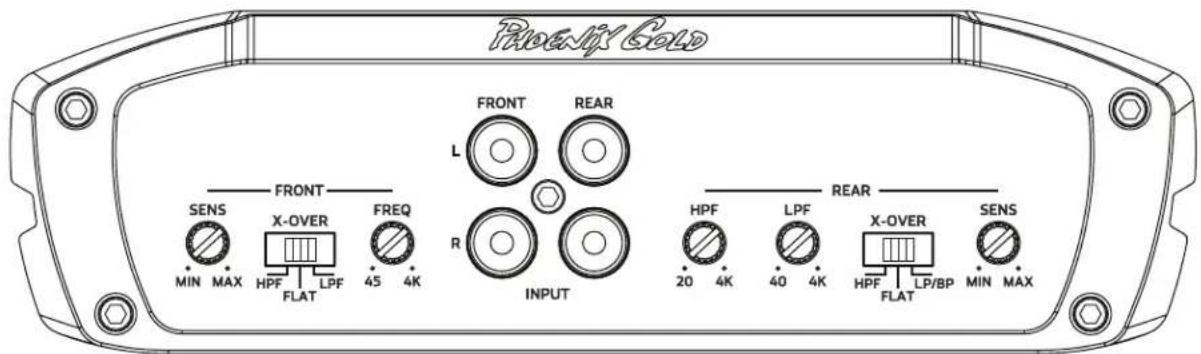

Phoenix Gold FRONT REAR L FRONT SENS X-OVER FREQ R INPUT HPF LPF X-OVER SENS MIN MAX HPF LPF 45 4K 20 4K 40 4K HPF LP/BP MIN MAX FLAT

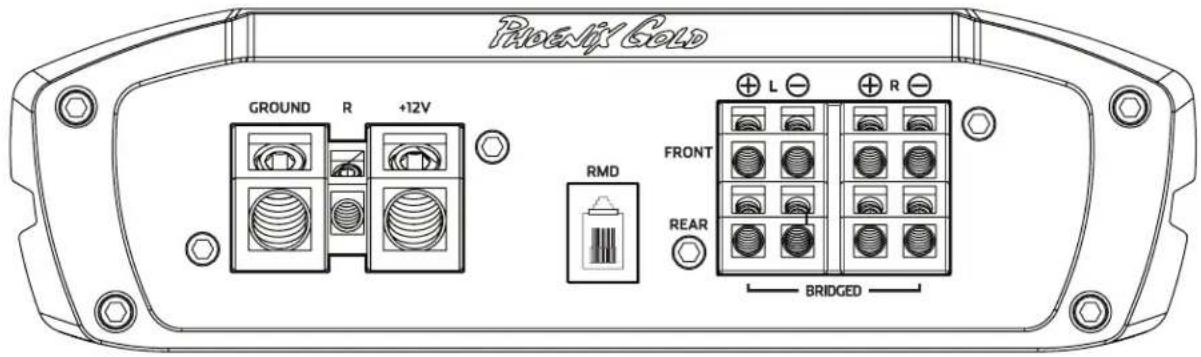

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

ENTRÉE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

SORTIES ENCEINTES

Utilisé pour connecter l'amplificateur aux enceintes. Ti2 1000.4 impédance minimale est de 4 ohms ponté ou stéréo 2 ohms.

INDICATEURS CLIP

S'allume lorsque l'amplificateur atteint près de sortie maximale. Cas d'utilisation intensive les indicateurs d'écrétage doit clignoter pendant les pics de la musique. L'indicateur d'écrétage ne devrait pas rester allumé pendant de longues périodes de temps (plus de 1 ou 2 secondes), si c'est le cas, vous devez réduire le volume du système ou au niveau de l'amplificateur.

ENTRÉE

Reliez les câbles de signal préampli de l'unité principale sur ces bornes.

FRÉQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtre pour les sorties du haut-parleur.

PHASE

Ceci permet à la phase de la sortie à être ajustée de 0 à 180 degrés. Cet ajustement peut aider à atteindre une meilleure bass "up front" subwoofer et résoudre les problèmes d'annulation caisson de graves dans certaines installations. Chaque installation est différente, ajustez lentement et d'écouter pour obtenir les meilleurs résultats.

NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

COMMANDE À DISTANCE DU NIVEAU DES BASSES

Ce port sert à connecter la télécommande de niveau. Cela permet un ajustement du volume allant jusqu'à 20 dB. Ce n'est pas une amplification des basses mais permet de contrôler le niveau du signal du filtre passe-bas.

SÉLECTION D'ENTRÉE SUB

Détermine quelle source sera signal de nourrir le canal de subwoofer.

"OUT" ou SUB = utiliser l'entrée Sub

"IN" ou F / R = Utilisez le Front et les entrées arrières comme son signal seront additionnées puis envoyé à la sous-canal de l'amplificateur.

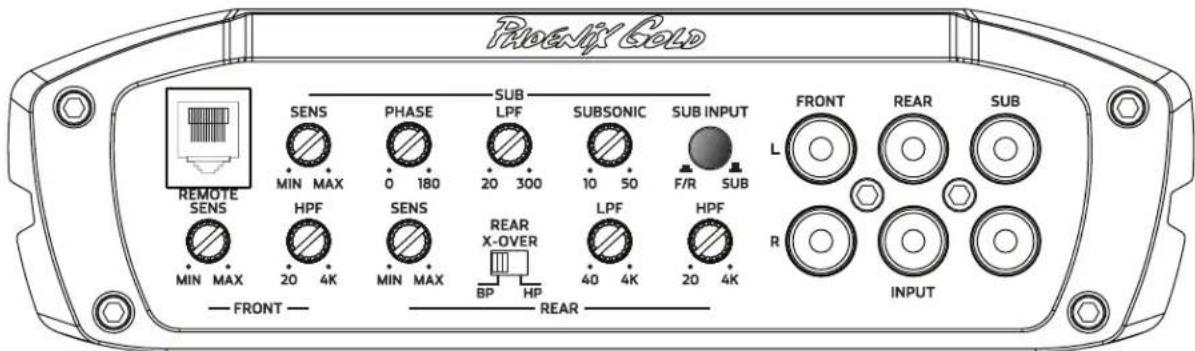

Phoenix Gold SENS PHASE SUB LPF SUBSONIC SUB INPUT L FRONT REAR SUB MIN MAX 0 180 20 300 10 50 F/R SUB REMOTE SENS HPF SENS REAR X-OVER LPF HPF MIN MAX BP HP 40 4K 20 4K R INPUT — FRONT — — REAR —

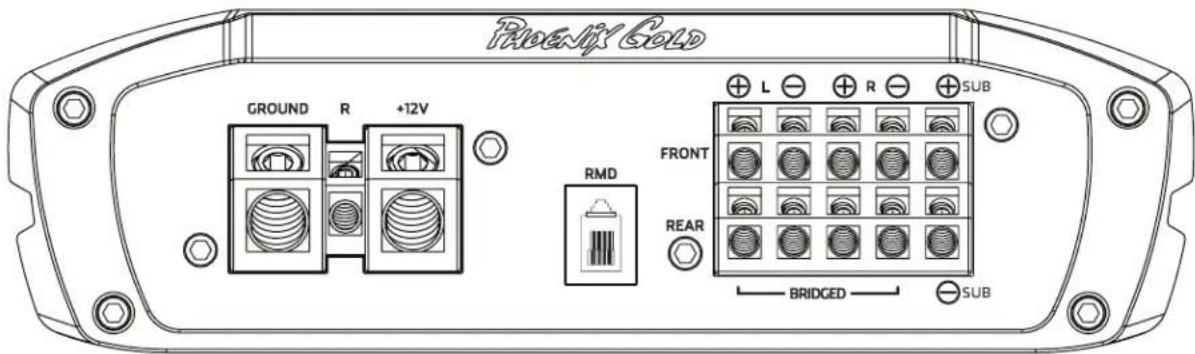

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

ENTRÉE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

SORTIES ENCEINTES

Utilisé pour connecter l'amplificateur aux haut-parleurs. Ti2 1600.5 impédance d'minimum est de 4 ohms ponté ou 2 ohms stéréo. Canal Subwoofer est stable à 2 ohms.

INDICATEURS CLIP

S'allume lorsque l'amplificateur atteint près de sortie maximale. Cas d'utilisation intensive les indicateurs d'écrétage doit clignoter pendant les pics de la musique. L'indicateur d'écrétage ne devrait pas rester allumé pendant de longues périodes de temps (plus de 1 ou 2 secondes), si c'est le cas, vous devez réduire le volume du système ou au niveau de l'amplificateur.
