Caractéristiques techniques	Amplificateur de puissance 2 canaux, puissance maximale de 400W, impédance de 2 ohms, fréquence de réponse de 10Hz à 30kHz.
Utilisation	Conçu pour une utilisation dans des systèmes audio de voiture, idéal pour améliorer la qualité sonore et la puissance des haut-parleurs.
Maintenance et réparation	Vérifier régulièrement les connexions et l'état des câbles. En cas de surchauffe, éteindre l'appareil et laisser refroidir avant de redémarrer.
Sécurité	Installer dans un endroit bien ventilé pour éviter la surchauffe. Ne pas exposer à l'humidité et éviter les courts-circuits.
Informations générales	Compatible avec la plupart des systèmes audio de voiture, garantie limitée du fabricant, poids léger pour une installation facile.

FOIRE AUX QUESTIONS - SX2 400.2 PHOENIX GOLD

Comment installer le PHOENIX GOLD SX2 400.2 ?

Pour installer le PHOENIX GOLD SX2 400.2, commencez par débrancher la batterie de votre véhicule. Connectez les fils d'alimentation à la source d'alimentation, en veillant à respecter la polarité. Ensuite, reliez les fils des haut-parleurs aux sorties appropriées de l'amplificateur. Enfin, rebranchez la batterie et testez le système.

Pourquoi mon PHOENIX GOLD SX2 400.2 ne s'allume-t-il pas ?

Vérifiez d'abord les connexions d'alimentation pour vous assurer qu'elles sont bien fixées et qu'il n'y a pas de court-circuit. Assurez-vous également que le fusible n'est pas grillé. Si tout semble en ordre, testez la batterie de votre véhicule.

Comment régler la qualité audio du PHOENIX GOLD SX2 400.2 ?

Utilisez les contrôles de gain et les filtres de fréquence sur l'amplificateur pour ajuster la qualité audio. Commencez par régler le gain à un niveau modéré, puis ajustez les filtres en fonction de vos préférences d'écoute.

Le son est distordu, que faire ?

Si vous entendez des distorsions, vérifiez que le niveau de gain n'est pas trop élevé. Réduisez le gain et assurez-vous que les haut-parleurs sont correctement branchés et adaptés à l'amplificateur.

Comment s'assurer que le PHOENIX GOLD SX2 400.2 fonctionne avec mes haut-parleurs ?

Vérifiez la puissance et l'impédance des haut-parleurs que vous utilisez. Le PHOENIX GOLD SX2 400.2 est conçu pour fonctionner avec des haut-parleurs ayant une impédance de 4 ohms. Assurez-vous également que la puissance des haut-parleurs ne dépasse pas la capacité de l'amplificateur.

Que faire si l'amplificateur surchauffe ?

Assurez-vous que l'amplificateur est correctement ventilé et qu'il n'est pas obstrué par des objets. Vérifiez également que la charge des haut-parleurs est appropriée et que l'amplificateur n'est pas suralimenté.

Comment réinitialiser le PHOENIX GOLD SX2 400.2 ?

Pour réinitialiser l'amplificateur, débranchez-le de l'alimentation pendant environ 10 minutes, puis reconnectez-le. Cela peut résoudre certains problèmes de fonctionnement.

Le son ne sort que d'un haut-parleur, que faire ?

Vérifiez les connexions des haut-parleurs pour vous assurer qu'elles sont bien fixées. Testez également les haut-parleurs en les branchant directement à une source audio pour vérifier qu'ils fonctionnent correctement.

MODE D'EMPLOI SX2 400.2 PHOENIX GOLD

• All models are full range capable Class-D Topology

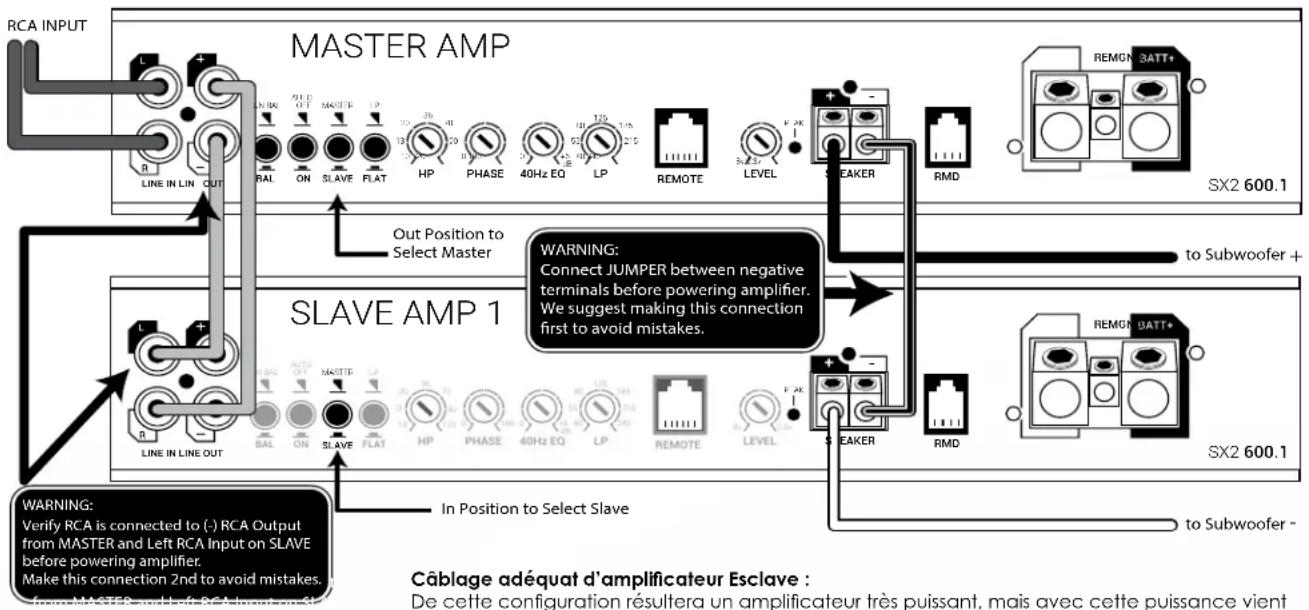

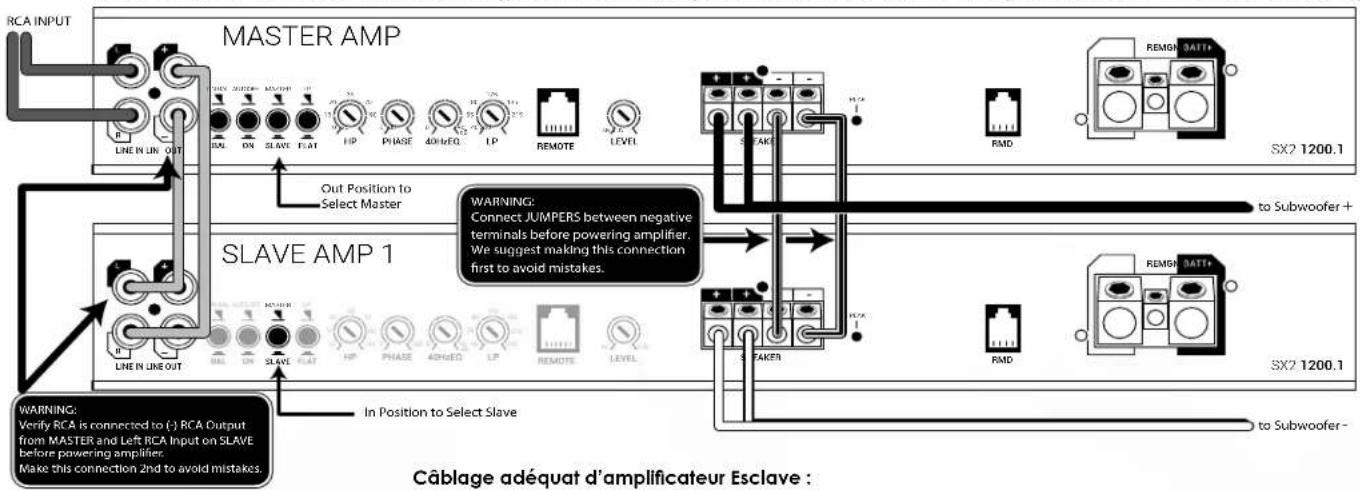

  • Monoblocks Master/Slave strappable for huge power

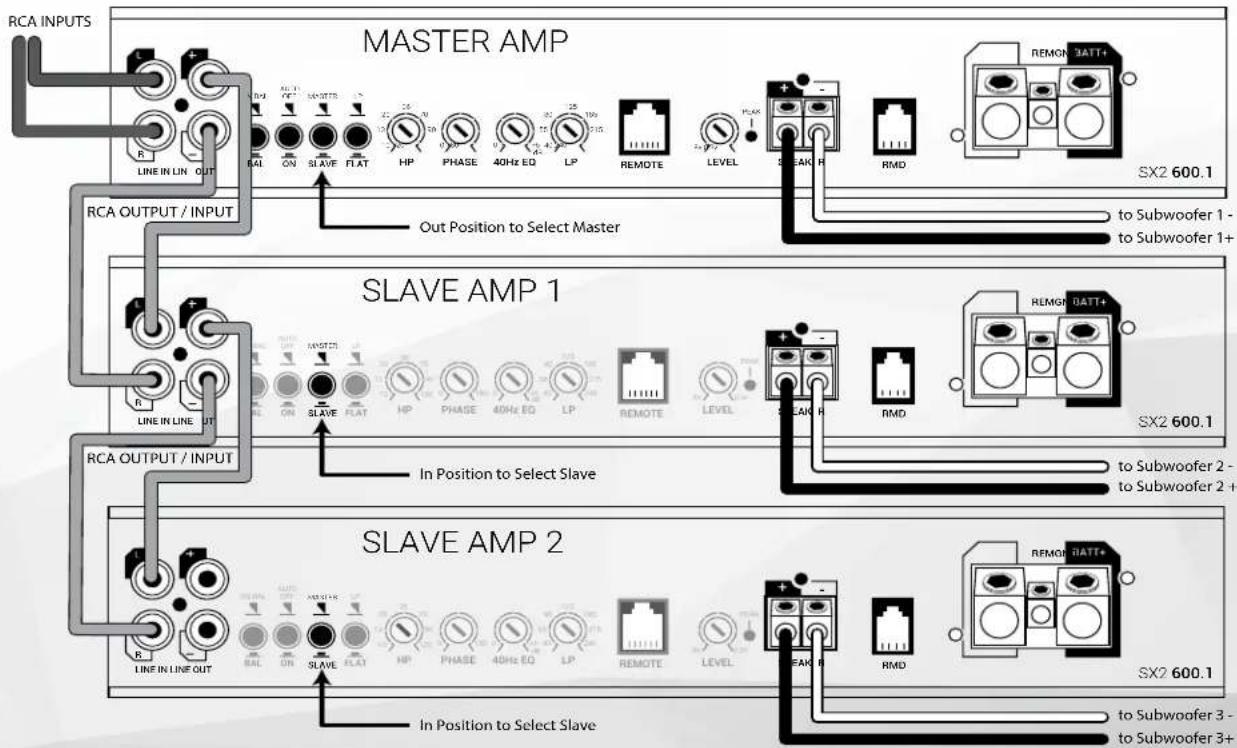

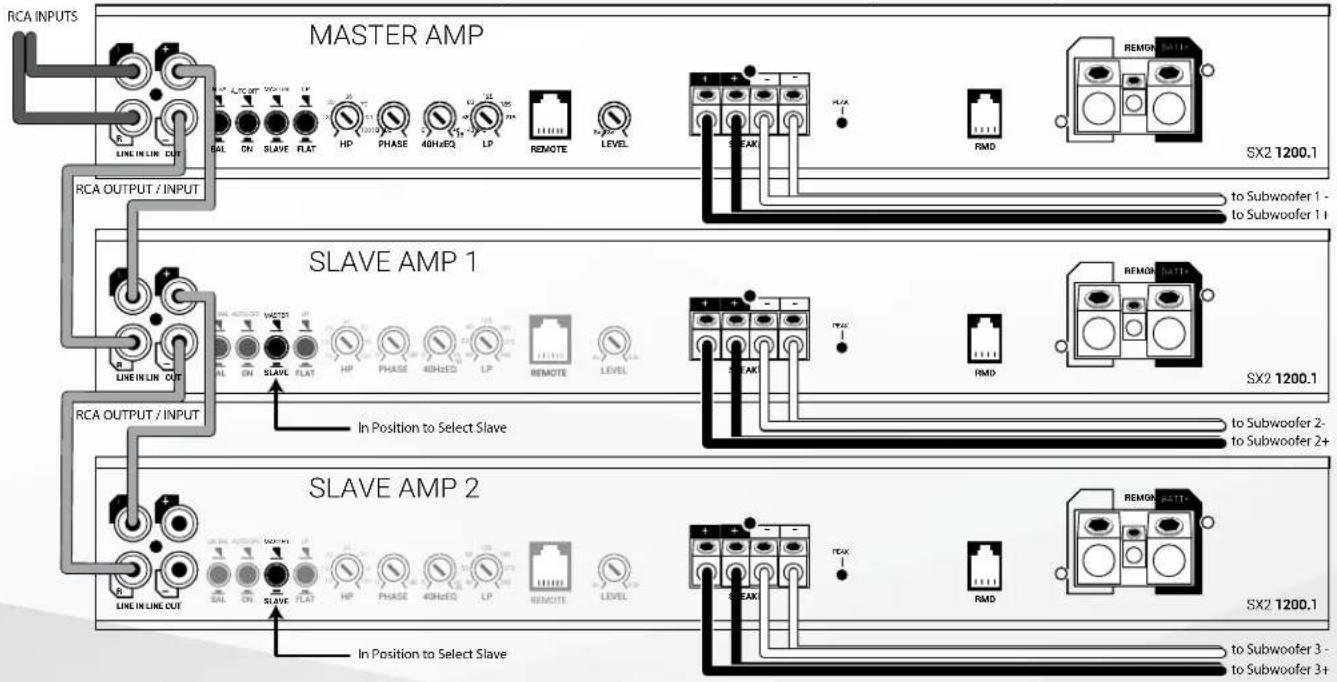

• Monoblocks Master/Slave linkable for multi-amp Setups
• Bridgeable channels
• Double tier power supplies with OTM Onboard Thermal Management

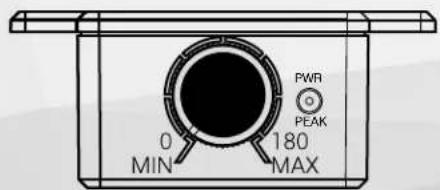

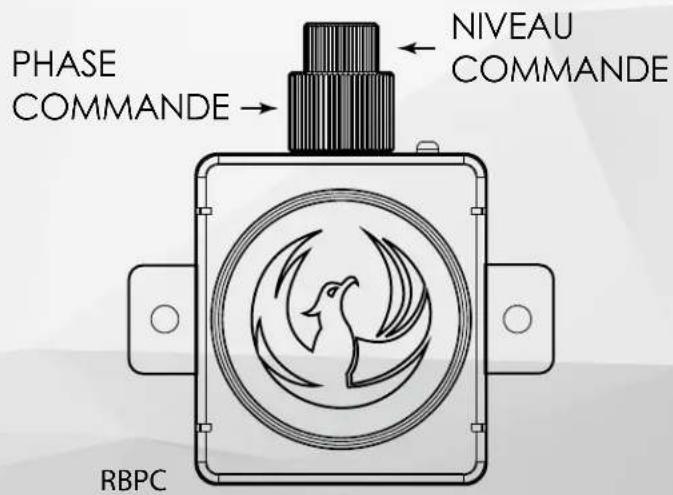

• Remote bass and phase controller with Bass Shift® (RBPC)
• Switchable balanced or unbalanced inputs
  • Auto-turn on circuit (defeatable)
  • Tri-light LED amplifier status indicators
• Short circuit, thermal and voltage protection
• Front mount controls and connections
  • RCA pass-through outputs on Monoblocks

• RMD ready – Remote monitoring display port (RMD sold separately)

• Todos los modelos son topología Clase-D de gama completa
  • Monoblocks Maestro/Esclavo con correa para una Gran Potencia

• Monoblocks Maestro/Esclavo vinculables para configuraciones de Multi-Amplificadores
• Canales insertables
• Fuentes de alimentación de dos niveles
• Control remoto de bajos y regulador de fase con Bass Shift® (RBPC)
• Entradas conmutables balanceadas o no balanceadas
• Circuito de encendido automático (desbloqueable)
• Indicadores de estado del amplificador de tres luces LED
• Protección contra cortocircuitos, térmicos y de voltaje
• Controles y conexiones de montaje frontal
  • "Pass-through" salidas RCA en Monoblocks

• VMR listo – Puerto de visualización de monitoreo remoto (El VMR se vende por separado)

• Tous les modèles ont une topologie de classe D avec une gamme complète

• Monoblocs originaux/esclaves pouvant être reliés à un courant puissant
• Monoblocs originaux /esclaves pouvant être reliés à une installation à plusieurs amplificateurs
• Pontable à canaux
• Alimentation à deux étages
• Contrôleur de phase et de basse à distance avec Bass Shift®(RBPC)
• Entrées symétriques ou asymétriques commutables
• Circuit de mise en marche automatique (désactivable)
• Voyants DEL à trois lumières de l'état de l'amplificateur
• Protection thermique et contre les surtensions et les courts-circuits
• Commandes et raccords à montage frontal
• Sorties intercommunication RCA "pass-through" en Monoblocs
• Prêt RMD – Port d'écran de contrôle à distance (RMD vendu séparément)

SPECIFICATIONS

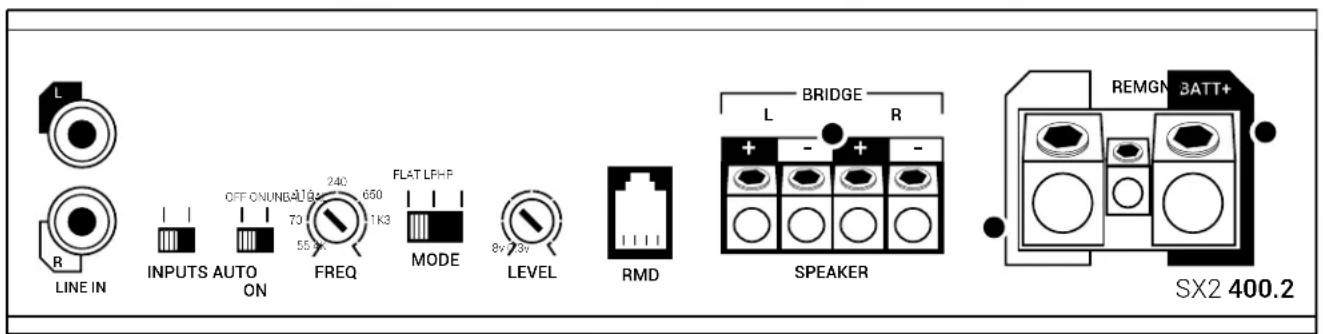

SX2 400.2 SPECIFICATIONS

La valeur efficace des puissances nominales mentionnées à moins de 1 % THD @ 14,4v

Nombre de canaux: 2

1Ω: S.O.

2Ω: 200W X 2

4Ω: 100W X 2

4Ω: pontable 400W x1

Total de la valeur efficace du courant

(somme de la puissance nominale): 400W

Pontable: Oui

Commande de crossover, Butterworth: FLAT/HP/LP

Comprend basse à distance et

commande de phase (RBPC)

avec BASS SHIFT®: N/A

40Hz EQ 0-6dB boost@40Hz: S.O.

Sélection d'entrées: Symétrique/

asymétrique commutable

300mV-8v Asymétrique

600mV-16v Symétrique

Sortie de signal: S.O.

Signal-bruit (Standard CEA): 76.5dB

Réponse en fréquence: 10Hz-39KHz @+/-3.0dB

Rendement (moyenne): 88%

Mise en marche automatique:

Taux d'amortissement:

Type de dissipateur de chaleur:

Type de refroidissement:

Tension de service:

Mise en marche automatique

commutable:

Type d'alimentation:

Gestion thermique embarquée

Borne d'alimentation:

Borne d'alimentation:

Fusible recommandé:

Appel de courant moyen

@14.4vMusique:

prêt pour RMD optionnel:

Indicateurs à trois lumières:

Vert - Avertissement de surtension

Rouge - fusible interne grillé

Dimensions (Long x La x H):

Oui

Supérieur à 250

Classe D

Aluminium extrudé

Radiateur

11.0V to 16.1V

Oui

deux étages avec OTM

4 indicateurs

12 indicateurs

40 A

9 A à 4 ohm

Oui

Bleu - fonctionnement standard

Ambre - CC/courte protection

267mm x 216mm x 51mm

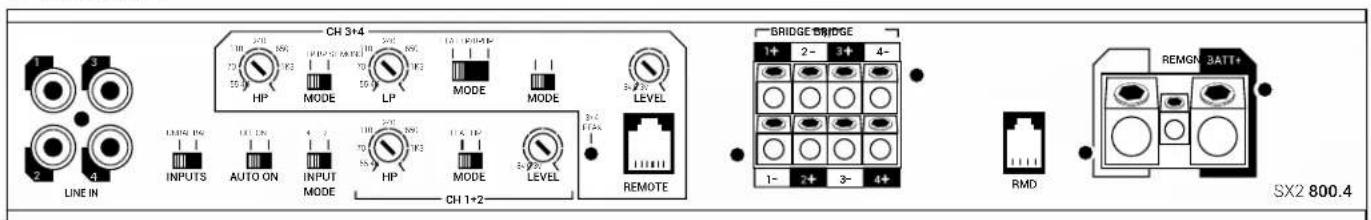

SPÉCIFICATIONS DE SX2 800.4

La valeur efficace des puissances nominales mentionnées à moins de 1 % THD @ 14,4v

Nombre de canaux: 4

1Ω: S.O.

2Ω: 200W x 4

4Ω: 150w x 4

4Ω: pontable 400W x 2

Total de la valeur efficace du courant

(somme de la puissance nominale) 800W

Pontable:

Contrôle de crossover, Linkwitz-Riley: FLAT/HP/LP

Comprend basse à distance et

commande de phase (RBPC) avec

BASS SHIFT®: Oui

40Hz EQ 0-6dB boost@40Hz: S.O.

Sélection d'entrées: Symétrique/

asymétrique commufable

300mV-8v Asymétrique

600mV-16v Symétrique

Sortie de signal: S.O.

Signal-bruit (Standard CEA): 81.4dB

Réponse en fréquence: 10Hz- 39KHz @+/-3.0dB

Rendement (moyenne): 88%

Mise en marche automatique:

Taux d'amortissement:

Type de dissipateur de chaleur:

Type de refroidissement:

Tension de service:

Mise en marche automatique

commutable:

Type d'alimentation:

Gestion thermique embarquée

Borne d'alimentation:

Borne d'alimentation:

Fusible recommandé:

Appel de courant moyen

@14.4vMusique:

prêt pour RMD optionnel:

Indicateurs à trois lumières:

Vert - Avertissement de surtension

Ambre - CC/courte protection

Rouge - fusible interne grillé

Dimensions (Long x La x H):

Oui

Supérieur à 200

Classe D

Aluminium extrudé

Radiateur

11.0V to 16.1V

Oui

deux étages avec OTM

4 indicateurs

12 indicateurs

50 A

16A à 4 ohm

Oui

Bleu - fonctionnement standard

287mm × 216mm × 51mm

IMPORTANT : Un certificat de naissance de courant électrique est inclus pour chaque amplificateur. Les amplificateurs SX2 sont évalués de manière prudente et dépasseront la valeur efficace de la puissance nominale donnée ici. Toutes les valeurs efficaces de puissance nominale et les mesures sont à 14,4 volts avec pas plus de 1 % THD.

SPÉCIFICATIONS

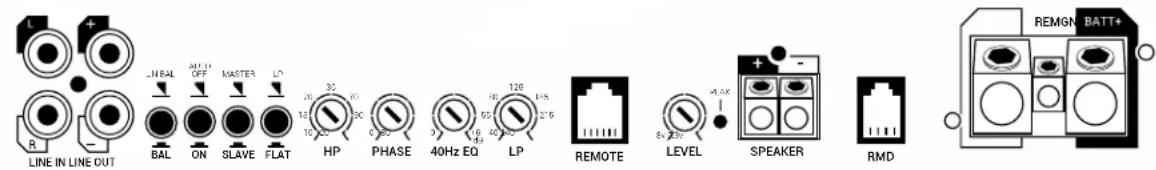

SPÉCIFICATIONS DE SX2 600.1

La valeur efficace des puissances nominales mentionnées à moins de 1 % THD @ 14,4v

Nombre de canaux: 1

1Ω: 600W×1

2Ω: 450W×1

4Ω: 300W x 1

Total de la valeur efficace du courant

(somme de la puissance nominale): 600W

Pontable:

Commande de crossover, Linkwitz-Riley: HP 10Hz - 120Hz(subsonique)

LP 40Hz - 240Hz @ 24dB/Oct

Comprend basse à distance et

commande de phase (RBPC) avec

BASS SHIFT®: Oui

40Hz EQ 0-6dB boost@40Hz: Oui

Sélection d'entrées: Symétrique/

asymétrique commutable

300mV-8v Asymétrique

600mV-16v Symétrique

Sortie de signal: Signal-bruit à

2 canaux RCA (Standard CEA): 85.9dB

Réponse en fréquence: 10Hz - 250Hz @+/-6.0dB

10Hz -39KHz -3dB LP

DE DÉRIVATION

Rendement (moyenne): 85%

Mise en marche automatique:

Taux d'amortissement

Capacité MAÎTRE/ESCLAVE:

Classe de topologie

Type de dissipateur de chaleur:

Type de refroidissement:

Tension de service:

Mise en marche automatique

commutable:

Type d'alimentation:

Gestion thermique embarquée

Borne d'alimentation:

Borne d'allimentation:

Fusible recommandé:

Appel de courant moyen

@14.4vMusique:

optionnel:

Indicateurs à trois lumières:

Vert - Avertissement de surtension

Ambre - CC/courte protection

Rouge - fusible interne grillé

Dimensions (Long x La x H):

Oui

Supérieur à 200

OUI

Classe D

Aluminium extrudé

Radiateur

11.0V to 16.1V

Oui

deux étages avec OTM

4 indicateurs

12 indicateurs

60 A

15A à 4 ohm prêt pour RMD

Oui

Bleu - fonctionnement standard

337mm × 216mm × 51mm

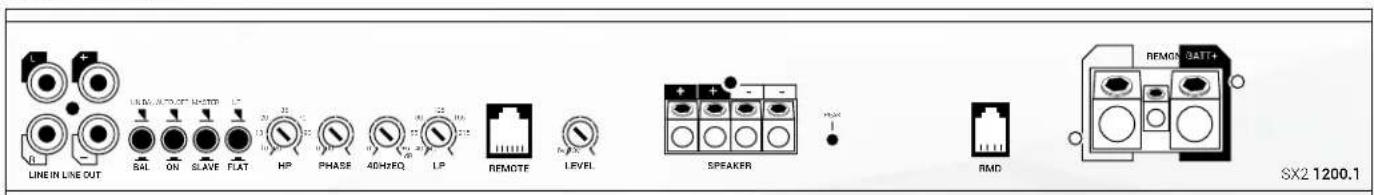

SPÉCIFICATIONS DE SX2 1200.1

La valeur efficace des puissances nominales mentionnées à moins de 1 % THD @ 14,4v

Nombre de canaux : 1

1Ω: 1200W×1

2Ω: 900W×1

4Ω: 600W×1

Total de la valeur efficace du courant

(somme de la puissance nominale) 1200W

Pontable: S.O.

Contrôle de crossover, Linkwitz-Riley : HP 10Hz - 120Hz(subsonic)

LP 40Hz - 240Hz @ 24dB/Oct

Comprend basse à distance et

contrôle de phase (RBPC) avec

BASS SHIFT®: OUI

40Hz EQ 0-6dB boost@40Hz: Oui

Sélection d'entrées :

asymétrique commutable

300mV-8v Asymétrique

600mV-16v Symétrique

Sortie de signal

2 canaux RCA (Standard CEA) :

Réponse en fréquence :

10Hz -39KHz +/-3dB LP

DE DÉRIVATION

Rendement (moyenne) :

Symétrique/

Sianal-bruit à

86.3dB

11Hz - 250Hz @+/-6.0dB

85%

Mise en marche automatique:

Taux d'amortissement:

Capacité MAÎTRE/ESCLAVE:

Type de dissipateur de chaleur:

Type de refroidissement:

Tension de service:

Mise en marche automatique

commutable:

Type d'alimentation:

Gestion thermique embarquée

Borne d'alimentation:

Borne d'alimentation:

Fusible recommandé:

Appel de courant moyen

@14.4vMusique:

optionnel:

Indicateurs à trois lumières:

Vert - Avertissement de surtension

Ambre - CC/courte protection

Rouge - fusible interne grille

Dimensions (Long x La x H):

Oui

Supérieur à 200

OUI

Classe D

Aluminium extrudé

Radiateur

11.0V to 16.1V

Oui

deux étages avec OTM

4 indicateurs

12 indicateurs

90 A

26A à 4 ohm prêt pour RMD

Oui

Bleu - fonctionnement standard

La valeur efficace des puissances nominales mentionnées à moins de 1 % THD @ 14,4v

Nombre de canaux: 6

1Ω: 1-4 N/A, 5-6 250W x 2

2Ω: 200W x 6

4Ω: 150W×6

Pontable à 4Ω:

Pontable à 2Ω:

Total de la valeur efficace du courant

(somme de la puissance nominale) 1300W

Pontable

Commande de crossover, Linkwitz-Riley: FLAT/HP/LP

Canaux 5/6 seulement:

Comprend basse à distance et

commande de phase (RBPC) avec

BASS SHIFT®: OU

40Hz EQ 0-6dB boost@40Hz: S.O.

Sélection d'entrées: Symétrique/

asymétrique commutable

300mV-8v Asymétrique

600mV-16v Symétrique

Sortie de signal: S.O.

Signal-bruit (Standard CEA): 81.4dB

Réponse en fréquence: 10Hz-39kHz@+/-3.0dB

Rendement (moyenne): 88%

Mise en marche automatique:

Taux d'amortissement:

Classe de topologie

Type de dissipateur de chaleur:

Type de refroidissement:

Tension de service:

Mise en marche automatique

commutable:

Type d'alimentation:

Gestion thermique embarquée

Borne d'alimentation:

Borne d'alimentation:

Fusible recommande:

Appel de courant moyen

@14.4vMusique:

optionnel:

Indicateurs à trois lumières:

Vert - Avertissement de surtension

Ambre - CC/courte protection

Rouge - fusible interne grillé

Dimensions (Long x La x H):

Oui

Supérieur à 200

Classe D

Aluminium extrudé

Radiateur

11.0V to 16.1V

Oui

deux étages avec OTM

4 indicateurs

12 indicateurs

75 A

24A à 4 ohm prêt pour RMD

Oui

Bleu - fonctionnement standard

489mm × 216mm × 51mm

SX2 400.2 AMPLIFICATEUR DOTÉ D'ALIMENTATION À DEUX CANAUX

ENTRÉE DE LIGNE

Branchez les câbles du signal préamplifié de l'appareil source sur ces bornes.

ENTRÉES

Sélectionnez les entrées symétriques ou asymétriques sur la base de votre conception de sources d'entrées pour la meilleure performance S/N.

MISE EN MARCHE AUTOMATIQUE

La mise en marche automatique est utile lors du branchement sur un système original qui n'offre pas un fil de mise en marche automatique à distance pour allumer l'amplificateur. Lors du branchement direct sur l'amplificateur en utilisant un signal d'entrée de haut niveau, le circuit peut détecter la tension d'entrée (BTL <1v DC) et mettre l'amplificateur en marche. Si votre système a un fil de mise en marche à distance standard, utilisez l'entrée REM standard. Si c'est un système original qui demeure en marche même si la radio est éteinte (tension sur les fils du signal), mettez le commutateur sur la position OFF et localisez un circuit alternatif ou un appareil PAC pour mettre l'amplificateur en marche.

FRÉQUENCE

Réglage de fréquence crossover variable de 55Hz - 4kHz @ 12dB par octave

MODE

Utilisez en même temps avec le réglage de fréquence. (FLAT) désactivé sélectionnable, passe-haut (HP) ou passe-bas (LP) Sélectionnez FLAT/HP/LP et réglez ensuite la fréquence sur le point crossover souhaité.

LEVEL (NIVEAU)

La sensibilité d'entrée, utilisée pour faire correspondre adéquatement les niveaux de signal d'entrée de la source du signal et maximiser la puissance de l'amplificateur tout en éliminant le bruit. (Level) Le niveau n'est pas une commande de volume, c'est une correspondance de niveau seulement.

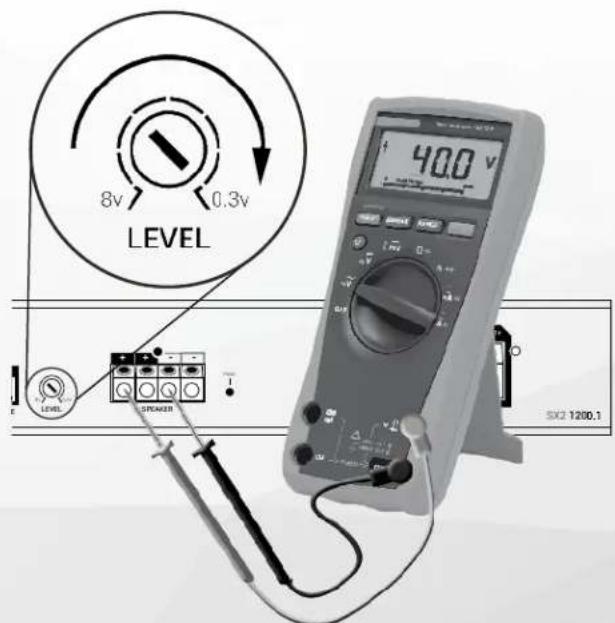

Réglez le niveau pour le faire correspondre à la tension de sortie de la source. Comme référence, une gamme de radios de rechange typique dont la puissance est de 2v à 4v. Au minimum, l'usage d'un multimètre et d'un équipement de programme de test est très important pour cette étape.

SX2 400.2

LINE IN INPUTS AUTO ON FREQ OFF ONUNBA 410V 240 650 55kV 1K3 MODE LEVEL RMD BRIDGE L R SPEAKER REMGN BATT+ SX2 400.2

RMD

Le port RMD est pour brancher un écran de contrôle à distance optionnel (RMD). Le RMD permet de voir en temps réel le système sous tension.

HAUT-PARLEUR

Les branchements du haut-parleur peuvent être configurés en stéréo (gauche et droite), mono (L+R) et Mono Mixte (L+R et L et R) L'impédance minimale du haut-parleur est de 2Ω en stéréo ou 4Ω Mono/Mono Mixte. Lors de la dérivation de l'amplificateur en une charge Mono, seules les sorties de gauche et de droite seront utilisées.

GND

Cela doit être branché à la borne négative de la batterie de la voiture ou vissé à une pièce propre non peinte au châssis du véhicule.

REM

Cela doit être branché à un 12V commuté, en général un fil de déclenchement venant du dispositif principal ou le contact. Si le système ne dispose pas d'une mise en marche à distance standard, l'utilisation de l'option de mise en marche automatique AUTO ON peut être utile.

BATT+

Cela doit être branché à la borne positive (+12V) de la batterie de la voiture par un fusible de 30 A. Le fusible doit être situé à 18 pouces (45 cm) de la batterie. L'utilisation d'un fil de cuivre de 8 ga ou plus grand (sans oxygène) est recommandée pour avoir la meilleure performance possible.

VOYANTS À TROIS LUMIÈRES

Les voyants DEL à trois lumières de l'état de l'amplificateur changeront de couleur selon un nombre de variables système.

Bleu - fonctionnement standard Ambre - CC/courte protection

Vert - Avertissement de surtension Rouge - fusible interne grillé

SX2 800.4 AMPLIFICATEUR DOTÉ D'ALIMENTATION À QUATRE CANAUX

ENTRÉE DE LIGNE

Branchez les câbles du signal préamplifié de l'appareil source sur ces bornes. Utilisez 2 ou 4 canaux de signal d'entrée sélectionnables avec le commutateur de MODE D'ENTRÉE.

ENTRÉES

Sélectionnez les entrées symétriques ou asymétriques sur la base de votre conception de sources d'entrées pour la meilleure performance S/N.

MISE EN MARCHE AUTOMATIQUE

La mise en marche automatique est utile lors du branchement sur un système original qui n'offre pas un fil de mise en marche automatique à distance pour allumer l'amplificateur. Lors du branchement direct sur l'amplificateur en utilisant un signal d'entrée de haut niveau, le circuit peut détecter la tension d'entrée (BTL <1v DC) et mettre l'amplificateur en marche. Si votre système a un fil de mise en marche à distance standard, utilisez l'entrée REM standard. Si c'est un système original qui demeure en marche même si la radio est éteinte (tension sur les fils du signal), mettez

le commutateur sur la position OFF et trouvez un circuit alternatif ou un appareil PAC pour mettre l'amplificateur en marche.

MODE ENTRÉE

Signal d'entrée sélectionnable pour 2 ou 4 canaux. Si seulement 2 canaux de signal d'entrée sont disponibles, sélectionnez 2CH pour permettre au signal de se diviser sur CH 3+4.

HP 1+2

Utilisez en même temps avec le commutateur de MODE. (FLAT) désactivé et sélectionnable ou passe-haut (HP) Si HP est sélectionné, alors réglez sur le point de crossover souhaité, variable de 55Hz - 4kHz @ 12dB par octave.

LEVEL (NIVEAU)

La sensibilité d'entrée, utilisée pour faire correspondre adéquatement les niveaux de signal d'entrée de la source du signal et maximiser la puissance de l'amplificateur tout en éliminant le bruit. (Level) Le niveau n'est pas une commande de volume, c'est une correspondance de niveau seulement. Réglez le niveau pour le faire correspondre à la tension de sortie de la source. Comme référence, une gamme de radios de rechange typique dont la puissance est de 2v à 4v. Au minimum, l'usage d'un multimètre et d'un programme de test est très important pour cette étape. Des commandes de niveau indépendants sont disponibles pour les canaux 1+2 et 3+4.

SX2 800.4

LINE IN INPUTS AUTO ON INPUT MODE CH 3+4 HP MODE LP MODE MODE LEVEL CH 1+2 BRIDGE BRIDGE 1+ 2- 3+ 4- RMD REMGN 3ATT+ SX2 800.4

Commandes CH 3+4

Utilisez en même temps avec les commutateurs de MODE. (FLAT) désactivé sélectionnable, passe-haut (HP) ou passe-bande (BP) passe-bas (LP).

Sélectionnez FLAT/HP/LP/BP ensuite réglez sur le point de crossover souhaité, variable de 55Hz - 4kHz @ 12dB par octave. Si LP ou BP est ce que vous voulez, mettez les deux commutateurs sur LP+LP ou BP+BP. Si Flat ou HP ont été sélectionné, le commutateur LP/BP secondaire est désactivé. Stéréo (ST) ou Mono peuvent être aussi utilisés pour les canaux 3+4 selon l'utilisation.

3+4 PEAK (PIC)

Voyant DEL de puissance pic pour les canaux 3+4. Utilie lorsqu'il est utilisé pour le réglage du niveau du caisson d'extrêmes graves. Réglez le LÉVEL (NIVEAU) pour que le voyant DEL PEAK (PIC) clignote lorsque l'amplificateur est utilisé intensivement, mais pas assez pour que le voyant DEL reste allumé de manière continue.

À DISTANCE

La sélection de LP pour les canaux 3+4 met en marche ce port. Ce port est pour brancher le (RBPC) le contrôleur de phase et de niveau de basse à distance avec BASS SHIFT®. La fonction unique de RBPC avec BASS SHIFT® permel un réglage parfait de non seulement le niveau du caisson.d'extrêmes graves, mais aussi de 0-180° du réglage de phase à partir de la position d'écoute. Le bon réglage de la phase permettra une réponse aux graves améliorée, une dynamique et un impact à tout volume. Pour régler et jouer un son test près du chevauchement du crossover auquel le système est réglé, en général dans la gamme 50-100Hz. Avec tous les haut-parleurs en fonctionnement et à un volume modéré, réglez doucement sur le RBPC dans toute la gamme. Lorsque le caisson d'extrêmes graves est en phase avec les autres haut-parleurs dans le système, vous serez en mesure de remarquer une hausse dans le volume la « zone idéale ». Maintenant retournez à la zone idéale et faites de petits réglages +/- avant de maximiser la puissance. Vous venez de terminer le réglage de la phase et vous n'avez pas besoin de régler cela de nouveau. Utilisez la commande de niveau pour régler

Sortie du caisson d'extrêmes graves à votre goût sur la base du programme musical.

HAUT-PARLEUR

Les branchements du haut-parleur peuvent être configurés en stéréo (1 et 2 ou 3 et 4), Mono (1+2 ou 3+4) et Mono mixte (1 et 2, 3+4). L'impédance minimale du haut-parleur est de 2Ω en stéréo ou 4Ω en Mono. Lors de la dérivation de l'amplificateur en une charge Mono, seul 1 + et 2 - ou 3 + et 4 - les sorties sur les canaux dérivés seront utilisées.

RMD

Le port RMD est pour brancher un écran de contrôle à distance optionnel (RMD). Le RMD permet de voir en temps réel le système sous tension.

GND

Cela doit être branché à la borne négative de la batterie de la voiture ou vissé à une pièce propre non peinte au châssis du véhicule.

REM

Cela doit être branché à un 12V commuté, en général un fil de déclenchement venant du dispositif principal ou le contact. Si le système ne dispose pas d'une mise en marche à distance standard, l'utilisation de l'option de mise en marche automatique AUTO ON peut être utile.

BATT+

Cela doit être branché à la borne positive (+12V) de la batterie de la voiture par un fusible de 30 A. Le fusible doit être situé à 18 pouces (45 cm) de la batterie. L'utilisation d'un fil de cuivre de 8 ga ou plus grand (sans oxygène) est recommandée pour avoir la meilleure performance possible.

VOYANTS À TROIS LUMIÈRES

Les voyants DEL à trois lumières de l'état de l'amplificateur changeront de couleur selon un nombre de variables système.

Bleu - fonctionnement standard Vert - Avertissement de surtension Ambre - CC/Courte protection Rouge - Fusible interne grillé

SX2 600.1 AMPLIFICATEUR À ALIMENTATION MONOBLOQUE

BASS SHIFT

ENTRÉE DE LIGNE

Branchez les câbles du signal préamplifié de l'appareil source sur ces bornes.

LIGNE DE SORTIE

Utilisée pour brancher plusieurs amplificateurs sans diminuer la force du signal. Utilisée aussi pour le branchement d'amplificateurs ensemble dans une configuration Maître/Esclave (voir Maître/Esclave)

SYM / ASYM

Sélectionnez les entrées symétriques ou asymétriques sur la base de votre conception de sources d'entrées pour la meilleure performance S/N.

MISE EN MARCHE AUTOMATIQUE

La mise en marche automatique est utile lors du branchement sur un système original qui n'offre pas un fil de mise en marche automatique à distance pour allumer l'amplificateur. Lors du branchement direct sur l'amplificateur en utilisant un signal d'entrée de haut niveau, le circuit peut détecter la tension d'entrée (BTL <1v DC) et mettre l'amplificateur en marche. Si votre système a un fil de mise en marche à distance standard, utilisez l'entrée REM standard. Si c'est un système original qui demeure en marche même si la radio est éteinte (tension sur les fils du signal), mettez le commutateur sur la position OFF et localisez un circuit alternatif ou un appareil PAC pour mettre l'amplificateur en marche.

SX2 600.1

MAÎTRE / ESCLAVE

Sélectionnez Master (Maître) en cas d'un seul amplificateur ou de non branchement de plusieurs amplificateurs dans un mode attaché ou relié. Le mode Strapped (Attaché) permettra aux 2 amplificateurs SX2 600.1 d'être associés en tant qu'un seul amplificateur et de conduire une charge de 4Ω en plus de 1200 watts. Le mode relié permettra à n'importe quel nombre d'amplificateurs SX2 600.1 de se brancher à un Master SX2 600.1. Permettant tous les réglages d'amplificateurs branchés à être faits par l'amplificateur Maître. Voir les diagrammes des configurations adéquates de fils.

LP/FLAT

La sélection de LP pour les applications de caisson d'extrêmes graves mettra aussi l'entrée DISTANTE en marche. Sélectionnez FLAT pour l'utilisation avec le processeur externe ou pour toutes les gammes d'applications.

HP

HP règle un crossover passe-haut pouvant être utilisé comme un filtre subsonique. Utilisez en même temps avec le commutateur de LP/ FLAT. Si LP est sélectionné, alors réglez HP sur le point de crossover souhaité, variable de 10Hz - 120Hz @ 24dB par octave. Utilisé en général pour aérer les systèmes d'extrêmes graves et est réglé à la fréquence de syntonisation pour empêcher la saturation du caisson des extrêmes graves.

PHASE

Réglez à 180° sur l'amplificateur pour permettre l'ajustement du RBPC. La fonction unique de RBPC avec BASS SHIFT® permet un réglage parfait de non seulement le niveau du caisson d'extrêmes graves, mais aussi de 0-180° du réglage de phase à partir de la position d'écoute. Le réglage adéquat de la phase permettra une réponse aux graves améliorée, une dynamique et un impact à tout volume. En cas de non utilisation du RBPC, réglez la phase directement à partir de l'amplificateur. Pour un réglage adéquat, consultez les instructions de RBPC.

SX2 600.1

40Hz EQ

Jusqu'à 6 db d'amplification des graves @ 40Hz. Ajustez avec l'esprit de moins est plus, vu qu'en général seuls les petits réglages (le cas échéant) sont nécessaires pour la plupart des systèmes modernes. La plupart des systèmes tireront avantage d'un bon réglage de phase sans avoir besoin d'utiliser l'amplification.

LP

Réglage de fréquence crossover passe-bas variable de 40Hz - 240Hz @ 24dB par octave

À DISTANCE

La sélection de LP met ce port en marche. Ce port est pour brancher le (RBPC) le contrôleur de phase et de niveau de basse à distance avec BASS SHIFT®. La fonction unique de RBPC avec BASS SHIFT® permet un réglage parfait de non seulement le niveau du caisson d'extrêmes graves, mais aussi de 0-180° du réglage de phase à partir de la position d'écoute. Le réglage adéquat de la phase permettra une réponse aux graves améliorée, une dynamique et un impact à tout volume. Pour régler et jouer un son test près du chevauchement du crossover auquel le système est réglé, en général dans la gamme 50-100Hz. Avec tous les haut-parleurs en fonctionnement et à un volume modéré, réglez doucement sur le RBPC dans toute la gamme. Lorsque le caisson d'extrêmes graves est

en phase avec les autres haut-parleurs dans le système, vous serez en mesure de remarquer une hausse dans le volume la « zone idéale ». Maintenant retournez à la zone idéale et faites de petits réglages +/- avant de maximiser la puissance. Vous venez de terminer le réglage de la phase et vous n'avez pas besoin de régler cela de nouveau. Utilisez la commande de niveau pour régler la puissance du caisson d'extrêmes graves à votre goût sur la base d'un programme musical. REMARQUE : Pour permettre un réglage à partir du contrôleur RBPC, le réglage de phase doit être sur la position de 180° sur l'amplificateur.

PEAK (PIC)

Voyant DEL de la puissance Peak (pic). Utile lorsqu'il est utilisé pour le réglage du niveau du caisson d'extrêmes graves. Réglez le LEVEL (NIVEAU) pour que le voyant DEL PEAK (PIC) clignote lorsque l'amplificateur est utilisé intensivement, mais pas assez pour que le voyant DEL reste allumé de manière continue.

SX2 600.1 AMPLIFICATEUR À

ALIMENTATION MONOBLOQUE

NIVEAU

La sensibilité d'entrée, utilisée pour faire correspondre adéquatement les niveaux de signal d'entrée de la source du signal et maximiser la puissance de l'amplificateur tout en éliminant le bruit. (Level) Le niveau n'est pas un contrôle de volume, c'est une correspondance de niveau seulement. Réglez le niveau pour le faire correspondre à la tension de sortie de la source. Comme référence, une gamme de radios de rechange typique dont la puissance est de 2v à 4v. Au minimum, l'usage d'un multimètre et d'un programme de test est très important pour cette étape.

HAUT-PARLEUR

Les branchements des haut-parleurs sont indiqués avec +/- et accepteront des fils de jusqu'à 12 GA.

RMD

Le port RMD est pour brancher un écran de contrôle à distance optionnel (RMD). Le RMD permet de voir en temps réel le système sous tension.

MAÎTRE / ESCLAVE

Le mode relié est utilisé lors de l'utilisation de plusieurs amplificateurs et haut-parleurs afin de les exploiter en concert. L'amplificateur Master (Maître) contrôlera tous les amplificateurs esclaves dans cette configuration. Définir l'amplificateur Maître permettra aux amplificateurs esclaves de devenir des doubles exacts de l'amplificateur Maître, cela permettra une installation facile tout en garantissant des résultats prévisibles.

GND

Cela doit être branché à la borne négative de la batterie de la voiture ou vissé à une pièce propre non peinte au châssis du véhicule.

REM

Cela doit être branché à un 12V commuté, en général un fil de déclenchement venant du dispositif principal ou le contact.

Si le système ne dispose pas d'une mise en marche à distance standard, l'utilisation de l'option de mise en marche automatique AUTO ON peut être utile.

BATT+

Cela doit être branché à la borne positive (+12V) de la batterie de la voiture par un fusible de 30 A. Le fusible doit être situé à 18 pouces (45 cm) de la batterie. L'utilisation d'un fil de cuivre de 8 ga ou plus grand (sans oxygène) est recommandée pour avoir la meilleure performance possible.

VOYANTS À TROIS LUMIÈRES

Les voyants DEL à trois lumières de l'état de l'amplificateur changeront de couleur selon un nombre de variables système.

Bleu - Fonctionnement standard

Verl - Averlissement de surtension

Rouge - fusible interne grillé

Ambre - CC/Protection contre les courts-circuits

SX2 600.1 Mode Relié (plusieurs caissons d'extrêmes graves/amplificateurs)

RCA INPUTS MASTER AMP LINE IN LIN OUT BAL ON SLAVE FLAT HP PHASE 40Hz EQ LP REMOTE LEVEL SLEAK H RMD RCA OUTPUT / INPUT Out Position to Select Master SLAVE AMP 1 LINE IN LINE OUT MASTER SLAVE FLAT HP PHASE 40Hz EQ LP REMOTE LEVEL SLEAK H RMD RCA OUTPUT / INPUT In Position to Select Slave SLAVE AMP 2 LINE IN LINE OUT SLAVE FLAT HP PHASE 40Hz EQ LP REMOTE LEVEL SLEAK H RMD In Position to Select Slave SMX2 600.1 to Subwoofer 1 - to Subwoofer 1+ SMX2 600.1 to Subwoofer 2 - to Subwoofer 2 + SMX2 600.1 to Subwoofer 3 - to Subwoofer 3+

Répétez le processus pour autant d'amplificateurs Esclaves qu'il est nécessaire
Les réglages de gain, de crossover, d'EQ et de phase sont seulement nécessaires sur l'amplificateur Maître, les commandes de l'amplificateur esclave sont désactivées en mode esclave

SX2 600.1 AMPLIFICATEUR À ALIMENTATION MONOBLOQUE

Maître / Esclave attachés

Avez-vous un caisson d'extrêmes graves monstre que vous voulez mettre en marche ? Aucun problème ! Vous pouvez attacher deux SX2 600.1 pour avoir une seule puissance pour 1200 watts à 2 ohms.

SX2 600.1 Mode Attaché (plusieurs amplificateurs / seul amplificateur 2Ω minimum)

RCA INPUT MASTER AMP LINE IN LIN OUT RAL ON MASTER LP HP PHASE 40Hz EQ LP REMOTE LEVEL SEAKER RMD S2 600.1 S2 600.1 SLAVE AMP 1 OUT Position to Select Master WARNING: Connect JUMPER between negative terminals before powering amplifier. We suggest making this connection first to avoid mistakes. WARNING: Verify RCA is connected to (-) RCA Output from MASTER and Left RCA Input on SLAVE before powering amplifier. Make this connection 2nd to avoid mistakes. In Position to Select Slave Câblage adéquat d'amplificateur Esclave : De cette configuration résultera un amplificateur très puissant, mais avec cette puissance vient

Câblage adéquat d'amplificateur Esclave :

De cette configuration résultera un amplificateur très puissant, mais avec cette puissance vient une responsabilité. Un câblage adéquat est très important, alors veuillez lire et comprendre ces étapes avant de continuer.

L'amplificateur esclave devient un canal négatif dans ce système.

La borne de sortie positive de l'amplificateur Esclave est maintenant la sortie négative du haut-parleur dans cette configuration de système.

Un câble de démarrage entre la borne négative (marquée par -) et la borne négative (marquée par -) doit être branchée avant la mise en marche de l'amplificateur.

Le branchement RCA entre les amplificateurs Maître et Esclave doivent être adéquatement faits, avant la mise en marche de l'amplificateur. Si ces étapes ne sont pas respectées, les deux amplificateurs peuvent être endommagés, et cela n'est pas couvert par la garantie.

Les réglages de gain, de crossover, d'EQ et de phase sont seulement nécessaires sur l'amplificateur Maître, les commandes de l'amplificateur esclave sont désactivées en mode esclave

SX2 1200.1 AMPLIFICATEUR À

ALIMENTATION MONOBLOQUE

ENTRÉE DE LIGNE

Branchez les câbles du signal préamplifié de l'appareil source sur ces bornes.

LIGNE DE SORTIE

Utilisée pour brancher plusieurs amplificateurs sans diminuer la force du signal. Utilisée aussi pour le branchement d'amplificateurs ensemble dans une configuration Maître/Esclave (voir Maître/Esclave)

SYM / ASYM

Sélectionnez les entrées symétriques ou asymétriques sur la base de votre conception de sources d'entrées pour la meilleure performance S/N.

MISE EN MARCHE AUTOMATIQUE

La mise en marche automatique est utile lors du branchement sur un système original qui n'offre pas un fil de mise en marche automatique à distance pour allumer l'amplificateur. Lors du branchement direct sur l'amplificateur en utilisant un signal d'entrée de haut niveau, le circuit peut détecter la tension d'entrée (BTL <1v DC) et mettre l'amplificateur en marche. Si votre système a un fil de mise en marche à distance standard, utilisez l'entrée REM standard. Si c'est un système original qui demeure en marche même si la radio est éteinte (tension sur les fils du signal), mettez le commutateur sur la position OFF et localisez un circuit alternatif ou un appareil PAC pour mettre l'amplificateur en marche.

MAÎTRE / ESCLAVE

Sélectionnez Master (Maître) en cas d'un seul amplificateur ou de non branchement de plusieurs amplificateurs, dans les modes attaché ou relié. Le mode attaché permettra de combiner deux SX2 1200.1 en tant que seul amplificateur et de conduire une charge de 4Ω en plus de 2400 watts. Le mode relié permettra à n'importe quel nombre d'amplificateurs SX2 1200.1 de se brancher à un Master SX2 1200.1. Permettant tous les réglages d'amplificateurs branchés à être faits par l'amplificateur Maître. Voir les diagrammes des configurations adéquates de fils.

LP/FLAT

La sélection de LP pour les applications de caisson d'extrêmes graves mettra aussi l'entrée DISTANTE en marche. Sélectionnez FLAT pour l'utilisation avec le processeur externe ou pour toutes les gammes d'applications.

HP

HP règle un crossover passe-haut pouvant être utilisé comme un filtre subsonique. Utilisez en même temps avec le commutateur de LP/ FLAT. SI LP est sélectionné, alors réglez HP sur le point de crossover souhaité, variable de 10Hz - 120Hz @ 24dB par octave. Utilisé en général pour aérer les systèmes d'extrêmes graves et est réglé à la fréquence de syntonisation pour empêcher la saturation du caisson des extrêmes graves.

PHASE

Réglez à 180° sur l'amplificateur pour permettre l'ajustement du RBPC. La fonction unique de RBPC avec BASS SHIFT® permet un réglage parfait de non seulement le niveau du caisson d'extrêmes graves, mais aussi de 0-180° du réglage de phase à partir de la position d'écoute. Le réglage adéquat de la phase permettra une réponse aux graves améliorée, une dynamique et un impact à tout volume. En cas de non utilisation du RBPC, réglez la phase directement à partir de l'amplificateur. Pour un réglage adéquat, consultez les instructions de RBPC.

SX2 1200.1

LINE IN LINE OUT BAL ON SLAVE FLAT HP PHASE 4DH/REQ LP REMOTE LEVEL SPEAKER RMD REMON BATT+ SX2 1200.1

40Hz EQ

Jusqu'à 6 db d'amplification des graves @ 40Hz. Ajustez avec l'esprit de moins est plus, vu qu'en général seuls les petits réglages (le cas échéant) sont nécessaires pour la plupart des systèmes modèmes. La plupart des systèmes tireront avantage d'un bon réglage de phase sans avoir besoin d'utiliser l'amplification.

LP

Réglage de fréquence crossover passe-bas variable de 40Hz - 240Hz @ 24dB par octave

À DISTANCE

La sélection de LP met ce port en marche. Ce port est pour brancher le (RBPC) le contrôleur de phase et de niveau de basse à distance avec BASS SHIFT®. La fonction unique de RBPC avec BASS SHIFT® permet un réglage partait de non seulement le niveau du caisson.d'extrêmes graves, mais aussi de 0-180° du réglage de phase à partir de la position d'écoute. Le réglage adéquat de la phase permettra une réponse aux graves améliorée, une dynamique et un impact à tout volume. Pour régler et jouer un son test près du chevauchement du crossover auquel le système est réglé, en général dans la gamme 50-100Hz. Avec tous les haut-parleurs en fonctionnement et à un volume modéré, réglez doucement sur le RBPC dans toute la gamme. Lorsque le caisson d'extrêmes graves est en phase avec les autres haut-parleurs dans le système, vous

devez être capable de détecter une hausse de volume « La zone idéale » Maintenant retournez la commande à la zone idéale et effectuez de petits réglages +/- afin de maximiser la puissance. Vous venez de terminer le réglage de la phase et vous n'avez pas besoin de régler cela de nouveau. Utilisez la commande de niveau pour régler la puissance du caisson d'extrêmes graves à votre goût sur la base d'un programme musical. REMARQUE : Pour permettre un réglage à partir du contrôleur RBPC, le réglage de phase doit être sur la position de 180° sur l'amplificateur.

PEAK (PIC)

Voyant DEL de la puissance Peak (pic). Utilie lorsqu'il est utilisé pour le réglage du niveau du caisson d'extrêmes graves. Réglez le LEVEL (NIVEAU) pour que le voyant DEL PEAK (PIC) clignote lorsque l'amplificateur est utilisé intensivement, mais pas assez pour que le voyant DEL reste allumé de manière continue.

SX2 1200.1 AMPLIFICATEUR À ALIMENTATION MONOBLOQUE

BASS SHIFT

NIVEAU

La sensibilité d'entrée, utilisée pour faire correspondre adéquatement les niveaux de signal d'entrée de la source du signal et maximiser la puissance de l'amplificateur tout en éliminant le bruit. (Level) Le niveau n'est pas un contrôle de volume, c'est une correspondance de niveau seulement. Réglez le niveau pour le faire correspondre à la tension de sortie de la source. Comme référence, une gamme de radios de rechange typique dont la puissance est de 2v à 4v. Au minimum, l'usage d'un multimètre et d'un programme de test est très important pour cette étape.

HAUT-PARLEUR

Les branchements des haut-parleurs sont indiqués avec +/- et accepteront des fils de jusqu'à 12 GA

RMD

Le port RMD est pour brancher un écran de contrôle à distance optionnel (RMD). Le RMD permet de voir en temps réel le système sous tension.

MAESTRO / ESCLAVO

Le mode relié est utilisé lors de l'utilisation de plusieurs amplificateurs et haut-parleurs afin de les exploiter en concert. L'amplificateur Master (Maître) contrôlera tous les amplificateurs esclaves dans cette configuration. Définir l'amplificateur Maître permettra aux amplificateurs esclaves de devenir des doubles exacts de l'amplificateur Maître, cela permettra une installation facile tout en garantissant des résultats prévisibles.

GND

Cela doit être branché à la borne négative de la batterie de la voiture ou vissé à une pièce propre non peinte au châssis du véhicule.

À DISTANCE

Cela doit être branché à un 12V commuté, en général un fil de déclenchement venant du dispositif principal ou le contact. Si le système ne dispose pas d'une mise en marche à distance standard, l'utilisation de l'option de mise en marche automatique AUTO ON peut être utile.

BATT+

Cela doit être branché à la borne positive (+12V) de la batterie de la voiture par un fusible de 30 A. Le fusible doit être situé à 18 pouces (45 cm) de la batterie. L'utilisation d'un fil de cuivre de 8 ga ou plus grand (sans oxygène) est recommandée pour avoir la meilleure performance possible.

VOYANTS À TROIS LUMIÈRES

Les voyants DEL à trois lumières de l'état de l'amplificateur changeront de couleur selon un nombre de variables système.

Bleu - fonctionnement standard

Verl - Avertissement de surtension

Rouge- fusible interne grillé

Ambre - CC/Protection contre les courts-circuits

SX2 1200.1 Mode RELIÉ (plusieurs caissons/amplificateurs)

Répétez le processus pour autant d'amplificateurs Esclaves qu'il est nécessaire
Les réglages de gain, de crossover, d'EQ et de phase sont seulement nécessaires sur l'amplificateur Maître, les commandes de l'amplificateur esclave sont désactivées en mode esclave

SX2 1200.1 AMPLIFICATEUR À

ALIMENTATION MONOBLOQUE

Maître / Esclave attachés

Avez-vous un caisson d'extrêmes graves monstre que vous voulez mettre en marche ? Aucun problème ! Vous pouvez attacher deux SX2 1200.1 pour avoir une seule puissance pour 2400 watts à 2 ohms.

SX2 1200.1 Mode Attaché (plusieurs amplificateurs / seul amplificateur 2Ω minimum)

Câblage adéquat d'amplificateur Esclave :

De cette configuration résultera un amplificateur très puissant, mais avec cette puissance vient une responsabilité. Un câblage adéquat est très important, alors veuillez lire et comprendre ces étapes avant de continuer.

L'amplificateur esclave devient un canal négatif dans ce système.

La borne de sortie positive de l'amplificateur Esclave est maintenant la sortie négative du haut-parleur dans cette configuration de système.

Un câble de démarrage entre la borne négative du Maître (marquée par -) et la borne négative de l'Esclave (marquée par -) doit être branché avant de mettre l'amplificateur en marche. Le branchement RCA entre les amplificateurs Maître et Esclave doivent être adéquatement faits, avant la mise en marche de l'amplificateur. Si ces étapes ne sont pas respectées, les deux amplificateurs peuvent être endommagés, et cela n'est pas couvert par la garantie.

Les réglages de gain, de crossover, d'EQ et de phase sont seulement nécessaires sur l'amplificateur Maître, les commandes de l'amplificateur esclave sont désactivées en mode esclave

SX2 1200.6 AMPLIFICATEUR DOTÉ D'ALIMENTATION À SIX CANAUX

ENTRÉE DE LIGNE

Branchez les câbles du signal préamplifié de l'appareil source sur ces bornes. Utilisez 4 ou 6 canaux de signal d'entrée sélectionnables avec le commutateur de MODE D'ENTRÉE.

ENTRÉES

Sélectionnez les entrées symétriques ou asymétriques sur la base de votre conception de sources d'entrées pour la meilleure performance S/N.

MISE EN MARCHE AUTOMATIQUE

La mise en marche automatique est utile lors du branchement sur un système original qui n'offre pas un fil de mise en marche automatique à distance pour allumer l'amplificateur. Lors du branchement direct sur l'amplificateur en utilisant un signal d'entrée de haut niveau, le circuit peut détecter la tension d'entrée (BTL <1v DC) et mettre l'amplificateur en marche. Si votre système a un fil de mise en marche à distance standard, utilisez l'entrée REM standard. Si c'est un système original qui demeure en marche même si la radio est éteinte (tension sur les fils du signal), mettez

le commutateur sur la position OFF et trouvez un circuit alternatif ou un appareil PAC pour mettre l'amplificateur en marche.

MODE ENTRÉE

Signal d'entrée sélectionnable pour 4 ou 6 canaux. Si seulement 4 canaux de signal d'entrée sont disponibles, sélectionnez 2CH pour permettre au signal de se diviser sur CH 5+6. Sélection 1-4

HP 1+2

Utilisez en même temps avec le commutateur de MODE. (FLAT) désactivé et sélectionnable ou passe-haut (HP) Si HP est sélectionné, alors réglez sur le point de crossover souhaité, variable de 55Hz - 4kHz @ 12dB par octave.

NIVEAU

La sensibilité d'entrée, utilisée pour faire correspondre adéquatement les niveaux de signal d'entrée de la source du signal et maximiser la puissance de l'amplificateur tout en éliminant le bruit. (Level) Le niveau n'est pas une commande de volume, c'est une correspondance de niveau seulement. Réglez le niveau pour le faire correspondre à la tension de sortie de la source. Comme référence, une gamme de radios de rechange typique dont la puissance est de 2v à 4v. Au minimum, l'usage d'un multimètre et d'un programme de test est très important pour cette étape. Des commandes de niveau indépendants sont disponibles pour les canaux 1+2, 3+4 et 5+6.

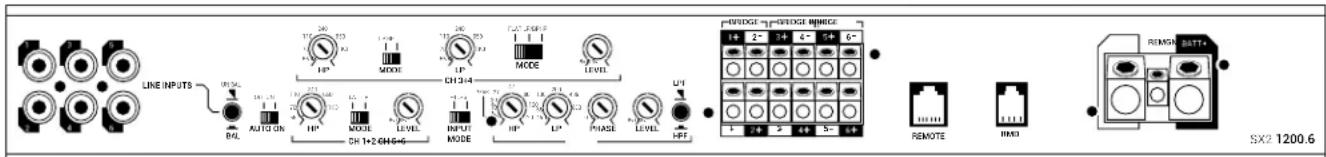

SX2 1200.6

LINE INPUTS AIR AUTO GON 161 20 4 1 10 221 38 10 10 MODE CH 1+2 644-64 LHP MODE LEVEL CH 3+4 INPUT MODE HIP LIP PHASE LEVEL LFP HFP BRIDGE BRIDGE MIRICE 1+ 2- 3+ 4- 5- 6- 1 7+ 9- 4+ 5- 6+ REMOTE RMS RENSK NETT+ SX2 1200.6

Commandes CH 3+4

Utilisez en même temps avec les commutateurs de MODE. (FLAT) désactivé sélectionnable, passe-haut (HP) ou passe-bande (BP) passe-bas (LP).

Sélectionnez FLAT/HP/LP/BP ensuite réglez sur le point de crossover souhaité, variable de 55Hz - 4kHz @ 12dB par octave. Si LP ou BP est ce que vous voulez, mettez les deux commutateurs sur LP+LP ou BP+BP. Si Flat ou HP ont été sélectionné, le commutateur LP/BP secondaire est désactivé.

5+6 PEAK (PIC)

Voyant DEL de puissance pic pour les canaux 5+6. Utile lorsqu'il est utilisé pour le réglage du niveau du caisson d'extrêmes graves. Réglez le LEVEL (NIVEAU) pour que le voyant DEL PEAK (PIC) clignote lorsque l'amplificateur est utilisé intensivement, mais pas assez pour que le voyant DEL reste allumé de manière continue.

Commandes CH 5+6

Utilisez en même temps avec les commutateurs de MODE D'ENTRÉE. Remarque : La sélection de CH5/6 sur MODE D'ENTRÉE désactivera les commandes 5+6 avec l'exception de niveau. Passe-haut/subsonique/dérivation (HP), passe-bas (LP). Sélectionnez ensuite réglez sur le point de crossover souhaité, variable de 55Hz - 4kHz @ 12dB par octave.

LPF/HPF

La sélection de LPF pour les applications de caisson d'extrêmes graves mettra aussi l'entrée DISTANTE en marche. Sélectionnez HPF pour l'utilisation avec le processeur externe ou pour toutes les gammes d'applications. HP désactive les fonctions crossover.

HP

HP règle un crossover passe-haut pouvant être utilisé comme un filtre subsonique. Utilisez en même temps avec le commutateur LPF/ HPF. Si LPF est sélectionné, alors réglez HP sur le point de crossover souhaité, variable de 10Hz - 50kHz

@ 24dB par octave. Utilisé en général pour aérer les systèmes d'extrêmes graves et est réglé à la fréquence de syntonisation pour empêcher la saturation du caisson des extrêmes graves.

PHASE

Réglez à 180° sur l'amplificateur pour permettre l'ajustement du RBPC. La fonction unique de RBPC avec BASS SHIFT® permet un réglage parfait de non seulement le niveau du caisson.d'extrêmes graves, mais aussi de 0-180° du réglage de phase à partir de la position d'écoute. Le réglage adéquat de la phase permettra une réponse aux graves améliorée, une dynamique et un impact à tout volume.

En cas de non utilisation du RBPC, réglez la phase directement à partir de l'amplificateur. Pour un réglage adéquat, consultez les instructions de RBPC.

HAUT-PARLEUR

Les branchements du haut-parleur peuvent être configurés en stéréo (1 et 2,3 et 4 ou 5 et 6), Mono (1+2, 3+4 et 5+6) et Mono mixte (1 et 2,3 et 4, 5+6). L'impédance minimale du haut-parleur est de 2Ω en stéréo ou 4Ω en Mono. Lors de la dérivation de l'amplificateur en une charge Mono, seules les sorties 1 + et 2 -, 3+ et 4 - ou 5+ et 6 sur les canaux dérivés seront utilisées.

SX2 1200.6 AMPLIFICATEUR DOTÉ D'ALIMENTATION À SIX CANAUX

À DISTANCE

La sélection d'un MODE D'ENTRÉE 1-4 plus LP pour les canaux 5+6 mettra ce port en marche. Ce port est pour brancher le (RBPC) le contrôleur de phase et de niveau de basse à distance avec BASS SHIFT®. La fonction unique de RBPC avec BASS SHIFT® permet un réglage parfait de non seulement le niveau du caisson d'extrêmes graves, mais aussi de 0-180° du réglage de phase à partir de la position d'écoute. Le réglage adéquat de la phase permettra une réponse aux graves améliorée, une dynamique et un impact à tout volume. Pour régler et jouer un son test près du chevauchement du crossover auquel le système est réglé, en général dans la gamme 50-100Hz. Avec tous les haut-parleurs en fonctionnement et à un volume modéré, réglez doucement sur le RBPC dans toute la gamme. Lorsque le caisson d'extrêmes graves est en phase avec les autres haut-parleurs dans le système, vous serez en mesure de remarquer une hausse dans le volume la « zone idéale ». Maintenant retournez à la zone idéale et faites de petits réglages +/- avant de maximiser la puissance. Vous venez de terminer le réglage de la phase et vous n'avez pas besoin de régler cela de nouveau. Utilisez la commande de niveau pour régler la puissance du caisson d'extrêmes graves à votre goût sur la base d'un programme musical.

RMD

Le port RMD est pour brancher un écran de contrôle à distance optionnel (RMD). Le RMD permet de voir en temps réel le système sous tension.

RBPC

La première étape si vous utilisez RBPC et planifiez d'utiliser l'option de réglage de phase est de régler la phase sur l'amplificateur branché sur 180° (sauf SX2 800.4)

CARACTÉRISTIQUES

La fonction unique de RBPC avec BASS SHIFT® permet un réglage parfait de non seulement le niveau du caisson d'extrêmes graves, mais aussi de 0-180° du réglage de phase à partir de la position d'écoute. Le réglage adéquat de la phase permettra une réponse aux graves améliorée, une dynamique et un impact à tout volume. Si vous n'utilisez pas le RBPC du tout ou pas le réglage de phase ; réglez la phase directement à partir de l'amplificateur. Ainsi que la syntonisation du niveau des graves et de la phase, le RBPC offre aussi un état d'amplificateur pour l'alimentation et le pic avec le DEL embarqué. Lors du réglage du niveau, vous pouvez facilement détecter si vous êtes en train de saturer l'amplificateur par l'indication du pic qui passe par le clignotement 'la lumière fixe.

INSTALLATION

Branchez le RBPC sur l'amplificateur en utilisant le câble de branchement fourni. Trouvez un endroit convenable qui permet un accès facile aux commandes et montez le RBPC.

0 MIN 180 MAX PWR PEAK

GND

Cela doit être branché à la borne négative de la batterie de la voiture ou vissé à une pièce propre non peinte au châssis du véhicule.

REM

Cela doit être branché à un 12V commuté, en général un fil de déclenchement venant du dispositif principal ou le contact. Si le système ne dispose pas d'une mise en marche à distance standard, l'utilisation de l'option de mise en marche automatique AUTO ON peut être utile.

BATT+

Cela doit être branché à la borne positive (+12V) de la batterie de la voiture par un fusible de 30 A. Le fusible doit être situé à 18 pouces (45 cm) de la batterie. L'utilisation d'un fil de cuivre de 8 ga ou plus grand (sans oxygène) est recommandée pour avoir la meilleure performance possible.

VOYANTS À TROIS LUMIÈRES

Les voyants DEL à trois lumières de l'état de l'amplificateur changeront de couleur selon un nombre de variables système.

Bleu - fonctionnement standard

Vert - Avertissement de surtension

Ambre -CC/Courle protection

Rouge - Fusible interne grillé

RBPC - COMMANDE DE PHASE ET DE BASSE À DISTANCE AVEC BASS SHIFT®

SYNTONISATION

Pour régler et jouer un son test près du chevauchement du crossover auquel le système est réglé, en général dans la gamme 50-100Hz. Avec tous les haut-parleurs en fonctionnement et à un volume modéré, réglez doucement sur le RBPC dans toute la gamme. Lorsque le caisson d'extrêmes graves est en phase avec les autres haut-parleurs dans le système, vous serez en mesure de remarquer une hausse dans le volume la « zone idéale ». Maintenant retournez à la zone idéale et faites de petits réglages +/- avant de maximiser la puissance. Vous venez de terminer le réglage de la phase et vous n'avez pas besoin de régler cela de nouveau. Utilisez la commande de niveau pour régler la puissance du caisson d'extrêmes graves à votre goût sur la base d'un programme musical.

PHASE COMMANDE → NIVEAU COMMANDE RBPC

SYNTONISATION DU SYSTÈME - ÉLÉMENTAIRE

1. Installez tous les fusibles du système.
2. Réglez la sensibilité d'entrée de l'amplificateur commandes de (NIVEAU) sur leurs positions minimales (complètement anti-horaire).
3. Réglez tous les crossovers de l'amplificateur selon la conception de votre système.
4. Faites les réglages préliminaires à la fréquence de crossover, en général 80Hz est un bon point de départ pour le passe-haut et le passe-bas II peut être nécessaire de régler la fréquence crossover plus tard pour la meilleure qualité de son.
5. Si vous utilisez un RBPC, réglez-le au maximum (complètement horaire).
6. Allumez l'appareil principal en réglant le volume au minimum.
7. S'assurer visuellement si l'amplificateur est allumé en vérifiant le voyant DEL de l'alimentation.
8. Vérifiez l'état de tous les autres composants pour vous assurer qu'ils sont sous tension.
9. Réglez les commandes de son de l'appareil, la balance, et le fader au centre (fiat). Éleignez tout bruit ou autres options de traitement de signal.
10. Réglez la commande du volume de l'appareil principal au volume maximum. Lancez la musique que vous écoutez en général dans le système.
11. Augmentez la sensibilité ou le niveau d'entrée sur l'amplificateur jusqu'à ce que les haut-parleurs atteignent une puissance maximale sans distorsion

12. Répétez les ajustements de niveau de sensibilité pour tous les autres amplificateurs.

13. Réduisez le volume de l'appareil principal à un niveau acceptable.

14. Écoutez à diverses sélections musicales pour vérifier la balance globale du système. Comparez l'avant à l'arrière, les graves moyens au fréquences moyennes, etc. Si un haut-parleur est trop bruyant par rapport à un autre, alors son niveau doit être diminué pour se mélanger correctement avec les autres haut-parleurs.
    Remarque : Pour les caissons d'extrêmes graves contrôlés par la commande de niveau à distance, maintenez le réglage de niveau de l'étape 11 ou 12. Utilisez la commande pour mixer les caissons d'extrêmes graves avec le reste du système. Le volume de caisson d'extrêmes graves adéquat changera selon le bruit de la route et les différences dans les enregistrements.
15. Réglez les fréquences crossovers pour obtenir le meilleur mélange possible de chaque jeu de haut-parleurs.
16. Réglez les commandes de correction de graves sur l'amplificateur, l'appareil principal ou en amont du processeur, si cela augmente la puissance.
    Remarque : Utilisez ces commandes avec modération. Chaque amplification de 3db exige de doubler la puissance à 45Hz. Si votre système de caisson d'extrêmes graves exige beaucoup d'amplification pour être performant, cela peut constituer un problème. Recherchez des haut-parleurs de graves en décalage, une boîte de caisson d'extrêmes graves qui coule, ou une grandeur de boîte inadéquate.
17. Lorsque tous les niveaux sont réglés adéquatement, le système atteindra une puissance globale maximale sans distorsion au niveau du volume réglé à l'étape 10.

SYNTONISATION DU SYSTÈME - AVANCÉE

Syntonisation avancée (méthode recommandée)

1. Débranchez tous les fils du haut-parleur de l'amplificateur.
2. Débranchez les câbles RCA des amplificateurs de tout autre système.
3. Si vous utilisez RBPC, tournez LEVEL (NIVEAU) complètement dans le sens horaire. (puissance totale)
4. Sélectionnez un son test dans la gamme de puissance dans laquelle vous allez brancher l'amplificateur. Passe haut (5kHz), fréquence moyenne (1kHz), Bas 80Hz.
5. Réglez l'appareil source sur 85 % de puissance totale et lancez

le son test sélectionné.

1. Avec le réglage du multimètre sur la tension CA, mesurez la puissance de l'amplificateur (seulement un canal par commande de niveau est nécessaire)

2. Avec le lancement d'un son test, tournez la commande de niveau doucement dans le sens horaire jusqu'à l'affichage de la tension recherchée sur le multimètre. (voir le schéma ci-dessous)

3. Répétez cela pour tous les amplificateurs/paires de canaux dans le système.

4. Vous venez de régler votre ou vos amplificateur(s) pour travailler avec la puissance maximale. À partir de là, ne réglez pas le niveau plus haut. Rebranchez les haut-parleurs.

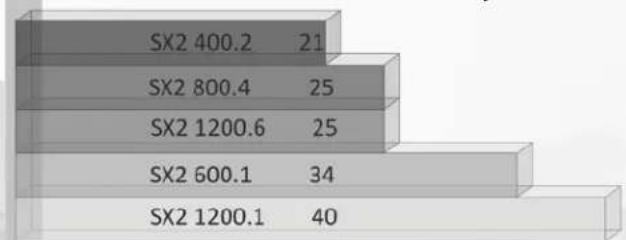

Tension de sortie souhaitée de l'amplificateur

1. Réglez tous les crossovers et écoutez le système.

Assortir les niveaux :

Si les niveaux de puissance ne sont pas égaux, déterminez les haut-parleurs qui sont trop puissants par rapport aux autres. Sélectionnez la commande de niveau de ces haut-parleurs « plus puissants » et diminuez le niveau pour qu'il soit égal à celui des autres. Écoutez de nouveau et réglez encore si cela est nécessaire. N'augmentez pas les niveaux plus haut que le point défini à l'étape 7. Cette méthode donnera la meilleure gamme dynamique, ne présente aucune distorsion et a un bruit de fond très faible.

Tournez LEVEL (Niveau) doucement dans le sens horaire jusqu'à ce que le multimètre affiche la tension souhaitée

8v 0.3v LEVEL 40.0 v LEVEL STEAMER SX2 1200.1

VOYANTS À TROIS LUMIÈRES

Grâce aux voyants d'état à trois lumières, le dépannage est facile. Si l'amplificateur ne fonctionne pas, examinez d'abord l'état du courrant et dépannez le cas échéant.

Les voyants DEL à trois lumières de l'état de l'amplificateur changeront de couleur selon un nombre de variables système.

Aucune lumière - pas d'alimentation Bleu - Fonctionnement standard Vert - Avertissement de surtension Rouge - fusible interne grillé - CC/Protection contre les courts-circuits

PAS D'ALIMENTATION :

Vérifiez la tension au niveau de l'amplificateur à l'aide d'un multimètre numérique +12v et R (avec l'appareil principal allumé) la tension doit enregistrer entre 11.5V et 16.1V lorsque le fil de mise à la terre de l'amplificateur. Assurez-vous que la mise à la terre de l'amplificateur est adéquate et qu'elle a un branchement solide. Vérifiez le fusible à la batterie. Utilisez un instrument de mesure pour vérifier le branchement d'un bout à l'autre, les coupures ne peuvent pas toujours être visibles. Si le fusible est grillé, vérifiez le fil d'alimentation et aussi l'amplificateur pour un court-circuit. Si le court-circuit est dans l'amplificateur, contactez votre distributeur Phoenix Gold. S'il n'y a pas de court-circuit, remplacez le fusible.

LUMIÈRE DEL VERTE :

Vérifiez le système de recharge pour trouver les raisons de la surtension. Assurez-vous à l'aide d'un Multimètre numérique que la tension ne dépasse pas 16,1 V

LUMIÈRE DEL BLEUE, AUCUN SON :

Éteignez l'amplificateur et et vérifiez tous les câbles d'entrée et de sortie de signal et les branchements d'alimentation. Vérifiez les haut-parleurs pour les courts-circuits à l'aide d'un multimètre numérique ou en les branchant sur une autre source audio. Après s'être assuré que tout est en ordre, mettez l'amplificateur en marche de nouveau.

LUMIÈRE DEL ROUGE :

Fusible interne grillé, adressez-vous à un distributeur autorisé pour la réparation et le dépannage. La conception avancée des amplificateurs SX2 doit protéger l'amplificateur dans presque toute circonstance, un fusible interne grillé est un signal d'alarme signifiant que quelque chose d'extraordinaire est en train de se passer et doit être examinée avant le remplacement du fusible. Exemple serait qu'un fusible externe utilisé est plus qu'une valeur recommandée.

LUMIÈRE DEL AMBRE :

Protection contre les courts-circuits. Vérifiez tous les branchements. Débranchez tous les fils du haut-parleur et redémarrez l'amplificateur. Si la lumière de l'état retourne à bleu, alors vérifiez les fils du haut-parleur à l'aide d'un multimètre et assurez-vous qu'il n'y a pas de court-circuit dans les fils ou à la mise à la terre. Rebranchez les fils du haut-parleur et faites un autre test.

LUMIÈRE DEL BLEUE, AUCUN SON D'UN OU DE PLUSIEURS CANAUX :

Vérifiez la commande de balance dans l'appareil principal. Vérifiez les branchements du haut-parleur. Vérifiez le branchement de l'entrée du signal. Très faible puissance : Vérifiez la commande du fader de l'appareil principal ou le niveau de sensibilité d'entrée de l'amplificateur. Assurez-vous que la commande de fréquence subsonique n'est pas réglée à un niveau trop élevé et que la commande de la fréquence LP n'est pas réglée à un niveau trop bas en même temps.

ARRÊT FRÉQUENT DE L'AMPLIFICATEUR AVEC REPRISE AUTOMATIQUE :

Cela indique un arrêt thermique chronique de l'amplificateur à cause de fonctionnement permanent à des températures internes élevées. Une température de fonctionnement élevée peut être causée par une ventilation inadéquate. Assurez-vous que vous n'avez pas une impédance inférieure à celle recommandée. Véritiez aussi si les haut-parleurs sont endommagés ou si les systèmes crossover sont passifs. Enfin, l'arrêt thermique peut résulter d'un fonctionnement normal de l'amplificateur à des niveaux de puissance élevés qui pouvant être résolu par un refroidissement supplémentaire de l'amplificateur, en installant un amplificateur d'une plus grande puissance ou en réduisant le niveau de puissance de l'amplificateur.

CHANGEMENT DE CYCLES DE MISE SOUS OU HORS TENSION RAPIDEMENT :

Si le voyant d'alimentation s'éteint de manière répétée lorsque le système audio est en marche, vérifiez tous les branchements de mise à la terre. Vérifiez le branchement de l'amplificateur sur la batterie. Vérifiez la tension de batterie Si celle-ci est faible, rechargez la batterie ou remplacez-la.

SOURCE -SYMÉTRIQUE OU ASYMÉTRIQUE

Comment déterminer si votre source (dernier composant envoyant un signal à l'amplificateur) est un signal symétrique ou asymétrique :

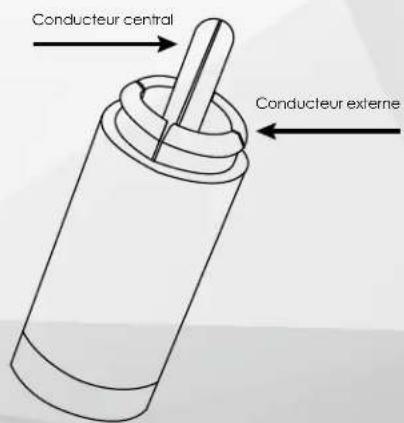

Pour l'audio de la voiture, nous utilisons des connecteurs RCA typiques avec deux points de connexion principaux, la broche centrale et le connecteur extérieur. Les connecteurs RCA peuvent être utilisés dans les systèmes symétriques et asymétriques.

Les systèmes asymétriques tirent avantage de l'utilisation des câbles coaxiaux, alors que les systèmes symétriques tirent avantage des paires lorsadées. Ceux-là ne doivent pas être confondus avec les connecteurs symétriques audio XLR Pro qui ont trois conducteurs et représentent un différent type de branchement symétrique.

Ceci est une explication simplifiée, mais assez suffisante pour déterminer le type de système que vous utilisez. Dans un système asymétrique, la pièce externe de la RCA est reliée à la terre.

Pour faire le test, utilisez votre multimètre numérique réglé sur la continuité et maintenez un fil à la terre et l'autre à la connexion RCA externe sur votre source. Si la continuité est affichée, alors votre système est asymétrique et vous pouvez faire vos réglages et mettre le type de construction RCA pour accommoder ce style. S'il n'y a pas de continuité, alors le système est asymétrique et encore, vous pouvez régler le système.

Conducteur central Conducteur externe

PHOENIX GOLD

A Power Brand of AAMP Global.

15500 Lightwave Drive, Suite 202

Clearwater, Florida 33760

P: 866-788-423

[e-mail]

www.phoenixgold.com

© Copyright 2017
