MODE D'EMPLOI RX500.1 PHOENIX GOLD
- Filtres croisés passé-haut et passé-bas
- Audiophile Transistors de Bipolaire
Le Niveau Supérieur entre pour l'intégration de fabricant d'origine facile - Alimentation électric robuste non réglementée
- Technologie de composant monlé en surface
- Terminalaux d'alimentation et de haut-parieurs d'insertion directe
- Verification du contrôle de la qualité de la précision audio
Couvercle de plexiglas résistant aux températures élevées
RBC-Niveau de contrôle de passage-bas inclus (RX250.1, RX500.1, RX1100.1, RX600.5)
SPECIFICATIONS

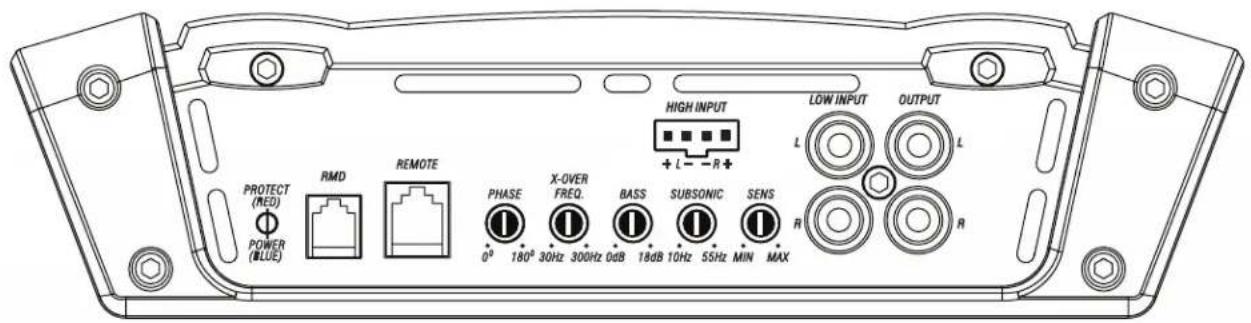

RX250.1 SPECIFICATIONS
DES AMPLIFICATEURS DE PUISSANCE
ENTRÉE
Reliez les cables de signal préampli de l'unité principale sur ces bornes.
FREQUENCY DU FILTRE PASSIF PASSE-BAS
Contrôle le point de filtré passer-bas pour les sorties du haut-parleur.
AMPLIFICATION DES BASSES
Amplification des basses variable de 0 à +18 dB à 45Hz.
COMMANDE À DISTANCE DU NIVEAU DES BASSES
Ce port sert a connecter la telecommande de niveau. Cela permet un ajustement du volume allant jusqu'a 20 dB. Ce n'est pas une amplification des basses mais permet de contrcler le niveau du signal du filtre passe-bas.
SENS NIVEAU
Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.
FREQUENCY DU FILTRE PASSIF SUBSONIQUE
Contrôle le point de filtré passer-haut pour les sorties du haut-parleur afin d'éliminer les fréquences extrémement basses.
SORTIE
Fournit un signal pleine gamme pour un amplificateur supplémentaire. Il n'y a pas de perte de signal en cas d'utilisation de cette sortie.
PHASE
Ceci permet à la phase de la sortie à être ajustée de 0 à 180 dégrès. Cet ajustement peut aider à atteindre une(Meilleure bass "up front" subwoofer et résoudre les problèmes d'annulation caisson de graves dans certaines installations. Chaque installation est différente, ajustez lentement et d'écouter pour obtenir les valeurs résultats.

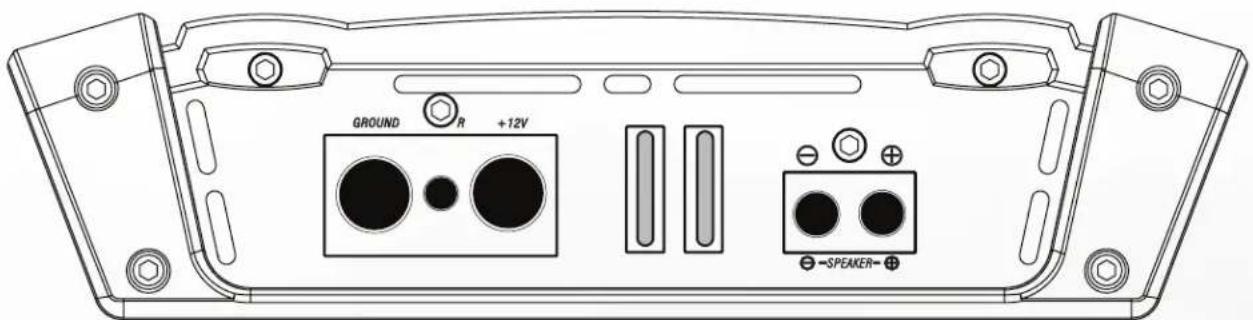

+12V
Doit estre relié à la borne positif protegée par fusible (+12 V) de la batterie de la voiture. Le fusible doit etre situé a moins de 18 pouce de la batterie.
BORNE TELECOMMANDE
Doit estre relié à la borne +12 V commuée, généralement un fil d'amorcage sortant de l'unité principale ou de l'allumage.
ENTRÉ DE L'AFFICHEAGE DE TENSION A DISTANCE (RMD)
Connectez le RMD d'affichage de tension facultatif à cette prise jack.
Sert à relier l'amplificateur aux haut-parleurs. RX250.1/RX500.1 l'impédance minimale est de 2 ohm. RX1100.1 l'impédance minimale est de 1 ohm.
MASSE
Doit estrelie à la borne négative de la batterie de la voiture ou boulonne sur un élément propre et non peint du chassis du vehicule.

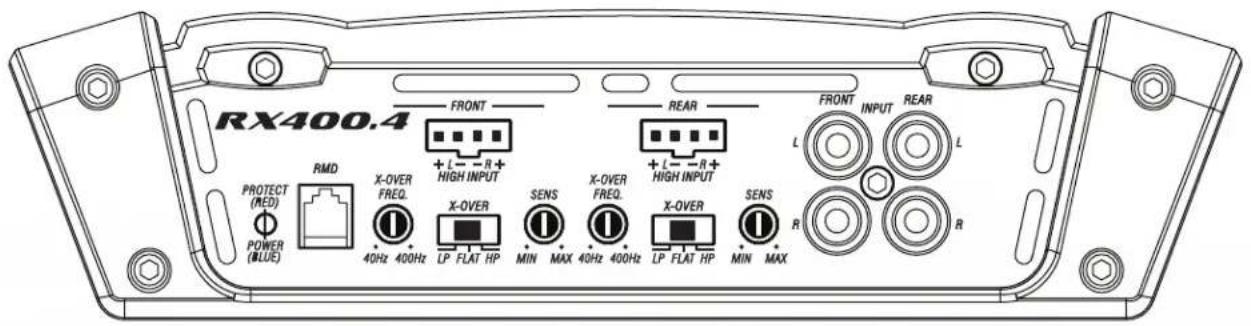

RX400.4
AMPLIFICATEUR DE PUISSANCE
ENTREE
Reliez les cables de signal préampli de l'unité principale sur ces bornes.
FREQUENCY DE FILTR PASSIF PASSE-BAS et PASSE-HAUT
Contrôle les points de filtré pour les sorties du haut-parleur.
NIVEAU
Sert à atteindre une puissance d'amplificateur Tmaxale avec une grande variété d'unités principales.
CONFIG
FLAT: Croise est eteint.
HP:L'haute passecroise est sur.
LP:Le niveau bas passage croisé est sur.
+12V
Doit etre relié à la borne positiv protégée par fusible (+12V) de la batterie de la voiture. Le fusible doit etre situé a moins de 18 pouces de la batterie.
BORNE TELECOMMANDE
Doit etre relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.
ENTRÉE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)
Connectez le RMD d'affichage de tension facultatif à cette prise jack.

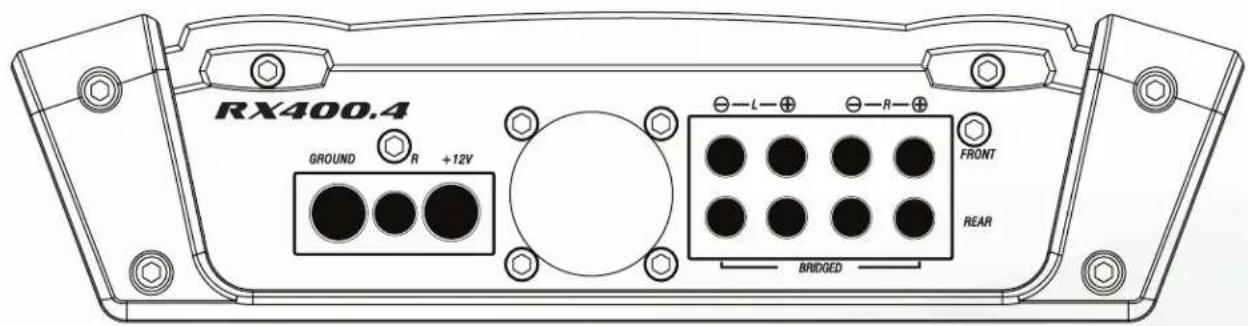

SORTIES ENCEINTES
Utilisé pour connecter l'amplificateur aux enceintes. RX400.4
impédance minimale est de 4 ohms ponté ou stéreo 2 ohms.
Remarque: RX400.4 contient un ventilateur de refroidissement
situé sur le panneau d'extrémité pouvoir.
MASS
Doit estre relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du chassis du vehicule.

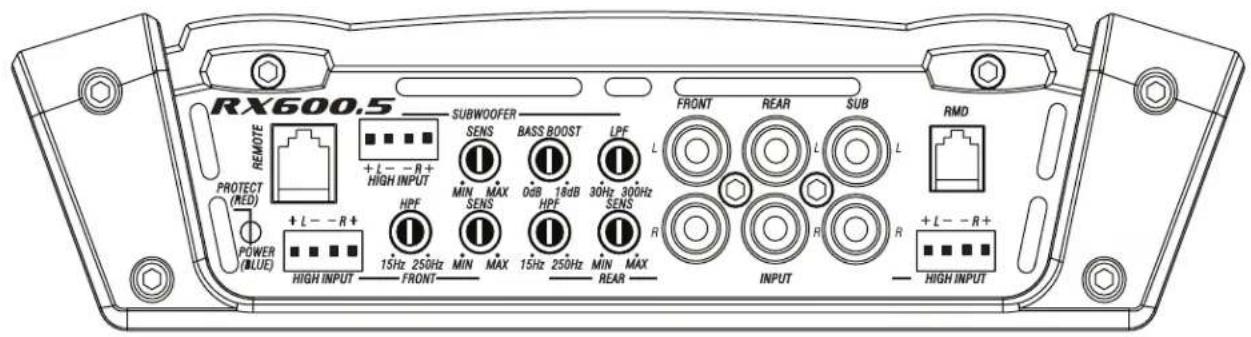

RX600.5 AMPLIFICATEUR DE PUISSANCE
ENTRÉE
Reliez les cables de signal préampli de l'unité principale sur ces bornes.
FREQUENCY DE FILTRP PASSIF PASSE-BAS et PASSE-HAUT
Contrôle les points de filtré pour les sorties du haut-parleur.
AMPLIFICATION DES BASSES
Amplification des basses variable de 0 à +18 dB à 45Hz.
NIVEAU
Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.
COMMANDEÀ DISTANCE DU NIVEAU DES BASSES
Ce port sert à connecter la télécommande de niveau. Cela permet un ajustement du volume allant jusqu'à 20 dB. Ce n'est pas une amplification des basses mais permet de contrôler le niveau du signal du filtre passé-bas.
+12V
Doit etre relié à la borne positiv protégée par fusible (+12V) de la batterie de la voiture. Le fusible doit etre situé a moins de 18 pouces de la batterie.
BORNE TELÉCOMMANDE
Doit etre relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.
MASSSE
Doit etre relié à la borne négative de la batterie de la voiture ou boulonne sur un élément propre et non peint du chassis du vehicule.
ENTRÉ DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)
Connectez le RMD d'affichage de tension facultatif à cette prise jack.

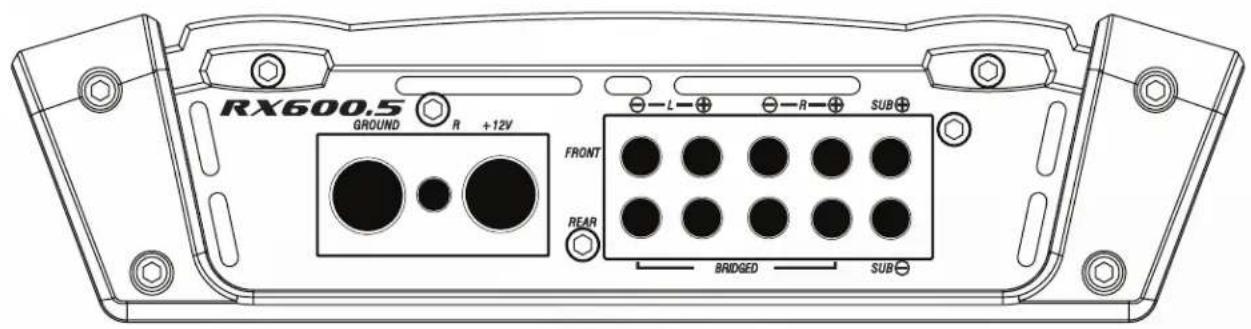

SORTIES ENCEINTES
Utilisé pour connecter l'amplificateur aux haut-parleurs. RX600.5 impédance d 'minimum est de 4 ohms ponté ou 2 ohms stéreo sur les canaux avant et arrière. Utilisé les touches + Droite et gauche - pour combler les canaux. Impédance minimale est de 2 ohms pour le canal du subwoofer et son non pontable.
- Installez tous les fusibles du système.
- Réglez les commandes de sensibilité de l'entrée de l'amplificateur sur leurs positions minimales (enticipation dans les sens inverse des algilles d'une montre).
- Reglez tous les interrupteurs de routagu du signal de l'amplificateur en fonction de la conception de voitre système.
- Apporlez des ajustements préliminaires à la fréquence du filtre passif, 80 Hz est généralement un bon point de départ pour le passage-haut et le passage-bas. Il peut être nécessaire d'affiner le réglage de la fréquence du filtre passif par la suite pour obtenir une qualité sonore globalement meilleure.
- Si vous utilise une télécommande de niveau Remote, reglezla au maximum (entierement dans le sens des aiguilles d'une montre).
- Mettez l'unité principale en marche avec le volume régle au minimum.
- Contrôlez visuèlement que l'amplificateur s'est mis sous tension en验证ant que le LED d'alimentation.
- Verifiez l'etat de tous les autres composants pour vous assurer qu'ils sont sous tension.
- Mettez les commandes de volume, la balance et l'équilibreur de l'unité principale en position centrale (à plat). Mettez à l'arrêt toute sonie ou toute autre fonction de traitement du signal.
- Réglez la commande du volume de l'unité principale pour obtenir une sortie sans distortion maximal (sur la plupart des unités principales, cette sera à environ 7/8 du volume maximum). Utilissez un enregistrement dynamique très clair.
- Augmentez la commande de niveau jusqu'à ce que les haut-parleurs atteignent une sortie maximale sans distorsion.
- Répétez les réglages de la niveau pour tous les autres
amplificateurs.
- Reduise ze volume de I'unite principale a un niveau comfortable.
- Ecoutez les différentes sélections musicales pour vérifier la balance globale du système. Comparez l'avant à l'ariée, les basses moyennes à la plage moyenne, etc. Si un jeu de haul-parleurs est régile sur un volume trop élevé par rapport à un autre, son niveau doit alors être abaisseé pour qu'il se fonde correctement avec les autres haut-parleurs. L'idée de base consiste à referrer tous les haul-parleurs sur le réglage du jeu le plus faible.
Remarque: Pour les caissons d'extrêmes graves contrôliés par une commande de niveau remote, conservez le réglage de la niveau 11 ou 12. Utilise la remote pour foncé les caissons d'extrêmes-graves dans le reste du système. Le volume correct du caisson d'extrêmes-graves changera en fonction des bruits de la route et des différences d'enregistrement. - Reglez les fréquences du filtre passif pour atteindre la(Meilleure) équation possible pour chaque ensemble de haut-parleurs.
- Ajustez les commandes d'égalisation des basses sur l'amplificateur, l'unité principale ou le processeur en aval si nécessaire pour augmenter la sortie.
Remarque: Utilisez ces commandes avec moderation. Chaque amplification de 3 dB nécessite le double de la puissance à 45Hz . Si vous système de caisson d'extremes graves nécessite beaucoup d'amplification pour donner un bon son, il y a peut-être un problème. Recherche tout signe de haut-parleur de graves déphase, une fuite au niveau du boffier du caisson d'extremes graves ou une taille de boffier incorrecte. - Une fois tous les niveaux régés correctement, le système atteindre une sortie globale maximale sans distorsion au volume régé à l'étépe 10.
DéPANNAGE
Pas de courant: Verifiez le voltage de l'amplificateur avec un voltmetre, B+ et R (avec I'unité principale en marche) le voltage doit être entre 11.5V et 14.5V lorsque le conducteur de masse de l'ampleil est utilisé. Verifiez le fuseble de l'ampleil et de la pile. Utilisez un mètre pour vérifier la connexion d'un boul du fuseble à l'autre, les bris n'étant pas toujours visibles. Si le fuseble est grillé, vérifiez le cordon d'alimentation et aussi l'amplificateur pour un court-circuit. Si le court-circuit est dans l'amplificateur, voir votre distributeur Phoenix Gold. S'il n'y a pas de court-circuit, remplacez le fuseble.
Du courant mals pas de son: Allumez l'amplicateur et vérifie tous les cables de signaux d'entrée et de sortie et toutes les connexions electriques. Verifie les haut-parleurs avec un voltme pour un court-circuit ou en les connectant a une autre source audio. Apreces vous est assure que tout est correct, allumez de nouveau l'amplicateur. Puisance sans le son et le VOYANT DEL PROTECT allumé: Levant rouge PROTECT s'allume lorsque l'amplicateur s'arrête pour la protection thermique ou contre les surtensions.
Une haute température de fonctionnement Interne de l'amplificateur va declencher I'arret thermique: après un refroidissement d'environ 5^ , l'amplificateur redemarre. Un court-circuit du haut-parleur ou le fonctionnement avec une impédance exceptionnellement faible de declencheront I'arret: redemarrer le terminal R de l'amplificateur pour restaurer I'opération. Vérifier les court-circuits ou les dommages des haut-parleurs ou des systèmes de répartiteurs si des arrêtés se produit.
Pas de son d'un cotoe: Verifiez le controle de balance dans l'unité principale. Verifiez les connexions du haul-parleur Verifiez la connexion du signal d'entree.
Très faible débit: Vérifiez le contrôle du gradateur de l'unité principal ou le niveau de sensibilité d'entrée de l'amplificateur.
Arrets fréquents de l'amplificateur avec récapération automafrique: Cela indique l'arrêt thermique chronique de l'amplificateur en raison du fonctionnement à haute température intérieure constante. Une haute température de fonctionnement peut être provoquee par une insuffiance de la ventilation : voir la section POSITION / MONTAGE de ce manuel pour des conseils sur l'emplacement de l'amplificateur. Une haute température de fonctionnement résultat également du fonctionnement de l'amplificateur sous une impédance anomalément basse au niveau de la charge des haut-parcles: Phoenix Gold recommende des impédances de charge minimale de 2 ohms stéroe ou 4 ohms pont. Vérifiez aussi les haut-parcles qui peuvent être endommages ou les systèmes passifs de répartiteurs. Enfin, l'arrêt thermique chronique peut résultat aussi du fonctionnement normal de l'amplificateur à une haute puissance de sortie, ce qui peut être résolu en assurant un refroidissement supplémentaire de l'amplificateur, l'installation d'un amplificateur de puissance supérieure ou en réduisant le niveau de sortie de l'amplificateur.
"Motor Boating" - l'Indicateur de courant s'estint de façon repétée lorsque le système audio est allumé: Vérifie la connexion de l'ampi à la pile. Vérifie le voltage de la pile. Si le voltage est bas, rechargeze la pile ou remplacez-la. Vérifie toutes les connexions de masse.
